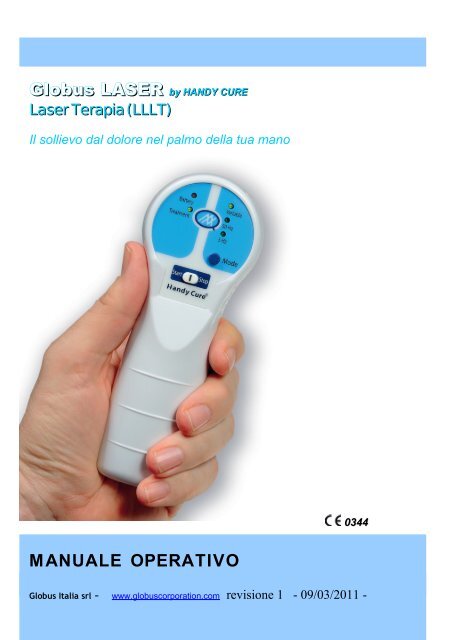

Globus LASER by HANDY CURE MANUALE OPERATIVO

IntroduzioneIl trattamento con Globus LASER H.C. accelera il recupero deitessuti infiammati, rigenera le cellule e migliora la microcircolazione.Globus LASER H.C. è un laser terapeutico a bassa energia (LLLT), checombina la radiazione pulsata laser con quella infrarossa, quella visibile rossa edun campo magnetico statico.L’insieme di queste 4 radiazioni energetiche genera effetti terapeutici di tiposinergico. Queste radiazioni incorporate in un unico strumento hanno dimostratodi generare rapidi e efficaci effetti clinici in un periodo relativamente breve.Globus LASER H.C. è particolarmente efficace in tutte quelle situazioni in cuiil tessuto cellulare è infiammato. L’infiammazione è normalmente causata da unaridotta micro-circolazione. A sua volta la diminuzione di circolazione riduce laquantità di sangue che arriva alle cellule, causando un danno ischemico.Abbassando il periodo di ischemia, Globus LASER H.C. riduce la durata dellapatologia e il dolore che l’accompagna.Globus LASER H.C. velocizza la guarigione e la scomparsa del dolore usatosia da solo sia insieme ad altre modalità terapeutiche. Permette quindi di ridurrel’uso di analgesici e di antinfiammatori.* Trattamento non invasivo* Non doloroso* Senza effetti collaterali* Sicuro* Facile da usare* CompattoGlobus Italia srl - www.globuscorporation.com revisione 1 - 09/03/2011 - 1

Istruzioni operative1. Posizionare lo strumento sopra il palmo della mano (foto 2) epremere il bottone Start/Stop per accenderlo. Globus LASER H.C.eseguirà in automatico un test diagnostico (3 led lampeggeranno).Quando i 2 led diventeranno verdi, Globus LASER H.C. è prontoall’uso.2. Premere il tasto Mode per selezionare il programma di trattamento,come da indicazioni dell’elenco programmi.3. Premere il tasto Start/Stop per iniziare il trattamento. Il Ledtreatment (trattamento) inizierà a lampeggiare. Impugnare lostrumento e posizionarlo sopra l’area da trattare fino al suospegnimento.4. Alla fine del trattamento, il led trattamento smetterà di lampeggiaree lo strumento emetterà un breve segnale acustico. Per ripetere iltrattamento premere nuovamente il tasto Start/Stop. In ognimomento si può interrompere il trattamento premendo il tastoStart/Stop.5. Spegnere Globus LASER H.C. premendo il tasto Start/Stop per 3secondi consecutivi.foto 1 foto 2*Importante: Globus LASER H.C. è programmato per effettuare un test diautodiagnosi ogni 24 ore. Se lo strumento viene acceso prima di essereposizionato sopra il palmo della mano (posizione self-test) verrà emesso unsegnale acustico e i 4 led inizieranno a lampeggiare. In questo caso,spegnere lo strumento, posizionarlo sul palmo della mano e riaccenderlo.Globus Italia srl - www.globuscorporation.com revisione 1 - 09/03/2011 - 2

Guida ai trattamentiPer il trattamento delle varie patologie, l’utilizzatore può scegliere tra 3programmi preimpostati. Il programma si seleziona premendo il tasto Mode.Ogni programma si differenzia per le diverse frequenze di lavoro, comeillustrato nella tabella allegata. Le variazioni della frequenza permettono alProgramma Variabile 50 Hz 5 HzTrattamento Trattamento iniziale Dolore Acuto Dolore cronicoFrequenza 1-250 Hz 50 Hz 5 HzDurata 5 minuti 5 minuti 5 minutiProfondità del Laserlaser di raggiungere diverse profondità di lavoro.Metodo di trattamento• Si consiglia di effettuare le serie di trattamenti durante 3 settimane (21giorni).• Durante la prima settimana, si consiglia di eseguire il programmavariabile. Dalla seconda settimana invece utilizzare o il programma 5Hzo quello 50 Hz basandosi sulle indicazioni della tabella trattamenti.• Per dolori cronici, si raccomanda di effettuare i trattamenti due volte algiorno durante la prima settimana.• Normalmente si avvertirà una riduzione del dolore a partire dallaseconda settimana di trattamento. In alcuni casi possono esserenecessari più cicli di trattamenti.• Dopo aver completato un ciclo di trattamenti (21 giorni), si potrà iniziareun altro ciclo dopo 3 giorni di pausa.• I trattamenti possono essere terminate in anticipo in relazione allevostre sensazioni, sebbene si consigli comunque di portare a termine ilciclo completo.Globus Italia srl - www.globuscorporation.com revisione 1 - 09/03/2011 - 3

Area dei trattamentiSe possibile, si consiglia di eseguire il trattamento sulla pelle nuda.Durante il trattamento, lo strumento deve essere tenuto sopra lazona da trattare. Se la zona da trattare è più ampia, il dispositivodovrebbe essere spostato sopra tutta alla zona. Se necessario, iltrattamento si può effettuare sopra i vestiti o sopra la medicazione.Globus Italia srl - www.globuscorporation.com revisione 1 - 09/03/2011 - 4

durationrogramZona Area Trattamenti Numero trattamenti Programma1°Programma 2°e 3° settimanasettimana1 Tendine d’achille 2 sessioni Variabile 50 Hz2 Caviglia345Gomito ( gomito deltennista – gomito delgolfista )Dita ( artrosideformante – processitraumatici )Caviglia, articolazionimetatarsali6 Calcagno7 Lombalgia - ischialgia8 Emicrania2 sessioni avanti edietro2 sessioni avanti edietro2 sessioni avanti edietro3 sessioni sui 2 lati dellacaviglia e articolazionimetatarsali2 sessioni , retro cavigliae sotto il calcagno2 sessioni sulla zonalombare – 1 sessionesulla zona femorale2 sessioni sulla zonacervicaleVariabileVariabileVariabileVariabileVariabileVariabileVariabile50 Hz50 Hz50 Hz50 Hz50 Hz50 Hz50 Hz9 Pelle 2 sessioni Variabile 50 Hz10Colonna vertebrale- 4 sessioni sull’areaOsteocondrosiinteressataVariabile 50 Hz11 Articolazione del polso 2 sessioni sopra e sotto Variabile 50 Hz12 Ginocchio 4 sessioni su tutta l’area Variabile 5 Hz13 Anca 4 sessioni Variabile 5 Hz14 Spalla2 Sessioni avanti e 2sessioni dietro Variabile 5 Hz• Artrite, lesione ai legamenti, lesione cartilaginea: si consiglia di trattare la zonainteressata come descritto da tabella.• In presenza di dolori cronici muscolo-scheletrici non presenti nella tabellasopraindicata si consiglia di eseguire 2 sessioni con il programma Variabile per 2settimane o fino a scomparsa del dolore.• Il CE 0344 non si riferisce ai trattamenti non di tipo medicale.Globus Italia srl - www.globuscorporation.com revisione 1 - 09/03/2011 - 5

SicurezzaL’Apparecchio deve essere utilizzato seguendo attentamente le precauzionidi sicurezza e le istruzioni operative riportate nel seguente manuale.La manutenzione e l’assistenza di Globus LASER H.C. dovrebbero esseregestite dal personale del Medical Quant Limited o personale qualificatoabilitato dal Medical Quant Limited.Si consiglia di leggere attentamente il manuale di utilizzo prima diprocedere con i trattamenti.• Non avvicinare il raggio laser verso agli organi oculari.• Non deve essere usato dalle donne in gravidanza• Non deve essere usato da pazienti portatori di Pacemaker• Non deve essere utilizzato in presenza di stati tumorali• Si consiglia di utilizzare occhiali protettivi per i trattamenti viso• Tenere l’apparecchio fuori dalla portata dei bambini• Soggetti con età inferiore ai 18 anni devono essere trattati sottosupervisione di un adultoManutenzione e puliziaSi consiglia di pulire Globus LASER H.C. con un panno di cotone evitandodi utilizzare solventi.Si consiglia di tenere Globus LASER H.C. lontano da fonti di calore eumidità, preferibilmente in un ambiente a temperatura costante.Globus Italia srl - www.globuscorporation.com revisione 1 - 09/03/2011 - 6

RISOLUZIONE DEI PROBLEMIERRORE POSSIBILE CAUSA SOLUZIONELa luce della batteriaè rossaTutte e 3 le luci delprogramma sonoacceseBatteria scaricaModo sbagliato diutilizzare l’apparecchioCollegare Globus LASERH.C. alla corrente finché laluce della batteria diventaverde. Globus LASER puòessere utilizzato anchequando è in ricarica.Accendere l’apparecchiocome da istruzionioperativeErrore tecnicoContattare il rivenditoreNota: quando l’apparecchio è operativo si accende il led rosso, in casocontrario contattare il rivenditore.DOMANDE FREQUENTISi avvertono sensazioni particolari durante il trattamento?Alcune persone avvertiranno una lieve sensazione di calore, manormalmente non si sente nulla.Il laser penetra nel tessuto svolgendo il lavoro in profondità senza recarefastidi in superficie.Di quanti trattamenti avrò bisogno?Dipende dalla gravità della situazione. Il trattamento di solito prevede dalle10 alle 14 sessioni di lavoro. Molti pazienti avvertiranno sollievo dopo 3-4trattamenti, altri un significato miglioramento.E’ importante sapere che ogni persona reagisce in maniera diversa, quindisi consiglia di continuare il trattamento fino al raggiungimento del sollievo.Il dolore potrebbe aumentare dopo il trattamento?A causa dell’aumento del flusso sanguigno, il dolore potrebbe aumentaredopo alcuni trattamenti. In questo caso si consiglia di interrompere iltrattamento per circa 3 giorni per poi riprendere il trattamento giornaliero.Dopo alcuni trattamenti si sentirà sollievo.Il laser può bruciare?No. Globus LASER H.C. è un apparecchio laser di classe 1, il più sicuro ditutti i tipi di laser.Globus Italia srl - www.globuscorporation.com revisione 1 - 09/03/2011 - 7

INFORMAZIONI TECNICHEPotenza: radiazione totale 60-90 mWradiazione laser0.4 – 1.4 mWradiazione infrarosso30 – 90 mWradiazione led rossi2 – 10 mWInduzione magnetica permanente25 – 45 mTLunghezza d’onda di: radiazione laser 905 nmradiazione infrarosso875 nmradiazione rosso635 nmPotenza del LaserMassima potenza della pulsazione laser25W25W0344 Questo simbolo sul vostro apparecchio serve ad indicare che è in conformità con i requisiti delledirettive sugli apparecchi medici (93/42/CEE).Il numero dell’ente notificato è 0344Apparecchio di classe II, applicata la parte di tipo BLaser di classe 1M ( IEC 60825-1 )Alimentazione 13.5 VDC, Max. 0.7°Le specifiche sono soggette a modifiche senza preavviso.BACDEA: Avvertenze!B: Parti applicate tipo BFC: Attenzione! Simbolo di pericolo, luce pericolosaD: Sicurezza elettricaE: Marcatura CESimbolo RAEE (rifiuti apparecchiature elettriche ed elettroniche). Simbolo di riciclaggio. Il simbolo RAEEutilizzato per questo prodotto indica che quest'ultimo non può essere trattato come rifiuto domestico. Losmaltimentocorretto di questo prodotto contribuirà a proteggere l'ambiente. Per maggiori informazioni sul riciclaggio diquesto prodotto, rivolgersi all'ufficio competente del proprio ente locale, alla società addetta allo smaltimentodei rifiuti domestici o al negozio dove è stato acquistato il prodotto.Globus Italia srl - www.globuscorporation.com revisione 1 - 09/03/2011 - 8

GARANZIAMedical Quant Limited garantisce Globus LASER H.C. per un periodo di 24mesi dalla data di acquisto, se usato secondo le istruzioni descritte daquesto manuale di utilizzo. Difetti o danni dovuti al cattivo uso o abuso nonsono coperti da garanzia.In caso di reclamo presentare la garanzia insieme a Globus LASER H.C..Medical Quant Limited non è responsabile in alcun modo riguardo a dannicorporali e/o mentali derivanti dall’utilizzo di Globus LASER H.C., se taleuso non si attiene completamente alle istruzioni e precauzioni di sicurezzacontenute nel seguente libretto di istruzioni, inclusi gli eventualisupplementi, etichette di prodotto e in base ai termini di garanzia esicurezza dell’apparecchio, nonché se vengono effettuate a Globus LASERH.C. modifiche non autorizzate da Medical Quant Limited.N° di serie: __________________________________Rivenditore: __________________________________Data di acquisto : ______________________________Timbro del rivenditore:_____________________Acquirente:Nome: _____________________Cognome: ___________________________________________Firma: ________________________________________________Globus Italia srl - www.globuscorporation.com revisione 1 - 09/03/2011 - 9

Prodotto da Medical Quant Ltd.14 Hataash StreetKfar Saba 44425IsraelImportato da:Medi-Konzept GmbHWilly Brandt Alee 10 D 65197 WiesbadenGermaniaDistribuito da:Globus Italia srl,via Vittorio Veneto 52 – 31013 Codognè TVwww.globuscorporation.comRev. 1 09/03/2011
