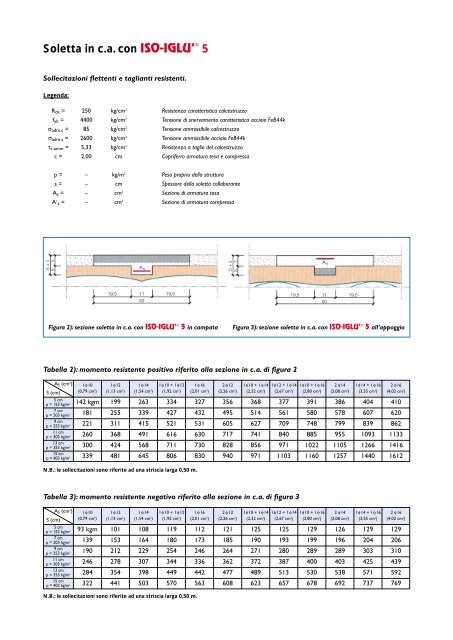

Soletta in c.a. con ISO-IGLU’ ® 5Sollecitazioni flettenti e taglianti resistenti.Legenda:R ck = 250 kg/cm 2 Resistenza caratteristica calcestruzzof yk = 4400 kg/cm 2 Tensione di snervamento caratteristica acciaio FeB44kσ adm.c = 85 kg/cm 2 Tensione ammissibile calcestruzzoσ adm.s = 2600 kg/cm 2 Tensione ammissibile acciaio FeB44kτ c.amm = 5,33 kg/cm 2 Resistenza a taglio del calcestruzzoc = 2,00 cm Copriferro armatura tesa e compressap = – kg/m 2 Peso proprio della strutturas = – cm Spessore della soletta collaboranteA s = – cm 2 Sezione di armatura tesaA 1 s = – cm 2 Sezione di armatura compressa5 + S5 SA s5 + S5 SA s19,5 11 19,55019,5 11 19,550Figura 2): sezione soletta in c.a. con ISO-IGLU’ ® 5 in campataFigura 3): sezione soletta in c.a. con ISO-IGLU’ ® 5 all’appoggioTabella 2): momento resistente positivo riferito alla sezione in c.a. di figura 2A S (cm 2 )S (cm)5 cmp = 153 kg/m 27 cmp = 203 kg/m 29 cmp = 253 kg/m 211 cmp = 303 kg/m 213 cmp = 353 kg/m 215 cmp = 403 kg/m 21φ10(0,79 cm 2 )1φ12(1,13 cm 2 )1φ14(1,54 cm 2 )1φ10 + 1φ12(1,92 cm 2 )1φ16(2,01 cm 2 )2 φ12(2,26 cm 2 )1φ10 + 1φ14(2,32 cm 2 )1φ12 + 1φ14(2,67 cm 2 )1φ10 + 1φ16(2,80 cm 2 )2 φ14(3,08 cm 2 )1φ14 + 1φ16(3,55 cm 2 )2 φ16(4,02 cm 2 )142 kgm 199 263 334 327 356 368 377 391 386 404 410181 255 339 427 432 495 514 561 580 578 607 620221 311 415 521 531 605 627 709 748 799 839 862260 368 491 616 630 717 741 840 885 955 1093 1133300 424 568 711 730 828 856 971 1022 1105 1266 1416339 481 645 806 830 940 971 1103 1160 1257 1440 1612N.B.: le sollecitazioni sono riferite ad una striscia larga 0,50 m.Tabella 3): momento resistente negativo riferito alla sezione in c.a. di figura 3A S (cm 2 ) 1φ10 1φ12 1φ14 1φ10 + 1φ12 1φ16 2 φ12 1φ10 + 1φ14 1φ12 + 1φ14 1φ10 + 1φ16 2 φ14 1φ14 + 1φ16 2 φ16S (cm) (0,79 cm 2 ) (1,13 cm 2 ) (1,54 cm 2 ) (1,92 cm 2 ) (2,01 cm 2 ) (2,26 cm 2 ) (2,32 cm 2 ) (2,67 cm 2 ) (2,80 cm 2 ) (3,08 cm 2 ) (3,55 cm 2 ) (4,02 cm 2 )5 cmp = 153 kg/m 2 93 kgm 101 108 119 112 121 125 125 129 126 129 12915 cmp = 403 kg/m 2 322 441 503 570 563 608 623 657 678 692 737 7697 cmp = 203 kg/m 2 139 153 164 180 173 185 190 193 199 196 204 2069 cmp = 253 kg/m 2 190 212 229 254 246 264 271 280 289 289 303 31011 cmp = 303 kg/m 2 246 278 307 344 336 362 372 387 400 403 425 43913 cmp = 353 kg/m 2 284 354 398 449 442 477 489 513 530 538 571 592N.B.: le sollecitazioni sono riferite ad una striscia larga 0,50 m.
