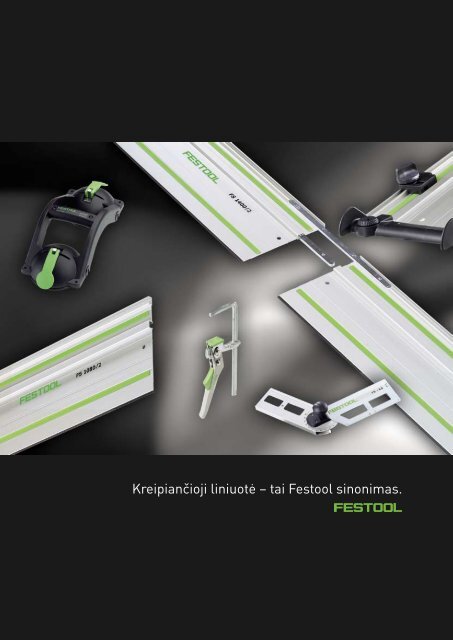

Kreipiančioji liniuotė – tai Festool sinonimas.


Kreipiančiųjų sistema 14

Naudojimo apžvalga | 293

Kreipiančioji liniuotė | 294

FS/2

Sistemos apžvalga ir reikmenys | 296

Dvigubas vaakuminis spaustuvas | 297

GECKO

Kreipiančioji liniuotė ir Festool be vienas kito tiesiog negalimi.

Kita vertus, kas gi dar, jeigu ne išradėjas, gali su pasimėgavimu žvelgti

į per 40 metų sukauptą patirtį? Festool yra sukaupusi milžinišką

kreipiančiųjų sistemų ir priedų gamybos patirtį. Štai kodėl šios

kompanijos produktai atitinka pačius griežčiausius reikalavimus, leidžia

pasiekti pačius geriausius darbo rezultatus daug greičiau, lengviau

ir efektyviau, nei dirbant su kitų gamintojų įrankiais.

www.festool.lt

291

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17


292

Kreipiančiųjų sistema

Tinkama kreipiančioji liniuotė

Tiksliai perpjauti ruošinį pjūklu arba išfrezuoti

tiesius griovelius – tikrai ne pati lengviausia

užduotis. Tačiau tikrai nebus sunku, jeigu

dirbsite su Festool įrankiais.

Kreipiančioji liniuotė – tai sprendimas, užtikri-

nantis tikslius darbo rezultatus. Smulkios detalės

suteikia daugiau unikalumo. Pavyzdžiui, slydimo

juostos, kurios leidžia įrankiui tolygiai slysti

išilgai kreipiančiosios liniuotės; arba prisukami

Naudodami kreipiančiąją liniuotę ir kampainį kampus ant

ruošinio nustatysite labai lengvai.

SISTEMA.

Kreipiančiųjų liniuočių sistema.

Festool kreipiančioji sistema su

kreipiančiosiomis liniuotėmis nuo

800 mm iki 5000 mm ilgio. Tikslus

metodiškas darbas.

ir greitos fiksacijos spaustuvai saugiam

ruošinio pritvirtinimui; arba darbo pagrindas.

Be to papildomų priedų tvirtinimui skirtas

griovelis, prie kurio galima montuoti kampinę

atramą, atatrankos ribotuvą, dvigubus siurbimo

spaustuvus. Be to unikali apsauga nuo

paviršiaus išdraskymo, kuri užtikrina, kad

Kreipiančioji liniuotė ir rankinis diskinis pjūklas –

sprendimas siekiant švaraus pjūvio ir nepriekaištingų

rezultatų.

• Saugus ir tikslus įrankio darbas

• Nepriekaištingam įrankio darbui – antifrikcinė

plokštė

• Apsauga nuo išplėšymų

• Grioveliai priedams pritvirtinti

Daugiafunkcinis stalas + kreipiančioji liniuotė = puiki komanda. Ši kombinacija, dirbant dirbtuvėse ar gaminant baldus,

padės Jums greitai ir lengvai pasiekti gerus rezultatus.

Darbo vietos sistema.

MFT – universalus dirbtuvėse, praktiškas

montažo darbams ir idealus priedas kartu

su kreipiančiosiomis liniuotėmis.

Daugiafunkcinis darbastalis 86 psl.

pjūvis visuomet bus švarus. Visos šios savybės

yra įtrauktos į pilną priedų sistemą – jos suteikia

dar daugiau pasirinkimo variantų ir dar geresnius

darbo rezultatus.

Pagrindiniai pranašumai:

+ +

Rankinis diskinis pjūklas sistemoje.

Diskinis pjūklas ir kreipiančioji liniuotė

tiksliems pjūviams, neturintiems atplaišų

iš abiejų pusių.

Įleidžiamieji pjūklai – nuo 46 psl.


Pritaikymo apžvalga – Kreipiančiųjų liniuočių sistemos

+ +

Kreipiančiųjų sistema | Naudojimo apžvalga

Festool kreipiančiosios liniuotės yra tokios pat įvairiapusės kaip ir Jūsų užduotys. Žemiau lentelėje rasite geriausią Jūsų darbui tinkančią įrangą.

Detalesnę informaciją rasite tolimesniuose puslapiuose.

Pjovimas

Švarus tiesus ir paviršių tausojantis pjovimas

Preciziškas ir neišplėšiantis išpjovų pjovimas

Neišplėšiantis pjovimas pridėjus prie žymėjimo linijos

Vidaus ir lauko durų nupjovimas

Durų išpjovos langeliams

Išpjovos darbinėse plokštėse

Sugadinto parketo išpjovimas

Lentų ir storų lentų apipjaustymas

Paprastas ir preciziškas kartotinis kampinis pjovimas

Kampo perkėlimas nuo sienos ant ruošinio

Ruošinių galiniai/skersiniai pjūviai

Švarūs išilginiai pjūviai

Neišplėšiantis pjovimas pagal žymėjimo liniją, taip pat ir 45° kampu

Tiesus išsikišusių lystelių nupjovimas

Plokščių pjaustymas plokščių pakete

Frezavimas

Tiesus ir kryptingas griovelių frezavimas

Tiesus ir kryptingas apvalumų frezavimas

Apvalių ruošinių frezavimas

Skylių eilių gręžimas

Skylių eilių 32 mm žingsniu gręžimas

Skylių vyriams gręžimas

Kėlimas, nešimas, padėties nustatymas

Daiktų kėlimas ir nešimas

FS/2 fiksavimas ant lygių, su uždaromis poromis medžiagų

Dvigubų biuro grindų įdėjimas arba iškėlimas

Laminuotų skydų įdėjimas arba iškėlimas

Stiklo plokščių nešimas ir padėties nustatymas

Ruošinių ir montuojamų elementų padėties nustatymas

. tinka , gerai tinka 3 labai gerai tinka

Kaištinių junginių sistema. Sistemos priedai. Siaurapjūkliai sistemoje.

Kreipiančioji liniuotė su angų atžymomis yra

nepakeičiama surenkant baldus.

FS 800/2

iki FS 5000/2

Įvairūs priedai, pavyzdžiui, sraigtiniai

ir svirtiniai greito užspaudimo spaustai

ir kampainis žymiai palengvins darbą.

Naudodami kreipiančiąją liniuotę,

galėsite daryti tiesius pjūvius be jokių

pastangų net ir su siaurapjūkliu.

Frezavimas – nuo 105 psl. Priedai 296 psl. Siaurapjūkliai – nuo 27 psl.

3

3

3

3

3

3

3

3

,

,

3

3

3

3

3

3

3

,

FS 1080/2 – LR 32

FS 2424/2 – LR 32

3

3

3

,

3

3

3

3

,

,

3

3

3

3

.

3

3

,

3

3

FS/2 su

MFT

3

,

3

.

3

,

3

,

3

3

3

3

Dviguba prisisiurb.

rankena GECKO

3

3

.

3

3

3

3

3

3

Komb. kampainis

liniuotei FS/2

3

3

www.festool.lt

293

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17


294

Kreipiančiųjų sistema | Kreipiančioji liniuotė FS/2

Dar kartą atrasta kreipiančioji liniuotė.

Festool išrado kreipiamąją liniuotę, ir nuo to laiko ją nuolat tobulina. Naujos apgalvotos FS/2 detalės dar labiau palengvina darbą

ir leidžia gauti aukštos kokybės rezultatus – esant mažesnėms laiko sąnaudoms.

Galinė atrama.

Ją lengva pritvirtinti ir naudoti.

Ji funkcionuoja kaip kreipiančiųjų

stabdis ir neleidžia diskiniam

pjūklui atšokti darant įgilinamus

pjūvius (galimas kaip priedas).

Apsauga nuo išplėšymų.

Būdas pjauti be atplaišų:

tiesiai ant žymėjimo linijos

dedama guminė juosta

leidžia išvengti briaunų

išpleišėjimo net ir atliekant

kampinius pjūvius.

Antifrikcinės juostos.

Slydimo juosta ant kreipiančiosios

liniuotės užtikrina tolygų, lengvą

valdymą ir neleidžia mašinai užsikirsti

ir sustoti.

Kreipiančioji liniuotė FS – Variantai

Kampinė atrama.

Perkelkite kampines atramas tiesiai prie

ruošinio, naudodami kampainį ir kreipiamąjį

skersinį, nesukdami galvos dėl sudėtingų

apskaičiavimų ir bandymų (galimas kaip

priedas).

Dvigubi vakuuminiai spaustai.

GECKO dvigubo prisiurbimo vakuuminiai

spaustuvai užtikrina gerą kreipiančiosios liniuotės

pritvirtinimą prieitin glotniaus paviršiaus. Lengvai

ir greitai naudojamas (tiekiamas kaip priedas).

Valdomas siaurapjūklis.

Tobulai tiesios medienos įpjovos iki 20 mm

storio, kai naudojama kartu su ypač storu

pjūkleliu (tiekiamas kaip priedas).

Kreipiančiosios žliaužiklis.

Naudodami frezavimo įrankį su šliaužikliu

išfrezuosite tikslius ir tiesius griovelius.

Tiesiog nustatykite kreipiančiąją liniuotę

ir pradėkite frezuoti (galimas kaip priedas).

Ištisinis darbas.

Jūs galite reguliuoti diskinio pjūklo kreipiamuosius

ekscentrikus ir nustatyti tinkamą kreipiančiosios

liniuotės padėtį be jokių įrankių. Tokiu

būdu įrankis valdomas tiksliai, o tai, savo ruožtu,

užtikrina aukštesnę kokybę.

E = su/be elektronikos S = su/be SYSTAINER’io

Modelis E S Įranga/pateikiamas komplektas Užsakymo Nr.

Kreipiančioji liniuotė FS 800/2 – – Ilgis 800 mm 491499

Kreipiančioji liniuotė FS 1080/2 – – Ilgis 1080 mm 491504

Kreipiančioji liniuotė FS 1400/2 – – Ilgis 1400 mm 491498

Kreipiančioji liniuotė FS 1900/2 – – Ilgis 1900 mm 491503

Kreipiančioji liniuotė FS 2400/2 – – Ilgis 2400 mm 491502

Kreipiančioji liniuotė FS 3000/2 – – Ilgis 3000 mm 491501

Kreipiančioji liniuotė FS 5000/2 – – Ilgis 5000 mm 491500

Kreipiančioji liniuotė FS 1080/2-LR32 – – su kiaurymių eile, Ilgis 1080 mm 491621

Kreipiančioji liniuotė FS 2424/2-LR32 – – su kiaurymių eile, Ilgis 2424 mm 491622

Reikmenys – žr. 296 psl.


Kreipiančioji liniuotė FS/2 – suteikia jums kaip tik tai, ko trokštate.

Puikus atitikimas. Pažvelkite, jokių atplaišų – net 45° kampu. Užtikrintas stabilumas.

Diskinis pjūklas puikiai veikia naudojamas

su kreipiančiąją liniuote. Visos funkcijos, kurios

yra įdiegtos TS 55 ir TS 75, leidžia pjaustyti

naudojant kreipiančiąją liniuotę daug greičiau.

Nuo integruoto kreipiamojo griovelio iki laisvumo

kontrolės nenaudojant įrankių.

Kreipiančioji liniuotė visiems darbams. Vienas po kito atpjautas kampas – darbas „kaip

Kad ir kokia būtų jūsų pjaustymo arba frezavimo

užduotis, mes jai turime tinkamą kreipiančiąją

liniuotę nuo trumpos ir kompaktiškos 800 mm

ilgio liniuotės iki įspūdingai ilgos 5000 mm ilgio

kreipiančiosios liniuotės.

Jokių išdraskymų. Prie kreipiančiosios

liniuotės pritvirtinus apsaugą nuo išdraskymo –

kokybiškas pjūvis garantuotas. Naudodami

rankinį diskinį pjūklą Jūs tiesiog pamiršite

taisymo darbus! Matydami pjūvio liniją lengvai

nusistatysite pjūvio vietą ir be vargo išgausite

reikiamą kampą.

per sviestą“.

Įstrižiniai pjūviai – paprastai daug laiko užimantis

darbas, aišku jei nenaudojate kreipiančiosios

liniuotės ir kampinės atramos. Tik pamatuokite

kampą ir nustatykite jį ant ruošinio ir galite

pjauti.

Kreipiančiųjų sistema | Kreipiančioji liniuotė FS/2

Tiksliai dirbti įmanoma tik tada, kai kreipiančioji

liniuotė neslysta. Prilipdomos porėtos gumos

juostos išlaiko kreipiančiąją liniuotę vienoje

padėtyje ir taip užkerta kelią jos paviršiaus

sugadinimui. Kad ruošinio fiksavimas būtų

tvirtesnis, galima naudoti spaustuvus, FS-Rapid

ir GECKO sistemas.

Puikiai tinka baldų gamybai.

Kreipiančioji liniuotė su skylėmis puikiai tinka

baldų gamyboje. Taip greitai ir lengvai eilę skylių

išgręšite tik su Festool frezavimo įrankiu.

Lengviau ir nebūna, nesvarbu ar naudosite

jį lentynų laikikliams ar kitai furnitūrai.

www.festool.lt

295

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17


296

Kreipiančiųjų sistema | Sistemos apžvalga ir reikmenys




FS/2 kreipiančiosios liniuotės priedai




















Produktas Komentarai Užsakymo Nr.

Kampinės atramos FS-KS skirta FS/2, skirta kampiniams pjūviams nuo 0 iki 180 laipsnių, naudojant kreipiančiąją liniuotę, atlikti,

pakabinama pakuotė

Kreipiančiosios liniuotės šliaužiklis

FS-PS/PSB 300

Vertikalaus frezavimo mašinos

kreipiančiosios atramos

skirta PS 200, PS 300, PSB 300, skirtas naudoti siaurapjūklius su kreipiančiųjų liniuočių sistema FS,

pakabinama pakuotė

žiūrėti skyrių Frezavimas – nuo 91 psl.

Deflektorius FS-AW neleidžia siurbimo žarnai ir kabeliui užsikabinti už kreipiančiosios liniuotės, pakabinama pakuotė 489022

galinė atrama FS-RSP skirta TS 55, ATF 55, AP 55, AT 65, AP 65, AP 85, naudojama kaip priekinė ir galinė stabdymo padėtis ant

kreipiančiųjų liniuočių FS/2, gali būti naudojamas ir kaip kreipiančioji atrama, pakabinama pakuotė

dvigubas vakuuminis spaustas

GECKO DOSH

žr. 297 psl.

Greito įveržimo spaustuvas FS-RAPID/1 judanti spaustuvų dalis, spaustuvų fiksatorius, skirta įveržti ir nustatyti reikiamoje vietoje Festool

kreipiančiąsias liniuotes FS ir FS/2, kiekis pakuotėje 1 vnt., pakabinama pakuotė

Varžtas-fiksatorius FSZ 120 pagamintas iš ištisinio plieno masyvo, Spaudimo plotis 120 mm, kiekis pakuotėje 2 vnt., pakabinama pakuotė 489570

Varžtas-fiksatorius FSZ 300 pagamintas iš ištisinio plieno masyvo, Spaudimo plotis 300 mm, kiekis pakuotėje 2 vnt., pakabinama pakuotė 489571

Greitos fiksacijos spaustuvas FS-HZ 160 pagamintas iš ištisinio plieno masyvo, Spaudimo plotis 160 mm, kiekis pakuotėje 1 vnt., pakabinama pakuotė 491594

Jungimo elementas FSV skirta sujungti dvi kreipiančiąsias liniuotes kai apdirbamas ilgas ruošinys, kiekis pakuotėje 1 vnt.,

pakabinama pakuotė

Apsauginė guma nuo išdraskymų

FS-SP 1400/T

Apsauginė guma nuo išdraskymų

FS-SP 5000/T

Sukibimą pagerinantis juostelė

FS-HU 10M

atsarginė apsauga nuo išdraskymų, skirta kreipiančiosioms liniuotėms FS ir FS/2, skaidrus, Ilgis 1400 mm,

pakabinama pakuotė

atsarginė apsauga nuo išdraskymų, skirta kreipiančiosioms liniuotėms FS ir FS/2, skaidrus, Ilgis 5000 mm,

pakabinama pakuotė

atsarginė sukibimą pagerinanti juosta, skirta kreipiančiosioms liniuotėms FS ir FS/2, 10m ilgio rulonas,

pakabinama pakuotė

Slydimo kelias FS-GB 10M keičiamos slydimo juostelės kreipiančiosioms liniuotėms, 10 m ilgis, pakabinama pakuotė 491741

Kreipiančioji liniuotė FS-PA užvarža, reguliuojama atrama, atraminė liniuotė, plačių ruošinių apdirbimui, kartotinėms operacijoms atlikti

yra nustatymo skalė ir slankiojanti atrama, montavimas ant kreipiančiosios liniuotės nenaudojant įrankių,

Didžiausias ruošinio plotis 650 mm, kiekis pakuotėje 2 vnt., pakabinama pakuotė

Ilginimo elementas FS-PA-VL tiltelis, skalė, atraminė liniuotė, naudojamas tik kartu su FS-PA, Didžiausias ruošinio plotis 195 mm,

Maksimalus medžiagos storis 70 mm, kiekis pakuotėje 2 vnt., pakabinama pakuotė

Skylių šablonų sistemos reikmenys skirti FS/2-LR 32, žiūrėti skyrių Frezavimas – nuo 91 psl.

Priedų rinkinys Systaineryje FS-SYS/2 apsauga nuo išdraskymų FS-SP 1400, 2 jungiantieji elementai FSV, galinė atrama FS-RSP,

kampinė atrama FS-KS, 2 spaustuvai FSZ 120, deflektorius FS-AW, SYSTAINER dydis SYS 1


491588

490031

491582

489790

482107

495207

495209

485724

495717

495718

492396


Išskirtinis prispaudimas.

Rankena.

Ergonomiška, sukimui atspari rankena leidžia

lengvai susidoroti net ir su pačiomis sunkiausiomis

apkrovomis.

Keičiami siurbimo padukai.

Net ir „siurbtukus“ kartais reikia

pakeisti. Kaip ir naudojant kitas Festool

sistemas, jums nereikės naudoti jokių

įrankių.

Padėties nustatymas/atleidimas.

„Abu „siurbtukai” yra su slankiuoju žiedu,

todėl padas gali būti lengvai atleidžiamas

ir judinamas. “

Siurbtukuose susidaręs vakuumas juos tvirtai

pritvirtina prie medžiagos jos nesugadindamas.

Ruošinį galima pakelti ir pernešti naudojant

patogią rankeną. Ir šalia viso to prisisiurbimo

padas turi kreipiamosios liniuotės spec. jungtį,

todėl liniuotė gali būti saugiai pritvirtinta prie

glotnių paviršių.

Dviguba prisisiurbianti rankena GECKO ir reikmenys – Variantai

Kreipiančiųjų sistema | GECKO dvigubo siurbimo padas.

Su GECKO dvigubais vaakuminiais spaustuvais, plokštes, langus ir baldus perkelsite daug lengviau,

be to jame numatyta galimybė pritvirtinti kreipiančiąją liniuotę medžiagų apdirbimui.

Dvigubi vakuuminiai spaustai yra geriausias sprendimas

dedant biuro grindis ar lakštines plokštes.

Saugus ir lengvas tvirtinimas. Tik atitaikykite spec. jungtį

ir kreipiančiąją liniuotę, pridėkite GECKO, užtvirtinkite,

suspauskite ir Jūs jau pasiruošęs darbui.

Spaustuvai.

Užspaudimo svirtys užtikrina greitą

ir patikimą prispaudimą.

Priedai.

GECKO turi keturis tvirtinimo taškus

kitiems priedams.

Spec. jungtis.

Kreipiančiosios liniuotės spec. jungties

tvirtinimas prie dvigubo vakuuminio spausto

yra neįtikėtinai lengvas. Tereikia užveržti du

varžtus ir viskas.

GECKO dėka galėsite lengvai dirbti ir su itin glotniais,

nepatogiais paimti paviršiais.

Frezuoti griovelius ir išgauti lygų paviršių yra lengviau

su vakuuminiais spaustais: tik pritaikykite spec. jungtį,

tvirtai suspauskite ir frezuokite.

E = su/be elektronikos S = su/be SYSTAINER’io

Modelis E S Įranga/pateikiamas komplektas Užsakymo Nr.

Dvigubas vaakuminis spaustuvas

GECKO DOSH-Set

– –

– –

Dvigubas vaakuminis spaustuvas

GECKO DOSH

Spec. jungtis DOSH-FSAD – –

Atsarginis siurbimo diskas DOSH-SGT-S – –

spec. jungtis DOSH-FSAD, dvigubas vakuuminis spaustas GECKO DOSH, skirtas nešti dirbinius arba spec.

jungtimi fiksuoti kreipiančiąsias liniuotes, skirta naudoti ant lygių paviršių ir paviršių su uždaromis poromis,

Keliamoji galia 50 kg, pakabinama pakuotė

skirtas nešti dirbinius arba spec. jungtimi fiksuoti kreipiančiąsias liniuotes, skirta naudoti ant lygių paviršių

ir paviršių su uždaromis poromis, Keliamoji galia 50 kg, pakabinama pakuotė

spec. jungtis, skirta kreipiančiosioms liniuotėms FS/2 tvirtinti prie dvigubo vaakuminio spausto GECKO,

pakabinama pakuotė

493507

492617

492616

atsarginis siurbimo padukas dvigubiems vakuuminiams spaustams GECKO, pakabinama pakuotė 493307

www.festool.lt

297

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

More magazines by this user
Similar magazines
