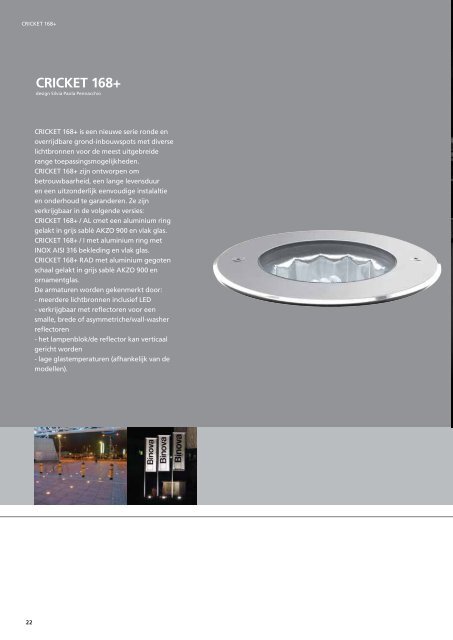

CRICKET 168+CRICKET 168+design Silvia Paola PennacchioCRICKET 168+ is een nieuwe serie ronde enoverrijdbare grond-inbouwspots met diverselichtbronnen voor de meest uitgebreiderange toepassingsmogelijkheden.CRICKET 168+ zijn ontworpen ombetrouwbaarheid, een lange levensduuren een uitzonderlijk eenvoudige instalaltieen onderhoud te garanderen. Ze zijnverkrijgbaar in de volgende versies:CRICKET 168+ / AL cmet een aluminium ringgelakt in grijs sablè AKZO 900 en vlak glas.CRICKET 168+ / I met aluminium ring metINOX AISI 316 bekleding en vlak glas.CRICKET 168+ RAD met aluminium gegotenschaal gelakt in grijs sablè AKZO 900 enornamentglas.De armaturen worden gekenmerkt door:- meerdere lichtbronnen inclusief LED- verkrijgbaar met reflectoren voor eensmalle, brede of asymmetriche/wall-washerreflectoren- het lampenblok/de reflector kan verticaalgericht worden- lage glastemperaturen (afhankelijk van demodellen).22

SBP URBAN LIGHTING23

CRICKET 168+De CRICKET 168+ armatuur is uitgerustmet het Water Stop systeem. Ditsysteem bestaat uit een aparteaansluitbox, speciaal ontwikkeld omte voorkomen dat er in bepaaldethermische omstandigheden vochten condens teruggezogen worden inde behuizing. Dit systeem beschermtdus de schakelapparatuur en dit komtuiteraard ten goede van de veiligheid,betrouwbaarheid, levensduur en hetuiterlijk van de armaturen.24

SBP URBAN LIGHTINGHuis en montagedoos in technopolymeer bestendigtegen lage en hoge temperaturen.Gehard float veiligheidsglas (IK 09 - 16 Joule).Pakkingen in duurzame silicone, met grootterugverend vermogen, die de veiligheidsgraad IP67 ook in de loop van de tijd blijven garanderen.Frame in getoten aluminium (168+ / AL) of bekleedmet roestvrij staal AISI 316 (168+ / I).Ronde en asymmetrische hoogrendementreflectoren in hoogzuiver aluminium (99,85%)gepolijst en geanodiseerd die door de gebruikergericht kunnen worden.Kabelklem M20x1.5 voor kabels Ø6-Ø10 mm.Aparte aansluitbox IP68 met geresineerde kabel diede volledige afdichting onder alle omstandighedenwaaarborgt.Voeding 230V/50Hz, 220÷240V mits andersgespecificeerd.Uitwendige schroeven van roestvrij staal.De armatuur is horizontaal 360° oriënteerbaar.Maakt een veilige en probleemloze installatiemogelijk, ook als de montagedoos niet gelijk aande grond gemonteerd is.360°Max 8mmINSTALLATIECRICKET 168+ grondspots worden tijdens hetgebruik aan zware belastingen onderworpen.Om de correcte functionering en de veiligheidte waarbogen moet de installatie vakkundigverricht wordt door gekwalificeerd personeel inovereenstemming met de montage-instructies.De armaturen mogen niet in kuilen wordeningebouwd. Zorg voor een doeltreffendewaterafvoer met een grondbed van ≥30 cm.Als de armatuur toegankelijk is voor publiek, danmoet gecontroleerd worden of de temperatuurvan het glas, aangegeven aan de zijkant vanelk model (gemeten bij 230V T max. °C), inovereenstemming is met de betreffende plaatselijkemontagevoorschriften.OK600Ø300OK270NO100m MaxH07RN-F 20W 10W 50WB15d2x1,5mm 2 n°26 n°58 n°112x2,5mm 2 n°42 n°95 n°1925

CRICKET 168+CRICKET 168+CRICKET 168+ /CLampholder W Ilcos °K Optic Colour Class Wiring EEI = Cosφ≥ 0,9 Code Notes Tmax °CPGJ5 20W MC C 96 II ETRC 05237996 b 85°PGJ5 20W MC C 04 II ETRC 0 5 2 9 19 0 4 b 85°G8,5 20W MT C 96 II ETRC 05238096 b 80°G8,5 20W MT C 04 II ETRC 05292004 b 80°GU6,5 20W MT C 96 II ETRC 05317796 b 80°GU6,5 20W MT C 04 II ETRC 05317804 80°G24q-1 10W FSQ C EW 96 II ETRC A2 05238696 2 52°G24q-1 10W FSQ C EW 04 II ETRC A2 05292404 b2 52°± 7°5°÷6°bMet elektronisch voorschakelapparaat 220÷240V 50/60Hz.Modellen met richtbare reflector o lamp.2 Versie met lamp, instelbaar van 0 tot 18°.0°115°18°82°imax 31°25°96°CRICKET 168+ /ALampholder W Ilcos °K Optic Colour Class Wiring EEI = Cosφ≥ 0,9 Code Notes Tmax °CPGJ5 20W MC A 96 II ETRC 05238196 b 83°PGJ5 20W MC A 04 II ETRC 05292104 b 83°G8,5 20W MT A 96 II ETRC 05238296 b 78°G8,5 20W MT A 04 II ETRC 05292204 b 78°GU6,5 20W MT A 96 II ETRC 05317996 b 78°GU6,5 20W MT A 04 II ETRC 05318004 b 78°±7°bMet elektronisch voorschakelapparaat 220÷240V 50/60Hz.Modellen met richtbare lamp.0° 17° 14°imax 8°100°CRICKET 168+Lampholder W Ilcos °K Optic Colour Class Wiring EEI = Cosφ≥ 0,9 Code Notes Tmax °CB15d 50W HMGS 96 II T 05238896 175°B15d 50W HMGS 04 II T 05292604 175°± 15°Met transformator 230V/12V.Modellen met richtbare lamp.9604CLASS II IP 67IK 0916JFKGMax 2,8kg1m275270Ø190526

SBP URBAN LIGHTINGTOEBEHORENA0450 / A0451A0452A0453A0454/.. G A0455A0456 A0457A0458A0235RBLVCode Denomination Description14090720 A0450 AL Soft glas voor een meer breedstralende en minder intense verlichting (alleen voor Cricket 168+/96).14122820 A0450 I Soft glas voor een meer breedstralende en minder intense verlichting (alleen voor Cricket 168+/04).14090820 A0451 AL Soft glas supplement (alleen voor Cricket 168+/96).14122920 A0451 I Soft glas supplement (alleen voor Cricket 168+/04).14090920 A0452 AL/I Laagemissie filter om de temperatuur op het glas te beperken, alleen voor cricket Cricket 168+ PGJ5.14091020 A0453 AL/I Prismaglas, alleen geschikt voor Cricket 168+ /C PGJ5 et G8,5.14091420 A0454/BL AL Dichroische blauwe filter glass, in combinatie met toebehoren A0455 (uitsluitend voor Cricket 168+/96 PGJ5).14123420 A0454/BL I Dichroische blauwe filter glass, in combinatie met toebehoren A0455 (uitsluitend voor Cricket 168+/04 PGJ5).14091220 A0454/G AL Dichroische geel filter glass, in combinatie met toebehoren A0455 (uitsluitend voor Cricket 168+/96 PGJ5).14123220 A0454/G I Dichroische geel filter glass, in combinatie met toebehoren A0455 (uitsluitend voor Cricket 168+/04 PGJ5).14091120 A0454/R AL Dichroische rood filter glass, in combinatie met toebehoren A0455 (uitsluitend voor Cricket 168+/96 PGJ5).14123120 A0454/R I Dichroische rood filter glass, in combinatie met toebehoren A0455 (uitsluitend voor Cricket 168+/04 PGJ5).14091320 A0454/V AL Dichroische groen filter glass, in combinatie met toebehoren A0455 (uitsluitend voor Cricket 168+/96 PGJ5).14123320 A0454/V I Dichroische groen filter glass, in combinatie met toebehoren A0455 (uitsluitend voor Cricket 168+/04 PGJ5).14091512 A0455/C AL/I Interne aluminium anti-glare afschermingring voor Cricket 168+ /C PGJ5 et G8,5.Niet te gebruiken in combinatie met A0456.14091612 A0456/C AL/I Interne aluminium anti-glare afschermschild voor Cricket 168+ /C PGJ5 et G8,5.Niet te gebruiken in combinatie met A0455.14091712 A0457/A AL/I Interne aluminium anti-glare afschermschild.Voor Cricket 168+ /A .14091820 A0458/C-Fluo AL/I Interne aluminium anti-glare afschermschildVoorCricket 168+ /C G24q-1.14018320 A0235 1 meter H07RN8-F 2x1.5 mm 2 neopreen aansluitkabel.Ø6÷10 2x2,5mm 2 CRICKET 168+Max 30Km/hMax 2000Kg5 kNMax 6.000Kg50 NmMC PGJ5 20W CDM-TMMT GU6,5 Max 20W HCI-TFMT G8,5 20W HCI-TCHMGS B15d Max 50W HALOSPOT 70FSQ G24q-1 10W DULUX-D/E PLC-4PIN27

CRICKET 168+CRICKET 168+ LEDCRICKET 168+ / LED HP / INTLampholder W Ilcos °K Optic Colour Class Wiring EEI = Cosφ≥ 0,9 Code Notes Tmax °Cn.6 led 350mA DC 6,6W 6.000° C INT 96 II ETRC 06015296 41°n.6 led 350mA DC 6,6W 6.000° C INT 04 II ETRC 06017704 41°n.6 led 350mA DC 6,6W 3.000° C INT 96 II ETRC 06015396 40°n.6 led 350mA DC 6,6W 3.000° C INT 04 II ETRC 06017804 40°n.6 led 350mA DC 6,6W C INT 96 II ETRC 06015496 30°n.6 led 350mA DC 6,6W C INT 04 II ETRC 06017904 30°n.6 led 350mA DC 6,6W C INT 96 II ETRC 06016896 30°n.6 led 350mA DC 6,6W C INT 04 II ETRC 06018004 30°± 7°INT8,5°Met electronische trafo 220-240V 50/60Hz.Armaturen compleet met lamp.Modellen met richtbare reflector o lamp.CRICKET 168+ / LED HP / ELLLampholder W Ilcos °K Optic Colour Class Wiring EEI = Cosφ≥ 0,9 Code Notes Tmax °Cn.6 led 350mA DC 6,6W 6.000° ELL 96 II ETRC 06017396 40°n.6 led 350mA DC 6,6W 6.000° ELL 04 II ETRC 06018104 40°n.6 led 350mA DC 6,6W 3.000° ELL 96 II ETRC 06017496 40°n.6 led 350mA DC 6,6W 3.000° ELL 04 II ETRC 06018204 40°n.6 led 350mA DC 6,6W ELL 96 II ETRC 06017596 30°n.6 led 350mA DC 6,6W ELL 04 II ETRC 06018304 30°n.6 led 350mA DC 6,6W ELL 96 II ETRC 06017696 30°n.6 led 350mA DC 6,6W ELL 04 II ETRC 06018404 30°± 7°48°ELL90°10°Met electronische trafo 220-240V 50/60Hz.Armaturen compleet met lamp.Modellen met richtbare reflector o lamp.TOEBEHORENA0235Code Denomination Description14018320 A0235 1 meter H07RN8-F 2x1.5 mm 2 neopreen aansluitkabel.9604CLASS II IP 67IK 0916JFKGMax 2,8kg1m275270CRICKET 168+ heeft een seperate “water stop” aansluitconnector, speciaal ontworpen om waterproblemen bij deelectirsche aansluiting te voorkomen. Dit garandeert een levenslange electrische aansluiting.Ø190528

SBP URBAN LIGHTINGCRICKET 168+ LED RGBCRICKET 168+ / LED HP / RGBLampholder W Ilcos °K Optic Colour Class Wiring EEI = Cosφ≥ 0,9 Code Notes Tmax °Cn.3 led RGB 350mA DC 9,9W C INT 96 III 06022396 ! 2 38°n.3 led RGB 350mA DC 9,9W C INT 04 III 06022604 ! 2 38°n.3 led RGB 350mA DC 9,9W C M 96 III 06022496 ! 2 38°n.3 led RGB 350mA DC 9,9W C M 04 III 06022704 ! 2 38°n.3 led RGB 350mA DC 9,9W C W 96 III 06022596 ! 2 38°n.3 led RGB 350mA DC 9,9W C W 04 III 06022804 ! 2 38°± 5°INTMWArmaturen compleet met lamp.Direct met 350mA x RGB te voeden.Modellen met richtbare reflector o lamp.! 2 max 80 m17°31°40°Ø6÷10 2x2,5mm 2 Max 30Km/hMax 2000KgA0550max 80 mmax 80 mmax 80 mTOEBEHORENA0548/49/50 A0380Code Denomination Description14135420 A0548 Master driver KIT voor RGB 12W 110/240V14135520 A0549 Slave driver KIT voor RGB 12W 110/240V14135620 A0550 Signaal omvormer DMX voor RGB 12W 110/240V14072120 A0380 S05RN-F 3x1mm2 neopreen RGB kabel, afname is per hele meter5 kNmax 80 mMax 6.000Kg50 NmCRICKET 168+ LEDLed6x1WLed RGB 3x3,3W29

CRICKET 168+CRICKET 168+ RADDe CRICKET 168+ RAD zijn in de vloeringebouwde toestellen, overrijdbaar,met radiale langs de grond scherendelichtuitstraling.Door hun eigenschappen blijken ze bijzondergeschikt voor de sierverlichting of theatraleverlichting van vloeren van grote vrije ruimtes.Dankzij hun design kunnen ze zelfs in de meestprestigieuze omgeving gebruikt worden,binnenshuis of buitenshuis, om voetgangersenrijpaden en ingangen af te bakenen, teaccentueren, te decoreren en te animeren.Er zijn uitvoeringen beschikbaar met openingover 360°, 210° en 110°+30°.De CRICKET 168+ RAD hebben dezelfdebouwtechnische eigenschappen als de Cricket168+ en verschillen daarvan in het volgende:Lichtuitstraling parallel aan de grond en nietnaar boven.Overrijdbare buitenkap, beschikbaar in 3uitvoeringen, sablè gelakt spuitgietaluminium,na zandstralen en fosfateren/chromateren.Gehard natriumkalkglas met motief(IK 09 – 15Joule).35°De vorm van de buitenkap is in overeenstemming met de norm EN 60598-2-13, neemtweinig ruimte in beslag en vormt geen belemmering voor voetgangers en voertuigen.38mmINSTALLATIECRICKET 168+ RAD grondspots worden tijdens het gebruik aan zware belastingenonderworpen. Om de correcte functionering en de veiligheid te waarbogen moet deinstallatie vakkundig verricht wordt door gekwalificeerd personeel in overeenstemmingmet de montage-instructies. De armaturen mogen niet in kuilen worden ingebouwd. Zorgvoor een doeltreffende waterafvoer met een grondbed van ≥30 cm.Als de armatuur toegankelijk is voor publiek, dan moet gecontroleerd worden of detemperatuur van het glas, aangegeven aan de zijkant van elk model (gemeten bij 230V Tmax. °C), in overeenstemming is met de betreffende plaatselijke montagevoorschriften.OK600Ø300OK270NO96IK 0915JKGMax 2,5kgMax 30Km/hMax 4500 KgCLASS II IP 67Ø6÷10 2x2,5mm 2 50 Nm5 kNMax 6.000Kg308270De CRICKET 168+ RAD armatuur is uitgerust met het Water Stop systeem. Dit systeem bestaat uit een aparteaansluitbox, speciaal ontwikkeld om te voorkomen dat er in bepaalde thermische omstandigheden vochten condens teruggezogen worden in de behuizing. Dit systeem beschermt dus de schakelapparatuur en dit komtuiteraard ten goede van de veiligheid, betrouwbaarheid, levensduur en het uiterlijk van de armaturen.Ø2053830

SBP URBAN LIGHTINGCRICKET 168+ / RAD 360°Uitstraling 360°Lampholder W Ilcos °K Optic Colour Class Wiring EEI = Cosφ≥ 0,9 Code Notes Tmax °CG8,5 20W MT 3.000° RAD 360° 96 II ETRC 07023996 58°GU6,5 20W MT 3.000° RAD 360° 96 II ETRC 07034596 b 45°n.8 led 350mA DC 8,8W 6.000° RAD 360° 96 II ETRC 06015696 39°n.8 led 350mA DC 8,8W 3.000° RAD 360° 96 II ETRC 06021296 39°n.8 led 350mA DC 8,8W RAD 360° 96 II ETRC 06015796 39°CRICKET 168+ / RAD 210°Uitstraling 210°Lampholder W Ilcos °K Optic Colour Class Wiring EEI = Cosφ≥ 0,9 Code Notes Tmax °CG8,5 20W MT 3.000° RAD 210° 96 II ETRC 07024096 58°GU6,5 20W MT 3.000° RAD 210° 96 II ETRC 07034696 b 45°n.5 led 350mA DC 5,5W 6.000° RAD 210° 96 II ETRC 06015896 39°n.5 led 350mA DC 5,5W 3.000° RAD 210° 96 II ETRC 06021396 39°n.5 led 350mA DC 5,5W RAD 210° 96 II ETRC 06015996 39°CRICKET 168+ / RAD 110°Uitstraling 110°+30°Lampholder W Ilcos °K Optic Colour Class Wiring EEI = Cosφ≥ 0,9 Code Notes Tmax °CG8,5 20W MT 3.000° RAD 110° 96 II ETRC 07024196 58°GU6,5 20W MT 3.000° RAD 110° 96 II ETRC 07034796 b 45°n.4 led 350mA DC 4,4W 6.000° RAD 110° 96 II ETRC 06016096 39°n.4 led 350mA DC 4,4W 3.000° RAD 110° 96 II ETRC 06021496 39°n.4 led 350mA DC 4,4W RAD 110° 96 II ETRC 06016196 39°TOEBEHORENA0235bMet elektronisch voorschakelapparaat 220÷240V 50/60Hz.Met niet dimbaar elektronische transformator 230÷240V 50/60Hz.Armaturen compleet met lamp.Code Denomination Description14018320 A0235 1 meter H07RN8-F 2x1.5 mm 2 neopreen aansluitkabel.100m MaxH07RN-F 20W LED HP2x1,5mm 2 n°26 n°502x2,5mm 2 n°42 n°80360°Max 8mmCRICKET 168+ RADMT GU6,5 20W HCI-TFMT G8,5 20W HCI-TCLedMax 8x1,1W31
