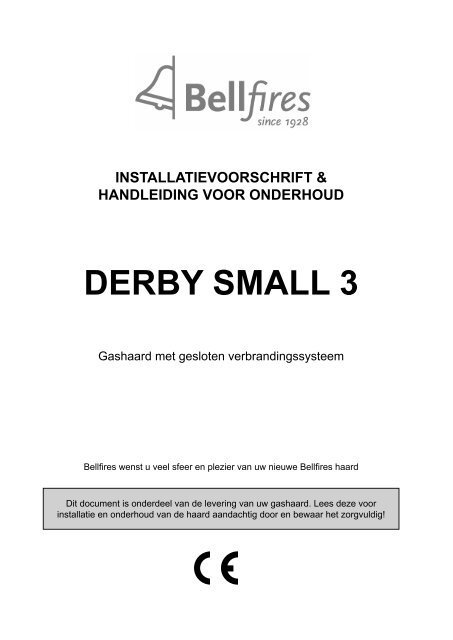

INSTALLATIEVOORSCHRIFT &HANDLEIDING VOOR ONDERHOUDDERBY SMALL 3Gashaard met gesloten verbrandingssysteemBellfires wenst u veel sfeer en plezier van uw nieuwe Bellfi res haardDit document is onderdeel van de levering van uw gashaard. Lees deze voorinstallatie en onderhoud van de haard aandachtig door en bewaar het zorgvuldig!

Bellfi resNederlandsBELLFIRES GASHAARD MET GESLOTEN VERBRANDINGS-SYSTEEM:Derby Small 3(DYS3)Installatievoorschrift3

Bellfi resNederlands4Installatievoorschrift

Bellfi resNederlandsINHOUDSOPGAVEPagina1. INSTALLATIEVOORSCHRIFT .................................................................. 72. ONDERHOUD .......................................................................................... 673. STORINGEN ............................................................................................. 684. DEMONTEREN / MONTEREN VAN DE RUIT .......................................... 695. ELEKTRISCH SCHEMA ........................................................................... 756. AFMETINGEN ........................................................................................... 767. TECHNISCHE GEGEVENS/VOORSCHRIFTEN ..................................... 818. VERVANGINGSONDERDELENLIJST ..................................................... 839. AFVOEREN VERPAKKING EN TOESTEL................................................ 85BELANGRIJKDe installatie mag uitsluitend door een bevoegdpersoon uitgevoerd worden.Installatievoorschrift5

Bellfi resNederlands6Installatievoorschrift

Bellfi resNederlands1 INSTALLATIEVOORSCHRIFT1.1 ALGEMEENHet toestel dient geplaatst en aangesloten te worden als een “gesloten” toestel dooreen erkend gas-installateur volgens dit installatie-voorschrift, de nationale en deplaatselijk geldende voorschriften. (zie “Technische gegevens / Voorschriften” achterindeze handleiding). Indien u hierover nog vragen heeft, kunt u zich wenden tot uwplaatselijk gasbedrijf.Belangrijk:Voor de installatie van het toestel dient men te controleren ofde gegevens op het typeplaatje overeenkomen met de gassoorten de gasdruk waar het toestel op aangesloten wordt.Het toestel is afgesteld in de fabriek op de juiste belasting. De waakvlam is afgesteld ophet juiste verbruik.Afhankelijk van de gevraagde uitvoering wordt het toestel af fabriek geleverd met eenØ100 mm - Ø150 mm of Ø130 mm - Ø200 mm concentrische aansluiting voor de afvoervan de rookgassen en toevoer van de verbrandingslucht.De installatie van het toestel is mogelijk met een dak- of muuraansluiting.De dakaansluiting dient te worden uitgevoerd met het concentrische kanalen-systeemØ100 mm - Ø150 mm. De rookgassen worden door natuurlijke trek via het binnenstekanaal Ø100 mm naar buiten afgevoerd, terwijl de verbrandingslucht tussen de kanalenvan Ø100 mm en Ø150 mm dan wordt toegevoerd.De muuraansluiting dient te worden uitgevoerd met het concentrische kanalen-systeemØ130 mm - Ø200 mm. De rookgassen worden door natuurlijke trek via hetbinnenste kanaal Ø130 mm naar buiten afgevoerd, terwijl de verbrandingslucht tussende kanalen van Ø130 mm en Ø200 mm dan wordt toegevoerd. De muurdoorvoer zelfis, afhankelijk van de concentrische kanalenopstelling, Ø100 mm - Ø150 mm ofØ130 mm - Ø200 mm. (In enkele gevallen is bij een muuraansluiting, ook een geheleØ100 mm - Ø150 mm concentrische kanalen opstelling mogelijk (zie hoofdstuk 1.6.1).)Het toestel kan worden geplaatst in een kierdichte- en/of mechanisch geventileerdewoning, zonder dat men extra beluchting voor de verbranding en/of een rookgasventilatorhoeft toe te passen.Het toestel kan als inzethaard in een bestaande openhaardopening geplaatst wordenof als inbouwhaard in een schouw ingebouwd worden.Om te hoge temperaturen in de schouw te voorkomen is het noodzakelijk om deschouw te ventileren, door aan de onder- en bovenzijde van de schouw ventilatieopeningenaan te brengen.Installatievoorschrift7

Bellfi resNederlandsOptioneel kan het toestel uitgevoerd zijn met een convectiepakket. Dit bestaat uit eenconvectiemantel voor rondom (of boven) het toestel, twee fl exibele aluminium slangenen twee inbouw-convectieroosters. Hiermee kan warme lucht in de ruimte wordengebracht.Indien gewenst kunnen twee extra convectieroosters worden geplaatst (= 1x extraconvectieset).Als gebruik wordt gemaakt van een bestaande schoorsteen dient u eerst uw installateurte raadplegen. Als de schoorsteen eerder is gebruikt voor een hout of kolen open haardmoet deze vakkundig worden gereinigd.1.2 CONCENTRISCHE KANALENSYSTEMEN Ø100 MM - Ø150 MM ENØ130 MM - Ø200 MM : • Bellfires (Muelink & Grol systeem)• Poujoulat (PGI systeem)• Ontop (Metaloterm US systeem)Het toestel is in combinatie met het concentrisch kanalensysteem[Ø100 mm - Ø150 mm] en/of [Ø130 mm - Ø200 mm] (star en/of flexibel) van de merkenBellfi res (Muelink & Grol systeem), Poujoulat (PGI systeem) of Ontop (Metaloterm USsysteem), goedgekeurd volgens de Europese CE-norm voor gastoestellen, en magdaarom uitsluitend met deze systemen worden toegepast. De toegestane componentenvan deze systemen staan vermeld in Hoofdstuk 1.6.2. De garantie op het toestel vervaltindien deze (geheel of gedeeltelijk) is geïnstalleerd met andere componenten of eenander kanalenysteem.De concentrische kanalensystemen [Ø100 mm - Ø150 mm] en [Ø130 mm - Ø200 mm]zijn toe te passen bij nieuwbouw of bij een bestaand rookkanaal.1.3 INVENTARISSet documentatie- Gebruiksaanwijzing- InstallatievoorschriftAttributen- Keramische stammenset, ofmarmersplit wit of marmersplit grijs- Haak (voor het openen van het frame en de ruit)N.B. Mochten er onderdelen ontbreken, raadpleeg de dealer.8Installatievoorschrift

Bellfi resNederlands1.4 OPTIES EN ACCESSOIRESDe volgende opties en accessoires zijn leverbaar.ArtikelnummerOptieConvectiepakket Derby Small 3331142 • 1x Convectiemantel331143 • 1x Bovenplaat Convectie312829 • 1x Convectieset Algemeen330361 Set hoge stelpoten (4 stuks)311960 Boezemijzer L = 1000 mmArtikelnummerAccessoire312829 Convectieset Algemeen: (voor convectielucht-afvoer)302188 • 1x Flexibele aluminium slang Ø125 mm, L= 3 m (max.)310178 • 2x Inbouwbakje 135 x 135 mm309872 • 2x Convectierooster, wit, 145 x 145 mm309730 • 2x Kraagring Ø125 mm304040 • 4x Slangklem Ø125 mm329874 Set draagbeugels (2 stuks)3........ Bellfires (M&G) concentrisch kanalensysteemZie componenten-overzicht.3........ Poujoulat (PGI) concentrisch kanalensysteemZie componenten-overzicht.3........ Ontop (Metaloterm US) concentrisch kanalensysteemZie componenten-overzicht.Installatievoorschrift9

Bellfi resNederlands1.5 VOORBEREIDING VOOR HET PLAATSENVoordat het toestel geplaatst kan worden moeten eerst de volgende voorbereidingengetroffen worden.1.5.1 Voorschriften voor de plaats van de uitmonding1.5.1.1 Plaats van uitmonding in verband met de goede werking:Uitmonding bovendaks:>0,5 mFiguur 1: Uitmonding bovendaksDeze moet ten minste 0,5 m zijn verwijderd van dakranden met uitzondering van deeventueel aanwezige nokrand.Uitmonding in gevel:>0,5 mFiguur 2: Uitmonding in gevelDeze moet ten minste 0,5 m zijn verwijderd van:• hoeken van het gebouw• dakoverstekken, dakgoot• balkons e.d. tenzij de afvoerconstructie doorloopttot ten minste de voorzijde van het overstekende deel.10Installatievoorschrift

Bellfi resNederlands1.5.1.2. Plaats van uitmonding ter voorkoming van hinder voor de omgevingAlle vermelde “afstanden” in dit hoofdstuk zijn richtwaarden!Raadpleeg voor de exacte minimale “afstanden” de nationaleen plaatselijke voorschriften.Afstand = minimale afstand dat de uitmonding, i.v.m. hinder, verwijderd moetzijn t.o.v.:A. Een ventilatieopening ten dienste van een verblijfsruimte, toilet of badkamer.B. Een verbrandingsluchttoevoervoorziening, voor zover deze verbrandingsluchtleidt via een verblijfsruimte.C. Een beweegbaar raam dat grenst aan een verblijfsruimte, toilet of badkamer.Uitmonding bovendaks:Ter voorkoming van hinderAfstand: uitmonding - A, B of CIn hetzelfde dakvlak. >3 m (*)In een ander dakvlak. >1 m (*)Bij een lager gelegen gevel.>1 mBij een hoger opgaande gevel. >3 m (**)(*) Indien niet aan de benodigde afstand kan worden voldaan, prevaleert de plaatsvan de uitmonding.(**) Indien niet aan de afstand voldaan kan worden moet de uitmonding minimaal1 m boven de hoogste gevel/dak uitkomen.Installatievoorschrift11

Bellfi resNederlandsUitmonding in gevel:Ter voorkoming van hinderBij gevels in de gestapelde bouw.Bij gevel - algemeen. (*)Op 2 mOnder uitmonding: >0,75 mLinks en rechts van uitmonding: >0,75 m>2 m>2 m tot onderzijde van eenuitstekend balkon of galerij.>2 mIn de tuin of op het terras. >2 m tot de buitenruimte. (**)T.o.v. tegenoverliggende gevel.>2 m (indien de afstand tot detegenoverliggende gevel kleiner is,geldt voor beide gevels de voorwaardendie staan bij “gevel-algemeen”).Informeer bij uw plaatselijk gasbedrijf voor de voorschriften m.b.t. uitmondingen inbeide tegenover elkaar gelegen gevels en uitmonding(en) in gevel(s) die een hoekvormen.(*) Deze minimale afstanden gelden niet als er tussen de uitmonding en A, Bof C een belemmering is aangebracht, die ten minste 0,5 m uit de gevelsteekt en een lengte heeft die groter is dan de afstand.(**) Deze afstand is niet vereist als de uitmonding zich ten minste 1 m hogerdan het bedoelde deel van de buitenruimte bevindt.Uitmondingen die op een afstand van minder dan 2 m boven en minder dan 0,5 mhorizontaal gemeten van het verharde gedeelte van een voor publiek betreedbaaroppervlak zijn geplaatst, moeten zijn voorzien van een doeltreffende afscherming.Deze afscherming mag de goede werking van het toestel niet beïnvloeden.12Installatievoorschrift

Bellfi resNederlands1.6 ALGEMENE VOORZIENINGEN1.6.1 Het rookkanaal/verbrandingsluchttoevoerVoor de gecombineerde rookgasafvoer en verbrandingsluchttoevoer dient men éénvan de volgende opstellingsmogelijkheden van het concentrisch kanalensysteem tegebruiken.Belangrijk:In verband met de hoge buitenwand temperaturen(tot ± 150°C) mag men geen brandbare materialen in denabijheid van het kanalen systeem toepassen en/ofplaatsen. Daarom dient men het gehele concentrischkanalen systeem na montage te omkokeren met eenhittebestendig materiaal.Ventileer het omkokerd concentrisch kanaal door (perverdieping) nabij de vloer en plafond een rooster teplaatsen.Concentrisch kanaal niet isoleren.Gebruik de universele muur/vloerbeugel Ø150 mmvoor het bevestigen van de omkokering van hetconcentrische kanalensysteem [Ø100 mm - Ø150 mm],zie 1.6.2, tekeningnr. 36.3636Toepassing als muurbeugelToepassing als vloerbeugelFiguur 3: Toepassing universele muur/vloerbeugel Ø150 mmInstallatievoorschrift13

Bellfi resNederlandsOPSTELLINGSMOGELIJKHEDEN MET HET STAR CONCENTRISCHKANALENSYSTEEM Ø100 mm - Ø150 mmToestel: Concentrische kanaalaansluiting Ø100-Ø150 mm of Ø130-Ø200 mm1617Y242316182810, 11, 12, 13(100)244231Omschrijving nummers:zie 1.6.2Stuwplaatje plaatsen:Toestel: Afstand Y Concentrische Concentrische(min.-max.) aansluiting aansluitingop toestel is op toestel isØ100-Ø150 mm Ø130-Ø200 mmDerby Small 32,0 - 4,0 m4,0 - 12,0 mBreedte:B = 30 mmBreedte:B = 40 mmBreedte:B = 65 mmBreedte:B = 80 mmFiguur 4: Verticale dakuitmonding zonder verslepingALLE MATEN ZIJN INCLUSIEF DE LENGTE VAN DE DAK- OF MUURDOORVOER14Installatievoorschrift

Bellfi resNederlands1617Y 22423X23Y 142314, 1510, 11, 12, 1328(100)1Omschrijving nummers:zie 1.6.2Stuwplaatje plaatsen:Toestel: Afstand Y 1(*) Afstand X (*) Afstand Y 1+ Y 2(*) Concentrische Concentrische(min.-max.) (min.-max.) (min.-max.) aansluiting aansluitingop toestel is op toestel isØ100-Ø150 mm Ø130-Ø200 mmDerbySmall 31,0 - 11,0 m 0 - 3,0 m 1,0 - 11,0 m -Breedte:B = 40 mm(*) : (Y 1+ Y 2) : X > 2 : 1(Verhouding verticaal tot horizontaal (of 45° omhoog) is altijd minimaal 2 op 1)Figuur 5: Verticale dakuitmonding met verslepingALLE MATEN ZIJN INCLUSIEF DE LENGTE VAN DE DAK- OF MUURDOORVOERInstallatievoorschrift15

Bellfi resNederlandsOPSTELINGSMOGELIJKHEDEN MET FLEXIBEL CONCENTRISCHKANALENSYSTEEM Ø100 mm - Ø150 mmToestel: Concentrische kanaalaansluiting Ø100-Ø150 mm of Ø130-Ø200 mm32183029Y5729262510, 11, 12, 132328(100)4Omschrijving nummers:zie 1.6.21Stuwplaatje plaatsen:Toestel: Afstand Y Concentrische Concentrische(min.-max.) aansluiting aansluitingop toestel is op toestel isØ100-Ø150 mm Ø130-Ø200 mmDerby Small 32,0 - 4,0 m4,0 - 12,0 mBreedte:B = 30 mmBreedte:B = 40 mmBreedte:B = 65 mmBreedte:B = 80 mmFiguur 6:Verticale schoorsteenuitmonding bij gebruik van eenbestaand rookkanaal(Flexibel Ø100 mm en/of star Ø100 mm / Ø 150 mm)ALLE MATEN ZIJN INCLUSIEF DE LENGTE VAN DE DAK- OF MUURDOORVOER16Installatievoorschrift

Bellfi resNederlands32183029Y 3Y 2> 45°X529Y 1 262510, 11, 12, 13723284(100)1Omschrijving nummers:zie 1.6.2Stuwplaatje plaatsen:Toestel: Afstand Y 1(*) Afstand X (*) Afstand Y 1+ Y 2+ Y 3(*) Concentrische Concentrische(min.-max.) (min.-max.) (min.-max.) aansluiting aansluitingop toestel is op toestel isØ100-Ø150 mm Ø130-Ø200 mmDerbySmall 31,0 - 11,0 m 0 - 3,0 m 1,0 - 11,0 m -Breedte:B = 40 mm(*) : (Y 1+ Y 2+ Y 3) : X > 2 : 1(Verhouding verticaal tot horizontaal (of 45° omhoog) is altijd minimaal 2 op 1)Figuur 7:Verticale schoorsteenuitmonding bij gebruik van een bestaandrookkanaal met een versleping van > 45°(Flexibel Ø100 mm en/of star Ø100 mm / Ø150 mm)ALLE MATEN ZIJN INCLUSIEF DE LENGTE VAN DE DAK- OF MUURDOORVOERInstallatievoorschrift17

Bellfi resNederlands293132183029Y68742728292629(100)1Omschrijving nummers:zie 1.6.2Stuwplaatje plaatsen:Toestel: Afstand Y Concentrische Concentrische(min.-max.) aansluiting aansluitingop toestel is op toestel isØ100-Ø150 mm Ø130-Ø200 mmDerby Small 32,0 - 4,0 m4,0 - 12,0 mBreedte:B = 30 mmBreedte:B = 40 mmBreedte:B = 65 mmBreedte:B = 80 mmFiguur 8:Verticale schoorsteenuitmonding bij gebruik van een bestaand“lek” rookkanaal of indien geen rookkanaal aanwezig is.(Flexibel Ø100 mm / Ø150 mm)ALLE MATEN ZIJN INCLUSIEF DE LENGTE VAN DE DAK- OF MUURDOORVOER18Installatievoorschrift

Bellfi resNederlands312932183029Y 3Y 2> 45°X687Y 142728292629(100)1Omschrijving nummers:zie 1.6.2Stuwplaatje plaatsen:Toestel: Afstand Y 1(*) Afstand X (*) Afstand Y 1+ Y 2+ Y 3(*) Concentrische Concentrische(min.-max.) (min.-max.) (min.-max.) aansluiting aansluitingop toestel is op toestel isØ100-Ø150 mm Ø130-Ø200 mmDerbySmall 31,0 - 11,0 m 0 - 3,0 m 1,0 - 11,0 m -Breedte:B = 40 mm(*) : (Y 1+ Y 2+ Y 3) : X > 2 : 1(Verhouding verticaal tot horizontaal (of 45° omhoog) is altijd minimaal 2 op 1)Figuur 9:Verticale schoorsteenuitmonding bij gebruik van een bestaand“lek” rookkanaal of indien geen rookkanaal aanwezig is;met een versleping van > 45°(Flexibel Ø100 mm / Ø150 mm)ALLE MATEN ZIJN INCLUSIEF DE LENGTE VAN DE DAK- OF MUURDOORVOERInstallatievoorschrift19

Bellfi resNederlandsOPSTELLINGSMOGELIJKHEDEN MET HET STAR CONCENTRISCHKANALENSYSTEEM Ø100 mm - Ø150 mm en met muurdoorvoerØ100 mm - Ø150 mmToestel: Concentrische kanaalaansluiting Ø100-Ø150 mm of Ø130-Ø200 mmX19140,16 mY10, 11, 13Positiemuurdoorvoer28(100)41Omschrijving nummers:zie 1.6.2Stuwplaatje plaatsen:Toestel: Afstand Y Afstand X Concentrische Concentrische(min.-max.) (min.-max.) aansluiting op aansluiting optoestel istoestel isØ100-Ø150 mm Ø130-Ø200 mmDerby Small 30,5 - 1,0 m 0 - 0,6 m - -1,0 - 2,0 m 0 - 1,6 m - -Figuur 10: Horizontale muurdoorvoerALLE MATEN ZIJN INCLUSIEF DE LENGTE VAN DE DAK- OF MUURDOORVOER20Installatievoorschrift

Bellfi resNederlandsOPSTELLINGSMOGELIJKHEDEN MET HET STAR CONCENTRISCHKANALENSYSTEEM Ø130 mm - Ø200 mm en met muurdoorvoerØ100 mm - Ø150 mmToestel: Concentrische kanaalaansluiting Ø130-Ø200 mmX19100140,16 mY110, 111, 113Positiemuurdoorvoer12841Omschrijving nummers:zie 1.6.2Stuwplaatje plaatsen:Toestel: Afstand Y Afstand X Concentrische aansluiting(min.-max.) (min.-max.) op toestel is Ø130-Ø200 mmDerby Small 30,5 - 1,0 m 0 - 0,6 m Breedte: B = 40 mm1,0 - 2,0 m 0 - 2,6 m -Figuur 11: Horizontale muurdoorvoerALLE MATEN ZIJN INCLUSIEF DE LENGTE VAN DE DAK- OF MUURDOORVOERInstallatievoorschrift21

Bellfi resNederlandsOPSTELLINGSMOGELIJKHEDEN MET HET STAR CONCENTRISCHKANALENSYSTEEM Ø130 mm - Ø200 mm en met muurdoorvoerØ100 mm - Ø150 mmToestel: Concentrische kanaalaansluiting Ø130-Ø200 mm114X100190,25 mY123110, 111, 113Positiemuurdoorvoer12841Omschrijving nummers:zie 1.6.2Stuwplaatje plaatsen:Toestel: Afstand Y Afstand X Concentrische aansluiting(min.-max.) (min.-max.) op toestel is Ø130-Ø200 mmDerby Small 30,5 - 1,0 m 0 - 1,6 m -1,0 - 3,0 m 1,6 - 4,6 m -Figuur 12: Horizontale muurdoorvoerALLE MATEN ZIJN INCLUSIEF DE LENGTE VAN DE DAK- OF MUURDOORVOER22Installatievoorschrift

Bellfi resNederlandsOPSTELLINGSMOGELIJKHEDEN MET HET STAR CONCENTRISCHKANALENSYSTEEM Ø130 mm - Ø200 mm en met muurdoorvoerØ100 mm - Ø150 mmToestel: Concentrische kanaalaansluiting Ø130-Ø200 mm1140,16 m110, 113X 210014Y 2110, 111,11319Positiemuurdoorvoer114X 1Y 1 110, 111, 11312841Omschrijving nummers:zie 1.6.2Stuwplaatje plaatsen:Toestel: Afstand Y 1Afstand X 1Afstand Y 2Afstand X 2Concentrische aansluiting(min.-max.) (min.-max.) (min.-max.) (min.-max.) op toestel is Ø130-Ø200 mm0 - 0,5 m 0 - 0,5 m 0,5 - 1,0 m 0 - 0,6 m -0,5 - 1,0 m 0 - 0,5 m 0 - 0,5 m 0 - 0,6 m -DerbySmall 3 1,0 - 3,0 m 0 - 1,0 m 0,5 - 2,0 m 0 - 0,6 m -1,0 - 3,0 m 0 - 3,0 m 1,0 - 3,0 m 0 - 0,6 m -Figuur 13: Horizontale muurdoorvoerALLE MATEN ZIJN INCLUSIEF DE LENGTE VAN DE DAK- OF MUURDOORVOERInstallatievoorschrift23

Bellfi resNederlandsOPSTELLINGSMOGELIJKHEDEN MET HET STAR CONCENTRISCHKANALENSYSTEEM Ø130 mm - Ø200 mm en met muurdoorvoerØ130 mm - Ø200 mmToestel: Concentrische kanaalaansluiting Ø130-Ø200 mm114X1190,25 mY123110, 111, 113Positiemuurdoorvoer12841Omschrijving nummers:zie 1.6.2Stuwplaatje plaatsen:Toestel: Afstand Y Afstand X Concentrische aansluiting(min.-max.) (min.-max.) op toestel is Ø130-Ø200 mmDerby Small 30 - 0,5 m 0 - 0,6 m -0,5 - 3,0 m 0 - 8,6 m -Figuur 14: Horizontale muurdoorvoerALLE MATEN ZIJN INCLUSIEF DE LENGTE VAN DE DAK- OF MUURDOORVOER24Installatievoorschrift

Bellfi resNederlands1.6.2 Omschrijving nummers in figuren 4 t/m 14.TEK. NR.OMSCHRIJVING1 Gasinbouwhaard; Concentrische kanaalaansluiting Ø130/Ø200 mm of Ø100/Ø150 mm2 -3 -4 Stuwplaatje (Diverse stuwplaatjes worden bij elk toestel geleverd)5 Schoorsteen kanaal, min. Ø150 mm inw., 100% lekvrij.6 Schoorsteen kanaal of brandvrije omkokering. Min. Ø160 mm inw.7 Flexibel RVS. kanaal Ø100 mm inw. AISI 316TI (Gastec QA).8 Flexibel RVS. kanaal Ø150 mm inw. AISI 316TI.9 -BESCHIKBARE COMPONENTEN BELLFIRES (M&G) CONCENTRISCHKANAALSYSTEEM Ø100 mm - Ø150 mmTEK.NR.BELLFIRESART. /BESTELNR.OMSCHRIJVINGKleur(*)ToepassingRVS antr. STAR FLEX10302289Concentrische pijp, L = 500 mm,incl. en ••11302290Concentrische pijp, L = 1000 mm,incl. en ••12302291Concentrische passtuk,L = min. 325 / max. 440 mm,incl. en ••13302292Concentrische inkortbare buis,L = 500 mm, incl. en ••14302297Concentrische bocht 90°,incl. en ••Installatievoorschrift25

Bellfi resNederlandsTEK.NR.BELLFIRESART. /BESTELNR.OMSCHRIJVINGKleur(*)ToepassingRVS antr. STAR FLEX15302298Concentrische bocht 45°,incl. en ••16302295Dakuitmondingspijp,L = 1360 mm (verticaal),incl. , en • • • •17302212Dakdoorvoer voor dakhelling20° - 45° (**), met loodslab•• •18302213Dakdoorvoer voor plat dak ofbestaande schoorsteen•• •19302296Muurdoorvoer-set, L = 600 mm(horizontaal (inkortbaar)),incl. , en een set muurplaten• • • •20302293 : Klemband Ø150 mm, RVS,snelsluiting•• •21302210 : Siliconen manchet Ø150 mm• •23302215 : Muur(bevestigings)beugel•• •24302214Set dakbeschotplaten /Brandseparatieplaten•• •26Installatievoorschrift

Bellfi resNederlandsTEK.NR.BELLFIRESART. /BESTELNR.OMSCHRIJVINGKleur(*)ToepassingRVS antr. STAR FLEX25302189Plafondplaat voor overgangØ100 mm / Ø150 mm star -Ø100 mm (flex.).•• •26302278Adapter 100 RVS; Ø100 mm uitw.(star) x Ø107 mm inw. (fl ex.).[toestel - Ø100 mm flex.] en[Ø100 mm star - Ø100 mm flex.].••27302279Adapter 150 RVS; Ø148 mm uitw.(star) x Ø148 mm inw. (fl ex.).[toestel - Ø150 mm flex.].••28302217Klemband RVS Ø150 mm. Vooradapter 150 [toestel - Ø150 mm flex.]Schroefsluiting•• •29303776Parker Ø3,5 mm x 9,5 mm RVS.Voor borgen van de flexibele kanalen.(Minimaal 3 stuks per verbinding)••30304041Slangklem Ø100 mm.(Minimaal 2 stuks per verbinding.)••31304042Slangklem Ø150 mm.(Minimaal 2 stuks per verbinding.)••32302307Dakuitmondingspijp, L = 610 mm(verticaal). Voor flexibel kanalensysteem,incl. en • • • •33302301Concentrisch T-stuk metmeetopening, incl. en ••Installatievoorschrift27

Bellfi resNederlandsTEK.NR.BELLFIRESART. /BESTELNR.OMSCHRIJVINGKleur(*)ToepassingRVS antr. STAR FLEX34302302Concentrische pijp metmeetopening, L = 165 mm,incl. en ••35302303Concentrische bocht 90° metinspectieluik,incl. en ••36321948Universele muur/vloerbeugelØ150 mm••(*) : Kleur: RVS: Roestvaststaal, glansantr.: Antraciet kleur, mat(**) : Dakdoorvoer voor een dakhelling vanaf 45° is op aanvraag leverbaar.Gebruik fl exibele RVS kanalen met de kwaliteit; AISI 316-TI.Het Ø100 mm (of Ø130 mm) flexibel kanaal voor de rookgassen dient tevens voorziente zijn van het GASTEC-QA keurmerk.28Installatievoorschrift

Bellfi resNederlandsBESCHIKBARE COMPONENTEN BELLFIRES (M&G) CONCENTRISCHKANAALSYSTEEM Ø130 mm - Ø200 mmTEK.NR.BELLFIRESART. /BESTELNR.OMSCHRIJVINGKleur(*)ToepassingRVS antr. STAR FLEX100302319Concentrisch verloop vanØ130 / Ø200 mmØ100 / Ø150 mm•• •110302308Concentrische pijp, L = 500 mm,incl. en ••111302309Concentrische pijp, L = 1000 mm,incl. en ••113302310Concentrische inkortbare buis,L = 500 mm, incl. en ••114302314Concentrische bocht 90°,incl. en ••115302315Concentrische bocht 45°,incl. en ••119302313Muurdoorvoerset, L = 600 mm(horizontaal) (inkortbaar),incl. , en een set muurplaten• ••Installatievoorschrift29

Bellfi resNederlandsTEK.NR.BELLFIRESART. /BESTELNR.OMSCHRIJVINGKleur(*)ToepassingRVS antr. STAR FLEX120302311 : Klemband Ø200 mm, RVS,snelsluiting•• •121302248 : Siliconen manchet Ø200 mm• •123302251 : Muur(bevestigings)beugel• •124302250Set dakbeschotplaten /Brandseparatieplaten•• •126302281Adapter 130 RVS; Ø130 mm uitw.(star) x Ø137 mm inw. (fl ex.).[toestel - Ø130 mm flex.] en[Ø130 mm star - Ø130 mm flex.].••127302282Adapter 200 RVS; Ø198 mm uitw.(star) x Ø198 mm inw. (fl ex.).[toestel - Ø200 mm flex.]••128302257Klemband RVS Ø200 mm. Vooradapter 200 [toestel - Ø200 mmfl ex.] Schroefsluiting•• •129303776Parker Ø3,5 mm x 9,5 mm RVS.Voor borgen van de flexibelekanalen. (Minimaal 3 stuks perverbinding)••130304045Slangklem Ø130 mm.(Minimaal 2 stuks per verbinding)••131304046Slangklem Ø200 mm.(Minimaal 2 stuks per verbinding)••30Installatievoorschrift

Bellfi resNederlandsBESCHIKBARE COMPONENTEN POUJOULAT PGI CONCENTRISCHKANAALSYSTEEM Ø100 mm - Ø150 mmTEK.NR.POUJOULATART. /BESTELNR.37100403OMSCHRIJVINGConcentrische pijp, L = 250 mm1037100404Concentrische pijp, L = 450 mm1137100405Concentrische pijp, L = 950 mm1237100429Concentrische passtuk,L = min. 390 mm / max. 640 mm1437100441Concentrische bocht 90°1537100421Concentrische bocht 45°Installatievoorschrift31

Bellfi resNederlandsTEK.NR.POUJOULATART. /BESTELNR.37100411OMSCHRIJVINGConcentrische bocht 30°37100401Concentrische bocht 15°1637100654Dakuitmondingspijp, L = 140 mm,verticaal1745150171Dakdoorvoer, geschikt voor een dak vanhardsteen, met een dakhelling van 15°- 30°45150170Dakdoorvoer, geschikt voor een dak metdakpannen, met een dakhelling van 15°- 30°45150172Dakdoorvoer, geschikt voor een dak vanhardsteen, met een dakhelling van 30°- 45°45150173Dakdoorvoer, geschikt voor een dak metdakpannen, met een dakhelling van 30°- 45°32Installatievoorschrift

Bellfi resNederlandsTEK.NR.18POUJOULATART. /BESTELNR.45150169OMSCHRIJVINGDakdoorvoer voor plat dak ofbestaande schoorsteen1937100610Muurdoorvoer-set,L = min. 365 mm / max. 585 mm,horizontaal2045150076Klemband Ø150 mm, RVS,snelsluiting2345150072Muur(bevestigings)beugel, Ø150 mm2437100442Plafond-/muurplaat met afstandshoudersen ventilatiesleuven37100425Set dakbeschotplaten / Brandseparatieplaten,geschikt voor een dakhelling van 0°- 10°37100426Set dakbeschotplaten / Brandseparatieplaten,geschikt voor een dakhelling van 10°- 30°37100427Set dakbeschotplaten / Brandseparatieplaten,geschikt voor een dakhelling van 30°- 40°37100428Set dakbeschotplaten / Brandseparatieplaten,geschikt voor een dakhelling van 40°- 50°3437100407Concentrische pijp met inspectie-opening,L = 250 mmInstallatievoorschrift33

Bellfi resNederlandsTEK.NR.36POUJOULATART. /BESTELNR.45150165OMSCHRIJVINGDak(bevestigings)beugel,(universeel) Ø150 mm3645150081Vloer(bevestigings)beugel,(universeel) Ø150 mm3737100611Adapter: Bellfires Ø100-150 mmPoujoulat PGI Ø100-150 mm(Toestel 100/150 Poujoulat PGI 100/150)10037100614Adapter: Bellfires Ø130-200 mmPoujoulat PGI Ø100-150 mm(Toestel 130/200 Poujoulat PGI 100/150)10137100613Concentrisch verloopPoujoulat PGI Ø130-200 mmPoujoulat PGI Ø100-150 mm34Installatievoorschrift

Bellfi resNederlandsBESCHIKBARE COMPONENTEN POUJOULAT PGI CONCENTRISCHKANAALSYSTEEM Ø130 mm - Ø200 mmTEK.NR.POUJOULATART. /BESTELNR.37130403OMSCHRIJVINGConcentrische pijp, L = 250 mm11037130404Concentrische pijp, L = 450 mm11137130405Concentrische pijp, L = 950 mm11237130429Concentrische passtuk,L = min. 390 mm / max. 640 mm11437130441Concentrische bocht 90°11537130421Concentrische bocht 45°Installatievoorschrift35

Bellfi resNederlandsTEK.NR.POUJOULATART. /BESTELNR.37130411OMSCHRIJVINGConcentrische bocht 30°11537130401Concentrische bocht 15°11937130610Muurdoorvoer-set,L = min. 425 mm / max. 585 mm,horizontaal12045200076Klemband Ø200 mm, RVS,snelsluiting12345200072Muur(bevestigings)beugel, Ø200 mm12437130442Plafond-/muurplaat met afstandshoudersen ventilatiesleuven37130425Set dakbeschotplaten / Brandseparatieplaten,geschikt voor een dakhelling van 0°- 10°37130426Set dakbeschotplaten / Brandseparatieplaten,geschikt voor een dakhelling van 10°- 30°37130427Set dakbeschotplaten / Brandseparatieplaten,geschikt voor een dakhelling van 30°- 40°37130428Set dakbeschotplaten / Brandseparatieplaten,geschikt voor een dakhelling van 40°- 50°36Installatievoorschrift

Bellfi resNederlandsTEK.NR.POUJOULATART. /BESTELNR.37130407OMSCHRIJVINGConcentrische pijp met inspectie-opening,L = 250 mm45200165Dak(bevestigings)beugel,(universeel) Ø200 mm45200081Vloer(bevestigings)beugel,(universeel) Ø200 mm37130615Adapter: Bellfires Ø130-200 mmPoujoulat PGI Ø130-200 mm(Toestel 130/200 Poujoulat PGI 130/200)Installatievoorschrift37

Bellfi resNederlandsBESCHIKBARE COMPONENTEN ONTOP METALOTERM US CONCENTRISCHKANAALSYSTEEM Ø100 mm - Ø150 mmTEK.NR.ONTOPART. /BESTELNR.USA 10OMSCHRIJVINGAdapter voor Bellfires toestellen met Ø100-Ø150 mmconcentrische aansluitingUS 25 10Concentrische pijp, L = 250 mm10US 50 10Concentrische pijp, L = 500 mm11US 100 10Concentrische pijp, L = 1000 mm12USPP 10Concentrische passtuk,L = min. 60 / max. 250 mm14USB 90 10Concentrische bocht 90°15USB 45 10Concentrische bocht 45°USB 30 10Concentrische bocht 30°38Installatievoorschrift

Bellfi resNederlandsTEK.NR.ONTOPART. /BESTELNR.USB 15 10OMSCHRIJVINGConcentrische bocht 15°16USDVC2 10Dakuitmondingspijp, L = 375 mm, (verticaal),incl. 16USSR 10Stormkraag Ø150 mm17USLS 10Dakdoorvoer voor dakhelling 20°- 45° (**),met loodslab17USDH 10Dakdoorvoerplaat voor dakhelling 5°- 30°18USDP 10Dakdoorvoer voor plat dak ofbestaande schoorsteen18USDPAL 10Dakdoorvoer - Aluminium voor plat dakof bestaande schoorsteen19USDHC5 10Muurdoorvoer-set, L = 475 mm(horizontaal (inkortbaar)), incl. Installatievoorschrift39

Bellfi resNederlandsTEK.NR.20ONTOPART. /BESTELNR.USKB 10OMSCHRIJVING : Klemband snelsluiting21USAB 10 : Afdekband, schroefsluiting23USMB 10Muur(bevestigings)beugel, verstelbaar23USEB 10Montagebeugel24USCP 10Set dakbeschotplaten / Brandseparatieplaten /Centreerplaten24USDQ 10Dakondersteuning25USSAN 10Saneringsset25USSAN1 10Bovenzijde saneringsset40Installatievoorschrift

Bellfi resNederlandsTEK.NR.25ONTOPART. /BESTELNR.USSAN2 10OMSCHRIJVINGOnderzijde saneringsset28USKBS 10Klemband, schroefsluitingUSI 10Concentrische pijp met inspectieluik,L = 250 mm34USEM 10Concentrische pijp met meetopening,L = 150 mm35USBI 10Concentrische bocht 90° met inspectieluikUSR 10Rozet glad Ø150 mmUSMPG 10Muurplaat groot Ø150 mm,300 mmASAH 10AfstandhouderInstallatievoorschrift41

Bellfi resNederlandsTEK.NR.ONTOPART. /BESTELNR.USVG 10 13OMSCHRIJVINGConcentrisch verloop Ø100-Ø150 mmØ130-Ø200 mmBESCHIKBARE COMPONENTEN ONTOP METALOTERM US CONCENTRISCHKANAALSYSTEEM Ø130 mm - Ø200 mmTEK.NR.ONTOPART. /BESTELNR.USA 13OMSCHRIJVINGAdapter voor Bellfires toestellen met Ø130-Ø200 mmconcentrische aansluitingUS 25 13Concentrische pijp, L = 250 mm10US 50 13Concentrische pijp, L = 500 mm11US 100 13Concentrische pijp, L = 1000 mm12USPP 13Concentrische passtuk,L = min. 60 / max. 250 mm14USB 90 13Concentrische bocht 90°42Installatievoorschrift

Bellfi resNederlandsTEK.NR.15ONTOPART. /BESTELNR.USB 45 13OMSCHRIJVINGConcentrische bocht 45°USB 30 13Concentrische bocht 30°USB 15 13Concentrische bocht 15°16USDVC2 13Dakuitmondingspijp, L = 375 mm, (verticaal),incl. 16USSR 13Stormkraag Ø150 mm17USLS 13Dakdoorvoer voor dakhelling 20°- 45° (**),met loodslab17USDH 13Dakdoorvoerplaat voor dakhelling 5°- 30°Installatievoorschrift43

Bellfi resNederlandsTEK.NR.18ONTOPART. /BESTELNR.USDP 13OMSCHRIJVINGDakdoorvoer voor plat dak ofbestaande schoorsteen18USDPAL 13Dakdoorvoer - Aluminium voor plat dakof bestaande schoorsteen19USDHC4 13Muurdoorvoer-set, L = 475 mm(horizontaal (inkortbaar)), incl. 20USKB 13 : Klemband snelsluiting21USAB 13 : Afdekband, schroefsluiting23USMB 13Muur(bevestigings)beugel, verstelbaar23USEB 13Montagebeugel24USCP 13Set dakbeschotplaten / Brandseparatieplaten /Centreerplaten44Installatievoorschrift

Bellfi resNederlandsTEK.NR.24ONTOPART. /BESTELNR.USDQ 13OMSCHRIJVINGDakondersteuning25USSAN 13Saneringsset25USSAN1 13Bovenzijde saneringsset25USSAN2 13Onderzijde saneringsset28USKBS 13Klemband, schroefsluitingUSI 13Concentrische pijp met inspectieluik,L = 250 mm34USEM 13Concentrische pijp met meetopening,L = 150 mmInstallatievoorschrift45

Bellfi resNederlandsTEK.NR.35ONTOPART. /BESTELNR.USBI 13OMSCHRIJVINGConcentrische bocht 90° met inspectieluikUSR 13Rozet glad Ø200 mmUSMPG 13Muurplaat groot Ø200 mm,350 mmASAH 13AfstandhouderUSVG 13 10Concentrisch verloop Ø130-Ø200 mmØ100-Ø150 mm• De gesloten gastoestellen zijn in combinatie met de in dit instructieboekje vermelde componenten van de genoemde concentrischekanaalsystemen goedgekeurd volgens de Europese CE-norm voorgastoestellen en mogen daarom uitsluitend met deze componentenworden toegepast.• De componenten van de concentrische kanaalsystemen van Bellfi res(M&G systeem), Poujoulat (PGI systeem) en Ontop (Metaloterm USsysteem) mogen niet door elkaar worden toegepast in één installatie.• Controleer of de toe te passen muur- of dakdoorvoer exact overeenkomt met een, die in dit instructieboekje staat vermeld.46Installatievoorschrift

Bellfi resNederlands1.6.3 De gasaansluitingBediening (gasregelblok (en ontvanger)) bevindt zich buiten het toestel (in bedieningsunit):De gasaansluiting bevindt zich op de plaats waar de bedieningsunit wordt ingebouwd.Gebruik als toevoerleiding minimaal een 1/2” G gaspijp met een aansluitkraan.1.6.4 De bedieningsunitDe bedieningsunit met het gasregelblok en ontvanger, bevindt zich, na de inbouw, opmaximaal 50 cm van de linker- of rechterzijde van het toestel.1.6.5 Convectiepakket aansluitingBij montage van een convectiepakket (= convectiemantel en convectieset (1x of 2x))dient men er rekening mee te houden dat op ongeveer 1 meter boven het toestelopeningen worden gemaakt voor de warmelucht-uitblaasroosters.1.7 PLAATSEN VAN HET TOESTELBelangrijk:De haardpartij wordt op een voldoende stevige vloer opgebouwd,die het gewicht van het toestel kan dragen.Zorg voor een vrije ruimte van minimaal 1 cm tussen deonderzijde van het toestel en de vloer.Zorg ervoor dat de vloertemperatuur, onder én voor het toestel,nooit boven de 85°C kan komen!Eventueel hiervoor een temperatuur-beschermplaat (vanonbrandbaar materiaal) op de vloer toepassen.Let op met een vloer gemaakt van een brandbaar materiaal.Min. 1 cmFiguur 15: Minimaal 1 cm ruimte tussen onderzijde toestel en vloerInstallatievoorschrift47

Bellfi resNederlandsPlaats het toestel nooit rechtstreeks tegen de achterwand,maar zorg altijd voor een onbrandbare isolatieplaat, vanminimaal 12 mm dik, met aan beide zijden een vrije ruimte van2 cm, tussen toestel en achterwand. (Totaal + 5 cm.) De achterwand(muur) dient van een onbrandbaar materiaal te zijn.Te allen tijde geldt dat men bij de inbouw geen brandbarematerialen mag toepassen.Ventileer de schouw, door aan de onder-en bovenzijde van deschouw ventilatie-openingen aan te brengen.Bij het plaatsen dient men een open voeg van minimaal 3 mmrondom het toestel te houden; in verband met uitzetting vanhet toestel tijdens het stoken.Het toestel niet isoleren! Alleen aan de bovenzijde en zijkantenkan voor de inbouw een strook witte, ongebonden isolatiewol(hittebestendig tot 1000 o C) van maximaal 15 cm breedteworden geplaatst om de muur/wand te beschermen.Gebruik geen glas- of steenwol, of andere soorten isolatiemateriaal. Deze geven namelijk een zeer penetrante geur.Dit wordt als zeer hinderlijk ervaren. Tevens kunnen zeverkleuring van de kolom veroorzaken.Men mag geen brandbare materialen, zoals bijvoorbeeldgordijnen, in de nabijheid van het toestel toepassen en/ofplaatsen.Minimale veilige afstand: 100 cm.Monteer, indien gewenst, een convectiepakket op het toestel.(Zie hoofdstuk 1.1)Met behulp van een set draagbeugels (accessoire) is het toestel makkelijk te plaatsen.Na plaatsing: draagbeugels verwijderen!48Installatievoorschrift

Bellfi resNederlandsFiguur 16:Toestel ingebouwd in geventileerde schouwHorizontale uitmonding van de rookgasafvoer/verbrandingsluchttoevoervia de muur.Voorzien van de opties/accessoires:• convectiepakket (= convectiemantel en 1x convectieset)• 1x extra convectieset• hoge stelpoten1 Instroomopening (toestel) convectielucht2 Instroomopening (rooster) (schouw) convectielucht3 Natuurlijke convectie in de schouw4 Uitstroomopening (rooster) (schouw) natuurlijke convectielucht5 Uitstroomopening (toestel) convectielucht / Aansluiting convectieset (2x of 4x)6 Uitstroomopening (rooster convectieset) (schouw) convectielucht (2x of 4x)7 -8 Concentrische kanaalaansluiting toestel; Ø130-200 mm voor een horizontalemuuruitmonding9 Horizontale muuruitmonding10 Inbouw-unit met gasregelblok en ontvangerInstallatievoorschrift49

Bellfi resNederlandsFiguur 17:Toestel ingebouwd in geventileerde schouwVerticale uitmonding van de rookgasafvoer/verbrandingsluchttoevoervia het dak.Toepassing zonder convectiepakket1 Instroomopening (toestel) convectielucht2 Instroomopening (rooster) (schouw) convectielucht3 Natuurlijke convectie in de schouw4 Uitstroomopening (rooster) (schouw) convectielucht (2x)5 Concentrische kanaalaansluiting toestel; Ø100-150 mm voor een verticaledakuitmonding6 Concentrisch kanaalsysteem Ø100-150 mm voor een verticale dakuitmonding7 Inbouw-unit met gasregelblok en ontvanger50Installatievoorschrift

Bellfi resNederlandsBij de inbouw van het toestel kan met de stelvoetjes het toestel waterpas worden gesteld.Deze stelvoetjes zijn bereikbaar via de openingen (4x), na het verwijderen van de afdekdopjes,in de hoeken van de bodem van de verbrandingskamer. De bodem van de verbrandingskameris bereikbaar na het verwijderen van de ruit en het rooster rondom debrander (zie hoofdstuk 4). Met behulp van een inbussleutel (nr. 5) kan men het toestel opde gewenste hoogte stellen.Druk de 4 afdekdopjes weer terug in de bodem.- Positie 4 afdekdopjes. - Afdekdopje.- Stelvoetjes gezien vanuit onderzijde - Hoogte instellen met inbussleutel nr. 5.toestel.Installatievoorschrift51

Bellfi resNederlandsPositioneer de gastoevoerleiding zodanig dat deze, na het inzetten/inbouwen van hettoestel, makkelijk gemonteerd kan worden.Omdat de bediening zich buiten het toestel bevindt, moet men de gastoevoer naarde plaats leiden waar de (inbouw)bedieningsunit met het gasregelblok (en ontvanger)komt.Schuif het toestel tot + 5 cm vrij van de achterwand en stel het waterpas. Plaats deonbrandbare isolatieplaat (min. 12 mm) tussen het toestel en achterwand. Het toestelmag niet tegen een brandbare achterwand worden geplaatst.Zet het toestel met 2 keilbouten vast aan de achterwand (muur). Gebruik hiervoor deverstelbare bevestigingsbeugels aan de zijkant van het toestel.- 2x Bevestigingsbeugel.52Installatievoorschrift

Bellfi resNederlands1.7.1 GasaansluitingBelangrijk:Let op dat tijdens het aansluiten het gasregelblok niet wordtverdraaid. Zorg er ook voor dat er geen spanningen op hetgasregelblok en leidingen ontstaan.Toestel met de bediening in aparte (inbouw)bedieningsunit.• Bedieningsunit en leidingen los meegeleverd (bouwpakket)Demonteer eerst de afwerkrand met deurtje van de bedieningsunit. Plaats de apartebedieningsunit met het gasregelblok (en ontvanger) op maximaal 50 cm van het toestel.Afwerkrand metpaneeldeurtje (wit)BedieningsunitFiguur 18: BedieningsunitDe meegeleverde Ø8/(Ø12,4) mm roestvaststalen fl exibele gasleiding aan één zijde,met de aanwezige knelkoppeling, onder de branderplaat bevestigen.De aansluitingen van de hoofdbrander (Ø8 mm roestvaststaal fl exibel), waakvlam(Ø4 mm roestvaststaal flexibel), thermokoppel (thermokoppelonderbreker) en piëzokabelkunnen nu gemaakt worden met het gasregelblok in de bedieningsunit. Bijafstandsbediening wordt de piëzo-kabel, de 8-polige kabel en de twee thermokoppelkabelsaangesloten op de ontvanger (zie fi guur 19 en Hoofdstuk 5: Elektrisch schema).Belangrijk:Thermokoppelaansluiting (en thermokoppelonderbreker) met dehand in het gasregelblok schroeven. Hierna met een steeksleutelvoorzichtig nog een halve slag vast draaien. Zie figuur 19, 20 enhoofdstuk 5.Installatievoorschrift53

Bellfi resNederlandsAfstandsbedieningGasregelblok en ontvanger in bedieningsunit1 Gasregelblok2 Gastoevoer-aansluiting 3/8” - Ø12 mm knel3 Branderleiding-aansluiting Ø8 mm knel4 Thermokoppel-aansluiting M 10x1 mm5 Waakvlamleiding-aansluiting Ø4 mm knel6 Ontvanger7 Piëzo kabel aansluitingFiguur 19: Afstandsbediening: Gasregelblok en ontvanger in bedieningsunitBelangrijk:Controleer, na montage,alle knelverbindingenop lekkage !54Installatievoorschrift

Bellfi resNederlandsAfstandsbedieningOp onderstaande foto is te zien hoe de leidingen in een afstandbediend gasregelblokmoeten worden gemonteerd.Maximaal-instelschroefWaakvlam instelschroef(met kleine schroevendraaier)MotorknopBedieningsknop(Tab 2,8 x 0,8 mm)Aansluiting piezo-kabel(Bij handbediening)Zij-aansluitmogelijkheidgastoevoerZij-aansluitmogelijkheidnaar branderVoordruk meetpuntBranderdruk meetpuntAchter-aansluitmogelijkheidnaar branderAansluiting thermokoppel(onderbreker)Minimaal-schroefAchter-aansluitmogelijkheidgastoevoerFiguur 20: Gasregelblok AfstandsbedieningInstallatievoorschrift55

Bellfi resNederlandsBedieningsknop(Afstandsbediening↔Handbediening)MotorknopPiëzo connector(Bij handbediening)MicroswitchPiëzoknop(Bij handbediening)“O I” schakelaarAansluitingwaakvlamleidingAansluiting 8-poligekabel ontvangerFiguur 21: Gasregelblok afstandsbedieningToestel met de bediening in aparte (inbouw)bedieningsunit.• Gasregelblok en leidingen voor-gemonteerd meegeleverd.Maak eerst de beugel met het gasregelblok los van het toestel.Plaats de aparte bedieningsunit op maximaal 50 cm van het toestel.Plaats de ontvanger boven in de bedieningsunit. Maak op de ontvanger de aansluitingenvan de piëzo-kabel, de 8-polige kabel en de twee thermokoppel-kabels (zie Hoofdstuk 5:Elektrisch schema).Verplaats voorzichtig de beugel met het gasregelblok en leidingen naarde bedieningsunit. Monteer de beugel onderin de bedieningsunit.Let op dat hierbij geen leidingen beschadigen of dat knelkoppelingenlos raken. Knelkoppelingen nadien op lekkage controleren.Algemeen:Zorg ervoor dat alle leidingen, kabels e.d., via een makkelijk te bereiken loze ruimte ofeen hittebestendige pijp van minimaal Ø50 mm, van het toestel naar de bedieningsunitlopen.Tijdens de verdere inbouw van de bedieningsunit, gasregelblok en alle leidingen goedbeschermen tegen cement e.d.Belangrijk:Cement en kalk kunnen de leidingen aantasten.Hierdoor kunnen gaslekkages ontstaan.56Installatievoorschrift

Bellfi resNederlands1.7.2 Aansluiting concentrisch kanalensysteemMonteer het concentrische kanalensysteem volgens een van de voorbeelden inparagraaf 1.6.1, figuur 4 tot en met 14.Let op dat de aansluitingen volledig gasdicht zijn.1.7.3 Inbouwen van het toestelNeem het front van de romp af. (Zie Hoofdstuk 4: DEMONTEREN / MONTEREN VANDE RUIT.) Bepaal de plaatsen voor de ventilatie-openingen (roosters, onder en boven inde schouw) en, indien van toepassing, de warme lucht-uitblaasroosters van het convectiepakket.Het metselwerk dient rond de haard opgetrokken te worden. In verband met uitzettingvan de haard tijdens het stoken: minimaal 3 mm speling aan weerszijden van het toestelhouden. Niet verder metselen dan tot de hoekijzers / beugels (houdt tevens rekeningmet dikte stucwerk!).Tijdens het inbouwen en stucadoren de haard niet metplakband afplakken.Plakband kan namelijk de lak van de haard beschadigen.Sluit, indien van toepassing, het convectiepakket aan.Het optioneel meegeleverde boezemijzer dient om het metselwerk boven de haardop te metselen. Het boezemijzer moet links en rechts op het metselwerk rusten zodatvervolgens omhoog gemetseld kan worden. Het metselwerk mag dus niet op de haardgeplaatst worden, maar moet ongeveer 3 mm vrijgehouden worden in verband met hetgewicht.Bij toepassing van andere materialen, zoals natuursteen of hittebestendige platen, dientu de instructies van uw leverancier te volgen.Na de afwerking van de schouw kan de afwerkrand met paneeldeurtje op de bedieningsunitworden gemonteerd.Na inbouw in een nieuwe schouw en/of toepassing van nieuw stucwerk kan hettoestel pas na circa 4 weken voor het eerst worden gestookt.Installatievoorschrift57

Bellfi resNederlands1.7.4 Controle gasaansluitingenControleer na het aansluiten van de gastoevoerleiding alle aansluitingen op gasdichtheidm.b.v. zeepwater of een lekzoeker.1.7.5 Plaatsen van de keramische stammenset of marmersplitHet toestel kan worden geleverd met:• Keramische stammenset + embers• Marmersplit wit (kleine, witte marmer steentjes)• Marmersplit grijs (kleine, grijze marmer steentjes)Belangrijk : • Plaats de spaanders/embers/vermiculite korrels/stammenset ofmarmersplit, nauwgezet op en rondom de hoofdbrander volgensde voorschriften in dit hoofdstuk vermeld.• Plaats geen spaanders/embers/vermiculite korrels/stammensetof marmersplit tegen de waakvlambrander. Preventief isdaarom (vóór de waakvlam) de hoofdbrander voorzien van eenwaakvlambeugel. Verwijder deze beugel nooit! Zorg ervoor datde waakvlam te allen tijde vrij over de hoofdbrander kan branden.Alleen dan is een goede ontsteking van de hoofdbrandergewaarborgd. Het niet houden aan deze voorschriften kan toteen gevaarlijke situatie leiden.• Zorg dat alle branderopeningen altijd vrij blijven!• Het branderbed (met de spaanders/embers/vermiculite korrels)en de opbouw van de stammen of marmersplit mag nietworden gewijzigd.• Gebruik alleen wat meegeleverd is! Dit is namelijk gekeurd en dehoeveelheid is afgemeten naar gelang het toestel.• Vervangingsonderdelen, inclusief het keramisch matje, zijnverkrijgbaar bij uw dealer.• Plaatsing mag uitsluitend door een bevoegd persoon uitgevoerdworden.Verwijder de ruit van het toestel volgens de voorschriften in Hoofdstuk 4;DEMONTEREN / MONTEREN VAN DE RUIT.58Installatievoorschrift

Bellfi resNederlands1.7.5.1 Keramische stammenset + spaanders + embers + vermiculite korrels1 Leg de keramische mat op de brander, zodanig dat de gaten in de mat, in één lijnliggen met de brander openingen.2 Haal de embers voorzichtig uit de verpakking en leg deze gelijkmatig op debrandermat en het rooster rondom de brander.3 Strooi de vermiculite korrels (50 gram) gelijkmatig op de brander.Installatievoorschrift59

Bellfi resNederlandsLet op ! : • Kleine embers en ember-gruis niet op de brander strooien.De brander kan hierdoor verstopt raken.• Geen embers en vermiculite korrels nabij de waakvlambrander.• Belangrijk: zorg ervoor dat alle branderopeningen vrij blijven !!Branderopeningen die niet open zijn kunnen tot een gevaarlijkesituatie leiden.4 Plaats de stammen op de brander:ToestelAardgas-branderzie fi guur:Propaan / Butaan-branderzie fi guur:Derby Small 3 22 23Branderopeningen vrijhouden !!!5 Plaats de houtspaanders rondom de brander.60Installatievoorschrift

Bellfi resNederlandsHoutstammen:Stam nr. Stam nr. Stam nr. Stam nr. Stam nr. Stam nr. Stam nr. Stam nr. Installatievoorschrift61

Bellfi resNederlandsGeen embers nabij waakvlambranderBrandergaten vrijhouden!Figuur 22: Houtset Derby Small 3Opstelling aardgasbranderGeen embers nabij waakvlambranderBrandergaten vrijhouden!Figuur 23: Houtset Derby Small 3Opstelling propaan/butaanbrander62Installatievoorschrift

Bellfi resNederlands1.7.5.2 Marmersplit1 Leg de keramische mat op de brander, zodanig dat de gaten in de mat, in één lijnliggen met de brander openingen.2 Verdeel de kleine keitjes over het gehele branderbed. (Brander en rooster rondombrander.) Zorg dat de waakvlam vrij blijft liggen.Derby Small 3 : zie figuur 25BranderopeningenvrijhoudenBELANGRIJK: Open ruimte, zodat de waakvlam vrijover de hoofdbrander kan brandenFiguur 24: Marmersplit-set aardgas- en propaan/butaan-branderInstallatievoorschrift63

Bellfi resNederlandsAlle branderopeningenvrij houden vanmarmersplit!Geen marmersplit nabijwaakvlambranderBrandergaten vrijhouden!Figuur 25: Marmersplit Derby Small 3Opstelling aardgas- en propaan/butaanbranderBelangrijk: • Leg géén marmersplit voor de waakvlam.De waakvlam moet vrij over de brander kunnen branden.• Branderopeningen vrijhouden.Alleen dan is een goede ontsteking van de brander gegarandeerd.Nadat de houtstammen / marmersplit geplaatst zijn, de ruit weer terug monteren op hettoestel volgens de voorschriften in Hoofdstuk 4: DEMONTEREN / MONTEREN VAN DERUIT.1.7.6 Montage stuwAfhankelijk van de lengte en vorm van het concentrische kanalensysteem en deuitmondingsconstructie dient men, indien aangegeven, zonodig een stuwplaatje meteen bepaalde breedte: B, in het plafond van de verbrandingskamer, te monteren.Zie hiervoor de opstellingsmogelijkheden, vermeld in fi guur 4 tot en met 14.64Installatievoorschrift

Bellfi resNederlandsBelangrijk:Zorg ervoor dat de juiste stuw gemonteerd wordt.De juiste stuw zal het toestel, het meest optimalerendement, vlambeeld en verbranding geven.Montage van een foutieve stuw kan storingen aanhet toestel veroorzaken.MontagestuwplaatjeFiguur 26: Positioneren stuwplaatjeInstallatievoorschrift65

Bellfi resNederlandsDe volgende stuwen worden bij elk toestel meegeleverd:Concentrische kanaalaansluiting toestel[Ø130 - 200 mm] [Ø100 - 150 mm]Stuwplaatje: Muuruitmonding DakuitmondingBreedte: - B = 30 mmBreedte: B = 40 mm B = 40 mmBreedte: B = 50 mm B = 50 mmBreedte: B = 65 mm B = 65 mmBreedte: B = 80 mm -1.7.7 Controle toestel na installatieNa de installatie dient de installateur het vlambeeld van het toestel visueel tecontroleren; Na het ontsteken heeft men korte blauw/gele vlammen. Deze vlammenworden hierna steeds langer en geler van kleur. Als alle vlammen geel zijn, is het toestelop temperatuur.HET TOESTEL IS NU GEREED VOOR GEBRUIK66Installatievoorschrift

Bellfi resNederlands2 ONDERHOUD2.1 JAARLIJKS ONDERHOUDHet is noodzakelijk dat het toestel, het completeconcentrische kanalensysteem (waar mogelijk) ende uitmonding jaarlijks door een erkend gasvakman/installateur worden gereinigd en gecontroleerd.De veilige werking van het toestel blijft hierdoorgewaarborgd.Het onderhoud bestaat uit de volgende punten:• Verwijder eerst de embers, vermiculite korrels, stammenset of kiezels van dehoofdbrander en reinig deze voorzichtig met een zachte borstel.• Reinig en controleer (visueel) de hoofdbrander, waakvlam, verbrandingskamer,rookgasafvoer en verbrandingslucht-toevoer. Stofaanslag kan met behulp van eenstofzuiger worden verwijderd.• Het glas, aan de binnenzijde van het toestel, schoonmaken met een glasreiniger ofkeramische kookplaatreiniger. Dit geldt ook voor de zwarte spiegel-achterwand en-zijpanelen, indien het toestel daarmee is uitgevoerd.• Na het reinigen;Plaats de embers, vermiculite korrels, stammenset, of kiezels nauwgezet terugop en rondom de hoofdbrander volgens de installatievoorschriften in ditinstructieboekje.Plaats geen embers, vermiculite korrels, houtstammen of kiezels tegende waakvlam-brander. Zorg ervoor dat de waakvlam te allen tijde vrij overde hoofdbrander kan branden. Alleen dan is een goede ontsteking van dehoofdbrander gewaarborgd. Het niet houden aan deze voorschriften kan toteen gevaarlijke situatie leiden.• Controleer het gas-, rookgasafvoer- en verbrandingsluchttoevoer-traject op dichtheid.• Controleer de juiste werking van het gasregelblok, thermokoppelcircuit en hetontsteken van de hoofdbrander.• Controleer de voordruk (als het toestel uit staat en ook als deze in maximale standbrandt) en de branderdruk.• Controleer het complete concentrische kanalensysteem inclusief de uitmondingsconstructie.Een camera kan hiervoor worden gebruikt om de gehele lengte van de rookgasafvoeren de verbrandingslucht-toevoer te inspecteren.Ga ook na of alle verbindingen nog goed zijn.Installatievoorschrift67

Bellfi resNederlands3 STORINGEN3.1 MOGELIJKE OORZAKENMogelijke oorzaken dat het toestel uitgaat kunnen zijn:• Wanneer het concentrische kanalensysteem niet volgens één van de voorbeeldenin Hoofdstuk 1.6 is gemonteerd.• Een verkeerd stuwplaatje is gemonteerd.• Waakvlam dooft, als de rookgassen niet of onvoldoende worden afgevoerd.• Waakvlam is vervuild of defect.• Onvoldoende gasdruk.• (Interne) lekkage van het concentrische kanalensysteem.• Spanning van thermokoppel is te laag. Dit wordt meestal veroorzaakt doordat detip van het thermokoppel onvoldoende wordt verwarmd door de waakvlam.• Vervuiling van elektrische contacten in het thermo elektrische systeem; o.a.aansluiting thermokoppel.• Batterijen in ontvanger of handzender zijn leeg.3.2 BEVEILIGINGEN VAN HET TOESTEL3.2.1 Thermo-elektrische waakvlambeveiligingHet toestel is beveiligd door middel van een thermo-elektrische waakvlambeveiligingter voorkoming van het onvoorzien uitstromen van gas uit de hoofdbrander.3.2.2 OverdrukveiligheidssysteemHet toestel is voorzien van een gepatenteerd overdrukveiligheidssysteem waarbij dedeur, een eventueel ontstane overdruk, gecontroleerd zal afvoeren. Hierbij kantelt dedeur, door middel van een veersysteem, enkele centimeters, kort naar voren. Hierbijkan een luid geluid ontstaan.De maximale kanteling van de deur wordt begrenst door een veiligheidsstrip.Mocht een overdruksituatie zijn voorgekomen dan dient het toestel door de installateurvolledig nagekeken te worden.68Installatievoorschrift

Bellfi resNederlands4 DEMONTEREN / MONTEREN VAN DE RUIT4.1 DERBY SMALL 3 FLOATING FRAMEDemontage van de ruit:- Derby Small 3 - Gebruik voor het openen van het frameFloating Frameen ruit de meegeleverde haak (zie foto).Let op ! :Tijdens en na het los maken vanhet frame, deze met de handtegen houden zodat hetniet naar voren kan vallen!- Trek met de haak, middenboven,de dunne, metalen veer-stripvan het nokje van het frame af.Installatievoorschrift69

Bellfi resNederlandsnok (midden)- Detail van de nok (midden). - Leg karton op de schouw, onder hetframe. Hiermee voorkomt menbeschadigingen.- Demonteer de veiligheidsstrip van het frame.70Installatievoorschrift

Bellfi resNederlands- Voorzichtig het frame en de ruit aan de - Pak het frame en de ruit samengeklemdbovenzijde naar voren laten kantelen. vast en trek deze omhoog.Let op ! : Frame en ruit zijn tweelosse delen !- Frame en ruit zijn nu van het toestel verwijderd.Montage van de ruit:De montage van de ruit gebeurt in omgekeerde volgorde.Belangrijk:• Controleer of het frame, aan de onderzijde, goed in de 2 gaten van het front isgepositioneerd.• Controleer of het frame, in het midden van het front is geplaatst.• Controleer of de veiligheidsstrip goed aan de bovenzijde van het frame (midden) isbevestigd.• Het frame en ruit moet rondom goed aansluiten op de rand van de verbrandingskamer.• Controleer of de veer-strip aan de bovenzijde, goed op zijn plaats blijft zitten.Installatievoorschrift71

Bellfi resNederlands4.2 DERBY SMALL 3 HIDDEN DOORDemontage van de ruit:- Derby Small 3 Hidden Door.- Gebruik voor het openen van het frame(inclusief ruit) de meegeleverde haak.- Trek met de haak het frame aan de bovenzijde naar voren en houdt het frame vast.72Installatievoorschrift

Bellfi resNederlands- Trek met de haak, midden-boven, de dunne, metalen veer-strip van het nokjevan het frame af.- Demonteer de veiligheidsstrip van het frame.Let op ! :Tijdens en na het los maken van het frame,deze met de hand tegen houden zodat hetniet naar voren kan vallen!Installatievoorschrift73

Bellfi resNederlands- Voorzichtig het frame, inclusief ruit, aande bovenzijde naar voren laten kantelen.Voorkom beschadigingen door karton opde schouw, onder het frame te leggen.Trek het frame omhoog en verwijder hetvan het toestel.Montage van de ruit:De montage van de ruit gebeurt in omgekeerde volgorde.Belangrijk:• Controleer of het frame, aan de onderzijde, goed in de 2 gaten van het front isgepositioneerd.• Controleer of het frame, in het midden van het front is geplaatst.• Controleer of de veiligheidsstrip goed aan de bovenzijde van het frame isbevestigd.• Het frame en ruit moet rondom goed aansluiten op de rand van de verbrandingskamer.• Controleer of de veer-strip aan de bovenzijde, goed op zijn plaats blijft zitten.74Installatievoorschrift

Bellfi resNederlands5 ELEKTRISCH SCHEMABedieningsknopMotorknopGasregelblokThermo -koppelonderbreker“rood”“zwart”“O I” schakelaar8 polige kabelkabel 2kabel 1ThermokoppelOnsteek(piëzo)kabelAntenne“geel”“rood”SPARKOntvangerSWTCSPARKPilotON/OFF SwitchThermocurrentinterrupter BlockSWTCMAGRMOSWpanelBatterijhouder4 AA Batterijen“Reset” knopInstallatievoorschrift75

Bellfi resNederlands6 AFMETINGEN6.1 DERBY SMALL 36.1.1 DERBY SMALL 3 - Hidden Door76Installatievoorschrift

Bellfi resNederlands6.1.2 DERBY SMALL 3 - Floating FrameInstallatievoorschrift77

Bellfi resNederlands6.2 DERBY SMALL 3 Voorzien van de opties: - Convectiemantel- Hoge stelpoten6.2.1 DERBY SMALL 3 - Hidden Door* Met de hoge stelpoten (accessoire) kan het toestel tot 350 mm boven de vloer worden geplaatst.78Installatievoorschrift

Bellfi resNederlands6.2.2 DERBY SMALL 3 - Floating Frame* Met de hoge stelpoten (accessoire) kan het toestel tot 350 mm boven de vloer worden geplaatst.Installatievoorschrift79

Bellfi resNederlandsBEDIENINGSUNIT80Installatievoorschrift

Bellfi resNederlands7 TECHNISCHE GEGEVENS EN VOORSCHRIFTENNationale installatie voorschriften:Nederland: Het “Bouwbesluit” NEN 1078 (GAVO) (gas)NEN 1010 (electriciteit)België: NBN D 51-003 : Voorschriften gas installaties.AREI :Algemeen Reglement op de Elektrische InstallatiesModel : DERBY SMALL 3Land : NL; Nederland : BE; België : NL; Nederland / BE; BelgiëProduct identifi catie nr. : 0063CM3684 : 0063CM3684 : 0063CM3684Toestel type vlgs. CE-norm : C 11/ C 31/ C 31S: C 11/ C 31/ C 31S: C 11/ C 31/ C 31SToestel categorie: I 2Laardgas G25 : I 2E+aardgas G20/G25 : I 3B/Pbutaan/propaan G30/G31Nom. belasting (bovenwaarde) : 9,8 kW : 10,7 kW : G30 - 10,4 kWG31 - 8,8 kWNom. vermogen (max.) : 7,5 kW : 8,2 kW : 6,8 - 8,0 kWRendementsklasse : 1 (85%) : 1 (85%) : 1 (85%)NOx-klasse : 5 : 5 : 5Gasverbruik (max.) : 1,08 m 3 /hr. s : G20 - 1,03 m3 /hr.s: G30 - 810 gr/hr.G25 - 1,08 m 3 /hr. sG31 - 670 gr/hr.Aansluitdruk : 25,0 mbar : G20 - 20,0 mbar : Nederland: 30 mbarG25 - 25,0 mbar België: 37 mbarBranderdruk (max.) Warm : 14,0 mbar(*) : G20 - 11,2 mbar(*) : 29,0 mbarG25 - 14,0 mbar(*)Branderdruk (max.) Koud : 13,0 mbar(**) : G20 - 10,2 mbar(**) : 29,0 mbarG25 - 13,0 mbar(**)Branderdruk (min.) : 2,0 mbar : 2,0 mbar : 5,0 mbarPrimaire beluchting brander : 1x Ø12,0 mm : 1x Ø18,0 mm : 2x Ø20,0 mmGasregelblok (afstandsbediening) : Mertik GV 60 : Mertik GV 60Hoofdbrander : IGP 626x140 mm aardgas : IGP 636x140 mm propaanInspuiter hoofdbrander : nr. 290 : nr. 18 / 280(= 1x Ø2,90 mm) (= 7x Ø0,62 mm)Waakvlambrander : SIT 0.145.019 : SIT 0.145.019Inspuiter waakvlam : nr. 36 (SIT 0.977.091) : nr. 23 (SIT 0.977.150)Gasaansluiting : 3/8” G / Ø12 mm : 3/8” G / Ø12 mmConcentrisch kanalensysteem aansluiting : Ø100 mm - Ø150 mm of : Ø100 mm - Ø150 mm ofØ130 mm - Ø200 mm Ø130 mm - Ø200 mmInstallatievoorschrift81
