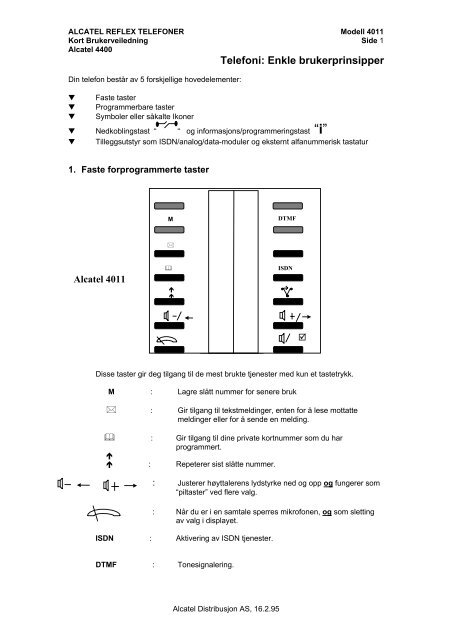

ALCATEL REFLEX TELEFONER Modell 4011

Kort Brukerveiledning Side 1

Alcatel 4400

Telefoni: Enkle brukerprinsipper

Din telefon består av 5 forskjellige hovedelementer:

▼ Faste taster

▼ Programmerbare taster

▼ Symboler eller såkalte Ikoner

▼ Nedkoblingstast “ “ og informasjons/programmeringstast “i”

▼ Tilleggsutstyr som ISDN/analog/data-moduler og eksternt alfanummerisk tastatur

1. Faste forprogrammerte taster

Alcatel 4011

M DTMF

ISDN





Disse taster gir deg tilgang til de mest brukte tjenester med kun et tastetrykk.

M : Lagre slått nummer for senere bruk

: Gir tilgang til tekstmeldinger, enten for å lese mottatte

meldinger eller for å sende en melding.

: Gir tilgang til dine private kortnummer som du har

programmert.



: Repeterer sist slåtte nummer.

: Justerer høyttalerens lydstyrke ned og opp og fungerer som

“piltaster” ved flere valg.

: Når du er i en samtale sperres mikrofonen, og som sletting

av valg i displayet.

ISDN : Aktivering av ISDN tjenester.

DTMF : Tonesignalering.



Alcatel Distribusjon AS, 16.2.95





: Viderekopling av samtaler og anrop

: Aktivering av medlytt i høyttaleren og som bekreft ved valg av

tjenester i displayet

2. Programmerbare taster

Alle taster som ikke er faste (ref. forrige avsnitt) er programmerbare.

Programmerbare taster kan ha forskjellige funksjoner :

▼ Tilgang til eksterne bylinjer eller interne abonnenter

▼ Direkte anrop til interne eller eksterne abonnenter

▼ Tjenester (f.eks. innhente nattklokke, gruppeanrop, aktivering av fraværsmelding

etc.)

Merk: Tjenester er også tilgjengelig ved å benytte koder ( * og # ) på tastaturet (se

nummerplan). Hver tjeneste blir fulgt av enten “akseptert tone” eller “avvist tone”.

3. Ikoner

Ved siden av hver av de faste og programmerbare taster befinner det seg et lite

display-felt som viser symboler som kalles “Ikoner”. Ikonene gir deg informasjon om

tilstanden på linjen som tasten representerer :

▼ Informasjon om en samtale :

Innkommende anrop (symbol blinker)

Samtale er i gang (på din telefon)

Samtale er satt på felles hold eller satt på privat hold.

▼ Informasjon om en tjeneste programmert på tast

Symbol på

Symbol av

Symbol blinker

Tjeneste er aktivert

Trykk tast for å utføre tjenesten

Internabonnent eller ekstern linje er opptatt når tasten

overvåker disse






4. Avbryte/slutt og informasjonstast

▼ Med slutt - tasten kan du avslutte en samtale.

▼ Med “ i “ tasten kan du starte programmering modus.

5. Tilleggsutstyr

▼ Tilleggs- tastmoduler med 20 eller 40 taster.

Tastene på disse moduler har identisk virkemåte som de programmerbare

tastene på selve apparatet.

6. Display og tilhørende funksjonstaster

Din Alcatel 4011 har et display med en tekstlinje.Denne linjen kan utvidet med en

ekstra tekstside. Med tastene og kan du gå til neste eller

forrige display-side Den første linjen i displayet viser aktuell status for apparatet,

f.eks. dato og klokkeslett hvis apparatet er ledig, navn eller telefonnummer til

samtalepartner etc.

Forklaring til tjenestelisten :

: Fast forprogrammert tast

( * ) : Fast tast som kan programmeres

Linjetast

: Betyr enten internlinje eller bylinje





Tjeneste Forklaring Betjening

Å GJØRE ANROP

Eksternt anrop Ringe til en ekstern abonnent

Alcatel Distribusjon AS, 16.2.95

Tast siffer 0 , deretter bynummer.

Internt anrop Ringe til en intern abonnent Tast intern nummer.

Individuelle kortnummer Internt eller eksternt anrop med

individuell programmerte

kortnummer (12 nummer)

Programmering av

individuelle kortnummer

Repetisjon av siste slåtte

nummer

Tilbakeringing siste

interne anroper

Tonesignalering

(Kontofon,offentlig

personsøker)

Legge inn intern- eller

bynummer i privat

kortnummerliste.

Ringe til siste internabonnent

som har ringt uten å fått svar.

Informasjonen om siste anroper

mistes når det etableres en

annen samtale.

Sending av toner (DTMF) i

samtalefase ved ekstern

abonnent.

Anrop til ekspedient Anrop til ekspedienter eller en

bestemt ekspedient

( 0 til 9

deretter kortnummer).

, #

og * ).

Se kap 7. “Programmering av kortnummerliste”.





9

Tast * 6 #

. Navnet til siste anroper

vises i displayet. Anropet utføres ved å taste

“Lagre” tasten eller etter en gitt tid.

deretter

toner.

Tast 9

eller 7 nummertastatur sender

Prosjektanrop Debiterer et eksternt anrop til en

spesifisert konto Tast * 7 4 * og sakskoden. Gjør så

anropet på vanlig måte. Tjenesten kan også

aktiveres etter at samtalen er aktivert på samme

måte.

Spørreanrop Hvis du allerede er i en samtale

kan du gjøre et nytt anrop og

den første samtalen settes

automatisk i “hold”

Kansellere spørreanrop

og gå tilbale til 1. samtale

Tast ønsket internnummer.

Når 1 trykkes, er du automatisk tilbake til den

1.samtalen

Veksling Veksle mellom to samtaler Etter spørreanrop er gjort, veksler du mellom

samtalene ved å taste 2

. Den andre samtalen

blir automatisk satt i “hold”

Konferanse Kommunikasjon mellom 3

abonnenter

Overføring etter

spørreanrop

(*) eller tast 3

Kople en abonnent til en annen Utfør dobbel anrop. Legg på røret

Automatisk tilbakering Når du ringer til en opptatt/ledig

internabonnent kan du aktivere

autom.tilbakering når

abonnenten blir ledig

Annullere tilbakeanrop Dersom det er lagt inn

tilbakeanrop på ditt apparat,

lyser diode ved . Dette

tilbakeanropet kan annullere.

Priv.kat

DTMF

Utfør internanrop. Når du hører opptatt-tone trykk

på

tast (*) eller 5

Hvis du vil oppheve automatisk tilbakering,

#

tast

5 #





Innlytting

Når du ringer til en opptatt

internabonnent kan du (hvis

funksjonen er tillatt) likevel bryte

inn i samtalen.

Intercom anrop Når en internabonnent ikke

svarer kan du aktivere intercom

på vedkommendes apparat


Utfør internanrop. Når du hører opptattone tast

(*) eller 4

Tast (*)

Å MOTTA ANROP

Motta et anrop På 1. linje i display kan du se

hvem som ringer (nummer

ELLER navn)

Overføring av anrop Overføring av anrop til et annet

apparat når apparatet ringer.

Anrop venter,

konsultasjon av anrop

som venter

Sjekke et innkommende anrop

mens du allerede er i en samtale

.

Løft av røret.

Uten å ta av røret, slå numret til apparatet som det

skal vidrekoples til. Er dette opptatt, vil det

opprinnelige apparat fortsette å ringe.

(*) eller * 2 * .

Retur til første samtale Legg på røret.

Innhenting av anrop Henter inn på et apparat, et

anrop som kommer på et annet

apparat.

Hvis apparatet tilhører din

gruppe.

Hvis ikke apparat tilhører din

gruppe.

Ubestemt nattsvar (for å svare et

generelt anrop på et annet

apparat i redusert nattstilling)

Tast * 8 2 #

Tast * 8 2 * , så numret på apparatet

som ringer.

Tast * 8 #

Beskyttelse mot innlytting Midlertidig beskyttelse mot

innlytting under en samtale. Tast * 7 6 * . Gjør så anropet på

vanlig måte. Beskyttelsen forsvinner når røret

legges på.

DU FORLATER TELEFONEN

Viderekopling Du kan viderekople telefonen din

til en intern eller ekstern

abonnent, ekspedienten eller

talepost. Internt kan du også

viderekople til en gruppe.

Direkte viderekopling.

Viderekopling ved ubesvart

anrop.

Viderekopling ved opptatt.

Viderekopling ved ubesvart

anrop og direkte ved opptatt.

Tast * 2 1 * . Tast numret det skal

viderekoples til.






viderekoples til.





Fortsetter neste side

Viderekopling (forts)

“Følg meg”. Denne funksjon

benyttes når du befinner deg ved

et annet internapparat enn ditt

og du vil at anrop til ditt apparat

viderekoples til apparatet hvor

du er nå.

Annulering av alle

viderekoplinger.

Annulering av viderekopling fra

apparat det er viderekoplet til.

Annulering av viderekopling fra

et hvilket som helst apparat i

systemet.


Tast * 2 2 * . Tast nummeret det skal

viderekoples til. Til slutt tastes nummeret det skal

viderekoples fra.

Tast # 2 1 # .

Tast # 2 1 * , slå deretter nummer det

er viderekoplet fra.

Tast # 2 2 * , slå deretter nummer det

er viderekoplet fra.

Ikke forstyrr Apparatet tar ikke imot anrop,

bortsett fra ekspedienten. Tast # 4 8 # , så passordet ditt.

Undersøke tilbakeringing

anrop.

Parkering av anrop

En intern eller ekstern abonnent

har ringt og du har ikke besvart

anropet.

Tilbakeanrop

Se neste melding

Tast samme som ovenfor.

Se forrige melding

Tast “ -/←“

Slette meldinger

Tast “ “.

Noen nyttige apparatfunksjoner

Setter en ekstern abonnent på

hold slik at det kan hentes inn på

et hvilket som helst apparat i

systemet.

Hente inn anropet på et annet

apparat.

Avtaler Du kan programmere en avtale

på telefonen slik at telefonen

begynner

å ringe på ønsket tidspunkt.

Inn/ut-melding av

søkegruppe

Annulering av avtale.

Utmelding

Innmelding

Ikonen tilhørende tasten blinker. Trykk på

og tast “ 1 ”.

Tast “ /”

Tast “ +/→“

Tast * 8 1 * , så nummer på apparatet

anropet skal hentes inn på. Taster du ikke inn noe

nummer vil samtalen sttes på “hold” på ditt apparat

Tast * 8 1 * , så numret på apparatet

hvor anropet er satt på hold.

Tast * 5 5 * , og så to siffer for time og

to for minutter.

Tast # 5 5 # .

Tast * 4 7 # .

Tast # 4 7 # .

Forandring av passord Passordet består av 4 siffer.

Fra fabrikk er passordet 0000. Tast * 7 2 *

Tast så det gamle passordet og så det nye.





Passordbeskyttelse av

apparat

Du kan “låse” telefonen din slik

at

tastene er sperret. Du må

benytte passord. Fra leverandør

er passordet 1515.

Du kan også stenge apparatet

helt av, slik at apparatet hverken

kan gjøre anrop eller ta imot

anrop.


For å låse, tast * 7 1 *

For å åpne tast * 7 1 * og ditt

passord.

For å låse, tast * 7 0 *

For å åpne tast * 7 0 * og ditt

passord.

Bytte ut funksjoner Flytter tjenestene på apparat til

et annet apparat. Tast * 7 3 * . Slå så nummer på

apparat hvor tjenestene det skal byttes til er,

etterfulgt av passordet.




Nummerplan

FUNKSJON KODE

Bylinjeanrop 0

Sentralbordanrop 9

Direkte personsøk *85*

Personsøksvar *84*

Beskyttelse mot innlytting *76*

Talepost *24*

Programmeringsmodus *51*

Gjenta siste slåtte nummer *0#

Annullering av viderekopling #21#

Annullering av viderekopling fra apparatet det er viderekoplet til #21*

Direkte viderekopling *21*

Viderekopling ved opptatt *67*

Viderekopling ved ubesvart anrop *63*

Viderekopling ved opptatt eller ubesvart anrop *62*

Ikke forstyr #48#

Viderekopling til personsøker

Selektiv viderekopling

Viderekopling av gruppenummer

Innmelding i søkegruppe *47#

Utmelding fra søkergruppe #47#

Aktivering av «Følg meg» *22*

Annulering av «Følg meg» #22*

Tilbakeringing siste interne anroper *96#

Konsultering av tilbakeringing liste

Annulering av automatisk forespørsel om tilbakeringing #5#

Parkering av anrop *81*

Innhenting av parkert anrop *81*

Innhenting av anrop fra annet apparat *82*

Innhenting av søkegruppeanrop *82#

Felles kortnummer **+ kode(000 - 999)

Privat kortnummer *#+ kode(0-9,*,#)

Programmering av privat kortnummerliste *51*

Veksling mellom samtaler 2

Annulering av spørreanrop 1

Konferanse 3

Innlytting ved opptatt 4

Automatisk forespørsel om tilbakeringing 5

Konsultasjon av anrop på hold *2*

Forandring av passord *72*

Låsing av apparat *70*

Låsing av nummertastatur *71*

Bytte ut funksjoner (fra et apparat til et annet) *73*

Telleskrittmåler *75#

Konsultering av innkommende beskjeder *66*

Avtale *55*

Annullering av avtale #55#

Språk *86*

Prosjektanrop *74*

Svar i nattstilling *8#

DTMF signalering 7





Programmering av kortnummerliste

7. Programmering av kortnummerliste.

Trykk tasten “i“. Du ser i displayet:

Apparatet er i guidemode>

Tast for å se neste side i displayet ( viser forrige side).

Du ser i displayet:

Konsult=1 Prog=2

Tast “2” for å komme i programmeringsmodus.


Programmeringsmode>

Tast for å se neste side.


Tast=1 Kortnr=2

Tast=1: Velg “1” for å legge et internt eller eksternt nummer på en av de programmerbare

tastene.

Kortnr=2: Velg “2” for å legge inn et vanlig kortnummer på et siffer (0-9, # eller *).

Kortnummer på programmerbar tast

Tast “1”.


Tast nummer:

Tast inn intern- eller bynummeret du vil legge inn. Bekreft med .


Velg tast

Trykk på den programmerbare tasten du du vil legge nummeret på.

Avslutt programmeringen med “ “.

Du kan nå gjøre anropet ved å trykke på den programmerbare tasten.





Programmering av kortnummerliste

Kortnummer på 0-9, * eller # (12 kortnummer)

Tast “2”.


Tast nummer:

Tast inn intern- eller bynummeret du vil legge inn. Bekreft med .

Tast så og deretter lagringsposisjonen (0-9,*,#) du vil legge nummeret på (f.eks “1”).

Avslutt programmeringen med “ “.

Du kan nå gjøre anropet ved å taste og deretter lagringsposisjonen.

Alcatel 4011

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
