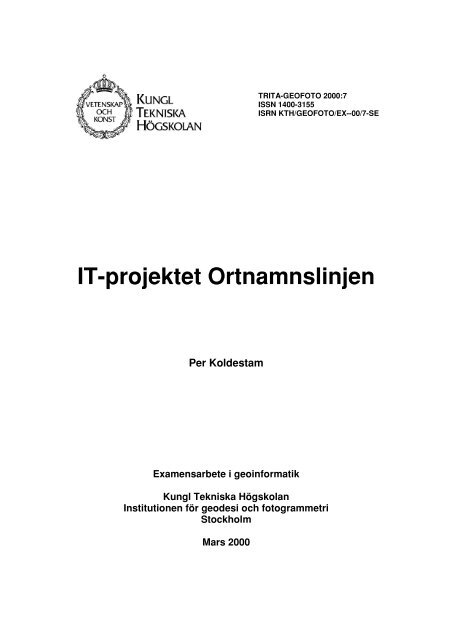

TR<strong>IT</strong>A-GEOFOTO 2000:7<br />
ISSN 1400-3155<br />
ISRN <strong>KTH</strong>/GEOFOTO/EX--00/7-SE<br />
<strong>IT</strong>-<strong>projektet</strong> <strong>Ortnamnslinjen</strong><br />
Per Koldestam<br />
Examensarbete i geoinformatik<br />
Kungl Tekniska Högskolan<br />
Institutionen för geodesi och fotogrammetri<br />
Stockholm<br />
Mars 2000
Universitetsservice US AB<br />
Stockholm 2000<br />
08-790 7400
Innehåll<br />
Innehållsförteckning………………………………………………… 1<br />
Sammanfattning……………………………………………………... 3<br />
Abstract………………………………………………………………. 4<br />
1 Inledning……………………………………………….….. 5<br />
1.1 Bakgrund…………………………………..……..……………..... 5<br />
1.2 Målsättning…………………………………………………..……6<br />
1.3 Utgångsdata…………………………………………………..…... 7<br />
2 Teori…………………………………………………….…. 8<br />
2.1 Ortnamn……………………………………………………...……8<br />
2.2 Internet………………………………………………………...…..11<br />
2.3 HTML……………………………………………………..……… 13<br />
2.4 Hypertext……………………………………………………...….. 15<br />
2.4.1 Hypermedia…………………………………………………………………. 16<br />
2.4.2 Hyperkartor………………………………………………………………….20<br />
2.5 Bildformat……………………………………………………...….21<br />
2.5.1 GIF…………………………………………………………………………... 22<br />
2.5.2 JPEG………………………………………………………………………… 22<br />
2.5.3 Fraktalkomprimerade bilder……………………………………………….24<br />
1<br />
Sida<br />
3 Genomförande……………………………………….…….26<br />
4 Resultat………………………………………………….… 28<br />
5 Slutsatser…………………………………………………...46<br />
Litteraturförteckning……………………………………………..… 47<br />
Appendix…………………………………………………………..…..48
Sammanfattning<br />
Denna rapport redogör för ett examensarbete i geoinformatik i anslutning till <strong>IT</strong><strong>projektet</strong><br />
<strong>Ortnamnslinjen</strong>. Arbetet har resulterat i en prototyp i hypertextformat av<br />
<strong>Ortnamnslinjen</strong> och innehåller förutom information om ortnamn även upplysningar<br />
om kulturminnen och kulturhistoria knuten till några av dessa ortnamn. Förutom<br />
kodning och utvecklingen av hypertextstrukturen har arbetet med prototypen<br />
koncentrerats kring framtagning och utveckling av de hyperkartor som ingår i<br />
prototypen. I hyperkartorna har olika typer av kartor används som det grafiska<br />
elementet och dessa kartors egenskaper har i detta avseende studerats och jämförts.<br />
Prototypen till <strong>Ortnamnslinjen</strong> finns tillgänglig via Internet på webbadressen:<br />
http://www.geomatics.kth.se/~perk/Xjobb/startframe.html och det utgångsdata som<br />
har används till prototypen har hämtats ifrån försöksområdet Valbo socken i<br />
Gästrikland.<br />
Examensarbetet har genomförts vid Institutionen för geodesi och fotogrammetri vid<br />
Kungliga Tekniska Högskolan i Stockholm under året 1999. Handledare för<br />
examensarbetet har varit Docent Hans Hauska, <strong>KTH</strong>.<br />
3
Abstract<br />
This Master of Science Thesis deals with the <strong>IT</strong>-project called ”The Placenames<br />
Information Line” (<strong>Ortnamnslinjen</strong>). This information line is intended to be a source<br />
on the Internet that provides various information about placenames. It will also<br />
include information about ancient monuments and social history connected to these<br />
places.<br />
A prototype of The Placenames Information Line has been constructed and coded in<br />
hypertext format. In this prototype hypermaps will be used as cartographic interface<br />
between the user and the hypermedia documents containing the information. Different<br />
kind of maps have been designed to be used as the graphical element of these<br />
hypermaps.<br />
The web-address to the prototype of The Name of Places Information Line is:<br />
http://www.geomatics.kth.se/~perk/Xjobb/startframe.html and the information that<br />
has been used within the prototype is gathered from the parish of Valbo in<br />
Gästrikland.<br />
4
1 Inledning<br />
Detta examensarbete handlar om <strong>IT</strong>-<strong>projektet</strong> <strong>Ortnamnslinjen</strong>. Arbetet har bedrivits<br />
genom litteraturstudier, hypertextstrukturering, kodning av webbsidor samt<br />
framtagning och utvärdering av de kartor som utgör det kartografiska gränssnittet hos<br />
hyperkartorna.<br />
Examensarbetet består av tre delar, en teoridel, en genomförandedel och en<br />
resultatdel. Teoridelen, som baseras på relevanta litteraturstudier, behandlar dels<br />
ämnet ortnamn där funktionen och den kulturella betydelsen av ortnamn studeras och<br />
dels ämnet webb-teknologi, vilket innefattar ämnesområdena Internet, HTML,<br />
hypertext, hypermedia, hyperkartor och bildformat.<br />
I genomförandedelen beskrivs hur uppbyggnaden av prototypen till <strong>Ortnamnslinjen</strong><br />
genomfördes, dels vad gäller utvecklingen av den enkla hypertextstrukturen och dels<br />
vad gäller framtagningen av det kartmaterial som sedan användes som det<br />
kartografiska gränssnittet hos hyperkartorna.<br />
I resultatdelen redogörs för vad resultatet av arbetet slutligen blev, dels vad gäller<br />
innehållet av hypertextprototypen och dels vad gäller de olika typer av hyperkartor<br />
som togs fram för att användas som det grafiska gränssnittet. Avslutningsvis<br />
presenteras slutsatserna av det genomförda arbetet.<br />
1.1 Bakgrund<br />
<strong>IT</strong>-<strong>projektet</strong> <strong>Ortnamnslinjen</strong> har som syfte att med hjälp av Internet och geografisk<br />
informationsteknik (G<strong>IT</strong>) skapa ett kunskapsnät som ger stöd och råd åt kommunerna<br />
i deras ortnamnsverksamhet. Den ska även kunna användas i skolornas<br />
hembygdsundervisning och finnas tillgänglig för den kulturhistoriskt och ortnamnsintresserade<br />
allmänheten.<br />
Den hembygdsforskning som bedrivs av hembygdsföreningar eller av andra<br />
intresserade skall också kunna dra nytta av <strong>Ortnamnslinjen</strong>. Avsikten är att<br />
<strong>Ortnamnslinjen</strong> bland annat skall kunna ge upplysningar om olika ortnamns ursprung<br />
och betydelse samt information angående intressanta fornlämningar och kulturminnen<br />
i anknytning till dessa orter. Detta skall kunna erhållas via ett interaktivt länkande via<br />
texter och kartbilder.<br />
Ortnamnsverksamheten i kommunerna ställer stora krav på handläggare och<br />
beslutsfattare. Kommunerna sätter namn på kvarter och enligt praxis även namn på<br />
gator, torg, parker och kommundelar. Den mångskiftande användningen av ortnamn<br />
kan göra beslut i ortnamnsärenden svåra att fatta. Olika synpunkter och fakta måste<br />
beaktas. En bra kommunal ortnamnsverksamhet kräver därför kunskap och kompetens<br />
av såväl juridisk, teknisk, språklig och kulturhistorisk karaktär. <strong>Ortnamnslinjen</strong> ska<br />
därför innehålla de råd och regler som ger stöd och ökar kompetensen att hantera<br />
ortnamnsfrågor i kommunerna.<br />
5
Som en integrerad del av ortnamnslinjen kommer skriftserien ”Det Medeltida<br />
Sverige” från Riksantikvarieämbetet att vara. ”Det Medeltida Sverige” är ett historiskt<br />
forskningsprojekt som skall kartlägga den medeltida bebyggelsen i Sverige. Detta<br />
projekt försöker bland annat reda ut vilka byar och gårdar fanns i det medeltida<br />
Sverige, hur fördelningen mellan olika ägargrupper såg ut, hur stora var byarna under<br />
medeltiden och hur stor var den odlade jordens areal. Resultaten av forskningen utges<br />
i denna skriftserie landskapsvis. Hittills har tolv häften utkommit.<br />
Som försöksområde har Valbo socken i Gästrikland valts och de geografiska och<br />
kulturhistoriska data som ska utnyttjas under arbetets gång kommer att hämtas<br />
därifrån.<br />
Initiativtagare och intressenter till <strong>IT</strong>-<strong>projektet</strong> <strong>Ortnamnslinjen</strong> är bland andra<br />
Ortnamnsrådet vid Lantmäteriverket, Länsmuseet i Gävleborg, Ortnamnsarkivet i<br />
Uppsala och Riksantikvarieämbetet.<br />
1.2 Målsättning<br />
Syftet med examensarbetet är att utveckla en prototyp i hypertextformat för <strong>IT</strong><strong>projektet</strong><br />
<strong>Ortnamnslinjen</strong>. Systemet skall vara tillgängligt via Internet och kodningen<br />
kommer därför att ske i HTML och JavaScript. Prototypen skall vara ett exempel på<br />
och visa hur <strong>Ortnamnslinjen</strong> kan se ut och fungera via Internet.<br />
Examensarbetet kommer att bestå dels av utveckling och kodning av prototypens<br />
hypertextstruktur och dels framtagning av de hyperkartor som kommer att utgöra<br />
<strong>Ortnamnslinjen</strong>s kartografiska gränssnittet. Fyra olika typer av kartbilder kommer att<br />
användas för hyperkartorna. Dessa kommer att undersökas och utvärderas med<br />
avseende på deras egenskapers lämplighet för ändamålet.<br />
De olika kartbildstyperna kommer att utgöras av; a) en enkel handritad karta som<br />
även får symbolisera kartor framställda med hjälp av något kartritningsprogram för<br />
datorer (t. ex. AutoKa, Arc/Info och Microstation); b) ett ortofoto med överlagrade<br />
ikoner; c) kartbilder med den gröna kartan som bakgrund och med överlagrade<br />
ikoner; samt d) kartbilder med den gula kartan som bakgrund och med överlagrade<br />
ikoner.<br />
<strong>Ortnamnslinjen</strong> kommer att bestå av två huvudavdelningar. Dels en del som ger<br />
upplysningar om de råd och regler som omger namngivningen av orter och dels en<br />
kulturhistorisk del med information om ortnamn, fornlämningar och kulturhistoria.<br />
Den kulturhistoriska delen kommer att vara geografiskt indelad i socknar. Det<br />
kommer att vara möjligt att via val förflytta sig mellan olika socknar men dock<br />
kommer prototypen endast att innehålla information över försöksområdet Valbo<br />
socken i Gästrikland. Den historiska beskrivningen över Valbo sockens byar och<br />
gårdar som kommer att ingå i <strong>Ortnamnslinjen</strong>s prototyp kommer att vara baserad på<br />
skriftserien ”Det Medeltida Sverige, Gästrikland” från Riksantikvarieämbetet<br />
(Ramqvist 1998).<br />
6
1.3 Utgångsdata<br />
Följande utgångsdata, textfiler och bildfiler, har funnits till förfogande för<br />
examensarbetets genomförande.<br />
Textfiler:<br />
– Brödtext ur ”Det Medeltida Sverige, Gästrikland” (Ramqvist 1998).<br />
– Text med översättning av runinskriptionerna på runstenarna GS11, GS12, GS13<br />
ifrån Valbo socken, Gästrikland.<br />
– Text med förklaringar till sju ortnamn i Valbo socken, Gästrikland. (Alborga,<br />
Allmänninge, Backa, Gavleån, Häcklinge, Hemlingby, Järvsta)<br />
Bildfiler:<br />
– Tre fotografier av runstenarna GS11, GS12, GS13 ifrån Valbo socken, Gästrikland.<br />
Scannade i GIF-format.<br />
– En handritad karta av Folke Hedblom, baserad på historisk information ur<br />
”Det Medeltida Sverige, Gästrikland” (Ramqvist 1998). Scannad i GIF-format.<br />
– Ett svart/vitt ortofoto över östra delen av Valbo socken. Scannad i JPEG-format.<br />
– Gröna kartan, kartblad 13H: (NV, NO, SV, SO), i TIFF-format.<br />
– Gula kartan, kartblad 13H: 43 – 46, 53 – 56, 64 – 66, i TIFF-format, dock har ej<br />
fastighetsskiktet medtagits.<br />
Bildfilerna med de Gröna och Gula kartbladen har hämtats ifrån GSD (Geografiska<br />
sverigedata) och har levererats av Lantmäteriet. Lantmäteriets originalkartor kommer<br />
i en snar framtid att få nya namn. Gröna kartan, som är i skala 1:50000, kommer<br />
framledes att kallas för Terrängkartan och Gula kartan, som är i skala 1:20000,<br />
kommer att kallas för Fastighetskartan.<br />
7
2 Teori<br />
Teoridelen, som baseras på litteraturstudier, behandlar dels ämnet ortnamn där<br />
funktionen och den kulturella betydelsen av ortnamn studeras och dels ämnet webbteknologi,<br />
vilket innefattar ämnesområdena Internet, HTML, hypertext, hypermedia,<br />
hyperkartor och bildformat.<br />
2.1 Ortnamn<br />
Ett ortnamn definieras som ”en under en viss tid och i en viss krets av människor<br />
entydig benämning på en viss geografisk lokalitet”, (ortnamnskommitténs betänkande<br />
SOU 1982:45 s.17). Ortnamnens huvudsyfte är att identifiera och individualisera<br />
lokaliteter som behövs för människans orientering och kommunikation. Behovet av<br />
sådana referenspunkter har funnits lika länge som människan har haft ett språk. Namn<br />
är en del av språket och en del av den mänskliga kulturen. Men namn lever inget eget<br />
liv utan endast genom dem som använder namnen. Om ett namn ej används så dör det<br />
slutligen bort.<br />
Begreppet ortnamn kan delas in i de två kategorierna naturnamn och kulturnamn.<br />
Med naturnamn menas namn på platser som är av naturen skapade, såsom sjöar, åar,<br />
uddar, näs, vattendrag, myrar, mossar, öar, berg, grottor, flyttblock och dylikt. Med<br />
kulturnamn menas namn på platser som skapats eller formats av människan.<br />
Kulturnamnen kan sedan med avseende på objekttypen delas in i fyra olika grupper;<br />
a) bebyggelsenamn; b) ägonamn; c) artefaktnamn; och d) administrativa namn.<br />
I gruppen bebyggelsenamn ingår namn på städer, byar, gårdar, torp och kyrkor,<br />
medan ägonamn är namn på ängar, åkrar, hagar och vretar. Till artefaktnamnen räknas<br />
namn på gator, torg, broar, monument, fornminnen, fyrar, hamnar och dammar. De<br />
administrativa namnen utgörs av namn på länder, landskap, län, härader, kommuner,<br />
kvarter, nationalparker, naturreservat, socknar och församlingar. Den schematiska<br />
uppdelningen av begreppet ortnamn åskådliggörs i figur 1 på sidan 9.<br />
Ortnamn är en viktig och levande del av kulturarvet. Dess viktigaste funktion, vid<br />
sidan av att fylla ett identifieringsbehov, är att ortnamn kan användas som historiskt<br />
källmaterial. Med hjälp att ett ortnamn, dess form och ändelse, kan man ofta sluta sig<br />
till vilken ålder orten har, när platsen först bebyggdes, vilket utseende, karaktär och<br />
topologi naturen som omger orten har samt vilken sorts verksamhet som bedrivits på<br />
denna plats en gång och eventuellt platsens status i forn tid.<br />
Ortnamn kan betraktas som komprimerade texter, som på ett eller annat sätt beskriver<br />
de benämnda lokaliteterna vid benämningstillfället. De allra flesta namn utgår från<br />
neutrala beskrivningar. Ibland sker beskrivningen genom jämförelser och<br />
likhetsassociationer och resulterar i så kallade likhetsnamn. Emellanåt kan namn vara<br />
emotionellt laddade. Namnens emotiva funktion kommer tydligast till uttryck i smekoch<br />
öknamn. Inte minst genom sin känsloladdning kan ortnamn spela en väsentlig roll<br />
i olika slags gruppspråk.<br />
8
Kulturnamn<br />
(platser skapade eller<br />
formade av människan)<br />
Bebyggelsenamn<br />
städer, byar,<br />
gårdar, torp,<br />
kyrkor<br />
Ägonamn<br />
ängar,<br />
åkrar,<br />
hagar,<br />
vretar<br />
Ortnamn<br />
Figur 1. Ortnamnens uppdelning i kategorierna naturnamn och kulturnamn.<br />
För en uttömmande ortnamnstolkning räcker det inte att kunna ange de ingående<br />
elementens betydelse, utan därtill måste deras inbördes relation och deras<br />
verklighetsbakgrund fastställas. Därvid spelar granskningen av de reala, särskilt de<br />
topografiska förhållandena, i den mån de ännu är åtkomliga, en grundläggande roll.<br />
Ortnamnsbildning är som alla kulturella företeelser mer eller mindre modebetingad.<br />
Olika namntypers olika spridning beror dels på att ord och suffix haft olika<br />
utbredning, dels och framför allt på att namnmodet har växlat från område till område.<br />
Under skilda tidsskeenden har exempelvis olika efterleder och suffix varit produktiva.<br />
Med kunskap om detta, tillsammans med annan språklig och historisk kunskap, kan<br />
ett försök till datering av ett ortnamn oftast göras. Ortnamn utgör i de flesta språk det<br />
äldsta språkliga materialet. Därför är ortnamn av betydande intresse för<br />
9<br />
Naturnamn<br />
(platser av<br />
naturen skapade)<br />
sjöar, åar, uddar, näs, vattendrag, myrar,<br />
mossar, öar, berg, grottor, flyttblock<br />
Artefaktnamn<br />
gator, torg,<br />
broar, fyrar,<br />
hamnar,<br />
dammar,<br />
monument<br />
Administrativa namn<br />
länder, landskap, län,<br />
härader, socknar,<br />
kommuner, kvarter,<br />
nationalparker,<br />
naturreservat,<br />
församlingar
språkhistorien. De äldsta ortnamnen är att söka bland gamla naturnamn, som Vättern,<br />
för att ta ett exempel från Sverige.<br />
Vidare kan ortnamnens geografiska spridningsmönster indikera olika rikens äldre<br />
territoriella gränser och kulturella influensområden samt samhällets struktur och<br />
organisation i gången tid. Det kan även indikera vilka kulturella och religiösa<br />
förhållanden som rådde när ortnamnet bildades. Ortnamnen betingas i hög grad av<br />
samhällsförhållandena och är därmed också en spegel av dessa, vilket innebär att de<br />
för förhistorisk tid utgör ett oersättligt källmaterial. Olika yrkesgrupper och<br />
samhällsklasser har utvecklat olika namnskick vilket till exempel kan indikera<br />
ägarförhållanden samt huruvida den huvudsakliga verksamheten som bedrivits på<br />
platsen varit jordbruk, fiske, bergsbruk eller varit av religiös eller militär art.<br />
Ortnamn nybildas ständigt, både i spontant språkbruk och i officiell namngivning.<br />
Namngivningsprocessen av en ort kan både vara ögonblicklig eller ha ett dynamiskt<br />
och tidsmässigt utdraget förlopp. När namngivningen väl är färdig, har ortnamnet<br />
blivit den språkliga symbolen för en viss plats (Ringstam 1991). Alla namn har dock<br />
en begränsad användning i både tid och rum.<br />
Officiellt bruk av ortnamn sker på kartor, vägskyltar, postadresser och i<br />
fastighetsregistret (Nyström 1992). Hävden av ett ortnamn bekräftas av person på<br />
orten, fastighetsägare, ortnamnsarkivet, RA, LMV, kommuner eller andra källor<br />
såsom telefonkatalog, postnummerkatalog, svensk ortförteckning eller kartor.<br />
Intresset för ortnamnsforskning är urgammalt och det har vuxit fram ur ett kombinerat<br />
historiskt, kulturellt och språkligt intresse. Utmärkande för ortnamnsforskningen är<br />
den starka tvärvetenskapliga anknytningen, särskilt till arkeologi, kulturgeografi,<br />
historia och religionsforskning samt den språkliga och etymologiska forskningen.<br />
Systematisk insamling och tolkning av ortnamn har i Sverige bedrivits sedan år 1630<br />
efter ett initiativ av kung Gustav II Adolf. Idag är det Ortnamnsarkiven som har till<br />
uppgift att samla in, bearbeta och publicera material om ortnamn. Ortnamnsarkiven är<br />
statliga arkiv- och forskningsinstitutioner som finns i Göteborg, Lund, Umeå och med<br />
huvudkontor i Uppsala.<br />
Ortnamnsmyndighet i Sverige, med ansvar för landets officiella ortnamn, är<br />
Lantmäteriverket (LMV). LMV har därmed till uppgift att fastställa ortnamn, att<br />
samordna den statliga ortnamnsverksamheten, att ge råd och rekommendationer på<br />
ortnamnsområdet samt bedriva ortnamnsvård. LMV fastställer ortnamn i<br />
fastighetsregistret och andra ortnamn, såvida fastställandet inte tillkommer annan<br />
myndighet. Av stor betydelse är därvid ansvaret för naturnamn på allmänna kartor.<br />
Den viktigaste inskränkningen av LMV:s befogenheter som ortnamnsmyndighet<br />
består i att det är kommunerna som fastställer namn på kvarter, gator och allmänna<br />
platser.<br />
Det finns i Sverige mer än en million nationella ortnamn presenterade i sina fastställda<br />
former på de allmänna kartorna. En ortnamnsdatabas, benämnd ortnamnsregistret, där<br />
alla svenska ortnamn är sammanställda är nu under utveckling.<br />
10
Redan idag finns en CDROM-skiva, kallad ”Svenska ortnamn”, som innehåller drygt<br />
410000 ortnamn. Ortnamnen som förekommer på CD-skivan är de som förekommer<br />
på Gröna kartan (i skala 1:50000) och på Fjällkartan (i skala 1:100000).<br />
Vid hantering av ortnamn skall man alltid iaktta god ortnamnsed, både vad gäller<br />
gamla ortnamn och vid skapandet av nya. Denna hänsynsregel är föreslagen, av<br />
Kulturarvsutredningen (SOU 1996:28), att finnas med i den lagstiftning som avser<br />
kulturmiljövården. LMV:s ortnamnsvårdande verksamhet syftar till att främja ett<br />
ändamålsenligt och vårdat ortnamnsskick. Ortnamnsvård innebär bland annat att<br />
ortnamn ges en entydighet genom att en ort får ett namn som är unikt inom sin<br />
namnbrukarkrets. Detta för att främja identifikationen av orten. Dessutom skall<br />
hänsyn tas, så långt det är möjligt, till språkriktighet och kulturhistoriska aspekter.<br />
Språkriktighet omfattar både stavning och form.<br />
I den ortnamnsvårdande verksamheten samarbetar LMV med språk- och<br />
folkminnesinstitutet och inom denna myndighet främst med Ortnamnsarkivet i<br />
Uppsala. Som Lantmäteriverkets stöd i det ortnamnsvårdande arbetet finns ett<br />
rådgivande samarbetsorgan, benämnt Ortnamnsrådet. Ortnamnsrådet är sammansatt<br />
av ortnamnsexperter och representanter från tio olika myndigheter och organisationer<br />
med intressen inom ortnamnsvården. Dessa myndigheter är Lantmäteriverket,<br />
Universiteten, Sveriges Hembygdsförbund, Svenska språknämnden,<br />
Riksantikvarieämbetet, Svenska Kommunförbundet, Posten AB, Språk- och<br />
folkminnesinstitutet, Sametinget samt Vägverket. Lantmäteriverket har<br />
ordförandeposten i rådet. För information om ortnamn och ortnamnsvård utger<br />
Lantmäteriverket sedan år 1992 skriftserien Ortnamn och namnvård. Hittills har fyra<br />
skrifter utkommit.<br />
2.2 Internet<br />
Internet är ett världsomspännande nät av datorer som använder ett gemensamt<br />
kommunikationsprotokoll TCP/IP. Internet handlar således om att koppla ihop datorer<br />
runt omkring i världen så att vem som helst som har en Internetuppkoppling kan<br />
komma åt all den information som gjorts tillgänglig på de olika datorerna. Internet är<br />
en modern teknologi som utvecklats mycket under de senaste åren. Nya sätt att<br />
använda hjälpmedlet introduceras kontinuerligt. Webb-teknologin har helt klar<br />
kommit för att stanna.<br />
Idéerna till ett ”Galactic Network” växte fram i USA i början av 1960-talet. Ur<br />
ARPA-Net, som var ett forskningsprojekt som bedrevs i USA 1967-1990 på uppdrag<br />
av amerikanska försvarsdepartementet, har med tiden Internet utvecklats. ARPA<br />
(Advanced Research Projects Agency) är namnet på det amerikanska<br />
försvarsdepartementets forskningsbyrå.<br />
World Wide Web, www eller webben kort och gott, är en del av Internet och kan<br />
kortfattat beskrivas som ett Client-Server hypertextsystem för informationsinhämtning<br />
via Internet. Med Client-Server-system menas ett<br />
11
samverkanssystem mellan användarens (klientens) dator (Client) och den serverdator<br />
(Server (tjänare)) där filerna till sökta webbsidor finns. World Wide Web utvecklades<br />
ursprungligen vid CERN-laboratoriet i Schweiz 1989. Den fortsatta utvecklingen<br />
övervakas sedan 1994 av arbetsgruppen ”The World Wide Web Consortium” (W3C),<br />
i vilken olika intressenter för World Wide Web ingår (W3C Homepage 1999).<br />
På webben är allting representerat som hypertext i HTML-format. Med hypertext<br />
menas ett icke-linjärt, icke-sekvensiellt sätt att presentera information.<br />
Hypertextstrukturen länkar ihop informationen på Internet till en sammansatt väv. De<br />
elektroniska hypertextdokumenten (webbsidorna) är relaterade och länkade till<br />
varandra via sina webb-adresser (URL). URL är en förkortning för Uniform Resource<br />
Locator och är som sagt Internets motsvarighet till adresser.<br />
Ta URL-adressen http://www.geomatics.kth.se/geoinfo/index.html som exempel. Där<br />
anger http:// först vilket överföringsprotokoll som webbläsaren ska använda. I detta<br />
fallet Hyper Text Transfer Protocol (http). Sedan följer www.geomatics.kth.se som<br />
anger domännamnet på den serverdatorn där det eftersökta elektroniska dokumentet<br />
finns. Därefter följer geoinf som anger sökvägen till den katalog där HTML-filen<br />
index.html finns. En HTML-fil är en vanliga textfil som innehåller informationen på<br />
webbsidan samt de HTML-koder som styr webbsidans utseende. Snedstrecken ( / ) i<br />
URL-adressen används för att skapa hierarkier i adressen.<br />
Istället för domännamnet kan datorns IP-adress anges. Varje dator som är ansluten till<br />
Internet har en egen unik 32-bits IP-adress, som består av en siffergrupp om fyra tal<br />
åtskilda av en punkt. Talen är 8-bits och kan därför variera mellan 0-255. Den första<br />
siffergruppen anger ett ”kontinentalt” A-nät, den andra ett ”nationellt” B-nät och de<br />
följande siffergrupperna anger ytterligare nät vidare ner i den näthierarki som utgör<br />
Internet. Exempelvis så är IP-adressen 130.237.64.219 detsamma som domännamnet<br />
www.geomatics.kth.se i exemplet ovan. Detta domännamn tillhör institutionen för<br />
geodesi och fotogrametri vid <strong>KTH</strong>.<br />
Förkortningen IP står för Internet Protocol och är det protokoll som sköter<br />
adresseringen av informationen över Internet och det är en del av<br />
kommunikationsprotokollet TCP/IP. TCP är en förkortning av Transmission Control<br />
Protocol och är det protokoll som reglerar hur informationen som skickas över<br />
Internet först delas upp i små datapaket hos avsändaren och sedan sätts ihop hos<br />
mottagaren. På vägen mellan avsändare och mottagare passerar informationspaketen<br />
olika vägledningsdatorer (routers), som med hjälp av protokollet IP, dirigerar dem till<br />
rätt adress. (The Computer Net Glossary 1999)<br />
Internet omfattas inte enbart av World Wide Webs eget protokoll HTTP, utan<br />
innefattar bland annat även protokoll för FTP, Telnet och SMTP (E-post). FTP (File<br />
Transfer Protocol) är en metod som används för överföring av datafiler mellan olika<br />
datorer. Telnet används när man, från den dator man själv sitter vid, vill logga in på<br />
någon annan dator på nätet. Med E-post kan man skicka elektroniska brev och<br />
meddelanden till någon som har tillgång till en E-post-adress. Protokollet som reglerar<br />
E-post-kommunikationen mellan mail-servrar kallas för SMTP och är en förkortning<br />
av Simple Mail Transfer Protocol (The Computer Net Glossary 1999).<br />
12
En webbläsare, även kallad browser, är det användargränssnitt som behövs för att<br />
webbsidorna som finns på World Wide Web ska kunna upplevas. Webbläsaren är ett<br />
datorprogram som tolkar hypertextkoden som finns på webbsidan och låter<br />
användaren uppleva webbsidans innehåll samt visuellt navigera och länka sig igenom<br />
Internets noder. Webbsidornas innehåll visas grafiskt i webbläsarens fönster. De<br />
webbläsarprogram som märks mest idag är främst Netscape Navigator och Microsoft<br />
Internet Explorer. Bland alla de övriga webbläsarna, som används i dagsläget, kan<br />
nämnas Opera och Mosaic. Mosaic utvecklades av NCSA (National Center for<br />
Supercomputing Applications vid University of Illinois, USA) och var den första<br />
webbläsaren som kunde visa grafiska bilder.<br />
För att koda och skapa en webbsida kan man använda språken HTML, JavaScript och<br />
Java. Med HTML skapar man enkla och statiska webbsidor. Vill man ha en webbsida<br />
som är mer dynamisk, omväxlande och interaktivt krävande kan man skriva små<br />
datorprogram i det kompilerade, plattformsoberoende och objektorienterade<br />
programmeringsspråket Java och inkludera dem som små Java-applets () i<br />
ett HTML-dokument. Java började utvecklas av företaget Sun Microsystems 1991 och<br />
fick 1996 sitt stora publika genombrott.<br />
JavaScript kan även det användas för att skapa dynamiska och interaktiva webbsidor.<br />
Det är ett enklare och mer begränsat språk än Java och har i första hand tagits fram<br />
som en enhetlig ersättare för alla olika CGI-språk. CGI (Common Gatewat Interface)<br />
är det vanliga programmeringsgränssnittet för Internet-servrar. Mycket av de tjänster<br />
som kan utföras på en webbsida, och därigenom bidrar till den interaktiva dynamiken,<br />
sker med hjälp av CGI-program som finns på serverdatorn. Bland annat hanteras<br />
formulärbeställningar, omröstningar och liknande databasutbyten av CGI-program<br />
(Ek 1996).<br />
JavaScript är ett skriptspråk, vilket innebär att programkoden kan köras direkt utan att<br />
först kompileras till en körbar kod. Detta språk har gemensamt utvecklats av företagen<br />
Sun Microsystems och Netscape. JavaScript-koden kan utan problem integreras i en<br />
HTML-sida och tillskillnad mot Java så ligger koden helt öppen i HTML-dokumentet.<br />
Fördelen med både Java och JavaScript är att många av de rutiner som styr det som<br />
sker på webbsidan kan åläggas klientdatorn att sköta och därmed avlastar man<br />
serverdatorns resurser.<br />
2.3 HTML<br />
HTML är en förkortning av Hyper Text Markup Language. Det är ett<br />
textformateringsspråk som består av en samling formateringskommandon och som<br />
används för att skapa elektroniska hypertextdokument, så kallade webbsidor. I HTML<br />
utförs kommandona i den ordning som de står i dokumentet (Ek & Hellstadius 1996).<br />
När man har navigerat sin webbläsare till en viss webbsidas URL så tolkar<br />
webbläsaren de HTML-kommandon som finns inbakade i webbsidans elektroniska<br />
hypertextdokument och använder dessa kommandon för att formatera webbsidans text<br />
13
och grafik och därmed generera webbsidans utseende. HTML utvecklades även det<br />
vid CERN-laboratoriet i Schweiz. Utveckling och underhåll av HTML-standarder<br />
koordineras även det numera av ”The World Wide Web Consortium”.<br />
Kommandona i HTML anges inom så kallade containrar som skrivs med hjälp av ett<br />
större-än- och ett mindre-än-tecken, exempelvis . Dessa containrar med sitt<br />
kommando kallas även för HTML-taggar. Ett HTML-kommando utgörs oftast av ett<br />
containerpar och består av en start-tagg och en slut-tagg. Slut-taggen har ett<br />
snedstreckstecken ( / ) framför kommandoordet. Start-taggen visar var kommandot<br />
börjar och slut-taggen visar var kommandot slutar, t.ex. … .<br />
Hypertexten som finns mellan start- och slut-taggen är det som kommandot verkar på.<br />
Till exempel kan textstorlek och fonter ändras, länkar anges och bilder visas. En del<br />
taggar kan ta ett eller flera attribut. Dessa attribut anger att vissa egenskaper hos<br />
kommandot är ändringsbara. Hos kommandot för hyperlänkar anger attributet (href)<br />
vilken webbsida som länken når till och hos kommandot som visar en namngiven bild<br />
kan man med olika attribut (width, height) ändra bildens storlek (Graham<br />
1996). I figur 2 här nedan följer några exempel på fyra vanliga HTML-kommandon.<br />
HTMLkommando<br />
<br />
Egenskap av<br />
HTML-kod<br />
Hyperlänk (till<br />
<strong>KTH</strong>:s<br />
hemsida)<br />
HTML-kod med eventuella attribut och<br />
mellanliggande texter<br />
14<br />
Hypertextens utseende<br />
i webbläsaren<br />
<strong>KTH</strong> <strong>KTH</strong><br />
Fet stil <strong>Ortnamnslinjen</strong> <strong>Ortnamnslinjen</strong><br />
Kursiv stil <strong>Ortnamnslinjen</strong> <strong>Ortnamnslinjen</strong><br />
<br />
Visar en bild<br />
(construct.gif) <br />
Figur 2. Exempel på fyra vanliga HTML-kommandon.<br />
En HTML-fil inleds med ett och avslutas med ett och innehåller<br />
först ett huvud … och sedan en kropp … . I<br />
huvudet anges webbsidans titel och eventuella sökord och i kroppen som följer därpå<br />
finns webbsidans innehåll. Som attribut till -kommandot anges vilka färger<br />
som texter, länkar och bakgrund ska ha. Färger anges i RGB-färger (rött, grönt, blått)<br />
och uttrycks i det hexadecimala talsystemet (bas 16, (0-F)). Genom att kombinera<br />
olika andelar rött, grönt och blått kan över 16 millioner färgnyanser skapas.<br />
HTML 3.0 är en utvidgning av standard HTML och som ger möjlighet till bättre<br />
grafiska utföranden av webbsidorna samt även tillåter att man visar tabeller och ramar<br />
. Ramegenskapen innebär kan man dela upp webbläsarens fönster i olika<br />
rutor (ramar) som innehåller olika HTML-dokument. Med -kommandot<br />
kan man enkelt visa en meny eller innehållsförteckning i en ram och ett annat<br />
dokument i en annan ram. I december 1999 kommer den nya uppdaterade HTMLversionen<br />
HTML 4.0 att introduceras (W3C Homepage).
2.4 Hypertext<br />
Hypertext är ett icke-linjärt sätt att presentera information på och dess struktur<br />
består av noder, länkar och markörer. Noderna utgörs av texter och dessa är<br />
länkade till varandra i en sammansatt väv. Länkarna markeras i texterna av<br />
speciella markörer som anger var dessa länkar börjar och slutar. Detta gör att<br />
användaren av ett hypertextsystem kan utforska texten på ett icke-sekventiellt sätt<br />
och sålunda välja sin egen väg genom texten och informationen. World Wide Web<br />
är ett bra exempel på ett modernt hypertextsystem. Ordet hypertext myntades 1965<br />
av Ted Nelson 1 , men den bakomliggande idén lanserades redan 1945 av Vannevar<br />
Bush 2 .<br />
På hypertext passar beskrivningar som icke-rumsligt, icke-fysiskt, ibland<br />
dynamiskt och oftast icke-linjär in på. Hypertext kan ses som en kontrast till<br />
vanliga böcker vilka man kan beskriva som rumsliga, fysiska, statiska och har<br />
oftast en linjär struktur. Hypertext passar utmärkt att använda i undervisning och<br />
utbildningssammanhang.<br />
Bland de problem som nämns i samband med hypertext är vilsenhet, svårigheterna<br />
för användaren att veta var i ett komplext nätverk den aktuella texten är och vart<br />
olika länkar leder, samt att det inte finns något tydligt slut. Orienteringskartor som<br />
visar nätverkets struktur samt indikerar vilken nod som förtillfället används har<br />
visat sig fungera väl både för användaren och för dem som skapar hypertexterna.<br />
Den grundläggande fördelen med hypertext är att den tillåter ett individuellt<br />
sökande efter information.<br />
När informationen utgörs av andra kommunikationsformer än enbart text, till<br />
exempel grafik, animation, ljud, bild och video, bruka man kalla detta för<br />
multimedia. När multimedia ingår i ett hypertextsystem kallas detta för<br />
hypermedia. De kartbilder som finns i ett hypertextsystem och som har länkar<br />
utgående ifrån sig betecknas som hyperkartor. Hypermedia och hyperkartor<br />
kommer att beskrivas och diskuteras mer utförligt i var sitt underkapitel som följer<br />
strax härpå.<br />
1 Ted Nelson, f. 1930, amerikansk datoranvändningsvisionär och tidig förespråkare<br />
för hypertext. Upphovsman till ordet 1965. Pekade 1977 i boken The Home<br />
Computer Revolution på de möjligheter till global kommunikation och<br />
informationstillgång som den nya mikrodatortekniken kan erbjuda<br />
(Nationalencyklopedin 1989-1996).<br />
2 Vannevar Bush, 1890 - 1974, amerikansk ingenjör och forskningsadministratör<br />
som spelade en viktig roll för Manhattan<strong>projektet</strong> och det amerikanska<br />
kärnvapenprogrammet. Publicerade i juli 1945 en inflytelserik artikel i Atlantic<br />
Monthly ”As We Think” som handlade om hur den nya datatekniken skulle kunna<br />
utnyttjas för informationssökning och med idéer som påminner om vad som<br />
numera kallas hypertext (Nationalencyklopedin 1989-1996).<br />
15
2.4.1 Hypermedia<br />
Hypermedia är en generalisering av begreppet hypertext och består av multimedia i ett<br />
icke-linjärt hypertextformat. Hypermedia innebär att förutom text även grafik, bilder,<br />
animationer, video och ljud med markörer länkas samman i ett hypertextsystem.<br />
Ytterst syftar hypermedia till att i digital form integrera alla de presentationsformer vi<br />
känner och väva dem samman för interaktiv utforskning.<br />
Den stora fördelen med hypermedia är som sagt att användaren av systemet kan på<br />
egen hand flexibelt utforska och inhämta kunskaper om ett sammansatt ämne genom<br />
att informationen presenteras med hjälp av olika media. Detta ställer dock högre<br />
kognitiva krav på användaren som härigenom erhåller ett större ansvar för sin egen<br />
inlärning. Vid navigation igenom ett hypermediesysyem ställs således stora krav på<br />
användarens korttidsminne. Risken finns att användaren känner sig vilsen bland all<br />
information om inte det finns någon logisk struktur i informationsflödet.<br />
När man skapar ett hypermediesystem bör man organisera informationen i en sådan<br />
struktur att den möjliggör för användaren att genomskåda strukturen och ta den till<br />
hjälp när det gäller att komma ihåg informationen. Ett sätt att påtala och upplysa om<br />
strukturens design är att använda sig av olika navigerings- och orienteringskartor som<br />
på ett pedagogiskt sätt visar systemets nodstruktur samt vilka noder som besökts.<br />
Ämnets naturliga struktur bör återspegla sig i hur man strukturerar och organiserar<br />
hypermedia (Stephens 1999). De olika organisatoriska grundformerna kan sägas vara<br />
linjär serie, trädstruktur, cyklisk struktur, rutnät, inflätad väv och stjärnformig<br />
struktur. De flesta hypermediesystem utgörs dock av olika konglomerat av dessa<br />
grundformer. Grundformerna beskrivs lite närmare i figurerna 3 - 8 här nedan.<br />
Figur 3. Linjär serie.<br />
Den linjära serien kännetecknas av att strukturen har en väl definierad början och ett<br />
väl definierat slut. Den ena hypertextdokumentet är länkat till nästa, där dokument<br />
följer på dokument. Denna struktur är analog med den struktur en vanlig bok har.<br />
16
Figur 4. Trädstruktur.<br />
Trädstrukturen består av hierarkiskt samlade hypertextdokument. Denna struktur<br />
lämpar sig väl för ämnen som kan delas upp i skilda kapitel utan större samröre med<br />
varandra och där varje kapitel i sin tur är uppdelade i skilda underkapitel. Dessa<br />
underkapitel kan sedan i sin tur kan vara uppdelade i skilda underkapitel och så<br />
vidare.<br />
17
Figur 5. Cyklisk struktur.<br />
I det cykliskt strukturerade systemet är hypertextdokumenten ordnade i en sluten<br />
kedja. Det finns ingen given början och inget givet slut. Denna struktur används med<br />
fördel när olika kretslopp i slutna system ska beskrivas.<br />
Figur 6. Rutnätstruktur.<br />
I strukturer som är uppbyggda som rutnät är det endast ämnen som är nära relaterade<br />
till varandra som är ihoplänkade och detta för att förtydliga eventuella samband<br />
mellan ämnen. Man kan i dessa system ej gå från ett hypertextdokument till ett annat<br />
utan att det finns ett tydligt samband mellan ämnesområderna.<br />
18
Figur 7. Stjärnformig struktur.<br />
Det stjärnformigt strukturerade systemet bygger få att det finns ett centralt<br />
hypertextdokument som innehåller huvudämnet. De andra hypertextdokumenten är<br />
endast länkade till huvuddokumentet och innehåller oftast utvikningar och<br />
fördjupningar till huvudämnet.<br />
19
Figur 8. Den inflätade vävstrukturen.<br />
En inflätat väv är en struktur som egentligen saknar skönjbar struktur. I denna struktur<br />
är alla hypertextdokumenten länkade kors och tvärs som en väl inflätat väv för att<br />
skapa möjlighet för användaren att byta ämnesområde helt efter eget önskemål och gå<br />
dit viljan tar en.<br />
2.4.2 Hyperkartor<br />
En hyperkarta definieras som ett georefererat multimedia system (Kraak & van Driel<br />
1997). En hyperkarta består dels av ett grafiskt element och dels av hyperlänkar. Det<br />
grafiska elementet utgörs av en digital kartbild av ändamålsenlig design och i<br />
kartbilden finns sedan hyperlänkszoner koordinatmässigt definierade. När man klickar<br />
på en av dessa zoner länkas man till det hypertextdokument som är knuten till zonen.<br />
Detta hypertextdokument innehåller oftast information som är geografiskt knuten till<br />
lokaliteten ifråga. Koordinaterna som används för att definiera hyperlänkszonerna<br />
anges i pixelkoordinater, där origo finns i bildens övre vänstra hörn.<br />
Hyper är ett grekiskt ord som betyder över eller förhöjd och används i den mening att<br />
det objekt som hyper betecknar innehåller något utöver vad det synes göra. En<br />
20
hyperkarta innehåller således inte enbart den information som finns återgiven på<br />
kartan utan även den information som är länkad till kartan. Begreppet hyperkarta<br />
introducerades av Laurini och Milleret - Raffort 1990. Idén bakom hyperkartor är att<br />
man vill på ett enkelt sätt relatera olika informationsdokument till en viss geografisk<br />
lokalitet och på så vis använda kartbilden som en visuell ingång i<br />
informationssökandet (Laurini & Milleret - Raffort 1990).<br />
Utökade och mer avancerade varianter av hyperkartor är de typerna som har en<br />
databas kopplad till sig eller där man kan göra rumsliga informationssökningar i<br />
kartbilden. Den rumsliga informationssökningen kan exempelvis göras genom att en<br />
sökruta definieras i bilden och alla dokument vars geo-tagg finns bland de koordinater<br />
som befinner sig inom sökarean tillkännages eller visas.<br />
Om en databas innehåller hypermediadata som är relaterade till koordinater, det vill<br />
säga att hypermediadokumenten i databasen har geo-taggar ansatta, skulle man mot<br />
denna databas via en hyperkarta kunna ställa SQL-frågor (queries) och via<br />
hyperkartan sedan få svaret på sökningen grafiskt presenterat i webbläsaren.<br />
För att få ett verktyg som kan göra rumsliga analyser skulle man sålunda i<br />
förlängningen kunna göra en koppling mellan hyperkartor på webben och ett<br />
geografiskt informations system (GIS). Med hyperkartor skulle man på så vis kunna<br />
göra rumsliga, tematiska och temporala navigationer och sökningar av ett<br />
hypertextsystem (Laurini & Thompson 1992).<br />
Slutligen kan här nämnas några viktiga aspekter på hyperkartor och det är de aspekter<br />
som är knutna till frågor om underhåll och uppdatering. Som för alla<br />
informationssystem bör det finnas sätt att enkelt underhålla och uppdatera<br />
hyperkartorna när så är påtalat av världsliga förändringar. En inaktuell hyperkarta<br />
fungerar endast som en principvisare och som kuriosa.<br />
2.5 Bildformat<br />
Det finns många olika bildformat som används för att lagra bilder i en dator. Ett av de<br />
vanligaste bildformaten är TIFF-formatet. TIFF, (Tagged Image File Format), är ett<br />
grafiskt filformat som utvecklades av Aldus Corporation på 1980-talet och var tänkt<br />
att fungera som ett universellt grafiskt filformat i den mening att bilder enkelt ska<br />
kunna flyttas mellan datorer (The Computer Net Glossary 1999).<br />
TIFF-formatet kan dock ej användas för att visa bilder på Internet. För att kunna visa<br />
en bild på Internet så måste bilden vara lagrad i ett format som stöds av de flesta<br />
webbläsare. På Internet är GIF och JPEG de två vanligaste bildformaten. Dessa<br />
bildformat utnyttjar olika komprimeringstekniker och därigenom upptar de<br />
förhållandevis lite lagringsutrymme i datorn. Bilder som komprimerats med hjälp av<br />
så kallad fraktalkomprimeringsteknik kan ännu ej användas på Internet, men<br />
utveckling av detta kompakta bildformat pågår dock. GIF, JPEG och<br />
fraktalkomprimering beskrivs lite närmare i de tre härpå följande underkapitlerna.<br />
21
2.5.1 GIF<br />
GIF (Graphics Interchange Format), är det vanligaste grafiska filformatet för<br />
färgbilder på webben. GIF är ett kompakt filformat som är idealiskt för bilder som<br />
endast innehåller få färger och har stora fält med samma färgnyans. GIF-bilder har en<br />
begränsning på 256 olika färger. För fotografier är dock JPEG ett bättre alternativ, då<br />
detta filformat kan innehålla upp till 16,7 millioner färger. GIF utvecklades av<br />
företaget CompuServe 1987 och kallades då för GIF87. Två år senare lades nya<br />
egenskaper till och detta nya filformat kallades för GIF89a. De nya egenskaperna som<br />
lades till var bland annat interlacering, transparens och animation (The Computer Net<br />
Glossary 1999).<br />
En vanlig GIF-bild överförs och visas i en webbläsare med full kvalitet med början<br />
från övre delen av bilden till den nedre. Är bilden stor eller nätverket långsamt kan det<br />
ta tid innan hela bilden visas och man kan se vad bilden föreställer. Ett sätt att<br />
snabbare få vetskap om bildens innehåll är att använda interlacerade bilder. En GIFbild<br />
som är sparad interlacerad kommer att först visas grovt pixelerad och suddig men<br />
man ser konturerna av bildens motiv. Därefter förbättras bildkvaliteten successivt<br />
flera gånger tills bilden är helt perfekt. Överföringstiden är lika lång i båda fallen.<br />
Motsvarigheten till interlacering hos JPEG kallas för progressiv JPEG.<br />
Egenskapen transparens innebär att man kan skapa bilder som till en viss del är<br />
transparenta. I dessa bilder har vissa områden gjorts genomskinliga så att bakgrunden<br />
kan lysa igenom bilden på dessa ställen. Denna egenskap används framför allt till för<br />
att skapa bilder som ej uppfattas som fyrkantiga. Animerade GIF-bilder framställs<br />
genom att en serie fristående bilder sätts ihop till en sekvens där den ena bilden visas<br />
efter den andra i den ordning och med det tidsintervall som önskas för att animationen<br />
skall bli effektfull.<br />
2.5.2 JPEG<br />
JPEG (Joint Photographic Experts Group), är ett filformat som bäst lämpar sig för<br />
bilder med stora färgvariationer, exempelvis fotografier. Standarden har utvecklats av<br />
”The Joint Photographic Expert Group Committee” (The JPEG Homepage 1999).<br />
JPEG-formatet komprimerar bilderna kraftigt och genom denna komprimering går det<br />
snabbare att ladda ner bilderna till datorn. Man kan välja vilken komprimeringsgrad<br />
man vill ha, men ju mer man komprimerar desto mer bildinformation kommer att gå<br />
förlorad. Kvaliteten försämras kraftigt vid hög komprimering. Till skillnad mot GIF så<br />
går visuell bildinformation permanent förlorad vid användning av JPEGkomprimeringsteknik.<br />
JPEG komprimerar bilder med fotografiskt färgdjup bättre än vad det oftare använda<br />
filformatet GIF klarar av. En högre grad av färgtrogenhet erhålls med JPEG för dessa<br />
färgrika bilder. JPEG komprimerar gråskalebilder och färgbilder lika bra. RGB-delen<br />
av en färgbild komprimeras som tre separata gråskalebilder, en för var färg och där<br />
var och en kan komprimeras olika mycket.<br />
22
Det finns två sorters JPEG. Vanlig JPEG och Progressiv JPEG. Vanliga JPEG-bilder<br />
visas på datorskärmen genom att bildernas pixel-linjer ritas ut en efter en med början<br />
uppifrån. Progressiv JPEG, som är en motsvarighet till interlacerade GIF-bilder, ritar<br />
däremot först ut alternerande pixel-linjer som sedan fylls ut vid den andra<br />
utritningspassagen. Den synliga effekten blir att bilden först verkar vara suddig,<br />
oskarp och grovt pixellerad men därefter blir den gradvist skarpare tills full kvalitet<br />
har erhållits. En bild som är av progressivt JPEG-format ger betraktaren en möjlighet<br />
att se bildens struktur tidigare och effekten blir den att det uppfattas som om bilden<br />
laddas ner snabbare i datorn än en bild i vanligt JPEG-format. Överföringstiderna är<br />
dock lika långa.<br />
8 x 8<br />
pixel<br />
block<br />
Diskret<br />
Cosinus<br />
Transform<br />
23<br />
11001001…<br />
Data output<br />
Figur 9. JPEG komprimering beskrivet med ett blockdiagram (Wolfgang 1999).<br />
Figur 9 beskriver schematiskt JPEG-processen med hjälp av ett blockdiagram<br />
innehållandes de olika stegen i JPEG-komprimeringstekniken (Wolfgang 1999).<br />
JPEG-tekniken delar först upp bilden som ska komprimeras i 8 x 8 pixel matris block.<br />
Därefter beräknas den diskreta cosinus transformen (DCT) för varje block. Med en<br />
kvantifieringsmatris avrundas DCT- koefficienterna till heltal. Det är i detta steg som<br />
bildinformation permanent går förlorad, men ger samtidigt möjligheter till stora<br />
komprimeringsnivåer. Efter en binär omkodning skrivs så slutligen det data som<br />
komprimerats ut till en outputfil (*.jpg). Vid dekomprimering återfinner JPEGtekniken<br />
de kvantifierade DCT-koefficienterna ur den komprimerade datan, använder<br />
den inversa transformen av DCT och visar så slutligen bilden.<br />
Med en ursprunglig bild A, erhålls DCT-koefficienterna för output-bilden B, enligt<br />
formeln i figur 10.<br />
N1−1N2−1<br />
⎡›<br />
⋅k<br />
⎢<br />
⎣2⋅<br />
N<br />
⎡›<br />
⋅k<br />
⎢<br />
⎣2⋅<br />
N<br />
B(<br />
k , k ) 4⋅<br />
( i, j)<br />
⋅cos<br />
1 ⋅ ( 2⋅i<br />
+ 1)<br />
⋅cos<br />
2<br />
1 2<br />
A<br />
⋅ ( 2⋅j+<br />
1)<br />
⎥⎦<br />
= ∑ ∑<br />
i=<br />
0<br />
j=<br />
0<br />
Kvantifierare<br />
Figur 10. Den diskreta cosinus transformen (DCT) (Wolfgang 1999).<br />
Indatabilden A, är N2 pixlar bred och N1 pixlar hög. A(i,j) är intensiteten hos pixeln i<br />
rad i och kolumn j. B(k1,k2) är DCT-matrisens koefficient i rad k1 och kolumn k2.<br />
Indata till DCT är en 8 x 8 matris med heltal, bestående av varje pixels gråskalevärde,<br />
från 0 till 255 (8 bit). Output-matrisen med DCT-koefficienterna innehåller heltal från<br />
–1024 till 1023. Låga bildfrekvenser hamnar i matrisens övre vänstra hörn och höga<br />
bildfrekvenser hamnar i matrisens nedre högra hörn.<br />
1<br />
Binär<br />
omkodare<br />
⎤<br />
⎥<br />
⎦<br />
2<br />
⎤
Den diskreta cosinus transformen transformerar bildsignalerna från en rumslig domän<br />
till en frekvensdomän och gör så att bilden delas upp i delar som har skiftande grad av<br />
betydelse med avseende på bildkvaliteten. Det finns ett samband mellan bildkvalitet<br />
och grad av kvantifiering. Hög komprimeringsgrad fås av en grov kvantifiering av<br />
koefficienterna och leder till en sämre bildkvalitet. Det gäller att ändamål och<br />
bildstorlek får bestämma grad av komprimering. Vid komprimering av JPEG-bilder<br />
uppstår mer eller mindre tydliga skuggor efter skarpa kanter och linjer i motivet.<br />
Dessa skuggor kallas för Gibbs effekt.<br />
Kvantifieringsmatrisen är en 8 x 8 matris vars element kallas för ”quantums” och kan<br />
sägas motsvarar steglängder. Det finns ett element för varje DCT-koefficient.<br />
Steglängderna är små för låga frekvenser som därav påverkas lite och stora för höga<br />
frekvenser. I kvantifieraren divideras DCT-koefficienterna med sin motsvarande<br />
quantum och avrundas till närmaste heltal. Således blir de kvantifierade<br />
koefficienterna för höga frekvenser noll efter avrundningen, emedans de för de låga<br />
frekvenserna endast genomgår små förändringar. Det är de höga frekvenserna i<br />
bildinformationen som till stor del går förlorad och eftersom det mänskliga ögat<br />
uppfattar låga bildfrekvenser bättre än höga spelar bildstörningar i de höga<br />
bildfrekvenserna mindre roll för ögat och därför man kan göra en grövre kvantifiering<br />
för dessa högre frekvenser. Detta är förklaringen till den effektiva komprimeringen av<br />
färgrika bilder med JPEG-teknik.<br />
2.5.3 Fraktalkomprimerade bilder<br />
Ett intressant bildformat som ännu ej används på Internet, men som är under<br />
utveckling, är ett bildformat som utnyttjar fraktalkomprimering. Idén med<br />
fraktalkomprimering bygger på två grundfakta. Dels den att en bild byggs upp av<br />
många olika matematiska ekvationer och dels den att många ting i den verkliga<br />
världen byggs upp av naturliga fraktaler. De naturliga fraktalerna kan sedan beskrivas<br />
med hjälp av matematiska ekvationer och samband.<br />
En av fördelarna med fraktalkomprimering av fotografiska bilder är att dessa är<br />
representationer av den verkliga världen och att de ingående motiven ofta byggs upp<br />
av fraktaler som ju kan ersättas av matematiska samband. Bildfilerna kan därav bli<br />
mycket små. En annan fördel med fraktalkomprimerade bilder är att upplösningen inte<br />
behöver bli markant sämre när man förstorar bilden eftersom den ju är uppbyggd av<br />
de matematiska sambanden hos objekten i motivet. Fraktalkomprimerade bilder går<br />
även snabbare att packa upp och visa än både GIF och JPEG. Nackdelen med<br />
fraktalkomprimering är att det tar mycket lång tid att komprimera en bild, eftersom de<br />
komplicerade matematiska sambanden i bilden måste hittas (Ek & Hellstadius 1996).<br />
Fraktaler är inom matematiken en benämning på en bild eller en mängd som har en<br />
mycket komplex form och är starkt sönderbruten, i motsatts till räta linjer, cirklar,<br />
trianglar och andra figurer inom den euklidiska geometrin. Andra egenskaper hos<br />
fraktalerna är att de är självlikformiga vilket innebär att om man förstorar en del av<br />
fraktalen så återkommer samma form som fraktalen har i helhet. Vid uppförstoring<br />
24
återkommer samma grundmönster hela tiden oavsett skala. Fraktalmönstret har ett<br />
oändligt djup. Fraktaler uppkommer genom att man gör oändliga<br />
itererartionsberäkningar av vissa matematiska funktioner (Nationalencyklopedin<br />
1989-1996).<br />
I naturen är fraktaler, till skillnad mot de euklidiska formerna, mer regel än undantag.<br />
Man kan beskriva konturerna av moln, träd, löv, bergskedjor, kustlinjer, floder,<br />
eldslågor, rök, snöflingor och mycket mera med hjälp av fraktaler. Dessa fraktaler,<br />
som förekommer i naturen, har dock inte ett oändligt djup till skillnad mot de<br />
teoretiska fraktalerna.<br />
Fraktalbegreppet används inom olika vetenskaper för att beskriva delar av<br />
verkligheten. Inom fysiken används fraktaler för att försöka beskriva kaos, turbulens,<br />
virvelbildningar i vatten, massfördelningen i universum och små partiklars rörelse i<br />
luft. Inom biologin och kemin används fraktalerna i olika tillväxtmodeller. I geografin<br />
kan fraktaler användas till att beskriva olika landskapsformationer såsom kustlinjer,<br />
floder, bergskedjor och andra geologiska formationer. I tekniska sammanhang<br />
används fraktaler, förutom vid bildkomprimering, även vid utformning av antenner.<br />
Olika exempel på fraktaler redovisas i appendix F.<br />
25
3 Genomförande<br />
Examensarbetet har till sin konkreta del genomförts dels som utveckling och kodning<br />
av hypertextstrukturen för prototypen till <strong>Ortnamnslinjen</strong> och dels som framtagning<br />
och undersökning av olika karttyper som ska användas som grafiska element i de<br />
olika hyperkartorna som ingår i prototypen. Kodningen av hypertextstrukturen gjordes<br />
huvudsakligen i HTML och i behövliga fall även i JavaScript. Tanken var att<br />
strukturen skulle vara enkel, överskådlig samt indelad i kapitel. Enkelheten består i att<br />
strukturen ska vara enkel att sätta sig in i och att det ska vara enkelt att komplettera,<br />
uppdatera och bygga ut innehållet av <strong>Ortnamnslinjen</strong> utan att behöva ändra allt för<br />
mycket.<br />
Överskådligheten erhölls på flera sätt. Dels erhölls överskådligheten genom att ramar<br />
användes (med hjälp av -kommandot). Ramar användes för att kunna<br />
visa flera webbsidor i samma webbläsare samtidigt. Överskådlighet erhålls även<br />
genom att så kallade “pop-up”-fönster användes. Dessa “pop-up”-fönster användes<br />
vid de tillfällen då webbsidor med information om runstenar och ortnamn<br />
efterfrågades via hyperlänkning. Med “pop-up”-fönsterteknik aktiveras ett nytt,<br />
mindre fönster, med en efterfrågad webbsida, då man på den ursprungliga webbsidan<br />
klickar på en hyperlänk som har den efterfrågade webbsidan som länknod. Den<br />
ursprungliga webbsidan finns under tiden kvar i webbläsaren och visas i bakgrunden.<br />
Till överskådligheten bidrar också det att <strong>Ortnamnslinjen</strong>s huvudkapitelindelning hela<br />
tiden är synlig och tillgänglig i ramen högst upp som en meny. På de webbsidor som<br />
har underkapitel så finns dessa underkapitel i en menylista i ramen längst ut till<br />
vänster. Även dessa menyer är synliga och tillgängliga under hela den tid som<br />
webbsidan är efterfrågad. På grund av kapitelindelningens art har <strong>Ortnamnslinjen</strong><br />
huvudsakligen strukturerat i en trädstruktur. Innehållet i prototypen kan indelas i två<br />
huvudkapitel som behandlar var sitt ämne. De båda huvudkapitlerna består sedan av<br />
flera underkapitel som i sin tur eventuellt kan bestå av flera underkapitel.<br />
Det ena huvudkapitlet handlar om namngivingsregler och råd i namngivningsfrågor<br />
angående ortnamn. I underkapitlerna till detta huvudkapitel har i samtliga fall<br />
utrymme lämnats för att eventuellt senare ifyllas av brödtext som behandlar ämnena i<br />
fråga samt att då även undergå en adekvat webbsidesutformning och design.<br />
Det andra huvudkapitlet handlar huvudsakligen om kulturhistoria och vissa ortnamns<br />
betydelser samt återger till viss del innehållet i skriftserien ”Det Medeltida Sverige”. I<br />
detta huvudkapitel är man först tvungen att välja vilken socken man är intresserad av.<br />
Eftersom Valbo socken i Gästrikland utgjorde försöksområde och utgångsdata till<br />
prototypen endast inhämtats därifrån, länkas man oavsett vilket val man gjort<br />
obönhörligen till underkapitlet som handlar om Valbo socken.<br />
Anledningen till att socken valts som samlande geografisk enhet är att detta är en<br />
lagom stor och hanterlig enhet, både när det gäller geografisk yta och när det gäller<br />
ortnamnens antal. Dessutom är socken den gamla kulturella indelningen av Sveriges<br />
bygder på lokal och vardaglig nivå samt ett välkänt och väl förankrat begrepp i folks<br />
medvetande.<br />
26
Framtagningen och anpassningen av det kartmaterial som har används till de grafiska<br />
elementen i hyperkartorna, har åstadkommits med hjälp av bildediteringsprogrammet<br />
Paint Shop Pro 4. Detta program har även används för att skapa behövliga ikoner och<br />
GIF-bilder med text samt för att mäta fram pixelkoordinaterna för hyperlänkszonerna.<br />
En av prototypens hyperkartor har en scannad handritad karta som grafiskt gränssnitt.<br />
Denna karta har kompletterats med några små ikoner som visar var hyperlänkarna till<br />
dokumenten som handlar om runstenar finns. En annan av prototypens hyperkartor<br />
har ett ortofoto öven den östra delen av Valbo socken. Detta ortofoto har<br />
kompletterats med samma sorts runstensikoner som hos den handritade kartan samt<br />
några namnikoner. Ikonerna har överlagrats på de ursprungliga bilderna.<br />
Ytterligare en stor hyperkarta togs fram. Denna hade den Gröna kartan som grafiskt<br />
gränssnitt. Försöksområdet Valbo socken råkar nu befinna sig mitt vid kartskarvarna<br />
emellan fyra kartblad hos den Gröna kartan 13H:(NV, NO, SV, SO). För att få en<br />
kartbild som omfattar hela försöksområdet gjordes därför först fyra utsnitt, ett utsnitt<br />
från vart kartblad. Utsnitten konverterades därefter från TIFF-format till Progressivt<br />
JPEG-format med upplösningen 250 dpi (dots per inch) och med 80 som<br />
komprimeringsgrad. Konverteringen gjordes för att kartbilderna skulle lagras i ett<br />
bildformat som gör det möjligt att kunna se dem i en webbläsare. Komprimeringen<br />
gjordes för att minska på bildfilens storlek så att nedladdningen över Internet inte ska<br />
ta orimligt lång tid. En avvägning fick göras mellan bildfilens storlek och en<br />
acceptabel bildkvalitet. De fyra utsnitten sammanfogades sedan till en enda kartbild.<br />
Bild- och textikoner skapades och överlagrades kartbilden. Dessa ikoner fyller<br />
funktionen att åskådliggöra och förtydliga var vissa hyperlänkar var placerade i<br />
kartbilden. Utseendemässigt bestod ikonerna av en runstensbild eller en blåfärgad text<br />
mot en vit bakgrund och med en röd och svart ramkant runt om. Valet av denna typ av<br />
ikoner gjordes för att tydligt visa och markera var ikonerna placerats.<br />
Utöver detta gjordes även ett flertal små utsnitt ur kartbladen hos de Gula kartorna<br />
som täcker försöksområdet. Även dessa försågs med text- och bildikoner. Dessa<br />
utsnitt användes som små lokaliseringskartor och hyperkartor i de “pop-up” fönstrer<br />
som visade förklaringar och ursprung till ortnamn. Dessa kartor konverterades från<br />
TIFF-format till Progressivt JPEG-format med upplösningen 250 dpi (pixelpunkter<br />
per tum) och med 30 som komprimeringsgrad. Vissa av dessa små lokaliseringskartor<br />
genomgick smärre storleksförändringar och detta enkom av den anledningen att<br />
bilderna bättre skulle få plats i “pop-up”-fönstret. Kartan var endast tänkt som en<br />
orienteringshjälp och därför erfordrades inte att kartan presenterades i sin<br />
originalskala. I de fall där utsnitten ur de Gula kartorna inte blev heltäckande över<br />
området eller av annan anledning inte gav ett bra resultat användes i stället små utsnitt<br />
ur de Gröna kartorna som lokaliseringkartor.<br />
I HTML använder man kommandot för att beskriva utformningen av de<br />
hyperlänkszoner som finns i en hyperkarta. Formerna hos dessa zoner är oftast<br />
rektangulära, cirkelformade eller polygont månghörniga och deras utbredningen anges<br />
med hjälp av bildens pixelkoordinater. Genom att mäta fram pixelkoordinater för de<br />
aktuella zonerna med hyperlänkar i varje kartbild kunde så slutligen samtliga avsedda<br />
hyperkartor konstrueras.<br />
27
4 Resultat<br />
Examensarbetet resulterade i en prototyp till <strong>Ortnamnslinjen</strong> i hypertextformat. På<br />
webbadressen http://www.geomatics.kth.se/~perk/Xjobb/startframe.html kan denna<br />
prototyp i dagsläget återfinnas. Resultatet kommer här nedan att presenteras med hjälp<br />
av ett flertal skärmbilder som återger de flesta av prototypens webbsidor så som de<br />
visas i en Netscape Navigator webbläsare.<br />
Figur 11. Skärmbild 1.<br />
Den första skärmbilden visar överst en ram som innehåller en menyrad som består av<br />
hyperlänkar till huvudkapitlerna, en översikt av <strong>Ortnamnslinjen</strong>s innehållet samt en<br />
webbsida med lite bakgrundsfakta om <strong>Ortnamnslinjen</strong>. Denna ram är alltid tillgänglig<br />
i alla ramsamlingar (). Under menyraden finns det en undre ram som<br />
här visar webbsidan med huvudkapitlet som handlar om namngivningsregler och råd i<br />
namngivningsfrågor angående ortnamn. Den webbsidan består av tre ramar. Den<br />
översta av dessa visar endast rubriken, den vänstra visar en menylista som innehåller<br />
de olika underkapitlerna. Om man väljer ett underkapitel så kommer innehållet i det<br />
kapitlet att visas den stora ramen till höger. Eftersom underkapitlerna i dagsläget ännu<br />
inte har någon text knuten till sig är denna sida helt vit.<br />
28
Figur 12. Skärmbild 2.<br />
Den andra skärmbilden visar i den undre ramen den webbsida man först möter efter<br />
det att man valt hyperlänken (Socknar) som leder till det andra huvudkapitlet, vars<br />
innehåll i huvudsak behandlar och kombinerar ämnena kulturhistoria och ortnamnens<br />
betydelser. Dessutom återges i det här kapitlet till viss del även innehållet i<br />
skriftserien ”Det Medeltida Sverige”. På denna första webbsida ställs man inför<br />
möjligheten att välja vilket geografiskt område man är intresserad av. Informationen i<br />
<strong>Ortnamnslinjen</strong> är uppdelad på olika geografiska enheter och här är den geografiska<br />
indelningen gjord sockenvis. I listformuläret syns Valbo socken vara vald.<br />
29
Figur 13. Skärmbild 3.<br />
Den tredje skärmbilden visar utseendet på den webbsida som presenteras efter det att<br />
man valt Valbo socken som geografiskt område. I den vänstra ramen finns en<br />
menylista med hyperlänkar till fyra olika underkapitel samt en femte hyperlänk (5.<br />
Val av ny socken) som leder tillbaka till sidan där val av en ny socken kan göras. Den<br />
första hyperlänken leder till ett inledande underkapitel (1. Om Valbo socken) som ger<br />
bakgrundsfakta om socknen och den webbsidan presenteras här i den stora ramen till<br />
höger.<br />
30
Figur 14. Skärmbild 4.<br />
Den fjärde skärmbilden visar en del av innehållet i det andra underkapitlet (2.<br />
beskrivning av Valbo socken ur (DMS): Det Medeltida Sverige) som bland annat<br />
återger en beskrivning av Valbo socken ur ”Det Medeltida Sverige”. I brödtexten på<br />
webbsidan i den stora ramen finns en mängd hyperlänkar inlagda vid ställen där<br />
aktuella ortnamn, runstenar och byggnader nämns. När man väljer en hyperlänk som<br />
rör en av runstenarna visas en liten bild av runstenen i den smala ramen med svart<br />
bakgrund längst till höger. Om man vill se bilden med runstenen och runinskriptionen<br />
i ett större format eller läsa översättningen av runtexten kan man härifrån aktivera de<br />
“pop-up”-fönster som återger denna information.<br />
31
Figur 15. Skärmbild 5.<br />
Den femte skärmbilden visar två av dessa “pop-up”-fönster. I det ena “pop-up”fönstret<br />
visas runstenen till vänster och till höger är det tänkt att stenens runinskription<br />
ska skrivas tydligt. Den exakta runtexten har tyvärr ej erhållits så till höger återfinns<br />
nu istället en GIF-bild med ett exempel på hur runtexten kan se ut. Runorna är skrivna<br />
med fonten Futhark_A och i exemplet visas den yngre 16-typiga nordiska runraden<br />
(futharken). Denna runtextbild visas även i det andra “pop-up”-fönstret som även<br />
visar översättningen av runtexten till svenska. Mellan de både “pop-up”-fönstrena<br />
finns ömsesidiga hyperlänkar. Poängen med att ha runstenen och runtexten i det ena<br />
”pop-up”-fönstret utan översättningen är att den runintresserade användaren själv först<br />
kan få möjlighet att försöka läsa, översätta och tolka runinskriptionen. Därefter har<br />
användaren möjligheten att själv aktivera det andra ”pop-up”-fönstret och få den<br />
officiella översättningen presenterad.<br />
32
Figur 16. Skärmbild 6.<br />
Den sjätte skärmbilden visar ett “pop-up”-fönster som innehåller uppgifter och<br />
förklaringar till ett visst ortnamns betydelse. Dessutom visas även en liten<br />
orienteringskarta i “pop-up”-fönstret. Ibland kan denna orienteringskarta även vara en<br />
hyperkarta om det finns intressanta kulturminnen redovisade på orienteringskartan.<br />
Aktiveringen av dessa “pop-up”-fönster sker via hyperlänken som finns vid det<br />
aktuella ortnamnet i brödtexten som återger beskrivningen av Valbo socken ur ”Det<br />
Medeltida Sverige” (Ramqvist 1998).<br />
33
Figur 17. Skärmbild 7.<br />
Den sjunde skärmbilden visar webbsidan som innehåller det tredje underkapitlet. (3.<br />
Läsanvisningar till Det Medeltida Sverige) Detta underkapitel innehåller<br />
läsanvisningar till ”Det Medeltida Sverige”. Dessa läsanvisningar består dels av<br />
förklaringar till de olika förkortningar som används i ”Det Medeltida Sverige” samt<br />
en beskrivning hur informationsstrukturen i texten är uppbyggd.<br />
34
Figur 18. Skärmbild 8.<br />
Den åttonde skärmbilden visar det fjärde underkapitlet (4. Hyperkartor över Valbo<br />
socken) vars tema handlar om hyperkartor. Meningen är att detta underkapitel ska<br />
återge en trevlig hyperkarta över Valbo socken. En del av detta examensarbete var<br />
just att prova ut en lämplig sorts kartmaterial att använda som det grafiska elementet i<br />
hyperkartan. Därav har tre olika sorters hyperkartor tagits fram och undersökts. Denna<br />
webbsida innehåller länkar till dessa hyperkartor och hyperkartorna presenteras<br />
närmare på de nästföljande skärmbilderna.<br />
35
Figur 19. Skärmbild 9.<br />
Den nionde skärmbilden visar en hyperkarta med den handritade kartan över Valbo<br />
socken som grafiskt element. Kartan är i svart och vitt och är enkel men effektiv. Den<br />
innehåller i stort sett endast karttecken för vattendrag, fornlämningar och orter. Dessa<br />
enkla karttecken markerar samtidigt läget för eventuella zoner med hyperlänkar.<br />
Hyperkartan går under beteckningen ”Historisk karta över Valbo socken” eftersom<br />
kartan är baserad på historisk information ur ”Det Medeltida Sverige, Gästrikland”<br />
(Ramqvist 1998).<br />
36
Figur 20. Skärmbild 10.<br />
Den tionde skärmbilden visar hyperkartan som går under beteckningen ”Historisk<br />
karta över Valbo socken” och ett aktiverat “pop-up”-fönster innehållandes<br />
information om ett ortnamns betydelse samt en liten orienteringskarta.<br />
37
Figur 21. Skärmbild 11.<br />
Den elfte skärmbilden visar en hyperkarta med ett ortofoto över östra delen av Valbo<br />
socken som grafiskt element. Fotot är svart/vitt och har försetts med text- och<br />
bildikoner för att markera var hyperlänkszonerna är belägna. Hyperkartan går under<br />
beteckningen ”Ortofoto över del av Valbo socken”.<br />
38
Figur 22. Skärmbild 12.<br />
Den tolfte skärmbilden visar hyperkartan med ortofotot som grafiskt element och två<br />
aktiverade “pop-up”-fönster. Det ena “pop-up”-fönstret innehåller information om ett<br />
ortnamns betydelse och det andra visar en webbsida med bilder på dels en runsten och<br />
dels ett runtextexempel.<br />
39
Figur 23. Skärmbild 13.<br />
Den trettonde skärmbilden visar en hyperkarta med den Gröna kartan som grafiskt<br />
element. Kartbilden är förhållandevis stor, 3410 x 2490 pixlar, och således visas<br />
endast en mindre del av kartbilden i webbläsarens fönster. Denna webbläsare är en<br />
nyaktiverad webbläsare som visas ovanför den första webbläsaren som fortfarande<br />
visar den bildskärmbild som presenterades som skärmbild åtta i figur 18 på sidan 35.<br />
Anledningen till att denna struktur har använts är dels den att den stora kartbilden<br />
emellanåt kan ta lång tid att ladda ned i datorn och om denna nedladdning och visning<br />
sker i en separat webbläsare kan användaren under tiden utnyttja den första<br />
webbläsaren där hela <strong>Ortnamnslinjen</strong> fortfarande är tillgänglig. Även efter det att<br />
kartan är nedladdad i den andra webbläsaren så kan användaren med fördel växelvis<br />
använda de båda aktiva webbläsarna i sin vidare utforskning av <strong>Ortnamnslinjen</strong>.<br />
Den andra anledningen är att genom att visa kartbilden i hela webbläsarens fönster<br />
istället för i en liten ram, så blir mer av kartbilden synlig på samma gång. Dessutom<br />
så hade man brutit den rådande ramstrukturen om man visat kartan i den första<br />
webbläsarens hela fönster och det hade blivit onödigt knöligt att med enkel HTMLkod<br />
återskapa den.<br />
40
Genom att använda scroll-listerna vid sidan om och i nedre kanten av fönstret kan<br />
man smidigt förflytta sig i runt i kartbilden. Kartbilden, som är i originalskala,<br />
innehåller överlagrade bild- och textikoner som markerar de zoner som har<br />
hyperlänkar knutna till sig. Hyperkartan går under beteckningen ”Modern karta över<br />
Valbo socken”.<br />
Figur 24. Skärmbild 14.<br />
Den fjortonde skärmbilden visar hyperkartan som går under beteckningen ”Modern<br />
karta över Valbo socken” och ett aktiverat “pop-up”-fönster innehållandes<br />
information om ett ortnamns betydelse samt en liten orienteringskarta.<br />
41
Figur 25. Skärmbild 15.<br />
Den fjortonde skärmbilden visar hyperkartan som går under beteckningen ”Modern<br />
karta över Valbo socken” och tre aktiverade “pop-up”-fönster. Ett “pop-up”-fönster<br />
innehåller information om ett ortnamns betydelse samt innerhåller en liten<br />
översiktskarta. Denna överiktskarta är samtidigt en hyperkarta och har i grunden ett<br />
utsnitt av den Gula kartan som sitt grafiska element. Ett annat visar en webbsida med<br />
bilder på dels en runsten och dels ett runtextexempel. Det tredje “pop-up”-fönstret<br />
visar översättningen av runstenen.<br />
42
Figur 26. Skärmbild 16.<br />
Den sextonde skärmbilden visar så slutligen en webbsida som presenterar en översikt<br />
av innehållet i <strong>Ortnamnslinjen</strong>. Denna översikt är mycket rudimentär och<br />
hyperlänkarna leder endast till huvudkapitlernas förstasidor.<br />
Som en avslutande del av examensarbetet gjordes det en mindre jämförelse mellan de<br />
olika karttyperna som i prototypen användes som grafiska element hos hyperkartorna.<br />
Denna jämförelse gjordes för att utröna något om några av de egenskaper som dessa<br />
kartor har samt vilken typ av karta som kan tänkas passa bäst i olika<br />
hyperkartesammanhang.<br />
När man jämför de olika karttypernas egenskaper finner man att alla karttyperna har<br />
sina bra och mindre bra sidor. Den enkla handritade kartan, som även får symbolisera<br />
kartor framställda med hjälp av något kartritningsprogram, har den fördelen att<br />
konstruktören av kartan själv kan styra exakt vilka objekt som ska tas med i kartan<br />
och med vilka karttecken som dessa ska representeras.<br />
För betraktaren och användaren av den hyperkarta som innehåller den handritade<br />
kartan över Valbo socken hjälper det sparsamma användandet av karttecken och<br />
kartdetaljer i kartan till med att man snabbare kan orientera sig i kartbilden, lokalisera<br />
43
platser och identifiera de intressanta zoner där hyperlänkar finns. Detta gör att denna<br />
karta och den karttyp som den representerar utmärkt kommer att kunna fungerar som<br />
grafiskt element för hyperkartor. För att skapa en handritad karta krävs ett visst<br />
kartografiskt kunnande för att kartan ska bli användbar. Det erfordras dock ej någon<br />
hög lägesnoggrannhet hos objekten i kartan eftersom kartorna till <strong>Ortnamnslinjen</strong>s<br />
hyperkartor oftast endast behöver visa den övergripande topologin mellan objekten<br />
och inte det exakta och precisa avståndet.<br />
Ett ortofoto är en trevlig bakgrund för en hyperkarta och har den fördelen att det är en<br />
naturlig representation av landområdet ifråga. Ett ortofoto är ett flygfoto som överallt<br />
i bilden är skalriktigt. Ett ortofoto framställs genom att den ursprungliga flygbildens<br />
centralprojektion omräknas till en ortogonal projektion vilket innebär att varje punkt i<br />
bilden har det läge den har om den skulle setts och fotograferats rakt ovanifrån.<br />
I en flygbild kommer vissa karaktäristiska kännetecken på marken att återges på ett<br />
sätt som en vanlig karta med sina begränsade karttecken ej kan återge lika bra som ett<br />
flygfoto. Dessa karaktäristiska kännetecken kan underlätta en hel del vid försök till<br />
orientering, identifiering och lokalisering av platser om betraktaren är någorlunda<br />
hemmastad i området. För en betraktare som ej är bekant med området kan dock<br />
orienteringen i ett ortofotot utan överlagrade karttecken och informativ text vara<br />
ganska svårt. Ett ortofotot som ska användas som grafiskt element i en hyperkarta<br />
behöver således kompletteras med både namn och symboler för att underlätta<br />
orienteringen i bilden och framhäva hyperlänkszonerna. När dessa kompletteringar är<br />
gjorda så kommer ortofotot mycket väl att kunna användas som grafiskt element i<br />
hyperkartor. Man måste dock vara noggrann och urskiljande när man placerar ut<br />
ikonerna eftersom de kommer att täcka över och skymma bort en del av informationen<br />
i ortofotot. Bildfiler till ortofoton brukar vara stora så dessa måste därför<br />
komprimeras.<br />
Den handritade kartan och har den fördelen att kartor av den typen ofta genererar små<br />
bildfiler som går snabbt att ladda ner i en webbläsare. Den Gröna kartan däremot<br />
genererar på grund av sin detaljrikedom och de många färgerna en bildfil som till sin<br />
storlek är mycket stor. Denna bildfil måste således komprimeras för att kunna laddas<br />
ned i en webbläsare under rimlig tid. Genom komprimeringen kommer en viss<br />
kvalitetsförsämring av bilden att uppstå. Bilden kan vid hög JPEG-komprimering<br />
upplevas som flammig och oskarp i kanten av detaljer i kartan (Gibbs effekt).<br />
Trots detta så upplevs den Gröna kartan som en proffsigt gjord karta med snygga<br />
färger och med mycket detaljer och sidoinformation. Dessa nyss nämnda fördelar,<br />
tillsammans med den att folk i allmänhet är bekanta med de karttecken som finns i<br />
kartan, gör den Gröna kartan mycket användbar som grafiskt element för hyperkartor.<br />
Dock lämpar sig den Gröna kartan bäst då kartbilden visas i sin originalskala eftersom<br />
en nackdel med den Gröna kartan är att teckenstorleken är fixerad i bilden. När man<br />
krymper bildens storlek så kommer texter och andra karttecken att bli alldeles för små<br />
och otydliga. En annan nackdel med den Gröna kartan är att de ikoner som man måste<br />
placera ut i kartbilden, för att markera läget på de zoner i kartan som har hyperlänkar<br />
knutna till sig, kommer att täcka över och skymma bort en hel del av informationen i<br />
kartan.<br />
44
När det gäller användningen av den Gula kartan som grafiskt element för hyperkartor<br />
hos <strong>Ortnamnslinjen</strong> så har den endast utnyttjats för de små orienteringskartorna som<br />
förekommer i vissa “pop-up”-fönster. Anledningen till att den Gula kartan inte<br />
användes som kartämne till en karta som täckte hela Valbo socken var en sådan bildfil<br />
hade blivit alldeles för stor. Kartans skala gjorde den Gula kartan bättre lämpad för de<br />
små orienteringskartorna som endast täcker ett litet område.<br />
I övrigt har den Gula kartan ungefär samma fördelar och nackdelar som den Gröna<br />
kartan. Färgerna hos den Gula kartan är visserligen andra, men även de är tilltalande,<br />
bra och informativa. På grund av den större skalan så finns följaktligen på samma<br />
markyta fler detaljer redovisade i den Gula kartan. Även den Gula kartan har den<br />
nackdelen att överlagrade textikoner täcker över och skymmer bort en hel del av<br />
informationen i kartbilden.<br />
Vilken karttyp som passar bäst som kartämne för det grafiska elementet hos en<br />
hyperkarta beror på flera olika omständigheter, så som vilken tillgång på kartmaterial<br />
man har, kartmaterialets kostnader, vilket ändamål hyperkartan har samt betraktarens<br />
preferenser, kunskap och smak vad gäller kartor.<br />
Hyperlänkstrukturen hos <strong>Ortnamnslinjen</strong>s hypertextstruktur presenteras i appendix A<br />
och <strong>Ortnamnslinjen</strong>s datafilstruktur presenteras i appendix B. HTML-koden återfinns<br />
i appendix C och i appendix D återfinns bilderna på runstenarna i Valbo socken<br />
tillsammans med översättningen av runinskriptionerna. I appendix E redovisas några<br />
exempel på de text- och bildikoner som har framtagits under arbetets gång.<br />
45
5 Slutsatser<br />
Det finns ett stort intresse i Sverige för ortnamn, dess betydelse, historia och funktion.<br />
Intresset finns både bland folk i allmänhet och bland folk som i sitt yrke har med<br />
ortnamnsfrågor att göra. Det finns således ett behov av ett samordnat kunskapsnät<br />
som tar upp ortnamnsfrågor och presenterar information om specifika ortnamn.<br />
Genom att skapa ett sådant kunskapsnät och publicera det på webben gör man<br />
kunskap och information om ortnamn tillgängliga för alla de som har intresse i ämnet.<br />
<strong>Ortnamnslinjen</strong> är ett sådant kunskapsnät.<br />
<strong>Ortnamnslinjen</strong> är också ett utmärkt tillfälle att kombinera ortnamn och kulturhistoria<br />
knuten till dessa orter. Genom ett hypertextsystem kan olika hypermedia länkas till<br />
varandra och ge användaren av systemet en möjlighet att på egen hand utforska<br />
innehållet och tillgodogöra sig informationen som presenteras via de olika<br />
medieformerna.<br />
Genom att införa ett kartografiskt gränssnitt mellan användaren och webbsidorna med<br />
den sökta informationen skapas en hyperkarta. Hyperkartan hjälpa till med den<br />
rumsliga orienteringen och är ett utmärkt sätt knyta ihop olika sorters information som<br />
hör ihop på det geografiska planet. Vilken karttyp som passar bäst då det ska<br />
användas som det grafiska elementet i en hyperkarta beror givetvis på flera olika<br />
omständigheter, som exempelvis vilken tillgång på kartmaterial man har, vilket<br />
ändamål hyperkartan har liksom betraktarens preferenser, kunskap och smak vad<br />
gäller kartor samt inte minst den ekonomiska aspekten. Kartor kostar att framställa<br />
och oavsett om man köper en karta eller ett ortofoto eller ritar en karta själv så är det<br />
en ekonomisk faktor att ta med i beräkningen innan man gör sitt val om vilken karttyp<br />
man tänker använda.<br />
Med en enkel handritad karta kan konstruktören själv styra kartans utseende och<br />
innehåll. Ett ortofoto ger en naturlig, fotografisk representation av landområdet ifråga.<br />
De Gröna och Gula kartorna är professionellt framställda och folk är bekanta med<br />
dem, men bildfilerna blir väldigt stora, även efter komprimering, då ett stort<br />
markområde ska återges. Kanske kommer en teknisk utveckling av mycket kompakta<br />
bildformat och effektiva bildöverföringsmetoder i framtiden att råda bot på detta<br />
problem.<br />
Detta examensarbete har med en enkel prototyp visat hur en hypertextstruktur,<br />
innehållandes hyperkartor, för <strong>Ortnamnslinjen</strong> kan se ut. Denna prototyp är lätt att<br />
vidareutveckla, komplettera eller ändra i. De hyperkartor som i framtiden kommer att<br />
ingå i <strong>Ortnamnslinjen</strong> är kanske av en mer avancerad och tekniskt utökad variant.<br />
Dessa hyperkartor kan då ha en databas kopplad till sig och mot vilken rumsliga<br />
informationssökningar aktivt och direkt kan göras via kartbilden.<br />
Förhoppningsvis kommer <strong>Ortnamnslinjen</strong> att få stor betydelse i försöken att förbättra<br />
informationen om ortnamnen, deras funktion, hantering och betydelse, så att deras<br />
ställning blir starkare.<br />
46
Litteraturförteckning<br />
Ek, J och Hellstadius, S (1996), Lättpocket om HTML, Pagina, Upplands-Väsby<br />
Ek, J (1996), Lättpocket om JavaScript / JScript, Pagina, Upplands-Väsby<br />
Graham, I. S (1996), HTML Sourcebook, 2 nd edition, A Complete Guide to<br />
HTML 3.0, John Wiley & Sons, NewYork, USA<br />
Kraak, M-J och van Driel, R (1997), Principles of Hypermaps, <strong>IT</strong>C, Nederländerna<br />
http://www.itc.nl/~kraak/hypermap/Hypermaps.html<br />
Aktualitetsdatum 1999-11-24<br />
Laurini, R och Milleret - Raffort, F (1990), Principles of Geomatic Hypermaps,<br />
Proceedings 4 th International Symposium on Spatial Data Handling, 23-27 juli<br />
Zürich, Schweiz, v.2, s.642-651<br />
Laurini, R och Thompson, D (1992), Fundamentals of Spatial Information Systems,<br />
Academic Press, London, Storbrittannien<br />
Nationalencyklopedin (1989-1996), Bra Böcker, Höganäs<br />
Nyström, S (1992), Ortnamn och namnvård 2 : Att uppteckna ortnamn (bakgrund<br />
och praktiska anvisningar), LMV-rapport 1992: 18, Lantmäteriverket, Gävle<br />
Rahmqvist, S (1998), Det Medeltida Sverige - (Band 11: Gästrikland),<br />
Riksantikvarieämbetet, Stockholm<br />
Ringstam, H (1991), Ortnamn och namnvård 1 : Ortnamn, fastighetsbildning<br />
och fastighetsregistrering, LMV-rapport 1991: 20, Lantmäteriverket, Gävle<br />
Stephens, M, Applying Cognitive Theory in Hypermedia Design,<br />
http://ouray.cudenver.edu/~mlstephe/cognition.html<br />
Aktualitetsdatum 1999-11-24<br />
The Computer Net Glossary, (Definitioner av datorterminologi),<br />
http://www.cnet.com/Resources/Info/Glossary/<br />
Aktualitetsdatum 1999-11-24<br />
The JPEG Homepage,<br />
http://www.jpeg.org/public/jpeghomepage.htm<br />
Aktualitetsdatum 1999-11-24<br />
Wolfgang, R, JPEG Tutorial,<br />
http://dynamo.ecn.purdue.edu/~ace/jpeg-tut/jpegtut1.html<br />
Aktualitetsdatum 1999-11-24<br />
World Wide Web Consortium (W3C) Homepage,<br />
http://www.w3.org/<br />
Aktualitetsdatum 1999-11-24<br />
47
Appendix<br />
Appendixförteckning……………………………….……………………………… 48<br />
A - <strong>Ortnamnslinjen</strong>s hyperlänkstruktur……………………...…………………..… 49<br />
B - <strong>Ortnamnslinjen</strong>s datafilstruktur………………….………………………….….50<br />
C - HTML-kod………………………………………………………………...……51<br />
D - Bilder på runstenar i Valbo socken…………………………………….…….…81<br />
E - Exempel på bild- och textikoner……………………………………………….. 82<br />
F - Exempel på fraktaler…………………………………………………………… 83<br />
48<br />
Sida
Appendix A.<br />
<strong>Ortnamnslinjen</strong>s hyperlänkstruktur<br />
Huvudkapitel 1.<br />
Namngivningsregler<br />
6 stycken länkar<br />
till olika<br />
underkapitel som<br />
handlar om de<br />
regler som omger<br />
namngivningen av<br />
ortnamn samt ger<br />
stöd och råd i<br />
namngivningsfrågor<br />
1. Om<br />
Valbo<br />
Socken<br />
Mellanlänk<br />
till en liten<br />
bild av en<br />
sökt runsten<br />
(av 3 stycken<br />
möjliga)<br />
Länkar till popupfönster<br />
nr 1 med<br />
bilder av den sökta<br />
runstenen<br />
VÄLKOMMEN TILL ORTNAMNSLINJEN<br />
Huvudkapitel 2.<br />
Socknar<br />
(Ortnamn och<br />
Kulturminnen)<br />
2. Beskrivning av<br />
Valbo Socken ur<br />
(DMS): Det<br />
Medeltida Sverige<br />
Val av Socken<br />
Valbo Socken<br />
(den enda valbara)<br />
1. Historisk<br />
karta över<br />
Valbo Socken<br />
49<br />
Om <strong>Ortnamnslinjen</strong><br />
(Bakgrund och<br />
Länkar)<br />
3. Läsanvisningar<br />
till Det Medeltida<br />
Sverige<br />
Exempel<br />
(byn Ön i<br />
Valbo Socken)<br />
Länkar till popupfönster<br />
nr 2 med<br />
översättningen av den<br />
sökta runstenens runtext<br />
2. Ortofoto<br />
över del av<br />
Valbo Socken<br />
Översikt<br />
av<br />
Innehållet<br />
4. Hyperkartor<br />
över<br />
Valbo Socken<br />
3. Modern<br />
karta över<br />
Valbo Socken<br />
Länkar till popupfönster<br />
nr 3 med<br />
information om ett sökt<br />
ortnamn (av 7 stycken<br />
möjliga i Valbo Socken)
Appendix B.<br />
<strong>Ortnamnslinjen</strong>s datafilstruktur (vid geomatics)<br />
../perk/public_html/Xjobb/<br />
/Valbo/<br />
/awelcomeregler.html<br />
/hittanamn.html<br />
/kommorg.html<br />
/kommprakt.html<br />
/namnprinc.html<br />
/om.html /Forn/<br />
/orter.html /images1/<br />
/orterlista.html /images2/<br />
/ortfunk.html /Alborgatext.html<br />
/oversikt.html /Allmaetext.html /runa11.html<br />
/regler.html /Backatext.html /runa12.html<br />
/reglerframe.html /Gavleantext.html /runa13.html<br />
/reglermain.html /Haeckltext.html /runsten11.html<br />
/reglersprak.html /Hemlitext.html /runsten12.html<br />
/startframe.html /Jaervtext.html /runsten13.html<br />
/vitlenk.html /Kyrkantext.html /runtext11.html<br />
/welcome.html /Oen.html /runtext12.html<br />
/Valboframe.html /runtext13.html<br />
/Valbokarta1.html /svart.html<br />
/Valbomap.html<br />
/Valbonamn.html<br />
/Valboval.html<br />
/anvisningar.html /Alborga30g.jpg<br />
/beskrValbo.html /Allmenn30.jpg<br />
/beskrValboframe.html /Backa30.jpg<br />
/hyperkartor.html /Haeckl30.jpg<br />
/omValbo.html /Hemling30g.jpg<br />
/ortofoto1.html /Jaervsta30g.jpg<br />
/vitfront.html /Val80run.jpg<br />
/Valort.gif<br />
/ortval.JPG<br />
50<br />
/runa1red.GIF<br />
/runa2red.GIF<br />
/runa3red.GIF<br />
/runtest16.gif<br />
/runtest17.gif<br />
/runtest18.gif<br />
/runtest19.gif
Appendix C.<br />
HTML-kod - (Prototypen till <strong>Ortnamnslinjen</strong>)<br />
_____________________________________________________________________<br />
../Xjobb/<br />
_____________________________________________________________________<br />
awelcomeregler.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Namngivning och namnskick i kommunen och i<br />
allmänhet.<br />
<br />
<br />
_____________________________________________________________________<br />
hittanamn.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
Hitta uppgifter om ortnamn.<br />
<br />
<br />
_____________________________________________________________________<br />
kommorg.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Organisation och administration.<br />
<br />
<br />
_____________________________________________________________________<br />
kommprakt.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
Namngivningen i kommunens praktiska arbete.<br />
<br />
<br />
_____________________________________________________________________<br />
51
namnprinc.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
Principer för namngivning.<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
om.html<br />
<br />
OM <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
Om <strong>IT</strong>-<strong>projektet</strong> <strong>Ortnamnslinjen</strong><br />
Här ska det finnas lite bakgrund, förklaringar och länkar ....<br />
RAÄ<br />
LMV<br />
Detta är ett examensarbete vid <strong>KTH</strong><br />
<br />
<br />
<br />
_____________________________________________________________________<br />
orter.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
VÄLJ EN SOCKEN<br />
(Ortnamn och kulturminnen)<br />
<br />
Hedesunda socken<br />
Ovansjö socken<br />
Torsåker socken<br />
Valbo socken<br />
Årsunda socken<br />
<br />
Välj en av ovanstående länkar, eller pröva ett<br />
Listformulär<br />
<br />
<br />
_____________________________________________________________________<br />
orterlista.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
52
VÄLJ EN SOCKEN<br />
(Ortnamn och kulturminnen)<br />
<br />
<br />
<br />
<br />
Hamrånge socken<br />
<br />
Hedesunda socken<br />
<br />
Hille socken<br />
<br />
Ockelbo; socken<br />
<br />
Ovansjö socken<br />
<br />
Torsåker socken<br />
<br />
Valbo socken<br />
<br />
Årsunda socken<br />
<br />
Österfärnebo socken<br />
<br />
<br />
Sedan Du valt : <br />
<br />
<br />
<br />
Åter<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
ortfunk.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
Ortnamnens olika funktioner.<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
oversikt.html<br />
<br />
OM <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Översikt av innehållet<br />
53
Namngivningsregler<br />
<br />
Namngivningen i kommunens praktiska arbete.<br />
Organisation och administration av ortnamnsverksamheten i kommunen.<br />
Var hittar vi uppgifter om ortnamnen och vem kan hjälpa oss att hitta dem?<br />
Ortnamnens olika funktioner<br />
Principer för namngivning<br />
Språkriktighet och skrivregler<br />
<br />
Socknar<br />
<br />
Om Socknen<br />
Beskrivning av Socknen ur Det Medeltida Sverige(DMS)<br />
( Inkluderar länkar om<br />
<br />
Socknens Runstenar och Kulturminnen<br />
Ursprung och Betydelse av Socknens Ortnamn )<br />
<br />
Läsanvisningar till Det medeltida Sverige(DMS)<br />
Hyperkartor över Socknen<br />
<br />
Historisk hyperkarta över Socknen<br />
Ortofoto med hyperlänkar över Socknen<br />
Modern hyperkarta över Socknen<br />
( Hyperkartorna innehåller länkar om<br />
<br />
Socknens Runstenar och Kulturminnen<br />
Ursprung och Betydelse av Socknens Ortnamn )<br />
<br />
<br />
Val av ny socken<br />
<br />
Om <strong>Ortnamnslinjen</strong><br />
Översikt av<br />
innehållet<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
regler.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
<br />
Namngivningen i<br />
kommunens praktiska arbete.<br />
Organisation och<br />
administration avortnamns-verksamheten i kommunen.<br />
Var hittar vi uppgifter<br />
om ortnamnen och vem kan hjälpa oss att hitta dem?<br />
Ortnamnens olika<br />
funktioner<br />
54
Principer för<br />
namngivning<br />
Språkriktighet och<br />
skrivregler<br />
<br />
<br />
_____________________________________________________________________<br />
reglerframe.html<br />
<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Viewing this page requires a browser capable of displaying frames. Sorry!<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
reglermain.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
¤ <br />
<br />
<br />
_____________________________________________________________________<br />
reglersprak.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
Språkriktighet och skrivregler.<br />
<br />
<br />
_____________________________________________________________________<br />
55
startframe.html<br />
<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
<br />
<br />
<br />
<br />
Viewing this page requires a browser capable of displaying frames. Sorry!<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
vitlenk.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
[Pröva en av länkarna ovan] <br />
<br />
<br />
_____________________________________________________________________<br />
welcome.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
VÄLKOMMEN TILL ORTNAMNSLINJEN<br />
Namngivningsregler<br />
<br />
Socknar <br />
<br />
Om <strong>Ortnamnslinjen</strong><br />
<br />
Översikt av innehållet<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
56
../Valbo/<br />
_____________________________________________________________________<br />
Alborgatext.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Alborga<br />
<br />
Alborga<br />
by, Valbo sn, Gästrikland. - Namnet, som skrivs (i) Alebærga 1319,(j)<br />
Aleborge 1541, innehåller al, 'helig, fredad plats' och ordet borg, som<br />
förutom 'befästningsanläggning' i svenska ortnamn även kan betyda 'brant,<br />
stupande höjd'.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
Allmaetext.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Allmänninge<br />
<br />
Allmänninge<br />
by, Valbo sn, Gästrikland. Bynamnet, (j) Almening 1541, (j) Almendinge<br />
1542, är bildat till ordet allmänning, som i fornsvenskan betydde 'mark som<br />
inte var i någons ägo', 'obrukad ödemark'.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
Backatext.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Backa<br />
<br />
57
Backaby, Valbo sn, Gästrikland. Namnet, som skrivs j Backan 1541 och (på) Backa 1542,<br />
innehåller ordet backe i en gammal betydelse 'upphöjning, kulle'. Byn ligger på en höjd.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
Gavleantext.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Gavleån<br />
<br />
Gavleånvattendrag, Valbo sn m.fl., Gästrikland. Ånamnet, Gafle, 1763, har i fornsvensk tid<br />
sannolikt varit Gavla och är bildat till ett ord gavel, 'brant bergvägg' med syftning på gavelliknande<br />
terrängformationer längs åns nedre lopp i Gävle, med vars namn det hänger<br />
samman.<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
Haeckltext.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Häcklinge<br />
<br />
Häcklingeby, Valbo sn, Gästrikland. - Bynamnet som skrivs i Äplinga by 1319, in Eglinga by<br />
1443 kan innehålla ett äldre namn på Valbobäcken, som rinner genom byn. Äglinga- är då en<br />
flertalsform av en inbyggarbeteckning äglingar, 'de som bor vid ån Agla'. Ånamnet kan i sin tur vara<br />
besläktat med ett gammalt ord som betyder 'besvärlig' och i så fall knytas till de forsar som funnits i<br />
vattendraget.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
58
Hemlitext.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Hemlingby<br />
<br />
Hemlingby<br />
by, Valbo sn, Gästrikland. - Namnet, (ij) Hæmlingaby 1432, är bildat till<br />
en inbyggarbetckning hämling , som är avlett av terrängordet hammar<br />
'stenbacke'. Efterleden är by 'gård, by'. Namnet betyder alltså 'de på<br />
stenbacken boendes by'. På flera ställen i byn går urberget i dagen och<br />
bildar stenbackar.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
Jaervtext.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Järvsta<br />
<br />
Järvsta<br />
by, Valbo sn, Gästrikland. - Bynamnet, (ij )Jærffstadhum 1432, innehåller i<br />
förleden sannolikt ett fornsv. *iærve 'sand, grus, sandbank', möjligen<br />
syftande på en strandremsa av sand nedanför byn. Efterleden är plur. av<br />
fornsv. stadher 'ställe'.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
Kyrkantext.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Valbo Kyrka<br />
<br />
59
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
Oen.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Ön 1306 curiam meam in Gestringia. quæ dicitur<br />
insula (DS 1496, avskr), <br />
1307 predij seu curie que dicitur øø (DS 1539),<br />
<br />
1412 insulam Gaddö (BSH 2:77), 1461 i øna<br />
(VaSkA 5/6), 1541 Öne (GäH<br />
1541:1) - 13 H, 5 c.<br />
<br />
GäH 4 sk (järnskatt 1543: 314 osm ), 1544 1 sk (järnskatt<br />
1567: 401 osm; jsk erläggs 1543 av den bonde som fortsätter stå<br />
som skattebonde), <br />
+ 3 ky (saknas 1546-49), 1550 3 pb.<br />
Summa jt 3:4.<br />
<br />
1306 testamenterar Tyrgils Knutsson sin huvudgård i Ön till<br />
Uppsala domkyrka (DS 1496).<br />
1307 ger hertigarna Erik och Valdemar tillstånd för Uppsala<br />
domkapitel att ta egendomen Ön, som Tyrgils Knutsson givit till domkyrkan,<br />
i besittning (DS 1539). <br />
1412 uppmanar ärkebiskopen och fyra biskopar vid provinsialkonsilium<br />
i Arboga kronans fogdar att inom sex veckor till Uppsala domkapitel återlämna<br />
dess öar Ön och Oknö, Trögs hd. Ön har sedan 10<br />
år eller mer utan rätt innehafts av Björn Pedersson (björnram)<br />
och hans föregångare som fogdar över Gästrikland,<br />
men egendomen hade tillhört domkyrkan sedan urminnes tid (BSH 2:77).<br />
1432 håller häradshövdingen Johan Knutsson m fl landsting<br />
i Gävle i närvaro av Hans Kröpelin, hövitsman över<br />
Stockholm och Uppland, vilken då på kungens vägnar anammade<br />
Gästrikland. Vid tinget kärar ärkedjäknen Peder, på<br />
Uppsala domkyrkas och domkapitels vägnar, om 0:19:2 i Ön (Gadøø),<br />
vilken jord tillhört domkyrkan så länge 'att ingen kunde<br />
så långt åter minnas' men som fogdarna i Gästrikland<br />
haft i sin värjo ända sedan Gaddaborgh, som var byggd på<br />
Ön, blev nedbruten, vilket skedde omkring 31 år tidigare (1401).<br />
60
Häradshövdingen utser på Hans Kröpelins befallning<br />
en nämnd om tolv 'beskedliga och gamla män', vilken vittnar att<br />
jorden tillhört domkyrkan länge och ohindrat till dess att rikets<br />
fiender därpå byggde Gaddaborgh, 'vilket hus ej längre stod<br />
än i två år eller tre det högsta'.<br />
Vid samma ting vittnar nämnden att Jöns Jakobsson, som äger<br />
0:5:½, och Jakob i Mackmyra, som också äger 0:5:½ i Ön,<br />
att de blivit av med sin jord på samma sätt som domkyrkan. (RAp<br />
15/1)<br />
1440 förbjuder marsken och riksföreståndaren Karl Knutsson<br />
sina ämbetsmän att hindra Uppsala domkyrka att bruka godset Ön<br />
(Gaddø) (SMR 1227)<br />
1461 ingår Sven i Ön i synenämnd rörande Hemlingby<br />
(VaSkA 5/6). <br />
1544 förlänar Gustav I Enevald Hansson Öns by, som har<br />
fyra bönder, av vilka tre är kyrkolandbor, som räntar 7:0<br />
pn tillsammans, och en skattebonde (GäH 1544:2). 1549 återgår<br />
de tre kyrkohemmanen, som vardera räntar 2:2:2 pn, till kronan (GäH<br />
1549:2).<br />
1549 pantsätter Botild, änka efter Erik Svensson i Gävle,<br />
en gård i Ön, som räntar drygt 1 fat järn, och en gård<br />
i Tjust i Småland till kronan för ett lån av 2 läster<br />
järn. Kungen uppdrar åt sin fogde i Gävle att låna<br />
Botild järnet av det skattejärn som han uppbär i sitt fögderi.<br />
(GR 20 s 114) Item har kgl majt gunstligen unt och [för]länt<br />
hustru Bothild, borgerska i Gävle ett hemman benämnt Ön i<br />
Valbo socken på behaglig tid (GäH 1549:2).<br />
1552 har de fem (!) bönderna som bor på Ön ett laxkar<br />
under sitt land, dessutom har kgl majt ett laxkar på vardera sidan<br />
om Ön (WeAK s 55).<br />
...............Följande systematik är använd.<br />
<br />
<br />
1. Byns nuvarande namn i fetstil.<br />
2. Det äldsta skriftliga beläggen med årtal (1306, 1307,<br />
1412). Stavningen återges exakt enligt källan i kursiv. Om det<br />
äldsta belägget inte finns bevarat i original, anges detta med<br />
förkortningen avskr. I sådana fall (som t ex i detta exempel)<br />
anges alltid i omedelbar anslutning äldsta i original bevarade belägg.<br />
3. Beteckning inom parentes anger vilken källa det är frågan<br />
om (se förkortningslistan);<br />
4. Här redovisas en sammanfattning uppgifter gällande denna<br />
by från de landskapshandlingar som använts. GäH anger att<br />
det i detta fall är Gästriklands handlingar. Av sammanställningen<br />
framgår att byn under de aktuella åren bestod av 4 kamerala<br />
enheter (i fetstil); ursprungligen redovisade som skattehemman (4 sk);<br />
den fasta jordskatten utgår här i järn och i jordeboken<br />
redovisas antal osmundar.<br />
61
5. 1544 inträffar en förändring av jordeboksredovisningen,<br />
varefter endast 1 av de 4 gårdarna redovisa som skatte (1 sk).<br />
6. Från 1544 redovisas 3 gårdar som kyrkolandbohemman (3<br />
ky) och saknas i jordeböckerna 1546-49, när de återkommer<br />
1550 redovisas de som prebendehemman (3 pb). Jordeboksredovisningen<br />
avslutas med jordetalssumman för hela byn 3 mark och 4 öresland<br />
(3:4).<br />
7. Här börjar nästa del av redovisningen: medeltidsnotiser<br />
som bygger på de bevarade medeltida dokumenten eller avskrifter av<br />
dessa. Notiserna är starkt koncentrerade. Endast det som avser jordtransaktioner<br />
eller innehav av jord i denna by har tagits med här.<br />
<br />
Uppgifterna är hämtade ur 'Det medeltida Sverige : Gästrikland',<br />
Riksatikvarieämbetet<br />
<br />
<br />
_____________________________________________________________________<br />
Valboframe.html<br />
<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Viewing this page requires a browser capable of displaying frames. Sorry!<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
Valbokarta1.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Karta Över Valbo <br />
(Denna karta innehåller länkar) <br />
<br />
( Credit: Folke Hedblom )<br />
62
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
Valbomap.html<br />
<br />
HYPERKARTA ÖVER VALBO SOCKEN<br />
<br />
<br />
<br />
<br />
63
<br />
Förflytta dig i kartan med<br />
hjälp av scroll-listerna vid sidorna. Kartan innehåller intressanta<br />
länkar.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
64
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
Valbonamn.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
VALBO SOCKEN<br />
<br />
<br />
_____________________________________________________________________<br />
65
Valboval.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
<br />
Om Valbo socken<br />
<br />
Beskrivning av<br />
Valbo socken ur (DMS): Det Medeltida Sverige<br />
Läsanvisningar till<br />
Det medeltida Sverige<br />
Hyperkartor över<br />
Valbo socken<br />
Val av ny socken<br />
<br />
<br />
_____________________________________________________________________<br />
anvisningar.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
ORTNAMNSLINJEN : Läsanvisningar till Det medeltida Sverige<br />
(DMS)<br />
Förklaringar av använda förkortningar<br />
- Källor och citerad litteratur <br />
- <br />
AL == Almquist L A, Den civila lokalförvaltningen i Sverige 1523 -1630. 1-4. Sthlm<br />
1917-1923<br />
<br />
Brocman == Brocmans Historiskt-topografiska samlingar M 10:1-12, KB<br />
<br />
BSH == Bidrag till Skandinaviens historia. Utg af C G Styffe. 1-5. sthlm 1859-84.<br />
<br />
DS == Biplomatarium Suecanum. Utg af J G Liljegren m fl. I-VIII, IX:1-2, X:1-2. Sthlm<br />
1828-.<br />
<br />
EcklBost == Redogörelse för de ecklesiastika boställena 1<br />
(Gävleborgs län. Sthlm 1904<br />
<br />
GR == Konung Gustaf I:s registratur. Utg genom V Granlund mfl. 1_29. Sthlm 1861-1916<br />
<br />
GäH == Gästriklands handlingar, KA.<br />
<br />
Kbr == Kungligt brev.<br />
<br />
Källström == Källström O, Medeltida kyrksilver från<br />
Sverige och Finland förlorat genom Gustav Vasas konfiskation. Up 1939.<br />
<br />
RAp == Riksarkivets pergamentbrev<br />
<br />
SvK == Sveriges kyrkor. Konsthistoriskt inventarium. Utg av Sigurd Curman m fl.<br />
WeAK == Westman K G, Aktsamling till kungsådreinstitutets historia. Up<br />
1920.<br />
66
- Allmänna<br />
* betyder att namnet inte kunnat återfinnas i det officiella kartmaterialet<br />
avskr == avskrift<br />
f,ff == följande sida, sidor<br />
fo == folio<br />
hd == härad<br />
jsk == järnskatt<br />
jt == jordetal<br />
ky == kyrkohemman<br />
m fl == med flera<br />
osm == osmund<br />
pb == prebendehemman = (landbo)<br />
s == sida<br />
sk == skattehemman = (Bonde hemman)<br />
skt == skattetorp<br />
skuj == skatteutjord<br />
SHM == Statens Historiska Museum<br />
sn == socken<br />
snr == socknar<br />
Sthlm == Stockholm<br />
t ex == till exempel<br />
Up == Uppsala<br />
utg == utgiven<br />
v == verso,(folio)<br />
<br />
<br />
Studera byn<br />
Ön som exempel. Följande systematik<br />
är använd.<br />
1. Byns nuvarande namn i fetstil.<br />
2. Det äldsta skriftliga beläggen med årtal (1306, 1307,<br />
1412). Stavningen återges exakt enligt källan i kursiv. Om det<br />
äldsta belägget inte finns bevarat i original, anges detta med<br />
förkortningen avskr. I sådana fall (som t ex i detta exempel)<br />
anges alltid i omedelbar anslutning äldsta i original bevarade belägg.<br />
3. Beteckning inom parentes anger vilken källa det är frågan<br />
om (se förkortningslistan);<br />
4. Här redovisas en sammanfattning uppgifter gällande denna<br />
by från de landskaps-handlingar som använts. GäH anger att<br />
det i detta fall är Gästriklands handlingar. Av sammanställningen<br />
framgår att byn under de aktuella åren bestod av 4 kamerala<br />
enheter (i fetstil); ursprungligen redovisade som skattehemman (4 sk);<br />
den fasta jordskatten utgår här i järn och i jordeboken<br />
redovisas antal osmundar.<br />
5. 1544 inträffar en förändring av jordeboksredovisningen,<br />
varefter endast 1 av de 4 gårdarna redovisa som skatte (1 sk).<br />
6. Från 1544 redovisas 3 gårdar som kyrkolandbohemman (3<br />
ky) och saknas i jordeböckerna 1546-49, när de återkommer<br />
1550 redovisas de som prebendehemman (3 pb). Jordeboksredovisningen<br />
avslutas med jordetalssumman för hela byn 3 mark- och 4 öresland<br />
(3:4).<br />
7. Här börjar nästa del av redovisningen: medeltidsnotiser<br />
som bygger på de bevarade medeltida dokumenten eller avskrifter av<br />
dessa. Notiserna är starkt koncentrerade. Endast det som avser jordtransaktioner<br />
eller innehav av jord i denna by har tagits med här.<br />
<br />
<br />
_____________________________________________________________________<br />
67
eskrValbo.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
BESKRIVNING AV VALBO SOCKEN UR DMS<br />
<br />
1302 Deinde Valabo (DS 2218, avskr)<br />
1314 De Walabo (DS 1946, avskr)<br />
1344 parochiis Valabo... (DS 3835, s 305)<br />
<br />
Omfattning:<br />
Valbo socken omfattade under medeltiden och förra delen av 1500-talet förutom den<br />
nuvarande socknen (1950) byarna Hemlingby och Sörby. Dessa byar överfördes<br />
före 1542. Sörby lade 1602, tilsammans med Valbo prästgård, som<br />
ladugård under Gävleborg (AL 2 s 300). En mindre del av socknen (vid Fleräng)<br />
flyttades 1939 i alla avseenden till Älvkarleby socken i Uppland (Kbr 31/3).<br />
<br />
<br />
<br />
<br />
Kyrkan: <br />
Valbo kyrka, som är byggd av gråsten, består av ett rektangulärt långhus och ett<br />
smalare rakslutet kor. Den har daterats till omkr 1300. Vid 1400-talets mitt slogs stjärnvalv<br />
avtegel i långhus och kor, vilka försågs med kalkmålningar, av vilka endast<br />
fragment återstår; korvalvet skadades 1742 och ersattes av ett nytt. Vid<br />
utgrävningar på 1950-talet av kyrkans kor påträffades i dess södra del<br />
grundmurarna till ett romanskt kor med absid. Den romanska kyrkans sydmur ingår i den<br />
nuvarande kyrkans, där den äldsta sydportalen är framtagen i exteriören.<br />
Kyrkan förändrades väsentligt under 1700-talet, då långhuset<br />
förlängdes åt väster (1742) och tornet byggdes (1775); en ny sakristia ersatte<br />
den medeltida. I samband med kyrkans restaurering 1889 revs det senmedeltida vapenhuset; den gamla<br />
vapenhusdörren med medeltida beslagstyper förvaras på Länsmuseet<br />
Gävleborg. Av medeltida inventarier har endast bevarats ett medeltida rö,kelsekar av malm<br />
(nu i länsmuseet) och en mässhake från omkr 1525. En dopfunt avröd<br />
sandsten från omkr 1200, som sedan länge finns i Heliga Trefaldighets kyrka i<br />
Gävle, har sannolikt ursprungligen tillhört Valbo. Kyrkans storklocka är gjuten<br />
1483 men senare omgjuten. Invändiga mått (långhuset) cirka 17 x 11 m (SvK 44,<br />
39).<br />
<br />
Klockskatten 1531 inbringar 5 lödiga mark, 5 lod och 1 kvintin silver till kronan. 1547 indras<br />
kyrksilver till kronan: förgyllt silver (11 lödiga mark, 7 lod, 1 kvintin) och oförgyllt<br />
(1 lödig mark, 7½ lod. (Källström s 285)<br />
<br />
<br />
68
1542 klagar kyrkohedern och några sockenbönder i Valbo hos kungen över att<br />
några av borgarna i Gävle, förutom de tre byarna (Hemlingby och Sörby och<br />
Sätra, Hille sn) som från Valbo lagts under Gävle prästbord, har några<br />
gårdar och utjordar i Valbo och Hille snr, för vilka de inte utgör tionde eller andra<br />
rättigheter till Valbo kyrka, så att prästbordet där blir försvagat.<br />
Kungen beordrar befallningsmän och borgmästare och råd i Gävle att se till<br />
att kyrkan och kyrkoherden får sina rättighet av de borgare som är jordägare i<br />
socknen, såsom bönderna där (GR 14 s 27)<br />
<br />
Kyrkby: Ingen.<br />
Runsten: Gs<br />
11 i Järvsta , Gs 12 från Lund , nu vid Valbo kyrka , <br />
Gs 13 från Söderby , nu i Heliga Trefaldighets kyrka, Gävle.<br />
<br />
<br />
Övrigt:<br />
1542 befaller kungen sina befallningsmän att tillse att bönderna i Valbo får<br />
obesvärat bruka sitt skattefiskeri. Bönderna har klagat hos kungen över att de inte<br />
kan bedriva sitt skattefiske, som de av ålder haft, pga att borgarna i Gävle täpper<br />
kungsådran, som bör vara 12 alnar mitt i ån, och bedriver annat olagligt fiskeri,<br />
som förhindrar laxen att ha sin fria uppgång. (WeAK s 34)<br />
<br />
1547 får gästrikefogden befallning att noga undersöka om man kan låta<br />
undersåtarna i Valbo ha ålfiske i en å som löper genom socknen<br />
(<br />
Gavleån ), vilket de genom sändebud hos kungen underdånligen begärt<br />
mot en 'måttlig avgäld'. Fogden skall tills vidare låta bönderna 'bruka deras<br />
bästa och gagn' i ån. Dessa har också underrättat kungen om att borgarna i<br />
Gävle brukar hugga skogen på skatteböndernas ägor i socknen<br />
'äganden oåtsport', varför fogden skall rannsaka detta och tillse att sådant<br />
måtte ske med ägarnas vetskap och vilja. (GR 16 s 532f)<br />
Byar och Gårdar inom socknen:<br />
<br />
<br />
Alborga<br />
1319 i Alebärga (EcklBost s 23, avskr), 1541<br />
Aleborge (GäH 1541:1) - 13 H, 5 d<br />
GäH 4 sk, 1546 3 sk, 1549 4 sk. Summa jt 5:0.<br />
<br />
Järnskatt 1543: 480 + 270 + 240 + 240 osm (1567: 456 + 300 + 270<br />
+ 90 osm). <br />
1319 har Hille kyrka 0:0:1:1½ (EcklBost s 23 avskr).<br />
<br />
<br />
Allmänninge <br />
1541 Almenning (GäH 1541:1), 1545 Almeninga<br />
(EcklBost s 11, avskr) - 13 H, 5 d<br />
<br />
69
GäH 3 sk, summa jt 4:0.<br />
<br />
Järnskatt 1543: 430 + 320 + 210 osm (1567: 430 + 320 + 210 osm).<br />
<br />
1545 har Valbo prästbol två laduland eller laduängar i A<br />
(Brocman M 10:11 f 115v, EcklBost s 11).<br />
<br />
<br />
<br />
Backa <br />
1541 Backan (GäH 1541:1) - 13 H, 5 d<br />
<br />
GäH 4 sk, 1549 3 sk, (1559 2 sk).<br />
1549 1 ky.<br />
Summa jt 4:0.<br />
<br />
Järnskatt 1543: 320 + 240 + 160 osm (1567: 240 + 240 + 240 osm).<br />
<br />
Avrad för ky: 240 osmundar<br />
*Broforssen (nu ?Åbyfors) 1443 ingår allt fiske i<br />
Broforssen och 'sedan hela ån på södra <br />
sidan allt in till forshuvudet i Tolvfors' (Ecklbost s 10,<br />
avskr). <br />
Bäck 1541 Bäck (GäH 1541:1) - 13 H, 5 c.<br />
GäH 5 sk, 1549 4 sk, 1551 5 sk, 1556 4 sk + ½<br />
sk, (1658 5 sk), 1564 5 sk; 1541-1543 skrivs en av bönderna<br />
som Gävleborgare. Summa jt 6:0.<br />
<br />
Järnskatt 1567: 593 + 423 + 308 + 362 + 264 osmundar. <br />
<br />
<br />
*Glasbo 1557 Glasbo. Upptas endast 1557, med bonde, men ej skattlagt,<br />
utom <br />
för 10 osm i jsk (GäH 1557:10). <br />
<br />
<br />
Grinduga 1541 Grindoge (GäH 1541:1) - 13 H, 5 g<br />
<br />
GäH 1541 4 sk, 1542 3 sk, 1544 4 sk + ½ sk, 1546<br />
4 sk.<br />
1541 (endast) 1 skuj.<br />
Summa jt 2:0.<br />
<br />
Järnskatt 1543: 120 + 120 + 84 + 58 + 48 + 30 + 24 osm (1567: 120<br />
+ <br />
120 + 120 + 120 osm).<br />
<br />
<br />
Harnäs 1552 Harnäs (GäH 1552:2) - 13 H,<br />
5 h<br />
GäH 1552 1 skt; betalar ingen fodring, skrivs som torpare 1564.<br />
<br />
Utflyttningen till H sker från Sörby.<br />
<br />
Järnskatt 1560: 120 osmundar.<br />
<br />
70
<br />
<br />
Hemlingby <br />
1432 i Hæmlingaby (RAp 15/1), 1473 i Himmelinge<br />
(WeAK s 21) <br />
- 13 H, 5 e.<br />
<br />
GäH 8 sk, 1542 7 sk + ½ sk, 1543 8 sk +<br />
½ sk,<br />
1544 9 sk, (1546 8 sk), <br />
(1548 8 sk ); 1541 är en av bönderna Gävleborgare, 1542 odlas<br />
1 sk + ½ sk av Gävleborgare, 1543 odlas 2 sk +<br />
½ sk av Gävleborgare, från 1544 <br />
antecknas inte detta i fo. 1564 står en bonde som båtsman. <br />
Summa jt 8:0.<br />
<br />
Järnskatt 1543: 405 + 240 + 240 + 240 + 240 + 176 + 170 + 150 +<br />
120 <br />
osm (1567: 360 + 240 + 240 + 240 + 240 + 184 + 120 + 93 + 85 osm). <br />
<br />
1432 är Magnus i H en av tolv beskedliga män som, vittnar vid<br />
ett <br />
landsting med allmogen i Gävle om bl a en tvist mellan Up domkyrka<br />
och <br />
kapitel och fogdarna i Gästrikland om Ön (RAp 15/1)<br />
<br />
1473 är Peder i H en av tolvmännen från Gästrikland<br />
som skall skilja i <br />
en träta som länge varit mellan allmogen i Färnebo och Hedesunda<br />
<br />
socknar i Gästrikland och Älvkarleby fors och kungsfiske (WeAK<br />
s 21, <br />
avskr av RAp 20/3).<br />
<br />
<br />
*Hven? 1443 har Valbo prästbol två "lada engh"<br />
och ett kvarnställe i <br />
Hven (Ecklbost s 10, avskr). Ett Hven finns också i Hille, med jord<br />
<br />
som ligger under Hille kyrka. Inte heller detta Hven finns på top<br />
kartan.<br />
<br />
<br />
<br />
Häcklinge <br />
1319 i Äplinga by (EcklBost s 23, avskr),<br />
1443 i Aglingeby, i <br />
Äglinge by (Brocman M 10:11 f 115, EcklBost s 10, avskr), 1473<br />
i <br />
71
Ægelingaby (RAp 14/3), 1541 Häklinge<br />
(GäH 1541:1) <br />
- 13 H, 5 d.<br />
<br />
GäH 3 sk; 1541 skattar en av bönderna för två<br />
hemman = 4 sk.<br />
Summa jt 2:5:1.<br />
<br />
Järnskatt 1543: 417 + 296 + 280 osm (1567: 425 + 300 + 282 osm).<br />
<br />
<br />
1319 har Hille kyrka 0:0:10:½ (EcklBost s 23).<br />
<br />
1443 hör tre markland jord med 14 örtugar land i H till Valbo<br />
sockens <br />
prästbol (EcklBost s 10).<br />
<br />
1473 säljer Anders Päderson i H och Jon Svensson i Mackmyra en<br />
halv <br />
tomt i Västerås till Helga lekamens prebenda (RAp 14/3).<br />
<br />
1545 har prästbolet 0:0:20:1 (Brocman M 10:11 f 115, EcklBost s 11).<br />
<br />
<br />
<br />
Järvsta <br />
1432 Jaerffsadhum (RAp 15/1), 1541 Äärsta (GäH<br />
1541:1) - 13 H, 5 f<br />
<br />
GäH 6 sk, 1542 7 sk + ½ sk + ½ sk, 1544 7 sk + ½<br />
sk, 1546 7 sk, (1548 6 sk + ½ sk); 1541 odlas<br />
2 sk av Gävleborgare, 1542 och 1543 odlas 2 sk + ½ sk + ½ sk av<br />
Gävleborgare; från 1544 antecknas ej längre<br />
Gävleborgare. <br />
Summa jt 6:0.<br />
<br />
1432 ingår Kark i J ien av häradshövdingen utsedd nämnd om 12 'beskedliga<br />
och gamla män' rörande Ön (RAp 15/1).<br />
<br />
1517 utfä,rdar häradshövdingen Per Rå,lamb synebrev på,<br />
rågång mellan Hemlingbys urfjäll och J 'bolstad' (byteritorium) DG s 131, regest).<br />
<br />
1560 har Per Larsson i J en sågkvarn, för vilken han ger 2 tolfter sågbräder i<br />
tull till kronan (1/10 av produktionen) GäH 1560:7).<br />
<br />
Kubbo 1541 Kugeboda (GäH 1541:1) - 13 H, 3 g.<br />
GäH 1 sk, 0:6 - järnskatt 240 osm (180).<br />
<br />
Lund 1473 i Lund (WeAK s 21), 1541 Lundh (GäH 1541:1)-13 H, 5 d.<br />
GäH 3 sk -järnskatt 617+473+425 osm.<br />
1560 har Erik Nilsson i L en sågkvarn, för vilken han ger 9 tolfter sågbräder i<br />
tull till kronan (1/10 av produktionen) GäH 1560:7).<br />
<br />
Lärkbo 1557 Lärkebo (GäH 1557:10) - 13 H, 4 f.<br />
1557 (endast) upptas L utan brukare och fodring men med järnskatt 15 osm (GäH<br />
1557:10)..........<br />
72
Ön 1306 curiam meam in Gestringia. quæ dicitur<br />
insula (DS 1496, avskr), <br />
1307 predij seu curie que dicitur øø (DS 1539),<br />
1412 insulam Gaddö (BSH 2:77), 1461 i øna<br />
(VaSkA 5/6), 1541 Öne (GäH<br />
1541:1) - 13 H, 5 c.<br />
<br />
GäH 4 sk (järnskatt 1543: 314 osm ), 1544 1 sk (järnskatt<br />
1567: 401 osm; jsk erläggs 1543 av den bonde som fortsätter stå<br />
som skattebonde), <br />
+ 3 ky (saknas 1546-49), 1550 3 pb.<br />
Summa jt 3:4. <br />
1306 testamenterar Tyrgils Knutsson sin huvudgård i Ön till<br />
Uppsala domkyrka (DS 1496).<br />
1307 ger hertigarna Erik och Valdemar tillstånd för Uppsala<br />
domkapitel att ta egendomen Ön, som Tyrgils Knutsson givit till domkyrkan,<br />
i besittning (DS 1539). <br />
1412 uppmanar ärkebiskopen och fyra biskopar vid provinsialkonsilium<br />
i Arboga kronans fogdar att inom sex veckor till Uppsala domkapitel återlämna<br />
dess öar Ön och Oknö, Trögs hd. Ön har sedan 10<br />
år eller mer utan rätt innehafts av Björn Pedersson (björnram)<br />
och hans föregångare som fogdar över Gästrikland,<br />
men egendomen hade tillhört domkyrkan sedan urminnes tid (BSH 2:77).<br />
1432 håller häradshövdingen Johan Knutsson m fl landsting<br />
i Gävle i närvaro av Hans Kröpelin, hövitsman över<br />
Stockholm och Uppland, vilken då på kungens vägnar anammade<br />
Gästrikland. Vid tinget kärar ärkedjäknen Peder, på<br />
Uppsala domkyrkas och domkapitels vägnar, om 0:19:2 i Ön (Gadøø),<br />
vilken jord tillhört domkyrkan så länge 'att ingen kunde<br />
så långt åter minnas' men som fogdarna i Gästrikland<br />
haft i sin värjo ända sedan Gaddaborgh, som var byggd på<br />
Ön, blev nedbruten, vilket skedde omkring 31 år tidigare (1401).<br />
Häradshövdingen utser på Hans Kröpelins befallning<br />
en nämnd om tolv 'beskedliga och gamla män', vilken vittnar att<br />
jorden tillhört domkyrkan länge och ohindrat till dess att rikets<br />
fiender därpå byggde Gaddaborgh, 'vilket hus ej längre stod<br />
än i två år eller tre det högsta'.<br />
Vid samma ting vittnar nämnden att Jöns Jakobsson, som äger<br />
0:5:½, och Jakob i Mackmyra, som också äger 0:5:½ i Ön,<br />
att de blivit av med sin jord på samma sätt som domkyrkan. (RAp 15/1)<br />
1440 förbjuder marsken och riksföreståndaren Karl Knutsson<br />
sina ämbetsmän att hindra Uppsala domkyrka att bruka godset Ön<br />
(Gaddø) (SMR 1227)<br />
1461 ingår Sven i Ön i synenämnd rörande Hemlingby<br />
(VaSkA 5/6). <br />
1544 förlänar Gustav I Enevald Hansson Öns by, som har<br />
fyra bönder, av vilka tre är kyrkolandbor, som räntar 7:0<br />
pn tillsammans, och en skattebonde (GäH 1544:2). 1549 återgår<br />
de tre kyrkohemmanen, som vardera räntar 2:2:2 pn, till kronan (GäH<br />
1549:2).<br />
1549 pantsätter Botild, änka efter Erik Svensson i Gävle,<br />
en gård i Ön, som räntar drygt 1 fat järn, och en gård<br />
i Tjust i Småland till kronan för ett lån av 2 läster<br />
järn. Kungen uppdrar åt sin fogde i Gävle att låna<br />
Botild järnet av det skattejärn som han uppbär i sitt fögderi.<br />
(GR 20 s 114) Item har kgl majt gunstligen unt och [för]länt<br />
hustru Bothild, borgerska i Gävle ett hemman benämnt Ön i<br />
Valbo socken på behaglig tid (GäH 1549:2).<br />
73
1552 har de fem (!) bönderna som bor på Ön ett laxkar<br />
under sitt land, dessutom har kgl majt ett laxkar på vardera sidan<br />
om Ön (WeAK s 55)................<br />
* betyder att namnet inte kunnat återfinnas i det officiella kartmaterialet<br />
<br />
Uppgifterna är hämtade ur 'Det medeltida Sverige : Gästrikland',<br />
Riksatikvarieämbetet<br />
<br />
<br />
_____________________________________________________________________<br />
beskrValboframe.html<br />
<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
<br />
<br />
<br />
Viewing this page requires a browser capable of displaying frames. Sorry!<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
hyperkartor.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
UTPROVNING AV HYPERKARTOR<br />
<br />
Historisk karta<br />
över Valbo socken<br />
Ortofoto över del av<br />
Valbo<br />
Modern karta över<br />
Valbo socken<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
omValbo.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Valbo:<br />
74
Tätort och församling i Gävle kommun och ligger på pendelavstånd<br />
från Gävle och Sandviken. I tätorten finns 7 700 invånare.<br />
Ortnamnet innehåller ordet val(e) 'samling av ris, risvase' och ordet bo, möjligen i<br />
betydelsen 'bygd'. <br />
Valbo socken omfattar även landsbygden i nuvarande Staffans församling och<br />
består av en utpräglad dalbygd utmed Gavleån och en vidsträckt glesbebyggd<br />
skogsmark. Omkring 170 fornlämningar finns bevarade, varav några är<br />
stenåldersboplatser. Drygt 20 kuströsegravar från bronsåldern och omkring 130<br />
gravhögar från yngre järnålder är bevarade. Tre runstenar är kända, varav en<br />
är flyttad till Gävle. Den nuvarande kyrkan härör från omkring 1300,<br />
då den ersatte en äldre romansk kyrka från omkring 1200. Den välvdes vid<br />
1400-talets mitt, förlängdes mot väster vid 1700-talets mitt och fick sitt torn 1777. I<br />
kyrkan finns rester av kalkmålningar från 1400-talets mitt och i korfönstret<br />
glasmålningar av Harald Lindberg från 1950-talet.Tätorten Valbo<br />
är också välkänt för Valbo köpcentrum, Norrlands<br />
största. <br />
<br />
<br />
_____________________________________________________________________<br />
ortofoto1.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Ortofoto Över Del Av Valbo <br />
(Detta foto innehåller länkar)<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
75
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
vitfront.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
¤ ¤<br />
<br />
<br />
_____________________________________________________________________<br />
../Forn/<br />
_____________________________________________________________________<br />
runa11.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Runsten GS11 i <br />
Järvsta<br />
<br />
<br />
<br />
Om du vill läsa översättningen på runtexten, klicka<br />
<br />
här<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
76
una12.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Runsten GS12 från Lund. Nu vid Valbo kyrka.<br />
<br />
<br />
<br />
<br />
Om du vill läsa översättningen på runtexten, klicka<br />
här<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
runa13.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Runsten GS13 från Söderby. Nu i Heliga Trefaldighets kyrka, Gävle.<br />
<br />
<br />
<br />
<br />
Om du vill läsa översättningen på runtexten, klicka<br />
här<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
runsten11.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
77
Runsten GS11 i Järvsta<br />
<br />
Om du vill se runstenen och runtexten i ett<br />
större format, klicka på bilden.<br />
Om du vill läsa översättningen<br />
på runtexten, klicka <br />
här<br />
<br />
<br />
_____________________________________________________________________<br />
runsten12.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Runsten GS12 från Lund, nu vid Valbo kyrka<br />
<br />
Om du vill se runstenen i ett större<br />
format, klicka på bilden.<br />
Om du vill läsa översättningen<br />
på runtexten, klicka här<br />
<br />
<br />
_____________________________________________________________________<br />
runsten13.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Runsten GS13 från Söderby, nu i Heliga Trefaldighets kyrka<br />
<br />
Om du vill se runstenen i ett större<br />
format, klicka på bilden.<br />
Om du vill läsa översättningen<br />
på runtexten, klicka här<br />
<br />
<br />
_____________________________________________________________________<br />
78
untext11.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Översättning av runsten GS11 i Järvsta<br />
<br />
Tjudger och Gudlev och Karl, alla dessa bröder lät resa denna sten till minne av Tjudmund, sin far.<br />
Gud och Guds moder hjälpe hans själ. Och Åsmund Kåresson ristade rätta runor. Då satt Emund.<br />
<br />
<br />
Om du vill se runstenen, klicka<br />
<br />
här<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
runtext12.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
Översättning av runsten GS12 från Lund. Nu vid Valbo kyrka.<br />
<br />
i_al-ra lät resa denna sten till minne av Esbjörn, sin son. De var ... Sven och Arnfast och ... de ... Gud<br />
hjälpe hans själ och Guds moder. Rätta runor högg Åsmund.<br />
<br />
<br />
Om du vill se runstenen, klicka<br />
här<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
runtext13.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
79
Översättning av runsten GS13 från Söderby.<br />
Nu i Heliga Trefaldighets kyrka, Gävle.<br />
Bruse lät uppresa denna sten till minne av Egil, sin bror. Och han blev död i Tavastland, då Bruse förde<br />
landskapets ledung efter sin broder. Han for med Fröger. Gud hjälpe hans själ och Guds moder. Sven<br />
och Åsmund de ristade.<br />
<br />
Om du vill se runstenen, klicka här<br />
<br />
<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
svart.html<br />
<br />
PROTOTYP TILL <strong>IT</strong>-PROJEKTET ORTNAMNSLINJEN<br />
<br />
<br />
<br />
<br />
_____________________________________________________________________<br />
80
Appendix D.<br />
Bilder på Runstenar i Valbo socken, Gästrikland<br />
Runsten G11 i Järvsta Runsten G12 från Lund, nu vid Valbo kyrka<br />
Översättning av runsten GS11 i Järvsta Översättning av runsten GS12 från Lund.<br />
Tjudger och Gudlev och Karl, alla dessa bröder (Nu vid Valbo kyrka.)<br />
lät resa denna sten tillminne av Tjudmund, sin far i_al-ra lät resa denna sten till minne av Esbjörn, sin son.<br />
Gud och Guds moder hjälpe hans själ. Och De var ... Sven och Arnfast och ... de ... Gud hjälpe hans själ<br />
Åsmund Kåresson ristade rätta runor. Då satt Emund. och Guds moder. Rätta runor högg Åsmund.<br />
Runsten G13 från Sörby, nu i Heliga Trefaldighets kyrka, Gävle<br />
Översättning av runsten GS13 från Söderby. (Nu i Heliga Trefaldighets kyrka, Gävle.)<br />
Bruse lät uppresa denna sten till minne av Egil, sin bror. Och han blev död i Tavastland,<br />
då Bruse förde landskapets ledung efter sin broder. Han for med Fröger.<br />
Gud hjälpe hans själ och Guds moder. Sven och Åsmund de ristade.<br />
81
Appendix E.<br />
Exempel på bild- och textikoner<br />
a) Anger ortnamn b) Anger riktning mot Gävle c) Anger fornlämning<br />
d) Anger ortnamn och hyperlänk e) Visar exempel på runtext (futharken)<br />
f) Bildikon som visar runsten och markerar hyperlänk<br />
82
Appendix F.<br />
Exempel på fraktaler<br />
Bilden till vänster är en uppförstoring av den vita rutan i bilden till höger.<br />
Grundmönstret från den större bilden till höger går igen i den mindre bilden till<br />
vänster.<br />
Bilden ovan visar en fraktal som ser ut som ett ormbunksblad. Formen på bladet går<br />
igen i varje mindre delblad av bladet.<br />
Ytterligare ett exempel på en fraktal. Stjärnmönstret går igen i varje del av stjärnan.<br />
Detta exempel visar att genom iterationer av ett grundmönster uppstår en fraktal.<br />
83
TR<strong>IT</strong>A-GEOFOTO serien utges av:<br />
Kungl Tekniska Högskolan<br />
Institutionen för Geodesi och Fotogrammetri<br />
100 44 STOCKHOLM<br />
Drottning Kristinas väg 30<br />
Telefon: 08-7907342<br />
Telefax: 08-7907343<br />
URL: http://www.geomatics.kth.se/<br />
TR<strong>IT</strong>A-GEOFOTO-serien 1999 - The TR<strong>IT</strong>A-GEOFOTO series, 1999<br />
1999:1 Friborg, Klas. Differential GPS in A Tested Mobil Environment – An Accuracy Study.<br />
March 1999. (Examensarbete i geodesi nr 3061. Handledare: Horemuz)<br />
1999:2 Torlegård, Kennert. Analytisk fotogrammetri och dess felteori. (Kompendium)<br />
1999:3 Horemuz, Milan and Lars E Sjöberg. Quick GPS Ambiguity Resolution For Short<br />
And Long Baselines. March 1999.<br />
1999:4 Anna-Maria Dorfh och Maria Nilsson. Digitalt ortofoto för ajourhållning av<br />
baskarta. April 1999. (Examensarbete i fotogrammetri nr 112. Handledare: Anders<br />
Boberg)<br />
1999:5 Rose-Marie Kvål och Annica Larsson. Algal Bloom Monitoring and Detection in the<br />
Baltic Sea, the Usefulness of Marine Sensors Compared to a Meteorological Sensor. April<br />
1999. (Examensarbete i fotogrammetri. Handledare: Boberg, Lundén och Rud)<br />
1999:6 Krzysztof Gajdamowicz. Automated Processing of Georeferenced Colour Stereo Images<br />
for Road Inventory. April 1999. (Doctoral dissertation)<br />
1999:7 Daniel Öhman. Automatic Text Localisation on Traffic Signs from Colour Stereoscopic<br />
Image Sequences. April 1999. (Examensarbete i fotogrammetri nr 113. Handledare: Boberg,<br />
Gajdamowicz)<br />
1999:8 Stefan Wulcan. Samlingskarta - En förstudie avseende samordning av ledningar inom<br />
Solna. May 1999. (Examensarbete. Handledare: Hauska)<br />
1999:9 Magnus Johansson och Christer Bylund. Landhöjning i södra Sverige<br />
beräknad från tredje precisionsavvägningen och RH70 höjder. Juni 1999. (Examensarbete i<br />
geodesi nr 3062. Handledare: Fan)<br />
1999:10 Jan Danielsen. Determination of Land Uplift in areas not covered by repeated levellings.<br />
With application to South-Norway. Juni 1999. (Licentiate thesis)<br />
1999:11 Mattias Pettersson. Utvärdering av vektoriseringsprogram. Juni 1999.<br />
(Examensarbete i geoinformatik. Handledare: Hauska)<br />
1999:12 Anders Vidén. Semiautomatiserad fotogrammetrisk mätning av signalerade punkter, linjeoch<br />
ellipsobjekt i MIDOC, Multi Image Documentation.". Juni 1999. (Examensarbete i<br />
fotogrammetri nr 114. Handledare: Axelsson)<br />
1999:13 Albert Morales Pérez and Pere Carmona Ortega. Movements monitoring of a high<br />
building. Juni 1999. (Examensarbete i geodesi nr 3063. Handledare: Horemuz)
1999:14 Lina Nyberg och Andreas Prevodnik. A Pilot Study of Soil Erosion in the Close<br />
Environment of Idrija, Western Slovenia. An Application of Geographical Information<br />
Systems. December 1999. (Examensarbete i geoinformatik. Handledare: Henkel)<br />
1999:15 Sanna Sparr Olivier. Évaluation de la possibilité d'utiliser des images<br />
satellites à haute résolution et le GPS différentiel pour la cartographie en<br />
haute montagne - Avec réalisation d'un prototype. Augusti 1999.<br />
(Examensarbete i fotogrammetri nr 115. Handledare: Boberg)<br />
1999:16 Rannala, Marek. Surveying of road geometry with Real Time Kinematics GPS. Oktober<br />
1999. (Examensarbete i geodesi nr 3064. Handledare: Horemuz)<br />
1999:17 Klang, Dan. Reconstruction of Geometric Road Data Using Remotely Sensed Imagery.<br />
Oktober 1999. Photogrammetric Reports No 67. (Doctoral Dissertation)<br />
TR<strong>IT</strong>A-GEOFOTO-serien 2000 - The TR<strong>IT</strong>A-GEOFOTO series, 2000<br />
2000:1 Carballo, Gabriel. Statistically-based multiresolution network flow phase unwrapping in SAR<br />
interferometry. January 2000. Photogrammetric Reports No 68. (Doctoral Dissertation)<br />
2000:2 Jonas Andersson och Jens Hedlund. Geografiska analyser över Internet. Januari 2000.<br />
(Examensarbete i geoinformatik. Handledare: Roslund)<br />
2000:3 Thomas Rehders. Noggrannhetsstudier vid RTK-mätning och kvalitetsundersökning av GPSmottagare.<br />
Februari 2000. (Examensarbete i geodesi nr 3065. Handledare: Horemuz)<br />
2000:4 Åsa Hesson. Publicering av historiska kartor på Internet. Februari 2000. (Examensarbete i<br />
geoinformatik. Handledare: Hauska)<br />
2000:5 Malin Skagerström och Karin Wiklander. Extension of a control network in Dar es Salaam using<br />
GPS-technology. Februari 2000. (Examensarbete i geodesi nr 3066. Handledare: Stoimenov)<br />
2000:6 Maria Sjödin och Anna Strid. Automatisk generalisering med objektorienterad kartdatabas. Februari<br />
2000. (Examensarbete i geoinformatik. Handledare: Hauska)<br />
2000:7 Per Koldestam. <strong>IT</strong>-<strong>projektet</strong> <strong>Ortnamnslinjen</strong>. Mars 2000. (Examensarbete i geoinformatik. Handledare:<br />
Hauska).
