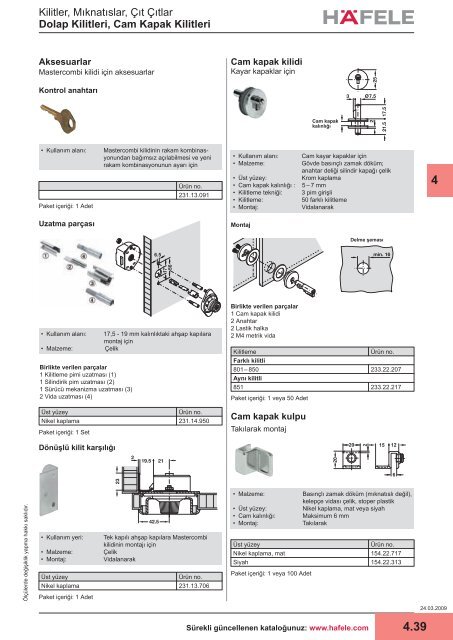

Kilitler, Mıknatıslar, Çıt Çıtlar<br />
<strong>Dolap</strong> Kilitleri, Cam Kapak Kilitleri<br />
Aksesuarlar<br />
Mastercombi kilidi için aksesuarlar<br />
Cam <strong>kapak</strong> kilidi<br />
Kayar <strong>kapak</strong>lar için<br />
Kontrol anahtarı<br />
Cam <strong>kapak</strong><br />
kalınlığı<br />
• Kullanım alanı:<br />
Paket içeriği: 1 Adet<br />
Mastercombi kilidinin rakam kombinasyonundan<br />
bağımsız açılabilmesi <strong>ve</strong> yeni<br />
rakam kombinasyonunun ayarı için<br />
Ürün no.<br />
231.13.091<br />
• Kullanım alanı:<br />
• Malzeme:<br />
• Üst yüzey:<br />
• Cam <strong>kapak</strong> kalınlığı :<br />
• Kilitleme tekniği:<br />
• Kilitleme:<br />
• Montaj:<br />
Cam kayar <strong>kapak</strong>lar için<br />
Gövde basınçlı zamak döküm;<br />
anahtar deliği silindir kapağı çelik<br />
Krom kaplama<br />
5 – 7 mm<br />
3 pim girişli<br />
50 farklı kilitleme<br />
Vidalanarak<br />
4<br />
Uzatma parçası<br />
Montaj<br />
Delme şeması<br />
• Kullanım alanı:<br />
• Malzeme:<br />
Birlikte <strong>ve</strong>rilen parçalar<br />
1 Kilitleme pimi uzatması (1)<br />
1 Silindirik pim uzatması (2)<br />
1 Sürücü mekanizma uzatması (3)<br />
2 Vida uzatması (4)<br />
17,5 - 19 mm kalınlıktaki ahşap kapılara<br />
montaj için<br />
Çelik<br />
Üst yüzey<br />
Ürün no.<br />
Nikel kaplama 231.14.950<br />
Paket içeriği: 1 Set<br />
Birlikte <strong>ve</strong>rilen parçalar<br />
1 Cam <strong>kapak</strong> kilidi<br />
2 Anahtar<br />
2 Lastik halka<br />
2 M4 metrik vida<br />
Kilitleme<br />
Ürün no.<br />
Farklı kilitli<br />
801–850 233.22.207<br />
Aynı kilitli<br />
851 233.22.217<br />
Paket içeriği: 1 <strong>ve</strong>ya 50 Adet<br />
Cam <strong>kapak</strong> kulpu<br />
Takılarak montaj<br />
Dönüşlü kilit karşılığı<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
• Kullanım yeri: Tek kapılı ahşap kapılara Mastercombi<br />
kilidinin montajı için<br />
• Malzeme:<br />
Çelik<br />
• Montaj:<br />
Vidalanarak<br />
Üst yüzey<br />
Ürün no.<br />
Nikel kaplama 231.13.706<br />
Paket içeriği: 1 Adet<br />
• Malzeme:<br />
• Üst yüzey:<br />
• Cam kalınlığı:<br />
• Montaj:<br />
Paket içeriği: 1 <strong>ve</strong>ya 100 Adet<br />
Basınçlı zamak döküm (mıknatıslı değil),<br />
kelepçe vidası çelik, stoper plastik<br />
Nikel kaplama, mat <strong>ve</strong>ya siyah<br />
Maksimum 6 mm<br />
Takılarak<br />
Üst yüzey<br />
Ürün no.<br />
Nikel kaplama, mat 154.22.717<br />
Siyah 154.22.313<br />
24.03.2009<br />
Sürekli güncellenen kataloğunuz: www.hafele.com 4.39
Kilitler, Mıknatıslar, Çıt Çıtlar<br />
Kaput Kancaları<br />
Kaput kancası<br />
Kilit kancası<br />
C tipi<br />
3.0 4.5<br />
4<br />
• Malzeme:<br />
• Üst yüzey:<br />
• Montaj:<br />
Ölçüler mm<br />
(A x B)<br />
Kaput kancası<br />
Halkalı<br />
Çelik <strong>ve</strong>ya paslanmaz çelik<br />
Çelik, laklanmış, siyah <strong>ve</strong>ya galvaniz<br />
Vidalanarak<br />
Askı Ø<br />
mm<br />
Kilit kancası<br />
C tipi D tipi<br />
Vida<br />
Ø mm<br />
55 x 22 3 A A 3,0<br />
75 x 30 4 B B 3,0<br />
105 x 38 4 C C 4,5<br />
130 x 45 5 C C <strong>ve</strong> D 4,5<br />
Ölçüler mm (A x B) Malzeme / Üst yüzey Ürün no.<br />
55 x 22 Çelik, laklanmış, siyah 380.53.306<br />
Çelik, galvaniz 380.53.900<br />
Paslanmaz çelik 380.53.000<br />
75 x 30 Çelik, laklanmış, siyah 380.53.315<br />
Çelik, galvaniz 380.53.910<br />
Paslanmaz çelik 380.53.010<br />
105 x 38 Çelik, galvaniz 380.53.930<br />
Paslanmaz çelik 380.53.030<br />
130 x 45 Çelik, galvaniz 380.53.940<br />
Paket içeriği: 1 <strong>ve</strong>ya 100 Adet<br />
A B C<br />
• Malzeme:<br />
• Üst yüzey:<br />
• Montaj:<br />
Çelik <strong>ve</strong>ya paslanmaz çelik<br />
Çelik, laklanmış, siyah <strong>ve</strong>ya galvaniz<br />
Kilitle aynı düzeyde vidalanarak<br />
Donanım Malzeme / Üst yüzey Ürün no.<br />
A Çelik, laklanmış, siyah 380.65.306<br />
Çelik, galvaniz 380.65.900<br />
Paslanmaz çelik 380.65.000<br />
B Çelik, laklanmış, siyah 380.65.315<br />
Çelik, galvaniz 380.65.910<br />
Paslanmaz çelik 380.65.010<br />
C Çelik, laklanmış, siyah 380.65.333<br />
Çelik, galvaniz 380.65.930<br />
Paslanmaz çelik 380.65.030<br />
Paket içeriği: 1 <strong>ve</strong>ya 100 Adet<br />
Kilit kancası<br />
D tipi<br />
4.5<br />
• Donanım:<br />
• Malzeme:<br />
• Üst yüzey:<br />
• Montaj:<br />
Asma kilitle kilitlemek için halka<br />
Çelik <strong>ve</strong>ya paslanmaz çelik<br />
Çelik, laklanmış, siyah <strong>ve</strong>ya galvaniz<br />
Vidalanarak<br />
A<br />
B<br />
C<br />
D<br />
Ölçüler mm<br />
(A x B)<br />
Askı Ø<br />
mm<br />
Kilit kancası<br />
C tipi D tipi<br />
Vida<br />
Ø mm<br />
105 x 38 4 C C 4,5<br />
130 x 45 5 C C <strong>ve</strong> D 4,5<br />
Ölçüler mm (A x B) Malzeme / Üst yüzey Ürün no.<br />
105 x 38 Çelik, galvaniz 380.53.980<br />
130 x 45 Çelik, galvaniz 380.53.990<br />
Paket içeriği: 1 <strong>ve</strong>ya 100 Adet<br />
• Malzeme:<br />
• Üst yüzey:<br />
• Montaj:<br />
Çelik <strong>ve</strong>ya paslanmaz çelik<br />
Çelik, laklanmış, siyah <strong>ve</strong>ya galvaniz<br />
Kilidin sağ köşebendine vidalanarak<br />
Donanım Malzeme / Üst yüzey Ürün no.<br />
A Çelik, galvaniz 380.64.900<br />
B Çelik, galvaniz 380.64.910<br />
C Çelik, galvaniz 380.64.930<br />
D Çelik, galvaniz 380.64.940<br />
Paket içeriği: 1 <strong>ve</strong>ya 100 Adet<br />
HOSPA Yassı başlı sunta vidası p Sayfa 2.11<br />
HOSPA Havşa başlı sunta vidası p Sayfa 2.4<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
