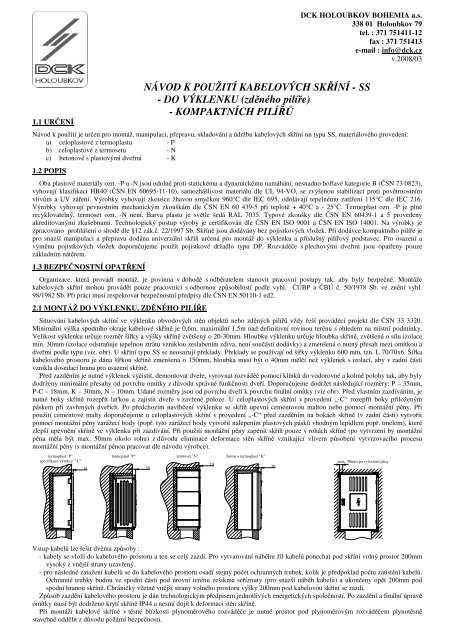

<strong>DCK</strong> HOLOUBKOV BOHEMIA a.s.<br />
338 01 <strong>Holoubkov</strong> 79<br />
tel. : 371 751411-12<br />
fax : 371 751413<br />
e-mail : info@dck.cz<br />
v.2008/03<br />
1.1 URENÍ<br />
NÁVOD K POUŽITÍ KABELOVÝCH SKÍNÍ - SS<br />
- <strong>DO</strong> VÝKLENKU (zdného pilíe)<br />
- KOMPAKTNÍCH PILÍ<br />
Návod k použití je uren pro montáž, manipulaci, pepravu, skladování a údržbu kabelových skíní nn typu SS, materiálového provedení:<br />
a) celopl<strong>as</strong>tové z termopl<strong>as</strong>tu - P<br />
b) celopl<strong>as</strong>tové z termosetu - N<br />
c) betonové s pl<strong>as</strong>tovými dvemi - K<br />
1.2 POPIS<br />
Oba pl<strong>as</strong>tové materiály ozn. -P a -N jsou odolné proti statickému a dynamickému namáhání, nesnadno holavé kategorie B (SN 73 0823),<br />
vyhovují kl<strong>as</strong>ifikaci HB40 (SN EN 60695-11-10), samozhášlivost materiálu dle UL 94-VO, se zvýšenou stabilizací proti povtrnostním<br />
vlivm a UV záení. Výrobky vyhovují zkoušce žhavou smykou 960°C dle IEC 695, odolávají tepelnému zatížení 115°C dle IEC 216.<br />
Výrobky vyhovují pevnostním mechanickým zkouškám dle SN EN 60 439-5 pi teplot + 40°C a - 25°C. Termopl<strong>as</strong>t ozn. -P je pln<br />
recyklovatelný, termoset ozn. -N není. Barva pl<strong>as</strong>tu je svtle šedá RAL 7035. Typové zkoušky dle SN EN 60439-1 a 5 provedeny<br />
akreditovanými zkušebnami. Technologický postup výroby je certifikován dle SN EN ISO 9001 a SN EN ISO 14001. Na výrobky je<br />
zpracováno prohlášení o shod dle §12 zák.. 22/1997 Sb. Skín jsou dodávány bez pojistkových vložek. Pi dodávce kompaktního pilíe je<br />
pro snazší manipulaci a pepravu dodána univerzální skí urená pro montáž do výklenku a píslušný pilíový podstavec. Pro osazení a<br />
výmnu pojistkových vložek doporuujeme použít pojistkové držadlo typu DP. Rozváde s plechovými dvemi jsou opateny pouze<br />
základním nátrem.<br />
1.3 BEZPENOSTNÍ OPATENÍ<br />
Organizace, která provádí montáž, je povinna v dohod s odbratelem stanovit pracovní postupy tak, aby byly bezpené. Montáže<br />
kabelových skíní mohou provádt pouze pracovníci s odbornou zpsobilostí podle vyhl. ÚBP a BÚ . 50/1978 Sb. ve znní vyhl.<br />
98/1982 Sb. Pi práci musí respektovat bezpenostní pedpisy dle SN EN 50110-1 ed2.<br />
2.1 MONTÁŽ <strong>DO</strong> VÝKLENKU, ZDNÉHO PILÍE<br />
Situování kabelových skíní ve výklenku obvodových stn objekt nebo zdných pilí vždy eší provádcí projekt dle SN 33 3320.<br />
Minimální výška spodního okraje kabelové skín je 0,6m, maximální 1,5m nad definitivní rovinou terénu s ohledem na místní podmínky.<br />
Velikost výklenku uruje rozmr šíky a výšky skín zvtšený o 20-30mm. Hloubku výklenku uruje hloubka skín, zvtšená o sílu izolace<br />
min. 30mm (izolace odstrauje tepelnou ztrátu vzniklou zeslabením zdiva, není souástí dodávky) a zmenšená o nutný pesah mezi omítkou a<br />
dvemi podle typu (viz. obr). U skíní typu SS se neosazují peklady. Peklady se používají od šíky výklenku 600 mm, tzn. L 70/70x6. Šíka<br />
kabelového prostoru je dána šíkou skín zmenšena o 150mm, hloubka musí být o 40mm mlí než výklenek s izolací, aby v zadní ásti<br />
vznikla dosedací hrana pro usazení skín.<br />
Ped zazdním je nutné výklenek vyistit, demontovat dvee, vyrovnat rozvád pomocí klínk do vodorovné a kolmé polohy tak, aby byly<br />
dodrženy minimální pesahy od povrchu omítky z dvodu správné funknosti dveí. Doporuujeme dodržet následující rozmry: P – 35mm,<br />
P-C – 18mm, K – 30mm, N – 10mm. Udané rozmry jsou od povrchu dveí k povrchu finální omítky (viz obr). Ped vl<strong>as</strong>tním zazdíváním, je<br />
nutné boky skín rozepít lakou a zajistit dvee v zavené poloze. U celopl<strong>as</strong>tových skíní v provedení „-C“ rozepít boky piloženým<br />
páskem pi zavených dveích. Po pedchozím navlhení výklenku se skí upevní cementovou maltou nebo pomocí montážní pny. Pi<br />
použití cementové malty doporuujeme u celopl<strong>as</strong>tových skíní v provedení „-C“ ped zazdním na bokách skín (v zadní ásti) vytvoit<br />
pomocí montážní pny zarážecí body (pop. tyto zarážecí body vytvoit nalepením pl<strong>as</strong>tových pásk vhodným lepidlem pop. tmelem), které<br />
zlepší upevnní skín ve výklenku pi zazdívání. Pi použití montážní pny zapnit skí pouze v rohách skín (po vytvrzení by montážní<br />
pna mla být max. 50mm okolo rohu) z dvodu eliminace deformace stn skín vznikající vlivem psobení vytvrzovacího procesu<br />
montážní pny (s montážní pnou pracovat dle návodu výrobce).<br />
termopl<strong>as</strong>t "P" termopl<strong>as</strong>t "P"<br />
termoset "N" beton + termopl<strong>as</strong>t "K"<br />
specifikace výrobce "-C"<br />
10<br />
18 35<br />
30<br />
max. 50mm po vytvrzení pny<br />
Vstup kabel lze ešit dvma zpsoby :<br />
- kabely se vloží do kabelového prostoru a ten se celý zazdí. Pro vytvarování nábhu žil kabel ponechat pod skíní volný prostor 200mm<br />
vysoký z vnjší strany uzavený.<br />
- pro následné zatažení kabel se do kabelového prostoru osadí stejný poet ochranných trubek, kolik je pedpoklad potu zaústní kabel.<br />
Ochranné trubky budou ve spodní ásti pod úrovní terénu zešikma seíznuty (pro snazší nábh kabel) a ukoneny opt 200mm pod<br />
spodní hranou skín. Chrániky vetn vnjší strany volného prostoru výšky 200mm pod kabelovou skíní se zazdí.<br />
Zpsob zazdní kabelového prostoru je dán technologickým pedpisem jednotlivých energetických spoleností. Po zazdní a finální úprav<br />
omítky musí být dodrženo krytí skín IP44 a nesmí dojít k deformaci stn skín.<br />
Pi montáži kabelové skín v tsné blízkosti plynomrového rozváde je nutné prostor pod plynomrovým rozvádem plynotsn<br />
stavebn oddlit z dvodu požární bezpenosti.
2.2 MONTÁŽ KOMPAKTNÍHO PILÍE<br />
Kompaktní pilíe jsou urené pro instalaci do volného prostoru nebo do oplocení. Velikost výkopu uruje<br />
velikost základové desky (rozmry výkopu - šíka A a hloubka C pilíe zvtšeno o 150-200mm). Hloubka<br />
výkopu – 650 mm od konené úpravy terénu. Dno výkopu dkladn zhutnit a vyrovnat pískovou nebo<br />
betonovou vrstvou 50 mm. Po postavení a stabilizování kompletu v kolmé poloze se základový díl obsype<br />
zeminou z boních stran za stálého hutnní. V horní ásti pilíového podstavce demontujeme spojky, osadíme<br />
píslušnou skí a spojíme ji s pilíovým podstavcem pomocí spojek do kompletu kompaktního pilíe.<br />
Demontují se dvee skín vysunutím ep závs. Demontuje se zavírací lišta skín, ímž se uvolní pední<br />
krycí desky pilíového podstavce a oteve se kabelový prostor pro vložení kabel. Po vložení nepipojených<br />
kabel a zemní pásky (drátu) se pišroubuje demontovaná krycí deska základového dílu a výkop se postupn<br />
dosype zeminou a zhutní tak, aby pilí byl stabilní. Po vytvarování a pipojení žil kabel na jistící prvky, se<br />
kabely upevní na držák umístný v kabelovém prostoru (píchytkami SONAP, polyesterovou páskou<br />
TEXCOLO apod.).<br />
Po ukonení výše uvedených prací je nutné základový díl zapískovat cca 100mm nad úrove terénu (z<br />
dvodu snížení možnosti prostupu zemní vlhkosti do prostoru kabelové skín). Vloží se zpt pední deska<br />
koncovkového dílu a upevní zavírací lištou skín. Osadí se dvee a skí se uzave.<br />
615<br />
A<br />
C<br />
2.3 MONTÁŽ PÍVODNÍCH A VÝVODNÍCH KABEL<br />
Po odstranní plášt kabelu a po vytvarování vodi (žil kabel) se zkrátí na potebnou délku, odizolují, opatí<br />
kabelovými oky nebo pímo pipojí do tmenových svorek u provedení s praporci tvaru „V“. Pi smykování je nutné<br />
pipojovat kabelová oka v poadí oko-oko-praporec. Pipojení jednoho vodie do H-svorky se provede na stran její kratší<br />
zarážky. Maximální prez kabelu je uveden na výrobním štítku. Jednotlivé kabely oznait na štítky „KABEL SMR“.<br />
K ukonení kabel je vhodné použít smršovací trubky nebo epiky.<br />
Do svorky PE oznaené znakou uzemnní se pipojí zemnící drát nebo pásek.<br />
Pro spolehlivé pipojení vodi je nutné dodržet velikost moment uvedených v tabulce :<br />
Šroub Prvek Moment utažení [Nm] Montážní klí<br />
M8 Poj. spodek vel.00, PEN 6 13<br />
M10 Poj. spodek vel.1, 2, PEN 10 16<br />
Pipojovací V-svorka Poj. spodek vel.00 20 (dle výrobce) 6<br />
Pipojovací V-svorka Poj. spodek vel.1, 2 23 (dle výrobce) 6<br />
-doplnní k SS200, SS300: Po pipojení vodi osadit vývodní kontakty pojistkových spodk vel.00 krytkami, z dvodu zamezení<br />
náhodného dotyku sousedních vývod.<br />
3. MANIPULACE, PEPRAVA, SKLA<strong>DO</strong>VÁNÍ<br />
Manipulace s výrobky se musí provádt bez otes a s vylouením pád. Pi peprav na paletách musí být pepáskovány, voln<br />
pepravované zajištny proti samovolnému pohybu a vhodn proloženy, aby nedošlo k mechanickému poškození. Výrobky lze skladovat na<br />
paletách maximáln ve tech vrstvách s použitím vhodného proložení. Skladovat v montážní poloze v uzavených prostorách tak, aby<br />
výrobky byly chránny ped zatékáním vody a zajištny proti mechanickému poškození a zneištní.<br />
4. ÚDRŽBA SKÍNÍ<br />
4.1 Všeobecn<br />
Kontrola, revize a údržba pípojkových skíní je upravena v každé energetické spolenosti ádem preventivní údržby (SN 33 1500).<br />
Zvláš upozorujeme na nutnost kontroly a obnovy bezpenostních tabulek a znaení (SN 33 2000 ást 1).<br />
4.2 Vnjší povrch<br />
Skín celopl<strong>as</strong>tové nevyžadují z hlediska povrchové úpravy žádnou zvláštní údržbu. Povrch lze istit bžnými saponátovými prostedky,<br />
které se vždy dkladn opláchnou.<br />
V pípad, že z architektonických dvod barva odstínu nevyhovuje, je možné použít v požadovaném barevném odstínu speciální<br />
jednosložkové barvy na polykarbonát a SMC, bezpenostní tabulky a znaení (SN 33 2000) musí být zachována.<br />
4.3 Zámky<br />
Zámky skíní pi instalaci promazat vodovzdorným mazivem (nap. WD 40) a opakovat promazání pi pravidelných údržbách.<br />
4.4 Závsy<br />
U celopl<strong>as</strong>tových dveí skíní není nutné provádt žádnou údržbu závs. U betonových skíní s plechovými dvemi mazat závsy vodivým<br />
tukem (nap. Kontaktol) a opakovat pi pravidelných údržbách.<br />
4.5 Vnitní výzbroj<br />
U pl<strong>as</strong>tové výzbroje a oceloplechové výzbroje skíní, která je galvanicky zinkována není nutné provádt jakoukoliv údržbu. U elektrických<br />
spoj dotahovat šrouby, svorky pedepsaným momentem pi pravidelných údržbách 1x za tyi roky z dvodu snížení pechodových ztrát.<br />
5. <strong>DO</strong>PAD NA ŽIVOTNÍ PROSTEDÍ A PODMÍNKY LIKVIDACE<br />
Použité materiály na výrobu skíní jsou z hlediska psobení na životní prostedí nezávadné. Použité termopl<strong>as</strong>ty (PC, PP) jsou<br />
recyklovatelné a výrobce se zavazuje ke zptnému odbru a likvidaci po skonení životnosti nebo poškození. Termosety (N) recyklovatelné<br />
nejsou a výrobce je odebere zpt za úhradu na likvidaci. Betonové výrobky se likvidují jako stavební su na skládkách.<br />
6. KABELOVÉ ROZVODNÉ SKÍN Z HLEDISKA POŽÁRNÍ BEZPENOSTI STAVEB<br />
Rozváde nn a elektrická zaízení jako jsou kabelové rozvodné skín nejsou z hlediska projektování požární bezpenosti staveb<br />
posuzována jako vybraný stavební výrobek ve smyslu naízení vlády . 163/2002 Sb. v platném znní.<br />
V konkrétních pípadech však musí být posuzovány jako stavební výrobek splující požadavky související s požární bezpeností staveb.<br />
Jedná se zejména o pípady jsou-li instalovány v požárn dlících konstrukcích, nebo jsou-li umístny v prostoru chránných únikových cest.<br />
Konkrétní požadavky musí být podrobn stanoveny v požárn bezpenostním ešení jako souást projektové dokumentace stavby,<br />
zpracované dle norem požární bezpenosti. Požadavky se ídí místem umístní tchto prvk elektrických zaízení a ureným stupnm<br />
požární bezpenosti dotených prostor.
