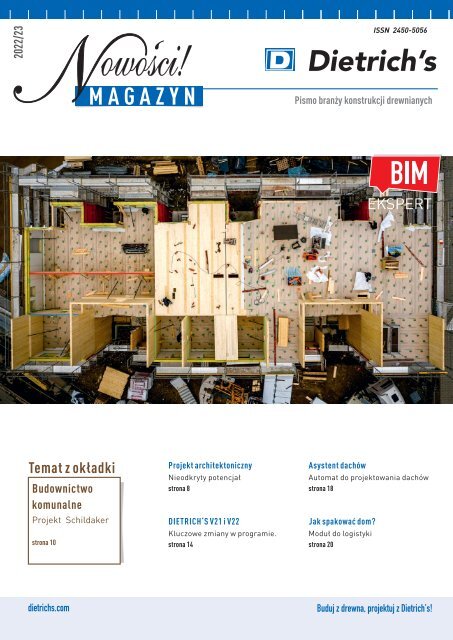

Dietrich's Nowości 2022
Nowości Dietrich’s to kompendium wiedzy z zakresu najnowszych rozwiązań i osiągnięć branży konstrukcji drewnianych. Zawiera opisy wydarzeń, tematów i projektów zrealizowanych w roku poprzednim.
Nowości Dietrich’s to kompendium wiedzy z zakresu najnowszych rozwiązań i osiągnięć branży konstrukcji drewnianych. Zawiera opisy wydarzeń, tematów i projektów zrealizowanych w roku poprzednim.
You also want an ePaper? Increase the reach of your titles
YUMPU automatically turns print PDFs into web optimized ePapers that Google loves.
<strong>2022</strong>/23<br />
owosci!<br />
M A G A Z Y N<br />
ISSN 2450-5056<br />
Pismo branży konstrukcji drewnianych<br />
EKSPERT<br />
Temat z okładki<br />
Budownictwo<br />
komunalne<br />
Projekt Schildaker<br />
strona 10<br />
Projekt architektoniczny<br />
Nieodkryty potencjał<br />
strona 8<br />
DIETRICH‘S V21 i V22<br />
Kluczowe zmiany w programie.<br />
strona 14<br />
Asystent dachów<br />
Automat do projektowania dachów<br />
strona 18<br />
Jak spakować dom?<br />
Moduł do logistyki<br />
strona 20<br />
dietrichs.com<br />
Buduj z drewna, projektuj z Dietrich’s!
<strong>Nowości</strong> Dietrich’s! | wydanie <strong>2022</strong>/23<br />
OD WYDAWCY<br />
Drodzy czytelnicy<br />
i przyjaciele <strong>Dietrich's</strong><br />
Leszek Kołtun<br />
Dietrich‘s Polska<br />
Wracamy do Państwa z naszym magazynem branżowym Dietrich’s<br />
<strong>Nowości</strong> po dłuższej przerwie, spowodowanej zawirowaniami pandemicznymi,<br />
które nie ominęły również naszego zespołu. Z różnych analiz<br />
rynkowych wynika, że dla branży budowlanej, pomimo wielu problemów<br />
związanych z niedoborem i niekontrolowanym wzrostem cen materiałów,<br />
był to bardzo dobry czas. Wiele firm, w sposób znaczący rozwinęła się<br />
i zwiększyła swoje moce produkcyjne. Niestety wojna, która wybuchła za<br />
naszą wschodnią granicą i związane z nią konsekwencje, zmieniły ten pozytywny<br />
trend. Dzisiaj, właściciele firm mają bardzo trudne zadanie związane<br />
z planowaniem nawet najbliższej przyszłości. Maksymalnie rozchwiany<br />
rynek cen energii i drastyczny spadek dostępności finansowania,<br />
zaczyna realnie przekładać się na ilość nowo rozpoczętych inwestycji.<br />
Jednak, pomimo tych wszystkich negatywnych sygnałów, płynących z różnych<br />
stron gospodarki, są również takie wiadomości, które napawają<br />
umiarkowanym optymizmem. A mianowicie zakłada się, że w branży konstrukcji<br />
drewnianych, ze względu na jej dużą elastyczność i stały trend<br />
na rynku, związany z ekologią, minimalizacją kosztów prefabrykacji i utrzymania<br />
nowo powstałych budynków, nadchodzący kryzys nie spowoduje dużych<br />
spadków w produkcji. Wracając do zagadnień związanych z naszą<br />
firmą, chcielibyśmy poinformować Państwa o zmianach, jakie zaszły w ciągu<br />
ostatniego roku. Po czterdziestu latach pracy, rodzina państwa Emmer<br />
– założyciele i właściciele większościowego pakietu akcji Dietrich’s AG wraz<br />
z pracownikami firmy, podjęli decyzję o sprzedaży udziałów. Zespół zarządzający,<br />
na czele którego, od pięciu lat stoi prezes Johann Baptista Lindner,<br />
postanowił związać przyszłość firmy z idealnie pasującym do naszych założeń<br />
strategicznych partnerem, jakim jest firma Elvaston Capital Management<br />
GmbH. Wierzymy, że zmiana ta pozwoli nam w jeszcze większym stopniu<br />
przyspieszyć rozwój oprogramowania i zapewnić wsparcie klientom<br />
na najwyższym, możliwym poziomie. Kolejną zmianą, jaka zaszła w trakcie<br />
poprzedniego roku, była zmiana nazwy firmy. Aby jeszcze bardziej podkreślić<br />
innowacyjność, skoncentrowaną na ciągłym kreowaniu najnowocześniejszych<br />
rozwiązań dla branży konstrukcji drewnianych, zarząd firmy<br />
zdecydował o zmianie nazwy. I z wielką przyjemnością oznajmiamy, że od<br />
sierpnia <strong>2022</strong> działamy pod nową nazwą Dietrich’s Technology Polska Sp. z o.o.<br />
Tak jak w latach ubiegłych, tak i w tym roku, nasz zespół redakcyjny przygotował<br />
dla Państwa wiele ciekawych materiałów, związanych z naszym<br />
oprogramowaniem, jak również wiele ciekawostek z branży konstrukcji<br />
drewnianych.<br />
2
SPIS TREŚCI<br />
Hotel z modułów 4<br />
<strong>Nowości</strong> <strong>Dietrich's</strong> <strong>2022</strong>/2023<br />
Na skróty<br />
Hilti HCW (Stexon) 6<br />
Projekt architektoniczny 8<br />
Szanowni Państwo, przekazujemy w Państwa<br />
ręce kolejny numer <strong>Nowości</strong><br />
Dietrich’s. Tym razem jest to wydanie<br />
specjalne, łączone i obejmujące dwa<br />
ostatnie lata. Jest to sytuacja wyjątkowa,<br />
która zdarzyła się po raz pierwszy w historii<br />
polskiej edycji <strong>Nowości</strong> Dietrich’s. Wpłynęło<br />
na nią wiele czynników zewnętrznych - pandemia,<br />
sytuacja gospodarcza w kraju,<br />
a także natłok zobowiązań firmowych, które<br />
zaciągnęliśmy wobec naszych klientów.<br />
Zespół redakcyjny <strong>Nowości</strong> Dietrich’s jest<br />
również odpowiedzialny za wsparcie techniczne<br />
oraz dostawę polskiej kompilacji<br />
systemu Dietrich’s 3D CAD/CAM. Kumulacja<br />
zadań i ograniczone zasoby wymusiły<br />
konieczność dokonania wyboru. W trosce<br />
o naszych klientów, ich komfort i zadowolenie,<br />
postawiliśmy na ciągłość usług,<br />
rezygnując z przygotowania gazety. Jednakże<br />
wieloletnia tradycja zobowiązuje<br />
i wracamy!<br />
W najnowszym numerze znajdziecie Państwo<br />
zestawienie najważniejszych zmian<br />
i udoskonaleń programu Dietrich’s i DC-<br />
Statik dla wersji v21. i v22. Wybraliśmy opis<br />
dwóch niezwykle ciekawych inwestycji,<br />
ze względu na zastosowane rozwiązania<br />
techniczne oraz funkcję, jaką pełnią obydwa<br />
budynki. Nie zabrakło bardziej szczegółowych<br />
opisów narzędzi od dawna dostępnych<br />
w programie, a mało znanych i niesłusznie<br />
cieszących się mniejszą popularnością.<br />
Nowinką techniczną jest system<br />
kotwienia ścian Hilti HWC, który łączy sprytne<br />
rozwiązanie techniczne z wyrafinowanym<br />
systemem pomiaru i montażu.<br />
Zapraszamy do lektury!<br />
Zespół redakcyjny<br />
Temat z okładki:<br />
Projekt Schildaker<br />
10<br />
Otworowanie paneli 12<br />
Dietrichs's V21/V22. 14<br />
DC-Statik V21/V22. 17<br />
Asystent dachów 18<br />
Jak spakować dom 20<br />
D-Fix Grupa dyskusyjna 22<br />
Podstawy ciesielstwa 23<br />
3
<strong>Nowości</strong> Dietrich’s! | wydanie <strong>2022</strong>/23<br />
#dietrichsprojekt<br />
Ekologicznie i ekonomicznie<br />
Najwyższy w Europie hotel z drewnianych modułów<br />
Firma Ossabois jest pionierem w dziedzinie<br />
drewnianego budownictwa modułowego.<br />
Kilkadziesiąt lat doświadczenia oraz duże<br />
inwestycje w środki produkcji wywindowały<br />
firmę na pozycję lidera rynku francuskiego<br />
w tym sektorze. Obecnie firma posiada trzy<br />
fabryki zlokalizowane na terenia Francji.<br />
Dzięki specjalnie opracowanym procedurom:<br />
planowania, projektowania, produkcji,<br />
logistyki oraz montażu prefabrykatów,<br />
możliwa jest optymalizacja prefabrykowanych<br />
modułów do realizowanych<br />
inwestycji. Zaletą tej metody jest oszczędność<br />
do 70% kosztów budowy i skrócenie<br />
czasu realizacji inwestycji nawet o 60%<br />
w porównaniu do konwencjonalnych metod<br />
budowlanych. W swojej ofercie Ossabois ma<br />
domy jedno- i wielorodzinne, rezydencje<br />
i hotele, a także budynki użyteczności<br />
publicznej .<br />
Firma może pochwalić się spektakularnym<br />
obiektem zrealizowanym w sercu francuskich<br />
Alp. To obiekt turystyczny położony<br />
w ośrodku narciarskim Le Corbier, czwartym<br />
co do wielkości we Francji. Obiekt<br />
hotelowy posiada w pełni wyposażone i samodzielne<br />
apartamenty o powierzchni od<br />
37 m² do 74 m². Całkowita powierzchnia<br />
obiektu to 10 000 m². Obiekt posiada<br />
8 kondygnacji mieszkalnych wykonanych<br />
w technologii modułowej. Powstały one<br />
z 310 drewnianych modułów wyprodukowanych<br />
w fabrykach firmy Ossabois, i zainstalowanych<br />
na miejscu. Dodatkowo<br />
obiekt posiada dwie kondygnacje w technologii<br />
żelbetowej, pełniące funkcje<br />
parkingu i zaplecza technicznego. Hotel<br />
został zaprojektowany przez Hubert<br />
Architecture i oddany do użytku w grudniu<br />
2020.<br />
Produkcja prefabrykatów modułowych<br />
w fabryce oraz zastosowanie materiałów<br />
odnawialnych pozwoliło osiągnąć pozytywne<br />
efekty środowiskowe. Uzyskano<br />
znaczące redukcje: w przypadku emisji CO²<br />
na poziomie 30%, a w przypadku odpadów<br />
do 40%, w porównaniu z podobnym budynkiem<br />
wykonanym w technologii konwencjonalnej.<br />
Zgodnie ze zrównoważoną<br />
wizją budynku, w ciągu najbliższych 30 lat<br />
będzie on stale wykorzystywany do celów<br />
turystycznych.<br />
Proces prefabrykacji wymaga bardzo<br />
szczegółowej i dokładnej dokumentacji, tak<br />
też było i w tym przypadku. Już na etapie<br />
prac studyjnych powstał trójwymiarowy<br />
model obiektu w specjalistycznym oprogramowaniu<br />
architektonicznym. W wyniku<br />
analiz potrzeb klienta oraz optymalizacji<br />
procesu produkcji zostało wytypowanych<br />
4
#dietrichsprojekt<br />
7 unikalnych jednostek mieszkalnych.<br />
To przełożyło się na łączną liczbę 310 modułów.<br />
Model architektoniczny oraz projekty<br />
branżowe zostały transferowane<br />
w formacie IFC do Dietrich’s 3D CAD/CAM.<br />
Na ich podstawie został opracowany projekt<br />
wykonawczy całego budynku, zbudowanego<br />
z modułów. W celu optymalizacji<br />
procesów projektowych i produkcyjnych,<br />
cały obiekt został podzielony na mniejsze<br />
jednostki. Umożliwiło to wprowadzenie<br />
pracy równoległej, zarówno w aspekcie<br />
projektowym, produkcyjnym, jak i montażowym.<br />
Prawidłowa orientacja i lokalizacja<br />
modułów w przestrzeni umożliwia<br />
scalenie modeli cząstkowych w cały obiekt,<br />
korzystając zarówno z technologii D-Ref, jak<br />
i biblioteki budynku. Branżowe modele<br />
instalacji 3D stanowiły podstawę do wykonania<br />
niezbędnych przebić i otworów<br />
w konstrukcjach modułów. Takie rozwiązanie<br />
umożliwia kompleksowe projektowanie<br />
z uwzględnieniem wszystkich instalacji<br />
i lokalizacji punktów: elektrycznych,<br />
wodno-kanalizacyjnych i wentylacyjnych.<br />
Walidacja konstrukcji modułu otwierała<br />
drogę do produkcji, czyli generowania<br />
plików maszynowych na centra ciesielskie<br />
i mosty wielofunkcyjne. Automatyzacja<br />
nazewnictwa dokumentacji rysunkowej<br />
oraz plików maszynowych ma olbrzymie<br />
znaczenie, szczególnie przy tak dużych<br />
i wymagających projektach. Ostatni etap,<br />
nad którym trzymał pieczę Dietrich’s to<br />
montaż modułów. Krok po kroku został<br />
opracowany plan montażu konstrukcji,<br />
obejmujący zarówno formę listy, jak<br />
i animacji.<br />
<strong>Dietrich's</strong> 3D CAD/CAM uczestniczył<br />
w procesie realizacji tego obiektu od wczesnej<br />
fazy projektowej, przez projekt wykonawczy<br />
i produkcję, aż do jego realizacji.<br />
Cyfrowy model budynku z pewnością zostanie<br />
wykorzystany przez zarządcę obiektu,<br />
przez cały okres jego eksploatacji do<br />
prac remontowych.<br />
5
<strong>Nowości</strong> Dietrich’s! | wydanie <strong>2022</strong>/23<br />
NOWINKI TECHNICZNE<br />
Hilti HCW (STEXON)<br />
Szybkie i precyzyjne złącza kotwiące<br />
Budownictwo drewniane przeszło wielką<br />
ewolucję i już dawno przestało być utożsamiane<br />
z przypadkowym dziełem rzemieślnika.<br />
Nowoczesne prefabrykaty<br />
drewniane to symbol precyzji, dokładności<br />
i powtarzalności. Technologia ich produkcji<br />
jest w większości przypadków wysoce<br />
zautomatyzowana. Już dziś montowane są<br />
linie produkcyjne domów, w których udział<br />
czynnika ludzkiego został zredukowany do<br />
kontroli sprawności maszyn. Cyfryzacja<br />
w tym procesie jest nieunikniona. Jednak co<br />
dzieje się z prefabrykatem po opuszczeniu<br />
cyfrowej fabryki? Następuje analogowy<br />
montaż budynku w twardej rzeczywistości,<br />
gdzie prefabrykaty należy dostosować do<br />
istniejących, niedoskonałych fundamentów.<br />
Ten kontrast zauważył Hubert Fritz, założyciel<br />
Baufritz AG produkującej domy<br />
Hilti HCW 37x45 M12<br />
drewniane. Rozwinął on system montażu<br />
tych domów początkowo zwany STEXON,<br />
a dzisiaj HILTI HCW.<br />
Hilti HCW L 40x295 M12<br />
Z czego składa się system<br />
System mocowania prefabrykatów oparty<br />
jest o standardowe, stalowe pręty z gwintem<br />
metrycznym. Mogą to być zarówno systemowe<br />
kotwy do betonu, jak i dowolnie cięte<br />
odcinki pręta. Cała idea polega na montowaniu<br />
w prefabrykacie specjalnych,<br />
stalowych gniazd z samozaciskającymi się<br />
szczękami. Gwintowany pręt wprowadzany<br />
jest w szczęki gniazda, a te zaciskają się na<br />
jego gwincie. Gniazda produkowane są<br />
w dwóch wersjach. Pierwsza wersja to<br />
prosta mufa ze szczękami przeznaczona do<br />
wkręcania np. w podwaliny/oczepy. Łączy<br />
prefabrykaty ze sobą, zabezpieczając budynek<br />
przed działaniem sił poziomych.<br />
Drugi rodzaj gniazda to ta sama mufa z długim<br />
ramieniem. Stalowe ramię z otworami<br />
na łączniki ma na celu właściwe połączenie<br />
słupka ściany z kotwą fundamentu lub<br />
słupkiem kolejnego piętra. Ten rodzaj połączenia<br />
zabezpiecza budynek dodatkowo<br />
przed działaniem sił pionowych - podrywających.<br />
6
NOWINKI TECHNICZNE<br />
Statik<br />
Analiza przepon<br />
ściennych<br />
Jednak system HILTI HCW to nie tylko<br />
łączniki. To również planowanie i precyzyjny<br />
montaż kotew. Nieodzownym narzędziem<br />
w tym procesie jest pomiar tachimetrem do<br />
precyzyjnego poziomowania kotew na<br />
fundamencie oraz przekazanie dokładnej<br />
ich pozycji do procesu projektowania. Dzięki<br />
odpowiednim narzędziom w programie<br />
Dietrich’s 3D CAD/CAM bardzo łatwo i z milimetrową<br />
precyzją projektanci osadzają<br />
elementy systemu HILTI HCW we właściwych<br />
miejscach.<br />
Zalety systemu<br />
Przede wszystkim czas. Z procesu montażu<br />
został wyeliminowany kłopotliwy etap<br />
przygotowania podłoża pod prefabrykaty.<br />
Poziomowanie kotew jest szybkie i precyzyjne.<br />
Dokładnie zaplanowane złącza<br />
w prefabrykatach eliminują jakiekolwiek<br />
poprawki prefabrykatów na budowie. Sam<br />
proces realizacji połączenia jest spektakularnie<br />
błyskawiczny. Prefabrykaty wsuwa<br />
się na kotwy i… gotowe - żadnego skręcania.<br />
To świetne rozwiązanie dla prefabrykatów<br />
obustronnie zamkniętych.<br />
DC-Statik Ściana<br />
- analiza budynku lub wybranej ściany<br />
- generowanie obciążeń środowiskowych<br />
- wyznaczenie punktów kotwienia<br />
- wyznacznie nośności płyt oraz łączników<br />
- interfejs programu w kilku językach<br />
- raporty obliczeniowe w kilku językach<br />
- dokumentacja rysunkowa CAD<br />
Bezpłatna wersja demonstracyjna:<br />
7
<strong>Nowości</strong> Dietrich’s! | wydanie <strong>2022</strong>/23<br />
WIEDZA PRAKTYCZNA<br />
Projekt architektoniczny<br />
Nieodkryty potencjał<br />
Dietrich’s 3D CAD/CAM to środowisko projektowe,<br />
które na co dzień kojarzy się z przygotowaniem<br />
dokumentacji warsztatowej,<br />
produkcyjnej i montażowej dla obiektów<br />
realizowanych w konstrukcji drewnianej.<br />
Takie zaszufladkowanie sprawia, że pomysł<br />
opracowania dokumentacji architektoniczno<br />
- budowlanej, często nawet nie jest<br />
brany pod uwagę. Choć Dietrich’s 3D<br />
CAD/CAM to nie jest typowy program architektoniczny,<br />
posiada niezbędne funkcje i narzędzia,<br />
aby taką dokumentację przygotować.<br />
Ich świadome wykorzystywanie<br />
może znacznie przyspieszyć to zadanie,<br />
zwłaszcza w porównaniu do metod nieopartych<br />
o model 3D. Dobrym tego przykładem<br />
jest choćby technologia rysunków dynamicznych<br />
pozwalająca zachować spójność<br />
dokumentacji w obliczu zmian projektowych.<br />
Rzut kondygnacji<br />
Dokumentacja architektoniczna koncentruje<br />
się na aspektach użytkowo-funkcjonalnych<br />
poszczególnych pomieszczeń budynku.<br />
Z tego względu, pomieszczenia<br />
wyposaża się w niezbędne meble oraz<br />
sprzęty. Makiety mebli, wyposażenia kuchni<br />
i łazienki można wstawić za pomocą kombibloków.<br />
To rozwiązanie umożliwia również<br />
wizualizację aranżacji wnętrz. Kombi-bloki<br />
posiadają uproszczone bloki rysunkowe 2D,<br />
które wykorzystywane są w dokumentacji<br />
rysunkowej. Jeżeli biblioteka kombi-bloków<br />
rysunkowych okaże się niewystarczająca<br />
można skorzystać ze standardowej biblioteki<br />
bloków rysunkowych 2D lub zaimportować<br />
obiekt z pliku DWG/DXF.<br />
Każdy projekt architektoniczny zawiera<br />
informację o funkcji i powierzchni poszczególnych<br />
pomieszczeń. Specjalna funkcja<br />
powierzchnia - umożliwia wprowadzenie<br />
opisu i automatyczne wyznaczanie powierzchni<br />
pomieszczenia na podstawie wskazanego<br />
poligonu lub punktu wewnętrznego.<br />
Zbiorcze zestawienie pomieszczeń można<br />
uzyskać za pomocą funkcji wielotekstu<br />
sformatowanego do tabeli.<br />
Opis struktury przegród budowlanych można<br />
wykonać za pomocą etykiety ściany<br />
o nazwie typu ściany oraz uniwersalnego<br />
opisu struktury przegrody, wykorzystując<br />
funkcję wielotekstu sformatowanego do tabeli.<br />
Wszystkie dodatkowe elementy rysunkowe<br />
oraz opisowe można wykonać w modelu<br />
3D. Narzędzia rysunkowe 2D oraz<br />
mechanizm zapisu treści na warstwach rysunkowych<br />
zapewnia pełną swobodę działania,<br />
jak w klasycznym programie CAD 2D<br />
Przekroje pionowe<br />
Przekroje pionowe stanowią ważne źródło<br />
informacji i nie może ich zabraknąć w dokumentacji.<br />
Można je wykonywać jako proste<br />
lub jako łamane, płaskie i o określonej głębokości.<br />
Przekroje płaskie zawierają jedynie<br />
informacje o przeciętych obiektach,<br />
pozostałe są pomijane. Dużo praktyczniejsze<br />
są przekroje o zadanej głębokości. W takim<br />
przypadku na przekroju pojawią się<br />
zarówno krawędzie przekroju obiektów, jak<br />
również krawędzie widoku. Automatyczny<br />
system kreskowania bezbłędnie zaprezentuje<br />
użyte materiały. Do przekrojów można<br />
dodawać elementy rysunkowe oraz standardowe<br />
bloki rysunkowe np. detal orynnowania,<br />
izolacja pionowa/pozioma fundamentu<br />
itp.<br />
8
WIEDZA PRAKTYCZNA<br />
Elewacje<br />
W celu przygotowania rysunków elewacji<br />
obiektu wykorzystujemy cztery standardowe<br />
widoki. Umożliwiają one wykonanie<br />
widoków elewacji budynku z frontu, tyłu,<br />
lewej i prawej strony. Należy pamiętać, aby<br />
generując taki widok wybrać tryb linii widocznych.<br />
W ten sposób wszystkie obiekty,<br />
ściany, wyposażenie pomieszczeń zostanie<br />
ukryte i widoczna będzie jedynie elewacja.<br />
Na widoku elewacji można wprowadzać<br />
elementy rysunkowe, które nie są potrzebne<br />
ze względów konstrukcyjnych, lecz wynia<br />
wymogów architektonicznych konieczna<br />
jest wiedza o kącie nachylenia połaci oraz<br />
kierunkach spadków. Oznaczenie spadków<br />
rynien i połaci za pomocą strzałek oraz<br />
ewentualne kreskowanie lub wypełnienie<br />
połaci dachu wymaga interwencji projektanta.<br />
Podobnie jak w przypadku innych<br />
typów rysunków, dodatkowe elementy<br />
magane z punktu widzenia oczekiwań architekta.<br />
Możliwe jest cieniowanie i kreskowanie<br />
wybranych fragmentów elewacji lub<br />
połaci dachu.<br />
Rzut połaci<br />
Rysunek rzut połaci to standardowy typ rysunku<br />
generowany przez Dietrich’s 3D CAD/<br />
CAM. Zakres prezentowanych informacji<br />
może być bardzo obszerny. Z punktu widzetrowej<br />
zapisanej w formatach JPG, TIFF,<br />
PNG itp., jak również w wektorowych odmianach<br />
PDF i DXF/DWG. W każdym z wymienionych<br />
przypadków, mechanizm importu<br />
umożliwia dopasowanie skali i położenia<br />
importowanych podrysów. System<br />
skalowania można określić bezpośrednio<br />
w formie wartości lub pośrednio za pomocą<br />
graficzne można wprowadzić w module<br />
dach lub bezpośrednio na rysunku rzutu połaci<br />
w module D-CAD 2D.<br />
Zagospodarowanie terenu<br />
Do wykonania tego typu dokumentacji konieczne<br />
jest zastosowanie modułu D-CAD<br />
2D, który jest przeznaczony do przygotowania<br />
rysunków. Mapy w formie podrysów<br />
można importować w formacie grafiki ras-<br />
pomiaru długości odcinka na podrysie i jego<br />
długości docelowej po wyskalowaniu.<br />
Obiekty na planie: budynki, drogi, podjazdy<br />
itp. można kreskować i kontrolować ich kolejność<br />
wyświetlania w stosunku do obiektów<br />
z podrysu. Bloki rysunkowe drzew,<br />
krzewów i pojazdów są dostępne w bibliotece<br />
bloków rysunkowych 2D.<br />
9
<strong>Nowości</strong> Dietrich’s! | wydanie <strong>2022</strong>/23<br />
TEMAT Z OKŁADKI<br />
Budownictwo komunalne<br />
Projekt Schildaker we Fryburgu<br />
W segmencie budownictwa jednorodzinnego<br />
duże sukcesy odnosi budownictwo<br />
drewniane. W ostatnich latach pojawiło się<br />
wiele drewnianych domów wolnostojących,<br />
bliźniaków i szeregówek. Klienci cenią ten<br />
rodzaj budownictwa za wysoką jakość,<br />
ekspresowy czas budowy i zamknięty budżet.<br />
Pokłosiem tego sukcesu jest duże zainteresowanie<br />
deweloperów i inwestorów instytucjonalnych<br />
możliwością budowania<br />
obiektów mieszkalnych wielorodzinnych<br />
o kilku kondygnacjach. Hamulcem w rozwoju<br />
tego segmentu budownictwa drewnianego<br />
są uprzedzenia i koszty budowy,<br />
porównywalne z budownictwem tradycyjnym.<br />
Można dokonać pewnej racjonalizacji<br />
kosztów, lecz wiąże się to z uproszczeniem<br />
formy architektonicznej budynku oraz powtarzalnością<br />
jednostek mieszkalnych na<br />
każdej kondygnacji. Na taki kompromis<br />
zdecydowały się władze miejskie Fryburga<br />
w Badenii-Wirtembergii. Nowe osiedle<br />
komunalne Projekt Schildacker powstaje<br />
na blisko 50 hektarowej działce. Projekt<br />
składa się z kilku budynków o wysokości<br />
czterech kondygnacji. Finalnie realizacja<br />
projektu wniesie do puli miejskiej 306<br />
mieszkań. Jest to największy projekt osiedla<br />
w technologii drewnianej realizowany<br />
we Fryburgu. Pierwsza faza projektu zakłada<br />
wzniesienie obiektów wyłącznie<br />
w technologii drewnianej, w kolejnych<br />
powstaną budynki o identycznej architekturze,<br />
lecz w technologii tradycyjnej.<br />
W ten sposób gmina chce porównać koszty<br />
budowy oraz późniejszej eksploatacji<br />
obiektów. Nie bez znaczenia będzie też<br />
subiektywna ocena jakości życia w poszczególnych<br />
budynkach.<br />
Konstrukcja<br />
Konstrukcja budynków projektu Schildacker<br />
jest bardzo ciekawa i niespotykana,<br />
lecz nad wyraz logiczna. Została ona opracowana<br />
wspólnie przez merz kley partner GmbH<br />
oraz Weissenrieder Architekten BDA. Ze względu<br />
na ograniczony budżet inwestycji, zastosowane<br />
rozwiązania techniczne oraz materiały<br />
zostały specjalnie zoptymalizowane na<br />
potrzeby projektu. Najważniejszą częścią<br />
konstrukcyjną budynku są ściany wewnętrzne<br />
oraz stropy międzykondygnacyjne.<br />
Dlatego zostały one zaprojektowane i wykonane<br />
z paneli drewna klejonego krzyżowo<br />
CLT. W ten sposób została zapewniona<br />
wysoka sztywność i wytrzymałość konstrukcji.<br />
Ze wzgledu na swoja lokalizację,<br />
konstrukcja musiała być odporna na<br />
wstrząsy sejsmiczne występujące w tym<br />
rejonie Niemiec (strefa obciążeń sejsmicznych<br />
nr 1). Do wykonania wewnętrznych<br />
ścian nośnych zastosowano płyty CLT o grubości<br />
140 mm. Budynki są wyposażone<br />
w windy, a trzony windowe oraz klatki schodowe<br />
zostały wykonane również z paneli<br />
CLT. Większość ścian wewnętrznych jest<br />
kotwiona i mocowana do stropów. To wymagało<br />
wykonania odpowiednio zaprojektowanych<br />
elementów złącznych. Tam, gdzie<br />
to tylko było możliwe - na przykład w klat-<br />
10
#dietrichsprojekt<br />
kach schodowych, zastosowano panele CLT<br />
na wysokość dwóch kondygnacji. W ten<br />
sposób zredukowano kosztowne łączniki.<br />
Sztywna, wewnętrzna struktura została<br />
obudowana ścianami zewnętrznymi. Te, ze<br />
względu na wysokie wymagania w zakresie<br />
izolacyjności termicznej i akustycznej, zostały<br />
wykonane w technologii szkieletu drewnianego.<br />
Zróżnicowanie w zakresie zastosowanych<br />
rozwiązań technologicznych<br />
umożliwiło ograniczenie kosztów i optymalne<br />
ich zastosowanie do potrzeb i funkcji<br />
elementów konstrukcji w budynku. Zakładanych<br />
celów nie udałoby się osiągnąć,<br />
gdyby nie prosta bryła budynku i powtarzalny<br />
układ pomieszczeń. Obciążenia<br />
pionowe są przekazywane osiowo przez<br />
ściany i słupy z ostatniej kondygnacji na<br />
fundament.<br />
Realizacja<br />
Za przygotowanie projektu wykonawczego<br />
konstrukcji drewnianej oraz jego realizację<br />
odpowiedzialna była firma Weschle GmbH. Już<br />
na wstępnym etapie prowadzona była ścisła<br />
współpraca między wykonawcą oraz<br />
biurami konstrukcyjnym i architektonicznym.<br />
W ten sposób udało się opracować<br />
projekt wykonawczy wraz z detalami technicznymi,<br />
który spełniał wszystkie wymagania<br />
i jednocześnie był przyjazny i łatwy<br />
w montażu. Olbrzymie znaczenie na tym<br />
etapie miał cyfrowy model obiektu. Wymiana<br />
danych w formacie IFC stanowiła podstawę<br />
do walidacji opracowanych rozwiązań.<br />
Powtarzalność układu pomieszczeń<br />
budynku znacząco ograniczyła koszty<br />
projektowe. Wystarczyło wykonać projekt<br />
jednej kondygnacji, kolejne były już jego<br />
kopią.<br />
Podsumowanie<br />
Realizacja projektu mieszkań komunalnych<br />
w technologii drewnianej okazała się sukcesem.<br />
Projekt został wykonany w terminie<br />
dużo krótszym niż w technologii tradycyjnej.<br />
Finalny koszt inwestycji okazał się zaledwie<br />
o 2% droższy w porównaniu do technologii<br />
tradycyjnej. Dzięki niższym kosztom eksploatacji<br />
obiektów, zarządca nieruchomości<br />
zakłada zbilansowanie tej różnicy finansowej<br />
w krótkim czasie.<br />
11
<strong>Nowości</strong> Dietrich’s! | wydanie <strong>2022</strong>/23<br />
WIEDZA PRAKTYCZNA<br />
Otworowanie paneli dla izolacji wdmuchiwanej<br />
Kreatywne rozwiązanie problemu<br />
Wdmuchiwanie izolacji<br />
Izolacje luźne w formie zasypek zdobywają<br />
coraz większe zainteresowanie. Dzieje się<br />
tak za sprawą bezodpadowej gospodarki<br />
materiałami izolacyjnymi. Dzięki wysokiej<br />
jakości izolowanych przegród oraz prostemu<br />
i intuicyjnemu systemowi kontroli tego<br />
procesu, zastosowanie tej metody izolacji<br />
jest coraz popularniejsze. Izolacja jest<br />
wdmuchiwana maszynowo, poziom wypełnienia<br />
określają instrumenty pomiarowe.<br />
Proces jest przerywany po osiągnięciu<br />
określonych wartości.<br />
Najpopularniejszą metodą wdmuchiwania<br />
izolacji jest wykonanie zamkniętego prefabrykatu<br />
ściennego, stropowego lub dachowego.<br />
Na jednej stronie poszycia znajdują<br />
się otwory do pompowania izolacji za<br />
pomocą rur z maszyny. Każda z kawern<br />
musi posiadać otwór, aby możliwe było<br />
wdmuchiwanie izolacji. Po zakończeniu<br />
procesu otwory są deklowane<br />
Specjalne narzędzie projektowe<br />
Po głębszym zastanowieniu dojdziemy do<br />
wniosku, że takich otworów będzie bardzo<br />
dużo. Wielkim wyzwaniem jest także<br />
wykonanie otworów dla każdej kawerny, bez<br />
pominięcia żadnego, nawet najmniejszego<br />
miejsca. Precyzyjne wyznaczenie otworów<br />
wymaga od projektanta skrupulatności<br />
i sporo czasu. Dużym wsparciem byłoby<br />
specjalne narzędzie do otworowania płyt<br />
pod nadmuch izolacji, czyli automat do<br />
otworowania. Z pewnością byłoby to optymalne<br />
rozwiązanie, lecz bardzo kosztowne<br />
i czasochłonne w przygotowaniu.<br />
Procedura - wykorzystanie dostępnych<br />
zasobów<br />
Kreatywne podejście do posiadanych funkcji<br />
może okazać się bardzo skuteczne i dużo<br />
tańsze, niż tworzenie za każdym razem<br />
specjalnych narzędzi. Poza tym jesteśmy<br />
niezależni od od osób trzecich i możemy korzystać<br />
z wymyślonych rozwiązań natychmiast.<br />
Tak powstała procedura, czyli ciąg<br />
działań prowadzących do generowania otworów<br />
do wdmuchiwania izolacji w panelach<br />
ściennych, stropowych i dachowych.<br />
Wyznaczanie położenia i wielkości kawern<br />
Pierwszym krokiem jest wypełnienie warstwy<br />
konstrukcji, która podlega izolowaniu<br />
materiałem pomocniczym. W tym celu możemy<br />
wstawić obiekt typu płyta o dowolnym,<br />
lecz unikalnym materiale. Sposób wstawiania<br />
płyty nie ma znaczenia. Można wykorzystać<br />
funkcję manualną lub skorzystać<br />
z automatu. Materiał pomocniczy będzie<br />
przenikał elementy konstrukcji, i tak ma<br />
być.<br />
W kolejnym kroku za pomocą funkcji logicznych<br />
utworzymy z jednego obiektu<br />
pomocniczego grupę mniejszych obiektów,<br />
które stanowią docelową izolację. Do tego<br />
celu wykorzystamy możliwości funkcji działających<br />
w oparciu o operacje logiczne, czyli<br />
parametry przecinania lub różnicę. Materiałem<br />
nadrzędnym będzie materiał konstrukcji,<br />
materiałem podrzędnym - materiał<br />
pomocniczy imitujący izolację.<br />
Specjalny obiekt - nosiciel<br />
Kolejne etapy wymagają elementu zwanego<br />
nosicielem. Nosiciel to obiekt 3D o dowolnym<br />
kształcie, do którego jest przypisana<br />
obróbka, np.: wiercenie określonej średnicy.<br />
Przypisana obróbka nie wpływa na<br />
nosiciela, nie powoduje wiercenia w nim,<br />
lecz oddziaływuje na obiekty w bezpośrednim<br />
sąsiedztwie nosiciela. Dlaczego jest<br />
potrzebny nosiciel? Ponieważ wiercenia<br />
należy wykonać nie w elementach izolacji,<br />
lecz w płytach zamykających izolację<br />
w przegrodzie. Takiego nosiciela można<br />
używać bezpośrednio, rozmieszczając go na<br />
12
WIEDZA PRAKTYCZNA<br />
Statik<br />
Program do obliczeń<br />
konstrukcji drewnianych<br />
płycie i przeliczając obróbki, lecz jest to<br />
metoda mało efektywna.<br />
Obróbka specjalna - specjalne narzędzie<br />
Idziemy krok dalej. Tworzymy obróbkę<br />
specjalną. Jej jedynym elementem jest,<br />
wcześniej zdefiniowany, nosiciel. Obróbka<br />
specjalna może być stosowana masowo<br />
w grupie wybranych elementów. Obróbka<br />
specjalna posiada informacje o położeniu<br />
i wymiarach obiektów, na których jest<br />
stosowana. Definicja obróbki specjalnej<br />
wykorzystuje zmienne systemowe. Za ich<br />
pomocą lokujemy nosiciela w środku geometrycznym<br />
obiektu, na którym zostanie<br />
zastosowana.<br />
Dystrybucja<br />
Dysponując wymaganymi narzędziami<br />
specjalnymi, przystępujemy do otworowania<br />
płyt. Aktywujemy obiekty pomocnicze<br />
imitujące izolację. Dla wybranej grupy przypisujemy<br />
obróbkę specjalną. Automatycznie<br />
zostaną przypisani nosiciele, centralnie<br />
na środku obiektów imitujących izolację.<br />
Nosiciel jest zwykłym obiektem, który<br />
można usuwać, przesuwać lub kopiować.<br />
W ten sposób można w szczególnych przypadkach<br />
zwiększyć ilość otworów dla dużych<br />
kawern.<br />
Otworowanie<br />
Otworowanie to ostatni etap tego procesu.<br />
Należy go wykonać na zakończenie prac<br />
projektowych, aby uniknąć konieczności<br />
edycji położenia pojedynczych wierceń.<br />
Funkcja przelicz obróbki przenosi obróbki<br />
wiercenia z nosiciela na płyty.<br />
Obliczenia według Eurokod 5<br />
z NA DE/AT/FR/PL/UK, SIA 265, NTC<br />
- gotowe schematy i szablony obliczeniowe<br />
- generowanie obciążeń środowiskowych<br />
- interfejs programu w kilku językach<br />
- raporty obliczeniowe w kilku językach<br />
- dokumentacja rysunkowa CAD<br />
DC-Statik Belka<br />
Szybki i prosty program do obliczeń elementów<br />
konstrukcji: dachów, stropów i ścian.<br />
DC-Statik posiada narzędzia do obliczeń<br />
połączeń ciesielskich oraz inżynierskich.<br />
Moduły dodatkowe: kształtowniki stalowe,<br />
kalkulator okuć, ognioodporność, belka<br />
dwuteowa, belka skrzynkowa.<br />
Bezpłatna wersja demonstracyjna:<br />
13
<strong>Nowości</strong> Dietrich’s! | wydanie <strong>2022</strong>/23<br />
NOWE TECHNOLOGIE - WERSJA V21/22.<br />
Planowanie - Projektowanie - Wymiarowanie - Produkcja<br />
Wszystkie procesy w jednym modelu<br />
etykieta 3D<br />
etykieta 3D<br />
Etykiety 3D<br />
To nowy system opisu elementów w środowisku<br />
3D. System etykiet 3D wykorzystuje<br />
rozwiązania stosowane dla standardowych<br />
odnośników stosowanych w dokumentacji<br />
rysunkowej. <strong>Nowości</strong>ą jest to, że<br />
odnośnik nie jest powiązany z żadną płaszczyzną.<br />
To sprawia, że bez względu na<br />
ustawienie widoku modelu, etykieta jest<br />
dobrze widoczna i czytelna.<br />
OpenGL tryb krawędziowy<br />
Środowisko graficzne OpenGL daje olbrzymie<br />
możliwości w zakresie prezentacji<br />
grafiki 3D. Renderowana grafika otrzymuje<br />
silne wsparcie sprzętowe i software'owe.<br />
Tryb OpenGL w przestrzeni roboczej<br />
otrzymał nową metodę prezentacji modelu<br />
w formie krawędziowej. Metoda prezentacji<br />
modelu nie jest nowa. <strong>Nowości</strong>ą jest<br />
wykorzystanie modeli krawędziowych<br />
w OpenGL. Ten zabieg umożliwił 50-krotne<br />
przyspieszenie wyświetlania grafiki.<br />
Pliki maszynowe -<br />
automatyczne nazewnictwo<br />
System generowania plików maszynowych<br />
zarówno na centra ciesielskie, jak i mosty<br />
wielofunkcyjne otrzymał nową funkcjonalność.<br />
Polega ona na automatycznym<br />
podziale wybranego zespołu belek lub<br />
paneli na grupy związane z systemem<br />
prefabrykacji. Proces podziału jest ściśle<br />
związany z nazewnictwem plików. Nazwa<br />
plików może być konfigurowana w oparciu<br />
o informacje o projekcie, zmiennych użytkownika<br />
oraz lokalizację (ściana/strop/<br />
dach). Nowe rozwiązanie sprawdzi się<br />
szczególnie przy dużych projektach podlegających<br />
zaawansowanej prefabrykacji.<br />
Nowe interfejsy<br />
Zostały opracowane nowe interfejsy kolorystyczne<br />
programu: ciemny niebieski,<br />
PL 200 - PW1 - SC15.WUP<br />
#Project#-#SWAKT##SWAKTNUM#-SC#ENr#<br />
PL 200 - PW1 - SC15.BTL<br />
ciemny szary, jasny szary, czarny, modern<br />
Bons. Dla każdego z nich można wybrać<br />
wariant o jednolitym kolorze okna graficznego<br />
- zgodnie z wybranym trybem, lub<br />
biały. Tryb Dietrich’s Retro został dedykowany<br />
użytkownikom wieloletnim i przywiązanym<br />
do starej grafiki systemu <strong>Dietrich's</strong><br />
3D CAD/CAM. Nowe tryby graficzne<br />
są bardziej przyjazne i mniej męczą wzrok<br />
przy długotrwałej pracy<br />
Dynamiczna orientacja elementów<br />
Mechanizm wstawiania obiektów 3D uległ<br />
całkowitej przebudowie i został oparty na<br />
dynamicznej zmianie orientacji. Za pomocą<br />
klawiszy funkcyjnych projektant może kontrolować<br />
punkt zaczepienia elementu, ustawienie<br />
względem osi X, Y i Z oraz rotację<br />
przekroju względem własnej osi. Kontrola<br />
orientacji realizowana jest po etapie definicji<br />
obiektu, a przed wyborem punktu<br />
14
NOWE TECHNOLOGIE - WERSJA V21/22.<br />
SPACJA -> punkty 1/2/3/4/A/B<br />
Z<br />
Y<br />
Z<br />
Y<br />
4<br />
3<br />
Z<br />
Y<br />
X<br />
SHIFT + TAB<br />
o<br />
-> rotacja 90 oś Z<br />
X<br />
1<br />
B<br />
2<br />
X<br />
Z<br />
Y<br />
CTRL + TAB<br />
o<br />
-> rotacja 90 oś Y<br />
X<br />
o<br />
TAB -> rotacja 90 oś X<br />
SHIFT + SPACJA<br />
-> początek/koniec<br />
Z<br />
Y<br />
X<br />
wstawienia. Docelowe położenie elementu<br />
można skorygować wprowadzając przesunięcie<br />
w lokalnym lub globalnym układzie<br />
współrzędnych.<br />
Okno struktura modelu<br />
Okno struktury modelu przeszło znaczącą<br />
modyfikację, wprowadzono wiele nowoczesnych<br />
opcji. Dają one możliwość podświetlania,<br />
ukrywania i aktywacji fragmentów<br />
lub części konstrukcji.<br />
Okno struktura modelu jest dostępne we<br />
wszystkich modułach projektowych. Wybór<br />
za pomocą myszki dowolnej części konstrukcji<br />
skutkuje jej edycją i automatycznym<br />
- aktywacja grupy elementów<br />
- brak aktywacja grupy elementów<br />
- częściowa aktywacja grupy elementów<br />
- brak możliwości aktywacja grupy elementów<br />
- widoczna grupa elementów<br />
- niewidoczna grupa elementów<br />
- widoczna część grupy elementów<br />
- brak kontroli widoczności grupy elementów<br />
uruchomieniem dedykowanego modułu.<br />
<strong>Nowości</strong>ą jest wprowadzenie podziału<br />
dachu na pojedyncze połacie. Modyfikacje<br />
okna struktura modelu sprawiły, że stało się<br />
ono centrum zarządzania i edycji modelu.<br />
Przy poszczególnych pozycjach struktury<br />
modelu znajdują się pola zaznaczenia, które<br />
kontrolują ich widoczność. Działanie tej<br />
opcji kontroluje zarówno elementy modelu<br />
3D, jak również elementy rysunkowe.<br />
Okna dokujące<br />
Elastyczne kształtowanie interfejsu to jedna<br />
z bardziej pożądanych i cenionych przez<br />
użytkowników cech tego programu. Możliwość<br />
dopasowania ilości i lokalizacji okien<br />
informacyjnych to funkcjonalność nowego<br />
rozwiązania wprowadzonego do programu.<br />
Nowe okna dokowane to: struktura modelu, infoelement<br />
i system orientacji. Można je swobodnie<br />
pozycjonować na ekranie monitora lub monitorów.<br />
Dzięki temu można mieć stały dostęp<br />
do potrzebnych informacji, szybko nawigować<br />
po modelu i dokonywać modyfikacji.<br />
Okna dokowane można zminimalizować<br />
lub wyłączać, gdy potrzebna jest<br />
większa przestrzeń dla okna graficznego.<br />
Okno dokowane można swobodnie lokować<br />
na ekranie. W tym celu należy “oddokować”<br />
zadokowane okno za pomocą ikony dokowania<br />
i umieścić w dowolnym miejscu np.<br />
na drugim ekranie.<br />
Modele HTML - usługa D-Chmura<br />
Modele HTML ułatwiają komunikację<br />
z klientem oraz partnerami biznesowymi.<br />
Bywają również wykorzystywane wewnętrznie<br />
w obrębie jednej firmy. Ze względu<br />
na ograniczenia wynikające z bezpieczeństwa,<br />
wiele programów oraz aplikacji<br />
pocztowych blokuje możliwość dodania lub<br />
pobrania i otwarcia załącznika pocztowego<br />
15
<strong>Nowości</strong> Dietrich’s! | wydanie <strong>2022</strong>/23<br />
NOWE TECHNOLOGIE - WERSJA V21/22.<br />
Planowanie - Projektowanie - Wymiarowanie - Produkcja<br />
Wszystkie procesy w jednym modelu<br />
w formacie HTML. Urządzenia firmy Apple,<br />
w szczególność iPhone'y uniemożliwiają<br />
uruchamianie plików HTML lokalnie na<br />
urządzeniu.<br />
<strong>Dietrich's</strong> oferuje proste i szybkie rozwiązanie<br />
tego problemu : usługa chmurowa D-<br />
Chmura. Za jej pomocą można załadować<br />
i opublikować modele zapisane w formacie<br />
HTML. Ze względów bezpieczeństwa, D-<br />
Chmura obsługuje jedynie pliki HTML<br />
wygenerowane przez aktualną wersję<br />
Dietrich’s 3D CAD/CAM.<br />
Jeżeli planowane jest wykorzystanie pliku<br />
HTML przez dłuższy okres, zaleca się<br />
pobrać taki plik lokalnie na urządzenie.<br />
W tym celu należy uruchomić przeglądarkę<br />
z modelem HTML, a następnie zapisać<br />
stronę.<br />
Praca zdalna<br />
Zdalne środowisko pracy to rozwiązanie<br />
cieszące się coraz większą popularnością.<br />
Taki wymiar zatrudnienia daje wiele korzyści,<br />
między innymi możliwość łatwiejszego<br />
kontrolowania i administrowania stacjami<br />
roboczymi, na których pracownicy<br />
pracują zdalnie, a nie bezpośrednio. Środowisko<br />
projektowe może być instalowane na<br />
wydajnych, szybkich i bezpiecznych serwerach.<br />
Projektanci mają do nich dostęp za<br />
pomocą zdalnego środowiska. Kluczowe<br />
terminy dla działu IT to zdalny pulpit,<br />
wirtualny serwer itp.<br />
Dostępne narzędzia do pracy zdalnej powodują<br />
duże zmiany w trybie pracy i zachowaniu<br />
myszki komputerowej. Zapanowanie<br />
nad jej działaniem bywa trudne lub<br />
w niektórych przypadkach wręcz niemożliwe.<br />
Problemy się potęgują w przypadku<br />
programów projektowych CAD, które wymagają<br />
precyzyjnego i szybkiego działania<br />
myszy. Moduł D-Praca zdalna umożliwia<br />
softwarowo na wyeliminowanie wszystkich<br />
niedogodności, wynikających z pracy za<br />
pomocą zdalnego pulpitu. Moduł D-Praca<br />
zdalna nie jest narzędziem typu zdalny<br />
pulpit np. Teamviewer, AnyDesk itp.<br />
Skanowanie laserowe - Chmura punktów<br />
Renowacja lub rozbudowa obiektów już<br />
istniejących, wymaga inwentaryzacji obiektu.<br />
W takim przypadku można rozważyć<br />
zastosowanie nowoczesnych technik pomiaru<br />
opartych o skanowanie laserowe.<br />
Rezultatem takich pomiarów jest olbrzymia<br />
ilość danych w postaci tzw. chmury punktów.<br />
Dane w takiej formie można importować<br />
bezpośrednio do środowiska projektowego<br />
Dietrich’s. Na ich podstawie zostanie<br />
oparty proces projektowania konstrukcji.<br />
Dane pomiarowe ze skanowania laserowego<br />
wczytywane są do programu na bazie<br />
standardowego formatu danych *.e57.<br />
Dlatego nie ma potrzeby stosowania żadnego<br />
dodatkowego oprogramowania do<br />
przetwarzania danych. Każde dostępne<br />
urządzenie na rynku obsługuje ten format.<br />
16
NOWE TECHNOLOGIE - WERSJA V21/22.<br />
DC-Statik<br />
Obciążenia online<br />
Warunki środowiskowe - śnieg oraz wiatr<br />
stanowią kluczowe obciążenia dla obiektów<br />
poddawanych wymiarowaniu. Poprawne<br />
określenie parametrów obciążeń środowiskowych<br />
jest kluczowe dla konstrukcji,<br />
a błąd na tym etapie ma fundamentalne<br />
znaczenie dla całości obliczeń. Obciążenia<br />
online to narzędzie do wyznaczania parametrów<br />
obciążeń środowiskowych dopasowanych<br />
do lokalizacji geograficznej.<br />
Na podstawie wybranego kraju oraz nazwy<br />
miejscowości lub współrzędnych geograficznych,<br />
program wyszukuje obiekt na<br />
mapie. W ten sposób zostaje określona<br />
wysokość nad poziomem morza, strefa<br />
wiatrowa oraz śniegowa<br />
NAD Polska i Wielka Brytania<br />
Rozwój technologii i oczekiwania klientów<br />
w Polsce oraz Wielkiej Brytanii zaowocowały<br />
rozbudową procedury obliczeniowej.<br />
Wdrożone zostały dwa nowe dodatki<br />
krajowe dla Polski oraz Wielkiej Brytanii,<br />
dotyczące obciążeń środowiskowych,<br />
warunków granicznych oraz wytycznych<br />
obliczeniowych w poszczególnych krajach.<br />
Belka kompozytowa - nowy moduł<br />
Belka kompozytowa to narzędzie do wymiarowania<br />
belek o przekroju skrzynkowym.<br />
Do podstawowego elementu, czyli belki<br />
drewnianej, są mocowane płyty poszycia -<br />
górna i dolna. Połączenie elementów: płyt<br />
oraz belki musi zapewnić integralność<br />
całego przekroju pod obciążeniem, dlatego<br />
wymaga ono klejenia. Przekroje kompozytowe<br />
dostępne są dla schematów statycznych:<br />
belka, płatew, krokiew zwykła oraz<br />
słup.<br />
Belka hybrydowa - nowy moduł<br />
Belka hybrydowa to narzędzie do wymiarowania<br />
belek o przekrojach złożonych<br />
(wielogałęziowych). Dodatkowe elementy<br />
można stosować z dowolnej strony belki:<br />
góra/dół, lewa/prawa strona. Jako elementy<br />
wzmacniające można stosować:<br />
kształtowniki stalowe, belki drewniane oraz<br />
elementy drewnopochodne (LVL, OSB).<br />
Procedura obliczeniowa analizuje i dobiera<br />
ilość i rozstaw wymaganych łączników<br />
(śruby, gwoździe itp.), koniecznych dla<br />
zachowania integralności przekroju hybrydowego.<br />
Przekroje hybrydowe dostępne są<br />
dla schematów statycznych: belka, płatew,<br />
krokiew zwykła oraz słup.<br />
Nowe narzędzie zostało pomyślane pod<br />
kątem obiektów podlegających modernizacji.<br />
Zmiana charakteru użytkowania<br />
pomieszczeń wymaga zwiększenia nośności<br />
elementów konstrukcji. Można tego<br />
dokonać dodając do istniejących już belek<br />
dodatkowe przekroje i łącząc je ze sobą.<br />
W przypadku nowo wznoszonych obiektów,<br />
nowy moduł znajdzie zastosowanie przy<br />
obliczeniach zwielokrotnionych elementów:<br />
belek stropowych, nadprożach oraz<br />
słupów.<br />
17
<strong>Nowości</strong> Dietrich’s! | wydanie <strong>2022</strong>/23<br />
MODUŁY SYSTEMU DIETRICH’S<br />
Asystent dachów<br />
Automat do projektowania dachów<br />
Asystent dachów to narzędzie dostępne<br />
w module D-DACH Konstrukcja. Umożliwia<br />
szybkie generowanie konstrukcji więźby,<br />
w oparciu o uprzednio zdefiniowane schematy.<br />
Asystent dachów jest narzędziem uniwersalnym,<br />
świetnie sprawdzi się zarówno<br />
w szacunkowej ocenie zapotrzebowania na<br />
drewno, jak i szczegółowym projekcie wykonawczym.<br />
W przypadku obiektów charakteryzujących<br />
się pewną standaryzacją jak<br />
na przykład obiekty małej architektury:<br />
wiaty, altany, zadaszenia itp. efektywność<br />
asystenta dachów jest niesłychana.<br />
Zastosowanie<br />
Asystent dachów umożliwia generowanie<br />
murłat, płatwi pośrednich oraz płatwi kalenicowych.<br />
W wariancie płatwi o stałych<br />
parametrach, czyli o ustalonym położeniu,<br />
dozwolone jest zastosowanie dwóch ustawień<br />
dla płatwi kalenicowej oraz dziesięciu<br />
dla płatwi pośrednich i murłat.<br />
W przypadku linii kosza i naroża dozwolone<br />
jest generowanie krokwi narożnych i koszowych<br />
lub desek koszowych.<br />
Asystent dachów różnicuje krokwie pod<br />
względem położenia oraz cech dystrybucyjnych.<br />
Krokwie stałe lokowane są po<br />
wewnętrznej i zewnętrznej stronie ścian<br />
szczytowych, na końcu połaci oraz w punkcie<br />
styku krokwi narożnej z linią kalenicy.<br />
W każdym z wymienionych przypadków<br />
możliwa jest kontrola położenia za pomocą<br />
dodatkowego odsunięcia.<br />
Dystrybucja krokwi następuje w strefie<br />
wewnętrznej budynku oraz w strefie okapu<br />
szczytowego. Dla każdego z tych obszarów<br />
można określić różne parametry dystrybucji.<br />
Krokwie stałe wprowadzają dodatkowy<br />
podział pól dystrybucji.<br />
Asystent dachów obsługuje również krokwie<br />
ukośne. Stosowane są one między<br />
innymi w konstrukcji dachów pulpitowych<br />
o nieregularnych kształtach jako elementy<br />
zamykające na okapach wznoszących.<br />
Kleszcze, nakładki i jętki to ostatnia grupa<br />
obiektów generowanych przez asystenta<br />
dachów. Użytkownik ma możliwość określenia<br />
zakresu w jakim powstaną: wewnętrzna<br />
strefa dachu, okap szczytowy lub<br />
obie strefy.<br />
krokwie pośrednie<br />
okap<br />
krokiew stała<br />
szczyt - zewnętrzna<br />
Dach-system Edytor<br />
i Dach-system Asystent<br />
Asystent dachów to narzędzie dwuczęściowe.<br />
Dach-system Edytor umożliwia<br />
krokwie pośrednie<br />
wewnętrzne<br />
krokiew stała<br />
szczyt - wewnętrzna<br />
definicję i edycję ustawień dach-system.<br />
Dach-system Asystent to generator konstrukcji<br />
dachu. Pozwala wybrać właściwe<br />
ustawienia, ale również wpływa na zakres<br />
realizowanych działań.<br />
krokiew stała<br />
okap<br />
Profil połaci i asystent dachów<br />
Asystent dachów ma możliwość pozyskania<br />
18
MODUŁY SYSTEMU DIETRICH’S<br />
informacji o położeniu i parametrach elementów<br />
więźby na podstawie przypisanego<br />
profilu do połaci dachu. To sprawia, że odpowiednio<br />
przygotowane ustawiania asystenta<br />
dachów bazujące na profilu połaci są<br />
uniwersalne. Daje to również możliwość<br />
automatycznego różnicowania konstrukcji<br />
między połaciami. Dla elementów typu<br />
płatwie oraz kleszcze/jętki przygotowano<br />
dodatkowe sekcje dedykowane obiektom<br />
parametryzowanym według profilu.<br />
W przypadku krokwi należy wybrać między<br />
ustawieniami o stałych parametrach,<br />
a ustawieniami bazującymi na profilu.<br />
Zmienne i asystent dachów<br />
Definicja elementów więźby w asystencie<br />
dachów może zostać oparta o zmienne, czyli<br />
wartości kontrolowane przez projektanta<br />
lub system. Zarządzanie nimi odbywa się<br />
centralnie, w jednym oknie zmiennych.<br />
To sprawia, że asystent dachu może być<br />
łatwo adaptowalny do konkretnego projektu<br />
da-chu w bardzo przystępny sposób.<br />
Wystarczy wprowadzić przekroje krokwi,<br />
płatwi itp. w ten sposób jedno ustawienie<br />
asystenta obsłuży wiele projektów.<br />
Generowanie konstrukcji<br />
- asystent dachów<br />
Asystent dachów umożliwia<br />
kontrolę w zakresie generowanych<br />
elementów. Bez<br />
względu na wybrane ustawienia<br />
można generować<br />
wybrane grupy elementów:<br />
krokwie, płatwie, kleszcze lub krokwie<br />
narożną/koszową. Za pomocą pól zaznaczania<br />
określany jest zakres generowanych<br />
obiektów.<br />
Wszystkie obiekty utworzone przez asystenta<br />
posiadają specjalny atrybut dach-system.<br />
Za pomocą tego atrybutu możliwa jest kontrola<br />
zastępowania elementów wstawionych<br />
niezależnie przez<br />
użytkownika oraz wygenerowanych<br />
przez asystenta.<br />
Zakres stosowania asystenta<br />
Asystenta dachów można stosować w różnym<br />
zakresie. W wariancie minimalnym<br />
ograniczamy się do jednej połaci dachu. To<br />
sprawia, że można stosować różne parametry<br />
asystenta dachów dla różnych połaci,<br />
uzyskując zróżnicowanie konstrukcji dachu.<br />
W określonych przypadkach takie rozwiązanie<br />
może mieć sens. Wariant pośredni<br />
obejmuje kontur dachu, co sprowadza się<br />
zwykle do dachu jako całości. Wszystkie<br />
połacie dachu oparte na wskazanym konturze<br />
dachu otrzymają jednakową lub<br />
bardzo podobna konstrukcję. Ostatnia opcja<br />
- wszystkie połacie działa globalnie na<br />
wszystkich dachach wchodzących w skład<br />
projektowanego obiektu.<br />
19
<strong>Nowości</strong> Dietrich’s! | wydanie <strong>2022</strong>/23<br />
NOWE MODUŁY<br />
Jak spakować dom?<br />
Z modułem D-Logistyka Załadunek niczego nie zapomnisz<br />
Realizacja obiektów budowlanych to proces<br />
złożony i wieloetapowy. Logistyka, czyli zarządzanie<br />
dostawą materiałów i prefabrykatów<br />
na plac budowy, to bardzo ważny, lecz<br />
często niedoceniany etap. Znaczenie logistyki<br />
placu budowy rośnie proporcjonalnie do<br />
wielkości realizowanego obiektu oraz<br />
w przypadku mniejszych obiektów, lecz występujących<br />
w dużej liczbie. Aby usprawnić<br />
ten proces powstał całkowicie nowy moduł<br />
D-Logistyka Załadunek.<br />
Możliwości transportowe wyznacza dostępna<br />
flota pojazdów oraz gabaryty przyczepy<br />
lub naczepy. Naczepy ciągników siodłowych:<br />
standardowa oraz mega, ograniczają<br />
maksymalną masę ładunku do<br />
około 16 ton, po uwzględnieniu masy samej<br />
naczepy. Masa ładunku zwykle nie stanowi<br />
problemu, drewno to materiał lekki, a ramowa<br />
konstrukcja prefabrykatów sprzyja<br />
mniejszej gęstości ładunku. Zdecydowanie<br />
większym problemem są gabaryty. W przypadku<br />
w/w naczep długość ładunku nie<br />
może przekroczyć 13,5 m, szerokość<br />
2,45 m, a wysokość standardowa to 2,65 m.<br />
i mega 2,9 m. Procedura załadunku rozpoczyna<br />
się od wyboru pojazdu oraz typu<br />
załadunku. D-Logistyka Załadunek posiada<br />
bibliotekę pojazdów w postaci makiet 3D.<br />
Pod pojęciem pojazd należy rozumieć:<br />
ciągnik siodłowy z naczepą, samochód<br />
ciężarowy z przyczepą (solówka), jak również<br />
samą naczepę lub przyczepkę. Pojazd<br />
wyznacza dopuszczalną masę całkowitą<br />
DMC oraz gabaryty przestrzeni ładunkowej.<br />
Sam proces załadunku realizowany jest<br />
w typie załadunku. Typ załadunku określa<br />
sposób ustawienia ładunku: w pionie, poziomie<br />
lub mieszany, oraz dopuszczalną<br />
masę ładunku. Typ załadunku posiada makietę<br />
3D i podobnie jak pojazdy, swoją bibliotekę.<br />
Jeśli firma posiada specjalne stojaki<br />
transportowe, typ załadunku uwzględnia<br />
ich konstrukcję i sposób załadunku.<br />
20
NOWE MODUŁY<br />
Załadunek prefabrykatów na pojazdy to<br />
pierwszy etap logistyki placu budowy. Realizowany<br />
jest w fabryce domów i wymaga<br />
pogodzenia ze sobą często przeciwstawnych<br />
interesów. Kluczowym kryterium<br />
powinna być znajomości procesu wznoszenia<br />
obiektu. Plan montażu to punkt<br />
wyjścia dla załadunku pojazdu. Kolejność<br />
załadunku to zwykle odwrotność procesu<br />
jego rozładunku na placu budowy.<br />
Model budynku do załadunku należy wczytać<br />
do modułu D-Logistyka Załadunek.<br />
Musi on spełniać dwa ważne warunki.<br />
Po pierwsze należy określić masę i gabaryty<br />
prefabrykatów przewidzianych do załadunku.<br />
Za pomocą warstw można kontrolować<br />
zakres elementów wchodzących<br />
w skład prefabrykatu. Model musi być<br />
posortowany i zapisany. Załadunek może<br />
dotyczyć kilku obiektów równocześnie,<br />
dlatego dozwolone jest wczytanie kilku budynków.<br />
Mechanizm załadunku rozpoznaje<br />
prefabrykaty w postaci całych ścian, stropów<br />
lub połaci, paneli: ściennych, stropowych<br />
i dachowych, oraz pojedynczych<br />
elementów: belki, kształtowniki, płyty itp.<br />
Procedura załadunku polega na wyborze<br />
elementu budynku i umieszczeniu go na<br />
aktywnym poziomie załadunku. Aktywny<br />
poziom załadunku posiada własną płaszczyznę<br />
roboczą, to umożliwia precyzyjne<br />
ulokowanie ładunku. Można go przesuwać<br />
w obrębie płaszczyzny roboczej korzystając<br />
z punktów przyciągania. Załadowane na<br />
pojazd elementy konstrukcji otrzymują<br />
nową kolorystykę, dzięki czemu łatwo się<br />
zorientować, co zostało załadowane a co<br />
nie.<br />
Efektem finalnym procesu załadunku jest<br />
dokumentacja rysunkowa precyzyjnie<br />
określająca położenia prefabrykatów na<br />
każdym poziomie załadunku. Rysunek<br />
zbiorczy zwykle składa się z widoku aksonometrycznego<br />
na typ załadunku (naczepę)<br />
oraz widoków z góry i boku. Poziomy załadunku<br />
można przedstawić na dodatkowych<br />
widokach lub osobnych rysunkach.<br />
21
<strong>Nowości</strong> Dietrich’s! | wydanie <strong>2022</strong>/23<br />
DIETRICH’S POLSKA<br />
D-FIX grupa dyskusyjna<br />
Wszystko co chcesz wiedzieć<br />
o budownictwie drewnianym<br />
Grupa dyskusyjna Dietrich’s D-FIX wystartowała<br />
1 lipca 2004 roku o godzinie 15:12,<br />
wraz z rejestracją pierwszego użytkownika<br />
forum. W branży budownictwa drewnianego<br />
i ciesielstwa jest to jedna z najstarszych<br />
grup dyskusyjnych. Przystępując do tego<br />
projektu, jego pomysłodawcy nie spodziewali<br />
się tak spektakularnego sukcesu.<br />
Specjalistyczne forum budownictwa drewnianego<br />
zgromadziło grupę 12 000 użytkowników.<br />
Od 17 lat jest uniwersalną platformą<br />
wymiany wiedzy, pomysłów, ofert<br />
pracy i kupna/sprzedaży maszyn, urządzeń<br />
i usług. W tym czasie interfejs oraz internetowa<br />
platforma mocno się zestarzała.<br />
Dlatego zapadła decyzja o konieczności<br />
przeniesienia grupy dyskusyjnej D-FIX na<br />
nowoczesną platformę WoltLab Suite.<br />
Z dniem 31 maja 2021 zakończyło działalność<br />
stare forum. Proces migracji na nową<br />
platformę był bardzo skomplikowany. Aby<br />
zachować ciągłość działania forum, konieczne<br />
było przeniesienia całej bogatej<br />
historii: ponad 158.000 postów w 23.863 tematach<br />
o łącznej liczbie ponad milion odsłon.<br />
Proces zakończył się sukcesem. Nowa<br />
platforma oferuje dostęp do forum na każdym<br />
urządzeniu: komputerze PC, tablecie<br />
i smartfonie. Posiada dobrze znane sekcje<br />
jak: galerie użytkowników, dział pobierania<br />
oraz artykuły. W planach jest również przeniesienie<br />
w to miejsce Infoteki. Dane dostępowe<br />
starych użytkowników nie uległy<br />
zmianie. Login oraz hasło pozostały niezmienione.<br />
Jeżeli nie jesteś członkiem<br />
naszego forum, nie czekaj, zarejestruj się.<br />
Skorzystaj z zasobów i wiedzy innych użytkowników<br />
Dietrich’s 3D CAD/CAM. Czekamy<br />
na Ciebie pod adresem<br />
https://forum.dietrichs.com/<br />
22
DIETRICH’S POLSKA<br />
Podstawy ciesielstwa<br />
Analityczne odwiązanie konstrukcji<br />
Książka należy do serii wydawniczej Podstawy<br />
ciesielstwa i jest tematycznie powiązana<br />
z wcześniejszą publikacją, zatytułowaną<br />
Graficzne odwiązania konstrukcji. Układ graficzny,<br />
a przede wszystkim prezentowane przykłady<br />
odwiązywanych elementów, są<br />
identyczne. W ten sposób można porównać<br />
dwie odmienne metody odwiązania konstrukcji<br />
ciesielskich: graficzną i analityczną.<br />
Oczywiście, książkę można również traktować<br />
całkowicie niezależnie.<br />
Publikacja ma charakter edukacyjny. Intencją<br />
autora było przedstawienie, w sposób<br />
jak najbardziej czytelny i przejrzysty, zasad<br />
analitycznej metody odwiązania konstrukcji.<br />
Z tego względu, do niemal każdego<br />
przypadku obliczeniowego, zostały przygotowane<br />
specjalne rysunki objaśniające<br />
zależności i prezentujące sposób wyliczenia<br />
poszukiwanych wartości. Obliczenia zwykle<br />
wykonywane są w dwóch wariantach z wykorzystaniem<br />
różnych metod. Ma to za zadanie<br />
prezentację różnych sposobów obliczeniowych,<br />
ale także daje gwarancję<br />
poprawności wykonanych obliczeń.<br />
Książka wymaga od czytelnika zaangażowania<br />
i pewnej wiedzy z zakresu matematyki.<br />
Za pomocą bardzo podstawowego<br />
aparatu matematycznego prowadzone są<br />
obliczenia wszystkich niezbędnych parametrów<br />
krokwi, kulawek, krokwi narożnych<br />
i koszowych. Aktywne korzystanie z publikacji<br />
polega na samodzielnym wykonywaniu<br />
obliczeń przykładów z książki,<br />
a docelowo wykonywanie obliczeń do rzeczywistych<br />
projektów.<br />
Celem nadrzędnym publikacji jest jej edukacyjny<br />
charakter, czyli zrozumienie zasad<br />
analitycznej metody odwiązania konstrukcji.<br />
Książka kierowana jest głównie do uczniów<br />
i nauczycieli zawodu cieśli. Powinna stanowić<br />
pomoc w nauce podstawowej i najistotniejszej<br />
umiejętności cieśli, czyli odwiązaniu<br />
konstrukcji.<br />
Publikacja do nabycia w księgarni internetowej<br />
PolskaKsiegarnia.pl<br />
biuro@polskaksiegarnia.pl<br />
Zamówienia hurtowe przyjmuje<br />
Hurtownia Książki Technicznej<br />
"EWA" Adam Kucharski<br />
23
Buduj z drewna<br />
projektuj z <strong>Dietrich's</strong><br />
Jeśli wyzwaniem jest budowanie konstrukcji drewnianych<br />
w sposób bardziej efektywny i bardziej<br />
ekonomiczny, to zintegrowany system <strong>Dietrich's</strong><br />
oferuje najlepsze rozwiązania.<br />
<strong>Dietrich's</strong> to firma twórcza, otwarta na nowe pomysły<br />
i zarządzana przez samych pracowników.<br />
Nasz sposób kierowania firmą daje każdemu z pracowników<br />
możliwości rozwoju indywidualnych<br />
zdolności i pomysłów.<br />
Nasz modułowy system może być dowolnie rozwijany,<br />
dostosowywany i modyfikowany do potrzeb i oczekiwań<br />
naszych klientów.<br />
Profesjonalna opieka i wsparcie techniczne gwarantuje<br />
satysfakcję klienta.<br />
dietrichs.pl<br />
REDAKCJA<br />
"<strong>Nowości</strong>" to bezpłatny biuletyn informacyjny grupy firm <strong>Dietrich's</strong>.<br />
Ukazuje się w formie papierowej oraz elektronicznej. Zamówienia<br />
prenumeraty należy składać na adres wydawcy.<br />
EKSPERT<br />
Wydawca:<br />
Dietrich’s Polska Sp. z o.o.,<br />
Kaszubska 8 · 50-214 Wrocław<br />
Tel.: 695-36-38-08<br />
E-mail: polska@dietrichs.com<br />
Redakcja: Piotr Leń, Michał Gąsior, Agata Abou Dan, Leszek Kołtun<br />
Nakład: 1.500 egzemplarzy<br />
Fotografie:<br />
<strong>Dietrich's</strong> AG, Duklas +, Stexon, Weschle GmbH, Manu Reyboz / Ossabois.<br />
Wszystkie elementy graficzne, zdjęcia i teksty są chronione prawem<br />
autorskim. Kopiowanie, przedrukowywanie i rozpowszechnianie całości<br />
lub fragmentów biuletynu bez pisemnej zgody wydawcy jest zabronione.
Change language
