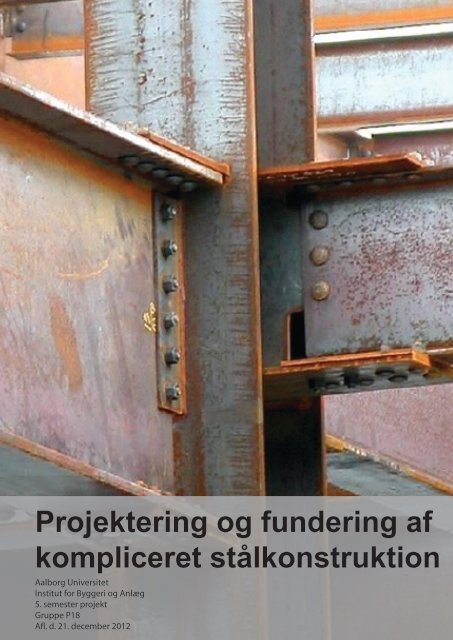

<strong>Projektering</strong> <strong>og</strong> <strong>fundering</strong> <strong>af</strong><br />
<strong>kompliceret</strong> stålkonstruktion<br />
<strong>Aalborg</strong> Universitet<br />
Institut for Byggeri <strong>og</strong> Anlæg<br />
5. semester projekt<br />
Gruppe P18<br />
Afl. d. 21. december 2012
Studenterrapport<br />
Institut for Byggeri & Anlæg<br />
Sohngårdsholmsvej 57<br />
9000 <strong>Aalborg</strong><br />
Telefon 96 35 80 80<br />
Fax 98 14 25 55<br />
http://www.bsn.aau.dk<br />
Titel:<br />
<strong>Projektering</strong> <strong>af</strong> erhvervsbygning.<br />
Projekt:<br />
<strong>Projektering</strong> <strong>og</strong> <strong>fundering</strong> <strong>af</strong> en <strong>kompliceret</strong><br />
stålkonstruktion<br />
Projektperiode:<br />
B5, Efterårssemesteret 2012<br />
Projektgruppe:<br />
P18<br />
Deltagere:<br />
Thomas Svarre Jakobsen<br />
Farkhonda Nader<br />
Kasper Eriksen<br />
Nanna Henriksen<br />
Nicolai Tranberg Kongsgaard<br />
Thomas Holm<br />
Vejledere:<br />
Synopsis:<br />
Dette projekt omhandler projekteringen<br />
<strong>af</strong> en <strong>kompliceret</strong> stålkonstruktion, samt<br />
dennes fundament. Bygningen er cirkulær<br />
<strong>og</strong> skal opføres nord for Nørresundby.<br />
Indledningsvist udformes to statiske systemer<br />
<strong>af</strong> stålkonstruktionen. Disse projekteres<br />
efter elasticitetsteorien vha. et Finite<br />
Element pr<strong>og</strong>ram. Ud fra dette udvælges<br />
et løsningsforslag, der arbejdes videre med<br />
i detailprojekteringen.<br />
I detailprojekteringen udføres håndberegninger<br />
til eftervisning <strong>af</strong> bæreevne <strong>og</strong> stabilitet<br />
for et udvalgt element efter plasticitetsteorien.<br />
Desuden regnes der på en<br />
svejst <strong>og</strong> boltet samling.<br />
I skitseprojekteringen undersøges lokalitetens<br />
geotekniske data, derudover undersøges<br />
direkte <strong>fundering</strong> <strong>og</strong> pæle<strong>fundering</strong>. I<br />
både skitse <strong>og</strong> detailprojekteringen arbejdes<br />
med bygningens robusthed.<br />
I detailprojekteringen dimensioneres bygningen<br />
ydermere for brand.<br />
Mads Peter Sørensen<br />
Søren Mikkel Andersen<br />
Oplagstal: 9<br />
Sidetal: 134<br />
Appendiks: 9<br />
Afsluttet 21-12-2012<br />
Rapportens indhold er frit tilgængeligt, men offentliggørelse (med kildeangivelse) må kun ske efter <strong>af</strong>tale<br />
med forfatterne.
Forord<br />
Denne rapport er udarbejdet <strong>af</strong> gruppe P18 på 5. semester på Byggeri <strong>og</strong> Anlægsuddannelsen<br />
ved <strong>Aalborg</strong> Universitet.<br />
Projektet omhandler det overordnede tema <strong>Projektering</strong> <strong>og</strong> <strong>fundering</strong> <strong>af</strong> en <strong>kompliceret</strong><br />
stålkonstruktion. Projektet omfatter design <strong>og</strong> dimensionering <strong>af</strong> en ny erhvervsbygning,<br />
som efter planen skal opføres nord for Nørresundby. Rapporten består <strong>af</strong> en skitseprojektering<br />
samt en detailprojektering, som begge omhandler fagområderne Konstruktion samt<br />
Geoteknik <strong>og</strong> Fundering.<br />
Projektet omfatter den foreliggende rapport, et tilhørende bilag samt en CD indeholdende<br />
bilag i digital udgave. Projektet strækker sig over tidsperioden fra september 2012 til<br />
december 2012.<br />
Rapporten er udarbejdet på baggrund <strong>af</strong> kurser på 5. semester samt under vejledning <strong>af</strong><br />
Mads Peter Sørensen <strong>og</strong> Søren Mikkel Andersen.<br />
Forudsætningerne for at læse rapporten er et vist kendskab til teori indenfor konstruktion<br />
samt geoteknik <strong>og</strong> <strong>fundering</strong>.<br />
Læsevejledning<br />
Der fremtræder igennem rapporten kildehenvisninger, hvilke er samlet i en kildeliste<br />
bagerst i rapporten. Der anvendes gennemgående kildehenvisning efter Harvardmetoden,<br />
så der refereres med [Efternavn, År]. Denne henvisning fører til kildelisten, hvor bøger er<br />
angivet med forfatter, titel, udgave <strong>og</strong> forlag, mens internetsider er angivet med forfatter,<br />
titel <strong>og</strong> dato. Kilder til figurer angives i figurteksten medmindre de er <strong>af</strong> egen oprindelse.<br />
Figurer <strong>og</strong> tabeller er nummereret i henhold til kapitel <strong>og</strong> sidetal i hovedrapporten, dvs.<br />
den første figur i kapitel 7 har nummer 7.1, den anden nummer 7.2 osv. Forklarende tekst<br />
til figurer <strong>og</strong> tabeller findes under disse.<br />
Bilagsrapporten er opdelt i to: Konstruktion findes i bilag A1, A2 osv., hvor Geoteknik <strong>og</strong><br />
Fundering findes i bilag B1, B2 osv.<br />
Farkhonda Nader Kasper Eriksen Nanna Henriksen<br />
Nicolai Tranberg Kongsgaard Thomas Holm Thomas Svarre Jakobsen<br />
v
Indholdsfortegnelse<br />
Kapitel 1 Indledning 1<br />
1.1 Bygningsgeometri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2<br />
1.2 Problemstilling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3<br />
1.3 Afgrænsning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3<br />
I Skitseprojektering 5<br />
Kapitel 2 Lastbestemmelse 7<br />
2.1 Snelast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7<br />
2.2 Vindlast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9<br />
2.3 Nyttelast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14<br />
2.4 Egenlast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14<br />
2.5 Lastkombinationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14<br />
Kapitel 3 Robusthed 17<br />
Kapitel 4 Skitseforslag 19<br />
4.1 Skitseforslag 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20<br />
4.2 Skitseforslag 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21<br />
4.3 Sammenligning <strong>og</strong> udvælgelse . . . . . . . . . . . . . . . . . . . . . . . . . . 24<br />
4.4 Robusthedsbetragtning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24<br />
4.5 Vindkryds . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25<br />
Kapitel 5 Geoteknisk forundersøgelse 29<br />
5.1 Områdets geol<strong>og</strong>iske historie . . . . . . . . . . . . . . . . . . . . . . . . . . . 29<br />
5.2 Analyse <strong>af</strong> boreprofil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32<br />
5.3 Analyse <strong>af</strong> konsolideringsforsøg . . . . . . . . . . . . . . . . . . . . . . . . . 34<br />
5.4 Resultater <strong>af</strong> forundersøgelse . . . . . . . . . . . . . . . . . . . . . . . . . . 35<br />
II Detailprojektering 37<br />
Kapitel 6 Robusthedseftervisning 39<br />
Kapitel 7 Generelle bæreevneeftervisninger 43<br />
7.1 Tværsnitsklasser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43<br />
7.2 Bæreevneeftervisning <strong>af</strong> søjle . . . . . . . . . . . . . . . . . . . . . . . . . . 44<br />
7.3 Bæreevneeftervisning <strong>af</strong> bjælke . . . . . . . . . . . . . . . . . . . . . . . . . 49<br />
Kapitel 8 Stabilitetsanalyse 53<br />
8.1 Vridning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53<br />
vii
Gruppe P18<br />
Indholdsfortegnelse<br />
8.2 Kipning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58<br />
8.3 Foldning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64<br />
Kapitel 9 Samlinger 67<br />
9.1 Dimensionering <strong>af</strong> svejsesamling . . . . . . . . . . . . . . . . . . . . . . . . . 71<br />
9.2 Dimensionering <strong>af</strong> boltesamling . . . . . . . . . . . . . . . . . . . . . . . . . 75<br />
Kapitel 10 Branddimensionering 83<br />
10.1 Dimensionerende brandscenarie . . . . . . . . . . . . . . . . . . . . . . . . . 84<br />
10.2 Dimensionerende brand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84<br />
10.3 Kritisk temperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88<br />
10.4 Temperaturundersøgelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89<br />
Kapitel 11 Fundering 95<br />
11.1 Direkte <strong>fundering</strong> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98<br />
11.2 Pæle<strong>fundering</strong> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111<br />
11.3 Byggeproces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127<br />
Kapitel 12 Konklusion 131<br />
Litteratur 133<br />
Appendiks A Konstruktion 135<br />
A.1 Skitseforslag 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135<br />
A.2 Skitseforslag 2c . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135<br />
A.3 Bæreevneeftervisning <strong>af</strong> bjælke . . . . . . . . . . . . . . . . . . . . . . . . . 135<br />
A.4 Stabilitetsanalyse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135<br />
A.5 Bæreevneeftervisning <strong>af</strong> samling . . . . . . . . . . . . . . . . . . . . . . . . . 135<br />
A.6 Branddimensionering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135<br />
Appendiks B Geoteknik <strong>og</strong> Fundering 137<br />
B.1 Fundering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137<br />
B.2 Direkte <strong>fundering</strong> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137<br />
B.3 Pæle<strong>fundering</strong> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137<br />
B.4 Boreprofil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138<br />
viii
Indledning<br />
1<br />
Dette projekt tager udgangspunkt i en erhvervsbygning nord for Nørresundby. En <strong>af</strong><br />
hovedideerne med bygningens design er, at den skal have så mange kanter, at den fremstår<br />
cirkulær.<br />
Figur 1.1. Erhvervsbygningen vist på <strong>af</strong>stand.<br />
Bygningen er tænkt med tre etager, kælder, stue <strong>og</strong> 1. sal. Stueplanet skal kunne fungere<br />
som butiksareal <strong>og</strong> 1. sal som kontor. Kælderen antages, at skulle bruges som lager for<br />
butik <strong>og</strong> kontor.<br />
Figur 1.2. Erhvervsbygningen vist tæt på facaden.<br />
På figur 1.2 er bygningen illustreret med glasparti i en del <strong>af</strong> bygningens facade <strong>og</strong> tunge<br />
ydervægge i resten. I dette projekt vil der ikke tages højde for, i hvilke fag der er vinduer,<br />
<strong>og</strong> i hvilke der ikke er. Tunge ydervægge erstattes med lette ydervægge, <strong>og</strong> det antages<br />
her, at lette ydervægge vejer det samme som vinduesparti.<br />
Temaet for projektet er “<strong>Projektering</strong> <strong>og</strong> <strong>fundering</strong> <strong>af</strong> en <strong>kompliceret</strong> stålkonstruktion”.<br />
Grundlæggende skal den bærende konstruktion være en stålkonstruktion. Dele som dæk,<br />
vægge <strong>og</strong> tag laves i lette materialer. Styrken <strong>og</strong> stivheden <strong>af</strong> disse regnes ikke med i<br />
beregningen <strong>af</strong> stålkonstruktionen.<br />
Etagerne skal bestå <strong>af</strong> store åbne rum, så der regnes ikke med indervægge. Udfordringen<br />
er at lave så store åbne rum med så få søjler <strong>og</strong> andre forstyrrelser i rummene som muligt,<br />
uden det resulterer i uhensigtsmæssigt store profiler eller fundamenter.<br />
1
Gruppe P18<br />
1. Indledning<br />
I projektet tages der udgangspunkt i, at bygningen skal bygges på en grund kaldet<br />
Mosegaard. Mosegaard findes fire kilometer nord for Nørresundby, to hundrede meter vest<br />
for den Nordjyske Motorvej E39.<br />
Figur 1.3. Placering <strong>af</strong> erhvervsbygningen. I bunden <strong>af</strong> kortet ligger Nørresundby. [Maps, 2012]<br />
På den pågældende lokalitet har der aldrig været bygget før. Der har været dyrket <strong>af</strong>grøder<br />
på markerne, <strong>og</strong> det er eneste tidligere belastning <strong>af</strong> jorden. Til projektet er udleveret<br />
boreprofil taget på stedet, <strong>og</strong> der laves en række undersøgelser <strong>og</strong> bestemmelser <strong>af</strong> jordens<br />
egenskaber på baggrund <strong>af</strong> denne.<br />
1.1 Bygningsgeometri<br />
På figur 1.4 fremgår et snit <strong>af</strong> bygningen, hvor bygningens overordnede mål er illustreret.<br />
Der skal være 4,5 m imellem hver etage. Bygningens diameter er 50 m. På 1. sal er<br />
der en terrasse, denne starter 10 m fra centrum <strong>og</strong> udgør den sydvestlige fjerdedel <strong>af</strong><br />
bygningen. Taget har en hældning på 1/25, over terrassen har taget et udhæng på 5 m.<br />
Tagkonstruktionen udføres med et udhæng på 0,5 m.<br />
Figur 1.4. Tværsnit <strong>af</strong> bygningen.<br />
I kælderniveau antages det, at væggene støbes op i beton. Kældervæggene antages, at<br />
kunne bære sig selv, <strong>og</strong> på det grundlag vil den bærende stålkonstruktion, her gælder det<br />
2
1.2. Problemstilling <strong>Aalborg</strong> Universitet<br />
specifikt stålsøjlerne, ikke blive horisontalt belastet i kælderniveauet. Da der i dette projekt<br />
ikke skal regnes på beton, dimensioneres denne del <strong>af</strong> konstruktionen ikke.<br />
1.2 Problemstilling<br />
I dette projekt skal der projekteres en bærende stålkonstruktion samt dennes fundamenter.<br />
Med dette menes:<br />
- Dimensionere bygningens statiske system, samt dimensionere for brand.<br />
- Udføre statiske beregninger, herunder bæreevneeftervisning, stabilitetsberegninger<br />
<strong>og</strong> dimensionere svejse- <strong>og</strong> boltesamlinger.<br />
- Redegøre for bygningens rumlige stabilitet <strong>og</strong> robusthed.<br />
- Analysere <strong>og</strong> dimensionere bygningens <strong>fundering</strong>.<br />
1.3 Afgrænsning<br />
Projektet udføres på grundlag <strong>af</strong> tilgængeligt materiale. Såfremt forudsætningerne ændres<br />
i forbindelse med udførelsen <strong>af</strong> bygningen, eksempelvis kan forudsætningerne ændres efter<br />
yderligere geotekniske forsøg, er det entreprenørens opgave at informere herom, således at<br />
beregningerne kan tilpasses dette.<br />
Der dimensioneres ikke vægge i kælderetagen, <strong>og</strong> jordtrykket på disse medtages derfor ikke<br />
i denne rapport. Der regnes generelt ikke på beton i denne rapport.<br />
Der <strong>af</strong>grænses fra at medregne trappeopgang <strong>og</strong> elevatorskaktens bæreevne <strong>og</strong> belastning.<br />
Yderligere <strong>af</strong>grænsning beskrives i de enkelte <strong>af</strong>snit.<br />
3
Del I<br />
Skitseprojektering<br />
5
Lastbestemmelse<br />
2<br />
For at konstruktionen kan dimensioneres korrekt, skal belastningerne, som konstruktionen<br />
udsættes for, findes. Dette gælder snelast, vindlast, nyttelast, samt egenlast. I det følgende<br />
<strong>af</strong>snit vil disse blive bestemt.<br />
2.1 Snelast<br />
Da det ønskes at finde snelasten på bygningens tag, anvendes Dansk standard<br />
[2010b,kapitel 3]. For vedvarende/midlertidig dimensioneringstilfælde anvendes følgende:<br />
Hvor:<br />
s = µ i C e C t s k (2.1)<br />
µ i Formfaktor for snelast [-]<br />
C e Eksponeringsfaktor [-]<br />
C t Termisk faktor [-]<br />
s k Karakteristisk terrænværdi [ kN/m 2]<br />
Da top<strong>og</strong>r<strong>af</strong>ien antages, at være normal, hvor vinden ikke bevirker væsentlig fjernelse <strong>af</strong><br />
sne på taget på grund <strong>af</strong> terræn, andre bygværker eller træer, findes eksponeringsfaktoren,<br />
i tabel 5.1 i Dansk standard [2010b, kapitel 3] til C e = 1,0.<br />
Den termiske faktor er bestemt efter anbefaling fra Dansk standard [2010b, kapitel 3]<br />
<strong>og</strong> er dermed bestemt til C t = 1,0. Endvidere er sneens karakteristiske terrænværdi<br />
s k = 0,9 kN/m 2 .<br />
Formfaktoren <strong>af</strong>læses <strong>af</strong> figur 2.1. Hældningen på taget er arcsin ( 1<br />
25)<br />
= 2,3 ◦ , hvor<br />
formfaktoren <strong>af</strong>læses til µ i = 0,8.<br />
Figur 2.1. Formfaktorer for snelast. [Dansk standard, 2010b]<br />
7
Gruppe P18<br />
2. Lastbestemmelse<br />
Alle de fundne værdier indsættes i formel 2.1 for at finde den karakteristiske snelast på<br />
bygningens tag:<br />
s = 0,8 · 1,0 · 1,0 · 0,9 kN/m 2 = 0,72 kN/m 2<br />
Endvidere ønskes den karakteristiske snelast på bygningens terrasse fundet. Dette gøres<br />
ved at anvende metoden til beregning <strong>af</strong> tage, der støder op til højere bygninger, se figur<br />
2.2.<br />
Figur 2.2. Formfaktor for tage, som støder op til højere bygværker. [Dansk standard, 2010b]<br />
Hvor:<br />
Tilfælde(i)<br />
Tilfælde(ii)<br />
Ingen driver, jævnt fordelt<br />
Driver, ujævnt fordelt<br />
µ 1 = 0,8 for lavere liggende vandrette tage <strong>og</strong> µ 2 findes ved formel 2.2.<br />
Hvor:<br />
µ 2 = µ s + µ w (2.2)<br />
µ s Formfaktor til nedskridning <strong>af</strong> sne fra højere liggende tag - For α ≤ 15 ◦ , µ s = 0<br />
µ w Formfaktor relateret til vind<br />
Her findes µ w <strong>af</strong> formel 2.3.<br />
µ w = b 1 + b 2<br />
2h<br />
=<br />
40 m + 15 m<br />
2 · 4,5 m = 6,1 ≤ γ · h = 2 kN/m3 · 4,5 m<br />
s k 0,9 kN/m 2 = 10 (2.3)<br />
Hvor:<br />
γ Specifik tyngde <strong>af</strong> sne [kN/m 3 ]<br />
b 1 Bredde [m]<br />
b 2 Bredde [m]<br />
h Højde [m]<br />
8
2.2. Vindlast <strong>Aalborg</strong> Universitet<br />
Det er nu muligt at bestemme tilfælde(i) <strong>og</strong> tilfælde(ii)<br />
s tilfælde(i) = 0,8 · 1,0 · 1,0 · 0,9 kN/m 2 = 0,72 kN/m 2<br />
s tilfælde(ii) = 6,1 · 1,0 · 1,0 · 0,9 kN/m 2 = 5,5 kN/m 2<br />
Den karakteristiske snelast for terrassen bestemmes dermed til 5,5 kN/m 2 .<br />
2.2 Vindlast<br />
For at kunne bestemme vindlasten på bygningen, findes peakhastighedstrykket <strong>af</strong> formel<br />
2.4.<br />
Hvor:<br />
q p = [1 + 7 · I v ] 1 2 · ρ · v2 m (2.4)<br />
I v Turbolensintensitet [-]<br />
ρ Luftens densitet [kg/m 3 ]<br />
Middelvindhastigheden [m/s]<br />
ν m<br />
Før peakhastighedstrykket kan bestemmes, skal der bestemmes en række andre værdier.<br />
Basisvindhastigheden bestemmes ud fra formel 2.5.<br />
Hvor:<br />
ν b = c dir · c sæson · ν b,0 = 1,0 · 1,0 · 24 m/s = 24 m/s (2.5)<br />
c dir Retningsfaktoren - anbefalet i Dansk standard [2010b, kapitel 4] til 1,0<br />
c sæson Årstidsfaktoren - anbefalet i Dansk standard [2010b, kapitel 4] til 1,0<br />
ν b,0 Grundværdien for basisvindhastigheden - 24 m/s<br />
Terrænfaktoren findes <strong>af</strong> formel 2.6:<br />
( ) 0,07 ( )<br />
z0<br />
0,05<br />
0,07<br />
k r = 0,19<br />
= 0,19<br />
= 0,19 (2.6)<br />
z 0,II 0,05<br />
Hvor:<br />
z 0 Ruhedslængden - <strong>af</strong>læst i Dansk standard [2010b, kapitel 4], tabel 4,1<br />
under terrænkategori II til 0,05 m<br />
z 0,II Ruhedslængden - <strong>af</strong>læst i Dansk standard [2010b, kapitel 4], tabel 4,1<br />
under terrænkategori II til 0,05 m<br />
Ruhedsfaktoren findes <strong>af</strong> formel 2.7:<br />
( ) ( )<br />
z 9,0 m<br />
c r = k r · ln = 0,19 · ln = 0,987 (2.7)<br />
z 0 0,05 m<br />
Hvor:<br />
z<br />
Referencehøjde - bygningens højde: 9,0 m<br />
Middelvindhastigheden <strong>af</strong>hænger <strong>af</strong> terrænets ruhed, or<strong>og</strong>r<strong>af</strong>i <strong>og</strong> <strong>af</strong> basisvindhastigheden<br />
<strong>og</strong> bestemmes <strong>af</strong> formel 2.8.<br />
ν m = c r · c 0 · ν b = 0,987 · 1,0 · 24 m/s = 23,68 m/s (2.8)<br />
9
Gruppe P18<br />
2. Lastbestemmelse<br />
Hvor:<br />
c 0 Or<strong>og</strong>r<strong>af</strong>ifaktoren - anbefalet i Dansk standard [2010b, kapitel 4] til 1,0<br />
Turbulensintensiteten findes <strong>af</strong> formel 2.9.<br />
Hvor:<br />
I ν =<br />
k l<br />
c 0 · ln (z/z 0 ) = 1,0<br />
= 0,193 (2.9)<br />
1,0 · ln (9,0 m/0,05 m)<br />
k l Turbulensfaktoren - anbefalet i Dansk standard [2010b, kapitel 4] til 1,0<br />
Der kan nu indsættes i formel 2.4.<br />
q p = [1 + 7 · I v ] 1 2 · ρ · v2 m<br />
q p = [1 + 7 · 0,193] 1 2 · 1,25 kg/m3 · (23,68 m/s) 2 = 0,823 kN/m 2 (2.10)<br />
Her<strong>af</strong> fremgår det, at peakhastighedstrykket er 0,823 kN/m 2 , hvilket gør det muligt at<br />
finde peakvindhastigheden.<br />
√ √<br />
2 · qp 2 · 0,823 kN/m 2<br />
v z = =<br />
ρ 1,25 kg/m 3 = 36,3 m/s (2.11)<br />
Da formfaktoren for vindtrykket på tværsnittet <strong>af</strong>hænger <strong>af</strong> Reynolds tal, findes dette.<br />
Re = b · v z<br />
ν<br />
=<br />
50 m · 36,3 m/s<br />
15 · 10 −6 m 2 /s<br />
= 1,2 · 106<br />
Hvor:<br />
b Bredden på bygningen = 50 m<br />
ν Luftens kinematiske viskositet = 15 ·10 −6 m 2 /s<br />
Endestrømsfaktoren skal beregnes for at kunne finde det udvendige vindtryk. Dette gøres<br />
ud fra nedenstående.<br />
ψ λα = 1 for 0 ◦ ≤ α ≤ α min<br />
( ( ))<br />
π α ·<br />
ψ λα = ψ λ + (1 − ψ λ ) · cos<br />
2 ·<br />
αmin<br />
α A − α min<br />
for α min < α < α A Hvor:<br />
ψ λα = ψ λ for α A ≤ α ≤ 180 ◦<br />
α Vinklen fra centrum, se figur 2.3<br />
α min Vinklen fra centrum, se figur 2.5<br />
α A Vinklen fra centrum, se figur 2.5<br />
ψ λ Endestrømsfaktor, <strong>af</strong>læst <strong>af</strong> figur 7.36 i Dansk standard [2010b, kapitel 4].<br />
10
2.2. Vindlast <strong>Aalborg</strong> Universitet<br />
Figur 2.3. Illustration <strong>af</strong> vinklen α. [Dansk standard, 2010b]<br />
Formfaktoren for det udvendige vindtryk c p,0 bestemmes ud fra Reynolds tal, <strong>og</strong> <strong>af</strong>læses<br />
<strong>af</strong> figur 2.4.<br />
Figur 2.4. Bestemmelse <strong>af</strong> formfaktoren for det udvendige vindtryk.<br />
Formfaktoren for det udvendige vindtryk for cylindre findes <strong>af</strong> følgende.<br />
C pe = c p,0 · ψ λα (2.12)<br />
Nu kan det udvendige vindtryk findes ved hjælp <strong>af</strong> nedenstående:<br />
w e1 = q p · c pe (2.13)<br />
Ved <strong>af</strong>læsning <strong>af</strong> værdier på figur 2.4 <strong>og</strong> bestemmelse <strong>af</strong> formel 2.12 <strong>og</strong> 2.13 fås følgende<br />
værdier som ses i tabel 2.1 <strong>og</strong> på figur 2.5.<br />
11
Gruppe P18<br />
2. Lastbestemmelse<br />
α [ ◦ ] c p,0 [−] ψ λα [−] c pe [−] w e1<br />
[<br />
kN/m<br />
2 ]<br />
0 1 1 1 0,823<br />
30 0 1 0 0<br />
70 −1,4 1 −1,4 −1,152<br />
95 −0,9 0,95 −0,855 −0,704<br />
Tabel 2.1. Bestemmelse <strong>af</strong> udvendige vindtryk, flere forskellige steder på bygningen.<br />
Figur 2.5. Vindtrykket på bygningen.<br />
2.2.1 Vindlast på tagkonstruktion<br />
Tagkonstruktionen udsættes ligeledes for vindpåvirkning. For cirkulære tagkonstruktioner<br />
<strong>af</strong>hænger vindpåvirkningen <strong>af</strong> forholdet imellem bygningens dybde d <strong>og</strong> højde til underkant<br />
<strong>af</strong> taget h, samt forholdet imellem bygningens dybde d <strong>og</strong> tagets rejsning f. For den<br />
pågældende bygning fastsættes disse forhold til følgende:<br />
h<br />
d = 9 m<br />
50 m = 0,18<br />
f<br />
d = 1,25 m<br />
25 m = 0,03<br />
Tagfladen inddeles i zonerne A, B <strong>og</strong> C som illustreret på figur 2.6, med tilhørende<br />
formfaktor for vindpåvirkningen i den pågældende zone. Der interpoleres lineært imellem<br />
zonerne. Ved lave taghældninger udsættes tagfladen primært for sug. Ved interpolation<br />
12
2.2. Vindlast <strong>Aalborg</strong> Universitet<br />
Figur 2.6. Vindlastfaktorer for cirkulær tagkonstruktion. [Dansk standard, 2010b]<br />
findes følgende formfaktorer:<br />
C pe,10,A = −0,97<br />
C pe,10,B = −0,34<br />
C pe,10,C = −0,18<br />
Dermed vil det maksimale sug på tagkonstruktionen være i zone A. Det maksimale sug<br />
beregnes da ved at multiplicere c pe -værdier med peakvindhastigheden q p som tidligere<br />
bestemt. Denne beregnes da til:<br />
Q sug,tag = q p(z) · C pe,10,B = 0,823 kN/m 2 · (−0,97) = −0,80 kN/m 2<br />
Den reelle vindpåvirkning på resten <strong>af</strong> tagkonstruktionen findes ved at interpolere imellem<br />
C pe -værdierne hen over taget. Det vælges at se bort fra dette, <strong>og</strong> blot benytte den beregnede<br />
værdi for zone A for hele tagkonstruktionen. Dermed findes en værdi for lastpåvirkningen,<br />
som er på den sikre side.<br />
2.2.2 Vindlast på udhæng<br />
Terrassen er delvist tildækket <strong>af</strong> et udhæng. Ved vindretninger fra vestlige <strong>og</strong> nordlige<br />
retninger, påvirkes dette udhæng ligeledes <strong>af</strong> Q sug,tag som tidligere beregnet.<br />
Ved vindretninger fra øst <strong>og</strong> syd påvirkes udhænget <strong>af</strong> et yderligere løft. Dette skyldes, at<br />
der skabes turbulens på terrassen under udhænget, når vindpåvirkningen rammer facaden.<br />
Resultatet bliver en yderligere belastning. Denne medtages d<strong>og</strong> ikke i beregningerne, da<br />
13
Gruppe P18<br />
2. Lastbestemmelse<br />
den antages at være ubetydelig i forhold til udhængets egenlast samt forankring i den<br />
øvrige konstruktion.<br />
2.3 Nyttelast<br />
Nyttelasten fastsættes efter brugen <strong>af</strong> bygningen. Nyttelasten findes som tabelopslag i<br />
Dansk standard [2010b]. Brugen <strong>af</strong> 1.sal er i anvendelseskategori B - Kontorer m.m.<br />
Nyttelasten på 1.sal sættes til 2,5 kN/m 2 . Stuen skal anvendes som butikslokaler <strong>og</strong> er<br />
i kategori D1 - Mindre butikker. Nyttelasten er 4,0 kN/m 2 .<br />
2.4 Egenlast<br />
Egenlasten <strong>af</strong> bygningen består <strong>af</strong> egenlast <strong>af</strong> stål, dæk, tag <strong>og</strong> ydervægge. Indervæggene<br />
er ikke regnet med i egenlasten, da udgangspunktet er, at der skal være store åbne rum<br />
uden rumopdeling.<br />
Egenlasten <strong>af</strong> stålkonstruktionen medtages automatisk i “Autodesk Robot Structural<br />
Analyses”, som fremover benævnes Robot. Dækkets egenlast er fundet til 0,9 kN/m 2 .<br />
Tagets egenlast er sat til 1,0 kN/m 2 , hvilket er det samme som ydervæggenes egenlast<br />
[Knaufdan<strong>og</strong>ips]. Det antages, at ydervæggene vejer det samme, om de er med store<br />
glaspartier eller ej.<br />
2.5 Lastkombinationer<br />
Formålet med lastkombinationer er at påvise, at bygningen kan holde til flere laster, som<br />
virker samtidig. Lasterne skal kombineres på en sådan måde, at de permanente <strong>og</strong> variable<br />
laster, der virker samtidig, skal kombineres i flere lasttilfælde med forskellige dominerende<br />
laster. Laster, der fysisk ikke kan virke samtidigt, skal ikke kombineres. Eksempelvis giver<br />
det ikke mening at regne med fuld snelast på taget, hvis det blæser meget.<br />
Lastkombinationerne findes ud fra to udtryk opgivet i Dansk standard [2010a]. Den<br />
dominerende egenlast findes ud fra formel 2.14.<br />
Hvor:<br />
E d,egen = K F I · γ G,j · G K (2.14)<br />
K F I Faktor, der tager højde for konsekvensklasse [-].<br />
γ G,j Partialkoefficient for permanent last [-].<br />
G K Ugunstige permanente laster [-].<br />
K F I er en faktor, der tager højde for konsekvensklasse. Bygningen opføres i middel<br />
konsekvensklasse, CC2 <strong>og</strong> K F I = 1,0. Størrelsen for γ G,j er fundet i det nationale anneks<br />
tilhørende [Dansk standard, 2010a] til 1,2.<br />
Ud fra formel 2.15 findes lastkombinationer med ugunstig permanent last <strong>og</strong> forskellige<br />
variable laster som dominerende.<br />
E d = ξ · K F I · γ G,j · G K + K F I · γ Q1 · Q k,1 + ∑ K F I · γ Q2 · ψ 0,2 · Q k,2 (2.15)<br />
14
2.5. Lastkombinationer <strong>Aalborg</strong> Universitet<br />
Hvor:<br />
ξ Reduktionsfaktor for ugunstige permanente laster, G [-]<br />
K F I Faktor, der tager højde for konsekvensklasse [-]<br />
γ G,j Partialkoefficient for permanent last [-]<br />
G K Ugunstige permanente laster [-]<br />
γ Q,i Partialkoefficient for variabel last [-]<br />
Q k,1 Karakteristisk værdi <strong>af</strong> den dominerende last [-]<br />
ψ 0,i Faktor for kombinationsværdi <strong>af</strong> variabel last [-]<br />
Q k,i Karakteristisk værdi <strong>af</strong> andre variable laster [-]<br />
Størrelserne for de ovenstående er fundet i det nationale anneks tilhørende [Dansk standard,<br />
2010a] ved tabelopslag.<br />
Der er lavet følgende lastkombinationer:<br />
- Ren egenlast<br />
- Dominerende snelast<br />
- Dominerende vindlast<br />
- Dominerende nyttelast<br />
I det følgende gennemregnes et eksempel, hvor lastkombinationen ved dominerende snelast<br />
er fundet. De resterende faktorer, fremgår <strong>af</strong> tabel 2.2, disse faktorer er kombineret med<br />
lasterne i Robot.<br />
E d =1, 0 · 1,0 · 1,0 · G K + 1,0 · 1,5 · Q sne + 1,0 · 1,5 · 0,3 · Q vind (2.16)<br />
+ 1,0 · 1,5 · 0,6 · Q nytte<br />
Udover disse kombinationer skal en ulykkeslast <strong>og</strong>så dimensioneres. Denne tager højde for,<br />
at bygningen kan påvirkes <strong>af</strong> ekstreme forhold, som f.eks. brand, eksplosion, påkørsel eller<br />
lignende. Ulykkeslasten findes ud fra formel 2.17. I ulykkeslasten indgår sne- <strong>og</strong> vindlast<br />
ikke.<br />
A d = 1,0 · G K + ψ 2 · Q nytte (2.17)<br />
Egenlast Snelast Vindlast Nyttelast<br />
Ren egenlast 1,2 - - -<br />
Dominerende snelast 1,0 1,5 0,45 0,9<br />
Dominerende vindlast 1,0 0/0,45* 1,5 0,9<br />
Dominerende nyttelast 1,0 0,45 0,45 1,5<br />
Ulykkeslast 1,0 - - 0,5<br />
Tabel 2.2. Faktorer til lastkombinationer.<br />
*Ved dominerende vindlast er der i følge Dansk standard [2010a] ikke n<strong>og</strong>en snelast, i dette<br />
projekt er der medtaget sne på terrassen, da det antages at ligge i læ for vinden.<br />
Alle laster <strong>og</strong> lastkombinationer fra dette kapitel er indsat i Robot. Da lasterne alle er<br />
regnet med partialkoefficienter, antages det, at alle resultaterne, som trækkes ud <strong>af</strong> Robot<br />
er regningsmæssige.<br />
15
Robusthed<br />
3<br />
Ved opførelse <strong>af</strong> bygninger i høj konsekvensklasse stilles der krav til bygningens robusthed.<br />
Konstruktionen, der behandles i denne rapport, opføres i konsekvensklasse 2, <strong>og</strong> der er<br />
derfor ikke krav til konstruktionens robusthed. Det er <strong>af</strong> projektgruppen valgt at inddrage<br />
robusthedsmæssige overvejelser dette til trods, <strong>og</strong> derfor indgår robusthedsbetragtninger i<br />
opbygningen <strong>af</strong> de bærende systemer <strong>af</strong> søjler <strong>og</strong> bjælker. Robustheden <strong>af</strong> en konstruktion<br />
er defineret som den bærende konstruktions evne til at modstå hændelser såsom brand,<br />
eksplosion, stødpåvirkning eller følgerne <strong>af</strong> menneskelige fejl uden at blive beskadiget i<br />
et omfang, der står i misforhold til skadens årsag. En konstruktion er robust, når de<br />
sikkerhedsmæssigt <strong>af</strong>gørende dele <strong>af</strong> konstruktionen ikke er følsomme overfor utilsigtede<br />
påvirkninger <strong>og</strong> defekter, eller der ikke sker et omfattende svigt <strong>af</strong> konstruktionen, hvis<br />
en begrænset del <strong>af</strong> konstruktionen svigter [Dansk standard, 2003]. Bygningens robusthed<br />
skal sikre, at et lokalt svigt <strong>af</strong> enkelte elementer ikke medfører store konsekvenser for den<br />
samlede konstruktion, se figur 3.1.<br />
Figur 3.1. Kollaps som følge <strong>af</strong> lokalt svigt [COST].<br />
Konstruktionen skal dimensioneres således, at stabiliteten <strong>af</strong> hele konstruktionen, eller<br />
<strong>af</strong> en væsentlig del <strong>af</strong> konstruktionen, ikke bringes i fare i tilfælde <strong>af</strong> et lokalt<br />
bortfald <strong>af</strong> et element. Bygningens robusthed kan sikres ved indførelse <strong>af</strong> en ekstra<br />
sikkerhed på nøgleelementer ved at benytte materialepartialkoefficienten γ M , der i praksis<br />
overdimensionerer konstruktionen med en faktor 1,2. Et nøgleelement er en begrænset del<br />
<strong>af</strong> konstruktionen, der, trods geometrisk begrænsning i omfang, har en central betydning<br />
for konstruktionens robusthed således, at et eventuelt svigt <strong>af</strong> dette bevirker, at hele<br />
konstruktionen eller betydende dele <strong>af</strong> konstruktionen svigter. Dette giver anledning til<br />
17
Gruppe P18<br />
3. Robusthed<br />
en overdimensionering <strong>af</strong> konstruktionen, <strong>og</strong> det tilstræbes, at konstruktionens robusthed<br />
kan dokumenteres uden anvendelse <strong>af</strong> ekstra sikkerhed på nøgleelementer.<br />
Konstruktionens robusthed eftervises i detailprojekteringen efter “bortfald <strong>af</strong> element”-<br />
metoden, hvor konstruktionens nøgleelementer fjernes, hvorefter konstruktionens bæreevne<br />
eftervises uden dette element. Hvor robusthed eftervises ved “bortfald <strong>af</strong> element”-<br />
metoden, kan det acceptable kollapsomfang for etagebygninger med op til 15 etager<br />
fastlægges som 15% <strong>af</strong> etagearealet på to over hinanden liggende etager [COST]. I<br />
forbindelse med nøgleelementerne overvejes samlingers styrke, da disse har stor indflydelse<br />
på konstruktionens samlede robusthed. Ved at implementere “svage” samlinger ved<br />
nøgleelementerne sikres det, at den resterende del <strong>af</strong> konstruktionen ikke nedrives i tilfælde<br />
<strong>af</strong> brud i et nøgleelement, da samlingen rives over. Der er herunder oplistet en række<br />
forhold, der bidrager til konstruktionens robusthed.<br />
- Lastfastsættelse<br />
- Systemopbygning<br />
- Statisk ubestemthed<br />
- Duktilitet<br />
- Soliditet<br />
- Sammenhæng<br />
- Granskning <strong>og</strong> kontrol<br />
Lastfastsættelsen har ikke direkte indvirkning på konstruktionens robusthed, men<br />
vigtigheden <strong>af</strong> en korrekt lastfastsættelse kan sikkerhedsmæssigt sidestilles med vigtigheden<br />
<strong>af</strong> at udforme en robust konstruktion. Ved fastsættelse <strong>af</strong> ulykkeslaster bør alle tænkelige<br />
uheldsscenarier i princippet overvejes. Med hensyn til systemets opbygning vil det være<br />
at foretrække, at udføre det statiske system som et parallel-system, da et lokalt svigt<br />
ofte begrænses til en enkelt sektion <strong>af</strong> den totale konstruktion, hvor et lokalt svigt i et<br />
seriesystem kan medføre svigt <strong>af</strong> konstruktionen som helhed. Bygningen ønskes derfor<br />
opført som et parallelsystem. Ved at indføre statisk ubestemthed i konstruktionen vil<br />
dette ofte medføre en forøgelse <strong>af</strong> konstruktionens robusthed, da der i tilfælde <strong>af</strong> lokalt<br />
svigt normalt vil kunne foregå en omlejring <strong>af</strong> snitkræfterne. Jo højere grad <strong>af</strong> statisk<br />
ubestemthed, des større robusthed. Duktile materialer <strong>og</strong> samlinger virker <strong>og</strong>så til gunst<br />
for konstruktionens robusthed, da duktiliteten medfører, at bruddet først indtræder<br />
efter store plastiske deformationer. Konstruktionens robusthed kan sikres alene ved<br />
konstruktionens soliditet, som består i, at konstruktionen relativt set har store proportioner<br />
<strong>og</strong> stor masse. Bygningens soliditet kan øges ved indførelse <strong>af</strong> begrænset slankhed <strong>af</strong><br />
trykpåvirkede dele. Bygningens sammenhæng har <strong>og</strong>så stor betydning for konstruktionens<br />
robusthed. Stålkonstruktioner med traditionelle bolte <strong>og</strong> svejsesamlinger har normalt stor<br />
sammenhæng i vandret <strong>og</strong> lodret retning [Dansk standard, 2003].<br />
18
Skitseforslag<br />
4<br />
I skitseprojekteringen opstilles to skitseforslag til bærende systemer bestående <strong>af</strong> bjælker<br />
<strong>og</strong> søjler. Alle skitseforslag opfylder geometrien <strong>og</strong> anvendelseskriterierne defineret i<br />
bygningsoplægget <strong>og</strong> er dermed direkte sammenlignelige.<br />
Formålet med at udføre flere skitseforslag er, at finde det mest hensigtmæssige design <strong>af</strong> den<br />
bærende stålkonstruktion. Forslagene vurderes hovedsageligt ud fra, hvad der er optimalt<br />
ift. bygningens anvendelse. Stålforbruget tages <strong>og</strong>så med i overvejelserne. Skitseforslagene<br />
er alle optimeret således, at de overholder gældende Eurocodes for både anvendelses- <strong>og</strong><br />
brudgrænsetilstand ved påførelse <strong>af</strong> de tidligere bestemte lastkombinationer.<br />
Forslagene opbygges i Robot. Det bærende system opbygges udelukkende <strong>af</strong> stålbjælker<br />
<strong>og</strong> søjler. Der kan ikke regnes med større dæk med egen stivhed. I praksis ville enhver<br />
form for etagedæk have en <strong>af</strong>stivende effekt på det bærende system. Der regnes med, at<br />
fladelasterne på fladerne fordeles ud til de omkransende bjælker, som det fremgår <strong>af</strong> figur<br />
4.1. Af figur 4.2 fremgår hvordan fladelasterne på hele bygningen fordeles.<br />
Reelt vil lasterne ikke fordeles således, med mindre det er et betondæk, der ligger på<br />
bjælkerne. Det antages i dette projekt, at forskellen ved at fordele lasterne på denne måde<br />
vil være negligerbar. Alle laster skal føres gennem hovedbjælkerne ned til fundamentet.<br />
Figur 4.1. Fladelastens fordeling på de omkringliggende<br />
bjælker.<br />
Figur 4.2. Fordeling <strong>af</strong> laster fra dæk til<br />
bjælker på bygningen.<br />
Ved projekteringen udvælges de lastkombinationer, der betragtes som de mest kritiske.<br />
Der regnes eksempelvis ikke med vind fra alle retninger, hvilket betyder, at n<strong>og</strong>le <strong>af</strong><br />
elementerne i det bærende system vil blive underdimensioneret, hvis de udelukkende<br />
dimensioneres efter de udvalgte lastkombinationer. For at udligne denne usikkerhed bygges<br />
systemet op på en sådan måde, at elementerne inddeles i grupper <strong>af</strong> elementer med<br />
sammenlignelige lastpåvirkninger <strong>og</strong> symmetri. Alle elementer i en gruppe dimensioneres<br />
med samme profiltype. Ved at øge antallet <strong>af</strong> grupper som elementerne inddeles i, sikres<br />
en højere udnyttelsesgrad <strong>af</strong> hvert element i konstruktion, <strong>og</strong> derfor en minimering <strong>af</strong><br />
19
Gruppe P18<br />
4. Skitseforslag<br />
stålforbruget i konstruktionen. Inddeling i få grupper medfører større sikkerhed for, at de<br />
lastkombinationer, som ikke medtages i denne rapport, ikke vil medføre overbelastning <strong>af</strong><br />
enkelte elementer.<br />
4.1 Skitseforslag 1<br />
Stålkonstruktionen er opbygget som en sekstenkant med en diameter på 49,4 m. Der er<br />
4,5 m mellem hver etage. Skitseforslaget er baseret på det umiddelbart mest simple system<br />
<strong>og</strong> er illustreret på figur 4.3.<br />
Dækkenes opbygning fremgår <strong>af</strong> figur 4.4. Yderringen i dækket er en sekstenkant med<br />
en radius på 24,7 m. Den næstyderste sekstenkant er placeret 17,2 m fra centrum. Den<br />
inderste ring er en ottekant placeret 9,7 m fra centrum. Placeringen <strong>af</strong> den inderste ring<br />
er sammenfaldende med ydervæggens placering ved terrassen. I dækket mellem stuen <strong>og</strong><br />
første sal er der en ændring i den fjerdedel, der går ud under terrassen. Her er inderringen<br />
ikke to bjælker, men fire, ligesom de to yderste ringe for at understøtte søjlerne fra facaden<br />
ud mod altanen.<br />
Figur 4.3. Stålkonstruktionens opbygning.<br />
Figur 4.4. Dækkets opbygning, skitseforslag<br />
1. Søjlernes placering er markeret<br />
med rødt.<br />
Omkring centrum dannes i begge dæk et kvadrat på 5×5 meter for at gøre plads til elevator<br />
<strong>og</strong> trappeopgang. Kvadratet er samlingspunkt for hovedbjælkerne. Ved opbygningen <strong>af</strong> det<br />
statiske system er det prioriteret at samle bjælkerne i knudepunkter. På den måde bliver<br />
der ikke påført laster, som kan vride eller kippe bjælkerne imellem.<br />
Konstruktionen er opbygget med 24 søjler. Søjlernes placering er illustreret på figur 4.4,<br />
hvor de er markeret med rødt. Der er placeret seksten søjler i samlingerne i yderingen, samt<br />
otte i samlingerne i inderringen. Samtlige søjler er simpelt understøttede <strong>og</strong> kontinuerte<br />
gennem samlingerne.<br />
Tagets opbygning fremgår <strong>af</strong> figur 4.5. Taget er bygget op på samme måde som dækket,<br />
de to yderste ringe er uændret. Den inderste ring, som i dækket er udformet som en<br />
20
4.2. Skitseforslag 2 <strong>Aalborg</strong> Universitet<br />
ottekant, er i taget en sekstenkant, men placeret samme sted. I stedet for kvadratet er der<br />
i tagopbygninen indsat en sekstenkant 1,5 m fra centrum.<br />
På figur 4.6 fremgår opbygningen <strong>af</strong> stålkonstruktionen. Her er elementinddelingen i<br />
grupper illustreret. En liste over de forskellige elementer fremgår <strong>af</strong> bilag A.1. Robot-filen<br />
kan ligeledes findes i bilag A.1.<br />
Figur 4.5. Opbygningen <strong>af</strong> tagkonstruktion.<br />
Figur 4.6. Placering <strong>af</strong> profiltyper i skitseforslag<br />
1.<br />
4.2 Skitseforslag 2<br />
Skitseforslag 2a fremgår <strong>af</strong> figur 4.7. Som skitseforslag 1 er det en sekstenkantet opbygning<br />
med 4,5 m imellem hver etage.<br />
Figur 4.7. Stålkonstruktionens opbygning.<br />
Figur 4.8. Opbygningen <strong>af</strong> dækket i skitseforslag<br />
2a. Det gennemgående kryds<br />
er markeret med rødt samt søjlerne<br />
markeret med grønt.<br />
21
Gruppe P18<br />
4. Skitseforslag<br />
Dækkets opbygning er illustreret på figur 4.8. Dækket er opbygget med en sekstenkantet<br />
yderring med en radius på 24,7 m. Inde i denne sekstenkant ligger et gennemgående<br />
kryds, som løber nord/syd <strong>og</strong> øst/vest. Omkring midten <strong>af</strong> krydset er der et kvadrat<br />
på 13,7 × 13,7 m. Fra kvadratets hjørner går der bjælker til yderringen <strong>af</strong> dækket, cirka fra<br />
midten <strong>af</strong> disse løber der bjælker til hovedkrydset. Fra midten <strong>af</strong> disse løber der bjælker til<br />
de resterende otte hjørner i yderringen. Dækket er opbygget således, for at hvert område<br />
mellem bjælkerne er circa samme størrelse.<br />
Skitseforslag 2a har i alt 25 søjler. Placeringen <strong>af</strong> søjlerne fremgår <strong>af</strong> figur 4.8, markeret<br />
med grønne firkanter. Der er placeret en søjle i midten <strong>af</strong> systemet, denne søjle kan placeres<br />
uden at genere det åbne rum, da elevator <strong>og</strong> trappeskakt er placeret omkring centrum <strong>af</strong><br />
bygningen. Derudover er der placeret søjler i kvadratets hjørner <strong>og</strong> i midten <strong>af</strong> kvadratets<br />
sider, hvor de møder hovedkrydset. Der er igen søjler i de 16 hjørner i yderringen. Alle<br />
søjler er simpelt understøttet <strong>og</strong> kontinuerte gennem samlingerne.<br />
Opbygningen <strong>af</strong> tagkonstruktionen er illustreret på figur 4.9. Tagkonstruktionen er<br />
opbygget omkring en ottekant med en radius på 2,0 m. I tagkonstruktionen er der <strong>og</strong>så<br />
et gennemgående kryds. Udover krydset består taget <strong>af</strong> ni 24,7 m lange bjælker, som løber<br />
ud til de yderste søjler. I den sydøstlige del ved terrassen er de tre bjælker, som løber<br />
mellem krydset, 15 m fra centrum. Samlingerne i konstruktionen er alle indspændte.<br />
Det er ikke muligt at dimensionere skitseforslag 2a, pga. instabilitet. Den markerede bjælke<br />
på figur 4.10 vrider den bjælke, den ligger <strong>af</strong> på. Af denne grund henkastes skitseforslag<br />
2a <strong>og</strong> skitseforslag 2b, som beskrives i <strong>af</strong>snit 4.2.1, udformes i stedet.<br />
Figur 4.9. Opbygningen <strong>af</strong> tagkonstruktionen.<br />
Figur 4.10. Detalje i dækket, skitseforslag 2a.<br />
4.2.1 Skitseforslag 2b<br />
Opbygning <strong>af</strong> dækket i skitseforslag 2b fremgår <strong>af</strong> figur 4.11 <strong>og</strong> er en videreudvikling <strong>af</strong><br />
skitseforslag 2a. Den markerede bjælke på figur 4.10 ændres til de to markerede på figur<br />
4.12. Bjælkerne samles nu i knudepunkter i stedet for midt på en bjælke som i skitseforslag<br />
2a. Dette er det eneste, der er ændret ved forslaget. De resterende bjælker <strong>og</strong> søjler er<br />
placeret som før.<br />
22
4.2. Skitseforslag 2 <strong>Aalborg</strong> Universitet<br />
Efter ændringerne fra skitseforslag 2a er der stadig problemer med stabiliteten <strong>af</strong> konstruktionen.<br />
Det er muligt at løse dette på to måder. Den første løsning er at placere søjler under<br />
de mest udsatte knudepunkter. Denne løsning undersøges i <strong>af</strong>snit 4.2.2. Den anden løsning<br />
er at bruge lukkede profiler, som ikke er nemme at isolere, eller at specialfremstille profiler<br />
med bredere flanger, hvilket vil medføre større stivhed overfor kipning <strong>og</strong> vridning. I dette<br />
projekt vælges det udelukkende at anvende HEB- <strong>og</strong> HEM-profiler, hvorfor skitseforslag<br />
2c opstilles.<br />
Figur 4.11. Opbygning <strong>af</strong> dækket, skitseforslag<br />
2b.<br />
Figur 4.12. Detalje i dækket, skitseforslag 2b.<br />
4.2.2 Skitseforslag 2c<br />
Opbygning <strong>af</strong> dækket i skitseforslag 2c fremgår <strong>af</strong> figur 4.13. Eneste ændring fra<br />
skitseforslag 2c til skitseforslag 2b er, at der er tilføjet otte ekstra søjler i knudepunkterne.<br />
Søjlerne er markeret med grønt på figuren.<br />
De otte ekstra søjler bevirker, at skitseforslag 2c nu kan dimensioneres i standard HEB<strong>og</strong><br />
HEM-profiler. De højest belastede bjælker i konstruktionen er udnyttet ∼100%. Dette<br />
skyldes stadig vridning. Den endelige konstruktion er illustreret på figur 4.14, hvor de<br />
forskellige elementgrupper er illustreret. En liste over de forskellige elementer fremgår <strong>af</strong><br />
bilag A.2, Robot-filen kan ligeledes findes i bilaget.<br />
23
Gruppe P18<br />
4. Skitseforslag<br />
Figur 4.13. Dækkets opbygning, skitseforslag<br />
2c.<br />
Figur 4.14. Stålkonstruktionens endelige opbygning,<br />
skitseforslag 2c.<br />
4.3 Sammenligning <strong>og</strong> udvælgelse<br />
Sammenligningen skitseforslag 1 <strong>og</strong> 2c gøres ud fra materialeforbrug, største profil <strong>og</strong><br />
brugen <strong>af</strong> bygningen. Anvendelsen <strong>af</strong> bygningen sammenlignes på grundlag <strong>af</strong> antal<br />
søjler, der er i konstruktionen <strong>og</strong> dermed begrænser de åbne rum. De ovenstående<br />
sammenligningsgrundlag fremgår <strong>af</strong> tabel 4.1.<br />
Forbrug [ m 3] Største profil Antal søjler<br />
Skitse 1 47,87 HE550M 24<br />
Skitse 2c 43,57 HE550M 33<br />
Tabel 4.1. Forskelle på de to skitseforslag.<br />
I projektoplægget er det et krav, at der skal være store åbne rum med så få søjler som<br />
muligt. Ud fra dette vælges skitseforslaget. I skitseforslag 1 er der 24 søjler, hvor<strong>af</strong> otte er<br />
placeret inde i bygningen, de resterende er i ydervæggen. I skitseforslag 2c er der 33 søjler,<br />
hvor<strong>af</strong> 17 <strong>af</strong> dem er inde i bygningen, altså ni mere end i skitseforslag 1. Derfor vælges det<br />
at arbejde videre med skitseforslag 1.<br />
4.4 Robusthedsbetragtning<br />
Ud fra en robusthedsbetragtning er det ikke hensigtsmæssigt udelukkende at bruge<br />
indspændte samlinger. En indspændt konstruktion vil ved svigt <strong>af</strong> et element risikere at<br />
trække resten <strong>af</strong> bygningen ned, med mindre den er overdimensioneret.<br />
Modsat vil en konstruktion med for få indspændte samlinger risikere ved en kritisk<br />
belastning at kunne falde sammen, da den ikke er stabil nok. Det vil her være nødvendigt,<br />
at indsætte stabiliserende kryds på strategisk udvalgte steder.<br />
24
4.5. Vindkryds <strong>Aalborg</strong> Universitet<br />
Ved at opbygge konstruktionen omkring en solid kerne, hvor alle samlinger er indspændte,<br />
stabiliseres bygningen. Den solide kerne er markeret med rød på figur 4.15.<br />
Dækket er dannet <strong>af</strong> 16 lukkede ligebenede trekanter. Den inderste del <strong>af</strong> hver trekant er<br />
en del <strong>af</strong> den solide kerne. Udenfor den inderste ring er trekanternes samlinger forskellige.<br />
For at skabe en robust bygning er hver anden <strong>af</strong> disse trekanter lavet med indspændte<br />
samlinger <strong>og</strong> hver anden er lavet med løse samlinger, se figur 4.16, hvor indspændte bjælker<br />
er markerede med rødt. Dette er gældende i dækket mellem stuen <strong>og</strong> 1. sal <strong>og</strong> i taget.<br />
Samlingerne i dækket mellem kælder <strong>og</strong> stuen er alle indspændte. Da der ikke er risiko<br />
for, at en bil kører ind i en <strong>af</strong> søjlerne i kælderniveau, laves alle underetagens samlinger<br />
indspændte. Det antages hermed, hvis en mindre del <strong>af</strong> de ovenliggende etager styrter<br />
sammen, vil den bærende konstruktion i kælderen kunne bære den sammenstyrtede dels<br />
masse uden selv at styrte sammen.<br />
Ved at hver anden trekant er samlet med løse samlinger, stopper det fagene i at trække<br />
flere fag med ned, da fagene går fra hinanden. Med indspændte <strong>og</strong> løse samlinger undgås,<br />
at bygningen trækkes ned element for element, <strong>og</strong> stabiliteten <strong>af</strong> bygningen opretholdes.<br />
Figur 4.15. Kerne <strong>af</strong> stålkonstruktionen.<br />
Figur 4.16. Elementerne, som er samlet med<br />
momentstive samlinger, er markeret<br />
med rød. De blå elementer<br />
er samlet med simpelt understøttede<br />
samlinger.<br />
4.5 Vindkryds<br />
Der skal indsættes vindkryds i konstruktionen for at sikre bygningens rummelige stabilitet.<br />
Der regnes ikke på vindkrydsene i dette projekt, men i dette <strong>af</strong>snit redegøres der for<br />
principperne for indsættelse <strong>af</strong> vindkryds.<br />
I denne bygning er der brug for vindkryds til at sikre, at bygningen ikke begynder en<br />
rotation om sig selv, se figur 4.17.<br />
25
Gruppe P18<br />
4. Skitseforslag<br />
Figur 4.17. Principskitse for konstruktionen der roterer om sig selv.<br />
Tilfældet, hvor bygningen roterer om sig selv, vil kunne undgås, ved at indsætte vindkryds<br />
i rotationsretningen. Vindkrydsets virkning vil øges med <strong>af</strong>standen til midten. Der skal<br />
derfor sættes vindkryds i yderringen, se figur 4.18.Der kan eventuelt sættes flere vindkryds<br />
rundt om bygningen, hvis det er nødvendigt.<br />
Figur 4.18. Placering <strong>af</strong> vindkryds.<br />
Vindkrydsene virker som to diagonalstænger. Stængerne skal ikke kunne optage tryk, men<br />
kun træk. Derved kræves der ikke specielle profiler til vindkrydsene, men blot stænger med<br />
det nødvendige tværsnitsareal.<br />
De to diagonalstænger, som udgør vindkrydset, behøver ikke at sidde i samme sektion.<br />
Det vælges, at placere dem sådan, fordi det er det bedste sted i dette specifikke tilfælde,<br />
samt for ikke at genere udnyttelsesmulighederne <strong>af</strong> facaden så vidt muligt, da vindkryds<br />
begrænser udsynet.<br />
Det er ikke utænkeligt, at den omtalte rotation vil kunne forekomme, ved vind direkte ind<br />
på en <strong>af</strong> de to store sider, som danner kanterne for terrassen. Ved at placere vindkrydsene<br />
som på figur 4.18, vil vindtrykket vinkelret på en <strong>af</strong> disse sider, blive optaget næsten<br />
vinkelret ved de viste vindkryds.<br />
Det skal <strong>og</strong>så bestemmes, om der skal vindkryds i dækkene, for at de vil holde formen.<br />
Dækkene som flade er tilnærmelsesvis cirkulære. Med tryk på den ene side <strong>af</strong> bygningen<br />
skal det undersøges, om cirklen kan deformere til at blive oval, så det bliver nødvendigt at<br />
indsættes vindkryds.<br />
Dækkene er opbygget med en struktur, der er rettet mod midten med lange bjælker.<br />
Samtidig opbygges der en struktur mellem, omkring, over <strong>og</strong> under bjælkerne, som giver<br />
26
4.5. Vindkryds <strong>Aalborg</strong> Universitet<br />
en stivhed i sig selv som dæk. Derfor vil dækket have skivevirkning. Det vil ikke være<br />
muligt at deformere dækkene i horisontal retning. Derfor er det ikke nødvendigt at indsætte<br />
vindkryds i dækkene.<br />
Haller <strong>og</strong> lignende er før faldet sammen til en side, ved at spærene er bukket sammen om<br />
den svage akse. Det vurderes ikke, at det kan lade sig gøre i denne stålkonstruktion. Alle<br />
søjler er orienteret mod midten. Det gør, at lige meget om hvilken retning bygningen falder<br />
sammen, vil der altid være flere søjler, som skal udbøje om den stærke akse. Det er derfor<br />
mere sandsynligt, at stålkonstruktionen i en sådan situation i stedet vil rotere om sig selv.<br />
Ved rotation vil alle søjler kunne bøje om den svage akse.<br />
Der er derfor ikke behov for vindkryds på tværs i bygningen. Det kan alligevel være<br />
stabiliserende for bygningen at lave vindkrydsene på tværs. Det kunne evt. være i væggene<br />
på hver side <strong>af</strong> kantinen; eller på hver side <strong>af</strong> terrassen.<br />
27
Geoteknisk<br />
forundersøgelse<br />
5<br />
Dette <strong>af</strong>snit indeholder en geoteknisk forundersøgelse, som er udarbejdet for at bestemme<br />
egenskaber, herunder styrke- <strong>og</strong> deformationsparametre for jorden på projektlokaliteten.<br />
For at bestemme jordens egenskaber er områdets geotekniske historie blevet undersøgt,<br />
<strong>og</strong> der er foretaget en analyse <strong>af</strong> hhv. boreprofil <strong>og</strong> konsolideringsforsøg. Undersøgelsen er<br />
udført med henblik på at dimensionere fundamenter til bygningen senere i projektet.<br />
5.1 Områdets geol<strong>og</strong>iske historie<br />
For at fastlægge jordens egenskaber på projektlokaliteten er det nødvendigt at anvende<br />
informationer omkring dannelsen <strong>af</strong> <strong>af</strong>lejringerne, samt hvilke belastninger de tidligere har<br />
været udsat for. Ved at analysere geol<strong>og</strong>iske kort <strong>af</strong> Danmark fremgår det, at store dele<br />
<strong>af</strong> Nordjyllands prækvartære overflade, herunder projektområdet, er præget <strong>af</strong> perioden<br />
“øvre kridt”. I kvartærtiden sker opbygning <strong>af</strong> det nuværende landskab, hvor især istiden<br />
Weichsel, som er den seneste <strong>af</strong> de fire istider, der dækkede Nordjylland, har h<strong>af</strong>t betydning<br />
for områdets kvartærgeol<strong>og</strong>iske opbygning, som er domineret <strong>af</strong> smeltevandssand <strong>og</strong><br />
grus<strong>af</strong>lejringer [Larsen, 1989].<br />
Efter istiden smeltede isen, hvilket resulterede i, at både havet <strong>og</strong> landet hævede sig.<br />
Dette har medført, at der er <strong>af</strong>sat hhv. senglaciale <strong>og</strong> postglaciale <strong>af</strong>lejringer. På figur 5.1<br />
<strong>og</strong> 5.2 fremgår det, hvilke koter havet, i hhv. den senglaciale <strong>og</strong> postglaciale periode har<br />
stået, <strong>og</strong> dermed i hvilke koter man kan forvente <strong>af</strong>lejringer fra disse perioder. Generelt er<br />
de postglaciale <strong>af</strong>lejringer <strong>af</strong> lavere styrke <strong>og</strong> mere sætningsgivende end de senglaciale <strong>og</strong><br />
glaciale <strong>af</strong>lejringer. Af figur 5.1 <strong>og</strong> 5.2 fremgår det, at man i projektområdet kan forvente<br />
senglaciale <strong>af</strong>lejringer, hvor landkoten er under +22 til +28 <strong>og</strong> postglaciale <strong>af</strong>lejringer, hvor<br />
koten er under +7 til +8. Der kan altså findes hav<strong>af</strong>lejringer <strong>og</strong> organiske <strong>af</strong>lejringer fra<br />
stenalderhavet under kote +7 til +8 <strong>og</strong> dette giver n<strong>og</strong>le udfordringer, da disse jordarter<br />
ofte er sætningsgivende <strong>og</strong> dårlige at fundere i.<br />
29
Gruppe P18<br />
5. Geoteknisk forundersøgelse<br />
Figur 5.1. Yoldiahavets højeste strandlinjer<br />
[Larsen, 1989].<br />
Figur 5.2. Stenalderhavets højeste strandlinjer[Larsen,<br />
1989].<br />
På figur 5.3, er et udklip <strong>af</strong> Danmarks digitale jordartskort illustreret, som viser, hvilke<br />
jordarter der findes i de øverste jordlag i projektområdet. Kortet viser, at området er<br />
domineret <strong>af</strong> marint sand <strong>og</strong> ler.<br />
Figur 5.3. Jordartskort [GEUS, 2012]. Beskrivelse <strong>af</strong> farvernes betydning fremgår til højre.<br />
Projektlokaliteten er markeret med et rødt mærke.<br />
Jordens egenskaber <strong>og</strong> parametre er stærkt <strong>af</strong>hængige <strong>af</strong> områdets tidligere anvendelse<br />
<strong>og</strong> dermed belastning. På historiske kort fra området klarlægges det, hvorledes området<br />
tidligere har været benyttet, <strong>og</strong> om der har været store søer eller foretaget <strong>af</strong>gravninger.<br />
30
5.1. Områdets geol<strong>og</strong>iske historie <strong>Aalborg</strong> Universitet<br />
Figur 5.4. Kort fra 1842-1899 [Kort <strong>og</strong> Matrikelstyrelsen,<br />
2012].<br />
Figur 5.5. Kort fra 1928-1940 [Kort <strong>og</strong> Matrikelstyrelsen,<br />
2012].<br />
Figur 5.6. Kort fra 1980-2001 [Kort <strong>og</strong> Matrikelstyrelsen,<br />
2012].<br />
Figur 5.7. Kort fra idag [Kort <strong>og</strong> Matrikelstyrelsen,<br />
2012].<br />
På ovenstående billeder, som er udarbejdet i perioden år 1842 til i dag, fremgår det, at der<br />
ikke har været stor ændring i områdets anvendelse, som i hele perioden har h<strong>af</strong>t funktion<br />
som mark. Det er d<strong>og</strong> værd at bemærke, at der er mange grøfter <strong>og</strong> små søer, som kan<br />
tyde på, at det er et tørlagt tidligere vådt område. Af figur 5.6 <strong>og</strong> 5.7 fremgår det, at<br />
der i denne periode er anlagt en vej igennem området i form <strong>af</strong> Hirtshalsmotorvejen. I<br />
forbindelse med anlæggelsen <strong>af</strong> Hirtshalsmotorvejen kan der have forgået en udgravning,<br />
som kan have betydning for jorden i de omkringliggende områder, da der kan være <strong>af</strong>læsset<br />
jord på disse, hvormed de øverste jordlag kan karakteriseres som fyld.<br />
31
Gruppe P18<br />
5. Geoteknisk forundersøgelse<br />
5.2 Analyse <strong>af</strong> boreprofil<br />
Udover informationer omkring den geotekniske historie<br />
<strong>og</strong> de forventede <strong>af</strong>lejringer, er det i forbindelse<br />
med bestemmelse <strong>af</strong> jordens egenskaber <strong>og</strong> styrkeparametre<br />
særligt anvendeligt at udføre forsøg på<br />
lokaliteten. Der er på projektlokaliteten udført en<br />
geoteknisk boring, hvortil der er udarbejdet et boreprofil,<br />
som i forsimplet udgave er illustreret på figur<br />
5.8. Boringen er udført som tørboring med foring til<br />
en dybde på 21 m under jordoverfladen (JOF) svarende<br />
til kote -17,7. Der foreligger kun én boring fra<br />
projektområdet, <strong>og</strong> denne kan altså beskrive jordforholdene<br />
i et begrænset omfang. Resultaterne fra<br />
boringen benyttes i dette projekt til at beskrive forholdende<br />
i hele projektområdet.<br />
Øverste jordlag er en sandet mørkebrun muld, som<br />
kan karakteriseres som overjord. Det første lag går<br />
fra kote +3,3 til kote +2,9. Herunder findes et<br />
sandlag, som er 0,6 m tykt <strong>og</strong> strækker sig fra<br />
kote +2,9 til +2,3. Sandet er karakteriseret som en<br />
vind<strong>af</strong>lejret postglacial <strong>af</strong>lejring, <strong>og</strong> en fin sand der<br />
er muldblandet.<br />
I det tredje jordlag, som findes fra kote +2,3 til +1,8<br />
er samme muld som fra øverste jordlag. Derudover<br />
findes grundvandsspejlet i dette lag, som er fundet i<br />
kote +1,8. Herunder kommer 0,3 m marin <strong>af</strong>lejring i<br />
form <strong>af</strong> en postglacial fin brungrå sand, som er lidt<br />
siltet. Laget ligger fra kote +1,8 til +1,5.<br />
Fælles for de resterende jordlag, udover det nederste<br />
lag, som er en senglacial ler, er, at der er tale<br />
om postglaciale marine <strong>af</strong>lejringer, hvilket stemmer<br />
overens med <strong>af</strong>snit 5.1, hvor det er beskrevet, at der<br />
kan forventes postglaciale <strong>af</strong>lejringer under kote +7<br />
til +8. I det femte jordlag findes et stærkt sandet<br />
siltlag, hvilket kan forklare indholdet <strong>af</strong> silt i det<br />
Figur 5.8. Forsimplet skitse <strong>af</strong> boreprofil.<br />
ovenliggende sandlag. Derudover er der <strong>og</strong>så fundet dele <strong>af</strong> gytje i dette lag, som strækker<br />
sig fra kote +1,5 til +0,5. Farven på dette lag er bestemt til grønliggrå.<br />
Under dette lag findes 3,6 m fin grå sand, som indeholder enkelte skalfragmenter samt<br />
skiftevis gytje <strong>og</strong> grus. Sandlaget går fra kote +0,5 til -3,1. Herunder findes 7,6 m grønliggrå<br />
gytje, som indeholder enkelte skalfragmenter, <strong>og</strong> som skifter mellem at være karakteriseret<br />
som sandet <strong>og</strong> stærkt sandet. Der er i dette gytjelag, som går fra kote -3,1 til -10,7, udtaget<br />
en intakt rørprøve, som har dannet grundlag for et konsolideringsforsøg, som er analyseret<br />
i <strong>af</strong>snit 5.3.<br />
32
5.2. Analyse <strong>af</strong> boreprofil <strong>Aalborg</strong> Universitet<br />
Under gytjelaget findes endnu et fint sandlag fra kote -10,7 til -17,1. Der er i dette<br />
sandlag udtaget en række poseprøver, som alle indeholder skalfragmenter. Derudover skifter<br />
prøverne mellem at være hhv. svagt siltet, stedvis siltet, siltet <strong>og</strong> stærkt siltet. Farven skifter<br />
mellem grå <strong>og</strong> grønliggrå <strong>og</strong> der er dele <strong>af</strong> gytje i flere <strong>af</strong> prøverne. Fra kote -17,1 til ukendt<br />
dybde findes den tidligere beskrevet senglaciale ler, som er karakteriseret som værende<br />
ret fed. Der er observeret enkelte finsandslirer i lerlaget. Lerlaget er ligeliges en marin<br />
<strong>af</strong>lejring. Der er ikke fundet skalfragmenter i lerprøven, <strong>og</strong> laget kan altså karakteriseres<br />
som <strong>Aalborg</strong>ler, som adskiller sig fra Yoldialer ved ikke at indeholde skalfragmenter, men<br />
har samme styrke- <strong>og</strong> deformationsegenskaber som Yoldialer.<br />
Ud fra boreprofilet udledes de parametre, som er bestemmende for lagenes styrke- <strong>og</strong><br />
deformationsegenskaber. Der er i boreprofilet ikke angivet n<strong>og</strong>en rumvægt for jordarterne,<br />
<strong>og</strong> derfor benyttes skøn samt data fra konsolideringsforsøg i <strong>af</strong>snit 5.3 til at bestemme<br />
rumvægten. Der er udover karakterisering <strong>af</strong> de enkelte jordarter i lagene udført hhv.<br />
SPT forsøg, som fortæller antallet <strong>af</strong> rammeslag, der skal til for at synke 300 mm ned i<br />
jorden samt vingeforsøg til bestemmelse <strong>af</strong> vingestyrken. Resultaterne fra SPT-forsøget<br />
benyttes til at bestemme lejringstætheden i det pågældende lag, som senere kan anvendes<br />
i forbindelse med bestemmelse <strong>af</strong> sandets friktionsvinkel. Resultaterne fra vingeforsøget<br />
benyttes til at bestemme den udrænede forskydningsstyrke c u . Der er i lag 6, som er et<br />
sandlag, foretaget SPT forsøg, hvor det gennemsnitlige antal slag for at synke 300 mm ned<br />
er målt til 8,5 slag. Dette anvendes til at bestemme lejringstætheden ved tabel 5.1<br />
Meget løs Løs Middel Fast Meget fast<br />
N 0 - 3 3 - 8 8 - 25 25 - 42 42 - 58<br />
Tabel 5.1. Bestemmelse <strong>af</strong> lejringstæthed ud fra SPT-forsøg. N er antallet <strong>af</strong> slag pr. 300 mm<br />
nedsynkning. [Dansk standard, 2007b].<br />
Sandets lejringstæthed bestemmes til middel, <strong>og</strong> dette anvendes i tabel 5.2, med sandets<br />
gradering som antages enskornet, til at bestemme sandets friktionsvinkel.<br />
Lejringstæthed<br />
Gradering Løs Middel Fast<br />
Enskornet 27 ◦ 32 ◦ 37 ◦<br />
Middel 29 ◦ 35 ◦ 41 ◦<br />
Uenskornet 30 ◦ 37 ◦ 44 ◦<br />
Tabel 5.2. Bestemmelse <strong>af</strong> friktionsvinkel ud fra lejringstæthed [Niels Krebs Ovesen, 2009].<br />
Sandets friktionsvinkel bestemmes til 32 ◦ .<br />
Herefter bestemmes de enkelte jordarters udrænede forskydningsstyrke ud fra resultaterne<br />
fra vingeforsøg, der er foretaget i forbindelse med boringen. Hvis vingeforsøgene er<br />
udført grundigt, <strong>af</strong>viger vingestyrken maksimalt med 10% i forhold til den udrænede<br />
forskydningsstyrke, som ellers skal findes ved CU-forsøg. I praksis anvendes vingeforsøg<br />
til at bestemme den udrænede forskydningsstyrke idet det antages at c v =c u . Resultaterne<br />
33
Gruppe P18<br />
5. Geoteknisk forundersøgelse<br />
fra vingeforsøgene, som antages at give den udrænede forskydningsstyrke, er angivet i tabel<br />
5.3. Da styrken varierer igennem de enkelte jordlag, er der benyttet gennemsnitlige værdier.<br />
Lag 1 2 3 4 5 6 7 8 9<br />
c u 77,5 62,5 77,5 - - - 64 - 355<br />
Tabel 5.3. Resultater fra vingeforsøg. Der er angivet en streg, hvor der er ren friktionsjord <strong>og</strong><br />
dermed ikke er udført vingeforsøg.<br />
I forbindelse med opførelsen <strong>af</strong> bygningen skal der udgraves til kælder, <strong>og</strong> de øverste jordlags<br />
egenskaber får dermed begrænset betydning for <strong>fundering</strong>en <strong>af</strong> bygningen, da bygningen<br />
skal funderes i de underliggende jordlag, se <strong>af</strong>snit 11.3 på side 127.<br />
5.3 Analyse <strong>af</strong> konsolideringsforsøg<br />
På baggrund <strong>af</strong> det udleverede konsolideringsforsøg udføres en analyse, som har<br />
til formål at bestemme sætningsparametre <strong>af</strong> gytjen, som forsøget er udført på,<br />
herunder tøjningsindekset, Q, konsolideringsmodulet, K <strong>og</strong> forbelastningsspændingen,<br />
σ ′ pc [Dansk Geoteknisk Forening, 2001]. Parametrene bestemmes vha. arbejdskurven fra<br />
konsolideringsforsøget, som fremgår <strong>af</strong> figur 5.9. Der er i data fra konsolideringsforsøget<br />
oplyst en rumvægt γ på 18,46 kN/m 3 , se data fra konsolideringsforsøg på vedlagte CD.<br />
Figur 5.9. Arbejdskurve fra konsolideringsforsøg.<br />
Forbelastningsspændingen, σ ′ pc findes, der hvor arbejdskurven går fra at være krum til at<br />
være lineær i det enkelt l<strong>og</strong>aritmiske koordinatsystem. Forbelastningsspændingen <strong>af</strong>læses<br />
på figur 5.9 til 50-60 kPa. Tøjningsindekset, Q kan ligeledes findes på figur 5.9, som<br />
dekadehældningen på den lineære del <strong>af</strong> kurven. Dekadehældningen er <strong>af</strong>læst for dekaden<br />
der går fra 100-1000.<br />
Q = 6,5% − 2,6% = 3,9%<br />
34
5.4. Resultater <strong>af</strong> forundersøgelse <strong>Aalborg</strong> Universitet<br />
Herefter bestemmes konsolideringsmodulet som hældningen på genbelastningskurven.<br />
K = σ 2 − σ 1 220 kPa − 80 kPa<br />
= = 56 MPa (5.1)<br />
ε 2 − ε 1 3,9% − 3,65%<br />
5.4 Resultater <strong>af</strong> forundersøgelse<br />
I dette <strong>af</strong>snit opsummeres resultaterne <strong>af</strong> den geotekniske forundersøgelse i tabel 5.4, som<br />
angiver hhv. rumvægt, udrænet forskydningsstyrke, friktionsvinkel, konsolideringsmodul,<br />
forbelastningsspænding <strong>og</strong> tøjningsindeks. Resultaterne benyttes i detailprojekteringen til<br />
dimensionering <strong>af</strong> fundamenter.<br />
Lag Jordart γ m φ c u K σ pc ′ Q<br />
[kN/m 3 ] [ ◦ ] [kPa] [MPa] [MPa] [%]<br />
6 Sand 19 32 - 30 - -<br />
7 Gytje 18,46 - 64 56 50-60 3,9<br />
8 Sand 19 32 - 30 - -<br />
9 Ler 18 30 355 38,4 - -<br />
Tabel 5.4. Resultater <strong>af</strong> geoteknisk forundersøgelse.<br />
Rumvægt fra gytje <strong>og</strong> sand er taget fra konsolideringsforsøg, hvor rumvægten fra leret<br />
er <strong>af</strong>læst i Jensen et al. [2009]. Sandets friktionsvinkel stammer fra <strong>af</strong>snit 5.2, <strong>og</strong> ler<br />
er ligeledes <strong>af</strong>læst i Jensen et al. [2009]. De udrænede forskydningsstyrker er udtrukket<br />
fra tabel 5.3. Konsolideringsmodul <strong>og</strong> forbelastningsspænding er bestemt i <strong>af</strong>snit 5.3.<br />
Konsolideringsmodulet er for sand <strong>af</strong>læst i Jensen et al. [2009], hvor der for ler er benyttet<br />
formel 5.2. For mere præcis bestemmelse <strong>af</strong> konsolideringsmodulet bør konsolideringsforsøg<br />
udføres.<br />
Hvor:<br />
K = 40<br />
w · c u (5.2)<br />
w<br />
Vandindholdet i procent<br />
35
Del II<br />
Detailprojektering<br />
37
Robusthedseftervisning<br />
6<br />
I skitseprojekteringen er der lavet en robusthedsbetragtning <strong>af</strong> stålkonstruktionen. I<br />
detailprojekteringen eftervises robustheden. Til dette anvendes “bortfald <strong>af</strong> element”-<br />
metoden.<br />
Der kan ikke dimensioneres mod alle tænkelige ulykker. Den mest sandsynlige ulykkeshændelse<br />
på bygningen vil være, at en bil kører ind i én <strong>af</strong> de bærende søjler i ydervæggen i<br />
stueniveau. Der regnes derfor ikke på svigt <strong>af</strong> elementer inde i bygningen.<br />
Der må maksimalt falde 15% <strong>af</strong> hhv. stuen <strong>og</strong> 1. sal sammen på en gang. Ved simpelt<br />
overslag vil to trekanter være 12,5%. Hvis tre trekanter kun falder sammen fra inderringen<br />
<strong>og</strong> ud, vil de være 15,75%, så i det tilfælde vil det stadig kun være to trekanter, som er<br />
den tilladelige andel, der styrter sammen.<br />
Ydersøjlerne i den opbyggede model er delt mellem to typer; primære <strong>og</strong> sekundære søjler.<br />
Først fjernes en primær søjle:<br />
Figur 6.1. Udsnit <strong>af</strong> det statiske system, hvor én <strong>af</strong> ydersøjlerne er fjernet. De røde elementer<br />
fremhæver elementerne, hvor bæreevnen er udtømt. Alle elementer er illustreret med<br />
tilhørende udnyttelsesgrad.<br />
Det fremgår, at to <strong>af</strong> bjælkerne vil bryde. Disse to bjælker er en del <strong>af</strong> de robuste trekanter.<br />
De vil nødvendigvis rykke søjlerne på hver side med i faldet, med mindre samlingerne er<br />
dimensioneret til at bryde ved større belastning end bjælken kan holde til.<br />
Falder søjlerne, som er forbundet med de to overbelastede bjælker, falder de næste bjælker<br />
til hver side automatisk <strong>og</strong>så sammen, da de er simpelt understøttede, <strong>og</strong> ikke kan overføre<br />
det moment, de i så fald vil blive udsat for.<br />
39
Gruppe P18<br />
6. Robusthedseftervisning<br />
Det fremgår <strong>og</strong>så ved at fjerne en <strong>af</strong> de primære søjler i samme model. Det fremgår på<br />
figur 6.2, at bæreevnen overskrides for flere elementer, hvilket ikke kan accepteres.<br />
Figur 6.2. Det statiske system, hvor en <strong>af</strong> de primære ydersøjler er fjernet illustreret. De røde<br />
elementer illustrerer, hvilke bjælker der ikke holder til den resulterende belastning.<br />
Såfremt samlingerne i konstruktionen ikke skal specialdesignes til hver enkelt bjælke, er<br />
ovenstående løsning ikke tilladelig. Af alternative løsninger kan placeringen <strong>af</strong> de “svage<br />
samlinger”, hvor der ikke overføres moment, forsøges ændret. Udføres “bortfald <strong>af</strong> element”-<br />
metoden på et statisk system med bjælker i yderringen <strong>og</strong> midterringen, som er indspændt<br />
i en samling <strong>og</strong> løs simpelt understøttet i en anden, resulterer det i brud i elementerne<br />
markeret med rødt på figur 6.3 <strong>og</strong> figur 6.4.<br />
Figur 6.3. Statisk system hvor en <strong>af</strong> de sekundære<br />
søjler er fjernet.<br />
Figur 6.4. Statisk system hvor en <strong>af</strong> de primære<br />
søjler er fjernet<br />
Det første tilfælde er tilladeligt. To trekanter falder sammen, <strong>og</strong> vil knække <strong>af</strong> resten <strong>af</strong><br />
stålkonstruktionen uden at rive n<strong>og</strong>et med ned, da de bjælker der bryder kun ligger <strong>af</strong> på<br />
den næste søjle.<br />
Andet tilfælde, figur 6.4, resulterer modsat i brud i fire trekanter. Indledningsvist opstår<br />
der kun brud i fire bjælker, men disse fire bjælker er løst samlet med søjlen, der fjernes. Det<br />
bevirker at bjælkerne kommer til at spænde ti meter, hvor de kun er indspændt i den ene<br />
ende. Det vil pga. indspændingen rykke den næste søjle i hver side ned, <strong>og</strong> nødvendigvis<br />
40
<strong>Aalborg</strong> Universitet<br />
gøre at fire trekanter er udsat for sammenstyrtning.<br />
En sidste mulig opbygning <strong>af</strong> det statiske system kan være udelukkende at lave simpelt<br />
understøttede bjælker i de to yderste ringe. Det vil gøre, at hvis en vilkårlig ydersøjle fjernes,<br />
bryder to trekanter sammen, <strong>og</strong> ingen andre elementer <strong>og</strong> fag påvirkes. Problemet ved<br />
en sådan løsning er, at de anvendte profilstørrelser vokser. Det er alligevel denne løsning,<br />
der anvendes, <strong>og</strong> dermed ændres den opbygning <strong>af</strong> modellen, som var anvendt i skitseprojekteringen.<br />
41
Generelle<br />
bæreevneeftervisninger<br />
7<br />
I følgende kapitel vil bæreevnen <strong>af</strong> et bjælke- <strong>og</strong> et søjleelement blive eftervist ved<br />
håndberegninger.<br />
Stål kan udnyttes både elastisk <strong>og</strong> plastisk. Det betyder i praksis, at bæreevnen <strong>af</strong><br />
stålprofiler udtømmes i højere grad ved dimensionering efter plastisk bæreevne end ved<br />
elastisk bæreevne. Når den plastiske bæreevne overskrides, omlejres spændingerne i profilet<br />
ved deformationer. Omlejringen sker i praksis ved, at der opstår et flydeled i punktet, hvor<br />
flydningen først opstår. Dermed kan der opnås en højere spænding i profilet, <strong>og</strong> dermed<br />
bedre udnyttelse <strong>af</strong> stålets egenskaber <strong>og</strong> potentielt en sænkning <strong>af</strong> materialeomkostninger.<br />
7.1 Tværsnitsklasser<br />
I tilfælde <strong>af</strong> profiler med lave materialetykkelser kan der opstå instabiliteter i trykzonen<br />
<strong>af</strong> profilet inden brudspændingen opnås. Dermed bliver disse dimensionsgivende <strong>og</strong> ikke<br />
den generelle bæreevne <strong>af</strong> profilet. Stabilitetssvigtet skyldes manglende rotationskapacitet<br />
i materialet. Dette kan <strong>af</strong>hjælpes ved at øge materialetykkelsen eller reducere stålstyrken,<br />
hvorved stabilitetssvigt kan indtræffe ved samme belastning, hvilket netop udtømmer<br />
profilets bæreevne.<br />
Der er defineret fire tværsnitsklasser for at imødekomme problemerne dette kan bevirke.<br />
Klasserne definerer hvorledes et tværsnit må udnyttes i forhold til elastisk <strong>og</strong> plastisk<br />
dimensionering. De fire tværsnitsklasser <strong>og</strong> beregningsprincipperne herfor er defineret i<br />
tabel 7.1.<br />
Tværsnitsklasse Snitkræfter Tværsnit<br />
1 Plastisk Plastisk<br />
2 Elastisk Plastisk<br />
3 Elastisk Elastisk<br />
4 Elastisk Elastisk med eff. tværsnit<br />
Tabel 7.1. Beregningsprincipper for de fire tværsnitsklasser.<br />
Tværsnitsklassen for et profil <strong>af</strong>hænger <strong>af</strong> forholdet imellem højden <strong>af</strong> elementet i profilet<br />
(Profilets krop eller halve flange for I- <strong>og</strong> H-profiler) <strong>og</strong> elementets materialetykkelse. Et<br />
eksempel for den trykpåvirkede del <strong>af</strong> kroppen i et I-profil i tværsnitsklasse 1 findes <strong>af</strong><br />
formel 7.1. Her<strong>af</strong> fremgår det, at et profils tværsnitsklasse <strong>og</strong>så <strong>af</strong>hænger <strong>af</strong> stålstyrken,<br />
da ε = √ 235/f y . Dermed falder den tilladelige størrelse <strong>af</strong> forholdet defineret i formel<br />
43
Gruppe P18<br />
7. Generelle bæreevneeftervisninger<br />
7.1. Derfor gælder det, at jo højere stålstyrke, desto højere tværsnitsklasse. Dette skyldes,<br />
at stål ved højere styrker ikke har samme materialeegenskaber som ved lavere styrker, <strong>og</strong><br />
derfor ikke samme flydeegenskaber. Det betyder, at stål ved højere styrker er mere sprødt,<br />
<strong>og</strong> brud vil ikke ske med samme varsling.<br />
c<br />
t<br />
≤ 72 ε (7.1)<br />
For alle standardprofiler findes tabelopslag, hvori det angives, hvilken tværsnitsklasse et<br />
profil kan beregnes som. Ved opslag fremgår det, at alle HEM- <strong>og</strong> HEB-profiler anvendt i<br />
konstruktionen, under ren bøjning <strong>og</strong> under rent tryk er i tværsnitsklasse 1. Dermed kan<br />
alle elementer i konstruktionen dimensioneres efter plastiske beregningsprincipper.<br />
Snifkræfterne brugt til bæreevneeftervisning <strong>og</strong> stabilitetsanalyser er fundet i Finite<br />
Element pr<strong>og</strong>rammet Robot efter elasticitetsteorien. Alle tværsnitsbetragtninger udføres<br />
så vidt muligt efter plasticitetsteorien. Dermed behandles beregningerne for elementerne i<br />
konstruktionen som tværsnitsklasse 2, omend det er tilladeligt, at udføre beregningerne som<br />
tværsnitsklasse 1. Dette indfører blot yderligere sikkerhed i beregningerne, da bæreevnen<br />
<strong>af</strong> elementerne dermed ikke udtømmes.<br />
7.2 Bæreevneeftervisning <strong>af</strong> søjle<br />
I dette <strong>af</strong>snit udvælges en søjle, som bæreevneeftervises. Søjlen, der er udvalgt, er den<br />
højest belastede i konstruktionen. Den befinder sig i kælderetagen under terrassen <strong>og</strong><br />
fremgår <strong>af</strong> figur 7.1. Søjlen er 4,5 m høj <strong>og</strong> udført i profil HE280M, stål 355. Søjlen er<br />
simpelt understøttet <strong>og</strong> fast indspændt i toppen. Det statiske system kan ses på figur 7.2.<br />
Søjlen er belastet, som angivet i tabel 7.2.<br />
l = 4,5m<br />
Figur 7.1. Placering <strong>af</strong> søjlen.<br />
Figur 7.2. Statisk system for søjlen.<br />
44
7.2. Bæreevneeftervisning <strong>af</strong> søjle <strong>Aalborg</strong> Universitet<br />
Snitkr<strong>af</strong>t<br />
N Ed<br />
V y,Ed<br />
V z,Ed<br />
M x,Ed<br />
M y,Ed<br />
M z,Ed<br />
Værdi<br />
−1621,57 kN<br />
1,16 kN<br />
−15,18 kN<br />
0 kNm<br />
68,30 kNm<br />
5,21 kNm<br />
Tabel 7.2. Snitkræfter i søjlen, efter lokalt koordinatsystem.<br />
Bæreevneeftervisningen foregår på to måder, da søjlen er belastet <strong>af</strong> en normalkr<strong>af</strong>t,<br />
forskydningskr<strong>af</strong>t <strong>og</strong> er momentpåvirket. Først eftervises bæreevnen som en søjle, der kun<br />
er belastet <strong>af</strong> en normalkr<strong>af</strong>t.<br />
Søjlens data, som tværsnitsdata, stålstyrke osv. kan fremgår <strong>af</strong> tabel 7.3.<br />
Beskrivelse Symbol Værdi<br />
Længde l 4,5 m<br />
Flydespænding f y 345 MPa<br />
Elasticitetsmodul E 210 · 10 3 MPa<br />
Tværsnitsareal A 24,0 · 10 3 mm 2<br />
Profilets bredde b 288 mm<br />
Profilets højde h 310 mm<br />
Flangens tykkelse t 33 mm<br />
Kroppens tykkelse d 18,5 mm<br />
Afrundings radius r 18,5 mm<br />
Inertimoment, y-akse I y 395,5 · 10 6 mm 4<br />
Inertimoment, z-akse I z 131,6 · 10 6 mm 4<br />
Vridningsinertimoment I v 8100 · 10 3 mm 4<br />
Hvælvningsinertimoment I w 2520 · 10 9 mm 6<br />
Modstandsmoment, plastisk W pl 2960 · 10 3 mm 3<br />
Imperfektionsfaktor α 0,34<br />
Partialkoefficient for bruttotværsnit γ M0 1,1<br />
Partialkoefficient for søjler γ M1 1,2<br />
Tabel 7.3. Søjlens data. [Jensen et al., 2009]<br />
7.2.1 Undersøgelse som søjle<br />
For at eftervise bæreevnen som en søjle kun belastet <strong>af</strong> en normalkr<strong>af</strong>t, findes først den<br />
kritiske søjlelast. Denne findes ved udtryk 7.2.<br />
N cr = π2 · E · I y<br />
l s<br />
2<br />
= 82 610 kN (7.2)<br />
45
Gruppe P18<br />
7. Generelle bæreevneeftervisninger<br />
l s er søjlelængden, som tager højde for, hvordan søjlen kan udbøje. I dette tilfælde, hvor<br />
den er indspændt i den ene ende <strong>og</strong> simpelt understøttet i den anden, er søjlelænden 0,7·l.<br />
[Jensen et al., 2009]<br />
Søjlens relative slankhedsforhold findes ved udtrykket givet i 7.3.<br />
√<br />
A · f y<br />
λ = = 0,317 (7.3)<br />
N cr<br />
Søjlereduktionsfaktoren, χ findes <strong>af</strong> formel 7.5, men først skal φ findes i formel 7.4. φ er en<br />
faktor, der tager højde for profilets udformning. Dette sker ved imperfektionsfaktoren, α,<br />
som er angivet ud fra søjletilfældet. Denne søjle er søjletilfælde b. [Dansk standard, 2007a]<br />
φ =0,5 ( 1 + α · (λ − 0,2) + λ 2) = 0,57 (7.4)<br />
1<br />
χ =<br />
φ + √ = 0,958 (7.5)<br />
φ 2 − λ2 Den regningsmæssige bæreevne <strong>af</strong> søjlen findes <strong>af</strong> formel 7.6.<br />
N b,R = χ · A · f y<br />
γ M1<br />
= 6610 kN (7.6)<br />
Af tabel 7.2 fremgår det, at normalkr<strong>af</strong>ten er N Ed = −1621,57 kN. Søjlen er derfor kun<br />
udnyttet 24,5% i det tilfælde, hvor den udelukkende er belastet <strong>af</strong> normalkr<strong>af</strong>ten.<br />
7.2.2 Undersøgelse som momentpåvirket trykstang<br />
Søjlen regnes nu som et bøjnings- <strong>og</strong> trykpåvirket element med konstant tværsnit uden<br />
forskydningskræfter. Forskydningskræfterne kan udelades, hvis udtrykket i 7.7 overholdes.<br />
[Bent Bonnerup, 2009] Forskydningsbæreevnen <strong>af</strong> tværsnittet undersøges i formel 7.8.<br />
V Ed ≤ 0,5 · V Rd (7.7)<br />
f y<br />
V Rd = A v √ (7.8)<br />
3 · γM0<br />
Regningsmæssig værdi <strong>af</strong> forskydningskr<strong>af</strong>ten [kN]<br />
Forskydningsbæreevnen <strong>af</strong> tværsnittet [kN]<br />
A v Bruttoforskydningsarealet [mm 2 ]<br />
V Ed<br />
V Rd<br />
Bruttoforskydningsarelaet findes <strong>af</strong> formel 7.9, tværsnittets konstanter fremgår tabel 7.3.<br />
A v = A − 2 · b · t + (d + 2 · r) · t = 7186 mm 2 (7.9)<br />
Forskydningsbæreevnerne findes til:<br />
V Rd,y = 1301 kN<br />
V Rd,z = 2540 kN<br />
Begge forskydningsbæreevner overholder kravet i udtryk 7.7 <strong>og</strong> det er altså ikke nødvendigt<br />
at medregne forskydningskræfterne i bæreevneeftervisningen <strong>af</strong> søjlen.<br />
46
7.2. Bæreevneeftervisning <strong>af</strong> søjle <strong>Aalborg</strong> Universitet<br />
Bæreevenen eftervises ud fra de to udtryk 7.10 <strong>og</strong> 7.11, som tager højde for, at søjlen er<br />
påvirket omkring to akser, y <strong>og</strong> z. [Dansk standard, 2007a]<br />
N Ed<br />
χ y·N Rk<br />
γ M1<br />
+ k yy ·<br />
M y,Ed<br />
χ LT·M y,Rk<br />
γ M1<br />
+ k yz · Mz,Ed<br />
M z,Rk<br />
≤ 1 (7.10)<br />
γ M1<br />
N Ed<br />
χ z·N Rk<br />
γ M1<br />
+ k zy ·<br />
M y,Ed<br />
χ LT·M y,Rk<br />
γ M1<br />
+ k zz · Mz,Ed<br />
M z,Rk<br />
≤ 1 (7.11)<br />
γ M1<br />
N Ed , M y,Ed <strong>og</strong> M z,Ed<br />
N Rk , M y,Rk <strong>og</strong> M z,Rk<br />
χ y <strong>og</strong> χ z<br />
χ LT<br />
k yy , k yz , k zy <strong>og</strong> k zz<br />
Regningsmæssige værdier <strong>af</strong> trykkræften <strong>og</strong> maksimale værdier<br />
<strong>af</strong> momenterne omkring y- <strong>og</strong> z-aksen. [kN] <strong>og</strong> [kNm]<br />
Karakteristiske værdier <strong>af</strong> bæreevne mht. trykpåvirkning <strong>og</strong><br />
bøjningsmomenter omkring y- <strong>og</strong> z-aksen. [kN] <strong>og</strong> [kNm]<br />
Søjlereduktionsfaktorer. [−]<br />
Reduktionsfaktor svarende til kipning. [−]<br />
Interaktionsfaktorer. [−]<br />
De regningsmæssige værdier for trykkræften <strong>og</strong> momenterne fremgår <strong>af</strong> tabel 7.2. De<br />
karakteristiske laster findes som:<br />
N Rk = f y · A = 8280 kN<br />
M y,Rk = M z,Rk = f y · W pl = 1021 kNm<br />
På grund <strong>af</strong> søjlens tværsnitsklasse regnes den karakteristiske værdi <strong>af</strong> bøjningsmomentet<br />
ens om de to akser, altså med det plastiske modstandsmoment.<br />
Søjlereduktionsfaktoren χ y er fundet <strong>af</strong> formel 7.5. χ z bestemmes ved samme fremgangsmåde,<br />
men med inertimomentet omkring z-aksen.<br />
χ z = 0,862<br />
Reduktionsfaktoren svarende til kipning, findes ud fra flere faktorer, men kan sættes til<br />
1,0, hvis det relative slankhedsforhold, λ LT ≤ 0,4, for at undersøge dette findes først det<br />
kritiske moment for kipning efter elasticitetsteorien i udtryk 7.12. [Dansk standard, 2007a]<br />
I udtrykket indgår h t , som er højden fra midt overflange til midt underflange.<br />
⎛√<br />
⎞<br />
G·I<br />
√<br />
v·l 2<br />
E·I<br />
M cr = 9,22 · √1 + ⎝ w<br />
⎠<br />
π<br />
2<br />
· E · I z<br />
l 2 · h t = 6561 kNm (7.12)<br />
Nu kan det relative slankhedsforhold findes <strong>af</strong> formel 7.13.<br />
√<br />
W pl · f y<br />
λ LT =<br />
= 0,395 (7.13)<br />
M cr<br />
Det relative slankhedsforhold er altså under 0,4 <strong>og</strong> χ LT kan sættes lig 1,0. Hvis χ LT beregnes<br />
findes værdien til 1,002. Dette betyder, at kipning kan udelukkes. Interaktionsfaktorerne,<br />
k yy , k yz , k zz <strong>og</strong> k zy tager højde for momentfordelingen <strong>og</strong> tværsnittets plastiske egenskaber.<br />
47
Gruppe P18<br />
7. Generelle bæreevneeftervisninger<br />
k yy <strong>og</strong> k zz findes i de efterfølgende udtryk. k zy kan findes på følgende måde, da kipning<br />
kan udelukkes.<br />
k yy = C my (1 + (λ y − 0,2) n y )<br />
k zz = C mz (1 + (2 · λ z − 0,6) n z )<br />
k yz = 0,6 · k zz<br />
k zy = 0,6 · k yy<br />
C my <strong>og</strong> C mz findes til 0,6 ifølge Dansk standard [2007a]. Det relative slankhedsforhold for<br />
y-aksen er fundet <strong>af</strong> formel 7.3 <strong>og</strong> på samme måde findes det for z-aksen.<br />
λ z = 0,549<br />
n y <strong>og</strong> n z findes på følgende måde:<br />
N Ed<br />
n i =<br />
χ i · N Rb<br />
n y = 0,256<br />
n z = 0,316<br />
Interaktionsfaktorerne findes til:<br />
k yy = 0,618<br />
k zz = 0,694<br />
k yz = 0,417<br />
k zy = 0,371<br />
Bæreevneeftervisningen kan nu udføres. Formel 7.10 <strong>og</strong> 7.11 benyttes, <strong>og</strong> følgende resultater<br />
findes.<br />
N Ed<br />
χ y·N Rk<br />
γ M1<br />
+ k yy ·<br />
N Ed<br />
χ z·N Rk<br />
γ M1<br />
+ k zy ·<br />
M y,Ed<br />
χ LT·M y,Rk<br />
γ M1<br />
M y,Ed<br />
χ LT·M y,Rk<br />
γ M1<br />
+ k yz · Mz,Ed<br />
M z,Rk<br />
γ M1<br />
= 0,297<br />
+ k zz · Mz,Ed<br />
M z,Rk<br />
γ M1<br />
= 0,307<br />
Det fremgår, at i det værste tilfælde er søjlen udnyttet 31%. I Robot er søjlen udnyttet 90%,<br />
dette skyldes at denne håndberegning er udført plastisk <strong>og</strong> pr<strong>og</strong>rammet regner elastisk.<br />
Dette er d<strong>og</strong> ikke helt rigtigt, da bæreevneeftervisningen tager højde for kipning, <strong>og</strong> dette<br />
sker allerede i det elastiske område.<br />
Anvendelsesgrænsetilstand<br />
Søjlen ønskes undersøgt i anvendelsesgrænsetilstanden. Der forefindes ikke n<strong>og</strong>le krav til<br />
anvendelsesgrænsetilstand, men en vejledende værdi for maksimal udbøjning er opsat.<br />
Til søjler i fleretagers bygninger skal den mindste <strong>af</strong> de opstillede værdier være opfyldt.<br />
[Bent Bonnerup, 2009]<br />
48<br />
u max ≤<br />
h = 15 mm<br />
300<br />
u max ≤ h e<br />
= 27 mm<br />
500
7.3. Bæreevneeftervisning <strong>af</strong> bjælke <strong>Aalborg</strong> Universitet<br />
u max<br />
h<br />
h e<br />
Maksimal udbøjning [mm]<br />
Højde for hver etage [mm]<br />
Højde for hele bygningen [mm]<br />
Den maksimale udbøjning findes <strong>af</strong> formel 7.14. [Jensen et al., 2009]<br />
u max = 1<br />
9 · √3 · Mi · l 2<br />
E · I i<br />
(7.14)<br />
u max,y = 1 mm<br />
u max,z = 0 mm<br />
Ingen <strong>af</strong> udbøjningerne er større end den maksimale. Søjlen er dermed dimensioneret i<br />
forhold til anvendelsegrænsetilstanden.<br />
7.3 Bæreevneeftervisning <strong>af</strong> bjælke<br />
I følgende <strong>af</strong>snit vil bæreevnen <strong>af</strong> et bjælkeelement blive påvist. Ét element er udvalgt på<br />
baggrund <strong>af</strong>, at dette er det højest belastede ud fra Robot-modellen. Bjælkeelementet er<br />
placeret i dækket under terrassen som illustreret på figur 7.3.<br />
Figur 7.3. Placering <strong>af</strong> udvalgt bjælkeelement til generel dimensionering illustreret.<br />
I skitseprojekteringen var et HE550M-stålprofil tilstrækkeligt for at opnå tilstrækkelig<br />
bæreevne. Bjælkeelementets dimensioner fastholdes i detaildimensioneringen, <strong>og</strong> bjælkens<br />
bæreevne ønskes eftervist ved håndberegninger. Bjælkeelementet har en længde på l =<br />
7,5 m <strong>og</strong> er indspændt i den ene ende, <strong>og</strong> simpelt understøttet med g<strong>af</strong>fellejer i den<br />
anden som illustreret på figur 7.5. Bjælkeelementets tværsnit er illustreret på figur 7.4<br />
<strong>og</strong> tværsnitskonstanter er angivet i tabel 7.4.<br />
49
Gruppe P18<br />
7. Generelle bæreevneeftervisninger<br />
Figur 7.4. Tværsnit <strong>af</strong> HE550M<br />
bjælke med illustrerede<br />
dimensioner.<br />
Figur 7.5. Det statiske system for det udvalgte bjælkeelement.<br />
Beskrivelse Symbol Værdi<br />
Længde l 7,5 m<br />
Flydespænding f y 345 MPa<br />
Elasticitetsmodul E 210 · 10 3 MPa<br />
Tværsnitsareal A 35,4 · 10 3 mm 2<br />
Profilets bredde b 306 mm<br />
Profilets højde h 572 mm<br />
Afstand fra midtflange til midtflange h t 532 mm<br />
Flangens tykkelse t 40 mm<br />
Kroppens tykkelse d 21 mm<br />
Inertimoment, y-akse I y 1980 · 10 6 mm 4<br />
Inertimoment, z-akse I z 191,6 · 10 6 mm 4<br />
Vridningsinertimoment I v 15600 · 10 3 mm 4<br />
Hvælvningsinertimoment I w 13500 · 10 9 mm 6<br />
Modstandsmoment, plastisk W pl 7940 · 10 3 mm 3<br />
Imperfektionsfaktor α 0,21<br />
Partialkoefficient for bruttotværsnit γ M0 1,1<br />
Partialkoefficient for kipning γ M1 1,2<br />
Tabel 7.4. Tværsnitsdata for bjælkeelement. [Jensen et al., 2009]<br />
Bjælken påvirkes <strong>af</strong> snitkræfterne opstillet i tabel 7.5. Udover disse bidrager vridning <strong>og</strong>så<br />
med normal- <strong>og</strong> forskydningsspændinger, disse findes i <strong>af</strong>snit 8.1 til σ f = 31,76 MPa <strong>og</strong><br />
τ f = 3,0 MPa. De resulterende kræfter findes <strong>af</strong> formel 7.15 <strong>og</strong> 7.16.<br />
50
7.3. Bæreevneeftervisning <strong>af</strong> bjælke <strong>Aalborg</strong> Universitet<br />
Snitkr<strong>af</strong>t<br />
N Ed<br />
V y,Ed<br />
V z,Ed<br />
M x,Ed<br />
M y,Ed<br />
M z,Ed<br />
Værdi<br />
−273,41 kN<br />
−0,02 kN<br />
205,33 kN<br />
0 kNm<br />
1573,13 kNm<br />
0,17 kNm<br />
Tabel 7.5. Snitkræfter i søjlen, efter lokalt koordinatsystem.<br />
N =N Ed + σ f · A = 1398 kN (7.15)<br />
V i =V Ed,i + τ f · A (7.16)<br />
V y =106 kN<br />
V z =312 kN<br />
Det undersøges først, om forskydningskræfterne er så små, at de kan udelades. Dette gøres<br />
ved udtrykkene 7.7 <strong>og</strong> 7.8 på side 46. Forskydningsbæreevnen <strong>af</strong> tværsnittet er høj nok til<br />
at udelade forskydningskræfterne. Derfor foregår bæreevneeftervisningen <strong>af</strong> bjælken efter<br />
samme princip som undersøgelsen <strong>af</strong> søjlen i <strong>af</strong>snit 7.2.2. Der er n<strong>og</strong>le forskelle, da bjælken<br />
er en HE550M. Dette betyder, at en anden imperfektionsfaktor er nødvendig, α = 0,21.<br />
[Dansk standard, 2007a]<br />
Bæreevnen undersøges efter udtryk 7.10 <strong>og</strong> 7.11 på side 47, <strong>og</strong> resultaterne fremgår<br />
herunder. Den udførlige udregning findes i bilag A.3.<br />
1398 kN<br />
0,981·12 210 kN<br />
1,2<br />
+ 0,601 ·<br />
1573 kNm<br />
1·2739 kNm<br />
1,2<br />
+ 0,383 ·<br />
0,17 kNm<br />
2739 kNm<br />
1,2<br />
= 0,555<br />
1398 kN<br />
0,720·12 210 kN<br />
1,2<br />
+ 0,361 ·<br />
1573 kNm<br />
1·2739 kNm<br />
1,2<br />
+ 0,639 ·<br />
0,17 kNm<br />
2739 kNm<br />
1,2<br />
= 0,439<br />
Der er altså en udnyttelsesgrad på 56%.<br />
7.3.1 Anvendelsesgrænsetilstand<br />
Bjælken undersøges i anvendelsesgrænsetilstanden ligeledes som det er sket med søjlen i<br />
<strong>af</strong>snit 7.2.2. Den vejledende værdi for maksimal udbøjning for bjælker i etageadskillelser<br />
fremgår <strong>af</strong> udtryk 7.17 [Bent Bonnerup, 2009].<br />
l<br />
= 19 mm (7.17)<br />
400<br />
Dermed gælder at forholdet i formel 7.18 skal være overholdt.<br />
u max ≤ 19 mm (7.18)<br />
51
Gruppe P18<br />
7. Generelle bæreevneeftervisninger<br />
De maksimale udbøjninger er fundet <strong>af</strong> formel 7.14 på side 49.<br />
u max,y = 14 mm<br />
u max,z = 0 mm<br />
Anvendelsesgrænsetilstanden er altså <strong>og</strong>så overholdt her.<br />
52
Stabilitetsanalyse<br />
8<br />
I følgende kapitel udføres en stabilitetsanalyse for et udvalgt delelement i den bærende<br />
konstruktion. Denne består <strong>af</strong> betragtninger <strong>af</strong> forskellige effekter, som elementet skal<br />
kunne optage.<br />
Der skal for det udvalgte konstruktionselement udføres beregninger for vridning, kipning<br />
<strong>og</strong> foldning.<br />
8.1 Vridning<br />
Momenter om et elements længdeakse kan give anledning til vridning. Den resulterende<br />
vinkeldrejning <strong>og</strong> spændinger skal derfor kvantificeres i det følgende <strong>af</strong>snit. Der tages<br />
udgangspunkt i bjælkeelementet beskrevet i <strong>af</strong>snit 7.3 på side 49. Følgende <strong>af</strong>snit er baseret<br />
på beregningsmetoder givet i [Bent Bonnerup, 2009].<br />
Vridningkan opdeles i to virkemåder, bunden vridning <strong>og</strong> fri vridning, <strong>og</strong>så benævnt<br />
St. Venant-vridning. Kombinationen <strong>af</strong> disse giver den samlede vinkeldrejning <strong>og</strong> der<strong>af</strong><br />
følgende spændinger. Bunden <strong>og</strong> fri vridning er illustreret på figur 8.1.<br />
Figur 8.1. Vridningstyper illustreret. [Bent Bonnerup, 2009]<br />
Den samlede vridning kan findes ud fra bjælkens differentialligning. Denne består <strong>af</strong> bidrag<br />
fra både fri <strong>og</strong> bunden vridning.<br />
dϕ<br />
T = G · I v<br />
dx − E · I d 3 ϕ<br />
w<br />
dx 3 (8.1)<br />
53
Gruppe P18<br />
8. Stabilitetsanalyse<br />
Hvor:<br />
T Vridningsmoment [kNm]<br />
G Forskydningsmodul [MPa]<br />
I v Vridningsinertimoment [ mm 4]<br />
ϕ Vinkeldrejning [ ◦ ]<br />
x Løbende parameter for bjælkens længdeakse [m]<br />
E Elasticitetsmodul [MPa]<br />
I w Hvælvningsinertimoment [ mm 6]<br />
Da der ikke virker n<strong>og</strong>et vridende moment i det udvalgte element, påføres en tænkt<br />
kr<strong>af</strong>tpåvirkning P = 25 kN <strong>af</strong> bjælken med en excentricitet på e = 0,3 m. Excentriciteten<br />
bevirker, at der opstår et vridende moment T om bjælkens længdeakse. Denne beregnes i<br />
formel 8.2.<br />
T = P · e = 7,5 kNm (8.2)<br />
En sådan lastsituation kan i praksis opstå, hvis bjælken belastes <strong>af</strong> større kræfter fra<br />
én side <strong>og</strong> imperfektioner <strong>af</strong> lasten indføres. For tværsnitskonstanter anvendt i følgende<br />
beregninger, henvises til <strong>af</strong>snit 7.3 på side 49. Beregningerne forudsætter, at det vridende<br />
moment virker i forskydningscenteret.<br />
Det statiske system for den pågældende bjælke er illustreret på figur 8.2. Det fremgår, at<br />
bjælken er g<strong>af</strong>fellejret ved understøtningen i punkt A <strong>og</strong> fast indspændt i punkt B.<br />
Figur 8.2. Statisk system for den pågældende bjælke.<br />
Vridningsdeformationerne <strong>og</strong> spændingerne kan bestemmes ved simplificerede beregninger.<br />
Ved I- <strong>og</strong> H-profiler kan St. Vernant-vridning negligeres da bidragene herfra vil være<br />
ubetydelige [Bent Bonnerup, 2009]. Dette skyldes, at bjælkeflanger i tyndvæggede <strong>og</strong><br />
åbne tværsnit optager størstedelen <strong>af</strong> vridningsmomentet. Af samme årsag antages det<br />
i den simplificerede metode, at al vridningen skal optages i flangerne. Det betyder, at<br />
differentialligningen for vridning forkortes således, at det første led <strong>af</strong> formel 8.1 udgår <strong>af</strong><br />
udtrykket. Dette er en tilladelig løsning, da denne vil være på den sikre side, da profilets<br />
krop i praksis <strong>og</strong>så vil optage en del <strong>af</strong> vridningsmomentet. Det vridende moment kan<br />
sidestilles med to kr<strong>af</strong>tpar således, at situationerne illustreret på figur 8.3 på modstående<br />
side <strong>og</strong> 8.4 på næste side er ækvivalente.<br />
54
8.1. Vridning <strong>Aalborg</strong> Universitet<br />
Figur 8.3. Det vridende moment<br />
som følge <strong>af</strong> den excentriske<br />
lastpåvirkning.<br />
Figur 8.4. Det vridende moment kan omregnes til et<br />
ækvivalent kr<strong>af</strong>tpar.<br />
8.1.1 Normalspænding<br />
Vridningsmomentet opdeles således i to kr<strong>af</strong>tpar H se figur 8.4, hvorefter flangerne<br />
betragtes som bjælker påvirket <strong>af</strong> en enkeltkr<strong>af</strong>t i bjælkens midte. Kr<strong>af</strong>tens størrelse<br />
beregnes i formel 8.3. Bjælkerne betragtes som værende simpelt understøttet i den ene<br />
ende <strong>og</strong> fast indspændt i den anden ende. Dette stemmer overens med det statiske system<br />
for det pågældende element illustreret på figur 8.2 på modstående side.<br />
H = T h t<br />
= 14,1 kN (8.3)<br />
Der beregnes et inertimoment for én <strong>af</strong> flangerne alene i formel 8.4.<br />
I f = 1<br />
12 t · b3 = 9,55 · 10 7 mm 4 (8.4)<br />
Moment i flangen, når denne betragtes som en bjælke påvirket <strong>af</strong> en enkeltkr<strong>af</strong>t, bestemmes<br />
for x = l 2<br />
<strong>og</strong> x = l i formel 8.5 <strong>og</strong> 8.6.<br />
( ) l<br />
M f = 5 H · l = 16,5 kNm (8.5)<br />
2 32<br />
M f (l) = − 3 H · l = −19,8 kNm (8.6)<br />
16<br />
Det fremgår, at momentet vil være størst ved x = l, som er ved indspændingen. Deformationen<br />
langs bjælkens længdeakse, kaldet hvælvningen, giver udslag i normalspændinger i<br />
bjælken. Disse skal optages i bjælkens flanger <strong>og</strong> bestemmes i formel 8.7.<br />
σ f (l) = M (l)<br />
I f<br />
· b = 31,76 MPa (8.7)<br />
2<br />
55
Gruppe P18<br />
8. Stabilitetsanalyse<br />
Den beregnede værdi svarer til normalspændingen som følge <strong>af</strong> det vridende moment i<br />
hvert yderpunkt <strong>af</strong> bjælkens flanger, som illustreret på figur 8.5.<br />
Figur 8.5. Normalspændinger i flangen beregnes i fire punkter, hvorfra den varierer lineært hen<br />
over flangebredden.<br />
8.1.2 Forskydningsspændinger<br />
Dernæst beregnes forskydningsspændinger i bjælken. Disse skal ligeledes optages i bjælkens<br />
flanger. Forskydningskr<strong>af</strong>ten V f er lig den halve kr<strong>af</strong>tpåvirkning H. Denne beregnes ved<br />
formel 8.8.<br />
V f = H 2<br />
= 7 kN (8.8)<br />
Forskydningsspændingen optaget i flangerne beregnes nu anal<strong>og</strong>t med alment forekommende<br />
forskydningsspændinger i bjælkens flanger, udtrykt i formel 8.9.<br />
τ f = V f · S f<br />
I f · t<br />
(8.9)<br />
Heri indgår det statiske moment S f . Denne varierer langs flangen <strong>og</strong> er givet ved udtrykket<br />
i 8.10.<br />
S f (x) = Areal · Afstand fra midtpunkt <strong>af</strong> profil = t · x (a) (8.10)<br />
( h<br />
a =<br />
2 · t )<br />
2<br />
56
8.1. Vridning <strong>Aalborg</strong> Universitet<br />
Figur 8.6. Det statiske moment for flangerne varierer lineært med stedfunktionen x.<br />
Hvor x er en stedparameter, løbende fra flangens yderste punkt, x = 0 <strong>og</strong> til flangens<br />
midtpunkt x = b 2<br />
, som illustreret på figur 8.6. Forskydningsspændingerne i flangerne kan<br />
dermed beregnes ved udtrykket givet i 8.9. Det fremgår <strong>af</strong> det statiske moment, at denne<br />
er lig nul ved flangeenderne <strong>og</strong> størst ved flangens midte. Det samme vil gøre sig gældende<br />
for forskydningsspændingerne, <strong>og</strong> den højeste værdi beregnes her i flangens midte.<br />
( ) b<br />
τ f = 3 MPa (8.11)<br />
2<br />
Dermed er spændingerne som følge <strong>af</strong> vridningen bestemt. Den samlede virkning <strong>af</strong> denne<br />
er illustreret samlet i figur 8.7<br />
Figur 8.7. Spændinger optaget som følge <strong>af</strong> det vridende moment.<br />
57
Gruppe P18<br />
8. Stabilitetsanalyse<br />
8.1.3 Deformationer<br />
Slutteligt beregnes vinkeldrejningen, ϕ <strong>og</strong> der<strong>af</strong> den følgende vandrette udbøjning, z. Disse<br />
beregnes <strong>af</strong> formel 8.12 <strong>og</strong> 8.13 i midten <strong>af</strong> bjælken <strong>og</strong> er illustreret på figur 8.8.<br />
ϕ =<br />
T · l3<br />
= 0,023°<br />
48 · E · I w<br />
(8.12)<br />
z =<br />
H · l3<br />
= 6,2 mm<br />
48 · E · I f<br />
(8.13)<br />
Figur 8.8. Deformationer i bjælkeelementet illustreret.<br />
Dermed er spændinger <strong>og</strong> deformationer som følge <strong>af</strong> det påførte vridningsmoment bestemt.<br />
Spændingerne medregnes i den samlede bæreevneeftervisning for det pågældende element<br />
i <strong>af</strong>snit 7.3 på side 49.<br />
8.2 Kipning<br />
Kipning er et instabilitetsfænomen, som bevirker, at specielt høje <strong>og</strong> slanke bjælketværsnit<br />
kan udbøje om den vertikale akse. I det følgende bestemmes først, hvorvidt en<br />
kipningsanalyse er nødvendig. Såfremt dette er tilfældet, bestemmes den kritiske kiplast.<br />
Denne er defineret som den last, der præcist får bjælken til at kippe.<br />
Som det er gældende for vridning, kan bjælker kippe på to måder. De to virkemåder<br />
benævnes bunden <strong>og</strong> fri kipning. Som navnene antyder, er fri kipning karakteriseret<br />
ved, at bjælker kan kippe frit uden at være fastholdt <strong>af</strong> andet end understøtninger ved<br />
bjælkeenderne. Bunden kipning optræder modsat, når bjælker er fastholdt, typisk ved<br />
overflangen i form <strong>af</strong> etagedæk eller tagkonstruktioner. Begge kipningstyper er illustreret<br />
58
8.2. Kipning <strong>Aalborg</strong> Universitet<br />
på figur 8.9 <strong>og</strong> 8.10. I det følgende regnes der på fri kipning, da der for beregningsmodellerne<br />
for projektet ikke er indført <strong>af</strong>stivende etageadskillelser <strong>og</strong> tagdæk. I praksis vil der d<strong>og</strong><br />
være tale om en kombination <strong>af</strong> de to effekter, da etageadskillelser <strong>og</strong> tagdæk vil <strong>af</strong>stive<br />
<strong>og</strong> dermed støtte bjælker om længdeaksen. Dermed vil den pågældende bjælke i praksis<br />
have en højere bæreevne, end hvad der beregnes her.<br />
Figur 8.9. Bunden kipning illustreret med rotationscenter<br />
i øverste flange.<br />
Figur 8.10. Fri kipning illustreret<br />
med rotationscenter<br />
beliggende udenfor<br />
tværsnittet.<br />
Der tages udgangspunkt i bjælken illustreret på figur 7.3 på side 49. Tværsnitskonstanter<br />
er givet i <strong>af</strong>snit 7.3 på side 49. Bjælken er påvirket <strong>af</strong> en linjelast q <strong>og</strong> understøttet med et<br />
g<strong>af</strong>felleje i den ene ende, samt fast indspændt i den anden ende. Der er ligeledes påført et<br />
bøjende moment om y-aksen ved indspændingen. Kr<strong>af</strong>ten antages at virke i oversiden <strong>af</strong><br />
flangen. Understøtningerne angiver randbetingelserne. Disse angiver, at vinkeldrejningen<br />
<strong>og</strong> dermed kipningen ved hver bjælkeende skal være lig nul.<br />
For at bestemme om en kipningsanalyse er nødvendig, kan formel 8.14 anvendes.<br />
[Bent Bonnerup, 2009]<br />
Hvor:<br />
l · h t<br />
b · t < 0,12 E f y<br />
(8.14)<br />
l<br />
h t<br />
b<br />
t<br />
E<br />
f y<br />
Bjælkens længde [mm]<br />
Tværsnittets højde fra midt flange til midt flange [mm]<br />
Flangebredde [mm]<br />
Flangetykkelse [mm]<br />
Elasticitetsmodul [MPa]<br />
Karakteristisk flydespænding [MPa]<br />
59
Gruppe P18<br />
8. Stabilitetsanalyse<br />
Disse kontrolleres ved indsættelse <strong>af</strong> værdier:<br />
7,5 m · 392 mm<br />
000 MPa<br />
= 326 < 0,12210 = 95<br />
307 mm · 40 mm 345 MPa<br />
Det fremgår her<strong>af</strong>, at det er nødvendigt at foretage en kipningsanalyse.<br />
Det er ligeledes muligt, at undersøge behovet for kipningsanalyse ved at anvende følgende<br />
udtryk; λ ≤ 0,4, hvor λ er det relative slankhedsforhold. Som det fremgår i senere<br />
beregninger, er denne ej heller overholdt. [Bent Bonnerup, 2009]<br />
8.2.1 Kipningsbæreevne bestemt ved arbejdsligningen<br />
Kipningsbæreevnen bestemmes ved at bestemme en kritisk last for kipning ved hjælp <strong>af</strong><br />
arbejdsligningen givet i formel 8.15. Lasterne påført bjælken udfører et ydre arbejde, <strong>og</strong><br />
de resulterende tøjninger i bjælken udfører et indre arbejde. Det indre arbejde sættes lig<br />
det ydre, <strong>og</strong> den kritiske last kan isoleres.<br />
A ydre = A indre (8.15)<br />
I begge led indgår vinkeldrejningen. Denne er ikke på forhånd kendt, <strong>og</strong> der ønskes<br />
bestemt et udtryk, som beskriver vinkeldrejningens forløb langs bjælkeaksen. Her gælder<br />
randbetingelserne, at vinkeldrejningen i enderne skal være lig nul. Til dette anvendes en<br />
sinusfunktion. Dette er en tilnærmelse <strong>af</strong> virkeligheden, men fejlene dette vil medføre,<br />
antages som værende acceptable.<br />
( x<br />
)<br />
ϕ = ϕ 0 · sin<br />
l π (8.16)<br />
Det fremgår, at funktionen givet i formel 8.16 overholder kravene, da funktionen vil være<br />
lig nul ved x = 0 <strong>og</strong> x = l. Dermed kan udtrykkene for det indre <strong>og</strong> det ydre arbejde<br />
opstilles. Disse opstilles i et kombineret udtryk <strong>af</strong> formel 8.17:<br />
∫ l<br />
0<br />
( M 2 · ϕ 2<br />
E · I z<br />
+ z · q · ϕ 2 )<br />
dx =<br />
∫ l<br />
0<br />
(<br />
C 1<br />
( d 2 ϕ<br />
dx 2 ) 2<br />
+ C<br />
( dϕ<br />
dx<br />
) 2<br />
)<br />
Her er tværsnitskonstanterne C <strong>og</strong> C 1 defineret i formel 8.18 <strong>og</strong> 8.19.<br />
dx (8.17)<br />
C = G I v (8.18)<br />
C 1 = E I w (8.19)<br />
Momentforløbet i bjælken bestemmes <strong>af</strong> formel 8.20. Dette er et kombineret udtryk<br />
indeholdende momentet fra den jævnt fordelte linjelast samt moment i indspændingen.<br />
M = 1 8 q · x (3l − 4x) + M x<br />
0<br />
l<br />
(8.20)<br />
Da det antages, at kræfterne angriber i overflangen, indsættes z = h 2<br />
<strong>og</strong> momentudtrykket,<br />
givet i formel 8.20, i venstre side <strong>af</strong> formel 8.17. Dermed fremkommer integralet givet i<br />
formel 8.21.<br />
60<br />
∫ l<br />
2 2<br />
E · I z<br />
0<br />
M 2 · ϕ 2 + h 2 q · ϕ2 · dx (8.21)
8.2. Kipning <strong>Aalborg</strong> Universitet<br />
Sættes formel 8.21 <strong>og</strong> højre side <strong>af</strong> formel 8.17 lig hinanden, kan lasten q isoleres. Denne<br />
last kaldes den kritiske last q cr . Resultatet <strong>af</strong> denne er som følger:<br />
q cr = 960,6 kN/m<br />
Denne omregnes til et kritisk moment i formel 8.22.<br />
M cr = 1 8 q cr · l 2 = 6754 kNm (8.22)<br />
Dernæst bestemmes en række faktorer, som alle influerer på kipningsbæreevnen. Det<br />
relative slankhedsforhold beregnes i formel 8.23.<br />
√<br />
W pl f y<br />
λ = = 0,637 (8.23)<br />
M cr<br />
Det fremgår <strong>af</strong> formel 8.23, at det føromtalte forhold λ ≤ 0,4 ikke er overholdt,<br />
<strong>og</strong> dermed bekræftes det igen, at det er nødvendigt at udføre en kipningsanalyse.<br />
Imperfektionsfaktoren fastsættes til α = 0,21 da der vælges et valset profil, hvor<br />
h/b ≤ 2. Med det relative slankhedsforhold <strong>og</strong> imperfektionsfaktoren kan der beregnes<br />
en søjlereduktionsfaktor.<br />
ϕ =0,5 ( 1 + α (λ − 0,2) + λ 2) = 0,749 (8.24)<br />
Slutteligt beregnes kipningsreduktionsfaktoren.<br />
1<br />
χ LT =<br />
ϕ + √ = 0,875 (8.25)<br />
ϕ 2 − λ2 Partialkoefficienten sættes til γ M1 = 1,20, da der regnes på kipning i tværsnittet.<br />
Kipningsbæreevnen kan da beregnes <strong>af</strong> formel 8.26.<br />
M b,Rd = χ LT · W pl<br />
f y<br />
γ M1<br />
(8.26)<br />
Her benyttes det plastiske modstandsmoment W pl hvorved bjælkens bæreevne udnyttes<br />
plastisk. Ved indsættelse <strong>af</strong> de beregnede værdier findes kipningsbæreevnen da i formel<br />
8.27.<br />
M b,Rd = 1998 kNm (8.27)<br />
Det resulterende moment <strong>af</strong> den påførte linjelast q udregnes jf. formel 8.28, <strong>og</strong> denne<br />
sammenholdes med kipningsbæreevnen beregnet i formel 8.27.<br />
M Ed = 1 8 q l2 = 439,6 kNm (8.28)<br />
M Ed ≤ M b,Rd<br />
439,6 kNm ≤ 1998 kNm (8.29)<br />
Som det fremgår <strong>af</strong> slutresultatet i formel 8.29, overskrider det resulterende moment<br />
i bjælken ikke det tilladte moment med hensyn til kipning, <strong>og</strong> bjælken er dermed<br />
dimensioneret for kipning.<br />
Belastningen giver en udnyttelsesgrad på<br />
439,6 kNm<br />
1998 kNm = 0,22 i forhold til kipning. 61
Gruppe P18<br />
8. Stabilitetsanalyse<br />
8.2.2 Generel løsning <strong>af</strong> kipningsbæreevne<br />
Kipningsbæreevnen kan ligeledes bestemmes ved en generel løsning, hvor tabelværker<br />
indeholdende flere tilfælde anvendes. Den kritiske last, Eulerlasten, bestemmes for bjælker<br />
påvirket <strong>af</strong> en linjelast ved udtrykket i formel 8.30.<br />
q cr · l 2 = m 4<br />
E I z<br />
l 2 h t (8.30)<br />
Værdien for m 4 findes ved tabelopslag. Denne <strong>af</strong>hænger <strong>af</strong> lastens angrebspunkt, den<br />
tværsnits<strong>af</strong>hængige konstant kl samt friktionskoefficienten µ. kl bestemmes <strong>af</strong> 8.31.<br />
√<br />
G I v l<br />
kl =<br />
2<br />
(8.31)<br />
E I w<br />
kl = 5 (8.32)<br />
Friktionskoefficienten µ findes ud fra forholdet imellem påvirkninger <strong>af</strong> bjælken, i dette<br />
tilfælde momentpåvirkningen i den ende, hvor bjælken er indspændt, <strong>og</strong> linjelasten.<br />
µ = M y<br />
p · l 2<br />
µ = 0, 5 (8.33)<br />
Det er tidligere i <strong>af</strong>snittet bestemt, at linjelasten angriber i toppen <strong>af</strong> bjælker. Dermed kan<br />
m 4 bestemmes ved tabelopslag. Denne findes til m 4 = 119, 35. I tabelværket findes kun<br />
værdier for kl = 4 <strong>og</strong> kl = 6, der interpoleres derfor imellem disse, for at finde m 4 ved<br />
kl = 5. Dermed kan den kritiske last bestemmes <strong>af</strong> udtrykket i 8.30 i 8.34 ved at dividere<br />
udtrykket med l 2 .<br />
q cr = 807,4 kN/m (8.34)<br />
Ud fra denne beregnede kritiske linjelast, kan kipningsbæreevneeftervisningen bestemmes<br />
ud fra samme proces som i <strong>af</strong>snit 8.2.1 på side 60 efter formel 8.22. Dette resulterer<br />
439,6 kNm<br />
i en udnyttelsesgrad på<br />
1941 kNm<br />
= 0, 23 ved anvendelse <strong>af</strong> den generelle metode for<br />
bestemmelse <strong>af</strong> kipningsbæreevne. [Bent Bonnerup, 2009]<br />
8.2.3 Kipningsbæreevne ved Abaqus<br />
Kipningsbæreevnen for en bjælke kan <strong>og</strong>så løses ved anvendelse <strong>af</strong> computerpr<strong>og</strong>rammer.<br />
Der er udført en kipningsbæreevneanalyse for bjælkeelementet, omtalt i dette <strong>af</strong>snit, i<br />
pr<strong>og</strong>rammet Abaqus. Pr<strong>og</strong>rammet regner efter Finite Element-metoden <strong>og</strong> kan lave en<br />
meget præcis beregning på problemet. I praksis løses et egenværdiproblem for bjælken,<br />
<strong>og</strong> resultatet bliver en faktor, som den, i pr<strong>og</strong>rammet påførte last, kan multipliceres med,<br />
hvorved den kritiske last fremkommer. Løsningsformen er givet i formel 8.35.<br />
(K + λ cr K σ ) U = 0 (8.35)<br />
62
8.2. Kipning <strong>Aalborg</strong> Universitet<br />
Hvor:<br />
K<br />
λ cr<br />
K σ<br />
U<br />
Stivhedsmatrix<br />
Egenværdi, lastmultiplikationsfaktor<br />
Geometrisk stivhedsmatrix<br />
Egenvektor, udbøjningen <strong>af</strong> elementet<br />
Løsningen svarer til en øvreværdi <strong>af</strong> bæreevnen. Ved anvendelse <strong>af</strong> pr<strong>og</strong>rammet, er det<br />
nødvendigt at definere geometri, lastpåvirkning, understøtningsforhold samt virkemåder.<br />
Modsat pr<strong>og</strong>rammer som Robot, er Abaqus ikke udelukkende tilegnet løsning <strong>af</strong> problemer<br />
indenfor byggeri, <strong>og</strong> derfor kan pr<strong>og</strong>rammet anvendes til løsning <strong>af</strong> stort set alle problemer.<br />
Det betyder <strong>og</strong>så, at pr<strong>og</strong>rammet er sværere at anvende, da det kan være problematisk at<br />
lave en helt præcis model.<br />
I pr<strong>og</strong>rammet er lastpåvirkningerne fundet i Robot påført elementet, <strong>og</strong> ved løsning<br />
<strong>af</strong> egenværdiproblemet beregnes lastmultiplikationsfaktoren til λ cr = 13,8. Kipningens<br />
virkemåde er illustreret på figur 8.11.<br />
Figur 8.11. Dramatiseret udbøjning som følge <strong>af</strong> kipningen illustreret fra Abaqus. Farverne<br />
repræsenterer udbøjningen, hvor rød farve indikerer størst udbøjning.<br />
Ved at multiplicere den påførte linjelast q = 62,5 kN/m med λ cr findes den kritiske linjelast<br />
<strong>af</strong> formel 8.36.<br />
q cr = q · λ cr (8.36)<br />
q cr = 62,5 kN/m · 13,8 = 862,8 kN/m<br />
Ud fra den kritiske linjelast kan kipningsbæreevnen igen bestemmes som i <strong>af</strong>snit 8.2.1 på<br />
439,6 kNm<br />
side 60 fra formel 8.22 på side 61. Dette resulterer i en udnyttelsesgrad på<br />
1964 kNm = 0,224.<br />
[Clausen, 2012]<br />
63
Gruppe P18<br />
8. Stabilitetsanalyse<br />
8.2.4 Opsummering<br />
Kipningsbæreevnen for bjælkeelementet er beregnet ved tre metoder. I det følgende vil<br />
resultaterne her<strong>af</strong> blive sammenlignet. Ved metoderne er den kritiske linjelast <strong>og</strong> der<strong>af</strong><br />
kritiske moment beregnet med forskellige tilgange til beregningen. Bæreevneeftervisningen<br />
er herefter udført på samme måde for hver beregningsmetode. Det fremgår <strong>af</strong> tabel 8.1,<br />
at resultaterne <strong>af</strong> de tre anvendte metoder ikke <strong>af</strong>viger nævneværdigt meget fra hinanden.<br />
I teorien burde løsningen i Abaqus være den mest præcise <strong>og</strong> derfor korrekte metode,<br />
efterfulgt <strong>af</strong> løsning ved brug <strong>af</strong> arbejdsligningen. Det fremgår, at den generelle løsning er<br />
den mest konservative løsning, <strong>og</strong> denne kan derfor anvendes, hvormed løsningen vil være<br />
på den sikre side. Det fremgår generelt <strong>af</strong> løsningerne, at kipning ikke indtræffer ved de<br />
påførte laster.<br />
Arbejdsligning Generel løsning Abaqus<br />
M Ed /M b,Rd 0, 220 0, 230 0, 224<br />
Tabel 8.1. Udnyttelsesgrader med hensyn til kipning <strong>af</strong> bjælkeelement ved forskellige beregningsmetoder.<br />
8.3 Foldning<br />
Trykpåvirkning i pladefelter kan resultere i instabilitet i form <strong>af</strong> deformation <strong>af</strong> pladen, <strong>og</strong>så<br />
kaldet udbuling. Ved I- <strong>og</strong> H-profiler kan kroppen <strong>og</strong> flangerne opfattes som pladefelter,<br />
<strong>og</strong> der kan i disse opstå foldning. Fænomenet er illustreret på figur 8.12. For profiler i<br />
tværsnitsklasse 1 - 3 vil foldning typisk ikke være et problem. Der udføres d<strong>og</strong> en analyse<br />
<strong>af</strong> fænomenet her for at eftervise dette.<br />
Figur 8.12. Foldning i pladetyper ved forskellige spændingsforhold illustreret. [Pedersen, 2012]<br />
Foldning sker igennem to stadier. Afhængigt <strong>af</strong> geometrien vil der i profilet ved en vis<br />
trykpåvirkning ske en begyndende foldning. Dermed er bæreevnen i denne del <strong>af</strong> profilet<br />
d<strong>og</strong> ikke udtømt. Efterfølgende kan en overkritisk bæreevne beregnes, hvor spændingerne<br />
omlejres <strong>og</strong> tværsnittet udnyttes da fuldt ud i denne del <strong>af</strong> profilet. Såfremt begyndende<br />
foldning ikke er indtruffet, er den kritiske bæreevne ikke nødvendig.<br />
De maksimale spændinger fundet i Robot for bjælkeelementet findes i tabel 8.2. Der<br />
tages udgangspunkt i bjælkeelementet beskrevet i <strong>af</strong>snit 7.3 på side 49 Både normal- <strong>og</strong><br />
64
8.3. Foldning <strong>Aalborg</strong> Universitet<br />
σ k<br />
ψσ k<br />
σ f<br />
ψσ f<br />
τ k<br />
τ f<br />
169,3 MPa<br />
−154 MPa<br />
235 MPa<br />
−219,5 MPa<br />
34,3 MPa<br />
7,7 MPa<br />
Tabel 8.2. Maksimale spændinger fundet i bjælkeelementet.<br />
forskydningsspændinger bidrager til effekten, <strong>og</strong> begge effekter skal således tages med i<br />
betragtningen. Ved kombinationen <strong>af</strong> flere spændinger i profilet beregnes en samlet effekt<br />
<strong>af</strong> disse ved en interaktionsformel. Indledningsvist ønskes en kritisk last beregnet for både<br />
normal- <strong>og</strong> forskydningspænding. Denne beregnes ved formel 8.37 for normalspændinger<br />
<strong>og</strong> formel 8.38 for forskydningsspændinger.<br />
σ cr = 0,903 k σ E<br />
τ cr = 0,903 k τ E<br />
(<br />
tk<br />
) 2<br />
(8.37)<br />
b k<br />
( ) 2 tk<br />
(8.38)<br />
b k<br />
Heri indgår dels pladegeometriske forhold, elasticitetsmodulet E samt konstanten k. k<br />
bestemmes ud fra pladedelens understøtningsforhold samt spændingsfordelingen. Profilets<br />
krop er simpelt understøttet ved flangerne. Ved bøjning vil en del <strong>af</strong> kroppen optage træk,<br />
<strong>og</strong> dermed bliver zonen, hvori foldning kan forekomme, forholdvis meget mindre. Med disse<br />
forhold kan k bestemmes ved formel 8.39. Flangerne i profilet har en fri kant, <strong>og</strong> er simpelt<br />
understøttet ved den anden. Spændingsfordelinger <strong>og</strong> understøtningsforhold fremgår for<br />
profilets flange <strong>og</strong> krop på figur 8.13 <strong>og</strong> 8.14, hvor en fri kant er illustreret med F, <strong>og</strong> en<br />
simpelt understøttet kant er illustreret med S.<br />
k σ = 7,64 − 6,26 ψ + 10 ψ 2 (8.39)<br />
Faktoren ψ <strong>af</strong>hænger <strong>af</strong> spændingsfordelingen langs pladens bredde, <strong>og</strong> beregnes som<br />
forholdet imellem spændingerne i hhv. toppen <strong>og</strong> bunden <strong>af</strong> profilet. Denne beregnes i<br />
formel 8.40<br />
Figur 8.13. Spændingsforhold i flangen <strong>af</strong><br />
profilet.<br />
Figur 8.14. Spændingsforhold i kroppen <strong>af</strong><br />
profilet.<br />
ψ k = σ k,bund<br />
σ k,top<br />
=<br />
−154 MPa<br />
= −0,909 (8.40)<br />
169,3 MPa<br />
65
Gruppe P18<br />
8. Stabilitetsanalyse<br />
Dermed kan k-faktoren beregnes <strong>og</strong> denne fastsættes i formel 8.41.<br />
k σ = 21,6 (8.41)<br />
For forskydningsspændinger findes k-faktoren ved tabelopslag til k τ = 5,34.<br />
Den kritiske spænding beregnes dermed for normal- <strong>og</strong> forskydningsspændinger i profilets<br />
krop i formel 8.42 <strong>og</strong> 8.43.<br />
σ cr = 6382 MPa (8.42)<br />
τ cr = 1578 MPa (8.43)<br />
Dernæst beregnes det relative slankhedsforhold i formel 8.44 <strong>og</strong> 8.45. Det kan påvises, at<br />
ved højere slankhedsforhold falder spændingen, hvorved begyndende foldning indtræffer.<br />
√<br />
f y<br />
λ σ = = 0,232 (8.44)<br />
σ cr<br />
√<br />
f y<br />
λ τ = √ = 0,355 (8.45)<br />
τ cr 3<br />
Da det relative slankhedsforhold for begge spændinger opfylder forholdet λ ≤ 0,673 for<br />
den relative slankhed <strong>af</strong> pladen, beregnes spændingerne for begyndende foldning <strong>af</strong> formel<br />
8.46 <strong>og</strong> 8.47.<br />
σ b = f y<br />
= 287,5 MPa<br />
γ M<br />
(8.46)<br />
τ b =<br />
f y<br />
√ = 166 MPa<br />
τ cr 3<br />
(8.47)<br />
Slutteligt kombineres spændingerne i kroppen i en interaktionsformel.<br />
( ) σ 2 ( ) τ 2<br />
+ ≤ 1<br />
σ b τ b<br />
0,39 ≤ 1<br />
Dermed er de resulterende spændinger i kroppen <strong>af</strong> profilet ikke nok til at skabe begyndende<br />
foldning i trykzonen, <strong>og</strong> der udføres ikke yderligere beregning med hensyn til foldning.<br />
Beregningerne udføres ikke for profilets flanger, da disse har omtrent den dobbelte materialetykkelse,<br />
<strong>og</strong> dermed er risikoen for foldning forholdsvis meget mindre. [Bent Bonnerup,<br />
2009]<br />
66
Samlinger<br />
9<br />
I dette <strong>af</strong>snit udvælges en samling som detaildimensioneres. Ud fra beregningsmodellen i<br />
Robot er samlingen mellem en bjælke i tagkonstruktionen <strong>og</strong> en ydersøjle udvalgt, se figur<br />
9.1. Bjælken er det <strong>af</strong> spærene, som har den højeste udnyttelsesgrad.<br />
Figur 9.1. Placering <strong>af</strong> samlingen.<br />
Bjælken er designet under gruppen Sekundær Spær, som fortæller at det ikke er et <strong>af</strong><br />
de spær, der går hele vejen til centrum <strong>af</strong> tagkonstruktionen. Til Sekundær Spær er brugt<br />
HE240M-profil. Til søjlen er brugt et HE360M-profil. Relevante data for profilerne fremgår<br />
i tabel 9.1.<br />
Profil h b t d A<br />
HE240M 270 mm 248 mm 32 mm 18 mm 20 ·10 3 mm 2<br />
HE360M 395 mm 308 mm 40 mm 21 mm 31,9 ·10 3 mm 2<br />
Tabel 9.1. Udsnit <strong>af</strong> [Jensen et al., 2009, tabel 6.9].<br />
67
Gruppe P18<br />
9. Samlinger<br />
Figur 9.2. Samlingen illustreret fra siden til venstre <strong>og</strong> fra enden til højre.<br />
Fra Robot er fundet de seks snitkræfter, som er til stede i den ende <strong>af</strong> bjælken, der samles<br />
med ydersøjlen. Kræfterne er angivet i lokale koordinater for bjælken, se tabel 9.2.<br />
Snitkr<strong>af</strong>t<br />
F x<br />
F y<br />
F z<br />
M x<br />
M y<br />
M z<br />
Værdi<br />
−88,70 kN<br />
−0,45 kN<br />
−81,16 kN<br />
−0,01 kNm<br />
262,01 kNm<br />
−0,2 kNm<br />
Tabel 9.2. Snitkræfter i samling efter bjælkens lokale koordinatsystem.<br />
Bjælken har en vinkeldrejning i forhold til vandret med α = 1/25, se figur 9.4. Samlingen<br />
er illustreret på figur 9.2. På figur 9.3 er det globale koordinatsystem for samlingen illustreret,<br />
som bjælkens snitkr<strong>af</strong>ter projiceres over til, se tabel 9.3.<br />
68
<strong>Aalborg</strong> Universitet<br />
Figur 9.3. Koordinatsystem lokal <strong>og</strong> global.<br />
Snitkr<strong>af</strong>t Udregning Værdi<br />
F x cos(α) · F x ′ − sin(α) · F z ′ −117,39 kN<br />
F y F y ’ −0,45 kN<br />
F z sin(α) · F x ′ + cos(α) · F z ′ 25,95 kN<br />
M x cos(α) · M x ′ − sin(α) · M z ′ −0,17 kNm<br />
M y M y ’ 262,01 kNm<br />
M z sin(α) · M x ′ + cos(α) · M z ′ −0,11 kNm<br />
Tabel 9.3. Snitkræfter i samling efter samlingens globale koordinatsystem.<br />
På enden <strong>af</strong> bjælken påsvejses en plade, som gør det muligt at bolte bjælken fast til søjlen.<br />
Bjælkens vinkel gør, at der skal tages højde for bjælkens korrigerede tværsnit, se figur 9.4.<br />
69
Gruppe P18<br />
9. Samlinger<br />
Figur 9.4. Korrigeret tværsnit.<br />
Bjælketværsnittets korrigerede højde <strong>og</strong> flangetykkelse, h’ <strong>og</strong> t’, bestemmes ud fra formel<br />
9.1 <strong>og</strong> 9.2.<br />
h ′ =<br />
h<br />
cos(α) =<br />
270 mm<br />
= 470 mm (9.1)<br />
cos(2,29°)<br />
t ′ =<br />
t<br />
cos(α) =<br />
32 mm<br />
= 56 mm (9.2)<br />
cos(2,29°)<br />
I forbindelse med bestemmelse <strong>af</strong> samlingens bæreevne stilles der krav til boltenes<br />
indbyrdes <strong>af</strong>stand <strong>og</strong> til pladeender [Bent Bonnerup, 2009]. Afstandene, der skal overholdes,<br />
er anført i tabel 9.4. Da der regnes med fuld bæreevne, skal de optimale minimums<strong>af</strong>stande<br />
overholdes. Ved mindre <strong>af</strong>stande skal der ske en reduktion <strong>af</strong> bæreevnen. Det gælder, at<br />
<strong>af</strong>standen ikke må være mindre end de absolutte minimums<strong>af</strong>stande. Afstandene fremgår<br />
ligeledes <strong>af</strong> figur 9.5.<br />
Absolutte minimums<strong>af</strong>stande<br />
Optimale minimums<strong>af</strong>stande<br />
e 1 1,2 d 0 3,0 d 0<br />
p 1 2,2 d 0 3,75 d 0<br />
e 2 1,2 d 0 1,5 d 0<br />
p 2 2,4 d 0 3,0 d 0<br />
Tabel 9.4. Minimale bolte<strong>af</strong>stande.<br />
70
9.1. Dimensionering <strong>af</strong> svejsesamling <strong>Aalborg</strong> Universitet<br />
Figur 9.5. Bolte<strong>af</strong>stande.<br />
9.1 Dimensionering <strong>af</strong> svejsesamling<br />
Svejsesamlingen regnes plastisk. Udregningen tager udgangspunkt i [Bent Bonnerup, 2009,<br />
Kapitel 9].<br />
Stålkvaliteten er S355 efter DS/EN10025-2 ulegeret konstruktionsstål. Der regnes med<br />
normal kontrolklasse, således findes γ M2 = 1,35. Ved plastisk beregning regnes med<br />
en karakteristisk brudstyrke på f u = 470 MPa. Korrelationsfaktoren, β w , findes <strong>af</strong><br />
[Bent Bonnerup, 2009, tabel 9.4] til 0,9. Korrelationsfaktoren øger bæreevnen, da styrken<br />
<strong>af</strong> svejsematerialet kan regnes højere end grundmaterialets, dvs. det materiale profilet <strong>og</strong><br />
pladen er lavet <strong>af</strong>. Den regningsmæssige brudbæreevne, f ud , findes <strong>af</strong> formel 9.3.<br />
f ud =<br />
f u<br />
β w · γ M2<br />
= 386,83 MPa (9.3)<br />
Spændinger i symmetriske kantsømme regnes ved plastisk fordeling. Formel 9.4 bruges til<br />
at finde normalspændingen <strong>og</strong> forskydningsspændingen vinkelret på sømsnittet. Formel 9.5<br />
bruges til at finde forskydningsspændingen parallelt med svejsningens retning. Formel 9.6<br />
bruges til finde spændingen i sømsnittet fra momentet.<br />
σ ⊥ = τ ⊥ =<br />
N<br />
2al √ 2<br />
τ ‖ = V<br />
2al<br />
σ ⊥ = τ ⊥ = ±<br />
4M<br />
2al 2√ 2<br />
(9.4)<br />
(9.5)<br />
(9.6)<br />
Bæreevnen kontrolleres efterfølgende med formel 9.7 [Bent Bonnerup, 2009].<br />
σ eff =<br />
√<br />
σ ⊥ 2 + 3(τ ‖ 2 + τ ⊥ 2 ) ≤<br />
f u<br />
β w · γ M2<br />
(9.7)<br />
71
Gruppe P18<br />
9. Samlinger<br />
Momentet om y-aksen, M y , optages i over- <strong>og</strong> underflangen <strong>af</strong> profilet som normal- <strong>og</strong><br />
forskydningsspænding. Der svejses på både over- <strong>og</strong> undersiden <strong>af</strong> flangerne. Samlingerne<br />
regnes symmetriske, selvom deres orientering ikke helt er den samme. Da sømmene ikke<br />
har samme orientering, regnes der med forskellige vinkler. Det undersøges, hvilken <strong>af</strong> de<br />
to svejsninger der er den svageste.<br />
I henhold til Dansk standard [2007a] betragtes en samling <strong>af</strong> to dele med en vinkel mellem<br />
fladerne på under 60 ◦ , som en stumpsøm med delvis gennemsvejsning. Det antages, at<br />
denne stadig regnes på samme måde, <strong>og</strong> at a-målet stadig findes på samme måde, som når<br />
der regnes almindelige kantsømme.<br />
Om kantsømme for vinkler, der er over 120 ◦ , findes der i Dansk standard [2007a], at<br />
bæreevnen <strong>af</strong> svejsningen skal eftervises ved prøvning. I dette <strong>af</strong>snit regnes samlingen blot.<br />
Eftervisningen medtages ikke.<br />
I dette <strong>af</strong>snit betragtes svejsninger omkring over- <strong>og</strong> underflange samt omkring kroppen,<br />
se figur 9.6<br />
Figur 9.6. Svejsningerne omkring profilet.<br />
Svejsning om over- <strong>og</strong> underflange<br />
Først regnes træk- <strong>og</strong> trykkr<strong>af</strong>ten, som skal optages i flangen i hhv. over- <strong>og</strong> underflangen,<br />
<strong>af</strong> formel 9.8.<br />
N my =<br />
M y 262,01 kNm<br />
h ′ − t ′ = = 632,64 kN (9.8)<br />
414 mm<br />
Denne kr<strong>af</strong>t genererer en spænding i svejsesømmene. Med udgangspunkt i en sømtykkelse<br />
på a = 3 mm regnes spændingsbidraget fra M y . Først regnes med udgangspunkt i<br />
den spidse svejsning på undersiden <strong>af</strong> overflangen. Vinklen mellem de to flader, der<br />
skal svejses sammen, er her β = 55 ◦ . Sømsnittet i dette svejsesøm ligger som en<br />
vinkelhalveringslinje. Det gør, at normalkr<strong>af</strong>ten i flangen optages som hhv. en normalkr<strong>af</strong>t<br />
<strong>og</strong> en forskydningskr<strong>af</strong>t i sømsnittet, se figur 9.7.<br />
72
9.1. Dimensionering <strong>af</strong> svejsesamling <strong>Aalborg</strong> Universitet<br />
Figur 9.7. Snit A - Svejsningen mellem overflangen <strong>og</strong> pladen.<br />
Først regnes normalspændingen i sømsnittet.<br />
( )<br />
−N my · cos β<br />
2<br />
σ N.u =<br />
= −195,73 MPa<br />
2 · a · l<br />
Forskydningsspændingen regnes på samme måde.<br />
( )<br />
−N my · sin β<br />
2<br />
τ N.u =<br />
= −101,73 MPa<br />
2 · a · l<br />
De to spændinger virker i svejsesømmet, som det fremgår <strong>af</strong> figur 9.8.<br />
Figur 9.8. Spændinger i sømsnittet.<br />
73
Gruppe P18<br />
9. Samlinger<br />
Den effektive spænding regnes.<br />
σ eff.u = √ σ N.u 2 + 3τ N.u 2 = 263,35 MPa ≤ f ud = 386,83 MPa (9.9)<br />
På samme måde regnes samme spænding med udgangspunkt i svejsningen på oversiden,<br />
som har en stump vinkel mellem de flader, der skal samles. Forskellen mellem de to<br />
gennemregninger er, at dette sømsnit har en vinkel der er drejet 90 ◦ ift. β.<br />
−N my · cos<br />
σ N.o =<br />
2 · a · l<br />
τ N.o =<br />
(<br />
π−β<br />
2<br />
2<br />
)<br />
(<br />
π−β<br />
)<br />
2<br />
−N my · sin<br />
2<br />
2 · a · l<br />
= −101,73 MPa (9.10)<br />
= −195,73 MPa (9.11)<br />
σ eff.o = √ σ N.o 2 + 3τ N.o 2 = 353,95 MPa ≤ f ud = 386,83 MPa (9.12)<br />
Det fremgår, at undersiden har den laveste bæreevne, når de to snit er symmetriske. Der<br />
regnes derfor med undersidens bæreevne for at lette beregningerne. Denne løsning er på<br />
den sikre side.<br />
Svejsning for enderne <strong>af</strong> overflangen<br />
Til at optage momentet om z-aksen, M z , svejses der i begge ender <strong>af</strong> overflangen. Den<br />
projekterede flangetykkelse er t ′ =56 mm. Momentet omskrives til en normalkr<strong>af</strong>t i de to<br />
svejsninger.<br />
N mz = M z<br />
b<br />
= −0,43 kN (9.13)<br />
Denne kr<strong>af</strong>t virker delvist vinkelret på sømsnittet som en normalkr<strong>af</strong>t, <strong>og</strong> delvist parallelt<br />
med sømsnittet som en forskydningskr<strong>af</strong>t, se figur 9.9.<br />
Figur 9.9. Snit B - Svejsningen for enden <strong>af</strong> overflangen <strong>og</strong> pladen.<br />
Spændingerne regnes via formel 9.4.<br />
74<br />
σ mz =<br />
N mz √2 = −0,212 MPa (9.14)<br />
a · l ·
9.2. Dimensionering <strong>af</strong> boltesamling <strong>Aalborg</strong> Universitet<br />
τ mz =<br />
N mz √2 = −0,212 MPa (9.15)<br />
a · l ·<br />
Styrken <strong>af</strong> svejsesømmet bliver iht. formel 9.7.<br />
σ eff.mz = √ σ mz 2 + 3τ mz 2 = 0,43 MPa ≤ f ud = 386,83 MPa (9.16)<br />
Som det fremgår, har disse svejsesøm meget større bæreevne. Det antages, at de uden<br />
beregning <strong>og</strong>så kan optage M x <strong>og</strong> F y , som er <strong>af</strong> omtrent samme størrelse som M z .<br />
Svejsning om kroppen<br />
Det undersøges nu om kroppen kan optage F x <strong>og</strong> F y . I denne beregning bliver længden <strong>af</strong><br />
svejsningen profilets indre højde, h i = 358 mm.<br />
Forskydningsspændingen, F z , virker parallelt med svejsningen.<br />
Den parallelle forskydningsspænding findes <strong>af</strong> formel 9.5.<br />
τ F z =<br />
F z<br />
2 · a · h i<br />
= 9,05 MPa (9.17)<br />
Spændingen fra normalkr<strong>af</strong>ten findes på samme vis som ved flangerne <strong>af</strong> formel 9.4.<br />
F z<br />
σ N = √2 = −28,95 MPa<br />
2 · a · h i ·<br />
(9.18)<br />
F z<br />
τ F z = √2 = −28,95 MPa<br />
2 · a · h i ·<br />
(9.19)<br />
Bæreevnen kontrolleres igen <strong>af</strong> formel 9.7.<br />
σ eff.krop = √ σ N 2 + 3(τ F z 2 + τ N 2 ) = 69,22 MPa ≤ 386,83 MPa (9.20)<br />
Da alle effektive spændinger er under den regningsmæssige brudspænding, er samlingens<br />
bæreevne nu eftervist ved beregning. Det gælder, som tidligere skrevet, at svejsningen i<br />
den stumpe vinkel ved flangerne iht. Dansk standard [2007a] skal eftervises ved forsøg.<br />
Da bæreevnen <strong>af</strong> svejsningen i enderne <strong>af</strong> overflangen <strong>og</strong> på siden <strong>af</strong> kroppen er langt<br />
fra udtømt, kan det overvejes, om disse svejsninger skal fjernes, <strong>og</strong> kræfterne skal fordeles<br />
anderledes. I dette <strong>af</strong>snit <strong>af</strong>sluttes beregningen her, da svejsningen holder.<br />
9.2 Dimensionering <strong>af</strong> boltesamling<br />
I dette <strong>af</strong>snit dimensioneres boltesamlingen, som fremgår <strong>af</strong> figur 9.2. Der dimensioneres<br />
for snitkræfterne fra tabel 9.3. Samlingen dimensioneres efter en plastisk fordeling <strong>af</strong><br />
snitkræfterne. Som det fremgår <strong>af</strong> figur 9.2, er der placeret seks bolte i samlingen, hvor<strong>af</strong><br />
fire er placeret ved den øverste flange <strong>og</strong> to ved nederste flange. I tabel 9.5 findes relevante<br />
parametre til dimensioneringen <strong>af</strong> boltesamlingen.<br />
75
Gruppe P18<br />
9. Samlinger<br />
Boltedata<br />
Boltediameter d 22 mm<br />
Middeldiameter d m 34,5 mm<br />
Huldiameter d 0 24 mm<br />
Sk<strong>af</strong>teareal A 380 mm 2<br />
Spændingsareal A s 303 mm 2<br />
Brudspænding f ub 800 MPa<br />
Partialkoefficient γ M2 1,35<br />
Pladedata<br />
Højde h p 583 mm<br />
Bredde b p 421 mm<br />
Pladetykkelse t p 20 mm<br />
Flydespænding f y 355 MPa<br />
Brudspænding f u 470 MPa<br />
Partialkoefficient γ M0 1,10<br />
Tabel 9.5. Parametre for bolte [Jensen et al., 2009].<br />
Fordeling <strong>af</strong> snitkræfter<br />
Indledningsvist fordeles de seks snitkræfter ud i de seks bolte. Det antages, at der sker<br />
flydning i trækzonen ved overflangen, som giver anledning til rotation omkring punktet<br />
R, som er beliggende ved trykflangen. Idet <strong>af</strong>standen fra rotationspunktet til boltene<br />
i trækzonen er meget større end <strong>af</strong>standen til boltene i trykzonen, antages det ved en<br />
plastisk fordeling <strong>af</strong> snitkræfterne, at de øverste bolte optager trækkr<strong>af</strong>ten F t <strong>og</strong> de<br />
resterende snitkræfter optages i de nederste bolte. Trækkr<strong>af</strong>ten F t , se figur 9.10, findes<br />
ved momentligevægt om rotationspunktet, R.<br />
Figur 9.10. Figur til bestemmelse <strong>af</strong> trækkr<strong>af</strong>ten F t .<br />
76
9.2. Dimensionering <strong>af</strong> boltesamling <strong>Aalborg</strong> Universitet<br />
Der opstilles momentligevægt omkring rotationspunktet. Der regnes positivt mod uret.<br />
h ′ − t ′<br />
−M y + F x + F t (h ′ − t ′ ) = 0<br />
2<br />
F t isoleres <strong>og</strong> findes ved formel 9.21.<br />
F t = M h<br />
y − F ′ −t ′<br />
x 2<br />
h ′ − t ′ (9.21)<br />
469,8 mm−55,7 mm<br />
262 kNm − 117 kN ·<br />
2<br />
= = 575,5 kN<br />
469,8 mm − 55,7 mm<br />
Boltene i trækzonen skal dermed dimensioneres for en trækkr<strong>af</strong>t på 575,5 kN.<br />
Herefter findes forskydningskr<strong>af</strong>ten, som de nederste bolte skal dimensioneres for.<br />
Forskydningskr<strong>af</strong>ten, F z fordeles ligeligt i de to nederste bolte. Momenterne, M x <strong>og</strong> M z <strong>og</strong><br />
forskydningskr<strong>af</strong>ten, F y er meget små <strong>og</strong> antages ligeledes at blive optaget i de nederste<br />
bolte.<br />
F V,ed = F z<br />
2<br />
25,95 kN<br />
= = 12,98 kN<br />
2<br />
9.2.1 Beregning <strong>af</strong> bæreevner<br />
Med belastningerne kendt for de seks bolte i samlingen, udregnes boltesamlingens bæreevne<br />
<strong>og</strong> det vurderes, hvorvidt bæreevnen er tilstrækkelig. Samlingen består <strong>af</strong> flangeplader <strong>og</strong><br />
bolte, styrken <strong>af</strong> disse beregnes.<br />
Boltenes bæreevne<br />
Da det i en samling som denne udelukkende er boltene, der overfører træk, bestemmes<br />
boltenes trækbæreevne.<br />
Boltenes trækbæreevne er, pga. mulighed for kærvvirkning, normalt mindre for bolte med<br />
skåret gevind end for bolte med rullet gevind. Det antages derfor, at der benyttes rullet<br />
gevind <strong>og</strong> dermed bestemmes boltens trækbæreevne ved formel 9.22 [Bent Bonnerup, 2009].<br />
F t,Rd = 0,9 f ub<br />
A s (9.22)<br />
γ M2<br />
800 MPa<br />
= 0,9 · · 303 mm 2 = 161,6 kN<br />
1,35<br />
I tilfælde <strong>af</strong> bolte med skåret gevind skal værdien beregnet efter formel 9.22 multipliceres<br />
med 0,85 [Bent Bonnerup, 2009].<br />
Trækbæreevnen kan i særlige tilfælde være bestemt <strong>af</strong> gennemlokningsbæreevnen, som<br />
beregnes ved formel 9.23.<br />
f u<br />
F B,Rd = 0,6 π d m t p<br />
(9.23)<br />
γ M2<br />
800 MPa<br />
= 0,6 · π · 34,5 mm · 20 mm · = 452,8 kN<br />
1,35<br />
Da gennemlokningsbæreevnen er væsentlig større end trækbæreevnen, er det dermed<br />
trækbæreevnen, der er dimensionsgivende.<br />
77
Gruppe P18<br />
9. Samlinger<br />
Bæreevne <strong>af</strong> plade<br />
Pladen, som svejses på enden <strong>af</strong> stålprofilet, skal være i stand til at overføre kræfter, <strong>og</strong><br />
derfor bestemmes pladens bæreevne. Pladens bæreevne bestemmes <strong>af</strong> flydemomentet, som<br />
udregnes ved formel 9.24.<br />
Hvor:<br />
f y<br />
M pl = W pl<br />
(9.24)<br />
γ M0<br />
W y,pl Plastisk modstandsmoment [mm 3 ]<br />
f y Flydespændingen for plade [MPa]<br />
γ M0 Partialkoefficient [-]<br />
Det plastiske modstandsmoment bestemmes ved formel 9.25.<br />
W pl = 1 4 b pt p<br />
2<br />
(9.25)<br />
= 1 4 · 421 mm · 20 mm2 = 42100 mm 3<br />
Herefter bestemmes pladens flydemoment ved formel 9.24.<br />
M pl = 42100 mm 3 ·<br />
235 MPa<br />
1,1<br />
= 8,99 kNm<br />
Overførsel <strong>af</strong> laster mellem plade <strong>og</strong> bolte sker ved tryk mellem bolten <strong>og</strong> pladen. Dette tryk<br />
kaldes hulrandstrykket <strong>og</strong> kan føre til store lokale deformationer <strong>af</strong> pladen eller medføre<br />
brud i pladen, enten som udrivning eller som egentlig brud. Da boltene er placeret med de<br />
optimale minimums<strong>af</strong>stande, se tabel 9.4, findes hulrandsbæreevnen ved formel 9.26.<br />
f u<br />
F b,Rd = 2,5 d t p<br />
(9.26)<br />
γ M2<br />
470 MPa<br />
= 2,5 · 22 mm · 20 mm · = 383 kN<br />
1,35<br />
9.2.2 Samlingens trækbæreevne<br />
Samlingens trækbæreevne findes ved at undersøge mulige deformationer <strong>og</strong> bestemme<br />
kræfterne, der skal til for at lave deformationerne. Der kan opstå tre brudmekanismer<br />
i en samling som denne, <strong>og</strong> bæreevnen vil dermed være den mindste trækkr<strong>af</strong>t, der skal til<br />
for at skabe en <strong>af</strong> de tre deformationer.<br />
Flydning i bolte<br />
Først undersøges flydning i boltene, som resulterer i en brudmekanisme, der fremgår <strong>af</strong><br />
figur 9.11. Brudmekanismen opstår, som et resultat <strong>af</strong> at boltene er svagere end pladen,<br />
<strong>og</strong> derfor opstår flydning i boltene, som resulterer i at pladerne trækkes fra hinanden.<br />
78
9.2. Dimensionering <strong>af</strong> boltesamling <strong>Aalborg</strong> Universitet<br />
Figur 9.11. Flydning i bolte [Bent Bonnerup, 2009].<br />
Der er i alt fire bolte, der skal optage trækkr<strong>af</strong>ten, som hver har en trækbæreevne på F t,Rd ,<br />
som er udregnet ved formel 9.22. Det kontrolleres om bæreevnen er større end den påførte<br />
trækkr<strong>af</strong>t F t .<br />
F o1 = 4 · F t,Rd ≥ F t (9.27)<br />
= 4 · 161,6 kN = 646,4 kN ≥ 575,5 kN<br />
Flydning i plade<br />
Den anden brudmekanisme, som er illustreret på figur 9.12, opstår i tilfældet, hvor boltene<br />
er stærkere end pladen, <strong>og</strong> derfor opstår der flydning i pladen, som deformerer, som det<br />
illustreres på figur 9.12.<br />
Figur 9.12. Flydning i plade [Bent Bonnerup, 2009].<br />
Trækbæreevnen for denne brudmekanisme bestemmes ved at benytte arbejdsligningen<br />
79
Gruppe P18<br />
9. Samlinger<br />
[Bent Bonnerup, 2009]. Trækbæreevnen bestemmes ved formel 9.28, hvor pladens<br />
flydemoment, som er bestemt tidligere, indgår. Afstanden, a 1 , som fremgår <strong>af</strong> figur 9.12,<br />
er 38 mm. Det kontrolleres om bæreevnen er større end den påførte trækkr<strong>af</strong>t F t .<br />
F o2 = 4 · M pl<br />
1<br />
a 1<br />
≥ F t<br />
= 4 · 8,99 kNm<br />
1<br />
= 1399 kN ≥ 575,5 kN<br />
38 mm<br />
Trykkr<strong>af</strong>ten, F c bestemmes ved momentligevægt omkring det ene flydeled. Afstanden, a 2 ,<br />
som fremgår <strong>af</strong> figur 9.12, er 72 mm.<br />
F c = M pl<br />
a 2<br />
= 188,7 kN<br />
For at flydemekanismen kan udvikles, skal boltene kunne overføre kr<strong>af</strong>ten, F.<br />
F = F o2 + 2F c = 1776,3 kN ≥ 646,4 kN (9.28)<br />
Det fremgår, at kr<strong>af</strong>ten, F er meget større end boltenes trækbæreevne udregnet ved formel<br />
9.27 <strong>og</strong> denne flydemekanisme kan derfor ikke udvikles, uden at der <strong>og</strong>så sker flydning i<br />
boltene.<br />
Flydning i bolte <strong>og</strong> plade<br />
Ved den tredje brudmekanisme antages det, at der sker flydning i både flangeplader <strong>og</strong><br />
bolte, som illustreret på figur 9.13. Bestemmelsen <strong>af</strong> δ kan ikke umiddelbart lade sig<br />
gøre, idet arbejdsligning ved brudfiguren på figur 9.13, resulterer i to ubekendte, F t <strong>og</strong><br />
δ. Derfor skønnes δ til værdien <strong>af</strong> den grænseværdi, der svarer til, at der kun er et flydeled<br />
i flangepladerne, som illustreret på figur 9.14.<br />
Figur 9.13. Flydning i bolte <strong>og</strong> plade<br />
[Bent Bonnerup, 2009].<br />
Figur 9.14. Flydning i bolte <strong>og</strong> plade, simplificeret<br />
[Bent Bonnerup, 2009].<br />
Trykbæreevnen for den tredje brudmekanisme findes, som ved brudmekanisme to, ved at<br />
benytte arbejdsligningen for brudfiguren på figur 9.14. Det kontrolleres om bæreevnen er<br />
80
9.2. Dimensionering <strong>af</strong> boltesamling <strong>Aalborg</strong> Universitet<br />
større end den påførte trækkr<strong>af</strong>t F t .<br />
1<br />
a 2<br />
F o3 = 2 · M pl + F o1 ≥ F t<br />
a 1 + a 2 a 1 + a 2<br />
1<br />
= 2 · 8,99 kNm<br />
38 mm + 72 mm + 646,4 kN 72 mm<br />
= 665 kN ≥ 575,5 kN<br />
38 mm + 72 mm<br />
F o1 F o2 F o3 F t<br />
646,4 kN 1399 kN 665 kN 575,5 kN<br />
Tabel 9.6. Sammenligning <strong>af</strong> bæreevner.<br />
Det fremgår <strong>af</strong> tabel 9.6, at den dimensionsgivende brudmekanisme er tilfældet, hvor der<br />
udelukkede opstår flydning i boltene, <strong>og</strong> trækbæreevnen bestemmes derfor til 646,6 kN.<br />
Udnyttelsesgraden ved trækpåvirkning udregnes ved formel 9.29, <strong>og</strong> her<strong>af</strong> bestemmes<br />
udnyttelsesgraden til 89 %.<br />
F t,Rd<br />
F u1<br />
= 0,89 (9.29)<br />
Samlingens forskydningsbæreevne<br />
Når de nederste bolte skal overføre forskydningskr<strong>af</strong>ten, opstår der er tryk mellem plade <strong>og</strong><br />
bolte, som kan resultere i overklipning <strong>af</strong> bolten, hvorfor boltenes overklipningsbæreevne<br />
beregnes. Overklipningsbæreevnen <strong>af</strong>hænger <strong>af</strong>, hvorvidt snittet går gennem boltens sk<strong>af</strong>t<br />
eller gevind, samt gevindtypen. Overklipningsbæreevnen bestemmes ved formel 9.30, idet<br />
det antages, at snittet går gennem boltens sk<strong>af</strong>t. Reduktionsfaktoren, α v er for snit gennem<br />
sk<strong>af</strong>t <strong>og</strong> ved styrkeklasse 8.8 lig 0,6 [Bent Bonnerup, 2009].<br />
F v,Rd = α v A f ub<br />
(9.30)<br />
γ M2<br />
= 0,6 · 380 mm 2 800 MPa · = 135,1 kN<br />
1,35<br />
F v,Rd F b,Rd F v,Ed<br />
135,1 kN 383 kN 12,98 kN<br />
Tabel 9.7. Sammenligning <strong>af</strong> bæreevner.<br />
Forskydningskr<strong>af</strong>ten, F v,Ed pr. bolt må ikke overstige hulrandsbæreevnen, F b,Rd <strong>og</strong><br />
overklipningsbæreevnen, F v,Rd . Det fremgår <strong>af</strong> tabel 9.7, at de to bæreevner er langt større<br />
end forskydningskr<strong>af</strong>ten. Overklipningsbæreevnen er mindre end hulrandsbærevnen, <strong>og</strong> der<br />
vil dermed ske overklipning <strong>af</strong> boltene, før der sker brud i hulranden. Udnyttelsesgraden<br />
ved overklipning bestemmes ved formel 9.31, <strong>og</strong> det fremgår, at udnyttelsesgraden kun er<br />
9,6 %.<br />
F v,Ed<br />
F v,Rd<br />
= 0,096 (9.31)<br />
De nederste bolte er kun udnyttet 9,6 % <strong>og</strong> antagelsen om, at de nederste bolte <strong>og</strong>så kan<br />
optage snitkræfterne M x , M z <strong>og</strong> F y vurderes rimelig, da disse kræfter er meget små.<br />
81
Branddimensionering<br />
10<br />
Dette <strong>af</strong>snit omhandler branddimensionering <strong>af</strong> bygningen, som udføres for at sikre de<br />
bærende konstruktioner imod brand. Der betragtes et scenarie, hvor branden antændes<br />
i køkkenet/kantinen, da det vurderes, at der her er størst sandsynlighed for at opstå en<br />
brand. Dette vurderes på baggrund <strong>af</strong>, at der i køkkenet foregår processer, som danner<br />
meget varme <strong>og</strong> findes en række udstyr, som i tilfælde <strong>af</strong> kortslutning kan påbegynde en<br />
brand.<br />
Kantinen er beliggende i bygningens øverste etage, som det fremgår <strong>af</strong> figur 10.1, hvor<br />
køkkenet <strong>og</strong> kantinen udgør en brandcelle. Brandcellens funktion er at forhindre, at branden<br />
spreder sig indenfor evakueringstiden. Derudover må branden kun i begrænset omfang<br />
sprede sig til nabobygninger eller rum, hvorfor det udvendige brandforløb undersøges, da<br />
disse i tilfælde <strong>af</strong> for høje temperaturer selvantænder, hvilket resulterer i en spredning <strong>af</strong><br />
branden. Brandrummet, som er illustreret på figur 10.1, har to døre som måler 1,8×2,1 m<br />
samt fire vinduer i glasfacaden ud mod terrassen som måler 0,5×1 m. Der er regnet med<br />
en rumhøjde på 4 m, <strong>og</strong> rummet består <strong>af</strong> to indervægge, en glasfacade ud til terrassen<br />
samt gulv <strong>og</strong> tagkonstruktion.<br />
De bærende konstruktioner omkring kantinen henføres til anvendelsesklasse 3 <strong>og</strong> skal<br />
have tilstrækkelig bæreevne i minimum 60 min [Erhvervs <strong>og</strong> byggestyrelsen, 2006].<br />
Brandmodstandsevnen eftervises for den del <strong>af</strong> den bærende konstruktion, som påvirkes<br />
<strong>af</strong> branden. Der regnes for elementet, der er markeret med rød på figur 10.2, som er det<br />
hårdest belastede element i rummet.<br />
Figur 10.1. Kantinens placering i bygningen.<br />
Figur 10.2. Elementet der dimensioneres for.<br />
83
Gruppe P18<br />
10. Branddimensionering<br />
Det udvalgte element er en HE220B-bjælke, som fremgår <strong>af</strong> figur 10.3, hvor profilets<br />
dimensioner <strong>og</strong>så er angivet.<br />
Figur 10.3. HE220B profil.<br />
10.1 Dimensionerende brandscenarie<br />
For at undersøge konstruktionens modstandsdygtighed overfor brand, fastlægges et<br />
dimensionerende brandscenarie. Som tidligere vurderes det mest sandsynligt, at der opstår<br />
brand i køkkenet <strong>og</strong> der opstilles derfor et brandscenarie for dette rum. Brandforløbet<br />
bestemmes ved hhv. nominelt <strong>og</strong> parametrisk brandforløb.<br />
10.2 Dimensionerende brand<br />
I dette <strong>af</strong>snit undersøges omfanget <strong>af</strong> en brand i køkkenet/kantinen ved at bestemme<br />
brandens forløb. En brand består <strong>af</strong> tre faser, som er antændelsesfasen, udviklingsfasen<br />
<strong>og</strong> flammefasen. For det parametriske brandforløb er der derudover en <strong>af</strong>kølingsfase,<br />
hvor temperaturen sænkes igen. Både det nominelle <strong>og</strong> det parametriske brandforløb<br />
karakteriseres som et-zone modeller, som bygger på antagelse om ens temperatur i hele<br />
brandrummet [Bolonius, 2005].<br />
10.2.1 Nominelt brandforløb<br />
Det nominelle brandforløb er fastsat uden hensyntagen til geometriske <strong>og</strong> fysiske parametre<br />
samt indholdet <strong>af</strong> brændbare materialer i rummet hvor branden opstår. Det nominelle<br />
brandforløb er yderst konservativ, men benyttes til at lave en overslagsberegning <strong>og</strong><br />
derudover bygger den på standardbrande, som er bestemt analytisk. Det nominelle<br />
brandforløb bruges i vid udstrækning til standardiseret brandprøvning <strong>af</strong> bærende<br />
konstruktioner. Det antages, at brandlasten stammer fra materialer baseret på cellulose <strong>og</strong><br />
det nominelle brandforløb bestemmes derfor ved formel 10.1.<br />
θ g = 20 + 345 · l<strong>og</strong>(8 · t + 1) (10.1)<br />
84
10.2. Dimensionerende brand <strong>Aalborg</strong> Universitet<br />
Ligeledes kan det udvendige brandforløb, som er temperaturforløbet i de rum, der omgiver<br />
konstruktionen, bestemmes ved formel 10.2. Denne temperatur benyttes til at vurdere<br />
brandens indflydelse på omkringliggende rum. Temperaturudviklingen for de nominelle<br />
brandforløb fremgår <strong>af</strong> figur 10.4.<br />
θ g = 660 ( 1 − 0,687 · e −0,32·t − 0,313 · e −3,8·t) + 20 (10.2)<br />
10.2.2 Parametrisk brandforløb<br />
Det parametriske brandforløb tager udgangspunkt i brandrummets energibalance <strong>og</strong> tager<br />
højde for rummets geometri, åbninger, brændbart materiale <strong>og</strong> tager i modsætning til det<br />
nominelle brandforløb <strong>af</strong>kølingsfasen med.<br />
Det parametriske brandforløb indeholder følgende brandparametre:<br />
- Brandbelastningen, q t<br />
- Åbningsfaktoren, O<br />
- Den termiske inerti, b<br />
Brandbelastningen bestemmes ved formel 10.3 <strong>og</strong> er angivet som den samlede brandlast<br />
relateret til det samlede areal <strong>af</strong> de overflader (inklusiv åbninger), der <strong>af</strong>grænser<br />
brandrummet.<br />
q t = Q p + Q v<br />
A t<br />
(10.3)<br />
Brandbelastningen omfatter både den permanente <strong>og</strong> den variable brandbelastning.<br />
Alle konstruktioner, der bidrager til forbrændingen under brandforløbet, medtages<br />
ved bestemmelsen <strong>af</strong> den permanente brandbelastning. Den variable brandbelastning<br />
bestemmes enten ud fra kendskab til brandrummets faktiske indhold <strong>af</strong> brændbare<br />
materialer eller ud fra statistiske undersøgelser over den variable brandbelastning i<br />
tilsvarende bygningskategorier. Brandbelastningen sættes til 200 MJ/m 2 [Dansk standard,<br />
2011], pga. manglende kendskab til materialer i rummet.<br />
Åbningsfaktoren karakteriserer brandrummets ventilationsforhold. For rum <strong>af</strong> moderat<br />
størrelse (maksimalt 200 m 2 gulvareal <strong>og</strong> maksimalt 4 m rumhøjde) bestemmes åbningsfaktoren<br />
ved formel 10.4.<br />
O = O v + O h (10.4)<br />
Hvor:<br />
O v<br />
O h<br />
De vertikale åbningers indflydelse på åbningsfaktoren<br />
De horisontale åbningers indflydelse på åbningsfaktoren<br />
Der er ingen horisontale åbninger i brandrummet <strong>og</strong> derfor er det alene de vertikale<br />
åbninger, der bidrager til åbningsfaktoren. Bidraget fra de vertikale åbninger udregnes<br />
ved formel 10.5.<br />
√<br />
hv<br />
O v = A v ·<br />
(10.5)<br />
A t<br />
Hvor:<br />
A v Arealet <strong>af</strong> de vertikale åbninger [ m 2]<br />
De vertikale åbningers middelhøjde [m]<br />
h v<br />
A t Arealet <strong>af</strong> de omsluttende konstruktioner [ m 2] 85
Gruppe P18<br />
10. Branddimensionering<br />
Parametrene til bestemmelsen <strong>af</strong> åbningsfaktoren er angivet i tabel 10.1.<br />
A v 9,56 [ m 2]<br />
h v 1,765 [m]<br />
A t 283 [ m 2]<br />
Tabel 10.1. Parametre til bestemmelse <strong>af</strong> åbningsfaktor.<br />
Åbningsfaktoren bliver dermed:<br />
√ 1,675 m<br />
O v = 9,56 m 2 ·<br />
283 m = 0,045 √ m<br />
Den termiske inerti, som er et udtryk for hvor god en konstruktionsdel er til at holde på<br />
varmen, er defineret ved formel 10.6.<br />
b = √ ρcλ (10.6)<br />
For begrænsningsflader, som består <strong>af</strong> flere lag, regnes en vægtet middelværdi <strong>af</strong> den<br />
termiske inerti, som <strong>af</strong>hænger <strong>af</strong>, hvor hurtigt varmen trænger ind i konstruktionen.<br />
Beregningen er kun gældende for de første to lag <strong>af</strong> konstruktionsdelen, med den termiske<br />
inerti b 1 <strong>og</strong> b 2 .<br />
Hvis b 1 b 2 beregnes en varmeindtrængningsdybde s lim ved formel 10.7.<br />
√<br />
tmax λ 1<br />
s lim = ρ 1 (10.7)<br />
c 1<br />
Hvor:<br />
b 1 Termisk inerti <strong>af</strong> lag 1 [J/m 2 s 0,5 K]<br />
b 2 Termisk inerti <strong>af</strong> lag 2 [J/m 2 s 0,5 K]<br />
t d Tidspunktet hvor opvarmningsfasen ophører [s]<br />
λ 1 Varmeledningsevnen for lag 1 [-]<br />
c 1 Den specifikke varmekapacitet for lag 1 [-]<br />
ρ 1 Densiteten <strong>af</strong> lag 1 [-]<br />
s 1 Tykkelsen <strong>af</strong> lag 1 [m]<br />
Varmeindtrængningsdybden [m]<br />
s lim<br />
Hvis s 1 >s lim sættes b=b 1 , da varmen fra branden ikke når ind i lag to, før branden har<br />
nået et toppunkt, <strong>og</strong> dermed er det kun de termiske egenskaber for det første lag, der har<br />
betydning for temperaturudviklingen i brandrummet.<br />
Hvis s 1
10.2. Dimensionerende brand <strong>Aalborg</strong> Universitet<br />
I tabel 10.2 fremgår parametrene til beregning <strong>af</strong> den termiske inerti.<br />
Konstruktionsdel Lag s ρ c λ b<br />
[mm] [kg/m 3 ] [J/kgK] [W/mK] [J/m 2 s 0,5 K]<br />
Indervæg Gips 25 1200 1000 0,15 424<br />
Isolering 95 30 1000 0,1 55<br />
Etageadskillelse Spånplade 22 500 2000 0,15 387<br />
Isolering 95 30 1000 0,1 55<br />
Tag Gips 25 1200 1000 0,15 424<br />
Isolering 95 30 1000 0,1 55<br />
Glasfacade Glas 8 2300 800 0,8 1213<br />
Samlet 602<br />
Tabel 10.2. Bestemmelse <strong>af</strong> termisk inerti.<br />
Det parametriske brandforløb bestemmes ved formel 10.10<br />
345 · l<strong>og</strong> (8 · Γ · t + 1)<br />
θ g = 20 + ( ) 3,5<br />
(10.10)<br />
1 + 0,04 · t<br />
t d<br />
Gamma-faktoren bestemmes ved formel 10.11<br />
Γ =<br />
( O<br />
) 2<br />
b<br />
( ) 2<br />
= 4,7 (10.11)<br />
0,04<br />
1160<br />
t d , som er tidspunktet, hvor opvarmningsfasen ophører bestemmes ved formel 10.12<br />
t d = 7,80 · 10−3 · q t<br />
O<br />
= 34,7 min (10.12)<br />
Værdierne, som benyttes til at bestemme det parametriske temperaturforløb, er angivet i<br />
tabel 10.3.<br />
O 0,045 [-]<br />
b 602 [J/m 2 s 0,5 K]<br />
q t 200 [MJ]<br />
Γ 4,7 [-]<br />
t d 34,7 [min]<br />
Tabel 10.3. Parametre til bestemmelse <strong>af</strong> parametrisk brandforløb.<br />
Det parametriske temperaturforløb er illustreret sammen med det nominelle temperaturforløb<br />
på figur 10.4.<br />
87
Gruppe P18<br />
10. Branddimensionering<br />
Figur 10.4. Det nominelle <strong>og</strong> parametriske brandforløb.<br />
Det fremgår <strong>af</strong> figur 10.4, at temperaturen i rummet stiger ekstremt hurtigt, <strong>og</strong><br />
temperaturen for det udvendige brandforløb kommer allerede efter få minutter op over<br />
400 ◦ C, <strong>og</strong> dermed vil træet i de omkringliggende rum selvantænde, <strong>og</strong> der vil være sket<br />
en spredning <strong>af</strong> branden til de omkringliggende rum. Begge temperaturforløb er bestemt<br />
ved et-zone modeller, som tager udgangspunkt, i at alt materiale brænder til tiden t = 0,<br />
<strong>og</strong> der tages altså ikke højde for, at branden starter ét sted <strong>og</strong> spreder sig i brandrummet.<br />
Dette er medvirkende til, at der sker en meget stor stigning <strong>af</strong> temperaturen i starten, som<br />
ikke er et realistisk billede <strong>af</strong>, hvordan temperaturen reelt udvikler sig ved en brand.<br />
10.3 Kritisk temperatur<br />
Profilet vil på et tidspunkt under en brand opnå en kritisk temperatur, hvor bæreevnen<br />
reduceres <strong>og</strong> der sker brud eller svigt i profilet. Den kritiske temperatur er altså<br />
dimensionsgivende for, om der skal benyttes brandbeskyttelse på stålkonstruktionen. Den<br />
kritiske temperatur bestemmes ved formel 10.13 ud fra udnyttelsesgraden for profilet ved<br />
lastkombinationen for ulykkestilfælde, som er <strong>af</strong>læst i Robot til 0,33.<br />
(<br />
)<br />
1<br />
θ a,cr = 39,19 · ln<br />
0,9674 · µ 3,833 − 1 + 482 (10.13)<br />
0<br />
Hvor:<br />
µ 0 Udnyttelsesgraden for profilet ved ulykkestilfælde<br />
Den kritiske temperatur er beregnet ved formel 10.13 til 649 ◦ C, hvilket betyder, at profilets<br />
bæreevne udtømmes ved denne temperatur. I <strong>af</strong>snit 10.4 undersøges temperaturudviklingen<br />
i stålprofilet <strong>og</strong> på baggrund <strong>af</strong> dette bestemmes det, om der er behov for brandisolering.<br />
Den kritiske temperatur er indtegnet sammen med brandforløbene på figur 10.5.<br />
88
10.4. Temperaturundersøgelse <strong>Aalborg</strong> Universitet<br />
Figur 10.5. Kritisk temperatur indtegnet sammen med temperaturudviklingen for det nominelle<br />
<strong>og</strong> det parametriske brandforløb.<br />
10.4 Temperaturundersøgelse<br />
I dette <strong>af</strong>snit undersøges det, hvorvidt stålprofilet opnår den kritiske temperatur som<br />
følge <strong>af</strong> temperaturudviklingen i det nominelle <strong>og</strong> det parametriske brandforløb. Hvis<br />
det konkluderes, at det uisolerede stålprofil opnår den kritiske temperatur undersøges<br />
temperaturudviklingen i et isoleret stålprofil, hvor der vælges en isoleringsmetode, der<br />
regnes på.<br />
10.4.1 Uisoleret profil<br />
Temperaturudviklingen i det uisolerede stålprofil bestemmes <strong>af</strong> 10.14.<br />
Hvor:<br />
A m<br />
∆θ a,t = k V sh h net ∆t (10.14)<br />
c a ρ a<br />
k sh Korrektionsfaktoren for skyggeeffekten [-]<br />
A m /V Tværsnitsfaktoren for uisolerede stålelementer [1/m]<br />
A m Elementets overfladeareal pr. længdeenhed [m 2 /m]<br />
V Elementets volumen pr. længdeenhed [m 3 /m]<br />
c a Ståls temperatur<strong>af</strong>hængige specifikke varmekapacitet [J/kg·K]<br />
h net Den regningsmæssige værdi <strong>af</strong> nettovarmefluxen pr. arealenhed [W/m 2 ]<br />
∆ t Tidsintervallet [s]<br />
ρ a Ståls densitet [kg/m 3 ]<br />
k sh kan konservativt sættest til 1 idet, det antages, at profilet er helt omgivet <strong>af</strong> flammer.<br />
89
Gruppe P18<br />
10. Branddimensionering<br />
Ståls specifikke varmekapacitet er temperatur<strong>af</strong>hængig <strong>og</strong> kan for forskellige temperaturintervaller<br />
beregnes ved nedenstående formler:<br />
for 20 ◦ C ≤ θ a < 600 ◦ C:<br />
c a (θ a ) = 425 + 7,73 · 10 −1 θ a − 1,69 · 10 −3 θ a 2 + 2,22 · 10 −6 θ a<br />
3<br />
J<br />
kgK<br />
(10.15)<br />
for 600 ◦ C ≤ θ a < 735 ◦ C:<br />
c a (θ a ) = 666 + 13002<br />
738 − θ a<br />
J<br />
kgK<br />
(10.16)<br />
for 735 ◦ C ≤ θ a < 900 ◦ C:<br />
c a (θ a ) = 545 + 17820<br />
θ a − 731<br />
J<br />
kgK<br />
(10.17)<br />
for 900 ◦ C ≤ θ a ≤ 1200 ◦ C:<br />
c a = 650<br />
J<br />
kgK<br />
(10.18)<br />
Hvor:<br />
θ a Ståltemperaturen [ ◦ C]<br />
Den regningsmæssige værdi <strong>af</strong> de brandpåvirkede overfladers nettovarmeflux bestemmes<br />
ved formel 10.19:<br />
Hvor:<br />
h net = h net,c + h net,r (10.19)<br />
h net,c Den konvektive del <strong>af</strong> nettovarmefluxen [W/m 2 ]<br />
h net,r Strålingsdelen <strong>af</strong> nettovarmefluxen [W/m 2 ]<br />
Den konvektive del <strong>af</strong> nettovarmefluxen bestemmes ved formel 10.20.<br />
Hvor:<br />
h net,c = α c (Θ g − Θ m ) (10.20)<br />
Θ m Konstruktionens overfladetemperatur [ ◦ C]<br />
α c Den konvektive varmeovergangskoefficient [W/m 2 K]<br />
Herefter bestemmes strålingsleddet <strong>af</strong> nettovarmefluxen ved formel 10.21.<br />
(<br />
h net,r = Φɛ f ɛ m σ (Θ r + 273) 4 − (Θ m + 273) 4) (10.21)<br />
Hvor:<br />
Φ Konfigurationsfaktoren [-]<br />
ɛ f Brandgassernes emmisionfaktor = 1 [-]<br />
ɛ m Overfladens emmisionfaktor = 0,7 [-]<br />
σ Emissionsfaktoren (Stefan Boltzmanns konstant) 5,67 · 10 −8 [W/m 2 K 4 ]<br />
Θ r Brandgassernes effektive strålingstemperatur [ ◦ C]<br />
90
10.4. Temperaturundersøgelse <strong>Aalborg</strong> Universitet<br />
Parametrene til bestemmelsen <strong>af</strong> temperaturforløbet i det uisolerede temperaturprofil<br />
fremgår <strong>af</strong> tabel 10.4.<br />
k sh 1<br />
A m /V 139,6 1/m<br />
ρ a 7850 kg/m 3<br />
α c 25 W/m 2 K<br />
Φ 1<br />
ɛ f 1<br />
σ 5,67 · 10 −8 W/m 2 K 4<br />
Tabel 10.4. Parametre til bestemmelse <strong>af</strong> temperaturforløb i det uisolerede brandforløb.<br />
Stålets temperaturforløb som følge <strong>af</strong> de to brandforløb, er illustreret på figur 10.6.<br />
Figur 10.6. Ståltemperatur som følge <strong>af</strong> rumtemperatur.<br />
Det fremgår <strong>af</strong> figur 10.6, at ståltemperaturen for begge brandforløb overstiger den kritiske<br />
temperatur indenfor evakueringstiden på 60 min. Allerede efter 10 min er ståltemperaturen,<br />
regnet efter det parametriske brandforløb, overskredet den kritiske temperatur <strong>og</strong> der er<br />
dermed behov for brandisolering. For det nominelle brandforløb overskrides den kritiske<br />
temperatur efter ca. 18 minutter. I tabel 10.5, findes de maksimale ståltemperaturer i<br />
tidsintervallet 0-60 min.<br />
91
Gruppe P18<br />
10. Branddimensionering<br />
Brandforløb Maksimal temperatur [ ◦ C] t [min]<br />
Nominelt brandforløb 940 60<br />
Parametrisk brandforløb 1053 36<br />
Tabel 10.5. Maksimale ståltemperaturer i uisoleret profil.<br />
10.4.2 Isoleret profil<br />
I <strong>af</strong>snit 10.4.1 konkluderes det, at brandisolering er en nødvendighed for at stålprofilet ikke<br />
opnår den kritiske temperatur. I dette <strong>af</strong>snit bestemmes temperaturforløbet i et isoleret<br />
profil ved formel 10.22. Det vælges at isolere med Conlit 150 P [Rockwool, 2012], som er<br />
en periferiisolering med konstant tykkelse, som vist på figur 10.7.<br />
Figur 10.7. Stålprofil isoleret med Conlit 150 P.<br />
∆θ a,t = λ p Ap<br />
V (θ g,t − θ a,t )<br />
(<br />
d p c a ρ a 1 +<br />
ϕ) ∆t −<br />
3<br />
ϕ-faktoren bestemmes ved udtryk 10.23<br />
(e ϕ 10 − 1<br />
)<br />
∆Θ g,t (10.22)<br />
Hvor:<br />
ϕ = c pρ p A p<br />
d p<br />
c a ρ a V<br />
A p /V Tværsnitsfaktoren for isolerede stålelementer [-]<br />
A p Brandisolationens areal pr. længdeenhed [m 2 /m]<br />
c p Brandisolationens temperatur<strong>af</strong>hængige varmekapacitet [J/kgK]<br />
d p Brandisolationens tykkelse [m]<br />
θ a,t Ståltemperaturen til tidspunktet, t [ ◦ C]<br />
θ g,t Rumtemperaturen til tidspunktet, t [ ◦ C]<br />
∆θ g,t Stigningen <strong>af</strong> rumtemperaturen i tidsintervallet ∆t [K]<br />
λ p Isoleringssystemets varmeledningsevne [W/mK]<br />
ρ p Isolationens densitet [kg/m 3 ]<br />
(10.23)<br />
Tværsnitsfaktoren for det isolerede stålprofil bestemmes ved formel 10.24<br />
A p<br />
V = 2(b + h)<br />
tværsnitsareal<br />
(10.24)<br />
Parametrene til bestemmelsen <strong>af</strong> temperaturforløbet i det isolerede stålprofil er angivet i<br />
tabel 10.6.<br />
92
10.4. Temperaturundersøgelse <strong>Aalborg</strong> Universitet<br />
A p /V 72,5 1/m<br />
c p 800 J/kg K<br />
d p 15 mm<br />
λ p 0,035 W/m K<br />
ρ p 150 kg/m 3<br />
ρ a 7850 kg/m 3<br />
Tabel 10.6. Parametre til bestemmelse <strong>af</strong> temperaturforløb i det uisolerede brandforløb.<br />
Temperaturforløbet for det isolerede stålprofil er indtegnet på figur 10.8.<br />
Figur 10.8. Samlet figur hvor temperaturudviklingen for isoleret profil <strong>og</strong>så er optegnet.<br />
Det fremgår <strong>af</strong> figur 10.8, at den kritiske temperatur ikke overskrides for det isolerede profil<br />
i tidsrummet 0-60 min, <strong>og</strong> isoleringen er derfor tilstrækkelig til at sikre profilet i det givne<br />
tidsrum. Tabel 10.7 viser det isolerede profils maksimale temperaturer i tidrummet 0-60<br />
min.<br />
Brandforløb Maksimal temperatur [ ◦ C] t [min]<br />
Nominelt brandforløb 93 60<br />
Parametrisk brandforløb 120 60<br />
Tabel 10.7. Maksimale ståltemperaturer i isoleret profil.<br />
93
Fundering<br />
11<br />
Belastningen fra bygningen bliver overført til jorden igennem 24 søjler. Disse er illustreret<br />
på figur 11.1. For hver <strong>af</strong> disse søjler skal der dimensioneres tilhørende <strong>fundering</strong>.<br />
Funderingen kan udføres via direkte <strong>fundering</strong> eller pæle<strong>fundering</strong>. De to <strong>fundering</strong>styper<br />
har hver deres fordele <strong>og</strong> ulemper, hvilket vil blive beskrevet nærmere i <strong>af</strong>snit 11.1 <strong>og</strong> 11.2.<br />
I Robot er reaktionerne størrelserne for hvert fundament fundet <strong>og</strong> disse kan forefindes<br />
i bilag B.1, hvor de største reaktioner ved værste lastkombination er listet. I tabel 11.1<br />
fremgår, de fire mest belastede <strong>fundering</strong>spunkter.<br />
I<br />
H<br />
G<br />
J<br />
F<br />
T<br />
K<br />
U<br />
S<br />
E<br />
L<br />
V<br />
R<br />
D<br />
M<br />
X<br />
Y<br />
Q<br />
C<br />
N<br />
B<br />
O<br />
P<br />
A<br />
Figur 11.1. Bygningens <strong>fundering</strong>spunkter markeret ved firkanter.<br />
Lastkombination Fundament H x;d [kN] H y;d [kN] V z;d [kN]<br />
Dominerende snelast Q 36 16 1613<br />
Dominerende nyttelast Y -28 35 1433<br />
Dominerende nyttelast R 41 -3 1369<br />
Dominerende nyttelast X -21 48 1328<br />
Tabel 11.1. Værst belastede <strong>fundering</strong>spunkter i bygningen, hvor maksimale værdi er fundet ved<br />
den værste lastkombination i Robot.<br />
95
Gruppe P18<br />
11. Fundering<br />
Det ønskes, at undersøge den optimale <strong>fundering</strong>sløsning, hvilken er <strong>af</strong>hængig <strong>af</strong><br />
jordbundsforholdene. Jordbundsforholdene inden byggeriet påbegyndes fremgår <strong>af</strong> figur<br />
11.2. Det fremgår her<strong>af</strong>, at boreprofilets kote indeks er opgivet i Dansk Normal Nul, hvilket<br />
idag er erstattet <strong>af</strong> Dansk Vertikal Reference 1990. Dette gøres der opmærksom på, da der<br />
for bygningens beliggenhed er en forskel på −0,020 m fra DNN til DVR90 [Kloakviden.dk,<br />
2012]. Under <strong>fundering</strong> regnes der i DNN, <strong>og</strong> det antages, at den relativt lille lokale forskel<br />
er udenbetydning.<br />
DNN - Kote [m]<br />
Muld<br />
Sand<br />
Muld<br />
Sand<br />
Silt<br />
γ = 16,0 kN/m 3<br />
γ = 19,0 kN/m 3<br />
γ = 16,0 kN/m 3<br />
γ = 19,0 kN/m 3<br />
γ = 18,0 kN/m 3<br />
JOF<br />
GVS<br />
+3,3<br />
+2,8<br />
+2,3<br />
+1,8<br />
+1,5<br />
+0,5<br />
Sand<br />
γ = 19,0 kN/m 3<br />
-3,0<br />
Gytje<br />
γ = 18,5 kN/m 3<br />
-10,7<br />
Sand<br />
γ = 19,0 kN/m 3<br />
-17,2<br />
Ler<br />
γ = 18,0 kN/m 3<br />
Figur 11.2. Jordbundsforhold på baggrund <strong>af</strong> boreprofil.<br />
Bygningen konstrueres med kælder, som dimensioneres med en højde på 4,5 m. Grundvandsspejlet<br />
ligger i kote 1,8 <strong>og</strong> det er derfor nødvendigt, at foretage en grundvandssænkning<br />
således udgravningen til kælderen kan påbegyndes. Grundvandet ønskes sænket til<br />
minimum kote −2,2, da fundamentshøjden sættes til 1 m <strong>og</strong> grundvandsspejlet ønskes under<br />
fundamentsunderkant, benævnt FUK. Jordbundsforholdene efter udgravning fremgår<br />
<strong>af</strong> figur 11.3. Udførelsen <strong>af</strong> grundvandssænkningen <strong>og</strong> udgravningen til kælderen behandles<br />
96
<strong>Aalborg</strong> Universitet<br />
i <strong>af</strong>snit 11.3.<br />
DNN - Kote [m]<br />
JOF<br />
GVS<br />
-1,2<br />
-2,2<br />
Sand<br />
γ = 19,0 kN/m 3<br />
-3,0<br />
Gytje<br />
γ = 18,5 kN/m 3<br />
-10,7<br />
Sand<br />
γ = 19,0 kN/m 3<br />
Ler<br />
γ = 18,0 kN/m 3<br />
-17,2<br />
Figur 11.3. Jordbundforhold på baggrund <strong>af</strong> boreprofil efter udgravning.<br />
Jordens spændingstilstand vil ændre sig efter grundvandssænkning samt under udgravning.<br />
Spændingstilstanden både før <strong>og</strong> efter grundvandssænkning <strong>og</strong> udgravning fremgår <strong>af</strong> figur<br />
11.4 <strong>og</strong> 11.5.<br />
97
Gruppe P18<br />
11. Fundering<br />
Figur 11.4. spændingsforhold inden udgravning.<br />
Figur 11.5. Spændingsforhold efter udgravning.<br />
Belastningerne er alle givet som regningsmæssige laster, hvormed bæreevnen for hhv. fundamenterne<br />
fra direkte <strong>fundering</strong> <strong>og</strong> pæle<strong>fundering</strong> <strong>og</strong>så skal bestemmes som regningsmæssig.<br />
Bygningen udføres under Geoteknisk Kategori 2 grundet bygningens specifikationer<br />
[Dansk standard, 2007c]. Følgende bæreevneeftevisninger udføres iht. Eurocode 7 <strong>og</strong> tilhørende<br />
nationalt anneks. De specifikke partialkoefficienter <strong>og</strong> korrelationsfaktorer oplyses<br />
når relevant i <strong>af</strong>snit 11.1 <strong>og</strong> 11.2.<br />
11.1 Direkte <strong>fundering</strong><br />
Det ønskes at undersøge om konstrukionen kan funderes ved direkte <strong>fundering</strong>. Ved direkte<br />
<strong>fundering</strong> overføres belastningen til jorden igennem vandrette fundamentsflader [Niels<br />
Krebs Ovesen, 2009]. Fundamentets egenvægt <strong>og</strong> belastningen fra konstruktionen udgør<br />
den samlet belastning på underliggende jordlag. Der kan anvendes flere former for direkte<br />
<strong>fundering</strong>, herunder stribefundament <strong>og</strong> punktfundament. Da stribefundamenter anvendes<br />
ved <strong>fundering</strong> <strong>af</strong> bærende vægge, anvendes punktfundamenter, idet bygningen er båret <strong>af</strong><br />
enkeltstående søjler, se figur 11.1.<br />
Når fundamentet bliver belastet, vil der opstå deformationer i jorden. Ved lave belastninger<br />
vil der opstå mindre sætninger i jorden. Øges belastningen vil sætningerne blive større indtil<br />
maksimal belastningen opnås, <strong>og</strong> jorden vil bryde, således at jorden skubbes væk under<br />
fundamentet. Denne udvikling er illustreret på figur 11.6.<br />
98
11.1. Direkte <strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
V<br />
R<br />
Figur 11.6. Principiel arbejdskurve for fundamentet [Niels Krebs Ovesen, 2009].<br />
Her indikerer V belastningen fra bygningen <strong>og</strong> fundamentets egenvægt, δ sætningerne <strong>og</strong> R<br />
den maksimale belastning <strong>og</strong>så benævnt brudbæreevnen eller brudgrænsetilstanden. Denne<br />
tilstand vil som oftes først opnås ved sætninger <strong>af</strong> størrelsesordenen 5-10 % <strong>af</strong> fundamentets<br />
bredde. I det følgende indføres en sikkerhed under beregningen <strong>af</strong> brudgrænsetilstanden,<br />
således at brudgrænsetilstanden ikke nås. Kravet om sikkerhed bevirker, at den variable<br />
last ikke overstiger størrelsesordnen halvdelen gange brudgrænsetilstanden for fundamentet<br />
[Niels Krebs Ovesen, 2009]. Partialkoefficienterne for jordparametrene som indgår i<br />
Terzaghi’s bæreevneformel fremgår i tabel 11.2 [Dansk standard, 2007d].<br />
Jordparameter Symbol Partialkoefficient<br />
Friktionsvinkel a γ ϕ ′ 1,2<br />
Effektiv kohæsion γ c ′ 1,2<br />
Udrænet forskydningsstyrke γ cu 1,8<br />
Simpel trykstyrke γ qu 1,8<br />
Rumvægt γ γ 1,0<br />
Tabel 11.2. Partialkoefficienter for jordparametre [Dansk standard, 2007d] a Denne faktor gælder<br />
<strong>og</strong>så for tan ϕ’<br />
I det følgende dimensioneres fundamentet ved søjle Q, som fremgår på figur 11.1. Det er<br />
valgt at dimensionere dette fundament, da der ved denne søjle er den højeste reaktion i<br />
konstruktionen. Da dimensionerne på fundamentet skal bestemmes, er det nødvendigt at<br />
antage en dimension, for at kunne beregne brudbæreevnen, for at kunne kontrollere, ved<br />
anvendelse <strong>af</strong> Terzaghi’s bæreevneformel, om dimensionerne er tilstrækkelige til at undgå<br />
brud. Belastningerne <strong>og</strong> de antagede dimensioner fremgår <strong>af</strong> figur 11.7 <strong>og</strong> <strong>af</strong> tabel 11.3.<br />
99
Gruppe P18<br />
11. Fundering<br />
Input<br />
V 1;d<br />
H b;d<br />
H l;d<br />
d<br />
b<br />
l<br />
Værdi<br />
1613 kN<br />
36 kN<br />
16 kN<br />
1,0 m<br />
2,4 m<br />
2,4 m<br />
Figur 11.7. Punktfundament tilhørende søjle<br />
Q.<br />
Tabel 11.3. Belastninger <strong>og</strong> antagede<br />
dimensioner.<br />
Da egenvægten fra fundamentet skal medtages i den vertikale belastning <strong>af</strong> jorden under<br />
FUK, anvendes formel 11.1 til at beregne den korrekte vertikale belastning. Fundamentet<br />
består <strong>af</strong> beton med en rumvægt på γ beton = 24 kN/m 3 .<br />
V d = (d · b · l · γ beton ) + V 1;d = 1751 kN (11.1)<br />
Jordparametrene fundet <strong>af</strong> <strong>af</strong>snit 5.1 <strong>og</strong> bilag B.4 fremgår med regningsmæssige værdier<br />
<strong>af</strong> tabel 11.4.<br />
Jordparameter Symbol Værdi Regningmæssig værdi<br />
32°<br />
Friktionsvinkel <strong>af</strong> sandet under FUK ϕ 32°<br />
1,2 = 26,7°<br />
Jordens effektive rumvægt under FUK γ ′ 9 kN/m 2 9 kN/m 2<br />
1,0<br />
= 9 kN/m 2<br />
Jordens effektive rumvægt ved siden γ ′ 19 kN/m 2 19 kN/m 2<br />
1,0<br />
= 19 kN/m 2<br />
Tabel 11.4. Regningsmæssige jordparametre.<br />
Den effektive lodrette bæreevne ved FUK beregnes <strong>af</strong> formel 11.2, Terzaghi’s bæreevneformel<br />
for drænet brud [Niels Krebs Ovesen, 2009]. Da der funderes på friktionsjord fastsættes<br />
c ′ = 0 <strong>og</strong> derfor udgår dette led fra Terzaghi’s bæreevneformel.<br />
R ′ d<br />
A ′ = 1 2 · γ′ · b ′ · N γ · s γ · i γ + q ′ · N q · s q · i q · d q + c ′ · N c · s c · i c · d c (11.2)<br />
100
l’ = 2,38m<br />
l = 2,40m<br />
11.1. Direkte <strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
Hvor:<br />
R<br />
d<br />
′ Regningsmæssig effektiv lodret bæreevne ved FUK [kN]<br />
A ′ Effektiv fundamentsareal [ m 2]<br />
b ′ Effektiv fundamentsbredde [m]<br />
γ ′ Effektive rumvægt under FUK [ kN/m 3]<br />
q ′ Effektiv lodret overlejringstryk ved siden <strong>af</strong> FUK [ kN/m 2]<br />
s γ , s q Formfaktorer [−]<br />
i γ , i q Hældningsfaktorer [−]<br />
d q Dybdefaktor [−]<br />
N γ , N q Bæreevnefaktorer [−]<br />
Selvom belastningen fra søjlen bliver ført centralt ned på fundamentets overkant, vil<br />
dette ikke være gældende for FUK. Idet fundamentet har en højde på 1 m <strong>og</strong> belastes <strong>af</strong><br />
horisontalkræfter vil der forekomme excentricitet i FUK, hvilket medfører at belastningen<br />
ikke længere er centralt placeret. I de følgende bestemmes de nødvendige parametre<br />
for at kunne bestemme bæreevnen. Dette gøres ved, at finde momentet i undersiden <strong>af</strong><br />
fundamentet ved formel 11.3 <strong>og</strong> 11.4 for dernæst at kunne beregne excentriciteten ved<br />
formel 11.5 <strong>og</strong> 11.6. De effektive mål kan herefter findes ved formel 11.7, 11.8 <strong>og</strong> 11.9.<br />
Dimensionerne ses på figur 11.8.<br />
M l;d = H l;d · d = 16 kNm (11.3) M b;d = H b;d · d = 36 kNm (11.4)<br />
e l = M l;d<br />
V d<br />
= 0,009 m (11.5) e b = M b;d<br />
V d<br />
= 0,021 m (11.6)<br />
l ′ = l − 2 · e l = 2,38 m (11.7) b ′ = b − 2 · e b = 2,36 m (11.8)<br />
A ′ = b ′ · l ′ = 5,62 m 2 (11.9)<br />
b = 2,40m<br />
b’ = 2,36m<br />
Figur 11.8. Dimensionerne <strong>af</strong> punktfundamentet - Grøn indikerer det effektive areal, hvor<br />
centrum er markeret med sort ; Rød indikerer det oprindelige areal, hvor den røde<br />
prik er centrum.<br />
101
Gruppe P18<br />
11. Fundering<br />
Som det fremgår <strong>af</strong> figur 11.8, udnyttes størstedelen <strong>af</strong> fundamentsarealet, da størrelsen<br />
excentriciteten er negligerbar. Dette fremgår <strong>af</strong> forskydelsen <strong>af</strong> arealets centrum, hvilket<br />
skyldes to horisontale kræfter, som er minimale i forhold til vertikalkr<strong>af</strong>ten.<br />
Formfaktorerne s γ , s q , indføres, da fundamentet ikke er uendelig langt <strong>og</strong> findes ved hhv.<br />
formel 11.10 <strong>og</strong> 11.11.<br />
s γ = 1 − 0,4 · b<br />
l = 0,6 (11.10) s q = 1 + 0,2 · b = 1,2 (11.11)<br />
l<br />
Idet belastningen ikke er lodret, skal hældningsfaktorerne for drænet bæreevne findes.<br />
Dette gøres ved formel 11.13 <strong>og</strong> 11.14, hvor formel 11.12 indgår som et samlet angrebspunkt<br />
for de to horisontale laster.<br />
√<br />
H d = H 2 b;d + H 2 l;d = 39 kN (11.12)<br />
i q =<br />
(<br />
1 − H d<br />
V d<br />
) 2<br />
= 0,96 (11.13) i γ = i q 2 = 0,91 (11.14)<br />
Det effektive lodrette overlejringstryk ved fundamentets sider beregnes i formel 11.15.<br />
q ′ = γ ′ · d = 19 kN/m 2 (11.15)<br />
De dimensionsløse bæreevnefaktorer, der udelukkende <strong>af</strong>hænger <strong>af</strong> jordens friktionsvinkel,<br />
er n<strong>og</strong>le <strong>af</strong> de mest betydende faktorer i formel 11.2. Disse faktorer er blevet tilnærmet<br />
igennem en årrække ud fra både statiske <strong>og</strong> kinematiske tilladelige brudfigurer Niels<br />
Krebs Ovesen [2009] <strong>og</strong> bestemmes <strong>af</strong> formel 11.16 <strong>og</strong> 11.17. Dybdefaktoren bestemmes<br />
via formel 11.18.<br />
N q = e π·tan(ϕ) ·<br />
1 + sin (ϕ)<br />
= 12,8 (11.16)<br />
1 − sin (ϕ)<br />
N γ = 1 4 · ((N q − 1) · cos (ϕ)) 3 2 = 8,5 (11.17)<br />
d q = 1 + 0,35 · d<br />
b<br />
= 1,2 (11.18)<br />
Det er nu muligt at indsætte de fundne værdier i Terzaghi’s bæreevneformel 11.2 for<br />
drænet brud. Herefter kontrolleres det om betingelsen R′ d<br />
A ′<br />
≥ V d<br />
A ′<br />
er overholdt. Såfremt<br />
betingelsen ikke er overholdt, skal der kontrolleres for et større fundamentsareal. Værdierne<br />
for betingelsen bestemmes som den numeriske værdi.<br />
R ′ d<br />
A ′ = 1 2 · γ′ · b ′ · N γ · s γ · i γ + q ′ · N q · s q · i q · d q = 368 kN/m 2<br />
V d<br />
A ′ = 312 kN/m 2<br />
368 kN/m 2 ≥ 312 kN/m 2<br />
102
11.1. Direkte <strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
Endvidere skal det undersøges om glidning indtræffer ved fundamentet. Detter eftervises<br />
ved at følgende betingelse er opfyldt; S d ≥ H d , hvor S d er den regningsmæssige forskydningsmodstand<br />
mellem jorden <strong>og</strong> FUK. Den regningsmæssige forskydningsmodstand<br />
bestemmes <strong>af</strong> formel 11.19.<br />
S d = V d · tan (ϕ) = 881 kN (11.19)<br />
881 kN ≥ 39 kN<br />
Da begge betingelserne er opfyldt, er de antagede dimensioner tilstrækkelige til at<br />
punktfundamentet undgår brudgrænsetilstanden i det øverste sandlag <strong>og</strong> dermed forbliver<br />
stabil. Den forholdsvis store sikkerhed mht. glidning skyldes endnu engang de minimale<br />
horisontale kræfter i forhold til vertikalkr<strong>af</strong>ten.<br />
11.1.1 Gennemlokning<br />
I henhold til Dansk standard [2007c] skal gennemlokning konstrolleres hvis det øverste<br />
bærende jordlag er <strong>af</strong> sand/grus, <strong>og</strong> det fører belastningen ned til svagere jordlag, så<br />
som gytje/ler. Det er således ikke sikkert, at de antagede dimensioner på fundamentet er<br />
tilstrækkelige med hensyn til gennemlokning på trods <strong>af</strong>, at de var tilstrækkelige til at<br />
undgå brud i sandlaget. Det skal derfor <strong>og</strong>så kontrolleres, om de antagede dimensioner<br />
er tilstrækkelige til at undgå brud i de dybereliggende gytjelag. Til dette anvendes en<br />
trykspredning på 1:4, som illustreret på figur 11.9 [Niels Krebs Ovesen, 2009].<br />
Figur 11.9. Gennemlokning til svagere jordlag.<br />
Af figur 11.3 på side 97 fremgår det, at dybden <strong>af</strong> sandlaget under FUK, er 0,8 m hvorefter<br />
laggrænsen til gytje findes. Da den generelle bæreevneformel er opstillet for en brudfigur i<br />
hom<strong>og</strong>en jord, tager den ikke hensyn til lagdelt jord, som findes for denne bygning. Derfor<br />
kontrolleres bæreevnen for udrænet brud for gytjen, hvorved bæreevnen findes <strong>af</strong> formel<br />
11.20.<br />
R ′ d<br />
A ′ = N c · c u;d · s c · i c + q ′ (11.20)<br />
103
Gruppe P18<br />
11. Fundering<br />
Hvor:<br />
s c Formfaktorer [−]<br />
i c Hældningsfaktorer [−]<br />
N c Bæreevnefaktorer = 2 + π [−]<br />
c u;d Regningsmæssig udrænet forskydningsstyrke [ kN/m 2]<br />
Formfaktoren s c bestemmes ved formel 11.21, hvor der er taget hensyn til trykspredningen<br />
på 1:4. z er dybden fra FUK ned til pågældende jordlag.<br />
s c = 1 + 0,2 · b′ + z 2<br />
l ′ + z 2<br />
= 1,20 (11.21)<br />
Den udrænede forskydningsstyrke for gytje findes ved formel 11.22. Der skal <strong>og</strong>så her<br />
tages højde for, at udtrykket skal findes som regningsmæssig værdi. Derfor anvendes<br />
partialkoefficienten for udrænet forskydingsstyrke fra tabel 11.2.<br />
Hvor:<br />
c u;d =<br />
1,2<br />
1 + 0,01 · I p<br />
· c v<br />
γ cu<br />
I p Plasticitetsindeks [%]<br />
c v Vingestyrken [ kN/m 2]<br />
=<br />
73 kN/m2<br />
1,8<br />
= 40 kN/m 2 (11.22)<br />
c v <strong>af</strong>læses <strong>af</strong> bilag B.4 ved kote -4 til 85 kN/m 2 . Da plasticitetsindekset ikke kan <strong>af</strong>læses <strong>af</strong><br />
dette bilag, indsættes en værdi <strong>af</strong> denne, inden for grænserne for gytje 40 − 180% [Jensen<br />
et al., 2009]. Der anvendes I p = 40%. Det vil blive undersøgt, om der opstår brud ved<br />
denne værdi. Det er op til entreprenøren at udføre forsøg på gytjen <strong>og</strong> undersøge om I p<br />
er tilladelig. Hældningsfaktoren bestemmes <strong>af</strong> formel 11.23 <strong>og</strong> q ′ for gytjelaget findes <strong>af</strong><br />
formel 11.24.<br />
(<br />
i c = 0,5 + 0,5 · 1 − H ) 2<br />
d<br />
A ′ = 0,84 (11.23)<br />
· c u;d<br />
q ′ = γ ′ · d = 8,46 kN/m 2 (11.24)<br />
De fundne værdier indsættes i formel 11.20, hvor det kontrolleres om betingelsen R′ d<br />
A ′<br />
overholdes. V d<br />
A ′ omskrives til udtrykket i formel 11.26.<br />
≥ V d<br />
A ′<br />
R ′ d<br />
A ′ = N c · c u;d · s c · i c + q ′ = 218 kN/m 2 (11.25)<br />
V d<br />
(<br />
b ′ + z ) (<br />
2 · l ′ + z = 200 kN/m<br />
2) 2 (11.26)<br />
218 kN/m 2 ≥ 200 kN/m 2<br />
Idet betingelsen er overholdt, er det bevist, at de antagede dimensioner til fundamentet<br />
<strong>og</strong>så er tilstrækkelige til at undgå brudgrænsetilstanden ved gennemlokning.<br />
104
11.1. Direkte <strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
11.1.2 Undersøgelse for sætninger<br />
I forrige <strong>af</strong>snit blev det eftervist, at såfremt punktfundamentet under søjle Q støbes med<br />
dimensionerne 1 × 2,4 × 2,4 m er dette tilstrækkeligt til at undgå brud. Af figur 11.6<br />
fremgår det at fundamentet vil undergå en deformation før brudgrænsen er nået. Disse<br />
deformationer ønskes bestemt, da for store sætningerne kan give udseendesmæssige skader.<br />
Ifølge Dansk standard [2007c] skal anvendelsesgrænsetilstanden undersøges, da det skal<br />
kontrolleres, om der kan forekomme uacceptable sætninger i kohæssionslagene. For normale<br />
konstruktioner skal sætningerne overholde betingelsen δ ≤ 50 mm [Dansk standard, 2007c].<br />
Der ses bort fra tidseffekten under udførelsen, da det antages at udgravningen <strong>og</strong> udførelsen<br />
<strong>af</strong> bygningen skal udføres hurtigst muligt. Da der kun er opgivet et enkelt boreprofil antages<br />
det, at jorden er ens for alle bygningens <strong>fundering</strong>spunkter, <strong>og</strong> det er derfor tilstrækkelig<br />
blot at kontrollere sætningerne for det hårdest belastede punkt, hvilket stadig er under<br />
søjle Q.<br />
For en udførlig beregning <strong>af</strong> fundamentets sætninger opdeles den totale sætning i<br />
tre dele. Initial sætninger opstår så snart fundamentet bliver belastet. I denne første<br />
fase vil sætningsforløbet foregå med konstant volumen. Der vil i denne fase opbygges<br />
et poreovertryk i jorden, dette bortdrænes således sætningsforløbet overgår til anden<br />
fase. Konsolideringssætninger tager kun hensyn til de lodrette spændinger, som jorden<br />
bliver belastet eller <strong>af</strong>lastet med. Forløbet for konsolideringssætningerne er ofte meget<br />
kortvarig. Krybningssætninger opstår efter konsolideringssætningerne er indtruffet, <strong>og</strong><br />
fortsætter i hele konstruktionens levetid. Er belastningen på fundamentet konstant, bliver<br />
krybesætningerne lineært <strong>af</strong>hængige <strong>af</strong> tiden. Krybningen skyldes spændingsomlejringer<br />
mellem kornene [Niels Krebs Ovesen, 2009].<br />
Grundet mangel på data omkring jordens egenskaber, forsimples sætningsberegningerne.<br />
Det er derfor valgt, at anvende den konventionelle metode til beregning <strong>af</strong> konsolideringsætningerne.<br />
Dette er gjort for at give et billede <strong>af</strong> sætningernes størrelse. Ifølge Dansk<br />
standard [2007c] skal beregningen <strong>af</strong> sætninger aldrig anses for nøjagtige, men blot være<br />
vejledende for jordens opførsel, <strong>og</strong> det er derfor besluttet at den forsimplet metode vil være<br />
tilstrækkelig til beregning <strong>af</strong> sætningerne.<br />
Ved inhom<strong>og</strong>ene jordlag kan sætninger i sandet negligeres, da sætninger <strong>af</strong> sandlag<br />
hovedsageligt er forårsaget <strong>af</strong> forskydningsspændinger, der får sandkornene til at skride<br />
<strong>og</strong> rulle på hinanden [Niels Krebs Ovesen, 2009]. Sætningerne bestemmes for de gældende<br />
jordlag, der fremgår <strong>af</strong> figur 11.10 ud fra den konventionelle konsolideringsætnings<br />
beregning.<br />
105
Gruppe P18<br />
11. Fundering<br />
DNN - Kote [m]<br />
-1,2<br />
GVS<br />
-2,2<br />
γ = 18,5 kN/m3<br />
γ = 18,5 kN/m3<br />
γ = 18,5 kN/m3<br />
-3,0<br />
-4,0<br />
-5,0<br />
-6,0<br />
γ = 18,5k N/m3<br />
γ = 18,5 kN/m3<br />
γ = 18,5 kN/m3<br />
-8,0<br />
-9,0<br />
-10,7<br />
Figur 11.10. Laginddeling <strong>af</strong> jordbunden.<br />
Af tabel 11.5 fremgår værdierne <strong>af</strong> de konventionelle konsolideringssætningsberegninger<br />
med en fladelast ved FUK. Nummereringen <strong>af</strong> lagene er gr<strong>af</strong>isk illustreret på figur 11.10 <strong>og</strong><br />
hænger sammen med lag i tabel 11.5. Det samme gælder for dybde fra FUK, lagtykkelse,<br />
lagmidte <strong>og</strong> γ.<br />
Lag Dybde fra FUK Lagtykkelse Lagmidte γ γ ′ σ ′ før<br />
∆σ ′ σ ′ efter<br />
Q ε δ<br />
[m] [m] [m] [kN/m 3 ] [kN/m 3 ] [kN/m 2 ] [kN/m 2 ] [kN/m 2 ] [%] [%] [mm]<br />
1 0,8 1,0 1,3 18,5 8,5 78,9 114,4 193,3 3,90 1,5 15,2<br />
2 1,8 1,0 2,3 18,5 8,5 87,4 70,1 157,5 3,90 1,0 10,0<br />
3 2,8 1,0 3,3 18,5 8,5 95,9 47,7 143,5 3,90 0,7 6,8<br />
4 3,8 2,0 4,8 18,5 8,5 108,5 29,9 138,4 3,90 0,4 8,2<br />
5 5,8 1,0 6,3 18,5 8,5 121,2 20,5 141,7 3,90 0,3 2,6<br />
6 6,8 1,7 7,7 18,5 8,5 132,7 16,4 149,0 3,90 0,2 3,3<br />
Tabel 11.5. Konventionelle konsolideringssætninger.<br />
Total 46,2<br />
Da GVS ligger i samme kote som FUK, vil den effektive rumvægt <strong>af</strong> de pågældende jordlag<br />
blive påvirket <strong>af</strong> vandtrykket, hvilket giver γ ′ = 8,5 kN/m 3 . De effektive spændinger før<br />
udgravningen, grundvandssænkningen <strong>og</strong> belastning σ<br />
før ′ er bestemt ved at beregne de<br />
effektive spændinger, som det er gjort ved figur 11.4 på side 98. Beregningen for lag 1<br />
fremgår <strong>af</strong> formel 11.27.<br />
σ ′ før = ∑ (γ m − γ w ) · d = 78,9 kN/m 2 (11.27)<br />
106
11.1. Direkte <strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
Der vil opstå spændingsændringer i jorden ved udgravningen <strong>og</strong> grundvandssænkningen,<br />
hvilket er illustreret på figur 11.5 på side 98. Der vil ske ændringer igen ved opførelsen <strong>af</strong><br />
konstruktionen <strong>og</strong> fundamentet, hvor jorden vil blive belastet. Denne spændingsændring<br />
under konstrukionsforløbet findes <strong>af</strong> formel 11.28.<br />
σ P = V d<br />
A + γ beton · d − σ ′ bortgravet jord (11.28)<br />
σ P = 304 kN/m 2 + 24 kN/m 3 · 1 m − 59 kN/m 2 = 269 kN/m 2<br />
Spændingsændringer ∆σ ′ i gennem jordlagene er beregnet med en trykspredning på 1:2<br />
Niels Krebs Ovesen [2009] således, at arealet <strong>af</strong> det effektive areal for fundamentet i hvert<br />
jordlag bliver som på figur 11.11.<br />
FUK<br />
Midt lag 4<br />
b = 2,4m<br />
l = 2,4m<br />
l = 7,2m<br />
Midt lag 1<br />
b = 7,2m<br />
b = 3,7m<br />
l = 3,7m<br />
Midt lag 5<br />
Midt lag 2<br />
l = 8,7m<br />
b = 4,7m<br />
l = 4,7m<br />
b = 8,7m<br />
Midt lag 6<br />
Midt lag 3<br />
l = 5,7m<br />
l = 9,73m<br />
b = 5,7m<br />
b = 9,73m<br />
Figur 11.11. Fundamentsarealerne med en trykspredning på 1:2, for hvert beregnet lag.<br />
Bestemmelsen <strong>af</strong> spændingsændringen igennem lagene findes ved formel 11.29, hvor lag 1<br />
bestemmes.<br />
∆σ ′ =<br />
P · b oprindelig · l oprindelig<br />
(b oprindelig + z) · (l oprindelig + z)<br />
(11.29)<br />
∆σ ′ =<br />
269 kN/m 2 · 2,4 m · 2,4 m<br />
= 114 kN/m2<br />
(2,4 m + 1,3 m) · (2,4 m + 1,3 m)<br />
Spændingstilstanden i jorden efter belastningen findes ved at summere σ ′ før + ∆σ′ .<br />
107
Gruppe P18<br />
11. Fundering<br />
Dekadehældningen Q er fundet ved konsolideringsforsøg i <strong>af</strong>snit 5.3 til 3,9 %. Q ligger<br />
normalt mellem 15-50 %, men da rumvægten <strong>af</strong> gytjen <strong>og</strong>så er fundet til 18,5 kN/m 3 ,<br />
hvor den normalt ligger mellem 10-16 kN/m 3 Jensen et al. [2009], antages det, at denne<br />
gytje falder uden for normalen. Dekadehældningen på 3,9 % anvendes igennem de seks<br />
laginddelinger.<br />
Tøjningerne ε for normalkonsoliderede jordarter bestemmes ud fra formel 11.30, hvor der<br />
igen regnes for lag 1.<br />
)<br />
ε = Q · l<strong>og</strong><br />
(1 + ∆σ′<br />
(11.30)<br />
σ ′ før<br />
)<br />
114,4 kN/m2<br />
ε = 3,9 · l<strong>og</strong><br />
(1 +<br />
78,9 kN/m 2 = 1,5 %<br />
De konventionelle konsolideringssætninger bestemmes <strong>af</strong> formel 11.31, hvor H er dybden<br />
<strong>af</strong> hvert enkelt jordlag. Slutteligt adderes samtlige sætninger.<br />
δ = ε · H (11.31)<br />
δ = 1,5 % · 1 m = 15 mm<br />
Summen <strong>af</strong> sætningerne i samtlige jordlag skal, som tidligere skrevet, overholde følgende<br />
betingelse for ikke at overskride anvendelsesgrænsetilstanden; Σδ ≤ 50 mm [Dansk<br />
standard, 2007c]. Som det fremgår <strong>af</strong> tabel 11.5 er betingelsen opfyldt, da det for<br />
totalsætningerne gælder at 46,2 mm ≤ 50 mm.<br />
Da den konventionelle konsolideringsmetode er anvendt til beregning <strong>af</strong> sætningerne,<br />
hvilken er en tilnærmet metode, ønskes det som en ekstra sikkerhed at komme med endnu<br />
et forslag, hvor der bliver udgravet dybere for at kunne opbygge en større sandpude for<br />
at minimere sætningerne. Det er så op til bygherre at vurdere sætningsskaderne kontra de<br />
ekstra omkostninger der vil være ved at udgrave til en dybere sandpude. Der forøges med<br />
en tre meter dybere sandpude, se figur 11.12 <strong>og</strong> tabel 11.6.<br />
108
11.1. Direkte <strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
DNN - Kote [m]<br />
-1,2<br />
GVS<br />
-2,2<br />
1<br />
2<br />
3<br />
4<br />
3<br />
γ = 18,5 kN/m<br />
γ = 18,5 kN/m3<br />
3<br />
γ = 18,5 kN/m<br />
3<br />
γ = 18,5 kN/m<br />
-6,0<br />
-7,0<br />
-8,0<br />
-9,0<br />
-10,7<br />
Figur 11.12. Laginddeling <strong>af</strong> jordbunden efter forøget sandpude.<br />
Lag Dybde fra FUK Lagtykkelse Lagmidte γ γ ′ σ ′ før<br />
∆σ ′ σ ′ efter<br />
Q ε δ<br />
[m] [m] [m] [kN/m 3 ] [kN/m 3 ] [kN/m 2 ] [kN/m 2 ] [kN/m 2 ] [%] [%] [mm]<br />
1 3,8 1,0 4,3 18,5 8,5 104,3 35,6 139,9 3,9 0,5 5,0<br />
2 4,8 1,0 5,3 18,5 8,5 112,8 25,4 138,2 3,9 0,3 3,4<br />
3 5,8 1,0 6,3 18,5 8,5 121,2 18,9 140,1 3,9 0,2 2,4<br />
4 6,8 1,7 7,7 18,5 8,5 132,7 13,4 146,1 3,9 0,2 2,8<br />
Tabel 11.6. Konventionelle konsolideringssætninger efter forøget sandpude.<br />
Total 13,6<br />
Beregningerne i tabel 11.6 er udført efter samme princip som i <strong>af</strong>snit 11.1.2 på<br />
side 105. Eneste nævneværdige ændring er beregningen <strong>af</strong> den spændingsændring, der<br />
vil forekomme, når udgravning <strong>og</strong> grundvandssænkningen påbegyndes. Ved at grave ud til<br />
en sandpude vil der blive gravet ned til kote -6 for herefter at fylde sand på op til kote<br />
−2,2. Beregningen er som følger:<br />
σ p = V d<br />
A + γ beton · d + σ ′ sandpude − σ′ bortgravet jord<br />
σ p = 304 kN/m 2 + 24 kN/m 3 · 1 m + 34 kN/m 2 − 86 kN/m 2 = 276 kN/m 2<br />
Det fremgår nu, at de totale konventionelle konsolideringssætninger fra tabel 11.6 er<br />
væsentligt under grænsen da 13,6 mm ≤ 50 mm. Dette skyldes trykspredningen, hvilket<br />
bevirker at belastningen bliver fordelt til et større areal inden den kommer ned til<br />
gytjen grundet den forøgede sandpude. Det er derfor acceptabelt at arbejde videre<br />
109
Gruppe P18<br />
11. Fundering<br />
med konstruktionen, da den direkte <strong>fundering</strong> både overholder brudgrænsetilstanden <strong>og</strong><br />
anvendelsesgrænsetilstanden.<br />
11.1.3 Fundamentsplan for direkte <strong>fundering</strong><br />
Der er blevet beregnet forskellige dimensionsforslag <strong>af</strong> punktfundamenterne. Dette for<br />
at give bygherre muligheden for at vurdere hvor store sætningerne, der kan accepteres<br />
kontra udgifterne større fundamenter vil medføre. Disse sætninger er bestemt på baggrund<br />
<strong>af</strong> <strong>fundering</strong> på de nuværende jordbundsforhold, således der ikke skal opbygges større<br />
sandpude. Af tabel 11.7 fremgår en række fundamentsstørrelser hvor bredde <strong>og</strong> længde<br />
varierer. Ens for de fem dimensionsforslag er at højden på fundamentet er bestemt til 1 m.<br />
Bredde <strong>og</strong> Jordlag under FUK Gennemlokning Sætninger<br />
V<br />
Længde [m] d<br />
[<br />
A kN/m<br />
2 ] R d<br />
[ ′ A kN/m<br />
2 ] V d<br />
[ ′ A kN/m<br />
2 ] R d<br />
[ ′ A kN/m<br />
2 ] δ [mm] EC7<br />
′<br />
2,2 367 ≤ 368 236 ≤ 212 50,2 ≤ 50,0<br />
2,4 312 ≤ 368 200 ≤ 218 46,2 ≤ 50,0<br />
3,0 207 ≤ 374 133 ≤ 232 38,6 ≤ 50,0<br />
4,0 126 ≤ 389 81 ≤ 243 28,2 ≤ 50,0<br />
6,0 69 ≤ 428 44 ≤ 251 15,4 ≤ 50,0<br />
Tabel 11.7. Varierende dimensioner til punktfundamenterne i yderringen <strong>af</strong> bygningen, med<br />
tilhørende kontrol <strong>af</strong> betingelserne.<br />
Det fremgår <strong>af</strong> ovenstående tabel at minimumsdimensionen til punktfundamentet er 2,4 ×<br />
2,4 m, da et punktfundament med dimensionerne 2,2 × 2,2 m ikke overholder betingelserne.<br />
Det er dermed op til bygherre at vælge hvilke dimensioner der ønskes, da de resterende<br />
fire dimensionsstørrelser overholder betingelserne samt kravet fra Dansk standard [2007c].<br />
For at kunne illustrere placeringen <strong>af</strong> fundamenterne ved anvendelse <strong>af</strong> punktfundamenter<br />
i en fundamentsplan, opstilles en række krav. Dimensionerne <strong>af</strong> punktfundamenterne i<br />
indercirklen dimensioneres ens <strong>og</strong> efter det værst belastede fundament, i dette tilfælde Q.<br />
Punktfundamenterne i ydercirklen dimensioneres ligeledes ens <strong>og</strong> efter det værst belastede<br />
fundament, her fundamentet under søjle C, hvor V z;d = 1038 kN, H b;d = 94 kN <strong>og</strong><br />
H l;d = 1 kN. Værdierne efter bestemmelse <strong>af</strong> punktfundamentet tilhørende søjle C, fremgår<br />
<strong>af</strong> tabel 11.8.<br />
Bredde <strong>og</strong> Jordlag under FUK Gennemlokning Sætninger<br />
[<br />
V<br />
Længde [m] d<br />
A kN/m<br />
2 ] [<br />
R d<br />
′ A kN/m<br />
2 ] [<br />
V d<br />
′ A kN/m<br />
2 ] [<br />
R d<br />
′ A kN/m<br />
2 ] δ [mm] EC7<br />
′<br />
2,0 297 ≤ 348 189 ≤ 191 38,3 ≤ 50,0<br />
Tabel 11.8. Dimensioner til punktfundamenterne i yderringen <strong>af</strong> bygningen, med tilhørende<br />
kontrol <strong>af</strong> betingelserne.<br />
Det er nu muligt at opstille fundamentsplanen for direkte <strong>fundering</strong>. Denne tager<br />
udgangspunkt i dimensionerne 2,4 × 2,4 m til inderringen <strong>og</strong> 2,0 × 2,0 m til yderringen.<br />
Dette fremgår <strong>af</strong> figur 11.13.<br />
110
11.2. Pæle<strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
Figur 11.13. Fundamentsplan for direkte <strong>fundering</strong> <strong>af</strong> bygningen.<br />
11.2 Pæle<strong>fundering</strong><br />
I <strong>af</strong>snit 11.1 blev det bevist, at direkte <strong>fundering</strong> er anvendelig til <strong>fundering</strong> <strong>af</strong><br />
konstruktionen. Det kontrolleres nu om pæle<strong>fundering</strong> vil være et bedre alternativ.<br />
Pæle<strong>fundering</strong> kan foregå ved enten at ramme, presse eller vibrere præfabrikerede pæle<br />
ned i lavereliggende jordlag. Det kan <strong>og</strong>så foregå ved at udstøbe pæle direkte i jorden. Hele<br />
formålet ved pæle<strong>fundering</strong> er at overføre kr<strong>af</strong>tpåvirkningen fra ovenstående konstruktion<br />
til dybere <strong>og</strong> mere bæredygtige jordlag. Dette gælder de horisontale kræfter såvel som de<br />
vertikale.<br />
Der er til dette byggeri valgt at anvende præfabrikerede rektangulære betonpæle frem<br />
for stål- eller træpæle. Selve nedbringningen <strong>af</strong> pælene vil blive udført ved ramning,<br />
med en rammemaskine. Dette kan gøres, da der ikke skal tages hensyn til nærtliggende<br />
konstruktioner eller lignende. Da der både kan komme tryk <strong>og</strong> træk i de bærende<br />
søjler i bygningen, skal enkeltpælenes bæreevne for begge <strong>af</strong> disse undersøges. Endvidere<br />
forekommer der horisontal kr<strong>af</strong>tpåvirkning på de enkelte fundamenter, <strong>og</strong> da det antages, at<br />
lodpæle har charnier i såvel pæletop som pælespids, kan hverken moment eller horisontale<br />
kræfter optages, <strong>og</strong> det er derfor nødvendigt at benytte skråpæle [Niels Krebs Ovesen,<br />
2009]. Først vil bæreevnen for en enkeltpæl bestemmes for senere at kunne bestemme<br />
bæreevnen <strong>af</strong> plane pæleværker, såfremt dette er nødvendigt. Konstruktionen er, som<br />
tidligere nævnt, vurderet i geoteknisk kategori 2.<br />
Ifølge Dansk standard [2007c] skal dimensioneringsmetode 2 anvendes ved nedramning <strong>af</strong><br />
pæle i Danmark, hvor der skal eftervises, at en grænsetilstand i form <strong>af</strong> brud eller usædvanligt<br />
store deformationer ikke opstår ved følgende kombination <strong>af</strong> partialkoefficienter<br />
[Dansk standard, 2007c].<br />
“A1” + “M1” + “R2”<br />
111
Gruppe P18<br />
11. Fundering<br />
Hvor kombinationen <strong>af</strong> partialkoefficienterne for last, A1, er medtaget fra <strong>af</strong>snit 2.5.<br />
Kombinationen <strong>af</strong> partialkoefficienterne for jordparametrene, M1, er ikke relevant i<br />
Danmark i forhold til pæle. Kombinationen <strong>af</strong> partialkoefficienter for modstandsevnen for<br />
rammede pæle, R2, fremgår <strong>af</strong> tabel 11.9 [Dansk standard, 2007d].<br />
Modstandsevne Symbol R2<br />
Spids γ b 1,3<br />
Overflade (tryk) γ s 1,3<br />
Total/kombineret (tryk) γ t 1,3<br />
Overflade (træk) γ s;t 1,3<br />
Tabel 11.9. Partialkoefficienter for modstandsevnen for rammede pæle [Dansk standard, 2007d].<br />
Disse partialkoefficienter anvendes til at omregne fra karakteristiske værdier til regningsmæssige<br />
værdier.<br />
11.2.1 Enkeltpæles bæreevne<br />
Bestemmelsen <strong>af</strong> brudbæreevnen <strong>af</strong> en aksialt belastet enkeltpæl kan, uanset pælens klassifikation,<br />
foregå på tre måder; ved statiske belastningsforsøg, dynamiske belastningsforsøg<br />
<strong>og</strong> geostatisk beregning. Hvor følgende er oplyst i [Niels Krebs Ovesen, 2009]:<br />
Statisk belastningsforsøg, der er et markforsøg på pæle i fuld skala. Denne metode er den<br />
mest nøjagtige til bestemmelse <strong>af</strong> en pæls brudbæreevne. Forsøget kan køres ved trinvis<br />
belastning, CRP (Constant Rate of Penetration) eller ved en kombination <strong>af</strong> de to.<br />
Dynamisk belastningsforsøg, hvor brudbæreevnen for eksempel kan bestemmes ud fra en<br />
rammeformel, der er baseret på en energibetragtning, <strong>og</strong> resultater fra ramningen <strong>af</strong> en pæl<br />
i fuld skala. Stødbølgeanalyser kan ligeledes anvendes til bestemmelse <strong>af</strong> brudbæreevnen.<br />
Der analyseres på de stødbølger, der optræder i pælen når den rammes eller når den på<br />
anden vis udsættes for en dynamisk belastning.<br />
Geostatisk beregning er en semi-emperisk beregningsmetode, hvor bæreevnen bestemmes<br />
direkte på grundlag <strong>af</strong> de ved boringer <strong>og</strong> forsøg bestemte styrke-, deformations- <strong>og</strong><br />
strømningsparametre samt rumvægte for de bærende jordlag, som pælen er placeret i.<br />
Selvom statiske belastningsforsøg giver det mest korrekte billede <strong>af</strong> pælens bæreevne,<br />
vil denne metode ikke blive omtalt nærmere, da det på nuværende tidspunkt i<br />
projekteringsfasen ikke er muligt at udføre disse forsøg. Eftervisning <strong>af</strong> pælens bæreevne<br />
ved brug <strong>af</strong> dynamisk belastningsforsøg <strong>og</strong> geostatisk beregning har en større usikkerhed.<br />
Dette bliver der korrigeret for ved at anvende en større værdi <strong>af</strong> korrelationsfaktoreren ξ<br />
ved omregning til karakteristiske værdier. Korrelationsfaktorerne fremgår <strong>af</strong> tabel 11.10.<br />
112
11.2. Pæle<strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
Statiske pælebelastningsforsøg; for de prøvebelastede pæle ξ = 1,1<br />
Statiske pælebelastningsforsøg; for de øvrige pæle, hvor ξ = 1,25<br />
pælebelastningsforsøgene er repræsentative<br />
Dynamiske belastningsforsøg; hvor bæreevnen for den betragtede<br />
pæl desuden er analyseret ved stødbølgemålinger<br />
ξ = 1,25<br />
Dynamiske belastningsforsøg; for de pæle, hvor stødbølgemålingen<br />
er repræsentativ<br />
ξ = 1,4<br />
Dynamiske belastningsforsøg; hvor bæreevnen er baseret på ξ = 1,5<br />
en rammeformel<br />
Geostatisk beregning ξ = 1,5<br />
Tabel 11.10. Korrelationsfaktorer ξ til udledelse <strong>af</strong> karakteristiske værdier [Dansk standard,<br />
2007d].<br />
Det er valgt at bestemme pælens bæreevne ved geostatisk beregning. Dette er gjort,<br />
da det ikke har været muligt at fremsk<strong>af</strong>fe rammejounaler, således der kan udføres<br />
dynamisk belastningsforsøg, <strong>og</strong> da det som tidligere nævnt ikke er muligt at udføre<br />
fysiske forsøg på de nedrammede pæle, er statiske belastningsforsøg udelukket, <strong>og</strong> derfor<br />
bestemmes pælenes bæreevne udfra geostatisk beregning. For trykbelastede pæle bidrager<br />
både overflademodstanden R s <strong>og</strong> spidsmodstanden R b til brudbæreevnen R, hvor det for<br />
trækpæle kun er overflademodstanden, som bidrager til brudbæreevnen. Dette er illustreret<br />
på figur 11.14.<br />
Figur 11.14. Spidsmodstand <strong>og</strong> overflademodstand for enkeltpæle udsat for hhv. tryk <strong>og</strong> træk<br />
[Niels Krebs Ovesen, 2009].<br />
113
Gruppe P18<br />
11. Fundering<br />
Da jorden, som pælene rammes i, er inhom<strong>og</strong>en, skal der tages hensyn til forskellige jordlag,<br />
derfor bestemmes brudbæreevnen via formel 11.32.<br />
R = R b + ΣR s (11.32)<br />
R Brudbæreevnen [kN]<br />
R b Spidsmodstanden [kN] Her<strong>af</strong> er der forskel på, om pælen befinder sig i friktionsjord<br />
R s Overflademodstanden [kN]<br />
eller kohæsionsjord. På figur 11.15 fremgår koterne, hvori beregningseksemplerne<br />
tager udgangspunkt. Beregningerne vil tage udgangspunkt i en 0,30 × 0,30 m pæl <strong>og</strong> i kote<br />
-6 <strong>og</strong> -13.<br />
DNN - Kote [m]<br />
JOF<br />
-1,2<br />
GVS -2,2<br />
Sand<br />
γ = 19,00 kN/m 3<br />
-3,0<br />
Gytje<br />
γ = 18,46 kN/m 3<br />
Beregnings<br />
-6,0<br />
eksempel<br />
for kohæsionsjord<br />
-10,7<br />
Sand<br />
γ = 19,00 kN/m 3<br />
Beregnings<br />
eksempel<br />
-13,0<br />
for friktionsjord<br />
Ler<br />
γ = 19,50 kN/m 3<br />
-17,2<br />
Figur 11.15. Den røde stiplede linje indikerer, hvor beregningseksemplet <strong>af</strong> kohæsionsjorden er<br />
foretaget, hvor den grønne stiplede linje indikerer friktionsjorden.<br />
Først bestemmes overflademodstanden <strong>og</strong> spidsmodstanden i kohæsionsjord for senere at<br />
bestemme dem i friktionsjord. Overflademodstanden bestemmes <strong>af</strong> formel 11.33, hvor c u<br />
er fundet <strong>af</strong> formel 11.22, <strong>og</strong> spidsmodstanden <strong>af</strong> formel 11.34.<br />
Hvor:<br />
R s = A s · c u · m · r (11.33)<br />
= 1,2 m 2 · 51,4 kN/m 2 · 1 · 0,8 = 49,4 kN<br />
A s Overfladearealet [ m 2]<br />
c u Lerets karakteristiske udrænede forskydningsstyrke [ kN/m 2]<br />
m Materialefaktor, som sættes til 1 for betonpæle [−]<br />
r Regenerationsfaktor [−]<br />
114
11.2. Pæle<strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
Regenerationsfaktoren er fundet <strong>af</strong>:<br />
r = 1 c v < 40 kN/m 2<br />
r · c v = 40 kN/m 2 40 ≤ c v < 100 kN/m 2<br />
r = 0,4 100 ≤ c v < 500 kN/m 2<br />
r · c v = 200 kN/m 2 c v ≥ 500 kN/m 2<br />
Hvor:<br />
R b = 9 · c u · A b (11.34)<br />
= 9 · 51,4 kN/m 2 · 0,09 m 2 = 41,7 kN<br />
A b Pælespidsens tværsnitsareal [ m 2]<br />
For trykbelastede pæle i friktionsjord findes overflademodstanden <strong>af</strong> formel 11.35 <strong>og</strong><br />
spidsmodstanden <strong>af</strong> formel 11.36<br />
Hvor:<br />
R s = A s · q ′ s · N m (11.35)<br />
= 1,2 m 2 · 99,2 kN/m 2 · 0,6 = 71,4 kN<br />
q s ′ Effektiv overlejringstryk bestemt i midten <strong>af</strong> det betragtede sandlag [ kN/m 2]<br />
Dimensionsløs faktor der for rammede trykpæle normalt sættes til 0,6 [−]<br />
N m<br />
Hvor:<br />
R b = 2 · A b · q ′ b · N q (11.36)<br />
= 2 · 0,09 m 2 · 103,7 kN/m 2 · 23,2 = 432,5 kN<br />
q ′ b<br />
Effektiv overlejringstryk i pælespidsens niveau [ kN/m 2]<br />
For at finde den karakteristiske bærevne anvendes formel 11.37 <strong>og</strong> omregning fra<br />
karakteristisk til regningsmæssig bæreevne findes <strong>af</strong> formel 11.38.<br />
R c;k = R b + R s<br />
ξ<br />
41,7 kN + 49,4 kN<br />
=<br />
1,5<br />
= 60,3 kN <strong>og</strong><br />
432,5 kN + 71,4 kN<br />
1,5<br />
= 336,0 kN<br />
(11.37)<br />
R c;d = R c;k<br />
(11.38)<br />
γ t<br />
60,3 kN<br />
258,4 kN<br />
= = 46,7 kN <strong>og</strong><br />
= 60,3 kN<br />
1,3<br />
1,3<br />
Brudgrænsetilstanden for trækbæreevnen kan bestemmes på to måder. Disse er illustreret<br />
på figur 11.16.<br />
115
Gruppe P18<br />
11. Fundering<br />
Figur 11.16. Udtrækning <strong>af</strong> pæl [Niels Krebs Ovesen, 2009].<br />
Til højre sker trækbruddet ved udtrækning <strong>af</strong> pælen, sammen med et jordvolumen.<br />
Brudbæreevnen for dette scenarie bestemmes ved at bestemme pælens egenvægt, samt<br />
vægten <strong>af</strong> jordvolumen. Der undersøges for udtrækning <strong>af</strong> en pæl med dimensionerne<br />
0,2×0,2 m. Jordvolumen vil blive beregnet som en keglestub, hvorefter dette volumen<br />
multipliceres med middelværdi <strong>af</strong> jordens effektive rumvægt. Dette fremgår <strong>af</strong> formel 11.39<br />
for til slut at finde den regningsmæssige værdi, som gjort tidligere ved formel 11.37 <strong>og</strong><br />
formel 11.38. Her er P e = pælens egenvægt <strong>og</strong> J v = jordens vægt.<br />
R s = P e + J v (11.39)<br />
= 24 kN/m 3 · 14 m · 0,04 m +<br />
( 1<br />
3 · 14 m · π · (7,1<br />
m 2 + 0,2 m 2 + 7,1 m · 0,2 m )) · 8,7 kN/m 3<br />
R s;d =<br />
= 14 kN + 6430 kN = 6444 kN<br />
6444 kN<br />
1,5<br />
1,3<br />
= 3297 kN<br />
Grundet den store brudbæreevne antages det, at der ikke vil kunne ske brud ved dette<br />
scenarie. I stedet undersøges der for trækbrud ved scenariet set til venstre på figur 11.16.<br />
Brudbæreevnen for dette scenarie bestemmes <strong>af</strong> formel 11.40, hvor det som tidligere skrevet<br />
kun er overflademodstanden, der modvirker.<br />
R d = ΣR s;d (11.40)<br />
Formel 11.33 <strong>og</strong> 11.35 anvendes igen til at finde overflademodstanden. Det skal her<br />
bemærkes, at der for trækpæle i sand anvendes en ny værdi for N m således at N m = 0,2.<br />
Den regningsmæssige værdi <strong>af</strong> brudbæreevnen ned gennem jordlagene for både træk<strong>og</strong><br />
trykbrud, fremgår <strong>af</strong> figur 11.17. Her er brudbæreevnen bestemt i intervaller <strong>af</strong> 1 m.<br />
Endvidere er brudbæreevnen for tre forskellige pæledimensioner opgivet.<br />
116
11.2. Pæle<strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
Figur 11.17. Brudbæreevnen for hhv. tryk- <strong>og</strong> trækpæle, på baggrund <strong>af</strong> rammedybden.<br />
Ud fra ovenstående er det muligt at bestemme rammedybden <strong>og</strong> dimensionerne for at opnå<br />
den nødvendige brudbæreevne til at kunne modstå belastningen fra konstruktionen. Disse<br />
informationer vil blive brugt til at kunne dimensionere pæleværker. Der er således ikke<br />
fastsat en specifik rammedybde eller dimension for pælen, før pæleværkerne er bestemt.<br />
Endvidere er det foreskrevet i Dansk standard [2007c], at såfremt pælespidsen ved rammede<br />
pæle er at finde i friktionsjord, skal der dynamiske belastningsforsøg til for at kunne<br />
bestemme den korrekte spidsbæreevne. Da dette ikke er muligt, når der ikke foreligger<br />
rammejournaler, er det valgt at undlade det <strong>og</strong> konkludere, at værdierne fra de geostatiske<br />
beregninger er tilfredsstillende.<br />
11.2.2 Plane pæleværker<br />
I forrige <strong>af</strong>snit blev tryk- <strong>og</strong> trækbæreevnen <strong>af</strong> en enkeltpæl fundet for forskellige<br />
rammedybder <strong>og</strong> pælestørrelser. Dette skal nu anvendes til dimensionering <strong>af</strong> plane<br />
pæleværker, da der i n<strong>og</strong>le tilfælde ikke er tilstrækkelig bæreevne i en enkelt lodpæl. Derfor<br />
anvendes pæleværker, da bæreevnen fra de enkelte pæle indgår i en samlet bæreevne for<br />
hele pæleværket.<br />
I praksis ville hele konstruktionen blive funderet som et samlet fundament, hvor<br />
belastningen fra bygningen vil blive fordelt udover, <strong>og</strong> kælderdækket vil være med til<br />
at gøre bygningen stivere imod horisontale kræfter. Der vil for et samlet stift fundament<br />
blive dimensioneret pæleværker med forskellige sektions<strong>af</strong>stande over hele grundplanen til<br />
at kunne optage belastningen fra bygningen. For at simplificere beregningerne konstrueres<br />
der pæleværker som punktfundamenter under de bærende søjler, såfremt der ikke er<br />
tilstrækkelige bæreevne blot ved en enkelt lodpæl. Det er antaget, at kælderdækket bliver<br />
båret <strong>af</strong> enkelte lodpæle. I følgende beregninger vil der blive set bort fra kælderdækket.<br />
Det er valgt at bestemme fundamentet under søjle Q, hvis placering fremgår <strong>af</strong> figur<br />
117
Gruppe P18<br />
11. Fundering<br />
11.1, da dette fundament vil blive belastet så hårdt, at en enkeltpæl ikke har tilstrækkelig<br />
bæreevne til at kunne optage belastningen. Belastningen fremgår <strong>af</strong> tabel 11.1. Det antages,<br />
at der kan ses bortfra gruppevirkning <strong>af</strong> pæleværket, da <strong>af</strong>standen imellem pælene er<br />
tilstrækkelig stor. Gruppevirkning gør, at pæleværkets totale bæreevne ikke er givet ved<br />
enkelte pælenes bæreevne, men derimod en reduktion <strong>af</strong> denne [Niels Krebs Ovesen, 2009].<br />
Som tidligere skrevet antages det, at pælene har charnier i pæletop <strong>og</strong> pælespids, hvilket<br />
<strong>og</strong>så forudsættes fremadrettet. Der skal derfor <strong>og</strong>så installeres skråpæle i pæleværket til<br />
at optage de horisontale kræfter, da pælene udelukkende kan optage aksiale kræfter. Disse<br />
pæle må maksimalt installeres med en 1:3 hældning fra lodret, således det er muligt for<br />
rammemaskinen at nedbringe dem. Til <strong>fundering</strong>en <strong>af</strong> søjle Q, er det ikke nødvendigt<br />
med særlig stor hældning <strong>af</strong> skåpælene, da de horisontale kræfter er minimale, <strong>og</strong> det er<br />
derfor bedre at installere skråpælen med en lille hældning så alle pælene i pæleværket<br />
optager n<strong>og</strong>enlunde samme kr<strong>af</strong>t. Det er ved gennemregning bestemt, at ved at installere<br />
skråpælen med en hældning på 1:8,75 opnåes den bedste fordeling <strong>af</strong> pælekræfterne, i det<br />
statisk bestemte pæleværk i Z, X planet <strong>og</strong> for Z, Y planet installeres skråpælen med en<br />
hældning på 1:20,5. Dette vil fremgå <strong>af</strong> følgende beregninger. Hældningen <strong>af</strong> skråpælene<br />
bliver derfor:<br />
( )<br />
( )<br />
1<br />
1<br />
θ = arctan = 6,5 ◦ <strong>og</strong> θ = arctan = 2,8 ◦<br />
8,75<br />
20,5<br />
For at de enkelte pæle kan samles til et pæleværk, skal der dimensioneres et fundament,<br />
hvor pælene skal samles. Fundamentet, hvori pælene skal samles, fremgår <strong>af</strong> figur 11.18.<br />
Som det fremgår <strong>af</strong> figuren er højden sat til 0,4 m, da det antages, at det er tilstrækkelig<br />
plads til at kunne samle armeringsjernene fra pælene i fundamentet. Endvidere er dybden<br />
<strong>af</strong> fundamentet sat til 0,6 m, da der skal være mulighed for at kunne installere den største<br />
<strong>af</strong> de tre pæle dimensioner, 0,4 x 0,4 m. Længden <strong>af</strong> fundamentet er bestemt til 3,0 m, hvor<br />
<strong>af</strong>standen mellem pælenes centerakser er sat til 1,2 m <strong>og</strong> fra yderpælenes centerakser til<br />
fundamentets kant til 0,3 m.<br />
118
11.2. Pæle<strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
d = 0,6m<br />
h = 0,4m h = 0,4m<br />
P<br />
P<br />
P<br />
P P P<br />
1 2<br />
3<br />
4<br />
2<br />
5<br />
o<br />
α=2,8<br />
α=6,5 o 1,2m 1,2m<br />
0,3m 0,3m<br />
0,3m 1,2m 1,2m<br />
3,0m<br />
3,0m<br />
0,3m<br />
Figur 11.18. Pæleværkets fundament, dimensioner samt navngivning.<br />
Det fremgår <strong>af</strong> figur 11.18, at pæleværket dimensioneres som et kryds. Dette er gjort for<br />
at kunne modstå de to horisontale kræfter i hhv. x- <strong>og</strong> y-retningen. Pæleværket opdeles<br />
derfor i to statisk bestemte plane pæleværker, hvilket <strong>og</strong>så medfører, at vertikalkr<strong>af</strong>ten kan<br />
deles ud på to pæleværker, hvor den midterste pæl indgår i dem begge. Belastningerne fra<br />
søjle Q vil virke centralt på fundamentet, hvilket fremgår <strong>af</strong> figur 11.19. Her er egenvægten<br />
fra fundamentet medtaget i den vertikale belastning. Denne belastning vil derfor blive delt<br />
med to. Fremadrettet vil trykkræfter blive regnet positiv <strong>og</strong> trækkræfter regnet negativ.<br />
V z;d = V tryk;d + V egenvægt;d<br />
2<br />
=<br />
1613 kN + 17 kN<br />
2<br />
= 815 kN<br />
119
Gruppe P18<br />
11. Fundering<br />
V = 815 kN<br />
z;d<br />
H x;d= 36 kN<br />
h = 0,4m<br />
P<br />
1 2<br />
3<br />
α=6,5 o<br />
P<br />
P<br />
0,3m<br />
1,2m 1,2m<br />
3,0m<br />
0,3m<br />
Figur 11.19. Kr<strong>af</strong>tpåvirkningen <strong>af</strong> fundamentet, samt deres placering i z, x planet.<br />
Den nødvendige pælebæreevne for hver <strong>af</strong> pælene i det statisk bestemte pæleværk vil blive<br />
bestemt på to forskellige måder, hhv. statisk ligevægt <strong>og</strong> Vandepittes Plasticitetsteoretiske<br />
Metode. I princippet ville det være tilstrækkeligt blot at udføre statisk ligevægt til at finde<br />
pælekræfterne, da dette pæleværk et statisk bestemt. Trods dette anvendes Vandepitte<br />
for at kunne kontrollere, om de to metoder giver samme resultat. Endvidere beregnes<br />
pæleværket i det plastiske tilfælde, selvom det normalt kun findes relevant for statisk<br />
ubestemte pæleværker. Ens for de to fremgangsmåder, er at beregningerne foregår på<br />
pæleværket i z, x planet.<br />
Statisk ligevægt<br />
Da det er et statisk bestemt plant pæleværk, kan den nødvendige pælebæreevne for hver<br />
<strong>af</strong> enkeltpælene bestemmes ved statisk ligevægt, hvor der opstilles tre ligninger, med tre<br />
ubekendte pælereaktioner.<br />
Vandret ligevægt, positiv ud <strong>af</strong> x-aksen:<br />
P 1 · sin(α) − H x;d = 0 ⇔ P 1 = 318 kN<br />
Momentligevægt om overfladen <strong>af</strong> fundamentet i P 2 centerakse, positiv med uret:<br />
−P 3 · 1,2 m − P 1 · sin(α) · 0,4 m + P 1 · cos(α) · 1,2 m = 0 ⇔ P 3 = 316 kN<br />
Lodret ligevægt, positiv op <strong>af</strong> z-aksen:<br />
P 2 + P 3 + P 1 · cos(α) − V z;d = 0 ⇔ P 2 = 183 kN<br />
Af de tre ovenstående ligevægtsligninger fremgår det, at alle pælene er trykbelastet <strong>og</strong> skal<br />
som minimum have en bæreevne, som beregnede i ligningerne.<br />
120
11.2. Pæle<strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
Vandepittes Plasticitetsteoretiske Metode<br />
Ved anvendelse <strong>af</strong> Vandepittes Plasticitetsteoretiske Metode forudsættes det, at pælene har<br />
en idealplastisk arbejdskurve. Ved dette vil pælekr<strong>af</strong>ten forblive konstant lig med trækeller<br />
trykbrudbæreevnen efter at pælen har nået tryk- eller trækbrud [Niels Krebs Ovesen,<br />
2009].<br />
Bæreevnen <strong>af</strong> pæleværket illustreret på figur 11.19 er først udtømt, når en <strong>af</strong> pælene har<br />
opnået et tryk- eller trækbrud, fremprovokoeret <strong>af</strong> en yderligere belastning <strong>af</strong> pæleværket<br />
fra en faktor n. Pæleværket vil herefter være bevægeligt, <strong>og</strong> n angiver derfra en sikkerhed<br />
imod det totale brud <strong>af</strong> pæleværket. n kan findes <strong>af</strong> formel 11.41.<br />
Hvor:<br />
R c<br />
F<br />
b<br />
n = R c · b<br />
F · b<br />
Repræsentant <strong>af</strong> pælekræfterne [kN]<br />
Repræsentant <strong>af</strong> lasterne [kN]<br />
Afstanden fra de pågældende kræfter til omdrejningspunktet [m]<br />
(11.41)<br />
Faktoren n findes ved at tage moment om skæringspunktet O. Skæringspunktet O<br />
udvælges alt efter hvilken brudfigur, der er valgt. På figur 11.20 fremgår det, at der er<br />
to skæringspunkter for dette statisk bestemte plane pæleværk.<br />
20,6m<br />
10,1m<br />
V = 815kN<br />
z;d<br />
o<br />
α’=83,5<br />
H = 36kN<br />
x;d<br />
h = 0,4m<br />
1,2m 1,2m<br />
α=6,5 o<br />
P 1 P2<br />
P 3<br />
Figur 11.20. Skitse til bestemmelse <strong>af</strong> pælekræfter efter Vandepittes metode.<br />
121
Gruppe P18<br />
11. Fundering<br />
Da der er to skæringspunkter er der i alt fire mulige brudfigurer, hvilke er som følger:<br />
- Rotation om O 1 med uret, således P 3 bliver trykket til brud.<br />
- Rotation om O 1 mod uret, således P 3 bliver trukket til brud.<br />
- Rotation om O 2 med uret, således P 2 bliver trukket til brud.<br />
- Rotation om O 2 mod uret, således P 2 bliver trykket til brud.<br />
Kun en <strong>af</strong> disse brudfigurer viser den korrekte bæreevne. Det er derfor nødvendigt at<br />
undersøge hvilken <strong>af</strong> disse, der er den korrekte brudfigur. Når pæleværkets bæreevne er<br />
udtømt, benyttes vandret <strong>og</strong> lodret ligevægt til at finde pælekræfterne i de resterende pæle.<br />
Her er betingelsen, at pælekr<strong>af</strong>ten skal ligge imellem tryk- <strong>og</strong> trækbrudbæreevnen for at<br />
det er den korrekte brudfigur.<br />
Da brudfigurerne, hvor P 2 <strong>og</strong> P 3 bliver trukket til brud, ikke stemmer overens med de ydre<br />
kræfter, forkastes disse. Der er derfor kun to mulige brudfigurer tilbage. Disse vil blive<br />
kontrolleret <strong>af</strong> nedenstående. Her er det valgt at benytte en 0,2 × 0,2 m pæl, som rammes<br />
til kote −15. Dette giver en trykbrudbæreevne på R c;d = 334 kN <strong>og</strong> en trækbrudbæreevne<br />
på R t;d = −148 kN.<br />
Rotation om O 1 med uret, således P 3 bliver trykket til brud, hvormed P 3 =<br />
334 kN<br />
Moment om O 1 giver:<br />
n · (H x;d · 10,1 m) = P 3 · 1,2 m ⇔ n = 1,06<br />
Vandret ligevægt:<br />
n · (−H x;d ) + P 1 · sin(α) = 0 ⇔ P 1 = 351 kN<br />
Lodret ligevægt:<br />
n · (−V z;d ) + P 1 · cos(α) + P 2 − P 3 = 0 ⇔ P 2 = 217 kN<br />
Rotation om O 2 mod uret, således P 2 bliver trykket til brud: P 2 = 334 kN<br />
Moment om O 2 giver:<br />
n · (−H x;d · 20,6 m + V z;d · 1,2 m) = P 2 · 1,2 m ⇔ n = 1,69<br />
Vandret ligevægt:<br />
n · (−H x;d ) + P 1 · sin(α) = 0 ⇔ P 1 = 538 kN<br />
Lodret ligevægt:<br />
n · (−V z;d ) + P 1 · cos(α) + P 2 + P 3 = 0 ⇔ P 3 = 511 kN<br />
Det fremgår <strong>af</strong> tabel 11.11 at den korrekte brudfigur er rotation om O 1 med uret, således<br />
P 2 bliver trykket til brud. Da rotation om O 2 mod uret giver en kr<strong>af</strong>t <strong>af</strong> P 1 <strong>og</strong> P 3 som<br />
ikke overholder betingelsen R t;d ≤ P ≤ R c;d ⇔ −148 kN ≤ P 2 ≤ 334 kN. Hvorimod<br />
at rotation om O 1 med uret gør, at samtlige pælekræfter ligger inden for betingelsen<br />
R t;d ≤ P ≤ R c;d ⇔ −148 kN ≤ P 1,2,3 ≤ 334 kN.<br />
122
11.2. Pæle<strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
O 1 med uret<br />
O 2 mod uret<br />
n 1,06 1,69<br />
P 1 351 kN 538 kN<br />
P 2 217 kN 334 kN<br />
P 3 334 kN 511 kN<br />
Tabel 11.11. Pælekræfter ved de to brudfigurer.<br />
Valg <strong>af</strong> pæledimension samt nedramningsdybde<br />
Ud fra Statisk ligevægt <strong>og</strong> Vandepitte er de nødvendige pælekræfter bestemt. Den metode,<br />
som har givet den største værdi, anvendes, hvilket blot giver en ekstra sikkerhed. Ud<br />
fra tabel 11.12 fremgår det, at pælekræfterne fra Vandepitte bliver bestemmende. Det<br />
skal her bemærkes, at det er muligt at få de samme kræfter fra begge metoder, hvis<br />
brudgrænsetilstanden for den brydende pæl blev rammet ned til en så præcis dybde at<br />
den ville have samme brudbæreevne som foreslået ved statisk ligevægt. For at simplificere<br />
beregningerne, er brudbæreevnen bestemt for intervaller <strong>af</strong> 1 m, hvilket blot er endnu en<br />
sikkerhed.<br />
Statisk ligevægt<br />
Vandepitte<br />
P 1 318 kN 351 kN<br />
P 2 183 kN 217 kN<br />
P 3 316 kN 334 kN<br />
Tabel 11.12. Sammenligning <strong>af</strong> pælekræfter fra Statisk ligevægt <strong>og</strong> Vandepitte for z, x planet.<br />
Ud fra dette er det muligt at finde dimensionerne på enkeltpælene samt nedramningsdybden<br />
ud fra kravene om de nødvendige pælekræfter <strong>af</strong> Vandepitte. Da det er pælekræfterne<br />
fra Vandepitte, som blev dimensionsgivende, skal P 3 sættes til brudbæreevnen for en 0,2<br />
× 0,2 m pæl i kote -15, hvilket dermed <strong>og</strong>så gøres nu, dette fremgår <strong>af</strong> figur 11.21.<br />
123
Gruppe P18<br />
11. Fundering<br />
Figur 11.21. Brudbæreevnen for pæl P 3 .<br />
De nødvendige minimums nedramningsdybder til de tre pæledimensioner for pælene P 1 <strong>og</strong><br />
P 2 fremgår hhv. <strong>af</strong> figur 11.22 <strong>og</strong> 11.23 hvor nedramningskoterne er rundet op til nærmeste<br />
hele meter for at lette udførelsen for nedramningen.<br />
Figur 11.22. Nødvendig brudbæreevne for pæl P 1 , ved forskellige pæle dimensioner.<br />
124
11.2. Pæle<strong>fundering</strong> <strong>Aalborg</strong> Universitet<br />
Figur 11.23. Nødvendig brudbæreevne for pæl P 2 , ved forskellige pæle dimensioner.<br />
Dimensionerne <strong>og</strong> nedramningdybden <strong>af</strong> den midterste pæl, P 2 , er endnu ikke bestemt,<br />
da den nødvendige bæreevne fra z, x planets pæle ikke er bestemt, <strong>og</strong> den midterste pæl<br />
skal adderes til den fundne pælekr<strong>af</strong>t <strong>af</strong> P 2 , for at få den totale nødvendige bæreevne <strong>af</strong><br />
P 2 . Pælekræfterne for dette plan er bestemt ud fra samme principper som ovenstående <strong>og</strong><br />
disse fremgår <strong>af</strong> tabel 11.13.<br />
Pælekræfter<br />
P 4<br />
P 2<br />
P 6<br />
328 kN<br />
161 kN<br />
327 kN<br />
Tabel 11.13. Pælekræfterne for z, y planet.<br />
Den samlede nødvendige brudbæreevne kan nu bestemmes.<br />
P 2 = 217 kN + 161 kN = 378 kN<br />
Det fremgår <strong>af</strong> ovenstående, at P 2 skal have en brudbæreevne på minimum 378 kN. Den<br />
nødvendige pæledimension <strong>og</strong> nedramningsdybde. Dette fremgår <strong>af</strong> figur 11.24.<br />
125
Gruppe P18<br />
11. Fundering<br />
Figur 11.24. Nødvendig brudbæreevne for pæl P 2 , ved forskellige pæledimensioner.<br />
11.2.3 Fundamentsplan for pæle<strong>fundering</strong><br />
Der blev tidligere i <strong>af</strong>snit 11.1.3 fremlagt en fundamentsplan for direkte <strong>fundering</strong>. Dette<br />
ønskes ligeledes udført for pæle<strong>fundering</strong>. Det er valgt at udføre pæleværker under hver <strong>af</strong><br />
de bærende søjler på bygningen. Ens for disse pæleværker er fundamentet, hvori pælene<br />
samles. Pæledimensioner, nedramningsdybder <strong>og</strong> hældning <strong>af</strong> skråpælene vil variere alt<br />
efter belastningens størrelse <strong>og</strong> retning fra de bærende søjler. Det blev tidligere bevist,<br />
at det mest belastede pæleværk, pæleværket tilhørende søjle Q, kunne samles under de<br />
opgivede fundament størrelser. Det forventes der<strong>af</strong>, at det samme vil være tilfældet for<br />
de resterende pæleværker. Illustrationen <strong>af</strong> fundamentsplanen for pæleværkerne fremgår <strong>af</strong><br />
figur 11.25.<br />
126
11.3. Byggeproces <strong>Aalborg</strong> Universitet<br />
Figur 11.25. Fundamentsplan for pæle<strong>fundering</strong>.<br />
11.3 Byggeproces<br />
I dette <strong>af</strong>snit beskrives byggeprocessen fra rydning <strong>af</strong> pladsen til montering <strong>af</strong><br />
stålkonstruktionen.<br />
Der tages udgangspunkt i den valgte konstruktion <strong>og</strong> <strong>fundering</strong>stype. Afsnittet er skrevet<br />
på baggrund <strong>af</strong> de overvejelser, der er gjort gennem projektperioden. På samme tid er<br />
det bundet sammen <strong>af</strong> de kurser, der har været igennem semesteret. Alle aspekter er ikke<br />
skrevet på baggrund <strong>af</strong> teoretisk viden, men nærmere resonnementer <strong>af</strong> forskellig teori<br />
sammen med praktiske opservationer. Byggebeskrivelsen vil fremgå på punktform.<br />
Grund ryddes <strong>og</strong> muld fjernes på passende areal, derfor en lavere kote end ved<br />
boreprofilerne. Byggeplads etableres.<br />
Der graves ud til GVS kote 1,8 m. Udgravningen laves som en omvendt keglestub med en<br />
øvre radius på 32,5 m. Oversigt <strong>og</strong> snit <strong>af</strong> udgravning er illustreret på figur 11.26.<br />
127
Gruppe P18<br />
11. Fundering<br />
Figur 11.26. Skitse for udgravningen.<br />
Der etableres en rampe i den ene side <strong>af</strong> udgravningen. Rampen udføres i seks meters<br />
bredde med en hældning på 1/12 så rammemaskiner, betonbiler <strong>og</strong> andet kan køre ned i<br />
udgravningen. Rampen skal bygges op med minimum 0,3 m stabilgrus eller knust beton.<br />
Der sættes sugespidsanlæg i en radius på 30,5 m fra centrum <strong>af</strong> udgravningen. Der er i<br />
dette projekt ikke regnet på, hvor stort et anlæg, der skal til for at holde udgravningen tør.<br />
Grundvandet skal sænkes til FUK kote −2,2 m. Der udføres et vandret areal med bredde<br />
på 2 m til sugespidsanlægget.<br />
Der udgraves yderligere til kote −1,2 m. Under udgravningen bedømmes den opgravede<br />
jord, som forventes <strong>af</strong> varierende kvalitet. Det opgravede jord, som vurderes egnet til<br />
genanvendelse, lægges i depot, klar til at blive fyldt til omkring bygningen.<br />
Bundradius <strong>af</strong> udgravningen bliver 26,5 m. Det efterlader 1,5 m plads på ydersiden <strong>af</strong><br />
fundamentet, så der er arbejdsplads under ramning, udgravning <strong>og</strong> støbning.<br />
Pælene rammes i på de planlagte steder. Herefter knuses pæletoppene.<br />
Der graves ud til randfundament <strong>og</strong> fundament omkring pælene. Denne udgravning sker<br />
til FUK kote −2,2 m. Der efterlades en åbning ved rampen.<br />
Pælene bindes sammen med ankerjern <strong>og</strong> der lægges armering i randfundamenterne.<br />
Fundamenterne udstøbes, <strong>og</strong> der sættes strittere i randfundamentet, så kældervæggene kan<br />
støbes sammen med fundamentet senere.<br />
Der graves omfangsdræn, som lægges i kote −2,2 m FUK. Drænet ledes til en pumpebrønd<br />
udenfor bygningen.<br />
Forskalling bygges op for kældervæggene <strong>og</strong> de støbes til fuld højde i sektioner.<br />
Der graves <strong>og</strong> lægges bunddræn fordelt med en <strong>af</strong>stand på 5 m over hele bunden.<br />
Bunden <strong>af</strong> udgravningen rettes <strong>af</strong> i kote −1,2 m. Der indlægges 200 mm kapillarbrydende<br />
128
11.3. Byggeproces <strong>Aalborg</strong> Universitet<br />
lag i form <strong>af</strong> Leca-nødder eller lignende som rettes <strong>af</strong> i kote −1,0 m.<br />
Der udlægges 300 mm polystyren. Herpå lægges armeringsnet <strong>og</strong> gulvet udstøbes med en<br />
tykkelse på 120 mm.<br />
Hele bundopbygningen <strong>og</strong> -udstøbning kan foretages i sektioner. Før sidste sektion laves,<br />
støbes den sidste del <strong>af</strong> randfundamentet <strong>og</strong> kældervæggen, for derefter at kunne færdiggøre<br />
kældergulvet.<br />
Kældervæggene sikres på ydersiden mod fugtindtrængning med tjærebehandling eller<br />
lignende.<br />
Der fyldes jord omkring bygningen, som tilfyldes <strong>og</strong> komprimeres i passende lag. Inderst<br />
mod kældervæggen fyldes grus, så vandet kan trække ned til omfangsdrænet. Der lægges<br />
evt. endnu et omfangsdræn i kote 1,0 m for at kunne tage alt det tilløbende vand.<br />
Når der er tilfyldt til terræn, skabes byggevej omkring bygningen.<br />
Montering <strong>af</strong> stålkonstruktionen <strong>og</strong> resten <strong>af</strong> bygningen kan nu opbygges <strong>og</strong> monteres.<br />
129
Konklusion<br />
12<br />
Gennem skitseprojekteringen er der fundet flere mulige opbygninger <strong>af</strong> den bærende<br />
stålkonstruktion. Det viser sig, at det ene <strong>af</strong> forslagene grundet instabilitet kræver flere<br />
bærende søjler end den anden. Skitseforslag 1, der har færrest søjler inde i bygningen,<br />
vælges derfor frem for det andet.<br />
Der udføres en robusthedsbetragtning <strong>af</strong> stålkonstruktionen under skitseprojekteringen.<br />
Det viser sig ved eftervisning <strong>af</strong> robustheden, at den første opbygning <strong>af</strong> konstruktionen<br />
ikke overholder de opstillede krav. Derfor ændres den bærende stålkonstruktion i<br />
detailprojekteringen, hvilket bevirker at n<strong>og</strong>le <strong>af</strong> elementerne i stålkonstruktionen øges<br />
en smule i størrelse.<br />
Der findes i projekteringen <strong>af</strong> fundamentet frem til en løsning både med direkte <strong>fundering</strong><br />
<strong>og</strong> med pæle<strong>fundering</strong>. Kombinationen <strong>af</strong> at jorden skal udskiftes dybere nede, <strong>og</strong> at der<br />
skal relativt store fundamenter til at lave direkte <strong>fundering</strong>, gør at det vælges at anvende<br />
pæle<strong>fundering</strong>. Med de oplysninger, der er stillet til rådighed, er der dimensioneret en<br />
mulig <strong>fundering</strong> <strong>af</strong> bygningen. Denne skal revideres under etableringen <strong>af</strong> bygningen, da<br />
flere oplysninger vil være tilgængelige under ramningen <strong>af</strong> pælene.<br />
Bæreevne <strong>og</strong> stabilitet <strong>af</strong> et <strong>af</strong> hovedelementerne er eftervist. Som forventet viser det sig<br />
at anvendelsesgraden fundet i Finete Element pr<strong>og</strong>rammet Robot er væsentlig større, end<br />
de der findes ved håndberegning, da der kan regnes plastisk i flere tilfælde.<br />
En samling mellem en <strong>af</strong> bjælkerne i tagkonstruktionen <strong>og</strong> en <strong>af</strong> ydersøjlerne, bestående<br />
<strong>af</strong> påsvejste plader <strong>og</strong> bolte, er dimensioneret. Samlingen vinkles sådan, at det korrigerede<br />
tværsnit for begge profiler har samme højde <strong>og</strong> dermed giver en lige skæring <strong>af</strong> begge<br />
profiler. Det viser sig, at der er tilstrækkelig bæreevne i svejsesømmene, selvom de<br />
dimensioneres med minimal a-mål. Der er ikke behov for svejsninger omkring hele profilet<br />
på grund <strong>af</strong> tværsnittets størrelse.<br />
Boltesamlingen er dimensioneret efter en plastisk fordeling <strong>af</strong> snitkræfterne. Det viser sig,<br />
at boltesamlingens bæreevne er tilstrækkelig ved placering <strong>af</strong> seks bolte i samlingen.<br />
Derudover er der foretaget en brandteknisk dimensionering <strong>af</strong> et udvalgt rum i form <strong>af</strong><br />
bygningens kantine. I forbindelse med dette konkluderes det, at stålprofilernes temperatur<br />
overskrider den kritiske temperatur, som medfører svigt <strong>af</strong> profilerne, <strong>og</strong> derfor er<br />
brandisolering en nødvendighed. Det vælges at isolere profilerne med en periferiisolering<br />
med konstant tykkelse, <strong>og</strong> dette resulterer i at profilerne ikke opnår kritisk temperatur i<br />
evakueringstiden.<br />
131
Litteratur<br />
Bent Bonnerup, 2009. Bjarne Chr. Jensen <strong>og</strong> Carsten Munk Plum Bent Bonnerup.<br />
Stålkonstruktioner efter DS/EN 1993. ISBN: 978-87-571-2683-9, 1. udgave 2009. Nyt<br />
Teknisk Forlag, 2009.<br />
Bolonius, 2005. Frits Bolonius. Brandteknisk dimensionering <strong>af</strong> bærende<br />
konstruktioner. <strong>Aalborg</strong> Universitet, 2005.<br />
Clausen, 2012. Johan Clausen. Introduktions til elementmetodepr<strong>og</strong>rammet Abaqus.<br />
URL: http://homes.civil.aau.dk/jc/AbaqusTing/Abaqus_lec1.pdf, 2012.<br />
Downloadet: 17-12-2012.<br />
COST. COST. Structural robustness design for practising engineers.<br />
Dansk Geoteknisk Forening, 2001. Dansk Geoteknisk Forening.<br />
Laboratoriehåndb<strong>og</strong>en, 2001.<br />
Dansk standard, 2011. Dansk standard. Nationalt anneks tilhørende Eurocode 1.<br />
URL: http://www.eurocodes.dk/da/nationale-annekser/~/~/media/Files/<br />
Eurocodes/Nationale%20annekser%20-%20bygninger/DS-EN%201991-1-2%20DK%<br />
20NA%202011.ashx, 2011.<br />
Dansk standard, 2003. Dansk standard. DS/INF 146 - Robusthed - Baggrund <strong>og</strong><br />
principper, 2003.<br />
Dansk standard, 2010a. Dansk standard. Forkortet udgave <strong>af</strong> Eurocode 0 -<br />
<strong>Projektering</strong>s grundlag for bærende konstruktioner, 2010.<br />
Dansk standard, 2010b. Dansk standard. Eurocode 1 - Last på bærende<br />
konstruktioner, 2010. Downloadet: 16-11-2012.<br />
Dansk standard, 2007a. Dansk standard. Eurocode 3 - Del 1, 2007. Downloadet:<br />
06-12-2012.<br />
Dansk standard, 2007b. Dansk standard. Eurocode 7 - del 2, 2007. Downloadet:<br />
15-10-2012.<br />
Dansk standard, 2007c. Dansk standard. Eurocode 7 - Del 1, 2007. Downloadet:<br />
04-12-2012.<br />
Dansk standard, 2007d. Dansk standard. DS EN 1997-1 DK Geoteknik - Del 1, 2007.<br />
Downloadet: 04-12-2012.<br />
Erhvervs <strong>og</strong> byggestyrelsen, 2006. Erhvervs <strong>og</strong> byggestyrelsen. Eksempelsamling om<br />
brandsikring <strong>af</strong> byggeri. URL: http://www.ebst.dk/publikationer/<br />
eksempelsamling_om_brandsikring_<strong>af</strong>_byggeri/pdf/eksempelsamling.pdf, 2006.<br />
133
Gruppe P18<br />
Litteratur<br />
GEUS, 2012. GEUS. Digitale data <strong>og</strong> kort. URL: http://www.geus.dk, 2012.<br />
Downloadet: 03-12-2012.<br />
Jensen et al., 2009. Bjarne Chr. Jensen, Gunner Mohr, Asta Nicolajsen,<br />
Bo Mortensen, Henrik Bygbjerg, Lars Pilegaard Hansen, Hans Jørgen Larsen,<br />
Svend Ole Hansen, Dirch H. Bager, Eilif Svensson, Ejnar Søndergaard, Carsten Munk<br />
Plum, Hilmer Riberholt, Lars Zenke Hansen, Kaare K. B. Dahl, Henning Larsen, Per<br />
Goltermann, Jørgen S. Steenfelt, Carsten S. Sørensen <strong>og</strong> Werner Bai. Teknisk Ståbi.<br />
ISBN: 978-87-571-2685-3, 20. udgave. Nyt Teknisk Forlag, 2009.<br />
Kloakviden.dk, 2012. Kloakviden.dk. Forskel mellem DVR90 <strong>og</strong> DNN. URL:<br />
http://www.kloakviden.dk/koteforskelle.htm, 2012. Downloadet: 29-11-2012.<br />
Knaufdan<strong>og</strong>ips. Knaufdan<strong>og</strong>ips. Lette etagedæk i gips <strong>og</strong> stål.<br />
URL:http://www.knaufdan<strong>og</strong>ips.dk/Gipsbyggesystemer/Etaged\T1\aek/<br />
MK-godkendte-etaged\T1\aek.aspx. Downloadet: 11-10-2012.<br />
Kort <strong>og</strong> Matrikelstyrelsen, 2012. Kort <strong>og</strong> Matrikelstyrelsen. Historiske kort. URL:<br />
http://kmswww3.kms.dk/kortpaanettet/index.htmmap=dkfor, 2012. Downloadet:<br />
03-12-2012.<br />
Larsen, 1989. Gunnar Larsen. Træk <strong>af</strong> Danmarks geol<strong>og</strong>i. ISBN: 87-9330-58-2-4. Dansk<br />
geoteknisk forening, 1989.<br />
Maps, 2012. Go<strong>og</strong>le Maps. Korttjeneste. URL: http://www.maps.go<strong>og</strong>le.dk, 2012.<br />
Downloadet: 15-10-2012.<br />
Niels Krebs Ovesen, 2009. Gunnar Bagge Anette Kr<strong>og</strong>sbøll Carsten S. Sørensen Bent<br />
Hansen Klaus Bødker Lotte Thøgersen Jens Galsgaard <strong>og</strong> Anders H. Augustesen Niels<br />
Krebs Ovesen, Leif D. Fuglsang. Læreb<strong>og</strong> i Geoteknik. ISBN: 978-87-502-0961-4, 1.<br />
udgave, 2. oplag. Polyteknisk Forlag, 2009.<br />
Pedersen, 2012. Lars Pedersen. Kursusgang 12 om foldning <strong>af</strong> pladefelter. URL:<br />
http://ses.moodle.aau.dk/file.php/1336/Files-lecture-12/statik5sem11_<br />
lektion12_Compatibility_Mode_.pdf, 2012. Downloadet: 17-12-2012.<br />
Rockwool, 2012. Rockwool. Brandisolering Conlit 150 P. URL: http:<br />
//www.rockwool.dk/produkter/u/1311/brandsikring/conlit-150-p-(uden-vaev),<br />
2012. Downloadet: 29-11-2012.<br />
134
Konstruktion<br />
A<br />
A.1 Skitseforslag 1<br />
På vedlagte CD henvises til filerne:<br />
Skitseforslag/Skitse 1.pdf<br />
Skitseforslag/Skitse 1.rtd<br />
A.2 Skitseforslag 2c<br />
På vedlagte CD henvises til filerne:<br />
Skitseforslag/Skitse 2c.pdf<br />
Skitseforslag/Skitse 2c.rtd<br />
A.3 Bæreevneeftervisning <strong>af</strong> bjælke<br />
På vedlagte CD henvises til filen:<br />
Konstruktion/Bæreevneeftervisning <strong>af</strong> bjælke.pdf<br />
A.4 Stabilitetsanalyse<br />
På vedlagte CD henvises til filerne:<br />
Konstruktion/Vridning.pdf<br />
Konstruktion/Kipning.pdf<br />
Konstruktion/Foldning.pdf<br />
A.5 Bæreevneeftervisning <strong>af</strong> samling<br />
På vedlagte CD henvises til filerne:<br />
Konstruktion/Svejsesamling.pdf<br />
Konstruktion/Bolteesamling.pdf<br />
A.6 Branddimensionering<br />
På vedlagte CD henvises til filerne:<br />
Konstruktion/Branddimensionering <strong>af</strong> stålprofil.xlsx<br />
Konstruktion/Beregning <strong>af</strong> åbningsfaktor.pdf<br />
Konstruktion/Termisk inerti lagdelt konstruktion.xlsx<br />
135
Geoteknik <strong>og</strong> Fundering<br />
B<br />
B.1 Fundering<br />
På vedlagte CD henvises til filerne:<br />
Geoteknik <strong>og</strong> Fundering/Konsolideringsforsøg.pdf<br />
Geoteknik <strong>og</strong> Fundering/Reaktioner ved simpelt u.xlsx<br />
Geoteknik <strong>og</strong> Fundering/Spændinger.xlsx<br />
B.2 Direkte <strong>fundering</strong><br />
På vedlagte CD henvises til filerne:<br />
Geoteknik <strong>og</strong> Fundering/Konventionelle konsolideringssætninger.pdf<br />
Geoteknik <strong>og</strong> Fundering/Direkte <strong>fundering</strong> samt gennemlokning.xlsx<br />
B.3 Pæle<strong>fundering</strong><br />
På vedlagte CD henvises til filerne:<br />
Geoteknik <strong>og</strong> Fundering/Enkelt pæles træk- <strong>og</strong> trykbæreevne samt maks belastning.xlsx<br />
Geoteknik <strong>og</strong> Fundering/Vandepitte.pdf<br />
137
Gruppe P18<br />
B. Geoteknik <strong>og</strong> Fundering<br />
B.4 Boreprofil<br />
138
B.4. Boreprofil<br />
<strong>Aalborg</strong> Universitet<br />
139
Gruppe P18<br />
B. Geoteknik <strong>og</strong> Fundering<br />
140
