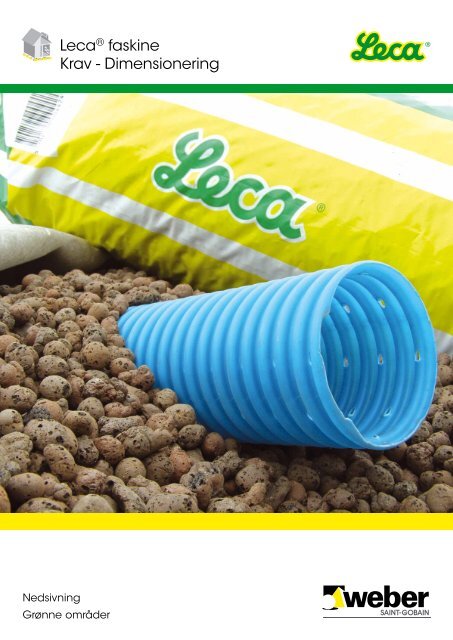

Leca ® faskineKrav - DimensioneringNedsivningGrønne områder

Denne brochure omhandler nedsivningaf regnvand fra tag ellerfortov til faskine med Leca ® 10-20som faskinemateriale.Leca ® letklinker er et naturprodukt– små lette, luftfyldte korn,der fremstilles af dansk ler. Grundmaterialeter plastisk ler, der eftergrundig forbehandling opvarmesog ekspanderes i roterende ovne.Til slut brændes leret ved ca. 1100 °C.Leca ® faskiner er fuldstændig sikreover for rotter, mus og andre skadedyr.Dyrene kan hverken leve eller lave gangei løse Leca ® letklinker.Komprimeret Leca ® 10-20 har en relativthøj styrke og E-modul, og Leca ® faskinerkan uden problemer placeres underindkørsler, parkeringsarealer m.m. jf. brochuren»Leca ® letfyld«, som kan ses ellerdownloades på »www.weber.dk/leca«.Ved komprimering pakker Leca ® letklinkersig svarende til en sætning på ca. 10 %.Løs Leca ® 10-20 er:• uorganisk og uforgængeligt• frostbestandigt• genanvendeligt• et højt permeabelt materiale, hvorder er plads til en masse vand mellemkornene.Løs Leca ® 10-20Densitetca. 230 kg/m³Effektiv porøsitet ca. 54 %Effektiv porøsitet er beregnet som hulrumsvolumentetinkl. 5 min. vandabsorption.LovgivningDet kræver tilladelse fra kommunen, hvisman ønsker at nedsive regnvand, somhidtil har været ført til hovedkloak.Der betales ikke vandledningsafgift forafledning af regnvand til en faskine, ogmange kommuner refunderer i dag helteller delvist tilslutningsbidraget for kloaktilslutning,hvis grundejeren etablerer enfaskine.Faskine:• Afledning af regnvand skal ske tilen faskine.• Dimensionering, placering og udførelseaf faskinen skal sikre, at derikke opstår oversvømmelser ellerandre gener.• Afstand til indvindingsanlæg fordrikkevand og afstand til vandløbskal være mindst 25 m.• Afstand til beboelseshuse og tilhuse med kælder bør være minimum5 m. For andre bygninger kanafstanden nedsættes til 2 m.Projektering, dimensionering, udførelseog drift af faskiner er udførligt beskreveti »Nedsivning af regnvand i faskiner«,Teknologisk Rørcenter-anvisning 009,juni 2005.Nedsivningsanlæg skal forsynes medet effektivt sandfang ved indløbet, såbundfældeligt og opslæmmet stof fjernesinden indløbet i faskinen.For små faskiner ved parcelhuse er entagnedløbsbrønd med sandfang tilstrækkelig.Minimumsfald mellem nedløbsbrønd ogfaskine er 10 ‰, og den mindste tilladeligeledningsdimension er 75 mm.For at undgå tilstopning af faskine medomkringliggende jord bør der altid placeresen fiberdug over og gerne omkringhele faskinen.Før spaden stikkes i jordenFor at kunne vurdere om nedsivning afregnvand er mulig, og hvor en eventuelfaskine kan placeres, skal der foretagesen forundersøgelse på den aktuelleparcel.Forundersøgelser:• Jordbund – nedsivningshastighed• Elkabler – lokal elselskab• Gasledninger – gasselskabet• Vandledninger – vandværket• Telefon m.m. – teleselskab• Kloak, olietank – kommunenRegler for ledningsanlæg i jord ogminimumsafstande mellem ledninger afforskellig type og sikring af eksisterendeledninger er beskrevet i DS 475: »Normfor etablering af ledningsanlæg i jord«.Ansøgning kommunen:• Nedsivningstilladelse• Ophævelse af tilslutningspligt• Tilbagebetaling af tilslutningsafgiftStandard-ansøgningsskema for faskinerkan downloades fra flere kommunershjemmesider.2

Jordens hydrauliske ledningsevneDen aktuelle jords tæthed over for nedsivendevand er af afgørende betydningfor størrelsen af faskinen. Jordens evnetil at transportere vand benævnes oftehydraulisk ledningsevne, permeabiliteteller infiltrationsevne. Jordens hydrauliskeledningsevne er et mål for, hvormeget vand der kan strømme gennemet jordareal per tidsenhed. I princippetkan den derfor ret simpelt bestemmesved at fylde et hul i jorden med vand ogmåle udsivningstiden.Procedure til måling af jordens mættedehydrauliske ledningsevne:• Udgrav et testhul i niveau med faskinensforventede dybde. DimensionL x B x H.• Fyld hullet med vand og lad detsive fuldstændigt væk.• Fyld igen hullet med vand, mennu kun til ¾ højde, og mål tiden(t) i minutter, til vandoverfladen ersunket til ¼ højde.• Beregn jordens vejledende mættedehydrauliske ledningsevne K(m/s):Udsivet vandvolumen (m³)½ • L • B • HK = =Udsivningsareal (m²) • 60 • tid (min) ((L + B) • H + L • B) • 60 • tFor et testhul med dimensionerne 0,3 x 0,3 x 0,3 m kan jordens mættedehydrauliske ledningsevne aflæses i nedenstående figur eller beregnes som:0,00083K (m/s) =Udsivningstid i min.Hensigten med brochuren er atvideregive nyttige erfaringer omLeca ® produkternes egenskaberog anvendelse. Informationerneer udarbejdet som forslag tilbrug for de ansvarlige ved denenkelte opgaves projektering ogudførelse. Saint-Gobain WeberA/S påtager sig ikke ansvar fordimensionering, projektering ellernoget juridisk ansvar for de vejledendeinformationer indeholdt idenne brochure.Leca ® letklinker produceresi Danmark af Saint-GobainWeber A/S, som er en miljøbevidstvirksomhed, der er underlagtbåde intern og eksternkvalitetskontrol.Saint-Gobain Weber A/S,Leca ® værket, har kvalitetsstyringssystemefter DS/EN ISO9001 og miljøstyringssystemefter DS/EN ISO 14001.10 -3Test hul: 0,3 m x 0,3 m x 0,3 mVejledende hydraulisk ledningsevne i m/sDiagram 2.10 -410 -510 -610 -7 1 10100 1000 10000Udsivningstid i min.Scan QR-koden med din smartphoneog få yderligere information.Dato: Maj 2012Gruppe: Diversewww.weber.dk/lecaSaint-Gobain Weber A/SRandersvej 75, HingeDK-8940 Randers SVTel.: +45 70 10 10 25Fax: +45 87 61 02 05Weber er del af Saint-Gobain, som er en af verdens største industrikoncernerinden for byggeprodukter. Weber producerer og markedsfører et omfattendesortiment af mineralsk baserede byggematerialer og -systemer.Alle vores produkter er af høj kvalitet og fremstillet af naturlige råstoffer, sombelaster miljøet mindst muligt.Vil du vide mere om Weber, så tjek www.weber.dk
