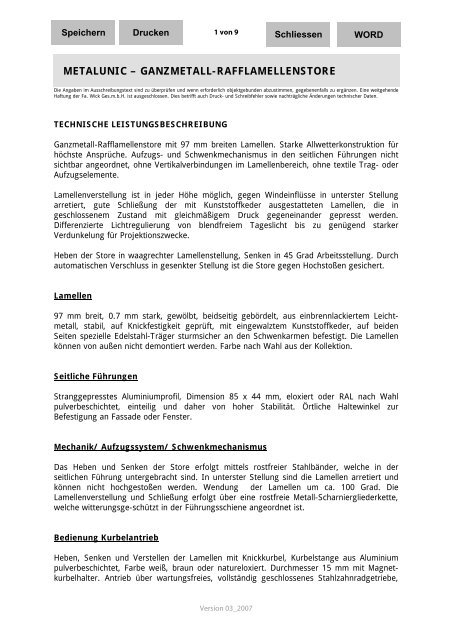

1 von 9<br />
<strong>METALUNIC</strong> – <strong>GANZMETALL</strong>-<strong>RAFFLAMELLENSTORE</strong><br />
Die Angaben im Ausschreibungstext sind zu überprüfen und wenn erforderlich objektgebunden abzustimmen, gegebenenfalls zu ergänzen. Eine weitgehende<br />
Haftung der Fa. Wick Ges.m.b.H. ist ausgeschlossen. Dies betrifft auch Druck- und Schreibfehler sowie nachträgliche Änderungen technischer Daten.<br />
TECHNISCHE LEISTUNGSBESCHREIBUNG<br />
Ganzmetall-Rafflamellenstore mit 97 mm breiten Lamellen. Starke Allwetterkonstruktion für<br />
höchste Ansprüche. Aufzugs- und Schwenkmechanismus in den seitlichen Führungen nicht<br />
sichtbar angeordnet, ohne Vertikalverbindungen im Lamellenbereich, ohne textile Trag- oder<br />
Aufzugselemente.<br />
Lamellenverstellung ist in jeder Höhe möglich, gegen Windeinflüsse in unterster Stellung<br />
arretiert, gute Schließung der mit Kunststoffkeder ausgestatteten Lamellen, die in<br />
geschlossenem Zustand mit gleichmäßigem Druck gegeneinander gepresst werden.<br />
Differenzierte Lichtregulierung von blendfreiem Tageslicht bis zu genügend starker<br />
Verdunkelung für Projektionszwecke.<br />
Heben der Store in waagrechter Lamellenstellung, Senken in 45 Grad Arbeitsstellung. Durch<br />
automatischen Verschluss in gesenkter Stellung ist die Store gegen Hochstoßen gesichert.<br />
Lamellen<br />
97 mm breit, 0.7 mm stark, gewölbt, beidseitig gebördelt, aus einbrennlackiertem Leichtmetall,<br />
stabil, auf Knickfestigkeit geprüft, mit eingewalztem Kunststoffkeder, auf beiden<br />
Seiten spezielle Edelstahl-Träger sturmsicher an den Schwenkarmen befestigt. Die Lamellen<br />
können von außen nicht demontiert werden. Farbe nach Wahl aus der Kollektion.<br />
Seitliche Führungen<br />
Stranggepresstes Aluminiumprofil, Dimension 85 x 44 mm, eloxiert oder RAL nach Wahl<br />
pulverbeschichtet, einteilig und daher von hoher Stabilität. Örtliche Haltewinkel zur<br />
Befestigung an Fassade oder Fenster.<br />
Mechanik/ Aufzugssystem/ Schwenkmechanismus<br />
Das Heben und Senken der Store erfolgt mittels rostfreier Stahlbänder, welche in der<br />
seitlichen Führung untergebracht sind. In unterster Stellung sind die Lamellen arretiert und<br />
können nicht hochgestoßen werden. Wendung der Lamellen um ca. 100 Grad. Die<br />
Lamellenverstellung und Schließung erfolgt über eine rostfreie Metall-Scharniergliederkette,<br />
welche witterungsge-schützt in der Führungsschiene angeordnet ist.<br />
Bedienung Kurbelantrieb<br />
Heben, Senken und Verstellen der Lamellen mit Knickkurbel, Kurbelstange aus Aluminium<br />
pulverbeschichtet, Farbe weiß, braun oder natureloxiert. Durchmesser 15 mm mit Magnetkurbelhalter.<br />
Antrieb über wartungsfreies, vollständig geschlossenes Stahlzahnradgetriebe,<br />
Version 03_2007
2 von 9<br />
Übersetzung 1:2. Eingebauter, justierbarer Endanschlag für die obere und untere Endbegrenzung<br />
verhindert Fehlbedienung.<br />
Bedienung – Motorantrieb<br />
Induktionsmotor, 230 V, 50 Hz, für Einphasenwechselstrom, mit eingebautem Thermoschutzschalter,<br />
Kondensator und wartungsfreiem Getriebe. Kabellänge mit Stecker Stas 3<br />
ca. 0,5 m, Kabelquerschnitt 4 x 0,75 mm². Oberer und unterer Endschalter sind einstellbar.<br />
Einbau in Oberschiene. Weiters ist der Motor mit einem Sicherheitsendschalter für oben<br />
ausgestattet.<br />
Schutzart IP 44 und VDE- und CE- Zeichen.<br />
Windstabilität:<br />
Damit die Bildschirmarbeitsplätze auch bei stärkerem Wind der Arbeitsstätten-Verordnung<br />
entsprechend geschützt sind, muss gewährleistet sein, dass die Außenjalousie bis 100 km/h<br />
eingesetzt werden kann.<br />
STEUERUNG<br />
Alle Motoren sind einzeln zu steuern und übergeordnet ist ein Zentralschalter mit<br />
Zeitprogramm vorzusehen. Als örtliches Steuergerät ist ein Elero oder gleichwertiges Motorsteuergerät<br />
z. B. Elero VarioTec vorzusehen. Das Steuergerät kann die örtlichen und die<br />
Zentralbefehle verarbeiten.<br />
Leistungsumfang:<br />
Anzubieten ist bei Steuerungselementen nur die Lieferung.<br />
Die Verkabelungs- und Anschlussarbeiten werden bauseits ausgeführt.<br />
STEUERUNG Inhaltsverzeichnis:<br />
VERDRAHTETES STEUERUNGSSYSTEM<br />
I Motor- und Zentral-/Gruppensteuergerät<br />
- VarioTec<br />
II Motor- und Zentral-/Gruppen Auswertgerät<br />
- AeroTec<br />
III Lichtsensor und Windwächter<br />
- Aero<br />
IV Motor- und Zentral-/Gruppen Zeitschaltuhr<br />
- AstroTec<br />
Version 03_2007
3 von 9<br />
FUNKSTEUERUNG<br />
I MOTORSTEUERGERÄT / FUNKPLATINE<br />
- in Motor integriert!<br />
II BEDIENUNGSELEMENTE<br />
1 Handsender 1a LUMERO TEL 1-Kanal<br />
1b VARIOTEL PLUS 6-Kanal<br />
1c VARIO TEL PLUS 10 11-Kanal<br />
1d* TEMPO TEL 5 + 1 mit Zeitschaltuhr<br />
2 Wandsender 2a MEMO TEC 868 1-Kanal<br />
2b* ASTRO TEC 868 Wandsender mit Zeitschaltuhr<br />
III AUTOMATIKSTEUERUNG<br />
3a AERO 868 AC<br />
3b ASTRO TEC 868* Zeitschaltuhr<br />
3c TEMPO TEL*<br />
*für Einzel- und Zentral-Bedienung geeignet!<br />
VERDRAHTETES STEUERUNGSSYSTEM<br />
I Motor- und Zentral-/Gruppensteuergerät<br />
VarioTec<br />
Motor- und Zentral-/Gruppensteuergerät für ProLine-Komfortsteuerung<br />
zur Steuerung eines Motors oder einer Gruppe von Motorsteuergeräten.<br />
Beliebig viele Einzelmotorsteuerungen können sowohl einzeln als auch in Gruppen oder zentral angesteuert<br />
werden. Anschlussmöglichkeit für zweite Schaltstelle und übergeordnete Steuergeräte<br />
Betriebsmodus für Rohrantrieb (Rollladen, Rollo, Markise) oder Jalousieantrieb einstellbar<br />
Zwischenposition und Wendeposition für Jalousien einlernbar.<br />
Manuelle Bedienung über integrierte große Tasten (AUF, STOP, AB) jederzeit möglich<br />
Zentralbefehle sind über Hand / Automatik-Schiebeschalter abschaltbar<br />
Unterscheidungsmöglichkeit von normalen Zentralbefehlen und Notsignalen ( z.B. Windalarm)<br />
an dem Zentraleingang<br />
Bei Netzausfall Pufferung der Einstellungen durch Standard-Batterie CR 2032<br />
Zum Einbau in Abzweigschalterdose 60mm tief oder entsprechend hoher Aufputzdose.<br />
Adapterrahmen für diverse Schalterprogramme von Jung, Busch Jaeger,<br />
Merten, Gira, Berker, Peha und Feller.<br />
Fabrikat:<br />
Elero oder vergleichbares Produkt<br />
Typ:<br />
VarioTec<br />
Anschlussspannung: 230-240 V / 50Hz<br />
Schaltkontakt: 5A / 250 V AC bei cosϕ = 1<br />
Farbe:<br />
weiß oder alpinweiß<br />
Leistungsumfang: Lieferung<br />
Zentralsteuerung:<br />
Als Zentralschalter wird ein Sonnen- und Windwächter, z.B. Elero AeroTec,<br />
beziehungsweise ein Schalter mit Zeitprogramm, z. B. Elero AstroTec, oder ein<br />
vergleichbares Produkt vorgesehen. Siehe folgende Leistungsbeschreibung:<br />
Version 03_2007
4 von 9<br />
II Motor- und Zentral-/Gruppenauswertegerät<br />
AeroTec<br />
Mikroprozessorgesteuertes Sonne-/Wind Auswertungsgerät für ProLine-Komfortsteuerung<br />
oder zur direkten Ansteuerung eines Wechselstrommotors.<br />
Beliebig viele Einzelmotorsteuerungen können sowohl einzeln,<br />
als auch in Gruppen oder zentral angesteuert werden,<br />
Anschlussmöglichkeit für Windwächter, Lichtaufnehmer,<br />
Regensensor und zweiter Schaltstelle.<br />
Der Windwächter ist aus Sicherheitsgründen sowohl im<br />
Hand-, als auch im Automatikbetrieb vorrangig.<br />
Die Verbindung zum angeschlossenen Windsensor wird<br />
durch die integrierte Drahtbrucherkennung überwacht.<br />
Werksseitig voreingestellt.<br />
Zwischenposition und Wendung für Jalousien einlernbar.<br />
Betriebszustände und Einstelldaten werden über das große Display angezeigt.<br />
Einstellungen sind menügeführt und in 17 Sprachen anzeigbar.<br />
Zeitfunktionen (Sperrzeit oder Schaltzeit) programmierbar.<br />
Verzögerungszeiten und Schwellwerte sind individuell veränderbar.<br />
Zum Einbau in Abzweigschalterdose 60mm tief oder entsprechend hohe Aufputzdose.<br />
Manuelle Bedienung ist jederzeit durch große AUF- / Stop- / Ab-Tasten möglich<br />
Schiebeschalter Hand / Automatik<br />
Für Anschluss eines Wechselstrommotors, Schaltstrom 5A/250V AC bei cosϕ =1.<br />
Bei Netzausfall Pufferung der Einstellungen durch Standard-Batterie CR 2032<br />
Adapterrahmen für diverse Schalterprogramme von Jung, Busch Jaeger,<br />
Merten, Gira, Berker, Peha und Feller.<br />
Fabrikat:<br />
Typ:<br />
Elero oder vergleichbares Produkt<br />
AeroTec<br />
Anschlussspannung: 230-240 V / 50Hz<br />
Schaltkontakt: 5A / 250 V AC bei cosϕ = 1<br />
Farbe:<br />
weiß oder alpinweiß<br />
Leistungsumfang: Lieferung<br />
III Lichtsensor und Windwächter<br />
Aero<br />
Licht- und Windsensor für AeroTec.<br />
Drahtbrucherkennung<br />
Der Erfassungsbereich des Lichtsensors beträgt 150°<br />
Zulässige Umgebungstemp. –25°C bis +60°C<br />
Mit schwenkbarer Halterung zur Wandmontage.<br />
Fabrikat:<br />
Typ:<br />
Farbe:<br />
Leistungsumfang:<br />
Elero oder vergleichbares Produkt<br />
Aero<br />
alpinweiß<br />
Lieferung<br />
IV Motor- und Zentral-/Gruppen-Zeitschaltuhr<br />
AstroTec.<br />
Werksseitig voreingestellte mikroprozessorgesteuerte Zeitschaltuhr für<br />
ProLine-Komfortsteuerung oder zur direkten Ansteuerung eines Motors.<br />
Beliebig viele Einzelmotorsteuerungen können sowohl einzeln,<br />
als auch in Gruppen oder zentral angesteuert werden.<br />
Version 03_2007
5 von 9<br />
Anschlussmöglichkeit für Lichtaufnehmer, zweite Schaltstelle und<br />
übergeordnete Steuergeräte.<br />
Betriebszustände und Einstelldaten werden über das große Display angezeigt.<br />
Einstellungen sind menügeführt und in 17 Sprachen anzeigbar.<br />
Schaltzeiten werden durch das Astroprogramm automatisch den sich ständig ändernden<br />
Sonnenauf- und Sonnenuntergangszeiten im Jahresverlauf angepasst.<br />
Astroprogrammverlauf weltweit auf 156 Städte oder individuell über Längen und Breitengrad einstellbar.<br />
Astroprogramm Verschiebung (+ / -) für Sonnenauf-/Untergangszeiten zur individuellen Anpassung.<br />
Astroprogramm Sperrzeiten für Sonnenauf-/ Untergangszeiten.<br />
Nachgestellter Schließbefehl (OFFSET Funktion) oder<br />
Zweite Schließ- und Öffnungszeit zusätzlich programmierbar.<br />
Automatische Umschaltung von Sommer- und Winterzeit.<br />
Urlaubsprogramm über Zufallsgenerator.<br />
Zwischenposition und Wendung für Jalousien einlernbar.<br />
Zwischenposition und Lüftungspos. für Rollladen einlernbar.<br />
Positionswahl der Automatikschließbefehl<br />
Beschattungs– und Dämmerungsfunktion in Verbindung mit Lumo oder Lumero<br />
Betriebsmodus für Rohrantrieb (Rollladen, Rollo, Markise) oder Jalousieantrieb einstellbar<br />
Manuelle Bedienung über integrierte große Tasten (AUF, STOP, AB) jederzeit möglich<br />
Zeit-, Beschattungs- und Dämmerungsfunktion über Hand / Automatik-Schiebeschalter abschaltbar<br />
Bei Netzausfall Pufferung der Einstellungen durch Standard-Batterie CR 2032<br />
Zum Einbau in Abzweigschalterdose 60mm tief oder entsprechend hoher Aufputzdose.<br />
Adapterrahmen für diverse Schalterprogramme von Jung, Busch Jaeger,<br />
Merten, Gira, Berker, Peha und Feller.<br />
Fabrikat:<br />
Typ:<br />
Elero oder vergleichbares Produkt<br />
AstroTec<br />
Anschlussspannung: 230-240 V / 50Hz<br />
Schaltkontakt: 5A / 250 V AC bei cosϕ = 1<br />
Farbe:<br />
weiß oder alpinweiß<br />
Leistungsumfang: Lieferung, Einbau und<br />
Inbetriebnahme entsprechend<br />
den Herstellerangaben und<br />
nach den geltenden Vorschriften.<br />
FUNKSTEUERUNG<br />
I MOTORSTEUERGERÄT / FUNKPLATINE<br />
Bereits in Motor integriert!<br />
II BEDIENUNGSELEMENTE<br />
1 Funkhandsender für Sonnenschutzanlagen<br />
1a LumeroTel.<br />
1 Kanal Handsender für ProLine-868 Empfänger.<br />
Ist auf beliebig viele ProLine-868 Empfänger einlernbar.<br />
Hohe Funktionssicherheit durch gesetzlich geschützte Funkfrequenz 868,3MHz.<br />
Zur Ansteuerung von ProLine-868-Empfängern in einem Raum.<br />
Zwischenposition und Wendung für Jalousien sind in die Empfänger einlernbar.<br />
Manuelle Anfahrten der programmierten Positionen sind sowohl bei Hand / Autom. möglich.<br />
Zeit-, Beschattungs- und Dämmerungsfunktion über Hand / Automatik-Schiebeschalter abschaltbar.<br />
Manuelle Bedienung über integrierte große Tasten (AUF, STOP, AB) jederzeit möglich.<br />
Versorgung über Standard-Batterien 2 x LR 03 (AAA).<br />
Wandhalter für Handsender ist im Lieferumfang enthalten.<br />
Version 03_2007
6 von 9<br />
Fabrikat:<br />
Typ:<br />
Farbe:<br />
Elero oder vergleichbares Produkt<br />
LumeroTel<br />
alpinweiß<br />
1b VarioTel Plus.<br />
5 plus 1 Kanal Funkhandsender für ProLine-868-Empfänger.<br />
Verfügt über 5 Einzelkanäle und einen Zentralkanal.<br />
Ist auf beliebig viele ProLine-868 Empfänger einlernbar.<br />
Hohe Funktionssicherheit durch gesetzlich geschützte Funkfrequenz 868,3MHz.<br />
Kanalanwahl erfolgt über Select-Taste, Kanalauswahl wird über LED’s angezeigt.<br />
Zeit-, Beschattungs- und Dämmerungsfunktion über Hand / Automatik-Schiebeschalter abschaltbar.<br />
Zwischenposition und Lüftungspos. für Rollladen sind in die Empfänger einlernbar.<br />
Zwischenposition und Tuchstraffung für Markisen sind in die Empfänger einlernbar.<br />
Zwischenposition und Wendung für Jalousien sind in die Empfänger einlernbar.<br />
Manuelle Bedienung über integrierte große Tasten (AUF, STOP, AB) jederzeit möglich.<br />
Versorgung über Standard-Batterien 2 x LR 03 (AAA).<br />
Wandhalter für Handsender ist im Lieferumfang enthalten.<br />
Fabrikat:<br />
Typ:<br />
Farbe:<br />
Elero oder vergleichbares Produkt<br />
VarioTel Plus<br />
alpinweiß<br />
1c VarioTel Plus-10.<br />
10 plus 1 Kanal Funkhandsender für ProLine-868-Empfänger.<br />
Verfügt über 10 Einzelkanäle und einen Zentralkanal.<br />
Ist auf beliebig viele ProLine-868 Empfänger einlernbar.<br />
Hohe Funktionssicherheit durch gesetzlich geschützte Funkfrequenz 868,3MHz.<br />
Kanalanwahl erfolgt über Select-Taste, Kanalauswahl wird über LED’s angezeigt.<br />
Zeit-, Beschattungs- und Dämmerungsfunktion über Hand / Automatik-Schiebeschalter abschaltbar.<br />
Zwischenposition und Lüftungspos. für Rollladen sind in die Empfänger einlernbar.<br />
Zwischenposition und Tuchstraffung für Markisen sind in die Empfänger einlernbar.<br />
Zwischenposition und Wendung für Jalousien sind in die Empfänger einlernbar.<br />
Manuelle Bedienung über integrierte große Tasten (AUF, STOP, AB) jederzeit möglich.<br />
Versorgung über Standard-Batterien 2 x LR 03 (AAA).<br />
Wandhalter für Handsender ist im Lieferumfang enthalten.<br />
Fabrikat:<br />
Typ:<br />
Farbe:<br />
Elero oder vergleichbares Produkt<br />
VarioTel Plus-10<br />
alpinweiß<br />
1d* TempoTel.<br />
5 plus 1 Kanal Handsender mit voreingestellter Zeitschaltuhr für ProLine-868 Empfänger.<br />
Verfügt über 5 Einzelkanäle und einen Zentralkanal.<br />
Ist auf beliebig viele ProLine-868 Empfänger einlernbar.<br />
Hohe Funktionssicherheit durch gesetzlich geschützte Funkfrequenz 868,3MHz.<br />
Betriebszustände und Einstelldaten werden über das große Display angezeigt.<br />
Kanalanwahl erfolgt über Select-Taste, Kanalauswahl wird über LED’s angezeigt.<br />
Einstellungen sind menügeführt und in 17 Sprachen anzeigbar.<br />
Schließzeiten passen sich automatisch durch das Astro-Abendprogramm den ständig ändernden<br />
Sonnenuntergangszeiten im Jahresverlauf an.<br />
Astroprogrammverlauf weltweit auf 156 Städte oder individuell über Längen- und Breitengrad einstellbar.<br />
Astro-Abendprogramm Verschiebung (+ / -) für Sonnenuntergangszeiten zur individuellen Anpassung.<br />
Astro-Abendprogramm Sperrzeiten für Sonnen Untergangszeiten.<br />
Automatische Umschaltung von Sommer- und Winterzeit.<br />
Urlaubsprogramm über Zufallsgenerator.<br />
Zwischenposition und Wendung für Jalousien einstellbar.<br />
Betriebsmodus für Rohrantrieb (Rollladen, Rollo, Markise) oder Jalousieantrieb anwählbar.<br />
Positionswahl (Zwischen-/Lüftungs, Wendeposition, Endlage) der Automatikschließbefehle.<br />
Manuelle Bedienung über integrierte große Tasten (AUF, STOP, AB) jederzeit möglich<br />
Version 03_2007
7 von 9<br />
Zeitfunktion wird auf dem Zentralkanal gesendet und sind über den Hand-/Automatik-Schiebeschalter<br />
abschaltbar.<br />
Versorgung über Standard-Batterien 2 x LR 03 (AAA)<br />
Fabrikat:<br />
Typ:<br />
Farbe:<br />
Elero oder vergleichbares Produkt<br />
TempoTel<br />
alpinweiß<br />
2 der intelligente Funkwandsender<br />
2a MemoTec-868.<br />
Mikroprozessorgesteuerter Funk Sender mit Zeitfunktion für ProLine-868 Empfänger.<br />
Ist auf beliebig viele ProLine-868 Empfänger einlernbar.<br />
Hohe Funktionssicherheit durch gesetzlich geschützte Funkfrequenz 868,3MHz.<br />
Integrierte Zeitfunktion, welche jeden Tag einen Schließ- und einen Öffnungsbefehl<br />
Im 24 Stunden-Rhythmus oder im Wochen-Rhythmus wiederholt.<br />
Zwischenposition und Lüftungsposition. für Rollladen/Rollo einlernbar.<br />
Zwischenposition und Wendung für Jalousien einlernbar.<br />
Schiebeschalter Hand / Automatik zum Abschalten der Zeitfunktion.<br />
Manuelle Bedienung ist jederzeit durch große AUF- / Stop- / Ab-Tasten möglich.<br />
Versorgung über Standard-Batterien 2 x LR 03 (AAA).<br />
Einfache Aufputz-Montage durch Montageplatte mit Einrastfunktion.<br />
Fabrikat:<br />
Elero oder vergleichbares Produkt<br />
Typ:<br />
MemoTec-868<br />
Farbe:<br />
alpinweiß<br />
2b* AstroTec-868.<br />
Werksseitig voreingestellte mikroprozessorgesteuerte Funk Zeitschaltuhr zur Ansteuerung<br />
von ProLine-868 Empfängern.<br />
Ist auf beliebig viele ProLine-868 Empfänger einlernbar.<br />
Hohe Funktionssicherheit durch gesetzlich geschützte Funkfrequenz 868,3MHz.<br />
Anschlussmöglichkeit für Lichtaufnehmer.<br />
Betriebszustände und Einstelldaten werden über das große Display angezeigt.<br />
Einstellungen sind menügeführt und in 17 Sprachen anzeigbar.<br />
Schaltzeiten werden durch das Astroprogramm automatisch den sich ständig ändernden<br />
Sonnenauf- und Sonnenuntergangszeiten im Jahresverlauf angepasst.<br />
Astroprogrammverlauf weltweit auf 156 Städte<br />
oder individuell über Längen und Breitengrad einstellbar.<br />
Astroprogramm Verschiebung (+ / -) für Sonnenauf-/Untergangszeiten zur individuellen Anpassung.<br />
Astroprogramm Sperrzeiten für Sonnenauf-/ Untergangszeiten.<br />
Nachgestellter Schließbefehl (OFFSET Funktion) oder<br />
Zweite Schließ- und Öffnungszeit zusätzlich programmierbar.<br />
Automatische Umschaltung von Sommer- und Winterzeit.<br />
Urlaubsprogramm über Zufallsgenerator.<br />
Zwischenposition und Wendung für Jalousien einlernbar.<br />
Positionswahl (Zwischen-/Lüftungs-/Wendeposition, Endlage) der Automatikschließbefehle.<br />
Beschattungs– und Dämmerungsfunktion in Verbindung mit Elero Lichtsensor Lumo.<br />
Betriebsmodus für Rohrantrieb (Rollladen, Rollo, Markise) oder Jalousieantrieb einstellbar.<br />
Manuelle Bedienung über integrierte große Tasten (AUF, STOP, AB) jederzeit möglich.<br />
Zeit-, Beschattungs- und Dämmerungsfunktion über Hand / Automatik-Schiebeschalter abschaltbar.<br />
Versorgung über Standard-Batterien 2 x LR 03 (AAA).<br />
Einfache Aufputz-Montage durch Montageplatte mit Einrastfunktion.<br />
Fabrikat:<br />
Typ:<br />
Farbe:<br />
Elero oder vergleichbares Produkt<br />
AstroTec-868<br />
alpinweiß<br />
Version 03_2007
8 von 9<br />
AUTOMATIKSTEUERUNG<br />
3a Aero-868 AC<br />
Funksensorik für Licht- und Windauswertung<br />
Licht- und Windsensor ProLine-868 für Markisen und Jalousien.<br />
Auf beliebig viele Empfänger im Sendebereich einlernbar.<br />
Hohe Funktionssicherheit durch gesetzlich geschützte Funkfrequenz 868,3 MHz.<br />
Durch die Automatische Funkstrecken-Überwachung führt der Empfänger bei Verlust der<br />
Funkverbindung eine Einfahrt der Anlage aus.<br />
Ansprechschwellen für Sonnenschutz- und Windschutzfunktion über Drehschalter einstellbar.<br />
Testfunktion zur schnellen Überprüfung der Funktionen aktivierbar.<br />
Der Erfassungsbereich des Lichtsensors beträgt 150°<br />
Zulässige Umgebungstemp. –25°C bis +60°C<br />
Mit schwenkbarer Halterung zur Wandmontage.<br />
Fabrikat:<br />
Elero oder vergleichbares Produkt<br />
Typ:<br />
Aero-868 AC<br />
Anschlussspannung:<br />
Farbe:<br />
230-240 V / 50Hz<br />
transparent<br />
3b AstroTec-868*.<br />
Werksseitig voreingestellte mikroprozessorgesteuerte Funk Zeitschaltuhr zur Ansteuerung<br />
von ProLine-868 Empfängern. Ist auf beliebig viele ProLine-868 Empfänger einlernbar.<br />
Hohe Funktionssicherheit durch gesetzlich geschützte Funkfrequenz 868,3MHz.<br />
Anschlussmöglichkeit für Lichtaufnehmer.<br />
Betriebszustände und Einstelldaten werden über das große Display angezeigt.<br />
Einstellungen sind menügeführt und in 17 Sprachen anzeigbar.<br />
Schaltzeiten werden durch das Astroprogramm automatisch den sich ständig ändernden<br />
Sonnenauf- und Sonnenuntergangszeiten im Jahresverlauf angepasst.<br />
Astroprogrammverlauf weltweit auf 156 Städte oder individuell über Längen und Breitengrad einstellbar.<br />
Astroprogramm Verschiebung (+ / -) für Sonnenauf-/Untergangszeiten zur individuellen Anpassung.<br />
Astroprogramm Sperrzeiten für Sonnenauf-/ Untergangszeiten.<br />
Nachgestellter Schließbefehl (OFFSET Funktion) oder<br />
Zweite Schließ- und Öffnungszeit zusätzlich programmierbar.<br />
Automatische Umschaltung von Sommer- und Winterzeit.<br />
Urlaubsprogramm über Zufallsgenerator.<br />
Zwischenposition und Wendung für Jalousien einlernbar.<br />
Positionswahl (Zwischen-/Lüftungs-/Wendeposition, Endlage) der Automatikschließbefehle.<br />
Beschattungs- und Dämmerungsfunktion in Verbindung mit Elero Lichtsensor Lumo.<br />
Betriebsmodus für Rohrantrieb (Rollladen, Rollo, Markise) oder Jalousieantrieb einstellbar.<br />
Manuelle Bedienung über integrierte große Tasten (AUF, STOP, AB) jederzeit möglich.<br />
Zeit-, Beschattungs- und Dämmerungsfunktion über Hand / Automatik-Schiebeschalter abschaltbar.<br />
Versorgung über Standard-Batterien 2 x LR 03 (AAA).<br />
Einfache Aufputz-Montage durch Montageplatte mit Einrastfunktion.<br />
Fabrikat:<br />
Typ:<br />
Farbe:<br />
Elero oder vergleichbares Produkt<br />
AstroTec-868<br />
alpinweiß<br />
3c TempoTel*<br />
5 plus 1 Kanal Handsender mit voreingestellter Zeitschaltuhr für ProLine-868 Empfänger.<br />
Verfügt über 5 Einzelkanäle und einen Zentralkanal. Ist auf beliebig viele ProLine-868 Empfänger einlernbar.<br />
Hohe Funktionssicherheit durch gesetzlich geschützte Funkfrequenz 868,3MHz.<br />
Betriebszustände und Einstelldaten werden über das große Display angezeigt.<br />
Kanalanwahl erfolgt über Select-Taste, Kanalauswahl wird über LED’s angezeigt.<br />
Einstellungen sind menügeführt und in 17 Sprachen anzeigbar.<br />
Schließzeiten passen sich automatisch durch das Astro-Abendprogramm den ständig ändernden<br />
Sonnenuntergangszeiten im Jahresverlauf an.<br />
Version 03_2007
9 von 9<br />
Astroprogrammverlauf weltweit auf 156 Städte oder individuell über Längen- und Breitengrad einstellbar.<br />
Astro-Abendprogramm Verschiebung (+ / -) für Sonnenuntergangszeiten zur individuellen Anpassung.<br />
Astro-Abendprogramm Sperrzeiten für Sonnen Untergangszeiten.<br />
Automatische Umschaltung von Sommer- und Winterzeit.<br />
Urlaubsprogramm über Zufallsgenerator.<br />
Zwischenposition und Wendung für Jalousien einstellbar.<br />
Betriebsmodus für Rohrantrieb (Rollladen, Rollo, Markise) oder Jalousieantrieb anwählbar.<br />
Positionswahl (Zwischen-/Lüftungs-/Wendeposition, Endlage) der Automatikschließbefehle.<br />
Manuelle Bedienung über integrierte große Tasten (AUF, STOP, AB) jederzeit möglich<br />
Zeitfunktion wird auf dem Zentralkanal gesendet und sind über den Hand-/Automatik-Schiebeschalter<br />
abschaltbar.<br />
Versorgung über Standard-Batterien 2 x LR 03 (AAA)<br />
Fabrikat:<br />
Typ:<br />
Farbe:<br />
Elero oder vergleichbares Produkt<br />
TempoTel<br />
alpinweiß<br />
Version 03_2007
