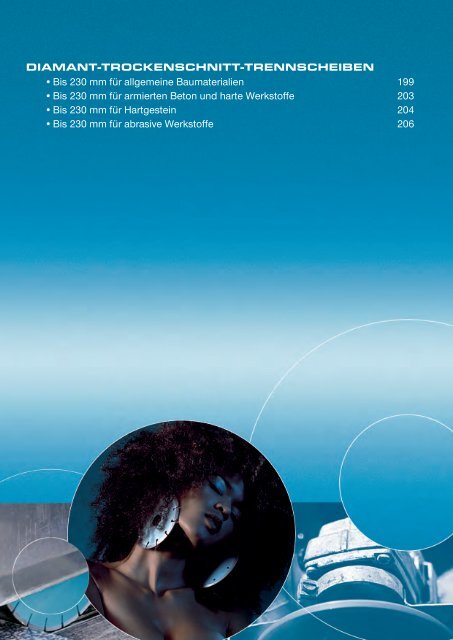

DIAMANT-TROCKENSCHNITT-TRENNSCHEIBEN<br />
•Bis 230 mm für allgemeine Baumaterialien 199<br />
•Bis 230 mm für armierten Beton und harte Werkstoffe 203<br />
•Bis 230 mm für Hartgestein 204<br />
•Bis 230 mm für abrasive Werkstoffe 206
C3<br />
DIAMANT-TROCKENSCHNITT-TRENNSCHEIBEN<br />
Superdünne Diamant Trennscheiben<br />
ANWENDUNGEN<br />
Trennen von: Kleindimensionierten Baumaterialien, Hartgestein oder Granitplatten sowie Fliesen und Keramikplatten<br />
bzw. Feinsteinzeug<br />
KÄUFERGRUPPEN<br />
Hochbau, Straßen- und Gartenanlagenbau; Innenausbau, Fliesenleger, Steinmetze<br />
Das Produkt<br />
AUFBAU<br />
Die von TYROLIT patentierte HDS-Technologie (high density<br />
sintered) ermöglicht die Herstellung „Superdünner Diamant-<br />
Trennscheiben“.<br />
Der Schneidbelag ist direkt aufgesintert, ein spezialbehandeltes<br />
Stahlstammblatt sorgt für absolute Laufruhe (kein „Flattern“)<br />
Standard<br />
Superdünn<br />
192<br />
• Synthetischer Diamant<br />
• Metallbindung<br />
MARKTÜBLICHE SEGMENTIERUNG (Formen, Abmessungen)<br />
Form: D [mm] T/X [mm] H [mm]<br />
C3 115 1,2/5 22,23<br />
125 1,2/5 22,23<br />
180 1,9/7 22,23<br />
230 1,9/7 22,23<br />
X = Segmenthöhe = max. ausnutzbare diamantbesetzte Höhe<br />
2,2 mm<br />
2,6 mm<br />
1,2 mm<br />
1,9 mm<br />
ANFORDERUNGEN<br />
Der Anwender will Trennarbeiten ohne große Kraftanstrengung, maßgenau, in relativ kurzer Zeit vornehmen.<br />
DIAMANT-TROCKENSCHNITT-TRENNSCHEIBEN
Qualität<br />
• Sehr kurze Trennzeiten<br />
• Für verschiedene Werkstoffe (von allgemeinen Baumaterialien über Hartstein bis Fliesen) geeignet<br />
• Hohe Schnittgenauigkeit<br />
• Wenig Materialverlust, maßgenaues Arbeiten<br />
• Umweltschonend (wenig Staub, Energiebedarf)<br />
Anwendungstipps<br />
• Trennarbeit ohne hohen Anpressdruck<br />
• Leichte Pendelbewegung (oszillierend) ausführen<br />
• Besonders geeignet zur Erzielung sehr sauberer, ausbruchsfreier, gerader Schnittkanten und -flächen<br />
• Weniger Nachbearbeitung<br />
MATERIAL, WERKSTOFFE, WERKSTÜCKE<br />
• Baumaterialien<br />
• Fliesen, Keramik<br />
• Hartgestein, Granit<br />
MASCHINE<br />
Spezifikationschlüssel: z.B. EBF<br />
1. Buchstabe: Produktlinie E SECUR EXTRA<br />
X XPERT<br />
C CLASSIC<br />
2. Buchstabe: Material B Baumaterialien<br />
C Beton<br />
H Hartgestein<br />
T Fliesen<br />
S Weichgestein<br />
A Asphalt<br />
AB Abras. Material<br />
3. Buchstabe: Eigenschaften F FAST CUT<br />
L LONGLIFE<br />
S SILENT<br />
Einhandwinkelschleifer: Ø 100, 115, 125 mm; 500-1400 Watt<br />
Zweihandwinkelschleifer: Ø 150, 180, 230 mm; bis 2500 Watt<br />
Umwelt, Ergonomie, Komfort<br />
• Trennen ohne Kraftanstrengung – auch Einhandanwendung möglich<br />
• Durch reduzierte Belagbreite entsteht deutlich weniger Trennstaub<br />
• Wesentlich gesundheitsfreundlicheres Arbeiten<br />
• Reduzierte Maschinenbelastung (daher höhere Lebensdauer der Maschine)<br />
193<br />
Sicherheitshinweise<br />
• Vs = max. 80 m/s Arbeitshöchstgeschwindigkeit<br />
• 100% Kontrolle der Segmenthaftung<br />
• Neue Schlitzgeometrie verhindert Rissbildung<br />
• Trennscheibe gerade im Schnittspalt führen, nicht Verkanten oder Seitenbelastung aussetzen<br />
• Nicht zulässig für Seitenschleifen<br />
• Richtungspfeil auf Scheibe muß mit Drehrichtung der Maschine übereinstimmen<br />
Fazit / Zusammenfassung<br />
Superdünne Diamant Trennscheiben decken ein breites Spektrum ab und sind hinsichtlich Bedienerfreundlichkeit<br />
unübertroffen.
Anwendungstabelle: bis ∅ 230 mm<br />
SECUR ® EXTRA<br />
Mauerschlitzer<br />
WERKSTOFF<br />
superdünn<br />
EBF<br />
turbo<br />
EBF EBL EBS EHS ES EAB ET ECF<br />
Asphalt N N N N N N N G N N<br />
Beton abrasiv G B B G B N N S N B<br />
Beton S S S S S G N N N S<br />
Beton Dachpfannen S S S S S G N B N B<br />
Beton hart S S S S S S N N N S<br />
Beton leicht armiert S S G S S G N N N S<br />
Betonsteine S S S S S G N N N S<br />
Bimsstein G B B G B N N S N B<br />
Estrich/Putz B B B G B N N S N N<br />
Feuerfeststeine weich B B B G B N N S N N<br />
Gasbeton G S G G G G N N N S<br />
GFK S G G G G G S N B B<br />
Gneis S G G G G S N N B G<br />
Granit S G G G G S N N G G<br />
Kalksandstein hart S S S G G S B N G S<br />
Kalksandstein weich B B B G B N N S N N<br />
Klinkersteine S G B B B G N N G G<br />
Marmor N B B G S N N N<br />
Poroton G G G G G G N N B B<br />
Porphyr S G B G G G N N B N<br />
194<br />
Sandstein N N B N N N N S N N<br />
Schiefer S G B B B S N N N N<br />
Schlackenbeton G B B G B B N G N B<br />
Tonziegel + -platten S S S S S G N N N G<br />
Waschbeton S S S S S G N N N S<br />
Keramikfliesen N N N N N N N N S N<br />
S sehr gut geeignet Hohe Lebensdauer in Verbindung mit höchster Schnittigkeit<br />
G gut geeignet Hohe Lebensdauer und gute Schnittfähigkeit<br />
B<br />
N<br />
bedingt geeignet<br />
nicht geeignet<br />
Bei ausschließlichem Einsatz auf diesen Werkstoffen ist verminderte<br />
Lebensdauer oder verminderte Schnittfreudigkeit (Überhitzung) zu erwarten<br />
Beim Einsatz auf diesen Werkstoffen tritt entweder extrem hoher<br />
Belagsverschleiß oder ein Abstumpfen und Überhitzen des Belages auf<br />
DIAMANT-TROCKENSCHNITT-TRENNSCHEIBEN
Anwendungstabelle: bis ∅ 300 – 400 mm<br />
SECUR ® EXTRA<br />
WERKSTOFF<br />
EB EBL EBS ECF ECL EAF EAL EA+C<br />
Asphalt N N N N N N S S S<br />
Beton abrasiv G N G B B G B B S<br />
Beton S S S S S S N N G<br />
Beton Dachpfannen S S S S S S N N B<br />
Beton hart S G G G S G N N B<br />
Beton leicht armiert S G G G G G N N B<br />
Betonsteine S S S S S S N N G<br />
Bimsstein G B G B B G N N G<br />
Estrich/Putz B N G N N G S G S<br />
Feuerfeststeine weich B N G N N G S G G<br />
Gasbeton G G G G G B N N N<br />
GFK S G G G G B N N B<br />
Gneis S S G S N B N N N<br />
Granit S G G S N B N N N<br />
Kalksandstein hart S G G G G B N N B<br />
Kalksandstein weich B N G B B G B B G<br />
Klinkersteine S G B B N B N N N<br />
Marmor N B B N B N N N<br />
Poroton G B G G G G N N G<br />
Porphyr S S G G N G N N N<br />
Sandstein N N N N N B N G G<br />
Schiefer S G B B N B N N N<br />
Schlackenbeton G N B B G B B G G<br />
Tonziegel + -platten S G S S G G N N N<br />
Waschbeton S S S S S S N N G<br />
195<br />
S sehr gut geeignet Hohe Lebensdauer in Verbindung mit höchster Schnittigkeit<br />
G gut geeignet Hohe Lebensdauer und gute Schnittfähigkeit<br />
B<br />
N<br />
bedingt geeignet<br />
nicht geeignet<br />
Bei ausschließlichem Einsatz auf diesen Werkstoffen ist verminderte<br />
Lebensdauer oder verminderte Schnittfreudigkeit (Überhitzung) zu erwarten<br />
Beim Einsatz auf diesen Werkstoffen tritt entweder extrem hoher<br />
Belagsverschleiß oder ein Abstumpfen und Überhitzen des Belages auf
Anwendungstabelle: bis ∅ 230 mm<br />
WERKSTOFF XB XBS XC XH XT<br />
Asphalt N N N N N<br />
Beton abrasiv B B G N N<br />
Beton S S S G N<br />
Beton Dachpfannen S S S G N<br />
Beton hart S S G S N<br />
Beton leicht armiert G G G G N<br />
Betonsteine S S S G N<br />
Bimsstein B B B N N<br />
Estrich/Putz B B N N N<br />
Feuerfeststeine weich B B N N N<br />
Gasbeton G G B G N<br />
GFK G G B G B<br />
Gneis G G N S B<br />
Granit G G N S G<br />
Kalksandstein hart G G N S G<br />
Kalksandstein weich G B B B N<br />
Klinkersteine B B N G G<br />
Poroton G G G G B<br />
Porphyr B B N S B<br />
Sandstein B B N N N<br />
Schiefer B B N S N<br />
196<br />
Schlackenbeton B B B B N<br />
Tonziegel + -platten S S B G N<br />
Waschbeton S S S G N<br />
Keramikfliesen N N N N S<br />
S sehr gut geeignet Hohe Lebensdauer in Verbindung mit höchster Schnittigkeit<br />
G gut geeignet Hohe Lebensdauer und gute Schnittfähigkeit<br />
B<br />
N<br />
bedingt geeignet<br />
nicht geeignet<br />
Bei ausschließlichem Einsatz auf diesen Werkstoffen ist verminderte<br />
Lebensdauer oder verminderte Schnittfreudigkeit (Überhitzung) zu erwarten<br />
Beim Einsatz auf diesen Werkstoffen tritt entweder extrem hoher<br />
Belagsverschleiß oder ein Abstumpfen und Überhitzen des Belages auf<br />
DIAMANT-TROCKENSCHNITT-TRENNSCHEIBEN
Anwendungstabelle: bis ∅ 350 mm<br />
WERKSTOFF XB XC XA<br />
Asphalt N N S<br />
Beton abrasiv B G B<br />
Beton S S N<br />
Beton Dachpfannen S S N<br />
Beton hart S G N<br />
Beton leicht armiert G G N<br />
Betonsteine S S N<br />
Bimsstein B B S<br />
Estrich/Putz B N S<br />
Feuerfeststeine weich B N S<br />
Gasbeton G B N<br />
GFK G B N<br />
Gneis G N N<br />
Granit G N N<br />
Kalksandstein hart G N N<br />
Kalksandstein weich G B B<br />
Klinkersteine B N N<br />
Poroton G G N<br />
Porphyr B N N<br />
Sandstein B N S<br />
Schiefer B N N<br />
Schlackenbeton B B G<br />
Tonziegel + -platten S B N<br />
Waschbeton S S N<br />
Keramikfliesen N N N<br />
197<br />
S sehr gut geeignet Hohe Lebensdauer in Verbindung mit höchster Schnittigkeit<br />
G gut geeignet Hohe Lebensdauer und gute Schnittfähigkeit<br />
B<br />
N<br />
bedingt geeignet<br />
nicht geeignet<br />
Bei ausschließlichem Einsatz auf diesen Werkstoffen ist verminderte<br />
Lebensdauer oder verminderte Schnittfreudigkeit (Überhitzung) zu erwarten<br />
Beim Einsatz auf diesen Werkstoffen tritt entweder extrem hoher<br />
Belagsverschleiß oder ein Abstumpfen und Überhitzen des Belages auf
Anwendungstabelle: bis ∅ 350 mm<br />
<br />
WERKSTOFF CB CC CA<br />
Asphalt N N S<br />
Beton abrasiv B G B<br />
Beton S S N<br />
Beton Dachpfannen S S N<br />
Beton hart S G N<br />
Beton leicht armiert G G N<br />
Betonsteine S S N<br />
Bimsstein B B S<br />
Estrich/Putz B N S<br />
Feuerfeststeine weich B N S<br />
Gasbeton G B N<br />
GFK G B N<br />
Gneis G N N<br />
Granit G N N<br />
Kalksandstein hart G N N<br />
Kalksandstein weich G B B<br />
Klinkersteine B N N<br />
Poroton G G N<br />
Porphyr B N N<br />
Sandstein B N S<br />
Schiefer B N N<br />
198<br />
Schlackenbeton B B G<br />
Waschbeton S B N<br />
Keramikfliesen S S N<br />
S sehr gut geeignet Hohe Lebensdauer in Verbindung mit höchster Schnittigkeit<br />
G gut geeignet Hohe Lebensdauer und gute Schnittfähigkeit<br />
B<br />
N<br />
bedingt geeignet<br />
nicht geeignet<br />
Bei ausschließlichem Einsatz auf diesen Werkstoffen ist verminderte<br />
Lebensdauer oder verminderte Schnittfreudigkeit (Überhitzung) zu erwarten<br />
Beim Einsatz auf diesen Werkstoffen tritt entweder extrem hoher<br />
Belagsverschleiß oder ein Abstumpfen und Überhitzen des Belages auf<br />
DIAMANT-TROCKENSCHNITT-TRENNSCHEIBEN
Bis 230 mm für allgemeine Baumaterialien<br />
Diese Universaltypen sind ausgelegt zum Trennen von unterschiedlichen Baumaterialien<br />
wie Beton, Ziegel oder Natursteine. Wahlweise in segmentierter Ausführung<br />
oder mit „Turbo“ Verzahnung.<br />
SECUR EXTRA DC<br />
C6<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
310632 115x2,2x22,2 5,0 TOP* 49,00 Am schnellsten - bei<br />
310633 125x2,2x22,2 5,0 TOP* 52,00 doppelter Lebensdauer;<br />
vielseitig<br />
311475 150x2,4x22,2 5,0 TOP* 72,00<br />
310842 180x2,6x1,8x22,2 7,0 TOP* 105,00<br />
280803 230x2,6x1,8x22,2 7,0 TOP* 128,00<br />
*Auf Anfrage auch als Nabentrennscheibe für Bündigschnitte lieferbar<br />
SECUR EXTRA DC C3<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
31198 115x1,2x22,2 5,0 EBF 38,00 Superdünn!<br />
31094 125x1,2x22,2 5,0 EBF 42,00 Reduzierte Staubentwicklung,<br />
Trennzeiten<br />
99278 180x1,9x1,4x22,2 7,0 EBF 97,00<br />
und Maschinenbelastung<br />
92078 230x1,9x1,4x22,2 7,0 EBF 119,00<br />
199
SECUR EXTRA DC<br />
C3R<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
328713 115x2,2x22,2 5,0 EBF 30,00 Turbo!<br />
328715 125x2,2x22,2 5,0 EBF 32,00 Extrem schnittfreudig,<br />
mit Turboschneidbelag<br />
328722 180x2,4x22,2 7,0 EBF 68,00<br />
923835 230x2,4x22,2 7,0 EBF 72,00<br />
SECUR EXTRA DC C3W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
12431 230x2,6x22,2 10,0 EBL 145,00 Lasergeschweißt<br />
Reduktion der Rüstkosten;<br />
Senkung der<br />
Werkzeugkosten<br />
200<br />
SECUR EXTRA DC C3G<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
927234 230x2,6x22,2 7,0 EBS 132,00 Geräuschgedämpfte<br />
Ausführung für stark<br />
reduzierte Lärmbelastung<br />
SECUR DC<br />
C3W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
339855 230x2,4x22,2 10,0 CLEAR 94,00 Lochsäge für verschiedenste<br />
Baumaterialien<br />
DIAMANT-TROCKENSCHNITT-TRENNSCHEIBEN
X-pert DC<br />
C3R<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
803607 115x2x22,2 5,0 XB 25,00 Profi-Werkzeug mit<br />
803608 125x2x22,2 5,0 XB 27,00 überzeugendem Preis-<br />
/Leistungsverhältnis<br />
823398 150x2,4x22,2 5,0 XB 32,00<br />
803919 180x2,4x22,2 7,0 XB 49,00<br />
802283 230x2,4x22,2 7,0 XB 58,00<br />
X-pert DC<br />
C3RG<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
328667 230x2,4x22,2 7,0 XBS 78,00 Profi-Werkzeug mit<br />
überzeugendem Preis-<br />
/Leistungsverhältnis<br />
Classic DC<br />
C3<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
221414 115x2x22,2 7,0 CB 17,00 Allround-Werkzeug<br />
221415 125x2x22,2 7,0 CB 18,00 für wirtschaftliches<br />
Arbeiten<br />
221010 180x2,6x22,2 9,0 CB 32,00<br />
221009 230x2,6x22,2 9,0 CB 39,00<br />
201
Classic DC<br />
C3R<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
284461 115x2x22,2 7,0 CB 17,00 Allround-Werkzeug<br />
284462 125x2x22,2 7,0 CB 18,00 für wirtschaftliches<br />
Arbeiten<br />
284463 180x2,4x22,2 7,0 CB 32,00<br />
284465 230x2,4x22,2 7,0 CB 39,00<br />
202<br />
DIAMANT-TROCKENSCHNITT-TRENNSCHEIBEN
Bis 230 mm für armierten Beton und harte Werkstoffe<br />
Trennscheiben die vor keinem Material zurückschrecken: Beton, armierter Beton,<br />
Armierungseisen oder harte Materialien wie Granit oder Porphyr können problemlos<br />
getrennt werden.<br />
SECUR EXTRA DC<br />
C6<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
310632 115x2,2x22,2 5,0 TOP* 49,00 Am schnellsten - bei<br />
310633 125x2,2x22,2 5,0 TOP* 52,00 doppelter Lebensdauer;<br />
vielseitig<br />
311475 150x2,4x22,2 5,0 TOP* 72,00<br />
310842 180x2,6x1,8x22,2 7,0 TOP* 105,00<br />
280803 230x2,6x1,8x22,2 7,0 TOP* 128,00<br />
*Auf Anfrage auch als Nabentrennscheibe für Bündigschnitte lieferbar<br />
X-pert DC<br />
C3<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
873300 115x2x22,2 5,0 XC 25,00 Profi-Werkzeug mit<br />
873302 125x2x22,2 5,0 XC 27,00 überzeugendem Preis-<br />
/Leistungsverhältnis<br />
873303 230x2,6x22,2 7,0 XC 58,00<br />
203
Bis 230 mm für Hartgestein<br />
Ausgelegt für harte Materialien wie harter Beton, Granit, Gneis, Porphyr, Gehwegplatten<br />
oder harter Kalksandstein.<br />
SECUR EXTRA DC<br />
C6<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
310632 115x2,2x22,2 5,0 TOP* 49,00 Am schnellsten - bei<br />
310633 125x2,2x22,2 5,0 TOP* 52,00 doppelter Lebensdauer;<br />
vielseitig<br />
311475 150x2,4x22,2 5,0 TOP* 72,00<br />
310842 180x2,6x1,8x22,2 7,0 TOP* 105,00<br />
280803 230x2,6x1,8x22,2 7,0 TOP* 128,00<br />
*Auf Anfrage auch als Nabentrennscheibe für Bündigschnitte lieferbar<br />
204<br />
SECUR EXTRA DC C3G<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
927266 230x2,6x22,2 7,0 EHS 132,00 Geräuschgedämpfte<br />
Ausführung mit Sandwichkern<br />
DIAMANT-TROCKENSCHNITT-TRENNSCHEIBEN
SECUR EXTRA DC<br />
C6R<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
387000 115x2,2x22,2 5,0 TOP 49,00<br />
387002 125x2,2x22,2 5,0 TOP 52,00<br />
387282 180x2,4x1,8x22,2 7,0 TURBO 105,00<br />
387276 230x2,4x1,8x22,2 7,0 TURBO 128,00<br />
X-pert DC<br />
C3R<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
328676 115x2x22,2 5,0 XH 33,00 Profi-Werkzeug mit<br />
328677 125x2x22,2 5,0 XH 37,00 überzeugendem Preis-<br />
/Leistungsverhältnis<br />
328679 180x2,4x22,2 7,0 XH 59,00<br />
328680 230x2,4x22,2 7,0 XH 69,00<br />
205
Diamant-Trockenschnitt-Trennscheibe bis 230 mm für<br />
abrasive Werkstoffe<br />
Abrasive Materialien erhöhen gewöhnlich den Verschleiß der Sägen. Diese Trennscheiben<br />
sind härter und verschleißfester und damit speziell geeignet zum Trennen<br />
von Materialien wie abrasivem Beton, Gasbeton, Estrich, Mauerputz oder Bimsstein.<br />
SECUR EXTRA DC<br />
C3W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
328658 115x2,2x22,2 4,0 EAB 63,00 Lasergeschweißt,<br />
328660 125x2,2x22,2 4,0 EAB 70,00 besonders leistungsfähig<br />
auf abrasiven<br />
328661 150x2,4x22,2 4,0 EAB 82,00<br />
Materialien<br />
328663 230x2,4x22,2 5,0 EAB 118,00<br />
206<br />
DIAMANT-TROCKENSCHNITT-TRENNSCHEIBEN
DIAMANT-TROCKENSCHNITT-SPEZIALWERKZEUGE<br />
•Diamant-Trockenschnitt-Spezialwerkzeuge bis 230 mm 211
DIAMANT-TROCKENSCHNITT-SPEZIALWERKZEUGE<br />
Diamant Mörtelfugenfräser<br />
ANWENDUNGEN<br />
Sanierung von Mörtelfugen an Backsteingebäude; Restaurationsarbeiten<br />
KÄUFERGRUPPEN<br />
• Althaussanierung<br />
• Um- und Ausbauunternehmen<br />
Das Produkt<br />
AUFBAU<br />
FRSU<br />
Auf einem Stahlträgerkörper mittels Laserschweißung angebracht.<br />
Zusätzlich sind drei sogenannte Räumsegmente (zum Schutz des Trägerkörpers vor Verschleiß) in radialen Schlitzen<br />
angeordnet.<br />
• Synthetischer Diamant<br />
• Verschleißfeste Metallbindung<br />
208<br />
MARKTÜBLICHE SEGMENTIERUNG (Formen, Abmessungen)<br />
Form D [mm] T/X [mm] H [mm]<br />
FRSU 115 5 22,23<br />
115 7,2 22,23<br />
125 5 22,23<br />
125 7,2 22,23<br />
Zwei Fräserbreiten T für schmale (5 mm) und breitere (7,2 mm) Fugen<br />
ANFORDERUNGEN<br />
Rasches ermüdungsfreies Arbeiten sowie die gute Lebensdauer des Werkzeuges beeinflussen die Kaufentscheidung.<br />
DIAMANT-TROCKENSCHNITT-SPEZIALWERKZEUGE
Qualität<br />
• Sehr schnelles Arbeiten ohne große Kraftanstrengung möglich<br />
• Besonders hohe Standzeit durch Spezialsegmente<br />
• Trägerkörperverschleiß wird durch Räumsegmente minimiert<br />
• Unterschiedliche Fräserbreiten (5 oder 7,2 mm) für schmale oder breite Fugen im Programm<br />
Anwendungstipps<br />
• Richtige Wahl der Fräserspezifikation (abgestimmt auf Zustand und Härte der Mörtel-/ Estrichfuge) beeinflußt in<br />
hohem Maße die Gesamtlebensdauer und Schnittigkeit des Werkzeuges<br />
MATERIAL, WERKSTOFFE, WERKSTÜCKE<br />
•Mörtelfugen von Backsteingebäuden<br />
• Für harten Mörtel, Estrich<br />
• Für porösen Mörtel, frischen Estrich<br />
MASCHINE<br />
Einhandwinkelschleifer: Ø 115, 125 mm; 700-1400 Watt<br />
Zweihandwinkelschleifer: Ø 180 mm; bis 2500 Watt<br />
Umwelt, Ergonomie, Komfort<br />
• Hohe Schnittfreudigkeit ermöglicht beinahe ermüdungsfreies Arbeiten<br />
• Staubabsaugung (Industriestaubsauger) wird empfohlen<br />
209<br />
Sicherheitshinweise<br />
• Vs = max. 80m/s Arbeitshöchstgeschwindigkeit<br />
• Drehrichtungspfeil auf Fräser beachten<br />
• Nicht für Trennanwendungen einsetzen<br />
• Maschinenschutz darf nicht entfernt werden<br />
• Personenschutz, speziell Staub- und Mundschutz verwenden<br />
Fazit / Zusammenfassung<br />
Mörtelfugenfräser erleichtern Restaurationsarbeiten (Arbeitskomfort) und bringen bedeutende Zeitersparnis
Anwendungstabelle: Mörtelfugenfräser<br />
WERKSTOFF AS76 AS77<br />
harter Mörtel S B<br />
poröser Mörtel B S<br />
frischer Estrich B S<br />
Estrich S B<br />
S sehr gut geeignet Hohe Lebensdauer in Verbindung mit höchster Schnittigkeit<br />
B<br />
bedingt geeignet<br />
Bei ausschließlichem Einsatz auf diesen Werkstoffen ist verminderte<br />
Lebensdauer zu erwarten<br />
210<br />
DIAMANT-TROCKENSCHNITT-SPEZIALWERKZEUGE
Diamant-Trockenschnitt-Spezialwerkzeuge bis 230 mm<br />
Zu den herkömmlichen Diamantsägeblättern bietet TYROLIT noch folgende weitere<br />
Diamant-Trockenschnitt-Werkzeuge an: Fliesensägeblätter für den Winkelschleifer,<br />
speziell abgestimmte Diamantsägeblätter für Mauerschlitzer und Mörtelfugenfräser,<br />
sowie Schleifteller für Beton und Stein.<br />
1A1R<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
328642 115x1,5x22,2 5,0 ET 24,00 Geschlossener<br />
328644 125x1,5x22,2 5,0 ET 26,00 Schneidrand für sauberste<br />
Schnitte ohne<br />
328645 180x1,5x22,2 5,0 ET 39,00<br />
Kantenbrüche<br />
328647 230x2,4x22,2 5,0 ET 55,00<br />
1A1R<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
177670 100x1,4x22,2 5,0 ST 34,50 Superdünne Fliesensäge<br />
für SDS-PRO<br />
Schnellspannsystem<br />
211<br />
X-pert<br />
1A1R<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
875300 115x1,6x22,2 5,0 XT 13,00 Geschlossener<br />
75868 125x1,6x22,2 5,0 XT 15,00 Schneidrand für sauberste<br />
Schnitte ohne<br />
57662 180x1,5x22,2 5,0 XT 25,00<br />
Kantenausbrüche<br />
75869 230x2x22,2 5,0 XT 32,00
ES<br />
UC3<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
315968 115x2,5x22,2 1,5 ES 44,00 Vielseitig einsetzbar<br />
315967 125x2,5x22,2 1,5 ES 48,00 Für Marmor mit galvanischem<br />
Belag<br />
315966 180x3x22,2 1,5 ES 93,00<br />
315965 230x3x22,2 2,0 ES 109,00<br />
SECUR EXTRA DC C3R<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
328648 125x2,2x22,2 5,0 ECF 44,00 Für Mauerschlitzsägen<br />
328649 130x2,2x22,2 5,0 ECF 47,00<br />
328650 150x2,4x22,2 5,0 ECF 54,00<br />
212<br />
FRSU<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
563873 115x7,2x22,2 5,0 AS76 199,00 Mörtelfugenfräser<br />
535829 125x7,2x22,2 5,0 AS76 199,00<br />
DIAMANT-TROCKENSCHNITT-SPEZIALWERKZEUGE
DIAMANT-TROCKENSCHLIFF-HANDSCHLEIFTELLER<br />
•Diamant-Trockenschliff-Handschleifteller 214
Handschleifteller<br />
TYROLIT Trockenschliffhandschleifteller überzeugen auf verschiedensten Materialien.<br />
Hohe Abtragsleistung und lange Lebensdauer sind selbstverständlich .<br />
STHD<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
356569 100x18x22,2 4,0 BT62 169,00 Mit PU-Ausschäumung<br />
350694 110x18x22,2 4,0 BT62 183,00 für abrasive Materialien<br />
367833 110x18xM14 4,0 BT62 124,52<br />
348387 125x18x22,2 4,0 BT62 198,00<br />
828013 180x19x22,2 4,0 BT62 275,00<br />
405219 125x18x22,2 4,0 BT80 220,00 Mit PU-Ausschäumung<br />
für abrasive Materialien<br />
214<br />
X-pert<br />
STS-S<br />
Typen Nr. Abmessung Spezifikation Preis Bemerkungen<br />
EUR<br />
875430 100x18x22,2 XPERT 58,00 Profi-Werkzeug mit überzeugendem<br />
Preis-/Leistungsverhältnis<br />
S = einreihig<br />
DIAMANT-TROCKENSCHLIFF-HANSCHLEIFTELLER
X-pert<br />
STS-T<br />
Typen Nr. Abmessung Spezifikation Preis Bemerkungen<br />
EUR<br />
894638 100x18x22,2 XPERT 79,00 Profi-Werkzeug mit überzeugendem<br />
Preis-/Leistungsverhältnis<br />
304469 125x18x22,2 XPERT 99,00<br />
T = turbo<br />
894639 180x18x22,2 XPERT 121,00<br />
X-pert<br />
STS-D<br />
Typen Nr. Abmessung Spezifikation Preis Bemerkungen<br />
EUR<br />
875432 100x18x22,2 XPERT 92,00 Profi-Werkzeug mit überzeugendem<br />
Preis-/Leistungsverhältnis<br />
894713 110x18x15 XPERT 109,00<br />
D = doppelt<br />
894715 125x18x22,2 XPERT 112,00<br />
894717 180x18x22,2 XPERT 188,00<br />
ADAPT<br />
Typen Nr. Bezeichnung Preis Bemerkungen<br />
EUR<br />
231750 ADAPT 22,2x22,2x4,5 5,00<br />
215
216<br />
DIAMANT-TROCKENSCHLIFF-HANSCHLEIFTELLER
DIAMANT-TROCKENSCHNITT-SÄGEBLÄTTER<br />
•300 bis 400 mm für allgemeine Baumaterialien 218<br />
•300 bis 400 mm für Hartgestein 220<br />
•300 bis 400 mm für Asphalt 222
300 bis 400 mm für allgemeine Baumaterialien<br />
Diese Universaltypen sind ausgelegt zum Trennen von unterschiedlichen Baumaterialien<br />
wie Beton, Betonrohre, Ziegelsteine oder verschiedene Natursteinsorten.<br />
SECUR EXTRA DC<br />
C6W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
284091 300x2,6x20 7,0 TOP 208,00 Am schnellsten - bei<br />
280044 350x3x20 7,0 TOP 278,00 doppelter Lebensdauer;<br />
vielseitig<br />
299186 350x3x25,4 7,0 TOP 278,00<br />
218<br />
SECUR EXTRA DC C1W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
923882 300x2,6x20 7,0 EB 179,00 Hochleistungsfähig,<br />
hervorragende<br />
923881 300x2,6x22,2 7,0 EB 179,00<br />
Schneideigenschaft<br />
923885 350x3x20 7,0 EB 235,00<br />
923884 350x3x25,4 7,0 EB 235,00<br />
DIAMANT-TROCKENSCHNITT-SÄGEBLÄTTER
SECUR EXTRA DC<br />
C1W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
14257 300x2,6x20 10,0 EBL 185,00 Hochleistungsfähig,<br />
hervorragende<br />
35620 350x3x20 10,0 EBL 245,00<br />
Schneideigenschaft<br />
SECUR EXTRA DC C<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
923887 300x2,6x20 7,0 EBS 199,00 geräuschgedämpfte<br />
923889 300x2,6x22,2 7,0 EBS 199,00 Ausführung<br />
923890 300x2,6x25,4 7,0 EBS 199,00<br />
923891 350x3x20 7,0 EBS 263,00<br />
923893 350x3x25,4 7,0 EBS 263,00<br />
219
300 bis 400 mm für armierten Beton und harte<br />
Werkstoffe<br />
Trennscheiben die vor keinem Material zurückschrecken: Beton, Betonrohre,<br />
armierter Beton, Armierungseisen oder harte Materialien wie Waschbetonplatten,<br />
Granit oder Porphyr können problemlos getrennt werden.<br />
SECUR EXTRA DC<br />
C6W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
284091 300x2,6x20 7,0 TOP 208,00 Am schnellsten bei<br />
299184 300x2,6x25,4 7,0 TOP 208,00 doppelter Lebensdauer;<br />
vielseitig<br />
280044 350x3x20 7,0 TOP 278,00<br />
299186 350x3x25,4 7,0 TOP 278,00<br />
220<br />
SECUR EXTRA DC C1W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
923863 300x2,6x20 7,0 ECF 166,00 Lasergeschweisst<br />
923866 300x2,6x25,4 7,0 ECF 166,00 Besonders schnittig für<br />
kurze Trennzeiten<br />
923867 350x3x20 7,0 ECF 212,00<br />
923868 350x3x25,4 7,0 ECF 212,00<br />
923869 400x3,2x20 7,0 ECF 270,00<br />
923873 300x2,6x20 7,0 ECL 195,00 Lasergeschweißt,<br />
923874 300x2,6x22,2 7,0 ECL 195,00 Reduktion der Rüstkosten;<br />
Senkung der<br />
923875 300x2,6x25,4 7,0 ECL 195,00<br />
Werkzeugkosten<br />
923876 350x3x20 7,0 ECL 259,00<br />
923877 350x3x25,4 7,0 ECL 259,00<br />
923878 400x3,2x20 7,0 ECL 299,00<br />
DIAMANT-TROCKENSCHNITT-SÄGEBLÄTTER
SECUR EXTRA DC<br />
C3SW<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
74282 300x2,6x20 7,0 EA+C 229,00 Mit Schutzsegment,<br />
74283 350x3x25,4 7,0 EA+C 299,00 für Beton und Asphalt<br />
geeignet<br />
X-pert DC<br />
C3W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
59893 300x2,6x20 7,0 XC 126,00 Profi-Werkzeug mit<br />
339458 350x3x20 7,0 XC 174,00 überzeugendem Preis-<br />
/Leistungsverhältnis<br />
59949 350x3x25,4 7,0 XC 174,00<br />
Classic DC<br />
C1W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
221193 300x2,6x20 7,0 CC 105,00 Allroundtype für Beton<br />
221195 350x3x25,4 7,0 CC 135,00<br />
234165 350x3x20 7,0 CC 135,00<br />
221
300 bis 400 mm für Asphalt<br />
Diese verschleißfesteren Typen wurden speziell für den Einsatz im Straßenbau entwickelt,<br />
um Asphaltdecken zu trennen. Zusätzliche Schutzsegmente verhindern das<br />
Unterschneiden des Stammblattes und garantieren somit hohe Sicherheit gegen<br />
Segmentsverlust und eine lange Lebensdauer des Werkzeuges.<br />
SECUR EXTRA DC<br />
C1W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
923853 300x2,8x20 5,0 EAF 195,00 Lasergeschweißt, besonders<br />
923855 300x2,8x22,2 5,0 EAF 195,00 schnittfreudig<br />
923857 300x2,8x25,4 5,0 EAF 195,00<br />
923858 350x3x20 5,0 EAF 255,00<br />
923859 350x3x25,4 5,0 EAF 255,00<br />
222<br />
SECUR EXTRA DC<br />
C1SW<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
923860 300x3,2x20 5,0 EAL 248,00 Besonders hohe Lebensdauer<br />
923862 350x3,2x25,4 5,0 EAL 284,00<br />
DIAMANT-TROCKENSCHNITT-SÄGEBLÄTTER
SECUR EXTRA DC<br />
C3SW<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
74282 300x2,6x20 7,0 EA+C 229,00 Für Fugenschneider,<br />
74283 350x3x25,4 7,0 EA+C 299,00 Tischmaschinen und<br />
Benzintrennschleifer<br />
einsetzbar,<br />
Reduktion der Rüstzeiten,<br />
vereinfachte<br />
Lagerhaltung ohne<br />
Verwechslungsgefahr<br />
X-pert DC<br />
C1SW<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
842566 300x2,8x20 5,0 XA 162,00 Profi-Werkzeug mit<br />
842563 350x3,2x25,4 5,0 XA 225,00 überzeugendem Preis-<br />
/Leistungsverhältnis,<br />
mit Schutzsegment<br />
Classic DC<br />
C1W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
221196 300x2,8x20 5,0 CA 107,00 Allroundtype für Asphalt<br />
221199 350x3x25,4 5,0 CA 149,00<br />
234164 350x3x20 5,0 CA 149,00<br />
223
224<br />
DIAMANT-TROCKENSCHNITT-SÄGEBLÄTTER
TISCHSÄGEN UND TISCHSÄGEBLÄTTER<br />
•Diamant-Nassschnitt-Sägeblätter 230<br />
•Tischsägen 233
1A1R<br />
DIAMANT-NASSSCHNITT-SÄGEBLÄTTER<br />
ANWENDUNGEN<br />
Trennen von keramischen Fliesen, Marmor, Weichgestein, Kalksandstein, Granit, Quarzit, feuerfeste Materialien, Hartbrandklinker,<br />
Waschbeton, Poroton, Ziegel und Terazzo<br />
KÄUFERGRUPPEN<br />
Hochbau, Straßen-, Gartenanlagenbau, Fliesenleger, Steinmetze, Ofensetzer<br />
Das Produkt<br />
AUFBAU<br />
Diamantschneidbelag (Segmente) wird durch dirketes Aufsintern, Laserschweißen oder Löten auf einen speziellen Stahlträgerkörper<br />
(Stammblatt) aufgebracht.<br />
• Synthetischer Diamant<br />
• Metallbindung<br />
1A1R<br />
C2<br />
C1<br />
= Durchgehender Schneidrand für ausbruchsfreie Schnittkanten<br />
= Enge Teilung, schmale Schlitze für saubere Schnittkanten<br />
= Weite Teilung, breite Schlitze, sehr schnittfreudig<br />
C2<br />
C1<br />
226<br />
MARKTÜBLICHE SEGMENTIERUNG (Formen, Abmessungen)<br />
Form D T/X H<br />
[mm] [mm] [mm]<br />
Form D T/X H<br />
[mm] [mm] [mm]<br />
Form D T/X H<br />
[mm] [mm] [mm]<br />
1A1R 200 1,5/5 30<br />
250 1,5/5 30<br />
300 2,2/5 30<br />
350 2,2/5 30<br />
C2 250 2,2/5 35*<br />
300 2,4/5 35*<br />
350 2,8/5 35*<br />
400 3,2/5 35*<br />
X = Segmenthöhe = max. ausnutzbare, diamantbesetzte Höhe<br />
* = Reduzierringe auf H = 30 mm und H = 25,4 mm beiliegend<br />
C1 500 3,6/5 35*<br />
600 3,6/5 35*<br />
625 3,6/5 35*<br />
650 3,9/5 35*<br />
800 4,7/5 35*<br />
900 4,7/5 35*<br />
ANFORDERUNGEN<br />
Der Anwender wünscht ein Werkzeug, das problemlos zu handhaben, aber auch überzeugend in der Schnittqualität ist.<br />
TISCHSÄGEN UND TISCHSÄGEBLÄTTER
Qualität<br />
• Breites Sortiment (für alle Werkstoffe und unterschiedliche Schnittanforderungen)<br />
• Hohe Lebensdauer<br />
• Saubere Schnittflächen und –kanten<br />
• Produktsicherheit<br />
Anwendungstipps<br />
• Eine sorgfältige Produktauswahl (Spezifikation und Sägenbauform) bringen Wirtschaftlichkeit!<br />
• Nur im Nassschnitt einsetzen!<br />
MATERIAL, WERKSTOFFE, WERKSTÜCKE<br />
• Fliesen<br />
(keramische Fliesen, Marmor)<br />
• Weichgestein<br />
(Marmor, Kalksandstein weich, keramische Fliesen)<br />
• Hartgestein<br />
(Granit, Quartzit, Gneis, Hartbrandklinker)<br />
• Baumaterialien<br />
(Waschbeton, Poroton, Kalksandstein, Ziegel, Terazzo)<br />
MASCHINE<br />
Kleine Tischsägen: Fliesensägen z.B. HTS180, HTS230, HTS250<br />
Große Tischsägen: Baustellenmaschinen z.B. HBS350, HBS650, HBS1000<br />
Zweihandwinkelschleifer: Ø 180 mm; bis 2500 Watt<br />
SPEZIFIKATIONSCHLÜSSEL: EB-T bzw EH-T<br />
1. Buchstabe: Produktlinie E SECUR EXTRA<br />
2. Buchstabe: Material B Baumaterialien<br />
H Hartgestein<br />
T Fliesen<br />
Umwelt, Ergonomie, Komfort<br />
• Einfache, problemlose Handhabung<br />
• Laufruhe durch spezialbehandeltes Stahlstammblatt<br />
227<br />
Sicherheitshinweise<br />
• Vs = 63 m/s Arbeitshöchstgeschwindigkeit<br />
• Drehrichtungspfeil beachten<br />
• 100% Kontrolle der Segmenthaftung (d.h. sehr hohe Produktsicherheit!) = Qualität<br />
• Für Nassschnitt<br />
Fazit / Zusammenfassung<br />
Das Tischsägensortiment erlaubt eine gezielte Abstimmung auf das zu trennende Material und erzielt dadurch präzise<br />
Schnittflächen, eine hohe Lebensdauer und einfache Handhabung.
Anwendungstabelle: Diamant Tischsägenblätter<br />
SECUR ® EXTRA<br />
WERKSTOFF XB-T EB-T EH-T ES-T ET-T TSS10 F40<br />
Betonstein S S B N N N N<br />
Hartbrandklinker N N G B G S N<br />
Hartgestein B B S N G N N<br />
Kalksandstein abrasiv G G N N N N B<br />
Kalksandstein hart S S S N N N N<br />
keramische Flisen B B N B S N N<br />
Hartbrandklinker N N B G G S N<br />
Klinker G G G N N N B<br />
Marmor, Kalkgestein N N N S B N N<br />
Ofenkacheln G G N N N N S<br />
Stradalit N N N B B S N<br />
Terrazzo mit<br />
Betonhinterfüllung<br />
S S B B N B N<br />
Terrazzo ohne<br />
Betonhinterfüllung<br />
B B G N G G N<br />
Waschbeton S S B N N N N<br />
Ziegel weich S S B N N N B<br />
Ziegel hart B B G B N N N<br />
228<br />
S sehr gut geeignet Hohe Lebensdauer in Verbindung mit höchster Schnittigkeit<br />
G gut geeignet Hohe Lebensdauer und gute Schnittfähigkeit<br />
B<br />
bedingt geeignet<br />
Bei ausschließlichem Einsatz auf diesen Werkstoffen ist verminderte<br />
Lebensdauer oder verminderte Schnittfreudigkeit (Überhitzung) zu erwarten<br />
N<br />
nicht geeignet<br />
Beim Einsatz auf diesen Werkstoffen tritt entweder extrem hoher<br />
Belagsverschleiß oder ein Abstumpfen und Überhitzen des Belages auf<br />
TISCHSÄGEN UND TISCHSÄGEBLÄTTER
Technische Daten: Tischsägen<br />
HTS180 HTS230 HTS250 HHS350 HCS350 HBS350 HBS650 HBS1000<br />
Sägeblattaufnahmen<br />
Schnitttiefe standard 44 mm 69 mm 88 mm 110 mm 110 mm 110 mm 245 mm 370 mm<br />
Blatt Ø standard 180 mm 230 mm 250 mm 350 mm 350 mm 350 mm 650 mm 900 mm<br />
Schnitttiefe optional 120 mm 220 mm 120 mm 270 mm 420 mm<br />
Blatt Ø optional 380 mm 380 mm 700 mm 1000 mm<br />
Schnittlänge 430 mm 500 mm 600 mm 600 mm 406 mm 600 mm 600 mm 660 mm<br />
Sägeblattdrehzahl 1/min 6000 3420 3420 2800 3600 2800 1400 910<br />
Blattaufnahme Ø 25,4 mm 25,4 mm 25,4 mm 25,4 mm 25,4 mm 30 mm 60 mm 60 mm<br />
Mitnehmer Ø 11,5 mm 11,5 mm<br />
Teilkreis Ø 120 mm 120 mm<br />
Schnitttiefeneinstellung<br />
stufenlos, manuell mit<br />
• • • • • • • •<br />
Feststellschraube<br />
Schrägschnitt integriert 90° - 45° 90° - 45° 90° - 45°<br />
Schrägschnitt mit<br />
Jolly-Tisch, optional<br />
o o o o o<br />
Wasserzuführung<br />
- Kunststoffbürste<br />
- Wassergabel<br />
- PG-Verstellschraube<br />
•<br />
• •<br />
•<br />
•<br />
• •<br />
Wasserpumpe elektrisch • • • • • • •<br />
Wasserwanne<br />
- Kunststoff<br />
• •<br />
•<br />
•<br />
- Stahl, rostfrei<br />
- Stahl, rostfrei pulverb.<br />
- Stahl, pulverbeschichte<br />
•<br />
•<br />
•<br />
Antriebe<br />
Antrieb/Motor Elektro Elektro Elektro Elektro Elektro Elektro Elektro Elektro<br />
Leistung 500 W 1100 W 1100 W 2200 W 2200 W 2200 W 5,5 kW 7,5 kW<br />
Power 110V/230V 110V/230V 110V/230V 110V/230V 110V/230V 110V/230V 400V 400V<br />
Motor Luftkühlung • • • • • • • •<br />
Blattantrieb<br />
- direkt<br />
- über Keilriemen<br />
- über Getriebe<br />
•<br />
• •<br />
• • • •<br />
•<br />
Flanschwelle<br />
- Luftkühlung<br />
•<br />
• • • • •<br />
- Wasserkühlung<br />
• •<br />
Allgemeines<br />
Abmessung in mm L<br />
B<br />
H<br />
755<br />
500<br />
450<br />
1010<br />
520<br />
480<br />
1100<br />
610<br />
510<br />
1140<br />
640<br />
1230<br />
1010<br />
520<br />
480<br />
1140<br />
640<br />
1230<br />
1470<br />
910<br />
1370<br />
1800<br />
1030<br />
1500<br />
Gewicht 15 kg 53 kg 56 kg 79 kg 37 kg 79 kg 215 kg 324 kg<br />
Zerlegbar • • • • •<br />
229<br />
• Serienausstattung<br />
o Zusatzausstattung<br />
Technische Änderungen vorbehalten
Diamant Nassschnittsägeblätter<br />
Die Wahl der richtigen Type für den jeweiligen Einsatz ist eine Grundvoraussetzung<br />
für gute Schnittleistungen und hohe Standzeiten.<br />
Bei Bestellungen bitte unbedingt das Bohrungsmaß für die Blattaufnahme und evtl.<br />
Nebenlöcher bekanntgeben. Einsatz im Naßschnitt mit einer maximalen Umfangsgeschwindigkeit<br />
von 63 m/sec.<br />
Zusätzlich sind bei allen Tischsägeblättern Reduzierringe von 35 auf 30 mm bzw.<br />
25,4 mm beigepackt.<br />
ET-TABLESAW<br />
1A1R<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
55877 180x1,5x30 5,0 ET-T 50,00 geschlossener<br />
5633 200x1,5x30 5,0 ET-T 51,00 Schneidrand, für saubere<br />
Schnittkanten,<br />
72422 230x1,5x30 5,0 ET-T 69,00<br />
Reduzierringe auf 25,4<br />
5645 250x1,5x30 5,0 ET-T 85,00 mm beigepackt<br />
5658 300x2,2x30 5,0 ET-T 111,00<br />
5660 350x2,2x30 5,0 ET-T 157,00<br />
230<br />
ES-TABLESAW C2<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
5684 300x2,4x35 5,0 ES-T 220,00 Enge Verzahnung für<br />
5685 350x2,8x35 5,0 ES-T 299,00 saubere Schnittkanten,<br />
Reduzierringe auf<br />
30/25,4 mm beigepackt<br />
• xx-T = Tischsäge<br />
• ET = SECUR EXTRA-Fliesen<br />
• ES = SECUR EXTRA-Weichgestein<br />
• EB = SECUR EXTRA-Allg. Baumaterialien<br />
• EH = SECUR-EXTRA-Hartgestein<br />
• Reduzierringe: 35 auf 30 bzw. 25,4 mm<br />
TISCHSÄGEN UND TISCHSÄGEBLÄTTER
EH-TABLESAW<br />
C2W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
5687 250x2,2x35 5,0 EH-T 158,00 Enge Verzahnung für<br />
5688 300x2,6x35 5,0 EH-T 172,00 saubere Schnittkanten<br />
5689 350x2,8x35 5,0 EH-T 216,00<br />
EB-TABLESAW<br />
C2W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
5693 300x2,4x35 5,0 EB-T 155,00 Enge Verzahnung für<br />
5696 350x2,8x35 5,0 EB-T 199,00 saubere Schnittkanten,<br />
universell einsetzbar<br />
5707 400x3,2x35 5,0 EB-T 285,00<br />
EB-TABLESAW C1W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
5708 500x3,6x35 5,0 EB-T 393,00 Reduzierringe auf<br />
5720 625x3,6x35 5,0 EB-T 534,00 30/25,4 mm bis<br />
Durchmesser 650<br />
175115 1000x4,7x55 5,0 EB-T 1.205,00<br />
beigepackt, universell<br />
einsetzbar<br />
231<br />
EB-TABLESAW C5<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
5721 650x3,9x35 5,0 EB-T 590,00 Reduzierringe auf<br />
30/25,4 mm bis<br />
Durchmesser 650<br />
beigepackt, universell<br />
• xx-T = Tischsäge<br />
• ET = SECUR EXTRA-Fliesen<br />
• ES = SECUR EXTRA-Weichgestein<br />
• EB = SECUR EXTRA-Allg. Baumaterialien<br />
• EH = SECUR-EXTRA-Hartgestein<br />
• Reduzierringe: 35 auf 30 bzw. 25,4 mm<br />
einsetzbar
C1<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
768100 550x3,6x30 5,0 EB-T 384,58 Reduzierringe auf<br />
240774 700x3,9x55 5,0 EB-T 749,00 30/25,4 mm bis<br />
Durchmesser 650<br />
5723 900x4,7x35 5,0 EB-T 920,00<br />
beigepackt, universell<br />
491756 900x4,7x55 5,0 EB-T 887,60 einsetzbar<br />
C2W<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
284967 250x2,2x35 5,0 XB-T 99,00 Profi-Werkzeug mit<br />
284968 300x2,4x35 5,0 XB-T 114,00 überzeugendem Preis-<br />
/Leistungsverhältnis<br />
284969 350x2,8x35 5,0 XB-T 133,00<br />
284970 400x3,2x35 5,0 XB-T 185,00<br />
355613 625x3,6x60 7,0 XB-T 198,00<br />
355631 650x3,9x60 7,0 XB-T 255,00<br />
355633 700x3,9x60 7,0 XB-T 288,00<br />
338399 900x4,8x60 7,0 XB-T 478,00<br />
232<br />
C1<br />
Typen Nr. Abmessung Belaghöhe Spezifikation Preis Bemerkungen<br />
mm<br />
EUR<br />
894258 350x2,8x35 7,0 TSS10 246,00 Speziell für Stradalit<br />
• xx-T = Tischsäge<br />
• ET = SECUR EXTRA-Fliesen<br />
• ES = SECUR EXTRA-Weichgestein<br />
• EB = SECUR EXTRA-Allg. Baumaterialien<br />
• EH = SECUR-EXTRA-Hartgestein<br />
• Reduzierringe: 35 auf 30 bzw. 25,4 mm<br />
TISCHSÄGEN UND TISCHSÄGEBLÄTTER
Tischsägen<br />
Präzision– Innovation - Bedienerfreundlichkeit. Mit TYROLIT Tischsägen stehen Sie<br />
an der Spitze der heutigen Sägentechnologie.<br />
Die Feinabstimmung zwischen Maschine und Diamantwerkzeug als ganzheitliches<br />
System garantiert Ihren Erfolg.<br />
HTS180<br />
Typen Nr. Bezeichnung Preis Bemerkungen<br />
EUR<br />
10978720 HTSR-180E230D Fliesensäge Ø180 511,00 Die kleinste Fliesensäge für<br />
den professionellen Einsatz!<br />
10978736 EOSM-S70034 Jolly-Tisch f.45° Schnitt 50,00 ZUBEHÖR<br />
10978738 EOSM-SDT700ST Säget.faltbar inkl.Verbr. 67,00<br />
HTS230<br />
Typen Nr. Bezeichnung Preis Bemerkungen<br />
EUR<br />
10978724 HTSR-230E230D Fliesensäge Ø230 1.414,00 Die professionelle Fliesensäge<br />
für den Alltagseinsatz!<br />
10978739 EOSM-SDT-1000STSäget.faltbar inkl.Rads. 117,00 ZUBEHÖR<br />
233<br />
• Auf den vorherigen Seiten finden Sie die<br />
passenden Diamantwerkzeuge aus unserem<br />
umfassenden Programm
HTS250<br />
Typen Nr. Bezeichnung Preis Bemerkungen<br />
EUR<br />
10978726 HTSR-250E230D Fliesensäge Ø250 1.519,00 Die robuste Fliesensäge für<br />
den professionellen Einsatz!<br />
10978737 EOSM-S1000-34 Jolly-Tisch f.45° Schnitt 67,00 ZUBEHÖR<br />
10978739 EOSM-SDT-1000STSäget.faltbar inkl.Rads. 117,00<br />
HHS350<br />
Typen Nr. Bezeichnung Preis Bemerkungen<br />
EUR<br />
10981423 HHSR-350E230D Tischsäge Ø350 1.130,00 Die kompromislose Tischsäge<br />
mit bestechendem Preis-/Leistungsverhältnis!<br />
HCS350<br />
Typen Nr. Bezeichnung Preis Bemerkungen<br />
EUR<br />
10981541 HCSR-350E230D Trocken Tischsäge Ø350 1.192,00 Die neue Kappsäge für den<br />
Trockenschnitt!<br />
234<br />
10978737 EOSM-S1000-34 Jolly-Tisch f.45° Schnitt 67,00 ZUBEHÖR<br />
10981912 EOSM-SDT-1410STFolding stand 151,00<br />
• Auf den vorherigen Seiten finden Sie die<br />
passenden Diamantwerkzeuge aus unserem<br />
umfassenden Programm<br />
TISCHSÄGEN UND TISCHSÄGEBLÄTTER
HBS350<br />
Typen Nr. Bezeichnung Preis Bemerkungen<br />
EUR<br />
10981243 HBSR-350E230D Tischsäge Ø350 2.2kW 2.480,00 Die klassische Tischsäge für<br />
den täglichen Einsatz!<br />
10978732 EOLM-810120 Radsatz kpl.(Tischausf.) 87,00 ZUBEHÖR<br />
HBS650<br />
Typen Nr. Bezeichnung Preis Bemerkungen<br />
EUR<br />
10981245 HBSR-650E400 Blocksäge Ø650 5.029,00 Die Blocksäge für den ultimativen<br />
Einsatz!<br />
10978735 EOLM-810114 Jolli-Tisch f.45° Schnitt 235,00 ZUBEHÖR<br />
HBS1000<br />
Typen Nr. Bezeichnung Preis Bemerkungen<br />
EUR<br />
10981246 HBSR-1000E400 Blocksäge Ø1000 5.497,00 Die leistungsstarke Blocksäge<br />
für den Profi!<br />
10978735 EOLM-810114 Jolli-Tisch f.45° Schnitt 235,00 ZUBEHÖR<br />
235<br />
• Auf den vorherigen Seiten finden Sie die<br />
passenden Diamantwerkzeuge aus unserem<br />
umfassenden Programm
236<br />
TISCHSÄGEN UND TISCHSÄGEBLÄTTER
Change language
