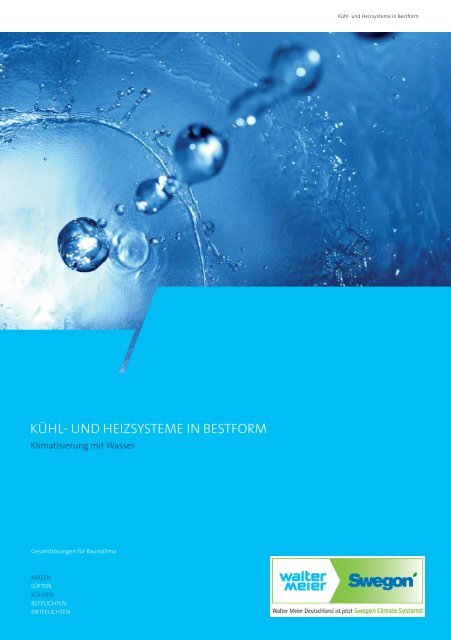

KÜHL- UND HEIZSYSTEME IN BESTFORM - Swegon

Kühl- und Heizsysteme in Bestform

KÜHL- UND HEIZSYSTEME IN BESTFORM

Klimatisierung mit Wasser

Gesamtlösungen für Raumklima

HEIZEN

LÜFTEN

KÜHLEN

BEFEUCHTEN

ENTFEUCHTEN

2

Wassersysteme zum Kühlen und Heizen

Inhalt

Klimatisieren mit Wasser 5

Luft/Wassersysteme zum Kühlen und/oder Heizen 7

Wasser/Wassersysteme zum Kühlen und/oder Heizen 9

Freie Kühlung 11

Energiestation ES Basis: das Universal-Kraftwerk 13

Klimaschränke 15

Verflüssiger und Rückkühler 17

Verflüssiger und Verdampfereinheiten 19

Gebläsekonvektoren 21

Gebläsekonvektor mit Radiator 23

Klimasteuerung/Regler TCO 25

Referenzen 27

3

80 JAHRE ERFOLGREICH IM MARKT FÜR KLIMATECHNIK

QUALITÄT ALS ERFOLGSSCHLÜSSEL

Erfahrung und Kompetenz

Im Jahr 1930 gründeten die Unternehmer Barth und Stöcklein einen Betrieb

für Kälte- und Klimaprodukte. Durch Kontinuität in Qualität und Leistung ist

Barth und Stöcklein heute noch als Markenname in der Klimatechnik bekannt.

Unter dem Dach der Schweizer Walter Meier Holding (WMH) hat sich das

Unternehmen vom Spezialisten für Kälte und Luftbefeuchtung zum internationalen

Anbieter für Klimatechnik mit dem Firmennamen Axair entfaltet.

Seit 2008 trägt Axair den Namen der Schweizer Muttergesellschaft. Die

Walter Meier (Klima Deutschland) GmbH zählt heute zu den marktprägenden

Unternehmen im Bereich der Gebäudeklimatisierung. Sechs Regionalcenter

gewährleisten deutschlandweit eine kompetente und regionale Betreuung.

Mit einem angegliederten Regionalcenter der Walter Meier (Klima Österreich)

GmbH in Wien sind wir auch in Österreich präsent.

Regionalcenter NORD

Regionalcenter WEST

Regionalcenter OST

Regionalcenter MITTE

Regionalcenter SÜDWEST

Regionalcenter SÜD

Regionalcenter AT

Axair - Produkte mit Profil

Ein hochwertiges Produktprogramm mit großer Bandbreite bildet den Grundstock

unseres Markterfolges. Das Produktspektrum im Bereich der Klimatisierung

mit Wasser umfasst Kaltwassererzeuger und Wärmepumpen der

Eigenmarke Axair von 5 bis 1.750 kW, luft- oder wassergekühlt, zur Innenoder

Außenaufstellung und mit Radial- oder Axialventilatoren. Verflüssiger,

Rückkühler, Verflüssigungssätze sowie ein flexibles und variantenreiches

Portfolio an Inneneinheiten runden unser Sortiment ab.

Auf die Bedürfnisse des Marktes abgestimmt

Durch unsere langjährige Erfahrung und den ständigen Austausch mit

Kunden kennen wir die Bedürfnisse am Markt. Daher können wir im Vorfeld

genaue Ziele definieren und bei der Produktion in unseren Partnerfirmen

nach unseren Vorgaben umsetzen lassen. Selbstverständlich gehen wir dabei

gerne auch auf ganz spezielle Anforderungen ein und bieten individuelle

Lösungen.

4

Spezial- und

Maßanfertigungen

Zubehör

mit Bandbreite

Umweltfreundlich

Kein Projekt ist Routine und individuelle

Situationen erfordern individuelle Lösungen.

Deshalb bietet Ihnen Walter Meier ein

flexibles Produktprogramm an. Unsere

Herstellerwerke konstruieren auf Wunsch

auch Spezialanfertigungen oder Sondergrößen.

Zu den Geräten bietet Walter Meier eine

große Auswahl an Zubehör, Bedienelementen

und Erweiterungsmöglichkeiten. So können

Sie Ausstattung und Funktionen frei wählen

und bedarfsgerecht planen.

Durch den Einsatz von Wasser als Trägermedium

der Wärmeenergie wird ein ideales

Mittel genutzt, das ungiftig, nicht entflammbar

und absolut umweltfreundlich ist.

5

HYDRO-MULTI-SPLIT-TECHNIK

KLIMATISIEREN MIT WASSER

Hydro-Multi-Split-Technik

Wenn es um zeitgemäße, umweltfreundliche Raumklimatisierung geht,

werden immer häufiger Hydro-Multi-Split-Systeme eingesetzt. Neben überzeugenden

Leistungsmerkmalen fallen Aspekte wie Umweltfreundlichkeit,

Risikominimierung und einfache Installation immer stärker ins Gewicht.

Hydro-Multi-Split-Anlagen aus dem Hause Walter Meier bestehen aus einem

Kaltwassererzeuger oder einer Wärmepumpe und mehreren Gebläsekonvektoren.

Zudem können Sie in diesem Segment eine große Bandbreite an

Produkten und Zubehör auswählen.

Alle Hydro-Multi-Split-Komponenten sind dabei beliebig kombinierbar. So

können Sie auf jede Planungsgegebenheit flexibel reagieren.

Gebläsekonvektor Kassettenmodell

Gebläsekonvektor Truhenmodell

Kaltwassererzeuger/Wärmepumpe

Gebläsekonvektor Wandmodell

Vor-Ort-Service

Wartung, Störungsbeseitigung oder Inbetriebnahme:

Walter Meier verfügt über ein dichtes

Netz von geschulten Servicetechnikern, die

professionelle Facharbeit leisten und durch

ihre regionale Nähe schnelle Reaktionszeiten

sicherstellen.

6

Atlantic Haus, Hamburg

Einbau: AxAir CCAV-Y

CCRS-K/SCRS-K-DK [4 - 260 kW]

Luft/Wassersystem zum Kühlen

und/oder Heizen

zur Innenaufstellung

SCAS-K [4 - 40 kW]



zur Außenaufstellung

SCAS-K+ [6 - 26 kW]




• Kältemittel R410A

• Scrollverdichter

• Radialventilatoren

• Als Verflüssigereinheit lieferbar (s. S. 18)

• Freikühlbetrieb (optional)

• Drehzahlregelung der Verdichter (optional)

• Pufferspeicher und/oder Pumpe eingebaut

(optional)


• Rollkolben-/Scrollverdichter




(optional)

• Verdichterdrehzahlregelung Standard




• Drehzahlgeregelte Pumpe verbraucherseitig

(optional)

Free Cooling

7

LUFT/WASSER

LUFT/WASSERSYSTEME ZUM

KÜHLEN UND/ODER HEIZEN

Bewährte Technik

Die luftgekühlten Kaltwassererzeuger und Wärmepumpen arbeiten ausschließlich

mit neuen, umweltfreundlichen Kältemitteln. Die Geräte verfügen

über eine ausgereifte, vielfach bewährte Technik und sind äußerst robust

und betriebssicher. Sie sind nach den Anforderungen der Richtlinie 98/37/

EG konstruiert, werkseitig geprüft und „leckgetestet“.

Laute, technische Anlagen, die auf Dächern montiert werden, stellen oft eine

Lärmbelästigung für die umliegenden Gebäude dar. Besonders geräuscharme

Kaltwassererzeuger und Wärmepumpen, wie beispielsweise der AxAir CCAV-Y

"SLN", beheben dieses Problem.

In der Modellreihe der luftgekühlten Kaltwassererzeuger und Luft/Wasser-

Wärmepumpen bietet Ihnen Walter Meier verschiedene Typen zur Innenaufstellung

im Leistungsbereich von 4 bis 260 kW und zur Außenaufstellung im

Leistungsbereich von 4 bis 1.750 kW an.

AxAir MCAS-K

Luftgekühlter Kaltwassererzeuger in

"leiser Ausführung" mit Scrollverdichtern

und Kältemittel R410a

CCAS-K [37 - 100 kW]




MCAS-K [110 - 970 kW]




CCAV-Y [350 - 1.750 kW]










(optional)

Free Cooling

• Energieeffizienzklasse A oder A + (optional)

• Superleise Ausführung (optional)


• 2-12 Scrollverdichter

• Elektronisches Expansionsventil



(optional)

• Freikühlbetriebb

(optional)

Free Cooling

• Energieeffizienzklasse A (optional)

• Kältemittel R134a

• Schraubenverdichter



• Elektronisches Expansionsventil


(optional)

Free Cooling

8

Bundeskanzleramt, Berlin

Einbau: AxAir CCWS-Q

SCWS-K-A [5 - 44 kW]

Wasser/Wassersystem zum Kühlen



MCWS-K [40 - 600 kW]




CCWS-Q-Eis [42 - 297 kW]





• Energieeffizienzklasse A


• Als Verdampfereinheit lieferbar

(siehe Seite 19)

• Speicherbehälter und Pumpe (optional)




• Als Verdampferereinheit lieferbar (s. S. 19)

• Diverse hydraulikoptionen (optional)

• Wärmerückgewinnung (optional)


• Kältemittel R407C


• Zusätzliche Plattenwärmetauscher für

Freie Kühlung

• 3-Wege-Ventil zur Kühlwasserregelung


• Eingebaute frequenzgeregelte Kühlwasserpumpe

Free Cooling

9

WASSER/WASSER

WASSER/WASSERSYSTEME ZUM

KÜHLEN UND/ODER HEIZEN

Hohe Leistung und kurze Amortisationszeiten

Wenn Zuverlässigkeit und eine schnelle, betriebswirtschaftliche Rentabilität

im Vordergrund stehen, sind wassergekühlte Kaltwassererzeuger und Wasser/

Wasser-Wärmepumpen von Walter Meier die erste Wahl.

Die Wasser/Wasser-Systeme werden einfach an einen Rückkühler angeschlossen

(siehe Seite 16/17). Wassergekühlte Modelle können in Kellerräumen aufgestellt

werden und beeinträchtigen so die Gebäudeoptik nicht.

Auch bei im Gebäude aufgestellten Maschinen spielt der Schalldruckpegel eine

wichtige Rolle. Daher gibt es optional „leise“ oder „superleise“ Ausführungen.

Das breite Produktprogramm mit Leistungen von 5 bis 1.500 kW kann vielseitig

eingesetzt werden. Zudem ist eine umfangreiche Palette an Zubehör

verfügbar.

Plattenwärmetauscher

Verdichter

Schaltschrank

Hydraulikpumpe

Puffertank

Abb.: MCWS-K mit Hydraulikoptionen

und LN-Version, offen

CCWV-Y [150 - 1.500 kW]



Pufferspeicher

und -module



• Als Energieeffizienzklasse A lieferbar

• Schraubenverdichter, vibrationsarm,

sehr leise im Betrieb

• Als Verdampfereinheit lieferbar (s. S. 19)

• Drehzahlregelung der Verdichter

• Vorlauftemperaturregelung

• Kühl- und Kaltwasserpumpenansteuerung

(optional)

• Tankvolumen 100 - 2.500 Liter

• Einzel- oder Doppelpumpe

• Störumschaltung bei Doppelpumpe

• Frostschutzheizung (optional)

• Aluminiumverkleidung für

Außenaufstellung (optional)

10

Free Cooling

Technische Darstellung des Prinzips zur Freien Kühlung

Der hydraulische Kaltwasserkreislauf ist, wie

rechts dargestellt, aufgebaut. Das Freikühlregister

wird in Reihe mit dem Plattenverdampfer

des Kaltwasserkreislaufes geschaltet.

Ein 3-Wege-Ventil reguliert den Durchfluss

durch das Freikühlregister. Der integrierte

Regler übernimmt die Ansteuerung

des 3-Wege-Ventils.

Ein Fühler überwacht die Außentemperatur,

gleichzeitig überprüft ein weiterer Fühler die

Temperatur des vom Verbraucher kommenden

Mediums. Wenn die gemessene Umgebungstemperatur

unter der Temperatur des

gemessenen Rücklaufwassers liegt, beginnt

der Freikühlbetrieb. Das Regelventil wird

angesteuert, das Rücklaufwasser zuerst

über das Freikühlregister und dann über

den Verdampfer gelenkt.

Sommerbetrieb

Im Falle der reinen mechanischen Kühlung,

wenn die Außentemperaturen zu hoch sind

um mit der freien Kühlung zu beginnen,

arbeitet die Maschine wie ein normaler

Kaltwassererzeuger. Die Jalousieklappen

am Verflüssigungsregister sind vollständig

geöffnet, am Freikühlregister vollständig

geschlossen. Eine möglicherweise bereits

notwendige Verflüssigungsdruckregelung

wird mit dem eingebauten Drehzahlregler

für die Ventilatoren realisiert.

Übergangsbetrieb

Bereits wenn die Außentemperatur um 2

K niedriger als die Rücklauftemperatur ist,

schaltet die freie Kühlung zu. Das Gerät

arbeitet im gleitenden Mischbetrieb. Hierzu

werden die Jalousieklappen am Freikühlregister

sowie das 3-Wege Wasserventil vollständig

geöffnet. Gleichzeitig übernehmen

die Jalousieklappen die Verflüssigungsregelung

am Verflüssigungsregister und werden

entsprechend geregelt. Die Ventilatoren liefern

den vollen Luftvolumenstrom und die

maximale Freikühlleistung wird erreicht.

11

FREIE KÜHLUNG

STROMKOSTEN UM BIS ZU 58 % SENKEN

Freie Kühlung

Die Betriebskosten einer Kälteanlage spielen eine wesentliche Rolle bei der

Investitionsplanung. Vorausschauend sollten Folgekosten für den Betreiber

berücksichtigt werden. Die Lösung zur Kosteneinsparung heißt gleitende Freie

Kühlung.

Bereits bei Außentemperaturen von 5 °C sinken durch die verminderte Leistungsaufnahme

eines Kaltwassererzeugers mit gleitender Freikühleinrichtung

von Walter Meier die Betriebskosten um über 50 %.

Die Mehrinvestition bei einer Kälteanlage mit Freikühlregister amortisiert

sich in kürzester Zeit und spart dem Betreiber bares Geld!

Stromverbrauch

in kWh/Tag

150

konventioneller

KWE

120

Amortisationszeit

6

5

Stromkosten

0,05 Euro/kWh

Stromkosten

0,10 Euro/kWh

90

4

Stromkosten

0,15 Euro/kWh

3

Stromkosten

0,20 Euro/kWh

60

30

KWE mit

Freier Kühlung

2

1

0

Jan Feb Mär Apr Mai Juni Juli Aug Sept Okt Nov Dez

0

0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00

Darstellung des Energieverbrauchs mit

und ohne Freie Kühlung

Amortisationskurven der Freien Kühlung

Vollständige Kühlung über Freikühlregister

Erreicht die Außentemperatur ein Niveau,

welches es erlaubt die benötigte Kälteleistung

vollständig über das Freikühlregister

zu erreichen, schließen die Jalousieklappen

am Verflüssigungsregister und der

Verdichterbetrieb wird gestoppt. Um bei

sehr niedrigen Außentemperaturen die

Vorlauftemperatur des Kaltwassererzeugers

nicht zu niedrig werden zu lassen, wird bei

Bedarf die Luftmenge über das Freikühlregister

über den Drehzahlregler reguliert.



Schema: Übergangsbetrieb





Jalousieklappen regeln

den Luftvolumenstrom

Jalousieklappen vollständig

geöffnet







Schema: Vollständige Kühlung über das Freikühlregister



Jalousieklappen geschlossen

Jalousieklappen vollständig

geöffnet







Plattenwärmetauscher (Verdampfer) Verdichter Verflüssigerregister Freikühlregister Drei-Wege-Ventil

12

Heute schon an morgen denken!

Natürliches Kältemittel R290

ENERGIE-LASTMANAGEMENT

Heizen, Kühlen und Brauchwasserbereitung

mit einem System

Durch die innovative Regeltechnik kann das

Energie-Lastmanagement deutlich mehr als

konventionelle Wärmerückgewinnungsanlagen.

Jegliche Energie, die bei konventionellen

Systemen durch Abwärme verloren geht,

wird über das Energie-Lastmanagement

nutzbar gemacht.

Die für das Lastmanagement erforderlichen

Ventile und Pumpen sind in den

optionalen Hydraulikmodulen integriert.

Durch die verschieden Hydraulik-Schemata

kann Free-cooling im Parallelbetrieb und

Wärmerückgewinnung im Kältemaschinenbetrieb

realisiert werden.

HEIZ-

MODUL

BASIS

AUSGLEICHER

KÜHL-

MODUL

Mit dem Energie-Lastmanagement wird

überschüssige Wärme abgeführt und fehlende

Energie den Elementen entzogen.

Luft

Brunnen

Sonde/Kollektor

13

ENERGIESTATION ES BASIS

DAS UNIVERSAL-KRAFTWERK

Die Energiestation ES BASIS arbeitet grundlegend wie eine Wärmepumpe oder

Kältemaschine und kann als Primärquelle Wärme aus dem Erdreich, Grundwasser,

Außenluft oder abzukühlende Ware nutzbar machen.

Heiztechnik und Klimatechnologie verschmelzen in einem System!

In der konventionellen Gebäudetechnik werden für die Beheizung und Klimatisierung

unterschiedliche Systeme eingesetzt, die meist von verschiedenen Fachkräften zu

warten und instand zu halten sind. Über die Abwärme der Klimasysteme geht eine

immense Menge an Energie ungenutzt verloren, während gleichzeitig für die Beheizung

Wärme teuer erzeugt werden muss. Mit der Energiestation ES BASIS verschmelzen

Heiz- und Klimatechnik zu einem System, das über ein hocheffizientes

Energie-Lastmanagement anfallende Wärme oder Kälte für andere Anwendungen

nutzbar machen kann.

Natürliches Kältemittel

Im effizienten Umgang mit der immer teurer werdenden Energie denken wir von

Walter Meier an die Zukunft und natürlich auch beim Kältemittel. Die ES BASIS

setzt ausschließlich auf das natürliche, umweltfreundliche Kältemittel R290.

Und nicht nur weil von Seiten der Gesetzgebung stärkere Restriktionen für

umweltschädliche Kältemittel zu erwarten sind, sondern weil wir überzeugt sind,

dass die Natur eine der wichtigsten Zukunftsressourcen ist, die es zu bewahren gilt.

ES BASIS

Heizen, Kühlen und Brauchwasserbereitung

mit einem System

WÄRME IN BALANCE

Die Abwärme enspricht exakt der benötigten

Heizenergie.

WÄRMEÜBERSCHUSS

Die Abwärme übersteigt die benötigte

Heizenergie.

WÄRMEBEDARF

Die Abwärme unterschreitet die benötigte

Heizenergie.

50% 50%

50% 80%

30%

50% 10%

HEIZ-MODUL BASIS KÜHL-MODUL



AUSGLEICHER

AUSGLEICHER

AUSGLEICHER

40%

14

Zoofenster, Berlin

Einbau: DATA TECH

Kaltwasser

Direktverdampfung mit

wassergekühltem Verflüssiger

Direktverdampfung mit

luftgekühltem externem Verflüssiger

• Ansaug vorne (OCW)

• Ansaug oben (UCW)

• Ausblas oben (OCW)

• Ausblas unten (UCW)

• Ansaug vorne (OEDW)

• Ansaug oben (UEDW)

• Ausblas oben (OEDW)

• Ausblas unten (UEDW)

• Ansaug vorne (OEDA)

• Ansaug oben (UEDA)

• Ausblas oben (OEDA)

• Ausblas unten (UEDA)

OCW UCW OEDW UEDA

15

KLIMASCHRÄNKE

DATA TECH

Die neu entwickelte Klimaschrankserie DATA TECH ist das Resultat intensiver

Forschungs- und Entwicklungsarbeit. Die Geräte für Direktverdampfung, speziell

auf das Kältemittel R410A abgestimmt, sowie Versionen für Wasser/Glykol wie

auch Kombinationen daraus, sind das Ergebnis. Hohe Zuverlässigkeit und Präzision

zeichnen die Geräte ebenso aus wie eine hohe Energieeffizienz.

Die Serie DATA TECH ist für Anwendungen in Datencentern oder EDV-Räumen

ebenso geeignet wie in Laborräumen oder anderen technisch anspruchsvollen

Umgebungen, in denen effektive Wärmeabfuhr bzw. Klimatisierung benötigt

wird.

Die wichtigsten Fakten zur Serie DATA TECH:

Hohe sensible Kälteleistung (SHR) von 5 bis 200 kW

Hohe Energieeffizienz

Sandwichpaneele

Freilaufende Ventilatoren

„Blue-Fin“ Beschichtung der Register

Kältemittel R410A (bei Direktverdampfung)

Drehzahlgeregelte Verdichter (optional)

Direktverdampfung mit wassergekühltem

Verflüssiger (DUAL COOLING)

Direktverdampfung mit luftgekühltem

externem Verflüssiger (DUAL COOLING)

Direktverdampfung mit wassergekühltem

Verflüssiger (FREE COOLING)

• Ansaug vorne (OEDW DC)

• Ansaug oben (UEDW DC)

• Ausblas oben (OEDW DC)

• Ausblas unten (UEDW DC)

• Ansaug vorne (OEDA DC)

• Ansaug oben (UEDA DC)

• Ausblas oben (OEDA DC)

• Ausblas unten (UEDA DC)

• Ansaug vorne (OEDW FC)

• Ansaug oben (UEDW FC)

• Ausblas oben (OEDW FC)

• Ausblas unten (UEDW FC)

UEDW DC OEDA DC UEDW FC

16

Sail City, Bremerhaven

Einbau: Rückkühler, AxAir CCWS-Q-Eis

Verflüssiger "vertikal" [15 - 1.200 kW]

Rückkühler "vertikal" [45 - 900 kW]

Verflüssiger "Tower" [100 - 1.200 kW]

Rückkühler "Tower" [140 - 800 kW]

Verflüssiger "Jumbo" [35 - 1.500 kW]

Rückkühler "Jumbo" [100 - 1.500 kW]

• Verflüssiger: zum Einsatz von Kältemitteln

als Medium

• Rückkühler: zum Einsatz von Wasser

oder Wasserglykolmischungen als

Medium

• Verflüssiger mit einer Ventilatorreihe:

zum Einsatz von Kältemitteln als Medium

• Rückkühler mit einer Ventilatorreihe:

zum Einsatz von Wasser oder Wasserglykolmischungen

als Medium

• Verflüssiger mit zwei Ventilatorreihen:

Zum Einsatz von Kältemitteln als Medium

• Rückkühler mit zwei Ventilatorreihen:

zum Einsatz von Wasser oder Wasserglykolmischungen

als Medium

17

WÄRMETAUSCHER

VERFLÜSSIGER UND RÜCKKÜHLER

Komplettes System

Passend zu allen wassergekühlten oder gesplitteten Kaltwassererzeugern

bietet Walter Meier eine eigene Serie mit Rückkühlern und Verflüssigern an.

Neben den Kombinationen mit Kaltwassererzeugern eignen sich die Geräte

auch zur Rückkühlung in der Gewerbekälte oder für Produktionskühlung.

Ovale Kupferrohre

Walter Meier Rückkühler verfügen über neue revolutionäre Register, die mit

ovalen Kupferrohren ausgestattet sind. Diese neue Form der Rohre ermöglicht

eine effektivere Wärmeabgabe durch eine vergrößerte Kontaktoberfläche der

Luft mit dem aerodynamisch geformten Kupferrohr. Dadurch kann auf geringerer

Fläche eine deutlich höhere Rückkühlleistung erreicht werden. Dies spart

Platz, Material und ermöglicht niedrigere Schallpegel. Umfangreiches Zubehör

zu den Rückkühlern ist lieferbar.

Durchführung für Kühlrohre

Alulamellen

Verflüssiger "Wall" [40 - 800 kW]

Rückkühler "Wall" [40 - 800 kW]

Adiabatisches Sprüh-System

für Verflüssiger und Rückkühler

Adiabatisches PADS-System

für Verflüssiger und Rückkühler

• Verflüssiger: zum Einsatz von Kältemitteln

als Medium

• Rückkühler: zum Einsatz von Wasser

oder Wasserglykolmischungen als

Medium

• Leistungssteigerung des luftgekühlten

Wärmetauschers durch adiabatisches

Sprüh-System.

• Leistungssteigerung des luftgekühlten

Wärmetauschers durch adiabatisches

PADS-System.

Wassereintritt

Wassereintritt

18

SCAS/SCRS-LE [5 - 44 kW]

Luftgekühlte Verflüssigereinheit und Luft/

Wasser-Wärmepumpe

zur Innen - oder Außenaufstellung

SCAS-K+/LE [5 - 38 kW]




CCAS/CCRS-LE [45 - 350 kW]



zur Innen - oder Außenaufstellung



• Axial- oder Radialventilatoren

• Verdichterdrehzahlregelung Standard

• Stufenlose Leistungsregelung Standard



• Drehzahlgeregelte Pumpe Verbraucherseite

(optional)



• Axial- oder Radialventilatoren


(optional)

19

GESPLITTETE EINHEITEN

VERFLÜSSIGER- / VERDAMPFEREINHEITEN

Die kostengünstige und energieeffiziente Alternative

Verdampfereinheiten zur Innenaufstellung mit externem Verflüssiger bieten eine

kostengünstige Alternative zu herkömmlichen Kaltwassererzeugern mit Glykol-

Rückkühlern. Mit dieser Art der Kaltwassererzeugung ist es möglich, die Anschaffungskosten

sowie die Betriebskosten erheblich zu senken.

Unser Angebot umfasst weiterhin eine große Auswahl von unterschiedlichen

Verflüssigereinheiten. Im Leistungsbereich von 5 bis 800 kW stehen

Geräte mit Scroll- oder Schraubenverdichtern zur Verfügung. Sie sind auch

ideal für den Einsatz bei Lüftungsanlagen geeignet.

Verflüssiger

Heißgas- und Flüssigkeitsleitung

Verdampfereinheit

Kaltwasservor- und -Rücklauf

Inneneinheit (Gebläsekonvektoren)

MCWS-K-LC [30 - 530 kW]

Verdampfereinheit und Luft/Wasser-

Wärmepumpe

SCWS-K-A-LC [5 - 40 kW]


CCWV-Y-LC [170 - 800 kW]









• Diverse Hydraulikoptionen auswählbar

(optional)




• Speicherbehälter und Pumpe (optional)


• Schraubenverdichter


(optional)

20

Ernst Reuter Haus, Berlin

Einbau: AxAir Gebläsekonvektoren

AxAir GK

Gebläsekonvektor zur

Wand- und Deckenmontage

AxAir WKH

Gebläsekonvektor für besonders

hygienesensible Bereiche

AxAir WKE


Deckenmontage

[Kühlen: 1,0 - 10,0 kW / Heizen: 1,5 - 20,0 kW]

• 2- und 4-Leiter-Ausführung für den Kühlsowie

Heizbetrieb (4-Leiter-Ausführung

mit zusätzlichem Heizregister)

• Besonders leiser Betrieb durch beidseitig

ansaugende Radialventilatoren

• Auch mit Elektroheizung erhältlich

• Stör- und Betriebsmeldung (optional)


• Besonders hygienisch

• F7-Filter für höchste klinische

Hygiene (optional)

• 100 % freier Kondensatablauf

• Keine interne Kondensatpumpe

erforderlich

• Sehr niedriger Geräuschpegel

• Optionale Designblenden

nden

• EC-Ventilatoren

(optional)


• In 2- und 4-Leiter-Ausführung sowie

Elektroheizregister

• Geringe Einbautiefe

• Extrem niedriger Schalldruckpegel

• 6 Ventilatorstufen mit 3 fest

Debelegten Stufenckenm

• IR- oder Kabelfernbedienung (optional)

• Stör- und Betriebsmeldung

(optional)

21

INNENEINHEITEN FÜR HYDRO-SYSTEME

GEBLÄSEKONVEKTOREN

Wohlfühlklima in jedem Raum

Die unterschiedlichen Modellvarianten und das umfangreiche Zubehör der

Walter Meier Gebläsekonvektoren garantieren flexible Einsatzmöglichkeiten

und sorgen für eine optimale Anpassung an räumliche Gegebenheiten und

Anforderungen.

Ideal ist eine Klimatisierung, die man fühlt, aber nicht sieht. Die Wasserkassetten-Serien

WKD und WKE ermöglichen genau dies. Einmal in die

Zwischendecke eingebaut, ist nur noch die Blende sichtbar. Diese verfügt

über ein klares, modernes Design, das sich praktisch unsichtbar in die Raumarchitektur

integriert.

Die AxAir Hygiene-Wasserkassettenserie WKH von Walter Meier bietet effektiven

Kühl- und Heizbetrieb bei hohen hygienischen Anforderungen in Kombination

mit einem innovativen, attraktiven Design.

Die standardmäßig mit EC-Ventilatoren ausgestatteten Gebläsekonvektoren der

Serie SWC werden als Wandmodell installiert. Die Luft wird auf der Frontseite

über einen Luftfilter angesaugt und über die horizontalen und vertikalen Luftleitlamellen

nach unten ausgeblasen.

Die AxAir Hotelgebläsekonvektoren der Serie GKH sind besonders leise und schmal

und somit ideal für für den Einsatz in Hotelzimmern. Bei einem Schalldruckpegel

von unter 24 dB(A) kann der Hotelgast auch bei eingeschalteter Lüftung seinen

Aufenthalt entspannt und vor allem ruhig genießen. Dafür sorgt unter anderem

eine speziell entwickelte Schalldämmstrecke an der Ausblasseite.

Die Gebläsekonvektoren der Serie AxAir LKS/LKL sind speziell für den Einsatz mit

Ausblasplenen entwickelt worden. Durch die externe Pressung von bis zu 250 Pa,

die das Gerät zur Verfügung stellt (70/100 Pa bei nominalem Luftstrom), können

Textilschläuche oder Ausblasplenen problemlos angeschlossen werden.

AxAir WKD


Deckenmontage

AxAir SWC


Wandmontage

AxAir GKH


Kanal- oder Zwischendeckenmontage


• Geringe Einbautiefe

• Niedriger Schalldruckpegel

• Master-/Slave-Regelung

• Autoswing-Funktion

• Plug & Play-Einschubkästen:

1. IR- oder Kabelfernbedienung

2. Auf Klemme verdrahtet

• EC-Ventilatoren

(optional)


• Eingebautes 3-Wege-Ventil EIN/BYPASS

• Flexibler Anschlussschlauch

• Niedriger Geräuschpegel

• Master-Slave-Regelung

• Autoswing-Funktion

• IR- oder LCD-Kabelfernbedienung

• Stromsparende EC-Ventilatoren

in allen Modellen


• Optimal für Hotelzimmer oder schallsensible

Anwendungen

• Einfache Revision von unten

• Nur eine Systemanschlussseite

• Maximale Breite: 1.120 mm

(für Zimmereingangsbereich)

• 6 Lüfterstufen zur Auswahl

• Extra leise (durch integrierte Schalldämmstrecke)

22

Global Gate, Düsseldorf

Einbau: Gebläsekonvektor INSIEME

Betriebsart

"Klimatisieren"

Betriebsart

"Heizen mit Radiator"

Betriebsart

"Duales Heizen"

Im Kühlmodus wird das Register mit kaltem

Wasser durchströmt und das Gerät kühlt

wie ein konventioneller Gebläsekonvektor.

Bei eingebauter Radiatorplatte wird diese

im Kühlfall nicht durchströmt.

Im regulären Heizmodus wird nur über die

Strahlungsplatte, wie bei einem Heizkörper,

geräuscharm über Konvektion geheizt.

Wird eine hohe Heizleistung benötigt, kann

der INSIEME sowohl über den Radiator als

auch über das Register heizen. Das Gerät

heizt gleichzeitig mit zwei Systemen und erreicht

so eine Heizleistung, welche die eines

konventionellen Radiators bis zum 4-fachen

übertrifft.

23

INNENEINHEIT FÜR HYDRO-SYSTEME

GEBLÄSEKONVEKTOR MIT RADIATOR

Der INSIEME

stellt eine völlig neue Generation von Gebläsekonvektoren auf dem Markt

dar: Eine patentierte Kombination aus Wärmetauscher und Heizradiator.

Anders als bei Klimageräten, die auch heizen können, ist der INSIEME eine

Kombination aus Klimagerät und konvektioneller Heizung. Damit lässt sich

energiesparend eine ganzjährige Klimatisierung erreichen und es lassen sich

die typischen Nachteile eines konventionellen Gebläsekonvektors vermeiden.

INSIEME für Wärmepumpen

Der INSIEME kann sowohl mit konventioneller Heizvorlauftemperatur als

auch mit der von Wärmepumpen gelieferten Niedrigtemperatur betrieben

werden. Auch eine Kombination mit einer Fußbodenheizung ist ohne separaten

Kreislauf möglich.

INSIEME

35°C Vorlauftemperatur

Wärmepumpe

Fußbodenheizung

Produktschnitt

Radiatorplatte

FanCoil-Register

24

TCO A

Elektronischer Thermostat

TCO B

Digitaler Thermostat

TCO C


• 2- oder 4-Leiter-Anschluss

• 3 manuelle Lüfterstufen

• Manuelles Umschalten Kühlen/Heizen

• Zweifarbige Leuchtdiode



• Kühlen und Heizen manuell

• Kühlen und Heizen automatisch

• Externer Lufttemperaturfühler

• LCD-Anzeige







• IR-Fernbedienung optional

• Externe Freigabe

25

KLIMASTEUERUNG FÜR GEBLÄSEKONVEKTOREN

REGLERSERIE TCO

Komfortable Klimasteuerung

Abgestimmt auf das komplette Gebläsekonvektoren-Programm bietet

Walter Meier innovative und moderne Regler für die Geräte an. Die Regler-

Serie TCO bietet vielfältige Funktionen, kombiniert mit modernem Design

und einfacher Bedienung. Modellabhängig sind ModBus-Anbindung, IR-

Fernbedienung, Touchscreen sowie Auf- oder Unterputzmontage möglich.

Ausstattung/Typ TCO A TCO B TCO C TCO D TCO E

2-Leiter x x x x x

4-Leiter x 1) x 2) x 2) x 2) x 2)

Manuelle Lüfterstufen x x x x x

Manuelle + autom. Lüfterstufen x x x

Manueller Saisonwechsel x x x x x

Automatischer Saisonwechsel x 2) x 2) x 2) x 2)

Aufputz (AP) x x x 3) x 3) x 3)

Unterputz (UP) x x x

Externe Freigabe x 2) x 2) x 2)

Optionaler externer Wasser-/

Lufttemperatur-Fühler

x 2) x 2) x 2) x 2)

Display x x x x

Touchscreen

x

Timer (7-4) x x

ModBus x x

Lüfternachlauf x x x 2) x 2) x 2)

Spannung 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz

IR-Fernbedienung (optional) x x x

Box zur Aufputzmontage (optional) x x x

1) Über DIP-Schalter auswählbar 2) Über Parameter einstellbar 3) Mit optionaler Box zur Aufputzmontage

TCO D


TCO E


Zubehör

Montage und Steuerung








• Externe Freigabe

• ModBus-Fuktion

• Timer-Funktion








• Externe Freigabe

• ModBus-Fuktion

• Timer-Funktion

• Touchscreen

Optionale

Aufputzdose

Optionale IR-

Fernbedienung

26

E-Plus Firmenzentrale, Düsseldorf

Einbau:

2 Kaltwassererzeuger CCAV-Y

2 Lastmanagerschaltschränke

20 Klimaschränke DATA TECH

49 Kaltwasserkassetten WKE

O 2

WORLD

Berlin

Fernsehturm

Berlin

Maximilianshöfe

München

Gebläsekonvektoren AxAir GK und AxAir LKS

Wassergekühlte Kaltwassererzeuger CCWS-Q LC

mit den dazugehörigen Verflüssigern

Wassergekühlte Kaltwassererzeuger CCAS-K

und Zwischendeckenmodelle der Serie LKL

27

REFERENZEN

80 JAHRE MARKTERFOLG

Qualität schafft Vertrauen

Klimaanlagen sind langfristige Investitionen und erfordern einen verlässlichen

Partner, der auch noch nach Jahren eine umfassende Betreuung der

Anlagen in Reparatur- oder Wartungsfällen leisten kann sowie Ersatzteile

und Erweiterungsmöglichkeiten für bestehende Anlagen bietet. Ein echter

Beweis für Qualität und Markterfolg sind Referenzen.

Die Walter Meier Regionalcenter verfügen über detaillierte und aktuelle

Referenzlisten von Objekten in Ihrer Nähe, die Sie gerne einsehen können.

E-Plus Firmenzentrale, Düsseldorf

Seit der Unternehmensgründung im Jahr 1993 befindet sich die Firmenzentrale

des drittgrößten deutschen Mobilfunkanbieters E-Plus in Düsseldorf. Die Raumund

Serverklimatisierung erfolgt über zwei Kaltwassererzeuger AxAir CCAV-Y

in einem Redundanzsystem mit jeweils 1,6 MW Kälteleistung. Davon können

bis zu 1,3 MW mittels Freikühler des Typs FSEC äußerst energiesparend erzeugt

werden. Alle Kaltwassererzeuger und Freikühler sind mit Öl-/Glykolprotektoren

ausgestattet. Neben den technischen Spezifikationen überzeugte der CCAV-Y

durch seine kompakten Abmessungen. Zur Klimaausstattung gehören zudem

zwei Lastmanagerschaltschränke mit lastabhängiger Redundanz-, Freikühl- und

Sollwertschaltung. 20 Klimaschränke DATA TECH sorgen für klimatische Sicherheit

in den Serverräumen. 49 Kaltwasserkassetten WKE bringen zusätzlich

die Kühle in die Büros.

Die Hauptklimatisierung erfolgt über insgesamt sechs Lüftungsdachzentralen

mit zusätzlichen Kälteregistern zwischen 100-200 kW Kälteleistung, außerdem

wird das gesamte Gebäude bzw. die Grundgebäudetemperatur, generell über

eine Betonkerntemperierung geregelt (kühlen wie auch heizen). Eine übergeordnete

Regelung (GLT) kontrolliert dabei auch ob Fenster geöffnet sind, um

unnötige Heiz- oder Kühlprozesse zu vermeiden.

Vodafone Verwaltung

Düsseldorf

Marktgalerie

Leipzig

Business Campus

Garching bei München

Wassergekühlte Kaltwassererzeuger Typ

CCWS-Q 20.4 LN mit Rückkühler

Luftgekühlter Kaltwassererzeuger CCAV-Y FC

mit Freier Kühlung

Gebläsekonvektoren AxAir WKE

Swegon in Deutschland

Regionalcenter München

Hauptsitz Swegon Climate Systems

Carl-von-Linde-Straße 25

D-85748 Garching-Hochbrück

Tel. +49 (0) 89 326 70-0

Regionalcenter Dortmund

Hauptsitz Swegon Ventilation Systems

Marie-Curie-Straße 7

D-59192 Bergkamen

Tel. +49 (0) 2389 959 77-0

Regionalcenter Stuttgart

Waldburgstraße 17-19

D-70563 Stuttgart

Tel. +49 (0) 711 78 87 94-3

Regionalcenter Frankfurt a.M.

Nordendstraße 2

D-64546 Mörfelden-Walldorf

Tel. +49 (0) 6105 943 52-0

Regionalcenter Düsseldorf

Wiesenstraße 70A

D-40549 Düsseldorf

Tel. +49 (0) 211 69 07 57-0

Regionalcenter Hannover

Karl-Wiechert-Allee 1c

D-30625 Hannover

Tel. +49 (0) 511 56 35 97-70

Regionalcenter Oldenburg

Karl-Schiller-Str. 11 A

D-26209 Hatten

Tel. +49 (0) 44 81 9 37 94-94

Regionalcenter Berlin

Boyenstraße 41

D-10115 Berlin

Tel. +49 (0) 30 55 67 09-0

© 0913 Swegon Climate Systems Germany GmbH – Technische Änderungen und Irrtum vorbehalten. Der Inhalt entspricht dem Stand der Drucklegung.

Regionalcenter Dresden

Raumlufttechnik Dr. Reichel

Haupstraße 1

D-01640 Coswig

Tel. +49 (0) 35 23 53 04-0

Regionalcenter Wien (Österreich)

Stifterstr. 4

A-3100 St. Pölten

Tel. +43 (0) 27 42 30 637

www.swegon.de

Systemlösungen für Raumklima

CLIMATE - VENTILATION

KÜHL- UND HEIZSYSTEME IN BESTFORM - Swegon

Sie wollen auch ein ePaper? Erhöhen Sie die Reichweite Ihrer Titel.

Template löschen?

Als Template speichern?
