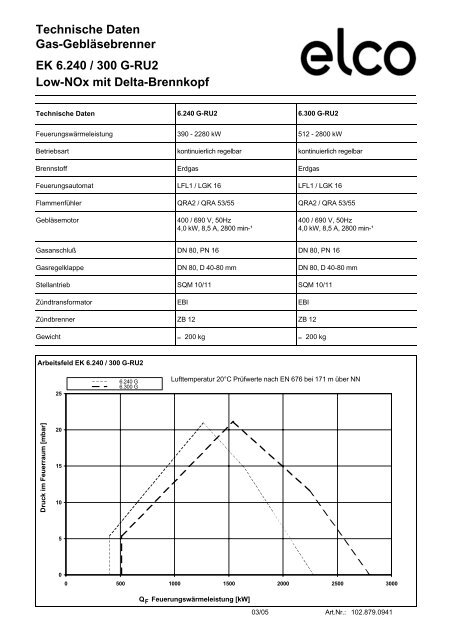

6_2G-<strong>RU2</strong><br />
<strong>Technische</strong> <strong>Daten</strong><br />
<strong>Gas</strong>-Gebläsebrenner<br />
<strong>EK</strong> <strong>6.240</strong> / <strong>300</strong> G-<strong>RU2</strong><br />
<strong>Low</strong>-NOx mit Delta-Brennkopf<br />
<strong>Technische</strong> <strong>Daten</strong><br />
<strong>6.240</strong> G-<strong>RU2</strong><br />
6.<strong>300</strong> G-<strong>RU2</strong><br />
Feuerungswärmeleistung<br />
Betriebsart<br />
Brennstoff<br />
Feuerungsautomat<br />
Flammenfühler<br />
Gebläsemotor<br />
390 - 2280 kW<br />
kontinuierlich regelbar<br />
Erdgas<br />
LFL1 / LGK 16<br />
QRA2 / QRA 53/55<br />
400 / 690 V, 50Hz<br />
4,0 kW, 8,5 A, 2800 min-¹<br />
512 - 2800 kW<br />
kontinuierlich regelbar<br />
Erdgas<br />
LFL1 / LGK 16<br />
QRA2 / QRA 53/55<br />
400 / 690 V, 50Hz<br />
4,0 kW, 8,5 A, 2800 min-¹<br />
<strong>Gas</strong>anschluß<br />
<strong>Gas</strong>regelklappe<br />
Stellantrieb<br />
Zündtransformator<br />
Zündbrenner<br />
DN 80, PN 16<br />
DN 80, D 40-80 mm<br />
SQM 10/11<br />
EBI<br />
ZB 12<br />
DN 80, PN 16<br />
DN 80, D 40-80 mm<br />
SQM 10/11<br />
EBI<br />
ZB 12<br />
Gewicht<br />
≈<br />
200 kg<br />
≈<br />
200 kg<br />
Arbeitsfeld <strong>EK</strong> <strong>6.240</strong> / <strong>300</strong> G-<strong>RU2</strong><br />
25<br />
<strong>6.240</strong> G<br />
6.<strong>300</strong> G<br />
Lufttemperatur 20°C Prüfwerte nach EN 676 bei 171 m über NN<br />
Druck im Feuerraum [mbar]<br />
20<br />
15<br />
10<br />
5<br />
0<br />
0 500 1000 1500 2000 2500 <strong>300</strong>0<br />
Q F Feuerungswärmeleistung [kW]<br />
03/05<br />
Art.Nr.: 102.879.0941
Brennerbeschreibung<br />
Maßbild<br />
Betriebsweise<br />
Automatischer, regelbarer <strong>Gas</strong>gebläsebrenner.<br />
Geprüft nach DIN 4788 bzw.<br />
EN 676 mit Delta-Brennkopf, einem<br />
System zur NO x -armen Verbrennung.<br />
Ausführung<br />
Brenner anschlußfertig auf Klemmleiste<br />
verdrahtet, Feuerungsautomat wird<br />
in separatem Schaltschrank untergebracht.<br />
Verbrennungsluft<br />
Überdruckventilatorrad mit steiler Charakteristik,<br />
zur Erzeugung eines hohen<br />
Druckaufbaus. Pulsationsfreies und stabiles<br />
Brennverhalten auch an Wärmeerzeugern<br />
mit hohem abgasseitigem<br />
Widerstand möglich.<br />
Regelung<br />
- gasseitig: Brennstoffmengenregelung<br />
mit Verbundregler über einstellbare<br />
Kurvenscheibe auf <strong>Gas</strong>regelklappe.<br />
- luftseitig: mit Verbundregler über<br />
einstellbare Kurvenscheibe auf<br />
Luftregelklappe.<br />
Überwachung<br />
Flammenüberwachung durch UV-Überwachung<br />
und geprüftem Feuerungsautomat.<br />
Gebläseluftüberwachung durch<br />
Differenzdruckwächter; bei Drehzahlregelung<br />
mit Drehzahlüberwachung.<br />
Zündung<br />
Elektrische Hochspannungszündung<br />
2x7000V, 80%ED, über eingebauten<br />
Zündbrenner.<br />
Interne Abgasrückführung<br />
Als Primärmaßnahme zur Minderung<br />
von Stickoxiden werden mit dem Delta-<br />
Brennkopf Verbrennungsgase aus dem<br />
Feuerraum intern angesaugt und dem<br />
Brennstoffgemisch zugeführt.<br />
Der sonst für externe Abgasrückführung<br />
erforderliche Installationsaufwand entfällt.<br />
Maßbild <strong>EK</strong> <strong>6.240</strong> / <strong>300</strong> G-<strong>RU2</strong>
Einbaubedingungen<br />
<strong>Gas</strong>strecken<br />
Kesselausmauerung<br />
Die Ausmauerung ist rechtwinklig zum<br />
Brennerrohr auszuführen (1).<br />
Eventuell notwendige Anpassungen,<br />
(Schrägen , Rundungen) wie sie z.B.<br />
bei Umkehrkesseln notwendig sind,<br />
sollten frühestens bei einem Durchmesser<br />
von 70 % vom Feuerraumdurchmesser<br />
beginnen (2).<br />
D = 263<br />
D 1 = 290<br />
D F = Feuerraumdurchmesser<br />
T 1 = 150 - 200<br />
A = 457<br />
(mögl. Verlängerungen: 100 u. 200 mm)<br />
<strong>Gas</strong>strecke DIN, TRD<br />
Niederdruck<br />
<strong>Gas</strong><br />
Hochdruck<br />
141 142<br />
144<br />
147<br />
141<br />
313<br />
155<br />
154 153<br />
DP<br />
314<br />
Luft<br />
nur bei<br />
143 TRD<br />
313a<br />
120<br />
349<br />
150<br />
100<br />
100 Brenner<br />
120 Luftklappe<br />
141 Kugelhahn<br />
142 <strong>Gas</strong>filter<br />
143 Manometer mit Absperrung<br />
144 <strong>Gas</strong>druckregler<br />
145 Sicherheitsabsperrventil<br />
147 Prüfbrenner mit Absperrung<br />
(Option)<br />
148 Sicherheitsabblaseventil<br />
150 <strong>Gas</strong>regelklappe<br />
153 Hauptgasmagnetventil<br />
154 Sicherheitsmagnetventil<br />
155 Zündgaskombiblock oder<br />
Einzelkomponenten<br />
313 <strong>Gas</strong>druckwächter min.<br />
313a <strong>Gas</strong>druckwächter max.<br />
314 Dichtheitskontrolle<br />
349 Stellantrieb<br />
147 148<br />
143<br />
Bei TRD muß ab Nennweite DN 50 ein<br />
Kompensator eingesetzt werden.<br />
<strong>Gas</strong><br />
141 142 145 144<br />
Bei TRD 604 / 72h sind die Überwachungsgeräte<br />
(Pos.313 , 313a) nach<br />
"besonderer Bauart" geprüft.<br />
l = 10 x ØD<br />
Pos.153, 154 auch als Doppelventil bis<br />
DN 125 möglich.
<strong>Gas</strong>-Druckverlustkurven<br />
<strong>Gas</strong>-Druckverlust Brenner <strong>EK</strong> <strong>6.240</strong>/<strong>300</strong> G-<strong>RU2</strong>, Erdgas H<br />
35<br />
30<br />
Druckverlust [mbar]<br />
25<br />
20<br />
15<br />
10<br />
5<br />
<strong>EK</strong> <strong>6.240</strong><br />
<strong>EK</strong> 6.<strong>300</strong><br />
0<br />
0 500 1000 1500 2000 2500 <strong>300</strong>0 3500<br />
Feuerungswärmeleistung Q F [kW]<br />
Druckverlust <strong>Gas</strong>klappen (voll geöffnet) DN 80, Erdgas H<br />
100<br />
Druckverlust [ mbar ]<br />
10<br />
Ø 40 Ø 50 Ø 65 Ø 80<br />
1<br />
100 1000 10000 100000<br />
Feuerungswärmeleistung Q F [ kW ]<br />
Kundendienst<br />
ELCO GmbH<br />
D-64546 Mörfelden-Walldorf<br />
ELCO Austria GmbH<br />
A - 2544 Leobersdorf<br />
ELCOTHERM AG<br />
CH - 7324 Vilters<br />
ELCO Rendamax B.V.<br />
NL - 1410 AB Naarden<br />
ELCO Belgium n.v./s.a.<br />
B - 1731 Zellik
