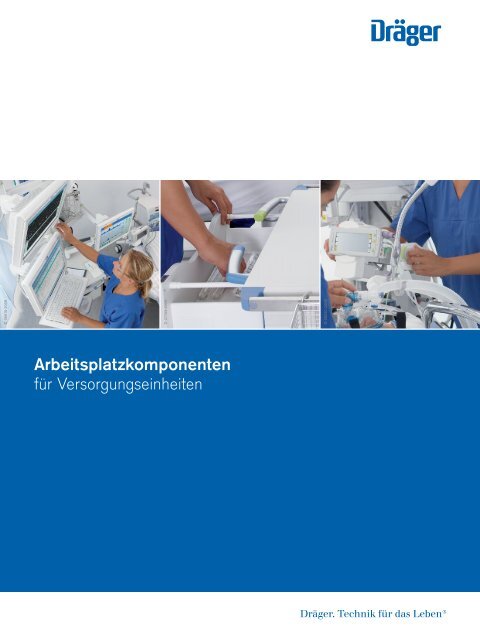

<strong>Arbeitsplatzkomponenten</strong><br />

<strong>für</strong> <strong>Versorgungseinheiten</strong>

02 | ARBEITSPLATZKOMPONENTEN

EINLEITUNG | ARBEITSPLATZKOMPONENTEN | 03<br />

<strong>Arbeitsplatzkomponenten</strong>*<br />

Ansprechend im Design ermöglicht das flexible System der Arbeitsplatzkompo -<br />

nen ten eine ergonomische Gestaltung von Arbeitsplätzen in Notaufnahmen,<br />

OPs, auf Intensivstationen sowie in weiteren medizinischen Bereichen. Mit ihnen<br />

kann eine benutzergerechte Positionierung von medizinischen Geräten gewähr -<br />

leistet werden. Dieses innovative System lässt sich vielfältig kombinieren und bietet<br />

Dank sorg fältig aufeinander abgestimmter Komponenten, Lösungen <strong>für</strong><br />

zahlreiche Anforderungen.<br />

*Nicht alle Produkte sind weltweit verfügbar.

04 | ARBEITSPLATZKOMPONENTEN | INHALTSVERZEICHNIS<br />

INHALTSVERZEICHNIS<br />

EIN SYSTEM FÜR ALLE ARBEITSPLÄTZE Übersicht 06<br />

Beispiele von Arbeitsplatzgestaltung 08<br />

Intensivstation 08<br />

Neugeborenenintensivstation 09<br />

Intelligente Lösungen 10<br />

Monitoring 10<br />

Integration von V(N)500 11<br />

Lichtlösungen 12<br />

Noise Display 14<br />

Integrierter Arm <strong>für</strong> Patientenlifter 15<br />

Integrierter Arm <strong>für</strong> Leuchte oder Monitor 16<br />

Pendula 17<br />

Kompakt-Monitorhalter 18<br />

Umlaufende Schiene 19<br />

Bedienkonzept 20<br />

Transportinfusionssystem 21<br />

Absaugung 22<br />

Mova® Cart 2.0 23<br />

MediaDocking® 24<br />

Kabelmanagement 25<br />

DAS SYSTEM DER<br />

ARBEITSPLATZKOMPONENTEN Übersicht 26<br />

Konfigurierbare Komponenten 28<br />

Konsolen-/Schubladensystem 29<br />

Verbindungselemente 30<br />

Schienen 31<br />

Schubladen 32<br />

Kabelmanagement 33<br />

Schubladenlicht 34<br />

Bedienelemente 35

ARBEITSPLATZKOMPONENTEN | 05<br />

INHALTSVERZEICHNIS<br />

Haltearmsystem 36<br />

VESA Varianten 40<br />

Slide Varianten 42<br />

Infusionsvarianten 44<br />

Zubehör 45<br />

Einzelne Komponenten 46<br />

Kleine Konsolen 47<br />

Zubehör <strong>für</strong> Konsolen 48<br />

Rack & Pole 49<br />

Infusionsmanagement 51<br />

Schwenkschränke 55<br />

Schienen und Halter 56<br />

Kabelmanagement 60<br />

Bedienelemente 61<br />

MediaDocking® 62<br />

Geräteaufnahmen 63<br />

Decken- und Wandmontagesets 64<br />

Medizinische Leuchten 65<br />

Weiteres Zubehör 67<br />

REGISTER Übersicht der <strong>Arbeitsplatzkomponenten</strong> 72

06 | ARBEITSPLATZKOMPONENTEN | ÜBERSICHT<br />

Ganzheitliche<br />

Lösungen –<br />

Ein System <strong>für</strong> alle Arbeitsplätze<br />

Neonatal-Intensivpflegebereich<br />

z.B. mit dem Balkensystem Ponta<br />

oder Wandversorgungseinheit<br />

GeminaDUO<br />

Normalpflegebereich<br />

z.B. mit der Wandversorgungs -<br />

einheit Linea<br />

OP-Bereich<br />

z.B. mit Deckenversorgungseinheit<br />

Agila/Movita<br />

Notfallaufnahme<br />

z.B. mit der Wandversorgungseinheit<br />

GeminaDUO<br />

D-30018-2011

ARBEITSPLATZKOMPONENTEN | 07<br />

Intensivstation<br />

z.B. mit der Deckenversorgungs<br />

einheit Agila/Movita<br />

OP-Bereich<br />

z.B. mit dem Balkensystem OPERA<br />

Intensivstation<br />

z.B. mit dem Balkensystem Ponta

08 | ARBEITSPLATZKOMPONENTEN | ARBEITSPLATZGESTALTUNG<br />

INTENSIVSTATION IC<br />

D-510-2014<br />

D-511-2014<br />

D-512-2014<br />

Kundenorientierte Arbeitsplätze –<br />

Form und Funktion in perfekter Harmonie<br />

– Einheitliche Designsprache in<br />

allen Be reichen des Krankenhauses<br />

– Modulares System <strong>für</strong> flexible und<br />

ergo nomische Arbeitsplatzgestaltung<br />

– Umfangreiches Portfolio zur Ver be sse -<br />

rung der Prozesse in der täglichen<br />

Routine<br />

– Intelligente Detaillösungen unter stütz en<br />

einen aufgeräumten Arbeitsplatz<br />

– Erfahrene Mitarbeiter bieten eine<br />

sorg fältige Beratung <strong>für</strong> eine<br />

optimale Lösung<br />

Eine flexible Arbeitsplatzgestaltung in der Intensivstation bei der es um<br />

Ergonomie, Effi zienz und Sicherheit geht, ist unser Angebot an Sie.<br />

Denn gutes Design wirkt sich nicht nur<br />

vorteilhaft auf die Pflege aus, sondern<br />

ermöglicht auch eine optimale Raum -<br />

nutzung. Deckenversorgungseinheit (DVE)<br />

und indivi du elle Komponenten sorgen da<strong>für</strong>,<br />

dass Sie so agieren können, wie Sie es<br />

wollen. Der Boden wird frei gehalten, die<br />

Reinigung erleichtert und auch der Aspekt<br />

Hygiene berücksichtigt. Das integrierte<br />

Kabel management reduziert Stolperfallen<br />

und eine bessere Übersichtlichkeit wird<br />

her gestellt. Nasser und trockener Bereich<br />

sind klar voneinander getrennt. Darüber<br />

hinaus ermöglicht ein derart gestalteter<br />

Arbeitsplatz dem Pflegepersonal unge hin -<br />

derten Zugang zum Patienten und unter -<br />

stützt somit effi ziente Arbeitsabläufe.

ARBEITSPLATZKOMPONENTEN | 09<br />

NEUGEBORENENINTENSIVSTATION NC<br />

D-514-2014<br />

D-26690-2009<br />

D-513-2014<br />

Intelligente Lösungen<br />

– Einfach zu installierende Produkte<br />

– Optimale Flexibilität in Gestaltung der<br />

Ar beitsplätze, sehr gute Positio nier barkeit<br />

der einzelnen Komponenten<br />

– Integrierte Lösungen helfen das Risiko von<br />

Fehlern zu verringern und fördern einen<br />

harmonischen Arbeitsplatz<br />

– Hochwertige Materialien und durchdachte<br />

Konstruktion fördern eine effiziente und<br />

effektive Reinigung<br />

– Bewährte Technologie und robustes<br />

Design <strong>für</strong> eine lange Betriebsdauer<br />

Oft stellen die kleinsten Patienten die größten Anforderungen an die Gestaltung<br />

eines Intensivarbeitsplatzes: optimale Flexibilität <strong>für</strong> neonatale Intensivstationen.<br />

Auch hier trägt ein ganzheitliches Design<br />

dazu bei, die optimale Versorgung zu<br />

gewährleisten. Flexible Versorgungssäulen<br />

ermöglichen es jederzeit, die medizinischen<br />

Geräte dort zu platzieren, wo sie gebraucht<br />

werden. Sie müssen sich nicht vom<br />

Baby entfernen, und können von Ihrer<br />

Position aus die Geräte bedienen. Dank<br />

dieser flexiblen Arbeitsplatzgestaltung,<br />

haben Sie das Baby im Blick und von allen<br />

Seiten Zugang. So können Sie Ihre Patienten<br />

bestmöglich versorgen und schaffen<br />

eine Umgebung, in der sich auch Eltern<br />

wohlfühlen.

10 | ARBEITSPLATZKOMPONENTEN | INTELLIGENTE LÖSUNGEN<br />

INTELLIGENTE LÖSUNGEN I MONITORING<br />

D-26616-2009<br />

TECHNISCHE DATEN<br />

D-32246-2011<br />

MT-0671-2008<br />

Ansprechend im Design ermöglicht das flexible Dräger Haltearmsystem eine<br />

ergonomische Positionierung von Geräten und weiterem Zubehör in<br />

Notaufnahmen, OPs, Intensivstationen sowie in weiteren medizinischen Bereichen.<br />

– Die einstellbare Friktionsbremse verhin -<br />

dert unbeabsichtigte Bewegungen des<br />

Schwenkarms und hilft so das Risiko von<br />

ungewollten Trennungen zu minimieren<br />

– Integriertes Kabelmanagement unter -<br />

stützt eine einfache Reinigung und ermög -<br />

licht einen aufgeräumten Arbeitsplatz<br />

– Das System ist einfach zu installieren<br />

und zu benutzen<br />

– Es ermöglicht eine ergonomische Positio -<br />

nie rung von Monitoren und weiterem<br />

Zubehör<br />

– Eine bewährte Technologie und ein ro -<br />

bustes Design sorgen <strong>für</strong> eine lange<br />

Betriebsdauer<br />

– Das System beinhaltet Horizontalschwenk -<br />

arme und Hubfederarme mit zahl rei chen<br />

Standardschnittstellen<br />

– Es ist einfach zu reinigen, da Oberflächen,<br />

auf denen sich Staub und Schmutz<br />

ansammeln könnten, auf ein Minimum<br />

reduziert sind<br />

Schwenkarm <strong>für</strong> Monitoring<br />

Länge 200, 300 oder 400 mm,<br />

oder in unterschiedlichen Kombina tio nen<br />

(Doppelarmvariante)<br />

Gewicht<br />

3,5 – 5 kg<br />

je nach Armvariante<br />

Max. Zuladung<br />

15 kg<br />

Liftarm <strong>für</strong> Monitoring<br />

Länge 520 mm<br />

(plus 300 mm Verlängerungsarm)<br />

Gewicht<br />

6 – 10,2 kg<br />

je nach Armvariante<br />

Max. Zuladung<br />

15 kg<br />

Hubweg max.<br />

500 mm<br />

Schwenkarm <strong>für</strong> Infusionspumpen<br />

Länge 200, 300 oder 400 mm,<br />

oder in unterschiedlichen Kombinationen<br />

(Doppelarmvarianten)<br />

Gewicht<br />

4 – 6,9 kg<br />

je nach Armvariante<br />

Max. Zuladung<br />

15 – 40 kg<br />

je nach Armvariante<br />

Genaue Spezifikationen enthalten Sie im<br />

Kapitel Haltearmsystem.

ARBEITSPLATZKOMPONENTEN | 11<br />

INTELLIGENTE LÖSUNGEN I INTEGRATION VON V(N)500<br />

D-515-2014<br />

TECHNISCHE DATEN UND<br />

BESTELLINFORMATIONEN<br />

D-26142-2009<br />

Arbeitsplatzlösungen <strong>für</strong> IC und NC mit Dräger Evita Infinity® V500 und<br />

Dräger Babylog® VN500.<br />

D-26138-2009<br />

Um ein V(N)500 Cockpit an unsere<br />

Versorgungseinheit anzubringen,<br />

benutzen Sie bitte unser Haltearm-<br />

System. Hier<strong>für</strong> kann jede Armvariante<br />

mit VESA Schnittstelle mit dem<br />

speziellen V(N)500 Cockpit-Adapter<br />

G24347 kombiniert werden. Die<br />

Beatmungsbox kann direkt an der<br />

Mediensäule oder am 38-mm-Rohr<br />

montiert werden. Dies ist konfigurierbar<br />

mit Evita V500 und Babylog VN500.<br />

BEATMUNG<br />

Ein Beatmungsgerät zu positionieren ist ein<br />

Schlüsselelement <strong>für</strong> jede Arbeitsplatzgestaltung.<br />

Dräger bietet zahlreiche Lösungen:<br />

entweder an der Frontschiene der Mediensäule,<br />

am 38-mm-Rohr, auf einer Konsole oder<br />

auf seinem eigenen Trolley. Das erlaubt Ihnen<br />

eine Position <strong>für</strong> das Beatmungsgerät zu<br />

finden, welche Ihren Arbeitsprozess unterstützt<br />

und freien Zugang zum Patientenkopf bietet.<br />

D-2755-2011

12 | ARBEITSPLATZKOMPONENTEN | INTELLIGENTE LÖSUNGEN<br />

INTELLIGENTE LÖSUNGEN I LICHTLÖSUNGEN<br />

D-1402-2011<br />

TECHNISCHE DATEN<br />

D-1284-2011<br />

Die Dräger Lichtlösungen sorgen im Dunkeln <strong>für</strong> gute Orientierung am<br />

Patientenbett. Der positive Effekt: gesteigertes Wohlbefinden <strong>für</strong> Sie und<br />

Ihre Patienten.<br />

GUTE ORIENTIERUNG FÜR MEHR<br />

SICHERHEIT<br />

Um Sicherheit und Komfort unter schwierigen<br />

Lichtverhältnisse zu verbessern, haben wir ein<br />

Navigationslichtsystem <strong>für</strong> indirekte Bodenund<br />

Deckenbeleuchtung entwickelt, welches<br />

Ihnen eine gute Orientierung im Raum<br />

gewährleistet und gleichzeitig den Patienten<br />

nicht stört durch konventionelle Deckenbeleuchtung.<br />

D-1292-2011<br />

PATIENTENWOHLBEFINDEN<br />

Oft ist es schwer, <strong>für</strong> IC-Patienten einen ruhigen<br />

Schlaf zu finden. Umso wichtiger ist es,<br />

diesen Schlaf nicht zu unterbrechen, um die<br />

Genesung des Patienten nicht zu gefährden.<br />

Unser automatisches Schubladenlicht bietet<br />

eine indirekte Ausleuchtung der Schublade,<br />

sobald sie geöffnet wird.<br />

Navigationslicht Decke – 7,5 W<br />

Zur Integration im Armsystem leicht,<br />

medium, schwer<br />

Betriebsspannung<br />

100 – 240 V ± 10%, 50/60 Hz<br />

LED-Farbtemperatur<br />

5400 K – Kaltweiß<br />

Navigationslicht Boden – 7,5 W<br />

Zur Integration in Agila/Movita Säulen<br />

Betriebsspannung<br />

100 – 240 V ± 10%, 50/60 Hz<br />

LED-Farbtemperatur<br />

5400 K – Kaltweiß<br />

Schubladenlicht – 0,4 W<br />

Betriebsspannung<br />

100 – 240 V ± 10%, 50/60 Hz<br />

Leuchtmittel LED<br />

LED-Farbtemperatur<br />

5400 K – Kaltweiß<br />

Adapter <strong>für</strong> Netzteil:<br />

Euro Stecker CEE 7/16<br />

UK Stecker BS 1363<br />

USA Stecker NEMA 1-15<br />

AU Stecker AS 3112<br />

IEC Stecker DIN EN 60320<br />

BESTELLINFORMATIONEN<br />

Konfigurierbar mit<br />

Agila, Movita, Forta<br />

G16805

ARBEITSPLATZKOMPONENTEN | 13<br />

INTELLIGENTE LÖSUNGEN I LICHTLÖSUNGEN<br />

D-12514-2011<br />

TECHNISCHE DATEN<br />

D-10039-2011<br />

Das RGB-Licht oder Tagesverlaufslicht erzeugt eine Atmosphäre zum Wohlfühlen<br />

und kann die Heilung der Patienten beschleunigen. Zusätzlich machen die<br />

Lichtlösungen das Arbeiten <strong>für</strong> Ärzte und Pflegekräfte komfortabler.<br />

DIE KRAFT VON LICHT UND FARBE<br />

Mit unserem RGB (Rot-Grün-Blau) indirektem<br />

Lichtsystem ist es leicht, Ihrer IC eine Atmosphäre<br />

zu geben, welches das Wohlbefinden<br />

Ihrer Patienten unterstützt und Ihre Arbeit<br />

effizienter macht. Je nach Situation können Sie<br />

das Licht als Stimulation oder zur Beruhigung<br />

einstellen oder einfach gestalterische Akzente<br />

setzen.<br />

D-10046-2011<br />

TAGESVERLAUFSLICHT<br />

Das Circadian Illumination System (CIS)<br />

simuliert die Lichtverhältnisse eines<br />

Tagesverlaufs. So wird der natürliche Biorhythmus<br />

unterstützt, Ihre Patienten erholen<br />

sich schneller und Sie können noch effizienter<br />

und bequemer arbeiten.<br />

RGB Lichtmodul 3 × 54 W<br />

Zur Integration in den Ponta Balken, inkl.<br />

Steuerung, Datenkabel und Y-Verteiler<br />

Lichtprogramme – 8 Lichtszenarien<br />

und 4 Lichtsequenzen<br />

Betriebsspannung<br />

220 – 240 V, 50/60 Hz<br />

Abmessungen (L × B × T)<br />

1.118 × 230 × 30 mm<br />

RGB Bedienelement ECD<br />

Inkl. Netzteil<br />

Farbe<br />

Schwarz lackiert<br />

Betriebsspannung 10 V – 24 V DC, 6A<br />

Abmessungen (H × T × B)<br />

103 × 88 × 34 mm<br />

RGB IR Fernbedienung<br />

Inkl. IR-Empfänger<br />

CIS Lichtmodule 2 × 54 W<br />

Zur Integration in den Ponta Balken, inkl.<br />

Steuerung, Datenkabel, Zeitschalter<br />

Betriebsspannung<br />

220 – 240 V, 50/60 Hz<br />

Abmessungen (L × B × T)<br />

1.118 × 230 × 30 mm<br />

BESTELLINFORMATIONEN<br />

Lichtlösungen<br />

Konfigurierbar mit Ponta<br />

G16871<br />

Leuchtmittel müssen separat bestellt werden.

14 | ARBEITSPLATZKOMPONENTEN | INTELLIGENTE LÖSUNGEN<br />

INTELLIGENTE LÖSUNGEN I NOISE DISPLAY<br />

D-1181-2011<br />

TECHNISCHE DATEN UND<br />

BESTELLINFORMATIONEN<br />

D-13278-2010<br />

D-1210-2011<br />

Das Noise Display SoundEar® sensibilisiert das Umfeld durch eine visuelle<br />

Darstellung der Geräuschkulisse. Einmal eingestellt, ermahnt es seine Umgebung<br />

zur Rücksichtnahme.<br />

Integrierte Version (mit integriertem<br />

Netzteil montiert am Distanzrohr der<br />

Versorgungseinheit)<br />

Noise Display SoundEar®<br />

Eigengewicht<br />

1,5 kg<br />

Abmessungen (mm) B: 265<br />

H: 205<br />

T: 46<br />

Eingangsspannung 24 V DC<br />

Distanzrohrhalter<br />

Eigengewicht<br />

1,9 kg<br />

Abmessungen (mm) B: 178<br />

H: 100<br />

Nachrüstbare Version (mit<br />

Steckernetzteil)<br />

VISUALIZIERUNG VON LÄRM<br />

Übermäßige Lärmbelästigung kann zu unnötigen<br />

Stress <strong>für</strong> Ihre Patienten und zu Beeinträchtigung<br />

Ihrer Arbeit führen. Das Noise<br />

Display SoundEar ist ein Lautstärkeindikator,<br />

der ein optisches Warnsignal gibt, wenn vom<br />

Klinikpersonal oder Besuchern zuvor festgelegte<br />

Grenzwerte die Zimmerlautstärke<br />

überschreiten. Ein leuchtender roter Punkt<br />

zeigt an, dass die Lärmbelastung <strong>für</strong> Patient<br />

und Personal zu hoch ist und umgehend<br />

reduziert werden sollte. Liegt der Geräuschpegel<br />

innerhalb der eingestellten Grenzwerte,<br />

leuchtet ein grünes Licht in Form eines Ohrs.<br />

Ein gelb leuchtender Kreis ist dann zu sehen,<br />

wenn Lautstärke nur noch 5 db unter den<br />

eingestellten Grenzwerten liegt. Besucher<br />

werden das Noise Display als eine sichtbare<br />

Bemühung wahrnehmen, den Komfort und<br />

die Pflege des Patienten zu verbessern.<br />

Noise Display SoundEar®<br />

Eigengewicht<br />

Eingangsspannung<br />

G24925<br />

1,5 kg<br />

24 V DC<br />

Steckernetzteil<br />

G24926<br />

Inkl. Adapter <strong>für</strong> Netzteil<br />

Euro Stecker CEE 7/16<br />

UK Stecker BS 1363<br />

USA Stecker NEMA 1-15<br />

AU Stecker AS 3112<br />

IEC Stecker DIN EN 60320<br />

Bestellung der integrierten Lösung über<br />

die Geräte Konfigurationen.

ARBEITSPLATZKOMPONENTEN | 15<br />

INTELLIGENTE LÖSUNGEN I INTEGRIERTER ARM FÜR PATIENTENLIFTER<br />

D-1379-2011<br />

BESTELLINFORMATIONEN<br />

Bitte fragen Sie Ihren Dräger Ansprechpartner<br />

<strong>für</strong> mehr Informationen.<br />

Er oder sie wird Ihnen bei der optimalen<br />

Konfiguration der Deckenversorgungseinheit<br />

Agila oder Movita mit einem<br />

Patientenlifter helfen.<br />

D-1348-2011<br />

D-1384-2011<br />

Ein Patientenlifter erlaubt ein entspanntes und würdevolles Umbetten der Patienten.<br />

Dräger bietet Ihnen jetzt die Möglichkeit, den Guldmann-Patientenlifter mit einer<br />

Deckenversorgungseinheit zu kombinieren.<br />

SCHNELLE UND EINFACHE MONTAGE<br />

Diese Dräger Lösung ist kompatibel mit dem<br />

bewährten Guldmann Patientenlifter System.<br />

Die Kombination mit dem Armsystem unserer<br />

Decken-versorgungseinheiten Agila/Movita<br />

ermöglicht ein sicheres und komfortables<br />

Bewegen des Patienten, ohne ein weiteres<br />

und teueres Schienensystem.<br />

EINFACHE HANDHABUNG<br />

Diese integrierte Partientenlift-Variante<br />

braucht nur sehr geringen Platz und kann<br />

schnell in die richtige Position über dem<br />

Patienten gebracht werden. Befestigen Sie<br />

die entsprechenden Guldmann Aufhänger,<br />

Schlinge oder Lifter, und schon kann der<br />

Patient in alle Dimensionen bewegt werden.

16 | ARBEITSPLATZKOMPONENTEN | INTELLIGENTE LÖSUNGEN<br />

INTELLIGENTE LÖSUNGEN I INTERGIERTER ARM FÜR LEUCHTE ODER MONITOR<br />

D-1198-2011<br />

BESTELLINFORMATIONEN<br />

3-fache Deckenanbindung<br />

Mit DVE Doppelaufhängung und<br />

Leuchte oder Display<br />

Kompatibel mit Dräger Leuchtenportfolio<br />

oder Monitore/Displays<br />

D-82302-2013<br />

OPTIMALE POSITIONIERUNG<br />

Untersuchungs- oder Behandlungsleuchten<br />

sollten verfügbar sein, wann immer sie<br />

gebraucht werden. Mit einem Licht, das<br />

direkt am Kopfende angebracht ist, kann<br />

man Zeit und Aufwand sparen.<br />

D-1116-2011<br />

Der Federarm ermöglicht Ihnen das vielfältige und flexible Positionieren von Unter -<br />

suchungsleuchten oder Monitoren. Damit haben Sie gutes Licht <strong>für</strong> Diagnose und<br />

Behandlung oder alle benötigten Informationen zur Hand – unabhängig davon, wie<br />

knapp der Platz bemessen ist.<br />

OPTIMALE PLATZNUTZUNG<br />

Der Platz über dem Bett hat mehrere<br />

ergonomische Vorteile: Neben der guten<br />

Sichtbarkeit ist der Raum leicht zugänglich<br />

und gut einsehbar. Diesen Platz zu nutzen<br />

und damit einen optimalen Arbeitsplatz zu<br />

gestalten, ist Ziel des integrierten Arm <strong>für</strong><br />

Leuchte oder Monitor.<br />

Für Leuchten:<br />

Polaris 50 DVE<br />

G27954<br />

LED Behandlungsleuchte <strong>für</strong> die<br />

Montage an einer Dräger<br />

Deckenversorgungseinheit<br />

Montageset Polaris 50 DVE<br />

2-/3-fach<br />

G27957<br />

Montageset <strong>für</strong> die Anbindung der<br />

Polaris 50 DVE an die Dräger DVE<br />

3-fach Anbindung oder den Uniflansch<br />

Montageset Polaris 50 DVE<br />

Tragarm<br />

G27958<br />

Montageset <strong>für</strong> die Polaris 50 DVE<br />

unter den DVE Tragarm<br />

Für Monitore:<br />

AC2000 Deckenlager<br />

AC2000 Ausleger<br />

AC3000 Deckenlager<br />

AC3000 Ausleger<br />

G28994<br />

G92762<br />

G29620<br />

G92761<br />

Leuchten und Displays müssen separat<br />

bestellt werden.

ARBEITSPLATZKOMPONENTEN | 17<br />

INTELLIGENTE LÖSUNGEN I PENDULA<br />

D-35581-2011<br />

TECHNISCHE DATEN<br />

Schwenkbereich je Drehgelenk: 330°<br />

Höhenverstellung: 800 mm ± 25 mm<br />

Bewegungsradius<br />

2,5 m<br />

Max. Tragfähigkeit<br />

110 kg<br />

Max. Zuladung <strong>für</strong> Monitore 75 kg<br />

D-35825-2011<br />

D-46223-2012<br />

BESTELLINFORMATIONEN<br />

Pendula – Den Raum komplett nutzen. Hybrid-OPs erfordern einen hohen Grad an<br />

Flexibilität und Ergonomie, um gute Ergebnisse zu erzielen und mit den neusten<br />

Entwicklungen Schritt zu halten.<br />

Pendula®<br />

Konfigurierbar mit<br />

G16808<br />

Genau <strong>für</strong> diese Herausforderung hat Dräger<br />

die Pendula entwickelt – einen Mehrfach-Monitorhalter<br />

mit Deckenbefestigung, der entweder<br />

mit einem großen Display oder bis zu 8 einzelnen<br />

Monitoren ausgestattet werden kann.<br />

Dank ihrer Einzelpunktaufhängung und ihres<br />

zweiteiligen Tragarmsystems sind eine präzise<br />

Positionierung und ein erweiterter Bewegungsradius<br />

möglich. Pendula kann entweder<br />

von der Vorder- oder Rückseite gesteuert werden<br />

und ist mit EasyGlide-Lagern und dem<br />

pneumatischen Bremssystem DualBrake<br />

ausgestattet. Dies ermöglicht eine mühelose<br />

Positionierung. Schnelle Korrekturen können<br />

auch durch einfaches Ziehen oder Schieben<br />

am Rahmen erfolgen. Der frei aufgehängte<br />

Monitorrahmen kann im Falle einer Kollision<br />

einfach zur Seite schwenken, wodurch das<br />

Risiko einer Beschädigung oder Verletzung<br />

reduziert wird. Glatte Oberflächen und ein integriertes<br />

Kabelmanagement bedeuten einfache<br />

Reinigung und verbesserte Hygiene.

18 | ARBEITSPLATZKOMPONENTEN | INTELLIGENTE LÖSUNGEN<br />

INTELLIGENTE LÖSUNGEN I KOMPAKT-MONITORHALTER<br />

D-516-2014<br />

TECHNISCHE DATEN<br />

D-35634-2011<br />

D-35662-2011<br />

Schwenkarm <strong>für</strong> Monitoring<br />

Länge Monitorhalter 200 mm oder in<br />

unterschiedlichen Kombinationen bis<br />

zu einer max. Armlänge von 600 mm<br />

(Doppelarmvariante)<br />

Gewicht<br />

2,5 – 5 kg<br />

je nach Armvariante<br />

Max. Zuladung<br />

15 kg<br />

Tastaturhalter<br />

G24531<br />

Kompakt-Monitorhalter – Informationen und Dokumentation immer in unmittelbarer<br />

Patientennähe.<br />

Der Kompakt-Monitorhalter kann auf den<br />

Frontschienen oder an den Gerätestangen<br />

(38-mm-Rohre) der Mediensäule angebracht<br />

werden. Er bietet einen integrierten, optional<br />

bestellbaren Tastaturhalter <strong>für</strong> die Verwendung<br />

von Dokumentationssystemen.<br />

D-35648-2011

ARBEITSPLATZKOMPONENTEN | 19<br />

INTELLIGENTE LÖSUNGEN I UMLAUFENDE SCHIENE<br />

D-35701-2011<br />

TECHNISCHE DATEN UND<br />

BESTELLINFORMATIONEN<br />

Movita®<br />

G25238<br />

Max. Zuladung<br />

33 kg<br />

Max. Zuladung pro Seite<br />

11 kg<br />

Agila®<br />

G25241<br />

D-35679-2011<br />

D-35691-2011<br />

Max. Zuladung<br />

Max. Zuladung pro Seite<br />

33 kg<br />

11 kg<br />

Umlaufende Schiene <strong>für</strong> erhöhte Flexibilität.<br />

Das Neupositionieren einer Mediensäule im<br />

Raum kann bedeuten, dass Ausrüstung und<br />

Geräte aus der Reichweite geraten. Die neue<br />

umlaufende Schiene kann die Effizienz und<br />

Ergonomie auf der Station deutlich verbessern.<br />

Sie bietet Ihnen die Flexibilität, Equipment<br />

und Zubehör, um die gesamten Säule zu positionieren<br />

und die vorhandene Konfiguration<br />

schnell anzupassen.<br />

D-35697-2011

20 | ARBEITSPLATZKOMPONENTEN | INTELLIGENTE LÖSUNGEN<br />

INTELLIGENTE LÖSUNGEN I BEDIENKONZEPT<br />

MT-1701-2005<br />

MT-1712-2005<br />

D-26350-2009<br />

BESTELLINFORMATIONEN<br />

Bedienelemente an den Konsolen<br />

Konfigurierbar mit<br />

G16670<br />

Bedienelemente an Säule und Kopf<br />

Konfigurierbar mit<br />

G16805<br />

Die Wahrnehmung und Deutung von Funktionssymbolen kann den Nutzer vor<br />

Probleme stellen. Hier setzt das Bedienkonzept <strong>für</strong> Ihre Dräger Deckenver -<br />

sorgungseinheiten mit Brems- und/oder Höhenverstellungsfunktion an.<br />

Es unterstützt die kognitive Fähigkeit des<br />

Anwenders. Die Farbko dierung der Bediengriffe<br />

und die Folientastatur, sowie das<br />

Schwenkarmlager ermöglichen schnelle,<br />

intuitive und optische Zuordnung der Steuerfunktionen<br />

<strong>für</strong> pneumatische Bremsen und<br />

Höhenverstellung. Solche Farbkonzepte<br />

haben sich bereits in vielen anderen Industriebereichen<br />

etabliert.<br />

BEDIENKONZEPT<br />

– Information auf einen Blick erlauben eine<br />

intuitive, zügige Handhabung<br />

– Kontraststarke Farben ersetzen Symbole<br />

<strong>für</strong> eine korrekte Bedienung<br />

– Durchgängiges Bedienkonzept <strong>für</strong> alle<br />

Dräger Deckenversorgungseinheiten<br />

– Mehr Sicherheit mit zusätzlicher<br />

DualBrake <strong>für</strong> Mediensäule und -Köpfe

ARBEITSPLATZKOMPONENTEN | 21<br />

INTELLIGENTE LÖSUNGEN I TRANSPORTINFUSIONSSYSTEM<br />

MT-0592-2008<br />

BESTELLINFORMATIONEN<br />

Transportinfusionssystem<br />

Transportinfusions-<br />

G93861<br />

adapter<br />

Transportinfusionshalter<br />

G93862<br />

TECHNISCHE DATEN<br />

D-35671-2011<br />

D-35678-2011<br />

Transportinfusionssystem<br />

Maximale Last<br />

15 kg<br />

System zur automatischen oder manuellen Übergabe eines Infusionssystems<br />

an höhenverstellbare Intensiv betten, Liftarme oder höhenverstellbare<br />

Decken versorgungs einheiten.<br />

Standarddurchmesser<br />

<strong>für</strong> Infusionsstangen<br />

Ø 25 mm<br />

Durch das System wird der Prozess des innerklinischen<br />

Patiententransports in optimaler<br />

Weise unterstützt.<br />

OPTIMALE UNTERSTÜTZUNG BEIM<br />

PATIENTENTRANSPORT<br />

– Flexibel, platzsparend<br />

– Diverse Liftmöglichkeiten dienen der<br />

einfachen Übergabe des Systems<br />

– Einfache Übergabe an Intensivbetten<br />

mit ent sprechenden 25-mm-Adaptern<br />

an den Ecken des Bettes<br />

– Reduzierter Personaleinsatz<br />

während der Übernahme und des<br />

innerklinischen Transportes<br />

– Vermindertes Diskonnektionsrisiko<br />

der Infusionsleitungen

22 | ARBEITSPLATZKOMPONENTEN | INTELLIGENTE LÖSUNGEN<br />

INTELLIGENTE LÖSUNGEN I ABSAUGUNG<br />

D-26669-2009<br />

BESTELLINFORMATIONEN<br />

D-26665-2009<br />

Organisierte Prozessunterstützung stellt heute im Gesundheitswesen einen<br />

wichtigen Beitrag zur Zeit- und Kosteneinsparung dar. Nutzen Sie unsere globale<br />

Erfahrung, Ihre Arbeitsprozesse zum Wohl Ihrer Patienten zu optimieren.<br />

OPTIMIERTES ABSAUGEN<br />

– Ergonomische Positionierung,<br />

alles in Reichweite<br />

– Standardisierter Aufbau,<br />

aufeinander abgestimmte Abläufe<br />

– Klare Trennung, bessere Hygiene<br />

– Sichere Gerätemontage,<br />

kein Stolpern<br />

D-26664-2009<br />

AUFBAU DES ABSAUGSYSTEMS<br />

Die Sekretflaschen sind an einer Standardschiene<br />

montiert, die an einem Haltearm<br />

angebracht ist. Während des Absaugens oder<br />

wenn die Sekretflaschen geleert werden müssen,<br />

können sie mit dem Schwenkarm nach<br />

vorne bis zum Pa tientenbett gezogen werden.<br />

Bei Nichtgebrauch wird der Schwenkarm einfach<br />

unter die Ar beits fläche geklappt. Das<br />

schafft wertvollen Freiraum und er möglicht<br />

eine hy gienische Trennung vom Patienten.<br />

Benötigte Teile<br />

Haltearm <strong>für</strong> Frontschiene G25737<br />

oder<br />

Haltearm <strong>für</strong> 38-mm-Rohr G25701<br />

Schienenhalter, kurz G13822<br />

Normschiene,<br />

G13829<br />

600 mm<br />

Kleingerätestange, G15676<br />

500 mm<br />

Klemmringsatz<br />

G19015<br />

Bronchialabsaugsystem MP00505<br />

VarioVac® B/OP Schiene<br />

Bronchialabsaugsystem MP00535<br />

VarioAir® B/OP Schiene<br />

Schlauch <strong>für</strong> 8601697<br />

medizinische Druckluft<br />

gemäß Landesstandard<br />

Sekretflaschenpaket 2M85056<br />

Deckenhalter<br />

2M85119<br />

Absaugschlauchhalter 2M85239<br />

Schienenklaue mit Knebel 2M26842<br />

Zusätzliche Optionen<br />

ZV-Anschlussschlauchhalter<br />

Drahtkorb 150, z.B.<br />

<strong>für</strong> Einmalhandschuhe<br />

Drahtkorb 600, z.B.<br />

<strong>für</strong> 600-mm-Katheter<br />

2M85446<br />

M26146<br />

M25121

ARBEITSPLATZKOMPONENTEN | 23<br />

INTELLIGENTE LÖSUNGEN I MOVA® CART 2.0<br />

D-517-2014<br />

BESTELLINFORMATIONEN<br />

Mova® Cart Lift 630 G24910<br />

Max. Zuladung<br />

100 kg<br />

Außenabmessung (mm) H: 1516<br />

B: 880<br />

T: 648<br />

D-2634-2011<br />

D-2755-2011<br />

Mova® Cart Lift 450 G24912<br />

Max. Zuladung<br />

100 kg<br />

Außenabmessung (mm) H: 1516<br />

B: 701<br />

T: 648<br />

Das optimierte Design vom Mova Cart 2.0 sorgt nicht nur <strong>für</strong> ein Plus an Flexibilität,<br />

sondern auch <strong>für</strong> bessere Hygiene durch einfache Reinigung. Dank des niedrigeren<br />

Schwerpunkts und eines speziellen Stoßschutzes, lässt es sich schnell und<br />

gefahrlos zu seinem Einsatzort bewegen.<br />

Mova® Cart Lift Evita® G24913<br />

Max. Zuladung<br />

50 kg<br />

Außenabmessung (mm) H: 926<br />

B: 701<br />

T: 648<br />

MOVA CART 2.0 LIFT IN DER ENDOSKOPIE<br />

Mit Hilfe der Griffe fahren Sie den Trolley an die<br />

DVE heran. Die keilförmig gestaltete<br />

Wagenaufnahme erleichtert die richtige<br />

Positionierung zum Ankoppelsystem. Ein magnetisches<br />

und mechanisches Sicherungssystem<br />

sorgt da<strong>für</strong>, dass sich der Wagen nicht<br />

unbeabsichtigt lösen kann. Nach dem Ankoppeln<br />

an der DVE können Sie das Mova Cart 2.0<br />

Lift individuell in der Höhe verstellen.<br />

MOVA CART 2.0 IN DER INTENSIVPFLEGE<br />

Dieses Mova Cart 2.0 hat ein Verbindungselement,<br />

welches sich einfach an die Deckenversorgungseinheit<br />

ankoppeln lässt. Der Wagen<br />

kann nun auf dem Boden stehend, gemeinsam<br />

mit der DVE herumgeschwenkt werden.<br />

Dies unterstützt die einfache Positionierung<br />

des Beatmungsgerätes.<br />

Mova® Cart Evita® Docking G24914<br />

Max. Zuladung<br />

50 kg<br />

Außenabmessung (mm) H: 748<br />

B: 701<br />

T: 648

24 | ARBEITSPLATZKOMPONENTEN | INTELLIGENTE LÖSUNGEN<br />

INTELLIGENTE LÖSUNGEN I MEDIADOCKING®<br />

D-442-2014<br />

TECHNISCHE DATEN UND<br />

BESTELLINFORMATIONEN<br />

Mova® Cart Lift mit<br />

MediaDocking®<br />

Max. Zuladung<br />

G24911<br />

100 kg<br />

Medizinische Gase im Mova Cart®<br />

D-18338-2010<br />

D-12288-2011<br />

– CO 2<br />

– Air 5 bar<br />

– Vakuum<br />

In Zeiten limitierter Krankenhausbudgets benötigt man neuartige OP-Kon zepte,<br />

um die wachsende Zahl von Patienten effizient behandeln zu können. Eine hohe<br />

Flexibilität in der OP-Konfiguration ist hierbei essentiell.<br />

Elektrische Anschlüsse <strong>für</strong> Mova Cart®<br />

– Strom (Kreis 1) 230 V, 50 Hz, max. 16 A<br />

– Strom (Kreis 2) 230 V, 50 Hz, max. 16 A<br />

– Potentialausgleich<br />

– Netzwerk bis 250 MHz über RJ45<br />

– Dräger Medibus (Sub D 9)<br />

– Schaltkontakt<br />

– Video (S-VHS) über Mini-DIN<br />

Die praktische MediaDocking-Option reduziert<br />

die OP-Vorbereitungszeit, vor allem bei<br />

Mul tifunktions-OPs. MediaDocking bedeutet,<br />

dass die komplette Versorgung mit Gasen und<br />

Strom sowie die Video- und Datenverbindung<br />

über ein mechanisches Ankoppelsystem automatisch<br />

mit der Deckenversorgungseinheit<br />

verbunden sind. Dadurch entfällt das zeitraubende<br />

Verbinden und Lösen von Schläu ch en<br />

und Kabeln zwischen den einzelnen OPs.<br />

MEDIADOCKING BIETET VIELE VORTEILE<br />

– Schnelles Wechseln der Gerätekonfiguration<br />

zur Erhöhung des OP-Durchsatzes<br />

– Es hilft, die Sicherheit durch eindeutige,<br />

nicht verwechselbare Medienschnittstellen<br />

zu verbessern<br />

– Es unterstützt die Hygiene durch Vermeiden<br />

von Kabeln und Schläuchen<br />

– Mechanisch kompatibel mit existierenden<br />

Dräger-Geräten <strong>für</strong> die Deckenanbindung

ARBEITSPLATZKOMPONENTEN | 25<br />

INTELLIGENTE LÖSUNGEN I KABELMANAGEMENT<br />

D-26583-2009<br />

BESTELLINFORMATIONEN<br />

Dräger Movita® Kabelmanagement<br />

Ein Movita Kabelmanagement kann bis<br />

zu vier 14-mm-Gasschläuche sowie<br />

zehn 7-mm-Elektrokabel aufnehmen.<br />

Movita Kabelmanagement ist <strong>für</strong> die<br />

folgenden Säulenlängen verfügbar:<br />

D-26600-2009<br />

Das integrierte Dräger Movita Kabelmanagement und die Kabelboxen <strong>für</strong> die<br />

Konsolen werden Sie dabei unterstützen, Ihre Arbeitsplätze ergonomischer<br />

und übersichtlicher zu gestalten.<br />

OPTIMIERUNG DES ARBEITSPLATZES<br />

– Reduzierung von Reinigungs- und Des -<br />

infek tionszeit durch Führen der Kabel<br />

und Schläuche in einem geschlossenen<br />

Kabelkanal<br />

– Reduzierung des Risikos von Konnek -<br />

tionsfehlern<br />

– Verbesserte Arbeitsplatzorganisation durch<br />

Trennung in häufig benutzte und weniger<br />

häufig zu wechselnde Schläuche und Kabel<br />

D-35690-2009<br />

– Optimierte Arbeitsabläufe durch gut<br />

strukturierten Arbeitsplatzaufbau<br />

– Reduzierung des Kontaminationsrisikos.<br />

Zur Erreichung der maximalen Kabelmanagementkapazität<br />

kann an jeder Seite der Movita<br />

Säule ein Kabelkanal installiert, sowie die<br />

Konsolen mit Kabelboxen ausgestattet werden.<br />

Kabelkanallängen<br />

500 mm G98080<br />

750 mm G98081<br />

1.000 mm G98082<br />

1.250 mm G98083<br />

1.500 mm G98084<br />

Kabelboxen<br />

Abmessungen (H × T × B)<br />

110 × 140 × 109 mm G93341<br />

110 × 140 × 215 mm G93340<br />

110 × 140 × 315 mm G93534<br />

170 × 140 × 109 mm G93535<br />

170 × 140 × 215 mm G93536<br />

170 × 140 × 315 mm G93537<br />

Kabelhalter (10 St.) G15225<br />

Für Standardschiene 10 × 25 mm<br />

Kabelhalter (4 St.)<br />

Für Ø 38-mm-Rohr<br />

G13171

26 | ARBEITSPLATZKOMPONENTEN | ÜBERSICHT<br />

Ein System <strong>für</strong> alle Schnittstellen<br />

FRONTSCHIENE<br />

MT-129-2005<br />

D-27740-2009<br />

MT-128-2005<br />

MT-20-2004<br />

D-27741--2009<br />

D-27729-2009<br />

MT-19-2004<br />

MT-36-2004<br />

MT-34-2004<br />

Agila Säule Movita Säule Forta Säule<br />

ZENTRALES 38-MM-ROHR<br />

Agila/Movita Kopf mit Rohr Agila Säule Tube GeminaDUO Ponta/Opera mit Rohr<br />

(im Bild, Beispiel Ponta)<br />

38 MM RACK<br />

Agila/Movita Kopf mit Rack<br />

Ponta/Opera mit Rack<br />

(im Bild, Beispiel Ponta)

ARBEITSPLATZKOMPONENTEN | 27<br />

<strong>Arbeitsplatzkomponenten</strong><br />

Die <strong>Arbeitsplatzkomponenten</strong> lassen sich in zwei Gruppen einteilen:<br />

– Konfigurierbare Lösungen, wie das System der Konsolen und Schubladen<br />

– Einzelne Produkte, wie Kleinge rätestangen, Schienen, Klammern, Halter,<br />

Geräteaufnahmen, etc.<br />

VERSORGUNGSEINHEITEN<br />

Agila ® Movita ® Forta ® Ponta ® Gemina ® DUO OPERA ®<br />

EIN SYSTEM FÜR ALLE ARBEITSPLATZKOMPONENTEN<br />

Konfigurierbare Komponenten<br />

Einzelne Komponenten<br />

Konsolen-/<br />

Schubladensystem<br />

– Verschiedene Größen<br />

– Schienensysteme<br />

– Schubladen<br />

– Kabelmanagement<br />

– Bedienelemente<br />

– Schubladenlicht<br />

Haltearmsystem<br />

– Schwenkarme<br />

– Liftarme<br />

– Spezialkonsolen<br />

– Infusionsmanagement<br />

– Schienen und Halter<br />

– Geräteaufnahmen<br />

– Kabelmanagement<br />

– Weiteres Zubehör

28 | ARBEITSPLATZKOMPONENTEN | KONSOLEN-/SCHUBLADENSYSTEM<br />

Konfigurierbare<br />

<strong>Arbeitsplatzkomponenten</strong> I<br />

D-26485-2009

ARBEITSPLATZKOMPONENTEN | 29<br />

Konsolen-/Schubladensystem<br />

Das System der Konsolen und Schubladen ist ein umfangreicher Baukasten mit<br />

mehr als 1.000 Lösungen. Damit kann individuell auf Kundenwünsche eingegangen<br />

werden. Dabei ist es möglich, eine optimale Arbeitsplatzgestaltung aus dem<br />

modularen System, ganz auf die eigenen Bedürfnisse abgestimmt, aufzubauen.<br />

Die Konfiguration von Konsolen und Schubladen über dieses modulare<br />

System basiert auf 7 Auswahlkriterien:<br />

– Auswahl des Verbindungselements zur Versorgungseinheit<br />

– Auswahl der Konsolengröße<br />

– Auswahl des Schienensystems<br />

– Auswahl einer Schublade oder eines Dokumentationsmodules<br />

– Auswahl Kabelmanagement<br />

– Auswahl Schubladenlicht<br />

– Auswahl der Bedienelemente<br />

D-27753-2009<br />

D-26721-2009<br />

D-26350-2009

30 | ARBEITSPLATZKOMPONENTEN | KONSOLEN-/SCHUBLADENSYSTEM<br />

KONSOLEN I VERBINDUNGSELEMENTE<br />

Das System bietet eine Lösung <strong>für</strong> unser gesamtes Portfolio <strong>Versorgungseinheiten</strong>.<br />

Das bedeutet: Ein Design <strong>für</strong> alle Arbeits plätze. Im ersten Schritt wird festgelegt,<br />

<strong>für</strong> welche Versorgungseinheit die Konfiguration vorgesehen ist, also <strong>für</strong> Agila,<br />

Movita und Forta, GeminaDUO oder Ponta und Opera.<br />

VERBINDUNGSELEMENTE<br />

D-32298-2011<br />

Anbringung der Konsole an der Frontschiene der Säule<br />

FRONTSCHIENE<br />

z.B. Agila, Movita und Forta Säule<br />

ZENTRALES 38-MM-ROHR<br />

z.B. Agila und Movita Kopf, Ponta, Opera,<br />

Agila Tube und GeminaDUO<br />

38-MM-ROHR ALS RACK<br />

z.B Agila und Movita Kopf, Ponta<br />

und Opera Rack<br />

D-27737-2009 D-32296-2011<br />

D-32297-2011<br />

Anbringung der Konsole am 38-mm-Rohr<br />

Anbringung der Konsole an 38-mm-Rohren als Rack<br />

KONSOLEN I GRÖSSEN<br />

Das Portfolio umfasst 6 verschiedene Größen, die eine einheit lich e max. Zuladung<br />

von 40 kg haben. Die Konsolen sind aus pulverbe schichteten Aluminium, welches<br />

eine glatte, kratzfeste und anti statische Oberflächenqualität aufweist. An den<br />

Ecken der Kon so len befinden sich Silikonaufsätze als Kollisionsschutz <strong>für</strong> eine<br />

sichere Benutzung. Die Konsolen haben eine einheitliche Höhe von 22 mm.<br />

Konsole <strong>für</strong> die Mediensäule<br />

KONSOLENGRÖSSEN<br />

Nutzfläche (B × T) Gesamtmaß (B × T)<br />

430 × 340 mm 480 × 340 mm<br />

630 × 340 mm 680 × 340 mm<br />

430 × 480 mm 480 × 480 mm<br />

530 × 480 mm 580 × 480 mm<br />

630 × 480 mm 680 × 480 mm<br />

860 × 480 mm 910 × 480 mm

ARBEITSPLATZKOMPONENTEN | 31<br />

KONSOLEN I SCHIENEN<br />

Die konfigurierbaren Konsolen sind alle optional mit Normschienen (10 mm × 25 mm)<br />

ausrüstbar. Sie können an den Seiten und an der vorderen Kante vorgesehen werden<br />

und haben eine einheitliche maximale Zuladung von 10 kg. Die Schienen <strong>für</strong> die<br />

vordere Kante und die <strong>für</strong> die Anbindung seitlich an 2 × 38-mm-Rohren haben einen<br />

leichten Bogen <strong>für</strong> eine sichere Benutzung. Die seitlichen Schienen haben zusätzlich<br />

noch einen Silikonstopfen, um Verletzungen vorzubeugen. Die Konfiguration erfolgt<br />

werksseitig. Eine Nachrüstung ist nicht möglich.<br />

SCHIENEN<br />

SCHIENE AN DER VORDEREN KANTE DER KONSOLE<br />

Schienenlänge<br />

Max. Zuladung<br />

320 mm<br />

10 kg<br />

D-27734-2009 D-27735-2009<br />

D-27736-2009<br />

D-27737-2009<br />

D-26256-2009<br />

Konsole ohne Schiene<br />

Konsole mit Schiene vorne<br />

Konsole mit Schienen an der Seite<br />

SCHIENEN AN DEN SEITEN DER KONSOLE<br />

Für Frontschienen oder zentrales 38-mm-Rohr<br />

Schienenlänge <strong>für</strong> Konsolentiefe 480 mm<br />

Schienenlänge <strong>für</strong> Konsolentiefe 340 mm<br />

Für 2 seitliche 38-mm-Rohre<br />

Schienenlänge <strong>für</strong> Konsolentiefe 480 mm und 340 mm<br />

Max. Zuladung<br />

SCHIENEN AN DER VORDEREN KANTE DER KONSOLE<br />

UND AN DEN SEITEN DER KONSOLE<br />

Schienenlänge<br />

Max. Zuladung<br />

Bei Schienenelementen müssen folgende Maße zu den Breitenmaßen<br />

der Konsolennutzfläche addiert werden:<br />

Keine Schienen:<br />

+ 50 mm (2 × 25 mm)<br />

Seitliche Schienen und nicht Rack: + 90 mm (2 × 45 mm)<br />

Seitliche Schienen bei Rack-Aufnahmen: + 150 mm (2 × 75 mm)<br />

Beispiel: Konsole ohne Schienen: Breite: 430 + 50 = 480 mm<br />

380 mm<br />

240 mm<br />

320 mm<br />

je 10 kg<br />

240 – 380 mm<br />

10 kg<br />

Konsole mit Schiene vorne und an den Seiten

32 | ARBEITSPLATZKOMPONENTEN | KONSOLEN-/SCHUBLADENSYSTEM<br />

KONSOLEN I SCHUBLADEN<br />

Optional können Schubladen und Dokumentationsladen unterhalb der Konsolen vorge -<br />

sehen werden. Die Schublade lässt sich leicht herausnehmen, ideal <strong>für</strong> eine optimale<br />

Reinigung. Außerdem lässt sich die Frontplatte der Schubladen leicht austauschen.<br />

Die automatische Zuziehfunktion gewährleistet ein lautloses Schließen der Schublade<br />

und des Dokumentationsmoduls. Eine Konsole kann jeweils 2 Elemente tragen, die<br />

max. Zuladung der Konsole ändert sich dabei nicht. Es gibt jeweils auch eine ab schließ -<br />

bare Variante. Bei der Anbindung an eine Frontschiene (z.B. Movita Säule) oder an<br />

ein zentrales 38-mm-Rohr (z.B. GeminaDUO) müssen Konsolentiefen von 480 mm<br />

vorge sehen werden, um eine Schublade oder Dokumentationsmodule zu konfigurieren.<br />

SCHUBLADEN<br />

D-27732-2009 D-27733-2009 D-27753-2009<br />

Konsole mit Dokumentationsmodul<br />

Konsole mit 2 Schubladen<br />

Varianten<br />

– 1 Schublade<br />

– 1 Schublade mit Schloss (inkl. 2 Schlüssel)<br />

– 2 Schubladen<br />

– 2 Schubladen und 1 Schloss<br />

– 2 Schubladen und 2 Schlösser<br />

– 2 Schubladen und 2 Schlösser an einer Konsole 860 × 480 mm<br />

– 1 Schublade und 1 Dokumentationsmodul<br />

– 1 Schublade mit Schloss und 1 Dokumentationsmodul<br />

– 1 Dokumentationsmodul<br />

Schublade (B × T × H)<br />

max.<br />

außen innen Gewicht Zuladung<br />

430* × 340 × 170 mm 330 × 250 × 110 mm 7,2 kg 7 kg<br />

630 × 340 × 170 mm 530 × 250 × 110 mm 9,9 kg 7 kg<br />

Dokumentationsmodul (B × T × H)<br />

max.<br />

außen innen Gewicht Zuladung<br />

430* × 340 × 110 mm 400 × 300 × 65 mm 7,2 kg 7 kg<br />

630 × 340 × 110 mm 600 × 300 × 65 mm 9,3 kg 7 kg<br />

*Bei der Konsole 860 × 480 mm in Kombination mit 2 weiteren Elementen (z.B. Schubladen),<br />

werden diese nebeneinander unterhalb der Konsole angebracht.<br />

D-27731-2009<br />

Konsole mit Schublade und Schloss

ARBEITSPLATZKOMPONENTEN | 33<br />

KONSOLEN I KABELMANAGEMENT<br />

Ein Set Kabelboxen besteht aus 2 Aluminiumkästen mit Kunststoffdeckeln. Sie<br />

werden direkt unterhalb der Konsole befestigt, hinter der Schublade oder dem<br />

Dokumentationsmodul. Sie sind ideal geeignet zur Unterbringung der Kabel<br />

von medizinischen Geräten: überschüssige Kabellängen können praktisch und<br />

übersichtlich verstaut werden.<br />

KABELMANAGEMENT<br />

Geeignet zur Befestigung an allen Konsolen (nicht möglich bei Konsolentiefe<br />

340 mm mit Schublade oder Doku mentationsmodul).<br />

D-27727-2009 D-26600-2009<br />

Die Konfiguration erfolgt werksseitig, passend zu der ausgestellten Konsole.<br />

Zur Nachrüstung bereits installierter Konsolen ist das Kabelmanagement<br />

auch separat bestellbar.<br />

In Abhängigkeit von der vorhandenen Konsolenvariante<br />

werden folgende Versionen konfiguriert:<br />

Kabelmanagement Höhe 110 mm, Tiefe 140 mm<br />

Breite je 109 mm (2×)<br />

Breite je 215 mm (2×)<br />

Breite je 315 mm (2×)<br />

Die Höhe des Kabelmanagements entspricht der eines Dokumentationsmoduls.<br />

G93341<br />

G93340<br />

G93534<br />

Kabelbox G93340<br />

Kabelmanagement Höhe 170 mm, Tiefe 140 mm<br />

Breite je 109 mm (2×)<br />

Breite je 215 mm (2×)<br />

Breite je 315 mm (2×)<br />

G93535<br />

G93536<br />

G93537<br />

Die Höhe des Kabelmanagements entspricht der einer Schublade.<br />

Kabelboxen können auch nachgerüstet werden.

34 | ARBEITSPLATZKOMPONENTEN | KONSOLEN-/SCHUBLADENSYSTEM<br />

KONSOLEN-/SCHUBLADENSYSTEM I SCHUBLADENLICHT<br />

Oft ist es schwer <strong>für</strong> IC-Patienten, einen ruhigen Schlaf zu finden. Umso wichtiger ist es,<br />

diesen Schlaf nicht zu unterbrechen, um die Genesung des Patienten nicht zu gefährden.<br />

Unser automatisches Schubladenlicht bietet eine indirekte Ausleuchtung der Schublade,<br />

sobald sie geöffnet wird.<br />

SCHUBLADENLICHT<br />

D-1284-2011<br />

Das Schubladenlicht ist konzipiert <strong>für</strong> die blendfreie Ausleuchtung<br />

von bis zu 2 übereinander angeordneten Schubladen.<br />

Die Aktivierung/Deaktivierung des indirekten Lichtes erfolgt automatisch<br />

durch Öffnen und Schließen der Schubladen über einen bzw. zwei<br />

Endlagenschalter.<br />

Ein 0,5 m langes Steckernetzteil ist inklusive.<br />

Außerdem kann ein längeres Steckernetzteil bestellt werden, z. B. <strong>für</strong><br />

Varianten am Rack.<br />

Steckernetzteil Schubladenlicht, 1,8 m<br />

G25375<br />

D-1287-2011<br />

Schubladenlicht<br />

Bitte beachten:<br />

Das Schubladenlicht gilt <strong>für</strong> alle Konsolenvarianten. Eine Rack-Variante mit<br />

Schubladenlicht <strong>für</strong> eine Schublade kann nur ohne Kabelmanagement<br />

(Kabelboxen) konfiguriert werden.<br />

Schubladenlicht <strong>für</strong> 1 Schublade<br />

G16670<br />

Schubladenlicht <strong>für</strong> 2 Schubladen<br />

G16670<br />

Schubladenlicht – 0,4 W<br />

Schubladenlicht <strong>für</strong> 1 Schublade <strong>für</strong> die Breiten 430 mm und 630 mm<br />

Schubladenlicht <strong>für</strong> 2 Schubladen <strong>für</strong> die Breiten 430 mm und 630 mm<br />

Betriebsspannung<br />

100 – 240 V ± 10%, 50/60 Hz<br />

Leuchtmittel<br />

LED<br />

LED-Farbtemperatur<br />

5400 K – Kaltweiß<br />

Standard Stecker Euro-Stecker CEE 7/16<br />

UK-Stecker BS 1363<br />

USA-Stecker NEMA 1-15<br />

AU-Stecker AS 3112<br />

IEC-Stecker DIN EN 60320

ARBEITSPLATZKOMPONENTEN | 35<br />

KONSOLEN I BEDIENELEMENTE<br />

Die Bedienelemente an den Konsolen sind einsetzbar in Kombination mit Agila/Movita<br />

Kopf und Säule sowie Forta Säule und Agila Tube. Das Set besteht aus 2 Griffelementen<br />

und dient zur optimierten, komfortablen Bedienung der Deckenversorgungseinheit (DVE).<br />

Die ergonomisch gestaltete Griffform unterstützt den Anwender beim Posi tio nieren der<br />

Versorgungs einheit. In Abhängigkeit vom verwen deten Armsystem und Balkensystem können<br />

alle Funktionen (Höhen verstellung, pneumatische Bremsen) über integrierte Bedien knöpfe<br />

elektrisch ge steuert werden. Das Farbkonzept, abgestimmt auf andere Komponenten der<br />

Versorgungs einheit (Trag armgelenke mit pneumatischer Bremse, Folientastatur), ermöglicht<br />

eine intuitive Bedienung des Systems und trägt zur Erhöhung der Bediensicherheit bei.<br />

BEDIENELEMENTE<br />

Befestigung an Konsole<br />

MT-1701-2005<br />

– Als Handgriffe, ohne weitere Funktionen<br />

– Mit Steuerung <strong>für</strong> eine pneumatische Bremse<br />

– Mit Steuerung <strong>für</strong> eine pneumatische Bremse und Höhenverstellung<br />

– Mit Steuerung <strong>für</strong> zwei pneumatische Bremsen<br />

– Mit Steuerung <strong>für</strong> zwei pneumatische Bremsen und Höhenverstellung<br />

– Mit Steuerung <strong>für</strong> Höhenverstellung<br />

MT-1702-2005<br />

Konsole mit Bedienelementen <strong>für</strong> Höhenverstellung und<br />

pneumatische Bremsen

36 | ARBEITSPLATZKOMPONENTEN | HALTEARMSYSTEM<br />

Konfigurierbare<br />

<strong>Arbeitsplatzkomponenten</strong> II<br />

D-27743-2009

ARBEITSPLATZKOMPONENTEN | 37<br />

Haltearmsystem<br />

Das Dräger Haltearmsystem eignet sich ideal <strong>für</strong> die Aufnahme von Monitoren<br />

und kann zudem mit einer Vielzahl weiterer medizinischer Geräte verwendet<br />

werden. Es ist mit einstellbaren Friktionsbremsen ausgestattet, um unbeabsichtigte<br />

Bewegungen des Schwenkarms zu verhindern. Es ist einfach zu<br />

installieren und das integrierte Kabelmanagement hilft, Kabel sinnvoll zu verstauen.<br />

Außerdem tragen die Verwendung bewährter Technologie und ein<br />

robustes Design zu einer längeren Betriebsdauer bei.<br />

DIE 3 BESTANDTEILE<br />

– Frontseitiger Halter <strong>für</strong> die Adaption von Monitor, Infusionsmanagementsystem, etc.<br />

– Rückwärtiger Halter <strong>für</strong> die Adaption an die Versorgungseinheit<br />

– Diverse Armtypen

38 | ARBEITSPLATZKOMPONENTEN | HALTEARMSYSTEM<br />

Adapter und Armtypen des<br />

Haltearmsystems<br />

FRONTSEITIGE ADAPTER<br />

Frontseitiger Adapter<br />

Armtyp<br />

D-32178-2011<br />

VESA<br />

Für Monitoring wie C500/<br />

C700 und Kappa XLT,<br />

Standard Adapter <strong>für</strong> diverse<br />

Monitore und Displays<br />

D-32168-2011<br />

Slide<br />

Für Delta und Gamma<br />

Monitore<br />

Griff <strong>für</strong><br />

Höhenverstellung<br />

D-32162-2011<br />

Infusion<br />

Adaptation <strong>für</strong> Infusions -<br />

pum pen und anderes<br />

Equip ment, welches an ein<br />

25-mm-Rohr montierbar ist<br />

Optinonaler<br />

Tastaturhalter<br />

Integriertes<br />

Kabelmanagement<br />

D-32195-2011<br />

ARMTYP<br />

D-32166-2011<br />

D-32200-2011<br />

D-32212-2011<br />

D-32203-2011<br />

Schwenkarm<br />

Mit integriertem Kabel ma -<br />

nage ment und Friktions -<br />

bremse<br />

Doppelarm<br />

Mit inte griertem Kabel ma -<br />

nage ment und Friktions -<br />

bremse<br />

Liftarm<br />

Mit integriertem Kabelmana -<br />

gement, Friktionsbremse, er -<br />

gonomischem Griff <strong>für</strong> die<br />

Bedienung der Höhenver -<br />

stellung<br />

Liftarm mit Tastaturhalter<br />

Mit integriertem Kabel ma -<br />

nagement, Friktions bremse<br />

und ergo no mischem Griff<br />

<strong>für</strong> die Be dienung der<br />

Höhen verstellung und<br />

Tas ta turhalter mit Maus -<br />

ablage<br />

Liftarm mit Erweiterung<br />

Mit inte grier tem Kabel -<br />

manage ment, Friktions -<br />

bremse und ergo no mi -<br />

schem Griff <strong>für</strong> die<br />

Be die nung der Höhen ver -<br />

stellung

ARBEITSPLATZKOMPONENTEN | 39<br />

RÜCKWÄRTIGE ADAPTER<br />

Friktionsbremse<br />

D-32188-2011<br />

D-32168-2011<br />

Frontschiene<br />

Adapter <strong>für</strong> vertikale Norm -<br />

schiene an Agila, Movita<br />

und Forta Säule<br />

Ø 38-mm-Rohr<br />

Adapter <strong>für</strong> vertikales<br />

38-mm-Rohr an Agila/Movita<br />

Kopf, Agila Tube, Ponta,<br />

Opera und GeminaDUO<br />

D-32248-2011<br />

D-32226-2011<br />

Agila EasyLift<br />

Adapter <strong>für</strong> den Agila<br />

EasyLift Kopf<br />

D-20897-2015<br />

Vertikale Schiene<br />

Adapter <strong>für</strong> die GCX-<br />

Schiene (Wandkanal)<br />

Integriertes<br />

Kabelmanagement<br />

Rückwärtiger<br />

Adapter<br />

D-32231-2011<br />

D-32236-2011<br />

Westbrook Schiene<br />

Westbrook Wandschiene<br />

Horizontale Schiene<br />

Adapter <strong>für</strong> Wandschiene<br />

D-20892-2015<br />

Liftarm mit kurzem Griff<br />

<strong>für</strong> Monitore, die von unten<br />

montiert werden (z.B.<br />

Delta).

40 | ARBEITSPLATZKOMPONENTEN | HALTEARMSYSTEM<br />

HALTEARMSYSTEM I VESA VARIANTEN<br />

D-20902-2015<br />

Liftarm VESA am 38-mm-Rohr (z.B. Agila Säule Tube)<br />

VESA I FRONTSEITIGER ADAPTER<br />

Rückwärtige<br />

Adapter Armtyp Armlänge Gesamtlänge Gewicht Zuladung Bestellnr.<br />

Frontschiene<br />

Frontschiene Ohne Arm – 200 mm 2,5 kg 15 kg G25758<br />

Frontschiene Schwenkarm 200 mm 400 mm 3,6 kg 15 kg G25759<br />

Frontschiene Schwenkarm 300 mm 500 mm 3,7 kg 15 kg G25760<br />

Frontschiene Schwenkarm 400 mm 600 mm 3,9 kg 15 kg G25761<br />

Frontschiene Doppelarm 200/200 mm 600 mm 4,6 kg 15 kg G25762<br />

Frontschiene Doppelarm 300/200 mm 700 mm 4,7 kg 15 kg G25763<br />

Frontschiene Doppelarm 300/300 mm 800 mm 4,9 kg 15 kg G25764<br />

Frontschiene Doppelarm 400/200 mm 800 mm 4,9 kg 15 kg G25765<br />

Frontschiene Doppelarm 400/300 mm 900 mm 5,0 kg 15 kg G25766<br />

Frontschiene Doppelarm 400/400 mm 1.000 mm 5,1 kg 15 kg G25767<br />

Frontschiene Liftarm 520 mm 570 + 440 mm 6,0 kg 5 – 15 kg G25768<br />

Frontschiene Liftarm mit Verlängerung 520/300 mm 870 + 440 mm 7,8 kg 5 – 15 kg G25769<br />

Frontschiene Liftarm mit Tastaturhalter 520 mm 570 + 540 mm 8,0 kg 5 – 15 kg G25770<br />

Frontschiene Liftarm mit Verlängerung 520/300 mm 870 + 540 mm 9,8 kg 5 – 15 kg G25771<br />

und Tastaturhalter<br />

38-mm-Rohr<br />

38-mm-Rohr Ohne Arm – 200 mm 2,5 kg 15 kg G25722<br />

38-mm-Rohr Schwenkarm 200 mm 400 mm 3,6 kg 15 kg G25723<br />

38-mm-Rohr Schwenkarm 300 mm 500 mm 3,7 kg 15 kg G25724<br />

38-mm-Rohr Schwenkarm 400 mm 600 mm 3,9 kg 15 kg G25725<br />

38-mm-Rohr Doppelarm 200/200 mm 600 mm 4,6 kg 15 kg G25726<br />

38-mm-Rohr Doppelarm 300/200 mm 700 mm 4,7 kg 15 kg G25727<br />

38-mm-Rohr Doppelarm 300/300 mm 800 mm 4,9 kg 15 kg G25728<br />

38-mm-Rohr Doppelarm 400/200 mm 800 mm 4,9 kg 15 kg G25729<br />

38-mm-Rohr Doppelarm 400/300 mm 900 mm 5,0 kg 15 kg G25730<br />

38-mm-Rohr Doppelarm 400/400 mm 1.000 mm 5,1 kg 15 kg G25731<br />

38-mm-Rohr Liftarm 520 mm 570 + 440 mm 6,0 kg 5 – 15 kg G25732<br />

38-mm-Rohr Liftarm mit Verlängerung 520/300 mm 870 + 440 mm 7,8 kg 5 – 15 kg G25733<br />

38-mm-Rohr Liftarm mit Tastaturhalter 520 mm 570 + 540 mm 8,0 kg 5 – 15 kg G25734<br />

38-mm-Rohr Liftarm mit Verlängerung 520/300 mm 870 + 540 mm 9,8 kg 5 – 15 kg G25735<br />

und Tastaturhalter

ARBEITSPLATZKOMPONENTEN | 41<br />

HALTEARMSYSTEM I VESA VARIANTEN<br />

VESA I FRONTSEITIGER ADAPTER<br />

Rückwärtige<br />

Adapter Armtyp Armlänge Gesamtlänge Gewicht Zuladung Bestellnr.<br />

Agila® EasyLift®<br />

Agila EasyLift Schwenkarm 300 mm 500 mm 3,4 kg 15 kg G25786<br />

Agila EasyLift Doppelarm 300/300 mm 800 mm 4,6 kg 15 kg G25787<br />

Horizontale Schiene<br />

Horizontale Schiene Schwenkarm 200 mm 400 mm 3,7 kg 15 kg G25788<br />

Horizontale Schiene Schwenkarm 400 mm 600 mm 4,2 kg 15 kg G25789<br />

Horizontale Schiene Doppelarm 300/300 mm 800 mm 5,1 kg 15 kg G25790<br />

Vertikale Schiene (GCX)<br />

Vertikale Schiene (GCX) Ohne Arm – 200 mm 2,5 kg 15 kg G25772<br />

Vertikale Schiene (GCX) Schwenkarm 200 mm 400 mm 3,5 kg 15 kg G25773<br />

Vertikale Schiene (GCX) Schwenkarm 300 mm 500 mm 3,6 kg 15 kg G25774<br />

Vertikale Schiene (GCX) Schwenkarm 400 mm 600 mm 3,9 kg 15 kg G25775<br />

Vertikale Schiene (GCX) Doppelarm 300/300 mm 800 mm 4,8 kg 15 kg G25776<br />

Vertikale Schiene (GCX) Liftarm 520 mm 570 + 440 mm 5,9 kg 5 – 15 kg G25777<br />

Vertikale Schiene (GCX) Liftarm mit 520 mm 570 + 540 mm 7,9 kg 5 – 15 kg G25778<br />

Tastaturhalter<br />

Westbrook Schiene<br />

Westbrook Schiene Ohne Arm – 200 mm 2,5 kg 15 kg G25796<br />

Westbrook Schiene Doppelarm 300/300 mm 800 mm 4,8 kg 15 kg G25794<br />

Westbrook Schiene Liftarm mit 520 mm 570 + 540 mm 7,9 kg 5 – 15 kg G25795<br />

Tastaturhalter<br />

Diverse Varianten auch <strong>für</strong> Anästhesiegeräte vorhanden.

42 | ARBEITSPLATZKOMPONENTEN | HALTEARMSYSTEM<br />

HALTEARMSYSTEM I SLIDE VARIANTEN<br />

D-20904-2015<br />

Liftarm mit kurzem Griff und SLIDE-Adapter <strong>für</strong> z.B. den Delta Monitor an Frontschiene (Agila Säule)<br />

SLIDE I FRONTSEITIGER ADAPTER<br />

Rückwärtige<br />

Adapter Armtyp Armlänge Gesamtlänge Gewicht Zuladung Bestellnr.<br />

Frontschiene<br />

Frontschiene Schwenkarm 200 mm 400 mm 3,6 kg 15 kg G25745<br />

Frontschiene Schwenkarm 300 mm 500 mm 3,7 kg 15 kg G25746<br />

Frontschiene Schwenkarm 400 mm 600 mm 3,9 kg 15 kg G25747<br />

Frontschiene Doppelarm 200/200 mm 600 mm 4,6 kg 15 kg G25748<br />

Frontschiene Doppelarm 300/200 mm 700 mm 4,7 kg 15 kg G25749<br />

Frontschiene Doppelarm 300/300 mm 800 mm 4,9 kg 15 kg G25750<br />

Frontschiene Doppelarm 400/200 mm 800 mm 4,9 kg 15 kg G25751<br />

Frontschiene Doppelarm 400/300 mm 900 mm 5,0 kg 15 kg G25752<br />

Frontschiene Doppelarm 400/400 mm 1.000 mm 5,1 kg 15 kg G25753<br />

Frontschiene Liftarm 520 mm 570 + 440 mm 6,0 kg 5 – 15 kg G25754<br />

Frontschiene Liftarm mit Verlängerung 520/300 mm 870 + 440 mm 7,8 kg 5 – 15 kg G25755<br />

Frontschiene Liftarm mit Tastaturhalter 520 mm 570 + 540 mm 8,0 kg 5 – 15 kg G25756<br />

Frontschiene Liftarm mit Verlängerung 520/300 mm 870 + 540 mm 9,8 kg 5 – 15 kg G25757<br />

und Tastaturhalter<br />

Frontschiene Liftarm mit kurzem Griff 520 mm 570 + 150 mm 5,8 kg 5 – 15 kg G36872<br />

Frontschiene Liftarm mit kurzem Griff 520/300 mm 870 + 150 mm 7,6 kg 5 – 15 kg G36873<br />

und Verlängerung<br />

38-mm-Rohr<br />

38-mm-Rohr Schwenkarm 200 mm 400 mm 3,6 kg 15 kg G25709<br />

38-mm-Rohr Schwenkarm 300 mm 500 mm 3,7 kg 15 kg G25710<br />

38-mm-Rohr Schwenkarm 400 mm 600 mm 3,9 kg 15 kg G25711<br />

38-mm-Rohr Doppelarm 200/200 mm 600 mm 4,6 kg 15 kg G25712<br />

38-mm-Rohr Doppelarm 300/200 mm 700 mm 4,7 kg 15 kg G25713<br />

38-mm-Rohr Doppelarm 300/300 mm 800 mm 4,9 kg 15 kg G25714<br />

38-mm-Rohr Doppelarm 400/200 mm 800 mm 4,9 kg 15 kg G25715<br />

38-mm-Rohr Doppelarm 400/300 mm 900 mm 5,0 kg 15 kg G25716<br />

38-mm-Rohr Doppelarm 400/400 mm 1.000 mm 5,1 kg 15 kg G25717<br />

38-mm-Rohr Liftarm 520 mm 570 + 440 mm 6,0 kg 5 – 15 kg G25718<br />

38-mm-Rohr Liftarm mit Verlängerung 520/300 mm 870 + 440 mm 7,8 kg 5 – 15 kg G25719<br />

38-mm-Rohr Liftarm mit Tastaturhalter 520 mm 570 + 540 mm 8,0 kg 5 – 15 kg G25720<br />

38-mm-Rohr Liftarm mit Verlängerung 520/300 mm 870 + 540 mm 9,8 kg 5 – 15 kg G25721<br />

und Tastaturhalter<br />

38-mm-Rohr Liftarm mit kurzem Griff 520 mm 570 + 150 mm 5,8 kg 5 – 15 kg G36870<br />

38-mm-Rohr Liftarm mit kurzem Griff 520/300 mm 870 + 150 mm 7,7 kg 5 – 15 kg G36871<br />

und Verlängerung

ARBEITSPLATZKOMPONENTEN | 43<br />

HALTEARMSYSTEM I SLIDE VARIANTEN<br />

SLIDE I FRONTSEITIGER ADAPTER<br />

Rückwärtige<br />

Adapter Armtyp Armlänge Gesamtlänge Gewicht Zuladung Bestellnr.<br />

Horizontale Schiene<br />

Horizontale Schiene Schwenkarm 200 mm 400 mm 3,9 kg 15 kg G25791<br />

Horizontale Schiene Schwenkarm 400 mm 600 mm 4,2 kg 15 kg G25792<br />

Horizontale Schiene Doppelarm 300/300 mm 800 mm 5,2 kg 15 kg G25793<br />

Vertikale Schiene (GCX)<br />

Vertikale Schiene (GCX) Schwenkarm 200 mm 400 mm 3,5 kg 15 kg G25779<br />

Vertikale Schiene (GCX) Schwenkarm 300 mm 500 mm 3,6 kg 15 kg G25780<br />

Vertikale Schiene (GCX) Schwenkarm 400 mm 600 mm 3,8 kg 15 kg G25781<br />

Vertikale Schiene (GCX) Doppelarm 400/200 mm 800 mm 4,8 kg 15 kg G25782<br />

Vertikale Schiene (GCX) Liftarm 520 mm 570 + 440 mm 5,9 kg 5 – 15 kg G25783<br />

Vertikale Schiene (GCX) Liftarm mit 520 mm 570 + 540 mm 7,9 kg 5 – 15 kg G25784<br />

Tastaturhalter<br />

Vertikale Schiene (GCX) Liftarm mit kurzem 520 mm 570 + 150 mm 5,7 kg 5 – 15 kg G36874<br />

Griff<br />

Vertikale Schiene (GCX) Liftarm mit kurzem 520/300 mm 870 + 150 mm 7,5 kg 5 – 15 kg G36875<br />

Griff und Verlängerung<br />

Westbrook Schiene<br />

Westbrook Schiene Schwenkarm 200 mm 400 mm 3,5 kg 15 kg G25797<br />

Westbrook Schiene Schwenkarm 300 mm 500 mm 3,6 kg 15 kg G25798<br />

Westbrook Schiene Schwenkarm 400 mm 600 mm 3,8 kg 15 kg G25799<br />

Diverse Varianten auch <strong>für</strong> Anästhesiegeräte vorhanden.

44 | ARBEITSPLATZKOMPONENTEN | HALTEARMSYSTEM<br />

HALTEARMSYSTEM I INFUSIONSVARIANTEN<br />

D-32268-2011<br />

Doppelschwenkarm an einem 38-mm-Rohr <strong>für</strong> 25-mm-Stange (Infusion)<br />

INFUSION I (25-mm-ROHR) FRONTSEITIGER ADAPTER<br />

Rückwärtige<br />

Adapter Armtyp Armlänge Gesamtlänge Gewicht Zuladung Bestellnr.<br />

Frontschiene<br />

Frontschiene Schwenkarm 200 mm 300 mm 3,9 kg 40 kg G25736<br />

Frontschiene Schwenkarm 300 mm 400 mm 4,2 kg 40 kg G25737<br />

Frontschiene Schwenkarm 400 mm 500 mm 4,5 kg 40 kg G25738<br />

Frontschiene Doppelarm 200/200 mm 500 mm 5,2 kg 40 kg G25739<br />

Frontschiene Doppelarm 300/200 mm 600 mm 5,5 kg 35 kg G25740<br />

Frontschiene Doppelarm 300/300 mm 700 mm 5,8 kg 30 kg G25741<br />

Frontschiene Doppelarm 400/200 mm 700 mm 5,8 kg 30 kg G25742<br />

Frontschiene Doppelarm 400/300 mm 800 mm 6,1 kg 25 kg G25743<br />

Frontschiene Doppelarm 400/400 mm 900 mm 6,4 kg 25 kg G25744<br />

38-mm-Rohr<br />

38-mm-Rohr Schwenkarm 200 mm 300 mm 3,9 kg 40 kg G25700<br />

38-mm-Rohr Schwenkarm 300 mm 400 mm 4,2 kg 30 kg G25701<br />

38-mm-Rohr Schwenkarm 400 mm 500 mm 4,5 kg 25 kg G25702<br />

38-mm-Rohr Doppelarm 200/200 mm 500 mm 5,2 kg 25 kg G25703<br />

38-mm-Rohr Doppelarm 300/200 mm 600 mm 5,5 kg 20 kg G25704<br />

38-mm-Rohr Doppelarm 300/300 mm 700 mm 5,8 kg 20 kg G25705<br />

38-mm-Rohr Doppelarm 400/200 mm 700 mm 5,8 kg 20 kg G25706<br />

38-mm-Rohr Doppelarm 400/300 mm 800 mm 6,1 kg 15 kg G25707<br />

38-mm-Rohr Doppelarm 400/400 mm 900 mm 6,4 kg 15 kg G25708<br />

Vertikale Schiene (GCX)<br />

Vertikale Schiene (GCX) Doppelarm 400/400 mm 900 mm 6,3 kg 25 kg G25785

ARBEITSPLATZKOMPONENTEN | 45<br />

HALTEARMSYSTEM I ZUBEHÖR<br />

D-32273-2011<br />

D-32275-2011<br />

D-32274-2011<br />

G24347 Slide zu VESA Adapter G96811 VESA 75 × 75 mm zu 100 × 100 mm G24627 VESA zu Standardschienen-Adapter<br />

ZUBEHÖR FÜR HALTEARMSYSTEM<br />

Beschreibung Abmessungen Gewicht Zuladung Bestellnr.<br />

Adapter VESA 75 × 75 mm auf 100 × 100 mm 12 × 12 cm 0,1 kg 15 kg G96811<br />

Adapter SLIDE-Philips/VESA75/100 12 × 13 × 1 cm 0,4 kg 15 kg G24347<br />

Standardschiene 300 mm VESA 9 × 30 × 4 cm 1 kg 10 kg G24627<br />

Zubehör Rohr 2,5 × 25 cm 0,4 kg 3 kg G98838<br />

GCX-Wandschiene 18 cm/7" 18 × 8 × 2 cm 50 kg G25076<br />

GCX-Wandschiene 33 cm/13" 33 × 8 × 2 cm 50 kg G25077<br />

GCX-Wandschiene 48 cm/19" 48 × 8 × 2 cm 50 kg G25078<br />

GCX-Wandschiene 64 cm/25" 64 × 8 × 2 cm 50 kg G25079<br />

GCX-Wandschiene 79 cm/31" 79 × 8 × 2 cm 50 kg G25080<br />

GCX-Wandschiene 94 cm/37" 94 × 8 × 2 cm 50 kg G25081<br />

GCX-Wandschiene 110 cm/43" 110 × 8 × 2 cm 50 kg G25082<br />

GCX-Wandschiene 125 cm/49" 125 × 8 × 2 cm 50 kg G25083<br />

GCX-Wandschiene 140 cm/55" 140 × 8 × 2 cm 50 kg G25084<br />

Installationsset <strong>für</strong> Agila Medienkopf<br />

G97904<br />

und Agila EasyLift<br />

Tastaturhalter <strong>für</strong> alle einfachen<br />

G24531<br />

und doppelten Monitorarme 1)<br />

Monitorfuß VESA 30,5 cm/12" Höhe 30,5 cm G25073<br />

Monitorfuß VESA 22,9 cm/9" Höhe 22,9 cm G25072<br />

Monitorgriffe Breite 29 – 47 cm G25071<br />

Tastaturhalter GCX-Schiene Breite 52,8 cm G25070<br />

Monitorhalter GCX-Schiene VESA 75 × 75 mm G25069<br />

1)<br />

Nicht <strong>für</strong> Lift- und Infusionsarme.

46 | ARBEITSPLATZKOMPONENTEN | EINZELNE KOMPONENTEN<br />

Einzelne<br />

Komponenten<br />

D-26678-2009

ARBEITSPLATZKOMPONENTEN | 47<br />

KLEINE KONSOLEN<br />

KLEINE KONSOLEN<br />

KONSOLE<br />

Befestigung an Doppelschwenkschiene.<br />

Zusätzliche Ablagefläche zur Unterbringung von Kleinteilen.<br />

G13455<br />

2-1236-94<br />

Konsole zur Befestigung an Doppelschwenkschiene<br />

Bestehend aus:<br />

1 Edelstahlkonsole<br />

1 Befestigungssatz zur Anbringung an Doppelschwenkschiene<br />

Gewicht<br />

Max. Zuladung<br />

Stellfläche<br />

0,4 kg<br />

5 kg<br />

215 × 295 mm<br />

MT-5997-2004<br />

Konsole zur Befestigung an Haltearmsystem<br />

KONSOLE<br />

G15390<br />

Befestigung an das Haltearmsystem mit dem<br />

25-mm-Rohradapter (Infusion) als frontseitiger Adapter.<br />

Zusätzliche Ablagefläche zur Unterbringung von Kleinteilen.<br />

Bestehend aus:<br />

1 Edelstahlkonsole mit zentraler Befestigung Ø 25 mm<br />

Gewicht<br />

Max. Zuladung<br />

Stellfläche<br />

1,5 kg<br />

5 kg*<br />

400 × 400 mm<br />

*abhängig vom Typ des verwendeten Rohr- oder Schienenauslegers<br />

2-1203-94<br />

Konsole zur Befestigung an Kompaktschiene<br />

KONSOLE<br />

G13760<br />

Befestigung an Kompaktschiene.<br />

Zusätzliche Ablagefläche zur Unterbringung von Kleinteilen.<br />

Bestehend aus:<br />

1 Edelstahlkonsole<br />

2 Normschienen<br />

2 Doppelklauen <strong>für</strong> Normschienen<br />

2-1202-94<br />

Gewicht<br />

Max. Zuladung<br />

Stellfläche<br />

2,3 kg<br />

5 kg<br />

365 × 315 mm<br />

Konsole zur Befestigung an Kleingerätestange<br />

KONSOLE<br />

G15185<br />

Befestigung an Kleingerätestange Ø 25 mm.<br />

Zusätzliche Ablagefläche zur Unterbringung von Kleinteilen.<br />

Gewicht<br />

2,0 kg<br />

Max. Zuladung<br />

5 kg<br />

Stellfläche<br />

335 × 200 mm<br />

Drehbereich 360°

48 | ARBEITSPLATZKOMPONENTEN | EINZELNE KOMPONENTEN<br />

ZUBEHÖR FÜR KONSOLEN<br />

ZUBEHÖR FÜR KONSOLEN<br />

MT-6000-2004<br />

Lackstift RAL 9002<br />

ZUBEHÖR FÜR KONSOLEN<br />

Antirutsch-Matte 600 × 450 mm<br />

G93548<br />

Arretierungsbolzen<br />

G99912<br />

Um ein Schwenken der Konsolen (38-mm-Rohranbindung) zu verhindern.<br />

Der Bolzen ist bei allen relevanten Konsolen in der Erstausstattung vorhanden.<br />

LACKSTIFT RAL 9002<br />

Für nasslackierte Oberflächen<br />

Für pulverlackierte Oberflächen<br />

Zur Ausbesserung kleiner Lackschäden, Inhalt: 12 mL.<br />

G12114<br />

G15385

ARBEITSPLATZKOMPONENTEN | 49<br />

RACK & POLE<br />

RACK & POLE<br />

RACK & POLE TRAGROHRE<br />

Befestigung an Agila Kopf/Movita Kopf/Ponta/Opera<br />

2-1211-94<br />

Rack & Pole Tragrohre<br />

Variante Länge 700 mm<br />

Variante Länge 1.500 mm<br />

G19340<br />

G23201<br />

Rohraufnahme zur Anbringung von weiteren Arbeitsplatzkom ponenten<br />

mit Ø 38 mm-Schnittstelle zur Aufrüstung/Umrüstung vorhandener<br />

Medienköpfe oder Geräteträger (Rack).<br />

Länge 700 mm 1.500 mm<br />

Gewicht 1,6 kg 4,4 kg<br />

Max. Zuladung 75 kg 75 kg<br />

Durchmesser 38 mm 38 mm<br />

MT-21-2004<br />

ROHRBEFESTIGUNGS-SET<br />

G17805<br />

Befestigung an Agila Kopf/Movita Kopf.<br />

Befestigungsset zur Anbringung der Tragrohre an Medienköpfen.<br />

Rohrbefestigungs-Set<br />

Gewicht<br />

Max. Zuladung (insgesamt)<br />

2 kg<br />

120 kg<br />

RACK C KURZ-KURZ<br />

Befestigung an Ponta und Opera.<br />

Zur Aufnahme von weiteren <strong>Arbeitsplatzkomponenten</strong><br />

und Geräteträgern (Racks) mit Ø 38 mm-Schnittstelle.<br />

2-1183-94<br />

Rack C kurz-kurz<br />

Bestehend aus:<br />

1 Traverse mit Befestigungsmaterial (schmal) G13196<br />

1 Traverse mit Befestigungsmaterial (breit) G13617<br />

2 Tragrohre 700 mm, Ø 38 mm G19340<br />

Schmale Variante<br />

G14256<br />

Breite Variante<br />

G14257<br />

G14256<br />

G14257<br />

Gewicht 6,5 kg 6,6 kg<br />

Breite 490 mm 690 mm

50 | ARBEITSPLATZKOMPONENTEN | EINZELNE KOMPONENTEN<br />

RACK & POLE<br />

RACK & POLE<br />

RACK C KURZ-LANG<br />

Schmale Variante<br />

Breite Variante<br />

G14258<br />

G14259<br />

Befestigung an Ponta und Opera.<br />

Zur Aufnahme von weiteren <strong>Arbeitsplatzkomponenten</strong><br />

und Geräteträgern (Racks) mit Ø 38 mm-Schnittstelle.<br />

2-1180-94<br />

Rack C kurz-lang<br />

Bestehend aus:<br />

1 Traverse mit Befestigungsmaterial (schmal) G13196<br />

1 Traverse mit Befestigungsmaterial (breit) G13617<br />

1 Tragrohr 700 mm, Ø 38 mm G19340<br />

1 Tragrohr 1.500 mm, Ø 38 mm G23201<br />

G14258<br />

G14259<br />

Gewicht 7,8 kg 7,9 kg<br />

Breite 550 mm 750 mm<br />

Länge 700/1.500 mm 700/1.500 mm<br />

Tiefe 60 mm 60 mm<br />

Max. Zuladung 150 kg 150 kg<br />

RACK C LANG-LANG<br />

Schmale Variante<br />

Breite Variante<br />

G14260<br />

G14261<br />

2-1181-94<br />

Rack C lang-lang<br />

Befestigung an Ponta Classic.<br />

Zur Aufnahme von weiteren <strong>Arbeitsplatzkomponenten</strong><br />

und Geräteträgern (Racks) mit Ø 38 mm-Schnittstelle.<br />

Bestehend aus:<br />

1 Traverse mit Befestigungsmaterial (schmal) G13196<br />

1 Traverse mit Befestigungsmaterial (breit) G13617<br />

2 Tragrohre 1.500 mm, Ø 38 mm G23201<br />

G14260<br />

G14261<br />

Gewicht 9,1 kg 9,2 kg<br />

Breite 490 mm 690 mm<br />

RACK C TRAVERSE<br />

Schmale Variante<br />

Breite Variante<br />

G13196<br />

G13617<br />

1-94-98<br />

Rack C Traverse<br />

Befestigung an Ponta und Opera.<br />

Tragelement zur Modifikation vorhandener Geräteträger (z.B. Änderung der Breite).<br />

G13196<br />

G13617<br />

Gewicht 2,7 kg 2,8 kg<br />

Breite 550 mm 750 mm<br />

Höhe 65 mm 65 mm<br />

Tiefe 60 mm 60 mm<br />

Max. Zuladung 150 kg 150 kg

ARBEITSPLATZKOMPONENTEN | 51<br />

INFUSIONSMANAGEMENT<br />

INFUSIONSMANAGEMENT<br />

TEILESATZ „INFUSION AS 1“<br />

Frontschienenbefestigung Agila/Movita/Forta Säule.<br />

Geeignet zur Anbringung von bis zu 8 Infusionspumpen.<br />

G15798<br />

Bestehend aus:<br />

2 Klemmschienen 600 mm, 10 × 25 mm G13870<br />

2 ZVD-Stangen 1.000 mm, Ø 25 mm G15020<br />

4 Schienenhalter, kurz G13822<br />

D-27712-2009<br />

H × B × T<br />

Gewicht<br />

Max. Zuladung (insgesamt)<br />

1.000 × 800 × 200 mm<br />

6,6 kg<br />

60 kg<br />

Teilesatz „Infusion AS 1“<br />

TEILESATZ „INFUSION AS 2“<br />

Frontschienenbefestigung Agila/Movita/Forta Säule.<br />

Geeignet zur Anbringung von bis zu 12 Infusionspumpen.<br />

G15799<br />

Bestehend aus:<br />

2 Klemmschienen 600 mm, 10 × 25 mm G13870<br />

2 ZVD-Stangen 1.000 mm, Ø 25 mm G15020<br />

4 Schienenhalter, kurz G13822<br />

1 Kleingerätestange 1.000 mm G15677<br />

1 Haltearm G25737<br />

H × B × T<br />

1.000 × 800 × 500 mm<br />

Gewicht<br />

10,0 kg<br />

D-27711-2009<br />

Teilesatz „Infusion AS 2“<br />

Max. Zuladung (insgesamt)<br />

GERÄTESTANGENSET INFUSION TYP 1<br />

Schmale Version (Stangenabstand ca. 170 mm)<br />

Breite Version (Stangenabstand ca. 440/580 mm)<br />

60 kg<br />

G16404<br />

G16405<br />

Rohrbefestigung (Pole) Ø 38 mm; z.B. Agila/Movita Kopf, Agila Säule Tube,<br />

GeminaDUO. Geeignet zur Anbringung von bis zu 10 Infusionspumpen.<br />

Bestehend aus:<br />

1 Tragrohr 1.500 mm, Ø 38 mm G23201<br />

1 Infusionsflaschenhalter G19170<br />

2 Kompaktschienen <strong>für</strong> Tragrohr Ø 38 mm 2M85337<br />

4 Schienenhalter, kurz (<strong>für</strong> schmale Version) G13822<br />

4 Schienenhalter, lang (<strong>für</strong> breite Version) G13821<br />

2 Kleingerätestangen 1.000 mm G15677<br />

2 Haltearmsysteme G25701<br />

D-27710-2009<br />

Schmale Version Breite Version<br />

H × B 2.000 × 170 mm 2.000 × 440/580 mm<br />

Gewicht 10,4 kg 12,8 kg<br />

Max. Zuladung (insgesamt) 60 kg 60 kg<br />

Gerätestangenset Infusion Typ 1

52 | ARBEITSPLATZKOMPONENTEN | EINZELNE KOMPONENTEN<br />

INFUSIONSMANAGEMENT<br />

INFUSIONSMANAGEMENT<br />

GERÄTESTANGENSET INFUSION TYP 2<br />

Bitte beachten und extra bestellen:<br />

Adapter <strong>für</strong> Agila Kopf<br />

G16406<br />

G19315<br />

Rohrbefestigung (Pole) Ø 38 mm; z.B. Agila Säule Tube, GeminaDUO<br />

Geeignet zur Anbringung von bis zu 10 Infusionspumpen,<br />

mit Ablagemöglichkeit auf zwei Konsolen.<br />

D-27709-2009<br />

Gerätestangenset Infusion Typ 2<br />

Bestehend aus:<br />

1 Tragrohr 1.500 mm, Ø 38 mm G23201<br />

1 Infusionsflaschenhalter G19170<br />

4 Doppelschwenkschienen <strong>für</strong> Tragrohr Ø 38 mm G13450<br />

1 Konsole 215 × 295 mm <strong>für</strong> Doppelschwenkschiene G13455<br />

1 Kompaktschiene <strong>für</strong> Tragrohr Ø 38 mm 2M85337<br />

1 Konsole 365 × 315 mm <strong>für</strong> Kompaktschiene G13760<br />

1 Haltearmsystem G25701<br />

H × B × T<br />

Gewicht<br />

Max. Zuladung (insgesamt)<br />

2.300 × 700 × 320 mm<br />

11,2 kg<br />

60 kg<br />

ZVD-STANGE 1<br />

Befestigung an 2 Normschienen mittels Schienenhaltern.<br />

1 Ausleger (Rohr Ø 38 mm), 1 Ausleger (Frontschiene)<br />

Geeignet zur Anbringung von bis zu 4 Infusionsflaschen.<br />

G15020<br />

2-1064-96<br />

ZVD-Stange 1<br />

Bestehend aus:<br />

1 Aufnahmerohr Ø 25 mm<br />

mit höhenverstellbarer Ausschubstange und Flaschenhaken<br />

1 Klemmring<br />

Gewicht<br />

Länge des Aufnahmerohres<br />

Ausschubhöhe<br />

Max. Zuladung (insgesamt)<br />

1,6 kg<br />

1.000 mm<br />

800 mm<br />

13,5 kg<br />

ZVD-STANGE 2<br />

Befestigung an 2 Normschienen mittels Schienenhaltern<br />

1 Ausleger (Rohr Ø 38 mm), 1 Ausleger (Frontschiene),<br />

Geeignet zur Anbringung von bis zu 4 Infusionsflaschen.<br />

G19170<br />

MT-5994-2004<br />

Bestehend aus:<br />

1 Aufnahmerohr Ø 25 mm<br />

mit höhenverstellbarer Ausschubstange und Flaschenhaken<br />

1 Klemmring<br />

ZVD-Stange 2<br />

Gewicht<br />

Länge des Aufnahmerohres<br />

Ausschubhöhe<br />

Max. Zuladung (insgesamt)<br />

1,6 kg<br />

1.000 mm<br />

800 mm<br />

13,5 kg

ARBEITSPLATZKOMPONENTEN | 53<br />

INFUSIONSMANAGEMENT<br />

INFUSIONSMANAGEMENT<br />

ZVD-STANGE 2, GEWINKELT<br />

Befestigung an 2 Normschienen mittels Schienenhaltern<br />

oder Haltearmsystem.<br />

Geeignet zur Anbringung von bis zu 4 Infusionsflaschen.<br />

G97070<br />

D-86-2010<br />

ZVD-Stange 2, gewinkelt<br />

Bestehend aus:<br />

1 Aufnahmerohr Ø 25 mm<br />

mit höhenverstellbarer Ausschubstange und Flaschenhaken<br />

1 Klemmring<br />

Gewicht<br />

Länge des Aufnahmerohres<br />

Ausschubhöhe<br />

Max. Zuladung (insgesamt)<br />

1,6 kg<br />

1.000 mm<br />

800 mm<br />

13,5 kg<br />

INFUSIONSFLASCHENHALTER<br />

Befestigung an Normschiene.<br />

Geeignet zur Anbringung von bis zu 6 Infusionsflaschen.<br />

G12985<br />

2-1213-94<br />

Infusionsflaschenhalter<br />

Bestehend aus:<br />

1 Schubstange, höhenverstellbar, mit Flaschenhaken<br />

1 Befestigungsklaue <strong>für</strong> Normschiene<br />

Gewicht<br />

Breite<br />

Verstellhöhe<br />

Max. Zuladung (insgesamt)<br />

2 kg<br />

600 mm<br />

380 mm<br />

13,5 kg<br />

KLEINGERÄTESTANGE<br />

Länge 500 mm<br />

Länge 1.000 mm<br />

Länge 1.500 mm<br />

G15676<br />

G15677<br />

G15678<br />

2-1215-94<br />

Kleingerätestange<br />

Befestigung an Normschiene mittels Schienenhalter oder Haltearmsystem.<br />

Geeignet zur Anbringung diverser Zubehöre und Kleingeräte.<br />

Bestehend aus:<br />

1 Stange 500/1.000/1.500 mm, Ø 25 mm<br />

Variante 500 mm 1.000 mm 1.500 mm<br />

Gewicht 0,4 kg 0,85 kg 1,25 kg<br />

Durchmesser 25 mm 25 mm 25 mm<br />

Max. Zuladung 15 kg 15 kg 15 kg

54 | ARBEITSPLATZKOMPONENTEN | EINZELNE KOMPONENTEN<br />

INFUSIONSMANAGEMENT<br />

INFUSIONSMANAGEMENT<br />

TRANSPORTINFUSIONSSTANGENSYSTEM<br />

Transportinfusionsadapter<br />

Transportinfusionshalter<br />

G93861<br />

G93862<br />

Befestigung am Haltearmsystem.<br />

D-35671-2011<br />

Abnehmbares Infusionsmanagement, be son ders geeignet <strong>für</strong> innerklinischen<br />

Patiententransport. Das Transportin fusions system besteht aus einem<br />

Transportinfusionsadapter, der an einer 25-mm-Infusions stange angebracht<br />

werden kann und dem Transportinfusions halter, der an einer Versorgungseinheit<br />

oder einem Intensivpflegebett ange bracht wird.<br />

Transportinfusionssystem<br />

Das gesamte System ist <strong>für</strong> Rohre mit 25 mm Durchmesser ausgelegt.<br />

Adapter<br />

Halter<br />

G93861<br />

G93862<br />

Gewicht 0,3 kg 1,5 kg<br />

Max. Zuladung 15 kg 15 kg<br />

Schnittstelle 25-mm-Rohr 25-mm-Rohr<br />

MT-11176-2006<br />

Transportinfusionsadapter<br />

MT-11177-2006<br />

Transportinfusionshalter<br />

INFUSIONSFLASCHENHALTER<br />

Befestigung an ZVD-Stange/Kleingerätestange.<br />

Geeignet zur Anbringung einer Infusionsflasche.<br />

G14366<br />

Gewicht<br />

Schnittstelle<br />

0,2 kg<br />

25-mm-Rohr<br />

KLEMMRING-SET (2 ST.)<br />

Zur Sicherung von ZVD-Stangen/Kleingerätestangen,<br />

z.B. gegen unbeabsichtigtes Herunterrutschen.<br />

G19015<br />

MT-5999-2004<br />

Gewicht<br />

Schnittstelle<br />

0,3 kg<br />

25-mm-Rohr<br />

Infusionsflaschenhalter<br />

D-30359-2011<br />

Klemmring-Set (2 St.)

ARBEITSPLATZKOMPONENTEN | 55<br />

SCHWENKSCHRÄNKE<br />

SCHWENKSCHRÄNKE<br />

SCHWENKSCHRANK 1<br />

G90150<br />

Rohrbefestigung (Pole) Ø 38 mm; z.B. Agila Säule Tube, GeminaDUO.<br />

Zur Unterbringung von Kleinteilen und persönlichen Dingen des Patienten.<br />

Bestehend aus:<br />

1 Ablageplatte<br />

1 Schublade<br />

Gewicht<br />

Max. Zuladung<br />

Nutzbare Schubladenhöhe innen<br />

3 kg<br />

5 kg<br />

120 mm<br />

D-26678-2009<br />

SCHWENKSCHRANK 2<br />

G90158<br />

Rohrbefestigung (Pole) Ø 38 mm; z.B. Agila Säule Tube, GeminaDUO.<br />

Zur Unterbringung von Kleinteilen und persönlichen Dingen des Patienten.<br />

Bestehend aus:<br />

1 Ablageplatte<br />

2 Schubladen<br />

Gewicht<br />

Max. Zuladung<br />

Nutzbare Schubladenhöhe innen<br />

4 kg<br />

10 kg<br />

je 120 mm<br />

MT-273-98 MT-272-98<br />

Schwenkschrank 1<br />

Schwenkschrank 2

56 | ARBEITSPLATZKOMPONENTEN | EINZELNE KOMPONENTEN<br />

SCHIENEN UND HALTER<br />

SCHIENEN UND HALTER<br />

NORMSCHIENE<br />

Länge 400 mm<br />

Länge 600 mm<br />

Länge 800 mm<br />

G13851<br />

G13829<br />

G14449<br />

D-518-2014<br />

Befestigung an Normschienenprofil/Kleingerätestange mittels<br />

Doppelklaue/Schienenhalter.<br />

Bietet universelle Anbringungsmöglichkeit <strong>für</strong> schienen montiertes<br />

Zubehör und Kleingeräte.<br />

Bestehend aus:<br />

1 Normschiene 400/600/800 mm, 10 × 25 mm mit Endstopfen<br />

Gewicht<br />

Bei einer Länge von 400 mm<br />

Bei einer Länge von 600 mm<br />

Bei einer Länge von 800 mm<br />

0,3 kg<br />

0,5 kg<br />

0,6 kg<br />

2-1207-94<br />

Normschienen<br />

PARALLELSCHIENE<br />

Schmale Variante<br />

Breite Variante<br />

G13430<br />

G13364<br />

Befestigung zwischen zwei Tragrohren Ø 38 mm, Agila/Movita Kopf.<br />

Bietet universelle Anbringungsmöglichkeit <strong>für</strong> schienenmontiertes<br />

Zubehör und Kleingeräte.<br />

Bestehend aus:<br />

Doppelschiene mit Halteklauen zur Montage zwischen zwei Tragrohren Ø 38 mm<br />

2-1206-94<br />

Parallelschienen<br />

G13430<br />

G13364<br />

Gewicht 1,2 kg 1,6 kg<br />

Schienenlänge 2 × 420 mm 2 × 620 mm<br />

Max. Zuladung 10 kg 10 kg<br />

DOPPELSCHWENKSCHIENE<br />

G13450<br />

Rohrbefestigung (Pole) Ø 38 mm, Agila/Movita Kopf, GeminaDUO,<br />

Agila Säule Tube. Bietet universelle Anbringungsmöglichkeit <strong>für</strong><br />

schienenmontiertes Zubehör und Kleingeräte.<br />

Bestehend aus:<br />

2 Normschienen 10 × 25 mm<br />

1 Halteklaue zur Montage an Tragrohr Ø 38 mm<br />

2-1235-94<br />

Doppelschwenkschienen<br />

Gewicht<br />

0,6 kg<br />

Max. Zuladung<br />

5 kg<br />

Schwenkbereich 360°<br />

Länge über alles<br />

300 mm

ARBEITSPLATZKOMPONENTEN | 57<br />

SCHIENEN UND HALTER<br />

SCHIENEN UND HALTER<br />

NORMSCHIENEN<br />

Befestigung an Agila/Movita Kopf und Säule sowie Forta Säule.<br />

Geeignet zur Verwendung als Griffelement/als zusätzliche Anbringungs -<br />

möglichkeit <strong>für</strong> schienenmontiertes Zubehör und Kleingeräte.<br />

2-1233-94<br />

Normschienen<br />

Für Agila® Säule<br />

G93595<br />

1 Normschiene 10 × 25 mm mit Endstopfen und Befestigungsmaterial<br />

zur rückseitigen Montage an der Mediensäule.<br />

Länge<br />

Gewicht<br />

Max. Zuladung<br />

180 mm<br />

0,5 kg<br />

5 kg<br />

Für Agila® Kopf<br />

G19932<br />

1 Normschiene 10 × 25 mm mit Endstopfen und Befestigungsmaterial<br />

zur stirnseitigen Montage am Medienkopf.<br />

MT-1712-2005<br />

Normschienen <strong>für</strong> Movita Säule<br />

Länge<br />

Gewicht<br />

Max. Zuladung<br />

220 mm<br />

0,5 kg<br />

5 kg<br />

Für Movita® Säule<br />

Für seitliche Montage<br />

G93595<br />

Für rückseitige Montage<br />

G93597<br />

1 Normschiene 10 × 25 mm mit Endstopfen und Befestigungsmaterial<br />

zur Montage an der Mediensäule.<br />

Länge <strong>für</strong> seitliche Montage (G93595) 180 mm<br />

<strong>für</strong> rückseitige Montage (G93597) 280 mm<br />

Gewicht<br />

0,5 kg<br />

Max. Zuladung<br />

5 kg<br />

Für Movita® Kopf<br />

G93595<br />

1 Normschiene 10 × 25 mm mit Endstopfen und Befestigungsmaterial<br />

zur Montage am Medienkopf.<br />

Länge<br />

Gewicht<br />

Max. Zuladung<br />

180 mm<br />

0,5 kg<br />

5 kg<br />

Für Forta® Säule<br />

G15705<br />

2 Normschienen 10 × 25 mm mit Endstopfen und Befestigungsmaterial<br />

zur rückseitigen Montage an der Mediensäule.<br />

Länge<br />

Gewicht<br />

Max. Zuladung<br />

200 mm<br />

0,5 kg<br />

5 kg<br />

Nachrüstsatz Montagematerial<br />

Hier<strong>für</strong> ist Spezialwerkzeug erforderlich<br />

G15670

58 | ARBEITSPLATZKOMPONENTEN | EINZELNE KOMPONENTEN<br />

SCHIENEN UND HALTER<br />

SCHIENEN UND HALTER<br />

TRÄGERSCHIENE Ø 38 MM<br />

2M86185<br />

Bietet universelle Anbringungsmöglichkeit <strong>für</strong> schienenmontiertes<br />

Zubehör und Kleingeräte; z.B. an Agila Säule Tube, GeminaDUO.<br />

2-1193-94 D-26987-2009<br />

Trägerschiene Ø 38 mm<br />

Klemmschiene<br />

Bestehend aus:<br />

Normschiene mit Halter zur Montage an GeminaDUO-Tragrohr Ø 38 mm<br />

Gewicht<br />

0,5 kg<br />

Länge<br />

400 mm<br />

Max. Zuladung<br />

5 kg<br />

UNIVERSALGRIFFE<br />

G92439<br />

Das Schienenprofil mit leichtem Bogen bietet universelle Anbindungs -<br />

möglich keiten <strong>für</strong> Schienen-Zubehör und dient gleichzeitig als Griff.<br />

Gewicht<br />

0,5 kg<br />

Länge<br />

320 mm<br />

Max. Zuladung<br />

10 kg<br />

KLEMMSCHIENE<br />

G13870<br />

Frontschienenbefestigung Agila/Movita/Forta Säule.<br />

Bietet universelle Anbringungsmöglichkeit <strong>für</strong> schienenmontiertes<br />

Zubehör und Kleingeräte.<br />

Bestehend aus:<br />

1 Normschiene 10 × 25 mm mit Endstopfen<br />

2 Halter zur Montage an Frontschienensystem<br />

D-35701-2011<br />

Umlaufende Schiene Movita<br />

Gewicht<br />

Länge<br />

Max. Zuladung<br />

UMLAUFENDE SCHIENE MOVITA<br />

UMLAUFENDE SCHIENE AGILA<br />

0,9 kg<br />

600 mm<br />

30 kg<br />

G25238<br />

G25241<br />

Bestehend aus:<br />

1 umlaufende Schiene<br />

1 Halter <strong>für</strong> Frontschiene (inkl. Schrauben)<br />

Max. Zuladung (insgesamt)<br />

Max. Zuladung pro Seite<br />

33 kg<br />

11 kg

ARBEITSPLATZKOMPONENTEN | 59<br />

SCHIENEN UND HALTER<br />

SCHIENEN UND HALTER<br />

KOMPAKTSCHIENE<br />

2M85337<br />

Rohrbefestigung (Pole) Ø 38 mm; z.B. Agila Säule Tube, GeminaDUO.<br />

Das umlaufende Schienenprofil bietet universelle Anbringungs möglichkeit<br />

<strong>für</strong> schienenmontiertes Zubehör und Kleingeräte.<br />

MT-21198-94<br />

Kompaktschiene<br />

Bestehend aus:<br />

2 Halbteile mit umlaufenden Normschienen 10 × 25 mm<br />

und Verbindungs schrauben.<br />

Länge<br />

Gewicht<br />

Max. Zuladung<br />

4 × 100 mm<br />

0,9 kg<br />

30 kg<br />

KOMPAKTSCHIENE SCHMAL<br />

G98530<br />

Rohrbefestigung (Pole) Ø 38 mm; z.B. Agila Säule Tube, GeminaDUO.<br />

Das umlaufende Schienenprofil bietet universelle Anbringungsmöglichkeit <strong>für</strong><br />

schienenmontiertes Zubehör und Kleingeräte.<br />

2-1065-96<br />

Schienenhalter kurz<br />

Bestehend aus:<br />

2 Halbteilen mit umlaufenden Normschienen 10 × 25 mm<br />

und Verbindungsschrauben<br />

Länge<br />

Gewicht<br />

Max. Zuladung<br />

4 × 73 mm<br />

0,8 kg<br />

30 kg<br />

SCHIENENHALTER KURZ<br />

G13822<br />

Befestigung an Normschienenprofil/Kompaktschiene.<br />

Geeignet zur Anbringung einer ZVD-Stange Ø 25 mm/Kleingerätestange Ø 25 mm.<br />

2-121-94<br />

Gewicht<br />

Achsmaß<br />

Max. Zuladung<br />

0,4 kg<br />

37 mm<br />

10 kg<br />

Doppelklaue<br />

SCHIENENHALTER LANG<br />

G13821<br />

Befestigung an Kleingerätestange/Normschienenprofil/Kompaktschiene.<br />

Geeignet zur Anbringung einer ZVD-Stange Ø 25 mm/Kleingerätestange Ø 25 mm.<br />

Gewicht<br />

Achsmaß<br />

Max. Zuladung<br />

1,0 kg<br />

170/240 mm<br />

10 kg<br />

DOPPELKLAUE<br />

G13147<br />

Befestigung an Normschienenprofil.<br />

Geeignet zur Verbindung von 2 Normschienen 10 × 25 mm.<br />

Gewicht<br />

Max. Zuladung<br />

0,2 kg<br />

5 kg

60 | ARBEITSPLATZKOMPONENTEN | EINZELNE KOMPONENTEN<br />

KABELMANAGEMENT<br />

KABELMANAGEMENT<br />

D-2380-2011 D-27727-2009<br />

D-26305-2009<br />

Kabelmanagement (Boxen): Kabelkanal und Kabelboxen<br />

Kabelbox<br />

Kabelausleger<br />

KABELMANAGEMENT FÜR MOVITA® SÄULE<br />

Kabelmanagement Movita Säule integriert als Rüstsatz zum Nachrüsten im Feld<br />

und Erstausstattung.<br />

Das Kabelmanagement kann einseitig oder beidseitig an der Frontseite der<br />

Movita Säule nachgerüstet werden. Auf der Seite, auf der das Kabelmanage -<br />

ment platziert wird, ist keine Bestückung des Frontbleches möglich.<br />

Längen Kabelkanal<br />

500 mm G98080<br />

750 mm G98081<br />

1.000 mm G98082<br />

1.250 mm G98083<br />

1.500 mm G98084<br />

KABELMANAGEMENT (BOXEN)<br />

Zur Nachrüstung bereits installierter Konsolen ist das Kabelmanagement (Boxen)<br />

auch separat bestellbar. In Abhängigkeit von der vorhandenen Konsolenvariante<br />

sind folgende Versionen bestellbar:<br />

Kabelmanagement Höhe 110 mm, Tiefe 140 mm (außen)<br />

Breite je 109 mm (2×)<br />

G93341<br />

Breite je 215 mm (2×)<br />

G93340<br />

Breite je 315 mm (2×)<br />

G93534<br />

Die Höhe des Kabelmanagements entspricht der eines Dokumentationsmoduls.<br />

Kabelmanagement Höhe 170 mm, Tiefe 140 mm (außen)<br />

Breite je 109 mm (2×)<br />

G93535<br />

Breite je 215 mm (2×)<br />

G93536<br />

Breite je 315 mm (2×)<br />

G93537<br />

Die Höhe des Kabelmanagements entspricht der einer Schublade.<br />

KABELAUSLEGER<br />

Befestigung an Normschienenprofil 10 × 25 mm.<br />

Universelle Führungshilfe <strong>für</strong> Kabel und Schläuche.<br />

G13040<br />

Bestehend aus:<br />

1 2-teilige Normschiene 10 × 25 mm<br />

1 Halteklaue zur Befestigung an Normschiene<br />

4 Kabel-/Schlauchführungen<br />

MT-21201-94<br />

Kabelhalter <strong>für</strong> Rohr (links) und <strong>für</strong> Schienen (rechts)<br />

Gewicht<br />

Auslegerlänge<br />

Max. Zuladung<br />

1 kg<br />

800 mm<br />

3 kg<br />

KABELHALTER FÜR STANDARDSCHIENE (10 ST.) G15225<br />

Befestigung an Normschienenprofil 10 × 25 mm.<br />

Geeignet zur Führung von Kabeln und Schläuchen entlang<br />

von Normschienen 10 × 25 mm.<br />

KABELHALTER FÜR ROHR (4 ST.)<br />

G13171<br />

Rohrbefestigung (Pole) Ø 38 mm Agila/Movita Kopf, GeminaDUO.<br />

Geeignet zur Führung von Kabeln und Schläuchen entlang von Tragrohren Ø 38 mm.<br />

Bestehend aus:<br />

2 Halbteilen mit Verbindungsschrauben und 4 Führungskanälen

ARBEITSPLATZKOMPONENTEN | 61<br />

BEDIENELEMENTE<br />

BEDIENELEMENTE<br />

BEDIENELEMENT AN SÄULE/KOPF<br />

Befestigung an Bestückungsblech.<br />

MT-1711-2005<br />

Bedienung an Mediensäule<br />

Bestehend aus:<br />

Set mit 2 Griffelementen zur Bedienung der Deckenversorgungseinheiten<br />

- Als Handgriffe, ohne weitere Funktionen<br />

- Mit Steuerung <strong>für</strong> eine pneumatische Bremse<br />

- Mit Steuerung <strong>für</strong> eine pneumatische Bremse und Höhenverstellung<br />

- Mit Steuerung <strong>für</strong> zwei pneumatische Bremsen<br />

- Mit Steuerung <strong>für</strong> zwei pneumatische Bremsen und Höhenverstellung<br />

- Mit Steuerung <strong>für</strong> Höhenverstellung<br />

MT-1714-2005<br />

BEDIENELEMENT AN INFUSIONSSEITE<br />

(mit Verlängerungselement)<br />

Befestigung an Frontschienensystem der Agila/Movita<br />

Säule mit Steuerung <strong>für</strong> zwei pneumatische Bremsen.<br />

G93640<br />

Bedienelement <strong>für</strong> Infusionsseite<br />

KABELFERNBEDIENUNG<br />

G93850<br />

Bestehend aus:<br />

1 Bedieneinheit mit Kontrolltasten und integriertem Halter zum Anhängen<br />

an eine Normschiene, 1 Spiralkabel mit Anschlußstecker<br />

2-1200-94<br />

Gewicht<br />

Aktionsradius<br />

0,3 kg<br />

1.000 mm<br />

Kabelfernbedienung<br />

ZUBEHÖR<br />

Forta Set: Buchse <strong>für</strong> Fernbedienung (12-polig)<br />

G93810

62 | ARBEITSPLATZKOMPONENTEN | EINZELNE KOMPONENTEN<br />

MEDIADOCKING®<br />

MEDIADOCKING<br />

MEDIADOCKING AN DER DVE-SEITE<br />

G91360<br />

Frontschienenbefestigung. Movita Säule 1.000/1.250/1.500/Forta Säule.<br />

Geeignet zum Anheben des Anästhesiegerätes Primus (Deckenversion)/<br />

Gerätewagen Mova® Cart Lift MediaDocking in Kombination mit Movita Lift<br />

(Säule 1.000/1.250/1.500 mm)/Forta Lift.<br />

D-18338-2010<br />

MediaDocking an der DVE-Seite<br />

Mit magnetischer Ankoppelkontrolle.<br />

Automatische Verbindung aller erforderlichen Medien während des<br />

Andockvorgangs.<br />

Gewicht<br />

Max. Zuladung<br />

7,5 kg<br />

250 kg<br />

MEDIADOCKING-SCHNITTSTELLE<br />

G91365<br />

Montage an Anästhesiegerät Primus. Geeignet zur Ausrüstung des<br />

Anästhesiegerätes Primus (Deckenversion, Neugerät) mit MediaDocking.<br />

MT-5993-2004<br />

Gewicht<br />

Max. Zuladung<br />

6 kg<br />

250 kg<br />

MediaDocking-Schnittstelle

ARBEITSPLATZKOMPONENTEN | 63<br />

GERÄTEAUFNAHMEN<br />

GERÄTEAUFNAHME BEATMUNG<br />

MT-6002-2004<br />

Babylog-Halter<br />

BABYLOG®-HALTER<br />

G18650<br />

Befestigung an Haltearmsystem. Zur Aufnahme des Neonatal-<br />

Beatmungsgerätes Babylog 8000, inkl. Anfeuchter,<br />

inkl. Kompaktschiene (2M85337).<br />

Max. Zuladung<br />

20 kg<br />

Gewicht<br />

3,7 kg<br />

GERÄTEAUFNAHME ANÄSTHESIE<br />

Frontschienenbefestigung Movita Säule 1000/Forta Säule.<br />

Geeignet zur Aufnahme von Anästhesiegeräten/Gerätewagen mit<br />

Deckenversorgungseinheiten.<br />

Version C<br />

Für Anästhesiegeräte Cato/Cicero in Kombination mit Forta Lift.<br />

1-399-91<br />

Geräteaufnahme<br />

Variante 230 V<br />

Variante 115 V<br />

Gewicht<br />

G14230<br />

G92720<br />

3,8 kg<br />

Max. Zuladung<br />

250 kg<br />

Version M (mit magnetischer Ankoppelkontrolle)<br />

Für Anästhesiegeräte Fabius GS/FabiusCE/Primus/Zeus und<br />

Gerätewagen Mova Cart.<br />

In Kombination mit<br />

Forta Lift 230 V<br />

Forta Lift 115 V<br />

Movita Lift (Säule 1.000 mm) 230/115 V<br />

Gewicht<br />

Max. Zuladung<br />

G16210<br />

G16206<br />

G14309<br />

3,8 kg<br />

250 kg<br />

Version Universal<br />

G13550<br />

Für Dräger-Anästhesiegeräte und Fremdfabrikate in Kombination<br />

mit Movita (ohne Höhenverstellung).<br />

Gewicht<br />

Max. Zuladung<br />

3,6 kg<br />

250 kg<br />

HALTER FÜR 2 VAPORE<br />

M26374

64 | ARBEITSPLATZKOMPONENTEN | EINZELNE KOMPONENTEN<br />

DECKEN- UND WANDMONTAGESETS<br />

DECKEN- UND WANDMONTAGESETS<br />

WANDMONTAGESET PRIMUS®<br />

G18490<br />

Montage am Anästhesiegerät Primus. Geeignet zur Anbringung<br />

des Anästhesiegerätes Primus (Deckenversion) an der Wand.<br />

Mit Schwenkeinrichtung um 90° nach links oder rechts.<br />

MT-6001-2004 MT-5996-2004 MT-5995-2004<br />

MT-393-2002<br />

Wandmontageset Primus<br />

Wandmontageset Fabius CE<br />

Deckenmontagerahmen Fabius CE<br />

Wandmontageset Fabius Tiro<br />

WANDMONTAGESET FABIUS® CE<br />

G15681<br />

Montage am Anästhesiegerät Fabius CE. Geeignet zur Anbringung<br />

des Anästhesiegerätes Fabius CE (Wandversion) an der Wand.<br />

Bitte wandseitiges Montageset extra bestellen<br />

1 Wandbefestigungsplatte mit<br />

Schwalbenschwanzaufnahme<br />

G15836<br />

DECKENMONTAGERAHMEN FABIUS® CE G15682<br />

Montage am Anästhesiegerät Fabius CE. Geeignet zur Aufnahme<br />

und zum Anheben des Anästhesiegerätes Fabius CE (Deckenversion)<br />

in Kombination mit Deckenversorgungseinheiten Forta Lift/Movita Lift<br />

(Säule 1.000).<br />

Gewicht<br />

8 kg<br />

WANDMONTAGESET FABIUS® TIRO<br />

G15836<br />

Montage am Anästhesiegerät Fabius Tiro. Geeignet zur Anbringung<br />

des Anästhesiegerätes Fabius Tiro (Wandversion) an der Wand.<br />

DECKENSET FABIUS® GS<br />

G19072<br />

Montage am Anästhesiegerät Fabius GS. Geeignet zur Aufnahme<br />

und zum Anheben des Anästhesiegerätes Fabius GS in Kombination mit<br />

Deckenversorgungseinheiten Forta Lift/Movita Lift.<br />

Bestellbar in Verbindung mit einem Neugerät Fabius GS<br />

oder einzeln zur Aufrüstung eines vorhandenen Gerätes.<br />

DECKENSET ZEUS®<br />

G91300<br />

Montage am Anästhesiegerät Zeus. Geeignet zur Aufnahme und<br />

zum Anheben des Anästhesiegerätes Zeus in Kombination mit<br />

Deckenversorgungseinheit Forta Lift.<br />

Bestellbar in Verbindung mit einem Neugerät Zeus oder einzeln<br />

zur Aufrüstung eines vorhandenen Gerätes.

ARBEITSPLATZKOMPONENTEN | 65<br />

MEDIZINISCHE LEUCHTEN<br />

MEDIZINISCHE LEUCHTEN<br />

LEUCHTEN<br />

D-50637-2012<br />

D-50753-2012<br />

Medizinische Untersuchungsleuchte VarioLux<br />

Medizinische Untersuchungsleuchte VarioLux® mit LED-Technologie<br />

Die Dräger VarioLux bietet Ihnen ein kühles, hocheffizientes und flexibel<br />

einstell-bares Untersuchungslicht. Diese Leuchte wurde eigens <strong>für</strong> die<br />

Anforderungen einer Neugeborenen-Intensivstation entwickelt. Neben<br />

der einhändigen Bedienung überzeugt sie vor allem durch variable<br />

Farbeinstellungen und Dimmfunktion.<br />

Betriebsart<br />

Gewicht<br />

Elektrische Werte<br />

Max. Beleuchtungsstärke Ec bei 0,5 m<br />

Dimmstufen<br />

Leuchtfelddurchmesser d10 bei 0,5 m<br />

Leuchtfelddurchmesser d50 bei 0,5 m<br />

Farbtemperatur einstellbar<br />

Min. Lebensdauer des Leuchtmittels<br />

Dauerbetrieb<br />

1,5 kg (3,3 lbs)<br />

100 – 240 V, 50/60 Hz<br />

30.000 lx<br />

30.000 lx, 24.000 lx, 18.000 lx,<br />

12.000 lx, 7.000 lx<br />

20 cm (7,9 in)<br />

9 cm (3,5 in)<br />

Kaltweiß (Blau) 4.700 K<br />

Neutralweiß (Weiß) 4.100 K<br />

Warmweiß (Rot) 3.500 K<br />

> 35.000 h<br />

Farbwiedergabeindex Ra = 96, R9 = 89<br />

Max. Strahlungsleistung bei 0,5 m 105 W/m²<br />

Medizinische Untersuchungsleuchte VarioLux<br />

VarioLux EU<br />

VarioLux US<br />

VarioLux GB<br />

VarioLux CHN<br />

VarioLux BR<br />

VarioLux AUS<br />

VarioLux ZA<br />

VarioLux JPN<br />

MP00601<br />

MP00602<br />

MP00603<br />

MP00604<br />

MP00605<br />

MP00606<br />

MP00607<br />

MP00608<br />

D-50773-2012<br />

Schienenklaue <strong>für</strong> Leuchte<br />

MP00615<br />

Schienenklaue <strong>für</strong> Leuchte<br />

Drehknopf, komplett<br />

MP00587<br />

Bedienfeld<br />

MP00589<br />

D-50772-2012<br />

D-50659-2012<br />

Drehknopf<br />

Bedienfeld

66 | ARBEITSPLATZKOMPONENTEN | EINZELNE KOMPONENTEN<br />

MEDIZINISCHE LEUCHTEN<br />

MEDIZINISCHE LEUCHTEN<br />

D-58477-2012<br />

D-58467-2012<br />

LED-Behandlungsleuchte Polaris 50<br />

Hochleistungs-LED-Modul<br />

LED-Behandlungsleuchte Polaris® 50<br />

Mit der Polaris® 50 sind Sie optimal gerüstet <strong>für</strong> einen Klinikalltag, der immer<br />

vielseitiger wird. Ob im Behandlungszimmer, auf der Intensivstation oder in der<br />

OP-Einleitung – die Polaris 50 liefert zuverlässig kontrastreiches, farbstabiles<br />

Licht. Die Behandlungsleuchte lässt sich flexibel handhaben und ihre einfache<br />

Bedienung hilft Ihnen dabei, schneller die richtigen Entscheidungen zu treffen.<br />

Beleuchtungsstärke (1 m Entfernung) 60.000 Lux<br />

Helligkeitsregulierung stufenlos, 20 – 100%<br />

Lichtfelddurchmesser d10 bei 1,0 m 16 cm<br />

Lichtfelddurchmesser d50 bei 1,0 m 8,5 cm<br />

Farbtemperatur<br />

4.500 K<br />

Farbwiedergabeindex Ra 95<br />

Farbwiedergabeindex R9 90<br />

Ausleuchtungstiefe L1+L2<br />

(gemäß IEC 60601-2-41)<br />

> 120 cm<br />

Spannungsversorgung<br />

100 – 240 V (AC)<br />

Frequenzbereich<br />

50 – 60 Hz<br />

Leistungsaufnahme<br />

30 W (42 – 52 VA)<br />

Leuchtmittel<br />

7 LEDs<br />

Leuchtmittel-Lebensdauer<br />

30.000 h<br />

Gesamtbestrahlungsstärke<br />

bei max. Intensität<br />

200 W/m²<br />

Klassifizierung<br />

Schutzklasse I<br />

Schutzart<br />

IP20, IP43<br />

Durchmesser Leuchtenkörper<br />

33 cm<br />

Gesamtgewicht Leuchtenund<br />

Achssystem:<br />

Polaris® 50 Decke<br />

13 kg<br />

Polaris® 50 Wand<br />

13 kg<br />

Polaris® 50 Mobil<br />

20 kg<br />

Polaris® 50 DVE<br />

10 kg<br />

Zubehör<br />

sterilisierbarer Handgriff<br />

Zwischendeckenadapter<br />

*Lichttechnische Werte unterliegen -10%/+20% Toleranz<br />

Polaris® 50 Bestellkonfigurator<br />

Konfigurierbar mit<br />

G16905

ARBEITSPLATZKOMPONENTEN | 67<br />

WEITERES ZUBEHÖR<br />

WEITERES ZUBEHÖR<br />

Schienenklaue<br />

Zum Befestigen an Rohren mit unterschiedlichem Durchmesser<br />

Die Klemme ist 90° nach links und rechts drehbar.<br />

Länge der Normschiene (Profil 10 × 25 mm): 20 cm.<br />

2M85274<br />

MT-1978-2008<br />

Schienenklaue mit Knebel<br />

Zum Befestigen von Geräten an der 25 × 10-mm-Normschiene<br />

Für Kompaktabsaugung und Sekretflaschenpaket.<br />

M26842<br />

Schienenklaue<br />

Absaugschlauchhalter<br />

2M85239<br />

Zur Aufnahme des Absaugeschlauches vor, während und<br />

nach dem Gebrauch. Für unterschiedliche Durchmesser geeignet.<br />

ZV-Anschlussschlauchhalter<br />

2M85446<br />

MT-2542-95<br />

Schienenklaue mit Knebel<br />

MT-2524-95<br />

Absaugschlauchhalter<br />

MT-2517-95<br />

Anschlussschlauchhalter

68 | ARBEITSPLATZKOMPONENTEN | WEITERES ZUBEHÖR<br />

WEITERES ZUBEHÖR<br />

WEITERES ZUBEHÖR<br />

Korb 150, 15 × 20 × 10 cm, z.B. <strong>für</strong> Einmalhandschuhe<br />

M26146<br />

Korb 300, 15 × 28 × 10 cm, z.B. <strong>für</strong> 300-mm-Katheter<br />

M26145<br />

Korb 600, 15 × 48 × 10 cm, z.B. <strong>für</strong> 600-mm-Katheter<br />

M25121<br />

MT-2558-95<br />

Drahtkörbe<br />

Abfallbeutelhalter, Edelstahl, mit Bodenplatte<br />

und Abfallbeutel (100 St.)<br />

Abfallbeutel, <strong>für</strong> Abfallbeutelhalter, Einweg, 100 St.<br />

M24695<br />

M26240<br />

MT-3720-2008<br />

Abfallbeutelhalter

ARBEITSPLATZKOMPONENTEN | 69<br />

WEITERES ZUBEHÖR<br />

WEITERES ZUBEHÖR<br />

Teleskoparm<br />

Mit einfachem Teleskopsystem zur optischen Trennung<br />

von Patientenbetten.<br />

MP00498<br />

MT-0014-2005<br />

Teleskoparm<br />

Max. Auszug bis<br />

160 cm<br />

Min. Einzug bis<br />

74 cm<br />

Min. Einzug eingeklappt bis<br />

11 cm<br />

Im Lieferumfang enthalten sind zwei antibakterielle waschbare und kochfeste<br />

Vorhänge (85 × 195 cm) inklusive Halterungen sowie eine universelle<br />

Schienenhalterung <strong>für</strong> einen Bereich von 10 × 25 mm bis 8 × 35 mm <strong>für</strong> alle<br />

gängigen Wandschienen.<br />

Vorhangklammer, zur Befestigung eines Vorhangs<br />

an Teleskoparm<br />

M21112<br />

Wagen <strong>für</strong> Schienenzubehör<br />

4 Laufrollen, davon 2 mit Bremsen, alle mit ESD Schutz.<br />

MP00090<br />

MT-320-2003<br />

Abmessungen (mm) B: 550<br />

H: 465<br />

T: 810<br />

Vorhangklammer<br />

MT-222-2003<br />

Wagen <strong>für</strong> Schienenzubehör

70 | ARBEITSPLATZKOMPONENTEN | WEITERES ZUBEHÖR<br />

WEITERES ZUBEHÖR<br />

WEITERES ZUBEHÖR<br />

DURCHFLUSSMESSER STANDARD<br />

Mit diesen Durchflussmessern lässt sich der Sauerstofffluss oder medizinische<br />

Luft <strong>für</strong> Inhalation und Insufflation kontrollieren.<br />

Abmessungen (B × H × T)<br />

160 × 40 × 130 mm<br />

D-1446-2009<br />

O 2 -Durchflussmesser ZV<br />

Gewicht<br />

O 2 -Durchflussmesser 16 L Schiene, NIST<br />

O 2 -Durchflussmesser 4 L ZV DIN<br />

950 g<br />

MP01201<br />

2M86517<br />

O 2 -Durchflussmesser 16 L ZV DIN<br />

2M86553<br />

O 2 -Durchflussmesser 16 L ZV BS<br />

MP01260<br />

O 2 -Durchflussmesser 16 L ZV NF<br />

MP01261<br />

O 2 -Durchflussmesser 32 L ZV DIN<br />

2M86567<br />

AIR-Durchflussmesser 16 L Schiene, NIST<br />

MP01202<br />

AIR-Durchflussmesser 16 L ZV DIN<br />

2M86554<br />

AIR-Durchflussmesser 32 L ZV DIN<br />

2M86569<br />

MT-1500-2005<br />

AIR-Durchflussmesser Schiene<br />

DIGIFLOW®<br />

Durchflussmesser mit digitaler Anzeige des eingestellten Flows. DigiFlow<br />

zeichnet sich durch sehr hohe Genauigkeit und gute Ablesbarkeit aus.<br />

Weitere Zusatzfunktionen: Voreinstellung der Therapiezeit, der Therapiedauer<br />

und des Gasverbrauchs.<br />

Abmessungen (B × H × T) mit ZV-Stecker<br />

56 × 144 × 140 mm<br />

Abmessungen (B × H × T) mit Universalhalter<br />

56 × 144 × 105 mm<br />

Gewicht ZV-Version<br />

0,34 kg<br />

Gewicht Schienenversion<br />

0,74 kg<br />

Eingangsdruck<br />

270 bis 600 kPa (2,7 bis 6 bar)<br />

Auflösung der Anzeige<br />

0,3 bis 3,0 L/min: 0,1 L/min<br />

darüber 0,5 L/min<br />

Genauigkeit der Messung<br />

± 5% vom Anzeigewert<br />

Genauigkeit der Anzeige<br />

± 1 Digit<br />

MT-0066-2005<br />

DigiFlow O 2 ZV 3 L DIN<br />

DigiFlow O 2 ZV 16 L DIN<br />

MP01211<br />

MP01227<br />

DigiFlow O 2 ZV<br />

DigiFlow O 2 ZV 16 L BS<br />

DigiFlow O 2 ZV 16 L NF<br />

MP01219<br />

MP01223<br />

DigiFlow O 2 3 L Schiene, NIST<br />

MP01213<br />

DigiFlow O 2 16 L Schiene, NIST<br />

MP01229<br />

DigiFlow AIR ZV 3 L DIN<br />

MP01214<br />

DigiFlow AIR ZV 16 L DIN<br />

MP01216<br />

DigiFlow AIR ZV 16 L BS<br />

MP01221<br />

DigiFlow AIR ZV 16 L NF<br />

MP01225<br />

DigiFlow AIR 3 L Schiene, NIST<br />

MP01235<br />

DigiFlow AIR 16 L Schiene, NIST<br />

MP01255<br />

D-35637-2009<br />

DigiFlow AIR Schiene

ARBEITSPLATZKOMPONENTEN | 71<br />

WEITERES ZUBEHÖR<br />

WEITERES ZUBEHÖR<br />

ANFEUCHTER-SPRUDLER<br />

Zur Sauerstoffanfeuchtung bis ca. 60% relative Feuchte.<br />

2M85834<br />

MT-246-2000<br />

Anfeuchter-Sprudler<br />

ANFEUCHTER-VERNEBLER<br />

Zur Sauerstoffanfeuchtung bis 100% relative Feuchte.<br />

2M85835<br />

VARIOVAC® VAKUUMREGLER<br />

Für die medizinische Absaugung.<br />

MT-247-2000<br />

Max. Vakuum<br />

Max. Flow<br />

Gewicht<br />

Abmessungen (B × H × T)<br />

Max. Geräuschpegel<br />

-90 bis 0 kPa (-900 bis 0 mbar)<br />

55 L/min<br />

600 bis 800 g<br />

(800 g <strong>für</strong> Schienenversion)<br />

80 × 200 × 160 mm<br />

55 dB (A)<br />

Anfeuchter-Vernebler<br />

Bronchialabsaugung<br />

VarioVac B DIN<br />

VarioVac B BS<br />

VarioVac B NF<br />

VarioVac B AGA<br />

MP00501<br />

MP00502<br />

MP00503<br />

MP00504<br />

D-10282-2011<br />

Für die Bronchialabsaugung und pneumatischen OP-Absaugung<br />

VarioVac B/OP Schiene<br />

MP00505<br />

VarioVac ZV<br />

Bronchialabsaugung<br />

VarioVac B kompakt<br />

MP00506<br />

Vakuumregler und Flaschenpaket sind fest miteinander verbunden.<br />

D-10322-2011<br />

D-10296-2011<br />

VarioVac B/OP Schiene<br />

VarioVac B kompakt

72 | ARBEITSPLATZKOMPONENTEN | WEITERES ZUBEHÖR<br />

WEITERES ZUBEHÖR<br />

WEITERES ZUBEHÖR<br />

VARIOAIR® EJEKTOREN<br />

Für die medizinische Absaugung.<br />

D-28517-2009<br />

D-28521-2009<br />

Max. Vakuum<br />

Min. Flow<br />

Eingangsdruckbereich<br />

-90 bis 0 kPa (-900 bis 0 mbar)<br />

40 L/min<br />

55 L/min<br />

VarioAir B<br />

VarioAir B/OP Schiene<br />

Gewicht<br />

800 g<br />

Abmessungen (B × H × T)<br />

80 × 200 × 160 mm<br />

Max. Geräuschpegel<br />

57 dB (A)<br />

Bronchialabsaugung<br />

VarioAir B DIN<br />

MP00530<br />

VarioAir B BS<br />

MP00531<br />

D-33493-2009<br />

VarioAir B NF<br />

VarioAir B AGA<br />

VarioAir B UNI<br />

MP00532<br />

MP00533<br />

MP00534<br />

VarioAir B kompakt<br />

Für die Bronchialabsaugung und pneumatischen OP-Absaugung<br />

VarioAir B/OP Schiene<br />

MP00535<br />

Bronchialabsaugung<br />

VarioAir B kompakt<br />

MP00536<br />

D-7354-2011<br />

Sekretflaschenpaket<br />

Vakuumregler und Flaschenpaket sind fest miteinander verbunden.<br />

Sekretflaschenpaket<br />

2M85056<br />

Füllmenge<br />

2 × 700 mL<br />

Füllstand bis zur Überlaufsicherung<br />

2 × 1.000 mL<br />

Gewicht<br />

1.000 g (leer)<br />

Abmessungen (B × H × T)<br />

300 × 340 × 100 mm<br />

D-28537-2009<br />

VarioSafe<br />

VarioSafe®<br />

MP00555<br />

Bakterien- und Virenfiltersystem <strong>für</strong> VarioAir & VarioVac, Einweg, 10 St.<br />

Reservevolumen<br />

90 mL<br />

Bakterienrückhalt 99.99998%*<br />

Virenrückhalt 99.9998%*<br />

Material<br />

PS (Polystyrol)<br />

Empfohlene Standzeit<br />

7 Tage<br />

Filtrationsmethode<br />

Mechanisch und<br />

hydrophop (HEPA)<br />

*Gemäß EN 1822-1:1998 Schwebstofffilter (HEPA und ULPA).

ARBEITSPLATZKOMPONENTEN | 73<br />

WEITERES ZUBEHÖR<br />

WEITERES ZUBEHÖR<br />

GELENKARME<br />

Gelenkarm Infinity® ACS<br />

MP00690<br />

Der Gelenkarm Infinity ACS dient zur exakten Positionierung<br />

und zum sicheren Fixieren von Atemschläuchen.<br />

MT-3980-2008<br />

Gelenkarm Infinity ACS<br />

Tragkraft<br />

max. 0,5 kg<br />

Gelenkarm Schnellfix kurz<br />

2M86463<br />

Besonders <strong>für</strong> den Einsatz am OP-Tisch geeignet. Mit Universal-<br />

Schlauchhalteplatte <strong>für</strong> diverse Kabel- und Schlauchgrößen, inclusive<br />

Koaxialschläuchen.<br />

Tragkraft<br />

Länge<br />

max. 4 kg<br />

403 mm<br />

Gelenkarm Schnellfix Pod<br />

2M86464<br />

Ermöglicht die genaue Positionierung und sichere Fixierung<br />

der Dräger-Pods, insbesondere <strong>für</strong> HemoMed-Pods geeignet.<br />

Tragkraft<br />

Länge<br />

max. 1,5 kg<br />

460 mm<br />

MT-4419-2005<br />

Gelenkarm Schnellfix kurz<br />

MT-317-2008<br />

Gelenkarm Schnellfix Pod

74 | ARBEITSPLATZKOMPONENTEN | ÜBERSICHT<br />

Übersicht der<br />

<strong>Arbeitsplatzkomponenten</strong>

ARBEITSPLATZKOMPONENTEN | 75<br />

ÜBERSICHT DER ARBEITSPLATZKOMPONENTEN<br />

VERSORGUNGSEINHEITEN<br />

Bestell-Nr. Beschreibung Seite Gewicht Max. Zuladung Agila, Movita, Ponta Forta Ponta GeminaDUO,<br />

Classic Agila Tube<br />

Gestell Stange Säule<br />

2M85337 Kompaktschiene 51 0,9 kg 30 kg x x x x<br />

2M86185 Gemina-Schiene 58 0,5 kg 10 kg x x x x<br />

(10 × 25 mm)<br />

G12114 Lackstift 48 – –<br />

RAL 9002<br />

G12985 Infusionsflaschenhalter 53 2 kg 15 kg x x x x x x<br />

G13040 Kabelausleger 60 1 kg 3,0 kg x x x x x x<br />

G13147 Doppelklaue 59 0,2 kg 10 kg x x x x x x<br />

G13171 Kabelhalter <strong>für</strong> 60 0,2 kg – x x x x<br />

38-mm-Rohr<br />

G13196 Classic Traverse 1B 49 2,7 kg 150 kg x<br />

G13364 Parallelschiene 56 1,6 kg 10 kg x x<br />

G13430 Parallelschiene 56 1,2 kg 10 kg x x<br />

G13450 Doppelschwenkschiene 56 0,6 kg 5 kg x x x x<br />

<strong>für</strong> 38-mm-Rohr<br />

G13455 Konsole <strong>für</strong> 47 0,4 kg 5 kg x x x x<br />

Doppelschwenkschiene<br />

G13550 Universal- 63 3,6 kg 250 kg x<br />

Geräteaufnahme<br />

G13617 Classic Traverse 1.5 B 49 2,8 kg 150 kg x<br />

G13760 Konsole <strong>für</strong> 47 2,3 kg 5 kg x x x x<br />

Kompaktschiene<br />

G13821 Schienenhalter lang 59 1 kg 10 kg x x x x x x<br />

G13822 Schienenhalter kurz 59 0,4 kg 10 kg x x x x x x<br />

G13829 Normschiene 56 0,5 kg Abh. von Verbindung x x x x x x<br />

(10 × 25 mm)<br />

G13851 Normschiene 56 0,3 kg Abh. von Verbindung x x x x x x<br />

(10 × 25 mm)<br />

G13870 Klemmschiene 58 0,9 kg 30 kg x x<br />

(10 × 25 mm)<br />

G14230 Geräteaufnahme C 63 3,8 kg 250 kg x<br />

G14256 Classic Rack 49 6,5 kg 150 kg x<br />

kurz/kurz 1 B<br />

G14257 Classic Rack 49 6,6 kg 150 kg x<br />

kurz/kurz 1.5 B<br />

G14258 Classic Rack 49 7,8 kg 150 kg x<br />

kurz/lang 1 B<br />

G14259 Classic Rack 49 7,9 kg 150 kg x<br />

lang/lang 1.5 B<br />

G14260 Classic Rack 50 9,1 kg 150 kg x<br />

lang/lang 1 B<br />

G14261 Classic Rack 50 9,2 kg 150 kg x<br />

lang/lang 1.5 B<br />

G14309 Geräteaufnahme M 63 3,8 kg 250 kg x<br />

G14366 Infusionsflaschenhalter 54 0,2 kg – x x x x x x<br />

G14449 Normschiene 56 0,6 kg Abh. von Verbindung x x x x x x<br />

(10 × 25 mm)<br />

G15020 ZVD-Stange 1-fach 51 1,6 kg Abh. von Verbindung x x x x x x<br />

G15185 Konsole <strong>für</strong> 47 2 kg 5 kg x x x x x x<br />

25-mm-Stange<br />

G15225 Kabelhalter <strong>für</strong> 60 0,1 kg – x x x x x x<br />

Standardschiene

76 | ARBEITSPLATZKOMPONENTEN | ÜBERSICHT<br />

ÜBERSICHT DER ARBEITSPLATZKOMPONENTEN<br />

VERSORGUNGSEINHEITEN<br />

Bestell-Nr. Beschreibung Seite Gewicht Max. Zuladung Agila, Movita, Ponta Forta Ponta GeminaDUO,<br />

Classic Agila Tube<br />

Gestell Stange Säule<br />

G15385 Lackstift RAL 9002, 48 – – x x x x x<br />

Pulver<br />

G15390 Konsolen <strong>für</strong> Ausleger 47 1,5 kg Abh. von Verbindung x x x x x x<br />

G15676 Kleingerätestange 53 0,4 kg Abh. von Verbindung x x x x x x<br />

G15677 Kleingerätestange 53 0,9 kg Abh. von Verbindung x x x x x x<br />

G15678 Kleingerätestange 53 1,3 kg Abh. von Verbindung x x x x x x<br />

G15681 Wandmontagerahmen 64 8 kg 100 kg Wandbefästigung<br />

G15682 Deckenmontagerahmen 64 8 kg 100 kg x x<br />

G15705 Normschiene 57 0,5 kg 5 kg x<br />

(10 × 25 mm)<br />

G15798 Teilesatz Infusion AS1 51 6,6 kg 60 kg x x<br />

G15799 Teilesatz Infusion AS2 51 10 kg 60 kg x x<br />

G15836 Wandbefestigungsplatte 64 4 kg 100 kg Wandbefestigung<br />

G16206 Geräteaufnahme M 63 3,8 kg 250 kg x<br />

G16210 Geräteaufnahme M 63 3,8 kg 250 kg x<br />

G16404 Gerätestangenset 51 10,4 kg 60 kg x x<br />

Infusion/Typ 1 schmal<br />

G16405 Gerätestangenset 51 12,8 kg 60 kg x x<br />

Infusion/Typ 1 breit<br />

G16406 Gerätestangenset 52 11,2 kg 60 kg x x<br />

Infusion/Typ 2<br />

G16670 Konfiguration 28 3,2 kg 40 kg x x x x x x<br />

Konsolensystem<br />

G16905 Behandlungsleuchte 66 10 – 20 kg – x x x x x x<br />

Polaris 50<br />

G17805 Rohrbefestigungsset 49 2 kg 120 kg x<br />

<strong>für</strong> Rack<br />

G18490 Primus-Wandaufnahme 64 73 kg 250 kg Montage nur an Anästhesiegerät<br />

G18650 Babylog-Halter 63 3,7 kg 20 kg x x x x x x<br />

G19015 Set Klemmring 52 0,3 kg – x x x x x x<br />

G19072 Set Fabius Deckenhalter 64 15,7 kg 250 kg Montage nur an Anästhesiegerät<br />

G19170 ZVD-Stange 4-fach 51 2,2 kg Abh. von Verbindung x x x x x x<br />

G19340 38 mm-Rohr (700 mm) 49 1,6 kg 75 kg x x x<br />

G19932 Normschiene 57 0,4 kg 5 kg x x<br />

(10 × 25 mm)<br />

G23201 38-mm-Rohr (1.500 mm) 49 3 kg 75 kg x x x<br />

G24347 Adapter SLIDE-Philips/ 45 0,4 kg 15 kg Zubehör <strong>für</strong> Haltearmsystem<br />

VESA 75/100<br />

G24531 Tastaturhalter 45 – – Zubehör <strong>für</strong> Haltearmsystem<br />

G24910 Mova Cart Lift 630 23 53 kg 100 kg Anheben des Mova Cart Lift nur in Verbindung mit Agila Lift,<br />

Movita Lift und Forta Lift möglich!<br />

G24911 Mova Cart Lift mit 24 61 kg 100 kg Nur mit Movita Lift und Forta Lift möglich<br />

Media Docking<br />

G24912 Mova Cart Lift 450 23 41 kg 100 kg Anheben des Mova Cart Lift nur in Verbindung mit Agila Lift,<br />

Movita Lift und Forta Lift möglich!<br />

G24913 MovaCart Evita 23 32 kg 50 kg Anheben des Mova Cart Lift nur in Verbindung mit Agila Lift,<br />

Movita Lift und Forta Lift möglich!<br />

G24914 MovaCart Evita Docking 23 25 kg 50 kg x (nicht <strong>für</strong> Lift-Versionen)<br />

G24627 Standardschiene 45 1 kg 10 kg Zubehör <strong>für</strong> Haltearmsystem<br />

300 mm Vesa<br />

G25069 Monitorhalter 45 Zubehör <strong>für</strong> GCX-Schiene<br />

GCX-Schiene VESA<br />

G25070 Tastaturhalter 45 Zubehör <strong>für</strong> GCX-Schiene<br />

GCX-Schiene

ARBEITSPLATZKOMPONENTEN | 77<br />

ÜBERSICHT DER ARBEITSPLATZKOMPONENTEN<br />

VERSORGUNGSEINHEITEN<br />

Bestell-Nr. Beschreibung Seite Gewicht Max. Zuladung Agila, Movita, Ponta Forta Ponta GeminaDUO,<br />

Classic Agila Tube<br />

Gestell Stange Säule<br />

G25071 Monitorgriffe 45 Zubehör <strong>für</strong> Haltearmsystem<br />

G25072 Monitorfuß VESA 45 Zubehör <strong>für</strong> Monitore<br />

22,9 cm/9"<br />

G25073 Monitorfuß VESA 45 Zubehör <strong>für</strong> Monitore<br />

30,5 cm/12"<br />

G25076 GCX-Wandschiene 45 – 50 kg Zubehör <strong>für</strong> Haltearmsystem<br />

18 cm/7''<br />

G25077 GCX-Wandschiene 45 – 50 kg Zubehör <strong>für</strong> Haltearmsystem<br />

33 cm/13''<br />

G25078 GCX-Wandschiene 45 – 50 kg Zubehör <strong>für</strong> Haltearmsystem<br />

48 cm/19''<br />

G25079 GCX-Wandschiene 45 – 50 kg Zubehör <strong>für</strong> Haltearmsystem<br />

64 cm/25''<br />

G25080 GCX-Wandschiene 45 – 50 kg Zubehör <strong>für</strong> Haltearmsystem<br />

79 cm/31''<br />

G25081 GCX-Wandschiene 45 – 50 kg Zubehör <strong>für</strong> Haltearmsystem<br />

94 cm/37''<br />

G25082 GCX-Wandschiene 45 – 50 kg Zubehör <strong>für</strong> Haltearmsystem<br />

110 cm/43''<br />

G25083 GCX-Wandschiene 45 – 50 kg Zubehör <strong>für</strong> Haltearmsystem<br />

125 cm/49''<br />

G25084 GCX-Wandschiene 45 – 50 kg Zubehör <strong>für</strong> Haltearmsystem<br />

140 cm/55''<br />

G25700 Infusionsarm, 44 3,9 kg 40 kg x x x x<br />

38-mm-Rohr, 200<br />

G25701 Infusionsarm, 44 4,2 kg 30 kg x x x x<br />

38-mm-Rohr, 300<br />

G25702 Infusionsarm, 44 4,5 kg 25 kg x x x x<br />

38-mm-Rohr, 400<br />

G25703 Infusionsarm, 44 5,2 kg 25 kg x x x x<br />

38-mm-Rohr, 200/200<br />

G25704 Infusionsarm, 44 5,5 kg 20 kg x x x x<br />

38-mm-Rohr, 300/200<br />

G25705 Infusionsarm, 44 5,8 kg 20 kg x x x x<br />

38-mm-Rohr, 300/300<br />

G25706 Infusionsarm, 44 5,8 kg 20 kg x x x x<br />

38-mm-Rohr, 400/200<br />

G25707 Infusionsarm, 44 6,1 kg 15 kg x x x x<br />

38-mm-Rohr, 400/300<br />

G25708 Infusionsarm, 44 6,4 kg 15 kg x x x x<br />

38-mm-Rohr, 400/400<br />

G25709 Schwenkarm, 42 3,6 kg 15 kg x x x x<br />

38-mm-Rohr, Slide, 200<br />

G25710 Schwenkarm, 42 3,7 kg 15 kg x x x x<br />

38-mm-Rohr, Slide, 300<br />

G25711 Schwenkarm, 42 3,9 kg 15 kg x x x x<br />

38-mm-Rohr, Slide, 400<br />

G25712 Doppelarm, 38-mm-Rohr, 42 4,6 kg 15 kg x x x x<br />

Slide, 200/200<br />

G25713 Doppelarm, 38-mm-Rohr, 42 4,7 kg 15 kg x x x x<br />

Slide, 300/200<br />

G25714 Doppelarm, 38-mm-Rohr, 42 4,9 kg 15 kg x x x x<br />

Slide, 300/300

78 | ARBEITSPLATZKOMPONENTEN | ÜBERSICHT<br />

ÜBERSICHT DER ARBEITSPLATZKOMPONENTEN<br />

VERSORGUNGSEINHEITEN<br />

Bestell-Nr. Beschreibung Seite Gewicht Max. Zuladung Agila, Movita, Ponta Forta Ponta GeminaDUO,<br />

Classic Agila Tube<br />

Gestell Stange Säule<br />

G25715 Doppelarm, 38-mm-Rohr, 42 4,9 kg 15 kg x x x x<br />

Slide, 400/200<br />

G25716 Doppelarm, 38-mm-Rohr, 42 5 kg 15 kg x x x x<br />

Slide, 400/300<br />

G25717 Doppelarm, 38-mm-Rohr, 42 5,1 kg 15 kg x x x x<br />

Slide, 400/400<br />

G25718 Liftarm, 42 6 kg 5 – 15 kg x x x x<br />

38-mm-Rohr, 520<br />

G25719 Liftarm, 38-mm-Rohr 42 7,8 kg 5 – 15 kg x x x x<br />

mit Verlängerung, 520<br />

G25720 Liftarm, 38-mm-Rohr, 42 8 kg 5 – 15 kg x x x x<br />

mit Tastatur, 520<br />

G25721 Liftarm, 38-mm-Rohr, 42 9,8 kg 5 – 15 kg x x x x<br />

mit Verl. & Tastatur, 520<br />

G25722 Haltearm, 40 2,5 kg 15 kg x x x x<br />

38-mm-Rohr,<br />

VESA, 200<br />

G25723 Schwenkarm, 40 3,6 kg 15 kg x x x x<br />

38-mm-Rohr,<br />

VESA, 200<br />

G25724 Schwenkarm, 40 3,7 kg 15 kg x x x x<br />

38-mm-Rohr,<br />

VESA, 300<br />

G25725 Schwenkarm, 40 3,9 kg 15 kg x x x x<br />

38-mm-Rohr,<br />

VESA, 400<br />

G25726 Doppelarm, 38-mm-Rohr, 40 4,6 kg 15 kg x x x x<br />

VESA, 200/200<br />

G25727 Doppelarm, 40 4,7 kg 15 kg x x x x<br />

38-mm-Rohr,<br />

VESA, 300/200<br />

G25728 Doppelarm, 40 4,9 kg 15 kg x x x x<br />

38-mm-Rohr,<br />

VESA, 300/300<br />

G25729 Doppelarm, 40 4,9 kg 15 kg x x x x<br />

38-mm-Rohr,<br />

VESA, 400/200<br />

G25730 Doppelarm, 40 5 kg 15 kg x x x x<br />

38-mm-Rohr,<br />

VESA, 400/300<br />

G25731 Doppelarm, 40 5,1 kg 15 kg x x x x<br />

38-mm-Rohr,<br />

VESA, 400/400<br />

G25732 Liftarm, 38-mm-Rohr 40 6 kg 5 – 15 kg x x x x<br />

G25733 Liftarm, 38-mm-Rohr 40 7,8 kg 5 – 15 kg x x x x<br />

mit Verlängerung,<br />

VESA, 520/300<br />

G25734 Liftarm, 38-mm-Rohr, 40 8 kg 5 – 15 kg x x x x<br />

VESA, 520<br />

G25735 Liftarm, 38-mm-Rohr 40 9,8 kg 5 – 15 kg x x x x<br />

mit Verl. und Tastatur,<br />

VESA 520/300

ARBEITSPLATZKOMPONENTEN | 79<br />

ÜBERSICHT DER ARBEITSPLATZKOMPONENTEN<br />

VERSORGUNGSEINHEITEN<br />

Bestell-Nr. Beschreibung Seite Gewicht Max. Zuladung Agila, Movita, Ponta Forta Ponta GeminaDUO,<br />

Classic Agila Tube<br />

Gestell Stange Säule<br />

G25736 Infusionsarm, 44 3,9 kg 40 kg x x<br />

Frontschiene, 200<br />

G25737 Infusionsarm, 44 4,2 kg 40 kg x x<br />

Frontschiene, 300<br />

G25738 Infusionsarm, 44 4,5 kg 40 kg x x<br />

Frontschiene, 400<br />

G25739 Infusionsarm, 44 5,2 kg 40 kg x x<br />

Frontschiene, 200/200<br />

G25740 Infusionsarm, 44 5,5 kg 35 kg x x<br />

Frontschiene, 300/200<br />

G25741 Infusionsarm, 44 5,8 kg 30 kg x x<br />

Frontschiene, 300/300<br />

G25742 Infusionsarm, 44 5,8 kg 30 kg x x<br />

Frontschiene 400/200<br />

G25743 Infusionsarm, 44 6,1 kg 25 kg x x<br />

Frontschiene 400/300<br />

G25744 Infusionsarm, 44 6,4 kg 25 kg x x<br />

Frontschiene 400/400<br />

G25745 Schwenkarm, 42 3,6 kg 15 kg x x<br />

Frontschiene, Slide, 200<br />

G25746 Schwenkarm, 42 3,7 kg 15 kg x x<br />

Frontschiene, Slide, 300<br />

G25747 Schwenkarm, 42 3,9 kg 15 kg x x<br />

Frontschiene, Slide, 400<br />

G25748 Doppelarm, 42 4,6 kg 15 kg x x<br />

Frontschiene, Slide,<br />

200/200<br />

G25749 Doppelarm, 42 4,7 kg 15 kg x x<br />

Frontschiene, Slide,<br />

300/200<br />

G25750 Doppelarm, 42 4,9 kg 15 kg x x<br />

Frontschiene, Slide,<br />

300/300<br />

G25751 Doppelarm, 42 4,9 kg 15 kg x x<br />

Frontschiene, Slide,<br />

400/200<br />

G25752 Doppelarm, 42 5 kg 15 kg x x<br />

Frontschiene, Slide,<br />

400/300<br />

G25753 Doppelarm, 42 5,1 kg 15 kg x x<br />

Frontschiene, Slide,<br />

400/400<br />

G25754 Liftarm, Frontschiene, 42 6 kg 5 – 15 kg x x<br />

Slide, 520<br />

G25755 Liftarm mit 42 7,8 kg 5 – 15 kg x x<br />

Verlängerung,<br />

Frontschiene, Slide, 520<br />

G25756 Liftarm mit Tastatur, 42 8 kg 5 – 15 kg x x<br />

Frontschiene, Slide, 520<br />

G25757 Liftarm mit Verl. & 42 9,8 kg 5 – 15 kg x x<br />

Tastatur, Frontschiene,<br />

Slide, 520

80 | ARBEITSPLATZKOMPONENTEN | ÜBERSICHT<br />

ÜBERSICHT DER ARBEITSPLATZKOMPONENTEN<br />

VERSORGUNGSEINHEITEN<br />

Bestell-Nr. Beschreibung Seite Gewicht Max. Zuladung Agila, Movita, Ponta Forta Ponta GeminaDUO,<br />

Classic Agila Tube<br />

Gestell Stange Säule<br />

G25758 Haltearm, Frontschiene, 40 2,5 kg 15 kg x x<br />

VESA, 200<br />

G25759 Schwenkarm, 40 3,6 kg 15 kg x x<br />

Frontschiene, VESA, 200<br />

G25760 Schwenkarm, 40 3,7 kg 15 kg x x<br />

Frontschiene, VESA, 300<br />

G25761 Schwenkarm, 40 3,9 kg 15 kg x x<br />

Frontschiene, VESA, 400<br />

G25762 Doppelarm, 40 4,6 kg 15 kg x x<br />

Frontschiene,<br />

VESA, 200/200<br />

G25763 Doppelarm, 40 4,7 kg 15 kg x x<br />

Frontschiene,<br />

VESA, 300/200<br />

G25764 Doppelarm, 40 4,9 kg 15 kg x x<br />

Frontschiene,<br />

VESA, 300/300<br />

G25765 Doppelarm, 40 4,9 kg 15 kg x x<br />

Frontschiene,<br />

VESA, 400/200<br />

G25766 Doppelarm, 40 5 kg 15 kg x x<br />

Frontschiene,<br />

VESA, 400/300<br />

G25767 Doppelarm, 40 5,1 kg 15 kg x x<br />

Frontschiene,<br />

VESA, 400/400<br />

G25768 Liftarm, 40 6 kg 5 – 15 kg x x<br />

Frontschiene, VESA, 520<br />

G25769 Liftarm mit 40 7,8 kg 5 – 15 kg x x<br />

Verlängerung<br />

Frontschiene,<br />

VESA, 520/300<br />

G25770 Liftarm mit Tastatur, 40 8 kg 5 – 15 kg x x<br />

Frontschiene,<br />

VESA, 520<br />

G25771 Liftarm mit Verl. & 40 9,8 kg 5 – 15 kg x x<br />

Tastatur, Frontschiene,<br />

VESA, 520<br />

G25772 Haltearm, 41 2,5 kg 15 kg Für GCX-Wandschiene<br />

Vertikalschiene,<br />

VESA, 200<br />

G25773 Schwenkarm, 41 3,5 kg 15 kg Für GCX-Wandschiene<br />

Vertikalschiene,<br />

VESA, 200<br />

G25774 Schwenkarm, 41 3,6 kg 15 kg Für GCX-Wandschiene<br />

Vertikalschiene,<br />

VESA, 300<br />

G25775 Schwenkarm, 41 3,9 kg 15 kg Für GCX-Wandschiene<br />

Vertikalschiene,<br />

VESA, 400<br />

G25776 Doppelarm, 41 4,8 kg 15 kg Für GCX-Wandschiene<br />

Vertikalschiene,<br />

VESA, 300/300

ARBEITSPLATZKOMPONENTEN | 81<br />

ÜBERSICHT DER ARBEITSPLATZKOMPONENTEN<br />

VERSORGUNGSEINHEITEN<br />

Bestell-Nr. Beschreibung Seite Gewicht Max. Zuladung Agila, Movita, Ponta Forta Ponta GeminaDUO,<br />

Classic Agila Tube<br />

Gestell Stange Säule<br />

G25777 Liftarm, 41 5,9 kg 5 – 15 kg Für GCX-Wandschiene<br />

Vertikalschiene,<br />

VESA, 520<br />

G25778 Liftarm mit 41 7,9 kg 5 – 15 kg Für GCX-Wandschiene<br />

Verlängerung,<br />

Vertikalschiene,<br />

VESA, 520<br />

G25779 Schwenkarm, 43 3,5 kg 15 kg Für GCX-Wandschiene<br />

Vertikalschiene,<br />

VESA, 200<br />

G25780 Schwenkarm, 43 3,6 kg 15 kg Für GCX-Wandschiene<br />

Vertikalschiene,<br />

VESA, 300<br />

G25781 Schwenkarm, 43 3,8 kg 15 kg Für GCX-Wandschiene<br />

Vertikalschiene,<br />

VESA, 400<br />

G25782 Doppelarm, 43 4,8 kg 15 kg Für GCX-Wandschiene<br />

Vertikalschiene,<br />

VESA, 300/300<br />

G25783 Liftarm, Vertikalschiene, 43 5,9 kg 5 – 15 kg Für GCX-Wandschiene<br />

VESA, 520<br />

G25784 Liftarm mit Tastatur, 43 7,9 kg 5 – 15 kg Für GCX-Wandschiene<br />

Vertikalschiene,<br />

VESA, 520<br />

G25785 Infusionsarm, 44 6,3 kg 25 kg Für GCX-Wandschiene<br />

Vertikalschiene,<br />

400/400<br />

G25786 Schwenkarm, 41 3,4 kg 15 kg Nur <strong>für</strong> Agila EasyLift und Kopf<br />

Agila EasyLift<br />

VESA, 300<br />

G25787 Doppelarm, 41 4,6 kg 15 kg Nur <strong>für</strong> Agila EasyLift und Kopf<br />

Agila EasyLift<br />

VESA, 300/300<br />

G25788 Schwenkarm, 41 3,7 kg 15 kg Für Standardschiene<br />

Horizontalschiene,<br />

VESA, 200<br />

G25789 Schwenkarm, 41 4,2 kg 15 kg Für Standardschiene<br />

Horizontalschiene,<br />

VESA, 400<br />

G25790 Doppelarm, 41 5,1 kg 15 kg Für Standardschiene<br />

Horizontalschiene,<br />

VESA, 300/30<br />

G25791 Schwenkarm, 43 3,9 kg 15 kg Für Standardschiene<br />

Horizontalschiene, 200<br />

G25792 Schwenkarm, 43 4,2 kg 15 kg Für Standardschiene<br />

Horizontalschiene, 400<br />

G25793 Doppelarm, 43 5,2 kg 15 kg Für Standardschiene<br />

Horizontalschiene,<br />

300/300<br />

G25794 Doppelarm, 41 4,8 kg 15 kg Für Westbrookschiene<br />

Westbrookschiene,<br />

VESA, 300/300

82 | ARBEITSPLATZKOMPONENTEN | ÜBERSICHT<br />

ÜBERSICHT DER ARBEITSPLATZKOMPONENTEN<br />

VERSORGUNGSEINHEITEN<br />

Bestell-Nr. Beschreibung Seite Gewicht Max. Zuladung Agila, Movita, Ponta Forta Ponta GeminaDUO,<br />

Classic Agila Tube<br />

Gestell Stange Säule<br />

G25795 Liftarm, 41 2,5 kg 5 – 15 kg Für Westbrookschiene<br />

Westbrookschiene,<br />

VESA, 200<br />

G25796 Liftarm mit Tastatur, 41 7,9 kg 15 kg Für Westbrookschiene<br />

Westbrookschiene,<br />

VESA, 52<br />

G25797 Schwenkarm, 43 3,5 kg 15 kg Für Westbrookschiene<br />

Westbrookschiene, 200<br />

G25798 Schwenkarm, 43 3,6 kg 15 kg Für Westbrookschiene<br />

Westbrookschiene, 300<br />

G25799 Schwenkarm, 43 3,8 kg 15 kg Für Westbrookschiene<br />

Westbrookschiene, 400<br />

G36870 Liftarm mit kurzem Griff, 42 5,8 kg 5 – 15 kg x x x x<br />

38-mm-Rohr, Slide,<br />

520 mm<br />

G36871 Liftarm mit kurzem Griff 42 7,7 kg 5 – 15 kg x x x x<br />

und Verlängerung,<br />

38-mm-Rohr, Slide,<br />

520/300 mm<br />

G36872 Liftarm mit kurzem Griff, 42 5,8 kg 5 – 15 kg x x<br />

Frontschiene, Slide,<br />

520 mm<br />

G36873 Liftarm mit kurzem Griff 42 7,6 kg 5 – 15 kg x x<br />

und Verlängerung,<br />

Frontschiene, Slide,<br />

520/300 mm<br />

G36874 Liftarm mit kurzem Griff, 43 5,7 kg 5 – 15 kg Für GCX-Wandschiene<br />

Vertikale Schiene (GCX),<br />

Slide, 520 mm<br />

G36875 Liftarm mit kurzem Griff 43 7,5 kg 5 – 15 kg Für GCX-Wandschiene<br />

und Verlängerung,<br />

Vertikale Schiene (GCX),<br />

Slide, 520/300 mm<br />

G90150 Schwenkschrank 55 3 kg 5 kg x x x x<br />

G90158 Schwenkschrank,<br />

doppelt 55 4 kg 10 kg x x x x<br />

G91300 Zeustraverse, 64 23,3 kg 250 kg Nur an Anästhesiegeräten<br />

vollständig<br />

G91360 MediaDocking, DVE 62 7,5 kg 250 kg Montage nur an Movita Saäule 1000, 1250, 1500 (mit Lift)<br />

G91365 MediaDocking 62 6 kg 250 kg Montage nur an Anästhesiegeräten<br />

G92439 Universalgriff <strong>für</strong> 58 1 kg 30 kg x<br />

38-mm-Rohr<br />

G93340 Kabelbox 60 0,9 kg 5 kg Zubehör <strong>für</strong> Konsolensystem<br />

110 × 140 × 215<br />

G93341 Kabelbox 60 0,6 kg 5 kg Zubehör <strong>für</strong> Konsolensystem<br />

110 × 140 × 109<br />

G93534 Kabelbox 60 1,4 kg 5 kg Zubehör <strong>für</strong> Konsolensystem<br />

110 × 140 × 315<br />

G93535 Kabelbox 60 0,8 kg 5 kg Zubehör <strong>für</strong> Konsolensystem<br />

170 × 140 × 109<br />

G93536 Kabelbox 60 1,1 kg 5 kg Zubehör <strong>für</strong> Konsolensystem<br />

170 × 140 × 21<br />

G93537 Kabelbox 60 1,6 kg 5 kg Zubehör <strong>für</strong> Konsolensystem<br />

170 × 140 × 315

ARBEITSPLATZKOMPONENTEN | 83<br />

ÜBERSICHT DER ARBEITSPLATZKOMPONENTEN<br />

VERSORGUNGSEINHEITEN<br />

Bestell-Nr. Beschreibung Seite Gewicht Max. Zuladung Agila, Movita, Ponta Forta Ponta GeminaDUO,<br />

Classic Agila Tube<br />

Gestell Stange Säule<br />

G93548 Antirutsch-Matte 48 – – Zubehör <strong>für</strong> Konsolensystem<br />

600 × 450 mm<br />

G93595 Normschiene, 57 0,5 kg 5 kg x<br />

seitlich 180 mm<br />

G93597 Normschiene, 57 0,5 kg 5 kg x<br />

hinten, 280 mm<br />

G93640 Infusionsbedieneinheit, 61 3 kg – x<br />

lang<br />

G93850 Kabelfernbedienung 61 0,3 kg – x x<br />

G93861 Transportinfusion 54 0,3 kg 15 kg Zubehör <strong>für</strong> Haltearmsystem<br />

Adapter ZVD<br />

G93862 Transportinfusion Halter 54 0,8 kg 15 kg Zubehör <strong>für</strong> Haltearmsystem<br />

G96811 Adapter VESA 75-100 45 0,1 kg 15 kg Zubehör <strong>für</strong> Haltearmsystem <strong>für</strong> alle VESA-Varianten<br />

G97070 ZVD-Stange 53 2,5 kg Abh. von Verbindung x x x x x x<br />

4-fach abgewinkelt<br />

G97904 Nachrüstset 45 – – x x<br />

Agila Head/<br />

Agila EasyLift<br />

G98080 Kabelmanagement 60 8 kg – Nur <strong>für</strong> Movita Säule<br />

Schacht Movita, 500<br />

G98081 Kabelmanagement 60 1,1 kg – Nur <strong>für</strong> Movita Säule<br />

Schacht Movita, 750<br />

G98082 Kabelmanagement 60 1,5 kg – Nur <strong>für</strong> Movita Säule<br />

Schacht Movita, 1000<br />

G98083 Kabelmanagement 60 1,9 kg – Nur <strong>für</strong> Movita Säule<br />

Schacht Movita, 1250<br />

G98084 Kabelmanagement 60 2,3 kg – Nur <strong>für</strong> Movita Säule<br />

Schacht Movita, 1500<br />

G98530 Kompaktschiene, 59 0,7 kg 30 kg x x x x<br />

schmal<br />

G98838 Zubehörstange 45 0,4 kg 3 kg Zubehör <strong>für</strong> Haltearmsystem<br />

G99912 Arretierungsbolzen 48 Zubehör <strong>für</strong> Konsolensystem

84 | ARBEITSPLATZKOMPONENTEN | ÜBERSICHT<br />

ÜBERSICHT DER ARBEITSPLATZKOMPONENTEN<br />

VERSORGUNGSEINHEITEN<br />

Bestell-Nr. Beschreibung Seite Gewicht Max. Zuladung Agila, Movita, Ponta Forta Ponta GeminaDUO,<br />

Classic Agila Tube<br />

Gestell Stange Säule<br />

M25121 Korb 600, 68 0,8 kg – x x x x x x<br />

15 × 48 × 10 cm<br />

M26145 Korb 300, 68 0,6 kg – x x x x x x<br />

15 × 28 × 10 cm<br />

M26146 Korb 150, 68 0,5 kg – x x x x x x<br />

15 × 20 × 10 cm<br />

M26374 Halter <strong>für</strong> 2 Vapore 63 0,6 kg 25 kg x x<br />

MP00587 Drehknopf, komplett 65<br />

MP00589 Bedienfeld 65<br />

MP00601 Medizinische 65 1,5 kg – x x x x x x<br />

Untersuchungsleuchte<br />

VarioLux EU<br />

MP00602 Medizinische 65 1,5 kg – x x x x x x<br />

Untersuchungsleuchte<br />

VarioLux US<br />

MP00603 Medizinische 65 1,5 kg – x x x x x x<br />

Untersuchungsleuchte<br />

VarioLux GB<br />

MP00604 Medizinische 65 1,5 kg – x x x x x x<br />

Untersuchungsleuchte<br />

VarioLux CHN<br />

MP00605 Medizinische 65 1,5 kg – x x x x x x<br />

Untersuchungsleuchte<br />

VarioLux BR<br />

MP00606 Medizinische 65 1,5 kg – x x x x x x<br />

Untersuchungsleuchte<br />

VarioLux AUS<br />

MP00607 Medizinische 65 1,5 kg – x x x x x x<br />

Untersuchungsleuchte<br />

VarioLux ZA<br />

MP00608 Medizinische 65 1,5 kg – x x x x x x<br />

Untersuchungsleuchte<br />

VarioLux JPN<br />

MP00615 Schienenklaue 65<br />

<strong>für</strong> Leuchte

NOTIZEN<br />

ARBEITSPLATZKOMPONENTEN | 85

UNTERNEHMENSZENTRALE<br />

Drägerwerk AG & Co. KGaA<br />

Moislinger Allee 53–55<br />

23558 Lübeck, Deutschland<br />

www.draeger.com<br />

Hersteller:<br />

Dräger Medical GmbH<br />

Moislinger Allee 53–55<br />

23558 Lübeck, Deutschland<br />

Ab August 2015:<br />

Dräger Medical GmbH ändert sich<br />

in Drägerwerk AG & Co. KGaA.<br />

DEUTSCHLAND<br />

Dräger Medical ANSY GmbH<br />

Moislinger Allee 53–55<br />

23558 Lübeck<br />

Tel 0800 882 882 0<br />

Fax 0451 882 720 02<br />

dsc@draeger.com<br />

ÖSTERREICH<br />

Dräger Austria GmbH<br />

Perfektastraße 67<br />

1230 Wien<br />

Tel +43 1 609 04 0<br />

Fax +43 1 699 45 97<br />

office.austria@draeger.com<br />

SCHWEIZ<br />

Dräger Schweiz AG<br />

Waldeggstrasse 30<br />

3097 Liebefeld<br />

Tel +41 58 748 74 74<br />

Fax +41 58 748 74 01<br />

info.ch@draeger.com<br />

90 67 376 | 1502-3 | Communications & Sales Marketing | AW | LE | Printed in Germany | Chlorfrei – umweltfreundlich | Änderungen vorbehalten | © 2015 Drägerwerk AG & Co. KGaA

logo

Produkte

Ressourcen

Unternehmen

AGB
Datenschutzerklärung
Cookie-Richtlinien
Cookie-Einstellungen
Impressum
Change language
Made with love in Switzerland
© 2024 Yumpu.com all rights reserved

Hurra! Ihre Datei wurde hochgeladen und ist bereit für die Veröffentlichung.

Erfolgreich gespeichert!

Leider ist etwas schief gelaufen!
