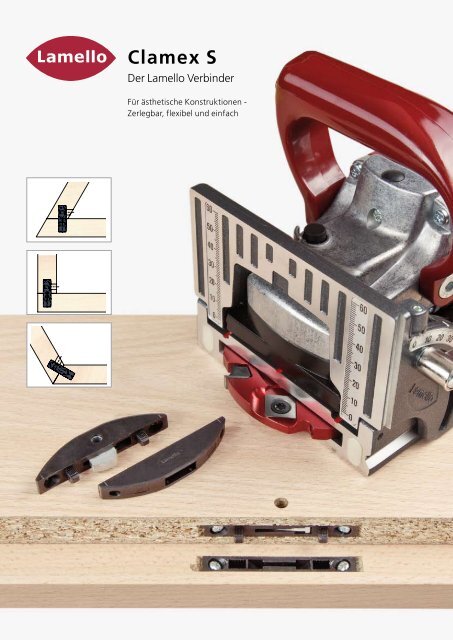

<strong>Clamex</strong> S<br />
Der <strong>Lamello</strong> Verbinder<br />
Für ästhetische Konstruktionen -<br />
Zerlegbar, flexibel und einfach
<strong>Clamex</strong> - Der <strong>Lamello</strong> Verbinder<br />
Anwendungen von <strong>Clamex</strong><br />
■ Zerlegbare Möbelverbindungen<br />
■ Flächen-, Eck- und Mittelwandverbindungen<br />
■ Plattengehrungen in allen Winkeln<br />
<strong>Clamex</strong> - alle Vorteile auf einen Blick<br />
Lösbare Verbindungen<br />
Ausrichten und Verbinden,<br />
2 Funktionen in einem Verbinder<br />
Maximale Ästhetik durch minimale<br />
Öffnung zum Schließen und Öffnen<br />
der Verbindungen<br />
<strong>Clamex</strong><br />
<strong>Clamex</strong> S-18<br />
mit Metallriegel<br />
Material: Glasfaserverstärkter Kunststoff<br />
Maße: 66 x 29 x 8 mm<br />
Einbautoleranz: seitlich +/- 1.0 mm (max. +/- 1.25 mm)<br />
<strong>Clamex</strong> S-18 im Blister:<br />
18 Paar <strong>Clamex</strong> S,<br />
1 Anreisschablone,<br />
1 Torxschlüssel,<br />
75 Schrauben RK 3 x 15 mm<br />
<strong>Clamex</strong> S-18 im Karton:<br />
á 80 Paar<br />
á 300 Paar<br />
á 1'000 Paar<br />
Hersteller:<br />
<strong>Lamello</strong> AG<br />
Verbindungstechnik<br />
Hauptstrasse 149<br />
CH-4416 Bubendorf<br />
Tel. +41 (0)61 935 36 36<br />
Fax +41 (0)61 935 36 06<br />
info@lamello.com<br />
www.lamello.com<br />
■ Zargenkonstruktionen<br />
■ Raumtrennungen<br />
■ Anschlüsse an bereits montierte Objekte<br />
und Wände<br />
Verdrehsicher durch Führungsstifte<br />
Vielfältige Gehrungsverbindungen<br />
möglich<br />
Stapelbar, da keine vorstehenden<br />
Teile auf der Fläche<br />
Art. Nr.<br />
145231<br />
145236<br />
145241<br />
145251<br />
Vertrieb Deutschland:<br />
<strong>Lamello</strong> GmbH<br />
Verbindungstechnik<br />
Oberbaselweg 6<br />
D-79576 Weil am Rhein<br />
Tel. +49 (0)1803 77 65 00<br />
Fax +49 (0)1803 77 65 07<br />
info.de@lamello.com<br />
Und so funktioniert's:<br />
1.<br />
2.<br />
3.<br />
4.<br />
Geringe Investitionskosten<br />
Vertrieb Oesterreich:<br />
<strong>Lamello</strong> Verbindungstechnik<br />
GesmbH<br />
Industriepark Runa<br />
A-6800 Feldkirch<br />
Tel. +43 (0)55 22/77 6 50-0<br />
Fax +43 (0)55 22/77 6 50-7<br />
verkauf@lamello.at<br />
Werkstücke<br />
nuten,<br />
Nutbreite 8 mm<br />
(1x 8 mm* oder<br />
2x 4 mm)<br />
Öffnung<br />
bohren<br />
Ø 6 mm<br />
(mit Bohrlehre)<br />
<strong>Clamex</strong> einschrauben<br />
Anziehen,<br />
fertig!<br />
Einfaches Einbauen mit jeder<br />
<strong>Lamello</strong> Nutfräsmaschine<br />
Einsetzbar in Massivholz und allen<br />
Holzwerkstoffen<br />
Zubehör:<br />
HW-Wendeschneidenfräser für 8 mm Nut*<br />
Ø 100 x 22 x 8 mm<br />
Bohrlehre für 35° - 90° inkl. Spiralbohrer<br />
Spiralbohrer Ø 6 mm mit Zentrierspitze<br />
<strong>Clamex</strong> Einbau Set<br />
Bohrlehre für 35° - 90° inkl. Spiralbohrer und<br />
HW-Wendeschneidenfräser<br />
Abdeckkappen in 5 Farben erhältlich<br />
Weiss (0), Schwarz (1), Kiefer (2), Buche (3), Braun (4)<br />
Art. Nr.<br />
132108<br />
125240<br />
131506<br />
125250<br />
33528X<br />
<strong>Clamex</strong> S 04/10-DE Art.-Nr. 9811415DE
