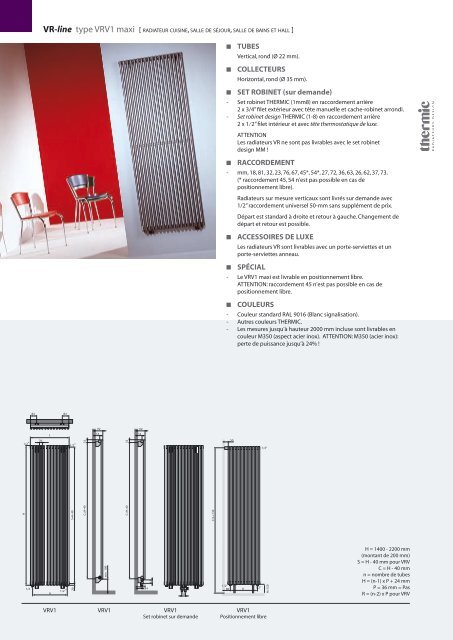

VR-line type VRV1 maxi [ radiateur cuisine, salle de séjour, salle de bains et hall ]<br />
<strong>TUBES</strong><br />
Vertical, rond (Ø 22 mm).<br />
<strong>COLLECTEURS</strong><br />
Horizontal, rond (Ø 35 mm).<br />
<strong>SET</strong> <strong>ROBINET</strong> (<strong>sur</strong> <strong>demande</strong>)<br />
- Set robinet THERMIC (1mm8) en raccordement arrière<br />
2 x 3/4” filet extérieur avec tête manuelle et cache-robinet arrondi.<br />
- Set robinet design THERMIC (1-8) en raccordement arrière<br />
2 x 1⁄2” filet intérieur et avec tête thermostatique de luxe.<br />
ATTENTION<br />
Les radiateurs VR ne sont pas livrables avec le set robinet<br />
design MM !<br />
Raccordement<br />
- mm, 18, 81, 32, 23, 76, 67, 45*, 54*, 27, 72, 36, 63, 26, 62, 37, 73.<br />
(* raccordement 45, 54 n’est pas possible en cas de<br />
positionnement libre).<br />
Radiateurs <strong>sur</strong> me<strong>sur</strong>e verticaux sont livrés <strong>sur</strong> <strong>demande</strong> avec<br />
1/2” raccordement universel 50-mm sans supplément de prix.<br />
Départ est standard à droite et retour à gauche. Changement de<br />
départ et retour est possible.<br />
Accessoires de luxe<br />
Les radiateurs VR sont livrables avec un porte-serviettes et un<br />
porte-serviettes anneau.<br />
Spécial<br />
- Le VRV1 maxi est livrable en positionnement libre.<br />
ATTENTION: raccordement 45 n’est pas possible en cas de<br />
positionnement libre.<br />
Couleurs<br />
- Couleur standard RAL 9016 (Blanc signalisation).<br />
- Autres couleurs THERMIC.<br />
- Les me<strong>sur</strong>es jusqu’à hauteur 2000 mm incluse sont livrables en<br />
couleur M350 (aspect acier inox). ATTENTION: M350 (acier inox):<br />
perte de puissance jusqu’à 24% !<br />
84 84<br />
92<br />
92<br />
L<br />
54<br />
54<br />
36<br />
1/2”<br />
1/2”<br />
35<br />
35<br />
50<br />
1/2"<br />
H<br />
S=H-40<br />
C=H-40<br />
C=H-40<br />
C=L+130<br />
1/2 ”<br />
R<br />
1/2 ”<br />
20<br />
min. 100<br />
31<br />
54<br />
63<br />
50<br />
1/2"<br />
80<br />
R<br />
1/2"<br />
H=150<br />
H = 1400 - 2200 mm<br />
(montant de 200 mm)<br />
S = H - 40 mm pour VRV<br />
C = H - 40 mm<br />
n = nombre de tubes<br />
H = (n-1) x P + 24 mm<br />
P = 36 mm = Pas<br />
R = (n-2) x P pour VRV<br />
VRV1 VRV1 VRV1<br />
Set robinet <strong>sur</strong> <strong>demande</strong><br />
VRV1<br />
Positionnement libre
VR-line type VRV1 vertical maxi<br />
No. d’art.: 29500 Raccordement Tubes 0000 Hauteur Couleur<br />
VRV1 maxi<br />
No. d’article: VRV1 maxi: 29500<br />
n L(mm) H(mm) 1400 1600 1800 2000 2200<br />
12 420 75/65/20°C 753 850 947 1043 1139<br />
90/70/20°C 948 1071 1193 1307 1427<br />
14 492 75/65/20°C 878 992 1105 1217 1328<br />
90/70/20°C 1107 1250 1392 1525 1665<br />
16 564 75/65/20°C 1004 1134 1263 1391 1518<br />
90/70/20°C 1265 1429 1591 1743 1902<br />
18 636 75/65/20°C 1129 1276 1421 1565 1708<br />
90/70/20°C 1423 1607 1790 1961 2140<br />
Watt/élément 75/65/20°C 62,74 70,87 78,93 86,93 94,88<br />
Watt/élément 90/70/20°C 78,98 89,26 99,46 108,99 118,85<br />
Poids, kg/élément 1,02 1,14 1,26 1,39 1,53<br />
Contenance, l/élément 0,47 0,53 0,60 0,66 0,72<br />
Facteur n 1,31 1,31 1,31 1,28 1,28<br />
conforme EN 442-1: radiateurs et convecteurs<br />
Sur <strong>demande</strong><br />
4 5<br />
3<br />
2<br />
6<br />
7<br />
1 mm 8<br />
Set robinet mm* Raccordement VRV1<br />
* ATTENTION: Tête thermostatique non fournis<br />
par THERMIC.
VR-line type VRV2 maxi [ radiateur cuisine, salle de séjour, salle de bains et hall ]<br />
<strong>TUBES</strong><br />
Vertical, rond (Ø 22 mm).<br />
<strong>COLLECTEURS</strong><br />
Horizontal, rond (Ø 35 mm).<br />
<strong>SET</strong> <strong>ROBINET</strong> (<strong>sur</strong> <strong>demande</strong>)<br />
- Set robinet THERMIC (1mm8) en raccordement arrière<br />
2 x 3/4” filet extérieur avec tête manuelle et cache-robinet arrondi.<br />
- Set robinet design THERMIC (1-8) en raccordement arrière<br />
2 x 1⁄2” filet intérieur et avec tête thermostatique de luxe.<br />
ATTENTION<br />
Les radiateurs VR ne sont pas livrables avec le set robinet<br />
design MM !<br />
Raccordement<br />
- mm, 18, 81, 32, 23, 76, 67, 45*, 54*, 27, 72, 36, 63, 26, 62, 37, 73.<br />
(* raccordement 45 n’est pas possible en cas de<br />
positionnement libre).<br />
Radiateurs <strong>sur</strong> me<strong>sur</strong>e verticaux sont livrés <strong>sur</strong> <strong>demande</strong> avec<br />
1/2” raccordement universel 50-mm sans supplément de prix.<br />
Départ est standard à droite et retour à gauche. Changement de<br />
départ et retour est possible.<br />
Accessoires de luxe<br />
Les radiateurs VR sont livrables avec un porte-serviettes, un<br />
porte-serviettes anneau et un bouton avec encoche large.<br />
Spécial<br />
- Le VRV2 est composé d’une double série de tubes de précision.<br />
- Le VRV2 maxi est livrable en positionnement libre.<br />
ATTENTION: raccordement 45 n’est pas possible en cas de<br />
positionnement libre.<br />
Couleurs<br />
- Couleur standard RAL 9016 (Blanc signalisation).<br />
- Autres couleurs THERMIC.<br />
- Les me<strong>sur</strong>es jusqu’à hauteur 2000 mm incluse sont livrables en<br />
couleur M350 (aspect acier inox). ATTENTION: M350 (acier inox):<br />
perte de puissance jusqu’à 24% !<br />
84 84<br />
L<br />
36<br />
1/2”<br />
1/2”<br />
35<br />
92<br />
54<br />
35<br />
92<br />
54<br />
50<br />
1/2"<br />
H<br />
S=H-40<br />
C=H-40<br />
C=H-40<br />
C=L+130<br />
1/2 ”<br />
R<br />
1/2 ”<br />
20<br />
min. 100<br />
31<br />
54<br />
63<br />
50<br />
1/2"<br />
80<br />
R<br />
1/2"<br />
H=150<br />
H = 1400 - 2200 mm<br />
(montant de 200 mm)<br />
S = H - 40 mm pour VRV<br />
C = H - 40 mm<br />
n = nombre de tubes<br />
H = (n-1) x P + 24 mm<br />
P = 36 mm = Pas<br />
R = (n-2) x P pour VRV<br />
VRV2<br />
VRV2<br />
VRV2<br />
Set robinet <strong>sur</strong> <strong>demande</strong><br />
VRV2<br />
Positionnement libre
VR-line type VRV2 vertical maxi<br />
No. d’art.: 29600 Raccordement Tubes 0000 Hauteur Couleur<br />
VRV2 maxi<br />
No. d’article: VRV2 maxi: 29600<br />
n L(mm) H(mm) 1400 1600 1800 2000 2200<br />
12 420 75/65/20°C 1159 1299 1435 1568 1697<br />
90/70/20°C 1460 1640 1815 1975 2138<br />
14 492 75/65/20°C 1352 1516 1675 1829 1980<br />
90/70/20°C 1704 1913 2117 2304 2494<br />
16 564 75/65/20°C 1546 1732 1914 2091 2263<br />
90/70/20°C 1947 2186 2419 2634 2851<br />
18 636 75/65/20°C 1739 1949 2153 2352 2546<br />
90/70/20°C 2191 2459 2722 2963 3207<br />
Watt/élément 75/65/20°C 96,60 108,26 119,61 130,66 141,43<br />
Watt/élément 90/70/20°C 121,78 136,66 151,18 164,55 178,13<br />
Poids, kg/élément 1,91 2,15 2,40 2,67 2,95<br />
Contenance, l/élément 0,89 1,01 1,13 1,23 1,33<br />
Facteur n 1,31 1,32 1,33 1,31 1,31<br />
conforme EN 442-1: radiateurs et convecteurs<br />
Sur <strong>demande</strong><br />
4 5<br />
3<br />
2<br />
6<br />
7<br />
1 mm 8<br />
Set robinet mm* Raccordement VRV2<br />
* ATTENTION: Tête thermostatique non fournis<br />
par THERMIC.
VR-line type VRVS1 | VRVS2 maxi [ radiateur à miroir salle de bains et hall ]<br />
<strong>TUBES</strong><br />
Vertical, rond (Ø 22 mm).<br />
<strong>COLLECTEURS</strong><br />
Horizontal, rond (Ø 35 mm).<br />
<strong>SET</strong> <strong>ROBINET</strong> (<strong>sur</strong> <strong>demande</strong>)<br />
- Set robinet THERMIC (1mm8) en raccordement arrière<br />
2 x 3/4” filet extérieur avec tête manuelle et cache-robinet arrondi.<br />
- Set robinet design THERMIC (1-8) en raccordement arrière<br />
2 x 1⁄2” filet intérieur et avec tête thermostatique de luxe.<br />
ATTENTION<br />
Les radiateurs VR n’est pas livrable avec le set robinet design MM !<br />
Raccordement<br />
- mm, 18, 81, 32, 23, 76, 67, 45, 54, 27, 72, 36, 63, 26, 62, 37, 73.<br />
Radiateurs <strong>sur</strong> me<strong>sur</strong>e verticaux sont livrés <strong>sur</strong> <strong>demande</strong> avec<br />
1/2” raccordement universel 50-mm sans supplément de prix.<br />
Départ est standard à droite et retour à gauche. Changement de<br />
départ et retour est possible.<br />
Accessoires de luxe<br />
Les radiateurs VR sont livrables avec un porte-serviettes et un<br />
porte-serviettes anneau.<br />
Spécial<br />
- Le VRVS est pourvu d’un miroir intégré (largeur 160 mm).<br />
- Le VRVS2 est livrable avec une double série de tubes.<br />
Couleurs<br />
- Couleur standard RAL 9016 (Blanc signalisation).<br />
- Autres couleurs THERMIC.<br />
- Toutes les me<strong>sur</strong>es mentionnées dans le tarif sont livrables en<br />
couleur M350 (aspect acier inox). ATTENTION: M350 (acier inox):<br />
perte de puissance jusqu’à 24% !<br />
VRVS maxi L R<br />
10 tubes 500 440<br />
12 tubes 572 512<br />
14 tubes 644 584<br />
84 84<br />
1/2”<br />
L<br />
36<br />
1/2”<br />
35<br />
92<br />
54<br />
35<br />
92<br />
54<br />
92<br />
54<br />
min. 100<br />
min. 100<br />
63<br />
H<br />
S=H-40<br />
C=H-40<br />
C=H-40<br />
35<br />
C=H-40<br />
1/2”<br />
31<br />
160<br />
1/2”<br />
54<br />
181 50<br />
R<br />
20<br />
VRVS maxi VRVS1 maxi VRVS2 maxi<br />
VRVS<br />
Set robinet <strong>sur</strong> <strong>demande</strong>
VR-line type VRVS1 | VRVS2 maxi vertical<br />
87<br />
No. d’art. Raccordement Tubes Largeur Hauteur Couleur<br />
VRVS1 maxi<br />
No. d’art.<br />
blanc<br />
No. d’art.<br />
couleur<br />
Tubes<br />
Largeur<br />
L<br />
mm<br />
Hauteur<br />
H<br />
mm<br />
Puissance<br />
75/65/20°C<br />
Watt<br />
Puissance<br />
90/70/20°C<br />
Watt<br />
Facteur n<br />
Poids<br />
kg.<br />
Conten.<br />
29709 29700 10 500 1800 789 994 1,31 20,14 6,00<br />
29719 29710 12 572 1800 947 1193 1,31 22,66 7,20<br />
29728 29720 14 644 1800 1105 1392 1,31 25,18 8,40<br />
ATTENTION: M350 (acier inox): perte de puissance jusqu’à 24% !<br />
conforme EN 442-1: radiateurs et convecteurs<br />
l.<br />
VRVS2 maxi<br />
No. d’art.<br />
blanc<br />
No. d’art.<br />
couleur<br />
Tubes<br />
Largeur<br />
L<br />
mm<br />
Hauteur<br />
H<br />
mm<br />
Puissance<br />
75/65/20°C<br />
Watt<br />
Puissance<br />
90/70/20°C<br />
Watt<br />
Facteur n<br />
Poids<br />
kg.<br />
Conten.<br />
29809 29800 10 500 1800 1196 1512 1,33 31,54 11,30<br />
29819 29810 12 572 1800 1435 1814 1,33 36,34 13,56<br />
29828 29820 14 644 1800 1675 2118 1,33 41,14 15,82<br />
ATTENTION: M350 (acier inox): perte de puissance jusqu’à 24% !<br />
conforme EN 442-1: radiateurs et convecteurs<br />
l.<br />
Sur <strong>demande</strong><br />
4 5<br />
3<br />
2<br />
6<br />
7<br />
1 mm 8<br />
Set robinet mm* Raccordement<br />
* ATTENTION: Tête thermostatique non fournis<br />
par THERMIC.
