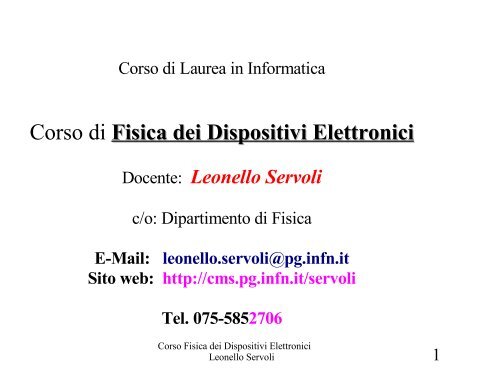

Corso di IntroduzioneLaurea in InformaticaCorso di <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Docente: Leonello Servolic/o: Dipartimento di <strong>Fisica</strong>E-Mail: leonello.servoli@pg.infn.itSito web: http://cms.pg.infn.it/servoliTel. 075-5852706Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli1
Libri e OrariLibro: Microelettronica; J. Millman, A.Grabel (Mc GrawHill)Consultazione:<strong>Dispositivi</strong> a Semiconduttore; S.M. SzeBiblioteca Scientifica HoepliElettronica Integrata Digitale; E. Taub, D. Schilling (GruppoEditoriale Jackson)Orari (Dip. <strong>Fisica</strong>):Martedì 9-11 Lab. DAQGiovedì 9-11 Lab. DAQCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli2
Informazioni varie sul corso• Il corso vale 6 crediti.• Durante il corso si svolgeranno esperienze dilaboratorio con relazioni finali (obbligatorie).• Gli esami consistono in un colloquio e in unadiscussione delle relazioni.• L’orario di ricevimento ufficiale è:Lunedì dalle 9 alle 10.Oppure su appuntamento.Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli4
Modello Atomo IdrogenoProtoneElettroneR = 0.529x10 -10 m= 0.0529 nm• Quantizzazione delle orbite solo alcune orbite sono permesse;• Principio di esclusione del Pauli: solo due elettroni per ogni orbita;• Energia di legame: energia da somministrare all’elettrone persepararlo dal nucleo;• Le orbite sono ordinabili, rispetto alla energia di legamedecrescente, secondo la seguente serie: (1s), (2s,2p),(3s,3p,3d), etc….(1 orbita di tipo s, 3 orbite di tipo p, 5 di tipo d, etc.)Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli5
Orbitali (1)In realtà piuttosto chedi orbite si parla diorbitali, intendendo contale termine ladistribuzione in 3dimensioni dellaprobabilità di trovarel’elettrone in quelparticolare punto.Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli6
Orbitali (2)spdCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli7
Orbitali (3)Un sistema atomico è tanto più stabile quanto più il livellopiù esterno degli elettroni è completo.Per i primi livelli:• Livello 1: 2 (1 orbitale s x 2 elettroni)• Livello 2: 8 (1 orbitale s + 3 p x 2 elettroni)• Livello 3: 8 (1 orbitale s + 3 p x 2 elettroni)• Livello 4: 18 (1 orbitale s + 3 p + 5 d x 2 elettroni)• Livello 5: 18 (1 orbitale s + 3 p + 5 d x 2 elettroni)• Livello 6: 32 (1 orbitale s + 3 p + 5 d + 7 f x 2 elettroni)Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli8
Tabella PeriodicaMonovalentiGas NobiliCarbonioSilicioGermanioTetravalentiCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli9
Configurazione elettronica CarbonioCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli10
Configurazione elettronica SilicioCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli11
Configurazione elettronica GermanioCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli12
Ibridazione degli orbitali s+p 2 sp+=Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli13
Ibridazione degli orbitali s+2p 3 sp 2Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli14
Ibridazione degli orbitali s+3p 4 sp 3Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli15
Legami tra atomi (1)Una molecola è la più piccola unità di un materialeche mantiene le proprie caratteristiche chimiche.Es. Acqua: H 2O, Ossigeno: O 2, Helio: He;Una molecola è formata da uno o più atomi,anche di diverse specie, tenuti assieme dailegami atomici.Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli16
Legami tra atomi (2)• Gli atomi si legano poiché tendono adassumere uno stato il più stabile possibile,dal punto di vista energetico; tale obiettivosi ottiene in genere “condividendo” glielettroni degli orbitali più esterni.Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli17
Legami tra atomi (3)Ci sono vari tipi di legami atomici:• Legame polare• Legame covalente• Legame metallicoCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli18
Legame PolareMancanza di un elettronenell’orbitale esternoPresenza di un elettroneNaClNa + Cl - Nel legame polare un elettrone vienecompletamente ceduto all’altroatomo e si formano due ioni che siattraggono perché aventi caricheopposte.Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli19
Legame Covalente (1)Elettroni in comuneO+OOONel legame covalente gli elettroni vengono messi in comune trai due atomi pariteticamente.Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli20
Legame Covalente (2)s+ss+pp+p : σp+p : πCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli21
Legame MetallicoNel legame metallico gli elettroni vengono messi in comune tratutti gli atomi pariteticamente.Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli22
Struttura della Materia (1)La materia si organizza in diversi modi:• forma gassosa: ogni molecola è essenzialmenteindipendente dalle altre(es. gas, vapori)• forma liquida: ogni molecola è legata debolmentealle altre (scarsa resistenza a forze esterne)• forma solida: ogni molecola è fortemente legataalle altre circostanti, definendo strutturepermanenti.Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli23
Struttura cristallina del diamante (ibrido sp 3 )Distanza interatomicao passo del reticoloCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli25
Legame tetraedricoCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli26
Bande di energiaAd ogni orbitale è associata una energia dilegame.Es. livello 1s atomo di idrogeno = -13,6 eV = -21,76x10 -19 JouleQuando ci sono molti atomi distanti i livelli di energia sono gli stessi;se gli atomi si avvicinano e quindi interagiscono, i livelli di energiatendono a differenziarsi di poco l’uno dall’altro.Per una struttura cristallina con N atomi, avremo N livelli inizialmentesovrapposti che si separano leggermente al diminuire della distanzaInteratomica. (N=10 23 )Corso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli27
N A= 10 23Bande di valenza (1)Livello ionizzazioneLivello valenzaCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli28
N A= 10 23Livello ionizzazioneLivello valenzaCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli29
N A= 10 23Banda ProibitaLivello ionizzazioneLivello valenzaCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello Servoli30
BANDA DICONDUZIONE VUOTABande di valenza (2)E g~ 9 eVBANDA DIVALENZAOCCUPATAE g~ 1 eVIsolanteSemiconduttoreCorso <strong>Fisica</strong> <strong>dei</strong> <strong>Dispositivi</strong> <strong>Elettronici</strong>Leonello ServoliConduttore31
