www.eaton.no<br />

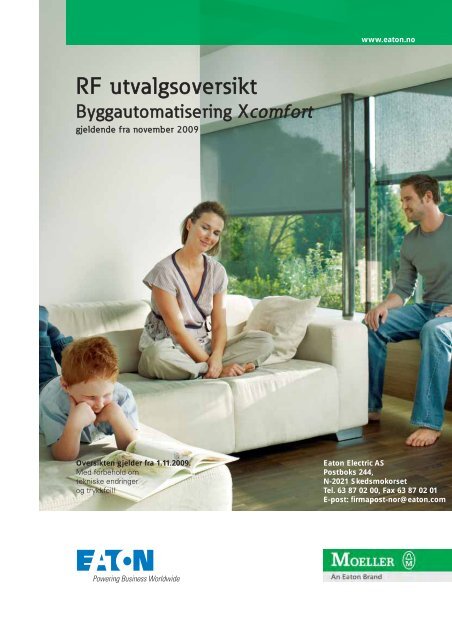

<strong>RF</strong> <strong>utvalgsoversikt</strong><br />
Byggautomatisering Xcomfort<br />
gjeldende fra november 2009<br />
Oversikten gjelder fra 1.11.2009.<br />
Med forbehold om<br />
tekniske endringer<br />
og trykkfeil!<br />
Eaton Electric AS<br />
Postboks 244,<br />
N-2021 Skedsmokorset<br />
Tel. 63 87 02 00, Fax 63 87 02 01<br />
E-post: firmapost-nor@eaton.com
<strong>Moeller</strong> <strong>RF</strong>-system<br />
<strong>RF</strong>-Bryteaktuator 1 kanal<br />
<strong>RF</strong>-mottager for sjalting av elektriske forbrukslaster<br />
(lys, varme, osv.)<br />
8A / 230 VAC<br />
CSAU-01/01 El-nr. 45 605 50<br />
<strong>RF</strong>-bryteaktuator 1 kanal, potensialfri<br />
<strong>RF</strong>-mottager for potensialfri sjalting av elektriske<br />
forbrukslaster (lys, varme, osv.)<br />
8A/230VAC<br />
8A/24VDC<br />
CSAU-01/02 El-nr. 45 605 63<br />
Trykknappfunksjon i Basic Mode<br />
CSAU-01/04 El-nr. 45 606 61<br />
<strong>RF</strong>-Bryteaktuator 1 kanal, allpolig<br />
<strong>RF</strong>-mottager for allpolig sjalting (1+N) av forbrukslaster<br />
(lys, oppvarming, osv.)<br />
6A/230VAC<br />
CSAU-01/03 El-nr. 45 605 64<br />
<strong>RF</strong>-persienneaktuator 1 kanal<br />
<strong>RF</strong>-mottager for styring av perisenner, markiser,<br />
rullegitter, etc.<br />
6A / 230 VAC<br />
CJAU-01/02 El-nr. 45 605 65<br />
<strong>RF</strong>-dimmeaktuator 1 kanal<br />
<strong>RF</strong>-mottager for sjalting og dimming av<br />
elektriske forbrukslaster<br />
230 VAC (fase avsnitt)<br />
CDAU-01/03 125W El-nr. 45 606 17<br />
CDAU-01/02 40-250W El-nr. 45 606 16<br />
Energimålesensor<br />
Måling av forbruksverdier for presentasjon på<br />
RM med energistyrefunksjon<br />
CEMU-01/02 El-nr. 45 606 54<br />
Pluggbar<br />
CEMP-01/11 El-nr. 45 606 57<br />
Router<br />
0,25VA/230VAC<br />
Kun funksjon som router<br />
CROU-00/01 El-Nr. 45 606 18<br />
<strong>RF</strong>-binærinngang 2 kanaler<br />
<strong>RF</strong>-sendere som omdanner tradisjonelle br ytersignaler<br />
fra alarm, dørkontakter etc. til <strong>RF</strong>-signal.<br />
2 x 230V / 230VAC<br />
CBEU-02/01 El-nr. 45 605 53<br />
2 x potensialfri / Batteriforsynt<br />
CBEU-02/02 El-nr. 45 605 54<br />
<strong>RF</strong>-analogaktuator 1 kanal<br />
<strong>RF</strong>-mottager for styring av analogt utstyr (shunt,<br />
varmeventil, forkoblingsutstyr, dimmer, osv.)<br />
8A/230VAC, 0-10VDC, maks. 20mA (Spennings -<br />
utgang) CAAE-01/01 El-nr. 45 605 68<br />
8A/230VAC, 1-10VDC, max. 20mA (Strømsenk)<br />
CAAE-01/02 El-nr. 45 605 69<br />
Analoginngang<br />
2 universalinnganger 0-10VDC, 4-20mA, 0-20mA eller<br />
Pt1000. Ved hjelp av sensorer sender analoginngangen<br />
måleverdier som kan vises og behandles i <strong>Moeller</strong><br />
Managere<br />
CAEE-02/01 El-nr. 45 606 22<br />
Pulstellerinngang 2 kanaler S0<br />
For innhenting av forbruksverdier for strøm, gass,<br />
vann etc. fra målere<br />
CIZE-02/01 El-nr. 45 606 43<br />
<strong>RF</strong>-romtermostat<br />
Regulerer og styrer oppvarming, kjøling og<br />
solavskjerming.<br />
Temp. m/senkebryter<br />
CRCA-00/04 El-nr. 45 606 41<br />
CRCA-00/06, vers. DimplexEl-nr. 45 606 58<br />
<strong>RF</strong>-romtermostat<br />
Regulerer og styrer oppvarming, kjøling og<br />
solavskjerming.<br />
Temp. m/senkebryter + luftfuktighetssensor<br />
CRCA-00/05 El-nr. 45 606 42<br />
CRCA-00/07, vers. DimplexEl-nr. 45 606 59<br />
<strong>RF</strong>-PIR-bevegelsesmelder<br />
Registrerer bevegelse og sjalter belysningen.<br />
Kun for innendørs bruk. Batteri std., evt. nettadapter.<br />
CBMA-02-01 Bev.melder El-nr. 45 606 11<br />
CMMZ-00/08 Nettadapter El-nr. 45 606 12<br />
CMMZ-00/09 Festebrakett El-nr. 45 606 13<br />
Dimmeaktuator<br />
40-500W (Fase-avsnitt) 230VAC<br />
Dimmer glødelamper og elektroniske<br />
LV-halogentrafoer (ikke induktive laster)<br />
CDAE-01/01 El-nr. 45 606 23<br />
250W/230VAC<br />
CDAE-01/02 El-nr. 45 606 68<br />
<strong>RF</strong>-pluggadapter, sjalter<br />
hhv. dimmer<br />
<strong>RF</strong>-mottager for sjalting av elektriske laster<br />
(stålampe, akvarium, osv.) 8A/230VAC<br />
CSAP-01/01 El-nr. 45 605 66<br />
40-250W / 230VAC (Faseavsnitt) dimbar<br />
Dimmer glødelamper og elektroniske<br />
LV-halogentrafoer (ikke induktive laster)<br />
CDAP-01/011 El-nr. 45 606 21<br />
<strong>RF</strong>-fjernkontroll<br />
For styring av lys, solavskjerming eller andre forbrukslaster<br />
CHSZ-02/02 2 kanaler El-nr. 45 606 24<br />
CHSZ-12/03 12 kanaler El-nr. 45 606 25<br />
CHSZ-12/04* 12 kanaler El-nr. 45 606 45<br />
*Med display + 3 koblingsur<br />
Veggfeste:<br />
CMMZ-00/11 El-nr. 45 606 38<br />
<strong>RF</strong>-temperaturinngang 2-kanaler<br />
Måler temperatur for varmestyring i <strong>RF</strong>-Homeeller<br />
Room Manager.<br />
2 innganger -50 til 180 0 C<br />
<strong>RF</strong>-Temperaturinngang 2-kanaler<br />
CTEU-02/01 El-nr. 45 605 55<br />
Temperatursensor<br />
CSEZ-01/01 El-nr. 45 605 60<br />
CSEZ-01/05 El-nr. 45 605 74<br />
Luftfuktighetssensor for utendørs måling<br />
(+ temperaturføler)<br />
0-10VDC, Pt1000, måler relativ luftfuktighet<br />
10-90%rH og gir dette ut som analogverdi<br />
mellom 0-10VDC<br />
CSEZ-01/17 El-nr. 45 606 34<br />
2
<strong>Moeller</strong> <strong>RF</strong>-system<br />
Innendørskapsling<br />
84,5x84,5x25mm<br />
CSEZ-01/24 El-nr. 45 606 44<br />
Utendørskapsling<br />
50x65x37,5mm<br />
EB-Z/SE/01/03 El-nr. 45 601 62<br />
Røranleggfeste<br />
12x39x10,6mm<br />
EB-Z/SE/01/04 El-nr. 45 601 61<br />
Lysnivåsensor innendørs<br />
0-10VDC, 3-60000Lux, ut: 0-10VDC, 24 VDC<br />
CSEZ-01/14 El-nr. 45 606 31<br />
Lysnivåsensor utendørs<br />
0-10VDC, 3-60000Lux, ut: 0-10VDC, 24 VDC<br />
CSEZ-01/15 El-nr. 45 606 32<br />
Ekstern spenningsforsyning<br />
Pluggadapter<br />
inn: 90-264VAC, ut: 6W/24VCS, 48-64Hz<br />
CMMZ-00/12 El-nr. 45 606 27<br />
Luftkvalitetssensor innendørs<br />
0-10VDC, måler aktuell luftkvalitet og gir denne<br />
ut som en analogstørrelse mellom 0-10VDC<br />
CSEZ-01/16 El-nr. 45 606 33<br />
Skjultmontert variant<br />
inn: 90-24VDC, ut: 6W/24VCS, 48-64Hz<br />
CMMZ-00/13 El-nr. 45 605 28<br />
<strong>RF</strong> Home-Manager<br />
Brukes til sentrale styringsfunksjoner, i tillegg til<br />
betjeningsfunksjoner og statusvisning.<br />
CHMU-00/02-NW El-nr. 45 606 40<br />
Programmeringskabel<br />
EB-Z/KV/09/11 El-nr. 45 601 07<br />
Room-Manager<br />
Ivaretar sentralstyring av varme for inntil 3 soner.<br />
Mulighet for sentral betjening og visning .<br />
CRMA-00/06 hvit El-nr. 45 606 09<br />
CRMA-00/10 sølv El-nr. 45 606 10<br />
CRMA-00/14 m BT, hvit El-nr. 45 606 55<br />
CRMA-00/18 m BT, sølv El-nr. 45 606 56<br />
Reservesett kontakter til Home-Manager<br />
Nett+RS232+vegguttak<br />
CMMZ-00/16 El-nr. 45 606 51<br />
Varmeaktuator Dimplex<br />
Aktuator for direkte styring av panelovner av<br />
type Dimplex eller Siemens.<br />
CHAZ-01/01 El-nr. 45 606 60<br />
<strong>RF</strong> RS232-grensesnitt<br />
For idriftsettelse og diagnose av <strong>RF</strong>komponenter<br />
via PC i Comfort-Modus<br />
CRSZ-00/01 El-nr. 45 605 62<br />
Kabel for programmering<br />
EB-Z/KV/09/10 El-nr. 45 601 06<br />
USB-RS232 Adapterkabel<br />
USB-RS232-Adapterkabel for konfigurasjon i<br />
Comfort-Mode når PC kun er utst yrt med USBporter.<br />
CRSZ-00/03 El-nr. 45 606 00<br />
GSM-Modem for Home-Manager<br />
GSM-Modem for fjernstyring og varsling via<br />
SMS. Brukes også til fjernparametrering over<br />
GSM.<br />
CKOZ-00/02 El-nr. 45 606 01<br />
Universal skinnemontert dimmer 750VA, for<br />
alle dimbare laster, også blandede laster<br />
Styres via trykknapp eller 0-10V, 2TE<br />
REG-Dimmer El-nr. 45 605 92<br />
Universaldimmer, maks. 1400VA (6A)<br />
Styres via trykknapp eller 0-10V, 6TE<br />
REG-Dimmer El-nr. 45 606 14<br />
<strong>RF</strong> kommunikasjonsgrensesnitt<br />
Kommunikasjonsgrensesnitt for å samkjøre<br />
andre systemer via USB med <strong>Moeller</strong> <strong>RF</strong>-<br />
System. Ikke til konfigurasjon<br />
CKOZ-00/03 El-nr. 45 606 07<br />
Røykvarsler<br />
Frittstående, eller for seriekobling via kabel. Kan<br />
tilsluttes binærinngang via relémodul (se under)<br />
(kun for CBEU-02/02), Batteriforsynt 9VDC, VDS<br />
optisk og akustisk alarm<br />
CSEZ-01/19 El-nr. 45 606 36<br />
RS232 sett for kommunikasjonsgrensesnitt<br />
Utvidelsessett til kommunikasjonsgrensesnitt<br />
når RS232 skal brukes i stedet for USB<br />
CKOZ-00/04 El-nr. 45 606 15<br />
Relémodul for røykvarsler<br />
Monteres i røykvarsleren for å kunne tilslutte<br />
binærinngang 2x signalkontakt<br />
CSEZ-01/20 El-nr. 45 606 37<br />
Trykknapp uten LED<br />
Ved betjening sender den styrekommando trådløst til<br />
aktuator(er) i <strong>RF</strong>-installasjonen. For 45x45mm knapp<br />
Trykknapp enkel, uten LED<br />
CTAA-01/03 El-nr. 45 606 62<br />
Trykknapp dobbel, uten LED<br />
CTAA-02/03 El-nr. 45 606 63<br />
Trykknapp 4-felt, uten LED<br />
CTAA-04/03 El-nr. 45 606 64<br />
Trykknapp med LED<br />
Ved betjening sender den styrekommando trådløst til<br />
aktuator(er) i <strong>RF</strong>-installasjonen. For 45x45mm knapp<br />
Trykknapp enkel, med LED<br />
CTAA-01/03-LED El-nr. 45 606 65<br />
Trykknapp dobbel, med LED<br />
CTAA-02/03-LED El-nr. 45 606 66<br />
Trykknapp 4-felt, med LED<br />
CTAA-04/03-LED El-nr. 45 606 67<br />
3
<strong>Moeller</strong> <strong>RF</strong>-system<br />
PIR-bevegelsesdetektor 360 o<br />
10A, 230VAC, 360 o<br />
(brukes sammen med CBEU-02/01 /<br />
CBEU02/02)<br />
Diameter rekkevidde=ca. 6m ved h=2,4m<br />
CSEZ-01/13 El-nr. 45 606 30<br />
Lekkasjesensor<br />
(brukes evt. sammen med CBEU-02/02)<br />
akustisk alarm, potensialfri relékontakt, 125VAC,<br />
0,5A/240VDC,1A, NO-kontakt, 9VDC<br />
CSEZ-01/18 El-nr. 45 606 35<br />
PIR-bevegelsesdetektor 200 o utendørs<br />
(brukes kun sammen med CBEU-02/01),<br />
16A, 230VAC, 200 o<br />
rekkevidde =ca. 16m ved h=2m<br />
CSEZ-01/12 El-nr. 45 606 29<br />
Dør-/vinduskontakt<br />
Dør-/vinduskontakt for å overvåke om vinduer,<br />
dører, takvinduer etc. er åpne eller lukket<br />
CSEZ-01/06 (påvegg) El-nr. 45 606 02<br />
CSEZ-01/07 (skjultmontert) El-nr. 45 606 03<br />
Vind-og regnsensor<br />
Vind- og regnsensor for automatisk å beskytte<br />
solavskjerming mot å ta skade ved kraftig vind<br />
eller nedbør.<br />
CSEZ-02/08 El-nr. 45 606 04<br />
CSEZ-02/09 (m/oppvarmet vindføl) El-nr. 4560605<br />
CSEZ-00/10 (festebrakett) El-nr. 4560606<br />
Batteri type 2 3V, CR2477N<br />
Dette batteriet kan brukes som reservebatteri<br />
for batteriforsynt binærinngang (265627) og for<br />
temperaturinngangen (265628).<br />
CBTZ-00/02 El-nr. 45 605 82<br />
Batteri type 1 3V, CR2430<br />
Dette batteriet kan brukes som reservebatteri for<br />
enkel trykknapp (265641) og dobbel tr ykknapp<br />
(264642).<br />
CBTZ-00/01 El-nr. 45 605 81<br />
Skrue og plugg<br />
For permanent feste av enkel trykknapp<br />
(265642), dobbel trykknapp (265642), binærinngang<br />
(265627), temperaturinngang (265628)<br />
eller romtermostat (265640). Brukes i stedet for<br />
eller sammen med komponentens vedlagte<br />
klebebånd<br />
CMMZ-00/02 El-nr. 45 605 84<br />
DIN-skinne klips for aktuatorer<br />
til feste av aktuatorer og annet materiell på DINskinne<br />
CMMZ-00/10 El-nr. 45 606 39<br />
Overspenningsbeskyttelse<br />
for aktuatorer<br />
(induktive laster), begrenser spenningstopper,<br />
som eksempelvis oppstår når lysstofflamper slås<br />
av<br />
CMMZ-00/07 El-nr. 45 605 88<br />
Dekkfolie hvit<br />
til bruk når komponenter monteres på glass. Gir<br />
en pen bakside.<br />
CMMZ-00/04 El-nr. 45 605 86<br />
Dekkfolie grå<br />
CMMZ-00/05 El-nr. 45 605 87<br />
Klebebånd<br />
Reservedel for enkel trykknapp (265642), dobbel<br />
trykknapp (265642), binærinngang (265627),<br />
temperaturinngang (265628) eller romtermostat<br />
(265640), og brukes hvis komponentene har<br />
vært klebet opp tidligere og skal flyttes.<br />
CMMZ-00/01 El-nr. 45 605 83<br />
Termoelektrisk ventilaktuator<br />
Den termoelektriske ventilaktuatoren brukes for<br />
å åpne/stenge radiatorventil eller ventil på<br />
samlestokk for vannbåren varme.<br />
CHVZ-01/01 El-nr. 45 606 46<br />
Adapter 1 for ventil<br />
CMMZ-00/17 El-nr. 45 606 52<br />
Adapter 2 for ventil<br />
CMMZ-00/18 El-nr. 45 606 53<br />
Varslingsorgan kompakt<br />
For optisk og akustisk varsling utendørs<br />
CSGZ-02/01 El-nr. 45 606 47<br />
Varslingsorgan blinklampe (utendørs)<br />
For optisk varsling utendørs<br />
CSGZ-01/02 El-nr. 45 606 48<br />
4
Oversikt over rammer<br />
Beskrivelse Krem Polar- Lys grå Sølv Gråhvit<br />
beige<br />
Original<br />
Senteravstand: 71mm<br />
Enkel 117141 117322 117441 117559 117675<br />
1408400 1408405 1408410 1408415 1408420<br />
Dobbel 117144 117325 117444 117562 117678<br />
1408401 1408406 1408411 1408416 1408421<br />
3-felt 117143 117324 117443 117561 117677<br />
1408402 1408407 1408412 1408417 1408422<br />
4-felt 117142 117323 117442 117560 117676<br />
1408403 1408408 1408413 1408418 1408423<br />
5-felt 117140 117321 117440 117558 117674<br />
1408404 1408409 1408414 1408419 1408424<br />
Beskrivelse Hvit Sterling Antrasitt Bronse Mørk- Asur Sølv Mørk- Gull<br />
brun<br />
sølv<br />
Intense<br />
Senteravstand: 71mm<br />
Enkel 117685 117789 117898 118007 118116 118125 127037 127039 127041<br />
1408425 1408429 1408433 1408437 1408441 1408445 1408449 1408452 14008455<br />
Dobbel 117688 117792 117901 118010 118119 118128 127038 127040 127042<br />
1408426 1408430 1408434 1408438 1408442 1408446 1408450 1408453 1408456<br />
3-felt 117687 117791 117900 118009 118118 118127 127060 127061 127062<br />
1408427 1408431 1408435 1408439 1408443 1408447 1408451 1408454 1408457<br />
4-felt 117686 117790 117899 118008 118117 118126<br />
1408428 1408432 1408436 1408440 1408444 1408448<br />
Beskrivelse Natur Natur Natur Bambus Hvit Alu Alu Champagne Edelstål Edelstål Svart<br />
Rød Sartgrå Grønn Stål Grå Svart Stål og Antrasitt og hvit stål<br />
Pure<br />
Senteravstand: 71mm<br />
Enkel 118138 127345 127348 118255 118244 118252 118363 118355 118132 118619 127335<br />
1408458 1408461 1408464 1408467 1408470 1408473 1408476 1408479 1408482 1408485 1408488<br />
Dobbel 118140 127347 127350 118257 118246 118254 118365 118357 118134 118623 127337<br />
1408459 1408462 1408465 1408468 1408471 1408474 1408477 1408480 1408483 1408486 1408489<br />
3-felt 118139 127346 127349 118256 118245 118253 118364 118356 118133 118622 127336<br />
1408460 1408463 1408466 1408469 1408472 1408475 1408478 1408481 1408484 1408487 1408490<br />
Beskrivelse<br />
Hvit<br />
Ramme for annen bruk<br />
Senteravstand: 71mm<br />
Enkel 127035<br />
1408491<br />
Dobbel 127036<br />
1408492<br />
<strong>Moeller</strong> Artikkelnr. = normal<br />
El-nummer = fete typer<br />
5
Oversikt over vipper<br />
Vippe<br />
Enkel<br />
Utførelse Krem Hvit Lys grå Sølv Grå- Sterling Antrasitt Bronse Mørk- Hvit- Champ. Svart<br />
beige brun lakkert lakkert lakkert<br />
uten 116979 117154 117335 117453 117569 117689 117798 117907 118016 118144 118258 127239<br />
symbol 1408493 1408500 1408505 1408510 1408515 1408520 1408525 1408530 1408535 1408540 1408545 1408550<br />
symbol 1 16980 117155 117336 117454 117570 117690 117799 117908 118017 118145 118259 127240<br />
I og 0 1408494 1408501 1408506 1408511 1408516 1408521 1408526 1408531 1408536 1408541 1408546 1408551<br />
symbol 116981 117156 117337 117455 117571 117691 117800 117909 118018 118146 118260 127241<br />
I/0 1408495 1408502 1408507 1408512 1408517 1408522 1408527 1408532 1408537 1408542 1408547 1408552<br />
symbol 1 16982 117157 117338 117456 117572 117692 117801 117910 118019 118147 118261 127242<br />
opp/ned 1408496 1408503 1408508 1408513 1408518 1408523 1408528 1408533 1408538 1408543 1408548 1408553<br />
med 1 16984 117159 117340 117458 117574 117694 117803 117912 118021 118149 118263 127244<br />
tekstfelt 1408497 1408504 1408509 1408514 1408519 1408524 1408529 1408534 1408539 1408544 1408549 1408554<br />
Dobbel<br />
uten 116985 117160 117341 117459 117575 117695 117804 117913 118022 118150 118264 127245<br />
symbol 1408555 1408561 1408567 1408573 1408579 1408585 1408591 1408597 1408603 1408609 1408615 1408621<br />
symbol 1 16986 117161 117342 117460 117576 117696 117805 117914 118023 118151 118265 127246<br />
I og 0 1408556 1408562 1408568 1408574 1408580 1408586 1408592 1408598 1408604 1408610 1408616 1408622<br />
symbol 116987 117162 117343 117461 117577 117697 117806 117915 118024 118152 118266 127247<br />
I/0 1408557 1408563 1408569 1408575 1408581 1408587 1408593 1408599 1408605 1408611 1408617 1408623<br />
symbol 1 16988 117163 117344 117462 117578 117698 117807 117916 118025 118153 118267 127248<br />
opp/ned 1408558 1408564 1408570 1408576 1408582 1408588 1408594 1408600 1408606 1408612 1408618 1408624<br />
med 1 16990 117165 117346 117464 117580 117700 117809 117918 118027 118155 118269 127250<br />
tekstfelt 1408559 1408565 1408571 1408577 1408583 1408589 1408595 1408601 1408607 1408613 1408619 1408625<br />
symbol for 116991 117166 117347 117465 117581 117701 117810 117919 118028 118156 118270 127251<br />
vifte- 1408560 1408566 1408572 1408578 1408584 1408590 1408596 1408602 1408608 1408614 1408620 1408626<br />
styring<br />
4-felt<br />
uten 116993 117168 117349 117467 117583 117703 117812 117921 118030 118158 118272 127253<br />
symbol 1408627 1408632 1408637 1408642 1408647 1408652 1408657 1408662 1408667 1408672 1408677 1408682<br />
symbol 1 16994 117169 117350 117468 117584 117704 117813 117922 118031 118159 118273 127254<br />
I og 0 1408628 1408633 1408638 1408643 1408648 1408653 1408658 1408663 1408668 1408673 1408678 1408683<br />
symbol 116995 117170 117351 117469 117585 117705 117814 117923 118032 118160 118274 127255<br />
I/0 1408629 1408634 1408639 1408644 1408649 1408654 1408659 1408664 1408669 1408674 1408679 1408684<br />
symbol 1 16996 117171 117352 117470 117586 117706 117815 117924 118033 118161 118275 127256<br />
opp/ned 1408630 1408635 1408640 1408645 1408650 1408655 1408660 1408665 1408670 1408675 1408680 1408685<br />
symbol 1 16998 117173 117354 117472 117588 117708 117817 117926 118035 118163 118277 127258<br />
1-8 1408631 1408636 1408641 1408646 1408651 1408656 1408661 1408666 1408671 1408676 1408681 1408686<br />
El-nummer = fete typer<br />
Artikkelnr. = normal skrift<br />
6
Oversikt over vipper<br />
Vippe Utførelse Krem Hvivt Lys grå Sølv Grå- Sterling Antrasitt Bronse Mørk Hvit- Champ. Svart<br />
beige brun lakkert lakkert lakkert<br />
Enkel med LED<br />
uten 117001 117176 117357 117475 117591 117711 117820 117929 118038 118166 118280 127261<br />
symbol 1408687 1408692 1408697 1408702 1408707 1408712 1408717 1408722 1408727 1408732 1408737 1408742<br />
symbol 117002 117177 117358 117476 117592 117712 117821 117930 118039 118167 118281 127262<br />
I og 0 1408688 1408693 1408698 1408703 1408708 1408713 1408718 1408723 1408728 1408733 1408738 1408743<br />
symbol 117003 117178 117359 117477 117593 117713 117822 117931 118040 118168 118282 127263<br />
I/0 1408689 1408694 1408699 1408704 1408709 1408714 1408719 1408724 1408729 1408734 1408739 1408744<br />
symbol 1 17004 117179 117360 117478 117594 117714 117823 117932 118041 118169 118283 127264<br />
opp/ned 1408690 1408695 1408700 1408705 1408710 1408715 1408720 1408725 1408730 1408735 1408740 1408745<br />
med 1 17006 117181 117362 117480 117596 117716 117825 117934 118043 118171 118285 127266<br />
tekstfelt 1408691 1408696 1408701 1408706 1408711 1408716 1408721 1408726 1408731 1408736 1408741 1408746<br />
Dobbel med LED<br />
uten 117008 117183 117364 117482 117598 117718 117827 117936 118045 118173 118287 127268<br />
symbol 1408747 1408752 1408757 1408762 1408767 1408772 1408777 1408782 1408787 1408792 1408797 1408802<br />
symbol 1 17009 117184 117365 117483 117599 117719 117828 117937 118046 118174 118288 127269<br />
I og 0 1408748 1408753 1408758 1408763 1408768 1408773 1408778 1408783 1408788 1408793 1408798 1408803<br />
symbol 117010 117185 117366 117484 117600 117720 117829 117938 118047 118175 118289 127270<br />
I/0 1408749 1408754 1408759 1408764 1408769 1408774 1408779 1408784 1408789 1408794 1408799 1408804<br />
symbol 1 17011 117186 117367 117485 117601 117721 117830 117939 118048 118176 118290 127271<br />
opp/ned 1408750 1408755 1408760 1408765 1408770 1408775 1408780 1408785 1408790 1408795 1408800 1408805<br />
med 1 17013 117188 117369 117487 117603 117723 117832 117941 118050 118178 118292 127273<br />
tekstfelt 1408751 1408756 1408761 1408766 1408771 1408776 1408781 1408786 1408791 1408796 1408801 1408806<br />
4-felt med LED<br />
Uten 117016 117191 117372 117490 117606 117726 117835 117944 118053 118181 118295 127274<br />
symbol 1408807 1408812 1408817 1408822 1408827 1408832 1408837 1408842 1408847 1408852 1408857 1408862<br />
symbol 1 17017 117192 117373 117491 117607 117727 117836 117945 118054 118182 118296 127275<br />
I og 0 1408808 1408813 1408818 1408823 1408828 1408833 1408838 1408843 1408848 1408853 1408858 1408863<br />
symbol 117018 117193 117374 117492 117608 117728 117837 117946 118055 118183 118297 127276<br />
I/0 1408809 1408814 1408819 1408824 1408829 1408834 1408839 1408844 1408849 1408854 1408859 1408864<br />
symbol 1 17019 117194 117375 117493 117609 117729 117838 117947 118056 118184 118298 127277<br />
opp/ned 1408810 1408815 1408820 1408825 1408830 1408835 1408840 1408845 1408850 1408855 1408860 1408865<br />
symbol 1 17021 117196 117377 117495 117611 117731 117840 117949 118058 118186 118300 127279<br />
1-8 1408811 1408816 1408821 1408826 1408831 1408836 1408841 1408846 1408851 1408856 1408861 1408866<br />
El-nummer = fete typer<br />
Artikelnr. = normal<br />
7
Eaton Electric AS<br />
Prost Stabels vei 22<br />
Postboks 244<br />
N-2021 Skedsmokorset<br />
Tel: 63 87 02 00<br />
Fax: 63 87 02 01<br />
E-mail: firmapost-nor@eaton.com<br />
Internett: www.eaton.no<br />
www.xcomfort.no<br />
© 2009 by Eaton Electric AS<br />
Med forbehold om trykkfeil og endringer<br />
Utvalgstabell Xcomfort 2009<br />
UTXCN-1109<br />
Trykket i Norge (11/09)<br />
Eaton’s elektroforetak er en global leder innen<br />
elektriske styringer, energidistribusjon, avbruddsfri<br />
strømforsyning og industrielle automasjonsprodukter<br />
og -tjenester.<br />
Eaton har følgende globale elektrovaremerker:<br />
Cutler-Hammer ® , MGE Office Protection Systems TM ,<br />
Powerware ® , Holec®, MEM ® , Santak og <strong>Moeller</strong>.<br />
Disse leverer kundedrevne PowerChain<br />
Management ® -løsninger som dekker behovet for<br />
energisystemer til følgende markeder over hele<br />
verden: Industri, institusjoner, myndigheter, offentlig<br />
forvaltning, handelsnæring, boliginstallasjon, IT,<br />
krevende applikasjoner og OEM.<br />
www.eaton.com<br />
8
