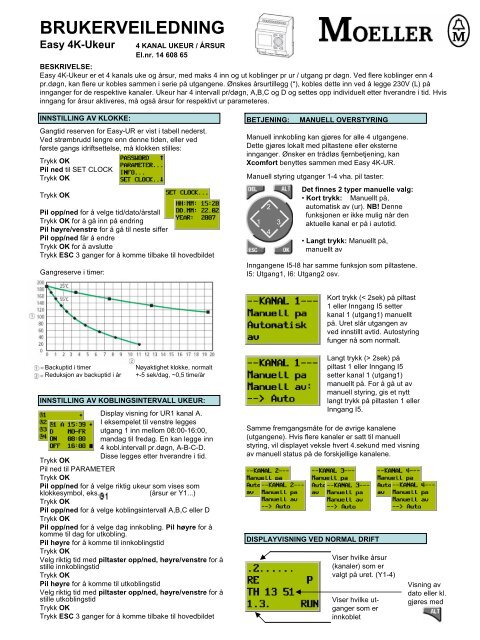

<strong>BRUKERVEILEDNING</strong><br />
Easy 4K-Ukeur<br />
4 <strong>KANAL</strong> <strong>UKEUR</strong> / ÅRSUR<br />
El.nr. 14 608 65<br />
BESKRIVELSE:<br />
Easy 4K-Ukeur er et 4 kanals uke og årsur, med maks 4 inn og ut koblinger pr ur / utgang pr døgn. Ved flere koblinger enn 4<br />
pr.døgn, kan flere ur kobles sammen i serie på utgangene. Ønskes årsurtillegg (*), kobles dette inn ved å legge 230V (L) på<br />
innganger for de respektive kanaler. Ukeur har 4 intervall pr/døgn, A,B,C og D og settes opp individuelt etter hverandre i tid. Hvis<br />
inngang for årsur aktiveres, må også årsur for respektivt ur parameteres.<br />
INNSTILLING AV KLOKKE:<br />
Gangtid reserven for Easy-UR er vist i tabell nederst.<br />
Ved strømbrudd lengre enn denne tiden, eller ved<br />
første gangs idriftsettelse, må klokken stilles:<br />
Trykk OK<br />
Pil ned til SET CLOCK<br />
Trykk OK<br />
Trykk OK<br />
Pil opp/ned for å velge tid/dato/årstall<br />
Trykk OK for å gå inn på endring<br />
Pil høyre/venstre for å gå til neste siffer<br />
Pil opp/ned får å endre<br />
Trykk OK for å avslutte<br />
Trykk ESC 3 ganger for å komme tilbake til hovedbildet<br />
Gangreserve i timer:<br />
BETJENING:<br />
1<br />
2<br />
4<br />
3<br />
MANUELL OVERSTYRING<br />
Manuell innkobling kan gjøres for alle 4 utgangene.<br />
Dette gjøres lokalt med piltastene eller eksterne<br />
innganger. Ønsker en trådløs fjernbetjening, kan<br />
Xcomfort benyttes sammen med Easy 4K-UR.<br />
Manuell styring utganger 1-4 vha. pil taster:<br />
Det finnes 2 typer manuelle valg:<br />
• Kort trykk: Manuellt på,<br />
automatisk av (ur). NB! Denne<br />
funksjonen er ikke mulig når den<br />
aktuelle kanal er på i autotid.<br />
• Langt trykk: Manuellt på,<br />
manuellt av<br />
Inngangene I5-I8 har samme funksjon som piltastene.<br />
I5: Utgang1, I6: Utgang2 osv.<br />
Kort trykk (< 2sek) på piltast<br />
1 eller Inngang I5 setter<br />
kanal 1 (utgang1) manuellt<br />
på. Uret slår utgangen av<br />
ved innstillt avtid. Autostyring<br />
funger nå som normalt.<br />
Backuptid i timer<br />
Reduksjon av backuptid i år<br />
Nøyaktighet klokke, normalt<br />
+-5 sek/dag, ~0,5 time/år<br />
INNSTILLING AV KOBLINGSINTERVALL <strong>UKEUR</strong>:<br />
Display visning for UR1 kanal A.<br />
I eksempelet til venstre legges<br />
utgang 1 inn mellom 08:00-16:00,<br />
mandag til fredag. En kan legge inn<br />
4 kobl.intervall pr.døgn, A-B-C-D.<br />
Disse legges etter hverandre i tid.<br />
Trykk OK<br />
Pil ned til PARAMETER<br />
Trykk OK<br />
Pil opp/ned for å velge riktig ukeur som vises som<br />
klokkesymbol, eks.<br />
(årsur er Y1...)<br />
Trykk OK<br />
Pil opp/ned for å velge koblingsintervall A,B,C eller D<br />
Trykk OK<br />
Pil opp/ned for å velge dag innkobling. Pil høyre for å<br />
komme til dag for utkobling.<br />
Pil høyre for å komme til innkoblingstid<br />
Trykk OK<br />
Velg riktig tid med piltaster opp/ned, høyre/venstre for å<br />
stille innkoblingstid<br />
Trykk OK<br />
Pil høyre for å komme til utkoblingstid<br />
Velg riktig tid med piltaster opp/ned, høyre/venstre for å<br />
stille utkoblingstid<br />
Trykk OK<br />
Trykk ESC 3 ganger for å komme tilbake til hovedbildet<br />
Langt trykk (> 2sek) på<br />
piltast 1 eller Inngang I5<br />
setter kanal 1 (utgang1)<br />
manuellt på. For å gå ut av<br />
manuell styring, gis et nytt<br />
langt trykk på piltasten 1 eller<br />
Inngang I5.<br />
Samme fremgangsmåte for de øvrige kanalene<br />
(utgangene). Hvis flere kanaler er satt til manuell<br />
styring, vil displayet veksle hvert 4.sekund med visning<br />
av manuell status på de forskjellige kanalene.<br />
DISPLAYVISNING VED NORMAL DRIFT<br />
Viser hvilke årsur<br />
(kanaler) som er<br />
valgt på uret. (Y1-4)<br />
Viser hvilke utganger<br />
som er<br />
innkoblet<br />
Visning av<br />
dato eller kl.<br />
gjøres med
www.moeller.no<br />
KOBLINGSKJEMA:<br />
230V<br />
Xcomfort aktuator<br />
(El.nr: 4560563)<br />
1)<br />
Xcomfort trykknapp<br />
(El.nr: 4560571)<br />
Xcomfort fjernkontroll<br />
(El.nr: 4560561)<br />
2)<br />
1) (*) I1..I4: Aktivisering av årsur Y1-Y4<br />
(for utganger 1-4)<br />
2) I5..I8: Manuell innkobling av utganger 1-4.<br />
Korte / lange pulser. Se forklaring under<br />
Betjening - Manuell overstyring.<br />
Ved trådløs fjernbetjening av manuell<br />
overstyring kan Xcomfort benyttes.<br />
Utganger 1-4<br />
INNSTILLING AV KOBLINGSINTERVALL ÅRSUR:<br />
Eksempler på koblingsintervall:<br />
På kl. 00:00, 1.jan.<br />
2007. Av kl. 23:59,<br />
31.des. 2010<br />
På kl. 00:00, 24.des.<br />
Av kl. 23:59, 27.des.<br />
Hvert år<br />
På kl. 00:00, 1.mar.<br />
Av kl. 23:59, 31.okt.<br />
Hvert år.<br />
På kl. 00:00, 1.mai.<br />
Av kl. 23:59, 1.nov.<br />
Fra 2007 til 2015<br />
På kl. 00:00. den 1.<br />
Av kl. 23:59, den 15.<br />
Hver mnd.<br />
Trykk OK<br />
Årsur av<br />
Pil ned til PARAMETER<br />
Årsur på<br />
Trykk OK<br />
Pil opp/ned for å velge riktig årsur (Y1...)<br />
Trykk OK<br />
Pil opp/ned for å velge koblingsintervall A,B,C eller D<br />
Trykk OK<br />
Pil høyre for å velge dato innkobling.<br />
Trykk OK<br />
Velg riktig tid med piltaster opp/ned, høyre/venstre for å stille dato.<br />
Trykk OK<br />
Pil høyre for å komme til utkoblingstid<br />
Velg riktig tid med piltaster opp/ned, høyre/venstre for å stille dato<br />
Trykk OK<br />
Trykk ESC 3 ganger for å komme tilbake til hovedbildet<br />
På kl. 00:00, den 9.<br />
Av kl. 23:59, den 16.<br />
I juni, juli, aug, sept.<br />
og okt. hvert år.<br />
NB! Ukeuret avgjør<br />
innkoblingstiden i disse<br />
periodene.<br />
Utgangene er potensialfrie og kan belastes med 8A hver. Ønskes det flere koblingsintervall en 4 pr.<br />
døgn, kan flere kanaler/utganger kobles i serie. Ønskes årsur i tillegg til ukeur, legges 230V (L) inn<br />
på aktuelle innganger. Aktiviser årsur Y1-Y4 i parameter meny.<br />
I1: årsurtillegg kanal1<br />
I2: årsurtillegg kanal2<br />
I3: årsurtillegg kanal3<br />
I4: årsurtillegg kanal4<br />
Tlf. 63870200
