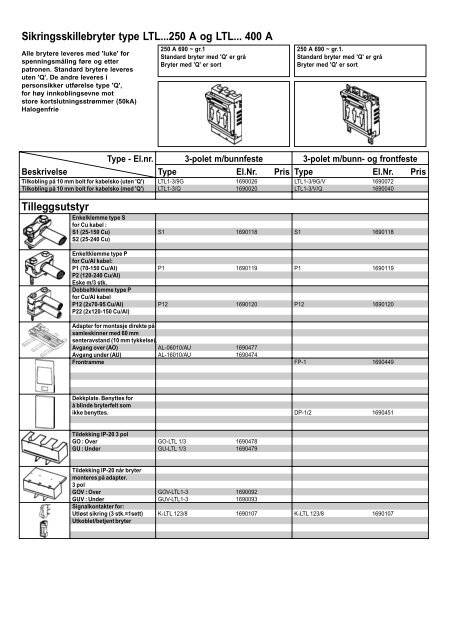

<strong>Sikringsskillebryter</strong> <strong>type</strong> <strong>LTL</strong>..<strong>.250</strong> A <strong>og</strong> <strong>LTL</strong>... <strong>400</strong> A<br />
Alle brytere leveres med 'luke' for<br />
spenningsmåling føre <strong>og</strong> etter<br />
patronen. Standard brytere leveres<br />
uten 'Q'. De andre leveres i<br />
personsikker utførelse <strong>type</strong> 'Q',<br />
for høy innkoblingsevne mot<br />
store kortslutningsstrømmer (50kA)<br />
Hal<strong>og</strong>enfrie<br />
250 A 690 ~ gr.1<br />
Standard bryter med 'Q' er grå<br />
Bryter med 'Q' er sort<br />
250 A 690 ~ gr.1.<br />
Standard bryter med 'Q' er grå<br />
Bryter med 'Q' er sort<br />
Type - El.nr. 3-polet m/bunnfeste 3-polet m/bunn- <strong>og</strong> frontfeste<br />
Beskrivelse Type El.Nr. Pris Type El.Nr. Pris<br />
Tilkobling på 10 mm bolt for kabelsko (uten 'Q') <strong>LTL</strong>1-3/9G 1690026 <strong>LTL</strong>1-3/9G/V 1690072<br />
Tilkobling på 10 mm bolt for kabelsko (med 'Q') <strong>LTL</strong>1-3/Q 1690020 <strong>LTL</strong>1-3/V/Q 1690040<br />
Tilleggsutstyr<br />
Enkelklemme <strong>type</strong> S<br />
for Cu kabel :<br />
S1 (25-150 Cu) S1 1690118 S1 1690118<br />
S2 (25-240 Cu)<br />
Enkeltklemme <strong>type</strong> P<br />
for Cu/Al kabel:<br />
P1 (70-150 Cu/Al) P1 1690119 P1 1690119<br />
P2 (120-240 Cu/Al)<br />
Eske m/3 stk,<br />
Dobbeltklemme <strong>type</strong> P<br />
for Cu/Al kabel<br />
P12 (2x70-95 Cu/Al) P12 1690120 P12 1690120<br />
P22 (2x120-150 Cu/Al)<br />
Adapter for montasje direkte på<br />
samleskinner med 60 mm<br />
senteravstand (10 mm tykkelse).<br />
Avgang over (AO) AL-06010/AU 1690477<br />
Avgang under (AU) AL-16010/AU 1690474<br />
Frontramme FP-1 1690449<br />
Dekkplate. Benyttes for<br />
å blinde bryterfelt som<br />
ikke benyttes. DP-1/2 1690451<br />
Tildekking IP-20 3 pol<br />
GO : Over GO-<strong>LTL</strong> 1/3 1690478<br />
GU : Under GU-<strong>LTL</strong> 1/3 1690479<br />
Tildekking IP-20 når bryter<br />
monteres på adapter.<br />
3 pol<br />
GOV : Over GOV-<strong>LTL</strong>1-3 1690092<br />
GUV : Under GUV-<strong>LTL</strong>1-3 1690093<br />
Signalkontakter for:<br />
Utløst sikring (3 stk.=1sett) K-<strong>LTL</strong> 123/8 1690107 K-<strong>LTL</strong> 123/8 1690107<br />
Utkoblet/betjent bryter
<strong>400</strong> A 690 V ~ gr.2.<br />
Standard bryter med 'Q' er grå<br />
Bryter med 'Q' er sort<br />
<strong>400</strong> A 690 V ~ gr.2.<br />
Standard bryter med 'Q' er grå<br />
Bryter med 'Q' er sort<br />
3-polet m/bunnfeste 3-polet m/bunn- <strong>og</strong> frontfeste<br />
Type El.Nr. Pris Type El.Nr. Pris<br />
<strong>LTL</strong>2-3/9G 1690027 <strong>LTL</strong>2-3/9G/V 1690073<br />
<strong>LTL</strong>2-3/Q 1690021 <strong>LTL</strong>2-3/V/Q 1690041<br />
Tilleggsutstyr<br />
S2 1690121 S2 1690121<br />
P2 1690122 P2 1690122<br />
P22 1690123 P22 1690123<br />
AL 262 1690475<br />
FP-2 1690461<br />
DP-1/2 1690451<br />
GO-<strong>LTL</strong> 2/3 1690480<br />
GU-<strong>LTL</strong> 2/3 1690481<br />
GOV-<strong>LTL</strong>2-3 1690094<br />
GUV-<strong>LTL</strong>2-3 1690095<br />
K-<strong>LTL</strong> 123/8 1690107 K-<strong>LTL</strong> 123/8 1690107
