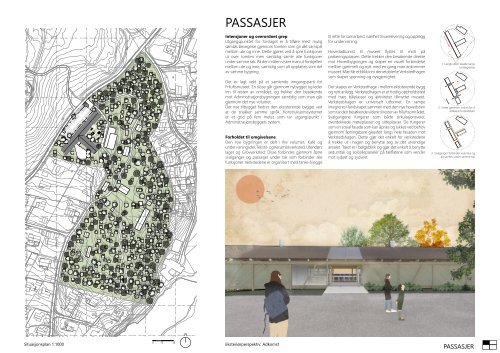

PASSASJER<br />
Intensjoner og overordnet grep<br />
Utgangspunktet for forslaget er å tilføre mest mulig<br />
sømløs bevegelse gjennom tomten som gir økt samspill<br />
mellom ute og inne. Dette gjøres ved å spre funksjoner<br />
ut over tomten men samtidig samle alle funksjoner<br />
under samme tak. På den måten visker man ut forskjellen<br />
mellom ute og inne, samtidig som alt oppfattes som del<br />
av samme bygning.<br />
Det er lagt vekt på et samlende inngangsparti for<br />
Friluftsmuseet. En slisse går gjennom nybygget og leder<br />
inn til resten av området, og trekker den besøkende<br />
mot Administrasjonsbygningen samtidig som man går<br />
gjennom det nye volumet.<br />
Det nye tilbygget hedrer den eksisterende bygget ved<br />
at de snakker samme språk. Konstruksjonssystemet<br />
er et grid på fem meter, som tar utgangspunkt i<br />
Administrasjonsbyggets system.<br />
Forholdet til omgivelsene<br />
Den nye bygningen er delt i fire volumer; Kafé og<br />
undervisningsdel, Tekstil- og Keramikkverksted, Utendørs<br />
lager og Grovverksted. Disse forbindes gjennom åpne<br />
svalganger og passasjer under tak som forbinder alle<br />
funksjoner. Verkstedene er organisert med tanke å legge<br />
til rette for samarbeid, nærhet til varelevering og opplegg<br />
for undervisning.<br />
Hovedadkomst til museet flyttes til midt på<br />
parkeringsplassen. Dette trekker den besøkende direkte<br />
mot Hovedbygningen og skaper en visuell forbindelse<br />
mellom gammelt og nytt med en gang man ankommer<br />
museet. Man får et blikk inn i den etablerte Verkstedhagen<br />
som skaper spenning og nysgjerrighet.<br />
Det skapes en Verkstedhage i mellom eksisterende bygg<br />
og nytt anlegg. Verkstedhagen er et frodig oppholdssted<br />
med trær, bålplasser og aktiviteter tilknyttet museet.<br />
Verkstedshagen er universelt utformet. En rampe<br />
integreres i landskapet sammen med den nye hovedstien<br />
som tar den besøkende videre til resten av friluftsområdet.<br />
Svalgangene fungerer som både sirkulasjonsveier,<br />
overdekkede møteplasser og sitteplasser. De fungerer<br />
som en sosial fasade som kan åpnes og lukkes ved behov<br />
gjennom åpningsbare glassfelt langs hele fasaden mot<br />
Verkstedshagen. Dette gjør det enkelt for verkstedene<br />
å trekke ut i hagen og benytte seg av det utvendige<br />
arealet. Taket er i bølgeblikk og gjør det enkelt å benytte<br />
sedumtak og solcellepaneler på takflatene som vender<br />
mot sydøst og sydvest.<br />
1. Langtrukket fasade langs<br />
tomtegrense<br />
2. Snitte gjennom volum for å<br />
etablere forbindelser<br />
3. Svalganger forbinder volumer og<br />
alt samles under samme tak<br />
N<br />
Situasjonsplan 1:1000<br />
0 15 35<br />
Eksteriørperspektiv: Adkomst<br />
PASSASJER
N108 Lager<br />
5m2<br />
N10 Undervisningsrom<br />
70 6m2<br />
N107 WC<br />
5 m2<br />
E 02<br />
Garderobe<br />
med<br />
WC<br />
9,1m2<br />
E103<br />
Garderobe<br />
HCWC<br />
4,6m2<br />
E104<br />
Garderobe<br />
med<br />
WC<br />
9,1m2<br />
N106 WC<br />
5m2<br />
E101<br />
Inngang<br />
23,9m2<br />
E106<br />
Bib iotek<br />
25,7m2<br />
N105 HCWC<br />
7m2<br />
E 05<br />
Personalrom<br />
23 3m2<br />
N103 Kjøkken<br />
9 7m2<br />
N102 Kafé<br />
5 3m2<br />
E110<br />
Magas n<br />
98 9m2<br />
E 05<br />
Kontor 2<br />
personer<br />
14,4m2<br />
N101 Resepsjon<br />
10 m2<br />
E108<br />
Kontor 3<br />
personer<br />
15,2m2<br />
E111<br />
Utstilling<br />
151 9m2<br />
Lafting<br />
stasjon<br />
E109<br />
Kontor 3<br />
personer<br />
15,2m2<br />
N112 Isolert lager<br />
med<br />
oppbevaring<br />
21 3m2<br />
N111 Tekstilverksted/ Konserveringsatelier<br />
71 8m2<br />
Skottbenk<br />
E112<br />
Vest byl utst ll ng<br />
34,3m2<br />
Lafting<br />
stasjon<br />
Utendørs<br />
undervisning<br />
Skottbenk<br />
E113<br />
HCWC<br />
utstil ing<br />
4,3m2<br />
E114<br />
Tekniskrom<br />
5,6m2<br />
N11 Glasur/<br />
Lakk/ Brenning/<br />
Kjemika ier<br />
10 9m2<br />
N113<br />
Varmeverksted<br />
keramikk<br />
35 8m2<br />
N116<br />
solert lager<br />
med<br />
oppbevaring<br />
16 6m2<br />
N115<br />
Varmeverksted<br />
f ligran<br />
5 2m2<br />
N117<br />
Varmeverksted<br />
smie/ glassblåser<br />
5 2m2<br />
UT102<br />
Utendørssmie<br />
121 5m2<br />
N122<br />
Lager<br />
20 8m2<br />
N123<br />
Maskinrom<br />
8 8m2<br />
Båndsag stor<br />
N12<br />
Kontor med 2<br />
plasser<br />
11 6m2<br />
N125<br />
Grovverksted<br />
8 5m2<br />
Høvelbenk<br />
Høvelbenk<br />
Høvelbenk<br />
Høvelbenk<br />
Glassovn<br />
Sveisbord<br />
Høvelbenk<br />
Feltesse<br />
Fe tesse<br />
Esse<br />
Sveisbord<br />
Båndsag l ten<br />
Høvelbenk<br />
Høvelbenk<br />
Høvelbenk<br />
Høvelbenk<br />
Høvelbenk Høvelbenk Høvelbenk<br />
Søylebordmaskin<br />
Sveisbord<br />
Sveisbord<br />
Feltesse<br />
Feltesse<br />
Fe tesse<br />
Feltesse<br />
Avretter<br />
Frikant<br />
stemmer<br />
Bordsag<br />
Søylebormaskin<br />
Tykke seshøvel<br />
N126<br />
Materiallager<br />
innendørs<br />
11 5m2<br />
N127<br />
Male- og<br />
tørkerom<br />
35 8m2<br />
N128<br />
Grovverksted<br />
formiddlingssone<br />
3 6m2<br />
Høvelbenk<br />
Lufthammer<br />
Sveisbord<br />
Sveisbord<br />
Benk med slipemaskiner og vask<br />
Slipe<br />
maskin<br />
på<br />
gulv<br />
Båndsag<br />
meta l<br />
N118<br />
Tekn skrom<br />
23 8m2<br />
N120<br />
Garderobe<br />
med<br />
WC<br />
11 0m2<br />
N121<br />
Garderobe<br />
med<br />
WC<br />
11 0m2<br />
N119<br />
Avfa lshåndtering<br />
21 m2<br />
UT101<br />
Utendørslager<br />
121 5m2<br />
Utendørs dr ft<br />
Over: Eksteriørperspektiv Verkstedhagen. Til høyre: Plan i målestokk 1:200<br />
Synergi mellom utendørsog<br />
innendørsaktiviteter<br />
En viktig del av konseptet er at bygget i seg selv skaper<br />
spennende uterom. Bygningens volumer bindes<br />
sammen av passasjer som gjør det mulig for både<br />
aktiv og passiv observasjon av verkstedsaktiviteter.<br />
Det er også enkelt å stenge av og åpne opp<br />
mellom sområder gjennom store foldedører inne<br />
i verkstedene. Dette gjør det lettere å legge opp<br />
for undervisning og publikumsdeltagelse i ulik<br />
størrelse og omfang. Svalgangen fungerer som<br />
ekstra plass for verkstedsfunksjoner ved behov. I<br />
tillegg trekkes funksjoner ut av hovedvolumet og<br />
ut på Verkstedstunet. Utendørs smie under tak er<br />
plassert mellom verkstedene og har direkte visuell<br />
kontakt med stien ved adkomsten.<br />
N<br />
0 3 5<br />
PASSASJER
TRP-tak i aluminium med<br />
mulighet for sedumdekke og<br />
montering av solcellepanel<br />
på sydvendte takflater. TRPtak<br />
i polykarbonat over åpne<br />
sluser for overlys.<br />
Gjennomførbarhet<br />
Bygningen består av en søylekonstruksjon med<br />
en takkonstruksjon bygd i fotingsrøst, som er en<br />
tradisjonell byggeteknikk som kan spores tilbake<br />
til middelalderen. Søylekonstruksjonen står på<br />
pæler som går ned direkte i berggrunnen. Dette<br />
gjør at det blir minimale inngrep i terrenget,<br />
og at mesteparten av bygningen svever over<br />
landskapet på en plattform. Konstruksjonen invaderer<br />
ikke landskapselementer som trerøtter,<br />
og kan demonteres igjen ved en senere anledning.<br />
Bygningen er bygd på tradisjonelt vis, men<br />
samtidig ser man at det er et produkt av vår<br />
tids arkitektur. Det nye bygget til museet har en<br />
spennende romdannelse med en klar rytme.<br />
Verkstedene er utformet med generøs takhøyde<br />
med synlige takstoler og store glassfelt som gir<br />
god utsikt til resten av museumsområdet. Det<br />
fleksible konstruksjonssystemet med søyler og<br />
bjelker gjør at det er lett å utvide verkstedene i<br />
fremtiden skulle det være behov for å ekspandere.<br />
Sveitserrøst i tre bærer<br />
taket. En markant takrenne<br />
understreker horisontaliteten<br />
i bygget. Takstolene har en<br />
senteravstand på 2,5 meter<br />
som i den eksisterende<br />
adiministrasjonsbygningen.<br />
Dette gir gode muligheter for<br />
fleksible rom og muligheter<br />
for oppheng av skillevegger.<br />
Det er tenkt et enkelt<br />
bæresystem som fremviser<br />
både tradisjonelle og<br />
moderne sammenføyninger.<br />
På denne måten kan<br />
byggeprosessen inngå som<br />
en del av undervisningen<br />
i bygningsvern.<br />
Søylekonstruksjon hevet<br />
over terreng og forankret i<br />
berggrunnen med pæler for<br />
å minimere inngrep i terreng<br />
og bevaring av biodiversitet.<br />
Klimaskille uavhengig av<br />
bærekonstruksjon. Forslagsvis<br />
trefiberisolasjon. Diagonal<br />
kledning harmonerer<br />
med den eksponerte<br />
konstruksjonen.<br />
Interiørperspektiv: Grovverksted<br />
Gulvbelegg tilpasset bruk.<br />
Verkstedene har en tynn<br />
betongstøp på TRP-profiler som<br />
gir god spennvidde er slitesterkt.<br />
Det gir mulighet for gulvvarme,<br />
og minst mulig bruk av betong.<br />
Offentlige rom, svalganger og<br />
ramper kles med trebord for et<br />
varmere uttrykk.<br />
114,25<br />
111,35<br />
107,45<br />
Snitt 1:200<br />
PASSASJER
RESEPSJON, KAFÉ OG UNDERVISNING<br />
ADMINISTRASJON OG UTSTILLING<br />
TRADISJONSHÅNDVERK<br />
BYGNINGSVERN<br />
DRIFT<br />
Arealtabell<br />
Romnr. Funksjon m2<br />
Nybygg<br />
Kafé og undervisning<br />
N101 Resepsjon 10,4<br />
N102 Kafé 45,3<br />
N103 Kjøkken 9,7<br />
N104 Undervisningsrom 70,6<br />
N105 HCWC 4,7<br />
N106 WC 4,5<br />
N107 WC 5,4<br />
N108 Lager 4,5<br />
Total kafé og undervisning 155,1<br />
Verksted<br />
N109 Tekstilverksted/Konserveringsatelier 71,8<br />
N110 Isolert lager m/oppvarming 21,3<br />
N111 Varmeverksted keramikk 35,8<br />
N112 Glasur, lakk og brenning 10,9<br />
N113 Varmeverksted filigransølvsmed 54,2<br />
N114 Isolert lager 16,6<br />
N115 Varmeverksted - smie/glassblåseri 94,3<br />
N116 Teknisk 23,8<br />
N117 Avfallshåndtering 21,4<br />
N118 Garderobe m/WC 10,9<br />
N119 Garderobe m/WC 11<br />
N120 Isolert lager 20,8<br />
N121 Maskinrom 84,8<br />
N122 Verkstedskontor 11,6<br />
N123 Grovverksted 84,5<br />
N124 Materiallager innendørs 11,5<br />
N125 Male- og tørkerom 35,8<br />
N126 Grovverksted Formidlingssone 34,6<br />
Total verksted 655,6<br />
Total nybygg 810,7<br />
Eks. Bygg<br />
Administrasjon og utstilling<br />
E101 Personalinngang 23,9<br />
E102 Garderobe m/WC 9,1<br />
E103 Garderobe m/WC 4,6<br />
E104 Garderobe HC 9,1<br />
E105 Personalrom 23,3<br />
E106 Bibliotek 25,7<br />
E107 Kontor 14,4<br />
E108 Kontor 15,2<br />
E109 Kontor 15,2<br />
E110 Magasin 98,9<br />
E111 Utstilling 151,9<br />
E112 Vestibyle Utstilling 34,3<br />
E113 WC Utstilling 4,3<br />
E114 Teknisk 5,6<br />
Total eks bygg 435,5<br />
Areal innendørs 2867,6<br />
Utendørs<br />
U101 Utendørs smie 47,9<br />
U102 Utendørs undervisning m/ tak 170,8<br />
U103 Varelevering 61,8<br />
U104 Utendørs lager 117,5<br />
U105 Utedørs drift under tak 121,5<br />
Areal utendørs 519,5<br />
Areal total 3387,1<br />
KLIMATISERT<br />
STØY<br />
HALVKLIMATISERT<br />
UKLIMATISERT<br />
STILLE<br />
BYGGETRINN 1<br />
OFFENTLIG<br />
BYGGETRINN 2<br />
FLEKSIBEL<br />
BYGGETRINN 3<br />
PRIVAT<br />
Interiørperspektiv: Varmeverksted<br />
PASSASJER
Change language
