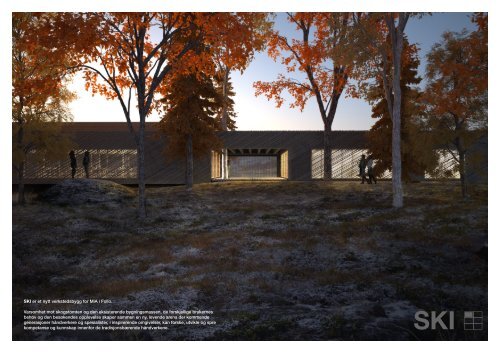

<strong>SKI</strong> er et nytt verkstedsbygg for MiA i Follo.<br />
Varsomhet mot skogstomten og den eksisterende bygningsmassen, de forskjellige brukernes<br />
behov og den besøkendes opplevelse skaper sammen en ny, levende arena der kommende<br />
generasjoner håndverkere og spesialister, i inspirerende omgivelser, kan forske, utvikle og spre<br />
kompetanse og kunnskap innenfor de tradisjonsbærende håndverkene.<br />
<strong>SKI</strong>
P<br />
TUN<br />
DRIFT<br />
INTENSJONER OG OVERORDNET GREP Det nye verkstedbygget legges<br />
parallelt med hovedbygget som et presist volum på skogstomten. Slik samles<br />
alle delene av Follo Museum rundt et nytt flerbrukstun med naturlig amfi.<br />
Uterommet er tredelt: et høyere skogkledd nivå utenfor verkstedene, en slak<br />
skråning for tilskuere og avslapping og en romslig arbeidsflate foran dagens<br />
hovedbygg. Området mellom bygningene kan romme store menneskemengder<br />
slik at større kurs og demonstrasjoner - men også konserter, teater og spel -<br />
kan avholdes her.<br />
Inngangen til tunet skapes av en åpning mellom det nye undervisningsbygget<br />
og inngangsbygget. Undervisningsbygget rommet plass til studenter og<br />
kursdeltagere samt nødvendig lagringsplass. I inngangsbygget anlegges ny<br />
resepsjon og butikk samt garderober og wc som knyttes til hovedbygget for<br />
mulig sambruk mellom de forskjellige brukerene.<br />
Dagens hovedbygg styrkes som museets senterpunkt. Her samles<br />
administrasjonen, utstillingen, magasinet, biblioteket og kaféen. De<br />
administrativt ansatte flytter inn i dagens verksteder. Verkstedene får nye,<br />
romslige og fleksible arealer inne mellom trærne.<br />
Trærne berøres i minst mulig grad slik at trekronene og skogbunnen får<br />
dominere. De nye verkstedsbygningene svever like over bakken. Slik bevares<br />
skogen etter utbyggingen.<br />
Verkstedet legges ut som et enkelt, funksjonelt volum med samme retning<br />
som eksisterende hovedbygning. En hud av trespiler inspirert av den klassiske<br />
skigarden lar verkstedene endrer karakter av lukket og åpen gjennom dagen<br />
og året. Skigarden kan foran åpningene i fasaden vippes opp og fungere som<br />
en markise. Skyvedørene kan åpnes opp slik at man får et innedørs-uterom når<br />
været tillater det.<br />
Bygningen ligger på ett plan og er slik tilgjengelig for alle bruker og besøkende.<br />
En klar, ryddig programmering og arkitektur, gir god flyt og enkel orientering<br />
i anlegget. Alle tekniske føringer og nærlagringsfunksjonene håndteres i den<br />
tekniske ryggen anlagt i full lengde bort fra tunet, mot driftsområdet.<br />
Et nytt driftsareal legges som buffer mellom parkeringsplassen og det øvrige<br />
anlegget. Om bruken tillater det, beholdes også trærne her slik at områdets<br />
skogskarakter ivaretas. Den store garasjen, som kles likt anlegget forøvrig,<br />
fungerer som en visuell og akustisk skjerm for naboene bak. Parkeringsarealer<br />
er adskilt fra drift med stedlig vegetasjon og en skigard.<br />
Bygningene som utgjøre anlegget kan benyttes til flere formål på ulike tidspunkt<br />
slik at det stimuleres til samhandling mellom de ulike fagene. De forskjellige<br />
funksjonen er lagt ut for å koble sammen og dele av slik at en rekke aktiviteter<br />
kan foregå parallelt og praktisk uten å forstyrre andre.<br />
DRIFT<br />
P<br />
MALE-<br />
ROM<br />
MA<strong>SKI</strong>N GROV<br />
ROM VERKSTED<br />
BYGNINGSVERK TRADISJONSHÅNDVERK<br />
TEKN<br />
TUN<br />
TUN<br />
VARMEARBEID TEKSTIL<br />
N<br />
ADM<br />
UTST<br />
KAFÉ<br />
ENTRÉ<br />
UND<br />
<strong>SKI</strong><br />
NYTT VERKSTEDSBYGG FUNKSJONER UTEOMRÅDER SITUASJONSPLAN 1:1000<br />
TUN<br />
0 25m 50m 100m
A<br />
C<br />
24 - LOGISTIKK OG PARKERING<br />
12 - DRIFT UTENDØRS<br />
B<br />
21 - VERKTØYLAGER 11 - AVFALLSHÅNDTERING 19 - VERKSTED KONTOR 31 - LAGER 30 - LAGER<br />
16 - VERKSTED<br />
GROVVERKSTED<br />
17 - VERKSTED<br />
MA<strong>SKI</strong>NROM<br />
28 - VERKSTED<br />
VARMEARBEID<br />
34 - UTEOMRÅDE<br />
BYGNINGSVERN<br />
20 - TEKNISK ROM 20 - TEKNISK ROM<br />
29 - VERKSTED<br />
TEKSTIL<br />
TRADISJONSHÅNDVERK<br />
UNDERVISNING INNGANG<br />
14 - UNDERVISNING UTENDØRS<br />
B<br />
A<br />
UNDERVISNING<br />
32 - UNDERVISNINGSROM<br />
14 - UNDERVISNING UTENDØRS<br />
HOVEDINNGANG<br />
43 - ADMINISTRASJON KONTOR<br />
INNGANG<br />
5 - ANKOMSTOMRÅDE<br />
44 - KAFETERIA<br />
46 - MAGASIN<br />
47 - BIBLIOTEK<br />
7 - SANITÆR<br />
45 - UTSTILING<br />
B<br />
A<br />
13 - LAGER UTENDØRS<br />
18 - VERKSTED<br />
MALEROM<br />
C<br />
N<br />
N<br />
PLAN VERKSTEDSETASJE 1:200 PLAN INNGANG OG HOVEDBYGG 1:200<br />
0 5m 10m 20m<br />
0 5m 10m 20m<br />
MA<strong>SKI</strong>N GROV<br />
ROM VERKSTED<br />
TEKN<br />
MA<strong>SKI</strong>N GROV<br />
ROM VERKSTED<br />
TEKN<br />
MALE-<br />
ROM<br />
MALE-<br />
ROM<br />
MALE-<br />
ROM<br />
MA<strong>SKI</strong>N GROV<br />
ROM VERKSTED<br />
E<br />
TEKN<br />
ADM<br />
UTST<br />
KAFÉ<br />
VARMEARBEID<br />
ENTRÉ<br />
UND<br />
TEKSTIL<br />
UND<br />
UTST<br />
KAFÉ<br />
VARMEARBEID<br />
ENTRÉ<br />
ADM<br />
TEKSTIL<br />
FORESLÅTT ORGANISERING MULIG ORGANISERING A MULIG ORGANISERING B<br />
<strong>SKI</strong><br />
UND<br />
UTST<br />
VARMEARBEID<br />
ENTRÉ KAFÉ<br />
ADM<br />
TEKSTIL
UTEOMRÅDE MED OVERBYGD TAK<br />
SKOGSHAGE<br />
FORHOLDET TIL OMGIVELSENE <strong>SKI</strong> tar inspirasjon fra bygningshistorien som er samlet på museet. Sammen med det<br />
eksiterende hovedbygget danner de nye bygningene en ny adkomstsitusjon med et tun.<br />
Mens dagens stramme hovedbygg, tegnet av arkitekt Trond Høye, er utført i mur og betong, foreslår vi at de nye<br />
verkstedene skal lages som en lettere trekonstruksjon. De to bygningene spiller sammen i stramhet og retning på tomten,<br />
mens verkstedene fremstår mer som en bygning i skogen og lar hovedbygget forbli det naturlige samlingspunktet for<br />
besøkende.<br />
TVERRSNITT A 1:200<br />
De nye verkstedene legges over dagens skogbunn og implementerer der det er mulig eksisterende trær i innskutte<br />
utendørsarealer. Skigardfasaden gjør at man får god kontroll på inne-ute-situasjon, lysforhold og refleksjoner. Lemmer<br />
foran vinduene kan vippes opp og skyvedørene bak kan åpnes slik at de som jobber og lærer kan være både ute og inne.<br />
De høyeste verkstedene har overlys med lameller av tre. Dette gir gode arbeidsforhold med naturlig lys som hovedkilde til<br />
lys store deler av året. Ved å kle takene med sedum bidrar prosjektet til å bevare det biologiske mangfoldet og forbedre<br />
regnvannshåndteringen.<br />
TVERRSNITT B 1:200<br />
2.4 m<br />
2.4 m<br />
3 m<br />
0 5m 10m 20m<br />
<strong>SKI</strong>
Post<br />
MiA NYTT VERKSTEDSBYGG: ROMPROGRAM OG FUNKSJONELLE BEHOV<br />
5 Ankomstområde<br />
Uspesifisert<br />
50<br />
6 Administrasjon/ kontor 70<br />
Inngår i ny 43<br />
7 Sanitær / kjøkken<br />
Uspesifisert<br />
35<br />
8 Formidling<br />
Inngår i<br />
tradisjonshåndverk<br />
Inngår i 32<br />
9 Konserveringsatelier<br />
Inngår i<br />
tradisjonshåndverk<br />
Inngår i 29<br />
10 Verksted Inngår i Bygningsvern Inngår i 16<br />
4m<br />
11 Avfallshåndtering<br />
Uspesifisert<br />
20<br />
12 Drift utendørs<br />
1300 1300<br />
13 Lager utendørs<br />
100 105 6m<br />
14 Undervisning - utendørs<br />
300 300<br />
15<br />
16 Verksted - grovverksted<br />
100 120 4m<br />
17 Verksted - maskinrom<br />
70 70 4m<br />
18 Verksted - malerom<br />
30 40 2,40-3m<br />
19 Verksted - kontor<br />
13 14 2,4-3m<br />
20 Teknisk rom<br />
Uspesifisert<br />
49<br />
21 Material- og verktøylager inne<br />
30 32 4m<br />
22<br />
23 Lager utendørs Inngår i Follo museum Inngår i 13<br />
6m<br />
24<br />
25 Uspesifisert<br />
950<br />
26<br />
27<br />
Oppdatert 28.09.2020<br />
Funksjon<br />
Follo museum<br />
Bygningsvern<br />
Estimert arealbehov<br />
m²<br />
Areal<br />
konkurranseutkast<br />
Uteområder Inngår i Follo museum Inngår i 14<br />
Logistikk og parkering Uspesifisert Inngår 12<br />
Tradisjonshåndverk<br />
Uspesifisert<br />
Romhøyder (rom<br />
uten benevning er<br />
standard høyde)<br />
28 Verksted - varmearbeid<br />
180 180 3m<br />
29 Verksted - tekstil<br />
60 60 2,4m<br />
30 Lager isolert med oppvarming<br />
20 20 2,4m<br />
31 Lager isolert trenger ikke<br />
20 20 4m<br />
oppvarming<br />
32 Undervisningsrom<br />
Uspesifisert<br />
78 2,4m<br />
33 Sanitær / kjøkken Inngår i Follo museum Inngår i 7<br />
2,4m<br />
34 Uteområde med overbygd tak i<br />
40 48 3m<br />
forbindelse med verkstedet<br />
SUM ESTIMERT AREAL m2<br />
GROVVERKSTED<br />
SYNERGI MELLOM UTENDØRS- OG INNENDØRSAKTIVITET <strong>SKI</strong> søker å<br />
ivareta de stedlige kvalitetene og trekke disse inn i arkitekturen.<br />
De som jobber kan enkelt ta med seg det de jobber med ut og lage uformelle<br />
arbeids- og utdanningssituasjoner på den stedvis bearbeidede skogbunnen.<br />
Inne (spesifisert)<br />
Inne (uspesifisert) + 20 %<br />
Inne totalt<br />
Ute totalt<br />
593 556<br />
119 232<br />
712 788<br />
1740 1753<br />
Området umiddelbart utenfor hovedbygget bevares som en flat plass der<br />
man kan øve og undervise i laft og sette opp tildels stor konstruksjoner uten<br />
at trærne kommer i veien. Skråningen på tomten blir et forsiktig tilrettelagt<br />
amfi. Mens området utenfor verkstedbygningen blir et skogsareal der man<br />
kan både arbeide, lære og rekreere.<br />
Man kan som besøkende bruke hele tomten og titte inn i de aktive<br />
verkstedene uten å sjenere arbeidet som pågår.<br />
Det etablere arbeidsrom som både kan være innendørs klimatisert, utendørs<br />
under tak, under trekronen og helt ute under åpen himmel.<br />
Mindre skogshager i mellomrommet mellom verkstedenes funksjonelle rygg<br />
og verkstedsbygningen gir en anderledes opplevelse og arbeidsplass.<br />
Fasaden er kledd med ski som en skigard. Dette gir et flott spill gjennom<br />
dagen der retningen lyset treffer fasaden på vil gi en kontinuerlig endring av<br />
uttrykket. I mørket trer brukenes aktivitet frem i fasaden som et skyggeteater<br />
inne blant trærne.<br />
44<br />
43<br />
Eksisterende bygning<br />
Administrasjon/ kontor<br />
70 104<br />
44<br />
Kafeteria<br />
80<br />
45<br />
Utstiling<br />
145<br />
46<br />
Magasin<br />
32<br />
47<br />
Bibliotek<br />
Eksisterende bygning areal m2<br />
48<br />
409<br />
SUM TOTALT m2<br />
Inne (ny bygning)<br />
Inne (eksisterende bygning)<br />
Inne totalt<br />
Ute totalt<br />
788<br />
409<br />
1197<br />
1753<br />
<strong>SKI</strong>
GJENNOMFØRBARHET <strong>SKI</strong> er en trebygning. Gamle og nye teknikker brukes her sammen for å skape et sted som både<br />
er nytt og gjenkjennbart. De estetiske kvalitetene til massivtreelementene, den utvendige kledningen med grov plank og<br />
skigarden vil gi en rik opplevelse som endrer seg med dagen og årstidene.<br />
Ryggen mot driftsarealet med lagre, tekniske rom, og kontor med toalett graves ut så grunt som situasjonen tillater. Det<br />
etableres en isolert kulvert i et betongfundament for alle tekniske føringer inn og og av bygget. Selve bygget over lages av<br />
massivtreelementer. Dette tillater kort byggetid på stedet, en presis utførelse og en miljøvennlig, varig løsning. Utvendig<br />
kles bygget med grov plank. Også utveksling av luft for ventilasjon og avtrekk gjøres ryggens fasade mot det utendørs<br />
driftsarealet.<br />
Verkstedets hovedbygg oppføres som en massivtrekonstruksjon på stripe- eller søyle-/steinfundamenter. Innvendig<br />
eksponeres massivtreelementene. Dette gir, i tillegg til momentene nevnt over, et godt innemiljø og en enkel<br />
konstruksjonsløsning med mulighet for store åpninger. Over rommene som krever 4m høyde løfest taket lokalt - ikke helt<br />
ulikt hovedbygget.<br />
Utenpå isolasjon og vindsperre, kles bygningen med en skjerm inspirert av skigarder. Skigarden utføres på tradisjonelt vis<br />
slik at alle skiene har litt ulik utforming og størrelse.<br />
De nye bygningene for undervisning og hovedinngangen med sanitæranlegget oppføres på samme vis slik at hele tiltaket<br />
bærer samme karakter.<br />
Materialer og overflater er alle enkle og basert på tre. Det nye verkstedet med sine tilleggsfunksjoner settes sammen av en<br />
begrenset palett som repeteres på forskjellig vis.<br />
Med den rasjonelle delingen av tekniske rom og lager fra det åpne verkstedetsbygget, muliggjøres en fleksible bruk og<br />
skalering av anlegget dersom behovet skulle melde seg.<br />
<strong>SKI</strong>GARD<br />
MASSIVTRE<br />
UNDERVISNINGSROM<br />
SEDUM<br />
LAFTEVERK<br />
3 m<br />
4 m<br />
<strong>SKI</strong><br />
LENGDESNITT C 1:200<br />
0 5m 10m 20m
Change language
