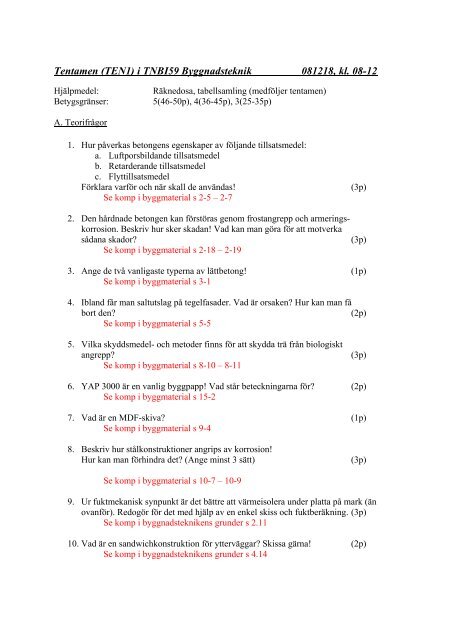

<strong>Tentamen</strong> (<strong>TEN1</strong>) i <strong>TNBI59</strong> <strong>Byggnadsteknik</strong> <strong><strong>08</strong><strong>12</strong>18</strong>, <strong>kl</strong>. <strong>08</strong>-<strong>12</strong><br />
Hjälpmedel:<br />
Betygsgränser:<br />
Räknedosa, tabellsamling (medföljer tentamen)<br />
5(46-50p), 4(36-45p), 3(25-35p)<br />
A. Teorifrågor<br />
1. Hur påverkas betongens egenskaper av följande tillsatsmedel:<br />
a. Luftporsbildande tillsatsmedel<br />
b. Retarderande tillsatsmedel<br />
c. Flyttillsatsmedel<br />
För<strong>kl</strong>ara varför och när skall de användas!<br />
Se komp i byggmaterial s 2-5 – 2-7<br />
(3p)<br />
2. Den hårdnade betongen kan förstöras genom frostangrepp och armeringskorrosion.<br />
Beskriv hur sker skadan! Vad kan man göra för att motverka<br />
sådana skador?<br />
(3p)<br />
Se komp i byggmaterial s 2-18 – 2-19<br />
3. Ange de två vanligaste typerna av lättbetong! (1p)<br />
Se komp i byggmaterial s 3-1<br />
4. Ibland får man saltutslag på tegelfasader. Vad är orsaken? Hur kan man få<br />
bort den?<br />
(2p)<br />
Se komp i byggmaterial s 5-5<br />
5. Vilka skyddsmedel- och metoder finns för att skydda trä från biologiskt<br />
angrepp?<br />
Se komp i byggmaterial s 8-10 – 8-11<br />
(3p)<br />
6. YAP 3000 är en vanlig byggpapp! Vad står beteckningarna för? (2p)<br />
Se komp i byggmaterial s 15-2<br />
7. Vad är en MDF-skiva? (1p)<br />
Se komp i byggmaterial s 9-4<br />
8. Beskriv hur stålkonstruktioner angrips av korrosion!<br />
Hur kan man förhindra det? (Ange minst 3 sätt)<br />
(3p)<br />
Se komp i byggmaterial s 10-7 – 10-9<br />
9. Ur fuktmekanisk synpunkt är det bättre att värmeisolera under platta på mark (än<br />
ovanför). Redogör för det med hjälp av en enkel skiss och fuktberäkning. (3p)<br />
Se komp i byggnadsteknikens grunder s 2.11<br />
10. Vad är en sandwichkonstruktion för ytterväggar? Skissa gärna! (2p)<br />
Se komp i byggnadsteknikens grunder s 4.14
11. Vad menas med primär- respektive sekundär bärverk i en takkonstruktion?(2p)<br />
Se komp i byggnadsteknikens grunder s 5.2.5.3<br />
<strong>12</strong>. Skissa anslutning mellan grunden och en modern regelvägg. Du väljer själv<br />
grundläggningsmetod. Ange dimensioner på valda material, samt ange dess funktion i<br />
konstruktionen. Markera grundläggningsdjup. (Försök att rita relativt skalenligt, så<br />
underlättar de utformningen)<br />
(5p)<br />
V.G.V
B. Räkneuppgifter<br />
1. En betong av hållfasthets<strong>kl</strong>ass K30 och med standardcement används till en<br />
bjäl<strong>kl</strong>agkonstruktion. På ritningen står att formen får ej rivas förrän betongen uppnått<br />
tryckhållfastheten 20 MPa (ca 70% av sluthållfasthet). Betongtemperaturen under<br />
härdningen är:<br />
- Dygn 1 +18 ○ C<br />
- Dygn 2 +15 ○ C<br />
- Dygn 3-5 +<strong>12</strong> ○ C<br />
- Dygn 6 och senare +10 ○ C<br />
Vid leverans hade betongen temperaturen +20 ○ C.<br />
Efter hur lång tid kan formen rivas?<br />
(5p)<br />
Lösning:<br />
K30, 20MPa > Det behövs att Σ t e ≥ ca 110 timmar<br />
Dygn Temp K T -faktor t e Σ t e<br />
0 20 0 0 0<br />
1 18 0.95 23 23<br />
2 15 0.82 19.7 43<br />
3 <strong>12</strong> 0.68 16.3 59<br />
4 <strong>12</strong> 0.61 14.6 74<br />
5 <strong>12</strong> 0.61 14.6 88<br />
6 10 0.56 13.4 101<br />
7 10 0.52 <strong>12</strong>.5 114 > 110 OK!<br />
Svar: efter 7 dygn!
2. Beräkna den korrigerade värmegenomgångskoefficienten U korr för följande golv på<br />
markkonstruktion.<br />
Betongplatta: 42 x 18 m 2 ,<strong>12</strong>0 mm tjock, på dränerande och kapillärbrytande<br />
skikt av makadam 250 mm<br />
Värmeisolering: Cellplast, i yttre randzon 200 mm, i inre randzon <strong>12</strong>0 mm<br />
och innanför den inre randzonen 70 mm<br />
Marktyp: Lera (5p)<br />
Lösning:<br />
0-1m<br />
Rsi = 0.17 m 2 C/W<br />
<strong>12</strong>0 Betong, R = 0.071 m 2 C/W<br />
200 Cellplast, R = 5.556 m 2 C/W<br />
250 Dränering, R = 0.2 m 2 C/W<br />
Lera, R = 1.0 m 2 C/W<br />
R T = 7.0 m 2 C/W, U = 0.143W/m 2 .C =U korr<br />
1-6m<br />
R T = 0.17 +0.071+ (0.<strong>12</strong>/0.036) +0.2+3.4 = 7.174 m 2 C/W, U = 0.139 W/m 2 .C =U korr<br />
>6m<br />
R T = 0.17+0.071+ (0.07/0.036) +0.2+4.4= 6.785 m 2 C/W, U = 0.147 W/m 2 .C =U korr<br />
A tot = 42*18 = 756 m 2<br />
A 0-1 = 42*18 - 40*16 = 116 m 2<br />
A 1-6 = 40*16 - 30*6= 460<br />
A >6 = 40*6= 180 m 2<br />
U medel = (116*0.143 + 460*0.139 + 180*0.147)/756 = 0.14 W/m 2 .C
3. Beräkna den korrigerade värmegenomgångskoefficienten U korr för följande takkonstruktion:<br />
Inifrån räknat:<br />
13 mm gips<br />
0,2 mm Plastfolie<br />
200 mineralull mellan reglar 45x200<br />
500 lösull<br />
600 ventilerad vind<br />
22 råspont<br />
Tätskikt av papp<br />
(6p)
4. Utför följande beräkningar för vidstående konstruktion:<br />
a) Beräkna ånghalten för inneluften och uteluften<br />
För inneluften antas ett fukttillskott på 3 g/m3. (1p)<br />
b) Beräkna RF för inneluften (1p)<br />
c) I vilken riktning går ångdiffusion genom<br />
plattan nära kanten och mitt under huset? (2p)<br />
Motivera svaret!
