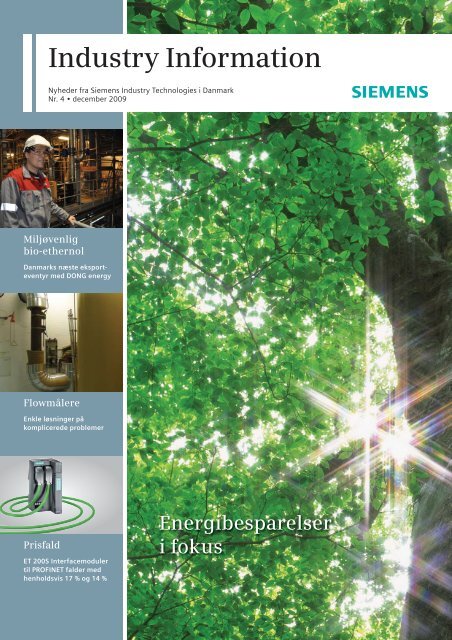

Industry Information online - Siemens

Miljøvenlig

bio-ethernol

Danmarks næste eksporteventyr

med DONG energy

Flowmålere

Enkle løsninger på

komplicerede problemer

Prisfald

Industry Information

Nyheder fra Siemens Industry Technologies i Danmark

Nr. 4 • december 2009

ET 200S Interfacemoduler

til PROFINET falder med

henholdsvis 17 % og 14 %

Energibesparelser

i fokus

2

Indholdsfortegnelse

03 Leder

Energibesparelser synliggør vi fra starten

04 Flowmåler fik styr på fjernvarmevandet

06 5 m2 Totalt Integreret Automation (TIA)

TEMA TEMA TEMA TEMA TEMA TEMA

09 Miljøvenlige løsninger

10 Store energibesparelser

12 Endnu en energisparerunde

14 Pålidelige og præcise energimålinger

16 Brug frekvensomformere og spar på energien

17 ”Power nap” til frekvensomformeren kan blive

en ny energisparefunktion

18 DONG

TEMA TEMA TEMA TEMA TEMA TEMA

21 Siemens PLM lancerer HD3D

22 Comos – et Life Cycle Asset Information

Management System


24 Sikkerhedsnyt

24 Opslagstavle

Redaktion: Melina Andersen, chefredaktør og Birgitte Mønsted, E.D.

Layout og produktion: Corporate Communications

Tryk og repro: PrinfoHolbæk-Hedehusene

Oplag: 3.450 stk.

26 Ny Siemens Mall

28 Egenskaber ved den nye SIMATIC S7-1200

micro-PLC

30 Tips & tricks: SIMATIC S7-1200 kommunikation

med HMI-panel

32 Nyheder – fra SIMATIC ET 200-fronten

33 Innovation Tour. Værdifuld integration blandt

systemer og mennesker

34 Konkurrence

35 Industry Information online

35 Redirects til www.siemens.dk/ind

Indstik: Aktuelle softwareversioner

Energibesparelser synliggør vi fra starten

AF JENS-PETER KRISTENSEN

LEDER

Vores kendte energiressourcer aftager, og energipriserne

stiger i takt med, at det globale befolkningstal og energiforbrug

stiger. Det lægger et udviklingspres på energibesparende

og miljøvenlige teknologier til de el-forbrugende

produkter, lige som intelligent energimanagement til større

anlæg vil få øget betydning. Det er et tema, som er særligt

vigtigt for området drevteknologi, inden for hvilket 2/3 af

hele el-energien i vores samfund forbruges. Intet andet

område bruger tilnærmelsesvist så meget el-energi som elmotorer,

og udfordringen er at få vendt den dyre udvikling

med stigende energipriser til en god udvikling med et overproportionalt

lavt energiforbrug og dermed øget produktivitet.

Når vi bruger for meget energi, betaler vi også for meget.

Det er motivationsfaktor nummer ét ved energibesparelsesprojekter

i såvel privat som i erhvervsmæssig sammenhæng.

En forsinkende faktor i implementeringen af energibesparende

teknologier er, at den der producerer maskinen

ikke selv bærer udgifterne til maskinens el-forbrug i driftsperioden.

Det vil sige, at investeringen i energibesparelser

er fordyrende på maskinsiden uden nogen umiddelbar synlig

besparelse, mens maskinbrugeren har udgiften til maskinens

drift og dermed får hele værdien af energibesparelsen.

Siemens er med sine mange produkter og systemer den

bredeste leverandør til dansk industri, og vi gør os umage

for at levere en løsning, der også energimæssigt er optimal.

Vi er bevidste om, at det, at en energibesparende løsning

har en grøn profil, ikke alene kan sælge idéen; men

sat sammen med et økonomisk incitament vil den energibesparende

løsning blive valgt.

Når vi sælger en motor til en pumpe eller ventilator – og

det gør vi ofte, for ca. 65 % af Danmarks el-forbrug anvendes

til disse driftstyper – så vil motorens pris kun være ca. 1

- 3 % af den driftsomkostning til el, som motoren forbruger

i sin levetid. Motorens handelspris er således kun den øverste

lille top af pr-isbjerget for at bruge det billede, og den

rigtige løsning fås kun ved at betragte hele produktets livscyklus.

Det er komplekst og kræver kendskab til mange parametre.

Siemens er her på forkant med værktøjer, der

hjælper i konstruktionsfasen med at finde den optimale

løsning, som samtidig inkluderer fremtidige driftsudgifter

og kan anvise tilbagebetalingstider på energibesparende

investeringer. Mange vælger at lade motoren blive styret af

en frekvensomformer, da de typiske energibesparelser herved

ligger på omkring 50 %.

Et nyere tema omkring energibesparelse er generatorisk

drift ved opbremsning af maskinbevægelser, hvor maskinen

kan gøres til energiproducent i stedet for energiforbruger.

Udviklingen i denne retning er kommet senere i gang

end pumpe- og ventilatorregulering; men understøttes af

markedets krav om stadig hurtigere og mere præcise produktionsmaskiner

samt det forhold, at vi meget nødigt vil

betale for energien to gange, hvilket kan blive konsekvensen,

når overskydende bremseenergi i form af varme skal

transporteres bort ved hjælp af aircondition i el-tavle eller i

tavlerum.

På området generatorisk drift har vi udviklet stærke løsninger

med SINAMICS’ intelligente effektmoduler, der giver

mange fordele ud over energibesparelsen, da mange komponenter

i energistrengen kan dimensioneres efter et lavere

strømforbrug. Denne innovative løsning fordeler sine besparelser

igennem produktets livscyklus, og vores

projekteringsværktøjer tager højde for fordelene ved den

nye teknologi.

Ved synliggørelsen af drevprodukternes pris gennem deres

livscyklus kan vi således motivere energibesparende tiltag

både for producent og for bruger. Jeg vil opfordre dig til

også at blive inspireret til energibesparelser på

www.siemens.com/energy-saving.

3

4

Flowmåler fik styr på fjernvarmevandet

AF LEIF OSMARK

FREELANCEJOURNALIST

Bo Pedersen fra VEKS ved

clamp-on flowmåler

Store udsving i fremløbstemperaturen var et problem

for VEKS, der forsyner varmeværkerne på den københavnske

vestegn med fjernvarme. Løsningen var at kigge

på flowet frem for temperaturen.

Enkle løsninger på komplicerede problemer er ofte de bedste.

Men at regne sig frem til de enkle løsninger kræver til

gengæld ofte, at man er i stand til at tænke lidt alternativt.

Og det var medarbejderne hos VEKS, Vestegnens Kraftvarmeselskab,

der forsyner 19 lokale fjernvarmeselskaber på

Københavns vestegn med varme.

VEKS har i undergrunden omkring 102 kilometer dobbeltrør,

der bringer overskudsvarme fra blandt andet kraftvarmeværker

og affaldsforbrænding ud til varmeværkerne.

Vandet i rørene er op til 120 grader varmt, og det normale

tryk i rørene er 15 bar. Men temperaturen på det vand, som

VEKS modtager, er meget svingende, og heri lå det komplicerede

problem.

Udsvingene i temperaturen forplantede sig nemlig helt ud

til vandhanerne og radiatorerne hos almindelige borgere.

Især var Rødovre Fjernvarmeforsyning hårdt ramt på grund

af den meget svingende produktion på Vestforbrænding,

som VEKS modtager overskudsvarme fra.

”Vores net reagerer, når vores leverandører skruer op og

ned, og vi havde et problem med at få reguleret vekslerne

fra vores høje tryk og temperaturer over til varmeværkernes

lavere tryk og temperaturer,” siger Bo Pedersen, der er

projektkoordinator i VEKS.

Flyttet temperaturkurven

Varmeleveringen til Rødovre Fjernvarmeforsyning blev alene

reguleret ved hjælp af tryk- og temperaturmålere. Men

når forbrugerne pludselig bruger meget vand på én gang,

er den form for regulering for langsom, da det tager lidt

tid, inden temperaturændringer slår igennem. I stedet fik

medarbejderne hos VEKS idéen til at forsøge at regulere leveringen

ved at måle flowet.

”Ved at sætte en flowmåler op, der måler flowet på distributionssiden,

kan vi sikre, at det er forholdsmæssigt lig

med flowet på vores side. Med flowmåleren får vi hele tiden

besked om, nøjagtigt hvor meget vand fjernvarmeværket

bruger, og dermed kan vi beregne, hvor meget vand

der skal cirkulere på vores side, for at energibalancen stemmer

på begge sider af vekslerne,” siger Bo Pedersen.

At flowmåleren virker, er der ingen tvivl om. Bo Pedersen

demonstrerer en kurve, der viser temperaturudsvingene før

og efter, at de begyndte at regulere ved hjælp af flowet.

Havde det været et hjertediagram, havde det set sort ud for

patienten, for efter en lang periode med hektisk aktivitet,

flader kurven pludselig ud til en lige streg. Men her er den

flade kurve et positivt signal, fordi det er et udtryk for stabilitet

i flowet og dermed i temperaturen.

”Vi har fået flyttet temperaturkurven over på vores side,

hvor det ikke betyder så meget,” siger Bo Pedersen.

Afbryder ikke produktionen

Foreløbig har VEKS sat flowmålere op på tre stationer, og

monteringen af hver af dem har ikke taget mere end en

dag. Til gengæld har man brugt mange dage på at finde

frem til den rigtige flowmåler, som viste sig at være en

clamp-on model fra Siemens.

”Det er den tredje model, vi prøver. De andre kunne simpelthen

ikke måle nøjagtigt nok, og de var alt for indviklede

at sætte op. Samtidig fik vi en masse detaljer, som der

ikke var nogen forklaring på, hvad vi skulle bruge til,” siger

Bo Pedersen.

Flowmåleren måler ved hjælp af ultralyd, og selv om den

monteres uden på røret, har dens nøjagtighed overrasket

Bo Pedersen positivt.

”Vi har målere svejset ind i rørene på vores side, så vi kan

beregne, hvad temperaturerne skal være, og ved det første

forsøg med den nye flowmåler stemte resultatet ikke. Men

så testede vi temperaturfølerne i en temperaturkasse, og

det viste sig, at det var dem, der var skredet lidt,” siger han.

For VEKS er det også vigtigt, at flowmåleren er en clampon

model, da det betyder, at den kan monteres, uden at

man behøver at lukke for vandet.

”Den er nem og billig at sætte op i forhold til noget, der

skal svejses ind. Det ville foruden certifikatsvejsning og efterfølgende

røntgenfotografering kræve, at der skal lukkes

for vandet, og at kedler skal startes for at varme op med

olie eller gas i stedet for, og det er meget dyrt. På den her

måde, påvirker det hverken kunderne eller vores drift,” siger

Bo Pedersen.

Overvågning af flowmåleroplysninger og mere end 17.000

andre signaler

Hjælp til grønne regnskaber

På første sal på kontoret i Albertslund har VEKS en central,

hvor medarbejderne kan overvåge alle flowmålernes oplysninger

– og 17.435 andre signaler. De oplysninger kommer

kunderne til gode, for i formålsparagrafferne lyder det

blandt andet, at VEKS skal hjælpe andre med at spare.

”Vi hjælper for eksempel vores kunder med oplysninger til

grønne regnskaber og hjælper dem med at jage deres returtemperaturer,

for det koster at aflevere for varmt vand,”

siger Bo Pedersen.

Dermed hjælper VEKS kunderne med at være mere energirigtige

og miljøvenlige, og til det formål er flowmåleren et

vigtigt redskab, fordi den erstatter formodninger med viden

om de faktiske forhold.

”Jo mere du ved om systemet, desto bedre kan du optimere

det,” siger Bo Pedersen.

Flowmåleren

VEKS har brugt en SITRANS FUS 1020 Basic clamp-on

flowmåler med tilhørende transducere til rørstørrelser

på 50 – 300mm.

FUS 1020 giver en 4-20mA analog udgang og digitale

udgange for fejlsignal og tællepuls.

Nøjagtighed +/ -0,5 til 1 % af flow.

For information om Siemens procesinstrumenter

se www.siemens.dk/procesinstrumentering

5

6

5 m 2 Totalt Integreret Automation (TIA)

på en pakkemaskine

AF PETER GREVE

KONSULENT

Mikal Iversen i gang med fabrikstest af kassefyldermaskine

Pakkemaskiner er mange ting, men en pakkemaskine til

at pakke friskbagt brød skal have helt specielle egenskaber

med hensyn til håndtering af produkterne.

Nyskivet rugbrød er skrøbeligt og kræver meget stor

forsigtighed, når det skal lægges i en pose. Også når

poserne efterfølgende lægges i transportkasserne, skal

det ske med forsigtighed, så de ikke bliver klemt, og

brødet beskadiges.

På en tidligere landbrugsejendom lidt uden for Klovborg

ved Nørre Snede finder vi virksomheden SR Pack i (alt

for) beskedne rammer. SR Pack er nemlig en suveræn

europamester i disse specielle maskiner, der vel stort set

pakker alt det brød, vi køber i supermarked erne.

SR Pack er også mere end pakkemaskiner til brød og kager.

De tager sig gerne af hele projekter på brødfabrikkerne fra

det sted, hvor brødet kommer ud fra køletårnene, og indtil

brødet er pakket i poser og lagt i transportkasser, som er

palleteret. Klar til lastvognene eller til lageret. I en sådan

pakkelinje kan der indgå meget andet som for eksempel

skæremaskiner, transportbånd og elevatorer, som SR Pack

enten selv fremstiller eller indkøber hos partnere og underleverandører.

Ca. 20 medarbejdere klarer stort set alt fra

konstruktion over produktion og til opstilling og indkøring

hos kunden.

Et relativt nyt område for SR Pack er kvalitetskontrol med

røntgenudstyr. Hvem har ikke prøvet det ubehagelige at

tygge i en lille sten, der er kommet med i brødet? Men med

røntgen-kvalitetskontrollen bliver alle fremmedlegemer

som sten, metal, glasskår og lignende detekteret, og efter-

5 m 2 Totalt Integreret Automation Den centrale del af PLC-styringen

følgende fjernes det dårlige produkt fra pakkebåndet.

Nok er brød en specialitet for SR Pack, men frugt og grøntsager

kræver en lige så nænsom behandling som brød, og

derfor har det været nærliggende at udvide produktprogrammet

til også at omfatte posepakkemaskiner til frugt og

grønt.

Ordre til Finland

En ordre på 4 kassefyldemaskiner til en brødfabrik i Finland

gav SR Pack et skub over mod automatik fra Siemens. I kundens

kravspecifikation står nemlig, at maskinerne skal bestykkes

med udrustning fra Siemens. Hidtil har SR Pack

brugt udstyr af et andet fabrikat, og derfor mente de ikke,

at de havde den nødvendige ekspertise på området, og på

grund af en relativ stram tidsplan valgte SR Pack at tage en

underleverandør ind. SR Pack har af og til købt komponenter

hos FH Automation i Horsens, og derfor var det naturligt

at rette henvendelse til FH Automation for at få dem til

at fremstille automationen på maskinleverancen til Finland.

Renovering af PLC-program

Ifølge direktør Flemming Brix støder SR Pack af og til på

kundekrav om at få maskiner leveret med Siemens-styringer.

Man har så valgt den hårde vej og gjort det på den helt

rigtige måde. I stedet for den nemme løsning hvor man fra

den sædvanlige styring konverterer PLC-programmet – som

man i øvrigt har lappet på i tidens løb, når der kom nye

funktioner til, og som derfor ikke er helt optimalt – besluttede

man fra begyndelsen, at hele maskinstyringen og PLCprogrammet

skulle nytænkes og nydesignes. På denne

måde ville man få en langsigtet og gennemskuelig løsning

med automatik fra Siemens. Ja, slutkunden har oven i købet

selv leveret nogle af softwareblokkene til programmet,

dvs. mindre programsekvenser som anvendes på alle deres

fabrikker.

Denne maskinleverance er således SR Packs startskud til at

udvide deres eget sortiment, hvad angår automatikløsninger

på maskinerne. Fremover kan kunderne også vælge at

få maskinerne leveret med udrustning fra Siemens.

Problemfrit projekt

Lars Høberg fra FH Automation har været projektleder på

denne første maskine. Men at SR Pack selv har en automatikmand,

el-chef Torben Tang, der kender alle styringsprincipperne

og maskinens reaktioner, har været en stor hjælp

for FH Automation under projektering, opbygning og test

af maskinen. Til gengæld har Torben Tang, som naturligvis

på længere sigt skal overtage servicen på maskinerne, fået

en grundig uddannelse.

Direktør

Flemming Brix,

SR Pack

”FH Automation har leveret det, vi

har bedt om, og såvel tilbudsprisen

som tidsplanen er overholdt til

punkt og prikke,” siger direktør

Flemming Brix og fortsætter: ”Også

samarbejdet på værkstedet mellem

vores folk og FH Automations folk er

gået fuldstændigt gnidningsløst.”

Direktør Leif Rasmussen fra FH Automation,

som også er med til mødet,

supplerer: ”Vi har nok især kunnet

mærke en større vilje til samarbejde

og til i fællesskab at finde de små

løsninger, som vi altid skal gøre på

stedet. Også når det involverede

mekanikerne.”

Maskinen skal have forbindelse til brødfabrikkens lagerstyringssystem,

og det er en del af softwareprojektet, der skal

løses i samarbejde med kundens egne folk, når maskinen

kommer til Finland. Derfor er der afsat 2 uger til idriftsætning.

Både Lars Høberg fra FH Automation og Torben Tang

fra SR Pack vil deltage i idriftsætningen i Finland.

Noget om teknikken

Kassefylderne skal kunne behandle op til 65 produkter pr.

minut - eller sagt på anden måde - fylde 14 brødkasser pr.

minut! Det stiller ekstremt store krav til både hurtighed og

nænsomhed, og derfor er der i stor udstrækning valgt servodrev

til at styre de vitale funktioner. 9 servodrev med

7

8

32 drevaksler + motormoduler på stribe

SINAMICS S120 med high-dynamic servomotorer udgør

kernen i selve håndteringen af brødposer og -kasser.

Yderligere 21 motorer er styret af S120’ere med dobbelt

motormodul. FH Automation har af hensyn til standardiseringen

valgt at anvende S120’erne til alle styrede motorer,

og derfor har man det flotte syn af 16 SINAMICS S120 på

en lang række, når tavlelågen åbnes.

Selve maskinstyringen er løst med en SIMATIC S7 PLC med

den kraftige CPU 317-2PN/DP med både PROFIBUS og PRO-

FINET. Lokal operatørbetjening sker via et 10” touchpanel

MP 277 projekteret med WinCC flexible. Fordelingen af

PROFINET-/Ethernetsignalerne sker ved hjælp af en SCA-

LANCE X005-switch.

Der er SIMATIC S7-300 PLC’er, ET200S IO-stationer, SITOP

strømforsyninger, SCALANCE netværksswitche, MP 277

operatørpanel, SINAMICS drev og servomotorer. Alt indgår i

Siemens-konceptet Totalt Integreret Automation, og derfor

har det været særligt nemt at koordinere projekteringen af

de enkelte komponenter, da det hele sker med STEP 7 PLCprogrammeringssoftwaren

som basis.

FH Automation

FH Automation A/S er dannet i 2004, da det blev udskilt fra

FH Gruppen og er i dag er en højteknologisk virksomhed,

der leverer software, el-tavler og systemløsninger til den

danske industri. Siden dannelsen er FH Automation ekspanderet

med en kontrolleret hastighed, og i dag er der 28

medarbejdere i virksomheden. FH Automation A/S er certificeret

Siemens Solution Partner

Siemens Solution Partner Automation

– er betegnelsen på certificerede og erfarne

systemudviklere, som kan rådgive om og implementere

individuelle løsninger baseret på kom -

ponenter fra Siemens Industry.

TEMA TEMA TEMA TEMA TEMA TEMA TEMA TEMA TEMA TEMA TEMA TEMA TEMA TEMA TEMA

Miljøvenlige løsninger

– er også effektive for produktiviteten

20 mio. industrimotorer på verdensplan

forbruger 65 procent af den samlede

elektricitet i industrien. Frekvensomformere

regulerer hastigheden efter behovet/kravene

og reducerer derfor i samarbejde

med lavenergimotorerne (se foto)

effektforbruget i industrien med op til

60 procent. For de ca. 20 mio. industrimotorer,

der er i drift på verdensplan,

betyder det en potentiel besparelse på

600 terawatt timer pr. år svarende til

300 mio. tons CO 2

2009 er energieffektivitetens år, og fokus på området

bliver næppe større end her i december.

Derfor sætter vi området i centrum med dette

nummers tema.

Ved udvikling af maskiner og produktionsanlæg er

det i dag vigtigt – om ikke nødvendigt – at tænke

mere langsigtet med hensyn til de omkostninger,

der er i relation til produktion og levetid. Der er eksempelvis

store økonomiske besparelser at hente

ved brug af frekvensomformere sammen med lavenergimotorer

til ventilation, pumpesystemer, transportbånd

og kompressorer, da der med disse systemer

er en markant besparelse ved regulering i

anlæggets dellast- og tomgangsperioder. Der er så

store besparelser at hente specielt inden for drevområdet,

at der i dag tages højde for det i de standarder

og lovkrav, som defineres på for eksempel europæisk

plan. Men også inden for automation er det i

høj kurs. Eksempelvis er organisationen PROFIBUS &

PROFINET International i fuld gang med at definere

og standardisere en producentuafhængig energibesparende

profil baseret på PROFINET. Læs mere herom

på de efterfølgende sider.

Vil du vide mere om Siemens’ svar på de miljømæssige

og energibesparende udfordringer, anbefaler vi

dig at gå på opdagelse via

www.siemens.com/environmentalportfolio

Siemens præsenterer under hele COP15-perioden fra

d. 7. - 18. december en række spændende fremtidsteknologier

på miljøområdet på Rådhuspladsen i

København. Det sker i forbindelse med kampagnen

Hopenhagen, hvor Siemens er en af hovedsponsorerne.

Redaktionen.

9

10


Store energibesparelser

– ved det rigtige valg af komponenter

AF ULF LINDHARD

Slutbrugere og maskinbyggere har meget at vinde ved

at fokusere på energirigtig produktion. Ved øget fokus

på mekanisk/elektrisk design kan maskiner udvikles, så

de producerer mere med mindre energiforbrug.

BESPARELSER. Energibesparelser og nedbringning af CO 2 -

udledningen er for tiden i alles fokus. For de fleste i automationsverdenen

er det ingen hemmelighed, at der er kraftige

besparelser for slutbrugerne ved at anvende

frekvensomformere og lavenergimotorer på pumper og

ventilatorer.

Fokus på energirigtig produktion

Inden for produktionsmaskinområdet har fokus dog været

meget mindre, og det er ærgerligt. Både slutbrugeren og

maskinbyggeren har meget at vinde ved at fokusere på

energirigtig produktion. Ved øget fokus på mekanisk/elektrisk

design, også kaldet mekatronik, kan maskiner udvikles,

så de producerer mere med et mindre energiforbrug.

Elektronik afløser mekanik

Når en maskine skal udvikles, er det meget vigtigt, at både

den mekaniske og den elektriske løsning gennemarbejdes,

før det første HW-arbejde påbegyndes. Moderne motion

controlere, som eksempelvis SIMOTION, kan løse opgaver,

som man førhen udførte med sindrige mekaniske løsninger.

I dag kan man altså erstatte mekanik med motion control

løsninger. Herved har maskinbyggeren en mulighed for

at gennemføre løsninger, som er mekanisk mindre komplekse.

Og hvis han/hun samtidig er dygtig til at bygge maskinerne,

så de er mekanisk optimale i forhold til den opgave,

de skal løse, er der mange penge at spare.

Optimal produktion som udgangspunkt

I de seneste år er en række nye mekaniske konstruktioner

taget i brug. Det er typisk Pick & Place løsninger til pakkemaskiner,

hvor fokus ligger på høj ydeevne og fleksibel maskinopbygning,

som eksempelvis i Delta 3 Picker, Flex Picker,

Roll Picker osv. Fælles for disse nye mekaniske

løsninger er, at mekanikken er designet med udgangspunkt

i en optimal produktion.

Minimering af vægten

Her er det mekaniske materiale valgt ud fra, at det skal

være let og stærkt. Når den mekaniske konstruktion inertimæssigt

er i balance med den last, maskinen skal flytte,

kan det rette servodrev vælges. Ofte foregår valget af motorstørrelser

ud fra en mekanisk konstruktion, som allerede

er lavet, og kan motoren ikke klare opgaven, sættes blot en

større motor på.

Det er selvfølgelig en vej at gå, men næppe den optimale. I

mange tilfælde bliver problemet værre, fordi den større

motor også har en større masse og derved skal bruge mere

energi. Hvis man i stedet for minimerer vægten på den mekaniske

konstruktion, får man en rigtig winwin-situation.

Mindre servomotorer, mindre servoforstærkere, mindre

gear, mindre kabler, mindre slitage osv. Det er den vej, der

også fører til maskiner, der kan producere mere med mindre

HW og et lavere energiforbrug.

Regenerative drevløsninger

Regenerative drevløsninger er også med til at mindske

energiforbruget. SINAMICS frekvensomformere og servoløsninger

fås med regenerative forsyningsmoduler, sådan

at overskydende effekt fra motorer, der skal nedbremse

maskinen, leveres tilbage til forsyningsnettet.

Ud over den energimæssige besparelse er der også en besparelse

på komponenter som bremsemodstande og bremseenheder,

der nu kan undværes. Tavlen kan også reduceres

i størrelse, da den generende overskudsvarme fra

bremsemodstandene er væk. En yderligere fordel ved de

regenerative drevsystemer er, at powerfaktoren (cos ) ligger

tæt på 1, hvilket betyder et mindre strømforbrug fra

nettet og derved mindre tab.

Modulære maskinløsninger

SIMOTION er en meget stærk motion control-CPU, som kan

håndtere de fleste former for multiakseinterpolation, som

eksempelvis kræves for at kunne styre en Delta 3 Picker.

Derudover kan man med SIMOTION også gennemføre modulære

maskinløsninger, så besværlige mekaniske sammenkoblinger

mellem enkelte maskinenheder helt forsvinder.

De enkelte maskinmoduler sammenkobles elektronisk via

et bussystem som PROFINET eller PROFIBUS. Med disse to

bussystemer er det er muligt at realisere jitterfri isynkron

kommunikation, som sikrer en fleksibel elektronisk aksel

gennem maskinen. Modulopbyggede maskiner er billigere

og hurtigere at producere og nemmere at servicere, så her

er der også en konkurrenceparameter, som maskinbyggeren

har glæde af.

Yderligere informationer kan fås Siemens Industry

Presales telefon 44 77 55 55 – tast 2


Eksempler på mekaniske løsninger

med fokus på at minimere vægten på

det, motorerne skal drive.

Delta 3 Picker

Roll Picker

Delta 2 Picker

11

12


Endnu en energisparerunde – eller skal

vi foretage en energioptimering?


KONSULENT

De seneste årtiers stærkt stigende priser på energi har

medført utallige projekter med en målsætning om lavere

energiomkostninger.

Hvis en virksomhed har fulgt op på dette område, er der

stor sandsynlighed for, at de fleste iøjnefaldende besparelser

med god økonomi er fundet og gennemført. Skal der

spares yderligere på energiomkostningerne, hedder det en

systematisk energioptimering.

De fleste virksomheder har én måler til hver energiform, og

den registrerer hele forbruget og anvendes som afregningsgrundlag

med energileverandørerne. Et samlet overblik

over hvor virksomhedens energi forbruges, og hvad

den bruges til, er en udbredt mangel.

Energioptimering i en automationssammenhæng

I denne artikel finder du et af Siemens’ svar på, hvordan

man i en automationssammenhæng og som en integreret

del af vores Totally Integrated Automation (TIA) koncept

kan opsamle, bearbejde og præsentere energidata, og

hvordan man proaktivt kan styre produktionen ud fra en

energiforbrugsparameter.

Et ledelsesværktøj

Et system til energistyring indeholder alle de foranstaltninger,

der kan føre til energieffektivitet og til reduktion af

emission (CO2-udledning), og det gør en virksomhed i

stand til kontinuerligt og systematisk at analysere, beslutte

og forbedre forholdene om dens energiforbrug. Under en

sådan optimeringsproces skal der tages hensyn til økonomi

såvel som til de tekniske, juridiske og miljømæssige aspekter.

Planlægningsprocessen omfatter såvel en overordnet strategi

med generelle definitioner på målsætninger og detailkoncepter

som foranstaltninger til effektiv udnyttelse af

energien, håndtering af forbrugsdata og synliggørelse af

resultaterne.

Energistyring skal implementeres på ledelsesniveau og bør

indeholde såvel organisatoriske som tekniske instrukser samt

en redegørelse for de økonomiske muligheder og aspekter.

Ved en effektiv styring af energiforbruget vil der ofte kunne

spares mellem 5 og 20 % af virksomhedens energiomkostninger

med en typisk tilbagebetalingstid på mindre end

2 år.

Energistyringssystemets bestanddele

Energiforbruget i en produktionsvirksomhed kan betragtes

som hørende under produktionsledelsen. Siemens ser energioptimering

som en væsentlig del af en fremtidig automationsstrategi

og giver med vores TIA-koncept en række muligheder

for at integrere produkter til energimåling og

energiovervågning i den samlede automationsløsning og

via forskellige softwareværktøjer at kunne bearbejde dem.

En central del af Siemens’ energistyringssystem er softwaremodulet

SIMATIC Powerrate, der kan installeres på SCA-

DA-systemet SIMATIC WinCC eller på processtyringssystemet

SIMATIC PCS7. De grundlæggende funktioner i SIMATIC

Powerrate er

• Automatisk opsamling og lagring af energidata, f.eks. el,

gas, varme eller vand

• At kortlægge vejene i virksomhedens energiflow

• At skabe transparens i virksomhedens forbrugsstruktur

• At kunne fordele forbrug og omkostninger til afdelinger,

produktionslinjer osv

• At danne forecast over forbruget i samme 15 minutters

perioder, som anvendes til forbrugsafregning af el-leverandøren

• Automatisk ind- og udkobling af forbrugere i spidsbelastningsperioder

efter en fastlagt prioritering


Alle forbrugsdata kan leveres i et Excel-ark, hvor der kan foretages

yderligere beregninger, og som ledelsen kan bruge

som beslutningsgrundlag for at gennemføre energibesparende

foranstaltninger.

Der findes mange faceplates i Powerrate

I industrielle omgivelser er der næsten altid feltbusser,

PLC’er, kommunikationsnet og SCADA- eller proceskontrolsystemer

i området. En af fordelene ved energistyringen fra

Siemens’ Power Management System, er, at når disse PLC’er

og kommunikationsnet findes i forvejen, er det nemt at

bringe de indsamlede energidata frem til de skærmsystemer,

hvor Powerrate er installeret. Powerratesystemet består

dels af færdige faceplates til WinCC og PSC 7 og dels af

S7-blokke til PLC’erne – hovedsagelig til kommunikation og

beregninger. Energimålinger kan komme fra en række Siemens

komponenter, som f.eks. SENTRON PAC måleinstrumenter,

SIMOCODE motorstyringer, SENTRON kompakt- og

luftbrydere, ET200S motorstartere, SIRIUS softstartere, SI-

TRANS procesinstrumenter etc. samt tilsvarende egnet udstyr

fra andre leverandører. I energistyringssoftwaren sker

al videre bearbejdning og evaluering. Genererede signaler

til ind- og udkobling af lavt prioriterede belastninger kan

sendes ned gennem kommunikationsnettene som styresignaler

til el-fordelingsautomatiktavler.

Konfiguration af energistyringssystemet Power Management System

Tre faser i en sparerunde

I fase 1 vil en nøje kortlægning af energiflowet danne et

dokumenteret billede af forbrugere, rutiner og forbrugsmønstre,

og herved øges den gennemskuelighed, der er

nødvendig for at kunne evaluere og beslutte.

Denne dokumentation bruges til at iværksætte forbedringer

i koncepter, processer og den almindelige drift. Ofte vil

her kunne spares mellem 5 og 15 % af energiforbruget.

I fase 2 kan man forvente yderligere 5 % besparelser ved at

gennemføre en benchmarking og sammenligne de enkelte

forbrugeres energimængder og –omkostninger med henblik

på at konstaterer forskelle og gennemføre energiforbedringer

på ensartede processer. Herefter kan man opstille

en rangordning for at få de bedste placeringer

synliggjort, og det giverr som regel motivation til at finde

yderligere forbedringspotentialer.

I fase 3 gælder det den forbrugsorienterede produktionsplanlægning

– eller på godt dansk: Styring af de enkelte

belastninger. Her kan der yderligere være op til 2 % at hente.

Specielt inden for el-forbruget vil afregningsprofilen til

leverandøren i de fleste tilfælde indeholde en pris på spidsbelastninger,

og det er oplagt at se på, om forbruget kan

omfordeles, således at størrelsen af spidsbelastningerne

kan formindskes. Ofte er der differentierede dag- og nattakster

for kWh-forbrug, og det kan eventuelt udnyttes ved

at flytte akkumulerende forbrugere til nattetimerne. Jo

mere ensartet forbruget er hen over døgnet, desto lavere

bliver energiomkostningerne.

Typisk forbrugskurve for produktionsvirksomhed

Industriens teknologi

Dataopsamlingen kan ske gennem de eksisterende kommunikationsnetværk,

og derved undgår man at skulle opbygge

et separat ”energistyringsnetværk”. Et energistyringssystem,

der er baseret på industrielle komponenter og systemer

fra Siemens, vil være kendt teknologi på de industrivirksomheder,

hvor det bliver installeret, og derfor vil den

løbende systemvedligeholdelse og yderligere udbygninger

ofte kunne gennemføres af det sædvanlige vedligeholdelsesteam.

Da energistyringssystemet anvender det samme

udstyr som produktionssystemerne, vil f.eks. tidsstemplinger

af data være ens i begge systemer, og derved bliver

data fra de to systemer direkte sammenlignelige, ligesom

funktionerne i begge systemer vil være totalt integrerede i

hinanden med større overskuelighed som resultat.

13

14


Pålidelige og præcise energimålinger

AF PETER BORNERUP

SENTRON PAC 3200

SENTRON PAC 3100

SENTRON PAC 4200


Pålidelige og præcise energimålinger fra Siemens

Med generel fokus på energiforbrug og -optimering er der

mere end nogensinde brug for at vide, hvor meget energi

der bliver brugt, hvor og hvornår. Energidataene, der danner

grundlaget for denne gennemsigtighed, kan du få på

en omkostningseffektiv måde med PAC-måleinstrumenterne

fra Siemens. Uanset hvilken serie af vores måleinstrumenter

du vælger, kan du være sikker på at få præcise og

valide energidata. Instrumenterne PAC 3100, PAC 3200 og

PAC 4200 måler en lang række elektriske værdier og viser

dem grafisk på et LC-display. Skal dataene behandles yder ligere,

er der rig mulighed for forbindelse til automationsniveauet

og power management-systemer som f.eks. WinCC

Powerrate, der er omtalt andetsteds i bladet. Herunder kan

du læse mere om vores tre forskellige instrumenter.

SENTRON PAC 3100:

– Digital måling og visning af elektriske værdier til lavpris!

Med det nye måleinstrument er det hurtigt og enkelt at

komme i gang med digital måling. Basismodellen SENTRON

PAC 3100 måler og viser mere end 30 forskellige elektriske

værdier, hvilket betyder, at du kan erstatte en stor del af de

analoge instrumenter. Takket være det integrerede kommunikationsinterface

og de digitale inputs og outputs lader instrumentet

sig nemt integrere i et eksisterende anlæg.

• Nemt at betjene

Intuitiv menustyring og flersproget tekstdisplay

• Hurtig montering

Fastgøres nemt – også uden brug af værktøj

• Integreret kommunikation

RS485-interface med åben protokol (Modbus RTU)

• Fleksibel integration i applikationen

Indeholder 2 digitale inputs og 2 digitale outputs

• Bred anvendelse

Indeholder mange funktioner som f.eks. anvendelse i

både 50 og 60 Hz netværk, anvendelse i anlæg med

UL/CSA-krav og IP65 ved brug af standardforsegling

• Optager kun lidt plads i tavlen

Kompakt design: 96x96x56 mm

• Altid nemt at aflæse

Stort oplyst LC-display


– Energimåling til udvidet brug

Måleinstrumentet SENTRON PAC3200 monteres i tavlefronten,

hvor det måler og viser mere end 50 forskellige elektriske

værdier som for eksempel spænding, strøm, effekt og

frekvens med minimums-, maksimums- og gennemsnitsværdier.

PAC3200 udmærker sig blandt andet ved sin kompakte konstruktion,

og det store baggrundsbelyste display gør det

muligt at aflæse værdier selv fra store afstande. Instrumentet

indstilles enten direkte på komponenten via de 4 funktionsknapper

eller via den gratis medfølgende software.

Teksten i menuen kan vises på 9 forskellige sprog.

Ud over at have 1 digitalt input og 1 digitalt output tilbyder

PAC3200 også andre kommunikationsmuligheder. Det integrerede

Ethernet-interface understøtter for eksempel Modbus

TCP uden ekstra omkostninger. Ønsker man at kommunikere

via PROFIBUS, er det også muligt ved tilkøb af et

PROFIBUS DP udvidelsesmodul.

SENTRON PAC 3200 har UL- og CSA-godkendelse og er derfor

også egnet til det amerikanske og canadiske marked.


– Avanceret energimåling og -datalagring

Måleinstrument PAC 4200 fra Siemens kan installeres i forgreninger

eller foran elektriske forbrugere, hvor det kan

måle omkring 200 elektriske værdier. Instrumentet leverer

alle relevante overvågningsdata, så du altid har præcise informationer

om anlæggets eller netværkets tilstand. Desuden

kan instrumentet logge flere end 4000 events med

tidsstempel, som for eksempel kan eksporteres til MS Excel.

Det giver et godt grundlag for at foretage analyser og optimere

driften af anlægget eller maskinen og minimere energiforbruget.

Det brugervenlige grafiske display giver et hurtigt overblik

over de målte værdier, og det stærkt oplyste display giver

mulighed for aflæsning af værdier selv fra længere afstande.

SENTRON PAC4200 kan enten stå alene eller anvendes

sammen med overordnede power management systemer.

• Stor målenøjagtighed efter IEC 61557-12

• Mulighed for PROFIBUS-kommunikation

• Måling af harmoniske (3 til 31), THD og andre relevante

netværksdata

• Intern hukommelse til logning af belastningsprofiler og

events

• Enkel integration i overordnede power management systemer,

f.eks. SIMATIC PCS7 Powerrate eller SIMATIC

WinCC Powerrate

Yderligere informationer kan fås hos Siemens

Industry, Presales tlf. 44 77 55 55 – tast 2.

Se vores internationale website

www.siemens.com/powermanagementsystem

15

16


Brug frekvensomformere

– og spar på energien

AF BJARNE JØRGENSEN

Brug frekvensomformere og lavenergimotorer til ventilation,

pumpesystemer og kompressorer og spar på

energien.

Man opnår en markant besparelse på disse systemer ved at

tilpasse maskinens hastighed efter det aktuelle behov og

finde de rigtige dellastpunkter. Undgå drøvling eller regulering

via mekaniske spjæld, remvariatorer, hvirvelstrømskoblinger

osv.

Ved at anvende ovennævnte frekvensomformere

G120, CU230P-2,

HVAC opnås følgende ekstra fordele:

• Automatisk ”hibernation mode”

Hvor der ved kørsel længere end

den tilladte tid på min. setpunktsgrænse

etableres en ”sleep/wake”funktion.

Det vil sige, at drevet

stopper og starter igen, når setpunktet

er tilbage.

• Ny forbedret eco-mode

Hvor man yderligere optimerer magnetiseringen af motoren

ved nedregulering

• 3 timere, der fungerer efter realtidsprincippet, og indbyggede

kW/kWh-målere samt timetæller

• Eliminering af hjælperelæer takket være de indbyggede

230 V udgangsrelæer

Ovennævnte viser en belastningskurve for et pumpesystem,

hvor man sammenligner en mekanisk regulering

med en hastighedsregulering ved hjælp af en frekvensomformer.

Som vi kan se, er forskellen mellem kurverne – det

grønne område – energibesparelse.

Ved en nedregulering med 20 % vil energibesparelsen være

ca. 50 %, og hvis vi tager udgangspunkt i en 5,5kW motor,

der kører 24h i døgnet i 365 dage om året, og energiprisen

fastsættes til DKK 0,75/kWh, vil besparelsen være på ca.

DKK 18.067,00/år.

Kigger vi på den anden kurve, så illustrerer den energibesparelsen

ved brug af lavenergimotorer. Her kan vi se, at

besparelsen er mindre målt i kroner, men på grund af den

lange levetid på ca. 15 år og den lave anskaffelsespris, viser

lavenergimotorer sig ofte at være en god forretning.

Eksemplet viser en energibesparelse på DKK 1.642,- ved

8.760 driftstimer.

Du kan bruge vores beregningsprogram SinaSave til beregning

af energibesparelsen. Der skal fastlægges en driftscyklus,

hvor lang tid der kan nedreguleres, og hvor mange

dage om året det er muligt. Se desuden, hvor meget der

spares på energien ved at anvende lavenergimotorer sammenlignet

med standardmotorer. Denne software kan frit

downloades på siden:

www.siemens.com/energy-efficient-drives

Yderligere informationer kan fås ved at kontakte

produktspecialist Bjarne Jørgensen på tlf. 44 77 44 07

eller via e-mail bjarne.joergensen@siemens.com


”Power nap” til frekvensomformeren kan

blive en ny energisparefunktion

Nye funktioner i PROFINET til energistyring


KONSULENT

Pres fra samfundet og økonomiske besparelser har sat

skub i arbejdet med at optimere energiforbruget inden

for automationsbranchen. En arbejdsgruppe hos PROFI-

BUS & PROFINET International (PI) er i øjeblikket ved at

udarbejde et koncept til energistyring via PROFINET.

Her er nogle af de første konkrete informationer om

gruppens arbejde.

De store omkostninger, der er forbundet med energi og

overholdelse af lovkrav, tvinger industrien til at beskæftige

sig med emnet energibesparelser. Af den grund har producerende

virksomheder i adskillige år taget skrappere midler

i brug for at reducere omkostningerne til energi.

Et politisk pres for at nedsætte CO2-emmisionen er en anden

faktor, der virker energibesparende, og her skal man

tænke på, at for at få 1 kWh frem til en maskine, har der

været næsten 2 kWh i tab under el-produktionen, i distributionsnettet

og i el-fordelingen. Det er værd at bemærke sig,

at på CO2-kontoen betyder det, at 1 kWh sparet på maskinen,

sparer næsten 3 kWh – ofte i fossilt brændsel – til elproduktionen!

Energibesparelse har særlig stor interesse, fordi andre målsætninger

i virksomhederne som for eksempel bevarelse af

ressourcer og miljø samt større effektivitet i produktionen

kan opnås ved at indføre forskellige hensigtsmæssige foranstaltninger.

Energisparefunktioner

– optimal udnyttelse under produktionen og i pauser

Med henblik på at implementere en integreret, åben og

brugervenlig løsning besluttede PROFIBUS & PROFINET

International sig til at definere og standardisere en producentuafhængig

energibesparende profil baseret på PROFI-

NET. Vigtigt er, at profilen kan implementeres på et standard

PROFINET-netværk på lignende måde, som det sker

med sikkerhedsprofilen PROFIsafe. Der blev nedsat en særlig

arbejdsgruppe, som allerede er i fuld gang. User cases

og krav ud fra brugerens synsvinkel er allerede blevet gennemgået

og evalueret. De danner grundlaget for det specifikationsarbejde,

der blev påbegyndt i februar 2009.

Retningen går hen imod, at den nye profil, PROFIenergy,

skal understøtte effektforbrugende udstyr, der skal have 3

driftsmodi, som styres gennem nye og udvidede funktioner

i PROFINET. Trin 3 er fuld funktion, trin 2 er, at effektdelen

afbrydes separat, trin 1 er, at processordelen sættes i dvaletilstand.

Såvel nedkobling til energisparemodi som vækning

til trin 2 og frigivelse til trin 3 sker via PROFINET-funktioner,

og der kan eventuelt lægges yderlige funktioner

ind, som tager højde for opvarmningstid og opstartsbetingelser

eller –sekvenser. De nævnte energisparefunktioner

bør aktiveres, hvis produktionsanlægget er stoppet i weekender

og om natten.

Men intentionerne for arbejdsgruppen rækker endnu videre.

PROFINET er et realtidsnet med ekstremt hurtige reaktionstider,

og derfor vil funktionerne uden problemer kunne

anvendes til at styre hurtigere op- og nedkoblinger af

deludstyr på en maskine ved at sætte f.eks. en lasersvejser

i dvaletilstand, hvis den kun arbejder 5 sekunder i en maskinsekvens,

der måske varer et minut eller mere, og herved

kan der spares en betydelig del af svejserens tomgangstab.

Ved at anvende den energibesparende profil, PROFIenergy,

kan en maskines eller en hel produktionslinjes energibesparende

driftsmodi håndteres af en af PLC’erne på netværket,

og den kan samtidig logge data og forbrugsprofil for

energiforbruget til senere bearbejdning. Herved er det muligt

for PLC’en i et system at styre energiforbruget optimalt

såvel under produktionen som under pauser i driften.

Siemens er allerede i gang

Sideløbende med PROFIBUS & PROFINET Internationals arbejde,

er Siemens’ udviklingsafdelinger allerede i gang med

at forberede implementeringen af PROFIenergy-profilen på

meget energiforbrugende udstyr. Inden for en overskuelig

tidshorisont, som dog endnu ikke kan fastsættes mere nøjagtigt,

vil de første produkter med integreret PROFIenergyprofil

blive stillet til rådighed for vores kunder.

Vi vil naturligvis fremover informere om yderligere tekniske

detaljer og leveringsplaner, efterhånden som foreligger.

17

18


Miljøvenlig bio-ethanol kan blive

Danmarks næste eksporteventyr

AF LEIF OSMARK

FREELANCEJOURNALIST

At omdanne halm til 2. generations bio-ethanol kan

både blive Danmarks næste eksporteventyr og gøre

verden mindre afhængig af fossile brændstoffer. Og

Danmark er med helt i front. På halvandet år har Dong

Energys datterselskab Inbicon opbygget et fuldt funktionsdygtigt

demonstrationsanlæg i Kalundborg.

Målet var at blive klar til klimatopmødet i København, og

målet bliver nået. Så ved årsskiftet kan Danmark prale af at

have et produktionsanlæg, der kan fremstille 2. generations

bio-ethanol af halm og en række andre restprodukter

fra landbruget.

Peter Giversen fra Inbicon og Jesper

Olsen fra Siemens foran anlægget i

Kalundborg

På kun atten måneder er det lykkedes for Inbicon, der er

datterselskab af Dong Energy, at opbygge anlægget, der

har til huse på Asnæsværket i Kalundborg. Endda samtidig

med at Inbicon løbende har forbedret processen til at fremstille

bio-ethanolen på deres pilotanlæg på Skærbækværket

ved Fredericia.

– Det har været et maratonløb, der har varet halvandet år.

Men det er samtidig den sjoveste arbejdsplads i hele verden,

hvor vi virkelig får lov til at være kreative og prøve

nogle ting af, siger Peter Giversen, der er SRO-tekniker og

maskinmester og deler sin tid mellem de to anlæg.

Patent på proces og maskiner

I korte træk er forskellen på 1.- og 2. generations bio-ethanol,

at der i 2. generation ikke udnyttes afgrøder fra landbruget,

der ellers kunne være anvendt til mad. Idéerne, der

ligger til grund for Inbicons proces, opstod for omkring ti år

siden, da kraftvarmeværkerne begyndte at fyre med halm i


stor stil. Her viste det sig, at saltindholdet i biomassen

skabte problemer i kedlerne, og Elsam, som senere blev en

del af Dong Energy, arbejdede med forskellige metoder til

at forarbejde halmen.

Det arbejde lagde grunden til den proces, som Inbicon benytter

i dag, og som er så speciel, at virksomheden både

har patent på dele af processen og nogle af de maskiner,

virksomheden har udviklet til formålet.

Alt bliver genbrugt

På anlæggene bliver halmen først snittet i mindre stykker

og derefter varmebehandlet under tryk. Herefter presses

fugten ud af halmen, der derefter nærmest har konsistens

som en lidt løst sammenhængende mdf-plade. Herefter bliver

halmen tilsat enzymer i en stor beholder, mens den bliver

rørt rundt med en speciel omrører. Det hele sker under

en nøje udregnet blanding af tørstof og vand, og ingen detaljer

i processen er overladt til tilfældighederne.

Under varmebehandlingen bliver molekylet lignin smeltet,

hvilket giver enzymerne mulighed for at omdanne cellulosefibrene

i halmen til sukker. Enzymerne ”klipper” fibrene

over, så materialet bliver flydende og har konsistens som

en tyk, mørk øl, når det kommer ud fra enzymbehandlingen.

Derefter bliver det afkølet, inden der bliver tilsat gær,

hvorefter ethanolen bliver dannet ved en helt almindelig

gæringsproces.

Inbicons kerneteknologi ligger i forbehandlingen og enzymbehandlingen,

og her er virksomheden helt fremme i

det globale førerfelt. Mens konkurrenterne blandt andet

benytter ammoniak i processen og i øvrigt har et lavere indhold

af tørstof, benytter Inbicon kun vand, enzymer og

gær, og det betyder, at der ikke er behov for en rensningsproces

og heller ikke bliver noget spild.

Når hele processen er kørt igennem, og ethanolen er skilt

fra, er der henholdsvis lignin og C5-melasse tilbage. Og da

C5-melassen er helt ren, kan den gå direkte tilbage til landbruget

og blive benyttet som dyrefoder, mens ligninen kan

benyttes som biobrændsel på et kraftvarmeværk, hvor det

kan udskille cirka dobbelt så meget energi, som det kræver

at køre processen igennem.

De tre produkter, som halmen bliver til

Danmarks næste eventyr

Over hele verden er der stor interesse for 2. generations

bio-ethanol som en kilde til fremtidig energiforsyning. Derfor

er et af målene med demonstrationsanlægget i Kalundborg,

at det skal være et slags showroom til kunder over

hele verden, som derefter skal investere i den danske teknologi.

– Det her kan blive det næste vindmølleeventyr, som skaber

både ny industri og nye arbejdspladser. For at blive uafhængige

af olien fra Mellemøsten, har USA et mål om at

producere 16 milliarder gallons 2. generations bio-ethanol i

2022. Det svarer til 800 fuldskalaanlæg, der hver er 12

gange så store som det her i Kalundborg. Så det er et gigantisk

marked, siger Benny Mai, der bærer titlen Vice President

for Upscaling and Demonstration.

Inbicon har samarbejdsaftaler med både forskningsinstitutioner

og andre store virksomheder som Statoil, Danisco og

Novozymes. Inbicons strategi er, at leverandørerne skal føl-

19

20


Fakta om Inbicon

Inbicons demonstrationsanlæg i Kalundborg kan håndtere

fire tons halm i timen. På årsbasis skal 30.000 tons

halm blive til 4.300 tons ethanol, 8.250 tons biobrændsel

og 11.100 tons dyrefoder.

Demonstrationsanlægget tages i drift i december 2009.

Målet har hele tiden været af få anlægget klar til klimatopmødet

i København. Inbicon har da også leveret 2.

generations bioethanol fra pilotanlægget i Skærbæk som

brændstof til 40 særligt indkøbte biler, der skal fragte

VIP’erne rundt i København under topmødet.

Fordele ved Inbicons proces:

• Simpel proces baseret på vand, enzymer og gær

• Ikke-steril fermentering

• Non-GMO

• Højt tørstofindhold i alle strømme, hvilket sparer vand

og energi

• Kalundborg-anlægget er energibesparende, da det er

integreret med kraftværket

ge med ud i verden. Så hvis Inbicons teknologi bliver den

toneangivende, kan der være mange penge at hente for

alle parter.

– Vores leverandører har da også været utroligt samarbejdsvillige

alle sammen, siger Benny Mai.

Det gælder også Siemens, som blev valgt til totalleverandør

på automationssiden.

– Siemens har vundet opgaven i fri konkurrence, men det

var et vigtigt parameter for os, at Siemens har spillet en

stor rolle på 1. generations bio-ethanol-markedet i USA. For

USA er det primære marked for vores teknologi, så vi håber

at kunne opnå nogle synergier, siger han.

Benny Mai

Har selv programmeret

Dong Energy benytter i forvejen Siemens både på Skærbækværket

og flere andre værker. Men på demonstrations-

Peter Giversen foran en af de lange rækker af skabe med styringstavler

anlægget i Kalundborg har Inbicon valgt at tage endnu et

fremadrettet skridt og vælge en totalløsning med SIMATIC

PCS7 som rygrad.

– Det er sjovt, men samtidig lidt svært at gå fra Step7 og

WinCC over til PCS7-verdenen. Man er ikke nede på bit- og

byte-niveau, så man skal lære at slippe kontrollen. Men når

man skal slutte en ny motor til, er det nærmest drag and

drop. Det er heller ikke så svært at ændre navne, så der er

masser af fordele, når man lærer at slippe tøjlerne, siger

Peter Giversen.

Pilotanlægget på Skærbækværket er 100 procent automatiseret

af Dong Energy både med hensyn til projektering og

programmering, og alle medarbejdere er en del af udviklingsholdet.

Det betyder, at en maskinmester selv kan gå

ind og rette i PLC’en, hvis tingene ikke lige virker efter hensigten.

Demonstrationsanlægget i Kalundborg skal derimod

kunne køre som en decideret produktionsfabrik, så for eksempel

beskeder i operatørpanelerne skal være entydige.

Men det har ikke afholdt Peter Giversen og hans kolleger

fra selv at stå for programmeringen af alle Inbicons kerneprocesser.

– Her foregår mange komplicerede processer, og derfor er

automationen også kompliceret. Vi lagde ud med 1.500

procestags, og nu er vi oppe på cirka 2.400. For vi har jo

kørt pilotprojekter på Skærbæk sideløbende, og når vi så

har fundet nye ting der, skulle de også ind her. Vi har også

mange procesunits, der kommer med egen styring, hvor vi

har koblet Profibus på. Men nu har vi fuldt styr på alt udstyr

på SRO’en, siger en tydeligt tilfreds Peter Giversen.

Siemens PLM lancerer HD3D

– et virtuelt instrumentbræt til produktudvikling

AF JACOB KENNET LARSEN

OG THOR WEXØ

Produkt- og procesinformation kan være din virksomheds

mest værdifulde aktiv. Med Siemens PLM (Product

Lifecycle Management) kan du beskytte, kontrollere og

håndtere data på tværs af hele virksomheden. Med lanceringen

af den nye effektive HD3D-teknologi – High

Definition 3D – frigøres værdien af PLM-oplysninger til

let overskuelig 3D-visualisering af virksomhedens produkter

til gavn for hele virksomheden.

HD3D bringer synergi mellem CAD og PLM og gør alle involverede

i stand til visuelt at overskue PLM-data med en

enkel og interaktiv navigation af produktets 3D-repræsentation

og for eksempel besvare spørgsmål om projektets

status, designmæssige ændringer, teamansvar, problemer,

omkostninger, leverandører og andre egenskaber i realtid.

Visuelt arbejdes med farvekodning, noter og historik, som

giver et hurtigt overblik over produktudviklingsprojektets

status. For eksempel kan de produktdele, der er forsinkede,

tilknyttes farven rød, de, der er frigivet til produktion, grøn,

og de, der er under udarbejdelse, gul. Man kunne også

give koder for de dele, der leveres af underleverandører, efter

vægt eller samlinger, som indgår i andre produkter.

Med andre ord er HD3D et værktøj, der virkelig gavner forståelse,

samarbejde og beslutningstagning i dagens globale

produktudviklingsmiljø. Pludselig blev det meget nemt at

dele viden på tværs af organisationen, visualisere hvor der

er problemer i udviklingsprojektet og simplificere samarbejdet

med supply-chain.

Om Siemens PLM

Product Lifecycle Management (PLM) fra Siemens PLM er et

komplet sæt af softwareværktøjer inklusive CAD, database

og produktionsmoduler til håndtering af hele produktudviklingsprocessen,

herunder værktøjsfremstilling, virtuel simulering

af produkt, produktionsoptimering, produktionsgulv

og industrirobotter. Optimering og validering af emner til

produktion. Opsamling og genbrug af produktdata til nyudvikling

og vedligehold. Siemens PLM tilbyder målrettede

softwareprodukter, som er optimeret med henblik på at

nedsætte tiden til udvikling og lancering af varianter eller

helt nye produkter i den rigtige kvalitet med fokus på miljøkrav

og integration i ERP og andre virksomhedssystemer.

Siemens Product Lifecycle Management A/S, det tidligere

UGS med hovedkontor i Plano, Texas, USA, er verdens førende

udbyder af Product Lifecycle Management software.

Med salgskontorer og udviklingsselskaber i hele verden kan

de godt 8.000 medarbejdere varetage kundernes interesser

lokalt såvel som globalt. De danske kontorer er placeret i

Kolding og i København.

Oplev Siemens PLM

I uge 6 afholder vi Innovation Tour, hvor temaet er industriel

software og hvor du vil kunne blive klogere på, hvordan

Siemens PLM kan hjælpe din virksomhed. Læs mere om arrangementet

på side 23.


salgschef Jacob Kenneth Larsen på tlf. 20 49 62 72

eller e-mail jakob.larsen@siemens.com

21

22

Comos

– et Life Cycle Asset Information Management System,

som maksimerer Return on Investment

AF ELISABETH MOLZ

Omkostninger og konkurrencepres, stigende krav til

kvalitet, strengere krav til dokumentation og kortere

time-to-market er udfordringer, som virksomhederne i

både procesindustrien og den diskrete industri står over

for. Desuden bliver der særligt i disse finansielle krisetider

stillet krav til investerings- og driftssikkerheden ved

de industrielle anlæg, som med tiden også bliver mere

komplekse. Vi vil i det følgende belyse, hvordan en løsning

kan se ud.

Nøglen til effektivitet og kvalitet

Fejlkilder, som ikke er blevet identificeret og fjernet, og enhver

uforudset nedlukning af et anlæg kan have alvorlige

økonomiske konsekvenser for en virksomhed. Derfor har

kontrol af dataoverførsel (hand-over) mellem afdelinger,

partnere og leverandører fået større betydning. Derudover

er nutidens industrielle miljø præget af en stram interlock

af engineering, drift og vedligeholdelsesaspekter i et anlæg

eller en maskine. Dette kræver en funktionsorienteret tilgang.

Det er vigtigt at undgå den isolerede behandling af

de enkelte discipliner og adskillelse af planlægnings- og

driftsfasen.

Ovenstående forskelligartede krav kan kun opfyldes ved en

softwareløsning, der dækker et anlægs eller en maskines

fulde livscyklus fra den oprindelige designfase til engineering,

drift og vedligeholdelse og til shutdown. ”The keyword”

er konsistente data gennem samtlige dicipliner. I det

følgende vil vi se nærmere på, hvordan vi opnår Integrated

Automation Engineering med SIMATIC PCS 7 og Comos.

Udveksling af informationer

Med hensyn til udveksling af data mellem systemer er den

typiske arbejdsgang, at data overføres manuelt, og at data

ofte skal konverteres, for at et system kan adaptere disse

informationer. Det medfører et ”Information Gap” – se nedenstående

figur.

I figuren er et anlægs lifecycle beskrevet. Den første fase

omhandler process-engineering, elektrisk instrumentering

og 3D-modellering. Det er fagdicipliner, som udføres i Comos,

og som er baseret på en unik objektorienteret database,

der sikrer konsistente data til enhver tid. Disse data danner

grundlaget for SIMATIC PCS7. Det er ofte i denne del af

processen, at data går tabt, og at der altså opstår et ”Gap”,

fordi data enten ikke kan konverteres eller skal indtastes

manuelt. For at forhindre den betydelige fejlkilde, som manuel

indtastning udgør, kan Comos tilbyde et automatiseret

interface til dataudveksling. Dermed er et forestående ”Information

Gap” lukket.

Fordelene ved Integrated Automation Engineering

Da det forhenværende ”Gap” nu er lukket, opnås nogle klare

fordele som blandt andet kortere time-to-market og effektiv

projektmanagment.

Der opnås kortere time-to-market, da planlægningstiden

bliver kortere. I planlægningsprocessen er der færre og kortere

iterationer, hvilket giver en kortere projekteksekveringstid.

Da manuel indtastning af data ikke længere er aktuelt,

er projektet sikret datakonsistens fra start til slut, og

man vil til enhver tid kunne fremvise en fuldendt dokumentation.

Baseret på en mere effektiv projektering med SIMATIC PCS

7 får produktet en konkurrencemæssig fordel. Systemintegratorer,

Solution Providere, OEM’er og EPC’er er i stand til

at fremstille flere projekter inden for samme tidsramme i

forhold til i dag. Dermed opnås den ønskede Return on Investment

– eller sagt på dansk - forrentning af investeret

kapital.

Yderligere informationer kan fås ved at kontakte adm.

Dirketør Terkel Tofte på tlf. 33 24 44 34 eller e-mail

terkel.tofte@comos.dk

Innovation Tour:

Siemens industriel

software

Siemens Industry vil forsat være trendsætter inden for

innovative softwareløsninger til industrien. Med videreudvikling

af vores Totally Integrated Automation

platform og opkøb af virksomheder med spidskompetencer

i industrielle softwareværktøjer, kan vi tilbyde

industriel software, der er med til at optimere virksomheders

innovationsproces.

Både i produktets livscyklus såvel som produktionens

livscyklus er dataoverførsel en kritisk faktor, hvor kvalitetssikring

og effektiv overførsel af dataene har afgørende

økonomiske konsekvenser for virksomhederne.

I dag foregår dette i mange virksomheder på

måder, hvorved der er et stort forbedringspotentiale

– læs mere på de foregående sider.

Med fokus på de udfordringer som mange virksomheder

i dag står overfor, vil vi på Innovation Tour i uge 6

vise, hvordan Siemens kan tilbyde industriel software,

der sikrer din virksomhed optimal behandling og

overførsel af data. Temaet henvender sig derfor til

tekniske chefer, IT chefer, ingeniører, projektledere og

andre, som beskæftiger sig med bearbejdning af data

og dataoverførsel mellem forskellige faser i forhold til

produktet eller produktionen.

Er dette interessant for din virksomhed?

Så hold øje med vores website i det nye år, hvor der

vil komme mere information omkring arrangementet.

Vil du være sikker på at modtage en invitation, så

send e-mail med overskriften ”Innovation Tour – industriel

software” samt dine kontaktoplysninger til indmarketing.dk@siemens.com.

23

24

Opslagstavle

– fra kunde til kunde

Her kan du annoncere Siemens-produkter, som du har i

overskud, eller for eksempel efterlyse gamle komponenter,

der ikke mere kan skaffes gennem de sædvanlige

kanaler. Af pladshensyn kan redaktionen forkorte annoncetekster

eller fordele større annoncer over flere

numre. Annonceringen er gratis og kan ikke gentages

i senere blade samme år. Husk telefonnummer og

kontaktperson.

Denne mulighed er at betragte som en kontakt mellem

køber og sælger, og Siemens påtager sig intet ansvar for

produkternes tilstand, funktion og kvalitet.

Annoncer sendes pr. e-mail til

ind-information.dk@siemens.com

Model Antal Listepris Salgspris

Siemens GSM Modem TC35i 3 7.800 ,- 4.000 ,-

Kontakt: Solomatic A/S, Priorsvej 21, 8600 Silkeborg,

John Jensen, tlf. 87 22 1590

Sikkerhedsnyt

AF JESPER THOMSEN

SIMATIC S7 Distributed Safety V5.4

+ Service Pack 5 er klar til at downloade.

SIMATIC S7 Distributed Safety V5.4 + Service Pack 5 kan nu

downloades fra internettet. Selve filen og yderligere informationer

findes på vores internationale website

https://support.automation.siemens.com – søg på entry-ID

37592670.

Nye versioner af F-DI- og F-DO-moduler

til S7-300 og ET 200M

Der er frigivet en ny version af det fejlsikre 24 F-DI modul,

som er reservedelskompatibelt og erstatter det hidtidige

modul F-DI 24. Det nye modul kan også arbejde med a-konfigurationen

lige som forgængeren. Det fejlsikre signalmodul

har følgende forbedringer:

• SIL3/Cat.4/PL e kan opnås uden brug af et adskillermodul

• I&M-identifikationsdata

• Kan anvendes sammen med PROFINET IO (også på PRO-

FIBUS efter en PN/DP-kobler)

• Mulighed for kvittering efter et spændingsdyk

Der er også frigivet en ny version af det fejlsikre 8 F-DO

modul, som ligeledes er reservedelskompatibelt og

erstatter det hidtidige modul. Modulet har fået følgende

forbedringer i forhold til forgængeren:

• SIL3/Kat.4/PL e kan opnås uden brug af et adskillermodul

• I&M-identifikationsdata

• Kan anvendes sammen med PROFINET IO (også på

PROFIBUS efter en PN/DP-kobler)

• Mulighed for kvittering efter et spændingsdyk

• Større kabellængder er tilladt

Nyt modul Bestillingsnr. Erstattes (gl. bestil.nr.)

24 F-DI modul 6ES7326-1BK02-0AB0 6ES7326-1BK01-0AB0

8 F-DO modul 6ES7326-2BF41-0AB0 6ES7326-2BF40-0AB0

Failsafe starterkit – succesen forsætter

På grund af den overvældende interesse for vores failsafe

starterkit forlænges perioden med et år – 30.09.2010.

Vil du hurtigt og effektivt i gang med at udnytte fordelene

ved fejlsikre PLC-løsninger, så har du her chancen for at

starte med en gunstig pakkeløsning, hvor du sparer 26 %.

Nu er det tid til at satse på det sikre og at stifte bekendtskab

med vores fejlsikre SIMATIC ved hjælp af vores failsafe

starterkit til lavpris. SIMATIC er en del af det universelle

Safety Integrated koncept og overholder de skrappeste sikkerhedskrav

efter de nyeste standarder. Samtidig får du

mulighed for reelle besparelser i tid og penge: og det med

bare 1 PLC, 1 I/O-system, 1 bussystem og 1 engineeringtool,

til både standardopgaver og til sikkerhedsrelaterede

opgaver, der kan fremstilles let og bekvemt med den gennemprøvede

S7-software.

Med SIMATIC Safety Integrated tilbyder Siemens et fejlsikkert

automationssystem, som overholder IEC 61508, er

TÜV-certificeret og opfylder de højeste sikkerhedskrav. Det

bliver derfor enklere at opnå overensstemmelse med de relevante

standarder EN 954-1 til kat. 4 og de nye standarder

IEC 62061 til SIL 3 og EN ISO 13849 til PL e.

Prøv selv og oplev SIMATIC Safety Integrated med det nye,

praktiske starterkit:

• SIMATIC ET200S IM 151-8 PN/DP F-CPU

• SIMATIC ET 200S EM 4 F-DI/3 F-DO (SIL 2/kat. 3/PL d)

• SIMATIC PM-E 24 V DC effektmodul

• SIMATIC elektronikmodul, 8DI, 24 V DC

• SIMATIC elektronikmodul, 8DO, 24V DC/0,5A

• SIMATIC S7 Distributed Safety V5.4 (SP4)

Denne konfiguration er blevet frigivet til SIL 2/kat. 3/PL dapplikationer

og kan overholde kravene efter SIL 3/kat. 4/PL

e, når den udvides tilsvarende.

For mere information se

www.siemens.com/simatic-safety-integrated/starterkit

Endvidere tilbyder vi dig gratis og effektiv e-learning,

så du kan lære at programmere systemet, når det passer

dig bedst. Lær den grundlæggende fejlsikre programmering

med det nye webbaserede træningsværktøj. Selve træningen

er gratis og kan startes og standses vilkårligt, da en

session gemmes på din harddisk.

Klik ind på

www.siemens.dk/safety-integrated-e-learning

25

26

Ny Siemens Mall

– mere indholdsrig og nye elementer

AF CLAUS BIGOM

Ultimo november fik vi en ny Siemens Mall, der ikke

bare er blevet flottere, men også mere indholdsrig end

den gamle. Fremover er navnet Siemens Industry Mall. I

de nye flotte rammer vil du finde såvel gamle kendinge

som nye elementer med endnu bedre funktioner.

Overskuelig

Industry Mall er mere overskuelig og giver samtidig plads

til flere nyheder i ordreoversigten, billeder af produkter, udvidet

varekurv og download til Excel fra alle sider. De gode

konfiguratorer og den store mængde produktinformation

vil stadigvæk fylde meget.

Individuelle kundepriser

De grundlæggende funktioner så som onlineshop, varekurv

og bestillinger har ikke ændret sig.

På området for brugervejledning og i præsentationen af

skærmens elementer kan du se frem til nogle nyskabelser.

Ud over en helt ny brugergrænseflade finder du under katalogoverskriften

udvidede funktioner som direkte adgang

til individuelle kundepriser og tilgængeligheden af produkter.

Den nye indkøbskurv giver dig alle nødvendige funktioner,

fleksible og sorterbare kolonner og enkle downloads i

Excel-format på en skærm. På frontsiden kan du få et overblik

over de sidste 5 ordrer.

Nyt layout

Produkttræet har fået et nyt layout. Du kan nu få adgang

ved at klikke på en af de vigtigste emneområder som for

eksempel drevteknologi, automationssystemer osv. Site Explorer

gør det nemt at finde rundt på siden. Det grundlæggende

princip er her, at de enkelte niveauer vises ved siden

af hinanden i stedet for i et lodret arrangement.

Produktbilleder

Ud over de data, der tidligere vistes, har du nu også mulighed

for at se kundens priser direkte i kataloget og kontrol-

lere produktets tilgængelighed. Der er også mulighed for at

se produktbilleder.

Produktdetaljer

Produktets detaljer er blevet omstruktureret og udvidet

med yderligere oplysninger. Den gamle fane "Beskrivelse"

og "Bestil" har været kombineret. Ud over tilgængelighedskontrol

er direkte links en vej til andre produktinformationer.

Indkøbskurven

Nogle ting har ændret sig i indkøbskurven og i varelisten.

Ved manuel indtastning af varer er dette blevet integreret i

indkøbskurven. Den afgørende forskel er konfigurerbarheden

i displayet. Brugeren kan frit vælge disse kolonners indhold

og bredde.

Ordreoversigten

Præsentationen af ordreoversigten ligner meget den, vi

kender fra den gamle Mall. Ordrer kan vælges ved hjælp af

en filterfunktion. Hvis man klikker på sit bestillingsnummer,

kommer man til detaljerne og for eksempel visning af

åbne ordrer pr. position.

Online information

Industry Mall bliver din adgang til automation og drevteknologi.

Her vil du finde onlineinformation om mere end

135.000 produkter og systemer med mere end 30 millioner

varianter.

Din genvej til Siemens

Uanset hvor langt du er nået i din indkøbsproces, tilbyder

Siemens en egnet løsning. Fra udvælgelsen af produkter,

ved bestilling og track and trace, link til manualer og certifikater

gør Industry Mall købsprocessen lettere. Direkte og

til enhver tid og på ethvert sted.

Uanset om du køber kontaktorer, programmerbare logiske

controllere, software eller motorer, så har du med blot et

enkelt klik på den nye brugergrænseflade følgende muligheder:

• Detaljerede oplysninger med produktdata, diagrammer,

certifikater og målskitser

• Enkel systemopsætning

• Tjek af dine individuelle kundepriser

• Tilgængelighedskontrol

• Onlinebestilling

• Ordrestatus / oversigt

• Hurtig adgang til et relevant tilbud om uddannelse

Har du spørgsmål om brugen af Industry Mall, så

kontakt venligst Claus Bigom på tlf. 44 77 58 06 eller

e-mail claus.bigom@siemens.com

27

28

Egenskaber ved den nye

SIMATIC S7-1200 micro-PLC

AF ALMEDIN DAUTOVIC

I septemberudgaven af Industry Information var der som

introduktion til et af temaerne på efterårets Innovation

Tour en kort beskrivelse af den nye SIMATIC S7-1200 mikro-

PLC-serie. Hvis du ikke deltog i arrangementet, skal du alligevel

ikke undvære de supplerende informationer, og derfor

bringer vi her en mere omfattende beskrivelse af

systemets nye innovative og fremadrettede features samt

forbedringer og ændringer i forhold til forgængeren S7-

200. Også nyheder og ændringer i den nye software STEP 7

Basic V 10.5 behandles og sammenlignes med STEP 7 MicroWin.

CPU

I forhold til sin forgænger SIMATIC S7-200 er S7-1200-systemet

udstyret med en hurtigere processor og mere hukommelse,

hvilket resulterer i en bedre performance.

CPU’erne har 50 KB integreret arbejdslager til henholdsvis

data og kodelager.

SIMATIC S7-1200-CPU’en findes i 3 forskellige modeller:

CPU 1211C, CPU 1212C og CPU 1214C med integrerede digitale

og analoge ind- og udgange.

Integreret Ethernet-interface

Det indbyggede Ethernet-interface gør det nemt at integrere

PLC’en i et netværk, kommunikere med engineeringsystemet,

HMI-paneler, andre PLC’er og ikke-Siemens enheder.

Kommunikationsinterfacet består af et støjimmunt RJ45stik

med auto-cross-over-funktionalitet, som understøtter

op til 16 Ethernetforbindelser med en hastighed på op til

10/100 Mbit/s.

S7-1200 CPU’en understøtter TCP/IP native, ISO on TCP og

S7-kommunikation. Programmering af CPU’en foregår over

Ethernet, hvorfor der ikke længere er behov for specielle

onlinekabler og PC-indstikskort.

Ind- og udgange

Fælles for alle CPU’erne er, at de kan udvides med et signalboard,

som gør det muligt at tilføje digitale eller analoge

I/O uden at påvirke PLC’ens fysiske mål, da et signalboard

monteres direkte på fronten af CPU’en.

Er der behov for yderligere ind- og udgange, kan systemet

udvides med op til 8 signalmoduler. Signalmodulerne monteres

til højre for CPU’en.

Kommunikation

Hver SIMATIC S7-1200 CPU kan udvides med op til 3 kommunikationsmoduler

til henholdsvis RS485 og RS232 seriel

kommunikation. Konfigurering og programmering af kom-

munikationen klares ved hjælp af udvidede instruktioner eller

ved brug af de i STEP 7 Basic indeholdte funktioner, USS

Drive Protocol og Modbus RTU Master and Slave Protocols.

Montage og installation

Al SIMATIC S7-1200 hardware

leveres med indbyggede terminalmoduler,

hvilket muliggør

en nem og ubesværet installation.

Hardwaren monteres på

en standard 35 mm DIN-skinne.

Softwaren SIMATIC STEP 7

Basic V10.5

SIMATIC STEP 7 Basic V10.5 bruges til konfigurering og programmering

af både S7-1200 og HMI Basic Panels.

SIMATIC STEP 7 Basic V 10.5 kan programmere de 3 nye

CPU’er S7-1211C, S7-1212C og S7-1214C samt de 4 Ethernetbaserede

SIMATIC HMI Basic Panels, som kan vælges

med en skærmstørrelse på fra 4 til 15 tommer.

Hvis man ønsker at anvende andre SIMATIC HMI-paneler,

kan det lade sig gøre, hvis man benytter dem sammen med

et Ethernetinterface. I disse tilfælde skal SIMATIC WinCC

flexible bruges til programmering. WinCC Basic V10.5 er en

fast bestanddel af STEP 7 Basic V10.5, hvilket er ensbetydende

med en langt højere grad af integration mellem PLC

og HMI. En fælles symbolliste gør det nemt og overskueligt

at arbejde med tags, og man får et langt mere enkelt og

overskueligt program. Se også artiklen S7-1200-kommunikation

med HMI-panel på side 30.

Programstruktur

Med SIMATIC STEP 7 Basic V10.5 får man et betydeligt

mere struktureret program end det, man kender fra STEP 7

MicroWIN til S7-200.

Strukturen minder en del om den, vi kender fra STEP 7 version

5.4 til S7-300/400, men også her udmærker STEP 7 Basic

V10.5 sig ved en række innovationer.

Organisationsblokke (OB), funktioner (FC), funktionsblokke

(FB) og datablokke (DB) er alle kendt fra STEP 7. I forhold til

strukturen i Micro/WIN er MAIN(OB1)-blokken blevet bevaret.

Udvikleren har derudover mulighed for at oprette sine

egne organisationsblokke (OB), hvis funktionalitet er i tråd

med INT-blokkene (Interrupt Routine) i Micro/WIN. SBRblokke

(Subroutine) er i STEP 7 Basic V10.5 blevet til FCblokke

(Function). Hvor man i Micro/WIN kun havde én datablok

(DB) til sin rådighed, kan man nu strukturere

dataområdet ved at oprette yderligere datablokke.

Har man erfaring med STEP 7 version 5.4, kender man også

til funktionsblokke (FB). Funktionsblokke er grundlæggende

funktioner med hukommelse, og denne funktionalitet er

noget helt nyt i forbindelse med Micro/WIN.

Hardwarekonfiguration

Konfigurationen af hardware i ”Network and Device-editoren”

er en nyskabelse i SIMATIC micro-PLC-verdenen.

Konfigurationen af enhederne kan foretages med blandt

andet drag-&-drop af modulerne fra hardwarekataloget til

”Device View”.

Det konfigurerede modul vil være synligt i ”Project Tree” og

i ”Network View” (”Network & Device editor”).

Alternativt kan man konfigurere en ”Unspecified CPU” og i

”Network & Device View” vælge ”Detect”, således at systemet

selv finder hardwarekonfigurationen til det pågældende

system.

High-speed ind- og udgange

High-speed indgange til tælling og måling

SIMATIC S7-1200 CPU’en leveres med op til 6 integrerede

high-speed tællere, 3 på 100 kHz og 3 på 30 kHz afhængigt

af CPU-modellen. Indgange med high-speed-tællerfunktionalitet

kan anvendes til nøjagtig monitorering af inkrementalencodere,

frekvenstælling eller hurtigtælling.

Opsætningen af en indgang som en high-speed tæller

(”High-Speed Counter (HSC)”) implementeres ved at aktivere

HSC’en og sætte parametrene for HSC’en under ”Properties”

til CPU’en.

High-speed udgange til hastighed, position eller styring

af duty cycle

To high-speed udgange er integreret i SIMATIC S7-1200

PLC’en og kan bruges som enten PTO-udgange (Pulse Train

Output) eller PWM-udgange (Pulse Width Modulation).

Konfigureres udgangen som ”PTO”, har man til sin rådighed

en udgang med en duty cycle på 50 % og en frekvens på op

til 100 kHz til brug i open-loop, hastigheds- og positionsregulering

af stepmotorer og servodrev.

Konfigureres udgangen som en ”PWM”-udgang, har man til

sin rådighed en udgang med fast cyklisk tid med variabel

duty cycle, som er yderst velegnet til styring af en motors

hastighed, en ventils position eller et varmelegemes duty

cycle.

Opsætningen af high-speed udgange til ”PTO” eller ”PWM”

foretages under ”Pulse Generators (PTO/PWM)” under ”Properties”

til CPU’en.

En fremtidssikret platform

SIMATIC STEP 7 Basic V10.5 er en fremtidssikret platform,

som gør det nemt og intuitivt at konfigurere og programmere

micro-PLC’en S7-1200 og HMI Basic Panels. Den forbedrede

programstruktur med en fælles symbolliste for PLC

og HMI giver en bedre oversigt over programmet. Hardwarekonfigurationen

gør det nemt at konfigurere PLC’en med

de dertil hørende moduler for eksempel med drag-&-drop

eller ved brug af ”Detect”-funktionaliteten. Ud over, at det

er nemt at konfigurere sin hardware, er systemet blevet

mere overskueligt, og der er mulighed for en bedre dokumentation.

Yderligere informationer kan fås hos Siemens

Industry, Presales tlf. 44 77 55 55 – tast 2

29

30

Tips & tricks

SIMATIC S7-1200

kommunikation med HMI-panel

AF MORTEN MÜLLERTZ

I det følgende gennemgås en nem og hurtig måde at

oprette en kommunikationsforbindelse på mellem en

SIMATIC S7-1200 PLC og et HMI-panel fra den nye KTPserie.

I STEP 7 Basic vers. 10.5 er der foruden programmeringssoftware

til PLC’en også en projekteringssoftware, WinCC

flexible Compact, til HMI-paneler. Der er dog den begrænsning,

at der kun kan vælges følgende paneler: KTP 400 PN,

KTP 600 PN, KTP 1000 PN og TP 1500 PN. Hvis man ønsker

at anvende et andet panel som for eksempel MP 277, skal

det være WinCC flexible 2008 SP 1.

1. I STEP 7 Basic skal oprettes en global datablok

(det er dog ikke nødvendigt til I/O).

Indsæt en ny blok (Add new block), gå ind under Type og

vælg en Global DB og giv den et nummer. Der må ikke

være flueben i Symbolic access only. Tryk OK.

2. I den globale datablok oprettes de tags, som skal udveksle

data med WinCC flexible

3. I WinCC flexible oprettes en Connection, og som

Communication driver vælges SIMATIC S7 300/400

• Under Interface vælges Ethernet.

• Under PLC device vælges Expansion slot nummer 1, og

der må ikke være flueben i Cyclic operation.

4. I WinCC flexible oprettes de tags, som skal udveksle

data med S7-1200

Nogle enkelte funktioner er endnu ikke frigivet.

Det drejer sig blandt andre om:

• S5 timer

• Date and Time

• S7 diagnose

5. Nu er der allerede etableret kommunikation mellem

PLC og HMI-panel

Fortsæt eventuelt med at oprette et enkelt skærmbillede,

hvori de projekterede tags indgår.

Download software til PLC og HMI-panel.

Tilslut PLC og HMI-panelet med Ethernetkablet og se, at

der sker noget på skærmbilledet, når bittene i den globale

datablok påvirkes.

31

32

Nyheder – fra SIMATIC ET 200-fronten

Stort prisfald på interfacemoduler til PROFINET

AF JESPER THOMSEN

På vores internationale website www.siemens.com/et200

kan du læse mere om ET 200-systemet generelt.

På www.siemens.dk/simatic-selection-tool finder du bl.a.

vores online ET200konfigurator. Nedenfor finder du de

seneste nyheder på området.

Prisen på ET 200S interfacemoduler til

PROFINET falder med henholdsvis 17 % og 14 %!

Med virkning fra d. 1. oktober 2009 er priserne på ET 200S

PN-interfacemodulerne sænket, så de modsvarer priserne

på ET 200S PROFIBUS-interfacemodulerne. Nu er der ingen

økonomiske grunde, der påvirker valget mellem PROFIBUS

og PROFINET. Alene den bedste tekniske løsning er afgørende.

Dermed er prisen på IM151-3PN ST: 6ES7 151-3AA23-0AB0

faldet fra DKK 2.140,- til DKK 1.780,-.

Tilsvarende er prisen på IM151-3PN HF: 6ES7 151-3BA23-

0AB0 faldet fra DKK 2.540,- til DKK 2.190,-.

3 nye digitale high-feature udgangskort frigivet

Fælles for alle 3 nye moduler er high-feature-funktionaliteten,

som for disse korts vedkommende betyder, at de kan

detektere en kortslutning pr. kanal og videregive hændelsen

som både en optisk indikation på modulet via LED og

via et diagnoseinterrupt mod master-PLC’en.

4DO DC24V/2A HF

Bestillingsnr. 6ES7 132-4BD30-0AB0, 5-styks pakning

DKK 2.470,-

4DO DC24V/0.5A HF

Bestillingsnr. 6ES7 132-4BD00-0AB0, 5-styks pakning

DKK 1.370,-

8DO DC24V/0,5A HF

Bestillingsnr. 6ES7 132-4BF00-0AB0, 1-styks pakning

DKK 380,-

Nyt high-feature strømforsyningsmodul frigivet

Dette modul kan foruden kortslutning også detektere

tværslutning.

PM-E DC24V HF

Bestillingsnr. 6ES7 138-4CA60-0AB0, 1-styks pakning

DKK 284,-

Nyt CAN-modul frigivet

Svenske HMS har i samarbejde med Siemens udviklet et

CAN-modul til ET200-systemet. Modulet har følgende funktioner:

• Master og slave

• Op til 126 slavenoder

• Overholder CANopen Communication Profile

DS301 rev. 4.2

• Arbejder sammen med alle ET 200S interfacemoduler

med data sentence–funktion

• Planlagt leveringstid: Oktober 2009

• Listepris: € 295,-

• Flere informationer fås ved henvendelse via:

e-mail: et200can@hms.se

Modulet kan købes direkte hos HMS.

Nyt serielt SIRIUS interfacemodul 4SI til ET 200S

Med dette gunstige kort er det muligt via IO-Link at styre

op til 16 kompakte SIRIUS startere IO-Link 3RA64/65 med et

enkelt kort. Kortet understøtter kun SIRIUS IO-Link moduler,

men er til gengæld prissat mere favorabelt end det normale

IO-Link mastermodul til ET 200S, der understøtter alle

IO-Link moduler. For yderligere informationer, klik ind på

https://support.automation.siemens.com og søg på entry

– ID 37868673

4SI SIRIUS

Bestillingsnr. 3RK1 005-0LB00-0AA0 1-styks pakning

DKK 1.200.-

For yderligere informationer om IO-Link-standarden, se

www.siemens.com/io-link

Nye kompakte startere SIRIUS IO-Link 3RA64/65

Ved samtidig anvendelse af disse motorstartere og ET 200S

4SI SIRIUS IO-Link-mastermodulet kan visse motorstartere

kobles direkte på en feltbus, og ud over den reducerede

fortrådning, de enklere informationer og start/stop-funktionaliteten

kan al diagnose fra kompaktstarteren også udlæses.

For yderligere informationer, klik ind på

https://support.automation.siemens.com og søg på entry

– ID 37868910


produktchef Jesper Thomsen på tlf. 44 77 44 80 eller

via e-mail thomsen.jesper@siemens.com

Innovation Tour

Værdifuld integration blandt systemer og mennesker

AF MARIA AAGAARD

Under overskriften ”Integration mellem systemer, der

indgår i automatiserede anlæg” bød oktobers Innovation

Tour på et temaopdelt program, hvor kunderne kunne

vælge mellem tre forskellige præsentationer.

Integration var også et nøgleord for minimessen, hvor der

blev skabt god integration mellem kunder og produktspecialister.

Denne form for networking, der foregår i pauserne

kunderne imellem og mellem kunder og Siemens-folk anser

vi i Siemens som værende særdeles givtig. Vi har valgt at

fokusere på denne form for arrangement frem for de store

messer, hvor et besøg måske varer et kvarter, og hvor det

på den korte tid ikke er muligt at komme ret meget i dybden.

Arrangementet må siges at have været en succes med over

400 deltagere over de 3 dage. Fik du ikke chancen for at

deltage, har du her mulighed for at læse ganske kort om temaerne.

Download powerpoint præsentationer fra Innovation

Touren på www.siemens.dk/innovationtour

Tema: Integreret SIMATIC S7-1200

og HMI i samme software

Årets nyhed på Hannover-messen i april var et helt nyt PLCsystem,

der med tiden skal afløse den populære S7-200-serie.

Fra starten er der 3 CPU-størrelser – alle er kombi-

CPU’er med integrerede ind- og udgange, og på den måde

ligner de forgængerne. Hermed hører ligheden også op.

Den helt nydesignede programmeringssoftware – STEP 7

Basic med versionsnummer 10.5 – med nytænkt og nydesignet

betjeningsflade er integreret sammen med projekteringssoftwaren

til operatørpaneler i den nye serie Basic

Line med lowcost-paneler i størrelser fra 4” til 15”.

Læs mere om S7-1200 på siderne 28-31.

”Den nyhed, der var omkring S7-1200, så spændende

ud og har relevans for mit arbejde. Jeg har oplevet det

positivt og synes, at jeg har fået det ud af det, som jeg

gerne ville.”

Bo Korsgaard, Fertin A/S

Tema: Integreret sikkerhed

Maskindirektivet og Lavspændingsdirektivet er et par centrale

dokumenter i sikkerhedsprojekteringen, og enten kan

man selv dokumentere, at sikkerhedsniveauet er i orden,

eller – som nok alle gør – anvende gældende standarder.

ISO 13849-1 og IEC 62061 er de generelle standarder for

sikkerhed på maskiner. Med udgangspunkt i disse standarder

og faserne overvågning, evaluering og detektering

præsenterede produktspecialisterne de mange forskellige

løsninger, som Siemens tilbyder.

Safety Evaluation tool – et gratis værktøj fra Siemens anvendes

til at evaluere en fastlagt konfiguration efter standarderne

ISO 13849-1 eller IEC 62061. Safety Evaluation

Tool er testet og godkendt af TÜV. Download Safety evaluation

tool på www.siemens.com/safety-evaluation-tool

”Det er relevant for, hvad jeg laver - for når du har med

automation at gøre, har du også med sikkerhed at gøre!

Det bliver mere og mere kompliceret, når forskellige

maskiner er koblet sammen, så derfor ser jeg denne her

integrationsløsning via PLC’er, netværk m.m., som en af

de helt store.”

René Mørck, Ledreborg Industri Systemer

Tema: Integreret diagnose

i procesinstrumentering

Det er nok almindeligt kendt, at et instrument kan levere

mange andre informationer end blot målesignalet, men

desværre bliver de ofte ikke opsamlet og udnyttet til at forudse

problemer i for eksempel ved ligeholdelsen. Kommunikation

via bussystemer og PC-baserede værktøjer til forbedret

diagnose blev gennemgået på dagen.

”Min motivation for at komme til Innovation Tour var at

blive informeret om, hvad der foregår af nye ting og i

det hele taget for at blive forsikret om, at vi er opdateret

med de produkter, Siemens har inden for det produktområde,

som vi står for i dagligdagen. Jeg synes helt

sikkert, at det har været et godt arrangement. Jeg sidder

på programmerings- og PLC-siden i dagligdagen, men

da vi også har med instrumentering at gøre, er det

selvfølgelig også væsentligt at vide, hvad der egentlig

er kommet af nyheder om kring PDM - så det er ren opsugning

af nyheder.”

Bjarne Nielsen, Picca Automation

33

34

Konkurrence

Vinderne af konkurrencen

i Industry Informations

september-nummer blev:

1. Rikke Hansen, Aalborg

2. Jens Ole Larsen, Herlufmagle

3. Ejvin Aagaard, Asnæs

4. Peter Kofoed, Odense

5. Bent Bøgelund, Horsens

6. Bo Eckhardt, Taastrup

7. Anders Søe, Thisted

8. Carsten Pankoke, Sønderborg

9. Anton Nielsen, Viborg

10. Jens Fredensborg, Vejen

Præmierne er afsendt til vinderne.

Denne gang er spørgsmålene følgende:

1. Hvad kan man måle med den nye SENTRON

PAC 3100?

a. Flow

b. Energi

c. Temperatur

2. Hvad kan Comos tilbyde din virksomhed?

a. Safety software

b. Et Life Cycle Asset Information Management

System

3. Hvad er Siemens indkøbsportals nye navn?

a. Siemens Industry indkøbscenter

b. Siemens Industry Mall

4. Hvor stor er rabatten på starter kittet fra

SIMATIC Safety Integrated?

a. 6 %

b. 16 %

c. 26 %

5. Hvor kan du fremover finde listerne med de

opdaterede softwareversioner?

a. www.siemens.dk/softwareversioner

b. www.siemens.dk/ind-kundeservice

Mellem de rigtige svar trækkes lod om 10 smarte

sportstasker.

Indsendelsesfristen er senest d. 29. januar 2010

Vinderne får direkte besked og offentliggøres i næste

nummer af Industry Information, samt på vores website.

Deltag ved at klikke ind på vores website:

www.siemens.dk/industryinformation.

Siemens-ansatte og deres husstand kan ikke deltage i

konkurrencen.

Industry Information online

Ønsker du at modtage bladet online – enten i stedet for eller som supplement

til den fysiske udgave – så send en e-mail med dit ønske til

ind-information.dk@siemens.com.

Du har altid mulighed for at finde de seneste års udgaver af Industry

Information på vores website www.siemens.dk/industryinformation PLC’er til svin

Redirects til

www.siemens.dk/ind

URL Beskrivelse

www.siemens.dk/ind-prisinformation Her findes prislister fra Industry Technologies

www.siemens.dk/ind-brochurer Her kan du altid hente de nyeste brochurer over vores mest solgte produkter

www.siemens.dk/industryinformation Dette er linket til Industry Information, som du netop sidder og læser

www.siemens.dk/ind-tools Her kan du hente gratis software og vejledninger

www.siemens.dk/ind-kataloger På denne side kan du downloade alle de nyeste kataloger i pdf-format

www.siemens.dk/ind-kundeservice Her finder du information om Ekspedition/Teknisk Support/kursusskole m.m.

www.siemens.dk/mall Direkte link til vores internetbutik

Danish Crown har valgt

at

standardisere

auto-

mationen

Industriel Ethernet

FastConnect kabler og

stik til gigabit

SITRANS VP300

Vi har netop frigivet en

positioner!


Nyheder fra Siemens Industry Technologies i Danmark

Nr. 3 september 2009

Deltag på Innovation Tour

Læs om temaerne:

Integreret sikkerhed

Integreret diagnose i procesinstrumentering

Integreret S7-1200 og HMI i samme software

35

Kundeservice

Dine direkte linjer til Industry Technologies

Mandag til torsdag kl. 08.00-16.00

Fredag kl. 08.00-15.30

Ekspedition

Telefon 44 77 55 55

Fortsæt med selvvalg:

Procesinstrumenter, tast 1

Presales, tast 2

Reservedele, tast 3

Ekspedition, tast 4

Fax 44 77 40 16 / 44 77 40 23

E-mail ind-ekspedition.dk@siemens.com

Teknisk support

Telefon 44 77 44 44

Fax 44 77 59 68

E-mail support.scandinavia.automation@siemens.com

Scandinavian Repair Center

Service & Support:

Telefon 44 77 44 44

Reservedele:

Telefon 44 77 55 55

Fax 76 40 51 43

E-mail ind-src.dk@siemens.com

Sitrain

Telefon 44 77 41 14

E-mail sitrain.dk@siemens.com

Web www.siemens.dk/sitrain


Meld dig til elektronisk levering af Industry Information.

Send en e-mail med navn, firma, adresse, telefon og

e-mail til: ind-information.dk@siemens.com

Siemens

Industry Technologies

Borupvang 3

2750 Ballerup

Telefon 44 77 55 55

Fax 44 77 40 19

www.siemens.dk/ind ISSN: 1399-7831

Industry Information online - Siemens

You also want an ePaper? Increase the reach of your titles

Delete template?

Save as template?
