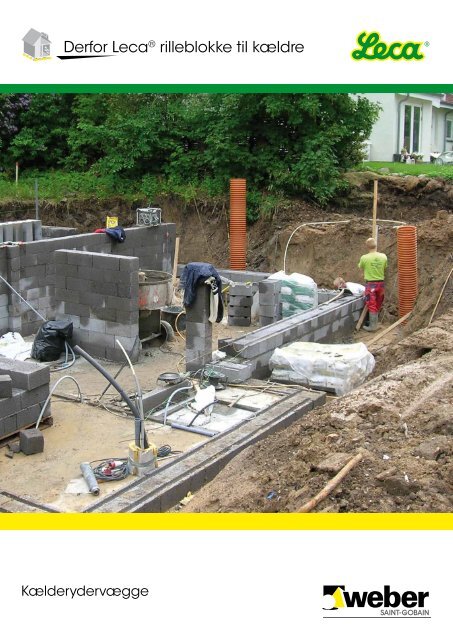

<strong>Derfor</strong> Leca ® <strong>rilleblokke</strong> <strong>til</strong> <strong>kældre</strong><br />
Kælderydervægge
Kælderydervægge under terræn opmures<br />
med Leca ® <strong>rilleblokke</strong> med fyldte<br />
fuger og med mindst en forskydning<br />
af studsfurerne på 76 mm fra skifte <strong>til</strong><br />
skifte. Der mures med en weber FM 5 ®<br />
funktionsmørtel over hele fladen i alle<br />
liggefuger og riller.<br />
Over terræn og ned <strong>til</strong> 300 mm under<br />
terræn opmures med Leca ® termblokke.<br />
Der anvendes en mørtel med en styrke<br />
som weber FM 5 ® funktionsmørtel i liggefugen<br />
på vangerne som ved Leca ® <strong>rilleblokke</strong>ne.<br />
Over isoleringskernen placeres<br />
Isover fugefilt, så mørtlen ikke flyder<br />
sammen og danner kuldebro. Vangerne i<br />
studsfugen limes med weber bloklim.<br />
Ved studsfugerne påføres weber bloklim<br />
med en tandspartel.<br />
Der anvendes 8 eller 10 mm ribbet<br />
armeringsstål i henhold <strong>til</strong> projektet.<br />
Armeringen placeres i hver rille i plastafstandsholdere,<br />
som sikrer, at armeringen<br />
bliver korrekt omstøbt med mørtel.<br />
Plastafstandsholderne leveres med blokkene.<br />
Armeringssamlinger skal udføres<br />
med <strong>til</strong>strækkelig overlapning, som<br />
forskydes fra skifte <strong>til</strong> skifte.<br />
Ved kælderydervægge skal armeringen,<br />
der placeres i Leca ® <strong>rilleblokke</strong>ne, også<br />
virke rundt om hjørnerne. Her anvendes<br />
derfor specielle hjørneblokke, som giver<br />
mulighed for, at armeringen kan omstøbes<br />
med <strong>til</strong>strækkelig mørtel.<br />
2
Leca ® <strong>rilleblokke</strong> frems<strong>til</strong>les i bredden 350<br />
mm med længden 490 mm (10 stk. pr. m 2 )<br />
eller i bredden 390 mm, som af hensyn<br />
<strong>til</strong> vægten fås i længden 248 mm (20 stk.<br />
pr. m 2 ). Hvis kældervæggen skal være<br />
tykkere end 390 mm, fx hvor ydervæggen<br />
ovenover er tykkere, opmures en mindst<br />
100 mm Leca ® blok 600 umiddelbart foran<br />
Leca <strong>rilleblokke</strong>n. Leca ® blokkene opmures<br />
på betonfundamentet på ydersiden af<br />
Leca ® <strong>rilleblokke</strong>ne og forbindes <strong>til</strong> disse<br />
med 5 stk. rustfaste bindere pr. m². Ved<br />
opmuringen anvendes samme mørtel som<br />
<strong>til</strong> Leca ® <strong>rilleblokke</strong>ne.<br />
Ved udvendig isolering under terræn<br />
U<br />
med løs Leca 2 ® 10-20 opnår man en<br />
isolering, der følger kældervæggen uden<br />
Ψ<br />
luftspalter. De k løse Leca ® letklinker har<br />
desuden fortrinlige drænende egenskaber.<br />
For at sikre mod, at de løse Leca ®<br />
letklinker bliver blandet med jorden,<br />
placeres en fiberdug mellem de to materialer.<br />
Ved en lagtykkelse på ca. 500<br />
mm opnås en konstruktion, der er sikret<br />
fremtidens isoleringskrav.<br />
U 1<br />
H<br />
Kælderydervægge med<br />
Leca ® <strong>rilleblokke</strong> er<br />
løsningen, der:<br />
• sikrer, at myndighedskravet <strong>til</strong> linietab ved<br />
fundamentet kan overholdes<br />
• bidrager væsentlig <strong>til</strong> væggens varmeisolering<br />
• er velegnet <strong>til</strong> at optage jordtryk<br />
Ψ f<br />
Anvendes Leca ® <strong>rilleblokke</strong> som den<br />
øverste del af fundamentet under kælderydervæggen<br />
mellem gulvbetonen og<br />
betonfundamentet udnyttes både Leca ®<br />
<strong>rilleblokke</strong>nes gode trykstyrke og gode<br />
isoleringsevne. Denne løsning er en af<br />
de få muligheder, der er for at undgå<br />
kuldebroer og overskridelse af kravet<br />
<strong>til</strong> linietab (Y f<br />
) ved fundamenter under<br />
kælderydervægge.<br />
Under terræn skal kælderydervægge af<br />
Leca ® blokprodukter beskyttes omhyggeligt<br />
mod jordfugt. Den udvendige<br />
overflade primes først med weber.tec<br />
901, hvorefter der umiddelbart efter kan<br />
overfladebehandles med weber.tec Superflex<br />
10. Denne metode er både enkel<br />
og hurtig.<br />
For at mindske varmetabet ved<br />
overgang fra den udvendige<br />
isolering <strong>til</strong> Leca ® termblokkene<br />
overlapper de løse letklinker de<br />
nederste Leca ® termblokke mest<br />
muligt. Leca ® termblokkene må<br />
dog kun mures 300 mm under<br />
terræn. For at være tæt og kunne<br />
tåle opsprøjt bør soklen udføres<br />
med grovgrunding og puds og<br />
mindst have en højde på 150 mm<br />
over terræn.<br />
Min. 150 mm<br />
Maks. 300 mm<br />
3
Tjekliste<br />
• Fundamentet under kælderydervægge skal udføres i beton i en<br />
højde på mindst 300 mm på bæredygtig jord<br />
• Overside betonfundament bør være mindst 200 mm under overside<br />
gulvbeton – gerne mere<br />
• Leca ® <strong>rilleblokke</strong> opmures med fyldte fuger og riller.<br />
I liggefugen anvendes en weber FM 5 ® funktionsmørtel.l<br />
Alle studsfuger limes med weber bloklim<br />
Hensigten med brochuren er at<br />
videregive nyttige erfaringer om<br />
Leca ® produkternes egenskaber<br />
og anvendelse. Informationerne<br />
er udarbejdet som forslag <strong>til</strong> brug<br />
for de ansvarlige ved den enkelte<br />
opgaves projektering og udførelse.<br />
Saint-Gobain <strong>Weber</strong> A/S påtager<br />
sig ikke ansvar for dimensionering,<br />
projektering eller noget juridisk<br />
ansvar for de vejledende informationer<br />
indeholdt i denne brochure.<br />
• I hver rille i Leca ® <strong>rilleblokke</strong>ne placeres i henhold <strong>til</strong> projektet et 8<br />
eller 10 mm ribbet armeringsstål i de medleverede afstandsholdere<br />
(et stk. pr. meter pr. rille), så stålet kan blive helt omstøbt med<br />
mørtel<br />
• Ydermål og vinkler på kælderydervæggen kontrolleres løbende<br />
• Fra 300 mm under terræn skiftes fra Leca ® <strong>rilleblokke</strong> <strong>til</strong> Leca ®<br />
termblokke, som opmures med samme mørtel og lim som anvendt<br />
ved Leca ® <strong>rilleblokke</strong><br />
• Under terræn overfladebehandles vægfladen udvendigt med<br />
weber.tec 901 og weber.tec Superflex 10<br />
• Over terræn grovgrundes vægfladen helt ned, så grovgrundingen<br />
overlapper overfladebehandlingen under terræn. Grovgrundingen<br />
udføres med weber multi 280, som herefter pudses med weber<br />
KC 35/65/650<br />
• Indvendigt påføres weber multi 280 med ilagt glasfibernet<br />
serpo 397 EF over hele fladen, når væggen er gennemtør<br />
Oplysninger om kælderydervægge er mere udførligt beskrevet i brochuren »Leca ®<br />
kælderydervægge« som kan downloades eller bes<strong>til</strong>les på www.weber.dk/leca<br />
Dato: Juli 2011<br />
Gruppe: Kældre<br />
www.weber.dk/leca<br />
Saint-Gobain <strong>Weber</strong> A/S<br />
Randersvej 75, Hinge<br />
DK-8940 Randers SV<br />
Tel.: +45 70 10 10 25<br />
Fax: +45 87 61 02 05<br />
Leca ® letklinker produceres i Danmark af Saint-Gobain <strong>Weber</strong> A/S, som er en<br />
miljøbevidst virksomhed, der er underlagt både intern og ekstern kvalitetskontrol.<br />
Saint-Gobain <strong>Weber</strong> A/S, Leca ® værket har kvalitetsstyringssystem efter<br />
DS/EN ISO 9001 og miljøstyringssystem efter DS/EN ISO 14001.
