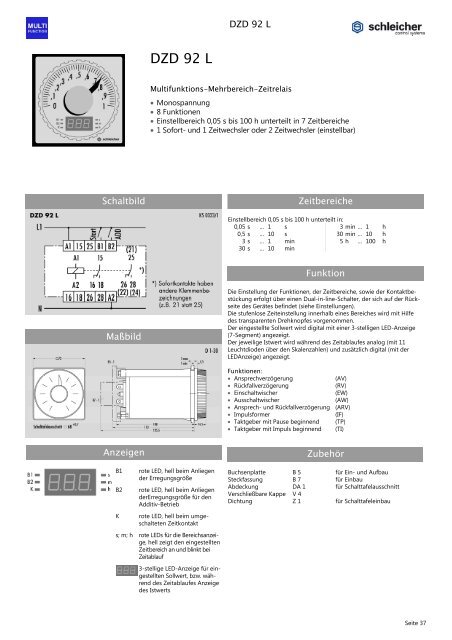

DZD 92 L - Schleicher Electronic

Schaltbild
Maßbild
Anzeigen
DZD 92 L
DZD 92 L
Multifunktions-Mehrbereich-Zeitrelais
• Monospannung
• 8 Funktionen
• Einstellbereich 0,05 s bis 100 h unterteilt in 7 Zeitbereiche
• 1 Sofort- und 1 Zeitwechsler oder 2 Zeitwechsler (einstellbar)
B1 rote LED, hell beim Anliegen
der Erregungsgröße
B2 rote LED, hell beim Anliegen
derErregungsgröße für den
Additiv-Betrieb
K rote LED, hell beim umgeschalteten
Zeitkontakt
s; m; h rote LEDs für die Bereichsanzeige,
hell zeigt den eingestellten
Zeitbereich an und blinkt bei
Zeitablauf
3-stellige LED-Anzeige für eingestellten
Sollwert, bzw. während
des Zeitablaufes Anzeige
des Istwerts
Zeitbereiche
Einstellbereich 0,05 s bis 100 h unterteilt in:
0,05 s … 1 s 3 min … 1 h
0,5 s … 10 s 30 min … 10 h
3 s … 1 min 5 h … 100 h
30 s … 10 min
Funktion
Die Einstellung der Funktionen, der Zeitbereiche, sowie der Kontaktbestückung
erfolgt über einen Dual-in-line-Schalter, der sich auf der Rückseite
des Gerätes befindet (siehe Einstellungen).
Die stufenlose Zeiteinstellung innerhalb eines Bereiches wird mit Hilfe
des transparenten Drehknopfes vorgenommen.
Der eingestellte Sollwert wird digital mit einer 3-stelligen LED-Anzeige
(7-Segment) angezeigt.
Der jeweilige Istwert wird während des Zeitablaufes analog (mit 11
Leuchtdioden über den Skalenzahlen) und zusätzlich digital (mit der
LEDAnzeige) angezeigt.
Funktionen:
• Ansprechverzögerung (AV)
• Rückfallverzögerung (RV)
• Einschaltwischer (EW)
• Ausschaltwischer (AW)
• Ansprech- und Rückfallverzögerung (ARV)
• Impulsformer (IF)
• Taktgeber mit Pause beginnend (TP)
• Taktgeber mit Impuls beginnend (TI)
Buchsenplatte
Steckfassung
Abdeckung
Verschließbare Kappe
Dichtung
B 5
B 7
DA 1
V 4
Z 1
Zubehör
für Ein- und Aufbau
für Einbau
für Schalttafelausschnitt
für Schalttafeleinbau
Seite 37

Funktionsdiagramme
DZD 92 L
Funktionsdiagramme
Seite 38

Funktionsdiagramme
DZD 92 L
Funktionsdiagramme
Einstellungen
Die Einstellung der Funktionen, der Zeitbereiche, sowie der Kontaktbestückung
erfolgt über einen Dual-in-line-Schalter mit 10 Ein-
/Ausschaltern,der sich auf der Rückseite des Gerätes befindet.
Schalterstellung 1 2 3 4 5 6 7 8 9 0
Zeitbereich Auflösung
0,05 s bis 1 s 0,01 s o o o
o o
0,5 s bis 10 s 0,05 s •
3 s bis 1 min 0,5 s o • o
30 s bis 10 min 5 s • • o
3 min bis 1 h 0,5 min o o •
30 min bis 10 h 5 min • o •
5 h bis 100 h 0,5 h o • •
Funktion
Ansprechverzögerung o o o
o o
Rückfallverzögerung •
Einschaltwischer o • o
Ausschaltwischer • • o
Ansprech- und Rückfallverzögerung
o o •
Impulsformer • o •
Taktgeber
mit Pause beginnend
o • •
Taktgeber
mit Impuls beginnend • • •
Kontakte
1 Zeit- und
1 Sofortwechsler
2 Zeitwechsler •
Schalterstellung: • = ON (Nocke oben)
Schalter 8 bis 0 nicht belegt
o
Seite 39

DZD 92 L
Technische Daten DZD 92 L
Funktionsart nach IEC 60050 (445) Analog einstellbares Multifunktionsrelais für Monospannung
- ansprechverzögertes Zeitrelais
- rückfallverzögertes Zeitrelais mit Versorgungsspannung
- Einschaltwischrelais
- Ausschaltwischrelais
- ansprech- und rückfallverzögertes Zeitrelais
- Impulsformer
- Taktgeber
Funktionskontrolle 6 LED rot, 3-stellige LED-Anzeige rot, Ziffernhöhe 7,6 mm
Versorgungskreis
Nennspannung UN
siehe Geräteübersicht
Bemessungsleistung bei 50 Hz und UN (AC) 4,7 VA / 4,6 W
Bemessungsleistung DC 2,6 W
Nennfrequenz 50 bis 60 Hz
Betriebsspannungsbereich 0,8 bis 1,1 x UN
Nennstrom der Erregungsgröße (B1) 8 mA
Zeitkreis
Zeiteinstellung/Anzahl der Zeitbereiche analog/7
Lieferbarer Einstellbereich s. Tabelle "Zeitbereiche"
Ansprechzeit der Erregungsgröße (B1) ≤ 20 ms; ≤ 2 ms bei 24 V DC
Rückfallzeit der Erregungsgröße (B1) ≤ 20 ms; ≤ 3 ms bei 24 V DC
Wiederbereitschaftszeit ≤ 40 / ≤ 60 ms; ≤ 40 / ≤ 10 ms bei 24 V DC
Mindesteinschaltdauer ≤ 40 ms; ≤ 5 ms bei 24 V DC
Rückfallwert ≥ 15 % UN
Parallele Verbraucher zulässig ja
Interne Einweggleichrichtung nein
Mittelwert des Fehlers ≤ 1 % ± 10 ms
Streuung ≤ ± 0,5 % + ± 10 ms
Einfluss der Erregungsgröße, Versorgungsspannung ≤ 0,005 % / % ∆ UN
Einfluss der Umgebungstemperatur ≤ 0,005 % / K
Ausgangskreis
Kontaktbestückung 1 Sofort- und 1 Zeitwechsler oder 2 Zeitwechsler
Kontaktwerkstoff Ag-Legierung; vergoldet
Schaltnennspannung Un
250/300 V AC/DC
max. Dauerstrom In
5 A
Gebrauchskategorie nach EN 60947-5-1:1991 AC-15: Ue 230 V AC, Ie 2 A
DC-13: Ue 24 V DC, Ie 2 A
zulässige Schalthäufigkeit ≤ 6000 Schaltspiele/h
mechanische Lebensdauer 30 x 10 6 Schaltspiele
Ansprechzeit ca. 10 ms
Rückfallzeit ca. 10 ms
Allgemeine Daten
Luft- und Kriechstrecken zwischen den Stromkreisen nach DIN VDE 0110-1:04.97
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 3 außen, 2 innen
Bemessungsspannung 250 V AC
Prüfspannung Ueff 50 Hz nach DIN VDE 0110-1, Tabelle A.1 2,21 kV
Schutzart Gehäuse / Klemmen nach DIN VDE 0470 Teil 1:11.92 IP 30 / IP 20
Störfestigkeit nach IEC 61000-4 Prüfschärfe 3
Umgebungstemperatur, Arbeitsbereich –20 bis +60 °C
Gewicht 0,4 kg
Zubehör B 5, B 7, DA 1, V 4, Z 1
Zulassungen –
Geräteübersicht / Bestellnummern
Typ Zeitverzögerung Nennspannung Bestellnummer
DZD 92 L s. Tabelle "Zeitbereiche" DC 24 V R2.054.0349.1
AC 24 V 50-60 Hz R2.054.0329.1
AC 42 V 50-60 Hz R2.054.0339.1
AC 115 V 50-60 Hz R2.054.0309.1
AC 230 V 50-60 Hz R2.054.0319.1
Seite 40
