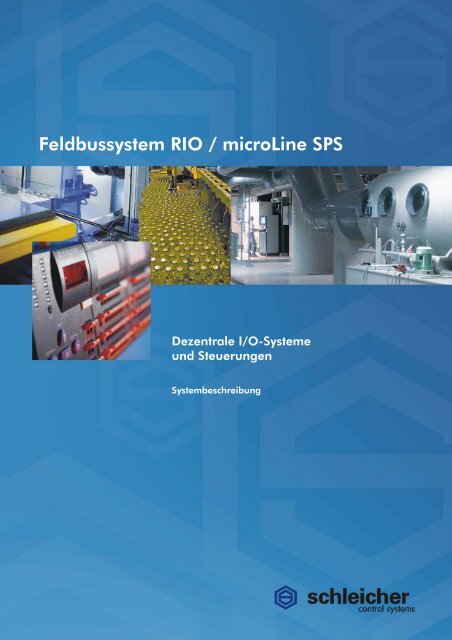

Feldbussystem RIO / microLine SPS

Dezentrale I/O-Systeme

und Steuerungen

Systembeschreibung

Inhalt

2

3

4

6

8

10

13

14

14

16

16

19

20

22

23

24

25

26

27

28

29

30

31

Einführung

Feldbus-System RIO

System und Komponenten

Ein durchdachtes System

Konzept und Details

Innere Werte

Multitask • OPC-Server • CANopen PCS

Feldbusse

Profibus-DP • Interbus • DeviceNet • CANopen

microLine SPS

MCS 20-21R

microLine SPS • CANopen • IEC 61131-3

MCS 20-20R

microLine SPS • IEC 61131-3

MCS 20-11R

microLine SPS • CANopen

MCS 20-10R


Buskoppler

Inbetriebnahme- und Diagnosefunktionen

am Buskoppler BC

RIO BC DP

Buskoppler • BC • Profibus-DP

RIO EC DP

Buskoppler • EC • Profibus-DP

RIO BC IBS

Buskoppler • BC • Interbus

RIO EC IBS

Buskoppler • EC • Interbus

RIO BC CAN DN

Buskoppler • BC • DeviceNet

RIO EC CAN DN

Buskoppler • EC • DeviceNet

RIO BC CANopen PCS

Buskoppler • BC • CANopen

RIO EC CANopen PCS

Buskoppler • EC • CANopen

RIO BC xxx COP

Buskoppler • BC • COP-Bediengeräte

RIO EC X2

Buskoppler • EC • XRIO

33

34

34

35

36

36

37

38

39

40

41

42

43

43

44

45

45

46

47

48

50

50

52

54

Erweiterungsmodule

Federkraft-Klemmkeil-Technik

für schnelle und sichere Verdrahtung

RIO KE 16

Klemmenerweiterung

RIO 16I

Digital • 16 Eingänge • DC 24 V

RIO 4I 120 VAC

Digital • 4 Eingänge • AC 120 V

RIO 4I 230 VAC

Digital • 4 Eingänge • AC 230 V

RIO 16O

Digital • 16 Ausgänge • DC 24 V

RIO 8O 2A

Digital • 8 Ausgänge • DC 24 V • 2A

RIO 4O R

Digital • 4 Ausgänge Relais • AC/DC 24..240 V • 5 A

RIO 8I/O

Digital • 8 Ein-/Ausgänge • DC 24 V

RIO 8I 8I/O

Digital • 8 Eingänge • 8 Ein-/Ausgänge • DC 24 V

RIO 4AI ±10V

Analog • 4 Eingänge • ±10V

RIO 4AI 20mA

Analog • 4 Eingänge • 0…20 mA

RIO 4AI 4-20mA

Analog • 4 Eingänge • 4...20 mA

RIO 4AI/4AO ±10V

Analog • 4 Eingänge • 4 Ausgänge • ±10V

RIO 4AI/4AO 20mA

Analog • 4 Eingänge • 4 Ausgänge • 0...20 mA

RIO 4AI/4AO 4-20mA

Analog • 4 Eingänge • 4 Ausgänge • 4...20 mA

RIO T10-10

Temperaturmodul PT100/PT1000

RIO T20-10

Temperaturmodul K, J, L

RIO C24-10

Zählermodul

RIO P24-10

Positioniermodul • Zählereingänge 24 V

RIO P05-10

Positioniermodul • Zählereingänge 5 V

RIO A10-10

Achsinterface

RIO GATEWAY COP

Anschluss von COP-Bediengeräten

Systembeschreibung RIO / microLine

57

58

59

60

61

63

64

65

65

66

66

67

68

Kompakt-I/O

Busanschaltungen


RIO 16I xx

Digital • 16 Eingänge • DC 24 V

RIO 16O xx

Digital • 16 Ausgänge • DC 24 V

RIO 8I 8I/O xx

Digital • 8 Eingänge • 8 Ein-/Ausgänge • DC 24 V

Anhang

Multiprog

Programmiersystem nach IEC 61131-3

Prodoc U1

Programmiersoftware

SPS-Betriebssystem

Echtzeit-Multitask nach IEC 61131-3

ProCANopen

CANopen Netzwerk-Konfigurationssoftware

RIO GSD/EDS-Dateien

Projektierungsdateien für Profibus-DP und CAN

Zubehör

Kabel, Stecker, Kleinteile, Betriebsanleitungen

Allgemeine technische Daten

Daten, Anschluss, Abmessungen

RIO / microLine

Feldbus-Module

Das RIO-System stellt die Verbindung her zwischen den

Feldgeräten auf der einen und der Steuerung auf der

anderen Seite. Der modulare Aufbau von RIO gewährleistet

dabei bedarfsgerechten Einsatz und hohe Flexibilität.

Für die Ankopplung der Peripherie stehen digitale und

analoge I/O-Module sowie Funktionsmodule für Temperaturerfassung,

Zähler und Positionierung zur Verfügung. Die

Verdrahtung der Feldgeräte mit den I/O-Modulen ist

Feldbus-neutral. Die Anbindung an die Feldbusse Profibus-

DP, Interbus, DeviceNet und CANopen geschieht über den

entsprechenden Buskoppler. Ein Wechsel des Bussystems

hat deshalb keine Auswirkung auf die bestehende

Verdrahtung.

In jedem Busknoten sind bis zu acht Module beliebig anreihbar.

Die knoteninterne Busverbindung und Spannungsversorgung

wird über unverlierbare Kontaktschieber hergestellt.

Die 24 V-Versorgung erfolgt über externe Klemmen

und kann von Modul zu Modul weitergeleitet oder bei

erhöhtem Strombedarf separat eingespeist werden. Durch

den Verzicht auf seitliche Pfostenstecker und Powerkontakte

ermöglicht dieses Konzept den einfachen Modulwechsel

ohne Demontage der übrigen Module. Zudem entfällt die

Notwendigkeit spezieller Einspeise-, Trenn- und Abschlussmodule.

Die Buskoppler sind optional mit umfangreichen Funktionen

ausgestattet, die Inbetriebnahme und Diagnose vor Ort

ohne weitere Hilfsmittel ermöglichen. Mit der Kleinsteuerung

microLine SPS bietet Schleicher darüberhinaus die Synthese

von Buskoppler und leistungsfähiger SPS, die Steuerungsaufgaben

zur Daten(vor)verarbeitung im I/O-Knoten

übernimmt und so zur Entlastung des Feldbusses beiträgt.

Für maschinennahe Anwendungen mit wenigen Kanälen

stehen digitale Kompaktmodule mit integriertem Buskoppler

zur Verfügung.

Systembeschreibung RIO / microLine 3

Modulares Feldbus-System RIO

Der Feldbus ist Standard

In der Automatisierungstechnik hat sich die Feldbusanbindung

der Peripheriekomponenten weitgehend gegenüber

der konventionellen Parallelverkabelung durchgesetzt, denn

die Vorteile durch dezentrale I/O-Anschaltungen sind

erheblich. Die Feldgeräte, Sensoren und Aktoren werden

vor Ort an I/O-Module verdrahtet, die Weiterleitung der

Signale an die Steuerung erfolgt über den Feldbus. Damit

entfallen lange, teure und unübersichtliche Kabeltrassen.

Durch die Segmentierung in einzelne Busknoten werden

Installation und Diagnose der Anlage deutlich erleichtert.

Schleicher bietet mit dem Feldbus-System RIO (Remote Input

Output) ein zukunftssicheres Konzept für die Vermittlung

zwischen Steuerung und Feldperipherie. Modular aufgebaute

I/O-Knoten, dezentral maschinennah installiert, werden über

den Feldbus vernetzt. Bei Bedarf leisten Module der microLine-

Reihe mit SPS-Fähigkeiten und intelligente Funktionsmodule

die Daten(vor)verarbeitung direkt im Busknoten und

entlasten damit den Feldbus sowie die übergeordnete

Steuerung.

Modular

Die Module bilden die Schnittstelle zwischen SPS/CNC bzw.

Buskoppler und Feld. Sie ermöglichen eine flexible

Anpassung an die Aufgaben und Erfordernisse:

• Digitale und analoge Ein-/Ausgänge können beliebig

kombiniert werden. Der prozessspezifisch erforderliche

Signalmix wird bedarfsgerecht aufgenommen, weitergeleitet

und ausgegeben.

• Ein Modulwechsel ist schnell und einfach möglich.

• Sensoren und Aktoren lassen sich feldbusunabhängig

verdrahten.

• Der Wechsel auf ein anderes Feldbussystem ist durch

Tauschen des Buskopplers einfach möglich.

4

Dezentral

Der dezentrale Anschluss vor Ort statt einer Verdrahtung im

zentralen Schaltschrank bietet entscheidende Vorteile:

• Der Verdrahtungsaufwand verringert sich durch Wegfall

von Kabeltrassen.

• Die Übersichtlichkeit wird erhöht und die Wartung im

Servicefall einfacher.

• Anlagen- und Maschinenteile können segmentiert in

Betrieb genommen werden.

• Durch den Verzicht auf große Zentraleinheiten reduzieren

sich die Kosten.

Vernetzt

RIO ist ein konsistentes, vollständiges System für die

verschiedenen Feldbusse im Maschinen- und Anlagenbau:

• Profibus-DP

Kommunikation mit dezentralen Peripheriegeräten

• Interbus

Feldbus für die Sensor/Aktor-Ebene

• DeviceNet

einfaches Gerätenetzwerk mit CAN-Technologie

• CANopen

echtzeitfähiges Multi-Master-Netzwerk

Intelligent

RIO ermöglicht vernetzte Automatisierung mit dem enormen

Rationalisierungspotential verteilter Intelligenz:

• Mit der Steuerung microLine SPS und den RIO Funktionsmodulen

steht optimal angepasste Steuerungsleistung zur

Verfügung.

• Lokale Datenverarbeitung ohne Feldbusverzögerung

bringt kurze Reaktionszeiten und erhöht dadurch Präzision

wie Reproduzierbarkeit der Ergebnisse.

• Parallele Datenverarbeitung

reduziert

die Buslast.

• Intelligente Baugruppen

verbessern die Notlaufeigenschaften

bei

Ausfall des Feldbusses.


Komponenten im RIO-System


Leistungsfähige Kleinsteuerung optional mit integriertem CANopen-Buskoppler für

knoteninterne Datenverarbeitung.

• SPS-Programme direkt im Busknoten

• Multitask-Betriebssystem

• Integrierte Inbetriebnahme- und Diagnosefunktionen

• Lokal bis zu 8 Module anreihbar

• Erweiterung mit RIO-Modulen über Feldbus CANopen

• Auch als Stand alone-Steuerung ohne Feldbusanschluss verfügbar

RIO Buskoppler

Die Buskoppler verbinden die Module mit den Feldbussen Profibus-DP, Interbus,

DeviceNet und CANopen.

• 8 RIO I/O-Module in beliebiger Kombination (digitale, analoge,

Expertenmodule) anreihbar

• Lokal bis zu 128 digitale bzw. 56 analoge Ein-/Ausgänge

• Feldbusdiagnose über LEDs

• Geräte der BC-Reihe mit Display, Tastatur, integrierten Inbetriebnahme- und

Diagnosefunktionen

• Geräte der EC-Reihe als preiswerte Economy-Version


• Digitale Module mit 4, 8 oder 16 Ein-/Ausgangskanälen

• DC 24 V, AC 130/240 V, Relais

• Ausgänge parallel schaltbar, kurzschlussfest und überstromsicher

• Analoge Module mit 4 Ein-/Ausgangskanälen für Spannung oder Strom

• Kurzschlussfeste Ausgänge

• Spannungseingänge als Differenzeingänge mit ±10 V

• Stromeingänge single-ended, Messbereich 0..20 mA oder 4..20 mA

• Funktionsmodule für Temperatur, Zähler und Achsansteuerung

• Maschinennahe Datenerfassung und Steuerung von Vorgängen

• Eigener Konfigurationsspeicher, parametrierbar über SPS und Buskoppler

• Verringerung der Feldbusbelastung

• Entlastung der übergeordneten Steuerung

Kompakt-I/O

Digitale Kompakt-I/Os für Busknoten mit wenigen Kanälen.

• Integrierter Buskoppler für die Feldbusse Profibus-DP, Interbus, DeviceNet und

CANopen

• Galvanische Trennung der Kanäle zum internen Bus durch Optokoppler

• Signalverzögerung der Eingänge typ. 2 ms (Hardware)

• Signalverzögerung der Ausgänge < 100 μs (Hardware)

• Ausgangsstrom pro Kanal max. 1 A

• Ausgänge parallel schaltbar, überstrom- und kurzschlussfest


Die Module

stellen durch

Aufrasten auf

einer

Hutschiene

automatisch die

PE-Verbindung her

Schnittstelle für

Feldbus

(zusätzlich bei

microLine SPS:

zwei Programmier-

und Diagnoseschnittstellen

RS232)

6

Interne Bus-

Verbindung und

Spannungsversorgung

über

Kontaktschieber:

schnell, sicher

und unverlierbar

Die Spannungsversorgung

kann durchgeschleift

oder

einzeln abgesichert

werden

Durchdacht: im Konzept ...

Einige digitale

I/O-Module

verfügen über

Kombikanäle,

die wahlweise als

Ein- oder Ausgänge

nutzbar

sind

Vierleitertechnik

macht

zusätzliche

Rangierebenen

überflüssig

Geringer Platzbedarf:

bis zu 16

Kanäle auf

69 mm

Modulbreite

Die eindeutige

Farbkennzeichnung

vermeidet

Fehlverdrahtung

Acht digitale,

analoge und

Funktionsmodule

in einem Busknoten

beliebig

kombinierbar

Vorgespannte

Federkraftklemmen

gewährleisten

hohe Betriebssicherheit:rüttelsicher,

schnell

und wartungsfrei

LEDs für externe


und

Datenübertragung,

Kanalkontrolle

über LED-Ketten

Ansteckbare

Klemmenerweiterung

für Drei- oder

Vierleiteranschluss


... und im Detail


Die Klemmen der RIO-Module ermöglichen durch die

Federkraft-Klemmkeil-Technik einfache und schnelle

Verdrahtung und sparen so Installationskosten.

Die Feder wird durch den eingedrückten Klemmkeil

vorgespannt, der Klemmraum ist geöffnet. Kabel einführen –

Klemmkeil nach oben drücken – Fertig. Die Federkraftklemmen

gewährleisten rüttelsicheren Halt und konstante

Klemmkraft. Jede Klemme ist mit einem Messpunkt für

Messspitzen mit Ø 2 mm ausgestattet. Mehr zum Öffnen

und Schließen der Klemme auf Seite 34.

Austausch der Modulelektronik

Klemmkeil

(geeignet für

Schraubendreher

Größe 1)

Messpunkt

(für Messspitzen mit

Ø 2 mm)

Klemmraum

(für Kabel bis Querschnitt

2,5 mm 2 )

Elektroniktausch bei stehender Verdrahtung: kein zusätzlicher

Aufwand durch Neuverkabelung, Kostenminimierung

durch verkürzte Stillstandszeit. Das Stecken falscher Elektronik

wird durch mechanische Codierung sicher verhindert.

LED-Anzeigen und Display

Die Buskoppler der BC-Reihe informieren mit LEDs und

vierstelligem Display über Modulstatus, Betriebsart,

Busverbindung und Fehler.

• Linke LED-Reihe:

• RUN – der Prozessor des Buskopplers läuft

• 5V – das interne 5 V-Netzteil arbeitet korrekt

• Dazwischen busspezifische Diagnose-LEDs

• Rechte LED-Reihe

• FORCE, TRIGGER, LOCK, STOP

– spezielle Inbetriebnahme- und Diagnosemodi

(→ Seite 20)

• RUN – "normale" Betriebsart

• Display

• Anzeige der aktiven Betriebsart

• Nummer eines ausgewählten I/O-Kanals

• Wert des Kanals

(High/Low bei digitalen Kanälen,

Spannung oder Strom bei analogen Kanälen)

• Einstellen von Servicefunktionen

(z.B. Bediensperre mit Passwort)

• Fehlermeldungen

An den Erweiterungsmodulen gibt eine zweifarbige LED-

Kette Auskunft über den Modulstatus und die Schaltzustände

der Ein-/Ausgänge.

• 24 V – Versorgungsspannung DC 24 V angeschlossen

• RUN – Interne Datenübertragung zum Buskoppler läuft

• Kanal-LEDs

• zeigen den am Buskoppler angewählten Kanal gelb

leuchtend an

• zeigen bei Digitalmodulen zusätzlich den Schaltzustand

der Kanäle (High/Low) grün leuchtend an


Innere Werte

Multitask

Mit einem Echtzeit-

Multitask-Betriebssystems

wird die

Rechenleistung der SPS

prioritätsgesteuert

optimal für jede

Aufgabe eingesetzt. Eine

Task besteht aus

Programmbausteinen

und bekommt genauso

viel Zeit zugewiesen, wie sie zu ihrer Abarbeitung benötigt.

Damit wird keine wertvolle Leistung in unnötigen Wartezyklen

verschenkt. Darüberhinaus werden den Tasks unterschiedliche

Prioritätsstufen zugeordnet, die die Reihenfolge

der Bearbeitung gemäß ihrer Wichtigkeit sicherstellen:

• Überwachungstask (supervisor task level)

ermittelt Fehler (Division durch Null, Zeitüberschreitung

etc.) und aktiviert die entsprechende Betriebssystemtask.

• Anwender- und Defaulttask (user task level)

• Zyklische Tasks führen die ihnen zugewiesenen Programme

innerhalb eines definierten Zeitintervalls mit

vorgegebener Priorität aus. Die Task mit der höchsten

Priorität wird als erste aufgerufen.

• Ereignistasks werden vom Betriebssystem der XCx

gestartet, wenn bestimmte Ereignisse wie z.B. Interruptsignal,

CANopen- oder IPO-Task auftreten.

• Defaulttask wird dann aktiviert, wenn alle höherprioren

Anwendertasks abgearbeitet wurden.

• Betriebssystemtasks (system task level)

wie Kommunikation, Debugging, Speicherverwaltung und

Systemkontrolle laufen vom Anwender unbeeinflusst ab.

Task-Prioritäten

Die XCx unterstützt 18 Anwendertasks. In den schnellen

hochprioren Tasks werden die zeitkritischen Programme des

Maschinenablaufs gesteuert. In den mittleren Tasks können

umfangreiche Benutzerführungen und in den niederprioren

Tasks zeitunkritische Überwachungsprogramme bearbeitet

werden. Die Tasks werden in der Reihenfolge ihrer Priorität

behandelt. Dadurch ist sichergestellt, dass die kritischen

Prozesse zuerst und vollständig abgearbeitet werden. Die

weniger kritischen Prozesse werden in der verbleibenden

Zeit gemäß ihrer Priorität bearbeitet.

Beispiel: SPS-Programm mit drei Tasks

Task 1 • Zykluszeit 1 ms • Bearbeitungszeit 0,3 ms



8

OPC-Server

OPC (OLE for Process Control) ist ein definierter Satz von

Schnittstellen, basierend auf OLE/COM und DCOM-Technologie,

für den offenen Datenaustausch zwischen Automatisierungs-/Steuerungsanwendungen,

Feldperipherie und

Geschäfts-/Officeanwendungen. OPC basiert auf COM

(Microsoft Component Object Model), eine Software-Architektur,

die ein Programm die Schnittstelle eines anderen

Programms benutzen lässt, um Informationen von ihm zu

erhalten (wenn es ebenfalls als COM-Komponente programmiert

ist). DCOM (Distributed Component Object Model) ist

die Netzwerk-bezogene Version der COM-Technologie.

Der OPC-Server ist Bestandteil des Programmiersystems

Multiprog (siehe Seite 64) und wird mit diesem auf dem PC

installiert. Er ermöglicht den Prozessdatenaustausch

zwischen der XCx und Programmen aus dem Bereich des

E-Manufacturing wie Standard-Visualisierungsprogrammen

oder Visual Basic-Anwendungen.

Die Steuerungsdaten bzw. Variablen, auf die der OPC-

Server lesend und schreibend Zugriff haben soll, werden in

den Variablen-Dialogen von Multiprog einfach als OPC

gekennzeichnet.


Einfach schneller: CANopen PCS

Was bedeutet "PCS"?

CANopen schafft mit dem sogenannten PDO-Linking (der

freien Vergabe von CAN-Identifiern zu den einzelnen

ProzessDatenObjekten) die Möglichkeit, Multi-Master-

Netzwerke aufzubauen. Falls die CANopen-Geräte jedoch

von einer zentralen Instanz aus gesteuert werden, können

die zu verwendenden CAN-Identifier auf einen vordefinierten

Satz beschränkt werden, das Pre-Defined Connection-

Set PCS. Dadurch nimmt der CAN-Controller nur die an

das jeweilige Gerät adressierten CAN-Nachrichten an. Ein

CANopen-Gerät (z.B. der RIO Buskoppler) stellt seine

Eingänge und Ausgänge als "Kommunikationsobjekte" zur

Verfügung, die mit den PCS-Identifiern angesprochen oder

gesendet werden können.

Die Betriebsart PCS bietet zwei entscheidende Vorteile:

• Das CANopen PCS-Protokoll kann ohne großen Aufwand

auf einer Steuerung oder einem PC implementiert

werden. Die Projektierung vereinfacht sich stark, da

innerhalb des PCS alle CAN-Identifier bzgl. der Knoten-

Adressen eindeutig sind. Dadurch reduzieren sich Zeit

und Kosten beim Aufbau einfacher Netze.

• Durch die PCS-Adressierung sind die Buskoppler insbesondere

gegen hohe Buslasten unempfindlich und gewährleisten

eine sehr schnelle I/O-Kommunikation. Bei

synchroner Kommunikation werden Reaktionszeiten von

ca. 300 μs erreicht. Alle vier Antwort-PDOs werden in

einem Zeitraum < 1 ms nach Erhalt eines Sync gesendet

(Baudrate=1000 Kbit/s).

Mehr zum CANopen-Bus finden Sie auf Seite 11.


Profibus ist ein offener und international standardisierter

Feldbus, dessen Technologie in verschiedenen Varianten

von der Profibus-Nutzerorganisation entwickelt wird.

Profibus-DP (Dezentrale Peripherie) ist speziell für die

geschwindigkeitsoptimierte Kommunikation mit dezentralen

Periperiegeräten im Bereich Sensorik/Aktorik ausgelegt und

mit der EN 50170 ein europäischer Standard.

Die Bustopologie entspricht einer Linearstruktur aus einer

abgeschirmten, verdrillten 2-Draht-Leitung mit aktivem

Busabschluss an beiden Enden. Gemäß Profibus-RS485-

Spezifikation können maximal 32 Teilnehmer an einem

Bussegment angeschlossen werden. Um eine größere

Anzahl an Profibus-DP-Teilnehmern betreiben zu können,

muss die Anlage durch Repeater segmentiert werden.

Repeater verbinden Bussegmente elektrisch miteinander und

sorgen für die Verstärkung/Signalauffrischung der Datensignale.

Repeater können zusätzlich zur galvanischen

Trennung von Bussegmenten oder Bus-Teilabschnitten

eingesetzt werden. Mit jedem Einsatz eines Repeaters kann

ein Profibus-System um ein weiteres Bussegment mit voller

Leitungslänge und den maximal anschließbaren Feldgeräten

erweitert werden. Die möglichen Buslängen betragen

100 m bei 12 MBit/s bis 1200 m bei 94 KBit/s.

Die teilnehmerspezifischen Daten sind in einer standardisierten

Gerätestammdatei (GSD) festgelegt, wodurch eine

einfache Plug-and-Play-Konfiguration des Feldbusses möglich

wird. Ausfall oder Abschalten einzelner Slaves während

des laufenden Busbetriebs ist möglich, die anderen Slaves

können weiterbetrieben werden.

10

Die wichtigsten Feldbus-

Interbus wurde als offenes Feldbussystem entwickelt und ist

in DIN 19258 als Feldbus für die Sensor/Aktor-Ebene

genormt. Die Topologie des Interbus ist ein Ringsystem mit

aktiven Busteilnehmern. Ausgehend von der Master-

Anschaltung werden alle Teilnehmer Punkt zu Punkt

verbunden. Die Fernbus-Version ermöglicht Entfernungen

zwischen den Stationen von 400 m und eine maximale

Ausdehnung bis 12,8 km. Die Lokalbus-Version ist auf 10 m

beschränkt. (Die entsprechenden Komponenten des RIO-

Systems sind alle Fernbus-Teilnehmer.) Die Übertragungsgeschwindigkeit

des Interbus beträgt bis 2 MBit/s.

Das Bussystem erstellt bei jedem Neuanlauf des Masters

eine aktuelle Liste der angeschlossenen Stationen (Slaves).

Die I/O-Adressen werden in der Reihenfolge der gefundenen

Slaves vom Master zugeteilt. Die maximale Anzahl der

Teilnehmer ist durch die Firmware des Masters festgelegt.

Kurzschluss oder Kabelbruch an den I/O-Modulen können

ebenso wie der Ausfall einer Station im Master diagnostiziert

werden.


Systeme im Überblick

DeviceNet ist eine einfache Netzwerklösung, die auf einem

offenen Netzwerkstandard basiert, der weltweit anerkannt

und genutzt wird. Das DeviceNet-Protokoll repräsentiert die

ISO Application Layer 7 und basiert auf dem CAN-Protokoll

zur Datenübertragung. CAN (Controller Area Network) ist

ein in integrierten Schaltkreisen implementiertes Datenübertragungsprotokoll

nach ISO DIS 11898, das von einem

internationalem Firmenkonsortium seit 1994 in sehr großen

Stückzahlen weltweit vertrieben wird.

Die Bustopologie des DeviceNet ist linear, die Verbindung

der bis zu 64 Knoten erfolgt über ein unverzweigtes Fernbuskabel

(Trunk Line) mit beidseitigem Abschlusswiderstand

und kurzen Stichleitungen (Drop Line). Die Kabellänge ist

von der verwendeten Datenübertragungsrate abhängig und

beträgt 100 m bei 500 KBit/s bis 500 m bei 125 KBit/s.

Daten können zyklisch abgefragt (Polling), ereignisorientiert

gesendet, zyklisch übertragen oder durch Rundruf (Broadcast)

angefordert werden.

CAN (Controller Area Network) ist ein Multi-Master Bussystem,

in dem alle Knoten direkt miteinander kommunizieren

können ohne den Umweg über einen zentralen Master. Bei

diesem sogenannten Broadcasting-Verfahren werden die

Knoten nicht wie in anderen Bussystemen adressiert, vielmehr

erreicht die Nachricht eines Senders alle Knoten im Netzwerk.

Ob er die empfangene Nachricht aufnimmt, entscheidet

jeder Knoten eigenständig. Grundlage dafür ist der Identifier

der Nachricht, der zudem ihre Priorität bestimmt: hochpriore

Daten werden sofort verschickt, niederpriore Daten müssen

warten, bis der Bus wieder frei ist.

Diese Regelung des Zugriffs auf den Bus ist notwendig, da

der CAN-Bus vorzugsweise asynchron arbeitet. Dabei werden

Prozessdaten nicht in einem festen Zeittakt verschickt, sondern

ereignisgesteuert. Nur der Busteilnehmer, der tatsächlich

"etwas zu sagen hat", weil sich z.B. ein Eingangswert geändert

hat, sendet eine Nachricht. Beides, die direkte und die

ereignisgesteuerte Kommunikation der Knoten, führen zu

einer starken Verringerung der Busbelastung und zu kurzen

Reaktionszeiten.

CANopen basiert auf dem CAN Application Layer für

industrielle Anwendungen CAL. Das CANopen-Kommunikationsprofil

CiA DS-301 spezifiziert die Mechanismen zur

Konfiguration und Kommunikation zwischen Geräten in

Echtzeitumgebungen.

In CANopen sind vier Arten von Nachrichten definiert, die

den Datenaustausch zwischen den Busknoten ermöglichen.

Mit Netzwerkdiensten werden die Betriebszustände der Knoten

und die Mechanismen der Datenübertragung gesteuert. Mit

Servicedatenobjekten (SDO) werden z.B. die Knoten konfiguriert,

Geräteparameter gesetzt und Programme geladen.

SDOs haben geringe Priorität und sind in ihrer Länge nicht

begrenzt. Für die hochpriore Übertragung von Prozessdaten

werden vorzugsweise Prozessdatenobjekte (PDO) verwendet.

Durch ihre Längenbegrenzung auf 8 Byte und die Möglichkeit

der ereignisgesteuerten Datenübertragung ergeben sich

damit extrem kurze Reaktionszeiten. Vordefinierte Nachrichten

dienen z.B der Synchronisation, also dem gleichzeitigen

Ansprechen von Knoten und ihren Applikationen.

CAN basiert auf einer linearen Topologie mit abgeschirmter

2-Draht-Leitung und Abschlusswiderständen an beiden

Enden des Busses. Die Übertragungsrate liegt je nach Netzwerklänge

zwischen 10 KBit/s (>1000 m) bis 1 MBit/s

(25 m). Die Beschreibung der Geräteeigenschaften erfolgt

über das Electronic Data Sheet (EDS), das jeder Standard-

Buskonfigurator benutzt.



12


Steuerung microLine SPS

Die microLine verbindet die Fähigkeiten einer SPS mit der

Funktionalität des dezentralen I/O-Systems RIO.

• Leistungsfähige SPS mit Multitask-Betriebssystem

• Steuerungen mit CANopen-Anschaltung und als Stand

alone Versionen

• 8 RIO I/O-Module in beliebiger Kombination (digitale,

analoge, Funktionsmodule) anreihbar


• Dezentraler Ausbau über CANopen auf max. 127

Busknoten

• microLine MCS 20-20R und MCS 20-21R mit Programmiersystem

Multiprog nach IEC 61131-3 unter Windows

• Andere MCS softwarekompatibel zu Steuerungen der

Promodul-Reihe von Schleicher

• Alle Steuerungen mit Display, Tastatur, integrierten

Inbetriebnahme- und Diagnosefunktionen (→ Seite 20)

• Anschluss von Zusatzkomponenten für Programmierung,

Prozessvisualisierung oder Terminalbetrieb über zwei

serielle RS232-Schnittstellen

Durch die Vernetzung im Feldbus CANopen kann die micro-

Line ihre Stärken richtig ausspielen. Anstatt die Leistung

eines zentralen Steuerungssystems durch Erhöhung von

Taktrate und Datendurchsatz der Master-SPS zu steigern,

wird die Verarbeitung der Daten dezentral parallel

durchgeführt.

• Programmspeicher und Rechenleistung wachsen mit der

Zahl der vernetzten Einheiten.

• Lokale Datenverarbeitung und parallele Behandlung von

Aufgaben ermöglichen schnelle Reaktionszeiten bei

geringer Busbelastung, zeitkritische Maschinenfunktionen

werden durch die Feldbusverzögerung nicht

beeinträchtigt.

• Die autarken Baugruppen haben sichere Notlaufeigenschaften

– bei einem Ausfall des Feldbusses laufen die

Knoten mit entsprechenden Notsteuerprogrammen weiter

und erfüllen damit sowohl prozessbedingte, wirtschaftliche

wie auch Sicherheitskriterien.

• Verfügbarkeit und Ausfallsicherheit des Gesamtsystems

werden erhöht.




microLine SPS • CANopen • IEC 61131-3 MCS 20-21R

microLine SPS • IEC 61131-3 MCS 20-20R

14

LEDs für

Modul- und

Feldbusdiagnose

LEDs für

Betriebsarten

Betriebsarten-

Schalter

Tastatur

CANopen-

Anschaltung

Kontakte für

internen Bus

Display

+24 VDC

0 VDC

PE

2x RS232-

Schnittstelle

Die microLine MCS 20-21R ist eine Kombination aus Buskoppler und SPS.

Als Buskoppler verbindet sie bis zu acht digitale oder analoge Erweiterungsmodule

mit dem CANopen-Bus. Als SPS bietet sie Intelligenz im Feldbus und

ermöglicht dezentrale Daten(vor)verarbeitung.

Die Projektierung erfolgt mit dem Windows-Programmiersystem Multiprog

nach IEC 61131-3, das auf die Ressourcen der microLine abgestimmt ist und

dadurch einfache Bedienung gewährleistet.

LEDs für

Moduldiagnose

LEDs für

Betriebsarten


Schalter

Tastatur

Kontakte für

internen Bus

Display

+24 VDC

0 VDC

PE

2x RS232-

Schnittstelle

Die microLine MCS 20-20R ist eine Stand alone SPS für die Datenverarbeitung

vor Ort in kleinen Anlagen. Sie verarbeitet die Ein-/Ausgangssignale von bis

zu acht Erweiterungsmodulen mit 128 digitalen bzw. 56 analogen Kanälen.

Die Projektierung erfolgt mit dem Windows-Programmiersystem Multiprog

nach IEC 61131-3, das auf die Ressourcen der microLine abgestimmt ist und

dadurch einfache Bedienung gewährleistet.

Blockschaltbild



Technische Daten MCS 20-21R MCS 20-20R

Artikelnummer R5.365.0080.0 R5.365.0070.0

Feldbus CANopen ohne

Programmiersoftware Multiprog nach IEC 61131-3 (Windows-Software)

Hardware und Speicher

CPU Motorola MC68LC302, 16 Bit, 24 MHz


RAM 512 KB

davon ca. 128 KB für SPS-Programme und 64 KB für Retain-Daten

FLASH-Speicher 1024 KB

je 512 KB für Betriebssystem und SPS-Programme

Echtzeit-Uhr batteriegepuffert mit Kalender und Schaltjahr, Auflösung: 1 s

Pufferelement Vanadium-Pentoxid-Lithium-Zelle (Pufferzeit min. 3 Monate)

Node-ID Adressbereich 0 ... 127,

Einstellung über Tastatur und Display

–

Baudrate 125 ... 1000 KBaud,


–

Diagnose-Interface Ein-/Ausschalten über Tastatur und Display –

Versorgungsspannung extern DC 24 V (±20%, max. 5% Restwelligkeit)

Versorgungsspannung der

CAN-Schnittstelle

DC 11 ... 30 V (erfüllt CAN-Spezifikation) –

Leistungsaufnahme microLine: < 4 W von externer 24 V-Versorgung (ohne Module)

angeschlossene Module: max. 5 W über interne 5 V-Versorgung

Anzahl der anreihbaren I/O-Module

Schnittstellen

8

CANopen-Anschaltung

Open Style Connector 5-polig

(nur MCS 20-21R)

1. Serielle Schnittstelle RS232

Telefonstecker 4-polig

empfohlen für Terminalbetrieb


9-polig D-Sub, Stecker

empfohlen für Programmiergeräte

SPS-Eigenschaften

Bearbeitungszeit für 1000 Anweisungen vom Datentyp BOOL: 2,62 ms

BYTE: 2,77 ms

WORD: 1,94 ms

DWORD: 2,02 ms

Funktionsbausteine max. 256

Betriebssystem VxWorks, Multitask-Betriebssystem (zeit- und prioritätsgesteuert)

Anzahl der Tasks 16

Taskzykluszeiten programmierbar ≥ 2 ms (geradzahlig)

Speicherverwaltung dynamisch

Max. I/O-Bereich intern 64 Byte Eingangsdaten

64 Byte Ausgangsdaten

Zeiten und Zähler beliebig viele programmierbar ≥ 2ms

(Anzahl nur durch Speicherauslastung begrenzt)

Allgemeine technische Daten siehe Seite 68



microLine SPS • CANopen MCS 20-11R

microLine SPS MCS 20-10R

16

LEDs für

Modul- und


LEDs für

Betriebsarten


Schalter

Tastatur

CANopen-

Anschaltung

Kontakte für

internen Bus

Display

+24 VDC

0 VDC

PE

2x RS232-

Schnittstelle

Die microLine MCS 20-11R ist eine Kombination aus Buskoppler und SPS.

Als Buskoppler verbindet sie bis zu acht digitale oder analoge Erweiterungsmodule

mit dem CANopen-Bus. Als SPS bietet sie Intelligenz im Feldbus und

ermöglicht dezentrale Daten(vor)verarbeitung.

Die Projektierung erfolgt mit dem DOS-Programmiersystem Prodoc U1, das

auf die Ressourcen der microLine abgestimmt ist und dadurch einfache

Bedienung gewährleistet.

LEDs für

Moduldiagnose

LEDs für

Betriebsarten


Schalter

Tastatur

Kontakte für

internen Bus

Display

+24 VDC

0 VDC

PE

2x RS232-

Schnittstelle

Die microLine MCS MCS 20-10R ist eine Stand alone SPS für die Datenverarbeitung

vor Ort in kleinen Anlagen. Sie verarbeitet die Ein-/Ausgangssignale

von bis zu acht Erweiterungsmodulen mit 128 digitalen bzw. 56

analogen Kanälen.

Die Projektierung erfolgt mit dem DOS-Programmiersystem Prodoc U1, das

auf die Ressourcen der microLine abgestimmt ist und dadurch einfache

Bedienung gewährleistet.




Technische Daten MCS 20-11R MCS 20-10R


Feldbus CANopen ohne

Programmiersoftware Prodoc U1 (DOS-Software)

Hardware und Speicher

CPU Motorola MC68LC302, 16 Bit, 24 MHz


RAM 512 KB

davon 410 KB für SPS-Programme und Daten

FLASH-Speicher 1024 KB

je 512 KB für Betriebssystem und SPS-Programme

Echtzeit-Uhr batteriegepuffert mit Kalender und Schaltjahr, Auflösung: 1 s

Pufferelement Vanadium-Pentoxid-Lithium-Zelle (Pufferzeit min. 3 Monate)

Node-ID Adressbereich 0 ... 127,


–

Baudrate 125 ... 1000 KBaud,


–

Diagnose-Interface Ein-/Ausschalten über Tastatur und Display –




DC 11 ... 30 V (erfüllt CAN-Spezifikation) –

Leistungsaufnahme microLine: < 4 W von externer 24 V-Versorgung (ohne Module)


Anzahl der anreihbaren I/O-Module

Schnittstellen

8

CANopen-Anschaltung

Open Style Connector 5-polig

(nur MCS 20-11R)


Telefonstecker 4-polig

empfohlen für Terminalbetrieb


9-polig D-Sub, Stecker

empfohlen für Programmiergeräte

SPS-Eigenschaften

Bearbeitungszeit 1,4 ms für 1000 Anweisungen

Funktionsbausteine max. 256; Standardfunktionen im Betriebssystem enthalten

Betriebssystem Promodul, Multitask-Betriebssystem (zeit- und prioritätsgesteuert)

Anzahl der Tasks max. 7

Taskzykluszeiten programmierbar 4 ... 32000 ms

Speicherverwaltung dynamisch

Globalmerker 28544 Bit + 2048 Worte



Zeiten und Zähler beliebig viele programmierbar 2 ms ... 290 h

(Anzahl nur durch Speicherauslastung begrenzt)



Buskoppler

18


RIO Buskoppler

Die Buskoppler verbinden die Erweiterungsmodule mit den

Feldbussen Profibus-DP, Interbus, DeviceNet und CANopen:

• 8 RIO I/O-Module in beliebiger Kombination (digitale,

analoge, Funktionsmodule) anreihbar


• Feldbusdiagnose über LEDs

• Geräte der BC-Reihe (Bild links) mit Display, Tastatur,

integrierten Inbetriebnahme- und Diagnosefunktionen

• Geräte der EC-Reihe (Bild rechts) als preiswerte

Economy-Version ohne die besonderen BC-Merkmale

Die Buskoppler übernehmen mit ihrem internen 5 V-Netzteil

die Spannungsversorgung der angeschlossenen Erweiterungsmodule

bis zu einer Gesamtleistung von 5 Watt.

Spannung und knoteninterner Bus werden über Kontaktschieber

an den Modulen hergestellt.

Parametrier- und Diagnosefunktionen

Die SPS kann im Buskoppler Parametrier- und Diagnosefunktionen

auslösen. Dazu wird ein Funktionscode – wenn

notwendig mit Parameter – zum Buskoppler übertragen. Der

Buskoppler führt die Funktionen aus, bildet – wenn

notwendig – Diagnosedaten und stellt diese der SPS zur

Verfügung. Dort können die Daten im Anwenderprogramm

ausgewertet und verarbeitet werden.

Servicefunktionen

Die Buskoppler der BC-Reihe bieten zusätzlich die Möglichkeit,

über Tastatur und Display Servicefunktionen durchzuführen,

z.B. Einstellen der Datenübertragungsrate, Anzeige

der Prozessdatenbreite der Ein-/Ausgänge oder Setzen/

Löschen der Bediensperre, wahlweise mit Passwort.

Im laufenden Anlagenbetrieb kann die Anwahl eines beliebigen

Kanals mit den Cursor-Tasten erfolgen. Im Buskoppler-

Display wird dann der aktuelle Zustand High/Low eines

Digitalkanals angezeigt, bei Analogkanälen ist der aktuelle

Spannungs- bzw. Stromwert abzulesen.

Fehlermeldungen werden als Zifferncode am Display des

Buskopplers BC und als Blinkcode an der LED RUN des

Buskopplers EC ausgegeben.


Buskoppler

Buskoppler

20

Inbetriebnahme- und Diagnose-

Die integrierten Funktionen der Buskoppler der BC-Reihe

gestatten die einfache Inbetriebnahme und Diagnose des

Busknotens ohne weitere Hilfsmittel wie z.B. Programmiergeräte.

So können noch fehlende Ein-/Ausgangsverkabelung

simuliert, Prozessabbilder im Fehlerfall analysiert oder

eine Vorzugsabschaltlage programmiert werden, die bei

Anlagenstop eingenommen wird. Und im laufenden

Anlagenbetrieb lässt sich der Buskoppler als Multimeter für

die Ein-/Ausgänge einsetzen.

Die verschiedenen Betriebsarten werden mit dem Mode-

Schalter angewählt und mit der OK-Taste aktiviert. Je nach

Modus können dann mit der Tastatur Kanäle ausgewählt

und Werte angezeigt oder eingegeben werden.

Die Funktionen im Überblick

• RUN erlaubt im laufenden Anlagenbetrieb die Anzeige

der digitalen bzw. analogen E/A-Werte und die

Einstellung von FORCE, TRIGGER und LOCK ohne

Unterbrechung des Betriebs.

• FORCE ermöglicht die Simulation von Sensoreingängen

und die Prüfung der Ausgangsverkabelung mit

und ohne Feldbus.

• TRIGGER ist eine Trace-Funktion zur Diagnose der

Anlage im Betrieb.

• LOCK legt die Schaltzustände beliebiger Ein-/Ausgänge

(ähnlich FORCE) nullspannungssicher fest.

• STOP oder die Unterbrechung der Feldbusverbindung

schaltet alle Ein-/Ausgänge ab. Eine programmierte

Vorzugsabschaltlage wird eingenommen.

• Fehlermeldungen werden als vierstelliger Code im

Display angezeigt.

• Bediensperre optional mit Passwort verhindert

unbefugte Eingriffe am Buskoppler.

• Feldbusdiagnose über busspezifische LEDs.

RUN

Bei laufendem Anlagenbetrieb

kann der Buskoppler

im Display-Modus

die Funktion eines Multimeters

übernehmen. Mit

den Links/Rechts-Tasten

lässt sich ein beliebiger Kanal auswählen, der am Erweiterungsmodul

durch eine gelbleuchtende LED gekennzeichnet wird

und im Display mit Modulnummer, Typ Ein-/Ausgang und

Kanalnummer erscheint. Handelt es sich um einen Digitalkanal,

wird sein Zustand High/Low angezeigt. Bei einem

Analogkanal kann der Spannungs-wert in mV, der Stromwert

in μA bzw. die Temperatur in °C abgelesen werden. Die

Zustands- bzw. Wertanzeigen werden ständig aktualisiert,

bis der Display-Modus durch Drücken der OK-Taste

beendet wird.

FORCE

FORCE ermöglicht die

Simulation von Sensoreingängen

und die

Prüfung der Ausgangsverkabelung

mit und ohne

Feldbus, indem der

Zustand einzelner I/O-Kanäle zwangsgesetzt (geforced)

wird. Wie im Display-Modus wird der gewünschte Kanal mit

den Links/Rechts-Tasten ausgewählt und am Erweiterungsmodul

sowie im Display angezeigt. Anschließend wird dem

Kanal mit den High/Low-Tasten ein Zustand bzw. Wert

zugewiesen. Digitale Kanäle können auf High oder Low

gesetzt werden. Bei analogen Kanälen kann der Ein-

/Ausgabewert in Schritten von 100 mV bzw. 100 μA erhöht

oder verringert werden. Der FORCE-Zustand eines ausgewählten

Kanals lässt sich durch Drücken der OK-Taste

ermitteln. Der FORCE-Modus überlagert Schaltzustände, die

mit LOCK eingestellt wurden. Mit dem Verlassen des

FORCE-Modus werden alle Kanäle zurückgesetzt.

TRIGGER

Die TRIGGER-Funktion

dient der Diagnose der

Anlage im Betrieb. Nach

ihrer Aktivierung wird das

digitale Prozessabbild

– die Schaltzustände aller

digitalen Ein-/Ausgänge – fortlaufend bei jedem Signalwechsel

in einen Puffer geschrieben. Zur Auswertung dieses

Protokolls im Fehlerfall wird für einen ausgewählten Kanal

eine Bedingung definiert, bei deren Eintreten die Diagnose

stoppt und die bisher aufgezeichneten Werte betrachtet

werden können. Diese Bedingung ist der Übergang eines

Kanals von Low nach High oder umgekehrt; sie wird einfach


funktionen am Buskoppler BC

mit den High/LowTasten eingestellt. Beliebig viele Ein-/Ausgänge

sind als Triggerkanäle in Oder-Verknüpfung festlegbar,

d.h. die zuerst erfüllte Triggerbedingung beendet die

Aufzeichnung. Mit der Rückkehr in den RUN-Modus wird

das Triggern aktiv. Tritt im Betrieb die Triggerbedingung ein,

wird der Puffer nicht mehr überschrieben, und die letzten 20

Prozessabbilder können ausgelesen werden. Dabei wird

zunächst das letzte Prozessabbild als gelbgeschaltete LEDs

auf den Erweiterungsmodulen angezeigt. Mit der Links-Taste

bewegt man sich bis zu zwanzig Schritte in Richtung

Vergangenheit, mit der Rechts-Taste wieder zurück. Die

High/Low-Taste schaltet zwischen der Darstellung der Eingänge

und Ausgänge um. Die gesetzten Triggerbedingungen

bleiben solange erhalten, bis der Buskoppler ausgeschaltet

wird.

LOCK

Im Modus LOCK kann

der Schaltzustand

einzelner digitaler oder

analoger I/O-Kanäle

dauerhaft eingestellt

werden. Nachdem der

gewünschte Kanal mit den Links/Rechts-Tasten ausgewählt

wurde, kann mit den High/Low-Tasten der Schaltzustand

eines Digitalkanals eingestellt werden. Wurde ein analoger

Spannungs- oder Stromkanal gewählt, erhöht bzw. verringert

sich der Ein-/Ausgabewert mit jedem Tastendruck um

100 mV oder 100 μA. Im Gegensatz zu FORCE werden die

LOCK-Einstellungen beim Verlassen des LOCK-Modus nullspannungssicher

im Buskoppler gespeichert. Somit eignet

sich der LOCK-Modus zur Einstellung von Vorgabewerten

beim Systemstart.

STOP

In der Betriebsart STOP

werden alle Ein-/Ausgänge

abgeschaltet. Die

Ausgänge werden auf

Null gesetzt und nicht

weiter refresht, die Eingänge

werden nicht weiter an die SPS gesendet. Wenn zuvor

mit Hilfe einer Parametrierfunktion eine Vorzugsabschaltlage

für einzelne Erweiterungsmodule programmiert wurde, wird

diese nun eingenommen. Kanäle, deren Schaltzustand mit

LOCK eingestellt wurden, werden von der Vorzugsabschaltlage

nicht überlagert. Damit kann sowohl für ein gesamtes

Modul als auch für jeden Kanal individuell das Failsafe-

Verhalten eingestellt und die Betriebssicherheit erhöht werden.

Fehlermeldungen

Buskoppler

Im Display der Buskoppler BC werden Fehlermeldungen als

vierstelliger Code ausgegeben. An den Economy-

Buskopplern der EC-Reihe werden die Fehlermeldungen mit

einer unterschiedlicher Anzahl von

Blinkimpulsen der RUN-LED signalisiert.

Diese Meldungen betreffen z.B. eine

Unterbrechung der knoteninternen

Datenübertragung durch einen offenen Kontaktschieber

oder einen Fehler in der 24 V Spannungsversorgung eines

Moduls. Sollte die im Buskoppler gespeicherte Sollkonfiguration

des Knotens nach dem Hochfahren nicht der aktuellen

Ist-Konfiguration entsprechen, wird ebenfalls eine Meldung

generiert. Weitere Meldungen betreffen eine Unterbrechung

des Feldbusses oder eine Verletzung der Bediensperre des

Buskopplers.

Bediensperre


An den Buskopplern der BC-Reihe wie

auch an den Economy-Kopplern ermöglichen

LEDs eine einfache Feldbusdiagnose.

Einige Bedienfunktionen, die über die Tastatur des Buskopplers

ausgeführt werden können, führen zu direkten

Eingriffen in die gesteuerte

Anlage und müssen daher vor

unbefugter Bedienung geschützt

sein. Das Konzept der Bediensperre

besteht aus zwei Sicherheitsstufen:

Level 1 wird automatisch

aktiviert, sobald Nutzdaten

zwischen dem Buskoppler und

der Steuerung ausgetauscht werden, also normalerweise bei

Anlagenstart. Lediglich Diagnosefunktionen sind dann noch

möglich. Wenn Bedienpersonal über die FORCE- und

LOCK-Funktion in die Schaltzustände eingreifen soll, kann

die Sperre dieser Stufe 1 mit einer einfach zu bedienenden

Service-Funktion deaktiviert werden. Wird die Bediensperre

der Stufe 1 verletzt, erscheint ein Fehlercode im Display.

Level 2 kann von der SPS aktiviert werden, indem über

einen Diagnosecode ein Passwort vorgegeben wird. Dieses

Passwort wird nullspannungssicher im Buskoppler gespeichert.

Bei erneutem Einschalten ist dann automatisch die

Bediensperre Level 2 aktiviert. Auch auf dieser Stufe kann

die Diagnose genutzt werden, aber die FORCE- oder

LOCK-Funktion wird nur durch eine Servicefunktion unter

Eingabe des Passwortes freigegeben. Bei Verletzung der

Bediensperre Stufe 2 erscheint ebenfalls ein Fehlercode.


Buskoppler

Buskoppler • BC • Profibus-DP RIO BC DP

LEDs für Modul-

und Feldbusdiagnose

22

LEDs für

Betriebsarten


Schalter

Tastatur

Feldbus-

Anschaltung

Kontakte für

internen Bus

Display

+24 VDC

0 VDC

Der Buskoppler RIO BC DP Standard verbindet die digitalen, analogen oder

Funktionsmodule mit dem Profibus-DP. Ein Busknoten umfasst den Buskoppler

und bis zu acht Erweiterungsmodule mit 128 digitalen bzw. 56 analogen

Kanälen.

Der Buskoppler stellt automatisch die richtige Baudrate bis 12 MBaud ein

und unterstützt die erweiterte Profibus-DP-Diagnose. Um Kompatibilität mit

verschiedenen SPS-Standards zu erreichen, können mit der Byte-Swap-Funktion

die beiden Bytes eines Datenwortes vertauscht werden.

Als Standard-Buskoppler bietet der RIO BC DP neben dem Run-Modus auch

weitere Betriebsarten zur Inbetriebnahme und Diagnose sowie umfangreiche

Servicefunktionen, die über Tastatur und Display bedient werden. Für Steuerungen

mit begrenztem Adressraum kann der Diagnosebereich abgeschaltet

werden, damit verringert sich die zu übertragene Datenbreite um 4 Bytes.

PE


Technische Daten RIO BC DP

Artikelnummer R5.363.0060.0

Feldbus Profibus-DP

Busanschluss 1x D-Sub 9-polig, Buchse

Slave-Adresse Adressbereich 0 ... 126, Einstellung über Tastatur und Display

Baudrate bis 12 MBaud, Einstellung automatisch

Diagnose-Interface Ein-/Ausschalten über Tastatur und Display




Leistungsaufnahme Buskoppler: 5 W von externer 24 V-Versorgung


Anzahl der anreihbaren I/O-Module 8



Buskoppler

Buskoppler • EC • Profibus-DP RIO EC DP


und Feldbusdiagnose

Adresseinstellung

Feldbus-

Anschaltung

Kontakte für

internen Bus

+24 VDC

0 VDC

Der Buskoppler RIO EC DP Economy verbindet die digitalen, analogen oder

Funktionsmodule mit dem Profibus-DP. Ein Busknoten umfasst den Buskoppler


Kanälen.

Der Buskoppler stellt automatisch die richtige Baudrate bis 12 MBaud ein

und unterstützt die erweiterte Profibus-DP-Diagnose. Um Kompatibilität mit

verschiedenen SPS-Standards zu erreichen, können mit der Byte-Swap-Funktion

die beiden Bytes eines Datenwortes vertauscht werden.

Als Economy-Buskoppler ermöglicht der RIO EC DP den preiswerten Aufbau

eines Busknotens. Der Austausch gegen den Buskoppler der BC-Reihe mit

erweiterten Service- und Diagnosefunktionen ist möglich und erfordert lediglich

die Änderung des Masterprojekts mit der entsprechenden Gerätestammdatei

(GSD).

PE


Technische Daten RIO EC DP


Feldbus Profibus-DP


Slave-Adresse Adressbereich 0 ... 99, Einstellung über Drehschalter

Baudrate bis 12 MBaud, Einstellung automatisch









Buskoppler

Buskoppler • BC • Interbus RIO BC IBS



24

LEDs für

Betriebsarten


Schalter

Tastatur

Feldbus-

Anschaltung

Kontakte für

internen Bus

Display

+24 VDC

0 VDC

Der Buskoppler RIO BC IBS Standard verbindet die digitalen, analogen oder

Funktionsmodule mit dem Interbus. Ein Busknoten umfasst den Buskoppler


Kanälen.

Um Kompatibilität mit verschiedenen SPS-Standards zu erreichen, können mit

der Byte-Swap-Funktion die beiden Bytes eines Datenwortes vertauscht werden.

Als Standard-Buskoppler bietet der RIO BC IBS neben dem Run-Modus auch

weitere Betriebsarten zur Inbetriebnahme und Diagnose sowie umfangreiche

Servicefunktionen, die über Tastatur und Display bedient werden. Für Steuerungen

mit begrenztem Adressraum kann der Diagnosebereich abgeschaltet


PE


Technische Daten RIO BC IBS


Feldbus Interbus

Busanschluss 2x D-Sub 9-polig, Stecker und Buchse

Baudrate 500 KBaud










Buskoppler

Buskoppler • EC • Interbus RIO EC IBS




Feldbus-

Anschaltung

Kontakte für

internen Bus

+24 VDC

0 VDC

Der Buskoppler RIO EC IBS Economy verbindet die digitalen, analogen oder

Funktionsmodule mit dem Interbus. Ein Busknoten umfasst den Buskoppler


Kanälen.



Für Steuerungen mit begrenztem Adressraum kann der Diagnosebereich

abgeschaltet werden, damit verringert sich die zu übertragene Datenbreite

um 4 Bytes.

Als Economy-Buskoppler ermöglicht der RIO EC IBS den preiswerten Aufbau

eines Busknotens. Der Austausch gegen den Buskoppler der BC-Reihe mit

erweiterten Service- und Diagnosefunktionen ist ohne weitere Änderungen

möglich.

PE


Technische Daten RIO EC IBS


Feldbus Interbus

Busanschluss Eingang 6-polig, Ausgang 8-polig, abnehmbare Federkraftklemmen

Baudrate 500 KBaud

Diagnose-Interface Ein-/Ausschalten über DIP-Schalter









Buskoppler

Buskoppler • BC • DeviceNet RIO BC CAN DN



26

LEDs für

Betriebsarten


Schalter

Tastatur

Feldbus-

Anschaltung

Kontakte für

internen Bus

Display

+24 VDC

0 VDC

Der Buskoppler RIO BC CAN DN Standard verbindet die digitalen, analogen

oder Funktionsmodule mit dem Feldbus DeviceNet. Ein Busknoten umfasst

den Buskoppler und bis zu acht Erweiterungsmodule mit 128 digitalen bzw.

56 analogen Kanälen.



Als Standard-Buskoppler bietet der RIO BC CAN DN neben dem Run-Modus

auch weitere Betriebsarten zur Inbetriebnahme und Diagnose sowie umfangreiche

Servicefunktionen, die über Tastatur und Display bedient werden. Für

Steuerungen mit begrenztem Adressraum kann der Diagnosebereich abgeschaltet

werden, damit verringert sich die zu übertragene Datenbreite um

4 Bytes.

PE


Technische Daten RIO BC CAN DN


Feldbus DeviceNet

Busanschluss 1x Open Style Connector 5-polig

Node-ID Adressbereich 0 ... 63, Einstellung über Tastatur und Display

Baudrate bis 500 KBaud, Einstellung über Tastatur und Display







DC 11 ... 30 V (erfüllt CAN-Spezifikation)






Buskoppler

Buskoppler • EC • DeviceNet RIO EC CAN DN




Feldbus-

Anschaltung

Kontakte für

internen Bus

+24 VDC

0 VDC

Der Buskoppler RIO EC CAN DN Economy verbindet die digitalen, analogen

oder Funktionsmodule mit dem Feldbus DeviceNet. Ein Busknoten umfasst

den Buskoppler und bis zu acht Erweiterungsmodule mit 128 digitalen bzw.

56 analogen Kanälen.



Für Steuerungen mit begrenztem Adressraum kann der Diagnosebereich

abgeschaltet werden, damit verringert sich die zu übertragene Datenbreite

um 4 Bytes.

Als Economy-Buskoppler ermöglicht der RIO EC CAN DN den preiswerten

Aufbau eines Busknotens. Der Austausch gegen den Buskoppler der BC-Reihe

mit erweiterten Service- und Diagnosefunktionen ist ohne weitere Änderungen

möglich.

PE


Technische Daten RIO EC CAN DN


Feldbus DeviceNet


Node-ID Adressbereich 0 ... 63, Einstellung über DIP-Schalter

Baudrate bis 500 KBaud, Einstellung über DIP-Schalter

Diagnose-Interface Ein-/Ausschalten über DIP-Schalter












Buskoppler

Buskoppler • BC • CANopen RIO BC CANopen PCS



28

LEDs für

Betriebsarten


Schalter

Tastatur

Feldbus-

Anschaltung

Kontakte für

internen Bus

Display

+24 VDC

0 VDC

Der Buskoppler RIO BC CANopen PCS Standard verbindet die digitalen, analogen

oder Funktionsmodule mit dem Feldbus CANopen. Ein Busknoten umfasst

den Buskoppler und bis zu acht Erweiterungsmodule mit 128 digitalen

bzw. 56 analogen Kanälen. Zu den besonderen Merkmalen von CANopen

PCS → Seite 9.



Als Standard-Buskoppler bietet der RIO BC CANopen neben dem Run-Modus

auch weitere Betriebsarten zur Inbetriebnahme und Diagnose sowie umfangreiche

Servicefunktionen, die über Tastatur und Display bedient werden. Für

Steuerungen mit begrenztem Adressraum kann der Diagnosebereich abgeschaltet


PE


Technische Daten RIO BC CANopen PCS


Feldbus CANopen


Node-ID Adressbereich 0 ... 127, Einstellung über Tastatur und Display

Baudrate bis 1000 KBaud, Einstellung über Tastatur und Display













Buskoppler

Buskoppler • EC • CANopen RIO EC CANopen PCS




Feldbus-

Anschaltung

Kontakte für

internen Bus

+24 VDC

0 VDC

Der Buskoppler RIO EC CANopen PCS Economy verbindet die digitalen,

analogen oder Funktionsmodule mit dem Feldbus CANopen. Ein Busknoten

umfasst den Buskoppler und bis zu acht Erweiterungsmodule mit 128 digitalen

bzw. 56 analogen Kanälen. Zu den besonderen Merkmalen von CANopen

PCS → Seite 9.



Als Economy-Buskoppler ermöglicht der RIO EC CANopen den preiswerten

Aufbau eines Busknotens. Der Austausch gegen den Buskoppler der BC-Reihe

mit erweiterten Service- und Diagnosefunktionen ist ohne weitere Änderungen

möglich.

PE


Technische Daten RIO EC CANopen PCS


Feldbus CANopen


Node-ID Adressbereich 0 ... 127, Einstellung über DIP-Schalter

Baudrate bis 1000 KBaud, Einstellung über DIP-Schalter












Buskoppler

Buskoppler • BC • Bediengeräte RIO BC xxx COP



30


Schalter

Tastatur

Feldbus-

Anschaltung

Kontakte für

internen Bus

Display

+24 VDC

0 VDC

Zum Betrieb der mobilen Bediengeräte der COP-Reihe über die Feldbusse

Profibus-DP, Interbus, DeviceNet und CANopen stehen spezielle Buskoppler

und ein Gateway zur Verfügung. Die COP-Buskoppler weisen die gleichen

technischen Merkmale wie die Standard-Buskoppler der BC-Reihe auf, mit

folgenden Ausnahmen:

• An die COP-Buskoppler kann nur ein weiteres Modul angedockt werden,

das RIO GATEWAY COP (→ Seite 54).

• Die Inbetriebnahme- und Diagnosefunktionen der Standard-Buskoppler der

BC-Reihe (→ Seite 20) sind mit Ausnahme der Feldbusdiagnose nicht

implementiert.

PE

Applikationsbeispiel

Technische Daten RIO BC DP COP RIO BC IBS COP RIO BC CAN DN

COP

RIO BC CANopen

COP

Artikelnummer R5.363.0070.0 R5.363.0090.0 R5.363.0020.0 R5.363.0040.0

Feldbus Profibus-DP Interbus DeviceNet CANopen

Übrige technische Daten → Seite 22 → Seite 24 → Seite 26 → Seite 28

Anzahl der anreihbaren I/O-Module 1 (RIO GATEWAY COP)



Buskoppler

Buskoppler • EC • XRIO RIO EC X2


diagnose

XRIO-

Anschaltung

X2 IN

XRIO-

Weiterschaltung

X3 OUT

Kontakte für

internen Bus

+24 VDC

0 VDC

Der Buskoppler RIO EC X2 verbindet die XRIO-Schnittstelle der Schleicher-

Steuerungen XCx 500/540 mit den Modulen der RIO-I/O-Reihe. Der XCx-

Buskoppler weist die gleichen technischen Merkmale wie die Economy-

Buskoppler der EC-Reihe auf.

Ein Busknoten umfasst den Buskoppler und bis zu 8 I/O-Erweiterungsmodule

mit 128 digitalen bzw. 56 analogen Kanälen. Die I/O-Module werden auf der

Hutschiene an den Koppler angereiht, die interne Busverbindung stellt ein

Kontaktschieber her.

Weitere Informationen zu den XCx-Steuerungen entnehmen Sie bitte den

Systembeschreibungen und Betriebsanleitungen XCx (→ Seite 67).

PE

Applikationsbeispiel

Technische Daten RIO EC X2


Bustyp XRIO








Kabellänge max. 10 m (zwischen zwei Anschlusspunkten)


Der Koppler RIO EC X2 ermöglicht durch

die kaskadierende Weiterschaltung den

Aufbau von vier Busknoten mit jeweils bis

zu 8 I/O-Modulen.


Erweiterungs-

module

32


RIO Erweiterungsmodule

Für die Ankopplung der Peripherie stehen digitale und analoge

I/O-Module mit abgestufter Kanalzahl und praxisgerechter

Funktionalität zur Verfügung. In jedem Busknoten

sind bis zu acht Module beliebig anreihbar.

Die knoteninterne Busverbindung und Spannungsversorgung

wird über unverlierbare Kontaktschieber hergestellt. Die

24 V-Versorgung erfolgt über externe Klemmen und kann

von Modul zu Modul weitergeleitet oder bei erhöhtem

Strombedarf separat eingespeist werden.

Die Verdrahtung erfolgt in rüttelsicherer Federkraft-Klemmkeil-

Technik. Die Module können durch eine Klemmenerweiterung

mit zwei zusätzlichen Rangierebenen aufgerüstet werden.

Digitale I/O-Module

mit 4, 8 oder 16 Kanälen erfassen und schalten Steuer- und

Stellsignale der Prozessebene:

• DC 24 V, AC 130/240 V, Relais

• galvanische Trennung der Ein-/Ausgangskanäle zum

internen Bus

• Kombikanäle als Ein- oder Ausgänge nutzbar

• Ausgänge parallel schaltbar, kurzschlussfest und

überstromsicher

Analoge I/O-Module

erfassen 4-kanalig Messwerte und geben Stellgrößen an die

Prozessebene weiter:

• Spannungseingänge als Differenzeingänge mit ±10 V

• Stromeingänge als single-ended-Eingänge,

Messbereich 0/4...20 mA

• Abtastrate 2 ms

• Kurzschlussfeste Ausgänge ±10 V bzw. 0...20 mA

RIO Funktionsmodule

Die Funktionsmodule für Temperaturmessung, Zähler und

Achsansteuerung ermöglichen die Datenvorverarbeitung direkt

im Busknoten:

• Hochfrequente Datenerfassung

• Verringerung der Feldbusbelastung

• Entlastung der übergeordneten SPS




Klemmenerweiterung RIO KE 16

Potentialverteiler

1

(10 Klemmen)

Potentialverteiler

2

(10 Klemmen)

Die Klemmenerweiterung RIO KE 16 kann an alle Erweiterungsmodule

angesteckt werden. Sie bietet zwei zusätzliche Rangierebenen zur Potentialverteilung.

Damit steht allen Modulen der Anschluss in Vierleitertechnik zur

Verfügung.

Technische Daten RIO KE 16


Anzahl Ein-/Ausgänge 2 Verteiler (potentialgetrennt) mit je 10 Klemmstellen

Ein-/Ausgangsstrom je Klemme max. 8 A



Die Klemmen der RIO-Module ermöglichen durch die

Federkraft-Klemmkeil-Technik einfache und schnelle

Verdrahtung. Die Feder wird durch den eingedrückten

Klemmkeil vorgespannt, der Klemmraum ist geöffnet.

Kabel einführen – Klemmkeil nach oben drücken – Fertig.

Die Federkraftklemmen gewährleisten rüttelsicheren Halt

und konstante Klemmkraft.

Schließen der Klemme

34

Kabel einführen

Klemmkeil nach

oben drücken

Fertig

Öffnen der Klemme

Klemmkeil

eindrücken

Kabel entnehmen



Digital • 16 Eingänge • DC 24 V RIO 16I

Kontaktschieber

für internen Bus

Eingänge

X1.0 ... X1.7

X2.8 ... X2.15

Versorgungsspannung:

0 VDC

+24 VDC

Kontakte für

internen Bus


(gelb: Cursor,

grün: Status)

Potential-

weiterleitung:

0 VDC

+24 VDC

Das Digitalmodul RIO 16I stellt 16 Eingangskanäle für binäre Gleichspannungssignale

mit 24 V-Pegel zur Verfügung. Die Daten werden vom Buskoppler

über den internen Schiebebus ausgelesen und galvanisch getrennt

als Prozessabbild an die übergeordnete Steuerung weitergeleitet. Der Signalzustand

ist für jeden Kanal an einer LED ablesbar. Mit der ansteckbaren

Klemmenerweiterung können zusätzliche Rangierebenen realisiert werden.


Technische Daten RIO 16I


Anzahl Ein-/Ausgänge 16 Eingänge binär


Datenbreite 1 Bit pro Kanal E/A

Leistungsaufnahme 0,25 W (ohne Eingangsstrom) von externer 24 V-Versorgung

0,275 W von interner 5 V-Versorgung

Anschlusstechnik

Eingänge

Zweileiter (mit Klemmenerweiterung RIO KE 16: Vierleiter)

Schaltpegel H-Pegel +15 ... +30 V

L-Pegel –30 ... +5 V

Eingangsstrom min. H-Pegel (+15 V): I ≥ 2,5 mA

max. L-Pegel (+5 V): I ≤ 0,7 mA

typ. (+24 V): I = 4,5 mA

Galvanische Trennung jeder Kanal separat zum internen Bus mittels Optokoppler

Signalverzögerung typ. 100 μs (Hardware)




Digital • 4 Eingänge • AC 120 V RIO 4I 120 VAC

Digital • 4 Eingänge • AC 230 V RIO 4I 230 VAC



36

Eingänge

X3.0 ... X3.3

X4.0 ... X4.3

Kontakte für

internen Bus




Die Digitalmodule RIO 4I 120 VAC und RIO 4I 230 VAC stellen 4 Eingangskanäle

für binäre Wechselspannungssignale mit 120 V- bzw. 230 V-Pegel zur

Verfügung. Die Daten werden vom Buskoppler über den internen Schiebebus

ausgelesen und galvanisch getrennt als Prozessabbild an die übergeordnete

Steuerung weitergeleitet. Der Signalzustand ist für jeden Kanal an einer LED

ablesbar. Mit der ansteckbaren Klemmenerweiterung können zusätzliche

Rangierebenen realisiert werden.


Technische Daten RIO 4I 120 VAC RIO 4I 230 VAC




Versorgungsspannung extern keine

Leistungsaufnahme keine von externer 24 V-Versorgung



Eingänge


Schaltpegel H-Pegel AC 74 ... 132 V

H-Pegel AC 159 ... 253 V

L-Pegel AC 0 ... 20 V

L-Pegel AC 0 ... 40 V

Eingangsstrom min. H-Pegel (AC 74 V): I ≥ 5 mA min. H-Pegel (AC 159 V): I ≥ 5 mA

max. L-Pegel (AC 20 V): I ≥ 2,3 mA max. L-Pegel (AC 40 V): I ≥ 2,3 mA





Digital • 16 Ausgänge • DC 24 V RIO 16O



Ausgänge

X1.0 ... X1.7

X2.8 ... X2.15


+24 VDC

0 VDC

Kontakte für

internen Bus




Potential-


+24 VDC

0 VDC

Das Digitalmodul RIO 16O stellt 16 Ausgangskanäle für binäre Stellsignale

mit 24 V-Pegel zur Verfügung. Die Kanäle sind zum internen Bus galvanisch

getrennt, überstrom- und kurzschlussfest. Der maximale Ausgangsstrom pro

Kanal beträgt 1 A, bei höherem Strombedarf können die Ausgänge in Vierergruppen

parallel geschaltet werden. Der Signalzustand ist für jeden Kanal an

einer LED ablesbar. Mit der ansteckbaren Klemmenerweiterung können

zusätzliche Rangierebenen realisiert werden.


Technische Daten RIO 16O


Anzahl Ein-/Ausgänge 16 Ausgänge binär



Leistungsaufnahme 0,25 W (ohne Laststrom) von externer 24 V-Versorgung



Ausgänge


Schaltpegel H-Pegel: Versorgungsspannung – 0,5 V (IL < 1 A)

L-Pegel: ≤ 1 V (IL = 0 A)

Ausgangsstrom je Ausgang max. 1 A, überstrom- und kurzschlussfest, parallel schaltbar: 0-3, 4-7, 8-11, 12-15

Summenstrom gesamtes Modul max. 8 A

Gleichzeitigkeit 50%

Freilaufdiode integriert


Signalverzögerung < 100 μs (Hardware)




Digital • 8 Ausgänge • DC 24 V • 2A RIO 8O 2A



38

Ausgänge

X1.0 ... X1.7


+24 VDC

0 VDC

PE

Kontakte für

internen Bus




Potential-


+24 VDC

0 VDC

Das Digitalmodul RIO 8O 2A stellt 8 Ausgangskanäle für binäre Stellsignale

mit 24 V-Pegel und einer Strombelastbarkeit von 2 A pro Kanal zur Verfügung.

Die Kanäle sind zum internen Bus galvanisch getrennt, überstrom- und kurzschlussfest.

Der Signalzustand ist für jeden Kanal an einer LED ablesbar.

Durch die Vierleiter-Anschlusstechnik ist auch eine komplexe Ausgangsverkabelung

ohne zusätzliche Rangierebenen einfach realisierbar.

PE


Technische Daten RIO 8O 2A





Leistungsaufnahme 0,25 W (ohne Laststrom) von externer 24 V-Versorgung



Ausgänge

Vierleiter


L-Pegel: ≤ 1 V (IL = 0 A)

Ausgangsstrom je Ausgang max. 2 A, überstrom- und kurzschlussfest









Digital • 4 Ausgänge Relais • AC/DC 24..240 V • 5 A RIO 4O R



Ausgänge

X3.0 ... X3.3

X4.0 ... X4.3


+24 VDC

0 VDC

Kontakte für

internen Bus




Das Digitalmodul RIO 4O R stellt 4 Relaisausgänge mit Schließerkontakt zur

Verfügung. Die Kanäle sind zum internen Bus über Relaiskontakte getrennt

und schalten Lasten bis 5 A für einzelne Kanäle im Wechsel- und Gleichspannungsbereich

von 24 bis 240 V. Der Signalzustand ist für jeden Kanal an

einer LED ablesbar. Mit der ansteckbaren Klemmenerweiterung können



Technische Daten RIO 4O R


Anzahl Ein-/Ausgänge 4 Ausgänge Relais, Schließer



Leistungsaufnahme 2 W von externer 24 V-Versorgung



Ausgänge


Ausgangsstrom je Ausgang max. 5 A


Minimale Kontaktlast AC/DC 5 V / 10 mA

Bemessungsbetriebsspannung AC/DC 24 ... 240 V

Gebrauchskategorie AC-15 Ue AC 230 V, Ie 3 A

DC-13 Ue AC 24 V, Ie 2 A (nach IEC 60947-5-1)

Zulässige Schalthäufigkeit ≤ 3600 Schaltspiele/h

Mechanische Lebensdauer 30 x 106 Schaltspiele

Elektrische Lebensdauer 0,12 x 106 Schaltspiele AC-15 (20/2 A, AC 250 V, cosϕ = 0,3)



Galvanische Trennung jeder Kanal separat zum internen Bus mittels Relaiskontakt





Digital • 8 Ein-/Ausgänge • DC 24 V RIO 8I/O



Ein-/Ausgänge

X1.0 ... X1.7

40


+24 VDC

0 VDC

PE

Kontakte für

internen Bus




Potential-


+24 VDC

0 VDC

Das Digitalmodul RIO 8I/O stellt 8 Kombikanäle in Vierleiteranschlusstechnik

für binäre Gleichspannungssignale mit 24 V-Pegel zur Verfügung. Jeder

Kombikanal kann wahlweise als Ein- oder Ausgang genutzt werden, die

jeweilige Belegung wird vom Modul automatisch erkannt. Die Kanäle sind

galvanisch getrennt zum internen Bus, der Signalzustand ist für jeden Kanal

an einer LED ablesbar. Der maximale Ausgangsstrom pro Kanal beträgt 1 A,

bei höherem Strombedarf können die Ausgänge in Vierergruppen parallel

geschaltet werden.

PE


Technische Daten RIO 8I/O


Anzahl Ein-/Ausgänge 8 Kombikanäle binär, einzeln als Eingang oder Ausgang nutzbar



Leistungsaufnahme 0,25 W (ohne Eingangsströme/Lastströme) von externer 24 V-Versorgung



Eingänge

Vierleiter


L-Pegel –30 ... +5 V



typ. (+24 V): I = 6,1 mA


Signalverzögerung

Ausgänge

< 100 μs (Hardware)


L-Pegel: ≤ 1 V (IL = 0 A)

Ausgangsstrom je Ausgang max. 1 A, überstrom- und kurzschlussfest, parallel schaltbar: 0-3, 4-7

Summenstrom ges. Modul max. 8 A








Digital • 8 Eingänge • 8 Ein-/Ausgänge • DC 24 V RIO 8I 8I/O




X1.0 ... X1.7

Eingänge

X2.0 ... 2.7


+24 VDC

0 VDC

Kontakte für

internen Bus




Potential-


+24 VDC

0 VDC

Das Digitalmodul RIO 8I 8I/O stellt 8 Eingänge und 8 Kombikanäle zur

Verfügung. Jeder Kombikanal kann wahlweise als Ein- oder Ausgang genutzt

werden, die jeweilige Belegung wird vom Modul automatisch erkannt. Die

Kanäle sind galvanisch getrennt zum internen Bus, der Signalzustand ist für

jeden Kanal an einer LED ablesbar. Der maximale Ausgangsstrom pro Kanal

beträgt 1 A, bei höherem Strombedarf können die Ausgänge in Vierergruppen

parallel geschaltet werden. Mit der ansteckbaren Klemmenerweiterung können



Technische Daten RIO 8I 8I/O


Anzahl Ein-/Ausgänge 8 Eingänge und 8 Kombikanäle binär, einzeln als Eingang oder Ausgang nutzbar



Leistungsaufnahme 0,25 W (ohne Eingangsströme/Lastströme) von externer 24 V-Versorgung



Eingänge



L-Pegel –30 ... +5 V

Eingangsstrom min. H-Pegel (+15 V): I ≥ 2,5 mA / 3,6 mA *

max. L-Pegel (+5 V): I ≤ 0,7 mA / 1,2 mA *

typ. (+24 V): I = 4,5 mA / 6,1 mA * * für Kombikanäle



Ausgänge


Schaltpegel H-Pegel: Versorgungsspannung – 0,5 V

L-Pegel: ≤ 1 V

Ausgangsstrom je Ausgang max. 1 A, überstrom- und kurzschlussfest, parallel schaltbar: 0-3, 4-7









Analog • 4 Eingänge • ±10V RIO 4AI ±10V



42

Eingänge

X1.0 ... X1.7

X2.0 ... 2.7


+24 VDC

0 VDC

PE

Kontakte für

internen Bus


(gelb: Cursor)

Potential-


0 VDC

Das Analogmodul RIO 4AI ±10V stellt 4 Differenz-Eingangskanäle in Vierleiteranschlusstechnik

für Gleichspannungssignale im Bereich von –10 V bis

+10 V zur Verfügung. Die Digitalisierung der Analogsignale erfolgt mit 12 Bit

innerhalb von 2 ms. Die Binärdaten werden vom Buskoppler über den

internen Schiebebus ausgelesen und galvanisch getrennt als Prozessabbild an

die übergeordnete Steuerung weitergeleitet.

Technische Daten RIO 4AI ±10V


Anzahl Ein-/Ausgänge 4 Eingänge (Differenz)

Datenbreite 2 Byte pro Kanal E/A


Leistungsaufnahme 3,6 W von externer 24 V-Versorgung



Eingänge

Vierleiter

Eingangsbereich –10 ... +10 V

Auflösung 12 Bit / 4,88 mV

Wandelzeit 2 ms

Eingangsstrom –15 ... +15 μA

Eingangswiderstand 1 MΩ

Maximaler Gesamtfehler ±40 mV ±0,35% vom Messwert

Galvanische Trennung zum internen Bus


PE




Analog • 4 Eingänge • 0…20 mA RIO 4AI 20mA

Analog • 4 Eingänge • 4...20 mA RIO 4AI 4-20mA



Eingänge

X1.0 ... X1.7

X2.0 ... 2.7


+24 VDC

0 VDC

PE

Kontakte für

internen Bus



Potential-


0 VDC

Die Analogmodule RIO 4AI 20mA und RIO 4AI 4-20mA stellen 4 single-ended

Eingangskanäle für Eingangsströme von 0 bis 20 mA bzw. 4 bis 20 mA zur

Verfügung. Durch die 4 mA-Technik wird Drahtbruch sicher erkannt. Das

Datenformat der Module für die Verwendung mit einer S5/S7-Steuerung

kann mittels eines Servicecodes über den Buskoppler oder die SPS eingestellt

werden. Die Binärdaten werden vom Buskoppler über den internen Schiebebus

ausgelesen und galvanisch getrennt als Prozessabbild an die übergeordnete

Steuerung weitergeleitet.

PE


Technische Daten RIO 4AI 20mA RIO 4AI 4-20mA


Anzahl Ein-/Ausgänge 4 Eingänge (single-ended)






Eingänge

Dreileiter (mit Klemmenerweiterung RIO KE 16: Vierleiter)

Eingangsbereich 0 ... 20 mA 4 ... 20 mA

Auflösung 12 Bit / 4,88 μA 11 Bit / 7,81 μA


Eingangsbürde 100 Ω, zulässige Dauerlast 200 mW

Zul. Dauereingangsstrom ±40 mA

Zul. Dauereingangsspannung ±4 V

Kanalübersprechen –74 dB (f < 100 Hz)

Maximaler Gesamtfehler ±40 μA ±0,35% vom Messwert





Analog • 4 Eingänge • 4 Ausgänge • ±10V RIO 4AI/4AO ±10V



44

Eingänge

X1.0 ... X1.7

Ausgänge

X2.0 ... 2.7


+24 VDC

0 VDC

PE

Kontakte für

internen Bus



Potential-


0 VDC

Das Analogmodul RIO 4AI/4AO ±10V stellt 4 Differenz-Eingangskanäle und

4 Ausgangskanäle für Gleichspannungssignale im Bereich von –10 V bis

+10 V zur Verfügung. Die Eingänge sind in Vierleiter-, die Ausgänge in

Dreileiteranschlusstechnik ausgeführt. Die Digitalisierung der Analogsignale

erfolgt eingangs- und ausgangsseitig mit 12 Bit innerhalb von 2 ms.

PE


Technische Daten RIO 4AI/4AO ±10V


Anzahl Ein-/Ausgänge 4 Eingänge (Differenz), 4 Ausgänge



Leistungsaufnahme 4,3 W (Analogausgänge max. belastet) von externer 24 V-Versorgung



Eingänge

Vierleiter

Eingangsbereich –10 ... +10 V



Eingangsstrom –15 ... +15 μA

Eingangswiderstand 1 MΩ

Galvanische Trennung

Ausgänge

zum internen Bus

Ausgangsbereich –10 ... +10 V


Refreshrate 2 ms

Ausgangsstrom –10 ... +10 mA

Kurzschlussstrom / -dauer 20 mA / ∞





Analog • 4 Eingänge • 4 Ausgänge • 0...20 mA RIO 4AI/4AO 20mA

Analog • 4 Eingänge • 4 Ausgänge • 4...20 mA RIO 4AI/4AO 4-20mA



Eingänge

X1.0 ... X1.7

Ausgänge

X2.0 ... 2.7


+24 VDC

0 VDC

PE

Kontakte für

internen Bus



Potential-


0 VDC

Die Analogmodule RIO 4AI/4AO 20mA und RIO 4AI/4AO 4-20mA stellen 4

single-ended Eingangskanäle für Eingangsströme von 0 bis 20 mA bzw. 4 bis

20 mA und 4 Ausgänge zur Verfügung. Durch die 4 mA-Technik kann Drahtbruch

sicher erkannt werden. Das Datenformat der Module für die Verwendung

mit einer S5/S7-Steuerung kann mittels eines Servicecodes über den Buskoppler

oder die SPS eingestellt werden. Die Ein- und Ausgänge sind vom internen

Bus galvanisch getrennt.

PE


Technische Daten RIO 4AI/4AO 20mA RIO 4AI/4AO 4-20mA


Anzahl Ein-/Ausgänge 4 Eingänge (single-ended), 4 Ausgänge






Eingänge

Dreileiter (mit Klemmenerweiterung RIO KE 16: Vierleiter)

Eingangsbereich 0 ... 20 mA 4 ... 20 mA



Eingangsbürde 100 Ω, zulässige Dauerlast 200 mW

Zul. Dauereingangsstrom ±40 mA

Zul. Dauereingangsspannung ±4 V

Kanalübersprechen

Ausgänge

–74 dB (f < 100 Hz)

Ausgangsbereich 0 ... 20 mA 0 mA; 4 ... 20 mA


Refreshrate 2 ms

Ausgangsbürde 0 ... 500 Ω

Kurzschlussstrom / -dauer 20 mA / ∞

Ausgangsspannung 0 ... 10 V




Temperaturmodul PT100/PT1000 RIO T10-10



46

Eingänge

X1.0 ... X1.7

X2.0 ... 2.7


+24 VDC

0 VDC

PE

Kontakte für

internen Bus



Potential-


0 VDC

Das Funktionsmodul RIO T10-10 erlaubt Temperaturmessungen im industriell

interessanten Bereich von –100 bis +450 °C. Es stehen vier Eingänge für

Platin-Messwiderstände der Normtypen Pt100 und Pt1000 zur Verfügung.

Das Modul erkennt eigenständig am Widerstandswert des Sensors, welcher

Sensortyp angeschlossen ist, eine externe Konfiguration kann somit entfallen.

Durch den Anschluss in wahlweise 2-, 3- oder 4-Leitertechnik kann die Messgenauigkeit

den Erfordernissen angepasst werden.

Jeder Messkanal verfügt über eigene Stromklemmen zur Versorgung des Messwiderstandes

mit Strom. Der Messstrom wird aus einer zentralen Stromquelle

im Modul gebildet und über Multiplexer auf die einzelnen Kanäle geschaltet.

Es fließt nur Strom durch den Messwiderstand, wenn der jeweilige Kanal auch

gemessen wird. Auf diese Weise reduziert sich die Eigenerwärmung des Messwiderstandes

durch den Messstrom und der dadurch verursachte Messfehler.

Die Digitalisierung über einen 16-Bit-Wandler erreicht eine Auflösung von

< 0,1 °C. Die Linearisierung der Widerstands/Temperatur-Kurve gewährleistet

eine absolute Genauigkeit von typisch ±1 °C.

PE


Technische Daten RIO T10-10


Anzahl Ein-/Ausgänge 4 Eingänge, selbsteinstellend auf Pt100 / Pt1000

Datenbreite 10 Byte pro Modul


Leistungsaufnahme 3,8 W (incl. Laststrom 4 x Pt100) von externer 24 V-Versorgung



Eingänge

Zwei-, Drei- oder Vierleiter

Temperaturfühler Pt100 / Pt1000

Messbereich –100 ... +450 °C

Messgenauigkeit typ. < ±1 °C, max. ±0,3 °C ±0,25% vom Messwert

Linearisierung 8 Bit

A/D-Wandler 16 Bit

Auflösung < 0,1°C

Messzeit < 100 ms

Galvanische Trennung jeder Kanal zum internen Bus durch Optokoppler




Temperaturmodul K, J, L RIO T20-10



Eingänge

X1.0 ... X1.7


+24 VDC

0 VDC

PE

Kontakte für

internen Bus



Potential-


0 VDC

Das Funktionsmodul RIO T20-10 erlaubt Temperaturmessungen im Bereich

von –200 bis +1369 °C. Es stehen vier Eingänge für Thermoelemente der

Typen K, J und L zur Verfügung. Zusammen mit der Klemmenerweiterung RIO

KE 16 erfolgt der Anschluss wahlweise in 2-, 3- oder 4-Leitertechnik.

Die Parametrierung der Kennlinien, der benutzten Kanalzahl, der erforderlichen

Auflösung sowie des steuerungsabhängigen Zahlenformats wird über

den Buskoppler vorgenommen.

Die Digitalisierung durch einen 24-Bit-Wandler erreicht eine Auflösung von

< 0,1 °C. Die Linearisierung der Widerstands/Temperatur-Kurve gewährleistet

eine absolute Genauigkeit von typisch ±1 °C.

PE


Technische Daten RIO T20-10


Anzahl Ein-/Ausgänge 4 Eingänge für Thermoelemente K, J, L

Datenbreite 10 Byte pro Modul





Eingänge


Thermoelemente (Legierung) K (NiCr-Ni), J (Fe-CuNi) und L (Fe-CuNi)

Messbereich K: –200 ... +1369 °C

J: –200 ... +1200 °C

L: –199 ... +900 °C

Messgenauigkeit typ. < ±1 °C, max. ±0,3 °C ±0,25% vom Messwert

Linearisierung 8 Bit

A/D-Wandler 24 Bit

Auflösung 0,1°C

Messzeit < 100 ms





Zählermodul RIO C24-10




X1.0 ... X2.7

Spannungs-

ausgang 24 V

X2.21/X2.22

48


+24 VDC

0 VDC

Kontakte für

internen Bus




Potential-


+24 VDC

0 VDC

Das Funktionsmodul RIO C24-10 stellt bis zu 4 voneinander unabhängige

Vorwärts-/Rückwärtszähler zur Verfügung. Gezählt werden die Pulse von

Taktsignalen. Über weitere Eingänge kann der Zählvorgang gesteuert, die

Zählrichtung geändert und der Zähler gelöscht werden. Der Zählwert kann

mit bis zu zwei Schwellwerten verglichen werden, Über- oder Unterschreiten

der Schwellwerte schaltet die Ausgänge.

• Wahlweise zwei Zähler mit 32 Bit oder vier Zähler mit 16 Bit

• Zählbereich 0 bis 232-1 oder 0 bis 216-1

• Zählfrequenz bis 200 kHz

• Vergleich mit zwei Schwellwerten bei 32 Bit Zähler

• Vergleich mit einem Schwellwert bei 16 Bit Zähler

• 24 VDC Ein-/Ausgänge

• Steuerung des Zählvorgangs über Torsignal

• Anschlussmöglichkeit für zwei Taktgeber pro Zähler (aufwärts/abwärts)

Das Zählermodul stellt insgesamt fünf Eingangstypen zur Verfügung:

• Takt+ (Aufwärtszählpulse, mit steigender Signalflanke wird der Zähler

inkrementiert)

• Takt– (Abwärtszählpulse, mit steigender Signalflanke wird der Zähler

dekrementiert)

• Tor (solange das Torsignal aktiv ist, ist der Zähler aktiv)

• Richtung (solange das Richtungssignal aktiv ist, wird die Zählrichtung

umgekehrt)

• Löschen (solange das Löschsignal aktiv ist, wird der Zähler gelöscht)

Jeder Zähler besitzt drei Eingänge; die ersten beiden werden mit Takt+ und

der Freigabe Tor beschaltet, der dritte wahlweise mit einem der verbleibenden

Typen (Takt–, Richtung, Löschen). Damit ergeben sich drei Eingangskombinationen,

die die verfügbaren Kanäle optimal nutzen und alle gängigen

Anwendungsbereiche abdecken.

Das Zählermodul wird von einer SPS über den Buskoppler oder direkt von der

microLine SPS konfiguriert und lässt sich so flexibel an seinen Verwendungszweck

anpassen.



Technische Daten RIO C24-10


Anzahl Ein-/Ausgänge 12 Eingänge, 4 Ausgänge

Anzahl Zähler / Zählerbreite 2 x 32 Bit oder 4 x 16 Bit


Datenbreite 10 Byte bei 2 x 32 Bit oder 4 x 16 Bit

6 Byte bei 1 x 32 Bit oder 2 x 16 Bit

Zählweise einmalig, bis zum Zählendwert (Minimal- bzw. Maximalwert)

Zählfrequenz max. 200 KHz, Störunterdrückung einstellbar 200 Hz, 2 KHz, 20 KHz, 200 KHz

Zählbereich 0 ... 232 –1 oder 0 ... 216 –1


Leistungsaufnahme

Eingänge

0,25 W (ohne Eingangsströme/Lastströme) von externer 24 V-Versorgung



L-Pegel –30 ... +5 V

Eingangsstrom min. H-Pegel (+15 V) ≥ 3,5 mA

max. L-Pegel (+5 V) ≤ 1,0 mA

typ. (+24 V) = 7,5 mA




Ausgänge

jeder Kanal zum internen Bus durch Optokoppler


L-Pegel ≤ 1 V

Ausgangsstrom je Ausgang max 1 A, überstrom- und kurzschlussfest






Spannungsversorgung für schnelle

Geber (Klemmen X2.21 / X2.22)

DC 24 V / max. 1 A




Positioniermodul • Zählereingänge 24 V RIO P24-10

Positioniermodul • Zählereingänge 5 V RIO P05-10




X1.0 ... X2.7

Spannungs-

ausgang 24 V

X2.21/X2.22

50


+24 VDC

0 VDC

Kontakte für

internen Bus




Potential-


+24 VDC

0 VDC

Die Funktionsmodule RIO P24-10 und RIO P05-10 stellen zwei voneinander

unabhängige Vorwärts-/Rückwärtszähler mit 24 V (RIO P24-10) bzw. 5 V

(RIO P05-10) zur Verfügung, mit denen jeweils eine Schaltachse gesteuert

werden kann. Gezählt werden die Pulse von Inkrementalwertgebern, der

Zählwert wird mit zwei Schwellwerten verglichen. Über weitere Eingänge kann

der Zählvorgang gesteuert werden.

• Zwei Istwert-Zähler zur Positionserfassung mit 32 Bit

• Zählfrequenz bis 200 kHz

• Auswertung der Spursignale A, B und N (Nullsignal)

• Hohe Positioniergenauigkeit und Richtungserkennung durch

4-fache Flankenauswertung der Spursignale

• Vergleich mit zwei Schwellwerten

• Auswertung von zwei Endlagenschaltern

Mit diesen Eigenschaften lassen sich die Positioniermodule einsetzen für:

• Referenzfahren

Der anzufahrende Referenzpunkt wird durch einen Endlagenschalter

markiert. Zusätzlich kann das Nullsignal der Achse ausgewertet werden.

• Positionierfahren

Durch Auswertung der Spursignale A und B wird die Achse schnell bis zum

Vorabschaltpunkt und anschließend langsam bis zum Abschaltpunkt

verfahren.

Jeder der beiden Zähler des Moduls besitzt fünf Eingänge:

• drei Spursignale A, B und N (Nullsignal)

• Endschalter End+ (wird aufwärtszählend erreicht)

• Endschalter End– (wird abwärtszählend erreicht)

Die Schaltachse wird über drei Ausgänge des Zählers angesteuert, die je

nach Achsantrieb auf zwei Arten konfiguriert werden können.

Das Positioniermodul wird von einer SPS über den Buskoppler oder direkt von

der microLine SPS konfiguriert und lässt sich so flexibel an den Verwendungszweck

anpassen.



Technische Daten RIO P24-10 RIO P05-10


Anzahl Ein-/Ausgänge 10 Eingänge, 6 Ausgänge

Anzahl Zähler/Achsen 2


Datenbreite 10 Byte bei 2 Achsen

6 Byte bei 1 Achse

Zählweise periodisch (Max → Min bzw. Min → Max)

Zählfrequenz max. 200 KHz

Zählerbreite 32 Bit

Zählbereich –231 ... 231 –1

Flankenauswertung 4-fach



Eingänge

0,25 W (ohne Eingangsströme/Lastströme) von externer 24 V-Versorgung



L-Pegel –30 ... +5 V



typ. (+24 V) = 7,5 mA




Ausgänge




Ausgangsstrom je Ausgang max 1 A, überstrom- und kurzschlussfest

Summenstrom ges. Modul max. 6 A




Spannungsversorgung für schnelle

Geber (Klemmen X2.21 / X2.22)

DC 24 V / max. 1 A


H-Pegel +3 ... +5 V

L-Pegel –5... +0,8 V

typ. (+5 V) = 9,5 mA



Achsinterface RIO A10-10



52

Eingänge

X1.0 ... X1.7

X2.0 ... 2.7


+24 VDC

0 VDC

PE

Kontakte für

internen Bus

LEDs für Schaltzustand

der


Potential-


0 VDC

Das Achsinterface RIO A10-10 ermöglicht die Ansteuerung einer lagegeregelten

Achse mittels Istwertsystem und analogem Sollwertausgang. Es übergibt

der Steuerung den Geber-Istwert und erzeugt aus dem Drehzahl-Sollwert der

SPS/CNC eine analoge Ausgangsspannung. Zusätzlich weist es einige digitale

Ein-/Ausgänge auf, die ebenfalls direkt an die SPS/CNC gemeldet bzw. von

dieser gesteuert werden. Das Achsinterface besitzt keine Eigenintelligenz wie

Lageregler o.ä., sondern stellt lediglich Schnittstellen zur Verfügung.

Das RIO A10-10 ist für den Einsatz direkt an der SPS vorgesehen, da die

Standard-Feldbusse ein nicht-deterministisches Verhalten aufweisen. In Frage

kommen die SCHLEICHER-Steuerungen microLine und XCx.

Schnittstellen:

• Inkremental-/Absolutwertgeberschnittstelle (ähnlich RS422).

Der an die Steuerung gelieferte Geber-Istwert wird bei Anschluss eines

Inkrementalgebers mittels eines Vorwärts-/Rückwärtszählers durch Zählen

der Geber-Pulse erzeugt. Bei Anschluss eines Absolutwertgebers liefert der

Geber unmittelbar den Istwert.

• Eingänge für Endschalter, Referenznocken, Betriebsbereitschaft

Servoverstärker (digital, 24 V)

• Ausgang für Reglerfreigabe (digital, 24 V)

• Analoger Ausgang (±10 V).

Aus dem von der Steuerung gelieferten Drehzahl-Sollwert wird eine

entsprechende analoge Ausgangsspannung erzeugt.

• Kombi-Ein-/Ausgang frei verwendbar (digital, 24 V)

Das Modul besitzt eine begrenzte Eigenfunktionalität. Die Abschaltung des

Analog-Ausgangs sowie der Regler-Freigabe können ohne Mitwirkung der

SPS/CNC ausgeführt werden. Welche Ereignisse (Betriebsbereitschaft,

Endschalter, Kabelbruch etc.) zum Abschalten führen, ist einstellbar. Die

Watchdog-Funktion deaktiviert das Modul bei Unterbrechung des internen

Busses von > 80 ms, sämtliche Ausgänge werden abgeschaltet. Der Geber-

Istwert bleibt gültig, die Inkrementalwertgeber-Signale werden weiterhin

ausgewertet.

Die Konfiguration des Moduls wird über die Steuerung vorgenommen:

• Gebertyp (inkremental/absolut)

• Auswertung des Nullsignals

• Code, Datenlänge und Taktrate des Absolutwertgebers

• Löschen des Istwertes

• Überwachung von Betriebsbereitschaft, Endschalter und Kabelbruch

PE


Gebertypen

Inkrementalwertgeber

Signale A, /A, B, /B, NULL, /NULL

Zählweise periodisch (Max → Min

bzw. Min → Max)

Zählfrequenz bis 500 KHz

Zählerbreite 32 Bit

Zählbereich –231 ... 231 –1

Flanken- 4-fach

auswertung

Absolutwertgeber

Signale A, /A, CLOCK, /CLOCK,

GNDCLOCK

Protokoll SSI

Codierung Gray, Binär

Datenlänge 24 / 21 / 13 Bit

Takt 100 / 200 / 500 /

1000 KHz

Anpassung durch Auswertung von A,

/A wird erkannt, ob

CLOCK, /CLOCK und A,

/A korrekt oder invertiert

angeschlossen sind.

Invertierungen werden im

Modul korrigiert.


Technische Daten RIO A10-10



Anzahl Ein-/Ausgänge 10 digitale Eingänge, 3 digitale Ausgänge, 1 digitaler Ein/Ausgang, 1 analoger Ausgang

Anzahl der steuerbaren Achsen 1



Digitale Eingänge 24 V

2,1 W von externer 24 V-Versorgung



L-Pegel –30 ... +5 V



typ. (+24 V) = 8,5 mA

max. (+30 V) ≤ 15 mA




Digitale Ausgänge 24 V

jeder Kanal zum int. Bus, zum Analogausgang und den Gebersignalen durch Optokoppler



Ausgangsstrom je Ausgang 0,5 A, überstrom- und kurzschlussfest




Galvanische Trennung jeder Kanal zum int. Bus, zum Analogausgang und den Gebersignalen durch Optokoppler

Digitale Eingänge ähnlich RS422

Diff. Eingangsspannung typisch 2,6 ... 4,8 V

worst case 3,2 ... 4,6 V

Eingangsstrom 5 ... 15 mA


Digitaler Ausgang RS422


Diff. Ausgangsspannung > 2 V


Analoger Ausgang

zum internen Bus durch Optokoppler

Ausgangsspannung –10 ... +10 V

Lastwiderstand ≥ 1000 Ω

Ausgangsstrom ≤ 10 mA, kurzschlussfest, Kurzschlussstrom 40 mA

Auflösung 16 Bit

Nullpunktfehler < 10 mV

Gesamtfehler < 100mV

Galvanische Trennung zum internen Bus durch Optokoppler




Gateway für Bediengeräte RIO GATEWAY COP



54


+24 VDC

0 VDC

PE

RS232-

Schnittstelle für

Programmierung


COP:

+24 VDC

0 VDC

Das Modul RIO GATEWAY COP stellt die Schnittstelle zwischen den Bediengeräten

der COP-Reihe und dem COP-Buskoppler her. Das Bediengerät wird

mittels eines 16-poligen Adapterkabels (COP K2-1) mit den Klemmenreihen

X1, X2, X3 sowie der Spannungsversorgung verbunden. Über die RS232-

Schnittstelle (D-Sub 9-pol., Stecker) auf der Oberseite des Moduls können die

projektierten Bediendialoge vom PC in das Bediengerät geladen werden. Das

RIO GATEWAY COP kann nur mit einem COP-Buskoppler betrieben werden

(→ Seite 30).

PE

Hinweis

Technische Daten RIO GATEWAY COP


Ein-/Ausgänge X1.0 ... X1.7 RS422 / RS232 von COP

X2.0 ... X2.7 Zustimmtaster / Not-Aus COP

X3.0 ... X3.7 Totmann / Not-Aus



Weitere Informationen zu COP-Buskopplern

und Gateway entnehmen Sie bitte der

Betriebanleitung "COP handy / COP touch"

(→ Seite 67).



Kompakt-I/O

56


RIO Kompakt-I/O

Für maschinennahe Anwendungen mit wenigen Kanälen

bietet sich der Einsatz digitaler Kompaktmodule mit integriertem

Buskoppler an. Damit gelingt die kostengünstige

Anbindung binärer Signale an die übergeordnete Steuerung

auch dort, wo der modulare Aufbau eines Busknotens aus

I/O-Modulen und Buskoppler aufgrund der geringen Kanalzahl

nicht wirtschaftlich ist.

Die Kompakt-Reihe umfasst Module mit 8 oder 16 Eingangs-/

Ausgangskanälen für folgende Feldbusse:

• Profibus-DP

• Interbus

• DeviceNet

• CANopen

Die busspezifischen Anschlüsse und Einstellelemente sind

platzsparend auf der Moduloberseite angebracht. Damit

steht wie bei den modularen I/O-Modulen die gesamte

Frontseite für übersichtliche Verdrahtung und Beschriftung

der Klemmen zur Verfügung. Die Modulelektronik wird über

das integrierte Netzteil aus der externen 24 V-Versorgung

gespeist.

Gemeinsame Merkmale der Kompakt-I/Os

• Galvanische Trennung der Ein-/Ausgangskanäle zum

internen Bus

• Kombikanäle wahlweise als Ein- oder Ausgänge nutzbar

• Ausgangsstrom pro Kanal bis 1 A

• Ausgänge gruppenweise parallel schaltbar, kurzschlussfest

und überstromsicher

Die Verdrahtung erfolgt in rüttelsicherer Federkraft-Klemmkeil-

Technik. Die Module können durch eine Klemmenerweiterung

mit zwei zusätzlichen Rangierebenen aufgerüstet werden,

um den Anschluss in Vierleitertechnik zu ermöglichen.


Kompakt-I/O

Kompakt-I/O

Busanschaltungen

Auf den Gehäuseoberseiten der Kompaktmodule befinden

sich alle feldbusspezifischen Anschluss- und

Einstellelemente:

• Klemmen bzw. Stecker für die Feldbusanschaltung

• Einstellschalter für die Moduladresse, Baudrate und

Moduldiagnose

• LEDs zur einfachen Feldbus-Diagnose

58

Profibus-DP Interbus DeviceNet CANopen

Busanschluss D-Sub 9-polig,

Buchse

Einstellungen

Anzeigen

Drehschalter für

Slave-Adresse,

Adressbereich 0 ... 99

Kippschalter für

logisches Abschalten

des Teilnehmers

Einstellung der

Baudrate bis 12

MBaud automatisch

Schraubklemme

6-polig, Eingang

Schraubklemme

8-polig, Ausgang

Baudrate fest

500 KBaud

Open Style

Connector 5-polig

DIP-Schalter für

- MAC-ID

(Adressbereich

0 ... 63)

- Baudrate

(bis 500 KBaud)

Open Style

Connector 5-polig

DIP-Schalter für

- MAC-ID

(Adressbereich

0 ... 127)

- Baudrate

(bis 1000 KBaud)

Feldbusdiagnose Feldbusdiagnose Feldbusdiagnose Feldbusdiagnose


Kompakt-I/O

Digital • 16 Eingänge • DC 24 V RIO 16I xx


Busspezifische

Elemente

(→ Seite 58)

Eingänge

X1.0 ... X1.7

X2.8 ... X2.15


0 VDC

+24 VDC


(grün: Status)

Potential-


0 VDC

+24 VDC

Das digitale Kompaktmodul RIO 16I xx stellt 16 Eingangskanäle für binäre

Gleichspannungssignale mit 24 V-Pegel zur Verfügung. Der integrierte

Buskoppler verbindet das Modul mit den Feldbussen Profibus-DP, Interbus,

DeviceNet oder CANopen. Der Feldbus-, Modul- und Kanalzustand wird

über LEDs signalisiert. Mit der ansteckbaren Klemmenerweiterung können



Technische Daten RIO 16I DP IBS CAN DN CANopen







Eingänge



L-Pegel –30 ... +5 V



typ. (+24 V): I = 4,5 mA


Signalverzögerung typ. 100 μs (Hardware)



Kompakt-I/O

Digital • 16 Ausgänge • DC 24 V RIO 16O xx

60



Elemente

(→ Seite 58)

Ausgänge

X1.0 ... X1.7

X2.8 ... X2.15


+24 VDC

0 VDC



Potential-


+24 VDC

0 VDC

Das digitale Kompaktmodul RIO 16O xx stellt 16 Ausgangskanäle für binäre

Stellsignale mit 24 V-Pegel zur Verfügung. Der integrierte Buskoppler verbindet

das Modul mit den Feldbussen Profibus-DP, Interbus, DeviceNet oder

CANopen. Die Kanäle sind zum internen Bus galvanisch getrennt, überstrom-

und kurzschlussfest. Der Feldbus-, Modul- und Kanalzustand wird über LEDs

signalisiert. Mit der ansteckbaren Klemmenerweiterung können zusätzliche

Rangierebenen realisiert werden.


Technische Daten RIO 16O DP IBS CAN DN CANopen







Ausgänge



L-Pegel: ≤ 1 V (IL = 0 A)

Ausgangsstrom je Ausgang max. 1 A, überstrom- und kurzschlussfest,

in Gruppen parallel schaltbar: 0-3, 4-7, 8-11, 12-15

Ausgangsstrom je Gruppe max. 2 A


Gleichzeitigkeit 100% bei max. 0,25 A pro Kanal






Kompakt-I/O

Digital • 8 Eingänge • 8 Ein-/Ausgänge • DC 24 V RIO 8I 8I/O xx



Elemente

(→ Seite 58)


X1.0 ... X1.7

Eingänge

X2.0 ... 2.7


+24 VDC

0 VDC



Potential-


+24 VDC

0 VDC

Das digitale Kompaktmodul RIO 8I 8I/O xx stellt 8 Eingänge und 8 Kombikanäle

zur Verfügung. Jeder Kombikanal kann wahlweise als Ein- oder Ausgang

genutzt werden, die jeweilige Belegung wird vom Modul automatisch

erkannt. Der integrierte Buskoppler verbindet das Modul mit den Feldbussen

Profibus-DP, Interbus, DeviceNet oder CANopen. Der Feldbus-, Modul- und

Kanalzustand wird über LEDs signalisiert. Mit der ansteckbaren Klemmenerweiterung

können zusätzliche Rangierebenen realisiert werden.


Technische Daten RIO 8I 8I/O DP IBS CAN DN CANopen



Anzahl Ein-/Ausgänge 8 Eingänge und 8 Kombikanäle binär, einzeln als Eingang oder Ausgang nutzbar




Eingänge



L-Pegel –30 ... +5 V

Eingangsstrom min. H-Pegel (+15 V): I ≥ 2,5 mA / 3,6 mA *

max. L-Pegel (+5 V): I ≤ 0,7 mA / 1,2 mA *

typ. (+24 V): I = 4,5 mA / 6,1 mA * * für Kombikanäle



Ausgänge



L-Pegel: ≤ 1 V

Ausgangsstrom je Ausgang max. 1 A, überstrom- und kurzschlussfest, in Gruppen parallel schaltbar: 0-3, 4-7


Gleichzeitigkeit 100% bei max. 0,5 A pro Kanal






Anhang

62


Software

• Multiprog

• Prodoc U1

• ProCANopen

• GSD/EDS-Dateien

Zubehör

• Kabel und Stecker

• Kleinteile

• Betriebsanleitungen

• Systembeschreibungen

Technische Daten

• Allgemeine technische Daten

• Abmessungen


Software

Software

Programmiersystem nach IEC 61131-3 Multiprog

Die Projektierung der microLine MCS 21-20R und MCS 20-

20R erfolgt mit dem Windows-Programmiersystem Multiprog

nach IEC 61131-3, das auf die Ressourcen der microLine

abgestimmt ist und dadurch einfache Bedienung gewährleistet.

Damit steht ein übersichtlich strukturiertes und einfach

zu bedienendes Werkzeug für das Editieren, Kompilieren,

Debuggen, Verwalten und Drucken von SPS-Anwendungen

in den verschiedenen Entwicklungsphasen der Projektierung

zur Verfügung.

Fünf Programmiersprachen stehen zur Wahl, die je nach

Aufgabe oder Programmierstil beliebig gemischt werden

können:

• Textsprachen

• Strukturierter Text (ST)

• Anweisungsliste (AWL)

• Grafische Sprachen

• Funktionsbausteinsprache (FBS)

• Kontaktplan (KOP)

• Ablaufsprache (AS)

Multiprog basiert auf einer modernen 32-Bit-Windows-

Technologie. Es lässt sich sowohl mit der Maus als auch

vollständig über die Tastatur bedienen und ermöglicht

einfaches Arbeiten durch Werkzeuge wie Zoom, Scrollen,

spezielle Symbolleisten, Drag & Drop, einen Shortcut-

Manager und andockbare Fenster. Die komplexe Struktur

der Norm IEC 61131-3 wird einfach und transparent

dargestellt. Die Benutzeroberfläche von Multiprog unterstützt

den Anwender durch übersichtlichen Aufbau.

Zum Lieferumfang von Multiprog gehört der OPC-Server

(→ Seite 8).

64

Die wesentlichen Merkmale:

• Einfache Erstellung von Applikationen für Multitaskingsysteme

• Integrierte Simulation ermöglicht Offline-Test von

Projekten ohne angeschlossene SPS

• Übersichtliche Projektverwaltung durch einen Projektbaum

analog der Verzeichnisstruktur im Windows-Explorer

• Komfortable Editor-Assistenten unterstützen die

Programmerstellung

• Leistungsfähiges Dokumentationssystem mit grafischem

Editor, Druckvorschau und Ausdruck von Crossreferenzen

• Kontextsensitive Hilfe zu Programm, Zielsystem, Befehlssatz

und Sprachelementen

Multiprog 4.0


Lieferumfang CD 1: Programmiersoftware, OPC-Server

CD 2: Service Pack (siehe unten)

Betriebssystem Windows 95/98/ME/NT4.0 (ab SP5)/2000/XP

Systemvoraussetzungen Pentium-PC 133 MHz, 32 MB Arbeitsspeicher, 80 MB freier Festplattenplatz, Grafik

800 x 600 Pixel / 256 Farben, RS232-Schnittstelle optional, Maus empfohlen

Utilities und Updates Service Pack


Lieferumfang 1 CD: Steuerungssoftware für alle Schleicher-Steuerungen, AddOns,

Schleicher-Dialog, Dokumentationen und Service-Informationen


Software

Programmiersoftware Prodoc U1

Prodoc U1 ist die

Projektierungs- und

Dokumentationssoftware

für die microLine SPS der

Typen MCS 20-11R und

MCS 20-10R.

Prodoc U1 bietet eine komfortable maus- oder tastaturgesteuerte

Oberfläche mit Pop-Up-Menüs und Fenstertechnik

zur schnellen Befehlsauswahl. Fehleingaben werden durch

eine Plausibilitätsprüfung erkannt und direkt im Editor angezeigt.

Suchbefehle, Suchen/Ersetzen und die Blockverarbeitung

vorhandener Strukturen ermöglichen eine schnelle

Programmierung, die zusätzlich durch direktes Umschalten

zwischen Editieren und Online unterstützt wird. Die Software

läuft unter DOS bzw. in der DOS-Box unter Windows und ist

software-kompatibel mit Prodoc U5, der Projektierungssoftware

für die Promodul-Steuerungen von Schleicher.

Die wichtigsten Funktionen:

• Editoren für verschiedene Sprachen: Anweisungsliste mit

Macros (Macro-AWL), Funktionsplan (FUP), Kontaktplan

(KOP), Ablaufschrittkette (AS). Die Sprachen können aufgrund

der Multitasking-Fähigkeit der microLine je nach

Aufgabe oder Programmierstil beliebig gemischt werden.

• Möglichkeit der Aufteilung großer Programme in Teilpläne

• Wahlweise Programmierung mit absoluten oder

symbolischen Bezeichnern

• Vordefinierte Variablen (Tasks, Programme, Ein- und

Ausgänge, Merker, ...)

• Variableneditor

• Verwaltung von Funktionsbaustein-Bibliotheken

• Kommunikation mit der SPS über serielle Schnittstelle

• Online-Modus mit Powerflow-Darstellung

• Programm-Backup und Restore

• Umfangreiche Druckoptionen für Programme, Variablen etc.

• Speicherbedarf auf der Festplatte ca. 3 MB

Prodoc U1


Lieferumfang 2 Disketten

Betriebsystem DOS ab Version 4.0 bzw. DOS-Box unter Windows 3.x, 9x/ME, NT, 2000, XP

Systemvoraussetzungen 486er-PC 66 MHz, 640 KB Arbeitsspeicher (davon 560 KB frei), 3 MB freier

Festplattenplatz, RS232-Schnittstelle, Diskettenlaufwerk 3,5"

SPS-Betriebssystem

Das SPS-Betriebssystem nach IEC 61131-3 ermöglicht mit

seinen Echtzeit-Multitask-Eigenschaften die optimale Anpassung

der Steuerung an den Prozess.

• Geeignet für ultraschnelle Prozess-Steuerungen

• Konstante Zykluszeiten

• Event- und zyklische Tasks

• Extrem kurze Reaktionszeit für sporadische Ereignisse über

Interrupt-I/Os

• Unterstützt diverse Feldbus- und Antriebsschnittstellen

• Visualisierung über integrierten OPC-Server

(V.1.0a Spezifikation)


Software

CANopen Netzwerk-Konfigurationssoftware ProCANopen

Das Programm

ProCANopen ermöglicht

die komfortable Konfiguration

des CANopen-

Netzwerks am PC unter

Windows. ProCANopen

eignet sich sowohl für

Systeme mit zentraler

Steuerung (Master-Slave-

Architektur) als auch für Systeme mit verteilter Intelligenz

(mehrere SPS, Industrie-PC, andere intelligente Knoten).

Zum Betrieb wird eine PCMCIA-Steckkarte (CANcardY)

benötigt (siehe unten).

66

Die Topologie des Netzwerks wird graphisch dargestellt. Bei

der Einrichtung eines neuen Projekts werden die erforderlichen

Geräte (Knoten) über eine Liste ausgewählt, die

die EDS-Dateien (Electronic Data Sheet) aller zur Verfügung

stehenden Geräte enthält. Die Netzknoten können anschließend

dialoggesteuert oder graphisch verknüpft und konfiguriert

werden. Ein bereits existierendes Netzwerk kann mit

einer Scan-Funktion eingelesen und rekonfiguriert werden.

ProCANopen umfasst folgende Aufgabengebiete:

• Darstellung und Konfiguration von Netzwerktopologie

und Adressierung

• Konfiguration des Netzwerkmasters

• Konfiguration globaler Netzwerkgrößen

• Konfiguration aller Feldbusgeräte und Steuerungsgeräte

• Dokumentation der Projektierung

ProCANopen


Betriebsystem ab Windows 95

Systemvoraussetzungen

CANcardY

Pentium-PC 133 MHz, 20 MB freier Festplattenplatz, PCMCIA-Slot (min. Typ I) für

Betrieb der CANcardY, CD-Laufwerk zur Installation


Bauart 1-fach CANopen-Interface, PCMCIA-Steckkarte

RIO GSD/EDS-Dateien

Die aktuellen GSD- bzw. EDS-Dateien können kostenlos im

Internet unter www.schleicher-electronic.com geladen werden.

• Gerätestammdateien GSD zur Projektierung des

Profibus-DP

• Electronic Data Sheet EDS zur Projektierung des

DeviceNet/CANopen


Zubehör

Kabel, Stecker, Kleinteile

Artikelnummer Bezeichnung Bemerkung

RN.114.2401.0 Endklammer Zum Fixieren der RIO-Module auf der Hutschiene

R5.368.0060.0 Profibus-Steckverbinder 9-pol. D-Sub Stecker, ohne Abschlusswiderstand

R5.368.0070.0 Profibus-Steckverbinder 9-pol. D-Sub Stecker, mit Abschlusswiderstand

RV.083.3303.0 Interbus-Steckverbinder 9-pol. D-Sub Buchse

RV.083.3304.0 Interbus-Steckverbinder 9-pol. D-Sub Stecker

RN.114.1401.0 Kabel-Laplink Kabel microLine – PC, 2x 9-pol. D-Sub Buchse

R5.368.0030.0 MCS K1-2 Kabel Bediengerät LCT05 – microLine

R5.368.0040.0 MCS K2-2 Kabel Bediengerät UTE2 – microLine

R5.368.0080.0 MCS K3-2 Kabel Adapter HBG K6 – microLine

R5.368.0050.0 MCS K5-2 Kabel Bediengerät COP BT – microLine

R6.251.0130.0 COP K2-1 Kabel zum RIO Gateway COP

Betriebsanleitungen

Artikelnummer Bezeichnung

R4.322.2260.0 XCx micro Steuereinheiten

R4.322.2280.0 XCx micro Erweiterungsmodule

R4.322.2130.0 XCx 300 / 500 / 540

R4.322.2210.0 XCx 700

R4.322.1910.0 microLine SPS IEC 61131-3 1)

R4.322.1700.0 RIO microLine SPS 2)

R4.322.1840.0 RIO Buskoppler EC / BC

R4.322.1720.0 RIO Erweiterungsmodule

R4.322.1820.0 RIO Kompakt-I/O

R4.322.1800.0 RIO Gesamtdokumentation

R4.322.1600.0 Inbetriebnahmehinweise für Feldbussysteme

R0.322.1475.8 COP handy / COP touch

R4.322.1060.0 EMV-Richtlinien

1) für MCS 20-20R / MCS 20-21R

Zubehör

2)

für MCS 20-10R / MCS 20-11R

Die Betriebsanleitungen stehen unter www.schleicher-electronic.com im Produkte-Bereich zum Download zur Verfügung.

Systembeschreibungen

Bezeichnung

Systembeschreibung XCx micro

Systembeschreibung XCx 300 / 500 / 540

Systembeschreibung XCx 700

Systembeschreibung Feldbussystem RIO / microLine SPS

Die Systembeschreibungen stehen unter www.schleicher-electronic.com im Produkte-Bereich zum Download zur Verfügung.




Technische Daten

Elektrische Daten

Versorgungsspannung


DC 24 V ± 20%, Restwelligkeit max. 5%

Sensoren / Aktoren

Federkraftklemme

Feldbus

Profibus-DP: D-Sub 9

Interbus: Schraubklemmen

DeviceNet / CANopen: Open-Style-Connector

Versorgungsspannung

Federkraftklemme

Anschlussquerschnitt feindrähtig 0,14 ... 1,5 mm2 , eindrähtig 0,5 ... 2,5 mm2 Gehäuse und Montage

Gehäuse PA 6.0 GF20 schwarz

Schutzart IP 20 nach EN 60529

Tragschiene Hutschiene EN 50022-35

Einbaulage

Klimatische Bedingungen

senkrechter Einbau, freie Luftzirkulation

Betriebsumgebungstemperatur 0 ... +55°C (Kl. KV nach DIN 40040)

Lagertemperatur –25 ... +70°C (Kl. HS nach DIN 40040)

Relative Luftfeuchte 30 ... 95% (Kl. F nach DIN 40040), keine Betauung

Luftdruck im Betrieb

Mechanische Festigkeit

860 ... 1060 hPa

Schwingen 10 ... 57 Hz konstante Amplitude 0,075 mm

57 ... 150 Hz konstante Beschleunigung 1 g (nach DIN IEC 68-2-6)

Elektromagnetische Verträglichkeit

Elektrostatische Entladung nach EN 61000-4-2: 4 KV Kontaktentladung

Elektromagnetische Felder nach EN 61000-4-3: Feldstärke 10 V/m, 80 ... 1000 MHz

Schnelle Transienten (Burst) nach EN 61000-4-4: 2 KV auf DC-Versorgungsleitungen, 1 KV auf E/A-Signal- und

seriellen Schnittstellenleitungen

Störaussendung nach EN 55011: Grenzwertklasse A, Gruppe 1

68


Abmessungen

Buskoppler BC



Kompakt-I/O

(1) Für Hutschiene EN 50022-35

(2) Höhe mit Potentialverteiler


Buskoppler EC


Notizen

70


Immer für Sie da

Schleicher steht nicht allein für überzeugende Produkte, wir

setzen diese auch speziell auf Ihre Bedürfnisse zugeschnitten

in perfekte Engineeringlösungen um.

Wunsch und Wirklichkeit

Haben Sie spezielle Anforderungen, für die Sie mit den vorgestellten

Modulen keine Lösung finden? Benötigen Sie

besondere Anschaltungen von digitaler oder analoger Feldperipherie,

andere Spannungspegel, Eingangssignale oder

Ausgangsströme? Suchen Sie für Ihre Feldbusse oder Netzwerke

geeignete I/O-Koppler?

Als innovatives mittelständisches Unternehmen gehen wir

auf Ihre Wünsche ein und fertigen kundenspezifische Geräte

auch in kleinen Stückzahlen.

Service und Lösungen

Selbstverständlich übernehmen unsere Spezialisten auf

Wunsch auch die Projektierung und Inbetriebnahme sowie

den fortlaufenden Anlagenservice. Wir helfen Ihnen vor Ort

bei der Einbindung unserer Komponenten in Ihr bestehendes

System und entwickeln Lösungen für spezifische Aufgaben.

Mit unserem Know-how unterstützen wir Sie beim kostengünstigen

und effizienten Einsatz Ihrer Maschinen, Anlagen

und Systeme.

Theorie und Praxis

Langjährige Erfahrung aus der Kooperation mit Kunden und

praxisnahes Fachwissen fließt kontinuierlich in unsere Schulungen

ein, in denen Sie die Features unserer Produkte gezielt

für Ihre Anwendung einsetzen lernen.

Frage und Antwort

Wenn Sie Fragen haben, steht Ihnen unsere kompetente

Hotline (Tel. +49 30 33005-304) zur Verfügung. Betriebsanleitungen,

Serviceinformationen, Beispielapplikationen

und andere Dokumentationen finden Sie rund um die Uhr

auf der Schleicher Homepage.

www.schleicher-electronic.com

Schleicher

Electronic GmbH & Co. KG

0808

•

Pichelswerderstraße 3-5

D-13597 Berlin

Tel. +49 30 33005-0

vorbehalten

Fax +49 30 33005-378

www.schleicher-electronic.com

info@schleicher-electronic.com Änderungen

Systembeschreibung RIO / microLine - Schleicher Electronic

Sie wollen auch ein ePaper? Erhöhen Sie die Reichweite Ihrer Titel.

Template löschen?

Als Template speichern?
