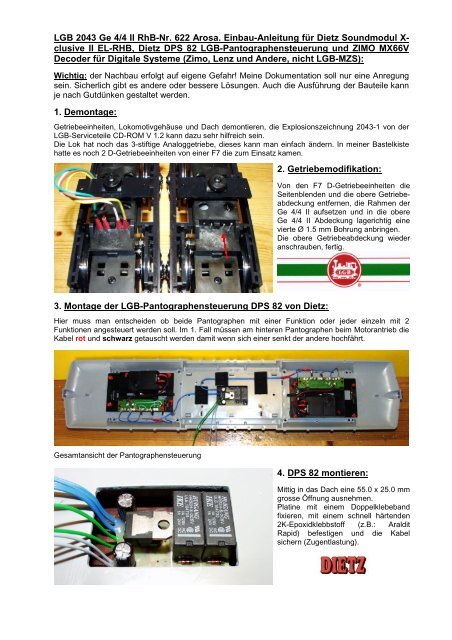

LGB 2043 Ge 4/4 II RhB-Nr. 622 Arosa. Einbau-Anleitung für Dietz Soundmodul Xclusive<br />
II EL-RHB, Dietz DPS 82 LGB-Pantographensteuerung und ZIMO MX66V<br />
Decoder für Digitale Systeme (Zimo, Lenz und Andere, nicht LGB-MZS):<br />
Wichtig: der Nachbau erfolgt auf eigene Gefahr! Meine Dokumentation soll nur eine Anregung<br />
sein. Sicherlich gibt es andere oder bessere Lösungen. Auch die Ausführung der Bauteile kann<br />
je nach Gutdünken gestaltet werden.<br />
1. Demontage:<br />
Getriebeeinheiten, Lokomotivgehäuse und Dach demontieren, die Explosionszeichnung 2043-1 von der<br />
LGB-Serviceteile CD-ROM V 1.2 kann dazu sehr hilfreich sein.<br />
Die Lok hat noch das 3-stiftige Analoggetriebe, dieses kann man einfach ändern. In meiner Bastelkiste<br />
hatte es noch 2 D-Getriebeeinheiten von einer F7 die zum Einsatz kamen.<br />
3. Montage der LGB-Pantographensteuerung DPS 82 von Dietz:<br />
2. Getriebemodifikation:<br />
Von den F7 D-Getriebeeinheiten die<br />
Seitenblenden und die obere Getriebeabdeckung<br />
entfernen, die Rahmen der<br />
Ge 4/4 II aufsetzen und in die obere<br />
Ge 4/4 II Abdeckung lagerichtig eine<br />
vierte Ø 1.5 mm Bohrung anbringen.<br />
Die obere Getriebeabdeckung wieder<br />
anschrauben, fertig.<br />
Hier muss man entscheiden ob beide Pantographen mit einer Funktion oder jeder einzeln mit 2<br />
Funktionen angesteuert werden soll. Im 1. Fall müssen am hinteren Pantographen beim Motorantrieb die<br />
Kabel rot und schwarz getauscht werden damit wenn sich einer senkt der andere hochfährt.<br />
Gesamtansicht der Pantographensteuerung<br />
4. DPS 82 montieren:<br />
Mittig in das Dach eine 55.0 x 25.0 mm<br />
grosse Öffnung ausnehmen.<br />
Platine mit einem Doppelklebeband<br />
fixieren, mit einem schnell härtenden<br />
2K-Epoxidklebbstoff (z.B.: Araldit<br />
Rapid) befestigen und die Kabel<br />
sichern (Zugentlastung).
5. P.-Antrieb vorne:<br />
Alle LGB-Kabelanschlüsse bis auf das<br />
graue Kabel entfernen und gemäss<br />
Skizze der Dietz-Anleitung Dioden und<br />
ein blaues Doppelkabel anschliessen.<br />
Anschliessend mit einem schnell<br />
härtenden 2K-Epoxid-Klebstoff (z.B.:<br />
Araldit Rapid) sichern.<br />
Zweck: Zugentlastung.<br />
6. P.-Antrieb hinten:<br />
Achtung: Belegung für den Anschluss<br />
an 2 Funktionen!<br />
Alle LGB-Kabelanschlüsse bis auf das<br />
graue Kabel entfernen und entgegen<br />
der Skizze in der Dietz-Anleitung die<br />
Dioden um 180° versetzt löten und ein<br />
blaues Doppelkabel anschliessen.<br />
Motoranschluss für 2 Funktionen<br />
nicht ändern!<br />
Anschliessend mit einem schnell<br />
härtenden 2K-Epoxid-Klebstoff (z.B.:<br />
Araldit Rapid) sichern.<br />
Zweck: Zugentlastung.<br />
7. P.-Endmontage:<br />
Ein grünes Kabel wird mit den Stromabnehmer<br />
links, das andere grüne mit<br />
dem Stromabnehmer rechts des Zimo<br />
Decoder verbunden, ein graues Kabel<br />
mit dem Funktionsausgang rechts 2<br />
(F1) und das andere graue Kabel mit<br />
dem Funktionsausgang rechts 3 (F2)<br />
des ZIMO Decoders verbunden.<br />
8. Lautsprecher Platzierung:<br />
Mittig in das Gehäusedach eine Ø 50.0<br />
mm grosse Öffnung ausnehmen.<br />
Den Lautsprecher auf der Innenseite<br />
des Gehäuses punktuell mit Sekundenkleber<br />
vorfixieren.
9. Lautsprecher montieren:<br />
Um den Lautsprecher im Dreitakt Ø 2.4<br />
mm Bohrungen fertigen, kleine 3.0 mm<br />
dicke Unterlagen bei den Bohrungen<br />
mit Sekundenklebstoff befestigen und<br />
mittels Schrauben mit U-Scheiben<br />
befestigen.<br />
2 ca. 200 mm lange violette Kabel<br />
anlöten.<br />
10. LGB Beleuchtung 1 + 2:<br />
Die 2 LGB-Platinen beleuchten Dachscheinwerfer<br />
und das Führerhaus<br />
gleichzeitig!<br />
11. Änderung durchführen:<br />
Leiterbahn trennen (Pfeil rot), Lötstopplack<br />
entfernen und ca. 200 mm<br />
lange Kabel anlöten.<br />
12. Montage der Beleuchtung:<br />
Beide geänderten Platinen in das<br />
Gehäuse einsetzen, mit Isolierband<br />
fixieren und die Kabel mit einem<br />
schnell härtenden 2K-Epoxid-Klebstoff<br />
(z.B.: Araldit Rapid) sichern.<br />
Belegung:<br />
Kabel blau = gemeinsamer + Pol.<br />
Kabel gelb = - Pol Führerstandlampe.<br />
Kabel grau = - Pol Dachscheinwerfer.<br />
13. LGB-Beleuchtung 3 + 4:<br />
Die 2 LGB - Platinen sind für Analogbetrieb<br />
ausgelegt und müssen für<br />
Digitalbetrieb modifiziert werden.<br />
Auf der Lötseite alle Kabel entfernen.<br />
14. Änderungen durchführen:<br />
Diode entfernen (Pfeil schwarz).<br />
Diode um 180° versetzen (Pfeil blau).<br />
Bei einer Platine zeigen die LED-<br />
Kathoden (Flachstelle, Hakenform)<br />
nach aussen. Kathoden um 180° nach<br />
innen versetzen (Pfeil rot).
17. Montage der Beleuchtungsplatinen:<br />
15. Beleuchtungskabel löten:<br />
Blaues Kabel = gemeinsamer + Pol.<br />
Graues Kabel = Stirnlampen – Pol.<br />
Braunes Kabel = G1 Steckdose.<br />
Rotes Kabel = LED – Pol.<br />
Kabel = Steckdose.<br />
Trennstellen (Pfeile rot).<br />
Verbindung + Pol (Pfeil hellblau).<br />
16. Beleuchtungsplatinen:<br />
Ansicht der Frontseite der von Analog<br />
auf das Digitalsystem geänderte<br />
Beleuchtungsplatine.<br />
LED - Kathodenseite (Pfeile rot)<br />
Anschliessend mit einem schnell härtenden 2K-Epoxid-Klebstoff (z.B.: Araldit Rapid) alle Kabel bei den<br />
Lötstellen sichern und die Beleuchtungsplatinen wieder in das Lokgehäuse einsetzen.<br />
18. ZIMO MX66V Decoder und Dietz X-clusive II EL-RHB Soundmodul montieren:<br />
Den Decoder mit 10.0 mm und das Soundmodul mit 5.0 mm langen Kunststoffhülsen auf das Gewicht<br />
schrauben. Dazu müssen 8 Bohrungen Ø 2.4 mm im Lochabstand der Module gefertigt werden.<br />
Am Decoder den Potentiometer für Einstellspannung mittels Multimeter auf 5 bis max. 7 Volt einstellen.
20. Zusatzplatine für kurzfristige Stromversorgung fertigen:<br />
19. Anschlüsse:<br />
Motorstrom M1 dickeres Kabel gelb +<br />
M2 dickeres Kabel grün und<br />
Schienenstrom dickeres Kabel<br />
+ G2 dickeres Kabel braun an<br />
den Decoder anschliessen. Decoder<br />
programmieren und Probefahrt<br />
durchführen<br />
Wichtig: falls die Lok bei Vorwärtsstellung<br />
retour fährt, die Kabel M1 und<br />
M2 am Decoder vertauschen!<br />
Diese Zusatzplatine muss nicht angefertigt werden, wenn man auf die Energieversorgung während<br />
kurzfristiger Unterbrechungen, wie sie bei stromlosen Weichenherzstücken oder verschmutzten Gleisen<br />
auftreten können, verzichten kann.<br />
Der Schaltplan ist auf der Dietz A5 Anleitung Geräuschmodule X-clusive II auf Seite 6<br />
Folgende Bauteile werden für die Stromversorgung benötigt:<br />
1x Gleichrichter B 40/C 1500, 1x Widerstand R 5 bis 15 Ohm, 1x Diode 1N4002, 1x Kondensator 2200<br />
bis 4700μF/35V und ein ca. 40 x 20 mm grosses Stück einer Europlatine. Gibt es alles bei Conrad.<br />
21. Anschluss:<br />
Grüne Kabel = + G2 Anschluss.<br />
Oranges Kabel = + Pol Soundmodul.<br />
Braunes Kabel = - Pol Soundmodul.<br />
22. Beleuchtungs-, Sound- und Pantographenanschlüsse fertigen:<br />
Wichtig: Alle Verbindungsstellen mit Schrumpfschlauch isolieren!<br />
Beleuchtung:<br />
Grüne Kabel (Pole getrennt!) verbinden und an + G2 Schienenstrom anschliessen.<br />
Blaue Kabel verbinden und an Decoder Einstellspannung (Pluspol) für Funktionsausgänge anschliessen.<br />
Graue Kabel Beleuchtung I mit dem roten Beleuchtung II verbinden und an Decoder Lampen vorne FLf.<br />
Graue Kabel Beleuchtung II mit dem roten Beleuchtung I verbinden und an Decoder Lampen hinten FLr.<br />
Gelbes Kabel Führerstand I mit Decoder Funktionsausgang links-1 verbinden (F7).<br />
Gelbes Kabel Führerstand II mit Decoder Funktionsausgang links-2 verbinden (F8).<br />
Soundmodul:<br />
Rote Kabel an Decoder Motoranschluss links + rechts (Steckerleiste) anschliessen.<br />
Grüne Kabel an Decoder Stromabnehmeranschluss links + rechts (Steckerleiste) anschliessen.<br />
Braunes Kabel 1 mit Decoder MASSE verbinden.<br />
Braunes Kabel 2 mit Zusatzplatine Minuspol verbinden.<br />
Oranges Kabel mit Zusatzplatine Pluspol verbinden.<br />
Graues Kabel 1 und 2 eliminieren (USA-Ansage und DB-Horn).<br />
Graues Kabel 3 mit Decoder Funktionsausgang rechts 6 (F5) verbinden (Pfeife RhB).<br />
Graues Kabel 4 mit Decoder Funktionsausgang rechts 5 (F4) verbinden (Schaffnerpf., Ansage, Br.-Qu.).<br />
Schwarzes Kabel 5 mit Decoder Funktionsausgang rechts 4 (F3) verbinden.<br />
Kabel 6 mit Decoder Funktionsausgang (F6) verbinden (Lüfter).<br />
Violette Kabel an Lautsprecher Plus- und Minuspol.
Pantographen:<br />
Graues Kabel vom DPS 82 Modul Pantograph 1 mit Decoder Funktionsausgang rechts 2 (F1) verbinden.<br />
Graues Kabel vom DPS 82 Modul Pantograph 2 mit Decoder Funktionsausgang rechts 3 (F2) verbinden.<br />
Wichtig: Kabel 1 oder 2 muss vorher getestet werden!<br />
23. Ansicht der fertigen Anschlüsse:<br />
24. Lok-Gehäuse montieren:<br />
Kabel mit Kabelbinder zusammenbinden, Gehäuse aufsetzen und festschrauben.<br />
25. Funktionen am ZIMO MX2 Handregler:<br />
MX2-Taste: Funktion: Geräusch:<br />
Taste 1 - DFM F0: Licht Ein / Aus<br />
Taste 2 - DFM F1: Pantograph I heben / senken<br />
Taste 3 - DFM F2: Pantograph II heben / senken<br />
Die fertige Lok meines Bruders Sepp auf<br />
meiner Gartenanlage am 24. Sept. 2003.<br />
Taste 4 - DFM F3: Standgeräusch Ein / Aus<br />
Taste 5 - MFM F4: kurz drücken Schaffnerpfiff<br />
F4: lang drücken Ansage<br />
F4: bei fahrender Lok Bremsquietschen<br />
Taste 6 - MFM F5: RhB-Lokpfiff<br />
Taste 7 - MFM F6: Lüftergeräusch<br />
Taste 8 - DFM F7: Licht Ein / Aus Führerstand I<br />
Taste 9+L - DFM F8: Licht Ein / Aus Führerstand II<br />
Legende:<br />
DFM = Dauerfunktions-Modus<br />
MFM = Momentfunktions-Modus<br />
26. Fazit:<br />
Die hervorragenden Fahreigenschaften des Zimo MX66V - Decoders kommen bei dieser Lok besonders<br />
zur Geltung und die Geräuschkulisse des Dietz X-clusive II Soundmoduls ist wirklich beeindruckend.<br />
Auf der nächsten Seite wurde für geübte Lötspezialisten eine nachträgliche Modifikation dokumentiert.
27. Externe Lautstärkeregelung fertigen:<br />
ACHTUNG: Diese Modifikation soll nur von in der Löttechnik versierten Modellbahnern durchgeführt<br />
werden, da durch den Eingriff in das Soundmodul alle Garantieansprüche an die Firma<br />
Dietz in Höfen verfallen!<br />
Der Nachbau erfolgt auf eigene Gefahr!<br />
So erhält man eine von Aussen her gut zugängliche Lautstärkeregelung.<br />
28. Vorgehen:<br />
Der Lautstärke Potentiometer wird<br />
vorsichtig vom Soundmodul ausgelötet<br />
und an seine Stelle drei ca. 100 mm<br />
lange Kabel eingelötet.<br />
Anschliessend mit einem schnell<br />
härtenden 2K-Epoxid-Klebstoff (z.B.:<br />
Araldit Rapid) alle Kabel bei den<br />
Lötstellen sichern.<br />
Durch beide Rahmen eine Ø 5.0 mm<br />
grosse Bohrung anbringen, die auf die<br />
Freistellung im Batteriekasten zielt.<br />
Kabel durchziehen.<br />
29. Anschluss:<br />
Den Potentiometer auf eine kleine<br />
Europlatine löten und die Kabel<br />
lagerichtig anschliessen.<br />
In die Batteriekastenfront eine Ø 5.0<br />
mm grosse Bohrung anbringen und<br />
den Potentiometer lagerichtig auf der<br />
Europlatinenseite mit einem schnell<br />
härtenden 2K-Epoxid-Klebstoff (z.B.:<br />
Araldit Rapid) befestigen.
