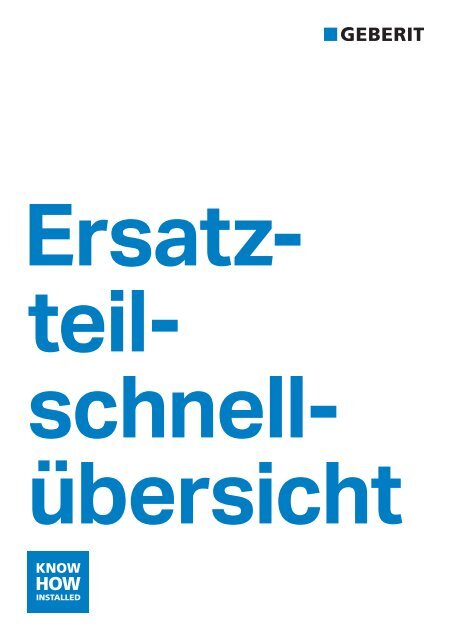

Ersatzteilschnellübersicht
Inhalt<br />
1 Ersatzteilschnellübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4<br />
1.1 Ersatzteilkoffer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4<br />
1.2 Servicekoffer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6<br />
1.3 UP-Spülkasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8<br />
1.4 Betätigungsplatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14<br />
1.5 AP-Spülkasten (tiefhängend) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18<br />
1.6 Urinalsteuerungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22<br />
1.7 <strong>Geberit</strong> AquaClean. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32<br />
1.8 Apparateanschlüsse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35<br />
2 Nummernverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39<br />
2.1 Legende / Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39<br />
2.2 Artikelnummernverzeichnis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39<br />
3
Ersatzteilschnellübersicht<br />
Ersatzteilkoffer<br />
1 Ersatzteilschnellübersicht<br />
1.1 Ersatzteilkoffer<br />
12 11<br />
13<br />
23<br />
14<br />
24<br />
15<br />
22<br />
25<br />
26<br />
6<br />
7<br />
9 8<br />
19<br />
18<br />
1<br />
16<br />
17<br />
20<br />
21<br />
28<br />
27<br />
2<br />
3<br />
4<br />
5<br />
10<br />
4
Ersatzteilschnellübersicht<br />
Ersatzteilkoffer<br />
Pos.<br />
Bezeichnung<br />
242.805.00.1<br />
Ersatzteilkoffer zu <strong>Geberit</strong> Unterputzspülkästen<br />
(ab 2013)<br />
1 Dichtungs-Set zu Impuls Füllventil Universal (Unifill) 240.771.00.1<br />
2 Dichtungsset zu Verbindungsschlauch für UP-SPK ab Bj. 2002 240.922.00.1<br />
3 Heberglockendichtung Ø 63 x 32 mm 816.418.00.1<br />
4 Gummimanschette DN 40 (UP-Spülrohr, Ø 45 mm) 362.771.00.1<br />
5 Profildichtung zu Austauschbassin bis 2007 240.282.00.1<br />
6 Profildichtung zu Austauschbassin ab 2008 241.868.00.1<br />
7 Quetschdichtung 50 mm mit Schleifring 258.236.00.1<br />
8 Heberglockendichtung 63 x 23 mm, zu 110.000 / 500 / 600 bis Modelle 74 891.015.00.1<br />
9 Bassindichtung 894.082.00.1<br />
10 Unterbrechungshebel zu Betätigungsplatte Highline 240.066.00.1<br />
11 Bügelset zu Heberglocken 241.167.00.1<br />
12 Verbindungsschlauch zu UP-Spk. Artline (Bet. von oben/von vorne, Bauhöhe 82 / 90 cm) 240.329.00.1<br />
13 Verbindungsschlauch zu UP-Spülkasten bis Baujahr 1998, mit 2 Überwurfmuttern R 3/8’’ 240.069.00.1<br />
14 Verbindungsschlauch für UP-Spülkasten ab Bj. 2002 240.921.00.1<br />
15 Verbindungsschlauch für Betätigung von oben 240.321.00.1<br />
16 Feder zu Betätigungsplatte 813.514.00.1<br />
17 Dichtungs-Set zu Füllventil Kompakt 240.182.00.1<br />
18 Staueinsatz für UP-Spülkasten 240.476.00.1<br />
19 Drückerstangenset zu Betätigungsplatte für UP200 240.639.00.1<br />
20 Distanzbolzen für Lagerplattenbefestigung zu Betätigungsplatten (UP300, UP200 und 240.173.00.1<br />
UP Artline (2 Stück))<br />
21 Eckventil zu UP-Spülkasten 216.599.00.1<br />
22 Hebelset zu Betätigungsplatte für UP300 bis Bj. 2008 241.875.00.1<br />
23 Hebelset zu Betätigungsplatte für UP320ab Bj. 2008 241.874.00.1<br />
24 Distanzbolzen zum UP-SPK ab Modell 1988 (2 Stück) 240.067.00.1<br />
25 Drückerstange zu UP-Spülkasten 240.074.00.1<br />
26 Kontermutter aus Kunststoff für Wasseranschluss mit Absperrventil 241.857.00.1<br />
27 Verlängerungsset für UP320, UP300, UP200 240.938.00.1<br />
28 Wasseranschluss mit Absperrventil 240.269.00.1<br />
5
Ersatzteilschnellübersicht<br />
Servicekoffer<br />
1.2 Servicekoffer<br />
1<br />
2<br />
10<br />
3<br />
4<br />
11<br />
6<br />
7<br />
5<br />
12<br />
13<br />
14<br />
8<br />
9<br />
6
Ersatzteilschnellübersicht<br />
Servicekoffer<br />
Pos.<br />
Bezeichnung<br />
242.806.00.1<br />
Servicekoffer zu <strong>Geberit</strong> Unterputzspülkästen<br />
(ab 2013)<br />
1 Heberglockendichtung Ø 63 x 32 mm 816.418.00.1<br />
2 Quetschdichtung 50 mm mit Schleifring 258.236.00.1<br />
3 Heberglockendichtung 63 x 23 mm, zu 110.000 / 500 / 600 bis Modelle 74 891.015.00.1<br />
4 Bassindichtung 894.082.00.1<br />
5 Gummimanschette DN 40 (UP-Spülrohr, Ø 45 mm) 362.771.00.1<br />
6 Profildichtung zu Austauschbassin (bis 2007) 240.282.00.1<br />
7 Profildichtung zu Austauschbassin (ab 2008 ) 241.868.00.1<br />
8 Verbindungsschlauch für UP-Spülkasten ab Bj. 2002 240.921.00.1<br />
9 Verbindungsschlauch für Betätigung von oben 240.321.00.1<br />
10 Verbindungsschlauch zu UP-Spk. Artline (Bet. von oben/von vorne, Bauhöhe 82 / 90 cm) 240.329.00.1<br />
11 Verbindungsschlauch zu UP-Spülkasten bis Baujahr 1998, mit 2 Überwurfmuttern R 3/8’’ 240.069.00.1<br />
12 PT-Schraube KA50x16-WN1411-A2-rostfrei 905.994.00.0<br />
13 Feder zu Betätigungsplatte 813.514.00.1<br />
14 Dichtungs-Set zu Impuls Füllventil Universal (Unifill) 240.771.00.1<br />
7
816.418<br />
Ersatzteilschnellübersicht<br />
UP-Spülkasten<br />
1.3 UP-Spülkasten<br />
1.3.1 UP-Spülkasten Betätigung von vorne (1964-1977)<br />
PA I/1115<br />
15.000<br />
(1964-1967)<br />
PA I/IX 1884/I<br />
PA I/IX 1885/I<br />
10.500<br />
(1970-1973)<br />
16.000<br />
(1965-1967)<br />
PA I/1637<br />
PA I/IX 1886/I<br />
PA I/IX 1887/I<br />
10.600/620<br />
(1967-1973)<br />
PA I/IX 1886/I<br />
PA I/IX 1887/I<br />
10.600<br />
(1974-1977)<br />
PA I/IX 2331/I<br />
PA I/IX 2760/I<br />
10.800 / 400<br />
(1975-1986)<br />
Service Umbau-Set<br />
(Wassersparset<br />
Spül-Stopp)<br />
215.420.00.1<br />
&<br />
Betätigungsplatte<br />
200F<br />
215.422.00.1<br />
&<br />
Betätigungsplatte<br />
200F<br />
215.421.00.1<br />
&<br />
Betätigungsplatte<br />
200F<br />
215.423.00.1<br />
&<br />
Betätigungsplatte<br />
200F<br />
215.423.00.1<br />
&<br />
Betätigungsplatte<br />
200F<br />
240.026.00.1<br />
&<br />
Betätigungsplatte<br />
200F<br />
Ersatzheberglocke 240.114.00.1 240.114.00.1 240.114.00.1 240.114.00.1 240.114.00.1<br />
Stopfen für<br />
Heberglocke<br />
240.031.00.1 240.031.00.1 240.031.00.1 240.031.00.1 240.031.00.1 240.031.00.1<br />
Bügelset für<br />
Heberglocke<br />
241.167.00.1 241.167.00.1 241.167.00.1 241.167.00.1 241.167.00.1 241.167.00.1<br />
Heberglockendichtung<br />
891.015.00.1<br />
(Ø 63x23)<br />
891.015.00.1<br />
(Ø 63x23)<br />
891.015.00.1<br />
(Ø 63x23)<br />
891.015.00.1<br />
(Ø 63x23)<br />
816.418.00.1<br />
(Ø 63x32)<br />
816.418.00.1<br />
(Ø 63x32)<br />
Füllventil Unifill<br />
240.705.00.1 &<br />
Set 240.047.00.1<br />
240.705.00.1<br />
240.705.00.1 &<br />
Set 240.047.00.1<br />
240.705.00.1 &<br />
Set 240.712.00.1<br />
240.705.00.1 240.705.00.1<br />
8
Ersatzteilschnellübersicht<br />
UP-Spülkasten<br />
Dichtungsset<br />
zu Füllventil Unifill<br />
240.771.00.1 240.771.00.1 240.771.00.1 240.771.00.1 240.771.00.1 240.771.00.1<br />
Bassin (Austausch) – 240.187.00.1 – 240.187.00.1<br />
ACHTUNG!<br />
Bassin nicht austauschbar -<br />
Sonderlösung über <strong>Geberit</strong><br />
Bassindichtung – 894.082.00.1 – 894.082.00.1 – –<br />
Niederhalter 241.170.00.1 241.170.00.1 – 241.170.00.1 241.170.00.1 241.170.00.1<br />
Eckventil – 216.599.00.1 – 216.599.00.1 216.599.00.1 216.599.00.1<br />
Lippendichtung zu<br />
Steckverbindung ø 45<br />
362.771.00.1 362.771.00.1 362.771.00.1 362.771.00.1 362.771.00.1 362.771.00.1<br />
Schutzplatte mit Bügel<br />
Bet. von vorne)<br />
ohne Gewindestangen<br />
– – – – 240.026.00.1 240.026.00.1<br />
Gewindestangen – – – – 216.024.00.1 216.024.00.1<br />
Betätigungsplatte 200 F 115.222.xx.1 115.222.xx.1 115.222.xx.1 115.222.xx.1 115.222.xx.1 115.222.xx.1<br />
Feder 813.514.00.1 813.514.00.1 813.514.00.1 813.514.00.1 813.514.00.1 813.514.00.1<br />
9
9l<br />
6 L<br />
9l<br />
6 L<br />
816.418<br />
Ersatzteilschnellübersicht<br />
UP-Spülkasten<br />
1.3.2 UP-Spülkasten Betätigung von vorne / von oben (ab 1978)<br />
ab 1974<br />
ab 1988<br />
ab 1981<br />
ab 1995<br />
ab 1980<br />
ab 1995<br />
GEBERIT<br />
PA I/IX 2761/I PA I/IX 2761/I PA I/IX 2761/I<br />
10.800<br />
(Schutzplatte transparent,<br />
Befestigungsschrauben<br />
aus Messing)<br />
(1978-1987)<br />
110.855/857<br />
110.900<br />
(Schutzplatte weiß)<br />
(1988-1997)<br />
110.857/900<br />
110.133<br />
(1998-2004)<br />
PA I/IX 3403/I<br />
PA I/IX 3495/I<br />
PA I/IX 3535<br />
110.962/963<br />
(1986-1994)<br />
PA I/IX 3403/I<br />
PA I/IX 3495/I<br />
PA I/IX 3535<br />
110.970/975<br />
(ab 1995)<br />
Service Umbau-Set<br />
(Wassersparset)<br />
240.835.00.1 &<br />
Betätigungsplatte<br />
Twinline<br />
240.515.00..2 &<br />
Betätigungsplatte<br />
Twinline<br />
– – –<br />
Ersatzheberglocke<br />
(Spülgarnitur)<br />
240.114.00.1 240.114.00.1 240.501.00.1 240.114.00.1 240.113.00.1<br />
Bügelset für<br />
Heberglocke<br />
241.167.00.1 241.167.00.1 241.167.00.1 241.167.00.1 241.167.00.1<br />
Heberglockendichtung<br />
816.418.00.1<br />
(Ø 63x32)<br />
816.418.00.1<br />
(Ø 63x32)<br />
816.418.00.1<br />
(Ø 63x32)<br />
816.418.00.1<br />
(Ø 63x32)<br />
816.418.00.1<br />
(Ø 63x32)<br />
Füllventil Impuls380 240.705.00.1 240.705.00.1 240.705.00.1<br />
240.705.00.1<br />
+<br />
240.321.00.1 1<br />
Dichtungsset zu Füllventil Unifill 240.771.00.1 240.771.00.1 240.771.00.1 240.771.00.1 240.771.00.1<br />
1. Verbindungsschlauch<br />
2. Dichtungsset<br />
–<br />
240.069.00.1 (1.)<br />
240.922.00.1 (2.)<br />
240.069.00.1 (1.)<br />
240.922.00.1 (2.)<br />
240.321.00.1 (1.) 240.321.00.1 (1.)<br />
10
Ersatzteilschnellübersicht<br />
UP-Spülkasten<br />
O-Ring zu<br />
Steckverbindung ø 45<br />
362.771.00.1 362.771.00.1 362.771.00.1 362.771.00.1 362.771.00.1<br />
Eckventil 216.599.00.1 216.599.00.1 216.599.00.1 216.599.00.1 216.599.00.1<br />
Bassin (Austausch) 240.195.00.1 240.195.00.1 240.500.00.1 240.195.00.1 240.195.00.1<br />
Bassindichtung 240.282.00.1 240.282.00.1 240.282.00.1 240.282.00.1 240.282.00.1<br />
Niederhalter 241.170.00.1 241.170.00.1 240.506.00.1 240.072.00.1 240.072.00.1<br />
Schutzplatte 240.026.00.1 240.073.00.1 240.512.00.1 – –<br />
Lagerbock – 240.510.00.1 240.510.00.1 – –<br />
Betätigungsplatten<br />
115.222.xx.1<br />
115.888.xx.1<br />
115.222.xx.1<br />
115.888.xx.1<br />
115.222.xx.1<br />
115.888.xx.1<br />
115.333.xx.1 115.333.xx.1<br />
Umrüstsets auf neue Betätigungsplatte – – –<br />
240.175.00.1<br />
240.178.00.1<br />
240.175.00.1<br />
240.178.00.1<br />
Verlängerungsset<br />
(bei erhöhter Vor-/Aufmauerung)<br />
– 240.058.00.1 240.058.00.1<br />
240.087.00.1<br />
240.178.00.1<br />
240.180.00.1<br />
1. 2.<br />
1. Drückerstange<br />
2. Distanzbolzen<br />
216.024.00.1<br />
(messing)<br />
240.074.00.1 (1.)<br />
240.067.00.1 (2.)<br />
240.074.00.1 (1.)<br />
240.067.00.1 (2.)<br />
–<br />
240.323.00.1 (1.)<br />
Bauschutz 240.233.00.1 240.233.00.1 240.233.00.1 – –<br />
Staueinsatz 217.807.00.1 217.807.00.1<br />
217.807.00.1<br />
240.476.00.1<br />
(ab 1997)<br />
240.476.00.1 240.476.00.1<br />
1. Beim Austausch Kompakt gegen Unifill wird der Verbindungsschlauch 240.321.00.1 zusätzlich benötigt.<br />
11
816.418<br />
816.418<br />
816.418<br />
Ersatzteilschnellübersicht<br />
UP-Spülkasten<br />
1.3.3 UP-Spülkasten Betätigung von vorne / von oben (ab 2002)<br />
UP320<br />
(ab 04/2008)<br />
UP300<br />
(2002-03/2008)<br />
UP100<br />
(ab 2005)<br />
UP200<br />
(ab 2006)<br />
UP Artline<br />
(1999-2005)<br />
Ersatzheberglocke mit Niederhalter<br />
(Spülgarnitur)<br />
240.622.00.1 240.622.00.1 240.622.00.1 240.638.00.1 240.638.00.1<br />
Bügelset für<br />
Heberglocke<br />
241.167.00.1 241.167.00.1 241.167.00.1 241.167.00.1 241.167.00.1<br />
Heberglockendichtung<br />
816.418.00.1<br />
(Ø 63x32)<br />
816.418.00.1<br />
(Ø 63x32)<br />
816.418.00.1<br />
(Ø 63x32)<br />
816.418.00.1<br />
(Ø 63x32)<br />
816.418.00.1<br />
(Ø 63x32)<br />
Bassin (Austausch) 241.859.00.1 241.859.00.1 241.859.00.1 241.859.00.1 241.859.00.1<br />
- Dichtung zum Bassin (Austausch) 241.868.00.1 241.868.00.1 241.868.00.1 241.868.00.1 241.868.00.1<br />
Bassindichtung 241.868.00.1 240.282.00.1 240.282.00.1 240.282.00.1 240.282.00.1<br />
Staueinsatz 240.476.00.1 240.476.00.1 240.476.00.1 240.476.00.1 240.476.00.1<br />
Impuls 380 Füllventil 240.705.00.1<br />
240.705.00.1<br />
und 240.921.00.1<br />
240.705.00.1 240.705.00.1 240.705.00.1<br />
Halteklammer zu Impuls 380 Füllventil 240.923.00.1 240.923.00.1 – – –<br />
12
96.356. 0.0 (01)<br />
max. 5 m<br />
max. 5 m<br />
AA<br />
Samba Bolero Sigma50 Sigma20 Rumba Mambo Tango Sigma10<br />
15. 70. x.1 15. 7. x.1 15.7 8. x.1 15. 78. x.1 15.750. x.1 15.751. 0.1 15.760. x.1 15.758. x.1<br />
A<br />
Ersatzteilschnellübersicht<br />
UP-Spülkasten<br />
Dichtungsset zu Impuls 380 Füllventil 240.771.00.1 240.771.00.1 240.771.00.1 240.771.00.1 240.771.00.1<br />
1. Verbindungsschlauch<br />
2. Dichtungsset<br />
240.921.00.1 (1.)<br />
240.922.00.1 (2.)<br />
240.921.00.1 (1.)<br />
240.922.00.1 (2.)<br />
241.463.00.1 (1.) 240.629.00.1 (1.) 240.329.00.1 (1.)<br />
Lippendichtung zu Spülrohr ø 45 362.771.00.1 362.771.00.1 362.771.00.1 362.771.00.1 362.771.00.1<br />
Bauschutz ohne Zubehör 241.826.00.1 240.931.00.1 241.348.00.1 240.172.00.1 240.172.00.1<br />
Schutzplatte 241.824.00.1 241.824.00.1 241.343.00.1 240.206.00.1 240.206.00.1<br />
Betätigungsplatten<br />
115.758.xx.1<br />
115.778.xx.1<br />
115.788.xx.1<br />
115.750.xx.1<br />
115.760.xx.1<br />
115.770.xx.5<br />
115.777.xx.1<br />
115.751.00.1<br />
115.758.xx.1<br />
115.778.xx.1<br />
115.788.xx.1<br />
115.750.xx.1<br />
115.760.xx.1<br />
115.770.xx.5<br />
115.777.xx.1<br />
115.751.00.1<br />
(115.780.xx.1 ni cht<br />
mehr lieferbar)<br />
115.120.xx.1<br />
115.125.xx.1<br />
115.130.xx.1<br />
115.135.xx.1<br />
115.100.xx.1<br />
115.101.00.1<br />
115.228.xx.1<br />
115.260.xx.1<br />
115.666.xx.1<br />
115.228.xx.1<br />
115.260.xx.1<br />
115.666.xx.1<br />
Lagerbock 241.829.00.1 241.829.00.1 241.349.00.1 240.533.00.1 240.079.00.1<br />
Universeller Wasseranschluss 240.269.00.1 240.269.00.1 240.269.00.1 240.269.00.1 240.269.00.1<br />
Kontermutter aus Kunststoff 241.857.00.1 241.857.00.1 241.857.00.1 241.857.00.1 241.857.00.1<br />
Spindel für universellen Wasseranschluss<br />
240.298.00.1 240.298.00.1 240.925.00.1 240.298.00.1 240.298.00.1<br />
13
Ersatzteilschnellübersicht<br />
Betätigungsplatten<br />
1.4 Betätigungsplatten<br />
1.4.1 Betätigungsplatten für UP-Spülkasten UP320 / UP300 mit Betätigung von vorne<br />
Sigma10 / Sigma 20 /<br />
Sigma 50<br />
Sigma01 / Samba / Twist / Bolero Rumba / Tango Mambo<br />
115.758.xx.1<br />
115.778.xx.1<br />
115.788.xx.1<br />
(ab 04/2008)<br />
115.770.xx.x<br />
115.777.xx.1<br />
(ab 04/2008)<br />
115.770.xx.1<br />
115.777.xx.1<br />
115.780.xx.1<br />
(2002-03/2008)<br />
115.750.xx.1<br />
115.760.xx.1<br />
(ab 04/2008)<br />
115.750.xx.1<br />
115.760.xx.1<br />
(2002-03/2008)<br />
115.751.00.1<br />
(ab 04/2008)<br />
115.751.00.1<br />
(2003-03/2008)<br />
Schutzplatte 241.824.00.1 241.824.00.1 241.824.00.1 241.824.00.1 241.824.00.1 241.824.00.1 241.824.00.1<br />
Drückerstange/<br />
Auslösehebel<br />
Distanzbolzen<br />
241.874.00.1 241.874.00.1<br />
241.874.00.1<br />
241.874.00.1<br />
241.875.00.1<br />
241.875.00.1<br />
241.875.00.1<br />
Unterbrechungshebel<br />
Zweimengenführungsplättchen<br />
– – – –<br />
Wippe für Spül-<br />
Stopp-Auslösung<br />
– – – – – 241.878.00.1 –<br />
Feder<br />
241.295.00.1 (10 Stk.)<br />
(nur für Sigma 50)<br />
813.514.00.1<br />
(nicht für Sigma 01)<br />
813.514.00.1 813.514.00.1 813.514.00.1 813.514.00.1 813.514.00.1<br />
Befestigungsrahmen<br />
komplett mit Distanzbolzen<br />
und Drückerstangen<br />
241.873.00.1 241.873.00.1 240.935.00.1 241.873.00.1 240.935.00.1 241.873.00.1 240.935.00.1<br />
Verlängerungsset 240.938.00.1 240.938.00.1 240.938.00.1 240.938.00.1 240.938.00.1 240.938.00.1 240.938.00.1<br />
14
Ersatzteilschnellübersicht<br />
Betätigungsplatten<br />
1.4.2 Betätigungsplatten für Betätigung von oben / vorne<br />
Kappa Artline 300T Bet. von oben<br />
115.228.xx.1<br />
115.260.xx.1<br />
(ab 2006)<br />
115.666.xx.1<br />
(ab 2006)<br />
115.666.xx.1<br />
(1998-2005)<br />
115.333.xx.1<br />
(ab 1994)<br />
115.392.xx.1<br />
(ab 1985)<br />
115.394.xx.1<br />
(ab 1985)<br />
Schutzplatte 240.206.00.1 240.206.00.1 240.206.00.1 – – –<br />
Drückerstange/<br />
240.639.00.1 – 889.110.11.1 –<br />
Auslösehebel<br />
240.639.00.1 240.639.00.1<br />
Distanzbolzen 240.173.00.1 – – –<br />
Distanzbolzen<br />
mit Zugstange<br />
– – – 240.323.00.1 – –<br />
Feder<br />
241.295.00.1<br />
(10 Stk.)<br />
813.514.00.1 813.514.00.1 813.514.00.1 813.514.00.1 813.514.00.1<br />
240.646.00.1 240.646.00.1 240.646.00.1 – – –<br />
Befestigungsrahmen<br />
Befestigungsrahmen<br />
mit Rückstellund<br />
Auslösehebel<br />
– – – 240.322.00.1 – –<br />
Verlängerungsset 240.938.00.1 240.938.00.1 240.058.00.1 240.180.00.1 240.087.00.1 –<br />
Umbauset<br />
zu 300T<br />
Umbauset<br />
Verlängerung<br />
zu 300T<br />
Umbauset<br />
zu UP Artline<br />
Drückerstangen<br />
und Distanzbolzen<br />
zu UP200<br />
Befestigungsrahmen<br />
zu<br />
UP200<br />
– – – – 240.175.00.1 –<br />
– – – – 240.178.00.1 –<br />
240.639.00.1 – – – – –<br />
– – 240.639.00.1 – – –<br />
– – 240.646.00.1 – – –<br />
15
Ersatzteilschnellübersicht<br />
Betätigungsplatten<br />
1.4.3 Betätigungsplatten für UP-Spülkasten UP100 und UP-Spülkasten bis Ende 2001<br />
Delta Twinline 200F Highline<br />
115.100.xx.1<br />
(ab 2005)<br />
115.101.00.1<br />
(ab 2006)<br />
115.120.xx.1<br />
115.125.xx.1<br />
115.130.xx.1<br />
115.135.xx.1<br />
(ab 2009)<br />
115.888.xx.1<br />
(ab 1998)<br />
115.222.xx.1<br />
(ab 1994)<br />
115.15x.xx.1<br />
(ab 1987)<br />
Schutzplatte 241.343.00.1 240.512.00.1 240.073.00.1 240.073.00.1<br />
Schutzplatte mit<br />
Hebelmechanik<br />
– – – 240.026.00.1<br />
Gewindestangen<br />
M6 Metall<br />
Drückerstange/<br />
Auslösehebel<br />
– – – 216.024.00.1<br />
240.074.00.1 240.074.00.1 240.074.00.1 240.074.00.1<br />
Distanzbolzen 240.173.00.1 240.067.00.1 240.067.00.1 240.067.00.1<br />
Feder<br />
813.514.00.1 (nur<br />
für Art-Nr: 115.101.00.1)<br />
241.295.00.1 (10 Stk.)<br />
813.514.00.1 813.514.00.1 813.514.00.1<br />
Befestigungsrahmen 242.274.00.1 240.513.00.1 240.068.00.1 240.068.00.1<br />
Zweimengenführungsplättchen<br />
– 240.514.00.1 – –<br />
Unterbrechungshebel 241.465.00.1 – 240.066.00.1 240.066.00.1<br />
Verlängerungsset 240.058.00.1 240.058.00.1 240.058.00.1 240.058.00.1<br />
16
Ersatzteilschnellübersicht<br />
Betätigungsplatten<br />
Tabelle 1:<br />
Umrüstung älterer UP-Spülkasten auf Betätigungsplatte <strong>Geberit</strong> Twinline/200 F<br />
Identifikation des bestehenden <strong>Geberit</strong> Unterputz-Spülkastens<br />
Spülkasten<br />
Modell-Nr.<br />
PA-Nr. Baujahr Umbauset<br />
Umrüstung auf Spül-Stopp-Funktion<br />
Neu<br />
Betätigungsplatte<br />
Betätigungsplatte<br />
15.000 PA-I/1115 1964 - 1967 215.420.00.1<br />
115.222.xx.1<br />
16.000 1965 - 1967 215.421.00.1<br />
115.222.xx.1<br />
10.500<br />
10.520<br />
PA-I/IX1884/I<br />
PA-I/IX1885/I<br />
1970 - 1973 215.422.00.1<br />
115.222.xx.1<br />
10.600<br />
--<br />
10.620<br />
PA-I/ 1637<br />
PA-I/IX1886/I<br />
PA-I/IX1887/I<br />
1967 - 1971<br />
1971 - 1973<br />
1974 - 1977<br />
1967 - 1973<br />
215.423.00.1<br />
115.222.xx.1<br />
10.800 PA-I/2331/I 1975 - 1977<br />
10.400 PA-I/2760/I 1978 - 1986<br />
10.800<br />
(Schutzplatte<br />
transparent,<br />
Befestigungsschrauben<br />
aus<br />
Messing)<br />
240.026.00.1<br />
Umrüstung auf 2-Mengen-Spülung<br />
PA-I/IX2761/I 1978 - 1987 240.835.00.1<br />
115.222.xx.1<br />
115.888.xx.1<br />
110.800<br />
(Schutzplatte<br />
weiß)<br />
PA-I/IX2761/ 1988 - 1997 240.515.00.2<br />
115.888.xx.1<br />
17
Ersatzteilschnellübersicht<br />
AP-Spülkasten (tiefhängend)<br />
1.5 AP-Spülkasten (tiefhängend)<br />
110.000<br />
(bis 1975)<br />
120.000<br />
(1975-1984)<br />
120.000<br />
(1985-1991)<br />
125.920/923<br />
(1976-1983)<br />
127.000<br />
(1983-1984)<br />
127.000<br />
(ab 1985)<br />
123.000<br />
(1992-1994)<br />
124.000<br />
(1990-1995)<br />
130.000<br />
(1994-1997)<br />
140.300<br />
(ab 1997)<br />
140.000<br />
(ab 2001)<br />
Monolith<br />
Für die Renovierung empfehlen wir das <strong>Geberit</strong> Monolith Sanitärmodul für das WC<br />
Weitere Informationen siehe Verkaufsprogramm 2012<br />
AP-Spülkasten AP 140,<br />
2-Mengen Wassersparspülung<br />
140.300.xx.1 140.300.xx.1 140.300.xx.1 140.300.xx.1 140.300.xx.1 140.300.xx.1 140.300.xx.1 140.300.xx.1 140.300.xx.1<br />
Deckel – – – 215.430.11.1 – – – 240.425.xx.1 240.947.xx.1<br />
Feder – – – 813.514.00.1 – – – 813.514.00.1 –<br />
Ventilträger / Konsole – – – – – – – 240.426.00.1 240.948.00.1<br />
Ersatzheberglocke – – – 240.113.00.1 – – – 240.428.00.1 240.950.00.1<br />
Bügelset für<br />
Heberglocke<br />
– – – 241.167.00.1 – – – 241.167.00.1<br />
18
816.418<br />
Ersatzteilschnellübersicht<br />
AP-Spülkasten (tiefhängend)<br />
Heberglockendichtung<br />
bis 1974 (Ø 63x23)<br />
ab 1975 (Ø 63x32)<br />
891.015.00.1<br />
816.418.00.1<br />
–<br />
816.418.00.1<br />
816.179.00.1<br />
(Ø58x32)<br />
–<br />
816.418.00.1<br />
–<br />
816.418.00.1<br />
–<br />
816.418.00.1<br />
–<br />
816.418.00.1<br />
–<br />
816.418.00.1<br />
–<br />
816.418.00.1<br />
Ersatzfüllventil Unifill 240.700.00.1<br />
240.700.00.1<br />
& Set<br />
240.711.00.1<br />
– 240.700.00.1 240.700.00.1 240.700.00.1 240.700.00.1 240.700.00.1 240.700.00.1<br />
Dichtungsset<br />
zu Füllventil Unifill<br />
– – – 240.771.00.1 – – – 240.771.00.1 –<br />
Überwurfmutter<br />
für Spülrohr<br />
– – – 891.289.11.1 – – – 240.431.11.1 240.431.11.1<br />
Quetschdichtung<br />
und Schleifring<br />
– – – 258.236.00.1 – – – 258.236.00.1 258.236.00.1<br />
Bassin (Austausch) – – – 215.026.00.1 – – – 240,429,001 240,429,001<br />
Bassindichtung – – – 891.018.00.1 – – – – –<br />
Befestigungsmaterial /<br />
Spülkastenaufhängung<br />
– – – 294.825.00.1 – – – 240.430.00.1 240.430.00.1<br />
Eckventil – – – 215.085.21.1 – – – 215.085.21.1 –<br />
Servicepaket – – – 288.585.21.1 – – – 216.732.00.1 216.732.00.1<br />
Staueinsatz – – – 217.807.00.1 – – – 240.344.00.1 240.344.00.1<br />
19
816.418<br />
Ersatzteilschnellübersicht<br />
AP-Spülkasten (tiefhängend)<br />
110.000<br />
(bis 1975)<br />
120.000<br />
(1975-1984)<br />
120.000<br />
(1985-1991)<br />
125.920/923<br />
(1976-1983)<br />
127.000<br />
(1983-1984)<br />
127.000<br />
(ab 1985)<br />
123.000<br />
(1992-1994)<br />
124.000<br />
(1990-1995)<br />
130.000<br />
(1994-1997)<br />
140.300<br />
(ab 1997)<br />
140.000<br />
(ab 2001)<br />
Deckel – – – 215.430.11.1 240.151.11.1 – 240.099.11.1 – –<br />
Feder – – – 813.514.00.1 – – 813.514.00.1 813.514.00.1 –<br />
Betätigungshebel<br />
Wasserspartaste<br />
– 215.362.00.1 215.362.00.1 – – – – – –<br />
Ventilträger / Konsole – – – – 889.853.00.1 – – 240.426.00.1 240.948.00.1<br />
Ersatzheberglocke 240.113.00.1 – 240.113.00.1 – – 890.095.00.1 240.428.00.1 240.950.00.1<br />
Bügelset für<br />
Heberglocke<br />
241.167.00.1 241.167.00.1 241.167.00.1 241.167.00.1 – – – 241.167.00.1<br />
Heberglockendichtung<br />
bis 1974 (Ø 63x23)<br />
ab 1975 (Ø 63x32)<br />
891.015.00.1<br />
816.418.00.1<br />
–<br />
816.418.00.1<br />
816.179.00.1<br />
(Ø 58x32)<br />
–<br />
816.418.00.1<br />
–<br />
816.418.00.1<br />
–<br />
816.418.00.1<br />
–<br />
816.418.00.1<br />
–<br />
816.418.00.1<br />
–<br />
816.418.00.1<br />
Ersatzfüllventil Unifill 240.700.00.1<br />
240.700.00.1<br />
&<br />
Set<br />
240.711.00.1<br />
240.700.00.1 240.700.00.1 240.700.00.1 240.700.00.1 240.700.00.1 240.700.00.1<br />
Dichtungsset<br />
zu Füllventil Unifill<br />
240.771.00.1 240.771.00.1 240.771.00.1 240.771.00.1 240.771.00.1 240.771.00.1 240.771.00.1 –<br />
20
Ersatzteilschnellübersicht<br />
AP-Spülkasten (tiefhängend)<br />
Verbindungsschlauch – – – – 240.138.00.1 240.138.00.1 240.138.00.1 – –<br />
Überwurfmutter<br />
für Spülrohr<br />
891.289.11.1 891.289.11.1 891.289.11.1 891.289.11.1 – – – 240.431.11.1 240.431.11.1<br />
Quetschdichtung<br />
und Schleifring<br />
258.236.00.1 258.236.00.1 258.236.00.1 258.236.00.1 – – – 258.236.00.1 258.236.00.1<br />
Bassin (Austausch) 215.026.11.1 215.026.11.1 – 215.026.11.1 – – – 240.429.00.1 240.429.00.1<br />
Bassindichtung 891.018.00.1 891.018.00.1 891.018.00.1 891.018.00.1 – – – – –<br />
Befestigungsmaterial /<br />
Spülkastenaufhängung<br />
294.825.00.1 294.825.00.1 294.825.00.1 294.825.00.1 294.825.00.1 – 294.825.00.1 240.430.00.1 240.430.00.1<br />
Eckventil 215.085.21.1 215.085.21.1 215.085.21.1 215.085.21.1 215.085.21.1 – 215.085.21.1 215.085.21.1 –<br />
Kippdichtung<br />
mit Sicherungsring<br />
– – – – 240.139.00.1 240.139.00.1 240.139.00.1 – –<br />
Servicepaket 288.585.21.1 288.585.21.1 288.585.21.1 288.585.21.1 – – – 216.732.00.1 216.732.00.1<br />
Staueinsatz 217.807.00.1 217.807.00.1 – 217.807.00.1 240.344.00.1 – 240.344.00.1 240.344.00.1 240.344.00.1<br />
21
Ersatzteilschnellübersicht<br />
Urinalsteuerungen<br />
1.6 Urinalsteuerungen<br />
1.6.1 HyTronic Urinalsteuerungen berührungslos (ab 2009)<br />
Design<br />
Art.-Nr. Netzversion<br />
Art.-Nr. Batterieversion<br />
Samba /<br />
Sigma01<br />
116.021.xx.x<br />
116.031.xx.x<br />
(ab 2009)<br />
Bolero Mambo Tango Sigma10 Sigma50<br />
116.022.xx.1<br />
116.032.xx.1<br />
(ab 2009)<br />
116.023.FW.1<br />
116.033.FW.1<br />
(ab 2009)<br />
116.024.xx.1<br />
116.034.xx.1<br />
(ab 2009)<br />
116.025.xx.1<br />
116.035.xx.1<br />
(ab 2009)<br />
116.026.GH.1<br />
116.036.GH.1<br />
(ab 2009)<br />
UR-Steuerung<br />
für verdeckte<br />
Montage (VS)<br />
116.010.00.1<br />
(ab 2009)<br />
Absperrventil<br />
mit Drossel, komplett<br />
241.934.00.1 241.934.00.1 241.934.00.1 241.934.00.1 241.934.00.1 241.934.00.1 241.934.00.1<br />
Drossel 241.933.00.1 241.933.00.1 241.933.00.1 241.933.00.1 241.933.00.1 241.933.00.1 241.933.00.1<br />
Distanzbolzen Set 241.931.00.1 241.931.00.1 241.931.00.1 241.931.00.1 241.931.00.1 241.931.00.1 241.931.00.1<br />
Sensor Elektronik 241.941.00.1 241.941.00.1 241.941.00.1 241.941.00.1 241.941.00.1 241.941.00.1 –<br />
Netzteil Elektronik 241.944.00.1 241.944.00.1 241.944.00.1 241.944.00.1 241.944.00.1 241.944.00.1 241.944.00.1<br />
Batteriebox 241.945.00.1 241.945.00.1 241.945.00.1 241.945.00.1 241.945.00.1 241.945.00.1 –<br />
22
Ersatzteilschnellübersicht<br />
Urinalsteuerungen<br />
Befestigungsrahmen<br />
Aufnahme horizontal<br />
oder vertikal<br />
241.942.00.1 241.942.00.1 241.942.00.1 241.943.00.1 241.942.00.1 241.942.00.1 –<br />
Abdeckplatte<br />
241.921.xx.1<br />
(Samba)<br />
242.821.xx.1<br />
(Sigma01)<br />
241.922.xx.1 241.923.FW.1 241.924.xx.1 241.925.xx.1 241.926.GH.1 –<br />
IR-Fenster 241.901.00.1 241.902.00.1 241.903.00.1 241.904.00.1 241.905.00.1 241.906.00.1 –<br />
Isolationsschutz<br />
mit Anschlussklemme<br />
241.947.00.1 241.947.00.1 241.947.00.1 241.947.00.1 241.947.00.1 241.947.00.1 241.947.00.1<br />
Magnetventil 241.946.00.1 241.946.00.1 241.946.00.1 241.946.00.1 241.946.00.1 241.946.00.1 241.946.00.1<br />
Korbfilter 241.932.00.1 241.932.00.1 241.932.00.1 241.932.00.1 241.932.00.1 241.932.00.1 241.932.00.1<br />
Lippendichtung für<br />
Spülleitung<br />
inkl. Bajonettverschluss<br />
242.156.00.1 242.156.00.1 242.156.00.1 242.156.00.1 242.156.00.1 242.156.00.1 242.156.00.1<br />
Spritzschutz – – – – – – 242.155.00.1<br />
Elektronikmodul – – – – – – 242.154.00.1<br />
Halteklammer Sensor – – – – – – 242.153.00.1<br />
Halteklammer<br />
Sensor, komplett<br />
– – – – – – 242.152.00.1<br />
Urinalsiphon Universal,<br />
komplett inkl. Sensor<br />
– – – – – – 242.150.00.1<br />
23
Ersatzteilschnellübersicht<br />
Urinalsteuerungen<br />
1.6.2 HyTouch Urinal-Handauslösungen pneumatisch (ab 2009)<br />
Design<br />
Samba /<br />
Sigma01<br />
Art.-Nr. 116.011.xx.x<br />
(ab 2009)<br />
Bolero Mambo Tango Sigma10 Sigma50<br />
116.012.xx.1<br />
(ab 2009)<br />
116.013.FW.1<br />
(ab 2009)<br />
116.014.xx.1<br />
(ab 2009)<br />
116.015.xx.1<br />
(ab 2009)<br />
116.016.xx.5<br />
(ab 2009)<br />
Absperrventil mit Drossel<br />
komplett<br />
241.934.00.1 241.934.00.1 241.934.00.1 241.934.00.1 241.934.00.1 241.934.00.1<br />
Drossel 241.933.00.1 241.933.00.1 241.933.00.1 241.933.00.1 241.933.00.1 241.933.00.1<br />
Distanzbolzen Set 241.931.00.1 241.931.00.1 241.931.00.1 241.931.00.1 241.931.00.1 241.931.00.1<br />
Pneumatikdrücker<br />
mit Befestigungsrahmen<br />
241.937.00.1 241.937.00.1 241.937.00.1 241.937.00.1 241.937.00.1 241.937.00.1<br />
Pneumatikventil 241.935.00.1 241.935.00.1 241.935.00.1 241.935.00.1 241.935.00.1 241.935.00.1<br />
Betätigungsplatte<br />
241.911.xx.1<br />
(Samba)<br />
242.811.xx.1<br />
(Sigma01)<br />
241.912.xx.1 241.913.FW.1 241.914.xx.1 241.915.xx.1 241.916.xx.x<br />
Düsenset 241.936.00.1 241.936.00.1 241.936.00.1 241.936.00.1 241.936.00.1 241.936.00.1<br />
Korbfilter 241.932.00.1 241.932.00.1 241.932.00.1 241.932.00.1 241.932.00.1 241.932.00.1<br />
24
Ersatzteilschnellübersicht<br />
Urinalsteuerungen<br />
Design<br />
Samba /<br />
Sigma01<br />
Art.-Nr. 116.011.xx.x<br />
(ab 2009)<br />
Bolero Mambo Tango Sigma10 Sigma50<br />
116.012.xx.1<br />
(ab 2009)<br />
116.013.FW.1<br />
(ab 2009)<br />
116.014.xx.1<br />
(ab 2009)<br />
116.015.xx.1<br />
(ab 2009)<br />
116.016.xx.5<br />
(ab 2009)<br />
Lippendichtung für Spülleitung<br />
inkl. Bajonettverschluss<br />
242.156.00.1 242.156.00.1 242.156.00.1 242.156.00.1 242.156.00.1 242.156.00.1<br />
25
Ersatzteilschnellübersicht<br />
Urinalsteuerungen<br />
1.6.3 Infrarotgesteuerte Urinalsteuerungen (ab 1999)<br />
115.802<br />
(ab 1999)<br />
115.804<br />
(ab 1999)<br />
115.825<br />
(ab 2003)<br />
115.826<br />
(ab 2003)<br />
115.805<br />
(ab 2001)<br />
Stromversorgung Netz Batterie Netz Batterie Batterie<br />
Frontplatte / Frontabdeckung<br />
mit IR-Fenster<br />
– 240.560.xx.1 241.162.00.1 241.162.00.1 240.891.46.1<br />
- Drehbolzen Schnellverschluss 240.565.00.1 240.565.00.1 240.565.00.1 240.565.00.1<br />
Zylinderkopfschraube<br />
mit<br />
Innensechskant<br />
M4x10mm<br />
handelsüblich<br />
- IR-Fenster 240.525.00.1 240.525.00.1 241.323.00.1 241.323.00.1 240.892.00.1<br />
Befestigungsrahmen 240.521.00.1 240.521.00.1 240.521.00.1 240.521.00.1 –<br />
IR-Elektronik 240.524.00.1 240.524.00.1 240.524.00.1 240.524.00.1 240.524.00.1<br />
Magnetventil 240.523.00.1 240.523.00.1 240.523.00.1 240.523.00.1 240.973.00.1<br />
Netzteil bzw. Lithium-Blockbatterie 240.531.00.1 240.535.00.1 240.531.00.1 240.535.00.1 240.535.00.1<br />
Isolationsschutz 240.522.00.1 240.522.00.1 240.522.00.1 240.522.00.1 –<br />
26
Ersatzteilschnellübersicht<br />
Urinalsteuerungen<br />
Wasserteil für Flexschlauch<br />
(für Montageelemente mit Flexschlauch,<br />
Baujahr 2005-2008)<br />
240.035.00.1 240.035.00.1 240.035.00.1 240.035.00.1 –<br />
Wasserteil für PE-Spülrohr 240.517.00.1 240.517.00.1 240.517.00.1 240.517.00.1 –<br />
- Flachdichtung zu Urinal-Steuerung 240.871.00.1 240.871.00.1 240.871.00.1 240.871.00.1 –<br />
- Filterhalter, Filter und Drosselschraube 241.060.00.1 241.060.00.1 241.060.00.1 241.060.00.1 –<br />
- Filter 240.520.00.1 240.520.00.1 240.520.00.1 240.520.00.1 –<br />
- Manschette EPDM, Ø 32 243.008.00.1 243.008.00.1 243.008.00.1 243.008.00.1 –<br />
Filter zu HyTronic UR-Elektronik<br />
für AP-Montage<br />
– – – – 240.889.00.1<br />
Drosselschraube – – – – 240.890.00.1<br />
Abdeckrosette für Spülrohranschluss<br />
zu HyTronic UR-Elektronik<br />
für AP-Montage<br />
Spülrohr zu HyTronic UR-Elektronik<br />
für AP-Montage<br />
– – – – 240.895.46.1<br />
– – – – 240.893.00.1<br />
- Flachdichtung 1/2" – – – – 240.894.00.1<br />
Manschette zu HyTronic UR-Elektronik<br />
für AP-Montage<br />
– – – – 819.298.21.1<br />
Befestigungsset<br />
zu HyTronic UR-Elektronik<br />
für AP-Montage<br />
– – – – 240.885.00.1<br />
27
Ersatzteilschnellübersicht<br />
Urinalsteuerungen<br />
1.6.4 Infrarot- bzw. radargesteuerte Urinalsteuerungen (1979-2001)<br />
142.065<br />
(1990-1992)<br />
115.552<br />
(1992-1994)<br />
115.580<br />
(1994-1998)<br />
142.061<br />
(1987-1992)<br />
115.555<br />
(1994-1998)<br />
115.566<br />
(1991-2001)<br />
142.050 1<br />
(1983-1986)<br />
142.055 a<br />
(1987-1991)<br />
Stromversorung Batterie Batterie Netz Netz Netz Netz<br />
Abdeckplatte<br />
mit Austauschset zu Urinalsteuerung IR<br />
115.400<br />
(1979-1981)<br />
– – 240.841.00.1 – – 240.841.00.1<br />
- Abdeckplatte 240.043.xx.1 240.043.xx.1 240.043.xx.1 240.150.00.1 240.150.00.1 –<br />
- Austauschset zu Urinalsteuerung IR<br />
inkl. Magnetventil und Kleinteilen<br />
240.850.00.1 240.850.00.1<br />
240.840.00.1<br />
(ohne Magnetventil)<br />
– – –<br />
- Senkschraube M 4 x 20 243.048.00.1 243.048.00.1 243.048.00.1 243.048.00.1 243.048.00.1 –<br />
Befestigungsrahmen<br />
mit Flachkopfschrauben<br />
243.047.00.1 243.047.00.1 243.047.00.1 243.047.00.1 243.047.00.1 243.047.00.1<br />
Absperrventil 243.005.00.1 243.005.00.1 243.005.00.1 243.005.00.1 243.005.00.1 –<br />
- Schmutzfänger 243.013.00.1 243.013.00.1 243.013.00.1 243.013.00.1 243.013.00.1 –<br />
- Absperroberteil 243.012.00.1 243.012.00.1 243.012.00.1 243.012.00.1 243.012.00.1 –<br />
Magnetventil 240.142.00.1 240.343.00.1 240.803.00.1 240.803.00.1 240.803.00.1 240.803.00.1<br />
- Flachdichtung zu Magnetventil 240.871.00.1 240.871.00.1 240.871.00.1 240.871.00.1 240.871.00.1 240.871.00.1<br />
- Membrane und Plunger – – 243.500.00.1 243.500.00.1 243.500.00.1 –<br />
- Magnetsystem – – 240.803.00.1 240.803.00.1 240.803.00.1 –<br />
Kunststoffnippel<br />
mit Überwurfmutter und Flachdichtung<br />
243.007.00.1 243.007.00.1 243.007.00.1 243.007.00.1 243.007.00.1 243.007.00.1<br />
28
Ersatzteilschnellübersicht<br />
Urinalsteuerungen<br />
Messingnippel<br />
mit Überwurfmutter und Flachdichtung<br />
241.061.00.1 241.061.00.1 241.061.00.1 241.061.00.1 241.061.00.1 –<br />
Doppelnippel R 3/4 854.467.00.0 854.467.00.0 854.467.00.0 854.467.00.0 854.467.00.0 –<br />
Manschette EPDM D 32 – – 243.008.00.1 243.008.00.1 243.008.00.1 –<br />
Batteriesatz 240.143.00.1 240.535.00.1 – – – –<br />
Transformator – – 243.009.00.1 243.009.00.1 243.009.00.1 –<br />
Elektroniksteuerung – – – 240.841.00.1 240.841.00.1 –<br />
Sende- und Empfangsmodul<br />
zu Urinalsteuerung VS<br />
– – – 240.874.00.1 – –<br />
Rohbauset für Urinalsteuerung VS – – – 115.565.00.1 – –<br />
1. Konduktivsteuerung (Siphon mit Sonde nicht mehr lieferbar)<br />
29
Ersatzteilschnellübersicht<br />
Urinalsteuerungen<br />
1.6.5 Pneumatische Urinalsteuerungen<br />
115.808<br />
(ab 1999)<br />
115.809<br />
(ab 1999)<br />
115.819<br />
(ab 2004)<br />
115.828<br />
(ab 2003)<br />
115.558<br />
(1993-1998)<br />
142.070<br />
(1987-1992)<br />
115.482<br />
(1992-1998)<br />
Abdeckplatte / Betätigungsplatte 240.562.xx.1 240.561.xx.1 241.319.xx.1 241.164.00.1 240.121.xx.1 240.150.00.1<br />
- Drehbolzen Schnellverschluss<br />
bzw. Senkschraube<br />
240.565.00.1 240.565.00.1 240.565.00.1 240.565.00.1 – 243.048.00.1<br />
Befestigungsrahmen<br />
mit Flachkopfschrauben<br />
240.521.00.1 240.521.00.1 240.521.00.1 240.521.00.1 243.047.00.1 243.047.00.1<br />
Betätigungstaste mit Kolbengehäuse – – – – 240.048.xx.1 –<br />
Pneumatikventil 240.519.00.1 240.519.00.1 240.519.00.1 240.519.00.1 240.870.00.1 240.870.00.1<br />
- Düsensatz 886.241.00.1 886.241.00.1 886.241.00.1 886.241.00.1 886.241.00.1 886.241.00.1<br />
Wandfußdrücker – 240.872.00.1 – – – 240.872.00.1<br />
Luftschlauch (L = 3,5 m) 256.000.00.1 256.000.00.1 256.000.00.1 256.000.00.1 256.000.00.1 256.000.00.1<br />
30
Ersatzteilschnellübersicht<br />
Urinalsteuerungen<br />
Isolationsschutz 240.522.00.1 240.522.00.1 240.522.00.1 240.522.00.1 – –<br />
Wasserteil (schwarz) für Flexschlauch<br />
(für Montageelemente mit Flexschlauch,<br />
Baujahr 2005-2008)<br />
240.035.00.1 240.035.00.1 240.035.00.1 240.035.00.1 – –<br />
Wasserteil (grau) für PE-Spülrohr, komplett 240.517.00.1 240.517.00.1 240.517.00.1 240.517.00.1 – –<br />
- Flachdichtung zu Urinal-Steuerung 240.871.00.1 240.871.00.1 240.871.00.1 240.871.00.1 – –<br />
- Filterhalter, Filter und Drosselschraube 241.060.00.1 241.060.00.1 241.060.00.1 241.060.00.1 – –<br />
- Filter 240.520.00.1 240.520.00.1 240.520.00.1 240.520.00.1 – –<br />
- Manschette EPDM, Ø 32 243.008.00.1 243.008.00.1 243.008.00.1 243.008.00.1 – –<br />
Absperrventil – – – – 243.005.00.1 243.005.00.1<br />
- Schmutzfänger – – – – 243.013.00.1 243.013.00.1<br />
- Absperroberteil – – – – 243.012.00.1 243.012.00.1<br />
Flachdichtung zu Urinal-Steuerung – – – – 240.871.00.1 240.871.00.1<br />
Kunststoffnippel<br />
mit Überwurfmutter und Flachdichtung<br />
Messingnippel<br />
mit Überwurfmutter und Flachdichtung<br />
– – – – 243.007.00.1 243.007.00.1<br />
– – – – 241.061.00.1 241.061.00.1<br />
Manschette EPDM D 32 – – – – 243.008.00.1 243.008.00.1<br />
Doppelnippel R 3/4 x 17 – – – – 854.467.00.0 854.467.00.0<br />
31
Ersatzteilschnellübersicht<br />
<strong>Geberit</strong> AquaClean<br />
1.7 <strong>Geberit</strong> AquaClean<br />
1.7.1 AquaClean Aufsätze und Komplettanlagen<br />
AquaClean Aufsätze AquaClean Komplettanlagen<br />
AquaClean 4000<br />
146.130.11.1<br />
(ab 2009)<br />
AquaClean 5000<br />
146.120.xx.1<br />
(ab 2009)<br />
AquaClean 5000plus<br />
146.110.xx.1<br />
(ab 2009)<br />
AquaClean Sela<br />
146.146.11.1<br />
(ab 2013)<br />
AquaClean 8000<br />
146.182.11.1<br />
(ab 2009)<br />
AquaClean 8000plus<br />
180.100.xx.1<br />
(ab 2003)<br />
185.100.xx.1<br />
186.100.xx.1<br />
(ab 2006)<br />
Aktivkohlefilter – 240.116.00.1 – – 250.022.00.1<br />
<strong>Geberit</strong> AquaClean Düsenreiniger – – – – 242.545.00.1<br />
Set<br />
1 x Aktivkohlefilter, 1 x Reiniger<br />
Set<br />
2 x Aktivkohlefilter, 2 x Reiniger<br />
– – – – 240.625.00.1<br />
– – – – 240.626.00.1<br />
Duschdüse 242.376.00.1 240.226.xx.1 242.894.11.1 250.071.00.1 242.394.00.1 1<br />
Sitz und Deckel komplett – – 242.810.11.1 250.034.11.1 250.034.xx.1<br />
- Sitz 242.170.11.1 242.179.xx.1 242.874.11.1 250.066.11.1 250.066.xx.1<br />
- Deckel 242.172.11.1 242.181.xx.1 242.875.11.1 250.067.11.1 250.067.xx.1<br />
- Sitzdämpfer rechts – – 242.877.00.1 250.068.00.1 250.068.00.1<br />
- Sitzdämpfer links – – 242.898.00.1 250.069.00.1 250.069.00.1<br />
- Scharnierset – 242.186.xx.1 – – –<br />
- Set Steckbolzen zu WC-Deckel 242.175.00.1 – 242.876.11.1 – –<br />
32
Ersatzteilschnellübersicht<br />
<strong>Geberit</strong> AquaClean<br />
AquaClean Aufsätze AquaClean Komplettanlagen<br />
AquaClean 4000<br />
146.130.11.1<br />
(ab 2009)<br />
AquaClean 5000<br />
146.120.xx.1<br />
(ab 2009)<br />
AquaClean 5000plus<br />
146.110.xx.1<br />
(ab 2009)<br />
AquaClean Sela<br />
146.146.11.1<br />
(ab 2013)<br />
AquaClean 8000<br />
146.182.11.1<br />
(ab 2009)<br />
AquaClean 8000plus<br />
180.100.xx.1<br />
(ab 2003)<br />
185.100.xx.1<br />
186.100.xx.1<br />
(ab 2006)<br />
Spritzschutz 242.676.00.1 242.676.00.1 242.676.00.1 242.676.00.1 242.676.00.1<br />
250.094.21.1<br />
ab Seriennummer<br />
DB0911EU001597<br />
(Bj. 2010)<br />
250.094.21.1<br />
8000plus UP ab<br />
Baujahr 2010 Seriennummer:<br />
EB0910EU024304<br />
Chromblende mit Dichtungssatz<br />
8000plus AP bodenstehend<br />
ab Baujahr<br />
2010 Seriennummer<br />
EC0910EU001823<br />
8000plus AP wandhängend<br />
ab Baujahr<br />
2010 Seriennummer<br />
EE0910EU000663<br />
(Bj. 2010)<br />
1. Set inkl. Föndüse<br />
33
Ersatzteilschnellübersicht<br />
<strong>Geberit</strong> AquaClean<br />
1.7.2 Balena Dusch-WC Aufsatzgeräte und Komplettanlagen bis 2009<br />
Aufsatzgeräte Komplettanlage<br />
Balena 4000<br />
141.100.xx.1<br />
(2001 - 2009)<br />
Balena 6000<br />
146.160.xx.1<br />
(2006 - 2009)<br />
Balena 7000<br />
146.151.xx.1 / 146.154.xx.1<br />
(1986 - 2005)<br />
Aktivkohlefilter – 240.116.00.1 249.000.00.1<br />
Duschdüse 147.234.00.1 240.226.xx.1 249.013.00.1<br />
Sitz 147.200.xx.1 240.063.xx.1 240.479.xx.1<br />
Deckel 147.210.xx.1 240.083.xx.1 240.480.xx.1<br />
Scharnierset 147.232.00.1 241.567.xx.1 –<br />
Spritzschutz 242.676.00.1 242.676.00.1 242.676.00.1<br />
34
Ersatzteilschnellübersicht<br />
Apparateanschlüsse<br />
1.8 Apparateanschlüsse<br />
1.8.1 WC- und Urinal-Anschlussteile<br />
Bezeichnung<br />
PE Manschette, ø 90<br />
PE Manschette, ø 110<br />
Art.- Nr.<br />
152.422.46.1<br />
152.426.46.1<br />
PE Spülrohr für UP-Spülkasten,, ø 45 mm 152.434.06.1<br />
PE Spülrohrverlängerung für UP-Spülkasten, ø 45 mm 361.887.16.1<br />
PE Anschlussgarnitur für Wand-WC<br />
● ø 90, 25 mm etagiert mit Gewindestange<br />
● ø 110, 25 mm etagiert mit Gewindestange<br />
Manschette, PE, DN 90, mit eingeschweißtem Steg<br />
Manschette, PE, DN 100 mit eingeschweißtem Steg<br />
Gewindestangen, 2,5 cm, gekröpft, M 12<br />
Abdeckkappen mit Unterlegscheiben, chromfarbig, für WC<br />
Abdeckkappen mit Unterlegscheiben, weiß, für WC<br />
Abdeckkappen mit Unterlegscheiben, chromfarbig, für Urinal<br />
Gummidichtung EPDM zu Manschettengarnituren<br />
● Passend zu Art.-Nr. 152.400/420/422/425/426<br />
Passend zu Art.-Nr. 152.435/439, 115.441<br />
Passend zu Art.-Nr. 367.880/898<br />
● Passend zu Art.-Nr. 152.400.16.1<br />
Passend zu Art.-Nr. 152.610 - 616, 152.623<br />
● Passend zu Art.-Nr. 152.421.46.1, 152.440.46.1, 152.486.16.1<br />
405.116.00.1<br />
405.012.00.1<br />
855.846.46.1<br />
855.845.46.1<br />
240.284.00.1<br />
217.713.46.1<br />
217.713.11.1<br />
240.027.46.1<br />
152.424.00.1<br />
152.497.00.1<br />
854.487.00.1<br />
895.589.00.1<br />
Rohrschelle mit Bügel für <strong>Geberit</strong> GIS / <strong>Geberit</strong> Duofix 242.012.00.1<br />
Rohrschelle mit Bügel für <strong>Geberit</strong> Kombifix 240.190.00.1<br />
Gummimanschette für Wand-WC-Bogen ø 90 mm<br />
ø 110 mm (bis Baujahr 1995)<br />
ø 110 mm (ab Baujahr 1996)<br />
Anschlussbogen für Urinal, ø 50 mm<br />
Dichtung<br />
387.282.00.1<br />
367.789.00.1<br />
240.813.00.1<br />
152.231.11.1<br />
894.319.00.1<br />
PE Ablaufmanschette für Urinal, Ø 50 mm 152.608.46.1<br />
PE Einlaufgarnitur für Urinal ø 32 mm inkl. Spülrohrinnenverbinder 152.489.16.1<br />
Rosette, einteilig, ø 854.188.11.1<br />
Gummidichtung passend zu Urinal Abläufen<br />
● für Stutzen, ø 50 mm<br />
358.826.00.1<br />
(Tabelle Teil 1 von 2)<br />
35
Ersatzteilschnellübersicht<br />
Apparateanschlüsse<br />
Bezeichnung<br />
Art.- Nr.<br />
Dichtungskitt 990.937.00.1<br />
Spülrohraußenverbinder, ø 44 mm 119.644.11.1<br />
Spülrohrinnenverbinder, ø 44 mm 119.668.00.1<br />
1.8.2 Anschluss-Zubehör für Geruchsverschlüsse<br />
(Tabelle Teil 2 von 2)<br />
Bezeichnung<br />
Art.-Nr.<br />
Doppelkammersiphon 40 mm, weiß<br />
Geruchsverschluss<br />
252.053.11.1<br />
252.241.11.1<br />
Trichter oval<br />
Tauchrohr mit Waschmaschinen-Anschluss, G 1 1/2, 1-teilig<br />
Einlaufstutzen, G 1 1/2, 2-teilig<br />
Waschmaschinen-Bausatz, 40 mm<br />
Tauchrohr mit Anschlussmuffe<br />
Dichtung zu Tauchrohr mit Anschlussmuffe<br />
152.378.11.1<br />
152.242.11.1<br />
242.105.11.1<br />
152.274.11.1<br />
152.737.11.1<br />
894.319.00.1<br />
Anschlussbogen, G 1 1/2 x 40 mm (H = 4,5 cm)<br />
Anschlussbogen, G 1 1/2 x 40 mm (H = 2,5 cm)<br />
Anschlussbogen, G 1 1/4 x 40 mm<br />
Anschlusswinkel zu Ablauf für Krankenhaus-Waschtisch<br />
242.094.11.1<br />
252.235.11.1<br />
242.021.11.1<br />
854.301.11.1<br />
Abgangsbogen zu Spültisch-Ablauf, ø 40 mm<br />
Abgangsbogen zu Spültisch-Ablauf, ø 50 mm<br />
298.729.00.1<br />
252.240.11.1<br />
Anschlussbogen mit O-Ring für Spültisch-Ablauf, 40 mm<br />
152.292.11.1<br />
Anschlussbogen mit O-Ring für Spültisch-Ablauf, 50 mm<br />
152.290.11.1<br />
Ablaufanschlussbogen, d 40 mm, m. Verschraubung f. Spültisch-Ablauf 152.223.11.1<br />
Ablaufanschlussbogen, d 50 mm, m. Verschraubung f. Spültisch-Ablauf 152.226.11.1<br />
Anschlussbogen mit WM / GS Anschluss, 40 mm<br />
242.101.11.1<br />
Ablaufanschlussverlängerung mit Verschraubung, 40 mm<br />
Ablaufanschlussverlängerung mit Verschraubung, 50 mm<br />
152.165.11.1<br />
152.161.11.1<br />
Doppelschlauchtülle mit Rückstauklappe, weiß<br />
Rückstauklappe zu Fertigablauf<br />
Winkelschlauchtülle, einzeln, weiß<br />
Gewindenippel G1", zu 152.702 und 152.704<br />
Überwurfmutter, G 1, mit Rondelle und IT-Dichtung<br />
Überwurfmutter, d 40, mit Dichtungssatz<br />
152.767.11.1<br />
252.666.11.1<br />
242.691.11.1<br />
895.188.11.1<br />
252.888.11.2<br />
252.277.11.1<br />
(Tabelle Teil 1 von 2)<br />
36
Ersatzteilschnellübersicht<br />
Apparateanschlüsse<br />
Bezeichnung<br />
Reduzierring, G 1 1/2 x G 1 1/4<br />
Reduzierring, G 1 1/4 x G 1<br />
Reduzierring, G 1 1/2 x G 2<br />
Verlängerung (1,5 cm) G 1 1/2 x G 1 1/2<br />
Rosette, einteilig, weiß D H<br />
32 mm 8,5 3,5<br />
40 mm 8,5 3,5<br />
40 mm, flach 8,5 1,5<br />
50 mm 8,5 3,5<br />
50 mm 9,0 7,0<br />
50 mm, flach 8,5 1,5<br />
Verschlussrosette, ø 32 mm 8,5 4,5<br />
Art.-Nr.<br />
242.692.11.1<br />
213.895.11.1<br />
213.906.11.1<br />
894.100.11.1<br />
241.507.11.1<br />
241.508.11.1<br />
854.187.11.1<br />
854.909.11.1<br />
894.094.11.1<br />
854.188.11.1<br />
242.437.11.1<br />
Exzenterbetätigung mit Kabelzug (für Spültisch Ablauf), ohne Drehknopf<br />
Stopfen mit Kette für Spültischablauf (1 1/2")<br />
886.817.00.1<br />
294.938.00.1<br />
Befestigungsmaterial für Spültischabläufe, d 40 mm 255.200.00.1<br />
Dichtungssatz<br />
● für 1-teilige Spülen<br />
● für 2-teilige Spülen<br />
● zu Direktsiphon<br />
(1 1/2" / d 40 mm)<br />
(1 1/2" / d 40 mm)<br />
(1 1/4" / d 40 mm)<br />
298.672.00.1<br />
298.674.00.1<br />
365.765.00.1<br />
IT-Dichtung, G2<br />
IT-Dichtung, G1 1/2 (Flachdichtung)<br />
IT-Dichtung, G1 1/4<br />
Flachdichtung, G1<br />
365.767.00.1<br />
365.766.00.1<br />
365.765.00.1<br />
854.713.00.1<br />
(Tabelle Teil 2 von 2)<br />
1.8.3 Bade- und Duschwannen-Abläufe<br />
Bezeichnung<br />
Art.- Nr.<br />
Uniflex Fertigmontage-Set D52, für Badewannen mit Ab- und Überlauf<br />
ab 1986<br />
150.221.21.1<br />
150.220.xx.1<br />
Rosettenträger mit Innensechskant, ab 1998<br />
Rosettenträger mit Innenvierkant u. Stellschraube, bis 1998<br />
240.458.00.1<br />
240.457.00.1<br />
(Tabelle Teil 1 von 2)<br />
37
Ersatzteilschnellübersicht<br />
Apparateanschlüsse<br />
Bezeichnung<br />
Befestigungsset für Überlaufkopf, für Ablauf Universal,<br />
ab 1998<br />
Art.- Nr.<br />
240.459.00.1<br />
Dichtung zu Fertigablauf 893.601.00.1<br />
Rosette mit Stopfen und Kette, bis 1986 255.108.00.1<br />
Rosette mit Stopfen und Kette, ab 1987 216.983.00.1<br />
Wings Stopfen mit Rosette und Kette, ab 1998 240.468.21.1<br />
Ventilteller für<br />
● Stopfen- und Duschwannengarnitur, bis 1997<br />
● Exzentergarnituren, bis 1997<br />
Ablaufventil-Set, ab 1997<br />
216.986.00.1<br />
240.465.00.1<br />
240.465.00.1<br />
Verlängerungs-Set D52 für Acrylwannen 150.247.00.1<br />
T-Stück für Boileranschluss, ab 1998<br />
Verlängerung zu Überlaufbogen, ø 32 mm<br />
150.245.06.1<br />
240.464.06.1<br />
Abgangsstutzen mit Verschraubung, zu Wannengarnituren 854.454.00.1<br />
Standrohr, verchromt<br />
Standrohr, Plexiglas<br />
Ablaufventil zu Duschwannen-Ablauf<br />
Linsen-Senkschraube M6 x 50<br />
Linsen-Senkschraube M6 x 70<br />
Ventilabdeckung mit Stopfen, bis 03/2008<br />
Ventilabdeckung ohne Stopfen, ab 04/2008<br />
352.348.21.1<br />
352.348.00.1<br />
858.257.00.1<br />
905.543.22.0<br />
241.504.00.1<br />
240.750.xx.1<br />
241.993.xx.1<br />
(Tabelle Teil 2 von 2)<br />
38
Ersatzteilschnellübersicht<br />
Legende / Hinweise<br />
2 Nummernverzeichnis<br />
2.1 Legende / Hinweise 2.2 Artikelnummernverzeichnis<br />
VE1 Verpackungseinheit Stufe 1<br />
VE2 Verpackungseinheit Stufe 2<br />
VE3 Verpackungseinheit Stufe 3<br />
VE4 Verpackungseinheit Stufe 4<br />
S<br />
PG<br />
Status<br />
P=Passiv, d. h. nicht mehr lieferbar<br />
AL=Auslaufend<br />
Es handelt sich hierbei um Artikel,<br />
die nach wie vor gültig sind und<br />
auch - so lange der Vorrat reicht -<br />
ausgeliefert werden. Es steht bei<br />
diesen Artikeln noch nicht fest, ob<br />
und zu welchem Zeitpunkt diese<br />
durch neue ersetzt oder ganz aus<br />
dem Sortiment genommen werden.<br />
Preisgruppe für Ersatzteile<br />
Artikel-Nr. Seite VE3 VE2 VE1 S PG<br />
10.600/620 8<br />
110.855/857 10<br />
110.857/900 10<br />
110.962/963 10<br />
110.970/975 10<br />
115.100.xx.1 13<br />
115.101.00.1 13<br />
115.15x.xx.1 16<br />
115.222.xx.1 9<br />
115.222.xx.1 11<br />
115.222.xx.1 16<br />
115.228.xx.1 13<br />
115.228.xx.1 15<br />
115.260.xx.1 13<br />
115.260.xx.1 15<br />
115.333.xx.1 11<br />
115.333.xx.1 15<br />
115.392.xx.1 15<br />
115.394.xx.1 15<br />
115.565.00.1 29<br />
115.666.xx.1 13<br />
115.666.xx.1 15<br />
115.750.xx.1 13<br />
115.750.xx.1 14<br />
115.751.00.1 13<br />
115.751.00.1 14<br />
115.758.xx.1 13<br />
115.758.xx.1 14<br />
115.760.xx.1 13<br />
115.760.xx.1 14<br />
115.770.xx.1 14<br />
115.770.xx.5 13<br />
115.770.xx.x 14<br />
115.777.xx.1 13<br />
115.777.xx.1 14<br />
115.778.xx.1 13<br />
115.778.xx.1 14<br />
115.780.xx.1 14<br />
115.788.xx.1 13<br />
115.788.xx.1 14<br />
115.888.xx.1 11<br />
119.644.11.1 36<br />
119.668.00.1 36<br />
125.920/923 18<br />
125.920/923 20<br />
147.200.xx.1 34<br />
147.210.xx.1 34<br />
39
Ersatzteilschnellübersicht<br />
Artikelnummernverzeichnis<br />
Artikel-Nr. Seite VE3 VE2 VE1 S PG<br />
147.234.00.1 34 1 12<br />
150.220.xx.1 37<br />
150.221.21.1 37 80 10 1<br />
150.245.06.1 38 1<br />
150.247.00.1 38 1<br />
152.161.11.1 36 1<br />
152.165.11.1 36 10 1<br />
152.223.11.1 36 100 10 1<br />
152.226.11.1 36 10 1<br />
152.231.11.1 35 240 20 1<br />
152.242.11.1 36 1<br />
152.274.11.1 36 10 1 11<br />
152.290.11.1 36 1 7<br />
152.292.11.1 36 1 8<br />
152.378.11.1 36 240 20 1<br />
152.424.00.1 35 50 10 1 7<br />
152.434.06.1 35 50 5 1<br />
152.497.00.1 35 10 1 7<br />
152.608.46.1 35 5 1<br />
152.737.11.1 36 1<br />
152.767.11.1 36 100 10 1 15<br />
213.895.11.1 37 1 4<br />
213.906.11.1 37 10 4<br />
215.026.11.1 21 10 1 16<br />
215.085.21.1 21 1 18<br />
215.362.00.1 20 1 10<br />
215.420.00.1 8 5 1 31<br />
215.421.00.1 8 5 1 31<br />
215.422.00.1 8 5 1 31<br />
215.423.00.1 8 5 1 31<br />
215.430.11.1 20 1 23<br />
216.024.00.1 9 1 12<br />
216.024.00.1 11 1 12<br />
216.024.00.1 16 1 12<br />
216.599.00.1 5 20 5 1 14<br />
216.599.00.1 9 20 5 1 14<br />
216.599.00.1 11 20 5 1 14<br />
216.732.00.1 21 1 24<br />
216.983.00.1 38 10 1 18<br />
216.986.00.1 38 1 10<br />
217.713.11.1 35 50 10 1 8<br />
217.713.46.1 35 50 10 1 6<br />
217.807.00.1 11 100 10 1 7<br />
217.807.00.1 21 100 10 1 7<br />
240.026.00.1 8 10 1 16<br />
240.026.00.1 9 10 1 16<br />
240.026.00.1 11 10 1 16<br />
240.026.00.1 16 10 1 16<br />
240.027.46.1 35 1 8<br />
240.031.00.1 8 10 2<br />
240.035.00.1 27 1 28<br />
240.035.00.1 31 1 28<br />
240.043.11.1 28 1 35<br />
240.043.00.1 28 1 32<br />
240.043.xx.1 28<br />
240.047.00.1 8 1 20<br />
Artikel-Nr. Seite VE3 VE2 VE1 S PG<br />
240.048.11.1 30 1 28<br />
240.048.00.1 30 1 28<br />
240.048.xx.1 30<br />
240.058.00.1 11 100 10 1 14<br />
240.058.00.1 15 100 10 1 14<br />
240.058.00.1 16 100 10 1 14<br />
240.063.10.1 34 1 36<br />
240.063.11.1 34 1 33<br />
240.063.CG.1 34 1 36<br />
240.063.EP.1 34 1 36<br />
240.063.xx.1 34<br />
240.066.00.1 5 10 1 7<br />
240.066.00.1 16 10 1 7<br />
240.067.00.1 5 10 3<br />
240.067.00.1 11 10 3<br />
240.067.00.1 16 10 3<br />
240.068.00.1 16 1 12<br />
240.069.00.1 5 50 10 1 14<br />
240.069.00.1 7 50 10 1 14<br />
240.069.00.1 10 50 10 1 14<br />
240.072.00.1 11 1 15<br />
240.073.00.1 11 5 1 11<br />
240.073.00.1 16 5 1 11<br />
240.074.00.1 5 5 3<br />
240.074.00.1 11 5 3<br />
240.074.00.1 16 5 3<br />
240.079.00.1 13 1 14<br />
240.083.10.1 34 1 33<br />
240.083.11.1 34 1 30<br />
240.083.CG.1 34 1 33<br />
240.083.EP.1 34 1 33<br />
240.083.xx.1 34<br />
240.087.00.1 11 1 13<br />
240.087.00.1 15 1 13<br />
240.099.11.1 20 1 25<br />
240.113.00.1 10 10 1 20<br />
240.113.00.1 20 10 1 20<br />
240.114.00.1 8 10 1 20<br />
240.114.00.1 10 10 1 20<br />
240.121.00.1 30 1 33<br />
240.121.11.1 30 1 37<br />
240.121.xx.1 30<br />
240.638.00.1 12 1 25<br />
240.138.00.1 21 1 15<br />
240.139.00.1 21 20 5 5<br />
240.142.00.1 28 1 41<br />
240.143.00.1 29 1 40<br />
240.150.00.1 28 1 33<br />
240.150.00.1 30 1 33<br />
240.151.11.1 20 1 22<br />
240.172.00.1 13 1 17<br />
240.173.00.1 5 5 1 6<br />
240.173.00.1 15 5 1 6<br />
240.173.00.1 16 5 1 6<br />
240.175.00.1 11 1 13<br />
240.175.00.1 15 1 13<br />
40
Ersatzteilschnellübersicht<br />
Artikelnummernverzeichnis<br />
Artikel-Nr. Seite VE3 VE2 VE1 S PG<br />
240.178.00.1 11 1 22<br />
240.178.00.1 15 1 22<br />
240.180.00.1 11 10 1 16<br />
240.180.00.1 15 10 1 16<br />
240.182.00.1 5 20 5 10<br />
240.187.00.1 9 10 1 13<br />
240.190.00.1 35 10 1 10<br />
240.195.00.1 11 50 10 1 11<br />
240.206.00.1 13 1 10<br />
240.206.00.1 15 1 10<br />
240.226.10.1 32 1 22<br />
240.226.11.1 32 1 19<br />
240.226.CG.1 32 1 22<br />
240.226.EP.1 32 1 22<br />
240.226.xx.1 32<br />
240.226.xx.1 34<br />
240.233.00.1 11 1 16<br />
240.269.00.1 5 5 1 21<br />
240.269.00.1 13 5 1 21<br />
240.282.00.1 5 5 2<br />
240.282.00.1 7 5 2<br />
240.282.00.1 11 5 2<br />
240.282.00.1 12 5 2<br />
240.284.00.1 35 1 26<br />
240.298.00.1 13 1 15<br />
240.321.00.1 5 1 18<br />
240.321.00.1 7 1 18<br />
240.321.00.1 10 1 18<br />
240.322.00.1 15 1 17<br />
240.323.00.1 11 1 11<br />
240.323.00.1 15 1 11<br />
240.329.00.1 5 1 14<br />
240.329.00.1 7 1 14<br />
240.329.00.1 13 1 14<br />
240.343.00.1 28 1 41<br />
240.344.00.1 21 5 1 7<br />
240.426.00.1 20 1 13<br />
240.428.00.1 20 100 10 1 16<br />
240.429.00.1 21 1 13<br />
240.430.00.1 21 1 7<br />
240.431.11.1 21 1 8<br />
240.457.00.1 37 5 1 14<br />
240.458.00.1 37 10 1 3<br />
240.459.00.1 38 1 6<br />
240.464.06.1 38 1 16<br />
240.465.00.1 38 1 10<br />
240.468.21.1 38 1 19<br />
240.476.00.1 5 1 8<br />
240.476.00.1 11 1 8<br />
240.476.00.1 12 1 8<br />
240.479.10.1 34 1 33<br />
240.479.11.1 34 1 30<br />
240.479.81.1 34 1 37<br />
240.479.BY.1 34 1 37<br />
240.479.CG.1 34 1 33<br />
240.479.DK.1 34 1 40<br />
Artikel-Nr. Seite VE3 VE2 VE1 S PG<br />
240.479.EP.1 34 1 37<br />
240.479.xx.1 34<br />
240.480.10.1 34 1 33<br />
240.480.11.1 34 1 33<br />
240.480.81.1 34 1 38<br />
240.480.BY.1 34 1 37<br />
240.480.CG.1 34 1 34<br />
240.480.DK.1 34 1 40<br />
240.480.EP.1 34 1 37<br />
240.480.xx.1 34<br />
240.500.00.1 11 20 5 1 11<br />
240.501.00.1 10 1 26<br />
240.506.00.1 11 5 1 10<br />
240.510.00.1 11 20 5 1 13<br />
240.512.00.1 16 5 1 11<br />
240.513.00.1 16 1 13<br />
240.514.00.1 16 10 1 6<br />
240.515.00.2 10 80 10 1 31<br />
240.517.00.1 27 1 28<br />
240.517.00.1 31 1 28<br />
240.519.00.1 30 1 34<br />
240.520.00.1 27 10 1 9<br />
240.520.00.1 31 10 1 9<br />
240.521.00.1 26 1 24<br />
240.521.00.1 30 1 24<br />
240.522.00.1 26 1 12<br />
240.522.00.1 31 1 12<br />
240.523.00.1 26 10 1 33<br />
240.524.00.1 26 1 41<br />
240.525.00.1 26 1 12<br />
240.531.00.1 26 1 34<br />
240.533.00.1 13 1 13<br />
240.535.00.1 26 10 1 23<br />
240.560.11.1 26 1 33<br />
240.560.21.1 26 1 32<br />
240.560.46.1 26 1 31<br />
240.560.CG.1 26 1 AL 35<br />
240.560.EP.1 26 1 AL 35<br />
240.560.HC.1 26 1 40<br />
240.560.xx.1 26<br />
240.561.11.1 30 1 34<br />
240.561.46.1 30 1 31<br />
240.561.xx.1 30<br />
240.562.11.1 30 1 30<br />
240.562.21.1 30 1 32<br />
240.562.46.1 30 1 32<br />
240.562.CG.1 30 1 30<br />
240.562.EP.1 30 1 30<br />
240.562.xx.1 30<br />
240.565.00.1 26 10 1 8<br />
240.565.00.1 30 10 1 8<br />
240.622.00.1 12 1 24<br />
240.625.00.1 32 12 1<br />
240.626.00.1 32 12 1<br />
240.629.00.1 13 1 19<br />
240.639.00.1 5 1 9<br />
41
Ersatzteilschnellübersicht<br />
Artikelnummernverzeichnis<br />
Artikel-Nr. Seite VE3 VE2 VE1 S PG<br />
240.639.00.1 15 1 9<br />
240.646.00.1 15 1 17<br />
240.700.00.1 20 200 10 1<br />
240.705.00.1 8 200 10 1<br />
240.705.00.1 10 200 10 1<br />
240.705.00.1 12 200 10 1<br />
240.711.00.1 20 10 1 10<br />
240.712.00.1 8 1 14<br />
240.750.21.1 38 160 20 1 AL<br />
240.750.46.1 38 1 AL<br />
240.750.DT.1 38 1 AL<br />
240.750.xx.1 38<br />
240.771.00.1 5 20 5 1 9<br />
240.771.00.1 7 20 5 1 9<br />
240.771.00.1 9 20 5 1 9<br />
240.771.00.1 10 20 5 1 9<br />
240.771.00.1 13 20 5 1 9<br />
240.771.00.1 20 20 5 1 9<br />
240.803.00.1 28 5 1 31<br />
240.813.00.1 35 1 7<br />
240.835.00.1 10 60 5 1 31<br />
240.840.00.1 28 1 45<br />
240.841.00.1 28 1 46<br />
240.841.00.1 29 1 46<br />
240.850.00.1 28 1 47<br />
240.870.00.1 30 1 35<br />
240.871.00.1 27 10 1 5<br />
240.871.00.1 28 10 1 5<br />
240.871.00.1 31 10 1 5<br />
240.872.00.1 30 1 34<br />
240.874.00.1 29 1 AL 47<br />
240.885.00.1 27 1 27<br />
240.889.00.1 27 1 10<br />
240.890.00.1 27 1 17<br />
240.891.46.1 26 1 27<br />
240.892.00.1 26 1 16<br />
240.893.00.1 27 1 18<br />
240.894.00.1 27 1 11<br />
240.895.46.1 27 1 16<br />
240.921.00.1 5 20 5 1 15<br />
240.921.00.1 7 20 5 1 15<br />
240.921.00.1 13 20 5 1 15<br />
240.922.00.1 5 5 6<br />
240.922.00.1 10 5 6<br />
240.922.00.1 13 5 6<br />
240.925.00.1 13 1 11<br />
240.935.00.1 14 1 19<br />
240.938.00.1 5 60 10 1 16<br />
240.938.00.1 14 60 10 1 16<br />
240.938.00.1 15 60 10 1 16<br />
240.948.00.1 20 1 13<br />
240.950.00.1 20 1 15<br />
240.973.00.1 26 1 37<br />
241.060.00.1 27 1 16<br />
241.060.00.1 31 1 16<br />
241.061.00.1 29 5 1 15<br />
Artikel-Nr. Seite VE3 VE2 VE1 S PG<br />
241.061.00.1 31 5 1 15<br />
241.162.00.1 26 1 33<br />
241.164.00.1 30 1 38<br />
241.167.00.1 5 5 1 12<br />
241.167.00.1 8 5 1 12<br />
241.167.00.1 10 5 1 12<br />
241.167.00.1 12 5 1 12<br />
241.167.00.1 20 5 1 12<br />
241.170.00.1 9 1 8<br />
241.170.00.1 11 1 8<br />
241.295.00.1 15 1 12<br />
241.319.11.1 30 1 30<br />
241.319.21.1 30 1 32<br />
241.319.46.1 30 1 32<br />
241.319.EP.1 30 1 30<br />
241.319.xx.1 30<br />
241.323.00.1 26 1 21<br />
241.343.00.1 16 1 15<br />
241.349.00.1 13 1 15<br />
241.463.00.1 13 1<br />
241.507.11.1 37 1 13<br />
241.567.10.1 34 1 28<br />
241.567.11.1 34 1 22<br />
241.567.CG.1 34 1 28<br />
241.567.EP.1 34 1 28<br />
241.567.xx.1 34<br />
241.824.00.1 13 1 10<br />
241.824.00.1 14 1 10<br />
241.826.00.1 13 20 1 14<br />
241.829.00.1 13 1 13<br />
241.857.00.1 5 1 5<br />
241.857.00.1 13 1 5<br />
241.868.00.1 5 5 2<br />
241.868.00.1 7 5 2<br />
241.868.00.1 12 5 2<br />
241.873.00.1 14 1 21<br />
241.874.00.1 5 5 1 9<br />
241.874.00.1 14 5 1 9<br />
241.875.00.1 5 5 1 9<br />
241.875.00.1 14 5 1 9<br />
241.878.00.1 14 1 8<br />
241.901.00.1 23 1 14<br />
241.902.00.1 23 1 16<br />
241.903.00.1 23 1 16<br />
241.904.00.1 23 1 14<br />
241.905.00.1 23 1 14<br />
241.906.00.1 23 1 14<br />
241.911.11.1 24 1 28<br />
241.911.21.1 24 1 28<br />
241.911.46.1 24 1 28<br />
241.911.xx.1 24<br />
241.912.11.1 24 1 29<br />
241.912.21.1 24 1 29<br />
241.912.46.1 24 1 29<br />
241.912.xx.1 24<br />
241.913.FW.1 24 1 36<br />
42
Ersatzteilschnellübersicht<br />
Artikelnummernverzeichnis<br />
Artikel-Nr. Seite VE3 VE2 VE1 S PG<br />
241.921.11.1 23 1 36<br />
241.921.21.1 23 1 36<br />
241.921.46.1 23 1 36<br />
241.921.xx.1 23<br />
241.922.11.1 23 1 36<br />
241.922.21.1 23 1 36<br />
241.922.46.1 23 1 36<br />
241.922.xx.1 23<br />
241.923.FW.1 23 1 36<br />
241.924.11.1 23 1 36<br />
241.924.21.1 23 1 36<br />
241.924.46.1 23 1 36<br />
241.924.xx.1 23<br />
241.925.KH.1 23 1 37<br />
241.925.KJ.1 23 1 37<br />
241.925.KK.1 23 1 37<br />
241.925.KL.1 23 1 37<br />
241.925.KM.1 23 1 37<br />
241.925.KN.1 23 1 37<br />
241.925.xx.1 23<br />
241.926.GH.1 23 1 38<br />
241.931.00.1 22 1 17<br />
241.931.00.1 24 1 17<br />
241.932.00.1 23 1 3<br />
241.932.00.1 24 1 3<br />
241.933.00.1 22 1 17<br />
241.933.00.1 24 1 17<br />
241.934.00.1 22 1 32<br />
241.934.00.1 24 1 32<br />
241.934.00.1 24 1 32<br />
241.935.00.1 24 1 33<br />
241.936.00.1 24 1 14<br />
241.937.00.1 24 1 26<br />
241.941.00.1 22 1 41<br />
241.942.00.1 23 1 16<br />
241.943.00.1 23 1 14<br />
241.944.00.1 22 1 33<br />
241.945.00.1 22 1 24<br />
241.946.00.1 23 1 33<br />
241.947.00.1 23 1 8<br />
241.993.11.1 38 160 20 1<br />
241.993.21.1 38 160 20 1<br />
241.993.46.1 38 160 20 1<br />
241.993.xx.1 38<br />
242.021.11.1 36 1 13<br />
242.094.11.1 36 1 9<br />
242.105.11.1 36 1 13<br />
242.150.00.1 23 1 36<br />
242.152.00.1 23 1 34<br />
242.153.00.1 23 1 12<br />
242.154.00.1 23 1 45<br />
242.155.00.1 23 1 15<br />
242.156.00.1 23 1 4<br />
242.156.00.1 25 1 4<br />
242.170.11.1 32 1 29<br />
242.172.11.1 32 1 33<br />
Artikel-Nr. Seite VE3 VE2 VE1 S PG<br />
242.175.00.1 32 1 3<br />
242.179.10.1 32 1 37<br />
242.179.11.1 32 1 33<br />
242.179.CG.1 32 1 37<br />
242.179.EP.1 32 1 37<br />
242.179.xx.1 32<br />
242.181.10.1 32 1 34<br />
242.181.11.1 32 1 33<br />
242.181.CG.1 32 1 34<br />
242.181.EP.1 32 1 34<br />
242.181.xx.1 32<br />
242.186.10.1 32 1 28<br />
242.186.11.1 32 1 23<br />
242.186.CG.1 32 1 28<br />
242.186.EP.1 32 1 28<br />
242.186.xx.1 32<br />
242.376.00.1 32 1 12<br />
242.394.00.1 32 1<br />
242.437.11.1 37 10 1 8<br />
242.545.00.1 32 12 1<br />
242.676.00.1 33 1<br />
242.676.00.1 34 1<br />
242.691.11.1 36 20 5 2<br />
242.692.11.1 37 100 10 4<br />
242.805.00.1 5 1<br />
242.806.00.1 7 1<br />
242.810.11.1 32<br />
242.811.xx.1 24<br />
242.821.xx.1 23<br />
242.874.11.1 32<br />
242.875.11.1 32<br />
242.876.11.1 32<br />
242.877.11.1 32<br />
242.894.11.1 32<br />
243.005.00.1 28 1 33<br />
243.005.00.1 31 1 33<br />
243.007.00.1 28 1 12<br />
243.007.00.1 31 1 12<br />
243.008.00.1 27 10 1 10<br />
243.008.00.1 29 10 1 10<br />
243.008.00.1 31 10 1 10<br />
243.009.00.1 29 1 34<br />
243.012.00.1 28 1 12<br />
243.012.00.1 31 1 12<br />
243.013.00.1 28 1 14<br />
243.013.00.1 31 1 14<br />
243.047.00.1 28 1 27<br />
243.047.00.1 30 1 27<br />
243.048.00.1 28 10 AL 11<br />
243.500.00.1 28 1 25<br />
249.000.00.1 34 10 1 21<br />
249.013.00.1 34 1 33<br />
250.022.00.1 32 10 1<br />
250.034.10.1 32 1 39<br />
250.034.11.1 32 1 38<br />
250.034.11.1 32 1 38<br />
43
Ersatzteilschnellübersicht<br />
Artikelnummernverzeichnis<br />
Artikel-Nr. Seite VE3 VE2 VE1 S PG<br />
250.034.CG.1 32 1 39<br />
250.034.EP.1 32 1 39<br />
250.034.xx.1 32<br />
250.066.11.1 32 1 37<br />
250.066.11.1 32 1 37<br />
250.066.xx.1 32<br />
250.067.11.1 32 1 37<br />
250.067.11.1 32 1 37<br />
250.067.xx.1 32<br />
250.068.00.1 32 1 33<br />
250.069.00.1 32 1 33<br />
250.071.00.1 32 1 13<br />
252.053.11.1 36 60 10 1 13<br />
252.235.11.1 36 1 9<br />
252.240.11.1 36 1 7<br />
252.241.11.1 36 1 7<br />
252.277.11.1 36 1 5<br />
252.666.11.1 36 1 7<br />
252.888.11.2 36 50 10 1 3<br />
255.108.00.1 38 1 22<br />
255.200.00.1 37 100 10 1 3<br />
256.000.00.1 30 10 1 11<br />
258.236.00.1 5 1 3<br />
258.236.00.1 7 1 3<br />
258.236.00.1 21 1 3<br />
288.585.21.1 21 1 24<br />
294.825.00.1 21 1 11<br />
294.938.00.1 37 1 13<br />
298.672.00.1 37 20 5 2<br />
298.674.00.1 37 1 3<br />
298.729.00.1 36 60 10 1 6<br />
352.348.00.1 38 10 1<br />
352.348.21.1 38 1<br />
358.826.00.1 35 25 5 1 6<br />
361.887.16.1 35 5 1<br />
362.771.00.1 5 50 10 3<br />
362.771.00.1 7 50 10 3<br />
362.771.00.1 9 50 10 3<br />
362.771.00.1 11 50 10 3<br />
362.771.00.1 13 50 10 3<br />
365.765.00.1 37 5 2<br />
365.766.00.1 37 1 3<br />
365.767.00.1 37 1 3<br />
367.789.00.1 35 10 1 4<br />
387.282.00.1 35 50 10 1 6<br />
405.012.00.1 35 80 10 1<br />
405.116.00.1 35 80 10 1<br />
813.514.00.1 5 50 10 2<br />
813.514.00.1 7 50 10 2<br />
813.514.00.1 9 50 10 2<br />
813.514.00.1 14 50 10 2<br />
813.514.00.1 15 50 10 2<br />
813.514.00.1 16 50 10 2<br />
813.514.00.1 20 50 10 2<br />
816.179.00.1 20 100 10 2<br />
816.418.00.1 5 100 10 2<br />
Artikel-Nr. Seite VE3 VE2 VE1 S PG<br />
816.418.00.1 7 100 10 2<br />
816.418.00.1 8 100 10 2<br />
816.418.00.1 10 100 10 2<br />
816.418.00.1 12 100 10 2<br />
816.418.00.1 20 100 10 2<br />
819.298.21.1 27 1 12<br />
854.187.11.1 37 5 1 4<br />
854.188.11.1 37 5 1 4<br />
854.301.11.1 36 1 18<br />
854.454.00.1 38 1 7<br />
854.467.00.0 29 1 11<br />
854.467.00.0 31 1 11<br />
854.713.00.1 37 10 2<br />
241.508.11.1 37 1 11<br />
854.909.11.1 37 1 6<br />
855.845.46.1 35 1<br />
855.846.46.1 35 1<br />
858.257.00.1 38 1 4<br />
886.241.00.1 30 1 20<br />
886.817.00.1 37 1 21<br />
889.110.11.1 15 1 8<br />
889.853.00.1 20 1 AL 21<br />
890.095.00.1 20 10 1 15<br />
891.015.00.1 5 100 10 2<br />
891.015.00.1 7 100 10 2<br />
891.015.00.1 8 100 10 2<br />
891.015.00.1 20 100 10 2<br />
891.018.00.1 21 5 3<br />
891.289.11.1 21 10 1 6<br />
893.601.00.1 38 1 3<br />
894.082.00.1 5 5 3<br />
894.082.00.1 7 5 3<br />
894.082.00.1 9 5 3<br />
894.094.11.1 37 1 5<br />
894.100.11.1 37 1 2<br />
894.319.00.1 35 5 1 5<br />
894.319.00.1 36 5 1 5<br />
895.188.11.1 36 5 1 4<br />
905.543.22.0 38 1 1<br />
990.937.00.1 36 50 10 1 5<br />
44
Notizen<br />
Artikelnummernverzeichnis<br />
45
Notizen<br />
Artikelnummernverzeichnis<br />
46
