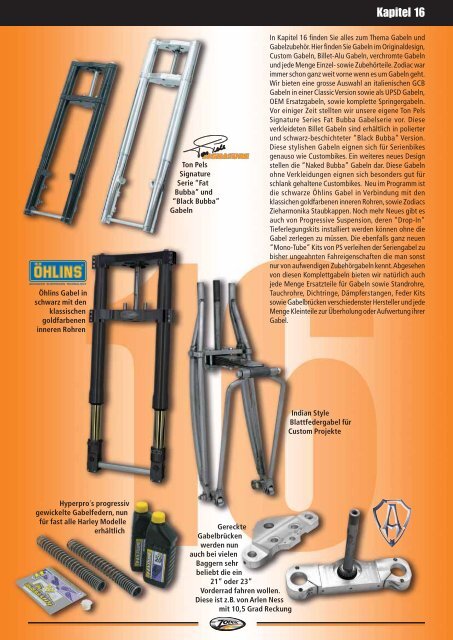

Kapitel 18 Kapitel 16 - Zodiac

Kapitel 18 16

Öhlins Gabel in

schwarz mit den

klassischen

goldfarbenen

inneren Rohren

Ton Pels

Signature

Serie “Fat

Bubba” und

“Black Bubba”

Gabeln

In Kapitel 16 finden Sie alles zum Thema Gabeln und

Gabelzubehör.Hier finden Sie Gabeln im Originaldesign,

Custom Gabeln, Billet-Alu Gabeln, verchromte Gabeln

und jede Menge Einzel- sowie Zubehörteile.Zodiac war

immer schon ganz weit vorne wenn es um Gabeln geht.

Wir bieten eine grosse Auswahl an italienischen GCB

Gabeln in einer ClassicVersion sowie als UPSD Gabeln,

OEM Ersatzgabeln, sowie komplette Springergabeln.

Vor einiger Zeit stellten wir unsere eigene Ton Pels

Signature Series Fat Bubba Gabelserie vor. Diese

verkleideten Billet Gabeln sind erhältlich in polierter

und schwarz-beschichteter “Black Bubba” Version.

Diese stylishen Gabeln eignen sich für Serienbikes

genauso wie Custombikes. Ein weiteres neues Design

stellen die “Naked Bubba” Gabeln dar. Diese Gabeln

ohne Verkleidungen eignen sich besonders gut für

schlank gehaltene Custombikes. Neu im Programm ist

die schwarze Öhlins Gabel in Verbindung mit den

klassichen goldfarbenen inneren Rohren,sowie Zodiacs

Zieharmonika Staubkappen. Noch mehr Neues gibt es

auch von Progressive Suspension, deren “Drop-In”

Tieferlegungskits installiert werden können ohne die

Gabel zerlegen zu müssen. Die ebenfalls ganz neuen

“Mono-Tube” Kits von PS verleihen der Seriengabel zu

bisher ungeahnten Fahreigenschaften die man sonst

nur von aufwendigen Zubehörgabeln kennt.Abgesehen

von diesen Komplettgabeln bieten wir natürlich auch

jede Menge Ersatzteile für Gabeln sowie Standrohre,

Tauchrohre, Dichtringe, Dämpferstangen, Feder Kits

sowie Gabelbrücken verschiedenster Hersteller und jede

Menge Kleinteile zur Überholung oderAufwertung ihrer

Gabel.

Indian Style

Blattfedergabel für

Custom Projekte

Hyperpro´s progressiv

gewickelte Gabelfedern, nun

für fast alle Harley Modelle

erhältlich

Gereckte

Gabelbrücken

werden nun

auch bei vielen

Baggern sehr

beliebt die ein

21” oder 23”

Vorderrad fahren wollen.

Diese ist z.B. von Arlen Ness

mit 10,5 Grad Reckung

Vorderradgabeln

Gabeln, Gabelbrücken, Wide Glide Sätze

16

ÖHLINS GABELN

Öhlins ist warscheinlich der renommierteste Hersteller wenn es um

High-Tech Gabeln geht, insbesondere in den letzten Jahren. Öhlins

Gabeln findet man nicht nur in sehr exklusiven High-End Sportbikes,

Moto GP Rennmaschinen und Langstrecken Rennern, sie erfreuen sich

auch immer grösser werdender Beliebtheit bei schweren Tourenbikes.

Daher haben wir in Zusammenarbeit mit Öhlins eine Komplettgabel

für die Softail und Dyna Modelle entwickelt. Öhlins Gabeln sind

weltberühmt für ihre enormen Fahreigenschaften und extrem hohen

Qualitätsstandards. Zodiac kombiniert diese hochwertigen Gabelrohre

mit den Fat & Beefy Wide Glide (252 mm Stichmass) Gabelbrücken aus

Billet-Alu. Die Aussenrohre besitzen zur grösseren Stabilität einen

Durchmesser der sich von massiven 54mm auf 50 mm verjüngt. Die

Standrohre besitzen einen Durchmesser von 43 mm. Die obere

Gabelbrücke besitz eine imposante Stärke von 30 mm und die untere

Gabelbrücke ist mit einer Stärke von 35mm sogar noch massiver

ausgelegt. Beide Brücken besitzen 48 mm Klemmbreiche für die

Gabelrohre. Die untere Gabelbrücke besitzt Lenkanschläge die leicht

für Custombikes adaptiert werden können. Die Gabellänge beträgt

775 mm (gemessen von der Unterseite der oberen Gabelbrücke bis zur

Radachse) also die gleiche Länge wie bei den meisten Softail

Seriengabeln. Um eine perfekte Fahrwerksabstimmung zu ermöglichen

bieten diese Gabeln eine verstellbare Zug- und Druckstufe sowie

einstellbare Federvorspannung.Aufgrund der grossen Auswahl müssen

Bremszangenhalter und Radachsen separat bestellt werden.

744615 Gabel in Öhlins Goldfarbe mit polierte Zodiac

Gabelbrücken

744616 Öhlins Gabel in Schwarz mit Schwarzen Zodiac

Gabelbrücken

Halter für Bremszangen ab 2000

Klar eloxiert Schwartz eloxiert

744608 744628 Rechts

744609 744629 Links

Halter für Brembo Bremszangen

Klar eloxiert Schwartz eloxiert

744603 744623 Rechts

744604 744624 Links

Optionale & Ersatzteile

744602 Gabelrohrsatz, Öhlins gold

744610 Öhlins Gabelrohrsatz, Schwartz

744605 Polierte Gabelbrückensatz

744625 Schwartze Gabelbrückensatz

600126 Lenkjoch für Dyna Modelle ab 2006

744606 Vorderradachse 3/4" (19.05 mm)

744607 Vorderradachse 25 mm

DYNA-LENKJOCH FÜR NAKED BUBBA UND ÖHLINS

GABELN IN MODELLEN AB 2006

Für alle die unsere Zodiac Öhlins Gabel in Dyna Modellen ab 2006

installieren möchten,bieten wir dieses längere Lenkjoch für die längeren

Lenkköpfe der Dyna Modelle an.


16-002


SMOOTHGLIDE UPSIDE-DOWN VORDERRADGABEL

VON GCB CERIANI

Enrico Ceriani, hat die ultimative Vorderradgabelverbesserung für

Motorräder entwickelt. Hervorragende Dämpfungs- und

Fahreigenschaften sind die Vorzüge dieser Präzisionsgabeln mit ihren

Chrom-Moly Standrohren und den aus Aluminiumlegierung maschinell

gefrästen Tauchrohren. Schnell austauschbare Simmeringe und

harteloxierte Dämpferstangen gehören zum Standard von G.C.B. Srl.

Italy. Diese Gabelrücken sind aus einem Stück Aluminium gefräst und

hochglanzpoliert, erhältlich mit 0°, 3° oder 6° Reckung.

Bremszangenhalter für Bremsen der Modelle ab 2000 werden

paarweise angeboten, müssen aber separat bestellt werden. Adapter

für andere Bremszangen müssen selbst angefertigt werden. Diese

besonders hochwertigen Gabeln sind für alle Harley-Davidson Modelle

ab 1999 geeignet und werden exclusiv über Zodiac vertrieben.

Eine komplett neu gestaltete Version unserer klassischen TÜVgeprüften

Ceriani Upside Down Gabel. Eigenschaften:

• Geglättete 54 mm Aluminium Tauchrohre

• 43 mm Chromoly Standrohre,komplett neuentwickelte Dämpfereinheiten

• Individuell einstellbare Federvorspannung

• Zylindrisch geformte Achsklemmfäuste aus Billet-Alu

• Unsichtbare Radachsaufnahme

• Aufnahmen für eine oder zwei Bremszangen deren Adapter separat

bestellt oder angefertigt werden müssen

• Billet-Alu Wide Glide 9.85" (250 mm) Gabelbrücken mit 0°, 3° oder

6° Reckung

• Erhältlich in den Längen 31 1/2" (800 mm) oder 33 3/4" (857 mm)

• Federweg 5 1/2" (140 mm)

Komplette Smoothglide UPSD Gabeln, klar-eloxiert

722052 Standardlänge 31 1/2" mit 0° Gabelbrücke

722184 Standardlänge 31 1/2" mit 3° Gabelbrücke


722053 Überlänge 33 3/4" mit 0° Gabelbrücke

722185 Überlänge 33 3/4" mit 3° Gabelbrücke


Komplette Smoothglide UPSD Gabel, schwarzeloxiert









Gabelölwechsel:

Für normalen Strassengebrauch:

SAE 10 Light o.ä. Für extremen Strassengebrauch oder Rennen: SAE 20

oder 30. Füllmenge trocken: 31 1/2" Gabeln = 350 CC pro Holm, 33

1/2" Gabeln = 450 CC pro Holm.

Hinweis: Falls Vibrationsdämpfer der Lenkerklemmen verwendet

werden sollen, müssen diese gekürzt werden.

TÜV FÜR MODELLE BIS 1999

Ersatz- und Einzelteile für Smoothglide Gabeln

722179 Bremsadapter für Bremszangen der Modelle ab 2000 (Paar)

722178 Schutzblechhalter (einzeln)

722056 Gabelholme komplett 31 1/2" Länge, klar-eloxiert (Paar)

722087 Gabelholme komplett 31 1/2" Länge, schwarz-eloxiert

(Paar)

722057 Gabelholme komplett 33 3/4" Länge, klar-eloxiert (Paar)

722088 Gabelholme komplett 33 3/4" Länge, schwarz-eloxiert

(Paar)

750666 Standrohre 31 1/2" Länge (einzeln)


234059 Gabelbrückensatz mit 0°



721959 Radachse

720328 Simmering-Satz, 2 Stck.




TÜV-GEPRÜFTE UPSIDE-DOWN GABELN VON GCB-

CERIANI

Diese Classic Version der UPSD-Gabeln zeichnen sich durch wuchtige

54 mmTauchrohre mit verbesserten 43 mm Chromoly Standrohren inkl.

einstellbarer Federvorspannung aus. Der Vorteil von Up-Side-Down

Gabeln gegenüber konventionellen Telegabeln besteht hauptsächlich

in der absoluten Verwindungsfestigkeit, welche ins besondere auf

holprigen Strassen und in engen Kurven erheblich zur Fahrwerksstabilität

beiträgt. Die Gabelbrücken sind CNC-gefertigt und

poliert. Die Tauchrohre und Achs-Klemmfäuste sind in klar- eloxierter

Ausführung erhältlich. Die Achs-Klemmfäuste besitzen eine verdeckte

Aufnahme für die Radachse sowie integrierte Aufnahmen auf beiden

Seiten zur direkten Montage von Bremszangen der Baujahre von

1984-1999 oder vergleichebaren Zubehör-Bremszangen. Unter

Verwendung von separat erhältlichen Bremszangen-Adaptern können

aber auch Brems-zangen die für die Baujahre ab 2000 geeignet sind

verwendet werden. In Kapitel 12 finden Sie mehrere geeignete

Bremszangen von GMA,Beringer,Performance Machine oder Harrisson

Billet. Die Gabelbrücken sind CNC-gefertigt und poliert. Sie besitzen

das originale Wide Glide Mass von 9,85" (250 mm) und sind mit 0°,

3° oder 6°erhältlich. Die Originallänge beträgt 32" (812 mm), der

Federweg 5,5. (140 mm) und die Radachse hat einen Durchmesser von

3/4" (19 mm).

Komplette Classic UPSD-Gabel mit polierter

Gabelbrücke, klar-eloxierten Tauchrohren und klareloxierten

Klemmfäusten

721960 32" Länge mit 0° Gabelbrücke

722180 32" Länge mit 3° Gabelbrücke


721961 34" Länge mit 0° Gabelbrücke




Ersatzteile für UPSD-Gabeln mit 43 mm Standrohren

721957 Stand/Tauchrohr-Set, klar- eloxiert Std. Länge 32" (Paar)

721958 Stand/Tauchrohr-Set, klar- eloxiert, 34" (Paar)







720328 Simmering-Satz, 2 Stck.

Zubehor

722209 Satz mit 2 Adapterplatten zur Montage von

Bremszangen der Modelle ab 2000

GABELÖLWECHSEL:

Für den normalen Alltagsbetrieb empfehlen wir SAE 10 oder

vergleichbares Öl. Für Rennzwecke oder extremen Einsatz auf der

Strasse verwenden Sie bitte SAE 20 oder SAE 30 Öl. Die Füllmenge für

Gablen mit 32" Standardlänge beträgt 350 ml pro Holm.Die Füllmenge

für Gabeln mit 34" Länge beträgt 420ml. Diese Angaben beziehen sich

sich jeweils auf komplett entleerte Gabelholme!

Hinweis: Falls Vibrationsdämpfer der Lenkerklemmen verwendet

werden sollen, müssen diese gekürzt werden.

TÜV FÜR MODELLE BIS 1999



ZODIAC "LIMITED EDITION" UPSD GABEL VON GCB

Designer Version der berühmten GCB UPSD Gabel, exklusiv hergestellt

für Zodiac in limitierter Auflage. Diese Gabel verleiht Ihrem Bike oder

Custom Bike die gewisse Extraklasse. Die massiven 56 mm Gabelrohre

aus Billet-Alu, Gabelbrücken, Achsaussparungen und

Protektorenplatten sind ebenfalls aus Billet-Aluminium gefertigt und

besitzen ein hochglanzpoliertes Finish. Gabeln besitzen ein Wide Glide

Brückenmass von 9 59/64" (252 mm) Breite und ist erhältlich in den

Länge 39 1/2" (1003 mm). Die Gabelbrücken sind erhältlich ohne

Reckung oder mit 3° bzw. 6° Reckung. Gabeln werden komplett mit

Gabelbrücken und Lenkanschlägen geliefert. Radachse,Achsdistanzen,

Schutzblechhalter, Bemszangenhalter zur Montage von Bremszangen

der Baujahre 1984-1999 müssen auf Wunsch separat bestellt werden.

Bremszangenhalter zur Montage anderer Bremszangen müssen bei

Bedarf in Eigenregie angefertigt werden.

UPSD Komplettgabeln

0° Reckung 3° Reckung 6° Reckung

723155 723156 723157 39 1/2" (1003 mm)

Länge

Optionale Teile

723158 Halter für Bremszangen der Baujahre 1984-1999 (Paar)


234049 Radachse mit Mutter und U-Scheiben

MILLENNIUM CERIANI GABELN

Diese Ceriani Gabeln bieten die gleichen Vorzüge der Classic Gabeln,

besitzen aber eine besonders elegante Optik durch die polierten

Tauchrohre aus Billet Aluminium und Achsaufnahmen, welche unter

den Abdeckungen im Bullet Design verschwinden.Als Krönung bieten

diese Gabeln völlig aussergewöhnliche Staubmanschetten. Erhältlich

sind diese Gabeln als Narrow Glide und Wide Glide Version in den

Längen 31" oder 32", mit polierten Gabelbrücken. Wide Glide

Gabelbrücken sind mit 0°, 3° oder 6° Reckung erhältlich. Die

Bremszangenaufnahmen sind passend für Einzel- oder

Doppelbremsscheiben der originalen Bremssättel von 1984-1999 oder

entsprechenden Zubehörbremssätteln.

Komplette Millenium Ceriani Gabeln

722129 Wide Glide Gabel 31"

722130 Wide Glide Gabel 32"

Ersatz Stand/Tauchrohrset

722125 Stand-/Tauchrohrset 31"

722126 Stand-/Tauchrohrset 32"

Ersatzteile




Ersatzteile

733129 0° Gabelbrückensatz



723151 Gabelrohr-Satz 39 1/2", Paar





GCB GERECKTE UPSIDE-DOWN GABELN

Diese Design-Version der GCB Smoothglide Gabel verleiht jedem Bike

den besonderen Touch. Im Gegensatz zu den meisten Gabeln die

parallel zum Lenkkopf verlaufen, sind diese Gabeln auch mit einem

Rake in den Gabelbrücken erhältlich. Eine sehr cleane Optik wird durch

die besonders schlanken Lenkanschläge sowie die verdeckte Radachse

und die in der oberen Gabelbrücke versenkte Lenkkopfmutter erreicht.

Die fetten 56 mm Gabelrohre, Gabelbrücken Achsaufnahmen und

Steinschlag-schützer sind aus BilletAlu gefertigt und erhältlich in

polierter, verchromter oder schwarzeloxierter Ausführung. Die Gabeln

sind ausschliesslich als Wide Glide Version mit 9 59/64" (252 mm)

Gabelrohrabstand und in den Längen von 30 1/2" (775 mm) bis 41 1/2"

(1054 mm) erhältlich. Wide Glide Gabeln sind zudem auch noch mit

3° gereckten Gabelbrücken erhältlich. Gabeln werden komplett mit

Lenkanschlägen, 3/4" Radachse, Achsspacern und einem

Instrumentenhalter geliefert. Wide Glide Gabeln werden mit einem

Bremsscheibenspacer für Bremsscheiben der Modelle von 1984-1999

in Verbindung mit einer Narrow-Glide Radnabe geliefert.

Schutzblechhalter sowie Halter zur Montage von Bremszangen wie sie

bei Modellen ab 2000 verwendet werden müssen separat dazu bestellt

werden. Halter für andere Bremszangen müssen in Eigenregie

angefertigt werden. Für diejenigen die unsere bewährten GCB/Ceriani

Gabeln verwenden möchten, aber andere Gabelbrücken verwenden

wollen bieten wir auch komplette Gabelrohr-Sätze an.

Komplette Gabel mit 0° Wide Glide Gabelbrücken

Schwarz Poliert Verchromt

720379 720384 - 30 1/2" (775 mm) Länge

720380 720385 - 33 1/2" (851 mm) Länge

720381 720386 - 36 1/2" (927 mm) Länge

720382 720387 - 39 1/2" (1003 mm) Länge

720383 720388 - 41 1/2" (1054 mm) Länge

Komplette Gabel mit 3° Wide Glide Gabelbrücken


750360 750365 - 30 1/2" (775 mm) Länge

750361 750366 - 33 1/2" (851 mm) Länge

750362 750367 - 36 1/2" (927 mm) Länge

750363 750368 - 39 1/2" (1003 mm) Länge

750364 750369 - 41 1/2" (1054 mm) Länge

Gabelrohr-Sätze


750375 750385 750380 30 1/2" (775 mm) Länge

750376 750386 750381 33 1/2" (851 mm) Länge

750377 750387 - 36 1/2" (927 mm) Länge

750378 750388 750383 39 1/2" (1003 mm) Länge

750379 750389 750384 41 1/2" (1054 mm) Länge

Optionale- und Ersatzteile

722179 Bremsadapter für Bremszangen der Modelle ab 2000

(Paar)



Gabelbrücken

0° 3°

750390 750393 Wide-Glide schwarz

750391 750394 Wide-Glide poliert

750392 - Wide-Glide verchromt



ZODIAC WIDE GLIDE GABELN VON GCB

Diese Gabeln werden komplett mit gefrästen Aluminium Gabelbrücken, Lenkstamm,

Vorderradachse, allen Muttern und U-scheiben geliefert. Die massiven 43 mm Gabeln sind als

direkter Ersatz für alle Originalgabeln mit entweder 35 mm oder 39 mm Standrohren zu

verwenden. Dieser Satz zeichnet sich durch integrierte Aufnahmen (Rechts + Links) für

OEM Bremszangen der Modelle von 1984-1999 oder entsprechende Zubehör-Bremsen aus.

Vergleichen Sie auch die von uns in Kapitel 12 angebotenen Bremsanlagen von Performance

Machine, Harrison Billet und GMA. Dieses Kit wurde für das OEM Harley-Davidson Vorderrad

mit Bremsscheibe entwickelt.Wenn ein Narrow Glide Frontfender verwendet werden soll werden

Distanzstücke erforderlich. Die Lenker- und Scheinwerferaufnahmen können vom Original

übernommen werden. Für diejenigen, die einen Zubehör-Scheinwerfer montieren wollen, wird

ein spezieller Halter mitgeliefert. Eine wesentliche Verbesserung der Fahreigenschaften und der

Dämpfung gegenüber dem Original ist mit dieser Gabel spürbar, dank der fixierten Dämpfung

sowie einstellbarer Federrate durch Luftunterstützungsventile. Das Gewicht der kompletten

Gabel ist unglaubliche drei Kilo weniger als das der originalen 35 mm Gabel. Die Version in

Standardlänge ist 31" (787 mm) lang,der Federweg beträgt 5,5" (140 mm) und der

Achsdurchmesser ist 3/4" (19 mm). Die Breite der Wide Glide Gabelbrücken beträgt 9,85" (250

mm) jeweils vom Mittelpunkt der Standrohre aus. Wenn diese Gabel in einen 4-Gang Rahmen

der Baujahre vor 1984 oder Softail Modelle nach 1984 installiert werden soll muss eine unter

Lagerschale mit integriertem Lenkanschlag verwendet werden. Lenker/Riser Montagedämpfer

und Buchsen müssen gekürzt werden.

Komplette Gabeln "Classic" (TÜV-geprüft)

721964 Wide Glide Standard (31", 78,7 cm)

721965 Wide Glide +35" (89 cm) länger

Ersatzteile

720408 Achskit für Narrow-Glide Gabel

234049 Radachse mit Mutter und U-Scheiben

721955 komplette Gabelholme Std. Länge 31", Paar (78,7 cm)

721956 komplette Gabelholme, Paar, 35" (89 cm)

720341 Standrohrset, Std. Länge, Paar

720342 Standrohrset, Paar, 35" (89 cm)

720343 Standrohrset, Paar, 38" (96,5 cm)

720344 Standrohrset, 41" (104 cm), Paar

Gabelöl-Füllmengen: Leichtes Öl wird empfohlen, SAE10 oder SAE 20 (ZPN 235204).

Konventionell: 350CC pro Holm. Überlänge Standrohre: 450CC pro Holm.

KOMPLETTGABEL FÜR FL MODELLE

Diese, dem Original entsprechenden Komplettgabeln werden aus hochwertigen Einzelteilen

zusammengestellt. Sie wird mit verchromter Gabelbrücke, aus amerikanischer Herstellung

stammenden Standrohren und mit Klarlack versehenen Tauchrohren geliefert. Die

Bremszangenaufnahme der linken Seite ist für den originalen "Bananensattel" ausgelegt. Diese

einbaufertige Komplettgabel können wir zu einem äußerst günstigen Preis anbieten. Wird

komplett mit Spectro Öl befüllt, geliefert.

232449 FL Komplettgabel

Einzelteile

094014 Gabelbrückensatz, verchromt

345126 Stamm-Mutter

345125 Lagerstellmutter

232429 Standrohrsatz

093436 Verschlusstopfen, Paar

094019 Gabelfedern für FL Modelle von 1949-Anfang 1977 (OEM 46051-49A)

094136 Tauchrohre für Einscheiben FL Modelle von 1971-1977 (OEM 45807-72 &

45797-50), poliert

359018 Staubkappen, Paar

242113 Dämpfereinheit, einzeln

TÜV FÜR MODELLE BIS

1999





Fat Bubba Komplettgabel, schwarz

0° Rake +3° Rake +6° Rake

722670 722675 722680 +3" Over (786 mm/31")

722671 722676 722681 +4" Over (811 mm/32")

722672 722677 722682 +6" Over (862 mm/34")

722673 722678 722683 +8" Over (913 mm/36")

722674 722679 722684 +12" Over (1015 mm/40")

722783 722784 722788 +14" Over (1040 mm/42")

722789 722790 722791 +16" Over (1065 mm/44")



16-008

TON PELS SIGNATURE SERIES "FAT BUBBA" GABEL

Diese Billet Vorderradgabeln sind "Made in Europe" und wirklich etwas

besonderes. Sie zeichnen sich durch massive Gabelbrückenklemmung aus,

fette Tauchrohre und Abdeckungen, voll verkleidete Standrohre sowie

versteckte Achsaufnahmen. Dieses Zodiac Exklusivprodukt ist unschlagbar

im Preis und in der Qualität. Egal ob Sie diese Gabel als Originalersatz

verwenden oder für ein Custom Projekt,sie verleiht die von den Customizern

bevorzugte fette Optik.Die Gabelbrücken,die Gabelholmabdeckungen sowie

die Gabelholme sind aus Billet-Aluminium gefertigt und sind wahlweise in

perfekt, hochglanzpoliertem Finish oder in schwarz kunststoffbeschichtet

lieferbar. Die obere Gabelbrücke ist 1 1/8" (29 mm) stark, die untere

Gabelbrücke misst ganze 1 5/16" (34 mm). Die Gabelholme und deren

Abdeckungen besitzen einen Durchmesser von sehr beeindruckenden 23/8"

(60 mm). Die Tauchrohre besitzen Befestigungspunkte für die

Schutzblechmontage sowie für Bremsenhalter auf beiden Seiten für die

Verwendung von einer oder zwei Bremsscheiben. Adapterplatten zur

Montage von Bremszangen der Modelle von 1984-1999 sowie ab 2000

oder vergleichbare sind erhältlich, werden aber separat angeboten.

Adapterplatten für andere Bremszangen müssen selbst angefertigt werden.

Die Radachse besitzt aus optischen Gründen eine versteckte Achsaufnahme.

Erhältlich mit +3", +4", +6", +8", +12", +14" sowie +16" Überlänge

gegenüber der Standard FL Gabel mit einem Rake von 0°, +3° oder

+6°Winkel in der Gabelbrücke.Diese Fat Bubba Gabel wird komplett mit 3

verschiedenen Lenkanschlägen geliefert,die sich für die gängigsten Rahmen

eignen. Jeder Gabel liegt Dose Gabelöl Typ E bei. Das TÜV-Teilegutachten

beinhaltet die Ausführung bis einschliesslich der Länge +12" (1015 mm).

Hinweis: Die angegebenen Längenangaben beziehen sich auf das Mass

von der Unterseite der oberen Gabelbrücke bis zur Mitte der Radachse.

Eine Fat Bubba mit +4 inch besitzt die gleiche Länge wie eine

serienmässige FXWG Gabel.

Fat Bubba Komplettgabel, poliert


721366 721367 721368 +3" Over (786 mm/31")

722242 722246 722250 +4" Over (811 mm/32")

722243 722247 722300 +6" Over (862 mm/34")

722244 722248 722301 +8" Over (913 mm/36")

722245 722249 722302 +12" Over (1015 mm/40")

722819 722825 722852 +14" Over (1040 mm/42")

722911 722912 722913 +16" Over (1065 mm/44")

Gabelöl-Wechsel:

Pro Holm 300cc 20W20 Spectro Typ E dünnes Gabelöl für den normalen

Strassenbetrieb oder 300cc SAE 40 Extra Heavy-Duty Öl für den

Renneinsatz.

Bremszangenhalter

Poliert Schwarz

735019 722694 Halter für Bremszangen der Modelle von

1984-1999 passt links und rechts, einzeln

735025 722695 Halter für Bremszangen der Modelle ab

2000, links


2000, rechts

Ersatz-Stand-/Tauchrohre komplett


722230 722665 3" Over, Paar

722231 722666 4" Over, Paar

722232 722667 6" Over, Paar

722233 722668 8" Over, Paar

722303 722669 12" Over, Paar

722792 722794 +14" Over, Paar

722793 722795 +16" Over, Paar

Ersatzcover, Paar


722234 722685 Obere Standrohrcover

722235 722686 Tauchrohrcover +3"






722358 722698 Tauchrohrcover +16"

Ersatz Gabelbrücken


722239 722691 0° Rake

722240 722692 3° Rake

722241 722693 6° Rake

Ersatzteile

740050 Gabelsimmeringe, Paar

722298 Ersatz-Vorderradachse

711278 Oberes,Tauchrohrbuchsenpaar (OEM 45866-84)

722369 Optionale Radachse für 25 mm Radlager

FAT BUBBA UND BLACK BUBBA UMRÜSTPARTS FÜR

DYNA MODELLE AB 2006

Seit 2006 sind die Lenkköpfe der Dyna Modelle etwas länger geworden.

Daher sind die Lenkjochs der Gabelbrücken für Modelle vor 2006 zu

kurz für die Modelle ab 2006. Für alle diejenigen die eine Dyna ab

Baujahr 2006 besitzen und unsere Fat Bubba oder Black Bubba

montieren möchten bieten wir diese praktischen Umrüstkits an, die

neben einem längeren Lenkjoch auch die passenden Standrohr-

Distanzbuchsen für die Gabelrohrverkleidungen zwischen der oberen

und unteren Gabelbrücke sind beinhalten.

600129 Für Fat Bubba Gabeln

600130 Für Black Bubba Gabeln


TON PELS SIGNATURE "NAKED BUBBA" GABELN

Ton hat die Fat Bubba auf Diät gesetzt! Und das Ergebnis kann sich

sehen lassen…eine Naked Bubba Gabel. Genau wie bei den Fat Bubba

Gabeln zeichnet sich diese Gabel durch massive Gabelbrücken und

dicke Tauchrohre mit versteckten Achsaufnahmen aus. Die

Gabelbrücken und Tauchrohre sind aus CNC-gefrästem Billet-Alu und

besitzen ein hochglanzpoliertes Finish. Die obere Gabelbrücke ist 1

1/8" (29 mm) dick, die untere Gabelbrücke misst 1 5/16" (34 mm). Die

Tauchrohre sind ganze 2 3/8" (60 mm) dick und besitzen auf beiden

Seiten Aufnahmepunkte für Bremszangenhalter sowie für die

Schutzblechmontage. Die Tauchrohre besitzen zur Krönung sogar

Staubkappen aus Billet-Alu. Umrüsthalter, welche die Montage von

originalen oder vergleichbaren Aftermarket Bremszangen der Baujahre

von 1984-1999 oder der Modelle ab 2000 ermöglichen sind erhältlich,

müssen aber je nach gewünschter Anwendung dazu bestellt werden.

Durch die versteckten Achsaufnahmen wirkt diese Gabel ebenfalls sehr

schlicht. Erhältlich ist diese Gabel mit Standrohren in +3", +4", +6",

+ 8", +12", +14" und +16" FL-Überlänge (effektive Länge wird

ebenfalls angegeben) und mit 0°, 3° sowie 6° Reckung in der

Gabelbrücke. Naked Bubba Gabeln werden komplett mit 3

verschiedenen Lenkanschlägen geliefert um in möglichst viele

Originalrahmen und Zubehörrahmen eingebaut werden zu können.

Eine Flasche Gabelöl Typ E ist im Lieferumfang jeder Gabel enthalten.

Komplette Naked Bubba Gabel, poliert


702030 702035 702040 + 3", Gabellänge 786 mm

(31")

702031 702036 702041 + 4", Gabellänge 811 mm

(32")

702032 702037 702042 + 6", Gabellänge 862 mm

(34")

702033 702038 702043 + 8", Gabellänge 913 mm

(36")

702034 702039 702044 +12", Gabellänge 1015 mm

(40")

702055 702057 702059 +14", Gabellänge 1040 mm

(42")

702056 702058 702060 +16", Gabellänge 1065 mm

(44")

Hinweis: Die angegebene Gabellänge bezieht sich auf die Länge

gemessen an der Unterseite der oberen Gabelbrücke bis zur Mitte

der Radachse. Die 4" Überlänge FL besitzt die gleiche Länge wie

eine serienmässige FXWG Gabel.


735019 Halter für Bremszangen der Modelle von 1984-1999

passt links und rechts, einzeln

735025 Halter für Bremszangen der Modelle ab 2000, links

735026 Halter für Bremszangen der Modelle ab 2000, rechts

Ersatz- Standrohr/Tauchrohrkombination

702045 3" Überlänge, Paar






702062 16" Überlänge, Paar

Ersatz- Gabelbrücken

702050 Std. Rake

702051 3° Rake

702052 6° Rake

Ersatzteile


702053 Ersatz- Billet- Staubkappen, Paar

702054 Ersatz-O-Ringe für Staubkappen, Paar



Gabelölwechsel: Pro Gabelrohr 300 cc 20W20 Spectro Type-E Light

Gabelöl für den normalen Gebrauch im Strassenbetrieb, oder 300 cc

SAE 40 Extra Heavy Duty Spectro Öl für High Performance und

Rennzwecke.



DYNA-LENKJOCH FÜR NAKED BUBBA UND ÖHLINS

GABELN IN MODELLEN AB 2006

Für alle die unsere Zodiac Öhlins Gabel in Dyna Modellen ab 2006

installieren möchten,bieten wir dieses längere Lenkjoch für die längeren

Lenkköpfe der Dyna Modelle an.



Springergabeln



OLD-STYLE SPRINGERGABELN

Exakte Reproduktion der alten

Springergabeln. Diese sind komplett

einbaufertig vormontiert. Perfekt zur

Restauration von alten Bikes oder zum

Aufbau von Retro Bikes. Diese Gabeln sind

als OEM Ersatz für Big Twins und 45er

Modelle komplett in schwarz mit

Chromfedern erhältlich. Für Big Twins bieten

wir ebenfalls komplett verchromte Gabeln

an. Gabeln für Big Twins. Diese sind als "In-

Line" oder als negative "Off-Set" Version

erhältlich. "In-Line" Gabeln wurden

ursprünglich für die Big Twin Rahmen der

Baujahre von 1936-1940 mit 28° und

29° Lenkkopfwinkel gebaut wie bei den

anderen Big Twins von 1941-1945. Die

"Offset" Gabeln fanden an den meisten Big

Twin Modellen von 1946-1948 mit

30° Lenkkopfwinkel sowie den meisten

Zubehörrahmen mit 30° Lenkkopfwinkel

Verwendung. Gabeln für die 45er Modelle

sind für die meisten Solomaschinen von

1940-1950 sowie Beiwagenmaschinen

erhältlich. Die meisten Einzelteile sind für

diese Gabeln auch separat erhältlich.

"In-Line" Komplettgabel für Big

Twins

720000 Schwarz mit Chromfedern

(OEM 2601-36 & 45515-36)

720001 Chrom (OEM 2601-36C &

45515-36C)

742389 Serienlänge 30" für Softail

Modelle (ist 4" Überlänge bei

Big Twin Modellen von

1936-1940). Schwarzes Finish

mit Chromfedern

"Off-Set" Komplettgabel für Big

Twins


(OEM 2601-46 & 45515-46)

720004 Chrom (OEM 2601-46C &

45515-46C)

Gabeln für 45CI Modelle,

schwarzes Finish mit

Chromfedern

741863 Für alle 45CI Modelle ausser

WLC (OEM 2602-40)

741864 Für alle WLC und Servicar

Modelle (OEM 2602-41D

741865 2" Überlänge für frühe WL

Militärmodelle (OEM 2602-

40M)

Einzelteile. Diese Einzelteile

können ebenfalls für

Restaurationszwecke von

originalen Gabeln verwendet

werden.

Hinterteil (starr)

720005 Für "In-Line", schwarz

(OEM 2604-36 & 45525-36)

720006 Für "Off-Set", schwarz

(OEM 2604-46 & 45525-46)

Vorderteil (Springer)

Passend für Big Twins von

1936-1948, alle WLC Modelle und

Servi-Cars von 1941-1957

720007 Schwarz, (OEM 2606-36 &

45609-36)

720008 Chrom, (OEM 2606-36C &

45609-36C)

Federn, Bolzen, Muttern,

Kipphebel etc.

720009 Chrom-Federsatz innen und

aussen, passend für alle

Modelle von 1936-1957

(OEM 2617-36)

720010 Springerstange, mit unterer

Mutter, für alle Springer Gabeln

von 1936-1957 (OEM 2631-36

& 45641-36)

720011 Buchse, Federstange, passend

für alle Springergabeln von

1931-1957 (OEM 2632-31 &

45643-31)

720012 Oberer, Flachmutternsatz für

Federstange, Chrom, für alle

Springergabeln von

1930-1957 (OEM 2634-30C &

45647-30)

720013 Oberer Mutternsatz für

Federstange der

Springergabeln von

1936-1957 (OEM 2634-36C &

45648-36)

720014 Kompletter Kipphebelsatz

inklusive Muttern und

Sicherungen, passend für Big

Twins von 1936-1948, alle

WLC Modelle und Servicars

von 1941-1957

720015 Kipphebel-Plattensatz einzeln,

passend für alle Big Twins von

1930-1957 (OEM 2635-30,

2636-30, 45658-30 &

45655-30)

720016 Hinterer Kipphebelbolzen,

passend für Big Twins von

1931-1948, alle WLC Modelle

und Servi-Cars von 1941-1957

(OEM 2640-31 & 45674-31)

720017 Vorderer Kipphebelbolzen,

passend für Big Twins von


und Servicars von 1941-1957

(OEM 2639-31 & 45673-31)

720018 Satz mit 6 Sicherungsscheiben,

passend für alle

Modelle von 1934-1948, alle


von 1941-1957

(OEM 2647-32, 2642-30,

2642-31A & 45683-32,

45680-30, 45681-31)

720019 Mutternsatz (4 Stück) für

Kipphebelbolzen, passend für

Big Twins von 1931-1948, alle


von 1941-1957 (OEM 2643-31

& 7908)

720020 Kronenmuttern für hinteren

Bolzen, Paar (OEM 0128 &

7809)

720021 Distanzstücke für hintere

Bolzen, 2er Satz, passend für

alle Big Twins von 1941-1948,

alle WLC Modelle und Servicars

von 1941-1957 (OEM 2644-41

& 45684-41)

720022 Kipphebelbuchsen, 4er Satz,

(OEM 2645-30 & 45667-30)

720023 Kipphebelbolzenmuttern, 2er

Satz, für Big Twins von


und Servicars von 1941-1957

(OEM 2646-32 & 45682-32)

720026 Lagerstaubschutz

(OEM 2753-38 48361-38)



CUSTOM SPRINGERGABELN

Diese Custom Springergabeln sind wirklich genau das Richtige für alle

diejenigen die ihr Bike veredeln wollen. Diese In-Line Gabeln sind keine

einfachen Kopien der OEM Gabeln, sondern komplette

Neuentwicklungen, mit internen Dämpferfedern für den besonderen

Fahrkomfort und sehr schönen universellen Schutzblechaufnahmen.

Gabeln werden mit einer 3/4" (19 mm) Radachse und Muttern geliefert

und besitzen 3 3/4" Kipphebel. Erhältlich in schwarzem Finish mit

Chromfedern oder komplett verchromter Ausführung in verschiedenen

Längen von 2" kürzerer Variante bis hin zu 14" Überlänge in 2"

Schritten.Die serienmässige Länge ist 23" gemessen von der Oberkante

der unteren Gabelbrücke bis zum Radachsen-Mittelpunkt.

Chrom Schwarz

730160 730169 2" kürzer als OEM

730161 730170 Standardlänge 23"

730162 730171 2" Überlänge







ZERO ENGINEERING`S MODERNISIERTE OLD-STYLE

SPRINGERGABEL

Zero Engineering hat die Old-Style Springergabel mit Nadellagern an

den Achsen der Drehpunkte versehen. Abgesehen von dieser sehr

entscheidenden Verbesserung wurde das Design der Gabel komplett

und ohne weitere Änderungen übernommen. Bei dieser Gabel handelt

es sich um die sogenannte "In-Line" Ausführung wie sie bei den Big

Twins von 1936-1940 mit 28° Lenkkopfwinkel sowie den Big Twins

von 1941-1945 mit 29° Lenkkopfwinkel verwendet wurden. Die Gabel

besitzt ein schwarzes Finish und schwarze Gabelfedern sowie den

Segen des TÜV. Eine obere Gabelbrücke, wie z.B. ZPN 742387 ist im

Lieferumfang nicht enthalten und muss bei Bedarf separat bestellt

werden.

745350 Zero Engineering Springergabel (TÜV-geprüft )




Springergabeln/Springergabeln-Zubehör



INDIAN STYLE BLATTFEDERGABEL

Kiwi ist ein in den USA ansässiges Unternehmen, welches angibt die

feinsten Blattfedergabeln die jemals für Motorräder gefertigt wurden

herzustellen. Diese Gabeln werden komplett im eigenen Werk unter

strengsten Kontrollen und in äusserst präzisen Vorrichtungen

geschweisst. So bleibt die Gabel während der gesamten Herstellung

gerade und steiff. Es gibt zwar auch andere Blattfedergabeln auf dem

Markt,aber diese werden alle frei von Hand und ohne Spannvorrichtung

geschweisst. Daher sind diese Gabeln in selten annähernd gerade. Kiwi

Gabeln werden aus 1020er DOM Rohr für äusserste Festgikeit

hergestellt und die restlichen Bauteile werden aus optischen und

Passform-Gründen präzise CNC-gefräst. Die Nähte werden WIGgeschweisst

was eine tiefe Durchdringung und eine saubere Optik

ermöglicht. Diese Gabeln eignen sich zur Verwendung von 16"-23"

Rädern und sind 20 1/2" (52cm) in der Länge von der Unterkante der

oberen Gabelbrücke bis zur Radachse gemessen. Sie besitzen einen

1" Lenkschaft und vorbereitete Aufnahmen für eine Bremsscheibe auf

der rechten Seite . Die Verwendung einer schmalen Nabe wird

strengstens empfohlen.

747350 Indian-Style Blattfedergabel

FOURNALES DELTA SPRING EINSTELLBARE DÄMPFER

FÜR NEUERE SPRINGERGABELN

Einstellbare Dämpfung und verbesserten Fahrkomfort bieten die neuen

Fournales für Springer Gabeln der Modelle ab 1988.

237370 Fournales Delta Spring einstellbare Dämpfer für neuere


COLONY SPRINGER ROCKER REP.- SATZ

Dieses Kit enthält alle erforderlichen Teile die zu einer kompletten

Überholung der Springerwippen der Big Twin Modelle von 1930-1948

erforderlich sind. Alle Einzelteile sind identisch und austauschbar mit

den neuen alten Harley-Davidson Lagerteilen.

741946 Kompletter Big Twin Springerwippen Rep.-Satz

741947 Vorderer Rockerbolzen-Satz mit einer Buchse, einem

Bolzen, einem Stopfen, einer Mutter und zwei

Sicherungsblechen

741948 Rockerbolzen-Buchsenkit 4 Stck.

741949 Hintere Rockerbolzen-Satz mit einer Buchse, einem

Bolzen, einem Nabenspacer, einem Stopfen, einer

Fender-Mutter sowie einem Sicherungsblech

741950 Rockerbolzen Sicherungsscheiben (Satz mit 6)

OBERE GABELBRÜCKEN MIT RISERAUFNAHMEN FÜR

OLD STYLE IN-LINE SPRINGERGABELN

Diese oberen Gabelbrücken in Verbindung mit einem unserer speziellen

Riserbolzensätze ermöglichen beinahe jeden Lenker mit 1" oder

grösserem Durchmesser auf den Old Style In-Line Springergabeln zu

montieren. Diese Kombination passt nicht auf die Old Style Offset oder

Custom Springergabeln.Die Gabelbrücken sind erhältlich in verchromter

oder schwarzer Ausführung, die Riserbolzensätze sind für Riser mit

1/2"-20 UNF oder 1/2"-13 UNC Gewinde erhältlich.

742387 Obere Gabelbrücke, schwarz

742388 Obere Gabelbrücke, verchromt

742385 Riserbolzensatz für Riser mit 1/2"-20 UNF Gewinde

742386 Riserbolzensatz für Riser mit 1/2"-13 UNC Gewinde

Hinweis: Stock-Style Gabelbrücken mit angeschweissten Lenkerenden

finden Sie in Kapitel 14


Springergabeln-Zubehör/Standrohre

OLD STYLE LENKUNGSDÄMPFER FÜR SPRINGER

MODELLE VON 1936-1948

Dieser einfache per Hebel zu bedienende Lenkungsdämpfer im OEM-

Stil bringt bei jeder Geschwindigkeit Ruhe in Ihr Fahrwerk.Insbesondere

eignet sich dieser Dämpfer für hohe Geschwindigkeiten und

Beiwagenbetrieb.Zu verwenden bei Big Twin Modellen von 1941-1948

mit Springergabel.Alle Teile sind ebenfalls einzeln zu bestellen.

Kompletter Lenkungsdämpfersatz

720108 Passend für Rahmen mit 29° Lenkkopfwinkel von

1941-1945 (OEM 2776-41 & 46700-41)

720109 Passend für Rahmen mit 30° Lenkkopfwinkel von

1946-1948 (OEM 2776-46 &46700-46)

Lenkungsdämpfer-Einzelteile

Diese Teile können auch zur Überholung von

OEM Lenkungsdämpfern verwendet werden.

720032 Hebel, verchromt (OEM 2778-30C & 46755-36)

720033 Stange, einzeln mit 2782-39 (OEM 2779-41/46 &

46766-41/46)

720034 Einstellschraube (OEM 2781-36 & 46757-36)

720035 Scheibe, obere, klein (OEM 2783-30 & 46779-30)

720036 Einstellscheibe (OEM 2784-30 & 46775-30)

720037 Reibscheibe (OEM 6650-18 & 88936-18)

720038 Einstellmutter (OEM 2785-30 & 46746-30)

720039 Rückholfeder (OEM 2787-30 & 46777-30)

720040 Scheibensatz, Rückholfeder (OEM 2788-30 & 6373)

720041 Faser-Scheibensatz, Rückholfeder (OEM 2790-30 &

46727-30)

720042 Stahl-Scheiben (OEM 2791-30 & 46717-30)

720098 Rahmenhalter, Lenkungsdämpfer von 1941-1945

(OEM 2792-41 & 46760-41)

720099 Rahmenhalter, Lenkungsdämpfer von 1946-1948

(OEM 2792-46 & 46760-46)

STANDROHRE FÜR HARLEY-DAVIDSON

Hardverchromte Standrohre für XL Modelle 1984-1987, FXE(F)

1984-1985 und alle FXR Modelle 1984-1987(35 mm)

(OEM 45407-83).

093517 Standardlänge (23 1/4" (OEM 45407-83)

093518 2" überlänge(5 cm) (OEM 45392-83)

Hinweis: Die Standrohre der Modelle von spät 1986-1987 können

grobes Gewinde aufweisen. In diesem Falle müssen Sie die

Standrohrstopfen ZPN 301119 für diese Standrohre verwenden.

KOMPLETTE STANDROHRE

Zodiac bietet Ihnen einfach zu montierende komplette Standrohre.

Ideal für die Restauration oder als Originalersatz. Diese einbaufertigen

Standrohre sind hartverchromt und werden komplett mit montierten

Dämpfern, Federn sowie Endkappen geliefert. Werden einzeln

angeboten.

Passend für FXWG und FXDG Modelle 1980-1983,

Ausf. E (1 5/8")

094139 Standard-Länge (24 7/8")

094208 Standard-Länge-1"

094209 Standard-Länge + 2"



094189 Standard-Länge + 10"

094190 Standard-Länge +12"



Passend für FXWG Modelle 1984-1986, FXDWG, FXST

und FXSTC Modelle ab 1984, Ausf. F (1 5/8")

094154 Standard-Länge für FXST (22 1/4", - 2" für FXWG

094234 Standard-Länge - 2" für FXST, - 4" für FXWG

Passend für FLSTC Heritage Softail und FLSTF Fat Boy

Modelle ab 1986, Ausf. F (1 5/8")

094155 Standard-Länge (22 7/8"


Standrohre



STANDROHRE FÜR HARLEY-

DAVIDSON AUS

AMERIKANISCHER

HERSTELLUNG

Absolut hochwertige, hartverchromte

Standrohre aus amerikanischer Produk-tion.

Hergestellt aus bestem Stahl und paßgenau

geschliffen. Bei Standrohren in Überlänge

sind Distanzstücke für die Gabelfedern im

Lieferumfang enthalten. Werden paarweise

angeboten.

XLH,XLCH und XLRC Modelle

1975-1983, XLX und XLS 1983,

FX/FXE und FXEF 1976-1983

Typ B, 35 mm (OEM 45407-75)

233569 Standard, 59,05 cm

233564 5 cm kürzer

233565 5 cm länger




XL Modelle 1979-1982, FXS, FXB,

FXSB, FXR und FXRS 1977-1983

mit Showa Gabeln

Typ B, 35 mm (OEM 45644-77)

233565 Standard, 64,13 cm






XL Modelle (außer 1992 Hugger)

und FXR (außer SPORT,

CONVERTIBLE und FXRT) mit

SHOWA Gabeln ab 1987

Typ C, 39 mm (OEM 45381-87)

233574 Standard, 59,37 cm






FXRS SPORT, FXRS CONVERTIBLE

und FXRT mit SHOWA Gabel von

1987-1994

Typ C, 39 mm (OEM 45393- 87)

233576 Standard, 64,45 cm






FXWG, FXDG Modelle 1980-1983

Typ E, 1 5/8" (OEM 45417-80)

232437 Standard, 63,18 cm






FXWG Modelle von 1984-1986,

FXDWG, FXST und FXSTC Modelle

ab 1984

Typ F, 1 5/8" (OEM 45417-84)

232919 Standard, 61,60 cm






FL Modelle 1949- früh 1977

Typ D, 1 5/8" (OEM 45950-48)

232429 Standard, 52 cm




FL, FLH Modelle spät 1977-1984

FLT, FLHT Modelle 1980-1983

Typ E, 1 5/8" (OEM 45825-77A)

232434 Standard, 53,20 cm







FLT, FLHT und FLHS 5 Gang

Modelle 1984-2004

Typ F, 1 5/8" (OEM 45827-84)

232441 Standard, 53 cm






FLSTC und FLSTF Modelle von

1986-1999, FLSTN Modelle ab

1993

Typ F, 1 5/8" (OEM 45930-86)

232443 Standardlänge (22 7/8")







Tauchrohre

VERCHROMTE BILLET TAUCHROHR-KITS FÜR FXST

STYLE GABELN

Diese Tauchrohre zeichnen sich insbesondere durch versenkte

Steckachsaufnahmen sowie Billet-Alu Staubkappen aus. Sie werden

aus Billet-Alu CNC-gefräst, hochglanzpoliert und anschliessend

hochglanzverchromt. Kits werden komplett mit passender Radachse,

verchromten Staubkappen, Chrom Schutzblechhaltern sowie Chrom

Bremszangenhalter für Einscheiben- oder Zweischeiben Betrieb

geliefert.Erhältlich sind diese Tauchrohre in den Ausführungen "Smooth

Round Style, "Smooth Flatside Style" sowie "Groove Flatside Style".

Sie passen auf alle 1 5/8" (41.27 mm) Standrohre der FX Softail

Modelle, FXWG und Dyna Wide Glide Modelle von 1984-1999.

Satz L/R für Einscheiben Modelle

094411 Smooth Finish Round Style

094409 Smooth Finish Flatside

094410 Groove Finish Flatside

Satz L/R für Doppelscheiben Anwendung

094406 Smooth Finish Flatside

094407 Groove Finish Flatside

711279 Unteres Buchsenpaar (OEM 45940-84)


231184 Gabeldichtringe (OEM 45849-84)

750665 Clip für Gabeldichtringe (OEM 45842-77)

Hinweis: Gabel Simmeringe, Clipse sowie Tauchrohrbuchsen sind

NICHT im Lieferumfang enthalten und müssen bei Bedarf separat dazu

bestellt werden.

TAUCHROHRE

Tauchrohre für Wide Glide Gabeln der FL(H) Modelle von 1949-1977

und FXWG Modelle von 1980-1983. Die FL Tauchrohre sind poliert und

mit Klarlack versiegelt, die FXWG, FXST und FLST Tauchrohre sind in

verchromter oder polierter Ausführung erhältlich. Bei den meisten

Ausführungen sind die oberen und unteren Gleitbuchsen sowie

Doppellippen-Simmeringe bereits installiert. Die Tauchrohre der FL(H)

Modelle von 1949-1977 können mit der Dämpfereinheit ZPN 242113

kombiniert werden wohingegen die FXWG Tauchrohre von 1980-1983

die Dämpfereinheit ZPN 094036 benötigen. Die FXWG Tauchrohre

besitzen auf beiden Seiten Aufnahmen für Bremszangen und können

demnach sowohl für die Verwendung von einer als auch von zwei

Bremsscheiben verwendet werden.

Tauchrohrsätze

094134 Bremstrommel links, poliert, für FL 1949-1968

(OEM 45805-50 & 45797-50)

094135 Bremstrommel rechts, poliert, für FL 1969-1971

(OEM 45801-69 & 45797-50

094136 Tauchrohre für Einscheiben FL Modelle von 1971-1977

(OEM 45807-72 & 45797-50), poliert

094146 Für zwei Bremsscheiben, verchromt, FXWG 1980-1983

(OEM 45871-80 & 45872-80)

094156 Für eine Bremsscheibe an FLSTC, FLSTF & FLSTN

1986-1999, poliert (OEM 45917-86 & 45918-86)

094168 Für eine Bremsscheibe, verchromt, FLTC, FLSTF & FLSTN

Modelle von 1986-1999 (OEM 45917-86 & 45918-86)

094157 Für eine Bremsscheibe, poliert, FXST Modelle

1991-1999 (OEM 45873-91 & 45874-91)

094158 Für eine Bremsscheibe, verchromt, FXST Modelle

1991-1999 (OEM 45873-91 & 45874-91)



Einzelne Tauchrohre

094128 Links, für Trommelbremse an FL Modelle 1949-1968,

poliert (OEM 45805-50)

094127 Rechts zur Verwendung mit Klemmeinheit für Modelle

1949-1977, poliert (OEM 45800-50A)

094131 Rechts, für Trommelbremse an FL Modelle 1969-1971,

poliert (OEM 45801-69)

094130 Links, für Scheibenbremse, mit Klemmeinheit, FL Modelle

1972-1977, poliert (OEM 45807-72)


Tauchrohre


ARLEN NESS HOT LEGS FÜR TOURING & SOFTAIL

MODELLE

• Definitiv die coolsten Tauchrohre für Bagger oder Softail Modelle.*

Ness konisch verlaufendes Billet-Design mit verdeckter

Achsaufnahme zur drastischen Verschönerung ihrer Twin Cam. Hot

Legs für Touring Modelle sind für die serienmässigen Doppelscheiben-

Bremsanlage sowie in einer Custom Version für nur eine originale,

oder vergleichbare Bremsscheibe auf der linken Seite erhältlich und

einer Ausführung bei der die rechten und die linken Bremzangen vor

und hinter dem Tauchrohr mobntiert werden. Erhältlich sind eine

"Deep Cut" oder "Smooth" Version in verchromter oder schwarzeloxierter

Ausführung für Modelle ab 2000. Ness

Standrohrabdeckungen für die ultimative Optik sind zusätzlich

erhältlich und werden paarweise angeboten


Deep Cut, Deep Cut, Smooth, Smooth,

Schwarz Chrom Schwarz Chrom

A06527 A06526 A06523 A06522 2000-2007

Touring,

einzelne

Scheibe

A06513 A06512 A06504 A06503 2000-2007

Touring,

Doppelscheibe

A06535 A06534 A06531 A06530 2000-2007

Touring, zwei

Zangen auf

eine Scheibe

A06525 A06524 A06521 A06520 Touring ab

2008, einzelne

Scheibe


2008,

Doppelscheibe


2008, zwei

Zangen auf

eine Scheibe

A06557 A06556 A06555 A06554 2000-2006

FLST, einzelne

Scheibe


Schwarz Chrom Schwarz Chrom

A06553 A06552 A06551 A06550 FLST ab 2007,

einzelne

Scheibe

A06567 A06566 A06565 A06564 2000-2006

FXST, einzelne

Scheibe

A06563 A06562 A06561 A06560 FXST ab 2007,

einzelne

Scheibe

A06573 A06572 A06571 A06570 FXD, FXDL und

FXDWG ab

2006, einzelne

Scheibe

A06577 A06576 A06575 A06574 FXDF ab 2008,

Doppelscheibe

Ersatzachsen für Hot Legs

A06516 Hot Legs Ersatzachse für Touring Modelle von

2000-2007

A06517 Hot Legs Ersatzachse für Touring Modelle ab 2008

A06518 Für Softail Modelle von 2000-2006

A06519 Für Softail Modelle ab 2007

A06578 Für FXD und FXDL von 2006-2007

A06579 Für FXD und FXDL ab 2008

A06568 Für FXDWG von 2006-2007

A06569 Für FXDF und FXDWG ab 2008

16-016

Tauchrohre

"TOLLEGLIDE"

STAND/TAUCHROHRSÄTZE

Die originalen Stand- und Tauchrohre von

Tolle sind in der Qualität nicht zu übertreffen.

Sie zeichnen sich u.a. durch versteckte

Achsaufnahmen und verstärkte,

hartverchromte Standrohre aus. Dämpfer,

progressive Federn und Vorspannhülsen sind

im Lieferumfang enthalten. Der Standrohrdurchmesser

entspricht mit 41,27 mm dem

der OEM Wide Glide Standrohre. Die Wide

Glide Standardlänge beträgt 20 3/8" (517

mm), was ebenfalls dem Original entspricht.

Der Komplettsatz misst 27" (685 mm) Länge

von Achsmitte bis Oberkante Gabelbrücke.

Es sind zwei hochglanzpolierte Versionen im

glatten Look oder "High-Tech" Design

erhältlich. Diese Sätze sind ebenfalls in den

Überlängen +6" und +10" lieferbar.Falls Sie

andere Längen als unten aufgeführt

benötigen, setzen Sie sich mit Ihrem Zodiac

Händler in Verbindung da die Möglichkeit

besteht diese in 1" Schritten mit einer

Überlänge bis zu +50" anfertigen zu lassen.

Ersatzteile, sowie Zubehörteile wie z.B.

Bremszangen aufnahmen,Schutzblechhalter,

Gabelstabis etc. sind ebenfalls erhältlich.

Hinweis: Tolle Stand-und Tauchrohr

Kombinationen bis +18" sind in Verbindung

mit Tolle’s einstellbarer Gabelbrücke (0-14

Grad Reckung ) vom TÜV freigegeben.

Komplett-Sätze

A. glatte Ausführung, poliert

711123 Originallänge 27"

711124 +6" Überlänge


B. Hi-Tech Ausführung, poliert

711129 Originallänge 27"



Einzelteile für Komplettsätze

711141 Standrohrsatz, (Paar),

Standardlänge

711118 Standrohrsatz, (Paar), +10"

711215 Tauchrohrsatz Smooth, (Paar)

711216 Tauchrohrsatz, Hi-Tech poliert

(Paar)

711142 Hydraulik-Dämpfersatz

711155 Simmering-Satz (2 Stck.)

GABELSTABIS UND

DISTANZSCHEIBEN

Gabelstabis sind immer empfehlenswert. Bei

Gabel mit Überlänge ab +10" jedoch ein

absolutes muss.Beide Versionen sind für Wide

Glide Brücken mit 250 mm breite ausgelegt.

A. 711190 einteiliger Gabelstabi,

poliert

B. 711191 3-teiliger Gabelstabi,

poliert

Gabelstabi Distanzen

Für den 3-teiligen Stabi (ZPN 711191) um

gegebenenfalls genügend Freihraum zum

Rad zu schaffen.

711192 Distanzpaar, 10 mm poliert



Hinweis: Bei Bestellung von Tauchrohren mit

Tachoantriebsaufnahme muss dies zusätzlich

angegeben werden, z.B. ZPN 711123 und

711159 für Tachoantrieb linke Seite, ZPN

711123 und 711143 für Tachoantrieb rechts.

EINZELTEILE

Halteplatten für P.M. Brems-zangen.

711149 Edelstahlhalter für 2-Kolben PM

Bremszange 125X2

711152 Polierter Aluhalter für 2-Kolben

PM Bremszange 125X2


Bremszange 125X4SL


Bremszange 125X4SL

Edelstahl Bremszangenhalter für

OEM Bremszangen von

1984-1999, Harrison Billet & PM

Originalersatz-Bremszangen.

711154 Halter für linke OEM Stil Bremszange

und 10" Bremsscheibe

711167 Halter für rechte OEM Stil

Brems- zange und 10"

Bremsscheibe

711153 Halter für linke OEM Stil Bremszange

und 11.5" Bremsscheibe

Rad-Achsen

711195 Für Tolleglide Tauchrohre mit

unsichtbarer Achsaufnahme &

G-Brücke in 250 mm Breite

711197 Für Tolleglide Tauchrohre mit

unsichtbarer Achsaufnahme

G-Brücke in 220 mm Breite,

711198 Für 39 mm Gabel & G-Brücke

mit 195 mm Breite





Schutzblechaufnahmen zur

Tauchrohrbefestigung

Edelstahl, werden paarweise angeboten.

711156 Für Universal-Schutzbleche

711157 Für Hydra-Glide Schutzbleche

von 1949-1984

711158 Für Showa Gabel ab 1980




Federn & Tieferlegungssätze



HYPERPRO "LINK SYSTEM"

FAHRWERKSFEDERN

Hyperpro investierte Jahre der intensiven

Entwicklung und des Testens von

Vorderradgabeln, Stossdämpfern, Federn

und Dämpfersystemen. Da die meisten

linearen Federn entweder zu hart oder zu

weich, am Anfang oder am Ende sind stellen

sogenannte "Einstufen-Progression" Federn

zwar eine Verbesserung dar, sind aber

dennoch ein Kompromiß zwischen

Fahrleistung und Sicherheit. Spontane

Lastwechsel führen meistens zum

"Schlingern" der Maschine. Hyperpro hat

nun die kompromißlose Lösung gefunden:

Das "Link-System Kurven-Design". Damit

erfüllt man alle modernen Anforderungen an

ein Dämpfersystem.Hyperpro federt anfangs

weich ab mit einer konstant ansteigenden

Federrate, um letztlich die gewünschte

Sicherheit und Anti-Dive zu gewährleisten.

Verwendet werden nur die besten

Materialien unter Berücksichtigung der

modernsten Fertigungsmerkmalen.

Hergestellt nach DIN-2095 Klasse 1 und sind

speziell poliert für geringen

Widerstand.Außerdem bieten diese Federn

eine lebenslängliche Garantie gegen Bruch.

Die Dämpferfedern bieten eine

hervorragende Straßenlage.AusgiebigeTests

auf einem speziellen Prüfstand sowie an

entsprechenden Motorrädern werden

ständig vorgenommen. Sie werden

wahlweise in schwarz oder mit lila Polyester

beschichtet angeboten.

Hyperpro Gabelfedern

239490 Für alle 39 mm Gabeln der

Sportster Modelle von

1988-1991


Sportster 883 Modelle von

1992-2003 und 1200er


1992-1997

741609 Für 39 mm Gabeln der

1200er Sportster Modelle von

1998-2003


Sportster Modelle ab 2004,

ausser Custom, Low und

Nighster


Sportster Custom Modelle ab

2005


Sportster Low Modelle ab

2005


XL 1200N Nightster Modelle

ab 2008


FXRS SP. Convertible, FXRT,

FXRP von 1987 bis 1993 und

FXDL Modelle (außer

DynaWide Glide Modelle)


FXR/FXLR/FXRS Modelle von

1987-1994


FXD Dyna Modelle von

1995-2005, ausser 2005er

FXDC


2005er FXDC Dyna


FXDWG Dyna Wide Glide



Softail Modelle von 1984-1999

und FXDWG Dyna Wide Glide


741654 Für 41mm Gabeln der

FXST Modelle von 2000-2008


FLSTF Modelle von 2000-2006


FLSTF Modelle ab 2007, ausser

FLSTFB Low0


FLHR Road King Modelle von

1992-1998


FLH/FLT Touring Modelle von

1999-2005


FXDX Super Glide Sport


239434 Für alle 49 mm Gabeln der FXD

Modelle ab 2006, ausser FXDF

Fat Bob und FXDC

741605 Für 49 mm Gabel der

FXDF FatBob Modelle ab 2006


FXDC Modelle ab 2007

741604 Für 49 mm Gabeln der V-

Rod Modelle von 2002-2003


VRSCB V-Rod Modelle ab 2004


VRSCR V-Rod Modelle ab 2006


VRSCAW und VRSCDX V-Rod



VRSCF V-Rod Modelle ab 2009

741646 Für XR1200 X Modelle

ab 2008, ausser XR1200 X

741648 Für XR 1200X Modelle

ab 2009

Hyperpro Stossdämpferfedern

239494 Für alle Softail Modelle von

1990-1995

239495 Für FXR Modelle mit 13"

Dämpfern, lila


1996-1999

16-018


GABELFEDERN

Diese hochwertigen Gabelfedern sind aus

den derzeit hochwertigsten Materialien

hergestellt und übertreffen die

OEM Spezifikationen. Werden paarweise

angeboten.

094019 Gabelfedern für FL Modelle von

1949-Anfang 1977

(OEM 46051-49A)

094034 Federsatz für FXWG Modelle

von 1980-1983

(OEM 46048-80)

WHITE BROS SPRINGERGABEL

TIEFERLEGUNGSSATZ

Dieser leicht zu montierende Satz senkt die

Springergabel um 1 1/2". Zeichnet sich durch

gekürzte, verchromte Federn in entsprechend

strafferer und progressiver Abstimmung aus.

Verchromte Negativ-Distanzhülsen werden

mitgeliefert.

Hinweis: Springer-Werkzeug wird für die

Montage/Demontage benötigt und ist

separat erhältlich.

238314 Für Softail Springer EVO

Modelle ab 1988

238315 Springer Montage/ Demontage

Werkzeug

"AMERICAN TUNED"

GABELFEDERN VON

PROGRESSIVE SUSPENSION

Diese progressiv gewickelten Gabel-federn

von Progressive Suspension werden mit einer

lebenslangen Garantie auf Material und

Verarbeitung, geliefert. Diese Federn bieten:

besseren Federkomfort, geringeres

Eintauchen beim Bremsen und verbessertes

Fahrverhalten.Werden als Satz angeboten.

234821 Für 35 mm Showa Gabeln

(Narrow Glide) von 1953- 1986

234824 Für 39 mm Showa Gabeln

(Narrow Glide) an FXRT

Modellen von 1988-1992,

1987-1994 FXRS(P) Convertible

Modelle sowie Dyna Glide

Modelle (ausser Wide Glide) ab

1991

234822 Für 39 mm Showa Gabeln der

1987er bis 1994er FXLR,

Sportster 1988-2003 und

1988-1991 Hugger, sowie

1988-1994 FXR/ FXRS Modelle

235006 Für 39 mm Showa Gabeln aller

XL Hugger Modelle von

1992–2003 (Narrow Glide)

741945 Für 39 mm Gabeln der

Sportster Modelle ab 2004

234823 Für alle Modelle ab 1949 mit

41 mm Wide Glide Gabeln

741908 Für V-Rod Modelle ab 2002 und

Dyna Modelle ab 2006 mit

49mm Gabeln

LOW BOY TIEFERLEGUNGSSATZ

Dieser Tieferlegungssatz bietet die Option,

die Vorderradgabel Ihrer Harley um 3cm bis

5cm tiefer zu legen.Wir glauben, daß dieses

Design mit den längeren Rückfedern

(negative Feder) und den kürzeren

Gabelfedern einen wesentlichen Vorteil

gegenüber der konventionellen

Tieferlegungsmethode mit den kürzeren

Standrohren bietet. Diese sind: Einfacher

Einbau, Gabel muß nicht zerlegt werden,

Option der Einstellung (3 bis 5 cm), schnell

wieder auf Original zurückgebaut. Die Federn

sind progressiv gewickelt, um den kürzeren

Federweg aufzufangen, ohne den

Fahrkomfort einzuschränken. Die Gabel

schlägt nicht, wie beim Original, durch und

der tiefste Einfederpunkt bleibt dem

OEM gleich.

233682 Passend für 41 mm Showa

Gabeln der FLH/FLT Modelle ab

1978, FXWG Modelle von

1980-1986, Softail Modelle ab

1984 und Dyna Wide Glide



Gabeln der Sportster, FXR und

Dyna Glide Modelle ab 1987


Gabeln der Sportster, FX und

FXR Modelle von 1984- 1987



PROGRESSIVE SUSPENSION GABEL-TIEFERLEGUNGSSÄTZE

Progressive Suspension lässt die gesamte, über die Jahre gesammelte Erfahrung, und Kenntnisse

in diese Gabel-Tieferlegungs Kits einfliessen damit nicht nur die Optik verbessert wird, sondern

auch nicht auf Fahrdynamik und Sicherheit verzichtet werden muss. Diese Kits zeichnen sich

durch progressiv gewickelte Federn aus und werden inklusive der erforderlichen Distanzhülsen

und Schritt-für-Schritt Einbauanleitung geliefert. Kits für V-Rod's senken das Bike um 1" ab und

die Kits für Dyna's senken das Bike um 2"ab.

741955 Für 49 mm Gabeln der VRSCA,VRSCB und VRSCD V-Rod Modelle

742031 Für die 49 mm Gabeln der Dyna Modelle ab 2006






"DROP-IN"

GABELTIEFERLEGUNGSKITS

Vergessen sie alles was sie bisher über

Gabeltieferlegungskits wussten, Progressive

Suspension hat die Gabeltieferlegung

komplett revolutioniert. Die Drop-In

Tieferlegungskits sind im Vergleich zu den

klassischen Kits deren Einbau mit viel

Schmutz und realtiv grossem Zeitaufwand

verbunden ist,das reinste Kinderspiel.Bei den

meisten Modellen ist der komplette Wechsel

ganz einfach in 30-Minuten erledigt.

Verkürzen sie die Gabel um bis zu 2 Zoll ohne

die Gabel auszubauen, zu zerlegen oder

Gabelöl wechseln zu müssen. Auch sind für

diese Arbeit keine Spezialwerkzeuge

erforderlich. Die kürzeren Hauptfedern

zusammen mit Progressive's "Secondary

Compensation Springs" machen die

Tieferlegung zu einer einfachen

Angelegenheit.Drop-In Kits ermöglichen eine

Tieferlegung der Gabel von 0-2" (0-5 cm),

oder alles was dazwischen liegt.

744793 Für alle 39 mm Gabeln der XL



Dyna Modelle von 1991-2005

744795 Für alle 49 mm Gabeln der FXD

Dyna Modelle ab 2006


FXST/FLST Modelle ab 1984

sowie FLH/FLT Touring Modelle

ab 1980


MONOTUBE GABELKITS

Endlich gibt es richtige High-Performance

Dämpfungstechnik für die HD Touring und

Softail Modelle. Progressive Suspension`s

modernstes Einrohr-Gabeldämpfungskit ist

die Non-Plus-Ultra Gabeltechnik für die

schweren Motorradgabeln die das Handling

bestimmen. Es wirkt dem starken Eintauchen

beim Bremsen entgegen, verleiht mehr

Stabilität, verbesserte Kurveneigenschaften

und verhindert das Durchschlagen der Gabel.

High-Performance Spezialkomponenten

ersetzen die lasche Dämpfung der

serienmässigen HD Gabeln. Kits enthalten

einen Satz Einrohr-Gasdruckdämpfer und

einen speziell abgestimmten Satz

Gabelfedern sowie erforderliches

Kleinmaterial und eine leichtverständliche

Einbauanleitung auf Englisch. Diese Kits sind

erhältlich für Gabeln mit Standardlänge sowie

für einige Modelle in einer gekürzten Version

die es ermöglichen das Bike um 1" oder 2"

(2.5 oder 5 cm) tiefer zu legen.

Für alle FLH/FLT Touring Modelle

von 1984-1996

744802 Standardlänge

744803 gekürzte Version

Für alle FLH/FLT Touring Modelle

ab 1997, ausser Tri-Glides



Für alle FLST Softail Modelle ab

2000, ausser Springer



NESS GABEL-TIEFERLEGUNGS

KITS

• Ness Design zur vereinfachten Tieferlegung

der Gabel

• Speziell entwickelte Dämpfer die gekürzt

sind und entsprechend versetzte Bohrungen

besitzen um die serienmässigen

Dämpfungseigenschaften bei zu behalten.

• Zur Verwendung der originalen Gabelfedern

• Jedes Kit beinhaltet zwei komplette

Dämpfereinheiten

Hinweis: Bitte prüfen sie stets vor der ersten

Fahrt nach einer Tieferlegung alle

Freigängigkeiten inklusive der Freigängigkeit

des Schutzbleches unter voller Belastung

A28001 Für FXST Softail Modelle von

1984-1999, ausser Springer,

Tieferlegung um 2 1/2" (6.4

cm), geeignet auch für FLST

Modelle von 1986-1999,

Tieferlegung 2" (5.1 cm)

A28002 Für FXST Modelle ab 2000,

ausser Springer und Deuce,

Tieferlegung um 2 1/2" (6.4

cm), geeignet auch für FLST ab

2000 ausser Springer,

Tieferlegung um 2" (5.1 cm)

A28003 Für FXDL Modelle von

1990-2005 FXDL und FXDS von

1994-2005,Tieferlegung um 2

3/4" (7 cm), auch geeignet für

FXD von 1997-2005 und

Sportster XL Modelle ab 1997,

Tieferlegung um 2" (5.1 cm)

Für alle FXST Softail Modelle ab

2000, ausser Springer



Für FXDWG Dyna Wide Glide




Gabeldämpfer

ACHSKLEMME

Für 1949 bis 1984 FL Vorderadachse.

Poliertes Aluminium (OEM 45836-48)

301686 Achsklemme

PM VORDERRADACHSKAPPEN-

KITS

PM bietet ein glattes Achskappen Kit zur

Wiederherstellung der Symmetrie im unteren

Achsaufnahmebereich der Tauchrohre der

FLH und FLT Touring Modelle ab 2000 sowie

der FXST Softail Modelle ab 2007 her.

Hergestellt werden diese Kits aus 6061-T6er

Billet-Alu. Die Verwendung dieses Kits lässt

die Achsaufnahme der serienmässigen HD

Tauchrohre auf beiden Seiten gleich

erscheinen. Erhältlich sind diese Kits mit

verchromtem, schwarz-eloxiertem oder

gebürstetem Finish und eingraviertem PM

Logo. Kit wird im Satz zu 2 Kappen inklusive

Edelstahlschrauben angeboten.

743124 Chrom

743125 Schwarz-anodisieret

743126 Satiniert

DÄMPFER-FEDER FÜR HARLEY FL-

FXWG MODELLE

Federsatz passend für FL 1977-1984 und

FXWG 1980-1983 (OEM 45855-77).

094033 Dämpferfeder, Paar

DÄMPFER-VENTILSATZ FÜR FL

Passend für alle FL Modelle von 1949- früh

1977. Sie werden einzeln angeboten,

beinhaltet alle Teile, des FL Originals, in einer

Bestellnummer. Nach OEM Anforderungen

hergestellt.

339094 Dämpfer-Ventilsatz

DÄMPFEREINHEIT FÜR 35 MM

GABELN

Komplette Einheit für 35 mm Showa Gabeln

an FX/XL 1975-1979. Können aber auch für

alle 35 mm Gabeln der Modelle 1980-1984

montiert werden (außer den Luftunterstützten)

(OEM 45409-75).

094035 Dämpfereinheit

DÄMPFEREINHEIT FÜR 41 MM

WIDE GLIDE GABELN

Komplette Dämpfereinheit für alle Gabelrohre

mit 41mm 1948-1977. Inklusive der

kompletten Dämpferventileinheit, einzeln

(OEM 46161-49).

242113 Dämpfereinheit, einzeln

DÄMPFEREINHEIT FÜR HARLEY

FL SHOWA GABEL

Komplette Dämpfereinheit für FL Gabeln

Showa mit 41 mm von 1977-1984 (außer FLT-

FLHT). Diese Einheit ist ein Duplikat der

originalen Version und erfüllt mindestens

dieselben Anforderungen, einzeln

(OEM 45831-77).


DÄMPEREINHEIT FÜR HARLEY

FXWG GABELN

Passend für FXWG Modelle von 1980-1983,

komplett mit Schrau-be, einzeln

(OEM 45418-80).


GABELDÄMPFER KIT

Eine komplette Dämpfereinheit wie sie bei

den FXST Softail Modellen ab 1984, FXWG

Wide Glide Modellen von 1984- 1986 sowie

bei den FXDWG Dyna Wide Glide Modellen

ab 1991 verwendet wurden.Werden einzeln

pro Holm angeboten.

094160 Gabeldämpfer-Einheit

(OEM 45418-84)



GABELDÄMPFER KIT

Komplette Dämpfereinheiten für Gabeln der

FLST Modelle ab 1986.Werden komplett mit

Schrauben und Scheiben geliefert und einzeln

angeboten (OEM 45932-86).

094161 Gabeldämpfereinheit


Gabeldämpfer



GABEL ABLASSSCHRAUBEN-KITS

Öl-Ablasschrauben mit Kupferscheiben von

James Gaskets. Jeder Satz beinhaltet 2

Ablass-Schrauben sowie 2 dazugehörige

Dichtscheiben.

Für 35mm und 39 mm Gabeln der

XL Modelle ab 1973, FX Modelle

von 1976 – 1983, FXR Modelle von

1987-1994 sowie FXD Modelle von

1991-2005 (OEM 45790-80 &

45996-73)

740601 mit verchromten

Linsenkopfschrauben und

beschichteten Dichtscheiben

Für 39 mm Gabeln der Sportster

Modelle ab 1973, FX Modelle von

1978-1986, Dyna Narrow Glide

von 1994-2005 sowie für 41 mm

Gabeln der Deuce Modelle von

2000-2007 Deuce (OEM 45403-75

& 45996-73)

742464 mit verzinkten Schlitzschrauben

und Kupferscheiben


Innensechskantschrauben und


Für 41 mm Gabeln der Touring

Modelle ab 1977, FXWG Modelle

von 1980 – 1986, Softail Modelle

ab 1987(ausser) sowie für Dyna

Wide Glide Modelle von

1993-2005 (OEM 45406-75 &

45858-77)


Innensechskantschrauben und


TAUCHROHR-BUCHSEN

Ersatzbuchsen zur Führung der Standrohre in

den Tauchrohren der schmalen 39 mm

Gabeln sowie für Wide Glide Gabeln ab 1984.

Wir raten unbedingt zu einem Wechsel dieser

Buchsen,wenn neue Simmeringe erforderlich

werden. Neue Buchsen verhindern extremen

Verschleiss der Simmeringe. Werden

paarweise angeboten.

Für FXR Modelle bis 1994, schmale

Dyna Glide Gabeln der Modelle ab

1991 und Sportster Modelle ab

1987 (39 mm Standrohre)

711280 Oberes Buchsenpaar

(OEM 45461-87)

711281 Unteres Buchsenpaar

(OEM 45465-87)

Für FLT und FLHT Modelle ab 1984,

FXST Modelle ab 1984 und Wide

Glide Modelle ab 1984

711279 Unteres Buchsenpaar

(OEM 45940-84)

711278 Oberes,Tauchrohrbuchsenpaar

(OEM 45866-84)

Für V-Rod Modelle ab 2002, Softail

und FLH/FLT Modelle ab 2008,

sowie Dyna Modelle ab 2006 (49

mm Gabeln)

744109 Untere/Interne

Tauchrohrbuchsen

(OEM 46080-01)

744123 Obere Tachrohrbuchsen

(OEM 46516-01)

TAUCHROHR-BUCHSEN FÜR 41

MM GABELN

Obere und untere Buchse für Harley Wide

Glides von 1949-1977 mit 41mm.Die gerollten

Stahlbuchsen sind von Innen mit schwarz und

bronze beschichteten Oberfläche. Die untere

Buchse besitzt einen zusätzlichen Ölkanal für

eine bessere Schmierung. OEM-Ersatz.

053040 Obere Tauchrohrbuchse

(OEM 45824-49)

053038 Untere Tauchrohrbuchse

(OEM 45823-49)

UNTERER ANSCHLAG FÜR 41 MM

TAUCHROHRE

Passend für alle 41 mm Wide Glide Gabeln

ab 1977 (Showa). Hergestellt aus Aluminium

(OEM 45834-77).

094037 Unterer Anschlag


Lenkungsdämpfer

HYPERPRO’S ALUMINIUM LENKUNGSDÄMPFER

Immer mehr Harley-Fahrer erhöhen die Leistung ihres Motorrades und

fahren dieses bei höheren Geschwindigkeiten. Harley-Davidsons sind

von Hause aus aber nicht für diese hohen Geschwindigkeiten ausgelegt.

In schnellen, langgezogenen Kurven brechen sie gerne aus und bei

Höchstgeschwindigkeiten fangen sie schon mal an zu pendeln. In der

Regel ist die Instabilität der Lenkung hierfür verantwortlich. Die

Verwendung eines Hyperpro Lenkungsdämpfers verbessert das

Handling, sowie den Geradeauslauf des Motorrades erheblich. Sehr

empfehlenswert für alle leistungsgesteigerten Motorräder, unerlässlich

für Rennmotorräder. Aufgrund der Modell vielfalt, an denen der

Hyperpro Lenkungsdämpfer verwendet werden kann, wird dieser ohne

Montagematerial geliefert. Dies muss jeweils entsprechend Ihres

Modells angefertigt werden. Eine feste Verbindung zwischen Rahmen

und Gabel muss dabei gewährleistet sein. Stabile, aber leichte und

gold-eloxierte Schellen sind separat erhältlich 6 verschiedenen Grössen.

Der Einbau des Lenkungsdämpfers sollte unbedingt von einem

qualifiziertem Fachmann durchgeführt werden. Erhältlich sind Dämpfer

mit 140 mm Hub für die meisten Modelle ausser Sportster, bei Sportster

Modellen muss ein Dämpfer mit 160 mm Hub verwendet werden.

Hyperpro Lenkungsdämpfer 140 mm Hub, inklusive

Dämpferklemme ZPN 700749

239431 Schwarz

239430 Hyperpro-Lila

Hyperpro Lenkungsdämpfer 160 mm Hub, ohne

Dämpferklemme

700891 Hyperpro Lenkungsdämpfer, Hyperpro-Lila

700993 Hyperpro Lenkungsdämpfer, schwarz

HYPERPRO LENKUNGS-DÄMPFER FÜR SPORTSTER

MODELLE

Voll einstellbarer Lenkungsdämpfer der Spitzenklasse, zur direkten

Montage an allen Evolution Sportster Modellen ab 1986 mit 39 mm

Gabeln. Ein absolutes Muss für sportliches Fahren um das Risiko von

Hochgeschwindigkeitspendeln drastisch zu reduzieren. Abgesehen

davon,dass diese Dämpfer einstellbar sind,zeichnen sich diese Dämpfer

auch durch ein aktives und Geschwindigkeitsabhängiges

Dämpfungsverhalten aus. Das Dämpfergehäuse aus Aluminium ist im

typischen Hyperpro-lila oder schwarz-eloxiert und die Halterungen sind

aus klar-eloxiertem Billet-Alu. Dämpfer und Montagesatz werden

separat angeboten.

700891 Hyperpro Lenkungsdämpfer, Hyperpro-Lila

700993 Hyperpro Lenkungsdämpfer, schwarz

700890 Montagesatz für Sportster Modelle ab 1986



Standrohrklemmen

700742 Standrohrklemme 39 mm







Dämpferklemme

700749 Dämpferklemme (28,6 mm)


Lenkungsdämpfer/Gabelbrücken



LENKUNGSDÄMPFER-KITS

Montagefertige Lenkungsdämpferkits zur

drastischen Herabsetzung der Gefahr von

Hochgeschwindigkeitspendeln.Der Hersteller

dieser Kits garantiert einen guten

Geradeauslauf bei hohen Geschwindigkeiten,

sowie eine erhöhte Fahrwerksstabilität in

schnellen Kurven. Die Dämpfer sind komplett

einstellbar,durch Verdrehen des Einstellrades.

Die Kits werden komplett mit allen

Anbauteilen inklusive Gelenken und Haltern

sowie detaillierter Montageanleitung

geliefert. Ein absolutes Muss für

Hochleistungsmaschinen. Erhältlich für die

Evo Sportster Modelle ab 1987 mit 39 mm

Standrohren, FXST Modelle von 1984-1999

sowie FXST Softail Modelle ab 2000.

231990 Evo Sportster Modelle von

1987-2003

231988 Evo Sportster Modelle ab 2004

RADIAL RAKED BOLT-ON GABELBRÜCKEN KITS FÜR FLT BAGGER

• Ness Bolt-On Gabelbrückensatz mit Rake verleiht dem Bagger einen Lenkwinkel von 45° und

behält den korrekten Nachlauf bei. Mit diesen Brücken brauchen sie den Rahmen nicht

ausschneiden oder sonst irgendwie modifizieren! Die Auslegung der Geometrie verleiht ein

leichteres Lenkgefühl als beim Serienbike und behält dennoch den Geradeauslauf des

Serienbikes bei hohen Geschwindigkeiten bei.

• Das patentierte Design (US Pat #7438205) ermöglicht die Wiederverwendung der originalen

Standrohre, es müssen kein längeren gekauft werden. Diese Gabelbrücken werden die Höhe

um 1 3/4" (4.5 cm) korrigieren.

• Dieses Kit ist ausgelegt um perfektes Handling mit 21" und 23" Rädern zu erreichen, es eignet

sich nicht für die Verwendung mit serienmässigen Raddurchmessern

• Das komplette Gabelbrücken Kit beinhaltet alles was für eine "Bolt-On" Montage bei allen

FLT Touring Modellen ab 1997, ausser Road Glide Modellen benötigt wird.

• Ein Rad, Reifen oder Frontfender sind im Lieferumfang nicht enthalten

A20360 "Radical-Rake" Gabelbrückensatz

231989 FXST Softail Modelle von

1984-1999

236272 FXST Softail Modelle ab 2000


Gabelbrücken

ARLEN NESS 11° RAKE GABELBRÜCKEN FÜR

TOURING MODELLE

Ein absolutes Muss für alle Bagger mit 21" oder 23" Vorderrädern.

Verbessert das Handling besonders bei langsamer Fahrt und bei hohen

Geschwindigkeiten. Hergestellt aus CNC-gefrästem Billet-Alu und

anschliessend schwarz-eloxiert. Kit besteht aus oberer und unterer

Gabelbrücke, Lenkschaft, Montagematerial,Federwegbegrenzer für

23" Räder und Standrohrverlängerungen für 21" Räder.

A20375 Ness 11° Rake Gabelbrückensatz für FLH/FLT Touring


ARLEN NESS/KEWL METAL 10.5° RAKE

GABELBRÜCKEN FÜR BAGGER

Diese Gabelbrücken vergössern den Rake ihres Baggers auf 38°bei

optimalem Handling, nur in Verbindung mit 23" oder 26" Rädern!

Andere Raddurchmesser funktionieren mit diesem Kit nicht! Mit diesem

Kit ist eine Modifizierung des Lenkkopfes nicht nötig und verlängert die

Front des Bikes um ca. 5" für einen tollen Look. Dieses Kit ist "Made

in USA" und beinhaltet alle Teile die für eine Bolt-On Montage

erforderlich sind und eignet sich für alle FLH/FLT Touring Modelle ab

1997.

Hinweis:Street Glide und Road King Modelle müssen einen zusätzlichen

Scheinwerferring verwenden um den Scheinwerfer korrekt ausrichten

zu können.

A20390 10.5°Rake Gabelbrückensatz für Bagger Modelle

NESS MASSIVE GLIDE GABELBRÜCKEN

• Vier tolle Styles welche die Telegabeln optisch in Upside-Dpwn Gabeln

verwandeln

• Hergestellt aus verchromtem Billet-Alu

• Eignen sich für serienmässige 41mm Standrohre unter Beibehaltung

der originalen Schutzblech- und Bremssattelaufnahmen

• Kit besteht aus Gabelbrücken, Verkleidungen, Gabelschaft,

Scheinwerferaufnahme und allem erforderlichem Montagezubehör

Hinweis: Entwickelt für die serienmässige 22 7/8" FLST

Standrohrlänge, FXST Modelle müssen 2" kürzere Standrohre ZPN

232920 verwenden, FLH/FLT Modelle müssen 2" längere Standrohre

ZPN 232443 2" verwenden. Ausserdem müssen FLST Modelle die

Vorderradachse ZPN 339059 verwenden

A20210 Retro Massive Glide Kit

A20225 Radius Massive Glide Kit

A20200 Battistini Massive Glide Kit

A20215 Grooved Massive Glide Kit

A20211 Retro Massive Glide Kit, 4° Rake

A20205 Radius Massive Glide Kit, 4° Rake

A20201 Battistini Massive Glide Kit, 4° Rake

339059 Vorderradachse für FLST Modelle

232920 22 1/4" Standrohre für FXST Modelle

232443 22 7/8" Standrohre für FLH/FLT Modelle




Gabelbrücken



NESS-TECH GABELBRÜCKEN KIT

• Das ultimative in Sachen Styling, Finish und Passform

• Wide Glide Gabelbrücken für die meisten 41mm Gabeln ab 1949

• Gabelbrücken sind 6061-T6er Billet-Alu CNC-gefräst für überlegene

Festigkeit

• Obere Gabelbrücke besitzt Durchbrüche für tolle Optik und einfache

Verlegung der Züge und Kabel. Lenkerdämpfer können verwendet

werden.

• Untere Gabelbrücke mit integrierten Lenkanschlägen für Dyna, FXR

und XL Modelle. Für alle anderen Modelle muss das Lenkanschlag Kit

A20276 verwendet werden

• Lenkschäfte sind für die serienmässigen Lenkradschlösser gebohrt.

• Diese Kits beinhalten die obere Gabelbrücke, untere Gabelbrücke,

Lenkschaft,Custom Scheinwerferhalter sowie sämtliches Montagematerial

• Chromfinish

A20105 RAD II Gabelbrücken Kit

A20115 Radius Smooth Gabelbrücken Kit, 4° Rake

A20102 RAD II Gabelbrücken Kit, 4° Rake

A20776 Chrom Lenkanschlag-Kit für Softail und 4-Gang Big Twin

A20472 Ersatz-Gabelschaft mit oberem Innensechskant-Bolzen

A20220 Scheinwerferhalter, einzeln

"DE LUXE" WIDE GLIDE UMBAUSATZ

Dies ist der ultimative Umrüstkit, um die Narrow-Glide Gabel Ihrer

Maschine von 1977-1999 auf das Wide Glide Mass zu verbreitern.

Jedes Kit beinhaltet: Chrom-Gabelbrückensatz aus geschmiedetem

Aluminium mit verchromter Abdeckung der unteren Brücke,

verchromten Scheinwerferhalter,speziell verchromte Gabelrohrstopfen,

verchromten Lenkanschlag, verchromte Gabelstamm-Mutter,

verchromte Vorderachse sowie verchromte Distanzstücke damit Sie Ihr

altes Schutzblech wieder montieren können. Die Kits für Modelle von

1977-1983 beinhalten 2 verchromte Bremsscheibendistanzen mit

Befestigungsmaterial. Die Kits für Modelle ab 1984 beinhalten eine

Distanz sowie eine Naben-Blende für die rechte Seite. Diese Kits sind

komplett mit allen erforderlichen Kleinteilen, die zur Umrüstung einer

Narrow-Glide Gabel auf eine Wide-Glide Gabel erforderlich sind. Für

die Modelle nach 1984 mit Doppelscheibe muss ein zweiter

Bremsscheiben spacer zusätzlich bestellt werden. Die Gabelbrücken

besitzen 2° negative Reckung. Bei einigen Modellen ist ein

Ausdistanzieren des Lenkstamms erforderlich.

093512 Für FX Modelle von 1977-1983 und XL Modelle von

1982-1983 mit zwei Bremsscheiben (außer 1979 XL

Modelle)

093522 Für alle Sportster und FXR Modelle von 1987- 1999 mit

39 mm Gabel (außer FXLR)

093480 Bremsscheibenspacer für (42 mm dick) für XL/FX Modlle

von 1984-1987 (35 mm Showa Gabel)

093482 Bremsscheibenspacer (39 mm dick) für XL 87-99 und FX

Modelle

NESS OBERE CUSTOM-GABELBRÜCKE FÜR SPRINGER

MODELLE

• Erhältlich für FXSTS und FLSTS Springer Modelle ab 1988

• Mit dieser Brücke lassen sich sämtliche Riser und Lenker auf der

Springer montieren

• Kann auch mit T-Bar Lenkern die einen Riserabstand von 3

1/2"besitzen ausgestattet werden

• CNC-geferigt aus 6061-T6er Aluminium mit wundebarem Chromfinish

A20778 Für alle FXSTS Modelle

A20779 Für alle FLSTS Modelle


Gabelbrücken

"REV"O"LUTION" II WIDE GLIDE GABELBRÜCKE KITS

FÜR FL/FXWG UND SOFTAIL MODELLE

Zodiac’s leichtgewichtige "Rev"O"lution" Gabelbrücke ist aus 25 mm

starkem, hochwertigen Aluminium hergestellt. Die Unterseiten der

Gabelbrücke sind auf der Unterseite zur Gewichtsersparnis ausgefräst.

Satz beinhaltet Scheinwerferhalter und alle nötigen Anbauteile.Passend

für Big Twin Gabeln mit 41 mm Standrohren der Modelle FL, FXWG

und FXST ab 1949. Die Brücken bieten eine fein gebürstete Oberfläche.

234057 Gabelbrücke Wide Glide,Aluminium

Hinweis: Die Lenker/Riser Montagegummis und Buchsen müssen

etwas gekürzt werden.

REVOLUTION " WIDE GLIDE" GABELBRÜCKEN FÜR

FX, FXR UND SPORTSTER MODELLE

Diese hochglanzpolierten Gabelbrücken Kits verwandeln Ihre schmale

Front in eine 230mm breite "Wide Glide" Version. Wahlweise mit

0°/3°oder 6° Reckung erhältlich. Bei den gereckten Versionen sollten

10-25 cm längere Standrohre montiert werden, so das die

Rahmenunterzüge nach wie vor parallel zum Boden verlaufen, bei dem

gewünschten Stretch-Look. Die Sätze sind aus hochwertigem Luftfahrt-

Aluminium hergestellt und beinhalten sämtliche Anbauteile. Erhältlich

sind die Kits in zwei Versionen. Die erste Version ist für FX Modelle von

1977-1986 mit 35 mm Standrohren, inklusive zwei Nabendistanzen

für die Bremsscheiben (passt ebenfalls für Sportster Modelle, wenn der

Lenkanschlag modifiziert wird und das Lenkjoch gekürzt wird). Die

zweite Version ist für FXR, Dyna Glide und Sportster Modelle von

1987-1999 (ausser FXLR) mit 39 mm Standrohren und wird mit einer

Nabendistanz geliefert.Falls eine zweite Bremsscheibe montiert werden

soll muss eine zweite Nabendistanz bestellt werden.


Hinweis: Nicht geeignet für Modelle mit luftunterstützter Gabel!

Passend für FX Modelle 1977-1986

233100 Kompletter Satz, 0°


233119 Nabendistanz (31mm), FX/XL Modelle

733106 Ersatz-Radachse


"REVOLUTION" RADIUS DELUXE WIDE GLIDE

GABELBRÜCKEN FÜR FL, FXWG UND FXST MODELLE

Diese Custom-Style Gabelbrücken sind aus hochwertigem

Luftfahrtaluminium gefräst und anschließend hochglanzpoliert. Die

sehr massiv wirkenden Gabelbrückenplatten sind aus 25 mm starkem

Material und sind mit 3° Reckung oder ohne Reckung erhältlich. Die

Version mit 3° Reckung erfordert die Verwendung von 4"-6" (10-15 cm)

längeren Standrohren,was den besonders gestretchten Look ausmacht.

Sätze beinhalten: verchromte Lenkschaftmutter, Scheinwerferhalter

und Gabelrohr-Distanzstücke. Passend für alle FL, FXWG und FXST mit

Wide Glide Gabeln.

732105 Standard (0°)

732106 3° gereckt

Passend für FXR Modelle von 1987-1994, Dyna Glide

Modelle von 1990-1999 und Sportster von 1987-1999




233110 Ersatz-Nabendistanz Kit für eine 2te Bremscheibe


Hinweis: Sollte das OEM Schutzblech montiert werden, müssen die

Schutzblechaufnahmen ausdistanziert werden.


Gabelbrücken



FAT PLATE REV"O"LUTION "WIDE GLIDE"

GABELBRÜCKEN FÜR FX, FXR, DYNA UND

SPORTSTER MODELLE

Diese hochglanzpolierten 230 mm breiten Gabelbrücken besitzen die

gleichen hervorragenden Eigenschaften unserer Rev"O"lution

Gabelbrückenserie sind aber aus besonders stabilem 25 mm dickem

Aluminium. Erhältlich wahlweise mit 0°, 3° oder 6° Reckung. Bei den

gereckten Versionen können 10-25 cm längere Standrohre montiert

werden,um die Rahmenunterzüge wieder parallel zum Boden verlaufen

zu lassen und dem Bike den gewünschten "Stretch-Look" zu verleihen.

Die Sätze sind aus hochwertigem Luftfahrt-Aluminium hergestellt und

beinhalten alle Anbauteile inklusive eines Halters zur Scheinwerfermontage.

Erhältlich in zwei verschiedenen Versionen; eine für die FX

Modelle von 1977-1986 mit 35 mm Standrohren inklusive 2

Bremsscheiben-Distanzen (kann ebenfalls für Sportster Modelle

verwendet werden wenn der Lenkanschlag modifiziert wird und das

Lenkjoch gekürzt wurde). Die Gabelbrücken für die Baujahr ab 1987

sind für 39 mm Standrohre ausgelegt und werden inklusive einer

Nabendistanz für EINE Bremsscheibe geliefert. Sollten Sie 2

Bremsscheiben verwenden muss eine 2te Nabendistanz zur

Bremsscheibenaufnahme separat dazu bestellt werden.

Hinweis: Sollte das OEM Schutzblech montiert werden, müssen die

Aufnahmepunkte ausdistanziert werden.

Passend für FX Modelle 1977-1986



233119 Nabendistanz, (31mm)


Passend für FXR Modelle von 1987-1994 und Sportster

Modelle von 1987-1999 sowie Dyna Modelle von

1990-1999 (passt nicht in FXLR Modelle)






Für Sportster 2000-2007 und Dyna Modelle von

2000-2003






Für XL Sportster Modelle ab 2008 (ohne TÜV)






Für Dyna Modelle von 2004-2005 (ohne TÜV)







Gabelbrücken

REV"O"LUTION II "WIDE-GLIDE" ALUMINIUM

GABELBRÜCKEN FÜR SPORTSTER, FXR UND DYNA

MODELLE

Zodiacs leichtgewichtigen Rev"O"lution II Gabelbrücken sind aus 25

mm starkem, hochwertigen Luftfahrt-Aluminium hergestellt. Die obere

und untere Gabelbrücke sind auf der Unterseite zur Gewichtsersparnis

ausgefräst und besitzen abgerundete Kanten. Der Satz beinhaltet

Scheinwerfer-halter für Scheinwerfer mit untenliegendem Montageklotz

und alle nötigen Anbauteile.Alle Aluminiumteile dieser Gabelbrücken

besitzen feine Frässpuren die den gewissen High-Tech Look vermitteln.

Dies ist garantiert die beste Qualität die Sie kaufen können. Passend

für FXR und Sportster Modelle mit 39 mm Standrohren und einer

Bremsscheibe. Falls eine 2te Bremsscheibe verwendet wird muss eine

zusätzliche Nabendistanz verwendet werden.

Passend für FX Modelle 1987-1994 und Sportster

Modelle 1987-1999

234058 Kompletter Satz


GABELBRÜCKENSATZ

Dieser verchromte Gabelbrückensatz ist wahlweise mit 0° oder

2° NEGATIV Reckung erhältlich. Passend für alle Big Twin Wide Glide

Modelle ab 1949.Verwendet werden können die OEM

56153-49 oder Zodiac (ZPN 358242 oder 358267) Lenkerbuchsen.

094015 Gabelbrückensatz mit 2° Negativ-Reckung

(OEM 45700-48 & 56121-48)

094014 Gabelbrückensatz 0° (nicht gereckt)



Passend für Sportster Modelle 2000-2007 und Dyna’s

von 2000-2003



Passend für Dyna Modelle 2004-2005 (ohne TÜV)



CHROM GABELBRÜCKENSÄTZE FÜR HERITAGE

SOFTAIL UND FATBOY MODELLE

Diese Gabelbrücken sind perfekt zur Reparatur oder Restauration, da

sie mit den OEM Teilen absolut kompatibel sind. Passend für Heritage

Softail und Fat Boy Modelle ab 1986.

094043 Gabelbrückensatz, verchromt


Gabelbrücken



MÜLLER BOB STYLE

GABELBRÜCKEN

Wunderschönes Design und

exzellente Detailarbeit ist es

wodurch sich diese Gabelbrücken

abheben. CNC-gefertigt aus über

1 9/16" (40 mm) dickem Billet-Alu,

besitzen diese Gabelbrücken im

berühmten Street Bob Style

besonders schlicht integrierte Billet Standrohrstopfen, welche der

Erscheinung der Brücke regelrecht die Krone aufsetzen. Diese

Standrohrstopfen besitzen sogar integrierte Einstellschrauben mit

denen die Federvorspannung von 0-20 mm gewählt werden kann.

Diese Gabelbrücken sind erhältlich mit 0° oder 5° Rake und besitzen

einen Abstand von 250 mm zwischen den Standrohren. Mehrfache

diskret versteckte Nuten und Bohrungen ermöglichen eine nahezu

unsichtbare Verlegung von Kabeln und Leitungen. Die Lenkanschläge

und Lenkschlossfunktion sind wie bei der serienmässigen Gabelbrücke.

Müller Gabelbrücken sind erhältlich für die meisten Sportster Modelle,

Dyna und Softail Modelle in jeweils schwarz-eloxierter oder

hochglanzpolierter Ausführung. Kits werden komplett mit

Befestigungsmaterial geliefert. Dort wo es erforderlich ist wird eine

Bremsscheiben-Distanz mitgeliefert. Für Doppelscheiben

Anwendungen muss ein zweites Distanzstück separat dazu bestellt

werden.

Für 39 mm Gabeln der FXR Modelle von 1987-1994,

Dyna Modelle 1991-1999 (ausser FXDS) und Sportster

1987-1999 (ausser Hugger)

744300 Poliert, 0° Rake


744314 Schwarz, 0° Rake


Für 39 mm Gabeln der Dyna Modelle 2000-2003

(ausser FXDS) und Sportster 2000-2003 (ausser

Hugger)



744316 Schwarz, 0° Rake


Für 39 mm Gabeln derSportster Modelle 2004-2007

(ausser Hugger)



744318 Schwarz, 0° Rake


Für 39 mm Gabeln der Dyna Modelle von 2004-2005





Für 49 mm Gabeln der Dyna Modelle 2006-2007





Für 41 mm Gabeln der Softail Modelle 1984-1999





Für 41 mm Gabeln der Softail Modelle 2000-2006





Optionale Bremsscheibenspacer Kits für

Doppelscheiben Anwendung



VERCHROMTE GABELBRÜCKEN

INBUSKLEMMBOLZEN

Diese verchromten Bolzen sind unumgänglich, für eine saubere Optik,

wenn man die untere Gabelbrückenverkleidung weglassen möchte.

Gleichfalls passend für unsere OEM-Ersatz Gabelbrücken. Erhältlich

für 39 mm und 41 mm Gablen.

720238 Gabelbrücken-Klemmschrauben für 39 mm Gabeln der

FXR Modelle von 1984-1994, Dyna Modelle von

1991-1996 und Sportster Modelle ab 1987, gerändelter

Innensechskant-Kopf

233134 Gabelbrücken-Klemmschrauben für FX Modelle von

1976-1986 ausser Softail Modelle von 1984-1986,

gerändelter Innensechskant-Kopf mit selbstsichernden

U-Scheiben


Gabelbrücken

CYCLE KRAFT GABELBRÜCKEN

Diese Gabelbrücken mit dem echten Custom-Style werden in Ken´s

Factory von Cycle Craft aus Billet-Alu gefertigt und sind erhältlich mit

poliertem Finish oder schwarz-eloxiert mit klaren Einfräsungen. Sie

besitzen verdeckte Standrohraufnahmen und sind erhältlich für 41mm

Standrohre und mit 7° Rake oder ohne sowie für 49mm Standrohre

mit 7° Rake. Die Versionen mit Rake eignen sich besonders für Bikes

deren Gabln mit 23" oder 26" Rädern ausgestattet werden sollen und

sind erhältlich mit "Dimples" oder "Smooth".

Für 41mm Gabeln, ohne Rake

747225 Dimpled Style, schwarz-eloxiert mit blanken

Ausfräsungen

747224 Dimpled Style, poliert

Für 41mm Gabeln, mit 7° Rake

747227 Smooth Style, schwarz-eloxiert

747226 Smooth Style, poliert


Ausfräsungen

747222 Dimpled Style, poliert

REBUFFINI PAN WIDE GLIDE GABELBRÜCKEN FÜR

41,275 MM STANDROHRE

Rebuffini's Pan Gabelbrücken werden genau wie deren Leda

Gabelbrücken aus 34 mm dickem Billet-Alu hergestellt, zeichnen sich

aber durch eine noch filigranere und schlankere Erscheinung sowie

weiches "Groove" Design aus. Diese Gabelbrücken eignen sich für die

meisten Big Twin Originalrahmen ab 1949 und vergleichbare

Zubehörrahmen mit 1 5/8" Gabelrohren (41.275mm) aus. Sie werden

mit 0° und 6° Rake angeboten und besitzen zur vereinfachten

Kabelführung Schlitze in der oberen Gabelbrücke. Das Lenkjoch dieser

Gabelbrücken ist zur Verwendung des originalen Lenkradschlosses

gebohrt. Die serienmässigen Lenker-Gummidämpfer können bei diesen

Gabelbrücken verwendet werden, müssen aber um 6mm eingekürzt

werden. Wer dies nicht möchte hat weiterhin die Wahl zwischen

speziellen Dämpfern die für diese Brücken ausgelegt sind und Kits

welche die Montage starr legen. Kits werden inklusive einem

Montageblock für die Scheinwerfermontage sowie erforderlichem

Montagematerial geliefert.

Poliert Schwarz Chrom

746268 746269 746270 0° Rake

746271 746272 746273 6° Rake



Für 49mm Gabeln, mit 7° Rake

747231 Smooth Style, schwarz-eloxiert

747228 Smooth Style, poliert


Ausfräsungen

747229 Dimpled-Style, poliert

Zubehör

746332 Chrom Staubschutzkappe Lenkkopflager

746314 Lenkerdämpfer für OEM und die meisten Zubehör Riser

746315 Lenkerdämpfer für 12 mm Riserbolzen

746316 Poliertes "starres" Montagekit

746317 Schwarzes "starres" Montagekit


Gabelbrücken



REBUFFINI`S "LEDA" WIDE GLIDE GABELBRÜCKEN

FÜR 41,275 MM STANDROHRE

Rebuffini´s "Leda" Gabelbrücken bestehen aus massivem 34 mm Billet-

Alu mit weichen, geschwungenen Formen und eignen sich für die

meisten Big Twin Rahmen ab 1949 und 1 5/8" (41,275 mm)

Standrohre. Erhältlich sind sie mit 0° oder 6° Reckung und zeichnen

sich durch einen Schlitz in der oberen Gabelbrücke aus durch den die

Kabel und Züge sehr schön geführt werden können. Das Lenkjoch

besitzt eine eingefräste Nute und eignet sich dadurch zur Verwendung

des serienmässigen Lenkradschlosses. Falls die serienmässigen

Vibrationsdämpfer in der oberen Gabelbrücke verwendet werden sollen,

müssen diese um 6 mm gekürzt werden.Ansonsten können die unten

aufgeführten starren Aufnahmen oder Gummidämpfer optional

verwendet werden. Kits beinhalten einen Montageklotz zur

Lampenbefestigung auf der unteren Gabelbrücke sowie erforderliche

Kleinteile.


746304 746305 746306 0° Rake

746307 746308 746309 6° Rake

Zubehör






REBUFFINI`S "NEW MIRA" GABELBRÜCKEN FÜR

DYNA MODELLE MIT 49 MM STANDROHREN

Rebuffini's New Mira Gabelbrücken werden aus hochwertigem Billet-

Alu CNC-gefräst und zeichnen sich durch eine 34 mm dicke obere

Gabelbrücke und eine fette 56 mm untere Gabelbrücke aus. Diese

Gabelbrücken machen aus der schmalen Gabel eine Wide Glide Gabel

mit beeindruckendem Gabelrohrabstand von 252 mm. Diese

Gabelbrücke lässt sich ohne weitere Modifikationen direkt an den Dyna

Modellen ab 2006 mit 49mm Standrohren montieren.Die Gabelbrücken

besitzen, wie bei der Serie auch, keinen Rake und zeichnen sich durch

eine obere Gabelbrücke mit Schlitz aus,durch die Kabel und Züge schön

verlegt werden können. Das Lenkjoch besitzt eine Bohrung die so

angebracht ist, dass das serienmässige Lenkradschloss weiter

verwendet werden kann.Kits beinhalten neben der oberen und unteren

Gabelbrücke eine verchromte Radachse, einen Montageblock zur

Befestigung eines Scheinwerfers auf der unteren Gabelbrücke,

Schutzblech-Distanzen, Bremsscheibenspacer und erforderliches

Montagematerial. Falls die originalen Lenkungsdämpfer weiter

verwendet werden sollen müssen diese um 6mm eingekürzt werden.

Ansonsten können ein Dämpferkit oder starres Montagekit von

Rebuffini verwendet werden. Grade bei Verwendung von besonders

hohen Lenkern und/oder Risern empfehlen wir unbedingt die

Verwendung von "starren" Montagekits anstatt Gummidämpfern.

"New Mira" Gabelbrücken Kits sind erhältlich in polierter, verchromter

oder schwarz-eloxierter Ausführung.


746434 746435 746436 Für 2006-2007er FXDB,

FXDL und FXDC Dyna

746437 746438 746439 Für FXDB, FXDL und

FXDC Dyna ab 2008






Gabelbrücken

REBUFFINI`S VERSTELLBARE IADI GABELBRÜCKEN

Rebuffini`s Iadi Gabelbrücken sind in der Reckung von 0° bis 10° in

2° Schritten verstellbar. Verstellbare Gabelbrücken eignen sich

hervorragend für Cusombikes oder zur Korrektur des Nachlaufes bei

einer Änderung der Gabellänge und/oder Vorderradgrösse um wieder

optimales Handling sicherzustellen. Dies wird ermöglicht da eine

Veränderung des Lenkkopfwinkels auch den Nachlauf beeinflusst.Wenn

der Nachlauf zu gross ist wird das Bike zwar wunderbar geradeaus

laufen aber sehr schwer auf Richtungswechsel reagieren. Bei einem

Nachlauf der zu kurz geraten ist wird das Bike zwar sehr handlich sein

aber der Geradeauslauf negativ beeinflusst, insbesondere bei höheren

Geschwindigkeiten. Daher ist die Einhaltung des korrekten Nachlaufes

unbedingt erforderlich um ein gutes und vor allem sicheres Handling

des Bikes zu gewährleisten. Die obere und untere Gabelbrücke sind

aus 34 mm dickem, CNC-gefrästem Billet-Alu. Erhältlich sind diese Kits

für alle 39 mm Gabelrohre der XL, FXR und Dyna Modelle ab 1988

sowie 41,275 mm Standrohre der Big Twin Modelle ab 1949. Der

Gabelrohrabstand beträgt das Wide Glide Mass von 252 mm. Alle

Versionen zeichnen sich durch eine obere Gabelbrücke mit Schlitz zur

vereinfachten Verlegung von Zügen und Kabeln aus sowie Bohrungen

zur Montage von starren Risern aus. Kits für 39 mm Gabeln beinhalten

eine verchromte Radachse, einen Bremsscheibenspacer in schwarzer

Ausführung, einen Montageklotz zur Anbringung eines Scheinwerfers

mit untenliegender Aufnahme, Schutzblechdistanzen sowie

erforderliches Montagematerial.Bei der Verwendung von zwei vorderen

Bremsscheiben muss ein zweiter Bremsscheibenspacer separat dazu

bestellt werden. Die Wide Glide Gabelbrücken für 41,275mm

Standrohrdurchmesser sind zur Verwendung der originalen Radachse

ausgelegt.

Verstellbare Iadi Wide Glide Gabelbrücken für 39

mm Gabeln


746274 746275 746276 Für XL, FXR und FXD von

1988-1999

746277 746278 746279 Für XL und FXD Modelle von

2000-2003

746371 746372 746373 Für XL Modelle von 2004-2007

746374 746375 746376 Für FXD Modelle von 2004-2005

746377 746378 746379 Für XL Modelle ab 2008

Verstellbare Iadi Wide Glide Gabelbrücken für

41,275 mm Gabeln


746280 746281 746282 Für die meisten Big Twins ab 1949

Zubehör


Optionale Wide Glide Bremsscheibenspacer für

Doppelscheibe


746260 746773 Für XL, FXR und FXD Modelle von

1988-1999

746267 746774 Für XL Modelle von 2000-2007 und FXD von

2000-2003 mit Speichenrädern


2000-2003 mit Gussrädern

746311 746776 Für XL Modelle ab 2008 und FXD von







Gabelbrücken



Leda Mid Glide Gabelbrücken, 0° Rake


746333 746334 746335 Für XL, FXR und FXD 1988-1999

746339 746340 746341 Für XL und FXD 2000-2003

746416 746417 746418 Für XL 2004-2007, erfordert die

zusätzliche Verwendung von ZPN

746316 oder 746317 starres

Lenkermontage Kit

746422 746423 746424 Für FXD 2004-2005

746428 746429 746430 Für XL Modelle ab 2008,

erfordert die zusätzliche

Verwendung von ZPN 746316

oder 746317 starres


Leda Mid Glide Gabelbrücken, 4° Rake



746342 746343 746344 Für XL und FXD 2000-2003

746419 746420 746421 Für XL 2004-2007, erfordert die




746425 746426 746427 Für FXD 2004-2005






REBUFFINI`S LEDA GABELBRÜCKEN

FÜR SPORTSTER, FXR UND DYNA

Rebuffini´s Leda Gabelbrücken sind aus massivem,

34 mm dickem Billet-Alu und besitzen eine glatte,

elegante Linie und eignen sich für alle XL, FXR

sowie Dyna Modelle ab 1988 mit 39 mm

Standrohren. Sie sind erhältlich mit 0° oder

4° Rake und als Mid- Glide Version mit einem

Standrohrabstand von 222 mm oder als Wide

Glide Version mit 252 mm Standrohrabstand.Alle

Versionen zeichnen sich durch eine geschlitzte

obere Gabelbrücke aus,die eine schöne Verlegung

der Züge und Kabel ermöglicht.Die Gabelbrücken

der Sportster und Dyna Modelle können mit dem

serienmässigen Lenkradschloss kombiniert

werden.Die originalen Schwingungsdämpfer der

Riser müssen um 6mm eingekürzt werden oder

es können starre Aufnahmen verwendet werden.

Kits beinhalten eine verchromte Radachse,einen

polierten Bremsscheibenspacer, einen

Montageklotz für die Montage eines

Scheinwerfers mit untenliegender Aufnahme,

Schutzblechspacer und erforderliches

Montagematerial. Bei Verwendung von zwei

Bremsscheiben muss zusätzlich ein separat

erhältlicher, zweiter Bremsscheibenspacer

verwendet werden. Ein optionaler

Scheinwerferhalter für Originalscheinwerfer die

an der oberen Gabelbrücke montiert werden ist

bei Bedarf separat erhältlich.

Leda Wide Glide Gabelbrücken, 0° Rake


746318 746319 746320 Für XL, FXR und FXD 1988-1999

746324 746325 746326 Für XL und FXD 2000-2003





746404 746405 746406 Für FXD 2004-2005






Leda Wide Glide Gabelbrücken, 4° Rake



746327 746328 746329 Für XL und FXD 2000-2003





746407 746408 746409 Für FXD 2004-2005







Gabelbrücken

Zubehör

746312 Polierter Halter zur Befestigung von Originallampen mit

hängender Halterung an der oberen Gabelbrücke

746313 Schwarzer Halter zur Befestigung von Originallampen

mit hängender Halterung an der oberen Gabelbrücke






Mid Glide Bremsscheibenspacer


746295 746768 Für 1988-1999 XL, FXR und FXD

746296 746769 Für XL 2000-2007 und FXD 2000-2003 mit

Speichenräder


Gussrädern





Wide Glide Bremsscheibenspacer



1988-1999









REBUFFINI´S "ROCK" GABELBRÜCKEN FÜR ROCKER

MODELLE

Rebuffini's Rock Gabelbrücke ist CNC-gefertigt aus hochwertigem

Billet-Alu mit 34 mm starken oberen Platte und einer 56 mm starken

unteren Platte, welche den Standrohrabstand auf beeindruckende 252

mm verbreitert. Diese Gabelbrücke passt ohne Modifikationen direkt

an die Rocker und Rocker C Modelle ab 2008 und ist für die

serienmässigen 49 mm Gabelrohre ausgelegt. Diese Gabelbrücke ist

wie original, ohne zusätzliche Reckung, mit Schlitzen in den oberen

Gabelbrücken, die eine Verlegung der Züge und Kabel erleichtern. Das

Lenkjoch dieser Gabelbrücken besitzt zudem eine Bohrung für das

serienmässige Lenkschloss. Kits beinhalten eine verchromte Radachse,

einen Montageklotz für die Scheinwerfermontage, Fenderspacer,

Bremsscheibenspacer sowie erforderliches Montagematerial. Wenn

die originalen Lenker-Dämpfergummis verwendet werden sollen,

müssen diese um ca. 6mm eingekürzt werden. Falls dies nicht

gewünscht ist können spezielle Dämpfer für die Rebuffini Gabelbrücken

verwendet werden,die aber bei Bedarf separat bestellt werden müssen.

Erhältlich in verchromter, schwarzer oder hochglanzpolierter

Ausführung.


746440 746441 746442 Serienrake


746315 Lenkerdämpfer für Rebuffini Riser






Gabelbrücken



REBUFFINI PAN GABELBRÜCKEN FOR SPORTSTER,

FXR AND DYNA

Rebuffini's Pan Gabelbrücken sind, genau wie die Leda Gabelbrücken,

aus massivem 34 mm Billet-Alu CNC-gefertigt,sind aber noch eleganter

geformt und besitzen zudem noch "Grooves" die zusätzliche Akzente

setzen. Sie sind erhältlich für alle XL, FXR und Dyna Modelle ab 1988

mit 39 mm Standrohren.Angeboten wird eine Ausführung mit 0° und

eine mit 4° Rake als Mid-Glide Version mit einem Standrohrabstand von

222 mm und eine Wide Glide Version mit 252 mm Standrohrabstand.

Beide Versionen zeichnen sich durch einen Schlitz in der oberen

Gabelbrücke aus der dazu dient die Züge und Kabel durch die Brücke

verlegen zu können. Die Sportster und Dyna Ausführungen können mit

dem serienmässigen Lenkschloss kombiniert werden. Die originalen

Schwingungsdämpfer der Riser müssen um 6mm eingekürzt werden

oder es können starre Aufnahmen verwendet werden. Kits beinhalten

eine verchromte Radachse,einen polierten Bremsscheibenspacer,einen

Montageklotz für die Montage eines Scheinwerfers mit untenliegender

Aufnahme, Schutzblechspacer und erforderliches Montagematerial.

Bei Verwendung von zwei Bremsscheiben muss zusätzlich ein separat

erhältlicher, zweiter Bremsscheibenspacer verwendet werden. Ein

optionaler Scheinwerferhalter für Originalscheinwerfer die an der

oberen Gabelbrücke montiert werden ist bei Bedarf separat erhältlich.

Pan Mid Glide Gabelbrücken, 0° Rake



746289 746290 746291 Für XL und FXD 2000-2003


zusätzliche Verwendung von

ZPN 747316 oder 747317

starres Lenkermontage Kit

746386 746387 746388 Für FXD 2004-2005






Pan Mid Glide Gabelbrücken, 4° Rake



746292 746293 746294 Für XL und FXD 2000-2003





746389 746390 746391 Für FXD 2004-2005






Pan Wide Glide Gabelbrücken, 0° Rake



746261 746262 746263 Für XL und FXD 2000-2003





746359 746360 746361 Für FXD 2004-2005






Pan Wide Glide Gabelbrücken, 4° Rake



746264 746265 746266 Für XL und FXD 2000-2003





746362 746363 746364 Für FXD 2004-2005







Gabelbrücken

Zubehör

746312 Polierter Halter zur Befestigung von Originallampen mit

hängender Halterung an der oberen Gabelbrücke

746313 Schwarzer Halter zur Befestigung von Originallampen

mit hängender Halterung an der oberen Gabelbrücke






Mid Glide Bremsscheibenspacer


746295 746768 Für 1988-1999 XL, FXR und FXD


Speichenräder


Gussrädern





Wide Glide Bremsscheibenspacer



1988-1999









ERSATZACHSEN FÜR REBUFFINI GABELBRÜCKEN

Ein Unfall kann nicht nur Gabelrohre oder Gabelbrücken beschädigen,

auch die Vorderradachsen können sich verziehen. Ersatzachsen für

originale Gabelbrücken mit Rädern finden sie in Kapitel 11 dieses

Kataloges. Aber was tun wenn die Rebuffini-Achse krumm ist? Die

Serienachsen können hierfür nicht als Ersatz verwendet werden. Daher

bieten wir hier die gleichen, verchromten Achsen an die sie auch in den

Gabelbrücken Kits von Rebuffini finden.

Mid Glide Wide Glide


1988-1999 mit Rebuffini Gabelbrücken

746298 746300 Für XL Modelle von 2000-2007 und

Dyna Modelle von 2000-2003 mit

Rebuffini Gabelbrücken

746349 746350 Für XL Modelle ab 2008 mit Rebuffini

Gabelbrücken

746301 746302 Für Dyna Modelle von 2004-2005 mit


- 746303 Für Dyna Modelle von 2006-2007 mit


- 746351 Für Dyna Modelle ab 2008 mit


- 746352 Für FXCW/FXCWC Rocker Modelle ab

2008 mit Rebuffini Gabelbrücken

TAURUS OBERE CUSTOM GABELBRÜCKE FÜR FXSTS

SPRINGER

Rebuffini's obere Gabelbrücke aus Billet-Alu ermöglicht die Montage

der Rebuffini "Naus" Riser,oder anderen vergleichbaren Zubehör-Riser

oder T-Bar Lenker mit 3 1/2" Lochabstand zwischen den Aufnahmen

an allen FXSTS Springer Modellen ab 1988. Diese Brücken eignen sich

allerdings NICHT für die Cross Bones und Springer Gabeln der FLSTS

Modelle.Diese Gabelbrücke wird aus CNC-gefrästen Billet-Alu gefertigt

und ist erhältlich mit poliertem, verchromtem oder schwarzbeschichtetem

Finish.

746251 Poliert

746252 Schwarz-eloxiert

746253 Chrom




Gabelbrücken



TOLLE ALUMINIUM GABELBRÜCKEN

Diese gefrästen Gabelbrücken von Tolle sind mit 3 verschiedenen

Reckungen von 3°, 5° und 7° erhältlich sowie als Fat Bob Custom Style

Ausführung mit sichtbaren Verschlusschrauben der Standrohre und als

Fat Bob Style mit unsichtbaren Verschlusschrauben. Um guten

Geradeauslauf und einwandfreies Handling zu erreichen, sollten Sie

auf jeden Fall die richtige Kombination von Standrohrlänge und

Lenkkopfwinkel überprüfen, damit sie den korrekten Nachlauf

erreichen. Falls Sie diesbezüglich Fragen haben sollten, wenden Sie

sich bitte an Ihren Zodiac Händler, damit er Sie fachgerecht beraten

kann. Der korrekte Nachlauf beträgt 50-100 mm für Starrahmen und

80-150 mm für Schwingen-Rahmen. Die obere Gabelbrücke der Fat

Bob Custom Gabelbrücke besitzt offene Nuten, welche den Druck auf

die Standrohre erhöhen und die Verschlußschrauben entlasten. Dies

erhöht die Stabilität der Gabel erheblich, insbesondere bei langen

Standrohren. Die untere Gabelbrücke beider Gabelbrücken besitzen

ebenfalls diese Klemmung auf der Hinterseite,um eine möglichst sichere

Klemmung der Standrohre zu gewährleisten. Diese Eigenschaften

werden Sie an den OEM oder den meisten anderen Gabelbrücken nicht

finden! Die Breite der Gabelbrücke beträgt 250 mm und die Bohrungen

für die Standrohre nehmen 41,27 mm Standrohre oder 35 mm bzw. 39

mm Standrohre und Gabelrohrstopfen mit entsprechenden

Reduzierhülsen auf. Lenkanschläge, Reduzierhülsen sowie andere

Einzelteile sind separat erhältlich. Falls Sie eine Reckung wünschen,

die von den unten gelisteten abweicht, setzen Sie sich bitte mit Ihrem

Zodiac Händler in Verbindung, da die Möglichkeit besteht,

Sonderanfertigungen herstellen zu lassen.

Fat Bob Custom Style Gabelbrückensatz mit

sichtbaren Verschlusstopfen der Standrohre für die

meisten Starrahmen, Duo-Glides, 4-Gang FL/FX und

Softail Modelle bis 1990, wenn separate

Lenkkopflageraufnahmen verwendet werden.

+3° +5° +7°

731172 731173 731174 Mit integriertem

Lenkanschlag

Fat Bob Custom Style Gabelbrückensatz mit

sichtbaren Verschlusstopfen der Standrohre für

FXD, FXR, XL und Softail Modelle ab 1991 mit

eingegossenen Aufnahmen für Lagerschalen.

+3° +5° +7°

731175 731176 731177 Mit integriertem

Lenkanschlag

Fat Bob-Stil Gabelbrückensatz mit versteckten

Verschlusstopfen der Standrohre für Starrahmen,

Duo-Glides, 4-Gang FX/FL und Softail Modelle bis

1990, wenn separate Lagerschalenaufnahmen

verwendet werden.

+3° +5° +7°

731184 - 731186 Mit integriertem

Lenkanschlag

Fat Bob-Stil Gabelbrückensatz mit versteckten

Verschlusstopfen der Standrohre für FXR, FXD, XL

und Softail Modelle ab 1991 mit eingegossenen

Lagerschalenaufnahmen.

+3° +5° +7°

731187 731185 731189 Mit integriertem

Lenkanschlag

Adapterbuchsen und Gabelrohrstopfen

Notwendig um 35 mm und 39 mm Standrohre der Sportster, Dyna

und Superglide in die Tolle Gabelbrücken montieren zu können.

711165 Adapterbuchsen 35 mm to 1 5/8" (41.27 mm)


731200 Gabelrohrstopfen für 39mm Standrohre in Verbindung

mit Tolle´s "Hidden Tube" Gabelbrücken


Gabelbrücken

TOLLE’S EINSTELLBARE GABELBRÜCKEN

Tolle’s berühmte Verstellbrücken wurden 1986 patentiert. Das Einzigartige an diesen

Gabelbrücken ist der verstellbare Neigungswinkel, der eine individuelle Anpassung an jede

Standrohrlänge ermöglicht und somit eine optimale Fahrwerksgeometrie ermöglicht. Die

wenigsten wissen den optimalen Nachlauf ihrer Maschine . Als Richtwert gilt für Starrahmen

zwischen 2" und 4" (50 mm-111 mm). Für gefederte Rahmen gilt ein Nachlauf von 3"-6"

(75-152 mm) als optimal. Diese aus Luftfahrtaluminium gefrästen Gabelbrücken bieten einen

Verstellbereich von 0-17° was eine Einstellung des optimalen Nachlaufes ermöglicht egal wie

kurz oder lang Ihre Gabel ist. Tolle Gabelbrücken werden in hochglanzpolierter Ausführung

angeboten. Die untere Gabelbrücke weist zur besseren Klemmung geschlitzte Aufnahmen der

Standrohre auf. Nicht einmal originale Gabelbrücken besitzen diese Eigenschaft. Erhältlich sind

diese Gabelbrücken in Mid-Glide Abmessungen mit 220 mm Breite oder Wide-Glide Abmessungen

mit 250 mm Breite. Beide Gabelbrücken sind für 1 5/8" (41.27 mm) Standrohre ausgelegt und

können unter Verwendung der angebotenen Reduzierstücke sowie Standrohrstopfen auch mit

den 39 mm Standrohren der XL, FXR und Dyna Modelle kombiniert werden. Lenkanschläge,

Reduzierhülsen sowie weitere dazugehörige Teile sind separat erhältlich.

Verstellbare Mid-Glide Gabelbrücke (220 mm)

711134 Für Starrahmen, Duo-Glides, Dyna, FXR, XL und Softail Modelle bis 1990, poliert

Verstellbare Wide-Glide Gabelbrücke (250 mm)

711138 Für Starrahmen, Duo-Glides und Softail Modelle bis 1990 wenn separate

Lagerschalenaufnahmen verwendet werden, für Dyna, FXR, XL und Softail

Modelle ab 1991 mit intergrieterten Lagerschalenaufnahmen

Standrohr-Reduzierhülsen

Werden benötigt um 39 mm Standrohre der FXR, FXD und XL in den verstellbaren

Gabelbrücken verwenden zu können


RADNABEN-DISTANZSCHEIBEN

A. 711204 Umrüstadapter von

Trommelbremse der


auf Bremsscheibe

B. 711205 FX Nabe (1977-1983) auf

250 mm Hydra Tolle Gabel

C. 711206 FX Nabe (1977-1983) auf

220 mm Hydra Tolle Gabel

D. 711207 FX Nabe/Gabel

(1977-1983) auf 250 mm

Tolle G-Brücke

E. 711208 FX Nabe/Gabel

(1977-1983) auf 220 mm

Tolle G-Brücke

VORDERRADACHSEN

A. 711195 Für Tolleglide Tauchrohre

mit unsichtbarer

Achsaufnahme & G-Brücke

in 250 mm Breite

B. 711197 Für Tolleglide Tauchrohre

mit unsichtbarer

Achsaufnahme G-Brücke in

220 mm Breite,

C. 711199 Für 39 mm Gabel & G-

Brücke mit 220 mm Breite

D. 711200 Für 39 mm Gabel & G-

Brücke mit 250 mm Breite



Edelstahl Verschlusstopfensätze für verstellbare Gabelbrücken

Ersatzstopfen aus Edelstahl für verstellbare Gabelbrücken von Tolle.

Werden Paarweise angeboten.

711144 Für 1 5/8" Standrohre von 1949-1977

711145 Für 1 5/8" Standrohre ab 1978

711146 Für 39 mm Standrohre ab 1984

TÜV-PRUFBERICHT VON 0-14°


Gabelbrücken & Zubehör



LENKER-/RISERABDECKUNG FÜR

FL MODELLE, VERCHROMT

Passend für alle FL/FLH Modelle von

1960-1984. Wahlweise mit oder ohne

Bohrung für Lenkungsdämpfer.

241161 Abdeckung mit Bohrung

(OEM 58589-60)

241159 Abdeckung ohne Bohrung

(OEM 58590-60)

LENKER-/RISER

MONTAGEBUCHSEN FÜR FL

GABELBRÜCKE

Originalgetreue Einpressbuchsen für FL

Modelle von 1949-1972, Paar.

094028 Standard Buchsen

(OEM 56158-49)

094025 Standard +.007" Übergröße

DREITEILIGE ABDECKUNG FÜR

UNTERE GABELBRÜCKE FX-XL

Als verchromte dreiteilige Abdeckung für die

originale, untere, schwarze Gabelbrücke an

XLX Modellen 1983-1985, XR 1000 von

1986-1987 sowie FXR und XL 883 Modellen

mit 35 mm Gabeln. Die Standrohre müssen

dabei nicht ausgebaut werden. In Minuten

montiert mit verchromten Anbauteilen

(OEM 45708-85T).

301657 Dreiteilige Abdeckung

VERCHROMTE UNTERE

GABELBRÜCKENABDECKUNG

Passend für alle Modelle ab 1971 mit 35 mm

Standrohren (OEM 45751-71A).

093515 Verchromte untere

Gabelbrückenabdeckung

BIG TWIN LENKKOPFLAGER-

ABDECKUNG

Verchromt für Big Twins ab 1960.

093432 Obere (OEM 48361-80)

093434 Untere (OEM 48365-48)

LENKKOPFLAGERSATZ

Diese Timken Lenkkopflager dienen als

Originalersatz für alle Big Twin Modelle ab

1960, Sportster Modelle ab 1982 sowie V-

Rod Modelle ab 2002. Werden als Set

bestehend aus Lager mit dazugehöriger

Lagerschale angeboten. Pro Motorrad

werden 2 Sets benötigt.

056072 Lagersatz besteht aus einem

Lager und einer Lagerschale

(OEM 48300-60)

LUFTLEITBLECH FÜR TOURING


Hochglanzverchromtes Luftleitblech der

unteren Gabelbrücke an den meisten FLH/FLT

Modellen von 1979-2000.

339012 Luftleitblech

(OEM 58520-79TB)

WIDE GLIDE

LENKUNGSDÄMPFER-

EINSTELLSCHRAUBE

Passend für FL Modelle von 1949-1977,

verchromt (OEM 46700-49).

093500 Wide Glide Lenkungsdämpfer-

Einstellschraube

LENKKOPFLAGER MUTTER

Staubabdeckung & Mutter in einem,

verchromt. Für FL 1949- früh 1977, FXWG ab

1980 und FXST ab 1984 (OEM 48330-48A).

094012 Lenkkopflager Mutter

LENKKOPFLAGER- EINSTELL-

MUTTER

Verchromte Mutter zur Lenkkopflagereinstellung

(OEM 48330-48A).

345125 Lagerstellmutter



VERCHROMTE LENKKOPFLAGER

AUFNAHME

Verchromte Lagerschalen zur Aufnahme der

Lenkkopflager für die gängigsten Harley

Modelle. Geeignet für alle FL/FLH Modelle

von 1960-1984,FX Modelle von 1971-1985,

FXWG Modelle von 1980-1986, Softail

Modelle von 1984-1988 sowie viele

Zubehörrahmen. Können ebenfalls

verwendet werden um Big Twins der Baujahre

1949-1959 von Kugellager auf die Timken-

Style Kegelrollenlager umzurüsten. Werden

im Satz zu 2 Stück angeboten

(OEM 48311-60).

056070 Verchromte

Lenkkopflagerschalen

"UNSICHTBARE" EDELSTAHL-

LENKANSCHLÄGE

Montieren Sie diese verdeckten

Lenkanschläge aus Edelstahl um ein

Anschlagen des Lenkers oder der

Gabelbrücke am Tank zu verhindern.

Geeignet für alle Sportster und Big Twin

Rahmen deren Lenkkopflagerschalen

aufnahmen im Rahmen eingepresst sind,egal

ob Originalrahmen oder entspechende aus

dem Zubehör. Treiben Sie einfach die untere

Aufnahme anstatt des Originalteils in den

Rahmen, bohren Sie 4 Löcher durch diese

neue Aufnahme in den Rahmen und verstiften

diese mittels den 4 mitgelieferten Pass-

Stiften. Der Lenkanschlag selbst wird auf die

gleiche Weise auf der unteren Gabelbrücke

installiert. Eine dazu passende obere

Aufnahme ist ebenfalls in diesem Kit

enthalten. Hergestellt aus

hochglanzpoliertem Edelstahl. Funktioniert

mit den originalen Lagern und Dichtringen.

Die untere Lenkanschlagplatte ist die gleiche

wie sie auch in unseren NSC High Neck und

-Low Seat Rahmenkits verwendet wird und ist

ebenfalls separat erhältlich.

094245 "Unsichtbarer" Lenkanschlag-

Kit für Big Twins

094243 Untere Lenkanschlagplatte für

integrierten Lenkanschlag

LENKKOPFLAGER AUFNAHME

FÜR 45CI UND SPORTSTER


Verchromte Lenkkopflager Aufnahme für

45CI (750 ccm) Modelle von 1940-1973 und

für Ironhead Sportster Modelle von

1954-1977. Die erhältlichen Timkenlager

Kegelrollenlager ersetzen die originalen

Kugellager und sollten verwendet werden.

Alle Teile werden einzeln angeboten.

301644 Verchromte Lageraufnahme,

einzeln (OEM 48310-30).

231868 Timken Lenkkopflager, Unten

231869 Timken Lenkkopflager, Oben

231984 Obere oder untere Timken

Lagerschale, für die o.g. Lager,

einzeln

LENKANSCHLÄGE AUS EDELSTAHL

Lenkanschläge aus Edelstahl für Modelle mit

eingelassenen Aufnahmen für Lagerschalen

und Modellen mit eingegossenen Aufnahmen

für Lagerschalen. Der unsichtbare

Lenkanschlag Satz ist mit nur der unteren

Aufnahme erhältlich oder als Satz mit oberer

und unterer Aufnahme erhältlich.

A. 711160 Lagerschalenaufnahme mit

unsichtbarem

Lenkanschlag für Big Twins

B. 711161 Lagerschalenaufnahmenpaar

oben/unten

mit unsichtbarem

Lenkanschlag für Big Twins

C. 711162 Lagerschalenaufnahme mit

Lenkanschlag für alle XL,

FXD und FXR Modelle

D. 711163 Lagerschalenaufnahme mit

Lenkanschlag für alle Duo-

Glide und Softail Modelle

bis 1999 sowie die meisten

Zubehörrahmen im Softail-

Style sowie für Starrahmen

Modelle

E. 711168 Für Twin Cam Softail


UNSICHTBARER LENKANSCHLAG

Die sauberste Art und Weise, den Lenker

daran zu hindern,den Tank zu berühren.Ohne

sichtbare Halter oder Bolzen wird dieser Satz

aus hochglanzpoliertem Edelstahl hergestellt.

Einmalig in der Konstruktion und je nach

Lenker einstellbar.

239441 Unsichtbarer Lenkanschlag

EDELSTAHL LENK-ANSCHLÄGE

Diese Lenkanschläge aus Edelstahl eignen

sich besonders gut wenn Sie eine neue

Gabelbrücke montieren oder gar eine ganze

Gabel in Ihren Rahmen einbauen,egal ob dies

ein Originalrahmen oder ein Rahmen aus dem

Zubehör ist. Verhindert ein Anschlagen der

Gabel oder des Lenkers am Tank. Montiert

werden diese Anschläge auf der unteren

Gabelbrücke unter dem originalen

Lenkkopflager. Bohren Sie einfach 4 Löcher

in die Gabelbrücke unter Verwendung des

Lenkanschlages als Bohrschablone und

befestigen Sie diesen anschliessend mittels

der mitgelieferten Stifte auf der Gabelbrücke.

Erhältllich sind 2 Versionen:Ausführung A für

FXR, Sportster und Dyna Rahmen sowie

Ausführung B für Starrahmen, Duo Glide und

Softailrahmen.

A. 094246 Für XL, FXD und

FXR Modelle

B. 094247 Für Starrahmen,

Duo Glide und

Softailrahmen







INNENLIEGENDER

LENKANSCHLAG

Dieser innenliegende und unsichtbar

intergerierte Lenkanschlag ist aus Edeltahl

gefertigt und verhindert das Anschlagen der

Gabelbrücke am Tank ohne unschöne

Laschen oder Halter welche die Optik ihres

Bikes stören könnten. Die Auslegung der

Lenkkopfschale bietet einen massiven

Lenkanschlag. Erhältlich mit Lageraufnahmen

in einer glatten Ausführung oder im

Groove Design Funktioniert mit den

serienmässigen Lenkkopflagern und

Dichtscheiben und eignet sich für jeden Big

Twin Rahmen mit eingepressten

Lageraufnahmen.

090097 Grooved VA Lenkanschlag Kit

090099 Smooth VA Lenkanschlag Kit

094244 Lenkanschlag einzeln für untere

Gabelbrücke

LENKJOCHMUTTER-

SICHERUNGSBLECHE

Sicherungsbleche für die Lenkjochmuttern

der Wide Glide Gabeln ohne mechanischen

Lenkungsdämpfer wie sie bei den FL

Modellen von 1949-1977, FLH Modellen von

1980-1984,FXWG Modellen von 19801986,

FXWG/ FXST ab 1984, FXDWG 1993-2007,

FXD 2006-2007 sowie FXCW Modellen ab

2008 verwendet wurden.

292176 Sicherungsbleche, Händler VPE

10er-Pck (OEM 45717-63)

GABELSCHAFT-MUTTER "GLIDE"

Diese "Glide"-Mutter ist eine weitere

optische Aufwertung für Ihre Gabelbrücke.

Diese hochglanzverchromte Hutmutter passt

auf alle Wide-Glide Gabelbrücken ohne

Reibdämpfer (OEM 45718-60).

345118 Gabelschaftmutter "Glide"

GABELBRÜCKEN GABELSCHAFT-

MUTTER FÜR HARLEY NARROW

GLIDE

Dreifach verchromt, pas-send für FX, FXR ab

1971 und XL ab 1979 mit originaler

Gabelbrücke (OEM 45718-71).

059005 Dreifach verchromt

COLONY LENKSTAMMMUTTER

"CUSTOM DOMED"

Hochglanzverchromte Mutter für den

Lenkstamm in Spitzenqualität von Colony.

Wird komplett mit verchromter U-Scheibe

geliefert. Geeignet für alle FLST, FXR, Dyna

(ausser FXDWG) und Sportster Modelle ab

1986.

741831 Lenkstammutter

GABELSCHAFT- MUTTER

Wide Glide Gabeln außer Modellen mit

mechani-schem Lenkungsdämpfer

(OEM 45718-60).

345126 Stamm-Mutter

CUSTOM GABELROHRSTOPFEN

FÜR FRÜHE WIDE GLIDE GABELN

Erstklassige, verchromte Gabelrohrstopfen

für FL/FLH Wide Glide Gabeln der Baujahre

von 1949-1977.

741825 "Made in USA" by Colony,

werden einzeln inklusive Chrom

U-Scheibe angeboten


COLONY CUSTOM

LENKSTAMMHUTMUTTER

Hochwertige, verchromte Hutmutter im

Custom Stil für den Gabelstamm. Die

Unterseite besitzt einen Absatz der den

sicheren Sitz in der Gabelbrücke sichert .

Erhältlich für Big Twin Modelle von 1936 bis

1977 sowie 45 CI Modelle mit Springergabel.

741829 Für Big Twin Modelle von

1936-1977

741830 Für 45 CI Modelle mit

Springergabel

VA-STANDROHR-

VERSCHLUSSCHRAUBEN

Diese hochwertigen Verschlussschrauben

(OEM Ersatz) von Tolle sind aus

hochglanzpoliertem Edelstahl gefertigt und

werden paarweise angeboten.

711147 Für Wide Glide Gabeln von

1949-1977

711148 Für Wide Glide Gabeln ab 1978


STANDROHR-

VERSCHLUSSSCHRAUBEN FÜR

FXWG/FXST AB 1977

Verchromt passend für FXWG und FXST außer

Springer Modelle, Paar (OEM 45419-80).

093472 Standrohr-Verschlussschrauben

COLONY STANDROHR-


SPÄTE WIDE GLIDE GABELN

Hochglanzverchromte Spitzenqualität von

Colony. Verschlussschrauben inklusive

verchromter U-Scheibe (OEM 5710) für alle

Standrohre der FL,FLH,FLT,FXWG und Softail

Modelle mit Showa Wide Glide Gabeln.

Werden einzeln angeboten.

741826 Standrohr-Verschlusschrauben

mit U-Scheibe (OEM 45419-80)

CHROM CUSTOM

GABELSTOPFENSET

Diese schlanken und wunderbar verchromten

Gabelrohrstopfen eignen sich für alle Gabeln

der Big Twin Modelle ab 1977 mit 41mm

Standrohren. Zeichnen sich durch verdeckten

Innensechskant aus und werden inklusive der

benötigten O-Ringe paarweise geliefert.

094279 Custom Gabelstopfenset

verchromt

U-SCHEIBE FÜR STANDROHR-

VERSCHLUSSSCHRAUBEN

Erstklassige, verchromte U-Scheiben wie sie

unter den Verschlusstopfen der FL, FLH, FLT,

FXWG und Softail Modelle ab 1949 mit 41

mm Showa Wide Glide Gabeln verwendet

werden.Werden in 2er Packs und 10er Packs

angeboten. (OEM 5710)

292171 Verchromt passend 1949-1977

FL Modelle und FXWG 1980-

1983, 10er Pack (OEM 5710).

741827 U-Scheiben für Standrohrstopfen

(OEM 5710), 2er Set



NARROW GLIDE GABELN


Colony. Verschlussschrauben für die

Standrohre der FX, FXR und Sportster Gabeln

von 1973- Mitte 1985. Werden einzeln

angeboten (OEM 45993-73).

741821 Hochglanzverchromte

Spitzenqualität von Colony


VERSCHLUSSSCHRAUBEN FÜR 39

MM GABELN


Colony. Verschlussschrauben für die

Standrohre der Sportster, FXR und Dyna

Modelle mit 39 mm Gabeln ab 1987.Werden

einzeln angeboten.

741822 Standrohr-Verschluss-Schraube

(OEM 45996-87)



COLONY "DOM" STANDROHR-




Colony. Dom-Verschlussschrauben für die

Standrohre der FL, FLH, FLT FXWG und Softail

Modelle mit Showa Wide Glide Gabeln ab

1977. Werden einzeln angeboten

(OEM 45419-80).

741828 Dom-Verschlussschrauben


VERSCHLUSSSCHRAUBEN

Verchromt für Narrow Glide (schmale)

Gabeln, Paar (OEM 45993-73).

301119 Standrohr-Verschluss-

Schrauben


WIDE GLIDE GABELN

Verschlussschrauben für die Standrohre der

FL/FLH Wide Glide Vorderradgabeln der

Baujahre von 1949-1977. Wird einzeln

angeboten.

741823 StandrohrVerschlus- schraube

(OEM 45776-48)


Gabelbrücken & Zubehör/Gabeldichtsätze



COLONY "DOM" STANDROHR-




Colony. Dom-Verschlussschrauben für die

Standrohre der FL, FLH, FLT FXWG und Softail

Modelle mit Showa Wide Glide Gabeln ab

1977. Werden einzeln angeboten

(OEM 45838-77).

741824 Dom-Verschlussschrauben


WIDEGLIDE

Verzinkt für FL(H) Gabeln von 1949-1977,

Paar (OEM 45776-49).

093436 Verschlusstopfen, Paar

STANDROHR-


FXWG/FXST AB 1977

Verchromt passend für FXWG und FXST außer

Springer Modelle, Paar (OEM 45838-77).

094143 Standrohr Verschluss-

Schrauben

FXST/FLST PRO-ONE

VERCHROMTE

GABELSTAUBKAPPEN-

ABDECKUNG

Diese wunderschönen Abdeckungen sind aus

dem vollen Aluminium gearbeitet und werden

wahlweise in glatt oder mit Einfräsungen

geliefert. Perfekt kombinierbar mit den

anderen Pro-One Abdeckungen für

Lenkachse und Standrohre.

239424 Glatt, verchromt

239423 Mit Einfräsungen, verchromt

GABEL STAUBMANSCHETTEN

UND ABDECKUNGEN

Aus synthetischem Gummi hergestellt und in

drei verschiedenen Größen erhältlich. Wir

bieten außerdem eine verchromte Abdeckung

an, die auf die OEM und Zodiac Manschetten

paßt. Beides wird paarweise angeboten,

Staubmanschette.

358013 Klein, für Harley mit Kayaba

Gabel FX/XL (OEM 45983-73)

358012 Medium, für Harley Showa

Gabel FX-XL (OEM 45404-75)

359018 Groß für Harley Wide Glide

Gabel FL-FLH

358077 Groß, OEM Ersatz für FXWG

1980-1986 und FXST ab 1984

(OEM 45420-80)

301248 Chromkappen FX(R)/XL mit 35

mm Standrohren

(OEM 45350-84T)

301433 Chrom Kappen für 4-Gang FL

Modelle von 1949- früh 1977

(Passen über die originalen

Staubmanschetten)

GABELDICHTRINGE, -CLIPSE UND

STÜTZSCHEIBEN

Kupferdichtscheiben für die Ablassschrauben,

Verschlussstopfen-Scheiben, Clipse,

Gabeldichtringe + Stützringe, O-Ringe,

Staubmanschetten sowie ale anderen

Kleinteile die zur kompletten Abdichtung

einer Gabel erforderlich sind.

Für 35mm Gabeln der FX,FXR und

Sportster Modelle von 1980-1987

A. 742469 Drahtsicherungsclipse, 6er-

Pack (OEM 45908-80)

Für 39mm Gabeln der FXR Modelle

von 1987-1994, Sportster ab 1988

sowie Dyna Narrow Glide Modelle

von 1991-2005


Pack (OEM 45905-87)

B. 742398 Staubmanschette, einzeln

(OEM 45401-87)

C. 742460 Stützring Gabeldichtring,

2er-Pack (OEM 45377-87)

Für 41 mm Gabeln der FL/FLH


A. 742466 Sicherungsclipse, 6er-Pack,

James Gaskets

(OEM 45842-77A)

C. 742467 Stützring Gabeldichtring,

2er-Pack (OEM 45844-77)

Für 41 mm Gabeln der Softail und

Touring Modelle ab 1985 sowie

Dyna Modele von 1991-2005

C. 742400 Stützringe Gabeldichtring,

2er-Pack (OEM 45865-84)

Für 49 mm Gabeln der V-Rod

Modelle ab 2002, Dyna Modelle

ab 2006 und Rocker/Rocker-C



Pack (OEM 46513-01)

B. 742471 Staubmanschetten, 2er-

Pack (OEM 46512-01)

D. 742474 Kupferringe,

Dämpferhalteschrauben,

6er-Pack (OEM 46615-06)


Gabeldichtsätze

DICHTRINGE FÜR

LUFTUNTERSTÜTZTE GABELN

O-Ringe und Dichtringe für luftunterstützte

Gabeln der Touring Modelle von 1994-1999.

1. 742459 Beschichtete

Dichtscheiben, 6er-Pack

(OEM 41792-94)

2. 348014 Beschichtete

Dichtscheiben, 10er-Pack

(OEM 41733-88)

3. 022404 O-Ring, 10er Pack

(OEM 11132)

4. 234513 O-Ringe, 25er-Pack

(OEM 11170)

5. 700460 O-Ringe, 10er-Pack

(OEM 11171 & 11298)

JAMES GASKETS’

GABELDICHTSÄTZE

Absolut komplette Dichtsätze mit allen

Einzelteilen die bei einer ordentlichen Gabel-

Überholung erneuert werden sollten.

Beinhalten ein Paar Simmeringe,

Staubdichtungen, SiRi-Stützringe,

Verschlussstopfen O-Ringe,SiRi-Sprengringe,

Ablassschrauben-Dichtscheiben, sowie alle

anderen erforderlichen Kleinteile.

740605 Für die 39 mm Gabeln der

Sportster Sport Modelle ab

1996

740606 Für die 41 mm Gabeln der

FXSTD Deuce Modelle ab 2000

740607 Für die 49 mm Gabeln der V-

Rod Modelle ab 2002, Dyna

Modelle ab 2006 sowie Softail

Rocker Modelle ab 2008

GABELDICHTRINGE UND

DICHTRINGSATZ FÜR 41 MM

GABELN DER DEUCE MODELLE

VON 2000-2007

Kompletter Dichtsatz zur Überholung der

FXSTD Deuce Gabeln von 2000-2007. Der

komplette Satz beinhaltet

Kupferdichtscheiben für die Ablassschrauben,

Dichtringe für die Gabelrohrstopfen,

Tauchrohr-O-Ringe, Wellendichtringe +

Stützringe, Staubmanschetten sowie

spezielles Fett für die Dichtlippen der

Gabeldichtringe für den einfachen Einbau

und lange Haltbarkeit.Die meisten dieser Teile

sind ebenfalls einzeln erhältlich.

742462 James Gaskets kompletter

Dichtring – und

Staubmanschetten Satz

FXSTD 2000-2007

Einzelteile

1. 022424 Gabelrohrstopfen-

Dichtringe, 10-er Pack,

Zodiac (OEM 45733-48)

2. 742470 Staubmanschetten, 2-er

Pack, James Gaskets

(OEM 46175-00)

3. 742466 Sicherungclipse, 6-er Pack,

James Gaskets

(OEM 45842-77A)

4. 231179 Gabeldichtring, einzeln von

James Gaskets

(OEM 45875-84)




Gabeldichtsätze

GABELDICHTRINGE, DICHTRINGSÄTZE UND O-RINGE

Komplette Dichtsätze, beinhalten alle benötigten Dichtringe, O-Ringe

und Dichtscheiben zur kompletten Überholung Ihrer Gabel.


Komplettsätze

James Athena Zodiac OEM

- 700343 - 45975-71 Für Sportster und FX Modelle von 1971-1973

- 700344 - 45849-73 Für 35 mm Kayaba Gabeln der XL/FX Modelle von 1973-1975

231183 700476 - 45849-75 Für 35 mm Showa Gabeln der XL/FX Modelle von 1975-1983

231185 700347 - 45849-84A Für 35 mm Showa Gabeln der XL/FX/FXR Modelle von 1984-1987

231186 700349 - 45849-87 Für 39 mm Showa Gabeln der XL und FXR Modelle ab 1987

234480 700348 - 45849-84K Für luftunterstützte Gabeln der FLT/FXR/FXRT/FXRS Convertible und Sport ab 1983

231229 - 022472 45849-49 Für 41 mm Gabeln der FL Modelle von 1949-früh 1977

- 700345 022473 45849-77 Für 41 mm Gabeln der FL Modelle spät 1977-1983 und FXWG, FLT und FLHT Modelle von 1980-1983

231184 700346 - 45849-84 Für 41 mm Gabeln der FXWG/FLT/FLHT und Softail Modelle ab 1984

Radnabensimmeringe

Zodiac James OEM

022353 742475 Für alle Stahl Vorderrad- und Hinterradnaben 1973-1983, FL Gussräder vorne und hinten 1980-1984, FLT/FLHT

Gussräder vorne und hinten (Bremsseite) 1982-1984 47519-72

022340 742476 Für FX/FXR/XL Modelle mit Guss oder Speichenrädern vorne (nicht FXWG) FL Gussräder vorne und hinten 1973-1979

sowie FLT/FLHT Gussräder (Antriebsseite) 1980-1983 47519-83A


Gabelsimmeringe (einzeln)

Zodiac

OEM

022355 XL/FX Modelle von 1971-1972 45945-71

022325 35 mm Kayaba Gabel der XL/FX

Modelle von 1973-1975 45927-73

022330 35 mm Showa Gabel der XL/FX

Modelle von 1975-1983 45400-75

231177 35 mm Showa Gabel der XL/FX und

FXR Modelle von 1984-1987 45387-83

231178 39 mm Showa Gabel der XL Modelle ab 1987,

FXR Modelle von 1987-1994 sowie

Dyna Narrow Glide Modelle 1991-2005 45378-87

022352 Für 41mm Gabeln der FL Modelle von

1949- früh 1977 45852-48

022354 Für 41mm Gabeln der FL Modelle

von spät-1977-1983 und FXWG,

FLT und FLHT Modelle von 1980-1983 45843-77

231179 Für 41mm Gabeln der FXWG Modelle von

1984-1988, FLH/FLT und Softail Modelle

ab 1984, FXDWG 1991-2005 45875-84

Gabel-Dichtringe (Paar)

Zodiac

OEM

742470 41 mm Gabeln der FXSTD Deuce 2000-200746175-00

742473 49 mm Gabeln der V-Rod ab 2002,

FXD ab 2006, FXCW ab 2008 46514-01

Zodiac O-Ringe (10er Pack)

OEM

022424 Für Schraube der FL und FXWG

Modelle ab 1948 45733-48

700341 Verschlusstopfen der FL/FXWG

Modelle ab 1977 45845-77

700353 Verschlusstopfen der FX

Modelle von 1973-1977 45982-73

700339 Verschlusstopfen der XL/FX

Modelle von 1954-1970 45780-52

Zodiac Dichtring-Scheiben (10er Pack) OEM

700356 Gabeldämpferbolzen FL Modelle

von 1949- früh 1977 46111-48

700357 Gabeldämpfer-Rohr der Modelle

von 1949- früh 1977 46125-48

700354 Ablasschraube, Kayaba Gabeln

der FL von 1973- früh 1977 45986-73

700355 Gabeldämpfer-Rohr, Kayaba

Gabeln der XL Modelle von 1973-1974 45992-73

742461 Gabeldämpfer-Rohr, 39mm

Gabeln der XL Modelle von 1996-2003 45398-96


Scheinwerferverkleidung

VERCHROMTER SCHEINWERFER-VERKLEIDUNGS

UMBAUSATZ "OLD STYLE" FÜR HERITAGE SOFTAIL

UND FAT BOY MODELLE

Verändern Sie die Frontpartie Ihrer Heritage Softail und Fat Boy mit

diesem Umbausatz. Beinhaltet die verchromte zweiteilige

Scheinwerferverkleidung mit allen Anbauteilen, Scheinwerfertopf und

Anbauteile, verchromte Standrohrverkleidungen sowie die untere und

obere Gabelbrückenverkleidung. Kann direkt an die originale

Gabelbrücke der Heritage Softail und Fat Boy, ab 1986, montiert

werden. Alle Teile sind auch einzeln erhältlich. Ein besonders breiter

Lampenring der den Scheinwerfer optisch besonders verlängert ist

separat erhältlich. Montageschrauben sind nicht im Lieferumfang

enthalten.

237336 Scheinwerferverkleidungs- Umbausatz

Ersatzteile

A. 160084 Verchromte Scheinwerferverkleidung

(OEM 67847-60)

B. 301880 Verchromte Standrohr- verkleidung, rechts

C. 301881 Verchromte Standrohr- verkleidung, links

D. 301878 Verchromte Riserabdeckung

E. 301879 Verchromte untere Gabelbrückenverkleidung

F. 162277 Innerer Scheinwerfertopf (OEM 67702-65)

G. 162276 Äußerer Scheinwerfertopf (OEM 67766-60)

H. 160091 Scheinwerferhaltering

I. 160056 Verchromter äußerer Ring (OEM 67712-60A)

J. 162280 Montagehalter (einzeln)

K. 231662 Massiver 7" Scheinwerferring "Extended Look"

(OEM 69627-99)




Standrohrabdeckungen

5. Vordere Scheinwerferverkleidung

(OEM 46273-49)

094052 Edelstahl

094060 Verchromt



ANTIQUE

SCHEINWERFERVERKLEIDUNG

Exakte Reproduktion der Verkleidung an Big

Twin Modellen von 1949-1959. Zur

Restauration geeignet oder um Ihrer FL der

Baujahre 1960-1984 die klassische Optik zu

geben.

1. Gabelbrückenverkleidung mit

Bohrungen

(8,89 cm Mitte/Mitte) Passend für neuere

Modelle.



2. Gabelbrückenverkleidung mit

Bohrungen,

(OEM 45741-50)


6. Verchromte Standrohrabdeckungen

(OEM 45964-49)

301189 Standard Länge, Paar

301191 5 cm länger, Paar

301192 10 cm länger, Paar

VERCHROMTE

GABELVERKLEIDUNG FÜR FLST

MODELLE

Verchromte Reproduktion der originalen

Verkleidung die Ihre Heritage oder Fat Boy

zur Augenweide verwandelt. Hergestellt aus

hochglanzpoliertem Stahl der anschliessend

hochwertig verchromt wurde. Ohne

Montagematerial (OEM 67808-86,

67816-86 & 67820-86).

094090 Gabelverkleidung verchromt,

dreiteilig

STANDROHRABDECKUNGEN IM

HERITAGE-STIL

Diese speziell entwickelten, hochglanzverchromten

Blenden verleihen Ihrer

Maschine die klassische Hydra Glide Optik,

ohne eine komplette Gabel umrüsten zu

müssen.Verwenden Sie diese in Verbindung

mit unserer Hydra Glide Gabelblende und

Gabelbrückenabdeckung. Diese

Abdeckungen passen an die meisten Modelle

ab 1980 mit 41 mm Wide Glide Gabeln.

Halter für diese Abdeckungen werden nicht

mitgeliefert und müssen für das jeweilige

Modell selbst angefertigt werden.

301696 Standrohrabdeckungspaar

CYCLE KRAFT FALTENBÄLGE FÜR

BAGGER

Cycle Kraft Faltenbälge im Spiral-Design

werten jede Dressergabel optisch enorm auf.

Hergestellt von Ken´s Factory aus Billet-Alu

mit poliertem Finish oder schwarz-eloxiert mit

klaren Einfräsungen und geeignet für alle

FLH/FLT Touring Modelle ab 1986. Werden

paarweise angeboten.

747317 Poliert

747318 Schwarz-eloxiert mir klaren

Ausfräsungen

3. Hintere Brückenverkleidung,

rechts

(OEM 46283-49)



4. Hintere Brückenverkleidung,

links

(OEM 46281-49)





PRO-MAX BILLET-ALU STANDROHRVERKLEIDUNGEN

Diese Cover verleihen ihrer Gabel ein atemberaubendes Finish. Mit

einem dieser Sätze am Bike haben sie die radikalste Gabeloptik der

Stadt. CNC-gefräst aus einem massiven Block 6061-T6er Billet-Alu

und wunderbar verchromt, einfach nur roh oder mit Einfräsungen die

schwarz oder bronce-eloxiert sind.Erhältlich für FLHT und FLHX Touring

und FLSTF Softail Fat Boy Modelle in drei verschiedenen, tollen Styles

benannt nach tollen Flugzeugen aus der Schlacht um England.

Für FLH/FLT Touring Modelle ab 1986

302610 Messerschmitt, verchromt

302611 Messerschmitt, schwarz

302612 Messerschmitt, bronce

302613 Messerschmitt, schwarz mit klaren Ausfräsungen

302614 Messerschmitt, bronce mit klaren Ausfräsungen

302615 Spitfire, verchromt

302616 Spitfire, schwarz

302617 Spitfire, bronce

302618 Spitfire, schwarz mit klaren Ausfräsungen

302619 Spitfire, bronce mit klaren Ausfräsungen

302630 Hornet, verchromt

302631 Hornet, schwarz

302632 Hornet, bronce

302633 Hornet, schwarz mit klaren Ausfräsungen

302634 Hornet, bronce mit klaren Ausfräsungen

Für FLSTF Fat Boy und FLSTN Softail Deuce ab 1990







302626 Spitfire, schwarz


302628 Spitfire, schwarz mit klaren Ausfräsungen









Originalersatz für die 35 mm Standrohre der

Sportster Modelle von 1954-1970.

359025 Schwarz (OEM 46001-54)

Originalersatz für die 39 mm Standrohre der

Sportster Low & Iron ab 2007 und die meisten

anderen Sportster, Dyna und FXR Modelle mit

vergleichbaren Gabeln.

359023 Schwarz (OEM 45451-07)

GABEL-FALTENBÄLGE

Faltenbälge schützen die Standrohre vor Steinschlag und Dreck und

tragen damit zur längeren Lebensdauer der SiRis bei. Erhältlich als

Paar für die gängigsten Modelle.

Für 39 mm Standrohre der Sportster, FXR und Dyna

Modelle

359027 Schwarz, 175 mm (6.89" Länge)


Für 41mm Standrohre der Touring, Softail und Dyna

Wide Glide Modelle


359021 Rot, 230 mm (9.06" Länge)




ARLEN NESS STANDROHRCOVER

IM FALTENBALG-DESIGN

• Jetzt erhältlich im RETRO- oder neuen

DEEP-CUT Design

• Verändert die Erscheinung der Gabel

radikal

• Ersetzen die serienmässigen unteren

Gabelrohr-Cover

• Hergestellt aus geschmiedetem 6061-T6er

Billet-Alu

• Das RETRO Design gibt´s in verchromt,

schwarz-eloxiert und schwarz-eloxiert mit

"Diamond Cut" Kanten

• DEEP-CUT Faltenbalg-Cover gibt´s in

verchromter oder schwarz-eloxierter

Ausführung

• Werden paarweise angeboten

A20000 RETRO Chrom, FLT/FLHR ab

1986, FLSTF 1990

A20002 RETRO Chrom, FLHT ab 1986 &

FLHX ab 2006

A20020 RETRO Chrom, FLF/FLHR

ab 1986

A20001 RETRO Schwarz, FLT, FLHR &

FLST ab 1986, FLSTF

1990-2006

A20004 RETRO Schwarz, FLHT ab 1986

& FLHX ab 2006

A20021

RETRO Schwarz, FLSTF

und FLSTN ab 1986

A20006 RETRO Schwarz Diamond Cut,

FLT & FLHR ab 1986

A20008 RETRO Schwarz Diamond Cut,

FLHT ab 1986 & FLHX ab 2006

A20022 RETRO Schwarz

Diamond Cut, FLSTF und FLSTN

ab 1986

A20012 DEEP CUT Chrom, FLH/FLT ab

1986

A20023 DEEP CUT Chrom, FLSTF

und FLSTN ab 1986

A20014 DEEP CUT Schwarz, FLH/FLT ab

A20024

1986

DEEP CUT Schwarz,

FLSTF und FLSTN ab 1986

VERCHROMTE GABELSTABIS

Gabelstabilisatoren, auch bekannt als

"Tweak Bars" erhöhen die

Verwindungssteiffheit der Vorderradgabel

erheblich. Ein tolles Zubehör, welches gerade

bei Bikes mit nur einer Bremsscheibe vorne

eine enorme Verbesserung mit sich bringt und

dazu auch noch gut aussieht. Hergestellt aus

CNC-gefrästem Billet-Alu, hochglanzpoliert

und anschliessend wunderbar verchromt.

Erhältlich für die gängigsten Modelle.

094101 Für 39 mm Gabeln aller

Sporster Modelle ab 1987

(ausser XL1200N) sowie Dyna

und FXR Modelle von

1991-2005 (ausser FXRT)

094102 Für 41 mm Gabeln aller FXST

Softail Modelle ab 1984 und

Dyna Wide Glides von

1993-2005

094103 Für 49 mm Gabeln der Dyna

Modelle ab 2006 (ausser

FXDWG und FXDSE) sowie

VRSCA,VRSCB und VRSCD V-

Rods ab 2002


CHROM-GABELSTABI FÜR WIDE GLIDE GABELN

Dieser Stabilisator aus Alu sieht nicht nur schön aus, er fungiert auch zusätzlich noch als

Stabilisator für die 41mm Gabeln. Der FXDWG Modelle von 1993-2005 sowie FXST Softail

Modelle ab 1984, ausser den FXSTD Deuce Modellen.

094104 Verchromter Wide Glide Gabelstabi

ROLAND SANDS DESIGN

TRACKER GABELSTABI

Entwickelt von Roland Sands für alle

diejenigen, die ihren vorderen Kotflügel

abbauen möchten aber dennoch nicht auf

eine stabile Gabelführung verzichten

möchten. Diese Stabis werden aus 3/16"

1018 starkem Stahlblech per Laser

herausgeschnitten, verchromt oder schwarz-

Kunststoffbeschichtet und mit verchromtem

Montagematerial sowie einer geprägten

Messing-RSD plakette geliefert. Erhältlich für

alle Narrow-Glide oder Wide-Glide Gabeln

mit maximal 21 x 3 1/2" Vorderrad.

Für Wide Glide Gabeln


752021 Black OPS (Schwarzeloxiert/Struktur-Finish

Mix)

740752 Chrom


Für Narrow Glide Gabeln


752022 Black OPS (Schwarzeloxiert/Struktur-Finish

Mix)

740762 Chrom



744615 Gabel in Öhlins Goldfarbe mit polierte

Zodiac Gabelbrücken

744616 Öhlins Gabel in schwarz mit schwarzen Zodiac

Gabelbrücken

ÖHLINS GABELN

Öhlins ist warscheinlich der renommierteste Hersteller wenn es um

High-Tech Gabeln geht, insbesondere in den letzten Jahren. Öhlins

Gabeln findet man nicht nur in sehr exklusiven High-End Sportbikes,

Moto GP Rennmaschinen und Langstrecken Rennern, sie erfreuen sich

auch immer grösser werdender Beliebtheit bei schweren Tourenbikes.

Daher haben wir in Zusammenarbeit mit Öhlins eine Komplettgabel

für die Softail und Dyna Modelle entwickelt. Öhlins Gabeln sind

weltberühmt für ihre enormen Fahreigenschaften und extrem hohen

Qualitätsstandards. Zodiac kombiniert diese hochwertigen Gabelrohre

mit den Fat & Beefy Wide Glide (252mm Stichmass) Gabelbrücken aus

Billet-Alu. Die Aussenrohre besitzen zur grösseren Stabilität einen

Durchmesser der sich von massiven 54mm auf 50mm verjüngt. Die

Standrohre besitzen einen Durchmesser von 43mm. Die obere

Gabelbrücke besitz eine imposante Stärke von 30mm und die untere

Gabelbrücke ist mit einer Stärke von 35mm sogar noch massiver

ausgelegt. Beide Brücken besitzen 48mm Klemmbreiche für die

Gabelrohre. Die untere Gabelbrücke besitzt Lenkanschläge die leicht

für Custombikes adaptiert werden können. Die Gabellänge beträgt

775mm (gemessen von der Unterseite der oberen Gabelbrücke bis zur

Radachse) also die gleiche Länge wie bei den meisten Softail

Seriengabeln. Um eine perfekte Fahrwerksabstimmung zu ermöglichen

bieten diese Gabeln eine verstellbare Zug- und Druckstufe sowie

einstellbare Federvorspannung.Aufgrund der grossen Auswahl müssen

Bremszangenhalter und Radachsen separat bestellt werden.

Halter für Bremszangen ab 2000 und 11.5"

Bremscheiben

Klar Schwartz

eloxiert eloxiert

744608 744628 Rechts

744609 744629 Links

Halter für Brembo Bremszangen, für Ducati

Bremszangen mit 40mm Stichmass und 300mm

Bremscheiben

Klar Schwartz

eloxiert eloxiert

744603 744623 Rechts

744604 744624 Links

Optionale & Ersatzteile

744602 Gabelrohrsatz, Öhlins gold

744610 Öhlins Gabelrohrsatz, Schwartz

744605 Polierte Gabelbrückensatz

744625 Schwartze Gabelbrückensatz

744611 Achsmutterabdeckung klar eloxiert

744612 Achsmutterabdeckung schwarz eloxiert


744606 Vorderradachse 3/4" (19.05mm)

744607 Vorderradachse 25mm



TON PELS SIGNATURE SERIES "FAT BUBBA" GABELN

Diese Billet-Alu Vorderradgabeln sind "Made in Europe" und wirklich

etwas besonderes. Sie zeichnen sich durch massive

Gabelbrückenklemmungen aus, fette Tauchrohre und Abdeckungen,

voll verkleidete Standrohre sowie versteckte Achsaufnahmen. Dieses

Zodiac Exklusivprodukt ist unschlagbar im Preis und in der Qualität.Egal

ob Sie diese Gabel als Originalersatz verwenden oder für ein Custom

Projekt, sie verleiht die von den Customizern bevorzugte fette Optik.

Die Gabelbrücken, die Gabelholmabdeckungen sowie die Gabelholme

sind aus Billet-Aluminium gefertigt und sind wahlweise in perfekt

hochglanzpoliertem Finish oder in schwarz kunststoffbeschichtet

lieferbar. Die obere Gabelbrücke ist 1 1/8" (29mm) stark, die untere

Gabelbrücke misst ganze 1 5/16" (34mm). Die Gabelholme und deren

Abdeckungen besitzen einen Durchmesser von sehr beeindruckenden

2 3/8" (60mm). Beide Tauchrohre besitzen Befestigungspunkte für die

Schutzblechmontage sowie für Bremsenhalter.Adapterplatten für Evo-

Bremszangen der Modelle von 1984-1999 sind erhältlich, werden aber

separat angeboten. Adapterplatten für andere Bremszangen müssen

angefertigt werden. Erhältlich ist +3", +4", +6", +8", +12", +14"

sowie +16" Überlänge gegenüber der Standard FL Gabel mit einem

Rake von 0°, +3° oder +6° in der Gabelbrücke. Diese Gabel wird

komplett mit 1 Liter Gabelöl Typ E und 3 verschiedenen Lenkanschlägen

geliefert, die sich für die gängigsten Rahmen eignen. Das TÜV-

Teilegutachten beinhaltet die Ausführung bis einschliesslich der Länge

+12" (1015mm).

Hinweis: Die angegebenen Längenangaben beziehen sich auf das

Mass von der Unterseite der oberen Gabelbrücke bis zur Mitte der

Radachse.Eine Fat Bubba mit +4 inch besitzt die gleiche Länge wie eine

serienmässige FXWG Gabel.

Gabelöl-Wechsel:

Pro Holm 300cc 20W20 Spectro Typ E dünnes Gabelöl für den normalen

Strassenbetrieb oder 300cc SAE 40 Extra Heavy-Duty Öl für den

Renneinsatz.

Fat Bubba Komplettgabel, poliert

0° Rake +3° Rake +6° Rake Gabelrohrlänge

721366 721367 721368 800mm (31.5")

722242 722246 722250 826mm (32.5")

722243 722247 722300 876mm (34.5")

722244 722248 722301 927mm (36.5")

722245 722249 722302 1029mm (40.5")

722819 722825 722852 1080mm (42.5")

722911 722912 722913 1130mm (44.5")

Fat Bubba Komplettgabel, schwarz


722670 722675 722680 800mm (31.5")

722671 722676 722681 826mm (32.5")

722672 722677 722682 876mm (34.5")

722673 722678 722683 927mm (36.5")

722674 722679 722684 1029mm (40.5")

722783 722784 722788 1080mm (42.5")

722789 722790 722791 1130mm (44.5")



735019 722694 Halter für Bremszangen der Modelle von



2000, links


2000, rechts

Ersatz-Stand-/Tauchrohre komplett

Poliert Schwarz Gabelrohrlänge

722230 722665 800mm (31.5")

722231 722666 826mm (32.5")

722232 722667 876mm (34.5")

722233 722668 927mm (36.5")

722303 722669 1029mm (40.5")

722792 722794 1080mm (42.5")

722793 722795 1130mm (44.5")

Ersatzcover, Paar


722234 722685 Obere

722235 722686 Lower 31.5"

722236 722687 Lower 32.5"

722237 722688 Lower 34.5"

722238 722689 Lower 36.5"

722305 722690 Lower 40.5"

722357 722697 Lower 42.5"

722358 722698 Lower 44.5"

Ersatz Gabelbrücken


722239 722691 0° Rake

722240 722692 3° Rake

722241 722693 6° Rake

Ersatzteile




722369 Optionale Radachse für 25mm Radlager




Komplette Naked Bubba Gabel, poliert


702087 702088 702089 (775mm 30.5")

702030 702035 702040 800mm (31.5")

702031 702036 702041 826mm (32.5")

702032 702037 702042 876mm (34.5")

702033 702038 702043 927mm (36.5")

702034 702039 702044 1029mm (40.5")

702055 702057 702059 1080mm (42.5")

702056 702058 702060 1130mm (44.5")

Ersatz- Standrohr/Tauchrohrkombination, Paar

Gabellänge

702096 775mm (30.5")

702045 800mm (31.5")

702046 826mm (32.5")

702047 876mm (34.5")

702048 927mm (36.5")

702049 1029mm (40.5")

702061 1080mm (42.5")

702062 1130mm (44.5")


TON PELS SIGNATURE "NAKED BUBBA" GABELN

Ton hat die Fat Bubba auf Diät gesetzt! Und das Ergebnis kann sich

sehen lassen…eine Naked Bubba Gabel. Genau wie bei den Fat Bubba

Gabeln zeichnet sich diese Gabel durch massive Gabelbrücken und

dicke Tauchrohre mit versteckten Achsaufnahmen aus. Die

Gabelbrücken und Tauchrohre sind aus CNC-gefrästem Billet-Alu und

besitzen ein hochglanzpoliertes Finish.Die obere Gabelbrücke ist 1 1/8"

(29mm) dick, die untere Gabelbrücke misst 1 5/16" (34mm). Die

Tauchrohre sind ganze 2 3/8" (60mm) dick und besitzen auf beiden

Seiten Aufnahmepunkte für Bremszangenhalter sowie für die

Schutzblechmontage. Die Tauchrohre besitzen zur Krönung sogar

Staubkappen aus Billet-Alu. Umrüsthalter, welche die Montage von

originalen oder vergleichbaren Aftermarket Bremszangen der Baujahre

von 1984-1999 oder der Modelle ab 2000 ermöglichen sind erhältlich,

müssen aber je nach gewünschter Anwendung dazu bestellt werden.

Durch die versteckten Achsaufnahmen wirkt diese Gabel ebenfalls sehr

schlicht. Erhältlich ist diese Gabel mit Standrohren in +2", +3", +4",

+6", + 8", +12", +14" und +16" FL-Überlänge (effektive Länge wird

ebenfalls angegeben) und mit 0°, 3° sowie 6° Reckung in der

Gabelbrücke. Naked Bubba Gabeln werden komplett mit

3 verschiedenen Lenkanschlägen geliefert um in möglichst viele

Originalrahmen und Zubehörrahmen eingebaut werden zu können.

Eine Flasche Gabelöl Typ E ist im Lieferumfang jeder Gabel enthalten.

Hinweis: Die angegebenen Längenangaben beziehen sich auf das

Mass von der Unterseite der oberen Gabelbrücke bis zur Mitte der

Radachse.Für die komplette Länge müssen 29mm dazu addiert werden.

Gabelölwechsel: Pro Gabelrohr 300 cc 20W20 Spectro Type-E Light

Gabelöl für den normalen Gebrauch im Strassenbetrieb, oder 300 cc

SAE 40 Extra Heavy Duty Spectro Öl für High Performance und

Rennzwecke.

Ersatz- Gabelbrücken

702050 Std. Rake

702051 +3°

702052 +6°

Ersatzteile


702053 Ersatz- Billet- Staubkappen, Paar

702054 Ersatz-O-Ringe für Staubkappen, Paar




Zubehor

735019 Halter für Bremszangen der Modelle von


735025 Halter für Bremszangen der Modelle ab 2000, links

735026 Halter für Bremszangen der Modelle ab 2000, rechts

710047 "Bolt-On" 6Kolben Harrison Billet Bremszange, links

710048 "Bolt-On" 6Kolben Harrison Billet Bremszange, rechts




KOMPLETTE SLIM BUBBA GABEL

0°Rake +3°Rake +6°Rake Gabellänge

702090 702091 702092 775 mm (30.5")

702066 702071 702076 800 mm (31.5")

702067 702072 702077 826 mm (32.5")

702068 702073 702078 876 mm (34.5")

702069 702074 702079 927 mm (36.5")

702070 702075 702080 1029 mm (40.5")

702081 702083 702085 1080 mm (42.5")

702082 702084 702086 1130 mm (44.5")

Hinweis:Die angegebene Gabellänge bezieht sich von der

Unterseite der oberen gabelbrücke bis mitte Radachse.Für die

komplette Länge müsen 29mm dazu addiert werden.

Ersatz Stand-/Tauchrohre,komplett

Gabellänge

702096 775 mm (30.5")

702045 800 mm (31.5")

702046 826 mm (32.5")

702047 876 mm (34.5")

702048 927 mm (36.5")

702049 1029 mm (40.5")

702061 1080 mm (42.5")

702062 1130 mm (44.5")

Ersatz-Gabelbrücken

Slim

Bubba

702063 0°Rake

702064 +3°Rake

702065 +6°Rake

SLIM BUBBA GABELN

Die Jungs von Zodiac haben den Trend der neuen Custombikes zu

schmalen Gabeln für fest gestellt und erkannt, dass schmale Gabeln

auch cool sein können. Daher wird die bekannte Fat Bubba mit 41mm

Standrohren jetzt auch mit einer schmalen Gabelbrücke als Slim Bubba

Version angeboten. Mit einem Stichmass von 195mm passen in diese

Gabeln so gerade die Narrow Glide Radnaben mit einer originalen oder

vergleichbaren Bremszange hinein. Die Gabelbrücken und Tauchrohre

sind aus hochglanzpoliertem Billet-Alu und wirken durch die

abgerundeten Achskappen und Staubkappen sehr klassisch trotz

modernem Fahrkomfort. Die obere Gabelbrücke ist 1 1/8" (29mm) dick

und die unter sogar 1 5/16" (34mm). Die Tauchrohre sind ganze 2 3/8"

im Durchmesser und besitzen Aufnahmen zur Montage von

Bremszangenhaltern auf der linken und der rechten Seite sowie für die

Schutzblechmontage.Separat erhältlich sind zudem Halter zur Montage

von Bremszangen der Modelle von 1984-1999 (Modifikation des

Halters erforderlich) und Modelle ab 2000. Aus optischen Gründen

besitzt diese Gabel verdeckte Aufnahmen für die 19mm Radachs und

abgerundete Abdeckungen der Staubkappen. Erhältlich sind

verschiedene Gabellängen und Gabelbrücken mit 0°, 3° und 6° Rake

mit 3 verschiedenen Lenkanschlägen für nahezu jeden originalen oder

Zubehörrahmen. Im Lieferumfang sind zudem eine Flasche Gabelöl Typ

E enthalten. Hinweis: Die Gabellänge wird von der Achsmitte bis zur

Unterseite der oberen Gabelbrücke ermittelt wobei das Standard FXWG

Mass gleich der FL Länge +4" entspricht. Gabelölvolumen = 300cc

pro Standrohr.Viskosität 20W20Type E Light für den Strassengebrauch

oder SAE 40 Extra Heavy-Duty für den Renneinsatz.

Ersatzteile

740050 Gabelsimmeringe,Paar

702053 Ersatz Billet Staubkappen,Paar

702054 Ersatz O-Ringe für Staubkappen,Paar

702097 Ersatz Vorderradachse für Slim Bubba

711278 Oberes,Tauchrohrbuchsenpaar ( OEM 45866-84)


Zubehör

735019 Halter für Bremszangen der Modelle von


735025 Halter für Bremszangen der Modellle ab 2000,links

735026 Halter für Bremszangen der Modellle ab 2000, rechts

710047 "Bolt-On" 6Kolben Harrison Billet Bremszange, links

710048 "Bolt-On" 6Kolben Harrison Billet Bremszange, rechts






CUSTOM SPRINGERGABELN

Diese Custom Springergabeln sind genau das Richtige für alle die ihr

Bike veredeln wollen. Diese In-Line Gabeln sind keine einfachen Kopien

der OEM Late-Style Gabeln, sondern komplette Neuentwicklungen,

mit internen Dämpferfedern für den besonderen Fahrkomfort. Gabeln

werden mit 3/4" (19mm) Radachse und Muttern geliefert und besitzen

3 3/4" Kipphebel. Erhältlich in schwarz mit Chromfedern oder komplett

verchromt und in verschiedenen Längen von -2" bis +14" Überlänge

in 2" Schritten. Die serienmässige Länge ist 23" von der Oberkante

der unteren Gabelbrücke bis zum Radachsen-Mittelpunkt.

Schutzblechhalter müssen bei Bedarf separat bestellt werden.

Chrom Schwarz

730160 730169 2" kürzer als OEM

730161 730170 Standardlänge 23"




Zubehor

730190 730189 Schutzblechhalter für Gabeln bis 6"

Überlänge





Zubehor

730192 730191 Schutzblechhalter für Gabeln mit 8" -

14" Überlänge

LATE STYLE SPRINGERGABELN

Dies sind perfekte Replikas der originalen Springergabel wie sie bei

den FLSTS, FLSTSC & FLSTSB Softail Modellen mit 16" Rad und Bremse

links von 1997-2004 verbaut wurden bzw. FXSTSS/FXSTSB Modellen

von 1988-2006 mit 21" Vorderrad und Bremse rechts.Wie auch bei den

Originalgabeln besitzen die FL Softail Gabeln eine 8° Reckung und die

FX Softail Gabeln eine Reckung von 3°. Beide Versionen werden

einbaufertig, ohne Bremszangenhalter geliefert.

Für FLSTS, FLSTSC und FLSTSB Modelle von

1997-2004


742395 Schwarz mit schwarzen Federn

742520 Schwarzes Hinterteil, verchromtes Vorderteil mit

Chromfedern

Für FXSTS/FXSTSB Modelle von 1988-2006


742522 Schwarzes Hinterteil, verchromtes Vorderteil mit

Chromfedern

742523 Komplett verchromt


Tauchrohre

ARLEN NESS HOT LEGS FÜR TOURING & SOFTAIL

MODELLE

Definitiv die coolsten Tauchrohre für Bagger oder Softail Modelle. Ness

konisch verlaufendes Billet-Design mit verdeckter Achsaufnahme zur

drastischen Verschönerung ihrer Twin Cam.Hot Legs für Touring Modelle

sind für die serienmässigen Doppelscheiben-Bremsanlage sowie in

einer Custom Version für nur eine originale, oder vergleichbare

Bremsscheibe auf der linken Seite erhältlich und einer Ausführung bei

der die rechten und die linken Bremzangen vor und hinter dem

Tauchrohr montiert werden. Erhältlich sind eine "Deep Cut" oder

"Smooth" Version in verchromter oder schwarz-eloxierter Ausführung.

Werden paarweise angeboten. Inklusive Radachse, ausser für Dyna

Modelle bei denen die Achse separat bestellt werden muss.



Schwartz Chrom Schwartz Chrom

A06527 A06526 A06523 A06522 2000-2007 Touring, einzelne Scheibe

A06513 A06512 A06504 A06503 2000-2007 Touring, Doppelscheibe

A06535 A06534 A06531 A06530 2000-2007 Touring, zwei Zangen auf eine Scheibe

A06525 A06524 A06521 A06520 Touring ab 2008, einzelne Scheibe

A06511 A06510 A06502 A06500 Touring ab 2008, Doppelscheibe

A06533 A06532 A06529 A06528 Touring ab 2008, zwei Zangen auf eine Scheibe

A06557 A06556 A06555 A06554 2000-2006 FLST, einzelne Scheibe

A06553 A06552 A06551 A06550 FLST ab 2007, einzelne Scheibe

A06567 A06566 A06565 A06564 2000-2006 FXST, einzelne Scheibe

A06563 A06562 A06561 A06560 FXST ab 2007, einzelne Scheibe

A06573 A06572 A06571 A06570 FXD, FXDL & FXDWG ab 2006, einzelne Scheibe

A06577 A06576 A06575 A06574 FXDF ab 2008, Doppelscheibe

Perno ruota di ricambio Hot Legs

A06516 2000-2007 Touring

A06517 Touring 2008 a oggi

A06518 2000-2006 Softail

A06519 Softail 2007 a oggi

A06508 2000-2006 FXST Softail

A06509 FXST Softail 2007 a oggi

A06578 2006-2007 FXD & FXDL

A06579 FXD & FXDL 2008 a oggi, 25mm

A06568 2006-2007 FXDWG

A06569 FXDWG & FXDF 2008 a oggi

Bremsleitungskit für Single Disc Dual Caliper Tauchrohre

A06536 Für FLT Modelle ab 2008 ohne ABS mit 13" Apehanger

A06537 Für FLT Modelle ab 2008 ohne ABS mit OEM-Lenker

A06538 Für FLT Modelle von 2000-2007 mit 13" Apehanger

A06539 Für FLT Modelle von 2000-2007 mit OEM-Lenker

A065360 Für FLHR, FLHRC Modelle ab 2008 mit ABS und OEM-Lenker

A065361 Für FLHTC, FLHRCU und FLHX Modelle mit ABS und OEM-Lenker

A065362 Für FLHR Modelle ab 2008 mit ABS und OEM-Lenker

A065363 Passt auf alle anderen FLH/FLT Modelle ab 2009 mit ABS und OEM Lenker


Gabelfedern & Tieferlegungssätze


HYPERPRO "LINK SYSTEM"

FAHRWERKSFEDERN

Hyperpro investierte Jahre der intensiven

Entwicklung und des Testens von

Vorderradgabeln, Stossdämpfern, Federn

und Dämpfersystemen. Da die meisten

linearen Federn entweder zu hart oder zu

weich, am Anfang oder am Ende sind stellen

sogenannte "Einstufen-Progression" Federn

zwar eine Verbesserung dar, sind aber

dennoch ein Kompromiß zwischen

Fahrleistung und Sicherheit. Spontane

Lastwechsel führen meistens zum

"Schlingern" der Maschine. Hyperpro hat

hier eine kompromißlose Lösung gefunden:

Das "Link-System Kurven-Design". Damit

erfüllt man alle modernen Anforderungen an

ein Dämpfersystem. Hyperpro Federelemnte

federn anfangs weich ab und werden mit

zunehmender Kompression immer steiffer

um letztlich die gewünschte Sicherheit und

Anti-Dive Eigenschaft zu gewährleisten. Die

präzise Herstellung nach DIN-2095 Klasse

1 unter Verwendung feinster Materialien

gepaart mit speziell polierten Aussenkanten

der Wicklungen für geringen

Reibungswiderstand machen diese Federn

zu dem Besten was man für Geld kaufen

kann.Außerdem besitzen diese Federn eine

lebenslängliche Garantie gegen Bruch. Die

Dämpferfedern bieten eine hervorragende

Straßenlage. AusgiebigeTests auf einem

speziellen Prüfstand sowie an

entsprechenden Motorrädern werden

ständig vorgenommen. Stossdämpferfedern

werden wahlweise mit schwarzer oder lila

Polyesterbeschichtung angeboten.

Gabelfederktis werden komplett mit einem

Liter speziellem Hyperpro-Gabelöl, einer

kleinen Tube Schmiermittel für die

Simmeringe sowie einer professionellen

Anleitung mit Abstimmungstipps geliefert.

Hyperpro Gabelfedern

239490 Für alle 39mm Gabeln der


1988-1991


Sportster 883 Modelle von

1992-2003 und 1200er


741609 Für 39mm Gabeln mit

Federvorspannung der XL

1200S Sportster Modelle von

1998-2003


Sportster Modelle ab 2004,

ausser Custom, Low und

Nighster

741602 Für 39mm Gabeln der Sportster

Custom Modelle ab 2005

741603 Für 39mm Gabeln der Sportster

Iron & Low ab 2005

741645 Für 39mm Gabeln der XL

1200N Nightster Modelle ab

2008


FXRS SP. Convertible, FXRT,

FXRP von 1987 bis 1993 und

FXDL Modelle (außer

DynaWide Glide Modelle)


FXR/FXLR/FXRS Modelle von

1987-1994

741649 Für 39mm Gabeln der FXD

Dyna Modelle von 1995-2005,

ausser 2005er FXDC

741651 Für 39mm Gabeln der 2005er

FXDC Dyna

741650 Für 41mm Gabeln der FXDWG

Dyna Wide Glide Modelle von

1999-2005


Softail Modelle von

1984-1999 und FXDWG Dyna

Wide Glide Modelle von

1992-1998

741654 Für 41mm Gabeln der FXST


741656 Für 41mm Gabeln der FLSTF


741658 Für 41mm Gabeln der FLSTF

Modelle ab 2007, inklusive

FLSTFB Low


FLHR Road King Modelle von

1992-1998


1999-2002 und

2006-2008 FLH/FLT Touring

Modellen und alle FLHR Road

Kings 1999-2008


FXDX Super Glide Sport


239434 Für alle 49mm Gabeln der FXD

Modelle ab 2006, ausser

FXDWG Wide Glide FXDF Fat

Bob und FXDC

741605 Für 49mm Gabel der FXDF

FatBob Modelle ab 2006

741657 Für 49mm Gabeln der FXDC



FXDWG Dyna Wide Glide


741604 Für 49mm Gabeln der V-Rod


741606 Für 49mm Gabeln der VRSCB

V-Rod Modelle ab 2004

741607 Für 49mm Gabeln der VRSCR

V-Rod Modelle ab 2006

741608 Für 49mm Gabeln der VRSCAW

und VRSCDX V-Rod Modelle

von 2007-2009

741647 Für 49mm Gabeln der VRSCF V-

Rod Modelle ab 2009

741646 Für XR1200 Modelle ab 2008,

ausser XR1200 X

741648 Für XR 1200X Modelle ab

2009

Hyperpro Stossdämpferfedern


1990-1995

239495 Für FXR Modelle mit 13"

Dämpfern, lila

741343 Für Softail Modelle von

1996-1999

741660 Für Softail Modelle ab

2000


Gabelfedern & Tieferlegungssätze

PROGRESSIVE SUSPENSION MONOTUBE GABELKITS

Endlich gibt es richtige High-Performance Dämpfungstechnik für die

HD Touring und Softail Modelle. Progressive Suspension's modernstes

Einrohr-Gabeldämpfungskit ist die Non-Plus-Ultra Gabeltechnik für

die schweren Motorradgabeln die das Handling bestimmen. Es wirkt

dem starken Eintauchen beim Bremsen entgegen, verleiht mehr

Stabilität, verbesserte Kurveneigenschaften und verhindert das

Durchschlagen der Gabel. High-Performance Spezialkomponenten

ersetzen die lasche Dämpfung der serienmässigen HD Gabeln. Kits

enthalten einen Satz Einrohr-Gasdruckdämpfer und einen speziell

abgestimmten Satz Gabelfedern sowie erforderliches Kleinmaterial

und eine leichtverständliche Einbauanleitung auf Englisch. Diese Kits

sind erhältlich für Gabeln mit Standardlänge sowie für einige Modelle

in einer gekürzten Version die es ermöglichen das Bike um 1" oder 2"

(2.5 oder 5cm) tiefer zu legen.

Für alle FLH/FLT Touring Modelle von 1984-1996



Für alle FLH/FLT Touring Modelle ab 1997, ausser

Tri-Glides



Für alle FLST Softail Modelle ab 2000, ausser

Springer



Für alle FXST Softail Modelle ab 2000, ausser

Springer



Für FXDWG Dyna Wide Glide Modelle von

2001-2005


Für FXD Modelle ab 2008, ausser FXDWG Wide

Glide & FXDF Fat Bob



Für FXDWG Wide Glide Modelle 2006-2008



Für FXDWG Wide Glide Modelle 2010-2011



Für XL 1200C & XL 883C Modelle von 2004-2010, XL

1200R 2004-2009, XL 883R ab 2006, XL

883 2004-2009, 2007er XL 50 und XL 1200V Seventy

Two ab 2012



Für XL 1200L von 2007-2011, 2012er XL 1200C, XL

883L von 200-2006 und XL883L ab 2011



Für XL883L von 2007-2010, Xl 883N ab 2010, XL

1200N ab 2007und XL 1200X Fourty-Eight ab 2010





Standrohre/Gabelfedern & Tieferlegungssätze


KOMPLETTE STANDROHRE

Zodiac bietet Ihnen einfach zu montierende komplette Standrohre.

Ideal für die Restauration oder als Originalersatz. Diese einbaufertigen

Standrohre sind hartverchromt und werden komplett mit montierten

Dämpfern, Federn sowie Endkappen geliefert. Werden einzeln

angeboten.

Passend für FXWG und FXDG Modelle 1980-1983,

Ausf. E, 1 5/8" (41mm )

094206 Standard-Länge -4"



094139 Standard 24 7/8" Länge (632mm)




094189 Standard-Länge + 10"

094190 Standard-Länge +12"

Passend für FXWG Modelle 1984-1986, FXDWG,

FXST und FXSTC Modelle ab 1984, Ausf. F, 1 5/8"

(41mm )

094154 Standard 24.57" Länge für FXST (624mm), - 2" für

FXWG

094234 Standard-Länge - 2" für FXST, - 4" für FXWG

Passend für FLSTC Heritage Softail und FLSTF Fat

Boy Modelle ab 1986, Ausf. F, 1 5/8" (41mm )

094155 Standard 22 7/8" Länge (581mm)

"AMERICAN TUNED" GABELFEDERN VON


Diese progressiv gewickelten Gabel-federn von Progressive Suspension

werden mit einer lebenslangen Garantie auf Material und Verarbeitung,

geliefert. Diese Federn bieten: besseren Federkomfort, geringeres

Eintauchen beim Bremsen und verbessertes Fahrverhalten.Werden als

Satz angeboten.

234821 Für 35mm Showa Gabeln (Narrow Glide) von 1953-

1986

234824 Für 39mm Showa Gabeln (Narrow Glide) an FXRT

Modellen von 1988-1992, 1987-1994 FXRS(P) Convertible

Modelle sowie Dyna Glide Modelle (ausser Wide

Glide) ab 1991

234822 Für 39mm Showa Gabeln der 1987er bis 1994er FXLR,

Sportster 1988-2003 und 1988-1991 Hugger, sowie

1988-1994 FXR/ FXRS Modelle

235006 Für 39mm Showa Gabeln aller XL Hugger Modelle von

1992–2003 (Narrow Glide)

741945 Für 39mm Gabeln der Sportster Modelle ab 2004

234823 Für alle Modelle von 1949-2001 mit 41mm Wide Glide

Gabeln und FL/FLH/FLT Modelle ab 2006, FLHR Road

Kings von 2002-2005, Softails ab 1984 sowie Dyna


744819 Für alle 41mm Wide Glide Gabeln der FL/H/T

Modelle von 1949-2001, FLHR Road Kings von

2002-2005, Softails ab 1984, Dyna Modelle von

1991-2005. Heavy-Duty Version der ZPN

234823 speziell für Modelle mit Verkleidung, schweren

Fahrern und/oder 2-Personen Betrieb

744820 Für 41mm Wide Glide Gabeln der FLH / T Modelle

von 2002-2005.Nicht geeignet für FLHR Road King

Modelle

741908 Für V-Rod Modelle ab 2002, Dyna Modelle ab 2006 und

2007-2010 FXCW & FXCWC Rocker mit 49mm Gabeln


Wide Glide Kits & Gabelbrücken/Gabeldichtsätze/Gabelstabis

ARLEN NESS 11° RAKE GABELBRÜCKEN FÜR

TOURING MODELLE

Dieses Gabelbrücken Kit ist ein absolutes Muss für alle Bagger mit 21",

23" oder 26" Vorderrädern. Es verbessert das Handling bei langsamer

und schneller Fahrt.Hergestellt aus CNC-gefrästem,schwarz-eloxiertem

Billet-Alu, bestehend aus oberer und unterer Gabelbrücke,

Lenkschaft,Montagematerial,Federweg-begrenzer für 23" Räder und

Standrohrverlängerungen für 21" Räder. Bei Verwendung von 23"

Rädern wird die Verwendung des Monotube Kartuschen Dämpferkits

von PS strengstens empfohlen. Für FLTR Road Glide Modelle wird ein

separat erhältliches Montagekit benötigt. FLHR Road King Modelle

müssen einen separat erhältlichen gestretchten Lampenring

verwenden.

A20375 Ness 11° Rake Gabelbrückensatz für FLH/FLT Touring

Modelle ab 1997, ausser Road King

A20376 Verkleidungskit für FLTR Road Glide Modelle

746927 GFK-Lampengehäuse für Road Kings

744797 Progressive Suspension Monotube Kartuschen Kit

ARLEN NESS RAKED GABELBRÜCKEN FÜR SOFTAIL

Das 6° Gabelbrückenkit "KO" von Ness für FLST/FLSTF Softail Modelle

stellt wieder den korrekten Nachlauf her wenn ein 21", 23" oder gar

26" Vorderrad eingebaut wird. Die obere, sichtbare, Gabelbrücke ist

wunderbar verchromt und die untere, nicht sichtbare, Gabelbrücke ist

schwarz-eloxiert. Das Kit beinhaltet zudem das Lenkjoch mitsamt

unterem Lenkkopflager sowie erforderlichem Montagematerial. Bei

Einbau eines 21"/23" Rades wird die Verwendung der originalen

Standrohrlänge empfohlen, bei einem 26" Rad sollten 1" kürzere

Standrohre Verwendung finden.

Hinweis: Die Freigängikeit von Fender zur Gabelbrücke im voll

eingefederten Zustand sollte stets kontrolliert werden und ggf. durch

Federwegbegrenzer gewährleistet werden.

A20372 Für FLST/FLSTF Modelle ab 2000


TOMAHAWK GABELSTABI

Diese Custom-Gabelstabis werden aus dickem 3/16" (4.75mm) Stahl

hergestellt. Sie ermöglichen das Schutzblech zu entfernen und sorgen

für ehöhte Stabilität der Gabel. Erhältlich für Narrow Glide und Wide

Glide Gabeln mit 19" und 21" Vorderrädern in verchromter oder

schwarzer Ausführung.

Für Narrow Glide Gabeln


094108 Chrom

Für Wide Glide Gabeln


094106 Chrom

GABEL-REP.-SÄTZE FÜR 49MM GABELN

Sehr umfangreiche Komplettsätze zur Überholung der 49mm Gabel

der V-Rod Modelle ab 2002, Softail Rocker von 2008-2011 sowie Dyna

Modelle ab 2006.

Inhalt:

2 Dichtringe (OEM 46615-06)

2 Innensechskantschrauben (OEM 46614-06)

2 Staubkappen (OEM 46512-01A)

2 Stützringe(OEM 46513-01)

2 Simmeringe (OEM 46514-01A)

2 Simmering Spacer (OEM 46515-01)

2 Führungsbuchsen (OEM 46516-01)

292249 Rep.-Satz für 49mm Gabeln




PRO-MAX BILLET-ALU STANDROHRVERKLEIDUNGEN

Diese Cover verleihen ihrer Gabel ein atemberaubendes Finish. Mit einem dieser

Sätze am Bike haben sie die radikalste Gabeloptik der Stadt. CNC-gefräst aus einem

massiven Block 6061-T6er Billet-Alu und wunderbar verchromt, einfach nur roh oder

mit Einfräsungen die schwarz oder bronce-eloxiert sind. Erhältlich für FLHT und FLHX

Touring und FLSTF Softail Fat Boy Modelle in drei verschiedenen,tollen Styles benannt

nach tollen Flugzeugen aus der Schlacht um England.

Für FLH/FLT Touring Modelle ab 1986







302616 Spitfire, schwarz


302618 Spitfire, schwarz mit klaren Ausfräsungen





302633 Hornet, schwarz mit klaren Ausfräsungen

302634 Hornet, bronce mit klaren Ausfräsungen

Für FLSTF Fat Boy und FLSTN Softail Deluxe ab 1990







302626 Spitfire, schwarz


302628 Spitfire, schwarz mit klaren Ausfräsungen







Originalersatz für die 35mm Standrohre der

Sportster Modelle von 1954-1970.

359025 Schwarz (OEM 46001-54)

Originalersatz für die 39mm Standrohre der

Sportster Low & Iron ab 2007 und die meisten

anderen Sportster, Dyna und FXR Modelle mit

vergleichbaren Gabeln.

359023 Schwarz (OEM 45451-07)


GABEL-FALTENBÄLGE

Faltenbälge schützen die Standrohre vor Steinschlag und Dreck und

tragen damit zur längeren Lebensdauer der Gabeldichtringe bei.

Erhältlich als Paar für die gängigsten Modelle.

Für 39mm Standrohre der Sportster, FXR und Dyna

Modelle

359027 Schwarz, 175mm (6.89") Länge

359029 Schwarz, 190mm (7.48") Länge

Für 41mm Standrohre der Touring, Softail und Dyna

Wide Glide Modelle

359020 Schwarz, 210mm (8 1/4") Länge

359021 Rot, 210mm (8 1/4") Länge

Kapitel 18 Kapitel 16 - Zodiac

Sie wollen auch ein ePaper? Erhöhen Sie die Reichweite Ihrer Titel.

Template löschen?

Als Template speichern?
