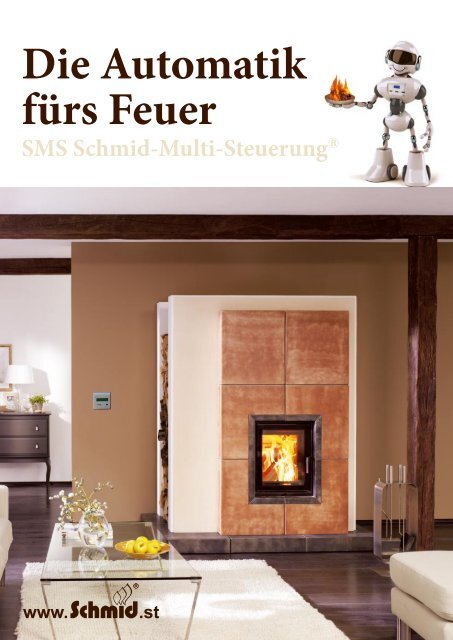

Die Automatik
fürs Feuer
SMS Schmid-Multi-Steuerung ®

Was ist eigentlich eine
elektronische
Ofenregelung?
• Abbrandregelung mit hohem
Bedienkomfort
• Umweltgerechte Verbrennung
• Komplette Ansteuerung der
Wassertechnik
• Holzersparnis bis 30 %
• DIBt geprüft
Damit Ihr Brenngut optimale Heizkraft leistet, bei gleichzeitig
geringstmöglicher Belastung der Umwelt, müssen bestimmte
Faktoren gewährleistet sein:
• ein optimaler Zug der Heizgase
• max. Verbrennungsluft zum Anfeuern
• reduzierte Luft, passend zur Füllmenge und abgestimmt auf
das Brenngut, in den einzelnen Verbrennungsphasen
• abgesperrte Verbrennungsluft/Heizgaszug in der Glutphase
• und natürlich trockenes Holz, mit max. 20 % Restfeuchte
(2 Jahre trocken gelagert).
Die elektronische Ofenregelung steuert eine stets optimale
Verbrennungsluftführung, passend für das Brenngut dosiert, unter
ständiger Messung und Anzeige Ihrer Heizgastemperaturen.
2/3

SMS Schmid-Multi-Steuerung ®
Mehr als Heizen...
Die SMS ist eine elektronische Ofenregelung der
neuesten Bauart. Sie ist wartungsfrei und unkompliziert
in der Bedienung. Die Zentraleinheit bietet die Option
zur Regelung weiterer, umfangreicher Komponenten in
einmaliger Vielfalt.
Sie brauchen nur noch Ihr Brenngut aufzulegen und
es anzuzünden, den Rest steuert optimal Ihre Ofenregelung.
Und wenn Sie ein stärkeres Flammenspiel
wünschen, oder eine sparsamere Verbrennung, können
Sie über einen Taster in Ihrem Bedienfeld, den Abbrand
sogar noch justieren.
Folgende Komponenten der HausTechnik
können über die SMS-Ofenregelung gesteuert
und geregelt werden:
• Verbrennungsluft
• Dunstabzug
• Umschaltklappe
• Rauchsauger
• Wohnraumlüftung
Einfach zu bedienen.
Alles unter Kontrolle.

Wie funktioniert es im Detail?
Die SMS von Schmid
Diese Abbrandregelung gibt es in zwei
Versionen:
• Die SMS Schmid-Multi-Steuerung ®
mit maximalen Regeloptionen.
• Die SMS-Mini
Schmid-Multi-Steuerung ®
minimalistisch, preiswert, Regelungsoptionen
auf das Wesentliche begrenzt.
Die Version „Mini“ bietet einen Grundkomfort
der Abbrandregelung. Nach dem
Anzünden Ihres Brenngutes schließen Sie
die Ofentür und betätigen den Startknopf
auf dem Display. Die Klappen stellung liegt
nun bei „100 % geöffnet“ und es beginnt
der Regelungsprozess!
Vorteile der SMS
Schmid-Multi-Steuerung ® Mini
• feuerraumtemperaturgesteuerte Abbrand regelung
mit hohem Bedienkomfort für Feuer stätten mit
externer Verbrennungsluft
• Zeitersparnis für den Anwender
• umweltgerechte Verbrennung
• Holzersparnis bis 30 %
Die Verbrennungsluftzufuhr wird über
einen Stellmotor maximal geöffnet und
strömt in den Brennraum. Ab jetzt misst
ein Feuerraumfühler ständig die Heizgastemperatur
und gibt dadurch Impulse
an die elektronisch gesteuerte Verbrennungsluftklappe.
So wird ein optimaler
Abbrand erreicht, mit einer Holzersparnis
von bis zu 30 Prozent.
Zum Ende des Abbrandes schließt die
Verbrennungsluftzufuhr komplett, um
eine möglichst lange Gluthaltung zu
gewährleisten.
Feuerraum-
Fühler
Keramikhülse
Folgende Daten werden im
Display angezeigt:
• Abgastemperatur
(aktuell ca. Zimmer temperatur)
• Klappenstellung
(muss auf 100 % gehen)
• Heizphase
4/5
• Regeltyp
Beispielhafte Darstellung der SMS Schmid-Multi-Steuerung® Mini

Der Primus inter Pares...
... der Ofenregelungen. Die SMS Schmid-Multi-Steuerung ® ist
ein Novum in der Welt der Ofenregelungen. Die Zentraleinheit
bietet einmalig umfangreiche Steuerungs- und Regelungsmöglichkeiten
für eine Vielzahl von Elementen Ihrer HausTechnik.
In Abstimmung mit der Regelung Ihrer Feuerstätte können Sie
zusätzlich den Rauchsauger auf Ihrem Schornstein, Ihre Dunstabzugshaube
in der Küche oder Ihre
kontrollierte Wohnraumbelüftung ansteuern.
Möchten Sie mit Ihrer Feuerstätte auch Heizwasser erwärmen
und/oder keramische Wärmespeicher, überzeugt die SMS mit
ihrer kompletten Leistungsfähigkeit.
Nun steuert die Regelung nämlich zunächst den Wärmespeicher
an. Ist dieser vollständig bis zu seiner Leistungsgrenze durchgewärmt,
werden die Heizgase in die Wassererwärmung umgelenkt,
bis zum vollständigen Aufheizen des Pufferspeichers.
Dabei ersetzt die SMS Schmid-Multi-Steuerung ® sogar die
Temperaturdifferenzregelung für Ihre WasserTechnik. Die Wassertemperaturen
des Pufferspeichers sowie der Wärmespeicher
können Sie über Ihr SMS-Display ablesen. Komfortabler wurde
noch niemals geheizt!
Das 1x1
des Feuerns
Holzheizer sind Umweltfreunde!
Holz ist Energie, die ständig nachwächst
und im Kreislauf der Natur ohne Nachteile
für die Umwelt nutzbar ist.
Denn bei der Verbrennung von Holz
wird soviel CO 2
an die Atmosphäre
abgegeben, wie es zuvor als Baum
gespeichert hat. Wie
man mit Holz richtig
heizt, erklären wir
ausführlich in unserer
Broschüre und
in dem Film
„Das 1x1 des Feuerns“.
http://www.schmid.st/heizenmitholz.html
Beispielhafte Darstellung der SMS Schmid-Multi-Steuerung® für
Kachelöfen mit Nachheizfläche und Wassertechnik
Mit Schmid haben Sie einen guten Partner an Ihrer Seite.
Ihr Fachhandel berät Sie darüber gern.

Was ist alles elektronisch steuerbar
Anhand eines praktischen Beispiels zeigen wir hier
die Funktion der SMS Schmid-Multi-Steuerung ® und
informieren Sie über Wissenswertes. Eine Feuerstätte
benötigt trockenes Holz, eine gute Bedienung und ausreichende
Luftzufuhr während des Abbrands. Wird die
Verbrennungsluft nicht reguliert, kommt es zu einem
höheren Holzbedarf und stärkerer Rauchbildung im
Freien. Die SMS Schmid-Multi-Steuerung ® verhindert
diese sonst auftretenden Fehler und spart ganz nebenbei
bis zu 30 % Holz ein. Sie legen das Holz in den
Feuerraum und zünden es an – den Rest übernimmt
die SMS Schmid-Multi-Steuerung ® . Die Zufuhr der
Verbrennungsluft wird über einen Stellmotor perfekt
geregelt.
Das Display informiert Sie über alle abbrand relevanten
Daten. Eine umweltfreundliche Verbrennung mit höchstem
Wirkungsgrad.
Standard-Lieferung – Im Lieferumfang enthalten:
8
1
Die Regeleinheit:
In der Regeleinheit sind bereits verschiedene Abbrandszenarien hinterlegt,
deren Parameter auf die jeweilige Situation software-gesteuert angepasst werden.
Ein Sensor liefert Daten über den aktuellen Betriebszustand der Feuerstätte,
die von der Regeleinheit erfasst und ausgewertet werden. Alle angeschlossenen
Komponenten, durch die Einfluss auf die Verbrennung genommen werden
kann, werden automatisch angesteuert, um die Verbrennung zu optimieren.
Ein Kontroll-Display informiert Sie zu jeder Zeit über alle Vorgänge.
2
3
Der Sensor:
Eine der wichtigsten Komponenten der SMS Schmid-Multi-
Steuerung ® . Der Sensor erfasst neben der aktuellen
Temperatur auch Strömungsgeschwindigkeit (Fluss) 6
und Strömungsrichtung des Abgases in der
Feuerstätte.
2
Die Verbrennungsluftklappe:
Die stetig arbeitende, dichtschließende Verbrennungsluftklappe
übernimmt die Regelung des Luftstromes. Durch die optimierte
Zuführung der Verbrennungsluft kann für die jeweilige
Phase der Verbrennung die entsprechende Menge Luft in die
Feuerstätte gelangen. Hierbei wird ein zu schneller oder zu
langsamer Abbrand vermieden. Längere Abbrandzeiten und
optimalere Emissionswerte sind somit zu erzielen.
5
6
4
Das Display:
Das Kontroll-Display informiert den Betreiber auf dem vierzeiligen, blau
beleuchteten Display über den aktuellen Zustand der Feuerstätte. Es gibt 1
Aufschluss über Abgastemperatur und -fluss und weist den Betreiber
optisch und akustisch auf evtl. Störungen hin. Überdies dient es zum einfachen
Parametieren der Regeleinheit. Um alle Klappen zu öffnen und somit ein einfaches
Anheizen zu gewährleisten, reicht ein einfacher Tastendruck am Display.
6/7
Das Display bekommen Sie in
zwei unterschiedlichen Ausführungen.

in unserem Haus?
Komfort-Modul – Optional erhältlich:
Die Umstellklappe oder Abgasklappe:
Der Anschluss für eine Umstellklappe ist für Anlagen, die mit Nachheizflächen und
Aufsatzflächen, z.B. Heizwasser-Aufsatzregister, ausgestattet sind. Die dichtschließende
Abgasklappe verschließt in den Betriebspausen der Feuerstätte den Abgasweg
und verhindert somit das Entweichen von warmer Raumluft durch den Kamin. Gerade
bei Häusern, die mit einer kontrollierten Wohnraumlüftung ausgestattet sind, kann dieser
Effekt auch in umgekehrter Weise erfolgen. Die Wohnraumlüftung erzeugt einen
Unterdruck und saugt somit kalte Außenluft durch den Kamin in den Wohnraum.
Die kontrollierte Wohnraumlüftung und Dunstabzugshaube:
Der Anschluss für eine kontrollierte Wohnraumlüftung. Im Störungsfall kann die Wohnraumlüftung
abgeschaltet werden, um einen gefährlichen Abgasaustritt im Wohnraum zu
verhindern. Der Benutzer wird mittels Display entsprechend informiert. Der Anschluss
mittels Interface (Empfänger), dient als Schnittstelle zum Dunstabzugshauben-Modul.
Dieses wird als Zwischenstück in die Verbindung Dunstabzugshaube–Steckdose gesetzt.
Die kann somit im Bedarfsfall die Dunstabzugshaube abschalten, um bei einem
Rückstrom der Rauchgase ein Austreten von Rauchgasen zu verhindern.
Das Funkmodul:
Diese Funktion dient zum Anschluss von Funkmodulen, welche
die Steuerung von z.B. der Dunstabzugshaube übernehmen.
Ein Verlegen von Kabeln ist somit auch nicht mehr nötig.
5
6
7
Der Rauchsauger-Anschluss:
Der Anschluss dient zum stufenlosen Ansteuern eines
Rauchsaugers. Je nach Saugertyp und vorhandenem Fluss
des Abgases regelt der Anschluss die Drehzahl des Rauchsaugers.
Beim Einsatz von Rauchsaugern mit einem freien
Querschnitt kann dieser sogar ganz abgeschaltet werden.
Direkter Anschluss mit 230 V möglich.
8
Zubehörpaket Wassertechnik 1:
Für alle wasserumspülten Feuerstätten.
9
W-Paket 1
a
b
Tauchhülsen
(3 Stück)
2 Fühler für
Pufferspeicher
1 Fühler für Wärmetauscher
und
Pumpensteuerung
a) Stecker Pumpeneinheit
b) Stecker für 3 Fühler:
– Wärmetauscher für
Pumpensteuerung
– Pufferpeicher ober
– Pufferspeicher unten
Zubehörpaket Wassertechnik 2:
Für alle Heizwasser-Aufsatzregister mit Umstellklappe.
10
W-Paket 2
3
4
Feuerraumfühler mit
Keramikhülse und Stecker
Deckel mit
Prüföffnung
Stellantrieb für
Umstellklappe
Die SMS Schmid-Multi-Steuerung® – Für eine saubere Umwelt!

78/7100-1070
SMS 05/2012 / 20000 / KP
