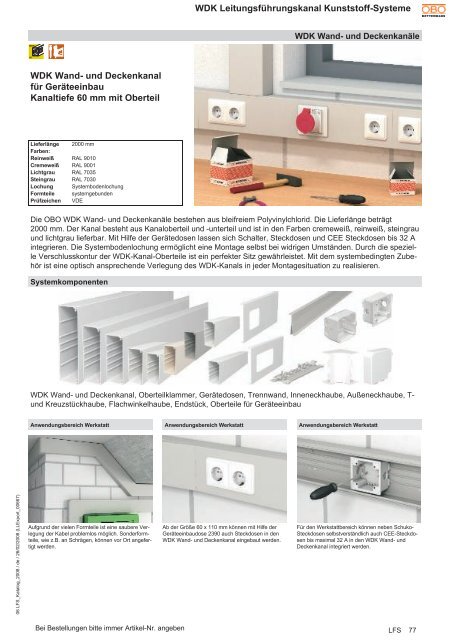

<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
<strong>WDK</strong><br />
60<br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanal<br />
für Geräteeinbau<br />
Kanaltiefe 60 mm mit Oberteil<br />
Lieferlänge 2000 mm<br />
Farben:<br />
Reinweiß RAL 9010<br />
Cremeweiß RAL 9001<br />
Lichtgrau RAL 7035<br />
Steingrau RAL 7030<br />
Lochung Systembodenlochung<br />
Formteile systemgeb<strong>und</strong>en<br />
Prüfzeichen VDE<br />
Die OBO <strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle bestehen aus bleifreiem Polyvinylchlorid. Die Lieferlänge beträgt<br />
2000 mm. Der Kanal besteht aus Kanaloberteil <strong>und</strong> -unterteil <strong>und</strong> ist in den Farben cremeweiß, reinweiß, steingrau<br />
<strong>und</strong> lichtgrau lieferbar. Mit Hilfe der Gerätedosen lassen sich Schalter, Steckdosen <strong>und</strong> CEE Steckdosen bis 32 A<br />
integrieren. Die Systembodenlochung ermöglicht eine Montage selbst bei widrigen Umständen. Durch die spezielle<br />
Verschlusskontur der <strong>WDK</strong>-Kanal-Oberteile ist ein perfekter Sitz gewährleistet. Mit dem systembedingten Zubehör<br />
ist eine optisch ansprechende Verlegung des <strong>WDK</strong>-Kanals in jeder Montagesituation zu realisieren.<br />
Systemkomponenten<br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanal, Oberteilklammer, Gerätedosen, Trennwand, Inneneckhaube, Außeneckhaube, T-<br />
<strong>und</strong> Kreuzstückhaube, Flachwinkelhaube, Endstück, Oberteile für Geräteeinbau<br />
Anwendungsbereich Werkstatt<br />
Anwendungsbereich Werkstatt<br />
Anwendungsbereich Werkstatt<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Aufgr<strong>und</strong> der vielen Formteile ist eine saubere Verlegung<br />
der Kabel problemlos möglich. Sonderformteile,<br />
wie z.B. an Schrägen, können vor Ort angefertigt<br />
werden.<br />
Ab der Größe 60 x 110 mm können mit Hilfe der<br />
Geräteeinbaudose 2390 auch Steckdosen in den<br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanal eingebaut werden.<br />
Für den Werkstattbereich können neben Schuko-<br />
Steckdosen selbstverständlich auch CEE-Steckdosen<br />
bis maximal 32 A in den <strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong><br />
Deckenkanal integriert werden.<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS<br />
77
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
Kanal schneiden<br />
Montage der <strong>WDK</strong>-Kanäle<br />
Montage Oberteilklammer<br />
Mit einer handelsüblichen Bügel- oder Stichsäge<br />
können die <strong>WDK</strong>-Kanäle problemlos gesägt werden.<br />
Die <strong>WDK</strong>-Kanäle können mit Hilfe der Schlagdübel<br />
Typ 910/SD schnell befestigt werden.<br />
Die Oberteilklammer wird in die Deckelkontur eingerastet.<br />
Zum Einlegen der Kabel kann die Oberteilklammer<br />
30° nach vorne gestellt werden. Sie dient<br />
zur Stabilisierung der <strong>WDK</strong>-Kanäle <strong>und</strong> zur Rückhaltung<br />
der Kabel im Kanal.<br />
Montage Trennwand<br />
Montage Außeneck<br />
Montage Außeneck<br />
Die Trennwand wird einfach auf den Bodenpilz aufgerastet.<br />
Hierdurch ist eine saubere Trennung von<br />
Kabeln unterschiedlicher Spannungsebenen gewähleistet.<br />
Die Unterteile der <strong>WDK</strong>-Kanäle werden auf der<br />
<strong>Wand</strong> bis zur Ecke hin montiert.<br />
Nachdem die Kabel verlegt worden sind wird das<br />
Haubenformteil auf die Unterteile gesteckt.<br />
Montage Außeneck<br />
Montage Endstück<br />
Montage der Gerätedose<br />
Die Oberteile werden auf Länge gesägt <strong>und</strong> in das<br />
Außeneck gesteckt. Durch diese Verbindung wird<br />
ein sicherer Halt der Formteils auf dem <strong>WDK</strong>-<br />
Kanal gewährleistet.<br />
Die Befestigung des Endstücks erfolgt auf dem<br />
Bodenpilz. Das Endstück wird auf das offene Ende<br />
des <strong>WDK</strong>-Kanals aufgesteckt.<br />
Die Gerätedose wird auf die Bodenpilze aufgerastet.<br />
Montage der Gerätedose<br />
Montage der Gerätedose<br />
Montage der Gerätedose<br />
Die Gerätedose ist danach auf der ganzen Kanallänge<br />
noch verschiebbar.<br />
Anschließend wird die Gerätedose mit der in der<br />
Dose am Boden befindlichen Schraube im <strong>WDK</strong>-<br />
Kanal fixiert.<br />
Die Trennwand wird bis zur Gerätedose geführt <strong>und</strong><br />
auf dem Bodenpilz aufgerastet.<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
78 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
Montage Schuko-Steckdosen<br />
Montage Schuko-Steckdosen<br />
Fertige Steckdosenmontage<br />
Nach Einlegen der Kabel können die Schalter <strong>und</strong><br />
Steckdosen angeschlossen <strong>und</strong> in die Gerätedosen<br />
eingebaut werden.<br />
Montage CEE Steckdose<br />
Mit Hilfe der Oberteilabschnitte können die Öffnungen<br />
an den Steckdosen problemlos ohne zusätzlichen<br />
Aufwand verschlossen werden. Diese Oberteilabschnitte<br />
sind in den Ausführungen 1-fach bis<br />
3-fach im Lieferprogramm.<br />
Montage CEE Steckdose<br />
Durch die fertigen Oberteilabschnitte lassen sich<br />
optisch einwandfreie Kanalinstallationen mit EGS-<br />
Einbaugeräten realisieren.<br />
Montage CEE Steckdose<br />
Zur Montage von CEE Steckdosen wird die Gerätedose<br />
2392 verwendet. Mit ihr lassen sich CEE<br />
Steckdosen im <strong>WDK</strong>-Kanal ab einer Breite von<br />
130 mm einbauen.<br />
Montage CEE Steckdose<br />
Mit Hilfe des Zwischenflansches lassen sich die<br />
CEE Steckdosen unterschiedlicher Hersteller problemlos<br />
einbauen.<br />
Sonderformteile<br />
Der Zwischenflansch wird mit der CEE Steckdose<br />
an der Gerätedose befestigt.<br />
Kanalmontage<br />
Mit Hilfe des Oberteilabschnitts Typ 2425 wird eine<br />
saubere Installation von CEE Steckdosen realisiert.<br />
Bodenlochung<br />
Sonderformteile lassen sich auf der Baustelle<br />
schnell erstellen.<br />
Fertige Montage<br />
Die Kanalmontage kann mit Hilfe eines Spit-Nagelgerätes<br />
schnell <strong>und</strong> effizient erfolgen.<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Die universelle Bodenlochung ermöglicht das genaue<br />
Ausrichten des <strong>WDK</strong>-Kanals.<br />
Fertig montierte <strong>WDK</strong>-Kanäle im Werkstattbereich.<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS<br />
79
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
<strong>WDK</strong> Geräteeinbaukanal, Typ <strong>WDK</strong> 60110<br />
<strong>WDK</strong><br />
60<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm m kg/% m PVC<br />
<strong>WDK</strong> 60110 reinweiß 2000 16 117,000 6191 21 5<br />
<strong>WDK</strong> 60110 cremeweiß 2000 16 117,000 6021 84 0<br />
<strong>WDK</strong> 60110 lichtgrau 2000 16 117,000 6027 12 1<br />
<strong>WDK</strong> 60110 steingrau 2000 16 117,000 6022 01 4<br />
Kanaloberteil <strong>und</strong> -unterteil mit Bodenlochung.<br />
Preis<br />
€/m<br />
I<br />
108.5<br />
60<br />
4 Oberteilklammern inklusive<br />
Oberteilklammer<br />
Typ<br />
2370<br />
Farbe<br />
steingrau<br />
Maß<br />
a<br />
mm<br />
95,7<br />
Maß<br />
b<br />
Verp.<br />
mm Stück<br />
28,8 100<br />
Gewicht<br />
Art.-Nr.<br />
kg/% St. PVC<br />
2,000 6023 51 7<br />
Preis<br />
€/% St.<br />
I<br />
Oberteilklammer zur besseren <strong>und</strong> einfachen Verlegung der Leitungen im <strong>WDK</strong>-Kanal.<br />
Die Oberteilklammer kann auf der ganzen Kanallänge verschoben werden.<br />
Trennwand<br />
Die Oberteilklammer wird auf der einen Seite eingerastet <strong>und</strong> nach vorne gestellt. Auf diese Weise<br />
ergibt sich eine Öffnung von 30°, dadurch ist die Verlegung der Leitungen sehr einfach.<br />
Typ<br />
2371<br />
Farbe<br />
lichtgrau<br />
Länge<br />
mm<br />
2000<br />
Verp.<br />
m<br />
40<br />
Gewicht<br />
Art.-Nr.<br />
kg/% m PVC<br />
17,000 6023 11 8<br />
Preis<br />
€/m<br />
I<br />
8<br />
2<br />
Trennwand zur Unterteilung der Kanäle bei unterschiedlichen Spannungsebenen.<br />
48.5<br />
Die Trennwände werden auf den Bodenpilzen aufgesteckt.<br />
12.6<br />
Oberteile für Gerätedosen<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
D 2-1/110 reinweiß 300 10 8,000 6194 03 6<br />
D 2-1/110 cremeweiß 300 10 8,000 6169 30 9<br />
Oberteilabschnitt 1-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Preis<br />
€/St.<br />
I<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
D 2-2/110 reinweiß 300 10 6,500 6194 10 9<br />
D 2-2/110 cremeweiß 300 10 6,500 6169 37 6<br />
Oberteilabschnitt 2-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Preis<br />
€/St.<br />
I<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
D 2-3/110 reinweiß 300 10 5,000 6194 18 4<br />
D 2-3/110 cremeweiß 300 10 5,000 6169 43 0<br />
Oberteilabschnitt 3-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Preis<br />
€/St.<br />
I<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
80 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
Gerätedose<br />
Typ<br />
Farbe<br />
2390<br />
lichtgrau<br />
Gerätedose zur Montage von Geräten mit Tragring.<br />
Verp. Gewicht Art.-Nr. Preis<br />
Stück kg/% St. PVC<br />
€/St.<br />
I<br />
5 4,700 6023 20 7<br />
Gerätedose wird auf den Bodenpilzen aufgesteckt <strong>und</strong> mit einer Schraube in der Mitte befestigt.<br />
Inneneckhaube<br />
Typ<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HI 60110 reinweiß 130 2 13,500 6192 03 3<br />
<strong>WDK</strong>/HI 60110 cremeweiß 130 2 13,500 6160 33 6<br />
<strong>WDK</strong>/HI 60110 lichtgrau 130 2 13,500 6182 21 6<br />
<strong>WDK</strong>/HI 60110 steingrau 130 2 13,500 6022 23 5<br />
Inneneckhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Farbe<br />
Maß<br />
a<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
I<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HA 60110 reinweiß 100 2 17,000 6192 33 5<br />
<strong>WDK</strong>/HA 60110 cremeweiß 100 2 17,000 6160 92 1<br />
<strong>WDK</strong>/HA 60110 lichtgrau 100 2 17,000 6182 61 5<br />
<strong>WDK</strong>/HA 60110 steingrau 100 2 17,000 6022 14 6<br />
Außeneckhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Farbe<br />
Maß<br />
a<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
I<br />
Außeneckhaube<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
mm mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HK 60110 reinweiß 272 65 2 26,200 6192 63 7<br />
<strong>WDK</strong>/HK 60110 cremeweiß 272 65 2 26,200 6162 22 3<br />
<strong>WDK</strong>/HK 60110 lichtgrau 272 65 2 26,200 6183 03 4<br />
<strong>WDK</strong>/HK 60110 steingrau 272 65 2 26,200 6023 02 9<br />
T- <strong>und</strong> Kreuzstückhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Farbe<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
Typ<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
T- <strong>und</strong> Kreuzstückhaube<br />
Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HF 60110 reinweiß 149 2 14,500 6192 93 9<br />
<strong>WDK</strong>/HF 60110 cremeweiß 149 2 14,500 6161 52 9<br />
<strong>WDK</strong>/HF 60110 lichtgrau 149 2 14,500 6183 42 5<br />
<strong>WDK</strong>/HF 60110 steingrau 149 2 14,500 6022 33 2<br />
Flachwinkelhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Farbe<br />
Maß<br />
a<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
I<br />
Preis<br />
€/St.<br />
I<br />
Flachwinkelhaube<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
mm mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HE 60110 reinweiß 110 60 20 3,000 6193 30 7<br />
<strong>WDK</strong>/HE 60110 cremeweiß 110 60 20 3,000 6162 82 7<br />
<strong>WDK</strong>/HE 60110 lichtgrau 110 60 20 3,000 6183 82 4<br />
<strong>WDK</strong>/HE 60110 steingrau 110 60 20 3,000 6022 58 8<br />
Endstück zum Verschließen der <strong>WDK</strong>-Kanäle.<br />
Die Endstücke werden auf den <strong>WDK</strong>-Kanal aufgedrückt <strong>und</strong> durch eine Feder am Bodenpilz gehalten.<br />
Farbe<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
I<br />
Endstück<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS<br />
81
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
<strong>WDK</strong> Geräteeinbaukanal, Typ <strong>WDK</strong> 60130<br />
<strong>WDK</strong><br />
60<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm m kg/% m PVC<br />
<strong>WDK</strong> 60130 reinweiß 2000 16 135,000 6191 22 3<br />
<strong>WDK</strong> 60130 cremeweiß 2000 16 135,000 6021 85 9<br />
<strong>WDK</strong> 60130 lichtgrau 2000 16 135,000 6027 14 8<br />
<strong>WDK</strong> 60130 steingrau 2000 16 135,000 6022 02 2<br />
Preis<br />
€/m<br />
I<br />
129<br />
Kanaloberteil <strong>und</strong> -unterteil mit Bodenlochung.<br />
4 Oberteilklammern inklusive<br />
60<br />
Oberteilklammer<br />
Typ<br />
2370<br />
Farbe<br />
steingrau<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
mm mm Stück<br />
116,2 36 100<br />
Gewicht<br />
Art.-Nr.<br />
kg/% St. PVC<br />
2,500 6023 52 5<br />
Preis<br />
€/% St.<br />
I<br />
Oberteilklammer zur besseren <strong>und</strong> einfachen Verlegung der Leitungen im <strong>WDK</strong>-Kanal.<br />
Die Oberteilklammer kann auf der ganzen Kanallänge verschoben werden.<br />
Trennwand<br />
Die Oberteilklammer wird auf der einen Seite eingerastet <strong>und</strong> nach vorne gestellt. Auf diese Weise<br />
ergibt sich eine Öffnung von 30°, dadurch ist die Verlegung der Leitungen sehr einfach.<br />
Typ<br />
2371<br />
Farbe<br />
lichtgrau<br />
Länge<br />
mm<br />
2000<br />
Verp.<br />
m<br />
40<br />
Gewicht<br />
Art.-Nr.<br />
kg/% m PVC<br />
17,000 6023 11 8<br />
Preis<br />
€/m<br />
I<br />
8<br />
2<br />
Trennwand zur Unterteilung der Kanäle bei unterschiedlichen Spannungsebenen.<br />
48.5<br />
Die Trennwände werden auf den Bodenpilzen aufgesteckt.<br />
12.6<br />
Oberteile für Gerätedosen<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
D 2-1/130 reinweiß 300 10 9,000 6194 04 4<br />
D 2-1/130 cremeweiß 300 10 9,000 6169 31 7<br />
Oberteilabschnitt 1-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Preis<br />
€/St.<br />
I<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
D 2-2/130 reinweiß 300 10 7,500 6194 11 7<br />
D 2-2/130 cremeweiß 300 10 7,500 6169 38 4<br />
Oberteilabschnitt 2-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Preis<br />
€/St.<br />
I<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
D 2-3/130 reinweiß 300 10 6,200 6194 19 2<br />
D 2-3/130 cremeweiß 300 10 6,200 6169 44 9<br />
Oberteilabschnitt 3-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Preis<br />
€/St.<br />
I<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
82 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
Gerätedose<br />
Typ<br />
Farbe<br />
2390<br />
lichtgrau<br />
Gerätedose zur Montage von Geräten mit Tragring.<br />
Verp. Gewicht Art.-Nr. Preis<br />
Stück kg/% St. PVC<br />
€/St.<br />
I<br />
5 4,700 6023 20 7<br />
Gerätedose wird auf den Bodenpilzen aufgesteckt <strong>und</strong> mit einer Schraube in der Mitte befestigt.<br />
CEE-Gerätedose<br />
52.8<br />
Typ<br />
2392<br />
Farbe<br />
lichtgrau<br />
Verp. Gewicht Art.-Nr. Preis<br />
Stück kg/% St. PA/GF<br />
€/St.<br />
I<br />
5 10,500 6024 00 9<br />
100<br />
60<br />
60<br />
95<br />
Gerätedose zur Montage von CEE-Steckdosen in <strong>WDK</strong>-Kanälen. Ebenfalls als Unterputz-Einbaudose<br />
für CEE-Steckdosen geeignet.<br />
Unterputz-Einbaudose für die Montage von CEE-Steckdosen. Die Gerätedose kann auch zur Montage<br />
in <strong>WDK</strong>-Kanälen verwendet werden.<br />
Gerade Ausführung, 16 <strong>und</strong> 32 A, mit Lochabstand 60 x 60 mm<br />
Lieferung komplett mit 1 Zugentlastungsschelle<br />
1 Einsteckdichtung ED 16,<br />
1 Verschlussstopfen VS 16 sowie 4 Zylinderschrauben M5 x 18 zur Befestigung der Steckdose.<br />
CEE-Zwischenflansch<br />
Typ<br />
2393/16<br />
Farbe<br />
steingrau<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
mm mm Stück kg/% St. PVC<br />
110 96 5 4,000 6024 02 5<br />
Preis<br />
€/St.<br />
I<br />
Zwischenflansch für CEE-Steckdosen 16 A.<br />
Wird bei der Montage von der Gerätedose CEE hinter das Oberteil für Geräteeinbaudosen montiert.<br />
Typ<br />
2393/32<br />
Zwischenflansch für CEE-Steckdosen 32 A.<br />
Farbe<br />
steingrau<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
mm mm Stück kg/% St. PVC<br />
110 96 5 4,000 6024 03 3<br />
Preis<br />
€/St.<br />
I<br />
Wird bei der Montage von der Gerätedose CEE hinter das Oberteil für Geräteeinbaudosen montiert.<br />
Inneneckhaube<br />
Typ<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HI 60130 reinweiß 130 2 14,500 6192 04 1<br />
<strong>WDK</strong>/HI 60130 cremeweiß 130 2 14,500 6160 34 4<br />
<strong>WDK</strong>/HI 60130 lichtgrau 130 2 14,500 6182 22 4<br />
<strong>WDK</strong>/HI 60130 steingrau 130 2 14,500 6022 25 1<br />
Inneneckhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Farbe<br />
Maß<br />
a<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
I<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HA 60130 reinweiß 100 2 19,000 6192 34 3<br />
<strong>WDK</strong>/HA 60130 cremeweiß 100 2 19,000 6160 94 8<br />
<strong>WDK</strong>/HA 60130 lichtgrau 100 2 19,000 6182 62 3<br />
<strong>WDK</strong>/HA 60130 steingrau 100 2 19,000 6022 16 2<br />
Außeneckhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Farbe<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
Maß<br />
a<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
I<br />
Außeneckhaube<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS<br />
83
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
T- <strong>und</strong> Kreuzstückhaube<br />
Flachwinkelhaube<br />
Typ<br />
Farbe<br />
Maß<br />
a<br />
mm mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HK 60130 reinweiß 272 65 2 28,200 6192 64 5<br />
<strong>WDK</strong>/HK 60130 cremeweiß 272 65 2 28,200 6162 23 1<br />
<strong>WDK</strong>/HK 60130 lichtgrau 272 65 2 28,200 6183 04 2<br />
<strong>WDK</strong>/HK 60130 steingrau 272 65 2 28,200 6023 04 5<br />
T- <strong>und</strong> Kreuzstückhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
Farbe Maß Verp. Gewicht Art.-Nr.<br />
a<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HF 60130 reinweiß 170 2 19,300 6192 94 7<br />
<strong>WDK</strong>/HF 60130 cremeweiß 170 2 19,300 6161 53 7<br />
<strong>WDK</strong>/HF 60130 lichtgrau 170 2 19,300 6183 43 3<br />
<strong>WDK</strong>/HF 60130 steingrau 170 2 19,300 6022 35 9<br />
Flachwinkelhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Preis<br />
€/St.<br />
I<br />
Preis<br />
€/St.<br />
I<br />
Endstück<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
Farbe<br />
Maß<br />
a<br />
mm mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HE 60130 reinweiß 130 61 20 3,500 6193 31 5<br />
<strong>WDK</strong>/HE 60130 cremeweiß 130 61 20 3,500 6162 83 5<br />
<strong>WDK</strong>/HE 60130 lichtgrau 130 61 20 3,500 6183 83 2<br />
<strong>WDK</strong>/HE 60130 steingrau 130 61 20 3,500 6022 52 9<br />
Endstück zum Verschließen der <strong>WDK</strong>-Kanäle.<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
I<br />
Die Endstücke werden auf den <strong>WDK</strong>-Kanal aufgedrückt <strong>und</strong> durch eine Feder am Bodenpilz gehalten.<br />
<strong>WDK</strong> Geräteeinbaukanal, Typ <strong>WDK</strong> 60150<br />
<strong>WDK</strong><br />
60<br />
Typ<br />
Farbe<br />
Länge<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
mm m kg/% m PVC<br />
<strong>WDK</strong> 60150 reinweiß 2000 8 175,000 6191 23 1<br />
<strong>WDK</strong> 60150 cremeweiß 2000 8 175,000 6021 88 3<br />
<strong>WDK</strong> 60150 lichtgrau 2000 8 175,000 6027 15 6<br />
<strong>WDK</strong> 60150 steingrau 2000 8 175,000 6022 03 0<br />
Kanaloberteil <strong>und</strong> -unterteil mit Bodenlochung.<br />
Preis<br />
€/m<br />
I<br />
150<br />
4 Oberteilklammern inklusive<br />
60,5<br />
Oberteilklammer<br />
Typ<br />
Farbe<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
mm mm Stück kg/% St. PVC<br />
2370<br />
steingrau 136,2 36 50 3,000 6023 53 3<br />
Oberteilklammer zur besseren <strong>und</strong> einfachen Verlegung der Leitungen im <strong>WDK</strong>-Kanal.<br />
Preis<br />
€/% St.<br />
I<br />
Die Oberteilklammer kann auf der ganzen Kanallänge verschoben werden.<br />
Trennwand<br />
Die Oberteilklammer wird auf der einen Seite eingerastet <strong>und</strong> nach vorne gestellt. Auf diese Weise<br />
ergibt sich eine Öffnung von 30°, dadurch ist die Verlegung der Leitungen sehr einfach.<br />
Typ<br />
Farbe<br />
Länge<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
mm<br />
m kg/% m PVC<br />
2371<br />
lichtgrau 2000 40 17,000 6023 11 8<br />
Trennwand zur Unterteilung der Kanäle bei unterschiedlichen Spannungsebenen.<br />
Die Trennwände werden auf den Bodenpilzen aufgesteckt.<br />
Preis<br />
€/m<br />
I<br />
48.5<br />
12.6<br />
8<br />
2<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
84 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
Farbe<br />
Oberteilabschnitt 1-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Typ<br />
Länge Verp. Gewicht<br />
mm<br />
Stück kg/% St.<br />
D 2-1/150 reinweiß 300 10 10,000 6194 05 2<br />
D 2-1/150 cremeweiß 300 10 10,000 6169 29 5<br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
Oberteile für Gerätedose<br />
Art.-Nr.<br />
PVC<br />
Preis<br />
€/St.<br />
I<br />
Farbe<br />
Oberteilabschnitt 2-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Typ<br />
Länge Verp. Gewicht<br />
mm<br />
Stück kg/% St.<br />
Art.-Nr.<br />
PVC<br />
D 2-2/150 reinweiß 300 10 9,000 6194 12 5<br />
D 2-2/150 cremeweiß 300 10 9,000 6169 36 8<br />
Preis<br />
€/St.<br />
I<br />
Farbe<br />
Oberteilabschnitt 3-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Typ<br />
Länge Verp. Gewicht<br />
mm<br />
Stück kg/% St.<br />
Art.-Nr.<br />
PVC<br />
D 2-3/150 reinweiß 300 10 7,500 6194 20 6<br />
D 2-3/150 cremeweiß 300 10 7,500 6169 42 2<br />
Preis<br />
€/St.<br />
I<br />
Gerätedose<br />
Typ<br />
2390<br />
Gerätedose zur Montage von Geräten mit Tragring.<br />
Farbe<br />
lichtgrau<br />
Verp. Gewicht Art.-Nr. Preis<br />
Stück kg/% St. PVC<br />
€/St.<br />
I<br />
5 4,700 6023 20 7<br />
Gerätedose wird auf den Bodenpilzen aufgesteckt <strong>und</strong> mit einer Schraube in der Mitte befestigt.<br />
Oberteil für CEE-Gerätedose<br />
Typ<br />
Farbe<br />
Länge Verp. Gewicht<br />
Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
2425 reinweiß 300 10 8,000 6194 72 9<br />
2425 cremeweiß 300 10 8,000 6168 52 3<br />
Preis<br />
€/St.<br />
I<br />
Oberteilabschnitt für den Geräteeinbau von CEE Steckdosen in <strong>WDK</strong>-Kanälen.<br />
CEE-Gerätedose<br />
52.8<br />
Typ<br />
2392<br />
Farbe<br />
lichtgrau<br />
Verp. Gewicht Art.-Nr. Preis<br />
€/St.<br />
Stück kg/% St. PA/GF I<br />
5 10,500 6024 00 9<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
100<br />
60<br />
60<br />
95<br />
Gerätedose zur Montage von CEE-Steckdosen in <strong>WDK</strong>-Kanälen. Ebenfalls als Unterputz-Einbaudose<br />
für CEE-Steckdosen geeignet.<br />
Unterputz-Einbaudose für die Montage von CEE-Steckdosen. Die Gerätedose kann auch zur Montage<br />
in <strong>WDK</strong>-Kanälen verwendet werden.<br />
Gerade Ausführung, 16 <strong>und</strong> 32 A, mit Lochabstand 60 x 60 mm<br />
Lieferung komplett mit 1 Zugentlastungsschelle<br />
1 Einsteckdichtung ED 16,<br />
1 Verschlussstopfen VS 16 sowie 4 Zylinderschrauben M5 x 18 zur Befestigung der Steckdose.<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS<br />
85
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
CEE-Zwischenflansch<br />
Typ<br />
2393/16<br />
Farbe<br />
Maß<br />
a<br />
Maß<br />
b<br />
mm mm<br />
steingrau 110 96<br />
Verp.<br />
Zwischenflansch für CEE-Steckdosen 16 A.<br />
Gewicht<br />
Art.-Nr.<br />
Stück kg/% St. PVC<br />
5 4,000 6024 02 5<br />
Preis<br />
€/St.<br />
I<br />
Wird bei der Montage von der Gerätedose CEE hinter das Oberteil für Geräteeinbaudosen montiert.<br />
Typ<br />
Farbe<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
mm mm Stück kg/% St. PVC<br />
2393/32 steingrau 110 96 5 4,000 6024 03 3<br />
Zwischenflansch für CEE-Steckdosen 32 A.<br />
Preis<br />
€/St.<br />
I<br />
Wird bei der Montage von der Gerätedose CEE hinter das Oberteil für Geräteeinbaudosen montiert.<br />
Inneneckhaube<br />
Außeneckhaube<br />
Typ<br />
Farbe<br />
Maß<br />
a<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HI 60150 reinweiß 130 2 15,300 6192 06 8<br />
<strong>WDK</strong>/HI 60150 cremeweiß 130 2 15,300 6160 37 9<br />
<strong>WDK</strong>/HI 60150 lichtgrau 130 2 15,300 6182 23 2<br />
<strong>WDK</strong>/HI 60150 steingrau 130 2 15,300 6024 43 2<br />
Inneneckhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
Farbe Maß Verp. Gewicht Art.-Nr.<br />
a<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HA 60150 reinweiß 100 2 16,000 6192 35 1<br />
<strong>WDK</strong>/HA 60150 cremeweiß 100 2 15,500 6160 97 2<br />
<strong>WDK</strong>/HA 60150 lichtgrau 100 2 15,500 6182 63 1<br />
<strong>WDK</strong>/HA 60150 steingrau 100 2 15,500 6024 52 1<br />
Außeneckhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Preis<br />
€/St.<br />
I<br />
Preis<br />
€/St.<br />
I<br />
T- <strong>und</strong> Kreuzstückhaube<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
Farbe<br />
Maß<br />
a<br />
mm mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HK 60150 reinweiß 291 66 2 27,500 6192 65 3<br />
<strong>WDK</strong>/HK 60150 cremeweiß 291 66 2 27,500 6162 27 4<br />
<strong>WDK</strong>/HK 60150 lichtgrau 291 66 2 27,500 6183 05 0<br />
<strong>WDK</strong>/HK 60150 steingrau 291 66 2 27,500 6024 76 9<br />
T- <strong>und</strong> Kreuzstückhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
I<br />
Flachwinkelhaube<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
Farbe Maß Verp. Gewicht Art.-Nr.<br />
a<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HF 60150 reinweiß 190 2 23,600 6192 95 5<br />
<strong>WDK</strong>/HF 60150 cremeweiß 190 2 23,600 6161 56 1<br />
<strong>WDK</strong>/HF 60150 lichtgrau 190 2 23,600 6183 44 1<br />
<strong>WDK</strong>/HF 60150 steingrau 190 2 23,600 6024 59 9<br />
Flachwinkelhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Preis<br />
€/St.<br />
I<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
86 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
Endstück<br />
Typ<br />
Endstück zum Verschließen der <strong>WDK</strong>-Kanäle.<br />
Farbe<br />
Maß<br />
a<br />
mm mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HE 60150 reinweiß 150 60 10 4,500 6193 32 3<br />
<strong>WDK</strong>/HE 60150 cremeweiß 150 60 10 4,500 6162 87 8<br />
<strong>WDK</strong>/HE 60150 lichtgrau 150 60 10 4,500 6183 84 0<br />
<strong>WDK</strong>/HE 60150 steingrau 150 60 10 4,500 6024 82 3<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
I<br />
169.5<br />
Die Endstücke werden auf den <strong>WDK</strong>-Kanal aufgedrückt <strong>und</strong> durch eine Feder am Bodenpilz gehalten.<br />
Typ<br />
mm m kg/% m PVC<br />
<strong>WDK</strong> 60170 reinweiß 2000 8 178,000 6191 25 8<br />
<strong>WDK</strong> 60170 cremeweiß 2000 8 178,000 6021 86 7<br />
<strong>WDK</strong> 60170 lichtgrau 2000 8 178,000 6027 16 4<br />
<strong>WDK</strong> 60170 steingrau 2000 8 178,000 6022 04 9<br />
Kanaloberteil <strong>und</strong> -unterteil mit Bodenlochung.<br />
Farbe<br />
<strong>WDK</strong> Geräteeinbaukanal, Typ <strong>WDK</strong> 60170<br />
Länge<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/m<br />
I<br />
<strong>WDK</strong><br />
60<br />
4 Oberteilklammern inklusive<br />
60.5<br />
Oberteilklammer<br />
Typ<br />
2370<br />
Farbe<br />
steingrau<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
mm mm Stück<br />
156,7 36 50<br />
Gewicht<br />
Art.-Nr.<br />
kg/% St. PVC<br />
3,300 6023 54 1<br />
Preis<br />
€/% St.<br />
I<br />
Oberteilklammer zur besseren <strong>und</strong> einfachen Verlegung der Leitungen im <strong>WDK</strong>-Kanal.<br />
Die Oberteilklammer kann auf der ganzen Kanallänge verschoben werden.<br />
Die Oberteilklammer wird auf der einen Seite eingerastet <strong>und</strong> nach vorne gestellt. Auf diese Weise<br />
ergibt sich eine Öffnung von 30°, dadurch ist die Verlegung der Leitungen sehr einfach.<br />
Trennwand<br />
8<br />
2<br />
Typ<br />
2371<br />
Farbe<br />
lichtgrau<br />
Länge<br />
mm<br />
2000<br />
Verp.<br />
m<br />
40<br />
Gewicht<br />
Art.-Nr.<br />
kg/% m PVC<br />
17,000 6023 11 8<br />
Preis<br />
€/m<br />
I<br />
48.5<br />
Trennwand zur Unterteilung der Kanäle bei unterschiedlichen Spannungsebenen.<br />
Die Trennwände werden auf den Bodenpilzen aufgesteckt.<br />
12.6<br />
Oberteile für Gerätedosen<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
D 2-1/170 reinweiß 300 10 13,400 6194 06 0<br />
D 2-1/170 cremeweiß 300 10 13,400 6169 32 5<br />
Oberteilabschnitt 1-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Preis<br />
€/St.<br />
I<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
D 2-2/170 reinweiß 300 10 12,000 6194 13 3<br />
D 2-2/170 cremeweiß 300 10 12,000 6169 39 2<br />
Oberteilabschnitt 2-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Preis<br />
€/St.<br />
I<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS<br />
87
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
Oberteile für Gerätedosen<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
D 2-3/170 reinweiß 300 10 10,300 6194 21 4<br />
D 2-3/170 cremeweiß 300 10 10,300 6169 45 7<br />
Oberteilabschnitt 3-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Preis<br />
€/St.<br />
I<br />
Gerätedose<br />
Typ<br />
Farbe<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
2390 lichtgrau<br />
5 4,700 6023 20 7<br />
Gerätedose zur Montage von Geräten mit Tragring.<br />
Preis<br />
€/St.<br />
I<br />
Gerätedose wird auf den Bodenpilzen aufgesteckt <strong>und</strong> mit einer Schraube in der Mitte befestigt.<br />
CEE-Gerätedose<br />
Typ<br />
2392<br />
Farbe<br />
lichtgrau<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Stück kg/% St. PA/GF<br />
5 10,500 6024 00 9<br />
Preis<br />
€/St.<br />
I<br />
52.8<br />
CEE-Zwischenflansch<br />
Gerätedose zur Montage von CEE-Steckdosen in <strong>WDK</strong>-Kanälen. Ebenfalls als Unterputz-Einbaudose<br />
für CEE-Steckdosen geeignet.<br />
Unterputz-Einbaudose für die Montage von CEE-Steckdosen. Die Gerätedose kann auch zur Montage<br />
in <strong>WDK</strong>-Kanälen verwendet werden.<br />
Gerade Ausführung, 16 <strong>und</strong> 32 A, mit Lochabstand 60 x 60 mm<br />
Lieferung komplett mit 1 Zugentlastungsschelle<br />
1 Einsteckdichtung ED 16,<br />
1 Verschlussstopfen VS 16 sowie 4 Zylinderschrauben M5 x 18 zur Befestigung der Steckdose.<br />
100<br />
60<br />
60<br />
95<br />
Typ<br />
2393/16<br />
Farbe<br />
steingrau<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
mm mm Stück kg/% St. PVC<br />
110 96 5 4,000 6024 02 5<br />
Preis<br />
€/St.<br />
I<br />
Zwischenflansch für CEE-Steckdosen 16 A.<br />
Wird bei der Montage von der Gerätedose CEE hinter das Oberteil für Geräteeinbaudosen montiert.<br />
Typ<br />
Farbe<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
mm mm Stück kg/% St. PVC<br />
2393/32 steingrau 110 96 5 4,000 6024 03 3<br />
Zwischenflansch für CEE-Steckdosen 32 A.<br />
Preis<br />
€/St.<br />
I<br />
Wird bei der Montage von der Gerätedose CEE hinter das Oberteil für Geräteeinbaudosen montiert.<br />
Inneneckhaube<br />
Typ<br />
Farbe<br />
Maß<br />
a<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HI 60170 reinweiß 130 2 16,100 6192 07 6<br />
<strong>WDK</strong>/HI 60170 cremeweiß 130 2 16,100 6160 35 2<br />
<strong>WDK</strong>/HI 60170 lichtgrau 130 2 16,100 6182 24 0<br />
<strong>WDK</strong>/HI 60170 steingrau 130 2 16,100 6022 28 6<br />
Inneneckhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Preis<br />
€/St.<br />
I<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
88 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
Außeneckhaube<br />
Typ<br />
Farbe Maß Verp. Gewicht Art.-Nr.<br />
a<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HA 60170 reinweiß 100 2 23,000 6192 37 8<br />
<strong>WDK</strong>/HA 60170 cremeweiß 100 2 23,000 6160 95 6<br />
<strong>WDK</strong>/HA 60170 lichtgrau 100 2 23,000 6182 65 8<br />
<strong>WDK</strong>/HA 60170 steingrau 100 2 23,000 6022 18 9<br />
Außeneckhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Preis<br />
€/St.<br />
I<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
mm mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HK 60170 reinweiß 291 66 2 32,600 6192 66 1<br />
<strong>WDK</strong>/HK 60170 cremeweiß 291 66 2 32,600 6162 25 8<br />
<strong>WDK</strong>/HK 60170 lichtgrau 291 66 2 32,600 6183 06 9<br />
<strong>WDK</strong>/HK 60170 steingrau 291 66 2 32,600 6023 06 1<br />
T- <strong>und</strong> Kreuzstückhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Farbe<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
T- <strong>und</strong> Kreuzstückhaube<br />
Preis<br />
€/St.<br />
I<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
Farbe Maß Verp. Gewicht Art.-Nr.<br />
a<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HF 60170 reinweiß 211 2 27,200 6192 96 3<br />
<strong>WDK</strong>/HF 60170 cremeweiß 211 2 27,200 6161 54 5<br />
<strong>WDK</strong>/HF 60170 lichtgrau 211 2 27,200 6183 46 8<br />
<strong>WDK</strong>/HF 60170 steingrau 211 2 27,200 6022 37 5<br />
Flachwinkelhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Preis<br />
€/St.<br />
I<br />
Flachwinkelhaube<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
mm mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HE 60170 reinweiß 170 60 10 5,000 6193 33 1<br />
<strong>WDK</strong>/HE 60170 cremeweiß 170 60 10 5,000 6162 84 3<br />
<strong>WDK</strong>/HE 60170 lichtgrau 170 60 10 5,000 6183 85 9<br />
<strong>WDK</strong>/HE 60170 steingrau 170 60 10 5,000 6022 54 5<br />
Endstück zum Verschließen der <strong>WDK</strong>-Kanäle.<br />
Farbe<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
I<br />
Endstück<br />
210<br />
Die Endstücke werden auf den <strong>WDK</strong>-Kanal aufgedrückt <strong>und</strong> durch eine Feder am Bodenpilz gehalten.<br />
Typ<br />
mm m kg/% m PVC<br />
<strong>WDK</strong> 60210 reinweiß 2000 8 258,000 6191 26 6<br />
<strong>WDK</strong> 60210 cremeweiß 2000 8 258,000 6021 87 5<br />
<strong>WDK</strong> 60210 lichtgrau 2000 8 258,000 6027 17 2<br />
<strong>WDK</strong> 60210 steingrau 2000 8 258,000 6022 06 5<br />
Kanaloberteil <strong>und</strong> -unterteil mit Bodenlochung.<br />
Farbe<br />
<strong>WDK</strong> Geräteeinbaukanal, Typ <strong>WDK</strong> 60210<br />
Länge<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/m<br />
I<br />
<strong>WDK</strong><br />
60<br />
4 Oberteilklammern inklusive<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
61<br />
Typ<br />
Farbe Maß Maß Verp. Gewicht Art.-Nr. Preis<br />
a b<br />
€/% St.<br />
mm mm Stück kg/% St. PVC I<br />
2370<br />
steingrau 197,2 36 50 3,900 6023 57 6<br />
Oberteilklammer zur besseren <strong>und</strong> einfachen Verlegung der Leitungen im <strong>WDK</strong>-Kanal.<br />
Die Oberteilklammer kann auf der ganzen Kanallänge verschoben werden.<br />
Die Oberteilklammer wird auf der einen Seite eingerastet <strong>und</strong> nach vorne gestellt. Auf diese Weise<br />
ergibt sich eine Öffnung von 30°, dadurch ist die Verlegung der Leitungen sehr einfach.<br />
Oberteilklammer<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS<br />
89
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
Trennwand<br />
Typ<br />
2371<br />
Farbe<br />
lichtgrau<br />
Länge<br />
mm<br />
2000<br />
Verp. Gewicht Art.-Nr.<br />
m kg/% m PVC<br />
40 17,000 6023 11 8<br />
Preis<br />
€/m<br />
I<br />
8<br />
2<br />
Trennwand zur Unterteilung der Kanäle bei unterschiedlichen Spannungsebenen.<br />
48.5<br />
Die Trennwände werden auf den Bodenpilzen aufgesteckt.<br />
12.6<br />
Oberteile für Gerätedose<br />
Typ<br />
D 2-1/210<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
cremeweiß 300 10 19,300 6169 33 3<br />
Preis<br />
€/St.<br />
I<br />
Oberteilabschnitt 1-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Typ<br />
Farbe Länge Verp. Gewicht Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
D 2-2/210 reinweiß 300 10 17,700 6194 14 1<br />
D 2-2/210 cremeweiß 300 10 17,700 6169 40 6<br />
Preis<br />
€/St.<br />
I<br />
Oberteilabschnitt 2-fach für den Geräteeinbau in <strong>WDK</strong>-Kanälen.<br />
Gerätedose<br />
Typ<br />
2390<br />
Farbe<br />
lichtgrau<br />
Verp. Gewicht Art.-Nr.<br />
Stück kg/% St. PVC<br />
5 4,700 6023 20 7<br />
Preis<br />
€/St.<br />
I<br />
Gerätedose zur Montage von Geräten mit Tragring.<br />
Gerätedose wird auf den Bodenpilzen aufgesteckt <strong>und</strong> mit einer Schraube in der Mitte befestigt.<br />
Inneneckhaube<br />
Typ<br />
Farbe Maß Verp. Gewicht Art.-Nr.<br />
a<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HI 60210 reinweiß 130 2 19,500 6192 08 4<br />
<strong>WDK</strong>/HI 60210 cremeweiß 130 2 19,500 6160 36 0<br />
<strong>WDK</strong>/HI 60210 lichtgrau 130 2 19,500 6182 25 9<br />
<strong>WDK</strong>/HI 60210 steingrau 130 2 19,500 6022 29 4<br />
Preis<br />
€/St.<br />
I<br />
Inneneckhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Außeneckhaube<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
Farbe Maß Verp. Gewicht Art.-Nr.<br />
a<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HA 60210 reinweiß 100 2 27,000 6192 38 6<br />
<strong>WDK</strong>/HA 60210 cremeweiß 100 2 27,000 6160 96 4<br />
<strong>WDK</strong>/HA 60210 lichtgrau 100 2 27,000 6182 66 6<br />
<strong>WDK</strong>/HA 60210 steingrau 100 2 27,000 6022 19 7<br />
Außeneckhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Preis<br />
€/St.<br />
I<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
90 LFS<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben
<strong>WDK</strong> Leitungsführungskanal <strong>Kunststoff</strong>-<strong>Systeme</strong><br />
Farbe<br />
T- <strong>und</strong> Kreuzstückhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
mm mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HK 60210 reinweiß 291 66 2 31,500 6192 68 8<br />
<strong>WDK</strong>/HK 60210 cremeweiß 291 66 2 31,500 6162 26 6<br />
<strong>WDK</strong>/HK 60210 lichtgrau 291 66 2 35,500 6183 07 7<br />
<strong>WDK</strong>/HK 60210 steingrau 291 66 2 31,500 6023 12 6<br />
Typ<br />
<strong>WDK</strong> <strong>Wand</strong>- <strong>und</strong> Deckenkanäle<br />
Gewicht<br />
T- <strong>und</strong> Kreuzstückhaube<br />
Art.-Nr.<br />
mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HF 60210 reinweiß 250 2 39,000 6192 97 1<br />
<strong>WDK</strong>/HF 60210 cremeweiß 250 2 39,000 6161 55 3<br />
<strong>WDK</strong>/HF 60210 lichtgrau 250 2 39,000 6183 47 6<br />
<strong>WDK</strong>/HF 60210 steingrau 250 2 39,000 6022 39 1<br />
Flachwinkelhaube zur Richtungsänderung der <strong>WDK</strong>-Kanäle.<br />
Farbe<br />
Maß<br />
a<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
I<br />
Preis<br />
€/St.<br />
I<br />
Flachwinkelhaube<br />
Die Formteile sind generell als Haubenformteile ausgelegt.<br />
Typ<br />
mm mm Stück kg/% St. PVC<br />
<strong>WDK</strong>/HE 60210 reinweiß 210 60 10 5,400 6193 35 8<br />
<strong>WDK</strong>/HE 60210 cremeweiß 210 60 10 5,400 6162 85 1<br />
<strong>WDK</strong>/HE 60210 lichtgrau 210 60 10 5,400 6183 86 7<br />
<strong>WDK</strong>/HE 60210 steingrau 210 60 10 5,400 6022 56 1<br />
Endstück zum Verschließen der <strong>WDK</strong>-Kanäle.<br />
Farbe<br />
Maß<br />
a<br />
Maß<br />
b<br />
Verp.<br />
Gewicht<br />
Art.-Nr.<br />
Preis<br />
€/St.<br />
I<br />
Endstück<br />
Die Endstücke werden auf den <strong>WDK</strong>-Kanal aufgedrückt <strong>und</strong> durch eine Feder am Bodenpilz gehalten.<br />
06 LFS_Katalog_2008 / de / 26/02/2008 (LLExport_00667)<br />
Bei Bestellungen bitte immer Artikel-Nr. angeben<br />
LFS<br />
91
Change language
