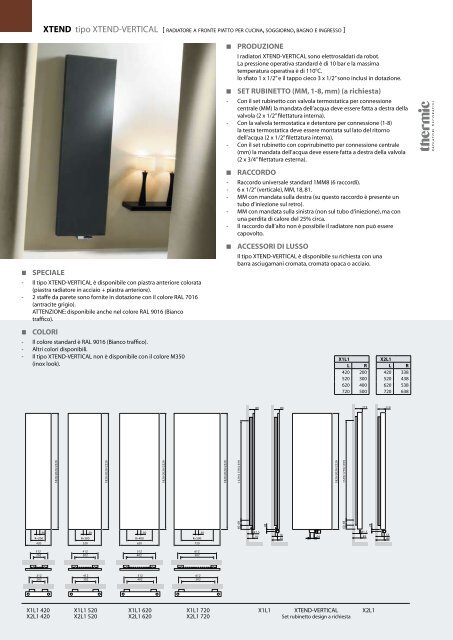

XTEND tipo XTEND-VERTICAL [ radiatore a fronte piatto per cucina, soggiorno, bagno e ingresso ]<br />
PRODUZIONE<br />
I radiatori XTEND-VERTICAL sono elettrosaldati da robot.<br />
La pressione operativa standard è di 10 bar e la massima<br />
temperatura operativa è di 110°C.<br />
lo sfiato 1 x 1/2” e il tappo cieco 3 x 1/2” sono inclusi in dotazione.<br />
SET RUBINETTO (<strong>MM</strong>, 1-8, <strong>mm</strong>) (a <strong>richiesta</strong>)<br />
- Con il set rubinetto con valvola termostatica per connessione<br />
centrale (<strong>MM</strong>) la mandata dell’acqua deve essere fatta a destra della<br />
valvola (2 x 1/2” filettatura interna).<br />
- Con la valvola termostatica e detentore per connessione (1-8)<br />
la testa termostatica deve essere montata sul lato del ritorno<br />
dell’acqua (2 x 1/2” filettatura interna).<br />
- Con il set rubinetto con coprirubinetto per connessione centrale<br />
(<strong>mm</strong>) la mandata dell’acqua deve essere fatta a destra della valvola<br />
(2 x 3/4” filettatura esterna).<br />
Raccordo<br />
- Raccordo universale standard 1<strong>MM</strong>8 (6 raccordi).<br />
- 6 x 1/2” (verticale), <strong>MM</strong>, 18, 81.<br />
- <strong>MM</strong> con mandata sulla destra (su questo raccordo è presente un<br />
tubo d’iniezione sul retro).<br />
- <strong>MM</strong> con mandata sulla sinistra (non sul tubo d’iniezione), ma con<br />
una perdita di calore del 25% circa.<br />
- Il raccordo dall’alto non è possibile il radiatore non può essere<br />
capovolto.<br />
SPECIALE<br />
- Il tipo XTEND-VERTICAL è disponibile con piastra anteriore colorata<br />
(piastra radiatore in acciaio + piastra anteriore).<br />
- 2 staffe da parete sono fornite in dotazione con il colore RAL 7016<br />
(antracite grigio).<br />
ATTENZIONE: disponibile anche nel colore RAL 9016 (Bianco<br />
traffico).<br />
ACCESSORI DI LUSSO<br />
Il tipo XTEND-VERTICAL è disponibile su <strong>richiesta</strong> con una<br />
barra asciugamani cromata, cromata opaca o acciaio.<br />
Colori<br />
- Il colore standard è RAL 9016 (Bianco traffico).<br />
- Altri colori disponibili.<br />
- Il tipo XTEND-VERTICAL non è disponibile con il colore M350<br />
(inox look).<br />
X1L1<br />
L R<br />
420 200<br />
520 300<br />
620 400<br />
720 500<br />
X2L1<br />
L R<br />
420 338<br />
520 438<br />
620 538<br />
720 638<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
X1L1 420<br />
X2L1 420<br />
X1L1 520<br />
X2L1 520<br />
X1L1 620<br />
X2L1 620<br />
X1L1 720<br />
X2L1 720<br />
X1L1<br />
XTEND-VERTICAL<br />
Set rubinetto design a <strong>richiesta</strong><br />
X2L1
XTEND tipo XTEND-VERTICAL<br />
Codice Raccordo 0000 Larghezza Altezza Colore<br />
X1L1<br />
in conformità con EN 442-1: radiatori e convettori<br />
Codice<br />
bianco<br />
Codice<br />
colore<br />
Tipo<br />
Larghezza<br />
L<br />
<strong>mm</strong><br />
Altezza<br />
H<br />
<strong>mm</strong><br />
Potenze termiche<br />
75/65/20°C<br />
Watt<br />
Potenze termiche<br />
90/70/20°C<br />
Watt<br />
Esp. n<br />
Peso<br />
kg.<br />
Contenuto<br />
acqua<br />
l.<br />
57309 57300 X1L1 420 1820 765 969 1,34 24,09 3,70<br />
57319 57310 X1L1 420 2020 842 1074 1,38 26,46 4,08<br />
57329 57320 X1L1 420 2220 919 1178 1,41 28,41 4,44<br />
57009 57000 X1L1 520 1820 948 1201 1,34 29,83 4,59<br />
57039 57030 X1L1 520 2020 1043 1330 1,38 32,75 5,05<br />
57069 57060 X1L1 520 2220 1138 1459 1,41 35,17 5,49<br />
57019 57010 X1L1 620 1820 1130 1431 1,34 35,56 5,47<br />
57049 57040 X1L1 620 2020 1243 1585 1,38 39,05 6,03<br />
57079 57070 X1L1 620 2220 1356 1739 1,41 41,94 6,55<br />
57029 57020 X1L1 720 1820 1312 1662 1,34 41,30 6,35<br />
57059 57050 X1L1 720 2020 1444 1842 1,38 45,35 7,00<br />
57089 57080 X1L1 720 2220 1575 2019 1,41 48,70 7,60<br />
= Radiatori di stock<br />
X2L1<br />
in conformità con EN 442-1: radiatori e convettori<br />
Codice<br />
bianco<br />
Codice<br />
colore<br />
Tipo<br />
Larghezza<br />
L<br />
<strong>mm</strong><br />
Altezza<br />
H<br />
<strong>mm</strong><br />
Potenze termiche<br />
75/65/20°C<br />
Watt<br />
Potenze termiche<br />
90/70/20°C<br />
Watt<br />
Esp. n<br />
Peso<br />
kg.<br />
Contenuto<br />
acqua<br />
l.<br />
57359 57350 X2L1 420 1820 1203 1518 1,32 38,61 7,32<br />
57369 57360 X2L1 420 2020 1297 1631 1,30 42,35 8,08<br />
57379 57370 X2L1 420 2220 1391 1740 1,27 46,61 8,81<br />
57109 57100 X2L1 520 1820 1489 1879 1,32 47,81 9,06<br />
57139 57130 X2L1 520 2020 1606 2020 1,30 52,43 10,00<br />
57169 57160 X2L1 520 2220 1723 2155 1,27 57,70 10,90<br />
57119 57110 X2L1 620 1820 1776 2241 1,32 57,00 10,81<br />
57149 57140 X2L1 620 2020 1915 2408 1,30 62,51 11,92<br />
57179 57170 X2L1 620 2220 2054 2569 1,27 68,80 13,00<br />
57129 57120 X2L1 720 1820 2062 2602 1,32 66,20 12,55<br />
57159 57150 X2L1 720 2020 2224 2797 1,30 72,60 13,85<br />
57189 57180 X2L1 720 2220 2385 2983 1,27 79,90 15,10<br />
= Radiatori di stock<br />
A <strong>richiesta</strong><br />
A <strong>richiesta</strong><br />
A <strong>richiesta</strong><br />
<strong>MM</strong><br />
1 8<br />
Set rubinetto design<br />
<strong>MM</strong><br />
Set rubinetto design 1-8<br />
Set rubinetto con<br />
coprirubinetto <strong>mm</strong><br />
X1L1<br />
X2L1 Barra asciugamano Raccordo
