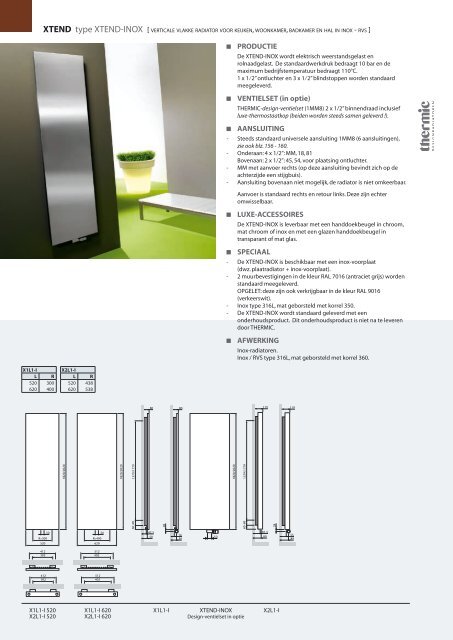

XTEND type XTEND-INOX [ verticale vlakke radiator voor keuken, woonkamer, badkamer en hal <strong>in</strong> <strong>in</strong>ox - rvs ]<br />
<strong>PRODUCTIE</strong><br />
De XTEND-INOX wordt elektrisch weerstandsgelast en<br />
rolnaadgelast. De standaardwerkdruk bedraagt 10 bar en de<br />
maximum bedrijfstemperatuur bedraagt 110°C.<br />
1 x 1⁄2” ontluchter en 3 x 1⁄2” bl<strong>in</strong>dstoppen worden standaard<br />
meegeleverd.<br />
<strong>VENTIELSET</strong> (<strong>in</strong> <strong>optie</strong>)<br />
THERMIC-design-ventielset (1MM8) 2 x 1/2” b<strong>in</strong>nendraad <strong>in</strong>clusief<br />
luxe-thermostaatkop (beiden worden steeds samen geleverd !).<br />
<strong>AANSLUITING</strong><br />
- Steeds standaard universele aansluit<strong>in</strong>g 1MM8 (6 aansluit<strong>in</strong>gen),<br />
zie ook blz. 156 - 160.<br />
- Onderaan: 4 x 1/2”: MM, 18, 81<br />
Bovenaan: 2 x 1/2”: 45, 54, voor plaats<strong>in</strong>g ontluchter.<br />
- MM met aanvoer rechts (op deze aansluit<strong>in</strong>g bev<strong>in</strong>dt zich op de<br />
achterzijde een stijgbuis).<br />
- Aansluit<strong>in</strong>g bovenaan niet mogelijk, de radiator is niet omkeerbaar.<br />
Aanvoer is standaard rechts en retour l<strong>in</strong>ks. Deze zijn echter<br />
omwisselbaar.<br />
luxe-accessoires<br />
De XTEND-INOX is leverbaar met een handdoekbeugel <strong>in</strong> chroom,<br />
mat chroom of <strong>in</strong>ox en met een glazen handdoekbeugel <strong>in</strong><br />
transparant of mat glas.<br />
SPECIAAL<br />
- De XTEND-INOX is beschikbaar met een <strong>in</strong>ox-voorplaat<br />
(dwz. plaatradiator + <strong>in</strong>ox-voorplaat).<br />
- 2 muurbevestig<strong>in</strong>gen <strong>in</strong> de kleur RAL 7016 (antraciet grijs) worden<br />
standaard meegeleverd.<br />
opgelet: deze zijn ook verkrijgbaar <strong>in</strong> de kleur RAL 9016<br />
(verkeerswit).<br />
- Inox type 316L, mat geborsteld met korrel 350.<br />
- De XTEND-INOX wordt standaard geleverd met een<br />
onderhoudsproduct. Dit onderhoudsproduct is niet na te leveren<br />
door <strong>Thermic</strong>.<br />
AFWERKING<br />
Inox-radiatoren.<br />
Inox / RVS type 316L, mat geborsteld met korrel 360.<br />
X1L1-I<br />
L R<br />
520 300<br />
620 400<br />
X2L1-I<br />
L R<br />
520 438<br />
620 538<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
X1L1-I 520<br />
X2L1-I 520<br />
X1L1-I 620<br />
X2L1-I 620<br />
X1L1-I<br />
XTEND-INOX<br />
Design-ventielset <strong>in</strong> <strong>optie</strong><br />
X2L1-I
XTEND type XTEND-INOX<br />
Art. nummer Aansluit<strong>in</strong>g 0000 Breedte Hoogte Kleur<br />
X1L1-I<br />
conform EN 442-1: radiatoren en convectoren<br />
Art. nr. Type Breedte<br />
L<br />
mm<br />
Hoogte<br />
H<br />
mm<br />
Afgiften<br />
75/65/20°C<br />
Watt<br />
Afgiften<br />
90/70/20°C<br />
Watt<br />
n-exp.<br />
Gewicht<br />
kg.<br />
Inhoud<br />
57006 X1L1-I 520 1820 820 1031 1,30 30,25 4,50<br />
57036 X1L1-I 520 2020 890 1119 1,30 32,60 4,95<br />
57016 X1L1-I 620 1820 947 1191 1,30 35,50 4,40<br />
57046 X1L1-I 620 2020 987 1241 1,30 39,55 5,90<br />
= Voorraadradiatoren<br />
l.<br />
X2L1-I<br />
conform EN 442-1: radiatoren en convectoren<br />
Art. nr. Type Breedte<br />
L<br />
mm<br />
Hoogte<br />
H<br />
mm<br />
Afgiften<br />
75/65/20°C<br />
Watt<br />
Afgiften<br />
90/70/20°C<br />
Watt<br />
n-exp.<br />
Gewicht<br />
kg.<br />
Inhoud<br />
57106 X2L1-I 520 1820 1321 1670 1,33 48,80 8,80<br />
57136 X2L1-I 520 2020 1440 1817 1,32 54,05 9,85<br />
57116 X2L1-I 620 1820 1588 2008 1,33 57,30 10,60<br />
57146 X2L1-I 620 2020 1685 2123 1,31 62,85 11,85<br />
= Voorraadradiatoren<br />
l.<br />
In <strong>optie</strong><br />
MM<br />
1 8<br />
Zijaanzicht X1L1-I<br />
Zijaanzicht X2L1-I Handdoekbeugel Handdoekbeugel Design-ventielset MM Aansluit<strong>in</strong>g
