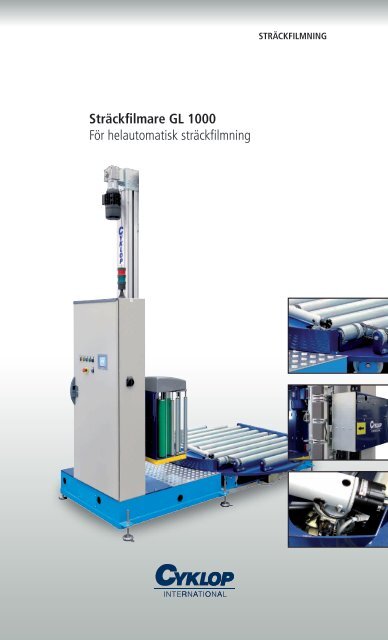

Sträckfilmare <strong>GL</strong> <strong>1000</strong><br />
För <strong>helautomatisk</strong> sträckfilmning<br />
STRÄCKFILMNING
Sträckfilmare <strong>GL</strong> <strong>1000</strong><br />
Specifikationer och dimensioner, standardmaskin<br />
Maskin Kapacitet 50 - 70 pallar/tim<br />
El<br />
Anslutning<br />
Effekt<br />
Skyddsnorm<br />
3 x 400 V+N+PE, 50 Hz,<br />
2,5 kW<br />
IP54<br />
Pneumatik<br />
anslutning<br />
Sträckfilm<br />
CE-märkt (EN 60204)<br />
Tryckluft (utan dimsmörjning)<br />
Luftflöde<br />
Diameter kärna<br />
Yttre diameter, max<br />
Filmbredd, max<br />
Filmtjocklek<br />
at 6 bar<br />
12 NL/cykel<br />
76 mm<br />
250 mm<br />
500 mm<br />
Cyklop film:15-35 my<br />
Färgtouch panel med<br />
grafisk översikt av sensorstatus<br />
för enkel felsökning<br />
Cyklop's patenterade<br />
med inställbart försträckningssystem<br />
i 8 steg upp<br />
till 400%<br />
En ventil har lagts till på vridbordet<br />
för lätt åtkomst till<br />
filmhållaren vilket gör byte<br />
av filmrulle mycket enklare<br />
Mått<br />
F<br />
B<br />
D<br />
C<br />
A<br />
E<br />
Dim (mm) A B C D E F<br />
Standard 1150 3430 375 1350 Ø 1800 2909<br />
Dimensioner standardmaskin (transportförpackad): L3400 x H2300 x B1800 mm. Vikt 1500 kg.
Sträckfilmare <strong>GL</strong> <strong>1000</strong><br />
Optioner<br />
Lösningar för större gods:<br />
- Diameter vridbord: 2300 mm<br />
- Förlängd avskärningsenhet<br />
- Höjd transportör (rullbana) 430 mm<br />
- Förlängt chassi<br />
- Rulldiameter : 80 mm<br />
- Rulldelning: 160 mm<br />
Kundanpassad färg<br />
Förlängt chassi = mast & skåp flyttas bakåt,<br />
kräver optionen förlängd avskärningsenhet<br />
2 - 4 kedjetransportörer<br />
Formatkontroll<br />
Halvpall (600 x 800 mm)<br />
Fristående (separat)<br />
Skåp med relä för ljusstråle<br />
Topplatta, rektangulär (600 x <strong>1000</strong> mm)<br />
Topplatta, rund (Ø 700 mm)<br />
Topplatta med frekvenskontroll<br />
Alarm “film nästan slut”<br />
Varmförzinkat bottenchassi<br />
Kundanpassad masthöjd =<br />
specialanpassad masthöjd<br />
Tät rulldelning för stort gods<br />
= delning 80 mm<br />
90 º in- eller ut-transport<br />
Pneumatisk string roller =<br />
2 lägen (övre – nedre)<br />
Körning av 6 eller fler transportörer<br />
= vanligtvis kräver detta separat skåp<br />
Pallförande skivor (4st)<br />
Transport höjd 575 - 875mm<br />
Svets enhet<br />
"String roller"<br />
Pneumatisk "string roller"<br />
Luftkonditionerat skåp<br />
Körning av en till fem transportörer<br />
Körning av 6 eller fler transportörer<br />
= vanligtvis kräver detta separat skåp<br />
Separat startbox<br />
= start, program och nödstopp<br />
Passiv antistatutrustning<br />
Aktiv antistatutrustning<br />
Nätverkskommunikation med<br />
PROFIBUS-DP (endast hardware)<br />
Modem för extern kommunikation<br />
(endast hardware), för anslutning<br />
till stationär telefon eller mobiltelefon<br />
Accessories<br />
De flesta optioner och tillbehör kan beställas och monteras i efterhand. Som ett resultat<br />
av vår strävan efter kontinuerlig förbättring av våra produkter kan information och<br />
specifikationer komma att ändras utan förvarning.<br />
Godshantering, standard maskin<br />
Helautomatisk topparkspåläggare<br />
PLR, CTFP och TF.<br />
C<br />
A<br />
B<br />
Dim (mm) A B C D Vikt<br />
Pall, exempel 1 1400 1200 1800 500-2500 100-1500 kg<br />
Pall, exempel 2 1600 800 1800 500-2500 100-1500 kg<br />
OBS! Palldiagonalen (C) får inte överstiga 1800 mm för standardmaskin. B: max bredd 1250 mm.<br />
Sträckfilmaren kan konstrueras för mindre/större och lättare/tyngre gods.<br />
D<br />
Cyklop's topparkspåläggare är<br />
vanligtvis inkluderad i en <strong>helautomatisk</strong><br />
linje bredvid en sträckfilmare<br />
när pallgods kräver skydd<br />
mot damm eller fukt på toppen.<br />
Maskinerna är lätta att installera<br />
och gjorda av aluminium.<br />
Om godset även kräver skydd mot<br />
vatten kan utrustning installeras i produktionslinjen<br />
som klarar detta krav.
Sträckfilmare <strong>GL</strong> <strong>1000</strong><br />
<strong>GL</strong> <strong>1000</strong> är en automatisk sträckfilmare för pallar, med driven transportör. <strong>GL</strong> <strong>1000</strong> kan möta högsta krav på kapacitet<br />
och kundanpassning, är lätt att serva och ekonomisk. <strong>GL</strong> <strong>1000</strong> blir den perfekta <strong>helautomatisk</strong>a och tekniskt advancerade<br />
sträckfilmningsstationen i Er packlinje.<br />
<strong>GL</strong> <strong>1000</strong> är utrustad med Cyklop´s patenterade<br />
med inställbart försträckningssystem i åtta steg<br />
upp till 400%. Med programmerbart driftssystem kan vrid- och lyfthastighet, filmförbrukning, filmspänning etc. ställas<br />
in för att passa ett stort urval gods för att möta Era precisa behov. Den kompletta avskärningsenheten är framtagen med<br />
tanke på prestanda och livslängd.<br />
<strong>GL</strong> <strong>1000</strong> levereras programmerad efter Era behov. Utrustning som transportörer eller vridbord kan köras via en och<br />
samma grafiska touch-panel.<br />
Lätt att använda<br />
Kontrollerna är lätta att finna<br />
och förstå.<br />
Snabbt och enkelt byte av filmrulle.<br />
Automatisk avkänning av godshöjd.<br />
Mekanik - lättservad.<br />
Sparar pengar<br />
Försträckningsgraden är nu inställbar<br />
upp till 400%. Patenterat<br />
system, .<br />
Vald försträckningsgrad förblir<br />
konstant, vilket garanterar låg<br />
filmförbrukning pall efter pall.<br />
Aggregathissens hastighet är<br />
individuellt inställbar för att<br />
minimera filmöverlappning.<br />
Motordriven försträckningsenhet<br />
minimerar filmförbrukningen och<br />
skyddar ömtåligt gods. Optimalt<br />
jämnt packningsresultat<br />
Optimalt jämnt packningsresultat<br />
Flexibla inställningsmöjligheter<br />
ger optimalt förpackningsresultat<br />
för många olika sorters gods<br />
Filmspänningen ställs in<br />
automatiskt vilket ger ett jämnt<br />
skydd runt godset.<br />
Flera standardprogram finns,<br />
t ex toppark för skydd mot vatten.<br />
3 program är förinställda<br />
på fabriken.<br />
Minnet har 9 program, alla kan<br />
ställas in med individuella parametrar<br />
och varje program kan döpas.<br />
Nyckelegenskaper<br />
Lätt att byta alla programparametrar<br />
och inställningar.<br />
Information om använd<br />
filmförbrukning på pallen och<br />
total filmförbrukning.<br />
Information om pris per<br />
pall och antal filmade pallar.<br />
Alla funktioner på <strong>GL</strong> <strong>1000</strong><br />
kan köras manuellt, som t ex<br />
filmapplicering och filmspänning.<br />
NYHET! Touch-display med avancerade funktioner<br />
Det grafiska gränssnittet har tagits fram för att underlätta ändring<br />
av programparametrar och för att lätt komma åt information. Enkel<br />
felsökning med grafisk översikt över sensorstatus är en av de nya<br />
egenskaperna hos <strong>GL</strong> <strong>1000</strong>.<br />
Denna broschyr får inte kopieras och innehållet får inte ändras på något sätt. Eftertryck förbjudes. © Copyright by Cyklop Teknik - Burseryd 2009 - MKA/PBE - <strong>GL</strong><strong>1000</strong> - 4P - 961018SE
