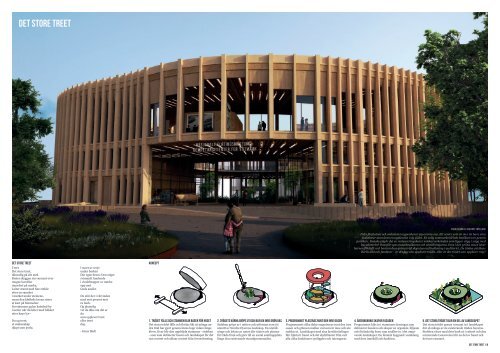

DET STORE TREET<br />
Visualisering av ankomst från land<br />
Från förplatsen och ankomsten uppenbarar sig en inre oas. Ett center som är mer än bara sina<br />
funktioner utan även en upplevelse i sig självt. En solig sommarkväll leds besökaren in genom<br />
portiken . Kanske pågår det en restaureringskurs i snickarverkstaden som ligger vägg i vägg med<br />
huvudentrén? Ovanför syns museibesökarna och utställningarna. Inne i den gröna oasen leker<br />
barnen för fullt och bortom dess gröna träd skymtas en föreläsning i auditoriet. Du tänker på Hans<br />
Börlis dikt och funderar - är det jag som upplever trädet, eller är det trädet som upplever mig?<br />
<strong>Det</strong> store <strong>Treet</strong><br />
KONCEPT<br />
<strong>Treet</strong><br />
<strong>Det</strong> store treet,<br />
tålmodig på sitt sted.<br />
Breier skyggen sin varsomt over<br />
mugne lauvblar<br />
muselort på marka.<br />
Leiter stumt med fine rothår<br />
etter en sannhet<br />
i mørket under steinene,<br />
mens den kløftede krona risser<br />
et kart på himmelen:<br />
Syvstjernens gylne katedral-by<br />
i netter når du leiter med blikket<br />
etter høye lys--<br />
Du og treet:<br />
et søskenskap<br />
djupt som jorda.<br />
I suset av sevje<br />
under barken<br />
Din egne drøm: Den stiger<br />
svimmelt famlende<br />
i vindeltrapper av mørke<br />
opp mot<br />
Guds ansikt.<br />
Du står der i vårvinden<br />
med øret presset mot<br />
ru bark.<br />
Og plutselig<br />
vet du ikke om det er<br />
du<br />
som opplever treet<br />
eller treet<br />
deg.<br />
- Hans Børli<br />
1. TRÄDET FÄLLS OCH STAMMEN BLIR BASEN FÖR HUSET<br />
<strong>Det</strong> stora trädet fälls och flottas likt så många andra<br />
träd har gjort genom årens lopp vidare längs<br />
älven. Kvar blir den upphöjda stammen - stubben<br />
- som som definierar basen och landskapet för det<br />
nya centret och säkrar centret från översvämning.<br />
2. TRÄDETS KÄRNA GRÖPS UT OCH BLIR EN INRE GRÖN OAS<br />
Stubben gröps ur i mitten och utformas som ett<br />
utsnitt av Nordre Øyerens landskap. En utställnings-och<br />
lekyta av natur där växter och plantor<br />
får träda fram och görs till en social samlingsplats<br />
längs den existerande strandpromenaden.<br />
3. PROGRAMMET PLACERAS RUNT DEN INRE OASEN<br />
Programmets olika delar organiseras runt den inre<br />
oasen och gränsen mellan vad som är inne och ute<br />
suddas ut. Landskapet med sina årstidsväxlingar<br />
blir hjärtat i huset och det skyltfönster från vart<br />
alla olika funktioner synliggörs och interagerar.<br />
4. ÅRSRINGARNA SKAPAR FASADEN<br />
Programmet kläs in i stammens årsringar som<br />
definierar fasaden och skapar en organisk, följsam<br />
och föränderlig form som smälter in i det omgivande<br />
landskapet. En ikonisk byggnad i samklang<br />
med dess innehåll och funktion.<br />
5. DET STORA TRÄDET BLIR EN DEL AV LANDSKAPET<br />
<strong>Det</strong> stora trädet passas varsamt in i landskapet<br />
där så många av de existerande träden bevaras.<br />
Stubben växer med dess bark ut i vattnet och den<br />
existerande Lenseveien blir en del av huset och<br />
det inre rummet.<br />
DET STORE TREET 1/6
SITUATIONSPLAN / 1:1000<br />
AXONOMETRI<br />
1. Meanderstien<br />
2. Kajakkhus<br />
3. Drop-off personal<br />
4. Utstillinger og lek<br />
5. Ev. Kaiatkomst<br />
6. Den Inre Oasen<br />
7. Lager for sykler<br />
8. Forplass<br />
9. Økonomigård<br />
10.Båtopptrekk<br />
11. Båtplasser personal<br />
12. Meanderstigen<br />
13. Parkering 60p<br />
14. Bussparkering<br />
Trädet i sin omgivning inbäddat av grönska med den<br />
inre oasen som skapar en solbelyst och väderskyddat yta<br />
för lek, undervisning och umgänge. Stammen som huset<br />
landar på anpassas till landskapet och skapar utöver en<br />
upplevelserik loop runt huset en nivåfri entré mot ekonomigården<br />
och svävar lätt ut över Glomma.<br />
1. DEN INRE OASEN 2. MEANDERSTIen 3. AKTIVITETER, LEK OCH UTSTÄLLNING<br />
INSPIRATION OCH MATERIALITET<br />
Den inre oasen är den självaklara samlingsplatsen för besökare<br />
eller större skolklasser och grupper som anländer<br />
till huset för första gången.<br />
Meanderstigen är en förlängning av Lenseveien som<br />
slingrar sig likt en menader över ett inlandsdelta fyllt av<br />
upplevelser, lek och utblickar.<br />
Landskapet runt och inom trädet fylls av små utställningar,<br />
lek för stora som små samt kajakplatser, grillplatser<br />
och cykeluthyrning.<br />
Formen och huset inspireras av mossbevuxna och urgröpta<br />
stubbar som en blinkning mot Fetsunds historiska<br />
flottartradition och landskap.<br />
I tvärsnittet av stammen uppenbarar sig årsringar som<br />
formar huset och som varierar och växer beroende av hur<br />
mycket näring som trädet fått.<br />
Landskapets böljande form inspireras av en menader.<br />
Ovan syns meanadern som flyter genom Leira och vidare<br />
ut i Nordre Øyerens naturreservat.<br />
Projektet byggs genomgående i trä. Med en träkonstruktion<br />
som manifesteras på ett synligt sätt blir centret en<br />
markör för hållbarhet och träets potential.<br />
FÖRHÅLLANDE TILL OMGIVNING<br />
Platsen idag består av odefinierade zoner och möten<br />
mellan vild grönska, villamattor, Fethallen och<br />
Glomma. En av de grundläggande målsättningarna<br />
med projektet har därför varit att minimera<br />
footprintet så mycket som möjligt för att bevara<br />
omgivande träd och den gröna inramningen som<br />
finns där idag och samtidigt definiera ett tydligt<br />
landskapsrum som på bjuder in allmänhet och<br />
besökare att in i centret genom att göra den befintliga<br />
Lenseveien till en del av byggnadens hjärta<br />
samt förstärka dess relation till vattnet. <strong>Det</strong>ta genom<br />
att bjuda hela Fetsund och dess besökare på<br />
ett nytt offentligt landskapsrum som ger en inblick<br />
i centrets funktioner och blir en mötesplats för<br />
både lokalbefolkning och besökare.<br />
SYNERGIer MELLAN UTOMHUS-OCH INOMHUSAKTIVITETER<br />
Husets olika program samspelar väl med rummen<br />
utomhus. Den inre oasen är hjärtat, det stora<br />
sociala gårdsrummet där det är naturligt för stora<br />
grupper att samlas. I portikerna, som är väderskyddade,<br />
tillåts husets funktioner spilla ut. Exempelvis<br />
utanför snickeriet där det står båtar och<br />
annat som behöver underhåll eller utanför undervisningslokalerna<br />
där det finns platser för utomhusundervisning<br />
och lek. Rum för undervisning<br />
tillåts ta stor plats både ute och inne och riktar sig<br />
tydligt mot vattnet. Utanför auditoriet står utemöbler<br />
för mingel och samtal och runt ankomsthallen<br />
erbjuds sittplatser och vattenlek. Samtliga<br />
laboratorium och undervisningsrum ligger i nära<br />
kontakt med naturen utanför.<br />
TRAFIKLÖSNING<br />
Ankomsten med bil sker i nordväst där också en<br />
effektiv bilparkering samt en parkering för bussar<br />
ligger bakom Fethallen. Vägen övergår i en<br />
gåfartsgata som fortsätter efter huvudentrén runt<br />
huset västerut till personalentrén. Vägen rundar<br />
även huset österut där leveranser sker. Marken<br />
intill huset här är upphöjd i nivå med entréplanet<br />
där driften ligger, för att enkelt kunna lasta på och<br />
av. Här ligger även en ordentlig vändzon för större<br />
fordon. Från vattnet kan man i framtiden lägga<br />
till vid själva husets trädäck, Barken, med större<br />
båtar. Längs vattnet österut finns plats att dra upp<br />
båtar för underhåll och angöring för museets båtar.<br />
Västerut vid vattnet ligger en slingrande brygga<br />
för rekreation och med plats för kajaker.<br />
VEGETATION/PLANTERING, MATERIAL OCH YTOR<br />
Växtligheten i den inre oasen bidrar till ökad ekologisk<br />
mångfald och maximerar tillsammans med<br />
taket projektets grönytefaktor. De inre rummet<br />
och landskapet består främst av vilda och ätbara<br />
växter och bär som drar till sig insekter. När många<br />
olika växter samlas på ett ställe säkerställs ett<br />
föränderligt uttryck med många händelser och<br />
upplevelser som stimulerar sinnena. En varierade<br />
flora ger också en större fauna med fler livsmiljöer<br />
och näring. Ett uttryck för en driftsmedveten tillgång<br />
där vilda plantor med hög artsdiversitet och<br />
låg vårdnivå ger en robust natur med stora upplevelsevärden.<br />
<strong>Det</strong> gröna taket minimerar ytavrinningen<br />
samtidigt som den inre oasen fungerar<br />
som ett regnvattenmagasin vid behov.<br />
SOL-OCH VINDFÖRHÅLLANDEN<br />
Den inre oasen skapar ett eget mikroklimat med<br />
goda solförhållanden och lä för vinden. Här finns<br />
frodig grönska som skyddar och formar ett eget<br />
grönt rum som är tillgängligt, nedsänkt i förhållande<br />
till huset och med sittrappor, aktiviteter,<br />
ljus och rymd. Huset genomborras av två publika<br />
öppningar, portiker, som ligger lite i vinkel från<br />
varandra. De erbjuder sikt genom volymen samtidigt<br />
som de orienterar sig mot respektive ankomst,<br />
från land och från vatten. Båda portikerna<br />
är överbyggda och där under finns publika och<br />
väderskyddade platser med möjlighet att bedriva<br />
undervisning eller umgås i anslutning till föreläsningar<br />
i auditoriet. På taket finns möjlighet att<br />
anlägga solfångare och maximalt utnyttja solläget.<br />
KLIMATANPASSNING<br />
De täta och djupa limträlamellerna ger fasaden ett<br />
djup och en naturlig solavskärmning som lämpar<br />
sig väl för både utställningsytor och arbetsplatser.<br />
Invändigt är ytorna beklädda med ljus träyta<br />
som säkrar en hög dagsljusnivå och transparens<br />
samtidigt som värmeförlusterna är låga. De täta<br />
fasadpartierna har hög isoleringsförmåga och är<br />
enkla att passa in i systemet för att uppnå önskad<br />
mängd täthet efter behov och funktion i vidare<br />
bearbetning. Fasaden och interiören får gärna<br />
bestå av ”upcyclat” material eller restprodukter<br />
från övriga byggbranschen som förädlats och bidrar<br />
med karkatär, patina och stärker byggnadens<br />
varumärke samt fungerar i ett undervisande syfte<br />
för besökare.<br />
GENOMFÖRBARHET<br />
Ett rationellt och anpassningsbart pelarbalksystem<br />
i massivträ gör att projektet enkelt kan anpassas<br />
i vidare bearbetning. Utskuren area i bjälklag<br />
samt kommunikationsytor kan ökas eller minskas<br />
efter behov. Fasaden föreslås utföras i prefabricerade<br />
trämoduler. <strong>Det</strong> ger fördelar i tid-och energireduktion<br />
där byggplaneringen och kostnaderna<br />
minskar. Färdiga enheter från fabrik förbättrar<br />
även kvaliteten på ytbehandlingen och förlänger<br />
livstiden. <strong>Det</strong> täta vertikala rastret på den yttre<br />
fasaden gör att inga fasadelement behöver krökas<br />
trots husets organiska form. Böjda glas kan ses<br />
som ett tillval mot den inre oasen men kan även<br />
anpassas och göras tätare i en vidare bearbetning<br />
för att kostnadsoptimera.<br />
DET STORE TREET 2/6
Entréplan / 1:200<br />
MÖTET MED HUSET<br />
SIKTLINJER<br />
Ankomsten till huset från land sker genom den<br />
mindre portiken, där man erbjuds en siktlinje som<br />
löper genom den inre oasen och vidare genom den<br />
större portiken som i sin tur öppnar sig mot<br />
vattnet. Står man i den mindre portiken riktas<br />
blicken, förutom mot vattnet, även mot det<br />
uppglasade auditoriet som avtecknar sig med sina<br />
stolsläktare. Auditoriet är ett stort multifunktionellt<br />
rum som hyser både ett mindre och ett större<br />
avdelbart utrymme, och kan användas dag som<br />
kväll för olika program med fina utblickar mot<br />
vattnet. Ankomsten från vattnet sker på trädäcket<br />
vid den stora portiken. Portiken mot vattnet öppnar<br />
upp sig, bjuder in och sikten vandrar, via den<br />
inre oasen, mot ankomsthallen som är husets tydliga<br />
entré med generös rumshöjd och sociala ytor.<br />
Ett utåtvänt program<br />
Muséets omfattande program är organiserat med<br />
den inre oasen som gemensam knutpunkt. <strong>Det</strong>ta<br />
medför att man kan se in och uppleva de många<br />
olika funktioner och verksamheter som bor under<br />
samma tak. Står man i mitten på gården kan man<br />
vända sig runt och följa hur besökare rör sig<br />
genom byggnaden, från entréhallen, upp för trappor<br />
och genom utställningsytor. Man kan uppleva<br />
hur det samlas besökande skolklasser i undervisningsytor<br />
och auditorium, forskare i laboratorium<br />
som vetter mot gården och hur museets personal<br />
sitter i mötesrum och på sina kontor. Vänder man<br />
runt mer ser man in till de många driftsutrymmena<br />
som snickeri och mottagshall där det sker underhåll<br />
och dagligt arbete och ger ytterligare prov<br />
på det rika program som finns i huset.<br />
STAMMEN OCH BARKEN<br />
Konceptet symboliseras av trädstammen som står<br />
med sin inre kärna, sina årsringar och barken runt<br />
om. Stammen består av många olika funktioner<br />
som är organiserade som ett pärlband, och blir<br />
som sekvenser av rum att blicka in till och röra sig<br />
igenom. Huset landar mjukt på barken. Därigenom<br />
kan husets olika rum öppna sig både utåt, åt<br />
alla håll och inåt mot den inre oasen. Själva barken<br />
står liksom huset på plintar och fungerar som<br />
översvämningsskydd, det lyfter lite från omgivande<br />
terräng och fungerar som en programmerad<br />
promenad med upplevelser och vistelseytor runt<br />
om huset. <strong>Det</strong> är värt att besöka platsen och dess<br />
olika gårdsrum även om museet är stängt, man<br />
inbjuds att röra sig runt och igenom huset där det<br />
finns lekytor, utomhusutställningar och fina utsiktsplatser<br />
att upptäcka.<br />
TERRASSEN<br />
På det översta planet där alla utställningar och<br />
caféet ligger, finns även den inre terrassen. Den<br />
ligger som en rund promenad med bänkar och<br />
sittplatser längs fasaden och erbjuder lä från vinden,<br />
sollägen och lättnad från myggen nedanför.<br />
Härifrån ser man in till utställningarna, kan dra<br />
sig undan och samtala eller vila samt titta ner mot<br />
den inre oasens lek- och utställningsytor och frodiga<br />
grönska. Från caféet och restaurangen kommer<br />
man rakt ut på terrassen och kan ta med sig<br />
mat och dryck och restaurangen som kan abonneras<br />
får därmed ett privat och skyddat uterum<br />
som kan användas oberoende av muséet. Terrassen<br />
fungerar även som ett utkragande skärmtak<br />
åt promenaden längs fasaden i entréplanet, och<br />
skyddar över sittbänkar i den inre oasen.<br />
RÖRELSE OCH RIKTADE UTBLICKAR<br />
Som besökare startar man i ankomsthallen från<br />
vilken det leder två stora trappor åt varsitt håll.<br />
Via den ena trappan når man våtmarksutställningen<br />
först, sedan caféet och därefter flottningsutställningen<br />
för att sedan ta den andra trappan<br />
ner och tillbaka till entrén. Man kan också välja<br />
att röra sig motsatt och börja med trappan upp till<br />
flottningen och avsluta med våtmarken. Mellan de<br />
två utställningarna, centralt mellan flödena, ligger<br />
barnområdet. Man kan röra sig genom huset i<br />
en obruten loop, utan återvändsgränder och med<br />
spännande rumsliga upplevelser och varierande<br />
utblickar. Från alla rum, men kanske främst från<br />
utställningsplanet, caféet och auditoriet är utblickarna<br />
särskilt genomtänkta och riktade.<br />
DET STORE TREET 3/6
VISUALISERING AV FOAJE OCH ANKOMST<br />
FOAJÉN OCH ANKOMSTHALLEN<br />
Besökarnas första möte med insidan sker i foajén.<br />
Interiören är genomgående i trä och bidrar till såväl<br />
inre lugn hos besökaren som till en god akustik<br />
i det stora ankomstrummet med sin dubbelhöga<br />
höjd. Huvudentrén nås via den väderskyddade<br />
förplatsen under portiken. Inne i ankomsthallen<br />
möts besökarna av en generös trappa som löper<br />
längs med fasaden mot den inre oasen upp mot<br />
utställningsytorna och gör rörelsen genom centret<br />
till en upplevelse i sig. Längs fasaderna löper långa<br />
sittbänkar med utsikt över rummet och den inre<br />
oasen som gör landskapet och grönskan till en<br />
del av huset oavsett vart du befinner dig. I foajén<br />
finns plats för mindre utställningar som berättar<br />
om museets funktioner och inspirerar till att röra<br />
sig vidare. Butiken görs till en central del av foajén<br />
och växer sömlöst ihop med loungeytorna. Foajen<br />
flyter samman med undervisningen och nås<br />
genom matsalen/undervisningsrummet för barn<br />
och unga som med sina glaspartier öppnar sig mot<br />
ankomsten.<br />
STUBBENS INRE VÄRLD<br />
Upplever du trädet, eller är det trädet som upplever<br />
dig? Hans Børlis dikt har varit en ledstjärna<br />
i gestaltningen av centret. Oavsett vart du befinner<br />
dig i centret ska du vara i kontakt med övriga<br />
delar av museet. Driften, undervisningen, forskningen<br />
och utställningsytorna skapar siktlinjer<br />
sinsemellan och besökaren tillåts ta del av husets<br />
inre liv - såväl som de anställda tillåts ta del av det<br />
liv som besökare och gäster bidrar med. Samtidigt<br />
är zonerna mellan utställning, drift, personal, undervisning<br />
och forskning tydligt avkärmade från<br />
varandra och trots den visuella kontakten tillåts<br />
funktionerna att fungera självständigt. Personalen<br />
får med sin mellanvåning en tydligt avskrämad del<br />
fri från höga ljudnivåer och spring. Forskningen<br />
och undervisningen kan nås både från den inre<br />
oasen och genom sin personalentré och driften<br />
vänder sig mot ekonomigården och vattnet. Alla<br />
delar fungerar både självständigt och tillsammans<br />
och är del i ett intrikat inre liv där där besökaren<br />
både upplever trädet och trädet besökaren.<br />
SEKTION A-A / 1:200<br />
DET STORE TREET 4/6
VÅNING 1,5 PERSONAL / 1:200 VÅNING 2 - UTSTÄLLNING / 1:200<br />
tegn. diff<br />
PROGRAMERT AREAL BRUTTO 6 990 7 029 39<br />
PROGRAMERT AREAL NETTO 4 660 4 686 26<br />
Nettoareal ekslusive frittstående 4 420 4 439 19<br />
ID Rombenevnelse m2/rom Sum<br />
1 TOTALT FELLESAREAL 1 760 1 772 12<br />
11 Sum atkomstområde 280 280 0<br />
1101 Hovedatkomst/ vestibyle 120 1 120 120 0<br />
1102 Billettsalg/ informasjon 10 1 10 10 0<br />
1103 Venteområde besøkende 90 1 90 90 0<br />
1104 Toalett/ garderobe besøkende 60 1 60 60 0<br />
12 Sum Butikk 130 128 -2<br />
1201 Butikk 80 1 80 78 -2<br />
1202 Garderobe toalett ansatte 5 2 10 10 0<br />
1203 Nærlager 10 1 10 10 0<br />
1204 Fjernlager 30 1 30 30 0<br />
13 Sum restaurant 365 355 -10<br />
1301 Spiseområde 210 1 210 210 0<br />
1302 Produksjonsarealer 90 1 90 90 0<br />
1303 Kontor / pauserom kjøkkendrift 15 1 15 15 0<br />
1304 Garderobe/ toalett kjøkkendrift 10 2 20 10 -10<br />
1305 Garderobe/ toalett besøkende 30 1 30 30 0<br />
14 Sum administrasjon 250 247 -3<br />
1401 Forkontor/ resepsjon 15 1 15 17 2<br />
1402 Kontorer 10 5 50 50 0<br />
1403 Kontor direktør 20 1 20 20 0<br />
1404 Kontor gjesteplasser 15 1 15 15 0<br />
1405 Møterom 30 1 30 30 0<br />
1406 Spiserom m tekjøkken / møterom 75 1 75 77 2<br />
1407 Toaletter 15 1 15 10 -5<br />
1408 Kopi/ printer/ rekvisista 10 1 10 10 0<br />
1409 Nærarkiv 10 1 10 9 -1<br />
1410 Serverrom 10 1 10 9 -1<br />
15 Sum Driftsavdelingen 735 762 27<br />
1501 Snekkerverksted 120 1 120 123 3<br />
1502 Metallverksted 90 1 90 88 -2<br />
1503 Lakkverksted 30 1 30 31 1<br />
1504 Rom for sliping og sandblåsing 30 1 30 31 1<br />
1505 Mottakshall verksteder/ garasje 180 1 180 180 0<br />
1506 Rent verksted for motasje/reperasjon 30 1 30 34 4<br />
1507 Forbrukslager 60 1 60 60 0<br />
1508 Kontor driftsleder 20 1 20 20 0<br />
1509 Kontor båtansvarlig 10 1 10 15 5<br />
1510 Kontor vaktmester 15 1 15 17 2<br />
1511 Møterom/ gjesterom drift 15 1 15 20 5<br />
1512 Renholdssentral 15 1 15 15 0<br />
1513 Garderober/ toaletter/ dusj 30 2 60 68 8<br />
1514 Avfallsrom tørt 30 1 30 30 0<br />
1515 Avfallrom organisk 15 1 15 15 0<br />
1516 Risikoavfall 15 1 15 15 0<br />
2 TOTALT FORSKNING 1 220 1 243 23<br />
21 Sum Undervisningsarealer 795 806 11<br />
2101 Stort auditorium 150 1 150 157 7<br />
2102 Småauditorier 60 1 60 63 3<br />
2103 Undervisningsrom 90 2 180 180 0<br />
2104 Grupperom 15 2 30 30 0<br />
2105 Lager undervisningsutstyr våtmark 60 1 60 60 0<br />
2106 Lager undervisningsutstyr fløting 15 1 15 15 0<br />
2107 Stollager 15 1 15 15 0<br />
2108 Laboratorium forskere våtmark 30 1 30 34 4<br />
2109 Laboratorium våtmark 90 1 90 88 -2<br />
2110 Lager laboratorier våtmark 15 1 15 15 0<br />
2111 Spiserom barn/ ungdom 90 1 90 89 -1<br />
2112 Garderobe/ toaletter barn/ ungdom 30 2 60 60 0<br />
22 Utendørs bygg 240 247 7<br />
2201 Lager for utendørs aktiviteter 60 1 60 60 0<br />
2202 Lager for kanoer/ kajakker 60 1 60 60 0<br />
2203 Lager for sykler/ div ustyr friluft 30 1 30 30 0<br />
2204 Garderobe uteaktivitetrer 30 1 30 30 0<br />
2205 Rom for utendørs undervisning 60 1 60 67 7<br />
23 Sum ansatte 185 190 5<br />
2301 Kontorer 10 11 110 110 0<br />
2302 Kontor gjesteplasser forskere 15 2 30 30 0<br />
2303 Møterom 30 1 30 30 0<br />
2304 Guider våtmark/ fløting 15 1 15 20 5<br />
3 TOTALT VÅTMARKSENTERET 810 801 -9<br />
31 Utstillinger 690 687 -3<br />
3101 Generelt utstillingsareal 420 1 420 420 0<br />
3102 Akvarierom (fisk, amfibier) 120 1 120 117 -3<br />
3103 Servicerom akvarier 60 1 60 60 0<br />
3104 ”Nyskjerrigper” rom 90 1 90 90 0<br />
32 Lagring 120 114 -6<br />
3201 Magasin biologisk materiell 60 1 60 54 -6<br />
3202 Lager utstillingsmateriell 60 1 60 60 0<br />
4 TOTALT FLØTINGSMUSEUM 870 870 0<br />
41 Utstillinger 690 690 0<br />
4101 Generelt utstillingsareal 690 1 690 690 0<br />
42 Lagring 180 180 0<br />
4201 Magasin for gjenstander 120 1 120 120 0<br />
4202 Lager utstillingsmateriell 60 1 60 60 0<br />
SEKTION B-B / 1:200<br />
DET STORE TREET 5/6
SPRÄNGSKISS<br />
GRÖNT TAK<br />
Likt mossan på en stubbe kläs taklandskapet<br />
i växtlighet som lockar till sig humlor,<br />
bin, spindlar, fjärilar, skalbaggar och andra<br />
insekter. Dessutom isolerar det och sparar<br />
därigenom energi.<br />
INRE FASAD<br />
Den inre fasaden glasas upp mot den inre<br />
oasen som kontrast mot den täta yttre fasaden.<br />
Grönskan och det inre landskapsrummet<br />
blir en naturlig del av huset även interiört.<br />
Exteriört görs det plats för en mekanisk<br />
solavskärmning som följer solens rytm.<br />
YTTRE FASAD<br />
Limträmoduler i ett vertikalt rasterverk.<br />
<strong>Det</strong> täta vertikala rasterverket som mäter<br />
1,25m i bredd gör att inga glas eller partier<br />
behöver krökas och skapar en rationell<br />
struktur som kan anpassas efter behov i vidare<br />
bearbetning. <strong>Det</strong> täta rasterverket med<br />
djupt sittande fönster skapar dessutom en<br />
naturlig solavskärmning och riktar utblickarna<br />
mot omgivningen.<br />
ANKOMST FRÅN VATTNET<br />
Från vattensidan nås museet via Meanderstigen<br />
som kopplar samman den inre oasen med strandpromenaden<br />
och gör museet till en upplevelse att<br />
besöka även utanför ordinarie öppningstider.<br />
Från portiken och via den inre oasen syns foajén<br />
och den längsgående trappan som leder upp till<br />
utställningsytorna. Husets cirkulära flöde blir till<br />
en del av gestaltningen och fyller huset med liv.<br />
Ovanför portiken öppnar sig fasaden upp mot<br />
Glomma och utsikten. Restaurangen blir ett givet<br />
besöksmål och ett skyltfönster mot vattnet.<br />
Under den väderskyddade portiken mot väster<br />
öppnar auditoriet upp sig med stora glaspartier<br />
naturligt avskärmade från sol. Den östra delen av<br />
VISUALISERING AV ANKOMST FRÅN VATTENSIDAN<br />
portiken inrymmer lager samt undervisningsytor<br />
för barn-och unga. Portiken och barken fungerar<br />
härigenom både som ett undervisningsrum och en<br />
inbjudande eventyta som kan växa samman med<br />
det stora och lilla auditoriet.<br />
KONSTRUKTION<br />
Ovan mark och upp till tak består huset av<br />
en massivträkonstruktion med golvuppbyggnad<br />
i CLT understött av balkar och pelare<br />
i limträ. <strong>Det</strong> konstruktiva systemet följer<br />
den inre cirkelns perimeter och den yttre<br />
fasadens grid. Hissar och kärnor utförs i<br />
betong som stabiliserande element. <strong>Det</strong>ta<br />
ger en i princip pelarfri utställningsyta med<br />
stor flexibilitet och utvecklingsbarhet.<br />
UTSTÄLLNINGSYTA<br />
Utställningsytorna för båda museumen<br />
utformas som två halvcirklar som binds<br />
samman av lek-och undervisningsytor med<br />
Nyskjerrigper ovanför entrén samt café och<br />
restaurang ovanför portiken med utsikt mot<br />
älven. Lagerfunktionerna utförs som fristående<br />
volymer som skapar små rum och stor<br />
flexibilitet för olika utställningszoner som<br />
kan växa samman eller avskärmas helt.<br />
Personalytor<br />
Personalytorna placeras på ett mellanplan<br />
som utnyttjar takhöjden på 7m i bottenvåningen<br />
för drift och auditorium. Personalen<br />
får därigenom en helt egen våning<br />
avskrämad från ljud och övriga aktiviteter i<br />
undervisnings-och utställningsytorna. Den<br />
vertikala kommunikationen gör att personalen<br />
enkelt och snabbt kan röra sig mellan<br />
museets olika delar och har visuell kontakt<br />
med foaje, auditorium och drift på våning 1.<br />
ENTRÉPLANET<br />
Entreplanet organiserar sig runt den inre<br />
oasen och nås genom de två stora portikerna<br />
som öppnar sig mot förplatsen mot<br />
vattnet och vattnet. Den huvudsakliga kommunikationen<br />
sker genom två svepande och<br />
längsgående trappor i fasad som leder direkt<br />
till antingen våtmarks-eller flötingsmuseet<br />
och skapar en naturlig och upplevelsesrik<br />
loop för besökare och gäster.<br />
RESTAURANGEN OCH UTSIKTEN<br />
Restaurang och café ligger på på våning 2 med<br />
utsikt över Glomma. Restaurangen nås från både<br />
flottnings-och våtmarksmuseet och erbjuder en<br />
självklar paus mellan de båda utställningarna.<br />
Restaurangen nås även direkt utifrån via trappa<br />
eller hiss under portiken. <strong>Det</strong>ta gör att restaurangen<br />
kan fungera självständigt kvällstid eller när övriga<br />
delar av museet är stängt samt besökas utan<br />
att behöva passera kassalinjen.<br />
Utöver detta finns även en spiraltrappa som kopplar<br />
direkt ned i auditoriumet och gör så att restaurangen<br />
vid evenemang smidigt kan nås genom<br />
hissen i portiken eller via trappan direkt upp.<br />
Inifrån kan restauranggästerna njuta av den ma-<br />
VISUALISERING AV RESTAURANG OCH CAFÉ<br />
giska utsikten mot Glomma. Utifrån hänger serveringsytorna<br />
ihop med den runda terrassen mot<br />
den inre oasen som med sin höjd befrias från de<br />
värsta myggplågorna och där det alltid går att hitta<br />
en läskyddad solplats.<br />
INRE OASEN OCH TRÄDSTAMMEN<br />
Museet vilar på en ”trädstam” som skapar<br />
ett sammanhängande golv som tar upp<br />
höjdskillnaderna i landskapet rumt om och<br />
gör att huset lyfts upp till +106,4 för att<br />
stormflodsäkra entréplanet. Den inre oasen<br />
blir en grön lunga för undervisning, naturvägledning,<br />
lek och en inofficell utställningsyta<br />
samt en självklar samlingsplats för<br />
stora skolklasser och grupper.<br />
Barken<br />
Den yttre zonen av stammen - barken - programmeras<br />
med sittplatser, lekytor, utställningar<br />
och odlingar. En upplevelserik yttre<br />
loop som alltid är tillgänglig för besök och<br />
där besökare alltid kan hitta lä eller soliga<br />
platser för uppehåll.<br />
DET STORE TREET 6/6
