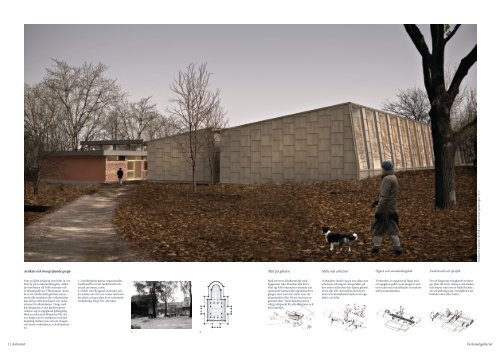

Besökaren anländer till Follo museum från parkeringen. Vy 1.<br />
Avsikter och övergripande grepp<br />
Mitt på gården Möte och arbetsro Öppen och sammankopplad<br />
Funktionell och specifik<br />
Som en äldre landsväg som leder in i en<br />
liten by på norska landsbygden, anländer<br />
besökaren till Follo museum och<br />
<strong>Verkstadsgalleriet</strong>. Tillsammans ramar<br />
de in ett traditionellt gårdsutrymme,<br />
tunet, där områdets alla verksamheter<br />
kan mötas, dela kunskaper och väcka<br />
intresse för allmänheten. Längs med<br />
hela långsidan av det gårdsrummet,<br />
sträcker sig en uppglasad gallerigång.<br />
Med en reducerad klimatzon blir det<br />
en viktigt och för årstiderna varierad<br />
koppling mellan inne och ute, skogen<br />
och tunet, verkstäderna och allmänheten.<br />
1. Landsbygdens gårdar organiserades<br />
traditionellt runt ett funktionellt och<br />
socialt utrymme, tunet.<br />
2. Svalen runt Borgund stavkyrka skiljer<br />
mellan ute och inne under det lutandet<br />
taket, och ger plats åt en varierande<br />
användning. Berg, Nes Akershus.<br />
1.<br />
2.<br />
Med sitt stora friluftsområde med<br />
byggnader från Akershus alla hörn,<br />
låter sig Follo museums varierade och<br />
spännande kulturmiljö upptäckas flera<br />
gånger, inne som ute, vinter som vår,<br />
på genomfart eller för att renovera en<br />
gammal dörr. Tunet blir därmed en<br />
viktig mittpunkt för alla aktiviteter och<br />
hela området.<br />
Verkstaden vänder sig på ena sidan mot<br />
arbetsron och lugnet i skogsridån, på<br />
den andra sidan mot den öppna gården,<br />
tunet, där alla verkstadens aktiviteter<br />
möts och allmänheten bjuds in att upptäcka<br />
och delta.<br />
Verkstaden är organiserad längs med<br />
ett uppglasat galleri som fungerar som<br />
ett socialt rum och erbjuder en funktionell<br />
kommunikation.<br />
De två längornas tvärgående struktur<br />
ger plats till en fri rörelse i verkstaden<br />
och skapar rum som är både flexibla i<br />
sin användning som i möjligheten att<br />
förändra dem efter behov.<br />
1 | Ankomst<br />
<strong>Verkstadsgalleriet</strong>
Infoskylt<br />
Vy 1<br />
Hem från tur<br />
Frognmarka<br />
Belssjöveien<br />
+0.0<br />
Parkering<br />
40 platser<br />
-1.0<br />
Parkering<br />
40st.<br />
A<br />
18b.<br />
Belesjøveien<br />
Separat<br />
servicesentré<br />
Drift utomhus<br />
Skogsridån<br />
Ankomst<br />
Tunet<br />
Undervisning<br />
utomhus<br />
Follo museum<br />
+2.0<br />
18a 21.<br />
Verktyg<br />
B<br />
Vy 3<br />
+0.85<br />
16.<br />
Bygningsvern<br />
Verktyg<br />
+0.85<br />
+0.85<br />
32.<br />
Ankomstområde<br />
+0.40<br />
+0.40<br />
Follo museum<br />
A<br />
Kaffestock<br />
Bandsåg<br />
liten<br />
Bordsåg<br />
mobil<br />
<strong>17.</strong><br />
Läroböcker<br />
19.<br />
15.<br />
Terrass<br />
+2.0<br />
Förvaring<br />
Bandsåg<br />
Tykkelseshovel<br />
Avretter<br />
Firkants<br />
stemmer<br />
20.<br />
33a.<br />
Grillplats<br />
Tunet<br />
5.<br />
+0.40<br />
Situationsplan 1:1000<br />
D<br />
Vy 5<br />
C<br />
+1.5<br />
Borrmaskin<br />
Slipmaskiner<br />
Ekpation<br />
+1.0<br />
33b.<br />
Galleriet<br />
Vy 4<br />
+0.85<br />
34.<br />
+0.40<br />
+0.40<br />
6.<br />
B<br />
Follo museum<br />
5 Administrasjon/ kontor<br />
6 Sanitær / kjøkken (administration)<br />
11 Avfallshantering<br />
12 Drift utendørs<br />
13 Lager utendørs<br />
14 Undervisning - utendørs<br />
15 Reception<br />
Program (m 2 )<br />
70<br />
-<br />
1300<br />
100<br />
300<br />
Netto (m 2 )<br />
73<br />
28<br />
1304<br />
115<br />
307<br />
+2.0 +1.0<br />
31.<br />
+0.40<br />
29.<br />
+0.85<br />
+0.85<br />
20.<br />
Vatten<br />
Långbord Långbord<br />
+0.85<br />
Lufthammer<br />
Vy 2<br />
Tradisjonshåndverk<br />
28.<br />
Arbetsbord<br />
Utsug<br />
36.<br />
C<br />
Bygningsvern<br />
16 Verksted - grovverksted<br />
17 Verksted - maskinrom<br />
18a Verksted - malerom<br />
18b Verksted - torkrom<br />
19 Verksted - kontor<br />
20 Teknisk rom<br />
21 Material- og verktøylager inne<br />
100<br />
70<br />
20<br />
10<br />
13<br />
-<br />
30<br />
103<br />
69<br />
20<br />
12<br />
12<br />
3<br />
30<br />
Drift utomhus baksida<br />
12a.<br />
+0.40<br />
Varuleverans<br />
+0.40<br />
11.<br />
Forge<br />
mobil<br />
Förråd<br />
Maskinvägg<br />
Maskinvägg Glasugn<br />
Keramik “livslopet”<br />
Keramik<br />
+0.20<br />
+0.40<br />
D<br />
Tradisjonshåndverk<br />
28 Verksted - varmearbeid<br />
29 Verksted - tekstil<br />
30 Lager isolert med oppvarming<br />
31 Lager isolert trenger ikke oppvarming<br />
32 Undervisningsrom<br />
33 Sanitær / kjøkken (verkstaden)<br />
34 Uteområde med overbygd tak<br />
180<br />
60<br />
20<br />
20<br />
-<br />
-<br />
40<br />
185<br />
60<br />
20<br />
22<br />
60<br />
21<br />
54<br />
13.<br />
Drift utomhus framsida<br />
12b.<br />
Kommunikationsytor<br />
35 Galleriet (reducerad klimatzon)<br />
36 Kapprum administration<br />
-<br />
-<br />
85<br />
7<br />
5 meter från tomtgräns<br />
+0.0<br />
Summering<br />
38 Inne (spesifisert)<br />
39 Inne (uspesifisert) + 20 %<br />
40 Ute<br />
Kommunikationsytor<br />
593<br />
119<br />
1740<br />
-<br />
606<br />
112<br />
1760<br />
92<br />
Tomtgräns<br />
Fina ekträd att spara<br />
Bevaransvärd ek<br />
Plan 1:200<br />
Nettoareal<br />
Bruttoareal<br />
Bruttofaktor<br />
Bruttoareal (utan galleriet, reducerad klimatzon)<br />
Bruttofaktor (utan galleriet, reducerad klimatzon)<br />
712<br />
718<br />
861<br />
1.20<br />
776<br />
1.08<br />
2 | Situation<br />
<strong>Verkstadsgalleriet</strong>
Förhållandet till omgivningen<br />
Verkstadens alla verksamheter vetter in mot tunet. Vy 2.<br />
Stora delar av den befintliga skogsridån<br />
mot parkeringen bevaras så att den som<br />
anländer bara ser en antydan till vad<br />
som händer bakom de stora fönstren<br />
i verkstaden. Som ett avlägset skyltfönster<br />
mellan trädstammarna. Glasets<br />
vinkling på åtta grader fångar upp<br />
trädkronorna och ljuset från himlen så<br />
att byggnaden blir ett med skogen och<br />
platsen.<br />
Den slutna gavelfasaden på <strong>Verkstadsgalleriet</strong><br />
leder den anländande besökaren<br />
mot ankomstområdet där en ny<br />
uppglasad fasad och entrén bjuder in<br />
till receptionen, utställningen och en<br />
kopp kaffe. Men nyfikenheten väcks<br />
direkt, när besökaren blickar in över<br />
tunet och alla omkringliggande verkstadsrummen<br />
som kopplas samman<br />
med ett galleri. Skyddad men samtidigt<br />
öppen, blir tunet områdets naturliga<br />
plats för möte och hjärtat för olika aktiviteter.<br />
Kanske är det ingen som arbetar där för<br />
tillfället, men platsen andas ändå av en<br />
skapande och social miljö, tillgänglig<br />
för både allmänheten och de som arbetar<br />
i verkstäderna. De många öppningarna<br />
i fasaden tillåter den passerande<br />
att blicka in i verksamheten, samtidigt<br />
som ett avstånd uppehålls. Ljudet av<br />
aktivitet sipprar ut på tunet och spåren<br />
från förmiddagen finns kvar; trädörren<br />
på tork, mattan av täljda träflisor längs<br />
med bänken och den tunna röken från<br />
eldstaden.<br />
+0 0m<br />
Utställning<br />
+4.4m<br />
+7.1m<br />
+3.6m<br />
3.6m<br />
2.8m<br />
+2.0m<br />
+1.85m<br />
1m<br />
+0 85m<br />
+0 85m<br />
+0 4m<br />
Kontor Tunet Galleriet Verkstaden Skogsridån<br />
Sektion B-B, 1-100<br />
3 | Tunet<br />
<strong>Verkstadsgalleriet</strong>
Verkstaden badar i ljuset från skogen och är enkel att använda med sin öppna planlösning. Vy 3.<br />
Traditionella kopplingar i trä<br />
Att bygga med trä<br />
Med dagens digitala verktyg kan det<br />
skapas detaljerade träfogar baserade på<br />
traditionellt hantverk. Dessa maskiner<br />
har micrometer precision, vilket ger<br />
perfekt passande delar. De möjliggör<br />
även att på ett mer ekonomiskt sätt<br />
utnyttja den gedigna trätraditionen<br />
som finns i Norden. I <strong>Verkstadsgalleriet</strong><br />
utnyttjas detta i knippespelarna, där<br />
fogen baseras på traditionella bladskarvar,<br />
och likt stavkyrkans pelare, breder<br />
ut sig under balken. Visuellt leker knippespelarna<br />
med soljuset som trädkronorna<br />
i de norska skogarna. Likt stavkyrkan,<br />
fördelas tryckzonen vinkelrätt<br />
mot balken över en större yta samtidigt<br />
som det skapas en mer rigid koppling.<br />
Vid behov kan bladskarvskopplingen<br />
förstärkas ytterligare med stålbeslag på<br />
balkens överkant.<br />
1. Trädstammarna i skogen skapar ett<br />
vertikalt rum där ljuset silar genom<br />
lövverket.<br />
2. Bågformen på slutet av pelarna fördelar<br />
krafterna i konstruktionen och skapar<br />
en tydlig ram mellan rumsligheterna.<br />
3. Konstruktionen är genomgående från<br />
inne tilll ute och gör sig synlig i fasad.<br />
4. En pelargång som kommunikationsyta<br />
och som yttre gräns innan skogsbacken.<br />
5. Den synliga konstruktionen skapar en<br />
hög detaljnivå och tydlig karaktär irummet.<br />
1.<br />
2. 3. 4. 5.<br />
4 | Verkstaden<br />
<strong>Verkstadsgalleriet</strong>
0 75 meter<br />
2 7 meter<br />
Taklutning 8 o<br />
Ett pelarpar<br />
Varuleverans<br />
Galleriet:<br />
Reducerad klimatzon<br />
Helt öppningsbara glaspartier<br />
40.5 meter långt<br />
10.2 meter<br />
Ekträdspatio<br />
Bevarandsvärda träd<br />
formar strukturen<br />
2 meter<br />
5 meter från tomtgräns<br />
Förvaring utomhus 100m 2<br />
6 meters takhöjd<br />
Genomfart till upplagsplats<br />
Separat keramikdel<br />
Keramik“livsloppet”<br />
Maskinväg<br />
Vatten<br />
7.3 meter<br />
Funktionelle internkommunikation<br />
Varmverkstaden<br />
expanderar utomhus<br />
Sithöjd runt<br />
hela tunet<br />
Arbeta bredvid träden<br />
Bröstning 1 meter<br />
Fönster 4 meter<br />
Fönsterlutning 8 o<br />
Kontoret med bra<br />
uppsikt över tunet<br />
Tunet<br />
Infopunkt<br />
Trädgård i galleriets fond<br />
ung björk<br />
Texstilverkstad<br />
Delbar i två<br />
Receptionen vänd mot<br />
ankomstområdet<br />
Ankomstområde<br />
och mötespunk<br />
Flexibelt undervisningsrum<br />
Närhet till ankomstområdet<br />
Spontan workshops<br />
Arbetsbord vid fönster<br />
Långbord<br />
Terrass<br />
Inomhus:<br />
Bygningsvern<br />
Undervisning<br />
Follo museum<br />
Tradisjonshåndverk<br />
Galleriet (reducerad klimatzon)<br />
Uppdelade axionometri från öst.<br />
Genomförbarhet Flexibla rum Tradition i fasaden<br />
Den funktionella organiseringen kring<br />
galleriet skapar både en öppen och tätt<br />
sammankopplad verkstadsmiljö, så som<br />
en yteffektiv och flexibel planlösning.<br />
Galleriet blir även ett viktigt socialt<br />
rum med sin speciella atmosfär, samtidigt<br />
som det är en ekonomisk lösning<br />
för kommunikationen i verkstaden.<br />
Den fristående strukturen, utan bärande<br />
innerväggar, ger verkstadsgalleriet<br />
möjlighet att anpassa sig efter framtida<br />
behov. Den tvärgående strukturen<br />
består av ett pelarpar med ett avstånd<br />
på 75 centimeter. Med sin bredd skapas<br />
ett utrymme för förvaring, tekniska<br />
installationer, och skjutdörrar som kan<br />
’försvinna’ in i väggen. Placerade i ett<br />
tätt strukturgrid på 290 centimeter, kan<br />
dimensionerna vara tunna och rummet<br />
känns lättare och transparent ut mot<br />
skogen och tunet.<br />
Utomhusdriften i verkstadens sydvästra<br />
hörn är skymd för besökare och grannar<br />
med 5 meter till tomtgräns, en separat<br />
entré från vägen och att hel området<br />
försvinner ner bakom både terräng<br />
och vegetation. En tydlig distans, samtidigt<br />
som varuleveransen kommer hela<br />
vägen fram till änden av gallerigången<br />
och har möjlighet att köra genom byggnaden<br />
till resten av området.<br />
En enkel renovering av entren och<br />
kontoret till Follo museum behövs för<br />
att göra ankomstområdet tydligare och<br />
koppla samman de båda byggnaderna.<br />
Två fasadpartier blir helt uppglasade<br />
och receptionen flyttas in i ena hörnet.<br />
I den gamla verkstaden placeras kontor,<br />
kök och toalett med dusch för de anställda<br />
som då får en bra överblick över<br />
tunet.<br />
Den varma verkstaden har tydliga<br />
zoner för olika typer av arbete. Ut mot<br />
tunet och längs fönstren finns det plats<br />
för små som stora arbetsbord. I det<br />
andra hörnet av rummet, under de<br />
stora fönstren mot skogen, står de stora<br />
maskinerna längs med en stängbar maskinväg.<br />
En stor hylla tilldelad keramikens<br />
”livslopp” delar av utrymmet och<br />
ligger även nära det separata rummet<br />
för glasering.<br />
Undervisningsrummet är placerat vid<br />
ankomstområdet för att få en naturlig<br />
och direkt koppling till de anländande<br />
besökarna till Follo museums huvudentré.<br />
Med sina stort tilltagna dimensioner,<br />
lämpar sig därför rummet för<br />
både undervisning, möte eller spontana<br />
workshops för allmänheten. Ett rum att<br />
både nyttjas av verkstaden såsom museet.<br />
I kontrast till de längsgående fasaderna<br />
som ger maximalt arbetsljus till verkstäderna,<br />
sluter sig gavelfasaderna i en<br />
tät träfasad. Med anspelningar på traditionell<br />
norsk byggnadskonst med spån,<br />
placeras korta brädbitar mellan vertikala<br />
träribbor. Precis som äldre bebyggelse,<br />
behandlas också ytan med tjära, som<br />
låter träets variationer och karaktär lysa<br />
igenom. Med en enkel falsad plåt på det<br />
lågt lutande taket, hamnar de stängda<br />
gavelfasaderna istället i fokus.<br />
5 | Öppen och flexibel<br />
<strong>Verkstadsgalleriet</strong>
Galleriet utgör kopplingen mellan ute och inne. Vy 4.<br />
De vinklade glasen speglar trädkronorna i fasaden mot skogen. Vy 5.<br />
Synergi mellan utomhus- och innomhusaktiviteter<br />
Mellan inomhus och utomhus går<br />
galleriet som kopplar samman alla<br />
verksamheter i verkstaden. En funktionell<br />
kommunikationsyta, men också<br />
en plats dit aktiviteterna spiller ut och<br />
spontana möten och utbyten kan uppstå.<br />
Under taket på verandan, eller på<br />
det väl tilltagna och skyddade tunet, är<br />
det enkelt för verkstäderna att flytta ut<br />
sina verksamheter.<br />
Med sin reducerade klimatzon kan galleriet<br />
enkelt helt öppnas upp mot tunet<br />
och skogen på sommaren. Alla glasdörrar<br />
går att skjuta in bakom pelarparet.<br />
På vintern får galleriet istället en viktig<br />
funktion som en dubbel klimatzon till<br />
verkstadens alla rum.<br />
På den motsatta sida galleriet möter<br />
byggnaden naturen och erbjuder arbetsro.<br />
I den varma verkstaden ges en<br />
överblick över den sluttande ekdungen<br />
ner mot de andra delarna av friluftsmuseet.<br />
I textil och byggningsvern är<br />
bröstningen av fönsterna i nivå med<br />
landskapet, och en känsla av att vara<br />
mitt i skogen skapas.<br />
Genom att höja upp landskapet på<br />
tunet tillgänglighetsanpassas den befintliga<br />
huvudbyggnaden och verkstaden<br />
(via tre lågt lutande ramper). Tre<br />
steg upp, upphöjt 45 centimeter, sticker<br />
gallerigolvet ut och skapar en bänk<br />
längs med hela byggnaden. Allmänheten<br />
bjuds in att sitta ner på sin vandring<br />
och studera verksamheten i verkstaden,<br />
på avstånd eller att så småningom engagera<br />
sig.<br />
Närheten till naturen bibehålls på tunet<br />
med trädtopparna som skymtas över<br />
det låga taket och genom utblickarna<br />
mellan byggnaderna. Väl inpassad i terrängen<br />
lämnar verkstadsbyggnaderna<br />
ett andrum åt både träd så som besökaren<br />
och skapar både en lugn arbetsmiljö<br />
och en social plats för utbytte.<br />
3.4m<br />
+0.4m<br />
Undervisning<br />
2 m<br />
+0.45m<br />
Tunet<br />
+7.1m<br />
3 6m<br />
Grovverkstad<br />
Maskinverkstad<br />
Arbete utomhus<br />
Ekpation<br />
+1.85m<br />
Sektion A-A, 1:200 Sektion C-C, 1:200<br />
Verkstad varm<br />
Textilverkstad<br />
Sektion B-B, 1:200 Sektion D-D, 1:200<br />
6 | Galleriet<br />
<strong>Verkstadsgalleriet</strong>
