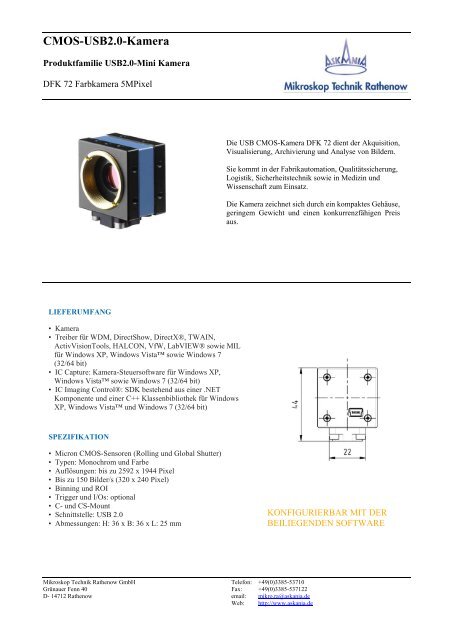

CMOS-USB2.0-<strong>Kamera</strong><br />
Produktfamilie USB2.0-Mini <strong>Kamera</strong><br />
DFK 72 Farbkamera 5MPixel<br />
LIEFERUMFANG<br />
• <strong>Kamera</strong><br />
• Treiber für WDM, DirectShow, DirectX®, TWAIN,<br />
ActivVisionTools, HALCON, VfW, LabVIEW® sowie MIL<br />
für Windows XP, Windows Vista sowie Windows 7<br />
(32/64 bit)<br />
• IC Capture: <strong>Kamera</strong>-Steuersoftware für Windows XP,<br />
Windows Vista sowie Windows 7 (32/64 bit)<br />
• IC Imaging Control®: SDK bestehend aus einer .NET<br />
Komponente und einer C++ Klassenbibliothek für Windows<br />
XP, Windows Vista und Windows 7 (32/64 bit)<br />
SPEZIFIKATION<br />
• Micron CMOS-Sensoren (Rolling und Global Shutter)<br />
• Typen: Monochrom und Farbe<br />
• Auflösungen: bis zu 2592 x 1944 Pixel<br />
• Bis zu 150 Bilder/s (320 x 240 Pixel)<br />
• Binning und ROI<br />
• Trigger und I/Os: optional<br />
• C- und CS-Mount<br />
• Schnittstelle: USB 2.0<br />
• Abmessungen: H: 36 x B: 36 x L: 25 mm<br />
Die USB CMOS-<strong>Kamera</strong> DFK 72 dient der Akquisition,<br />
Visualisierung, Archivierung und Analyse von Bildern.<br />
Sie kommt in der Fabrikautomation, Qualitätssicherung,<br />
Logistik, Sicherheitstechnik sowie in Medizin und<br />
Wissenschaft zum Einsatz.<br />
Die <strong>Kamera</strong> zeichnet sich durch ein kompaktes Gehäuse,<br />
geringem Gewicht und einen konkurrenzfähigen Preis<br />
aus.<br />
<strong>Mikroskop</strong> <strong>Technik</strong> <strong>Rathenow</strong> GmbH Telefon: +49(0)3385-53710<br />
Grünauer Fenn 40 Fax: +49(0)3385-537122<br />
D- 14712 <strong>Rathenow</strong> email: mikro.ra@askania.de<br />
Web: http://www.askania.de<br />
KONFIGURIERBAR MIT DER<br />
BEILIEGENDEN SOFTWARE
CMOS-USB2.0-<strong>Kamera</strong><br />
Produktfamilie USB2.0-Mini <strong>Kamera</strong><br />
DFK 72 Farbkamera 5MPixel<br />
NUTZUNG DER BEILIEGENDEN SOFTWARE<br />
Sämtliche <strong>Kamera</strong>s werden mit der Steuersoftware IC<br />
Capture ausgeliefert. IC Capture erlaubt:<br />
• Die Einstellung sämtlicher Geräte-Parameter<br />
• Die Anzeige des Live-Bildes<br />
• Die Akquisition von Einzelbildern und die<br />
Speicherung als BMP- oder JPG-Datei<br />
• Die Akquisition von Sequenzen von Einzelbildern<br />
und ihre Speicherung als automatisch nummerierte<br />
BMP- oder JPG-Datei<br />
• Die Akquisition von Bilddatenströmen und ihre<br />
Speicherung als AVI-Datei<br />
• IC Capture läuft unter Windows XP, Windows<br />
Vista sowie Windows 7 (32/64 bit)<br />
WIE ENTWICKLER MIT DER KAMERA<br />
ARBEITEN<br />
Sämtliche <strong>Kamera</strong>s werden mit dem SDK IC Imaging<br />
Control® ausgeliefert. IC Imaging Control® abstrahiert<br />
bildgebende Geräte und bietet verschiedene vorgefertigte<br />
Funktionen:<br />
• Steuerung sämtlicher Geräte-Parameter<br />
• Gleichzeitige Steuerung mehrerer Geräte<br />
• Live-Darstellung mit Scrollen und Zoom<br />
• Schnelle Aufnahme direkt in den Arbeitsspeicher<br />
• Aufnahme von Einzelbildern, Bildsequenzen und Videos<br />
• Überlagerung von Vektorgrafiken (wie z.B. Fadenkreuz<br />
oder Uhrzeit) auf dem Live-Video<br />
• Akquisition von AVI-Dateien mit beliebigen Codecs, die<br />
kompatibel zu WDM, DirectShow und DirectX® sind<br />
• Ringspeicher für den "Blick in die Vergangenheit"<br />
• Steuerung von Trigger und I/Os<br />
• IC Imaging Control® besteht aus einer .NET<br />
Komponente und einer C++ Klassenbibliothek. Die<br />
Software läuft unter Windows XP, Windows Vista<br />
und Windows 7 (32/64 bit)<br />
Private Sub Form_Load()<br />
Dim ImageData As Variant<br />
Dim x, y As Integer<br />
Dim Threshold As Integer<br />
Sämtliche anderen in diesem Dokument erwähnten Produkt- und Firmennamen können Warenzeichen oder Handelsbezeichnungen der jeweiligen Hersteller sein<br />
und werden hiermit anerkannt. <strong>Mikroskop</strong> <strong>Technik</strong> <strong>Rathenow</strong> GmbH übernimmt keine Garantie oder Verpflichtung irgendeiner Art für die in dieser Broschüre<br />
enthaltene Information. Der in ihr verwendete Programm-Code dient ausschließlich didaktischen Zwecken. <strong>Mikroskop</strong> <strong>Technik</strong> <strong>Rathenow</strong> GmbH übernimmt<br />
keinerlei juristische Verantwortung noch irgendeine Haftung, die sich aus der Verwendung des Broschüren-Inhalts oder des Programm-Codes ergeben sollten.<br />
Abmessungen und Gewichte sind Näherungswerte. Sofern nicht anderweitig spezifiziert gehören die im Zusammenhang mit <strong>Kamera</strong>s gezeigten Objektive nicht zum<br />
Lieferumfang.<br />
<strong>Mikroskop</strong> <strong>Technik</strong> <strong>Rathenow</strong> GmbH Telefon: +49(0)3385-53710<br />
Grünauer Fenn 40 Fax: +49(0)3385-537122<br />
D- 14712 <strong>Rathenow</strong> email: mikro.ra@askania.de<br />
Web: http://www.askania.de<br />
Threshold = 150<br />
ICImagingControl1.Device = "DMK 21F04"<br />
CImagingControl1.VideoFormat = "Y800 (640x480)"<br />
ICImagingControl1.MemoryCurrentGrabberColorformat =<br />
ICY8<br />
ICImagingControl1.MemorySnapImage<br />
ImageData = ICImagingControl1.MemoryGetImageData<br />
For y = 0 To ICImagingControl1.ImageHeight - 1<br />
For x = 0 To ICImagingControl1.ImageWidth - 1<br />
If ImageData(x, y) < Threshold<br />
ImageData(x, y) = 0<br />
Else<br />
ImageData(x, y) = 255<br />
End If<br />
Next x<br />
Next y<br />
ICImagingControl1.MemoryReleaseImageData ImageData<br />
ICImagingControl1.Display<br />
End Sub
