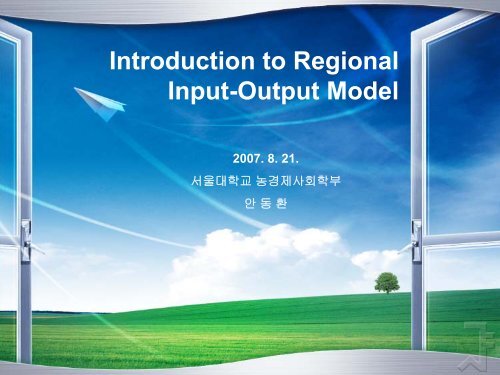

<strong>Introduction</strong> <strong>to</strong> <strong>Regional</strong><br />
<strong>Input</strong>-<strong>Output</strong> <strong>Model</strong><br />
2007. 8. 21.<br />
서울대학교 농경제사회학부<br />
안동환
<strong>Introduction</strong><br />
Local Economic Impact<br />
• Local industry changes<br />
• Industry expansion, Industry contraction<br />
• Local microeconomic changes<br />
• Firm relocation, Firm expansion, Firm closure<br />
• Large projects<br />
• Construction projects<br />
<strong>Regional</strong> multiplier analysis<br />
• The impacts of industrial changes on a regional economy, through<br />
an assessment of the linkages between firms and fac<strong>to</strong>r inputs.<br />
• The regional trade patterns<br />
• The regional industrial structure<br />
• Approaches<br />
• Economic Base <strong>Model</strong><br />
• Keynesian Multiplier<br />
• <strong>Input</strong>-<strong>Output</strong> <strong>Model</strong><br />
• …
Economic base model<br />
Total employment (T) = Basic (B) + non Basic (N)<br />
• basic sec<strong>to</strong>r Industries whose markets are national or<br />
global (export-base industry).<br />
• non-basic sec<strong>to</strong>r Industries that sells almost of all their<br />
output <strong>to</strong> local consumers.<br />
The performance of non-basic sec<strong>to</strong>r is determined by<br />
the performance of the local economy as a whole.<br />
N = nT (n = the strength or sensitivity of the linkage between<br />
the local economy, T and the locally oriented activities, N)<br />
T = B + nT (T/B = 1/(1-n) : economic base multiplier)<br />
Application: ΔT = [1/(1-n)]ΔB the increase in <strong>to</strong>tal<br />
employment generated by an increase in export (basic<br />
sec<strong>to</strong>r) employment.
Keynesian <strong>Regional</strong> Multiplier<br />
Income = Aggregate Demand<br />
Y = C (Consumption) + I (Investment) + G (Gov. Exp.)<br />
+ X (Export) – M (Import)<br />
• C=a+bY, M=c+dY<br />
Y = a + b(1-t)Y + I + G + X – c – d(1-t)Y<br />
Y = (a – c + I + G + X) / [1 – (b - d)(1-t)]<br />
Keynesian multiplier k=1/[(1-(b-d)(1-t)]<br />
• An exogenous increase in I of $1 will increase Y by k=1/[1-(bd)(1-t)].<br />
• b-d : marginal propensity <strong>to</strong> consume locally produced good<br />
Application:<br />
ΔY = Δ(a –c + I + G + X)/[1- (b–d)(1-t)]
Macro Economics ?<br />
Micro Economics ?<br />
Structure of economy!!<br />
Why <strong>Input</strong>-<strong>Output</strong> Analysis?<br />
Industrial interdependence and interaction!!<br />
• The IO model is centered on the idea of interindustry<br />
transactions, that is industries use<br />
the products of other industries <strong>to</strong> produce<br />
their own products.<br />
Quesnay, 1758; Walras, 1874; Leontief, 1936<br />
(Nobel Prize in 1973).
Inter-industry Transactions<br />
<strong>Output</strong>s from one industry become inputs <strong>to</strong><br />
another.<br />
• e.g. Au<strong>to</strong>mobile producers use steel, glass,<br />
rubber, and plastic products <strong>to</strong> produce<br />
au<strong>to</strong>mobiles.<br />
• When you buy a car, you affect the demand for<br />
glass, plastic, steel, etc.<br />
• e.g. Policy increasing the demand for cars vs.<br />
the demand for housing
Household and Industry<br />
Households buy the output of<br />
Consumption Spending<br />
business: final demand or Y i<br />
Households<br />
Goods & Services<br />
Labor<br />
Businesses<br />
Businesses<br />
Wages & Salaries<br />
Households sell labor & other inputs<br />
<strong>to</strong> business as inputs <strong>to</strong> production<br />
Businesses purchase from other<br />
businesses <strong>to</strong> produce their own<br />
goods / services: x ij (output of<br />
industry i sold <strong>to</strong> industry j)
Transactions and National Accounts<br />
Selling<br />
sec<strong>to</strong>rs<br />
Purchasing<br />
sec<strong>to</strong>rs<br />
Final demand (Y)<br />
1 2 3 C I G<br />
Z 1c<br />
E<br />
Total<br />
output<br />
1 Z 11<br />
Z 12<br />
Z 13<br />
Z 1I<br />
Z 1G<br />
Z 1E<br />
X 1<br />
2 Z 21<br />
Z 22<br />
Z 23<br />
Z 2c<br />
Z 2I<br />
Z 2G<br />
Z 2E<br />
X 2<br />
C: Personal consumption<br />
I: Investment<br />
G: Government expenditure<br />
E: Export<br />
3 Z 31<br />
Z 32<br />
Z 33<br />
Z 3c<br />
Z 3I<br />
Z 3G<br />
Z 3E<br />
X 3<br />
Payment<br />
sec<strong>to</strong>rs<br />
Fac<strong>to</strong>r<br />
inputs<br />
(value<br />
added)<br />
L 1<br />
L 2<br />
L 3<br />
L c<br />
L I<br />
L G<br />
L E<br />
C<br />
K 1<br />
K 2<br />
K 3<br />
K c<br />
K I<br />
K G<br />
Imports M 1<br />
M 2<br />
M 3<br />
M c<br />
M I<br />
M G<br />
K E<br />
M E<br />
I<br />
G<br />
Total outlay X 1<br />
X 2<br />
X 3<br />
C I G<br />
E<br />
E<br />
Wage<br />
Interest, land rent<br />
Taxes<br />
X 1 = Z 11 + Z 12 + … + Z 1n + Y 1<br />
X 2 = Z 21 + Z 22 + … + Z 2n + Y 2<br />
… … … … … …<br />
X n = Z n1 + Z n2 + … + Z nn + Y n
Production technology, production<br />
function<br />
x = f(z) = Min {k 1 z 1 , k 2 z 2 , …, k n z n }<br />
Leontief Technology<br />
z 2j<br />
Technical coefficient<br />
• a ij = z ij / x j (i.e. x j = z ij / a jj )<br />
• a ij : technical coefficient<br />
• z ij : input flow from i <strong>to</strong> j<br />
• x j : output of j<br />
• z ij = a ij x j<br />
x j<br />
=3<br />
x j<br />
=2<br />
x j<br />
=1<br />
z 1j<br />
Leontief technology<br />
x j = Min {z 1j /a 1j , z 2j /a 2j , …, z nj /a nj }<br />
No fac<strong>to</strong>r substitution
<strong>Input</strong>-<strong>Output</strong> <strong>Model</strong><br />
X 1<br />
= a 11<br />
X 1<br />
+ a 12<br />
X 2<br />
+ … + a 1n<br />
X n<br />
+ Y 1<br />
X 2<br />
= a 21<br />
X 1<br />
+ a 22<br />
X 2<br />
+ … + a 2n<br />
X n<br />
+ Y 2<br />
… … … … … …<br />
X n<br />
= a n1<br />
X 1<br />
+ a n2<br />
X 2<br />
+ … + a nn<br />
X n<br />
+ Y n<br />
X 1<br />
= Z 11<br />
+ Z 12<br />
+ … + Z 1n<br />
+ Y 1<br />
X 2<br />
= Z 21<br />
+ Z 22<br />
+ … + Z 2n<br />
+ Y 2<br />
… … … … …<br />
…<br />
X n<br />
= Z n1<br />
+ Z n2<br />
+ … + Z nn<br />
+ Y n<br />
z ij<br />
= a ij<br />
x j<br />
1-a 11<br />
a 12 … a 1n X 1<br />
Y 1<br />
a 21<br />
1- a 22<br />
… a 2n X 2<br />
Y 2<br />
… … … … … = …<br />
a n1<br />
a n2<br />
… 1-a nn X n<br />
Y n<br />
(I-A)X = Y
<strong>Input</strong>-<strong>Output</strong> <strong>Model</strong><br />
(I-A)X=Y or X = (I-A) -1 Y <strong>Input</strong>-<strong>Output</strong> <strong>Model</strong><br />
• X: <strong>to</strong>tal output vec<strong>to</strong>r<br />
• Y: final demand vec<strong>to</strong>r<br />
• Household<br />
• Investment<br />
• Government<br />
• Export<br />
• A: technical coefficient (a ij<br />
) matrix<br />
ΔX = (I-A) -1 ΔY How <strong>to</strong> use for impact analysis??<br />
• ΔY: change in final demand<br />
• ΔX: change in <strong>to</strong>tal output
Z ij<br />
Purchases<br />
Example<br />
Making trade flow table (transaction table)<br />
Sales X 1 X 2 X 3 Final<br />
consumers<br />
Total<br />
<strong>Output</strong><br />
X 1 - - 70 30 100<br />
X 2 20 - 80 100 200<br />
X 3 20 80 - 200 300<br />
Fac<strong>to</strong>r inputs 40 110 140 - 290<br />
Imports 20 10 10 30 70<br />
Total input 100 200 300 360<br />
960
Making technical coefficients<br />
Example<br />
a ij = z ij / x j<br />
Purchases<br />
Sales X 1 X 2 X 3 Final consumers<br />
X 1 - - 0.23 0.08<br />
X 2 0.20 - 0.27 0.28<br />
X 3 0.20 0.40 - 0.56<br />
Fac<strong>to</strong>r inputs 0.40 0.55 0.47 -<br />
Imports 0.20 0.50 0.03 0.08<br />
Total input 1.00 1.00 1.00 1.00
Example<br />
Increase in final demand in sec<strong>to</strong>r X3 : 1000<br />
First round<br />
• Sec<strong>to</strong>r X 1 : 0.23*1000 =230<br />
• Sec<strong>to</strong>r X 2 : 0.27*1000 =270<br />
• Sec<strong>to</strong>r X 3 :<br />
Second round<br />
• Sec<strong>to</strong>r X 1 :<br />
• Sec<strong>to</strong>r X 2 : 230(X 1 )*0.2=46<br />
• Sec<strong>to</strong>r X 3 : 230(X 1 )*0.2=46, 270(X 2 )*0.4=108<br />
Third round<br />
• Sec<strong>to</strong>r X1: 0.23*154(X 3 ) =35<br />
• Sec<strong>to</strong>r X2: 0.27*154(X 3 ) =42, 0.4*46(X 2 )=18<br />
• Sec<strong>to</strong>r X3:<br />
Fourth round<br />
• Sec<strong>to</strong>r X1:<br />
• Sec<strong>to</strong>r X2: 0.2*35(X 1 ) =7<br />
• Sec<strong>to</strong>r X3: 0.2*35(X 1 ) =7 , 0.4*60(X 2 )=24<br />
Ripple effects….<br />
X 1 X 2 X 3<br />
X 1 - - 0.23<br />
X 2 0.20 - 0.27<br />
X 3 0.20 0.40 -
Example<br />
dZ ij<br />
Purchases<br />
Sales X 1 X 2 X 3 Final<br />
consumers<br />
Total <strong>Output</strong><br />
X 1 - - 282 - 282<br />
X 2 56 - 322 - 378<br />
X 3 56 151 - 1000 1207<br />
Fac<strong>to</strong>r inputs 113 207 563 -<br />
Imports 56 19 40 -<br />
Total input 282 378 1207 1000 1867<br />
Multiplier = 1867/1000 = 1.867
Economic impacts<br />
<strong>Input</strong>-<strong>Output</strong> Analysis<br />
• direct impact change in final demand<br />
• indirect impact change required for direct<br />
impact<br />
• induced impact change result from<br />
household expenditure change<br />
Open vs. Closed<br />
• Open : household exogenous Type I<br />
• Closed : household endogenous Type II
A : n X n<br />
Open (Type I) <strong>Model</strong><br />
Total impact = Direct impact + Indirect<br />
impact<br />
a 11 a 12 … a 1n<br />
A = a 21 a 22 … a 2n<br />
… … … …<br />
a n1<br />
a n2 … a nn
Closed (Type II) <strong>Model</strong><br />
A C : (n+1) X (n+1)<br />
a 11 a 12 … a 1n<br />
A C = a 21 a 22 … a 2n<br />
a 1,n+1<br />
a 2,n+1<br />
… … … … …<br />
a n1<br />
a n+1,1<br />
a n2 … a nn<br />
a n+2,2 … a n+1,n<br />
a n,n+1<br />
a 1,n+1<br />
= A H C<br />
H R<br />
h
Closed (Type II) <strong>Model</strong><br />
H R : household input coefficients <strong>to</strong> the original n<br />
sec<strong>to</strong>rs a n+1,j = Z n+1,j / X j<br />
• Z n+1,j<br />
: j sec<strong>to</strong>r’s purchases of labor<br />
• a n+1,j<br />
: the value of household services (labor)<br />
used per dollar’s worth of j’s output<br />
H C : consumption coefficients from the original n<br />
sec<strong>to</strong>rs a i,n+1 = Z i,n+1 / X i<br />
• Z i,n+1<br />
: the value of sec<strong>to</strong>r i’s sales <strong>to</strong><br />
households<br />
Total impact = Direct impact + Indirect impact +<br />
Induced impact
Limitations of <strong>Input</strong>-<strong>Output</strong> <strong>Model</strong><br />
Requirement for regional data : transactions<br />
Stability of input coefficients<br />
Constant returns <strong>to</strong> scale<br />
Constant multipliers<br />
No price effects
<strong>Regional</strong> <strong>Input</strong>-<strong>Output</strong> <strong>Model</strong><br />
National <strong>Model</strong> vs. <strong>Regional</strong> <strong>Model</strong><br />
Single-region vs. Multi-region <strong>Model</strong><br />
Data and Steps
<strong>Regional</strong> Coefficient<br />
National technical coefficient A is available.<br />
For regional model, we need a regional<br />
matrix showing inputs from firms in the<br />
region <strong>to</strong> production in that region.<br />
• <strong>Regional</strong> technical coefficient A R<br />
Although the technology in region R is the<br />
same as in the nation, national technical<br />
coefficient A must be modified so as <strong>to</strong><br />
indicate only the inputs of locally produced<br />
goods in local production.
Single region vs. Many region model<br />
Single region model<br />
• regional technical coefficients A R<br />
• regional supply percentages (or regional<br />
purchase coefficients)<br />
Many region model<br />
• Interregional model<br />
• Multiregional model
Single region model<br />
1. Survey interregional trade Z ij<br />
RR<br />
:<br />
<strong>Regional</strong> input coefficients A RR<br />
2. Using national technical coefficients A:<br />
<strong>Regional</strong> technical coefficients A R<br />
= P (<strong>Regional</strong> supply percentages or regional<br />
purchase coefficients; diagonalized) * A
a<br />
RR<br />
ij = z<br />
RR<br />
ij / X<br />
R<br />
j<br />
a<br />
LL<br />
ij = z<br />
LL<br />
ij / X<br />
L<br />
j<br />
• ij from i sec<strong>to</strong>r <strong>to</strong> j sec<strong>to</strong>r<br />
• RR from R region <strong>to</strong> R region<br />
• LL from L region <strong>to</strong> L region<br />
<strong>Regional</strong> <strong>Input</strong> Coefficient<br />
A RR : regional input coefficient for R<br />
A LL : regional input coefficient for L<br />
∆X R = (I-A RR ) -1 ∆Y R<br />
∆X L = (I-A LL ) -1 ∆Y L<br />
A<br />
LL<br />
=<br />
⎡a<br />
⎢<br />
⎢a<br />
⎢<br />
⎣a<br />
LL<br />
11<br />
LL<br />
21<br />
LL<br />
31<br />
a<br />
a<br />
a<br />
LL<br />
12<br />
LL<br />
22<br />
LL<br />
32<br />
a<br />
a<br />
a<br />
LL<br />
13<br />
LL<br />
23<br />
LL<br />
33<br />
⎤<br />
⎥ ⎥⎥ ⎦
<strong>Regional</strong> supply percentages<br />
the percentage of the <strong>to</strong>tal required outputs<br />
from each sec<strong>to</strong>r that could be expected <strong>to</strong><br />
originate within the region (or RPC: <strong>Regional</strong><br />
Purchase Coefficient)<br />
p jR = (X jR –E jR ) / (X jR –E jR + M jR )<br />
• (X jR<br />
–E jR<br />
) : locally produced amount of good j<br />
available in region R<br />
• (X jR<br />
–E jR<br />
+ M jR<br />
) : <strong>to</strong>tal amount of good j<br />
available in region R, either produced locally<br />
or imported
<strong>Regional</strong> Technical Coefficient<br />
a ijR = z ij·R<br />
/ X j<br />
R<br />
• ij from i sec<strong>to</strong>r <strong>to</strong> j sec<strong>to</strong>r<br />
• ·R from all regions <strong>to</strong> R region<br />
A R = PA X R = (I-PA) -1 Y R<br />
• P: diagonal matrix created from p j<br />
R<br />
∆X R = (I-PA) -1 ∆Y R
1. Interregional I-O model (IRIO)<br />
Many Region <strong>Model</strong><br />
• Survey interregional trade Z ij<br />
RR<br />
<strong>Regional</strong><br />
input coefficients A RR<br />
2. Multiregional I-O model (MRIO)<br />
• <strong>Regional</strong> technical coefficient A R<br />
• Interregional trade coefficient C i<br />
RL<br />
• LQ a ij RR = a ij N *LQ i R if LQ 1<br />
• RAS for updating A R<br />
• Non-survey technique
Interregional <strong>Model</strong><br />
Interregional trade, flows of goods<br />
region L R<br />
region sec<strong>to</strong>r 1 2 3 1 2<br />
1 Z 11<br />
LL<br />
Z 12<br />
LL<br />
Z 13<br />
LL<br />
Z 11<br />
LR<br />
Z 12<br />
LR<br />
L<br />
2 Z 21<br />
LL<br />
Z 22<br />
LL<br />
Z 23<br />
LL<br />
Z 21<br />
LR<br />
Z 22<br />
LR<br />
3 Z 31<br />
LL<br />
Z 32<br />
LL<br />
Z 33<br />
LL<br />
Z 31<br />
LL<br />
Z 32<br />
LL<br />
R<br />
RL<br />
1 Z 11<br />
RL<br />
2 Z 21<br />
RL<br />
Z 12<br />
RL<br />
Z 22<br />
RL<br />
Z 13<br />
RL<br />
Z 23<br />
RR<br />
Z 11<br />
RR<br />
Z 21<br />
RR<br />
Z 12<br />
RR<br />
Z 22
<strong>Regional</strong> input coefficient<br />
• a ij<br />
LL<br />
= z ij<br />
LL<br />
/ X j<br />
L<br />
• a ij<br />
LR<br />
= z ij<br />
LR<br />
/ X j<br />
R<br />
• a ij<br />
RL<br />
= z ij<br />
RL<br />
/ X j<br />
L<br />
• a ij<br />
RR<br />
= z ij<br />
RR<br />
/ X j<br />
R<br />
• ij from i sec<strong>to</strong>r <strong>to</strong> j sec<strong>to</strong>r<br />
• LR from L region <strong>to</strong> R region<br />
A<br />
LL<br />
⎡a<br />
⎢<br />
= ⎢a<br />
⎢<br />
⎣<br />
a<br />
⎡a<br />
⎢<br />
= ⎢a<br />
⎢<br />
⎣<br />
LL<br />
11<br />
LL<br />
21<br />
LL<br />
31<br />
a<br />
a<br />
a<br />
a<br />
LL<br />
12<br />
LL<br />
22<br />
LL<br />
32<br />
Interregional <strong>Model</strong><br />
a<br />
a<br />
a<br />
a<br />
LL<br />
13<br />
LL<br />
23<br />
LL<br />
33<br />
RL<br />
11<br />
RL<br />
12<br />
RL<br />
13<br />
RL RL RL RL<br />
A<br />
21<br />
a22<br />
a23<br />
⎤<br />
⎥<br />
⎥<br />
⎥<br />
⎦<br />
⎤<br />
⎥<br />
⎥<br />
⎥<br />
⎦<br />
Z<br />
A<br />
⎡Z<br />
LL<br />
Z<br />
LR⎤<br />
= ⎢ ⎥<br />
RL RR<br />
⎢⎣<br />
Z Z ⎥⎦<br />
LR<br />
⎡a<br />
⎢<br />
= ⎢a<br />
⎢<br />
⎣a<br />
⎡a<br />
⎢<br />
= ⎢a<br />
⎢<br />
⎣<br />
LR<br />
11<br />
LR<br />
21<br />
LR<br />
31<br />
a<br />
a<br />
a<br />
a<br />
LR<br />
12<br />
LR<br />
22<br />
LR<br />
32<br />
RR RR<br />
11 12<br />
RR RR RR<br />
A<br />
21<br />
a22<br />
⎤<br />
⎥<br />
⎥<br />
⎥<br />
⎦<br />
⎤<br />
⎥<br />
⎥<br />
⎥<br />
⎦
Interregional <strong>Model</strong><br />
L<br />
LR<br />
LR<br />
LL<br />
LL<br />
LL<br />
L<br />
Y<br />
Z<br />
Z<br />
Z<br />
Z<br />
Z<br />
X 1<br />
12<br />
11<br />
13<br />
12<br />
11<br />
1 +<br />
+<br />
+<br />
+<br />
+<br />
=<br />
L<br />
R<br />
LR<br />
R<br />
LR<br />
L<br />
LL<br />
L<br />
LL<br />
L<br />
LL<br />
L<br />
Y<br />
X<br />
a<br />
X<br />
a<br />
X<br />
a<br />
X<br />
a<br />
X<br />
a<br />
X 1<br />
2<br />
12<br />
1<br />
11<br />
3<br />
13<br />
1<br />
12<br />
1<br />
11<br />
1 2 +<br />
+<br />
+<br />
+<br />
+<br />
=<br />
⎥<br />
⎥<br />
⎦<br />
⎤<br />
⎢<br />
⎢<br />
⎣<br />
⎡<br />
=<br />
⎥<br />
⎥<br />
⎦<br />
⎤<br />
⎢<br />
⎢<br />
⎣<br />
⎡<br />
⎪⎭<br />
⎪<br />
⎬<br />
⎫<br />
⎪⎩<br />
⎪<br />
⎨<br />
⎧<br />
⎥<br />
⎥<br />
⎦<br />
⎤<br />
⎢<br />
⎢<br />
⎣<br />
⎡<br />
⎥ −<br />
⎦<br />
⎤<br />
⎢<br />
⎣<br />
⎡<br />
R<br />
L<br />
R<br />
L<br />
RR<br />
RL<br />
LR<br />
LL<br />
Y<br />
Y<br />
X<br />
X<br />
A<br />
A<br />
A<br />
A<br />
I<br />
I<br />
0<br />
0
Interregional trade coefficient<br />
C i<br />
RL<br />
= z i<br />
RL<br />
/ T i<br />
L<br />
• T iL<br />
: <strong>to</strong>tal shipment of i in<strong>to</strong> L from all of the<br />
regions<br />
• C i<br />
RL<br />
: the proportion of all of good i used in L<br />
that comes from R
Multiregional <strong>Model</strong><br />
⎥<br />
⎦<br />
⎤<br />
⎢<br />
⎣<br />
⎡<br />
= L<br />
L<br />
L<br />
L<br />
L<br />
a<br />
a<br />
a<br />
a<br />
A<br />
22<br />
21<br />
12<br />
11<br />
⎥<br />
⎦<br />
⎤<br />
⎢<br />
⎣<br />
⎡<br />
= R<br />
R<br />
R<br />
R<br />
R<br />
a<br />
a<br />
a<br />
a<br />
A<br />
22<br />
21<br />
12<br />
11<br />
⎥<br />
⎦<br />
⎤<br />
⎢<br />
⎣<br />
⎡<br />
= LR<br />
LR<br />
LR<br />
c<br />
c<br />
C<br />
2<br />
1<br />
0<br />
0<br />
⎥<br />
⎦<br />
⎤<br />
⎢<br />
⎣<br />
⎡<br />
= RR<br />
RR<br />
RR<br />
c<br />
c<br />
C<br />
2<br />
1<br />
0<br />
0<br />
⎥<br />
⎦<br />
⎤<br />
⎢<br />
⎣<br />
⎡<br />
= LL<br />
LL<br />
LL<br />
c<br />
c<br />
C<br />
2<br />
1<br />
0<br />
0<br />
⎥<br />
⎦<br />
⎤<br />
⎢<br />
⎣<br />
⎡<br />
= RL<br />
RL<br />
RL<br />
c<br />
c<br />
C<br />
2<br />
1<br />
0<br />
0<br />
⎥<br />
⎦<br />
⎤<br />
⎢<br />
⎣<br />
⎡<br />
= R<br />
L<br />
A<br />
A<br />
A<br />
0<br />
0<br />
⎥<br />
⎦<br />
⎤<br />
⎢<br />
⎣<br />
⎡<br />
= RR<br />
RL<br />
LR<br />
LL<br />
C<br />
C<br />
C<br />
C<br />
C<br />
⎥<br />
⎦<br />
⎤<br />
⎢<br />
⎣<br />
⎡<br />
= R<br />
L<br />
X<br />
X<br />
X<br />
⎥ ⎦ ⎤<br />
⎢<br />
⎣<br />
⎡<br />
= R<br />
L<br />
Y<br />
Y<br />
Y
Multiregional <strong>Model</strong><br />
R<br />
LR<br />
L<br />
LL<br />
R<br />
R<br />
LR<br />
L<br />
L<br />
LL<br />
Y<br />
C<br />
Y<br />
C<br />
X<br />
A<br />
C<br />
X<br />
A<br />
C<br />
I +<br />
=<br />
−<br />
− )<br />
(<br />
R<br />
RR<br />
L<br />
RL<br />
R<br />
R<br />
RR<br />
L<br />
L<br />
RL<br />
Y<br />
C<br />
Y<br />
C<br />
X<br />
A<br />
C<br />
I<br />
X<br />
A<br />
C +<br />
=<br />
−<br />
+<br />
− )<br />
(<br />
R<br />
LR<br />
L<br />
LL<br />
R<br />
R<br />
LR<br />
L<br />
L<br />
LL<br />
L<br />
Y<br />
C<br />
Y<br />
C<br />
X<br />
A<br />
C<br />
X<br />
A<br />
C<br />
X +<br />
+<br />
+<br />
=<br />
R<br />
RR<br />
L<br />
RL<br />
R<br />
R<br />
RR<br />
L<br />
L<br />
RL<br />
R<br />
Y<br />
C<br />
Y<br />
C<br />
X<br />
A<br />
C<br />
X<br />
A<br />
C<br />
X +<br />
+<br />
+<br />
=<br />
CY<br />
X<br />
CA<br />
I =<br />
− )<br />
(<br />
CY<br />
CA<br />
I<br />
X<br />
1<br />
)<br />
(<br />
−<br />
−<br />
=
