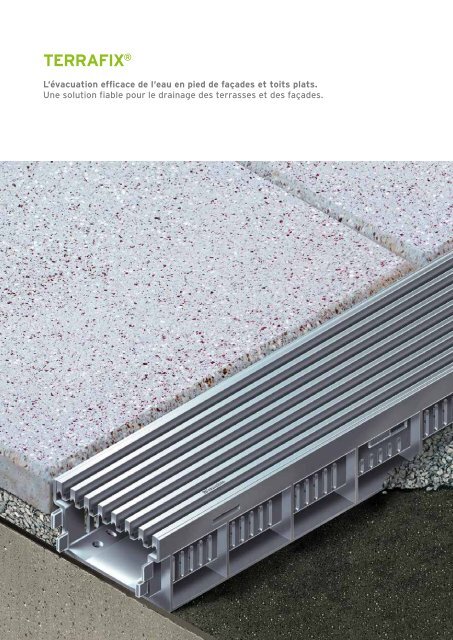

TERRAFIX ®L‘évacuation efficace de l‘eau en pied de façades et toits plats.Une solution fiable pour le drainage des terrasses et des façades.244

TERRAFIX ®L‘évacuation efficace de l‘eau en pied de façades et toits plats.Une solution fiable pour le drainage des terrasses et des façades.1 3 SolutionExigencesdrainage rapide et fiable des toits plats et terrasses.Conformité avec les directives et les normes DINrelatives aux toitures plates.réserve de stockage en cas d’accumulation de pluiesoudaine.2 ApplicationsZones vertes en toitures plates.Surfaces de toitures et terrasses praticablesCaniveaux de façades.Devant les entrées de balcons et terrasses.Grande réserve de stockage en cas d’accumulationbrutale d’eau.évacuation verticale et horizontale.Protection efficace des murs, portes et éléments defenêtre.Possibilité d’évacuation horizontale sur chaque côtédu corps du caniveaux et évacuation verticale.Disponibles en grandes longueurs, à hauteur réglableou fixe.Nombreuses variantes de grilles permettant d‘allieresthétisme attrayant et système de drainage discret.Système de liaison intégré et set de réglage pour unepose précise.FASERFIX ®KSRECYFIX ®PLUSRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTRECYFIX ®FASERFIX ®SUPERFASERFIX ®HICAP ® BIGRECYFIX ®PLUS XRECYFIX ®NCRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICEUROPA SHOPPING CENTRE à Bystrica, SlovaquiePenthouse à Wiehl, AllemagneLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 245

TERRAFIX ® RESISTTERRAFIX ® RESIST Caniveaux en PE-PP, hauteur fixe 45 mmType 45 en PE-PP argenté, avecgrille à barreaux longitudinauxType 45 en PE-PP argenté, avecgrille à barreaux longitudinauxType 45 en PE-PP argenté, avec grille à barreauxlongitudinauxType 45 en PE-PP, avec grille à barreaux longitudinauxen galvaType 45 en PE-PP, avec grille à barreaux longitudinauxen inoxType 45 en PE-PP, avec caillebotis mailles 8/21 enPE-PP argentéType 45 en PE-PP, avec caillebotis mailles 8/21 enPE-PP noirType 45 en PE-PP, avec grille passerelle, fentes 80/9en galvaType 45 en PE-PP, avec grille passerelle, fentes 80/9,en inoxType 45 en PE-PP, avec caillebotis mailles 30x10en galvaType 45 en PE-PP, avec caillebotis mailles 30x10en inoxType 45 en PE-PP, avec grille perforée Ø 6mmen galvaType 45 en PE-PP, avec grille perforée Ø 6mmen inoxLongueurmmLargeurmmHauteurmmSection dedrainagecm²Surfaceabsorbantecm²/mPoidskgArticlen°1000 115 45 - 637 1,5 631151000 115 45 - - 4,0 631661000 115 45 - - 4,0 631671000 115 45 - 437 1,4 631451000 115 45 - 250 1,4 631401000 115 45 - 256 1,8 631301000 115 45 - 256 1,7 631351000 115 45 - 828 3,0 631501000 115 45 - 828 2,7 631551000 115 45 - - 2,6 631681000 115 45 - - 2,6 63169246

TERRAFIX ® RESISTTERRAFIX ® RESIST Caniveaux en PE-PP, hauteur fixe 75 mmFASERFIX ®KSType 75 en PE-PP argenté, avecgrille caillebotisType 75 en PE-PP argenté, avecgrille caillebotisFASERFIX ®SUPERLINEFIX ® TERRAFIX ® RECYFIX ®PRORECYFIX ®NCRECYFIX ®PLUS XType 75 en PE-PP, avec grille à barreaux longitudinauxen PE argentéType 75 en PE-PP, avec grille à barreaux longitudinauxen galvaType 75 en PE-PP, avec grille à barreaux longitudinauxen inoxType 75 en PE-PP, avec grille caillebotis en PE-PP,argentéeType 75 en PE-PP, avec grille caillebotis en PE-PP,noireLongueurmmLargeurmmHauteurmmSection de Surfacedrainage absorbantecm² cm²/mPoidskgArticlen°1000 115 75 28 637 1,6 630151000 115 75 28 - 4,1 630661000 115 75 28 - 4,1 630671000 115 75 28 511 1,6 630451000 115 75 28 250 1,6 63040Type 75 en PE-PP, avec grille passerelle en galva 1000 115 75 28 256 2,9 63030Type 75 en PE-PP, avec grille passerelle en inox 1000 115 75 28 256 3,1 63035Type 75 en PE-PP, avec grille caillebotis, mailles 30/10en galvaType 75 en PE-PP, avec grille caillebotis, mailles 30/10en inox1000 115 75 28 828 3,3 630501000 115 75 28 828 3,0 63055Type 75 en PE-PP, avec grille perforée Ø 6mm en galva 1000 115 75 28 - 2,7 63068Type 75 en PE-PP, avec grille perforée Ø 6mm en inox 1000 115 75 28 - 2,7 63069Les caniveaux TERRAFIX sont agréés passage piétons et personnes handicapées.Inox correspondant à la qualité CNS 1.4301.Fixation de la grille caillebotis possible par boulonnage.RECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTRECYFIX ®PLUS❙ 06/2013 247

TERRAFIX ® RESISTTERRAFIX ® RESIST, accessoiresObturateur pour TERRAFIXRESIST type 45, en PE argentéObturateur pour TERRAFIXRESIST type 75, en PE argentéClavette de fixation,en PE argenté, pourTERRAFIX RESISTSet de réglage de hauteurpour caniveau TERRAFIXRESIST type 75,hauteur 75mmLongueurmmLargeurmmHauteurmmObturateur pour TERRAFIX RESIST type 45, en PE argenté - 115 45 0,1 63125Obturateur pour TERRAFIX RESIST type 75, en PE argenté - 115 75 0,1 63025Clavette de fixation, en PE argenté, pour TERRAFIX RESIST 100 23 17 0,1 63020Set de réglage de hauteur pour caniveau TERRAFIX RESIST type 75,hauteur 75mmPoidskgArticlen°- - - 0,2 63095248

TERRAFIX ® STEEL 115TERRAFIX ® STEEL Caniveaux en acier galvanisé, hauteur fixe 45 mmFASERFIX ®KSType 45 avec grille caillebotismailles 8x21, griseType 45 avec grille caillebotismailles 8x21, griseLINEFIX ® TERRAFIX ® RECYFIX ®PROFASERFIX ®SUPERRECYFIX ®PLUS XRECYFIX ®PLUSRECYFIX ®NCType 45 en acier galvanisé, avec grille à barreauxlongitudinaux en PE argentéType 45 en acier galvanisé, avec grille à barreauxlongitudinaux en acier galvaniséType 45 en acier galvanisé, avec grille caillebotismailles 8x21 argentéeType 45 en acier galvanisé, avec grille caillebotismailles 8x21 noireType 45 en acier galvanisé, avec grille passerelle,fentes 80x9 en acier galvaniséType 45 en acier galvanisé, avec grille caillebotis,mailles 30x10 en acier galvaniséType 45 en acier galvanisé, avec grille perforéeØ 6mm, en acier galvaniséLongueurmmLargeurmmLes caniveaux TERRAFIX sont agréés passage piétons et personnes handicapées.Fixation de la grille caillebotis possible par boulonnage.HauteurmmSection de Surfacedrainage absorbantecm² cm²/mPoidskgArticlen°1000 115 45 26 637 2,9 610521000 115 45 26 - 5,4 610661000 115 45 26 511 3,9 610421000 115 45 26 250 2,9 610321000 115 45 26 256 3,4 610121000 115 45 26 828 4,6 610221000 115 45 26 - 4,0 61068RECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINT❙ 06/2013 249

TERRAFIX ® STEEL 115TERRAFIX ® STEEL Caniveaux en acier galvanisé, hauteur fixe 75 mmType 75 avec grille caillebotismailles 30x10, en galvaType 75Type 75 en acier galvanisé, avec grille à barreauxlongitudinaux en PE argentéType 75 en acier galvanisé, avec grille à barreauxlongitudinaux en acier galvaniséType 75 en acier galvanisé, avec grille caillebotismailles 8x21 argentéeType 75 en acier galvanisé, avec grille caillebotismailles 8x21 noireType 75 en acier galvanisé, avec grille passerelle,fentes 80x9 en acier galvaniséType 75 en acier galvanisé, avec grille caillebotismailles 30x10 en acier galvaniséType 75 en acier galvanisé, avec grille perforéeØ 6mm en acier galvaniséLongueurmmLargeurmmHauteurmmSection de Surfacedrainage absorbantecm² cm²/mPoidskgArticlen°1000 115 75 59 637 3,4 611521000 115 75 59 - 5,4 611661000 115 75 59 511 3,5 611421000 115 75 59 250 3,5 611321000 115 75 59 256 3,8 611121000 115 75 59 828 5,1 611221000 115 75 59 - 4,0 61168Fixation de la grille caillebotis possible par boulonnage.250

TERRAFIX ® STEEL 115TERRAFIX ® STEEL Caniveaux en acier inoxydable, hauteur fixe 45 mmFASERFIX ®KSType 45, en acier inoxydable, avec grilleà barreaux longitudinaux, en PE argentéType 45FASERFIX ®SUPERRECYFIX ®PLUS XLongueurmmLargeurmmHauteurmmSection de Surfacedrainage absorbantecm² cm²/mPoidskgArticlen°Type 45 en inox, avec grille à barreaux longitudinauxen PE argenté1000 115 45 26 637 2,9 61252Type 45 en inox, avec grille à barreaux longitudinauxen acier inoxydable1000 115 45 26 - 5,4 61267Type 45 en inox, avec caillebotis mailles 8x21 en PE 1000 115 45 26 511 3,0 61242Type 45 en inox, avec caillebotis mailles 8x21 en PE 1000 115 45 26 250 3,0 61232Type 45 en inox, avec grille passerelle fentes 80x9en inox1000 115 45 26 256 3,3 61212Type 45 en inox, avec caillebotis mailles 30x10 en inox 1000 115 45 26 828 4,7 61222Type 45 en inox, avec grille perforée Ø 6mm en inox 1000 115 45 26 - 4,0 61269Les caniveaux TERRAFIX sont agréés passage piétons et personnes handicapéesInox correspondant à la qualité CNS 1.4301.Fixation de la grille caillebotis possible par boulonnageTERRAFIX ® STEEL Caniveaux en acier inoxydable, hauteur fixe 75 mmType 75, en acier inoxydable,avec caillebotis mailles 8x21 en PEType 75 avec caillebotis en PE,mailles 8x21RECYFIX ®NCRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTLongueurmmLargeurmmHauteurmmSectiondedrainagecm²Surfaceabsorbantecm²/mPoidskgArticlen°Type 75 en inox, avec grille à barreaux longitudinauxen PE argenté1000 115 75 59 637 3,5 61352Type 75 en inox, avec grille à barreaux longitudinauxen inox1000 115 75 59 - 5,9 61367Type 75 en inox, avec caillebotis mailles 8x21 en PE 1000 115 75 59 250 3,5 61332Type 75 en inox, avec caillebotis mailles 8x21 en PE 1000 115 75 59 511 3,5 61342Type 75 en inox, avec passerelle fentes 80x9 inox 1000 115 75 59 256 3,8 61312Type 75 en inox, avec caillebotis mailles 30x10 inox 1000 115 75 59 828 5,2 61322Type 75 en inox, avec grille perforée Ø 6mm inox 1000 115 75 59 - 4,5 61369Fixation de la grille caillebotis possible par boulonnageRECYFIX ®PLUSLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 251

TERRAFIX ® STEEL 115TERRAFIX ® STEEL, accessoiresObturateur, galva,hauteur 45 mmObturateur, galva,hauteur 75 mmCanal de liaison, galvaSet de réglage pour TERRAFIXtype 75, hauteur 75 mmLongueurmmLargeurmmHauteurmmPoidskgArticlen°galvaObturateur, galva, hauteur 45 mm - 115 45 0,1 61009 61209Obturateur, galva, hauteur 75 mm - 115 75 0,1 61109 61309Canal de liaison, galva 1000 70 30 0,7 60800 -Set de réglage pour TERRAFIX type 75, hauteur 75 mm - 27 61 0,2 61150 -Canal de liaison, inox 1000 70 30 0,7 60801 -Set de réglage pour TERRAFIX type 75, hauteur 75 mm - 27 61 0,2 61350 -* Hauteur de réglage de 82 à 122 mm.Inox correspondant à la qualité CNS 1.4301.Articlen°inox252

TERRAFIX ® STEEL 200TERRAFIX ® STEEL 200 Caniveaux en acier galvanisé, hauteur 50 mmType 50 avec grille maille 30/10FASERFIX ®KSFASERFIX ®SUPERRECYFIX ®PLUS XTERRAFIX ® STEEL 200, accessoiresCanal de liaison, galvaLongueurmmLargeurmmHauteurmmSection dedrainagecm²Surfaceabsorbantecm²/mType 50 en galva, avec grille maille 30/10 1000 - 50 - 1098 9,1 61622PoidskgArticlen°RECYFIX ®NCRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTLongueurmmLargeurmmHauteurmmCanal de liaison, galva 1000 70 30 0,7 60800PoidskgArticlen°RECYFIX ®PLUSLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 253

TERRAFIX ® STANDARDTERRAFIX ® TERRAFIX STANDARD Type 1, galvanisé, hauteur réglableType 1 DP avec grille passerelle,fentes 75x9Type 1 DP avec grille passerelle,fentes 75x9LongueurmmLargeurmmHauteurmmSection dedrainagecm²Surfaceabsorbantecm²/mType 1 DP avec grille passerelle, fentes 75x9 1000 139 58 - 90 - 280 4,7 60070Type 1 DP avec caillebotis, mailles 30x10 1000 139 58 - 90 - 650 6,6 60080Type 1 DP avec grille perforée Ø 6 1000 139 58 - 90 - 161 5,6 60078Les caniveaux TERRAFIX sont agréés passage piétons et personnes handicapées.Tous les caniveaux TERRAFIX STANDARD sont disponibles en acier inoxydable CNS 1.4301. Délais de livraison rallongés.PoidskgArticlen°TERRAFIX ® TERRAFIX STANDARD Type 2, galvanisé, hauteur réglableType 2 DP avec grille passerelle,fentes 75x9Type 2 DP avec grille passerelle,fentes 75x9LongueurmmLargeurmmHauteurmmSection dedrainagecm²Surfaceabsorbantecm²/mType 2 DP avec grille passerelle, fentes 75x9 1000 139 110 - 160 - 280 5,3 60170Type 2 DP avec caillebotis, mailles 30x10 1000 139 110 - 160 - 650 7,2 60180Type 2 DP avec grille perforée Ø 6 1000 139 110 - 160 - 161 8,7 60178Les caniveaux TERRAFIX sont agréés passage piétons et personnes handicapées.Tous les caniveaux TERRAFIX STANDARD sont disponibles en acier inoxydable CNS 1.4301. Délais de livraison rallongés.PoidskgArticlen°254

TERRAFIX ® STANDARDTERRAFIX ® TERRAFIX STANDARD Type 3, galvanisé, hauteur réglableFASERFIX ®KSType 3 DP avec caillebotis,mailles 30x10Type 3 DP avec caillebotis,mailles 30x10FASERFIX ®SUPERRECYFIX ®NCRECYFIX ®PLUS XLongueurmmLargeurmmHauteurmmSection dedrainagecm²Surfaceabsorbantecm²/mType 3 DP avec caillebotis, mailles 30x10 1000 252 90 - 130 - 1966 9,2 60280Les caniveaux TERRAFIX sont agréés passage piétons et personnes handicapées.Tous les caniveaux TERRAFIX STANDARD sont disponibles en acier inoxydable CNS 1.4301. Délais de livraison rallongés.TERRAFIX ® STANDARD, accessoiresTamis gravier, galva, pourtype 2 (prévoir 2 pces au mct)Canal de liaison, galvaLongueurmmLargeurmmHauteurmmTamis gravier, galva, pour type 1 (prévoir 2 pces au mct) 1000 29 50 0,3 60700Tamis gravier, galva, pour type 2 (prévoir 2 pces au mct) 1000 27 100 0,4 60721Tamis gravier, galva, pour types 3 et 4 (prévoir 2 pces au mct) 1000 32 70 0,6 60741Canal de liaison, galva 1000 70 30 0,7 60800Les caniveaux TERRAFIX sont agréés passage piétons et personnes handicapées.Tous les caniveaux TERRAFIX STANDARD sont disponibles en acier inoxydable CNS 1.4301. Délais de livraison rallongés.PoidskgPoidskgArticlen°Articlen°RECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTRECYFIX ®PLUSLINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 255

TERRAFIX ® POINTTERRAFIX ® POINT Type 1, hauteur fixe 60 mm, 250 x 250 mmCollecteur type 1 avec grillepasserelle, galvaCollecteur type 1 avec grillepasserelle, galvaLongueurmmLargeurmmHauteurmmSection dedrainagecm²Surfaceabsorbantecm²/mCollecteur type 1 avec grille passerelle, galva 250 250 60 - 116 1,7 60620Collecteur type 1 avec caillebotis, mailles 30x10,galvaPoidskgArticlen°250 250 60 - 398 1,4 60610Les collecteurs TERRAFIX sont agréés au passage et piéton et chaises roulantes.Tous les collecteurs TERRAFIX sont disponibles en acier inoxydable CNS 1.4301. Délais de livraison rallongés.TERRAFIX ® POINT Type 2, hauteur fixe 60 mm, 400 x 400 mmCollecteur type 2 avec caillebotis,mailles 30x10, galvaCollecteur type 2 avec caillebotis,mailles 30x10, galvaCollecteur type 2 avec caillebotis, mailles 30x10,galvaLongueurmmLargeurmmHauteurmmSection dedrainagecm²Surfaceabsorbantecm²/mPoidskgArticlen°400 400 60 - 1069 5,7 60640Les collecteurs TERRAFIX sont agréés au passage et piéton et chaises roulantes.Tous les collecteurs TERRAFIX sont disponibles en acier inoxydable CNS 1.4301. Délais de livraison rallongés.256

TERRAFIX ® POINTTERRAFIX ® POINT Type 1, hauteur réglable, 250 x 250 mmFASERFIX ®KSCollecteur type 1 avec grillepasserelle, galvaCollecteur type 1 avec grillepasserelle, galvaRECYFIX ®PLUSRECYFIX ®NCFASERFIX ®SUPERRECYFIX ®PLUS XLongueurmmLargeurmmHauteurmmSection dedrainagecm²Surfaceabsorbantecm²/mCollecteur type 1 avec grille passerelle, galva 250 250 70 - 100 - 116 4,3 60542Collecteur type 1 avec caillebotis, mailles 30x10,galvaPoidskgArticlen°250 250 70 - 100 - 398 4,0 60541Les collecteurs TERRAFIX sont agréés au passage et piéton et chaises roulantes.Tous les collecteurs TERRAFIX sont disponibles en acier inoxydable CNS 1.4301. Délais de livraison rallongés.TERRAFIX ® POINT Type 2, hauteur réglable, 400 x 400 mmCollecteur type 2 avec caillebotis,mailles 30x10, galvaCollecteur type 2 avec caillebotis,mailles 30x10, galvaRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIGRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTCollecteur type 2 avec caillebotis, mailles 30x10,galvaLongueurmmLargeurmmHauteurmmSection dedrainagecm²Surfaceabsorbantecm²/mPoidskgArticlen°400 400 70 - 100 - 1069 7,2 60591Les collecteurs TERRAFIX sont agréés au passage et piéton et chaises roulantes.Tous les collecteurs TERRAFIX sont disponibles en acier inoxydable CNS 1.4301. Délais de livraison rallongés.LINEFIX ® TERRAFIX ® RECYFIX ®PRO❙ 06/2013 257

TERRAFIX ® Prescriptif pour cahier des chargesTERRAFIX RESIST1. pc. Caniveau en PE-PP argenté, hauteur fixe □ 45 ou □ 75 mm.Longueur 1000 mm.Largeur totale 115 mm.Livraison et installation selon les conseils de pose du fabricant.2. pc. Avec grille en PE-PP □ à barreaux longitudinaux □ mailles 8x21 noire ou argentée.Avec grille en galva ou inox □ à barreaux longitudinaux □ à fente 80x9 □ mailles 30x10□ perforée Ø 6 mm.3. pc. Accessoires : ObturateursClavette de fixationSet de réglageTERRAFIX STEEL1. pc. Caniveau en □ acier galva - □ inox.Hauteur fixe □ 45 ou □ 75 mm.Longueur 1000 mm.Largeur totale 115 mm.Livraison et installation selon les conseils de pose du fabricant.2. pc. Avec grille en PE-PP □ à barreaux longitudinaux □ mailles 8x21 noire ou grise.Avec grille en galva ou inox □ à barreaux longitudinaux □ à fente 80x9 □ mailles 30x10□ perforée Ø 6 mm.3. pc. Accessoires : ObturateursClavette de fixationSet de réglageTERRAFIX STEEL 2001. pc. Caniveau en acier galvanisé. Hauteur fixe 50 mm.Longueur 1000 mm. Largeur totale 200 mm.2. pc. Avec grille en acier galvanisé mailles 30x10.Livraison et installation selon les conseils de pose du fabricant3. pc. Accessoires : Canal de liaison galva258

TERRAFIX ®Conseils de mise en œuvreFASERFIX ®KSLINEFIX ® TERRAFIX ® RECYFIX ®PRORECYFIX ®PLUS XRECYFIX ®PLUSRECYFIX ®STANDARD FASERFIX®STANDARD FASERFIX®POINTFASERFIX ®SUPERTERRAFIX Standard1. pc. Caniveau en acier galvanisé.Type 1 hauteur réglable 58-90 mm. Longueur 1000 mm. Largeur totale 139 mm.Type 2 hauteur réglable 110-160 mm. Longueur 1000 mm. Largeur totale 139 mm.Type 3 hauteur réglable 90-130 mm. Longueur 1000 mm. Largeur totale 252 mm.2. pc. Avec grille en acier galvanisé □ passerelle fente 75x9 - □ mailles 30/10 - □ perforée Ø 6 mm.Livraison et installation selon les conseils de pose du fabricant3. pc. Accessoires : Tamis gravierCanal de liaison galvaTERRAFIX point1. pc. Collecteur en acier galvanisé - hauteur fixe 60 mm.Type 1 : Lxl 250x250 mm. Avec grille en galva □ passerelle, □ mailles 30/10.Type 2 : Lxl 400x400 mm. Avec grille en galva mailles 30/10.2. pc. Collecteur en acier galvanisé - hauteur variable 70-100 mm.Type 1 : Lxl 250x250 mm. Avec grille en galva □ passerelle, □ mailles 30/10.Type 2 : Lxl 400x400 mm. Avec grille en galva mailles 30/10.RECYFIX ®NCRECYFIX ®FASERFIX®TRAFFIC FASERFIX®TRAFFICRECYFIX ®FASERFIX ®HICAP ® BIG❙ 06/2013 259
