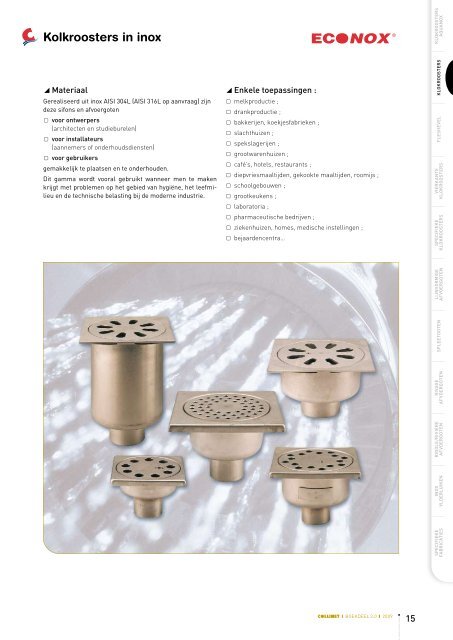

Kolkroosters in inoxKLOKROOSTERSAQUANOX◢ materiaalGerealiseerd uit inox AISI 304l (AISI 316l op aanvraag) zijndeze sifons en afvoergoten▢ voor ontwerpers(architecten en studieburelen)▢ voor installateurs(aannemers of onderhoudsdiensten)▢ voor gebruikersgemakkelijk te plaatsen en te onderhouden.dit gamma wordt vooral gebruikt wanneer men te makenkrijgt met problemen op het gebied van hygiëne, het leefmilieuen de technische belasting bij de moderne industrie.◢ Enkele toepassingen :▢ melkproductie ;▢ drankproductie ;▢ bakkerijen, koekjesfabrieken ;▢ slachthuizen ;▢ spekslagerijen ;▢ grootwarenhuizen ;▢ café’s, hotels, restaurants ;▢ diepvriesmaaltijden, gekookte maaltijden, roomijs ;▢ schoolgebouwen ;▢ grootkeukens ;▢ laboratoria ;▢ pharmaceutische bedrijven ;▢ ziekenhuizen, homes, medische instellingen ;▢ bejaardencentra…FLESHEVELVIERKANTEKLOKROOSTERSSPEcIFIEKEKLOKROOSTERSSPEcIFIEKEFAbRIcATIESINOXVLOERLUIKENRIgOLE/RIVIèREAFVOERgOTENRIVAgEAFVOERgOTENSPLEETgOTENLIjNVORmIgEAFVOERgOTENKLOKROOSTERS❙ Boekdeel 3.0 ❙ 200915

KLOKROOSTERSAQUANOXKlokroosters in inox100 x 100 mm Onderaansluiting Ø 40KLOKROOSTERSArt.nrbeschrijving10.40 Vrijliggend rozetroosterAAFLESHEVEL10.40 V Met veiligheidsschroef10.40 LZijuitlaat met vrijliggend rozetroosterHHGGVIERKANTEKLOKROOSTERSSPEcIFIEKEKLOKROOSTERS10.40 LV10.40110.401 V10.40 F10.40 Fb10.40 FLZijuitlaat met veiligheidsschroefVrijliggend rozetroosterMet veiligheidsschroefMet veiligheidsklokVerlaagd model, met veiligheidsklokMet veiligheidsklok, zijuitlaatHLHLAØSØBAØSØBG GL LFFLIjNVORmIgEAFVOERgOTENSPLEETgOTENRIVAgEAFVOERgOTENRIgOLE/RIVIèREAFVOERgOTENArt.nrAmm10.40 FbL10.40 cF10.40 cFLØ bmmVerlaagd model, met veiligheidsklok,zijuitlaatRond model, met veiligheidsklokRond model, met veiligheidsklok,zijuitlaatØ SmmHmmLmmgmmFmmØBØBAntidiefstalLast kN(40x10)10.40 100x100 76 40 35 30 15 - nee 1,3 0,310.40V 100x100 76 40 35 30 15 - ja 1,3 0,410.40L 100x100 76 40 35 20 15 75 nee 1,3 0,410.40LV 100x100 76 40 35 20 15 75 ja 1,3 0,410.401 100x100 76 40 70 25 45 - nee 1,3 0,510.401V 100x100 76 40 70 25 45 - ja 1,3 0,510.40F 100x100 85 40 53 30 30 - ja 2,0 0,610.40Fb 100x100 85 40 35 30 15 - ja 2,0 0,510.40FL 100x100 85 40 53 30 30 105 ja 2,0 0,710.40FbL 100x100 85 40 35 40 15 80 ja 2,0 0,610.40cF Ø100 85 40 53 30 30 - ja 2,0 0,610.40cFL Ø100 85 40 53 35 30 105 ja 2,0 0,7ØSØSmassakgINOXVLOERLUIKENSPEcIFIEKEFAbRIcATIES◢ KenmerkenGemeenschappelijke kenmerken▢ Kloksifon 100 x 100 of Ø100 met aardcontact uit inoxnr 1.4301/AISI 304L volgens de EN-norm 10088-1.10.40 - 10.40V - 10.40L - 10.40LV - 10.401 - 10.401V▢ Onderaansluiting Ø 40 mm.▢ Afwatering 0,25 l/s met rozetrooster meteen verdeelde belasting van 1,3 kN.grondplaat : PLA402310.40 F - 10.40 FB - 10.40 FL - 10.40 FBL10.40 CF - 10.40 CFL▢ Onderaansluiting Ø 40 mm met veiligheidsklok.▢ Geleverd met kunststof sleutel. Het zichtbaar gedeelteis spiegelglad waardoor zowel het klokrooster alsde afgewerkte vloer volledig tot hun recht komen.▢ Afwatering 0,26 l/s met een rozetroosterdat weerstand biedt aan een belasting van2 kN over een oppervlakte van Ø 30.◢ Vooral aan te bevelen voor :Sanitaire lokalen, badkamers, douches, laboratoria. door hetrozetrooster met veiligheidsschroef kunnen deze kloksifonsook in openbare gebouwen geplaatst worden.16❙ Boekdeel 3.0 ❙ 2009

Klokroosters in inox200 x 200 mm Onderaansluiting Ø 80KLOKROOSTERSAQUANOXArt.nrA 20.80A 20.80 SbeschrijvingSifon-kolk met standaard rozetrooster.(Cfr. hiernaast afgebeeldeschets)Rozetroosters met kleineopeningen Ø 8 mmKLOKROOSTERSFLESHEVELA 20.80 RVersterkt rozetrooster voor zwarelasten - openingen Ø 15 mmVIERKANTEKLOKROOSTERSA 20.80AjcVol rozetrooster om afvloeiingtijdelijk tegen te houden metafdichtingsring en buitenpotSPEcIFIEKEKLOKROOSTERSV85Zuignap voor het openen van hetvol rozetroosterP80 korf uit INoX voor afwatering Ø80,capaciteit 0,30l massa 0,08 kgLIjNVORmIgEAFVOERgOTENArt.nrAmmØ bmmØ SmmHmmLmmgmmAntidiefstalKorfLast kN(40x10)A20.80 200x200 150 80 95 60 50 nee P80 11 2,80A20.80S 200x200 150 80 95 60 50 nee P80 19 3,15A20.80R 200x200 150 80 95 60 50 nee P80 41 3,60A20.80Ajc 200x200 150 80 95 60 50 nee P80 49 3,90massakgSPLEETgOTENRIVAgEAFVOERgOTEN◢ Kenmerken kloksifon▢ Sifon-kolk 200 x 200 uit inox EN 1.4301.▢ Onderaansluiting Ø 80.◢ Vooral aan te bevelen voor :de sifon-kolk getuigt van een vooruitgang op het gebied vanhygiëne en ergonomie daar het volledige onderhoud van hetklokrooster vergemakkelijkt wordt.grondplaat : PLA8023RIgOLE/RIVIèREAFVOERgOTENINOXVLOERLUIKENSPEcIFIEKEFAbRIcATIES❙ Boekdeel 3.0 ❙ 200919

KLOKROOSTERSAQUANOXKLOKROOSTERSFLESHEVELKlokroosters in inox250 x 250 mm Onderaansluiting Ø 100Art.nrbeschrijving25.100 Vrijliggend rozetrooster25.100 V Met veiligheidsschroef25.100 S Rozetroosters met kleineopeningen Ø 8 mmVIERKANTEKLOKROOSTERSSPEcIFIEKEKLOKROOSTERS25.100 SV Met veiligheidsschroef25.100 R Versterkt rozetroostervoor zware lastenopeningen Ø 20 mm25.100 RV Met veiligheidsschroefP100korf uit inoxvoor afwatering Ø 100 mmSPLEETgOTENLIjNVORmIgEAFVOERgOTENRIVAgEAFVOERgOTENArt.nrAmmØ bmmØ SmmHmmLmm25.100 250x250 205 100 105 50 60 nee P100 2 3,725.100V 250x250 205 100 105 50 60 ja P100 2 3,725.100S 250x250 205 100 105 50 60 nee P100 2 3,825.100SV 250x250 205 100 105 50 60 ja P100 2 3,825.100R 250x250 205 100 105 50 60 nee P100 13 4,825.100RV 250x250 205 100 105 50 60 ja P100 13 4,8gmmAntidiefstalKorfLast kN(40x10)massakgRIgOLE/RIVIèREAFVOERgOTENINOXVLOERLUIKEN◢ Kenmerken▢ Kloksifon 250 x 250 uit inox nr EN 1.4301/AISI 304Lof EN 1.4401 AISI 316L (voor zwembaden).▢ Onderaansluiting Ø 100 mm.▢ Afwatering 2 l/sec.▢ Reukslot volgens EN-norm 1253-1.▢ 4 verankeringen.◢ Vooral aan te bevelen voor :Alle gebruik - door zijn afgeronde vorm wordt het onderhouden de ontsmetting vergemakkelijkt.dit “multi-functioneel” model wordt heel veel geplaatst inhet hotelwezen.Goede prijs/kwaliteitsverhouding.SPEcIFIEKEFAbRIcATIESgrondplaat : PLA1002320❙ Boekdeel 3.0 ❙ 2009

Klokroosters in inox300 x 300 mm Onderaansluiting Ø 100KLOKROOSTERSAQUANOXArt.nrbeschrijvingKLOKROOSTERS30.100 Vrijliggend rozetrooster30.100 S Rozetroosters met kleineopeningen Ø 8 mmFLESHEVEL30.100 SV Met veiligheidsschroef30.100 F / 30.100 PF30.100 F Met klokput30.100 PF Met klokput en korfcapaciteit 1,1lVIERKANTEKLOKROOSTERS30.100 PRF Met klokput capaciteit 1,1l enrozetrooster voor zelfreinigingvan de gleuf.30.100 Ajc Met vol rozetrooster omafvloeiing tijdelijk tegen tehouden. Met afdichtingsring enbuitenpot.V85ZuignapP 100korf uit inox capaciteit 0,45 lvoor afwatering Ø 100 mm30.100 PRF30.100 AJCSPEcIFIEKEKLOKROOSTERSLIjNVORmIgEAFVOERgOTENArt.nrAmm◢ Kenmerken▢ Kloksifon 300 x 300Ø bmm▢ Uit inox EN 1.4301/AISI 304L of EN 1.4401/AISI 316L.▢ Onderaansluiting Ø 100 mm.Ø Smm▢ Reukslot : 60 mm volgens EN-norm 1253-1.▢ Al de rozetroosters zijn onderling verwisselbaar.Hmm▢ Het grondvlak is uitgerust met 4 verankeringshaken.Lmm30.100 300x300 220 100 105 55 60 nee P100 7 5,230.100S 300x300 230 100 105 55 60 nee P100 14 6,230.100SV 300x300 230 100 105 55 60 ja P100 14 6,230.100F 300x300 220 100 130 60 60 nee P100 8-50 7,030.100PF 300x300 220 100 130 60 60 nee P100 8-50 7,530.100PRF 300x300 220 100 150 60 60 nee P100 16-150 9,030.100Ajc 300x300 230 100 105 55 55 nee P100 40 8,1gmmAntidiefstalKorf◢ Vooral aan te bevelen voor :Last kN(40x10)massakgUniverseel gebruik. de meeste problemen die voorkomen bijlandbouw-voedingsnijverheid, ziekenhuizen, farmaceutischebedrijven & technische gebouwen worden opgelost door hetplaatsen van dit klokrooster waarop men 7 verschillenderozetroosters kan aanpassen.Het is ook zeer belangrijk om de aandacht te vestigen op devoordelen wat betreft onderhoud en zijn stevigheid.SPLEETgOTENRIVAgEAFVOERgOTENRIgOLE/RIVIèREAFVOERgOTENINOXVLOERLUIKENgrondplaat : PLA10023SPEcIFIEKEFAbRIcATIES❙ Boekdeel 3.0 ❙ 200921

KLOKROOSTERSAQUANOXKLOKROOSTERSFLESHEVELKlokroosters in inox400 x 400 mm Onderaansluiting Ø 150Art.nrbeschrijving40.150 PF Anti-slip rozetrooster metstraalbrekend mazenrooster.Met klokput en korf van 3,4 lmet neerklapbaar handvat.VIERKANTEKLOKROOSTERS40.150 PRF Zwaar rozetrooster zelfreinigingvan de gleuf.Met klokput en korf van 3,4 lmet neerklapbaar handvat.LIjNVORmIgEAFVOERgOTENSPEcIFIEKEKLOKROOSTERSSPLEETgOTENArt.nrAmmØ bmmØ SmmHmmLmm40.150 PF 400x400 340 154 200 55 70 nee P150 6 40 16,040.150PRF 400x400 340 154 200 55 70 nee P150 19 110 20,6gmmAntidiefstalKorf Last kN massa40x10 Verdeeld. kgRIVAgEAFVOERgOTENRIgOLE/RIVIèREAFVOERgOTEN◢ Kenmerken▢ Klokrooster Reeks F 300 x 300 in inox nr 1.4301/AISI 304L volgens EN-norm 10088-1.▢ Onderaansluiting Ø 150 mm.▢ Afwatering 4,7 l/sec.▢ 4 verankeringshaken.◢ Vooral aan te bevelen voor :de vorm van de klokput en korf met neerklapbaar handvatbiedt vele voordelen. deze sifons zijn praktisch wat hun onderhoudbetreft. Zij zijn universeel - kunnen in eender welkeindustrie en/of plaatsen, waar hygiëne een pluspunt vormt,worden gebruikt.INOXVLOERLUIKENgrondplaat : PLA15023SPEcIFIEKEFAbRIcATIES22❙ Boekdeel 3.0 ❙ 2009

KLOKROOSTERSAQUANOXKLOKROOSTERSFLESHEVELVIERKANTEKLOKROOSTERSKlokroosters in inox met korf250 x 250 mm Onderaansluiting of zijuitlaat Ø 100350 x 350 mm Onderaansluiting of zijuitlaat Ø 125Art.nrUitlaatcapaciteitkorf lAfwateringl/sec.Last kN40 x 10 VerdeeldmassakgRef.grondplaat25.100P onder- 2,6 2 11 30 7,3 PlA10025.100PR onder- 2,6 2 16 35 7,8 PlA10025.100L Zijuitlaat - 2 11 30 6,625.100LP Zijuitlaat 2,6 2 11 30 7,425.100LPR Zijuitlaat 2,6 2 16 35 7,935.125P onder- 7,0 3,8 25 35 14,3 PlA12535.125LP Zijuitlaat 6,6 3,8 25 35 14,0INOXVLOERLUIKENSPEcIFIEKEFAbRIcATIESRIgOLE/RIVIèREAFVOERgOTENRIVAgEAFVOERgOTENSPLEETgOTENLIjNVORmIgEAFVOERgOTENSPEcIFIEKEKLOKROOSTERS◢ Kenmerkenklokrooster 250 x 250 of 350 x 350. met cilindervormigevoetplaat en afgeronde bodem. Afzonderlijke klokput en korf.Uit inox nr 1.4301/AISI 304l of 1.4401/AISI 316l volgen eNnorm10088-1. onderaansluiting of zijuitlaat Ø 100 of 125mm. Reukslot volgens eN-norm 1253-1.4 verankeringshaken.Stop in elastomeer voorzien bij de modellen met zijuitlaatvoor de inspectie van de afwateringsleiding.◢ Vooral aan te bevelen voor :Zij zullen het meest hun dienst bewijzen daar waar menklokroosters nodig heeft met korf. Ze zijn robuust - gemakkelijkqua onderhoud - voor doorgang van alle soorten lasten - metonder- of zij-uitlaat. landbouw- en voedingsnijverheid metveel afval en een omvangrijke afvloeiing, vleesverwerkendebedrijven, conservefabrieken voor groenten en fruit,grootkeukens, wijnbouw, diepvrieswaren…de sifons uit inox nr 1.4404/AISI 316l zijn vooral ontworpenvoor de zeevruchtenindustrie.24❙ Boekdeel 3.0 ❙ 2009

Inox klokroosters met grote korf250 x 250 mm Zijuitlaat Ø 108 /Onderaansluiting Ø 108◢ Zijuitlaat Ø 100Art.nrbeschrijvingKorflReukslotmm25 cgL Mazenrooster 2,6 60 27 7,025 cEPL RT 2,6 60 53 8,3LastkN (1)massakgKLOKROOSTERSAQUANOXKLOKROOSTERSFLESHEVEL25025062Ø108250VIERKANTEKLOKROOSTERS150◢ Onderaansluiting Ø 100Art.nrbeschrijvingKorfl206ReukslotmmAfwat.l/sec.25 cgV Mazenrooster - 60 2 27 -25 cgVP Mazenrooster 2,6 60 2 27 7,025 cEPV RT - 60 2 53 -25 cEPVP RT 2,6 60 2 53 8,5LastkN (1)massakgSPEcIFIEKEKLOKROOSTERSLIjNVORmIgEAFVOERgOTEN250 250200SPLEETgOTEN150 206Rozetrooster met periferische waterinlaat◢ ToepassingsgebiedenDe voedingsindustrie▢ Spekslagerijen - Kaasmakerijen▢ Banketbakkerij - Bakkerijen▢ Brouwerijen - Zuivelfabrieken▢ Bottelarijen (aanwezigheid van stukken glas of etiketten)Medische of paramedische sector▢ Laboratoria▢ Ziekenhuizen▢ Farmaceutische bedrijven◢ beschrijving▢ Kwaliteit van het materiaal : Inox AISI 304L▢ Plaatdikte : 2 mm▢ Sectie : 250 x 250 mm▢ Uitlaat : Zijuitlaat of onderaansluiting▢ Met straalbrekend anti-slip mazenroostermet veiligheidsmazen 22/22 of meteen rozet RT voor zware lasten▢ Verankeringen (4 st./lm)▢ Met bescherming bovenaan▢ Elektrolytisch polijsten (optie)Teneinde de kwaliteit van onze producten te verbeteren,stellen wij in optie een aanvullende beschermingper elektrolytisch polijsten voor. Voordelen :) een eenvormig schitterend aspect eneen onberispelijke afwerking) een betere weerstand tegen chemische stoffen) een betere weerstand tegen corrosie) een toename van de zuiverheid van inox (het elektrolytischpolijsten geeft een glad en onaantastbaar oppervlak).RIVAgEAFVOERgOTENRIgOLE/RIVIèREAFVOERgOTENINOXVLOERLUIKENSPEcIFIEKEFAbRIcATIES(1)Op de proef gestelde lasten volgens concept van de EN 1253-2 norm.❙ Boekdeel 3.0 ❙ 200925

Klokroosters voor dichting onderde betegeling van vochtige lokalenArt.nrbeschrijving10.40 RbD Zijuitlaat Ø 40mmKLOKROOSTERSAQUANOXKLOKROOSTERSFLESHEVEL10.40 RbDV Idem met veiligheidsschroef10.40 RbLD Zijuitlaat Ø 40mmVIERKANTEKLOKROOSTERS10.40 RbLDV Idem met veiligheidsschroefSPEcIFIEKEKLOKROOSTERSArt.nrAmmØ bmmØ SmmHmmH2mmLmm10.40RbD 100x100 - 40 - - - 14 280x280 - 0,25 - 1,3 -10.40RbDV 100x100 - 40 - - - 14 280x280 - 0,25 - 1,3 -10.40RbLD 100x100 - 40 - - - 14 280x280 - 0,25 - 1,3 -10.40RbLDV 100x100 - 40 - - - 14 280x280 - 0,25 - 1,3 -gmmgrond. PmmKorfAfwatl/sec.40x10Last kNVerdeeld.massakgLIjNVORmIgEAFVOERgOTENSPLEETgOTEN◢ Kenmerken▢ Kloksifon 100x100uit inox nr 1.4301/AISI304L volgens EN-norm 10088-1.▢ Met zijuitlaat/onderaansluiting Ø 40 mm.▢ Grond- en waterdichtingsplaat 280 x 280 mm▢ Rozetroosters met kleine openingen Ø 8 mm▢ Kolk los van het deksel▢ Met aardcontact.▢ Reukslot : 14 mm◢ Vooral aan te bevelen voor :Het aanleggen van reukloze evacuatiesystemen in uiterstvochtige lokalen (klasse eB), betegelde of ceramische vloermet een dichte onderlaag : sanitair, douches, collectievekeukens, wasplaatsen, medische centra, thermen, laboratoria,voedingsnijverheid. deze sifons worden vaak gebruikt bijrehabilitaties. Ze dienen door een specialist van dichtheidstechniekengeplaatst te worden.RIVAgEAFVOERgOTENRIgOLE/RIVIèREAFVOERgOTENINOXVLOERLUIKENSPEcIFIEKEFAbRIcATIES❙ Boekdeel 3.0 ❙ 200929

KLOKROOSTERSAQUANOXTelescopische klokroostersKLOKROOSTERSFLESHEVELVIERKANTEKLOKROOSTERSSPEcIFIEKEKLOKROOSTERSLIjNVORmIgEAFVOERgOTENSPLEETgOTENArt.nrbeschrijving15.50 RbD onderaansluiting Ø 5025.100 Rb onderaansluiting Ø 100Vrijliggend rozetrooster25.100 RbS Idem met veiligheidsrozet metopeningen Ø 825.100 RbP onderaansluiting Ø 100 metkorf en standaardrozetrooster25.100 RbPS Idem met veiligheidsrozet metopeningen Ø 825.90 RbLP Zijuitlaat Ø 90 met korf enstandaardrozetrooster25.90 RbLPS Zijuitlaat Ø 90 met korf enveiligheidsrozet Ø 8◢ Kenmerken▢ Telescopisch klokroosteruit inox nr 1.4301/AISI 304Lvolgens EN-norm 10088-1.▢ Met reukslot volgensEN-norm 1253.1▢ In de hoogte verstelbaar▢ Het bovenkader dat gescheidenis van de voetplaat kan 360°rond zijn vertikale as draaienen ± 12° overhellen.▢ De voetplaat is voorzien vaneen afdichtingsplaat.▢ Onderaansluiting of zijuitlaat.▢ Met of zonder inox korf voorde opvang van afval.◢ Vooral aan te bevelenvoor :Vergemakkelijkt het werk van de bemiddelaars.de plaatsing dient in 3fasen te gebeuren :- metselwerk- afdichting (indien beschreven)- vloerbekledingRIgOLE/RIVIèREAFVOERgOTENRIVAgEAFVOERgOTENINOXVLOERLUIKENSPEcIFIEKEFAbRIcATIES25.100 RB / 15.50 RBD 25.90 RBLP 25.100 RBPArt.A Ø b H H2 H3 L Ø S F g P cap Afwat Last kNmassanr mm mm mm mm mm mm mm mm mm mm l l/secverdeeld.40x10kg15.50RbD 150x150 125 80 15 50 30 50 - 50 280x280 - 0,55 3,3 - 1,925.100Rb 250x250 210 120 30 90 55 100 - 70 450x450 - 2 11 30 7,625.100RbS 250x250 210 120 30 90 55 100 - 70 450x450 - 2 11 7 7,725.100RbP 250x250 210 295 30 90 55 100 - 70 450x450 3,5 2 11 30 9,925.100RbPS 250x250 210 295 30 90 55 100 - 70 450x450 3,5 2 11 30 10,125.90RbLP 250x250 210 295 30 90 65 90 210 70 450x450 2,4 1,7 11 30 9,425.90RbLPS 250x250 210 295 30 90 65 90 210 70 450x450 2,4 1,7 11 30 9,630❙ Boekdeel 3.0 ❙ 2009

Telescopische klokroostersKLOKROOSTERSAQUANOXArt.nrbeschrijving25.100 TcH Met mazenrooster25.100 TcHP Met mazenrooster en korf25.100 TcHb Met stavenrooster25.100 TPcHb Met stavenrooster en korf25.100 TLcH Rooster met kleine openingen25.100 TLPcH Idem met korf25.100 TLcHb Met stavenrooster25.100 TLPcHb Met stavenrooster en korf30.100 PRFT Met versterkt rooster enklok korf◢ Kenmerken▢ Telescopisch klokroosteruit inox nr 1.4301/AISI 304Lvolgens EN-norm 10088-1.▢ Met reukslot volgensEN-norm 1253.1▢ In de hoogte verstelbaar▢ Het bovenkader dat gescheidenis van de voetplaat kan 360°rond zijn vertikale as draaienen ± 12° overhellen.▢ De voetplaat is voorzien vaneen afdichtingsplaat.▢ Onderaansluiting of zijuitlaat.▢ Met of zonder inox korf voorde opvang van afval.◢ Vooral aan te bevelenvoor :Vergemakkelijkt het werk van de bemiddelaars.de plaatsing dient in 3fasen te gebeuren :- metselwerk- afdichting (indien beschreven)- vloerbekledingKLOKROOSTERSFLESHEVELRIVAgEAFVOERgOTENVIERKANTEKLOKROOSTERSSPEcIFIEKEKLOKROOSTERSLIjNVORmIgEAFVOERgOTENSPLEETgOTENArt.nrAmmØ bmmHmmH2mmH3mmLmm25.100TcH 250x250 220 195 35 85 65 100/110 60 480 - 2 27 7,625.100TPcH 250x250 220 195 35 85 65 100/110 60 480 1,7 2 27 8,025.100TcHb 250x250 220 195 35 85 65 100/110 60 480 - - 38 8,225.100TPcHb 250x250 220 195 35 85 65 100/110 60 480 1,7 2 38 8,525.100TLcH 250x250 220 260 35 85 65 100 60 480 - 1,7 H 1,5 7,725.100TLPcH 250x250 220 260 35 85 65 100 60 480 1,7 1,7 H 1,5 8,425.100TLcHb 250x250 220 260 35 85 65 100 60 480 - 1,7 38 8,625.100TLPcHb 250x250 220 260 35 85 65 100 60 480 1,7 1,7 38 930.110PRFT 300x300 220 130 70 120 60 110 60 480 1,1 2,2 50 15Ø SmmgmmØ PmmcaplAfwatl/secLastkNmassakgRIgOLE/RIVIèREAFVOERgOTENINOXVLOERLUIKENSPEcIFIEKEFAbRIcATIES* Prijs op aanvraag❙ Boekdeel 3.0 ❙ 200931

KLOKROOSTERSAQUANOXKLOKROOSTERSFLESHEVELVIERKANTEKLOKROOSTERSSPEcIFIEKEKLOKROOSTERSLIjNVORmIgEAFVOERgOTENSPLEETgOTENRIVAgEAFVOERgOTENPlaatsingsaanwijzingOnderhoudsvoorwaarden◢ Raadgevingende klokroosters zijn perfect aangepast aan de meest gangbarevormen van vloerbedekkingen, namelijk tegels en hars.Zij beantwoorden aan de strengste eisen inzake hygiëne, corrosiebestendigheiden vervorming.Ze bieden weerstand tegen zware temperatuurschokken enbelastingen van allerlei aard.de verzorgde fabricage waarbij vooral voor ronde vormen gekozenwerd, zorgt voor een gemakkelijk onderhoud.Beroepslui uit het bouwbedrijf en schoonmaakondernemingenstellen de eenvoudige, praktische plaatsing ten zeersteop prijs. Bovendien zorgt de lange levensduur ervoor dat devloeren en hun ondoordringbaarheid beschermd worden.door de verscheidenheid aan rozetroosters die op de gestandaardiseerdevoetplaten ingepast kunnen worden, zijn delokalen beter toegerust voor eventuele veranderingen achteraf- verplaatsen van de machines bijvoorbeeld - waardoorgebouwen gemakkelijker gewijzigd en lokalen flexibeler gebruiktkunnen worden.er moeten voldoende klokroosters voorzien worden om al hetafvalwater op te vangen. de plaats van installatie moet zeerzorgvuldig worden gekozen, van bij het ontwerpen van de lokalen,dit om te vermijden dat het afvloeiingstraject te langwordt of dat het afvalwater gaat stagneren, waardoor haardenvan verontreiniging ontstaan. de dimensionering moet bestudeerdworden voor een snelle en gemakkelijke afvoer van hetdetergentenschuim, wat het waterverbruik ten goede komt.◢ Voorzorgen die men in acht dient te nemenbij het onderhoud van inox oppervlakkenInox 1.4301/AISI 304l, 1.4306/AISI 304l en 1.4401/AISI 316lvolgens de europeese norm eN 10088-1 wordt vooral gebruiktvoor het vervaardigen van klokroosters, afvoergoten endeksels. Ze moeten wel regelmatig onderhouden worden.KlokroosterHet zijn de veralgemeende schakeringen in de machines vande landbouw- voedingsnijverheid (pasteurisering, melkproductie,keukens, …). Ze zijn gemakkelijk te onderhouden ende vervuilde oppervlakken verkrijgen terug hun mooi aspectdoor ze regelmatig te reinigen.Bij het gebruik van chloor-producten of javel, gelieve hetvolgende te respecteren :1. Voor het ontsmetten, de oppervlakken reinigen en spoelenmet helder water, dit om alle organische en mineraleafvalstoffen te verwijderen;2. Doseren : 12° chl in 0,5 l. bleekwater voor 10 l. water;3. ± 10 minuten laten trekken en dan met voldoende waterspoelen om alle chloorrestanten te verwijderen (bleekwatermax. 30°C).◢ Werkwijze1. De beschermingsstrook niet verwijderen voor het eindevan de werken; dit om de corrosie van inox tegen tegaan.2. De verankeringen losmaken.3. De rand van de sifon of de goot bekleden met hydraulisch-of harsmortel; dit om luchtbelvorming tegen tegaan. Wachten tot de mortel goed opgedroogd is.4. In de uitsparing het onderstel van het klokrooster aansluitenen erop letten dat de verschillende sifons loodrechtt.o.v. elkaar staan. Beton gieten.5. Bij gebruik van de grondplaat wordt het onderstel vanhet klokrooster geplaatst, rekening houdend met dedichtheid die men op de grondplaat aanbrengt.6. Ondervloer gieten en het klokrooster of afvoergoot vastzettenin ‘t beton nadat een juiste positionering werdvastgelegd.7. Rekening houden met de bekleding en de gebruiksvoorwaardenvoor ‘t voegen van de sifonrand.Grondplaat voor afdichting en plaatsingINOXVLOERLUIKENSPEcIFIEKEFAbRIcATIESRIgOLE/RIVIèREAFVOERgOTENVeiligheidsschroef32❙ Boekdeel 3.0 ❙ 2009

Cirkelvormige klokroosters voor buigzamePVC vloeren Ø 145 • Onderaansluiting Ø 40KLOKROOSTERSAQUANOXFLESHEVELKLOKROOSTERSArt. 14.40VIERKANTEKLOKROOSTERSArt. 14.40VSPEcIFIEKEKLOKROOSTERSArt.nrbeschrijving14.40 Vrijliggend rozetrooster14.40 V Met veiligheidsschroef21.50 Vrijliggend rozetrooster21.50 V Met veiligheidsschroef21.50 P Met korf◢ Kenmerken▢ klokrooster uit inox nr 1.4301/AISI 304lvolgens eN-norm 10088-1.▢ Met flens voor volledige afdichting, speciaalontworpen voor soepele waterdichte enslipwerende vloerbekledingen.◢ Vooral aan te bevelen voor :Voor een hygiënisch en dicht afwateringssysteem voorbuigzame PVC vloeren. Het plaatsen dient te gebeurenvolgens de voorschriften en door een gespecialiseerdefirma.LIjNVORmIgEAFVOERgOTENSPLEETgOTENRIVAgEAFVOERgOTENArt.nrØ AmmØ bmmØ cmmØ SmmArt. 21.50HmmgmmLmmgrondplaat : PLA40-PLA50AntiKorfmmAfwatl/sec40x10Last kNverdeeld.14.40 145 80 120 40 40 18 30 - - 0,25 0,7 1,3 0,6 PlA4014.40 V 145 80 120 40 40 18 30 Ja - 0,25 0,7 1,3 0,6 PlA4021.50 198 120 170 50 90 60 40 - - 0,55 3,3 5,0 1,9 PlA5021.50 V 198 120 170 50 90 60 40 Ja - 0,55 3,3 5,0 1,9 PlA5021.50 P 198 120 170 50 90 60 40 - P50 0,55 3,3 5,0 1,9 PlA5023massakggrondplaatRIgOLE/RIVIèREAFVOERgOTENINOXVLOERLUIKENSPEcIFIEKEFAbRIcATIES❙ Boekdeel 3.0 ❙ 200933

KLOKROOSTERSAQUANOXKLOKROOSTERSFLESHEVELVIERKANTEKLOKROOSTERSSPEcIFIEKEKLOKROOSTERSCirkelvormige klokroosters voor buigzamePVC vloeren Ø 240 • Onderaansluiting Ø 63Art.nr24.63 Standaard rozetrooster 0,75 11 50 424.63 V Idem met veiligheidsschroef 0,75 11 50 4A 24.80 Sifon-kolk + Standaard rozet. 0,75 11 50 424.63 S Veiligheidsrozetroosteropeningen Ø 8 mm0,75 19 50 4,324.63 SV Idem met veiligheidsschroef 0,75 19 50 4,3A 24.80 SSifon-kolk + Veiligheidsrozet.openingen Ø 8 mm0,75 19 50 4,424.63 E Veiligheidsrozetrooster - licht 0,75 0,5 50 3,3A 24.80 EbeschrijvingSifon-kolk + Veiligheidsrozetrooster- lichtAfwat.l/secLast kN40x10Reukslotmm0,75 0,5 50 3,424.63 R Rozetrooster voor zware lasten 0,75 41 50 4,7massakg24.63 RV Idem met veiligheidsschroef 0,75 41 50 4,7LIjNVORmIgEAFVOERgOTENSPLEETgOTENA 24.80 RSifon-kolk + Rozetrooster voorzware lasten24.63 Ajc Vol rozetrooster met dichtingsvoegen klokA24.80 Ajc Sifon-kolk + Vol rozetrooster metdichtingsvoeg en klok0,75 41 50 4,80/1,5 49 50 5,00/1,5 49 50 5,0V 85 Zuignap voor vol rozetrooster - - - 0,11P 63 korf - - - 0,10RIgOLE/RIVIèREAFVOERgOTENINOXVLOERLUIKENSPEcIFIEKEFAbRIcATIESRIVAgEAFVOERgOTEN◢ Kenmerken▢ Klokrooster uit inox nr 1.4301/AISI 304Lvolgens EN-norm 10088-1.▢ Aangepast aan de dichte en anti-slipbuigzame vloerbekledingen▢ Onderaansluiting met of zonder kolk.▢ Het is mogelijk om op een gemeenschappelijkevoetplaat verschillende types rozetroosters aan tebrengen zodat men een adequate oplossing kan biedenvoor elk soort van belasting, veiligheid of evacuatie.▢ Dit gemak verzekert een snelle en economischeverandering wat betreft het gebruik van delokalen die hiermee worden uitgerust.▢ Deze klokroosters kunnen geplaatst wordenin vloeren met S.E.L. (vezeldichting).◢ Vooral aan te bevelen voor :Ziekenhuizen, geriatrie, onderwijsinstellingen, keukens,laboratoria, gemeenschappelijke douches, vleesindustrie,kazernes, wasruimte, pharmaceutische en chemische industrie,voedingsnijverheid in al zijn facetten, rehabilitatie … Het“kolk” - systeem laat zich gelden op hygiënisch en ergonomischvlak.* Prijs op aanvraag34❙ Boekdeel 3.0 ❙ 2009

Vierkantvormige klokroostersvoor buigzame PVC vloeren331 x 331 • Uitlaat Ø 100Art.nrbeschrijving25.100 ZPcH onderaansluiting Ø 10025.100 ZLPcH Zijuitlaat Ø 100◢ Kenmerken▢ Klokrooster uit inox nr 1.4301/AISI 304Lvolgens EN-norm 10088-1.▢ Met dichtingsflens aangepast aan dewaterdichte buigzame vloerbekleding.▢ Met straalbrekend anti-slip mazenrooster 22 x 22.▢ Met vrije klok en verwijderbare korf, capaciteit 2,6 l.◢ Vooral aan te bevelen voor :Industrieel gebruik, grootkeukens, …RIVAgEAFVOERgOTENSPLEETgOTENKLOKROOSTERSAQUANOXKLOKROOSTERSFLESHEVELLIjNVORmIgEAFVOERgOTENVIERKANTEKLOKROOSTERS25.100 ZPcH 331x331 190 190 - 60 255 60 2,6 22x22x25 2,2 27 7,3725.100 ZLPcH 331x331 220 190 160 60 255 60 2,6 22x22x25 2,2 27 7,47SPEcIFIEKEFAbRIcATIESSPEcIFIEKEKLOKROOSTERSArt.nrAmmcmmDmmFmmgmmHmmLmmcap.korf lmazenroostermazen x hAfwatl/secLastkNmassakgRIgOLE/RIVIèREAFVOERgOTENINOXVLOERLUIKEN* Prijs op aanvraag❙ Boekdeel 3.0 ❙ 200935

KLOKROOSTERSAQUANOXKLOKROOSTERSFLESHEVELVIERKANTEKLOKROOSTERSSPEcIFIEKEKLOKROOSTERSLIjNVORmIgEAFVOERgOTENKlokroosters voor buigzame PVC vloerenPlaatsingsaanwijzingen1. Plaatsing door metser of loodgieterIn overleg met de vloerder, de helling vormen - egalisatielaagaanbrengen.2. Flens losschroeven en verwijderen▢ De 6 schroeven zodanig vastdraaien datze nog wat boven de vloer uitsteken.▢ De vloerbekleding tot op ± 12 cm. van deboord van het klokrooster vastlijmen.▢ De vloerbekleding verder ontrollen - over sifon heen.▢ De plaats waar de 6 schroeven zichbevinden, aanduiden (middelpunt).▢ De 6 schroeven verwijderen.3. Tussen vloerbekleding en sifon een plankje schuiven▢ De 6 gaatjes uitsnijden d.m.v. een doorslag Ø 12.▢ Plankje wegnemen.▢ De polyurethaanlijm (2 bestanddelen)volledig om sifon heen aanbrengen.1 2 34. Het gedeelte van de vloerbekleding die het klokroosterbedekt, verwarmen om meer soepelheid te verkrijgen▢ Flens lichtjes indrukken. 2 à 3 schroevengebruiken zonder ze volledig in te schroeven.▢ Een opening van Ø 140 mm uitsnijden door alsleidraad de binnenrand van de flens te gebruiken.▢ Voorafgaand een kruisvormige inkervingin de vloerbekleding maken.5. De flens verwijderen▢ Mastieklaag aanbrengen.6. Flens opnieuw op zijn plaats zetten.▢ Achtereenvolgens de 6 schroeven indraaien. Vooralopletten dat er geen stofdeeltjes binnendringen. 12 cm12 cmMASTICMASTICSPLEETgOTEN12 cm4 5 6RIVAgEAFVOERgOTEN12 cmMASTICMASTIC12 cmRIgOLE/RIVIèREAFVOERgOTENLastenboektekstcmINOXVLOERLUIKENSPEcIFIEKEFAbRIcATIES◢ KlokroostersMASTICklokrooster uit inox AISI 304l met een perfecte evacuatie en hygiëne :- afmeting bovendeel klokrooster …… x …… mm- met vertikale uitlaat Ø ………… mm of zijdelingse uitlaat Ø ………… mm- met rozetrooster · type ………………· met of zonder veiligheidsschroef· met of zonder korf (indien beschikbaar)- model …………………… (Nr ref.)de klokroosters zullen geplaatst worden rekening houdend met de instructies van de fabrikant.Nadat U het model van het klokrooster heeft gekozen, is het voldoende dat U bovenvernoemde tekst vervolledigt a.h.v. detechnische fiche van het desbetreffende klokrooster (kenmerken van het product).36❙ Boekdeel 3.0 ❙ 2009
