<strong>OLIE</strong>AFSCHEIDERS IN HDPE<br />
KLEIN DEBIET<br />

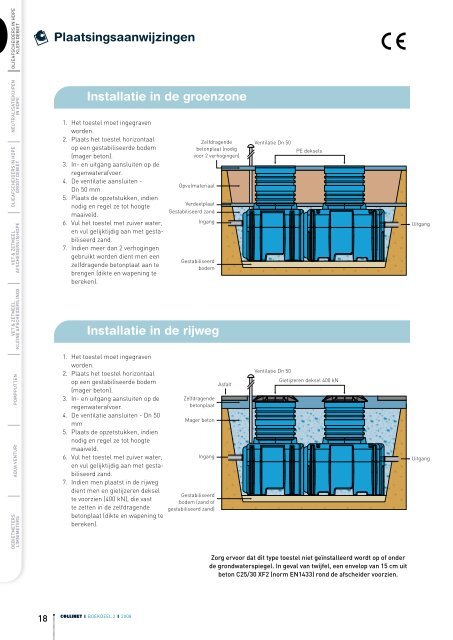

Plaatsingsaanwijzingen<br />
NEUTRALISATIEKUIPEN<br />
IN HDPE<br />
<strong>OLIE</strong>AFSCHEIDERS IN HDPE<br />
GROOT DEBIET<br />
VET & ZETMEEL<br />
AFSCHEIDERS IN HDPE<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
6.<br />
7.<br />
Installatie in de groenzone<br />
Het toestel moet ingegraven<br />
worden.<br />
Plaats het toestel horizontaal<br />
op een gestabiliseerde bodem<br />
(mager beton).<br />
In- en uitgang aansluiten op de<br />
regenwaterafvoer.<br />
De ventilatie aansluiten -<br />
Dn 50 mm<br />
Plaats de opzetstukken, indien<br />
nodig en regel ze tot hoogte<br />
maaiveld.<br />
Vul het toestel met zuiver water,<br />
en vul gelijktijdig aan met gestabiliseerd<br />
zand.<br />
Indien meer dan 2 verhogingen<br />
gebruikt worden dient men een<br />
zelfdragende betonplaat aan te<br />
brengen (dikte en wapening te<br />
bereken).<br />
Zelfdragende<br />
betonplaat (nodig<br />
voor 2 verhogingen)<br />
Opvulmateriaal<br />
Verdeelplaat<br />
Gestabiliseerd zand<br />
Ingang<br />
Gestabiliseerd<br />
bodem<br />
Ventilatie Dn 50<br />
PE deksels<br />
Uitgang<br />
VET & ZETMEEL<br />
KLEINE AFSCHEIDERS iNOX<br />
Installatie in de rijweg<br />
POMPPUTTEN<br />
Aqua venturi<br />
DEBIETMETERS<br />
LIMNIMETERS<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
6.<br />
7.<br />
Het toestel moet ingegraven<br />
worden.<br />
Plaats het toestel horizontaal<br />
op een gestabiliseerde bodem<br />
(mager beton).<br />
In- en uitgang aansluiten op de<br />
regenwaterafvoer.<br />
De ventilatie aansluiten - Dn 50<br />
mm<br />
Plaats de opzetstukken, indien<br />
nodig en regel ze tot hoogte<br />
maaiveld.<br />
Vul het toestel met zuiver water,<br />
en vul gelijktijdig aan met gestabiliseerd<br />
zand.<br />
Indien men plaatst in de rijweg<br />
dient men en gietijzeren deksel<br />
te voorzien (400 kN), die vast<br />
te zetten in de zelfdragende<br />
betonplaat (dikte en wapening te<br />
bereken).<br />
Zelfdragende<br />
betonplaat<br />
Mager beton<br />
Ingang<br />
Gestabiliseerd<br />
bodem (zand of<br />
gestabiliseerd zand)<br />
Asfalt<br />
Ventilatie Dn 50<br />
Gietijzeren deksel 400 kN<br />
Uitgang<br />
Zorg ervoor dat dit type toestel niet geïnstalleerd wordt op of onder<br />
de grondwaterspiegel. In geval van twijfel, een envelop van 15 cm uit<br />
beton C25/30 XF2 (norm EN1433) rond de afscheider voorzien.<br />
18<br />
❙ BOEKDEEL 2 ❙ 2008
