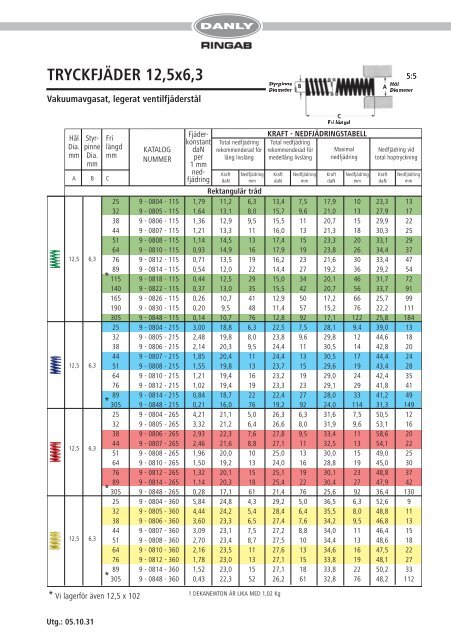

TRYCKFJÄDER 12,5x6,3<br />
Vakuumavgasat, legerat ventilfjäderstål<br />
Hål Styr- Fri<br />
Dia. pinne längd<br />
mm Dia. mm<br />
mm<br />
A B C<br />
12,5 6,3<br />
12,5 6,3<br />
12,5 6,3<br />
12,5 6,3<br />
* Vi lagerför även 12,5 x 102<br />
Utg.: 05.10.31<br />
KATALOG<br />
NUMMER<br />
Fjäder-<br />
konstant Total nedfjädring Total nedfjädring<br />
daN rekommenderad för rekommenderad för<br />
per lång livsläng medellång livsläng<br />
1 mm<br />
nedfjädring<br />
<br />
<br />
KRAFT - NEDFJÄDRINGST<strong>AB</strong>ELL<br />
Maximal<br />
nedfjädring<br />
Nedfjädring vid<br />
total hoptryckning<br />
Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring<br />
daN mm daN mm daN mm daN mm<br />
Rektangulär tråd<br />
25 9 - 0804 - 115 1,79 11,2 6,3 13,4 7,5 17,9 10 23,3 13<br />
32 9 - 0805 - 115 1,64 13,1 8,0 15,7 9,6 21,0 13 27,9 17<br />
38 9 - 0806 - 115 1,36 12,9 9,5 15,5 11 20,7 15 29,9 22<br />
44 9 - 0807 - 115 1,21 13,3 11 16,0 13 21,3 18 30,3 25<br />
51 9 - 0808 - 115 1,14 14,5 13 17,4 15 23,3 20 33,1 29<br />
64 9 - 0810 - 115 0,93 14,9 16 17,9 19 23,8 26 34,4 37<br />
76 9 - 0812 - 115 0,71 13,5 19 16,2 23 21,6 30 33,4 47<br />
89 9 - 0814 - 115 0,54 12,0 22 14,4 27 19,2 36 29,2 54<br />
115 9 - 0818 - 115 0,44 12,5 29 15,0 34 20,1 46 31,7 72<br />
140 9 - 0822 - 115 0,37 13,0 35 15,5 42 20,7 56 33,7 91<br />
165 9 - 0826 - 115 0,26 10,7 41 12,9 50 17,2 66 25,7 99<br />
190 9 - 0830 - 115 0,20 9,5 48 11,4 57 15,2 76 22,2 111<br />
305 9 - 0848 - 115 0,14 10,7 76 12,8 92 17,1 122 25,8 184<br />
25 9 - 0804 - 215 3,00 18,8 6,3 22,5 7,5 28,1 9,4 39,0 13<br />
32 9 - 0805 - 215 2,48 19,8 8,0 23,8 9,6 29,8 12 44,6 18<br />
38 9 - 0806 - 215 2,14 20,3 9,5 24,4 11 30,5 14 42,8 20<br />
44 9 - 0807 - 215 1,85 20,4 11 24,4 13 30,5 17 44,4 24<br />
51 9 - 0808 - 215 1,55 19,8 13 23,7 15 29,6 19 43,4 28<br />
64 9 - 0810 - 215 1,21 19,4 16 23,2 19 29,0 24 42,4 35<br />
76 9 - 0812 - 215 1,02 19,4 19 23,3 23 29,1 29 41,8 41<br />
89 9 - 0814 - 215 0,84 18,7 22 22,4 27 28,0 33 41,2 49<br />
305 9 - 0848 - 215 0,21 16,0 76 19,2 92 24,0 114 31,3 149<br />
25 9 - 0804 - 265 4,21 21,1 5,0 26,3 6,3 31,6 7,5 50,5 12<br />
32 9 - 0805 - 265 3,32 21,2 6,4 26,6 8,0 31,9 9,6 53,1 16<br />
38 9 - 0806 - 265 2,93 22,3 7,6 27,8 9,5 33,4 11 58,6 20<br />
44 9 - 0807 - 265 2,46 21,6 8,8 27,1 11 32,5 13 54,1 22<br />
51 9 - 0808 - 265 1,96 20,0 10 25,0 13 30,0 15 49,0 25<br />
64 9 - 0810 - 265 1,50 19,2 13 24,0 16 28,8 19 45,0 30<br />
76 9 - 0812 - 265 1,32 20,1 15 25,1 19 30,1 23 48,8 37<br />
89 9 - 0814 - 265 1,14 20,3 18 25,4 22 30,4 27 47,9 42<br />
305 9 - 0848 - 265 0,28 17,1 61 21,4 76 25,6 92 36,4 130<br />
25 9 - 0804 - 360 5,84 24,8 4,3 29,2 5,0 36,5 6,3 52,6 9<br />
32 9 - 0805 - 360 4,44 24,2 5,4 28,4 6,4 35,5 8,0 48,8 11<br />
38 9 - 0806 - 360 3,60 23,3 6,5 27,4 7,6 34,2 9,5 46,8 13<br />
44 9 - 0807 - 360 3,09 23,1 7,5 27,2 8,8 34,0 11 46,4 15<br />
51 9 - 0808 - 360 2,70 23,4 8,7 27,5 10 34,4 13 48,6 18<br />
64 9 - 0810 - 360 2,16 23,5 11 27,6 13 34,6 16 47,5 22<br />
76 9 - 0812 - 360 1,78 23,0 13 27,1 15 33,8 19 48,1 27<br />
89 9 - 0814 - 360 1,52 23,0 15 27,1 18 33,8 22 50,2 33<br />
305 9 - 0848 - 360 0,43 22,3 52 26,2 61 32,8 76 48,2 112<br />
*<br />
*<br />
*<br />
*<br />
1 DEKANEWTON ÄR LIKA MED 1,02 Kg<br />
<br />
5:5
