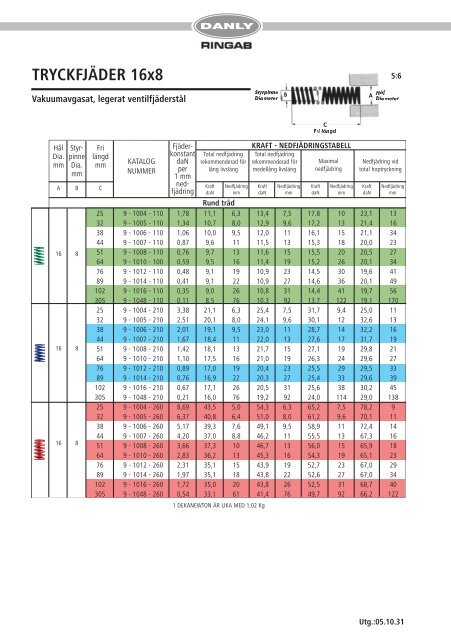

TRYCKFJÄDER 16x8<br />
Vakuumavgasat, legerat ventilfjäderstål<br />
Hål Styr- Fri<br />
Dia. pinne längd<br />
mm Dia. mm<br />
mm<br />
A B C<br />
16 8<br />
16 8<br />
16 8<br />
KATALOG<br />
NUMMER<br />
Fjäder-<br />
konstant Total nedfjädring Total nedfjädring<br />
daN rekommenderad för rekommenderad för<br />
per lång livsläng medellång livsläng<br />
1 mm<br />
nedfjädring<br />
KRAFT - NEDFJÄDRINGST<strong>AB</strong>ELL<br />
Maximal<br />
nedfjädring<br />
Rund tråd<br />
25 9 - 1004 - 110 1,78 11,1 6,3 13,4 7,5 17.8 10 23,1 13<br />
32 9 - 1005 - 110 1,34 10,7 8,0 12,9 9,6 17,2 13 21,4 16<br />
38 9 - 1006 - 110 1,06 10,0 9,5 12,0 11 16,1 15 21,1 34<br />
44 9 - 1007 - 110 0,87 9,6 11 11,5 13 15,3 18 20,0 23<br />
51 9 - 1008 - 110 0,76 9,7 13 11,6 15 15,5 20 20,5 27<br />
64 9 - 1010 - 100 0,59 9,5 16 11,4 19 15,2 26 20,1 34<br />
76 9 - 1012 - 110 0,48 9,1 19 10,9 23 14,5 30 19,6 41<br />
89 9 - 1014 - 110 0,41 9,1 22 10,9 27 14,6 36 20,1 49<br />
102 9 - 1016 - 110 0,35 9,0 26 10,8 31 14,4 41 19,7 56<br />
305 9 - 1048 - 110 0,11 8,5 76 10,3 92 13,7 122 19,1 170<br />
25 9 - 1004 - 210 3,38 21,1 6,3 25,4 7,5 31,7 9,4 25,0 11<br />
32 9 - 1005 - 210 2,51 20,1 8,0 24,1 9,6 30,1 12 32,6 13<br />
38 9 - 1006 - 210 2,01 19,1 9,5 23,0 11 28,7 14 32,2 16<br />
44 9 - 1007 - 210 1,67 18,4 11 22,0 13 27,6 17 31,7 19<br />
51 9 - 1008 - 210 1,42 18,1 13 21,7 15 27,1 19 29,8 21<br />
64 9 - 1010 - 210 1,10 17,5 16 21,0 19 26,3 24 29,6 27<br />
76 9 - 1012 - 210 0,89 17,0 19 20,4 23 25,5 29 29,5 33<br />
89 9 - 1014 - 210 0,76 16,9 22 20,3 27 25,4 33 29,6 39<br />
102 9 - 1016 - 210 0,67 17,1 26 20,5 31 25,6 38 30,2 45<br />
305 9 - 1048 - 210 0,21 16,0 76 19,2 92 24,0 114 29,0 138<br />
25 9 - 1004 - 260 8,69 43,5 5,0 54,3 6,3 65,2 7,5 78,2 9<br />
32 9 - 1005 - 260 6,37 40,8 6,4 51,0 8,0 61,2 9,6 70,1 11<br />
38 9 - 1006 - 260 5,17 39,3 7,6 49,1 9,5 58,9 11 72,4 14<br />
44 9 - 1007 - 260 4,20 37,0 8,8 46,2 11 55,5 13 67,3 16<br />
51 9 - 1008 - 260 3,66 37,3 10 46,7 13 56,0 15 65,9 18<br />
64 9 - 1010 - 260 2,83 36,2 13 45,3 16 54,3 19 65,1 23<br />
76 9 - 1012 - 260 2,31 35,1 15 43,9 19 52,7 23 67,0 29<br />
89 9 - 1014 - 260 1,97 35,1 18 43,8 22 52,6 27 67,0 34<br />
102 9 - 1016 - 260 1,72 35,0 20 43,8 26 52,5 31 68,7 40<br />
305 9 - 1048 - 260 0,54 33,1 61 41,4 76 49,7 92 66,2 122<br />
5:6<br />
Nedfjädring vid<br />
total hoptryckning<br />
Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring Kraft Nedfjädring<br />
daN mm daN mm daN mm daN mm<br />
1 DEKANEWTON ÄR LIKA MED 1,02 Kg<br />
