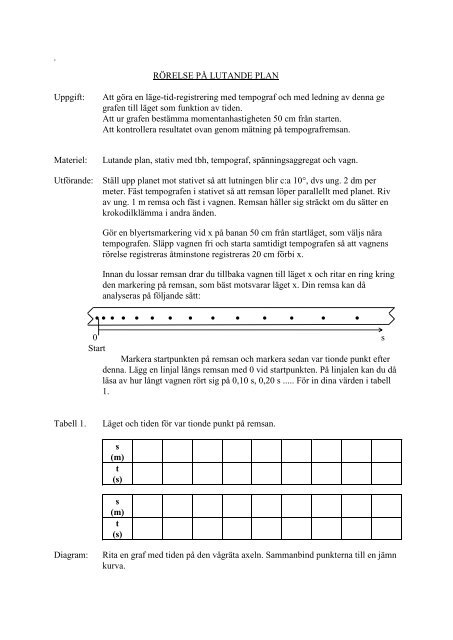

RÖRELSE PÅ LUTANDE PLAN<br />
Uppgift: Att göra en läge-tid-registrering med tempograf och med ledning av denna ge<br />
grafen till läget som funktion av tiden.<br />
Att ur grafen bestämma momentanhastigheten 50 cm från starten.<br />
Att kontrollera resultatet ovan genom mätning <strong>på</strong> tempografremsan.<br />
Materiel: Lutande <strong>plan</strong>, stativ med tbh, tempograf, spänningsaggregat och vagn.<br />
Utförande: Ställ upp <strong>plan</strong>et mot stativet så att lutningen blir c:a 10, dvs ung. 2 dm per<br />
meter. Fäst tempografen i stativet så att remsan löper parallellt med <strong>plan</strong>et. Riv<br />
av ung. 1 m remsa och fäst i vagnen. Remsan håller sig sträckt om du sätter en<br />
krokodilklämma i andra änden.<br />
Gör en blyertsmarkering vid x <strong>på</strong> banan 50 cm från startläget, som väljs nära<br />
tempografen. Släpp vagnen fri och starta samtidigt tempografen så att vagnens<br />
rörelse registreras åtminstone registreras 20 cm förbi x.<br />
Innan du lossar remsan drar du tillbaka vagnen till läget x och ritar en ring kring<br />
den markering <strong>på</strong> remsan, som bäst motsvarar läget x. Din remsa kan då<br />
analyseras <strong>på</strong> följande sätt:<br />
<br />
0 s<br />
Start<br />
Markera startpunkten <strong>på</strong> remsan och markera sedan var tionde punkt efter<br />
denna. Lägg en linjal längs remsan med 0 vid startpunkten. På linjalen kan du då<br />
läsa av hur långt vagnen rört sig <strong>på</strong> 0,10 s, 0,20 s ..... För in dina värden i tabell<br />
1.<br />
Tabell 1. Läget och tiden för var tionde punkt <strong>på</strong> remsan.<br />
s<br />
(m)<br />
t<br />
(s)<br />
s<br />
(m)<br />
t<br />
(s)<br />
Diagram: Rita en graf med tiden <strong>på</strong> den vågräta axeln. Sammanbind punkterna till en jämn<br />
kurva.
Bearbetning: Bestäm vagnens hastighet i punkten x. Detta är kurvans lutning i den punkt som<br />
har lägeskoordinaten 0,50 m, dvs v = s/t.<br />
Farten kan även bestämmas genom att välja två punkter <strong>på</strong> remsan enligt<br />
följande ( t = 0,04 s):<br />
<br />
X<br />
s<br />
Hastigheten i läget x är s/t (medelfarten i intervallet).<br />
Resultat: Hastigheten i läget x bestämdes till:
