<strong>Grundläggande</strong> <strong>ellära</strong><br />
Mtrl: Materiellåda art nr<br />

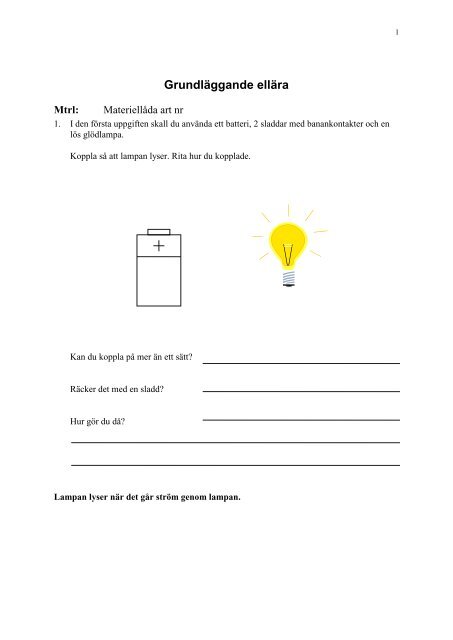

1. I den första uppgiften skall du använda ett batteri, 2 sladdar med banankontakter och en<br />
lös glödlampa.<br />
Koppla så att lampan lyser. Rita hur du kopplade.<br />
Kan du koppla på mer än ett sätt?<br />
Räcker det med en sladd?<br />
Hur gör du då?<br />
Lampan lyser när det går ström genom lampan.<br />
1
2. Kan du få lampan att lysa om du använder en järntråd och en sladd, istället för två<br />
sladdar? Prova. Försök sedan med plasttråd (fisklina), koppartråd, tunt snöre i stället för<br />
järntråden.<br />
Går det till och med att använda två trådar och inte alls någon sladd.<br />
Skriv ned vad ni fann:<br />
Det ni nu har funnit beror på att järn och koppar är metaller och metaller leder<br />
ström.<br />
2
3. I lådan finns batterier och lampor i särskilda hållare.<br />
Ett batteri som ser ut så här ritar man så här och en glödlampa<br />
som ser ut så här ritas så här<br />
Det finns också sladdar med kontakter. De kallas banankontakter. Koppla ihop en lampa<br />
med ett batteri så att den lyser. Nu måste du förstås använda två sladdar.<br />
Du använder en ”bricka” med en lampa och du ser att den är märkt med bilden för en<br />
lampa. På brickan finns också 2 små ”rör”, som kallas uttag. Sladdarnas kontakter sätter<br />
man i sådana uttag. Den andra brickan är lite högre och har märket för ett batteri. De<br />
kopplas ihop så här.<br />
Kopplingen kan då ritas så här:<br />
Skruva ur lampan. Vad händer?<br />
Sladd<br />
Sladd<br />
Strömmen genom lampan bryts då lampan skruvas ur.<br />
Sladd<br />
Sladd (Sladden ritas ofta<br />
som ett ”U” men den<br />
behöver inte läggas så)<br />
3
Vi kan jämföra med en vattenpump och ett vattenhjul, t.ex. ett kvarnhjul.<br />
Pump<br />
Vattenhjul<br />
Vatten<br />
Så länge vatten pumpas runt så dras vattenhjulet runt. Om pumpen stannar eller det blir<br />
stopp i en ledning så slutar vattenhjulet att gå runt. Rita in med blå färg hur vattnet rinner<br />
i ledningarna.<br />
I vår koppling med batteriet och lampan är det batteriet som är pump och pumpar ström<br />
genom lampan.<br />
4
4. Det finns även strömbrytare i lådan.<br />
En strömbrytare markeras så här<br />
Koppla in en strömbrytare så att du kan tända och släcka lampan med strömbrytaren. Du<br />
behöver en sladd till.<br />
Så här kopplar du ihop delarna. Sätt först ena änden av en sladd i batteriets ena uttag och<br />
sladdens andra ände i strömbrytarens ena uttag. Fortsätt sedan med nästa sladd från<br />
strömbrytarens andra uttag till det ena uttaget på lampan. Den sista sladden går från<br />
lampans andra uttag till batteriets andra uttag.<br />
Man kan då rita så här<br />
Rita lampan gul i kopplingen här ovanför.<br />
Hur många sladdar behövs för kopplingen?<br />
Tryck ned kontakten på strömbrytaren. Vad händer?<br />
Släpp kontakten. Vad händer?<br />
Varför tror du att det kallas strömbrytare?<br />
5
5. Byt ut strömbrytaren mot en andra lampa så att du alltså har två lampor och ett batteri.<br />
Om man ritar så ser det ut så här:<br />
Lyser de båda lamporna lika starkt?<br />
Lyser de starkare eller svagare än när det bara var en lampa inkopplad? Om du inte minns<br />
hur starkt en ensam lampa lyser kan du koppla en lampa till batteriet som på sidan 3.<br />
Vad händer om du skruvar ur en lampa?<br />
Detta kallas att seriekoppla lamporna. Det går då lika stor ström genom lamporna -<br />
de lyser lika starkt.<br />
Tänk på jämförelsen med pump och vattenhjul. Nu har vi två vattenhjul efter varandra.<br />
Om pumpen stannar eller vi stänger någon ledning så slutar båda hjulen att snurra.<br />
Pump<br />
Vattenhjul<br />
6
6. Försök koppla in strömbrytaren så att du kan tända och släcka lamporna med den. Nu<br />
behöver du en sladd till. Du behöver alltså fyra sladdar till den här kopplingen.<br />
Din koppling kan se ut så här.<br />
Kan du tända och släcka lamporna med strömbrytaren? Hur gör du då?<br />
Om vi kopplar in en kran i vattenledningen så kan vi stoppa vattnet. Den kan vi rita så här<br />
Rita in i bilden med pumpen och vattenhjulen var du skulle placera en kran så att båda<br />
hjulen stannar om du stänger kranen.<br />
Pump<br />
Vattenhjul<br />
7
7. Tag bort strömbrytaren och försök koppla lamporna så att de lyser lika starkt som när du<br />
bara hade en lampa. Du måste koppla ena änden av båda lamporna till batteriets + och<br />
andra änden till -.<br />
Så här kan man rita kopplingen: Och så här kopplar man: Eller så här:<br />
Lyser lamporna lika starkt eller lyser en starkare än den andra?<br />
Så här skulle det se ut om vi jämförde med vattenpumpen:<br />
Rita in i bilden ovanför var du skulle placera en kran så att båda hjulen stannar om du<br />
stänger kranen.<br />
Koppla in strömbrytaren så att du kan tända och släcka båda lamporna. Då behöver du en<br />
sladd till. Tänk efter var vi skulle stoppa vattnet för att få båda vattenhjulen att stanna.<br />
I den här uppgiften är lamporna kopplade bredvid varandra - det kallas att de är<br />
parallellkopplade. Lika lampor, som är parallellkopplade, lyser lika starkt.<br />
8
8. Vi fortsätter med lamporna kopplade som i uppgift 7.<br />
Var skulle du sätta en kran för att stänga av vattnet till det ena hjulet men låta vattnet<br />
forsa förbi det andra hjulet så att det fortsätter att snurra?<br />
Rita in en kran i bilden och fyll i med blå färg hur vattnet rinner i ledningen.<br />
Placera en strömbrytare i din koppling så att du kan stänga av strömmen till en lampa men<br />
låta den fortsätta genom den andra lampan. Rita färdig kopplingen.<br />
Tag en sladd och en strömbrytare till. Koppla så att den ena tänder och släcker en lampa.<br />
Den andra gör detsamma med den andra lampan. Rita in hur du kopplade.<br />
9
9. Här skall du ha ett batteri, 3 lampor och 4 sladdar. Seriekoppla lamporna. Om du inte<br />
minns vad som menas med seriekoppling så kan du gå tillbaka till sidan 6. Vad händer<br />
om du skruvar ur en eller två lampor?<br />
Det går inte fram någon ström då man skruvar ur en lampa eller drar ur en kontakt.<br />
Tag bort en lampa och en sladd så att du har två lampor som lyser. Vi kallar dem nr 1 och<br />
nr 2. Koppla den tredje lampan, nr 3, parallellt med nr 2 som du redan kopplat in. Då<br />
behöver en sladd till. Om du kopplat rätt lyser alla tre lamporna.<br />
Så här ser det ut<br />
Lyser de lika starkt?<br />
Vilken lyser starkast?<br />
1<br />
2 3<br />
Om du skruvar ur lampa 1 så slocknar alla lamporna. Prova. Vad händer om du skruvar ur<br />
en av de båda andra?<br />
10
10. I lådan finns strömbrytare med tre uttag att sätta sladdens banankontakt i. Vi skall nu<br />
använda en sådan strömbrytare i stället för en av lamporna.<br />
Sladden från batteriet kopplar vi till uttaget i mitten. Det heter C. Från A drar vi en sladd<br />
till en av lamporna och sedan en ny sladd till batteriets andra uttag. Från B gör vi på<br />
samma sätt med den andra lampan.<br />
Så här ser kopplingen ut. A<br />
Men så här kopplar vi sladdar<br />
Eller så här<br />
C<br />
B<br />
Vad händer om du ställer strömbrytarens arm först mot A och sedan mot B?<br />
11
11. Ibland vill man ha 2 strömbrytare till en lampa. Ofta har man kopplat belysningen i en<br />
trappa så att man kan tända och släcka med en strömbrytare högst upp och en längst ned.<br />
Det kallas därför en trappkoppling. Till en sådan koppling behöver du ett batteri, en<br />
lampa, 2 st strömbrytare av samma sort som du använde på förra sidan och 5 st sladdar.<br />
Kopplingen ser ut så här:<br />
A A<br />
C C<br />
B B<br />
Du kan lätt kontrollera att lampan kan tändas och släckas med vilken som helst av<br />
strömbrytarna.<br />
Försök förklara varför det fungerar så:<br />
12
12. I en påse i lådan finns 1 meter av en tunn järntråd och i en annan påse 1 meter av en<br />
tjockare tråd. Fäst den tunna tråden på plattan med två klämmor på uttagen. Trådens ena<br />
ände skall fästas i den ena uttaget och den andra änden i den andra uttaget. Klämmorna<br />
kallas krokodilklämmor. Varför tror du att de fått ett sådant namn? Seriekoppla ett batteri<br />
och en lampa med den tunna tråden. Hur starkt lyser nu lampan?<br />
______________________________________________________________________<br />
______________________________________________________________________<br />
______________________________________________________________________<br />
Byt till den tjocka tråden. Lyser lampan starkare eller svagare nu?<br />
______________________________________________________________________<br />
Du minns väl att lampan lyser starkare när det går mera ström genom den ?<br />
Att lampan lyser olika starkt beror på något som kallas resistans (eller ibland motstånd).<br />
Vi kan säga att tråden gör motstånd mot strömmen och därför lyser inte lampan så starkt.<br />
Resistansen är större i en tunn tråd än den är i en tjock tråd.<br />
Låt strömmen gå genom båda trådarna efter varandra innan den går genom lampan. Hur<br />
lyser lampan nu?<br />
________________________________________________________<br />
Vad har alltså hänt med strömmen?<br />
Koppla trådarna parallellt istället. Lamporna 2 och 3 i kopplingen i uppgift 6 är kopplade<br />
parallellt. Hur lyser lampan nu?<br />
_______________________________________________________________________<br />
_______________________________________________________________________<br />
Strömmen genom lampan blir mindre om man kopplar den i serie med trådarna<br />
men större om man kopplar trådarna parallellt.<br />
13
13. I radioapparater, bandspelare, datorer och många andra apparater finns motstånd<br />
(resistorer). Vi vet nu att sådana kan användas för att minska den elektriska strömmen. I<br />
en koppling brukar ett motstånd ritas så här:<br />
Rektangeln markerar själva motståndet och strecken på sidorna ledningarna till och från<br />
motståndet.<br />
I din låda hittar du några motstånd markerade 1 Ω och 3,3 Ω. Motstånd mäts i Ω (ohm,<br />
uttalas åm) precis som du mäter din vikt i kg och anger priser i kr.<br />
Koppla ihop batteriet, motståndet på 1 Ω och lampan i serie (efter varandra). Om du tar<br />
bort tråden du använde förut så kan du sätta fast motståndet med klämmorna. Det kan<br />
ritas så här:<br />
Lyser lampan lika starkt som när du hade någon av trådarna i stället för motståndet?<br />
Koppla även in det andra motståndet i serie med det första, så här:<br />
Hur lyser lampan nu?<br />
Koppla med en sladd förbi motstånden, så här:<br />
14
Händer det något med lampan?<br />
Det beror på att strömmen lättare går fram genom kopplingstrådarna som är tjocka och<br />
inte så lätt genom motstånden, som liknar de tunna trådarna vi hade förut.<br />
Nu kopplar vi även motstånden parallellt före lampan, så här:<br />
Blir strömmen större eller mindre än då vi hade ett motstånd?<br />
Det beror på att det går lite ström genom varje motstånd och den sammanlagda<br />
strömmen går sedan genom lampan.<br />
15
14. I lådan finns även ett motstånd som kallas skjutmotstånd. Det kallas ibland även<br />
potentiometer och består av en tråd lindad på en liten rulle. Man kan föra en spak längs<br />
rullen och alltså koppla in mer eller mindre av tråden. Skjutmotståndet ritas ofta så här:<br />
Det finns tre uttag för banankontakter på plattan med skjutmotståndet. Spaken är som du<br />
ser kopplad till uttaget i mitten. I bilden är det uttaget med pilen.<br />
Koppla in skjutmotståndet i stället för motstånden i uppgift 13, så här:<br />
Vad händer med lampan om du flyttar spaken längs rullen?<br />
Hur har då strömmen genom lampan ändrats ?<br />
Ett skjutmotstånd kan man alltså använda för att ändra strömmen lite (så det inte syns på<br />
lampan) eller mycket.<br />
Ett annat sätt att koppla lampan och skjutmotståndet är detta:<br />
Prova även den kopplingen. Fungerar den på samma sätt?<br />
16
15. I den sista uppgiften skall du försöka koppla två lampor och skjutmotståndet till batteriet.<br />
Om du flyttar spaken längs rullen så skall den ena lampan lysa starkare och den andra<br />
svagare. Om du flyttar spaken så långt som möjligt åt det ena hållet skall en lampa<br />
slockna medan den andra lyser fullt. Om du flyttar så långt som möjligt åt det andra hållet<br />
så skall det bli tvärtom.<br />
17
Mtrl: Materiellåda art nr<br />
Ellära för mellanstadiet.<br />
1. I den första uppgiften skall du använda ett batteri, 2 sladdar med banankontakter och en<br />
lös glödlampa.<br />
Koppla så att lampan lyser. Rita hur du kopplade.<br />
Kan du koppla på mer än ett sätt? ja, man kan byta plats mellan + och -<br />
Räcker det med en sladd? ja<br />
Hur gör du då? jag håller lampan med dess ”botten” mot batteriets<br />
ena pol, t.ex +-sidan av batteriet.<br />
Lampan lyser när det går ström genom lampan.<br />
1
2. Kan du få lampan att lysa om du använder en järntråd och en sladd, istället för två<br />
sladdar? Prova. Försök sedan med plasttråd (fisklina), koppartråd, sytråd i stället för<br />
järntråden.<br />
Går det till och med att använda två trådar och inte alls någon sladd.<br />
Skriv ned vad ni fann:<br />
Det fungerar bra med järntråd eller koppartråd men inte med de andra. Alla metaller<br />
leder ström mer eller mindre bra. Det andra materialen är däremot dåliga ledare för<br />
elektrisk ström.<br />
Det går även bra med 2 metalltrådar.<br />
Det ni nu har funnit beror på att järn och koppar är metaller och metaller leder<br />
ström.<br />
2
3. I lådan finns batterier och lampor i särskilda hållare.<br />
Ett batteri som ser ut så här ritar man så här och en glödlampa<br />
som ser ut så här ritas så här<br />
Det finns också sladdar med kontakter. De kallas banankontakter. Koppla ihop en lampa<br />
med ett batteri så att den lyser. Nu måste du förstås använda två sladdar.<br />
Du använder en ”bricka” med en lampa och du ser att den är märkt med bilden för en<br />
lampa. På brickan finns också 2 små ”rör”, som kallas uttag. Sladdarnas kontakter sätter<br />
man i sådana uttag. Den andra brickan är lite högre och har märket för ett batteri. De<br />
kopplas ihop så här.<br />
Kopplingen kan då ritas så här:<br />
Sladd<br />
Sladd<br />
Skruva ur lampan. Vad händer? Den slocknar<br />
Strömmen genom lampan bryts då lampan skruvas ur.<br />
Sladd<br />
Sladd (Sladden ritas ofta<br />
som ett ”U” men den<br />
behöver inte läggas så)<br />
3
Vi kan jämföra med en vattenpump och ett vattenhjul, t.ex. ett kvarnhjul.<br />
Pump Vattenhjul<br />
Så länge vatten pumpas runt så dras vattenhjulet runt. Om pumpen stannar eller det blir<br />
stopp i en ledning så slutar vattenhjulet att gå runt. Rita in med blå färg hur vattnet rinner<br />
i ledningarna.<br />
I vår koppling med batteriet och lampan är det batteriet som är pump och pumpar ström<br />
genom lampan.<br />
4
4. Det finns även strömbrytare i lådan.<br />
En strömbrytare markeras så här<br />
Koppla in en strömbrytare så att du kan tända och släcka lampan med strömbrytaren. Du<br />
behöver en sladd till.<br />
Så här kopplar du ihop delarna. Sätt först ena änden av en sladd i batteriets ena uttag och<br />
sladdens andra ände i strömbrytarens ena uttag. Fortsätt sedan med nästa sladd från<br />
strömbrytarens andra uttag till det ena uttaget på lampan. Den sista sladden går från<br />
lampans andra uttag till batteriets andra uttag.<br />
Man kan då rita så här<br />
Rita lampan gul i kopplingen här ovanför.<br />
Hur många sladdar behövs för kopplingen? 3 st<br />
Tryck ned kontakten på strömbrytaren. Vad händer?<br />
Lampan tänds och lyser<br />
Släpp kontakten. Vad händer? Lampan slocknar<br />
Varför tror du att det kallas strömbrytare? Den används för att bryta strömmen<br />
5
5. Byt ut strömbrytaren mot en andra lampa så att du alltså har två lampor och ett batteri.<br />
Om man ritar så ser det ut så här:<br />
Lyser de båda lamporna lika starkt? Ja, det gör de (samma typ<br />
1,5 V)<br />
Lyser de starkare eller svagare än när det bara var en lampa inkopplad? Om du inte minns<br />
hur starkt en ensam lampa lyser kan du koppla en lampa till batteriet som på sidan 3.<br />
De lyser svagare. (Beroende på att spänningen bara blir 0,75V för varje lampa).<br />
Vad händer om du skruvar ur en lampa? Båda slocknar<br />
Detta kallas att seriekoppla lamporna. Det går då lika stor ström genom lamporna -<br />
de lyser lika starkt.<br />
Tänk på jämförelsen med pump och vattenhjul. Nu har vi två vattenhjul efter varandra.<br />
Om pumpen stannar eller vi stänger någon ledning så slutar båda hjulen att snurra.<br />
Pump<br />
Vattenhjul<br />
6
6. Försök koppla in strömbrytaren så att du kan tända och släcka lamporna med den. Nu<br />
behöver du en sladd till. Du behöver alltså fyra sladdar till den här kopplingen.<br />
Din koppling kan se ut så här.<br />
Kan du tända och släcka lamporna med strömbrytaren? Hur gör du då?<br />
Om man trycker ned kontakten i strömbrytaren tänds lamporna, om den släpps slocknar<br />
de<br />
Om vi kopplar in en kran i vattenledningen så kan vi stoppa vattnet. Det kan vi rita så här<br />
Rita in i bilden med pumpen och vattenhjulen var du skulle placera en kran så att båda<br />
hjulen stannar om du stänger kranen.<br />
Pump<br />
här (eller någon annanstans i kretsen)<br />
Vattenhjul<br />
7
7. Tag bort strömbrytaren och försök koppla lamporna så att de lyser lika starkt som när du<br />
bara hade en lampa. Du måste koppla ena änden av båda lamporna till batteriets + och<br />
andra änden till -.<br />
Så här kan man rita kopplingen: Och så här kopplar man: Eller så här:<br />
Lyser lamporna lika starkt eller lyser en starkare än den andra?<br />
De lyser lika starkt (Båda får spänningen 1,5V)<br />
Så här skulle det se ut om vi jämförde med vattenpumpen:<br />
här<br />
eller här<br />
Rita in i bilden ovanför var du skulle placera en kran så att båda hjulen stannar om du<br />
stänger kranen.<br />
Koppla in strömbrytaren så att du kan tända och släcka båda lamporna. Då behöver du en<br />
sladd till. Tänk efter var vi skulle stoppa vattnet för att få båda vattenhjulen att stanna.<br />
I den här uppgiften är lamporna kopplade bredvid varandra - det kallas att de är<br />
parallellkopplade. Lika lampor, som är parallellkopplade, lyser lika starkt.<br />
8
8. Vi fortsätter med lamporna kopplade som i uppgift 7.<br />
Var skulle du sätta en kran för att stänga av vattnet till det ena hjulet men låta vattnet<br />
forsa förbi det andra hjulet så att det fortsätter att snurra?<br />
Rita in en kran i bilden och fyll i med blå färg hur vattnet rinner i ledningen.<br />
Placera en strömbrytare i din koppling så att du kan stänga av strömmen till en lampa<br />
men låta den fortsätta genom den andra lampan. Rita färdig kopplingen.<br />
Tag en sladd och en strömbrytare till. Koppla så att den ena tänder och släcker en lampa.<br />
Den andra gör detsamma med den andra lampan. Rita in hur du kopplade.<br />
Brytarna kan även placeras ”under” lamporna<br />
9
9. Här skall du ha ett batteri, 3 lampor och 4 sladdar. Seriekoppla lamporna. Om du inte<br />
minns vad som menas med seriekoppling så kan du gå tillbaka till sidan 6. Vad händer<br />
om du skruvar ur en eller två lampor?<br />
Alla lamporna slocknar<br />
Det går inte fram någon ström då man skruvar ur en lampa eller drar ur en kontakt.<br />
Tag bort en lampa och en sladd så att du har två lampor som lyser. Vi kallar dem nr 1 och<br />
nr 2. Koppla den tredje lampan, nr 3, parallellt med nr 2 som du redan kopplat in. Då<br />
behöver en sladd till. Om du kopplat rätt lyser alla tre lamporna.<br />
Så här ser det ut<br />
1<br />
2 3<br />
Lyser de lika starkt? Nej, de lyser inte lika starkt (2 och 3 lyser lika starkt)<br />
Vilken lyser starkast? Lampa nr 1 lyser starkast (strömmen genom 1 delas av 2 och 3)<br />
Om du skruvar ur lampa 1 så slocknar alla lamporna. Prova. Vad händer om du skruvar<br />
ur en av de båda andra?<br />
Den som skruvas ur slocknar och de andra båda lyser lika starkt<br />
10
10. I lådan finns strömbrytare med tre uttag att sätta sladdens banankontakt i. Vi skall nu<br />
använda en sådan strömbrytare i stället för en av lamporna.<br />
Sladden från batteriet kopplar vi till uttaget i mitten. Det heter C. Från A drar vi en sladd<br />
till en av lamporna och sedan en ny sladd till batteriets andra uttag. Från B gör vi på<br />
samma sätt med den andra lampan.<br />
Så här ser kopplingen ut. A<br />
Men så här kopplar vi sladdar<br />
Eller så här<br />
C<br />
B<br />
Vad händer om du ställer strömbrytarens arm mot A och sedan mot B?<br />
Då den ställs mot A lyser den lampa som är kopplad via A men inte den andra.<br />
Då den ställs mot B blir det tvärtom<br />
11
11. Ibland vill man ha 2 strömbrytare till en lampa. Ofta har man kopplat belysningen i en<br />
trappa så att man kan tända och släcka med en strömbrytare högst upp och en längst ned.<br />
Det kallas därför en trappkoppling. Till en sådan koppling behöver du ett batteri, en<br />
lampa, 2 st strömbrytare av samma sort som du använde på förra sidan och 5 st sladdar.<br />
Kopplingen ser ut så här:<br />
A A<br />
C C<br />
B B<br />
Du kan lätt kontrollera att lampan kan tändas och släckas med vilken som helst av<br />
brytarna.<br />
Försök förklara varför det fungerar så:<br />
Om båda brytarna står mot A går strömmen genom ledningen AA och vidare genom<br />
lampan. Vi har vad som brukar kallas en sluten krets. Om endera strömbrytaren slås<br />
över<br />
till läget B (med den andra kvar i A) så har vi inte längre en sluten krets. Lampan<br />
slocknar alltså. Genom att föra över den andra till läget B, eller den första tillbaka<br />
till A så tänds lampan igen.<br />
12
12. I en påse i lådan finns 1 meter av en tunn järntråd och i en annan påse 1 meter av en<br />
tjockare tråd. Fäst den tunna tråden på plattan med två klämmor på uttagen. Trådens ena<br />
ände skall fästas i den ena uttaget och den andra änden i den andra uttaget. Klämmorna<br />
kallas krokodilklämmor. Varför tror du att de fått ett sådant namn? Seriekoppla ett batteri<br />
och en lampa med den tunna tråden.<br />
Klämmans ”tänder” ser ut som en tänderna hos en krokodil<br />
Hur starkt lyser nu lampan?<br />
Den lyser svagt<br />
Byt till den tjocka tråden. Lyser lampan starkare eller svagare nu? Starkare<br />
Du minns väl att lampan lyser starkare när det går mera ström genom den ?<br />
Att lampan lyser olika starkt beror på något som kallas resistans (eller ibland motstånd).<br />
Vi kan säga att tråden gör motstånd mot strömmen och därför lyser inte lampan så starkt.<br />
Resistansen är större i en tunn tråd än den är i en tjock tråd.<br />
Låt strömmen gå genom båda trådarna efter varandra innan den går genom lampan. Hur<br />
lyser lampan nu ?<br />
Mycket svagt.<br />
Vad har alltså hänt med strömmen ? Den har minskat<br />
Koppla trådarna parallellt istället. Lamporna 2 och 3 i kopplingen i uppgift 6 är kopplade<br />
parallellt. Hur lyser lampan nu?<br />
Starkare än när vi hade en tråd.<br />
Strömmen genom lampan blir mindre om man kopplar den i serie med trådarna<br />
men större om man kopplar trådarna parallellt.<br />
13
13. I radioapparater, bandspelare, datorer och många andra apparater finns motstånd<br />
(resistorer). Vi vet nu att sådana kan användas för att minska den elektriska strömmen. I<br />
en koppling brukar ett motstånd ritas så här:<br />
Rektangeln markerar själva motståndet och strecken på sidorna ledningarna till och från<br />
motståndet.<br />
I din låda hittar du några motstånd markerade 1 Ω och 3,3 Ω. Motstånd mäts i Ω (ohm,<br />
uttalas åm) precis som du mäter din vikt i kg och anger priser i kr.<br />
Koppla ihop batteriet, motståndet på 1 Ω och lampan i serie (efter varandra). Om du tar<br />
bort tråden du använde förut så kan du sätta fast motståndet med klämmorna. Det kan<br />
ritas så här:<br />
Lyser lampan lika starkt som när du hade någon av trådarna i stället för motståndet?<br />
Ja, ungefär lika starkt som med den tjocka tråden.<br />
Koppla även in det andra motståndet i serie med det första, så här:<br />
Hur lyser lampan nu? Ännu svagare<br />
Koppla med en sladd förbi motstånden, så här:<br />
Händer det något med lampan ? Ja, nu lyser den med full styrka<br />
14
Det beror på att strömmen lättare går fram genom kopplingstrådarna som är tjocka och<br />
inte så lätt genom motstånden, som liknar de tunna trådarna vi hade förut.<br />
Nu kopplar vi även motstånden parallellt före lampan, så här:<br />
Blir strömmen större eller mindre än då vi hade ett motstånd? Den blir större<br />
Det beror på att det går lite ström genom varje motstånd och den sammanlagda<br />
strömmen går sedan genom lampan.<br />
15
14. I lådan finns även ett motstånd som kallas skjutmotstånd. Det kallas ibland även<br />
potentiometer och består av en tråd lindad på en liten rulle. Man kan föra en spak längs<br />
rullen och alltså koppla in mer eller mindre av tråden. Skjutmotståndet ritas ofta så här:<br />
Det finns tre uttag för banankontakter på plattan med skjutmotståndet. Spaken är som du<br />
ser kopplad till uttaget i mitten. I bilden är det uttaget med pilen.<br />
Koppla in skjutmotståndet i stället för motstånden i uppgift 13, så här:<br />
D<br />
Vad händer med lampan om du flyttar spaken längs rullen?<br />
Man kan ändra ljusstyrkan<br />
Om den ”rörliga” kontakten, D, flyttas till kanten A slocknar lampan.<br />
Hur har då strömmen genom lampan ändrats ? Strömmen ökar eller minskar<br />
beroende på åt vilket håll man flyttar spaken.<br />
Ett skjutmotstånd kan man alltså använda för att ändra strömmen lite (så det inte syns på<br />
lampan) eller mycket.<br />
Ett annat sätt att koppla lampan och skjutmotståndet är detta:<br />
B<br />
A<br />
D<br />
Prova även den kopplingen. Fungerar den på samma sätt? Ja<br />
A<br />
16
15. I den sista uppgiften skall du försöka koppla två lampor och skjutmotståndet till batteriet.<br />
Om du flyttar spaken längs rullen så skall den ena lampan lysa starkare och den andra<br />
svagare. Om du flyttar spaken så långt som möjligt åt det ena hållet skall en lampa<br />
slockna medan den andra lyser fullt. Om du flyttar så långt som möjligt åt det andra hållet<br />
så skall det bli tvärtom.<br />
Skjutmotståndet fungerar som en spänningsdelare. När ratten står i mittenläget får varje<br />
lampa spänningen 0,75 V och lyser alltså svagt. I ändlägena blir spänningen 1,5V över<br />
en lampa och 0 V över den andra, som inte alls lyser.<br />
17
