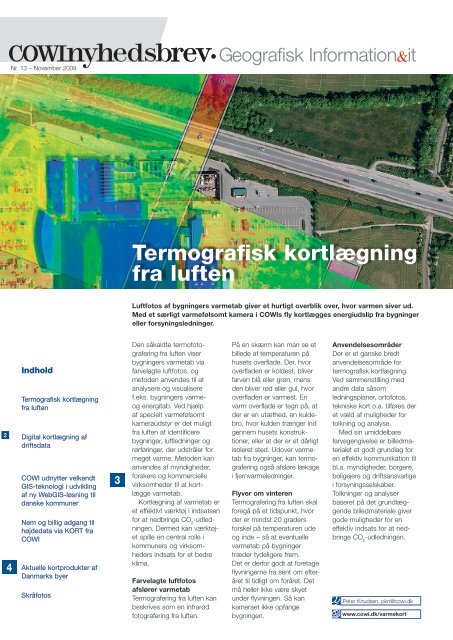

Nr. <strong>13</strong> – November <strong>2009</strong><br />
Indhold<br />
Termografisk kortlægning<br />
fra luften<br />
Digital kortlægning af<br />
driftsdata<br />
COWI udnytter velkendt<br />
GIS-teknologi i udvikling<br />
af ny WebGIS-løsning til<br />
danske kommuner<br />
Nem og billig adgang til<br />
højdedata via KORT fra<br />
COWI<br />
Aktuelle kortprodukter af<br />
Danmarks byer<br />
Skråfotos<br />
Termografisk kortlægning<br />
fra luften<br />
Luftfotos af bygningers varmetab giver et hurtigt overblik over, hvor varmen siver ud.<br />
Med et særligt varmefølsomt kamera i COWIs fly kortlægges energiudslip fra bygninger<br />
eller forsyningsledninger.<br />
Den såkaldte termofotografering<br />
fra luften viser<br />
bygningers varmetab via<br />
farvelagte luftfotos, og<br />
metoden anvendes til at<br />
analysere og visualisere<br />
f.eks. bygningers varme-<br />
og energitab. Ved hjælp<br />
af specielt varmefølsomt<br />
kameraudstyr er det muligt<br />
fra luften at identificere<br />
bygninger, luftledninger og<br />
rørføringer, der udstråler for<br />
meget varme. Metoden kan<br />
anvendes af myndigheder,<br />
forskere og kommercielle<br />
virksomheder til at kort-<br />
lægge varmetab.<br />
Kortlægning af varmetab er<br />
et effektivt værktøj i indsatsen<br />
for at nedbringe CO 2 -udledningen.<br />
Dermed kan værktøjet<br />
spille en central rolle i<br />
kommuners og virksomheders<br />
indsats for et bedre<br />
klima.<br />
Farvelagte luftfotos<br />
afslører varmetab<br />
Termografering fra luften kan<br />
beskrives som en infrarød<br />
fotografering fra luften.<br />
På en skærm kan man se et<br />
billede af temperaturen på<br />
husets overflade. Der, hvor<br />
overfladen er koldest, bliver<br />
farven blå eller grøn, mens<br />
den bliver rød eller gul, hvor<br />
overfladen er varmest. En<br />
varm overflade er tegn på, at<br />
der er en utæthed, en kuldebro,<br />
hvor kulden trænger ind<br />
gennem husets konstruktioner,<br />
eller at der er et dårligt<br />
isoleret sted. Udover varmetab<br />
fra bygninger, kan termografering<br />
også afsløre lækage<br />
i fjernvarmeledninger.<br />
Flyver om vinteren<br />
Termografering fra luften skal<br />
foregå på et tidspunkt, hvor<br />
der er mindst 20 graders<br />
forskel på temperaturen ude<br />
og inde – så at eventuelle<br />
varmetab på bygninger<br />
træder tydeligere frem.<br />
Det er derfor godt at foretage<br />
flyvningerne fra sent om efteråret<br />
til tidligt om foråret. Det<br />
må heller ikke være skyet<br />
under flyvningen. Så kan<br />
kameraet ikke opfange<br />
bygningen.<br />
Anvendelsesområder<br />
Der er et ganske bredt<br />
anvendelsesområde for<br />
termografisk kortlægning.<br />
Ved sammenstilling med<br />
andre data såsom<br />
ledningsplaner, ortofotos,<br />
tekniske kort o.a. tilføres der<br />
et væld af muligheder for<br />
tolkning og analyse.<br />
Med sin umiddelbare<br />
farvegengivelse er billedmaterialet<br />
et godt grundlag for<br />
en effektiv kommunikation til<br />
bl.a. myndigheder, borgere,<br />
boligejere og driftsansvarlige<br />
i forsyningsselskaber.<br />
Tolkninger og analyser<br />
baseret på det grundlæggende<br />
billedmateriale giver<br />
gode muligheder for en<br />
effektiv indsats for at ned-<br />
bringe CO 2 -udledningen.<br />
Peter Knudsen, pkn@cowi.dk<br />
www.cowi.dk/varmekort
Digital kortlægning af driftsdata<br />
COWIs GIS-afdeling har i samarbejde med COWIs driftsrådgivere<br />
gennemført flere projekter for kommuner, hvor<br />
kommunernes veje, grønne områder og andre arealer<br />
digitaliseres ved hjælp af COWIs detaljerede luftfotos<br />
og et GIS-system. Disse projekter er alle med til at bane<br />
vejen for anvendelse af GIS i kommunernes driftsorganisationer.<br />
Der er fokus på anvendelse af GIS i kommunerne. For at<br />
opnå den brede anvendelse af GIS ude i alle kommunale<br />
forvaltninger, er det nødvendigt, at der er digitale data klar<br />
til brug. COWI har i flere projekter digitaliseret en række<br />
kommunale data. Specielt inden for kommunernes driftsorganisationer<br />
er der store perspektiver for anvendelse af GIS,<br />
og flere og flere kommuner er ved at få øjnene op for fordelene.<br />
Digital kortlægning af grønne områder forbedrer<br />
beslutningsprocesser<br />
Digital kortlægning af grønne områder er blot ét af mange<br />
områder, hvor kommunens medarbejdere opnår en gevinst<br />
i form af forbedret overblik, optimerede arbejdsgange og<br />
bedre service overfor borgerne. Med en registrering af grønne<br />
områder kan kommunernes medarbejdere nemt udføre “hvad<br />
nu hvis …” scenarier.<br />
Det vil f.eks. ikke tage lang tid for den kommunale medarbejder<br />
at udføre analyser af kommunens grønne områder, hvis<br />
kommunen på forhånd har digitaliseret alle data knyttet hertil,<br />
som f.eks. beplantning, plejeplaner, ejerskab og andre parametre.<br />
Ved et klik på computerskærmen kan medarbejderen<br />
med det samme få adgang til et væld af informationer.<br />
COWIs detaljerede ortofotos gør en forskel<br />
I flere digitaliseringsprojekter har det vist sig, at COWIs meget<br />
detaljerede ortofotos gør en forskel i digitaliseringsprocessen,<br />
fordi kortene har så god en opløsning, at 85 % af data kan<br />
identificeres fra skrivebordet, hvilket betyder, at opgaven kan<br />
løses rationelt og hurtigt.<br />
Projekter i flere kommuner<br />
COWI har gennemført flere digitaliseringsprojekter for kommunernes<br />
driftsafdelinger:<br />
• Registrering af veje i Aabe<strong>nr</strong>aa Kommune<br />
Aabe<strong>nr</strong>aa Kommune har fået registreret 450 km veje, hvor kort<br />
og mængdelister skal anvendes af kommunens egen driftsafdeling.<br />
COWI begyndte i august <strong>2009</strong> digitaliseringsarbejdet<br />
af de 450 km veje efterfulgt af markkontrol. Herefter blev registreringen<br />
på kort og mængdelister efterfølgende afleveret i et<br />
Excel-ark opdelt på hver enkelt vej. Det digitale datagrundlag<br />
skal bruges til forskellige opgaver i driftsafdelingen, herunder<br />
udlicitering.<br />
• Vintervedligehold i Københavns Kommune<br />
I Københavns Kommune anvendes GIS i forbindelse med<br />
vintervedligehold af veje. COWI har etableret et sammenhængende<br />
digitalt datagrundlag, som giver et forbedret grundlag for<br />
planlægning af salt- og snerydningsopgaver i kommunen.<br />
Via GIS-løsningen kan medarbejdere udarbejde optimerede<br />
rutekort for salt- og snerydningsarbejdet af gangarealer, veje<br />
og cykelstier. Disse kort sikrer optimering af arbejdsgangene<br />
i forbindelse med planlægning af rydningsarbejdet samtidig<br />
med, at kortene udgør et præcist grundlag for de enkelte<br />
rydningskøretøjers arbejde.<br />
Birgitte Toft Søndergaard Jensen, btj@cowi.dk
COWI udnytter velkendt GIS-teknologi i udvikling<br />
af ny WebGIS-løsning til danske kommuner<br />
Om kort tid lancerer COWI en ny WebGIS-løsning<br />
kaldet Stratus, der er udviklet på den velkendte<br />
MapInfo teknologi og derfor er specielt målrettet de<br />
mange kommuner, som i forvejen anvender MapInfo<br />
teknologi. WebGIS-løsningen indeholder funktionalitet,<br />
så den kan understøtte kommunernes behov i forhold<br />
til sagsbehandling.<br />
Til forskel fra stort set alle WebGIS-leverandører har COWI<br />
valgt at etablere et strategisk samarbejde med én af verdens<br />
førende GIS-leverandører, Pitney Bowes Business Insight, om<br />
udviklingen af en løsning til de danske kommuner. Fordelen er,<br />
at løsningen ikke skal udvikles fra bunden, da den udnytter<br />
teknologien i MapInfo inden for f.eks. integration til ESDHsystemer<br />
og konfliktsøgningsfunktionalitet.<br />
COWI udnytter sit store kendskab til GIS i kommunerne<br />
Udviklingen af en Stratus WebGIS-løsning til den enkelte<br />
kommune sker i tæt samarbejde mellem kommunen, Pitney<br />
Bowes Business Insight og COWI. Kommunen definerer krav<br />
og behov, og COWI bidrager med viden om koblingen af<br />
WebGIS til offentlige sagsbehandlingssystemer og andre<br />
offentlige registre. Erfaring om kobling af WebGIS til kom-<br />
munernes systemer er erhvervet gennem mange års arbejde<br />
med GIS til kommunerne.<br />
Et skridt foran med velkendt GIS-teknologi<br />
De mange kommuner, der i dag anvender MapInfo teknologi i<br />
enkelte forvaltninger er et skridt foran. Stratus er skræddersyet<br />
til at fungere sammen med kommunernes eksisterende MapInfo<br />
licenser for hurtig publicering af kort og GIS-data direkte på<br />
internettet. Med få klik i MapInfo Pro bliver det muligt at udnytte<br />
MapInfo-funktionalitet på internettet.<br />
En løsning, der vokser med opgaven<br />
Stratus er et system, der kan målrettes kommunernes konkrete<br />
behov. Med Stratus er det meget let at komme i gang med at<br />
publicere og administrere kort på web. Systemet kan udvides<br />
i takt med at behovene opstår, f.eks. ved åbning af yderligere<br />
funktionalitet og integration til andre systemer.<br />
COWI klarer driften af løsningen<br />
Stratus bliver tilbudt som en tjeneste, som COWI står for driften<br />
af. Det betyder, at kommunen ikke selv behøver at have Stratus<br />
installeret på egne servere, men at kommunen kan få adgang til<br />
Stratus via web. COWI forpligter sig til at drive, opdatere og<br />
sikre stabiliteten af systemet på COWIs egne servere, hvilket<br />
letter driften væsentligt hos kommunen.<br />
Kasper Saunders Bang, ksba@cowi.dk<br />
Nem og billig adgang til højdedata via KORT fra COWI<br />
COWI tilbyder nu en nem og billig mulighed for at downloade<br />
højdedata. Fordelene er umiddelbare, fordi sagsbehandlere<br />
og rådgivere kan afgrænse datamængden til<br />
præcis det område, de har behov for i specifikke projekter.<br />
En adgang til KORT fra COWI giver fuld internetadgang til<br />
højdedata for hele Danmark. Har man som rådgiver eller<br />
sagsbehandler kun brug for at arbejde i et mindre afgrænset<br />
område, f.eks. en ejendom, kan man nu ved et enkelt klik hente<br />
højdedata for det pågældende område.<br />
Det har længe været muligt at vise højdedata via internettet,<br />
men det er nyt, at højdedata kan downloades i en række<br />
gængse dataformater. Det betyder, at man nu hurtigt og nemt<br />
kan hente præcis det område af højdedata, der er behov for i<br />
den givne situation.<br />
Kravet er adgang til KORT fra COWI<br />
Download af højdedata kræver, at man har abonnement på<br />
KORT fra COWI. I KORT fra COWI vil der som standard være<br />
adgang til højdedata og DDO ® land 2006. Men har man i forvejen<br />
købt rettigheder til DDO ® land 2008 eller andre af COWIs<br />
datasæt, så får man selvfølgelig også adgang til disse.<br />
Data opbevares og håndteres af COWI<br />
COWI opbevarer de store mængder data, og sikrer driften af<br />
løsningen. Kommunerne og andre brugere undgår dermed at<br />
have store datamængder på egne servere, hvilket både er<br />
ressource- og tidsbesparende.<br />
Lars Flemming, lrfl@cowi.dk
022-BU4-november<strong>2009</strong><br />
Aktuelle kortprodukter af<br />
Danmarks byer<br />
I takt med de mange forandringer i de større danske byer er<br />
der behov for aktuelle kortprodukter til kommunernes byplanlæggere,<br />
arkitekter og rådgivere. COWI opdaterer hvert år en<br />
række kortprodukter, og i <strong>2009</strong> har vi opdateret skråfotos<br />
(DDSby) og ortofotos af byområder (DDO ® by). Kortprodukterne<br />
supplerer hinanden som datagrundlag for byplanlæggere og<br />
kommunernes tekniske medarbejdere, og med <strong>2009</strong> billederne<br />
får planlæggerne nu et opdateret datagrundlag til det daglige<br />
arbejde.<br />
Ortofotos af byområder<br />
Ortofotos af byområder – DDO ® by <strong>2009</strong> – er det rigtige valg,<br />
når der er brug for detaljerede informationer om f.eks. en<br />
Skråfotos<br />
Med COWIs detaljerede skråfotos (DDSby) dokumenteres<br />
byens struktur fra alle fire verdenshjørner. Man kan danne<br />
sig et overblik over et helt byområde eller dykke ned i enkelte<br />
detaljer på f.eks. en husfacade. Desuden har man mulighed<br />
for let og hurtigt at skifte udsigtspunkt og se samme bygning<br />
fra ét af de øvrige verdenshjørner.<br />
Detaljeringsgraden og dermed informationsmængden i COWIs<br />
skråfotos er unik i forhold til de tilgængelige alternativer. COWIs<br />
skråfotos giver dermed brugeren de bedste forudsætninger for<br />
et professionelt og troværdigt arbejde.<br />
COWI Lyngby:<br />
Parallelvej 2, 2800 Kgs. Lyngby<br />
Tlf.: 4597 22<strong>11</strong><br />
COWI Odense:<br />
Odensevej 95, 5260 Odense S<br />
Tlf.: 63<strong>11</strong> 4900<br />
COWI Kolding:<br />
Jupitervej 6, 6000 Kolding<br />
Tlf.: 7633 8600<br />
COWI Silkeborg:<br />
Papirfabrikken 28, 8600 Silkeborg<br />
Tlf.: 8722 5700<br />
COWI Aarhus:<br />
Jens Chr. Skous Vej 9, 8000 Århus C<br />
Tlf.: 8739 6600<br />
COWI Aalborg:<br />
Thulebakken 34, 9000 Aalborg<br />
Tlf.: 9936 7700<br />
ejendom, en park eller en vej. Med en pixelopløsning på 5 cm<br />
er det muligt at se mange detaljer, herunder belægningsdetaljer,<br />
dæksler i vejarealer og anden teknik.<br />
Billederne til DDO ® by <strong>2009</strong> er optaget i april <strong>2009</strong>. Der er<br />
altså tale om aktuelle forårsbilleder, hvor det er muligt at se<br />
objekter under bevoksning. Det er der til sammenligning ikke<br />
mulighed for i et ortofoto optaget om sommeren. DDO ® by<br />
<strong>2009</strong> er således et fortrinligt supplement til DDO ® land 2008.<br />
DDO ® by <strong>2009</strong> er færdig og klar til levering og er selvfølgelig<br />
også tilgængelig via COWIs hurtige og driftsikre WMS-service.<br />
Claes Bergholt Hviid, clbh@cowi.dk<br />
Udvidet dækning<br />
COWI har i <strong>2009</strong> udvidet dækningen af DDSby samt<br />
opdateret dækningen af København. I år er Fredericia,<br />
Frederikshavn, Haderslev, Helsingør, Hjørring, Kolding,<br />
Svendborg, Vejle samt en række mindre byer dækket af<br />
skråfotos. COWI har dermed skråfotos for Storkøbenhavn<br />
og 23 større byer i Danmark.<br />
Demoadgang<br />
Det er muligt at få en demoadgang til DDO ® by og DDSby via<br />
COWIs WMS-service eller via applikationen KORT fra COWI.<br />
Claes Bergholt Hviid, clbh@cowi.dk<br />
Redaktion:<br />
Tina Grønholdt Hansen<br />
Lars Flemming<br />
Layout:<br />
Ulla Malmos Jeppesen<br />
Tryk: HTOdense<br />
Oplag: 1.700<br />
www.cowi.dk/kort<br />
www.cowi.dk/gis
Change language
